Как снять рулевую колонку на ВАЗ 2107 инжектор? Подробный гайд

Здравствуйте! Меня зовут Алексей Диваков, и я специалист по ремонту автомобилей. В данной статье я расскажу вам о том, как снять рулевую колонку на ВАЗ 2107 инжектор. Этот процесс может показаться сложным, но с небольшими усилиями и правильными инструментами вы сможете выполнить его самостоятельно.

Необходимые инструменты и материалы

Для снятия рулевой колонки на ВАЗ 2107 инжектор вам понадобятся следующие инструменты и материалы:

• Набор ключей;
• Отвертки разных размеров;
• Отрезная торцовая головка;
• Плоскогубцы;
• Монтажная паста;
• Пластиковые кабельные скобы;
• Несколько пластиковых мешков.

Порядок снятия рулевой колонки

Прежде чем приступить к снятию рулевой колонки, обязательно отключите аккумулятор и расположенные рядом электрические провода. Это необходимо для вашей безопасности и предотвращения повреждений электрических компонентов. После этого следуйте следующим шагам:

1. Снимите пробку рулевого колеса при помощи крепежной гайки.
2. Снимите рулевое колесо.
3. Открутите крепежный винт или болт, который фиксирует рулевой вал к ступице.
4. При помощи плоскогубцев отсоедините проводку от подрулевого переключателя и заметьте их расположение.
5. Открутите крепежные винты, которые фиксируют рулевую колонку к кузову автомобиля. Обычно их насчитывается четыре или пять.
6. Постепенно снимайте рулевую колонку, аккуратно вытаскивая ее из кузова автомобиля.

После снятия рулевой колонки не забудьте установить на ее место заглушку для предотвращения попадания внешних материалов и повреждения механизмов. Также рекомендуется проверить состояние рулевой рейки и прочих элементов системы рулевого управления.

Не забывайте, что все работы по снятию и установке рулевой колонки на ВАЗ 2107 инжектор следует проводить с осторожностью и соблюдать указания из инструкции по эксплуатации автомобиля. Если вы не уверены в своих навыках или опыте, лучше обратиться к профессионалам.

Надеюсь, что эта статья была полезной для вас, и вы успешно справитесь с задачей снятия рулевой колонки на ВАЗ 2107 инжектор. Удачи вам!

Часто задаваемые вопросы

1. Как снять рулевую колонку на ВАЗ 2107 инжектор?

Для того чтобы снять рулевую колонку на ВАЗ 2107 инжектор, следуйте следующим шагам:

1. Отсоедините клемму отрицательного полюса аккумуляторной батареи, чтобы исключить возможность случайного разряда системы SRS (система безопасности автомобиля).
2. Пометьте положение рулевого колеса относительно вала рулевой колонки. Это поможет при последующей сборке, чтобы убедиться, что колесо находится в нужном положении.
3. Отсоедините проводку системы SRS, находящуюся внутри рулевой колонки. Обычно это делается путем отключения разъема под рулем и откручивания фиксирующей гайки на вентиляционной крышке.
4. Открутите центральную гайку, крепящую рулевое колесо к валу колонки. Используйте специальный инструмент (например, съемник рулевого колеса) для ее откручивания.
5. Отверните крепежные болты, которые фиксируют рулевую колонку к металлической панели автомобиля. Они обычно находятся под приборной панелью или вокруг основания рулевой колонки.
6. Теперь рулевая колонка можно снять с ВАЗ 2107 инжектор. Будьте осторожны, она может быть довольно тяжелой.

2. Как установить рулевую колонку на ВАЗ 2107 инжектор?

Для установки рулевой колонки на ВАЗ 2107 инжектор следуйте следующим шагам:

Конструкция, неисправности и ремонт рулевого редуктора ВАЗ 2107

Автомобиль всегда должен чётко реагировать на вращения рулевым колесом. Если этого не происходит, то ни о какой безопасности и речи идти не может. Это касается всех машин, в том числе и ВАЗ 2107. Основным узлом рулевого управления является редуктор, имеющий свои неисправности, выявить и устранить которые можно без посещения автосервиса.

Рулевой механизм ВАЗ 2107

Механизм рулевого управления «Жигулей» седьмой модели позволяет уверенно управлять автомобилем в разных дорожных ситуациях. Одними из основных проблем рулевого редуктора являются люфт и подтекание смазки. Однако при правильном подходе к эксплуатации, срок службы этого механизма можно продлить. Являясь владельцем «семёрки» нужно не только иметь представление о конструкции узла, но и знать о его возможных поломках и способах их устранения.

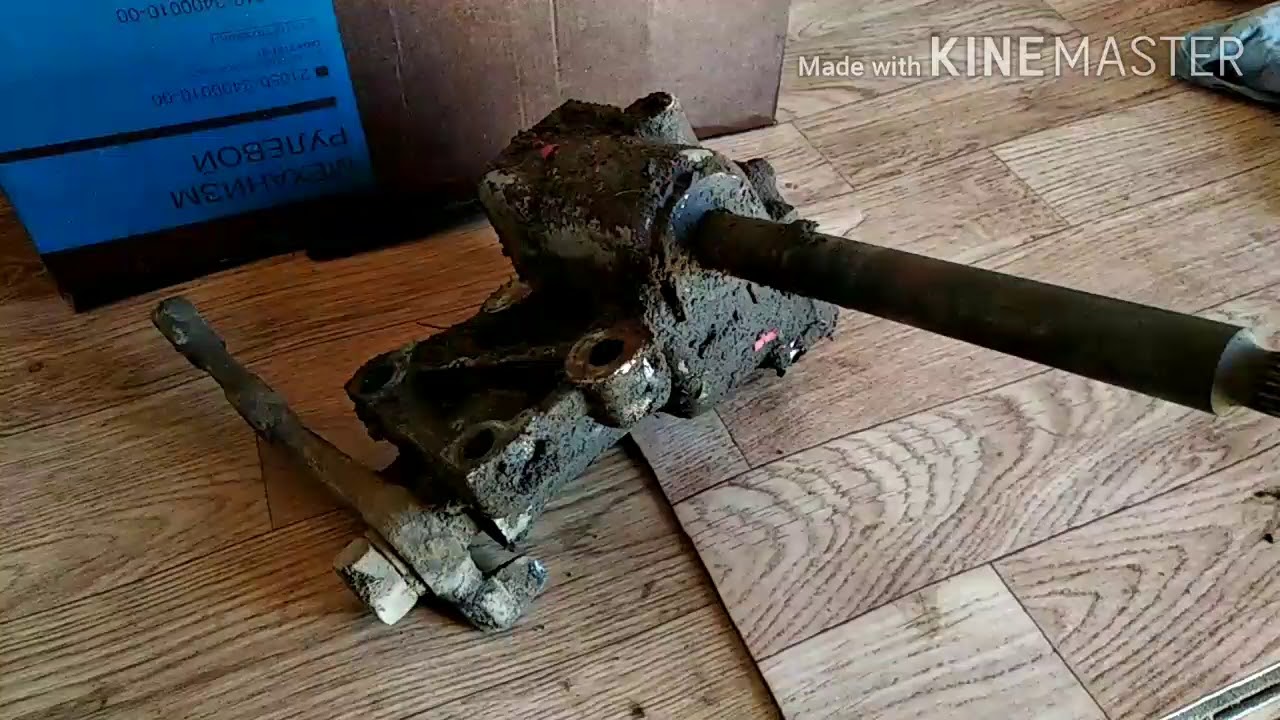

Рулевая колонка

Редуктор выполнен в виде отдельного узла с заключёнными внутри валами, подшипниками и другими конструктивными элементами.

Устройство рулевой колонки ВАЗ 2107

Несмотря на схожесть между рулевыми колонками «семёрок» и другой «классики», у первого автомобиля конструкция более современная. Одно из отличий редуктора ВАЗ 2107 заключается в несколько большей длине вала червяка, что обусловлено установкой кардана вместо прямого вала. Именно поэтому колонка рассматриваемого авто является более безопасной. Если происходит ДТП с лобовым столкновением, то рулевой вал карданного типа попросту складывается на шарнирах и не достаёт до водителя.

На «семёрке» устанавливается червячный редуктор. Такой тип передачи отличается зазорами и подвергается износу. Поэтому в корпусе механизма установлен регулировочный винт, позволяющий корректировать зазор по мере выработки внутренних элементов. Посредством винта вал сошки прижимается, предотвращая биение колёс. Конструктивные элементы редуктора расположены в масляной ванне, что существенно снижает их износ. Рассматриваемое устройство фиксируется к левому лонжерону посредством трёх болтов. Рулевая колонка представляет собой сложный механизм, состоящий из нескольких конструктивных элементов:

• рулевого колеса;
• карданной передачи;
• редуктора.

Рулевое колесо

Посредством руля передаётся мускульное воздействие на вал редуктора для последующего изменения положения управляемых колёс. Таким образом, удаётся своевременно реагировать на дорожную обстановку. К тому же «семёрочная» баранка имеет диаметр 40 см, что позволяет маневрировать без каких-либо сложностей. Рулевое колесо обладает неплохой информативностью, что особенно хорошо заметно во время преодоления больших расстояний. Когда автомобиль стоит, при вращении руля возникают некоторые сложности, но во время движения рулевое колесо становится мягче и управляемость улучшается.

Рулевой вал

Вал рулевой колонки передаёт усилие к редуктору и состоит из двух валов — верхнего и промежуточного, а также кронштейна. С помощью последнего обеспечивается крепление всей конструкции к кузову транспортного средства. Промвал насаживается на шлицы вала колонки.

Редуктор

Назначение рулевой колонки — преобразование вращения руля в движение рулевой трапеции. Работает редуктор следующим образом:

1. Водитель, находясь в салоне, вращает руль.
2. Через верхний и промежуточный вал начинает вращаться червячный вал.
3. Червяк воздействует на двухгребневый ролик, расположенный на вторичном валу.
4. Вал сошки поворачивается и посредством сошки тянет за собой систему тяг.
5. Трапеция управляет поворотными кулаками, поворачивая колёса на нужный угол в требуемом направлении.

Неполадки рулевого редуктора «семёрки»

Для безотказной работы рулевого управления за его состоянием нужно постоянно следить. При обнаружении каких-либо признаков неполадок, нужно незамедлительно предпринимать действия по устранению проблем. Поскольку неисправности могут быть разного характера, остановимся на них подробнее.

Утечка смазки

Появление масла на поверхности редуктора свидетельствует о подтекании из корпуса. Это может быть вызвано следующим:

износ или повреждение манжетных уплотнений вала червяка или сошки. В этом случае потребуется заменить уплотнительные элементы валов;

Большой люфт рулевого колеса

Если руль имеет увеличенный свободный ход, то передние колёса будут реагировать на действия баранкой с некоторым запаздыванием. В этом случае ухудшается не только управление автомобилем, но и снижается безопасность. Чрезмерный люфт может появиться в результате следующих причин:

• большой зазор между роликом и червяком. Требуется регулировка редуктора;
• ослабло крепление шаровых пальцев на рулевых тягах. Необходимо проверить гайки и при необходимости поджать их;
• выработка в маятниковом механизме. Втулки маятника, а возможно и полностью механизм нуждается в замене;

Тугое вращение руля

Если при вращении руля приходится прилагать усилия, несколько большие, чем обычно, то неисправность может заключаться в следующем:

• износ или поломка шарикоподшипников редуктора. Требуется разборка механизма и замена неисправных деталей;
• отсутствие смазки в картере колонки. Необходимо проверить уровень смазки и довести его до нормы. Также следует осмотреть узел на предмет течи и при необходимости заменить сальники;
• неправильный зазор между роликом и червяком. Колонку нужно отрегулировать;
• передние колёса имеют неправильный угол установки. Чтобы устранить эту неполадку, требуется проверка и правильная установка углов;
• гайка на оси маяка имеет чрезмерную затяжку. Необходимо отрегулировать степень затяжки гайки.

Проблема тугого вращения руля может также наблюдаться при низком давлении в передних колёсах.

Стуки в рулевой колонке

Симптомы появления посторонних звуков могут быть связаны не только с редуктором, но и в целом с рулевым механизмом ВАЗовской «семёрки»:

• ослаб крепёж карданчика рулевой колонки. Элементы фиксации нуждаются в проверке и затяжке;
• отпустились болты крепления редуктора или маятника. Крепёжные элементы нужно проверить и подтянуть;
• большой люфт ступичных подшипников. Подшипники нуждаются в регулировке;

К дополнительным неисправностям редуктора стоит отнести закусывание руля при вращении из стороны в сторону, т. е. когда баранка поворачивается рывками. Такое может наблюдаться как при проблемах с самой колонкой, так и с маятником. В обоих случаях узлы нуждаются в диагностике, переборке либо замене.

Ремонт рулевой колонки

Рулевой механизм подвергается постоянному трению расположенных внутри элементов, что со временем приводит к их износу. В результате требуется проведение ремонтных работ или полностью замена узла.

Как снять колонку

Снятие и ремонт редуктора относится к непростой процедуре, но её можно выполнить своими силами, имея хотя бы небольшой опыт по ремонту автомобилей. Для проведения операции потребуется следующий список инструментов:

• ключи на 17 (накидной и рожковый);
• торцовые головки на 17;
• рукоятка с трещоткой;
• монтировка;
• молоток;
• съёмник рулевых тяг;
• вороток.

Демонтируем механизм в таком порядке:

1. Снимаем с АКБ минусовой провод.
2. Откручиваем крепление и демонтируем руль.

Видео: как заменить рулевой редуктор на «классике»

Как разобрать колонку

К разборке редуктора можно приступать сразу после его снятия с автомобиля.

Для этого нам понадобится определённый перечень инструментов:

• стандартный набор ключей;
• головка на 30;
• вороток;
• съёмник сошки;
• тиски.

Чтобы разобрать рулевую колонку, необходимо выполнить следующие шаги:

Откручиваем гайку сошки воротком и головкой.

Видео: ремонт рулевой колонки классических «Жигулей»

Диагностика редуктора

Когда узел будет разобран, необходимо визуально оценить состояние всех элементов на предмет повреждений. Для этого детали очищают и промывают керосином, бензином либо соляркой, после чего осматривают каждую из них, пытаясь выявить возможный дефект (задиры, следы износа и т. п.). Поверхности ролика и червяка постоянно взаимодействуют друг с другом, поэтому им следует уделить особое внимание. Подшипники механизма должны вращаться без намёка на заедание. Любые повреждения на внешних кольцах подшипников считаются недопустимыми. Картер редуктора также должен находиться в полностью исправном состоянии, не иметь трещин. Все детали, на которых был выявлен износ, необходимо заменить.

Сборка колонки

Перед тем как приступить к сборке устройства, на все детали, устанавливаемые внутри узла, наносим трансмиссионную смазку. Манжетные уплотнения подлежат замене при любом ремонте с редуктором. Порядок действий по сборке узла таков:

1. Бьём молотком по оправке и загоняем внутреннюю обойму подшипника в корпус.
2. Ставим в обойму подшипника его внутренние элементы и вставляем червячный вал. Надеваем на него детали наружного подшипника, запрессовываем внешнее кольцо и крепим крышку с прокладками.

Во время установки механизма на место перед окончательной затяжкой крепежа, рекомендуется несколько раз резко повернуть рулём вправо-влево, чтобы картер самоустановился.

Масло в редукторе

Смазку в рулевой колонке «семёрки» меняют хоть и нечасто, но совершать эту процедуру всё же стоит каждые 60 тыс. км. пробега. В рассматриваемом механизме используется масло GL-4, GL-5. Производитель рекомендует использовать масло таких классов вязкости:

• SAE75W90;
• SAE80W90;
• SAE85W90.

Для замены потребуется всего 0,215 л вещества. Проверка уровня и замена смазочного материала выполняется следующим образом:

Откручиваем маслозаливную пробку.

Видео: как заменить масло в рулевой колонке

Регулировка рулевого редуктора ВАЗ 2107

Определить, что рассматриваемый узел нуждается в регулировке, можно по самопроизвольному отклонению машины от намеченной траектории движения при наезде на ямы, бугры и другие препятствия.

Для проведения регулировочных работ потребуется плоская отвёртка и ключ на 19. Операция осуществляется следующим образом:

1. Транспортное средство ставим на ровную площадку и выравниваем колёса, выставляя их в положение, которое соответствует прямолинейному движению.
2. Очищаем крышку механизма от загрязнений.
3. Снимаем с винта регулировки защитный колпачок.

Видео: как уменьшить люфт в рулевом редукторе «классики»

Рулевой редуктор ВАЗовской «семёрки» – ответственный узел, без которого было бы невозможно управление передними колёсами и автомобилем в целом. Несмотря на несовершенство механизма и различные неполадки, возникающие с ним, отремонтировать либо заменить механизм вполне под силу владельцу этой модели. Для этого не потребуются специальные инструменты и навыки. Достаточно подготовить стандартный гаражный набор из гаечных ключей, молотка с отвёрткой и пассатижами, а также следовать пошаговым рекомендациям.

Как снять рулевую колонку на ваз 2107

Автомобили ВАЗ, которые относятся к классическим моделям, отличаются приятной надежностью. Это относится и к рулевому механизму.

Он устроен достаточно сложно, однако его конструкция позволяет маневрировать и обеспечивать надежное управление автомобилем даже с самых сложных дорожных условиях.

Процесс модернизации привел к тому, что был установлен составной вал и травмобезопасная колонка. За счет размера рулевого колеса, водитель без проблем совершает необходимые маневры. От упора до упора для полного поворота руля требует 3,5 оборота. Усилие от рулевой колонки передается на привод по средствам составного вала.

Актуальный рулевой механизм на ВАЗ 2107, продукте Волжской автомобильной компании, достаточно информативен, не позволяет водителю утомляться при длительных поездках. Имеются определенные трудности при поворотах на стоянке, однако как только начинается движение автомобиля, сопротивление слабеет, поворачивать руль становится проще.

Есть еще один нюанс — при исправном механизме рулевого управления наблюдается небольшой люфт. Но его предельное значение соответствует правилам дорожного движения. Это обусловлено тем, что имеются рулевые тяги на ВАЗ 2107 и внушительное количество элементов в редукторе.

Вообще же рулевое управление семерки можно считать надежным.

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

1. Механизм, который передает усилие водителя на исполнительные составляющие;
2. Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

1. Составного вала с карданной передачей;
2. Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
3. Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

1. Сошка;
2. Маятниковый рычаг;
3. Поворотные рычаги;
4. Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

Принцип действия рулевого механизма выглядит так:

• Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
• По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
• Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
• Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
• От этого, в свою очередь, поворачивается вторичный вал;
• Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
• Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

• При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль. Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
• Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
• Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.
Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

6.8 Снятие и установка рулевой колонки

При необходимости снятия рулевого колеса обязательно используйте съемник.

Внимание!

Наклонная рулевая колонка не подлежит обслуживанию. В случае дефекта наклонной рулевой колонки необходимо заменить рулевую колонку в сборе.

Прежде чем приступить к работе по снятию рулевой колонки, внимательно ознакомьтесь с информацией о подушках безопасности в разделе «Система пассивной безопасности автомобиля».

Общее описание и работа-системы

Рулевая колонка состоит из рулевого вала с карданными шарнирами и рулевого колеса. Наклонная рулевая колонка снабжена сферическим соединением, позволяющим осуществлять регулировку наклона. На рулевой колонке также расположены элементы управления:

• — центральный переключатель света и сигнала поворота;
• — выключатель стеклоочистителя/стек-лоомывателя;
• — замок зажигания с блокировкой управления, блокировкой ключа зажигания и приемным блоком иммобилайзера двигателя. Блокировка зажигания и управления предотвращает возможность угона автомобиля.

Кроме функции управления, рулевая колонка обеспечивает также, наряду с надувной подушкой, функцию безопасности, так как при фронтальном столкновении она сминается и амортизирует энергию удара, тем самым обеспечивая безопасность водителя.

Снятие

Снятие рулевого колеса

Внимание: для снятия рулевого колеса обязательно используйте съемник. Не пытайтесь снять его, прикладывая усилия или ударные нагрузки.

1. Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля».

2. Разъедините разъем модуля подушки безопасности.

3. Открутите гайку крепления рулевого колеса.

4. Снимите стопорный зажим.

Примечание. Перед снятием рулевого колеса поставьте метку на вал рулевой колонки и на руль в месте их соединения для правильной установки рулевого колеса при сборке и установке рулевой колонки.

5. При помощи съемника снимите рулевое колесо с вала.

6. При необходимости разожмите контактное кольцо на рулевом колесе.

Снятие выключателя и рычага переключателя сигналов поворотов

7. Открутите винты крепления нижней крышки панели рулевой колонки и снимите панель.

8. Снимите винты крепления верхней крышки панели рулевой колонки и снимите панель.

9. Разъедините разъемы звукового сигнала и часовой пружины.

10. Открутите винты крепления и снимите часовую пружину с рулевой колонки.

11. Отсоедините электрические разъемы переключателя.

12. Снимите центральный переключатель света и сигнала поворота, надавив внутрь лапки с обеих сторон корпуса.

Снятие переключателя стеклоочистителя/стеклоомывателя

13. Отсоедините электрические разъемы переключателя.

14. Снимите переключатель стеклоочистителя, надавив внутрь лапки с обеих сторон корпуса выключателя.

Снятие замка зажигания и блока управления иммобилайзером

15. Отсоедините электрический разъем от блока управления иммобилайзером.

16. Открутите винты крепления и снимите блок.

17. Вставив ключ в замок зажигания, поверните его в положение АСС и снимите цилиндр замка, для этого нажмите на фиксирующую пружину, например при помощи отвертки, и извлеките цилиндр.

18. Открутите стопорный винт выключателя зажигания.

19. Отсоедините провода и снимите выключатель зажигания.

20. Снимите винты крепления соленоида блокировки ключа и извлеките соленоид. Будьте осторожны, чтобы не упустить пружину соленоида блокировки ключа.

21. Открутите и удалите стяжной винт клеммного зажима рулевого вала.

22. Открутите гайки крепления кронштейна рулевой колонки.

23. Осторожно извлеките рулевую колонку.

Установка

Установка производится в порядке, обратном снятию.

При сборке рулевого вала смажьте его элементы литиевой смазкой. Перед установкой рулевой колонки установите новую центрирующую втулку рулевого вала.
