Замена модуля зажигания на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, а признаки которые он будет подавать при неисправности следующие:
- Автомобиль может ехать рывками.
- А так же возможно будут плавать обороты двигателя.
- Ко всему этому может так же добавится и неустойчивая работа двигателя на холостом ходу, то есть он будет просто глохнуть.
Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?
Снятие:
1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора»).
2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.
3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.
4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.
Примечание!
Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!
5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.
Установка:
Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:
1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.
2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.
Примечание!
Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод – к первому выводу», «второй провод – к второму выводу» и.т.д.
Проверка модуля зажигания на работоспособность:
Для проверки модуля, вам понадобится «высоковольтный разрядник», который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.
Примечание!
На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!
Важно!
При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

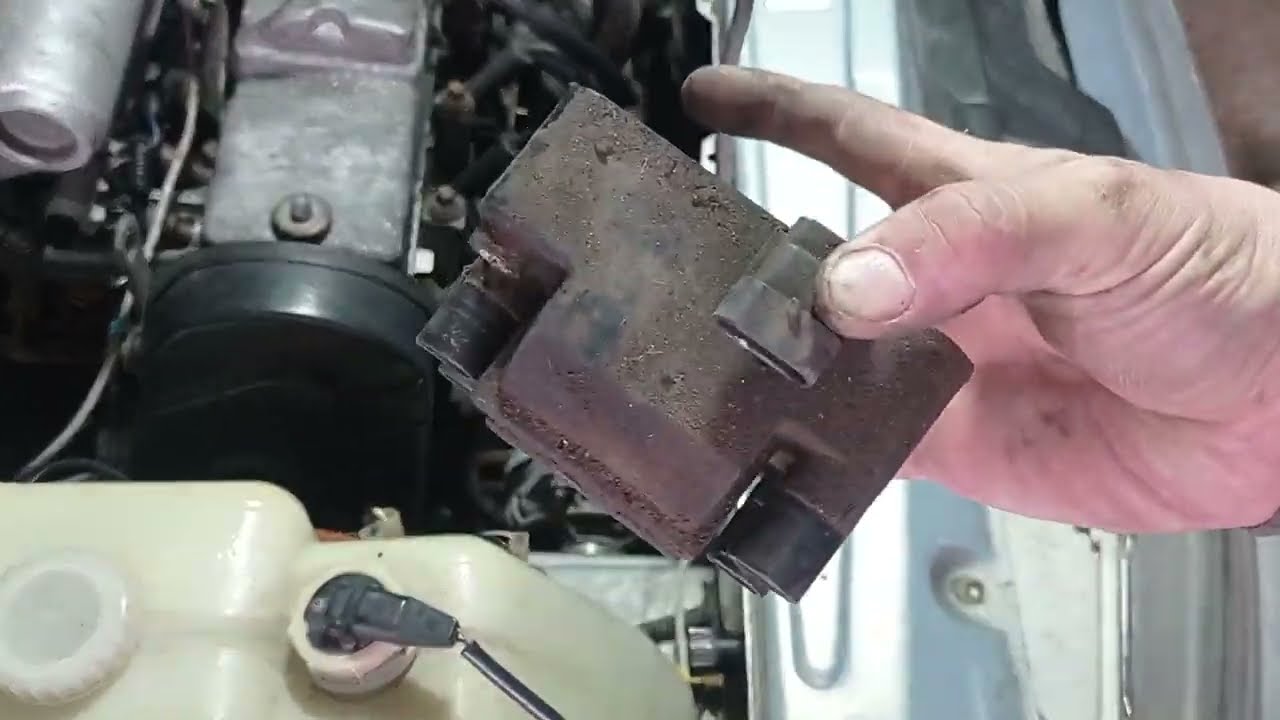

Как снять катушку зажигания ВАЗ 2114 инжектор 8 клапанов? Простое руководство с пошаговыми инструкциями
Как снять катушку зажигания на ВАЗ 2114 инжектор 8 клапанов
Привет! Меня зовут Алексей Диваков и я специалист по автомобилям, механик с большим опытом работы. Сегодня я расскажу вам, как снять катушку зажигания на ВАЗ 2114 инжектор 8 клапанов. Это достаточно простая задача, но требующая тщательности и точности. Давайте начнем.
Шаг 1: Подготовка
Прежде чем приступить к снятию катушки зажигания, убедитесь, что двигатель полностью остыл. При работе с горячим двигателем можно получить ожоги. Затем обнаружьте местоположение катушки зажигания на вашем автомобиле. Обычно катушка зажигания устанавливается на верхней части двигателя и имеет провода подключения к свечам зажигания.
Шаг 2: Отсоединение проводов
Прежде чем отсоединять провода от катушки зажигания, убедитесь, что у вас нет подключенных к автомобилю аккумуляторных зажимов. Это предотвратит возможное короткое замыкание или поражение электрическим током. Отсоедините провода, просто придерживая катушку зажигания рукой и потянув сам провод.
Шаг 3: Снятие катушки зажигания
Теперь можно перейти к снятию самой катушки зажигания. Возможно, вам потребуется использовать ключ или отвертку в зависимости от типа крепления катушки. Ослабьте крепежные болты и аккуратно снимите катушку зажигания с двигателя. Обратите внимание на то, как она была установлена, чтобы в дальнейшем можно было правильно установить новую катушку.
Шаг 4: Проверка и установка новой катушки зажигания
Перед установкой новой катушки зажигания, проверьте ее на наличие повреждений или трещин. Установите новую катушку в том же положении, в котором она была установлена предыдущая. Затяните крепежные болты, но не перетягивайте их, чтобы избежать повреждения катушки. Подключите провода к свечам зажигания в том же порядке, в котором они были подключены к предыдущей катушке.
Шаг 5: Проверка работоспособности
После замены катушки зажигания, убедитесь, что все провода и крепления надежно закреплены. Затем запустите двигатель и проверьте его работоспособность. Если автомобиль запускается и функционирует должным образом, то вы успешно сняли и установили новую катушку зажигания.
Вот и все! Теперь вы знаете, как снять катушку зажигания на ВАЗ 2114 инжектор 8 клапанов. Надеюсь, этот небольшой руководство было для вас полезным. Удачи в ремонте вашего автомобиля!
Модуль зажигания ВАЗ 2114
Для образования искры в ВАЗ 2114 используется модуль зажигания, который обеспечивает надежное образование искры в ходе работы двигателя. Данная деталь является одной из важнейших электрических устройств во всем автомобиле.
Хоть данный элемент и является надежным, но все же рано или поздно он способен выйти из строя тем самым значительно повлиять на работу двигателя и даже полностью остановить его. Когда МЗ на ВАЗ 2114 выходит из строя его не зная признаки его неисправности и способы проверки можно не сразу понять, что поломка именно в нем.
В данной статье подробно рассказывается о модуле (катушке) зажигания ВАЗ 2114, а именно о его конструкции, причинах поломки, признаках неисправности, способах проверки и замены данной детали.
Назначение
Модуль зажигания применяется для образования искры и служит своего рода повышающим трансформатором, который поднимаем напряжение с 12 до 40 000 Вольт. Такое высокое напряжение необходимо для образования мощной искры в камере сгорания и эффективного воспламенения топливной смеси.
Существует автомобиль Лада Супер авто построенный на базе 2114 с мотором от Приоры, в таком двигателе отсутствует модуль зажигания, а вместо него применяется индивидуальная катушка зажигания, которая устанавливается на каждый цилиндр.
Модуль зажигания в отличие от ИКЗ отвечает сразу за 4 цилиндра.
Конструкция МЗ
Модуль выполняется из пластика имеющего высокое сопротивление и термическую стойкость. Внутрь корпуса помещены две катушки, каждая из которых отвечает за работу двух цилиндров 1-4, 2-3.
Ниже на картинке представлен модуль зажигания в разрезе.
Признаки неисправности
К неисправностям МЗ можно отнести большое количество признаков, чаще всего они схожи с неисправностью свечи и неисправностью высоковольтных проводов.
Если на вашем автомобиле появились следующие проблемы, то вероятнее всего неисправен именно модуль зажигания:
- Двигатель двоит (не работает сразу два цилиндра) либо 1-4, либо 2-3. Это один из достоверных признаков поломки МЗ.
- Двигатель теряет мощность и тягу;
- При нажатии на педаль газа появляются рывки и двигатель троит;
- Сложный запуск ДВС на горячую;
При обнаружении таких симптомов на автомобиле необходимо проверить все детали, отвечающие за подачу искры, свечи, провода и модуль.
Проверка модуля зажигания
Проверка модуля заключается в двух этапах: визуальная проверка и с помощью прибора. Начнем с визуальной.
Визуальная проверка
Необходимо демонтировать модуль и при демонтаже обратить внимание на контакт высоковольтных проводов с МЗ, а так же на контакт разъема низкой стороны. Провода должны фиксироваться надежно, в них не должно быть влаги и следов окисления.
Далее снятый МЗ необходимо осмотреть на предмет сколов и пробоев. Пробой катушки вызывает следы повреждения на эпоксидной части модуля, а именно на нижней его части.
Проверка тестером
Для проведения такой проверки необходим мультиметр, способный работать в режиме омметра и вольтметра. Оба эти параметра показывают, в каком состоянии сейчас находится МЗ и исправна ли его цепь управления. Случается, что в поломке виноват не МЗ, его цепь управления и тогда к ремонту необходимо подключать опытного электрика, который сможет найти причину.
Проверка цепи питания
- Переводим переключатель мультиметра в режим измерения постоянного напряжения пределом 20 Вольт.
- Снимаем разъем питания с модуля и включаем зажигание на автомобиле.
- Подключаем один щуп мультиметра к разъему, а именно к контакту 15 (нумерация на разъеме присутствует), второй щуп подключаем на корпус двигателя (масса). Напряжение между двумя этими точками должно быть 12 Вольт. Если показания на приборе отличаются и напряжение намного меньше или вовсе отсутствует, то это свидетельствует о поломке в цепи питания.
Проверка модуля
- Переводим переключатель мультиметра на режим измерения сопротивления пределом 200 Ом. Данная проверка заключается в измерении сопротивления первичной и вторичной обмоток.
- Подключаем щупы к выводам вторичной обмотки, а именно 1-4, 2-3. Показания на приборе между двумя этими точками должны быть около 5 Ом.
- Затем измеряем сопротивление первичной обмотки. Для этого подключаем один щуп к центральному контакту, а второй к любому из крайних контактов. Сопротивление между двумя контактами должно быть не менее 5 Ом.
Подмена
Один из самых проверенных методов проверки мультиметра – это замена его на исправный. Таким методом пользуется большинство автовладельцев. Необходимо найти ВАЗ 2114 с таким же двигателем и снять установить МЗ с данного авто на свое и провести запуск ДВС. Если на модуле зажигания с другого авто былых проблем не наблюдается, можно смело покупать новый МЗ и продолжать эксплуатировать автомобиль.
Почему МЗ выходит из строя
Причиной поломки модуля зажигания является старение и пробой изоляции. Наиболее часто МЗ выходит из строя по вене пробитых высоковольтных проводов, из-за чего искра с модуля попадает на корпус, тем самым подвергая его излишним токам.
Старые свечи зажигания имеют большое сопротивление из-за нагара, что может вызывать пробой на корпус, который приводит к поломке модуля зажигания.
Следует менять свечи каждые 30-40 тысяч км пробега, а так же осматривать высоковольтные провода на предмет пробоя.
Где находится
Модуль зажигания на ВАЗ 2114 находится на специальном кронштейне, который прикручен к блоку цилиндров.
Цена МЗ
Стоимость МЗ зависит от производителя, магазина и региона в котором Вы проживаете. Средняя цена модуля зажигания ВАЗ 2114 равна 2000 рублей.
Актуальные цена можно увидеть на яндекс.маркете.
Замена модуля
Замену модуля произвести довольно просто, данная работа не требует больших усилий и навыков в ремонте автомоблия. Для проведения замены необходимо лишь подготовить трещету с головкой на 10мм.
- Снимаем высоковольтные провода с МЗ;
- Вынимаем разъем с МЗ;
- Откручиваем 4 гайки крепления модуля к кронштейну;
- Снимаем модуль и устанавливаем в обратной последовательности;
Подключать высоковольтные провода необходимо строго в определенной последовательности.
Схема подключения высоковольтных проводов
Подключать провода необходимо в определенной последовательности, перестановка проводов не допускается. Если перепутать провода, то искра будет подавать не в тот цилиндр в котором происходит такт сжатия топливной смеси, что приведет к невозможности запустить ДВС.
Нумерация цилиндров ваз 2114 начинается от ремня ГРМ слева направо.
Последовательность счета цилиндров
Номер разъема отвечает за работу конкретного цилиндра
Как снять и заменить катушку зажигания на ВАЗ-2114 своими руками
Износ не имеет пощады, так и в случае с катушкой зажигания на ВАЗ-2114. С выходом из строя данного узла сталкивалось много автомобилистов, а вот как отремонтировать его своими руками, знает не каждый автомобилист.
Видео ниже расскажет о замене катушки зажигания на отечественных автомобилях:
Видеоматериал расскажет о процессе замены катушки зажигания, а также поведает о некоторых нюансах и секретах процесса.
Устройство системы зажигания на ВАЗ-2114
Перед тем, как перейти непосредственно к процессу замены узла, автомобилисту необходимо знать, как устроена система в целом. Поэтому, рассмотрим, составляющие элементы системы зажигания.
Устройство схема системы зажигания
Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания
Замена катушки зажигания
Теперь, когда известны конструктивные особенности системы зажигания, можно перейти непосредственно к процессу замены узда. Рассмотрим, пошаговую инструкцию:
Проводим демонтаж клеммы АКБ
Снимаем верхнюю защитную планку двигателя
Снимаем ВВ-провода с катушки
Проводим демонтаж модуля зажигания
Внимание! Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.
Выбор изделия
Особое внимание стоит обратить на выбор изделия, поскольку на современном автомобильном рынке запасных частей, часто встречаются не качественные изделия и подделки. Кроме оригинальной запасной части, ряд производителей предлагает аналоги, которые по своему качеству ни чем не уступают заводской детали, а в некоторых случаях даже намного лучше. Рассмотрим, все варианты покупки модуля зажигания на ВАЗ-2114.
Оригинал
2112-3705010 – оригинальный каталожный номер модуля зажигания производства АвтоВАЗ. Заводская деталь, которая устанавливается на семейство автомобилей Лада 2110-2115. Стоимость запасной части составляет в среднем 3 500 рублей.
Возможные аналоги
Аналоговая деталь производства «Фенокс»
Кроме оригинальной детали на рынке запасных частей можно найти ряд аналогов рекомендованных к установке:
- Pekar 2112-3705010 – Санкт-Петербургский завод запасных частей к отечественным автомобилям. Занимает высокую долю рынка и славится своим качеством. Средняя стоимость детали составляет 2500 рублей.
- Fenox IC16009O7 – Белорусский производитель, который предлагает запасную часть за 3500 рублей.
- Стартвольт SC 011 2 – Еще один производитель «старой столицы». Стоимость изделия составляет 4000 рублей.
- Fenox IC16009 – еще один вариант от Минского завода, стоимость которого составляет 4000 рублей.
Возможный ремонт
Не во всех вариантах выхода из строя модуля зажигания, ему требуется замена. Как показывает автомобильная практика, некоторые автомобилисты способны отремонтировать этот узел самостоятельно. Так, при помощи паяльника и других инструментов радиоэлектроники можно произвести ремонтные работы.
Подробнее о ремонте и диагностике катушки зажигания здесь.
Частый выход из строя модуля зажигания на ВАЗ-2114 (возможное решение)
Если катушка зажигания часто выходит из строя (см. «проверка катушки зажигания«), то следует обратить внимание на то, что заводом выбрано не очень удачное её месторасположение.
Перенос катушки зажигания в «лучшее» место
Хорошим вариантом будет перенос катушки зажигания выше.
Выводы
Заменить катушку зажигания на ВАЗ-2114 достаточно просто. Даже начинающий автомобилист способен совершить этот процесс у себя в гараже, ну а если показалось все слишком сложно, необходимо обратиться в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.
