Как смазать первичный вал без снятия коробки

Смазка первичного вала без снятия кпп гранта. Общая информация о сцеплении

Признаки выхода из строя подшипника примерно одинаковы для любых узлов автомобиля. Разрушение подшипника, на самом деле, является довольно часто встречающейся проблемой, поскольку эти детали испытывают постоянные сильные нагрузки, а значит, их износ наступает быстрее, чем большинства других комплектующих.

Расположение подшипника первичного вала

В большинстве автомобилей подшипник первичного вала не приходится долго отыскивать: он располагается на первичном валу непосредственно после сальника, а в некоторых КПП даже совмещает функции подшипника и сальника. Из-за этого он испытывает постоянные нагрузки, передаваемые от двигателя, наряду с выжимным подшипником. Чтобы произвести визуальный осмотр и убедиться в его поломке либо исправности, достаточно слить масло и снять кожух с коробки передач. Как правило, на первичный вал устанавливают роликовые подшипники, размеры которых могут отличаться для разных марок машин.

Симптомы неисправности подшипника

1. При поломке подшипника первичного вала слышен характерный воющий звук. Диагностировать поломку можно на холостом ходу двигателя, отпустив при этом сцепление. Свистящий либо воющий звук может быть слышен и во время движения машины. Если же произошло частичное разрушение подшипника, воющий звук сменяется стуком.
2. Порой признаком поломки подшипника служит отказ сцепления, которое либо не включается, либо не выключается. Это обычно случается, если подшипник заклинивает в результате частичного разрушения. Наиболее тяжелые аварии сопровождаются повреждением первичного вала, на который насажен подшипник.
3. Свист в коробке передач является признаком недостатка смазки подшипника. Устраняется эта проблема после нанесения свежего смазочного материала.
4. Воющий звук наиболее часто говорит о появлении сколов либо трещин в корпусе подшипника, возможно, о разрушении одного или нескольких роликов. Если же подшипник серьезно поврежден, при включении двигателя слышен стук. Не следует при появлении этих звуков на длительное время оставлять двигатель работающим, так как трение обломков вызывает сильный разогрев металла, и подшипник в буквальном смысле приваривается к валу. Если это лучилось, потребуется полная замена обеих деталей.

Как заменить подшипник на первичном валу?

Нередко в описаниях действий по замене подшипника указывается, что для этого необходимо полностью разобрать КПП, но на практике обычно бывает достаточно снять кожух с коробки. Разумеется, перед этим придется :

• отключить клеммы аккумулятора;
• сбросить с корпуса все фишки;
• отвинтить привод спидометра;
• снять «штаны» системы удаления выхлопа;
• снять коробку со своего места.

Корпус часто оказывается сильно загрязненным дорожной пылью – всю эту грязь желательно удалить, после чего снять с коробки колокол.

Крепление подшипника обычно осуществляется при помощи набора стопорных колец, которые демонтируются простым нажатием отвертки. Удалять кольца с места удобно при помощи пинцета. После этого в кольцевую проточку подшипника следует вставить жало отвертки и сдвинуть первичный вал вперед.

При монтаже подшипник запрессовывается на валу, поэтому для снятия придется поработать молотком, поворачивая вал во все стороны для выпрессовки. Не следует спешить, чтобы не повредить вал – эта операция может занять около 15-20 минут. Опытные мастера используют специальные инструменты – съемники, но в условиях обычного гаража достаточно самого простого инструментального набора.

Новый подшипник необходимо смазать моторным маслом, после чего надеть на вал и столь же аккуратно запрессовать, легко ударяя молотком в равномерном ритме по кругу. После запрессовки следует убедиться, что подшипник встал ровно, вращается свободно, без биения. После этого можно собрать коробку, установив все снятые детали в обратном порядке.

Как смазать подшипник первичного вала?

Если в ходе осмотра выяснилось, что подшипник не поврежден, но в нем отсутствует смазка, достаточно нанести новый слой смазочного материала, после чего установить его на место. Разумеется, при наличии новой детали старую устанавливать нежелательно: даже если она на вид не повреждена, износ металла все равно присутствует, и долго старый подшипник не проработает.

Смазывать нужно как старый, так и новый подшипник. Сделать это можно одним из двух способов:

• проварить в литоле, поставив емкость на водяную баню;
• ввести литол внутрь подшипника при помощи шприца (это дольше, но безопаснее).

После смазки подшипник устанавливается на первичный вал, как описано выше.

Механическая КПП – узел, функционирующий все время, пока работает двигатель, поэтому ее элементы достаточно часто приходят в состояние поломки. Зная признаки неисправности подшипника первичного вала, каждый водитель сможет своевременно распознать это повреждение КПП и своевременно его устранить, не допуская дальнейшего разрушения деталей коробки передач. Если же не обращать внимания на тревожные симптомы, небольшая неисправность может закончиться необходимостью замены всей коробки целиком.

Появился посторонний шум в коробке передач Сеат ? Приезжайте к нам в сервис «МКПП ремонт». Наши специалисты сделают диагностику, выявят проблему и устранят её по очень привлекательной цене.

Пригласил меня, как своего представителя, прослушать технический тренинг от Sachs . К этому моменту я уже больше десяти лет своими руками неоднократно менял сцепления. Но руководствовался только собственным пониманием узла и практическим опытом. Однако учиться то никогда не поздно и не вредно:-) Оказалось, знаю почти всё необходимое, за исключением пары нюансов. Мне захотелось изложить всё увиденное и услышанное в письменном виде. Вдруг и вам будет интересно? А ещё лучше — если пригодится в практике.

Сцепление

Первый семинар, посвященный сцеплениям и амортизаторам, проводил представитель Sachs — Wolf-Peter Moritz

Его занятия были построены следующим образом: всех приглашенных (порядка 20-ти человек) собрали на территории сервис-центра одного из представителей «Подопытным кроликом» послужил БМВ520, владелец которого жаловался на рывки после нагрева, при отпускании педали.

Преподаватель показал, как надо диагностировать само сцепление, привод. Просил обратить внимание на некоторые детали, и запомнить ощущения.

После чего все прошли в класс и занялись изучением теории, а механики начали снимать КП. Потом позвали всех участников семинара, и преподаватель показал, на что также надо обращать внимание при данной работе, показал правильную установку комплекта, и продолжил теоретический курс. Потом мы все попробовали педаль сцепления на отремонтированном автомобиле. Потом снова теория, и ответы на вопросы. Я попробую восстановить события в письменном виде. Не буду вдаваться глубоко в устройство и принцип самого сцепления, заострю внимание только на тех деталях, которые, на мой взгляд, этого заслуживают. Извините, если получилось не очень качественно.

Немного теории

Самое главное, что надо усвоить: СЦЕПЛЕНИЕ, это заведомо слабый узел в автомобиле. Его поломка намерено запрограммирована. Другой вопрос, сколько оно прослужит. Главная задача СЦЕПЛЕНИЯ — передавать крутящий момент от двигателя дальше по цепочке. Значит, оно должно выдерживать усилие, равное Максимальному Крутящему Моменту, + очень небольшой запас, порядка 1,1-1,3. И если нагрузка его превысит, сцепление выйдет из строя, сохранив тем самым в рабочем состоянии более дорогостоящие двигатель, трансмиссию и пр.

Следующее, что также надо знать: СЦЕПЛЕНИЕ будет работать долго и правильно, если исправны все элементы, связанные с ним. Поэтому, диагностируя, ремонтируя или меняя сцепление, надо внимательно разобраться в причинах, приведших к необходимости вмешательства.

Устройство

Непосредственно сам узел, который мы называем сцеплением, состоит из «корзины», диска и выжимного подшипника. Именно в таком виде они и продаются, как «комплект». (Кстати, производитель рекомендует давать гарантию, только если узел меняется именно комплектом.)

Усилие от коленчатого вала передается диском с фрикционными накладками, когда при отпускании педали сцепления мощная пружинчатая пластина, закрепленная в корзине, прижимает диск к маховику. Сам диск расположен на шлицевой части первичного вала КП. Между фланцем со шлицами и фрикционными накладками, расположенными по периметру, находится демпферное устройство, или «гаситель крутильных колебаний», которые имеются на всём протяжении движения. Плавности трогания и включения сцепления помогают пружины МЕЖДУ фрикционными накладками (этот момент, честно говоря, был для меня открытием).

Диагностика

При выключенном моторе медленно нажать на педаль сцепления. Обратить внимание на плавность хода. Рывки, провалы, всякие скрипы и пр. звуки недопустимы. Они говорят о неисправности системы выжима.

Запомнить усилие, прикладываемое при нажатии на педаль. Медленно отпустить. Усилие для её удержания должно быть НЕ меньшим, чем требуемое для нажатия. И также без рывков.

В варианте устройства корзин для легковых автомобилей (а есть ещё и для грузовиков) усилие, прикладываемое для выжима, должно увеличиваться по мере износа. Значит сама по себе «тугая» педаль уже является тревожным симптомом.

Запустить мотор. Выжать сцепление, сосчитать до трёх, включить передачу заднего хода. Допускается один щелчок. Если раздаётся треск, или затруднено включение передачи, скорее всего диск не может свободно передвигаться по шлицевой части первичного вала, или чрезмерный суммарный люфт в системе выжима.

Вывернуть руль в крайнее положение, поставить автомобиль на ручной тормоз. Включить первую передачу. Плавно отпускать педаль сцепления. Автомобиль должен пытаться трогаться в первой трети хода педали. В противном случае опять-таки неисправна система выжима. Гидропривод или тросик.

После диагностики приступаем к снятию КПП. Если причина демонтажа — рывки или вибрации, обратите внимание на остальные узлы трансмиссии. Любая деталь автомобиля в процессе работы имеет свои колебания. Когда частота колебаний нескольких элементов совпадает, появляется ощутимая для водителя и автомобиля вибрация, появляется посторонний шум.

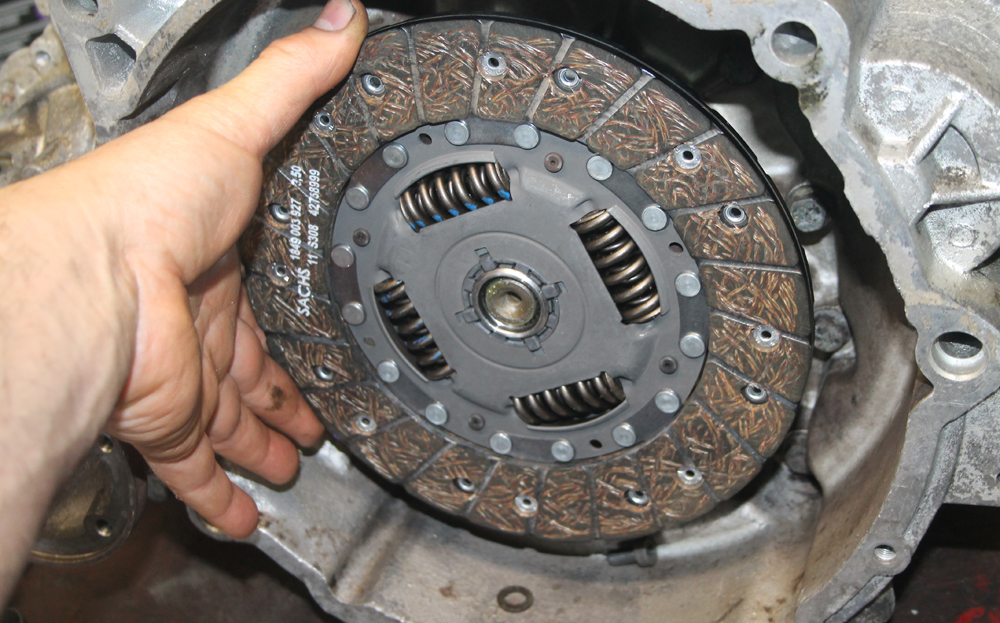

Диск сцепления

Наиболее частой причиной преждевременного выхода из строя сцепления является попадание масла или смазки, даже в небольших количествах При этом на фрикционных накладках остаются характерные полосы разного цвета.

Местами утечки могут быть уплотнения и сальники КП, задний сальник коленчатого вала.

Даже излишки смазки, заложенной при монтаже. И даже отпечатки жирных пальцев, оставленные при монтаже, непременно внесут свою лепту.

Разрушение демпфера, выраженное выпадением пружинок, трещины в корпусе,

является следствием:

Неравномерный износ накладок. Возможны два варианта. Если тоньше накладка, обращенная к маховику, диск подклинивал на шлицах. Если вторая сторона — виноват водитель — неправильная работа педалью.

Корзина

Не все дефекты могут быть видны при внешнем осмотре (см. Фото 9). Поэтому корзина всегда автоматически меняется. Если сцепление демонтировано, попутно, при проведении других работ, обратите внимание на поверхность прижимного диска. На нем не должно быть царапин, канавок

9. Не все заметно поверхностному взгляду

Маховик

Обязательно проверить плоскость.

Если есть неровности или другие повреждения, допускается шлифовка, но не больше 1 мм. Чтобы не снизить ресурс сцепления, рекомендуется шлифовать и посадочное место под корзину. Если причиной поломки послужило попадание масла, поверхность маховика надо обезжирить сухой (!) бумагой, в крайнем случае — шкуркой. Применение бензина, или какой либо химии не допускается.

Если на буксующем сцеплении машина проехала значительное расстояние, или есть другие следы перегрева, обязательно следует рассмотреть поверхность маховика на предмет наличия микротрещин. Как определить, был ли перегрев? Оказывается, можно по цвету поверхности маховика.

• ЖЕЛТЫЙ цвет соответствует 380-420 градусам
• СИНИЙ цвет соответствует 500 градусам
• ФИОЛЕТОВЫЙ цвет соответствует 600 градусам

Выжимной подшипник.

Место его соприкосновения с корзиной — лепестки. Эти две поверхности должны соответствовать друг другу.

Бывает два вида:
1. Плоская рабочая часть подшипника должна работать по закругленным концам лепестков диафрагменной пружины.
2. И наоборот, если лепестки плоские, подшипник должен быть выпуклым.

Поэтому обратите внимание, не допустил ли прежний владелец ошибки, сэкономив на замене подшипника при замене корзины, и соответствуют ли они друг другу.

Направляющая втулка выжимного подшипника

Эта деталь должна быть идеальной цилиндрической формы. Помните, что на небольших задирах, которые подшипник в ваших руках будет проходить спокойно, станут серьезным препятствием, когда появится реальная нагрузка

задиры, неравномерный износ — повод для замены

Механизм привода выжима сцепления

Следующее «тонкое» место — упор выжимной вилки в подшипник. Износ должен быть равномерным. И иметь явно выпуклую форму.

это одна из разновидностей вилки, имеющей раздельные «лапы». Важно, что бы износ у обеих был равномерным, а лучше, что бы вообще отсутствовал

Сама вилка, её крепеж, втулки оси (если есть) и «точка опоры» должны быть тщательно осмотрены.

Люфты, неравномерность износа, приводящие к перекосу недопустимы

на этой оси присутствовал износ, и как следствие — перекос вилки.

В случаях, когда выжимная вилка монолитна, необходимо осмотреть нагруженные места

места крепления и упоры

Если привод гидравлический, надо уделить внимание рабочему цилиндру. Взяв в руки, медленно надавить на шток, утопить его до конца. Ход штока должен быть равномерным, отпущенный шток должен полностью вернуться назад, до упора. В противном случае необходима переборка, или замена. Чаще всего причиной неравномерности служит старая тормозная жидкость, частично кристаллизующаяся на стенках цилиндра.

Тросик привода выжима при замене неисправного сцепления желательно сразу поменять. Дело в том, что сам трос двигается в пластиковой рубашке, которая, в свою очередь, находится в металлической оболочке. Когда усилие нажатия для выжима увеличивается, сам трос начинает перепиливать пластик, и в итоге неизбежно начнет соприкасаться с металлом, вследствие чего оборвется.

Не надо забывать и «отправную точку»- саму педаль сцепления. Точнее, её ось. Даже при естественном износе сцепления увеличивается усилие, прикладываемое на педаль, что не может не сказаться на втулках. Более того, если водитель не обращает внимание на изменение усилия, можно поплатиться и сломанным блоком педалей. Особенно этому подвержены вторые Гольфы.

И вот старое сцепление снято, в причинах разобрались. Начинаем собирать обратно.

• визуально сравните детали старого и нового комплекта. Дизайн и мелкие детали могут отличаться, но геометрические размеры, например диаметр, должны совпадать.
• проверить диск на биение
•
• если нет специального прибора для измерения биения диска сцепления, наденьте его на первичный вал, и с помощью микрометра проверьте, вращая вал руками. Допустимый люфт составляет 0,5-0,6 мм , в противном случае начнутся сложности с включением передач.
• смазать шлицевую часть первичного вала КПП смазкой, прилагаемой к комплекту
•
• надеть диск на первичный вал КПП, подвигать вперед-назад, снять диск.
•
• С первичного вала полностью удалить смазку, а так же смазку на диске, выступившую за края шлицев.
•

• зачистить направляющую втулку. Смазывать только в том случае, если ответная часть выжимного подшипника НЕ пластиковая . Тонкий слой так же нанести на упор вилки, и те места, которые непосредственно нажимают на подшипник, предварительно придав им (при необходимости) сферическую форму.
• зачистить стыковочные места КПП и блока. Убедится, что на месте все направляющие, и они не деформированы.
•

• Обезжирить рабочую поверхность маховика. При необходимости обработать шкуркой. Удалить (например, сжатым воздухом) остатки фрикционного материала изо всех углов и щелей.
• обезжирить рабочую поверхность корзины сцепления
•
• в случае, когда корзина устанавливается на маховик в единственном положении (за счёт а-симметричного расположения направляющих), желательно сначала найти это положение, приложив корзину к маховику без диска
•
• определить, как правильно устанавливать диск. Обычно на нём имеется надпись, определяющая сторону, направленную к коробке передач
•

• с помощью кондуктора (оправки) установить и отцентрировать диск сцепления.

сцепление «обратного типа»

Еще несколько советов

• При работе со сцеплением необходимо применять только специальную смазку, без графита, который крайне агрессивно разъедает все пластиковые детали. Втулки, направляющие и пр.
• Новые корзины имеют прижимной диск с конусом. Это сделано специально, для ускорения обкатки. Так что не пугайтесь, если на недавно установленном диске увидите только небольшую полосу рабочей поверхности (см. Фото 15)
• Езда с ногой, постоянно лежащей на педали сцепления, заметно снижает ресурс и надежность всего узла. Для примера: усилие ноги в зимнем ботинке человека среднего возраста, веса и роста, составляет порядка 2кг , что благодаря системе рычагов в месте соприкосновения подшипника и корзины превращается:в 160 кг ! А усилие, которое необходимо приложить к пружине для полного выжима, равняется примерно 400 кг. Дальше считайте сами
• Первые 1000-2000 км категорически запрещается существенно увеличивать обороты двигателя (нажимать на газ) до полного отпускания педали сцепления.
• Ещё раз напомню, что для смазывания всех деталей и узлов, имеющих отношение к работе сцепления, начиная от педали, надо применять специальную смазку, без примесей графита и меди.

© 2003 г. Яков Финогенов

сегодня, в конце 2014 года, я могу добавить следующее:

-за прошедшие годы практики сцепления от Sachs по прежнему держат лидерство в соотношении цена/качество/ресурс. Если покупать у проверенных поставщиков (к которым лично я Экзист вовсе не отношу, к слову), то вероятность брака крайне мала.

Восстановленные пакеты уже давно не попадались. Случаев брака можно пересчитать по пальцам одной руки. При соблюдении техники монтажа и устранении всех неисправностей, косвенно влияющих на ресурс сцепления, можно смело сказать: ставя раз пакет сцепления Sachs, вы второй раз к этому вопросу вряд ли вернётесь:-)

Сцепление — это один из узлов трансмиссии автомобиля, служащий для временного отключения коробки передач от двигателя, а также плавного её включения. Оно представляет собой корзину, в которой собраны основные детали — ведомый и нажимной диск, вилка, выжимной подшипник и лепестковая пружина. При правильной эксплуатации нужно менять только ведомый диск и смазывать некоторые элементы. В их список входит и выжимной подшипник. Периодически он нуждается в смазке, а определить это можно по шуму при нажатии на педаль сцепления.

Выжимной подшипник надет на первичный вал коробки передач и имеет на внутренней части шлицы, которые не дают ему провернуться. Суть работы такова: водитель педалью создаёт давление в главном цилиндре, который передаёт его на рабочий поршень. К нему присоединён шток, а к штоку вилка. Она упирается в специальные места выжимного подшипника (усики), тем самым толкая его вдоль первичного вала до лепестковой пружины. Упершись в неё, он начинает работать, то есть крутиться. Проще говоря, устройство активно только при выжатой педали сцепления, когда оно соприкасается с пружиной.

Работа выжимного подшипника

Если автомобиль эксплуатировать в неблагоприятных условиях, то есть, по песку, грязи, воде и т.д., то появляется риск того, что выжимной подшипник начнёт шуметь. Особенно опасна вода, которая с лёгкостью попадает во все зазоры и отверстия. Сам подшипник является закрытым, но вокруг то он ничем герметичным не защищён, поэтому туда попадает вся влага и пыль. Тогда возникает вопрос, а можно ли его как-нибудь восстановить?

В принципе это возможно, но не во всех случаях. При сильном износе придётся всё-таки выбрасывать. Ну а суть восстановления в том, чтобы его почистить и заново смазать. Вообще такие вещи не предназначены для ремонта. Проще говоря, все закрытые подшипники набивают на заводе смазкой, которой как раз хватает на время эксплуатации. Если вы собираетесь её обновлять, то подумайте, стоит ли это делать. Но в любом случае это возможно.

Внешний вид выжимного подшипника

Исходя из вышеизложенного материала, мы узнали, что выжимной подшипник одет на первичный вал коробки передач. Это значит, что при замене придётся снимать и её. И тут сразу возникнет вопрос: «Можно ли смазать выжимной, не демонтируя коробки?»

Выжимной подшипник в коробке передач

К сожалению, сделать это, когда он установлен на автомобиле невозможно. Мало того, вы к нему даже не подлезете, поскольку будет мешать, так называемый, чехол или колокол сцепления. Поэтому, чтобы смазать выжимной, нужно сначала снять коробку и не придумывать велосипед. Тогда опять возникает вопрос. Зачем его вообще смазывать, если для этого приходится разбирать половину трансмиссии? Проще сразу уже купить новый, поставить и не морочить себе голову. Так в основном большинство водителей и делают, более того, так настоятельно рекомендуется делать! Но, если вам это нужно принципиально либо по каким-либо другим причинам, то можете снять старый выжимной и смазать его.

Прежде чем смазывать выжимной, до него нужно ещё добраться. Как вы поняли, находится он далеко не в самом доступном месте, поэтому придётся поморочить голову, чтобы его снять. Но перед этим убедитесь, нужно ли это делать. Если при выжатой педали сцепления вы не слышите постороннего шума, то и лезть туда нечего. Ну а если проблема серьёзная, то всё-таки нужно проверить. Для этого подготавливаем инструмент и начинаем процесс разборки.

Снимать все узлы нужно внимательно и аккуратно, чтобы не повредить себя и не сломать другие важные механизмы. Собирать лучше всё в обратном порядке, ничего не путая.

Подробнее про снятие выжимного подшипника можете посмотреть в видео:

Итак, настал вопрос о том, какой же смазкой нужно пользоваться. По этому поводу мнения у всех расходятся и никто к единому решению не приходит. Сразу стоит сказать, что свежо купленный подшипник в этой процедуре не нуждается, поскольку у него уже есть своя заводская порция смазочного материала. Но, если вы сняли уже работавший выжимной, и он до сих пор целый, то это актуальная тема.

Обратившись к литературе, можно найти основные виды смазок, которые использовались ранее. Это солидол и нигрол . Последний также заливается в задний мост автомобиля. Так вот, два этих вещества, в принципе, подойдут для выжимного подшипника. Тем не менее, со временем придумали более усовершенствованные виды смазочных материалов, которые лучше справляются со своей задачей. Можно использовать молибденовую или графитовую смазки . Хотя последнюю необязательно, поскольку большого нагрева подшипник не испытывает.

Для смазывания выжимного подшипника подойдет почти любая густая синтетическая смазка

В настоящее время существует очень много видов густых смазок, предназначенных для самых разных целей. Практически все они подходят для нашей ситуации. Взять, к примеру, Castrol . Если вы всё же вдруг потеряетесь при покупке, то можете спросить у продавца, который подберёт вам нужный товар. Самое главное,чтобы это была синтетическая смазка. В ином случае она долго не прослужит и начнёт коксоваться, то есть сворачиваться в небольшие кусочки.

Как смазать выжимной подшипник

После того как вы сняли КПП и добрались до выжимного, стоит сразу обратить внимание на его состояние. Ушки, в которые упирается вилка должны быть целыми — не погнутыми и без трещин. Ну и, конечно, проверьте сам подшипник на наличие люфта. Если таков имеется, можно без лишних вопросов выбрасывать его и идти за новым в магазин автомобильных запчастей. Но, если, к удивлению, биения не будет, то возможность восстановления ещё есть. Достаточно его просто хорошо смазать.

Учтите, что подшипник не разбирается, поэтому смазку придётся пропихивать только в те зазоры, которые оставили уплотнительные металлические кольца. Сделать это можно разными вариантами, уже есть пару вариантов этого дела. Объективно их можно разделить на два основных способа.

Смазка вала КПП Калины: спрей, диффузия

Отсутствие смазки на первичном валу (ПВ) механической коробки переключения передач «Лады Калины», а также других автомобилей, приводит к затрудненному включению скоростей. Водитель выжимает сцепление, ставит рычаг в нужное положение, но протолкнуть его дальше не может. Либо коробка начинает хрустеть шестернями, но комплект сцепления в порядке, и ему не нужна замена.

Некоторые владельцы этого автомобиля думают, что придется разбирать коробку. Ведь без этого невозможно полноценно смазать ни первичный, ни вторичный вал КПП «Калины». Однако никакой необходимости в столь сложном ремонте нет. Обрабатывают не вторичный вал КПП «Лады Калины», а лишь выступающую из коробки часть ПВ.

Чтобы разобраться в причинах проблем, необходимо рассмотреть принцип передачи энергии от двигателя к колесам. Мотор машины работает даже в то время, когда автомобиль не едет, ведь машина стоит на нейтральной передаче. Поэтому первичный вал вращается вместе с маховиком, а сцепление передает ему максимальный крутящий момент от мотора. Чтобы включить какую-то скорость, необходимо разорвать связь между двигателем внутреннего сгорания. Это снизит скорость вращения ПВ до безопасного значения, благодаря чему синхронизаторы подключат через шестерни валы КПП «Калины».

Смазка шлицов первичного вала

Если скорость вращения ПВ велика, то муфта шестерни не может войти в зацепление с синхроном, из-за чего появляется хрустящий звук. Зубья обеих деталей цепляются друг за друга, что приводит к срыванию с них мельчайших кусочков металла. Поэтому для включения любой скорости необходим полный разрыв влияния ДВС на первичный вал. Ведь даже небольшое влияние приводит к увеличению скорости его вращения. Из-за этого вторичный вал КПП на ВАЗ «Калина» не может войти в контакт с соответствующей шестерней.

Эту задачу выполняет сцепление. Нормально работающий узел является залогом комфортной езды и четкого включения выбранной скорости.

Как снять выжимной подшипник

Прежде чем смазывать выжимной, до него нужно ещё добраться. Как вы поняли, находится он далеко не в самом доступном месте, поэтому придётся поморочить голову, чтобы его снять. Но перед этим убедитесь, нужно ли это делать. Если при выжатой педали сцепления вы не слышите постороннего шума, то и лезть туда нечего. Ну а если проблема серьёзная, то всё-таки нужно проверить. Для этого подготавливаем инструмент и начинаем процесс разборки.

1. Первым делом нужно загнать свой автомобиль на яму, поскольку так снять коробку гораздо легче. Если её нет, то подойдёт и эстакада. На крайний случай придётся уже корячиться при помощи домкрата. Чтобы обезопасить себя, лучше изначально поднять машину и подложить брёвна или кирпичи. Только после этого можно будет под неё лезть.
2. Если автомобиль с задним приводом, то нужно отсоединить кардан от хвостовика коробки и отложить его в сторону. Если привод передний, то будьте аккуратнее со ШРУСом, чтобы их не пришлось потом центровать.

Отсоединение кардана от хвостовика коробки для автомобилей с задним приводом

Снятие выжимного подшипника

Снимать все узлы нужно внимательно и аккуратно, чтобы не повредить себя и не сломать другие важные механизмы. Собирать лучше всё в обратном порядке, ничего не путая.

Как работает сцепление

Эта система работает следующим образом:

• Корзина сцепления, в состав которой входит ведущий диск, жестко прикреплена к маховику силового агрегата. Поэтому постоянно вращается вместе с ним.
• Когда водитель нажимает на соответствующую педаль, натягивается трос. Он вынуждает вилку прижимать выжимной подшипник к упругим лепесткам корзины.
• Чем сильней выжимной подшипник жмет на лепестки, тем дальше отходит ведущий диск от ведомого. Ведомый слабей прижимается к маховику.
• Ведомый диск с обеих сторон оснащен фрикционными прокладками, обеспечивающими максимальную передачу крутящего момента, когда педаль отпущена.
• По мере передвижения выжимного подшипника снижается давление на ведущий диск. Он начинает проскальзывать по поверхности ведущего диска и маховика.
• Примерно в середине последней четверти хода педали сцепления давление ослабевает настолько, что уже не влияет на его скорость вращения. Замедляется и первичный вал КПП на «Калине» 2 или 1.
• Когда обороты ПВ достаточно малы, то выбранная скорость включается легко. Ведь для этого муфте необходимо подключить свободно вращающуюся на игольчатых подшипниках шестерню к вторичному валу.
• Затем водитель плавно отпускает педаль, благодаря чему давление на ведомый диск так же плавно возрастает. Это приводит к росту коэффициента передачи крутящего момента от мотора сначала к МКПП, а затем колесам.

Эффективность работы системы сцепления напрямую зависит от состояния каждой его детали. Любой дефект приводит к тому или иному нарушению.

Чем лучше смазывать направляющую выжимного подшипника?

По направляющей перемещается выжимной подшипник, изготовленный из стали. По технологии ремонта данная направляющая при замене подшипника смазывается смазкой CASMOLY L9508 — аналог литола и по консистенции и по внешнему виду.

Зачем смазка в комплекте сцепления?

Смазывание этих мест убережет вас от заклинивания и неприятного хруста в этих местах. Обычно процедура смазывания этих мест происходит при замене комплекта сцепления при снятой КПП автомобиля.

Почему гудит коробка передач?

Как правило гул в механической коробке передач, который слышен при движении автомобиля, связан с увеличенными зазорами между пятнами контакта зубьев шестерен или рабочих поверхностей подшипников (подшипник первичного вала или ведущей шестерни).

Что дает смазка шлицев ПВ

Ведомый диск свободно перемещается по шлицам ПВ, поэтому при отходе от него ведущего диска стремится отойти от маховика. Очень важно, насколько свободно он перемещается по первичному валу. Если между шлицами обеих деталей нет смазки, то сопротивление перемещению диска резко возрастает. Для полного отключения МКПП от ДВС необходимо сильней жать на педаль и дольше ждать. Когда же между шлицами есть смазка, диск легко отходит от маховика, а затем так же легко возвращается к нему. Это обеспечивает максимальную четкость включения требуемой скорости.

Такой же эффект оказывают всевозможные смазки в виде спреев, однако действующее вещество в них другое. Наиболее хорошие результаты дают медная смазка для тормозных суппортов и всевозможные тефлоновые спреи. Существуют специальные спреи на основе углеводородов. Они предназначены именно для таких условий использования – нанесение в крайне неудобное место и долгий срок службы. Если смазать вал КПП на «Калине» этими спреями, то включение любой передачи будет происходить без затруднений.

Куда исчезает смазка

Основу наиболее популярных смазок составляют углеводороды, которые со временем испаряются, теряя большую часть своей массы и объема. То же самое происходит с любым маслом. Даже синтетические трансмиссионные масла изготавливают из природных углеводородов, поэтому нет разницы, чем мазать трущиеся детали. Со временем большая часть смазочного вещества испарится, а остальное потеряет свои свойства. Дольше всего живут густые материалы, такие, как «Литол» или графитовая смазка. Заметно меньше сохраняют смазывающую способность жидкие вещества, то есть трансмиссионное или моторное масло.

Наиболее сбалансированный состав получается после смешивания трансмиссионки с «Литолом» или другим продуктом с подобными свойствами. Однако из-за густоты эту смесь сложно нанести на вал без снятия коробки, поэтому ее используют только после ремонта. Тефлоновые и медные смазочные вещества не испаряются, но их постепенно срывает с ПВ движущимся по нему ведомым диском. Попадающая под диск пыль или грязь ускоряет этот процесс.

Еще одной причиной отсутствия смазки является неквалифицированный ремонт машины, который бывает даже в крупных автосервисах. Мастер забывает нанести смазку на выступающую часть первичного вала и устанавливает МКПП на место без нее.

Как смазать вал

Существует 2 способа смазать вал КПП на «Калине»:

• со снятием МКПП;
• без снятия.

Первый способ применим только во время ремонта трансмиссии или каких-то других работ, подразумевающих демонтаж этого агрегата. Ведь вес КПП превышает 30 кг, а до ее снятия придется изрядно разобрать автомобиль.

Второй способ довольно сложен. Необходимо подобраться к закрытому выжимным подшипником и колоколом сцепления валу. Затем так нанести смазочный материал, чтобы он прошел по шлицам до ведомого диска и не попал на фрикционные поверхности сцепления.

Выбор смазочного материала

Для обработки ПВ на снятой коробке лучше использовать «Литол» или графитовую смазку. Однако для выполнения этой операции на установленном агрегате придется выбирать между трансмиссионкой и ее смесью с «Литолом».

Трансмиссионку легче наносить, однако она меньше проработает (обычно до полугода). Смесь гораздо менее удобна в работе, зато прослужит в 2–4 раза дольше. Синтетическая жидкость предпочтительней зимой, ведь она меньше застывает на морозе, зато минеральная в 2–3 раза дешевле. Можно использовать и моторное масло, но оно более жидкое. Поэтому к нему нередко добавляют Литол. На 10 массовых частей жидкости приходится одна массовая часть густого вещества.

Смазка HHS 2000

Часто владельцы «Калины» делают выбор в пользу различных спреев:

• HHS 2000;
• PTFE-Pulver-Spray.

Ни в коем случае нельзя использовать любые промывки или популярное средство WD-40, а также любые препараты, сходные с ним по воздействию. Они хоть и очищают поверхность, но не смазывают ее.

Способы смазки

Если есть возможность, лучше снять КПП и нормально смазать вал, предварительно промыв его и ведомого диска шлицы средством WD-40 и просушив. Если такой возможности нет, то придется использовать один из двух следующих способов:

• инфузионной системой;
• спреями с дополнительными трубочками.

Первый подходит только для спреев, вторым же способом можно нанести на ПВ даже смесь моторного масла и «Литола».

Через инфузионную систему

Для выполнения этой операции вам потребуются:

• дрель;
• сверло по металлу диаметром 15–20 мм (чем больше, тем лучше);
• инфузионная система (капельница), ее можно купить в любой аптеке за 10–40 рублей;
• шприц;
• длинная тонкая отвертка;
• исходные материалы для создания смеси;
• фонарик;
• оцинкованная проволока диаметром 1–2 мм;
• изолента;
• острый нож;
• длинная плоская отвертка;
• ветошь;
• очиститель тормозов и садовый опрыскиватель с чистой водой (обычно не нужны, но иногда без них никак);
• резиновая заглушка для отверстия.

Здесь вам потребуется помощник.

Порядок действий следующий:

1. Просверлите отверстие рядом с окошком для контроля венца маховика и выставления зажигания. Если на вашей машине такого окошка нет, то на верхней части колокола отступите от двигателя 5–7 см и просверлите отверстие. Необходимо попасть так, чтобы ближний к двигателю край отверстия совпадал с местом крепления корзины к маховику.
2. Посветите туда фонариком и найдите прорези на корзине, через которые можно проникнуть к прижимному валу. Желательно, чтобы такая прорезь была напротив отверстия. Если же она далеко, то поставьте машину на ручной тормоз, затем включите нейтральную передачу и отверткой осторожно крутите маховик, пока он не займет требуемое положение.
3. Срежьте с инфузионной системы фильтр, а также удалите бортики с металлической иглы (если есть). Затем с помощью изоленты прикрепите капельницу к жесткой проволоке. Шаг между фиксациями 3–5 см.
4. Приготовьте смесь, затем заполните ей капельницу и убедитесь, что она проходит через иглу. Если слишком густая, добавьте синтетического моторного масла.
5. Попросите помощника сесть за руль и до упора выжать педаль сцепления.
6. Посветите фонариком в отверстие. Обнаружив ведомый диск, отверткой отодвиньте его от маховика.
7. Протрите иглу, чтобы убрать с нее масло. Затем просуньте капельницу на проволоке в корзину сцепления и подведите к маховику.
8. Смажьте несколько канавок шлицев, затем проворачивайте маховик и продолжайте наносить смазку, пока весь вал не будет обработан. Наносите смесь только в канавки шлицев небольшими порциями, избегая образования капель.
9. Вытащите капельницу и попросите помощника отпустить и снова до упора нажать педаль сцепления.
10. Светя фонариком в отверстие, проверните маховик, чтобы он сделал полный оборот. Убедитесь, что между ним и ведомым диском не появилось капель смазки. Если ее нанесли немного, то капель не бывает. Если обнаружили хоть одну каплю, тщательно смойте ее очистителем тормозов, затем промойте маховик водой из опрыскивателя.
11. Попросите помощника отпустить педаль сцепления.
12. После этого желательно, но не обязательно, таким же образом смазать вал между ведомым диском и выжимным подшипником. Подобраться туда непросто, а также велика вероятность замаслить фрикционную накладку. Если сделать все аккуратно, эффект будет максимальным. На фото видно, куда именно наносить смазку.

Порядок действий при смазке вала КПП

1. Закройте смотровое отверстие предусмотренной для этого крышкой, а также подберите подходящую заглушку для просверленного отверстия и закройте его.
2. Если после смазки сцепление начало проскальзывать, вы где-то допустили ошибку. Чаще всего к этому приводит стекание масла с иглы на одну из фрикционных поверхностей или избыток смазывающей смеси. Ее выдавливает из шлицев, после чего она попадает на маховик и фрикционную накладку. Такой же эффект дает протекающий сальник первичного вала КПП «Лады Калины».

Этот способ требует аккуратности и внимательности, однако позволяет обойтись без снятия коробки и покупки специальных спреев.

Признаки неисправности сцепления

Заводское сцепление очень выносливое. Большинство обращений по замене происходит в диапазоне 90-140 тыс.км. Большинство аналогов сдаются раньше. Конечно срок службы сильно зависит от конкретной эксплуатации и бренда сцепления.

Основные признаки износа:

1. Появление шелеста, свиста, который обычно проходит или меняет характер звука при выжатой педали сцепления.
2. Двигатель набирает обороты, машина не разгоняется.
3. Рывки при переключении передач и трогании с места.
4. Затрудненные или нечеткие переключения передач
5. Педаль провалилась в пол и не возвращается.

1) Выжимной подшипник . Если наблюдается зависимость звука от педали сцепления — проблема в подшипнике. В данной ситуации многие продолжают эксплуатацию автомобиля, т.к. кроме постороннего звука все работает нормально. В результате можно попасть на более дорогой и, самое главное, неприятный ремонт.

Подшипник находится на втулке, которую разбивает. Купить ее невозможно. Новый подшипник установленный на разбитую втулку, служит меньше.

Можно восстановить рабочую поверхность или изготовить новую втулку. В большинстве мастерских, вам просто поставят на разбитую втулку. Заморачиваться восстановлением не будут.

2) Диск сцепления или сальник. Проблема обычно встречается на дубликатах. В оригинале обычно раньше сдается корзина, чем диск. Суть в износе накладок-фрикционов диска. Затягивать с заменой не стоит — изношенный диск может испортить маховик.

Возможна другая причина. Более редкая. Течь сальника первичного вала МКПП. Проверить легко. Загляните под автомобиль, осмотрите стык двигателя и коробки. Все должно быть сухо. Можно вытащить резиновую заглушку и заглянуть внутрь.

Если все в масле, придется разбирать коробку. Поменять со стороны сцепления не получится.

Сальник первичного вала внутри

3) Корзина сцепления и диск. Возможно несколько причин. Большой износ фрикционов и лепестков корзины.

Здесь помимо сильной выработки, провалились два лепестка относительно своей плоскости.

Если сцепление перегрели, могло повести плоскость корзины и маховика. Цвет металла узлов меняется на сине-фиолетовый.

Маховик может растрескаться. Если трещин нет, необходимо проверить плоскость. В некоторых случаях точить не придется, в других так не получится. Допуск на биение маховика 0.15мм.

Перегретую корзину, можно шливовать не более 0.3мм.

4) То же самое — износ диска и корзины. Добавляется возможная проблема с главным цилиндром. Обычно только на машинах с большим пробегом. Не раньше 150 тыс.км. Проверить цилиндр легко. Загляните в тормозной бачок (оранжевая стрелка). Если в жидкости плавают черные частицы — это износ манжет. Цилиндр нужно менять.

Тормозная жидкость чистая, проблема в износе корзины и диска.

Оригинальный рабочий цилиндр сцепления можно сказать «вечный». Проблемы с ним бывают крайне редко.

5) Лопнул шланг сцепления. Проблема подробно рассмотрена в отдельном разделе: шланг сцепления.

Как смазать выжимной подшипник, не снимая коробки

Исходя из вышеизложенного материала, мы узнали, что выжимной подшипник одет на первичный вал коробки передач. Это значит, что при замене придётся снимать и её. И тут сразу возникнет вопрос: «Можно ли смазать выжимной, не демонтируя коробки?»

Выжимной подшипник в коробке передач

К сожалению, сделать это, когда он установлен на автомобиле невозможно. Мало того, вы к нему даже не подлезете, поскольку будет мешать, так называемый, чехол или колокол сцепления. Поэтому, чтобы смазать выжимной, нужно сначала снять коробку и не придумывать велосипед. Тогда опять возникает вопрос. Зачем его вообще смазывать, если для этого приходится разбирать половину трансмиссии? Проще сразу уже купить новый, поставить и не морочить себе голову. Так в основном большинство водителей и делают, более того, так настоятельно рекомендуется делать! Но, если вам это нужно принципиально либо по каким-либо другим причинам, то можете снять старый выжимной и смазать его.

Как смазывается подшипник первичного вала?

Новый подшипник необходимо смазать моторным маслом, после чего надеть на вал и столь же аккуратно запрессовать, легко ударяя молотком в равномерном ритме по кругу. После запрессовки следует убедиться, что подшипник встал ровно, вращается свободно, без биения.

Регулировка механизма

После установки новых деталей переходим к следующему этапу – отладке сцепления. Здесь нет ничего сложного, ведь вам не понадобится никаких определенных знаний и инструментов. Операция потребует лишь несколько ключей для подтягивания болтов и линейку для измерения расстояния.

Рассмотрим, как отрегулировать сцепление Киа Рио 3. Сначала надо проверить, насколько педаль ходит вхолостую. По всем стандартам ход должен быть от 6 до 13 миллиметров. Чтобы проверить этот показатель, понадобится выжать педаль до начала сопротивления. На следующем этапе нужно замерить расстояние от днища автомобиля до крайней точки положения педали.

Оно должно равняться 14 сантиметрам, в противном случае потребуется регулировка. Это обязательно, потому что при более низком параметре педаль может перестать правильно работать, а повышенный не даст возможности определить некоторые показатели.

После замеров приступаем к самому процессу регулировки. Он заключается в необходимости ослабить гайки и настроить датчик, показывающий все изменения педали. Если же после настройки ничего не произошло или она невозможна, то понадобится произвести замену всего агрегата.

Что будет если не менять подшипник первичного вала?

При эксплуатации коробки с неисправным подшипником первичного вала может возникнуть поломка диска сцепления и многие другие неисправности, для устранения которых потребуется потратить немало денег.

Как смазать первичный вал кпп на приоре

Почему шумит МКПП на авто Калина, Приора, Гранта, как устранить гул и впоследвии не допускать

Часто на наших автомобилях Лада, таких как Приора, Гранта, Калина, можно услышать шум МКПП. Ниже я покажу, что именно шумит. Дело в том, что в этих коробках, чаще всего проблема одна и та же.

Как и быстрый износ синхронизаторов, который в первую очередь приводит к хрусту при включении второй скорости и задней передачи.

А сейчас пару слов о том, как не допустить появление шума, если на данный момент коробка исправна.

1.Включение передач в режиме "форсаж". Многие молодые люди любят быстро набрать скорость и резко включить следующую передачу.

Часто, это происходит с характерным хрустом, так как их-за высоких оборотов синхронизаторы еще не успели принят нужное положение.

Сделаете так несколько несколько раз и передачи, особенно вторая, будут с хрустом включаться всегда. У данных авто, коробки передач слабые и такого обращения не выдерживают!

2. Не стоит резко включать и пониженную передачу. То есть делать это нужно не перескакивая с 5 на 2 к примеру.

Хотите притормозить двигателем, переключайте передачи последовательно, чтобы не происходило характерного удара. Это плохо влияет в первую очередь на коробку передач!

3. Не стоит держать руку на ручке КПП. Давление на рычаг приводит к износу вилки и муфты, после этого появляется люфт, передачи перестают четко включаться.

4. Многие автолюбители, слышат шум от работы выжимного подшипника. К сожалению, это проблема этих машин. А для его замены, требуется снимать коробку передач.

Чтобы ваш подшипник прослужил как можно дольше, стоит помнить, что он работает, когда вы выжимаете сцепление!

Соотвественно, не стоит долго держать его выжатым, так любят делать очень многие водители.

Включать передачу нужно непосредственно перед тем, как хотите начать движение.

Ладно, вспомнили прописные истины. Теперь покажу вам главного виновника шума от МКПП на наших Калине, Приоре, Гранте. Он на фото:

Как смазать первичный вал кпп на приоре

пробег 35
задняя похрустывает-завожу на выжатой сцепе-все ок-нормально включается обычно
но если завел так то трещит даже через передачу -хотя сцепу держишь 3 сек не меньше
почитал-буду шестерни смотреть
если долго останавливаются то сцепу менять? и что гарантийщикам говорить?
у меня в коробке полусинька-менял сам пару лет назад перед зимой

Если сцепление "ведет", то обычно шестерни не останавливаются или очень долго. Менять однозначно.
Гарантия на сцепление уже не действует, если машине больше 2х лет. В первый год меняют, и то очень тяжело общаться с ИПГ.

ты корзину с диском поменяй скорее всего за 65 тысяч просела и появился недовыжим. А лучше проверь через щуп когда выжимаеш на зоведенном должно быть видно как вторичный останавливается

1. Сцепление ни при чём. Косвенно о неполном выключении сцепления можно говорить при возникновении скрежета при включении задней передачи.
2. Вторичный вал КП не вращается при остановленном автомобиле.

у меня вторая бывает трудно включается.чуть ли не с хрустом чтоли.не приятно а бывает и нормально . по гарантии ехать ?

Добавлено через 16 секунд
пробег 19456

Здравствуйте. Все знают про 27мм в приводе сцепления. Я сегодня померил у себя, получилось только 21мм. Если я барашек подкручу до 27мм это получается что педаль сцепления поднимется чуть выше и при нажатии будет дальше отодвигать корзину?

P.S. у меня как обычно, "первая плохо и задняя с хрустом"

Здравствуйте. Все знают про 27мм в приводе сцепления. Я сегодня померил у себя, получилось только 21мм. Если я барашек подкручу до 27мм это получается что педаль сцепления поднимется чуть выше и при нажатии будет дальше отодвигать корзину?

P.S. у меня как обычно, "первая плохо и задняя с хрустом"
Эта регулировка регулирует ход педали сцепления и не более. Тем больше открутишь, тем меньше будет ход педали, на включение передач это не влияет.

Добавлено через 8 минут
леха=60, выставил миллиметры, поездил — ничего не изменилось. первая как была "хренвоткнешь" — так и осталась. Задняя по-моему также хрустит.
Как думаете Алексей, за что теперь браться: колдовство с кулисой или снимать КПП и смазывать шлицы первичного вала + втулку, по которой ходит выжимной?
Начни с малого, если есть возможность снять коробку смазывай вал и втулку, шлицы диска и за одно вилку. Должно помочь, мне по крайне мере помогло. Но задняя если быстро включать все равно чуток хрустит, хоть и не должна.

Эта регулировка регулирует ход педали сцепления и не более. Тем больше открутишь, тем меньше будет ход педали, на включение передач это не влияет.

Эта регулировка регулирует ход педали сцепления и не более. Тем больше открутишь, тем меньше будет ход педали, на включение передач это не влияет.

Как же не влияет? Я вот тоже думаю подкрутить. Иногда не дожимаю педальку, и чувствую, что передача туже входит. Зависит от ботинок, в которых еду. Сцепление схватывает в самом низу

Или нужны спец. нагрузочные испытания

п.с. Всех с наступающим!

замучала меня коробка совсем. снял воздухан, снял пыльник вилки сцепления.
взял смазку из баллончика, удлиннил трубочку кембриком, чтоб он мог пролезть между лепестками корзины — и побрызгал. также сбрызнул направляющую втулку выжимного (отвел вилку назад до упора).

Результаты: первая с места включается всегда, раньше было через раз. Задняя включается вообще без хруста (я в шоке), ну или где-то "пол-зубика" хрустнет. До этого задняя хрустела аццки просто.

Смазку использовал Ликви Моли, белая. Она после разбрызгивания как вода, а после жидкость испаряется и остается только смазка, грязь прилипает меньше, чем к литолу и тем более силикону. Вэдэшку не захотел юзать — не считаю керосин и преобразователь ржавчины долговечной смазкой, а про трансмиссионку забыл-затупил, в багажнике поллитровка лежала. поезжу — потом еще разок смажу.

У меня вторая вообще плохо включается, хоть с 1 на 2, хоть с 3 на 2. пробег небольшой, надеюсь разработается) хотя .

Такая же проблема.Взял новую приорку через три месяца началось.Оказывается с октября 2012 Модернизированную кпп ставят,а там другие синхронизаторы,которые долго не терпят.Самое главное их в продаже ещё нет.Ставить шестерни и синхроны предыдущего поколения только остаётся

Подшипник первичного вала признаки неисправности приора

Сообщества › Лада Приора (Lada Priora Club) › Блог › Подшипник первичного вала

Комментарии 20

подшипники… Сколько споров, сколько флейма. В интернете пишут, в сервисах обмусоливают… кто прав, кто виноват, у кого руки из жопы = этот спор будет еще долго подниматься. Я могу лишь высказать свое мнение о том, что а) подшипник вала часто умирает после ремонтных воздействий в сервисе, когда снимали двигатель… Я в действительности не могу описать весь механизм, но два раза, когда мне ремонтировали двигатель именно в сервисе = через 3 т.км. подшипнику приходил конец. Может быть вывешивали двигатель неправильно, может стружки засыпали в кпп… я не знаю. Разбирал дома — все нормально, без эксцессов после ремонта

б) Мне кажется, что по большей части подшипники выходят из строя от наличия частиц в масле. Т.е. от частичек металлической стружки, срезанной с передач, с муфт и т.п. Само масло при этом более или менее, поэтому возможно банальная плановая очистка кпп — может если не предотвратить проблему, то как минимум отсрочить ее появление. Я не призываю, но можно залить новое масло, а старое масло положить отстояться. На модифицированных подшипниках (в маркировке У) есть защитный экран

в) разбирал подшипник после этого шелеста: я не то что не заметил каких-то выбоин на дорожке, я даже люфта не чувствовал. С шелестом проехал минимум 1000 км в щадящем режиме.

у меня тоже так ((((( коробу снимать((

походу не критично это, просто звук аж бесит.

Признаки неисправности подшипника первичного вала. Выучи этот список

Чтобы своевременно заехать в сервис нужно знать признаки неисправности подшипника первичного вала. В принципе эту работу можно сделать и самостоятельно. Для этого даже не придется разбирать КПП. Тем более, что такая проблема не редкость. Водители вообще часто сталкиваются с выходом из строя различных подшипников. Ведь они стоят практически на каждом валу и принимают на себя значительные нагрузки.
В принципе, практически все подобные элементы конструкции выходят из строя со схожими симптомами. Поэтому столкнувшись с подобной неисправностью один раз, в следующие разы вы точно определите причину. А с учетом косвенных признаков точно определите место, где произошла поломка.

Признаки неисправности

Как и все подшипники, он при поломке воет. Обычно это наблюдается при отпущенном сцеплении во время стоянки. Иногда свист может наблюдаться и при движении. В редких случаях можно услышать стук. Обычно это происходит при частичном разрушении подшипника.

Иногда может не включаться, или не выключаться сцепление. Причина этого также может быть в подшипнике первичного вала. Поэтому, проверяя остальные причины, уделите внимание и осмотру этой детали. Такая проблема возникает при заклинивании подшипника. В особо сложных случаях может понадобиться замена еще и самого первичного вала.

Чаще всего свист слышен при отсутствии смазки. В таком случае проблема решается простой смазкой снятого подшипника. Вой наблюдается при трещинах и сколах, также при разрушении одного или двух роликов. Стуки наблюдаются при полном разрушении детали. Если своевременно не заменить подшипник, то он может «привариться» к валу. В таком случае менять его нужно будет вместе с валом.

Разборка вторичного вала КПП ВАЗ 2170 Приора.

После разборки кпп приступаем к разборке вторичного вала. На кпп которые устанавливаются на автомобили с 2010 года устанавливают вал с каталожным номером 21120-1701105-30.

Фото вторичного вала ВАЗ 21120-1701105-30:

Такие же валы устанавливают на автомобили Гранта, Калина.

Для разборки вала закрепляем его в тисках, после чего спрессовываем подшипник с помощью двух прочных отверток. Обычно это удается, но иногда подшипник посажен настолько плотно, что есть риск сломать отвертки. Тогда применяем подходящий съемник.

Снимаем подшипник, шайбы, шестерню 4-й передачи и под ними ступица с муфтой 3-4 передачи которая фиксируется стопорным кольцом. Снимаем стопорное кольцо 1:

Поддев двумя отвертками шестерню 3-й передачи снимаем шестерню вместе с муфтой:

Под шестерней видим стопорное кольцо 2 с двумя полукольцами и шариком. Снимаем их:

Теперь можно снять шестерню второй передачи:

Снимаем двухконусный синхронизатор 3, затем снимаем стопорное кольцо ступицы 1-2-й передачи 4:

Ступица 1-2-й предачи обычно легко снимается, но все же чтобы не сдернуть муфту со ступицы лучше поддеть двумя отвертками шестерню 1-й передачи и снять ступицу вместе с шестерней.

Так, вал разобран, теперь нужно вымыть, тщательно осмотреть все детали и при необходимости заменить. На что обратить внимание?

Замена

После снятия коробки следует демонтировать колокол. Иначе он будет мешать дальнейшим работам. Также желательно очистить коробку от грязи.

На большей части КПП подшипник крепится с помощью стопорных колец. Снимаются они с помощью отвертки. Нужно поддеть их и немного разжать, после чего они легко снимаются. Для большего удобства можно взять кольцо пинцетом. После этого нужно отверткой поддеть подшипник за кольцевую проточку, одновременно нужно сдвинуть вперед первичный вал.

Далее между подшипником и коробкой ставится монтировка. Для этого вам понадобится помощник. Он будет держать монтажку. Ваша задача, аккуратными, но сильными ударами по первичному валу, выпрессовать подшипник. В процессе необходимо поворачивать вал. В целом это может занять до 20 минут. Существуют специальные съемники, но использовать их на не разобранной коробке проблематично. Для разбора КПП нужно иметь опыт подобных работ.

Перед установкой подшипник смазывается моторным маслом. Запрессовывать его следует аккуратно. Для этого вал оттягивается вперед. Загонять на место подшипник необходимо легкими ударами небольшого молотка. Стучать следует по внутренней обойме, и делать это равномерно, по кругу. Запрессовав подшипник на место убедитесь в его нормальной работе. Крутиться он должен абсолютно спокойно. После коробка собирается в обратном порядке и устанавливается на машину.

Признаки неисправности подшипника первичного вала

Определить необходимость замены подшипника можно самостоятельно по особым признакам, которые появляются при работе автомобиля. Современный автомобиль имеет множество подшипников, которые периодически выходят из строя. Учитывая тот факт, что механизмы автомобиля работают в условиях высоких температур, больших скоростей вращения, под воздействием агрессивных веществ и больших механических нагрузок, подшипники довольно часто выходят из строя. Своевременная, самостоятельная проведенная диагностика работы подшипников первичного вала и, при необходимости, их замена смогут сохранить автолюбителям само авто, предотвратить крупный ремонт и обезопасить езду.

При диагностике работоспособности подшипника на первичном валу следует учитывать его месторасположение. Явные симптомы неполадок в его функционировании Вы сможете обнаружить даже без демонтажа и разборки КПП. С учетом положения подшипника, который располагается на первичном валу непосредственно за сальником, становится понятно, что на этот опорный узел приходится одна из самых больших нагрузок. В настоящее время чаще всего используются роликовые подшипники, размер которых зависит от марки автомобиля.

Основной признак неисправности подшипника можно не увидеть, а услышать. При неисправности подшипник издает характерный воющий звук, который можно услышать на холостом ходу. Когда слышен стук во время движения, это может сигнализировать о разрушении подшипника. В некоторых случаях такая поломка может привести к невозможности включить сцепление. Одной из причин этого может быть заклинивание подшипника, что при самом плохом раскладе может привести к необходимости ремонта вала.

Замена подшипника первичного вала.

Демонтируем коробку переключения передач, предварительно обесточив ее и сняв все навесное оборудование и отключив привод спидометра. Тщательно очищаем КПП от накопившейся грязи и масляных подтеков. При помощи отвертки производим экстракцию стопорных колец, которые являются основной крепежной деталью подшипников в большинстве коробок. Следующим этапом будет выпрессовка подшипника, которая выполняется либо с помощью специальных съемников, либо с помощью монтировки и молотка (необходим опыт и помощник). Затем, предварительно проверив посадочное место на наличие дефектов или загрязнений, запрессовываем новый подшипник. Вал и посадочное место подшипника перед монтажом смазываем специальной смазкой.

Характеристики кпп лада приора

Основание коробки переключения передач представлено узлами:

Все элементы соединены друг с другом фиксирующими гайками, а также герметиком. Конструкция защищена от загрязнений посредством магнита удерживающего отработанные металлические продукты. Основной вал набор шестеренок, которые при вращении соединяются с дополнительными шестеренками всех скоростных режимов. Дополнительный вал предназначен для регулировки и распределения масляной эмульсии.

На валах кпп установлены два варианта подшипников: спереди шариковые, сзади роликовые. В целях соединения с наружной атмосферой предусмотрен сапун. Он расположен в верхней части узла.

Для автовазовской модели присуще два типа трансмиссии: с управлением посредством тяги, либо тросов. Механизм действия, конструкция обоих вариантов кардинально отличается друг от друга.

Признаки неисправности подшипника первичного вала. выучи этот список

Машина Citroen ZX 1.9i. Если выжать на нейтралке педаль сцепления то — тишина. Педаль отпустил — начинает хрямкать-хрумкать. При движении не слышно за шумом движка. Это издыхает выжимной подшипник или первичного вала? Как определить. Если как говорится — вскрытие покажет, то что смотреть при вскрытии.

esli vizatoe sceplenie i neslisno xrumkanie — slisno pri otpuscenoi pedalji — — eto u Vas pogib podsipnik pervicnogo vala. Pri vskritie smotretj podsipnik ilji vtulku ( nepomnju cto tam ) v maxovike i ljuft pervicnogo vala — xotja ego mozet i nebitj — potomu kak rassipalsja podsipnik i bivaet cto grimit i bez ljufta vala ( ilji ljuft nastoljko neznaciteljen cto rukoij nepocustvovotj)

Похоже на подшипник первичного вала. Выжимной подшипник обычно шумит при нажатии педали сцепления.

Конечно правильнее всего было послушать эти звуки (хрямкает и хрумкает

) и тогда судить о причине. Мое утверждение основано на опыте- в 9 из 10 случаев это выжимной.

Большое всем спасибо! Попробую проверить при отпускании педали. Допустим сниму я таки коробку (КУСОК работы. ), поменяю выжимной (14$ — SKF). Поставлю коробку на место. А окажется подшипник первичного вала!

Как только заведешь сразу не слышно — надо немного прогреть.

В любом случае коробку придется снимать. Проверь сразу выжимной на перекатывание (должен крутится легко, без посторонних шумов). Проверь направляющую втулку выжимного подшипника (та часть по которой он двигается) иногда причина звука бывает в ней. Покрути первичный вал, проверь его люфт (осевой и радиальный). Если есть такая возможность- сними первичный вал и покрути подшипник.

Подшипник первичного вала сильнее шумит на непрогретой машине.

При прогреве звук должен становится тише. Глянь на всяк случай уроверь масла в коробке.

Опс. Это может быть и не подшибник. Попробуй так, пытаешься включить передачу (только пытаешься. без усилий, просто передвигаешь рычаг КПП и немного придавливаешь) без выжима сцепления. Пропал звук или нет. По всем передачам попробуй и задний ход. И еще вопрос, когда двигатель глушишь, есть блямканье? Сильно слышно, сильнее чем когда на ХХ стоит?

Особенности конструкции коробки передач ВАЗ 2170 Лада Приора

Снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата», с. 255) и левый грязезащитный щиток моторного отсека (см.«Снятие грязезащитных щитков моторного отсека», с. 256).

Сливаем масло из коробки передач (см. «Замена масла в коробке передач», с. 25).

Снимаем стартер (см. «Снятие и проверка стартера на автомобиле с коробкой передач с тросами управления», с. 232).

Отсоединяем трос привода выключения сцепления от коробки передач (см. «Замена троса привода выключения сцепления», с. 120).

Отсоединяем колодку проводов от выключателя света заднего хода (см. «Снятие выключателя света заднего хода», с. 246).

Отсоединяем колодку жгута проводов системы управления двигателем от датчика скорости автомобиля (см. «Снятие датчика скорости автомобиля», с. 84). Снимаем приводы передних колес (см. «Снятие приводов передних колес», с. 161).

В моторном отсеке. . оперев шлицевую отвертку на рычаг выбора передач.

. снимаем наконечник троса выбора передач с шарового пальца рычага

механизма переключения на коробке передач.

блокируем рычаги сверлом 03,8 мм, и ставим его в отверстие корпуса механизма, как показано на фото (для наглядности показано на снятом механизме).

11осле установки коробки передач вливаем в нее масло.

Инженеры АвтоВАЗа исполняют свои обещания. Недавно появилась коробка передач новой конструкции с индексом ВАЗ-2181. Эта трансмиссия теперь устанавливается на все модификации «Лады». Это «Гранта», «Приора», «Калина», а также «Веста». Новая коробка передач с тросовым приводом имеет свои особенности и массу преимуществ перед традиционными конструкциями.

Характеристики кпп лада приора

Основание коробки переключения передач представлено узлами:

• Картер сцепления;
• Картер трансмиссии;
• Задняя заслонка стартера трансмиссии.

Все элементы соединены друг с другом фиксирующими гайками, а также герметиком. Конструкция защищена от загрязнений посредством магнита удерживающего отработанные металлические продукты. Основной вал набор шестеренок, которые при вращении соединяются с дополнительными шестеренками всех скоростных режимов. Дополнительный вал предназначен для регулировки и распределения масляной эмульсии.

На валах кпп установлены два варианта подшипников: спереди шариковые, сзади роликовые. В целях соединения с наружной атмосферой предусмотрен сапун. Он расположен в верхней части узла.

Для автовазовской модели присуще два типа трансмиссии: с управлением посредством тяги, либо тросов. Механизм действия, конструкция обоих вариантов кардинально отличается друг от друга.

Все детали коробки – что внутри

Пятиступенчатая коробка лада приора сообщена с центральной передачей, дифференциалом. Кпп приоры представляет собой валы: первичный вал изготовлен как блок центральных шестеренок. Шестеренки скоростных режимов переднего хода имеют косые зубья, заднего хода – прямые. Они контактируют с шестернями второстепенного вала. В нижней части вторичного вала в области подшипника присутствует маслосборник. Он отвечает за распределение масляной эмульсии и подачу ее к второстепенному валу, а потом к ведомым шестерням всех передач. В конструкции кппприоры присутствует синхронизатор передач. Синхронизаторы 3, 4, 5 передач имеют аналогичную конструкцию. Разница заключается только в блокирующих кружках. Детали 1 и 2 передач имеют иное устройство. В них установлены две конусовидные площади трения, которые снимают нагрузку, равномерно распределяя ее между собой.

Механическая тросовая коробка передач Лада Гранта, Калина 2 (устройство и отзывы)

1. Вместо жестких тяг используется трос (японская фирма Atsumitec). За счет этого уменьшается вибрация на кузов и ручку КПП.
2. На 1 и 2 передачах установили многоконусные синхронизаторы. Это увеличивает срок службы узлов и снижает усилие при включении передач.
3. Диаметр сцепления увеличили до 215 мм. В связи с этим пришлось использовать другой картер, а стартер расположить не вдоль коробки, а вдоль двигателя.
4. Уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º), а также усилие предварительного поджатия (со 150 до 70 Н). Это позволило облегчить переключение.
5. Механизм выбора передач был разработан заново (группа компаний Schaeffler).
6. Механизм выбора передач перенесли снизу вверх. Это позволило устранить течь масла и облегчить переключение передач в мороз.
7. В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач.
8. В механизме предусмотрели блокировку от случайного включения заднего хода.
9. Объем масла в КПП уменьшился с 3,3 литров до 2,2.
10. С завода в КПП заливают вместо минералки — полусинтетику.

Рекомендуем прочесть: Монетка тюмень со скольки начинают продажу алкоголя

1 – ведущая шестерня главной передачи; 2 – вторичный вал; 3 – первичный вал; 4 – вилка включения пятой передачи; 5 – вилка включения третьей и четвертой передач; 6 – выключатель фонарей заднего хода; 7 – картер сцепления; 8 – механизм переключения передач; 9 – центральный фиксатор.

Неисправности кпп лада приора и пути их устранения

Как любой узел автомобиля, коробка подвержена негативному воздействию внешних разрушающих факторов. Кпп лада приора также может ломаться. На характер и частоту поломок влияет стиль управления, условия эксплуатации, своевременность технического обслуживания, качество ухода. Завод – изготовитель рекомендует менять смазочный материал через каждые 60 000 – 70 000 километров пробегов. Качество и правильность выбора вещества также влияют на срок службы. Условно все неполадки узла принято делить на две большие категории: неполадки самого узла, либо его механизма.

Основные виды неисправностей приведены в таблице:

Существует ряд основных причин, способствующих возникновению поломки.

Факторы, провоцирующие дефекты, поломки:

• Эксплуатация автомобиля ненадлежащим образом. Несвоевременное техническое обслуживание, несвоевременная замена масла, недостаточное количество, эксплуатация автомобиля с неисправным сцеплением;
• Некачественные детали узла;
• Эксплуатация автомобиля с изношенными деталями узла, несвоевременная их замена;
• Нерациональная замена деталей, выполненная неквалифицированными специалистами.

Водитель может заподозрить неисправность кпп лада приора при появлении симптомов.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

• Две металлические пластины.
• Карданчик от Калины.
• Сварочный аппарат.
• Набор ключей, в том числе и накидных.
• Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

Признаки неисправности коробки:

1. Первая передача включается с усилием.
2. Переключение происходит бесконтрольно.
3. Автомобиль дергает во время движения.
4. Передачи не включаются.
5. Наличие нехарактерных звуков при переключении режимов: скрипов, треска, скрежета.
6. Подтекает масло.
7. Автомобиль вибрирует при движении.
8. Шум коробки при работающем моторе, который исчезает после того, как выжимается сцепление.

Точно определить характер поломки проблематично, так как один и тот же признак может свидетельствовать о разных дефектах. Для определения поломки необходима разборка узла. Часто причина заключается в сцеплении, так эти два элемента неразрывно связаны друг с другом.

Для устранения неполадок требуется демонтаж кпп лада приора, замена изношенной детали, масла, регулировка зазоров.

Professional repair of manual gearboxes of cars of mark LADA PRIORA Moscow Russian Federation

Переборка кпп проводится с соблюдением двух подготовительных этапов: диагностики неисправности и прочистки всех элементов коробки. Анализ сбоев позволяет выявить причину сбоя, тогда как очистка помогает определить изношенные детали и сразу произвести их замену.

1. Неисправностями – автомобилисты обращаются за помощью к профессиональным сотрудникам автосервисов, когда слышат подозрительные звуки во время переключения мощностей (например, вой), сталкиваются с рывковым (своевольным) управлением или замечают утечку масла.
2. Использованием некачественных запчастей – установка новых запасных частей еще не является полной гарантией их износостойкости и качества. Например, шестеренки, изготовленные в китайском подвале, могут износиться уже через 1-2 недели.
3. Предпродажной подготовкой – перед передачей автомобиля другому владельцу стоит провести его комплексный осмотр. Отсутствие нарушений в работе коробки передач позволит автовладельцу выгодно оценить свою Ладу Приора.
4. Длительной эксплуатацией автомобиля – постоянная и длительная эксплуатация автомобиля Лада Приора может стать причиной износа шестеренок и других деталей в конструкции коробки переключения передач.
5. Длительным простоем автомобиля — от постоянного воздействия холода/жары и отсутствия масла шестеренки могут прийти в негодность. Диагностика и ремонт коробок позволяет избавиться от изношенных деталей перед началом эксплуатации автомобиля.

Передаточные числа мкпп лада приора

Передаточные числа – одна из характеристик коробки любого автомобиля. Под термином понимается соотношение количества зубьев двух шестеренок основного и придаточного валов, которые соприкасаются друг с другом при вращении. Если шестеренка первого вала имеет меньшее количество зубьев по сравнению с шестеренкой второго вала, то скорость на выходе снижается, а силовая тяга возрастает, и наоборот.

Передача	Значение
1	3.64
2	1.95
3	1.36
4	0.94
5	0.78
Задний ход	3.50
Главная передача	3.70

Переключение передач

Это положение применяется при вождении в обычных условиях. Автомобиль трогается с места на первой передаче, и затем происходят автоматические переключения между 2-й, 3-й и 4-й передачами. Момент переключения зависит от положения педали акселератора и скорости движения.
Это положение рекомендуется при движении по горным дорогам. При этом лучше используется мощность двигателя и возрастает эффект торможения двигателем. Трансмиссия автоматически переключается между первой и второй передачами. Третья и четвертая передачи заблокированы.

Последовательность:

1. Ключом на 8 отвинтить гайку корпуса привода. Отсоединить тросик от фиксатора педали сцепления.
2. Демонтировать с педали короб системы компенсации и колечко. Чтобы не повредить, короб аккуратно подковырните ножом.
3. Со штыря снимите пластмассовую втулку. Если имеются следы повреждения, замените новой. Перед установкой требуется обработка литолом.
4. Из отверстия в передней части щитка достать уплотнитель привода.
5. Извлечь наконечник, предварительно подтащив его по направлению перемещения автомобиля.
6. Отвинтить фиксирующую гайку наконечника троса. Она закручена на кронштейне, который прикреплен к трансмиссии головкой на 17.
7. После того, как достали наконечник, вытащите тросик.
8. Отстегнуть защелку и достать фишку скоростного датчика.
9. Выкрутить фиксирующие винты заслонки поддона, снять его.
10. Движок зафиксировать надежной подпоркой.
11. Выкрутить фиксирующий болт задней подушки движка к кронштейну.
12. Устранить ограничитель тыльной поверхности мотора.
13. Выкрутить болты, на которых мотор крепится к поверхности кузова.
14. Демонтировать опору с тыльной стороны.
15. Снять ограничительные валики снизу.
16. Выкрутить фиксаторы кронштейна мотора на задней поверхности картера трансмиссии.
17. Ключом на 8 открутить верхний винт, снять кронштейн.
18. Выкручиваем винт и снимаем фишку скоростного датчика.
19. Вывинчиваем болт, фиксирующий короба шарнира переключения скоростных режимов.
20. Демонтировать тягу перещелкивателя с основанием шарнира.
21. Ослабить фиксаторы реактивной тяги.
22. Снять дизайнерские колпаки с передней колесной базы.
23. Подцепив край ножом, демонтировать защитную накладку ступицы.
24. Выровнять ступичные гайки.
25. Ослабить винты, фиксирующие колесную базу. С помощью головки на 30 отвинтить ступичный болт.
26. При откручивании винтов, фиксирующий колесную базу, автомобиль расположен на площадке всеми колесами.
27. Для предотвращений смещения транспортного средства затянуть ручник, установить опоры под задние колеса.
28. Выкрутить фиксаторы шаровых опор, снять маневренные кулаки.
29. Из ступицы достать хвостовик.
30. После устранения левого привода на его место поставить заглушку.
31. Выпрессовать привод с правой стороны.Демонтировать его.
32. Под трансмиссию поставить подпорку.
33. Выкрутить винтики, фиксирующие трансмиссию к мотору.
34. Сместить кпп максимально назад, вынуть опору, придерживая ее.

Трансмиссия автовазовских моделей обладает преимуществом: в простоте конструкции и возможности устанавливать ее самостоятельно при наличии необходимых навыков.

5-ступенчатая коробка ВАЗ 2170 или кпп Приора выпускалась компанией с 2007 по 2015 годы и утанавливалась на одноименную модель АвтоВАЗа в кузовах седан, хэтчбек, купе и универсал. Данная трансмиссия по сути представляла из себя модернизированную версию кпп ВАЗ – 2110.

Как смазать выжимной подшипник: инструкция с фото и видео

Сцепление — это один из узлов трансмиссии автомобиля, служащий для временного отключения коробки передач от двигателя, а также плавного её включения. Оно представляет собой корзину, в которой собраны основные детали — ведомый и нажимной диск, вилка, выжимной подшипник и лепестковая пружина. При правильной эксплуатации нужно менять только ведомый диск и смазывать некоторые элементы. В их список входит и выжимной подшипник. Периодически он нуждается в смазке, а определить это можно по шуму при нажатии на педаль сцепления.

Как работает выжимной подшипник

Выжимной подшипник надет на первичный вал коробки передач и имеет на внутренней части шлицы, которые не дают ему провернуться. Суть работы такова: водитель педалью создаёт давление в главном цилиндре, который передаёт его на рабочий поршень. К нему присоединён шток, а к штоку вилка. Она упирается в специальные места выжимного подшипника (усики), тем самым толкая его вдоль первичного вала до лепестковой пружины. Упершись в неё, он начинает работать, то есть крутиться. Проще говоря, устройство активно только при выжатой педали сцепления, когда оно соприкасается с пружиной.

Работа выжимного подшипника

Нужно ли смазывать выжимной подшипник

Если автомобиль эксплуатировать в неблагоприятных условиях, то есть, по песку, грязи, воде и т.д., то появляется риск того, что выжимной подшипник начнёт шуметь. Особенно опасна вода, которая с лёгкостью попадает во все зазоры и отверстия. Сам подшипник является закрытым, но вокруг то он ничем герметичным не защищён, поэтому туда попадает вся влага и пыль. Тогда возникает вопрос, а можно ли его как-нибудь восстановить?

В принципе это возможно, но не во всех случаях. При сильном износе придётся всё-таки выбрасывать. Ну а суть восстановления в том, чтобы его почистить и заново смазать. Вообще такие вещи не предназначены для ремонта. Проще говоря, все закрытые подшипники набивают на заводе смазкой, которой как раз хватает на время эксплуатации. Если вы собираетесь её обновлять, то подумайте, стоит ли это делать. Но в любом случае это возможно.

Внешний вид выжимного подшипника

Как смазать выжимной подшипник, не снимая коробки

Выжимной подшипник в коробке передач

К сожалению, сделать это, когда он установлен на автомобиле невозможно. Мало того, вы к нему даже не подлезете, поскольку будет мешать, так называемый, чехол или колокол сцепления. Поэтому, чтобы смазать выжимной, нужно сначала снять коробку и не придумывать велосипед. Тогда опять возникает вопрос. Зачем его вообще смазывать, если для этого приходится разбирать половину трансмиссии? Проще сразу уже купить новый, поставить и не морочить себе голову. Так в основном большинство водителей и делают, более того, так настоятельно рекомендуется делать! Но, если вам это нужно принципиально либо по каким-либо другим причинам, то можете снять старый выжимной и смазать его.

Как снять выжимной подшипник

Прежде чем смазывать выжимной, до него нужно ещё добраться. Как вы поняли, находится он далеко не в самом доступном месте, поэтому придётся поморочить голову, чтобы его снять. Но перед этим убедитесь, нужно ли это делать. Если при выжатой педали сцепления вы не слышите постороннего шума, то и лезть туда нечего. Ну а если проблема серьёзная, то всё-таки нужно проверить. Для этого подготавливаем инструмент и начинаем процесс разборки.

1. Первым делом нужно загнать свой автомобиль на яму, поскольку так снять коробку гораздо легче. Если её нет, то подойдёт и эстакада. На крайний случай придётся уже корячиться при помощи домкрата. Чтобы обезопасить себя, лучше изначально поднять машину и подложить брёвна или кирпичи. Только после этого можно будет под неё лезть.
2. Если автомобиль с задним приводом, то нужно отсоединить кардан от хвостовика коробки и отложить его в сторону. Если привод передний, то будьте аккуратнее со ШРУСом, чтобы их не пришлось потом центровать.

Отсоединение кардана от хвостовика коробки для автомобилей с задним приводом

Снятие коробки передач

Снятие выжимного подшипника

Снимать все узлы нужно внимательно и аккуратно, чтобы не повредить себя и не сломать другие важные механизмы. Собирать лучше всё в обратном порядке, ничего не путая.

Подробнее про снятие выжимного подшипника можете посмотреть в видео:

Чем смазывать выжимной подшипник

Итак, настал вопрос о том, какой же смазкой нужно пользоваться. По этому поводу мнения у всех расходятся и никто к единому решению не приходит. Сразу стоит сказать, что свежо купленный подшипник в этой процедуре не нуждается, поскольку у него уже есть своя заводская порция смазочного материала. Но, если вы сняли уже работавший выжимной, и он до сих пор целый, то это актуальная тема.

Обратившись к литературе, можно найти основные виды смазок, которые использовались ранее. Это солидол и нигрол. Последний также заливается в задний мост автомобиля. Так вот, два этих вещества, в принципе, подойдут для выжимного подшипника. Тем не менее, со временем придумали более усовершенствованные виды смазочных материалов, которые лучше справляются со своей задачей. Можно использовать молибденовую или графитовую смазки. Хотя последнюю необязательно, поскольку большого нагрева подшипник не испытывает.

Для смазывания выжимного подшипника подойдет почти любая густая синтетическая смазка

В настоящее время существует очень много видов густых смазок, предназначенных для самых разных целей. Практически все они подходят для нашей ситуации. Взять, к примеру, Castrol. Если вы всё же вдруг потеряетесь при покупке, то можете спросить у продавца, который подберёт вам нужный товар. Самое главное,чтобы это была синтетическая смазка. В ином случае она долго не прослужит и начнёт коксоваться, то есть сворачиваться в небольшие кусочки.

Как смазать выжимной подшипник

После того как вы сняли КПП и добрались до выжимного, стоит сразу обратить внимание на его состояние. Ушки, в которые упирается вилка должны быть целыми — не погнутыми и без трещин. Ну и, конечно, проверьте сам подшипник на наличие люфта. Если таков имеется, можно без лишних вопросов выбрасывать его и идти за новым в магазин автомобильных запчастей. Но, если, к удивлению, биения не будет, то возможность восстановления ещё есть. Достаточно его просто хорошо смазать.

Учтите, что подшипник не разбирается, поэтому смазку придётся пропихивать только в те зазоры, которые оставили уплотнительные металлические кольца. Сделать это можно разными вариантами, уже есть пару вариантов этого дела. Объективно их можно разделить на два основных способа:

Горячий способ. Наиболее эффективный, так как позволяет смазке заполнить всё закрытое пространство подшипника. Для этого способа понадобятся ненужная глубокая посуда и плита. Ставим емкость на слабый огонь и кладём как можно больше смазки. От высокой температуры она начнёт постепенно разжижаясь. Как только это случится, нужно положить туда выжимной подшипник и потушить огонь. После остывания смазка снова схватывается и превращается в густое вещество. Такой же процесс происходит и внутри подшипника, поскольку она затекла туда через все зазоры. После этого обтираем подшипник тряпкой от лишней смазки и устанавливаем на машину. Кстати, таким способом можно смазать любой неразборный подшипник.

«Горячий» способ (варка) смазки выжимного подшипника

Смазанный выжимной подшипник

Важным моментом также является выбор смазки. Простой солидол в закрытые неразборные подшипники желательно не укладывать, поскольку он коксуется, следовательно, толку от него мало. Брать стоит какую-нибудь дорогую синтетическую смазку, а лучше спросить у продавцов, что для вашей цели подойдёт больше.

Перед смазыванием старого подшипника его необходимо промыть от старой смазки

Промывать выжимной подшипник в растворителе, хотя многие так и делают.

Также нужно знать, что есть разборные выжимные закрытые подшипники. Многие из них могут иметь вместо стального кольца каучуковый уплотнитель, который легко снимается. В этом случае морочить голову не надо — просто набиваете смазки по края и закрываете всё назад. Ну а если говорить об эффективности, то проще, конечно же, купить новую запчасть. Он прослужит гораздо дольше, да и стоит недорого (не более 500 рублей).

Можете посмотреть пару способов смазки выжимных подшипников:

Характеристики кпп лада приора

Основание коробки переключения передач представлено узлами:

• Картер сцепления;
• Картер трансмиссии;
• Задняя заслонка стартера трансмиссии.

Все элементы соединены друг с другом фиксирующими гайками, а также герметиком. Конструкция защищена от загрязнений посредством магнита удерживающего отработанные металлические продукты. Основной вал набор шестеренок, которые при вращении соединяются с дополнительными шестеренками всех скоростных режимов. Дополнительный вал предназначен для регулировки и распределения масляной эмульсии.

На валах кпп установлены два варианта подшипников: спереди шариковые, сзади роликовые. В целях соединения с наружной атмосферой предусмотрен сапун. Он расположен в верхней части узла.

Для автовазовской модели присуще два типа трансмиссии: с управлением посредством тяги, либо тросов. Механизм действия, конструкция обоих вариантов кардинально отличается друг от друга.

Механизм действия тягового управления

Самостоятельный узел и изнутри фиксируется к картеру сцепления тремя винтами. Крупная ось имеется трехплечий поручень, который одним плечом сообщается с ручкой переключения скоростных режимов. При включении необходимого режима, поручень плавно движется вокруг оси и посредством вхождения второго плеча в проймы поводьев штоков активирует режимы переднего хода. Третье плечо нажимает штекер активации заднего хода.

Механизм действия коробки с тросовым управлением

Аналогично предыдущему сделан как самостоятельный узел, но уже снаружи крепится к картеру сцепления тремя болтами. При выборе скоростного режима трос активирует поручень выбора, который расположен на оси. Поручень передвигает вкруг оси рукоятку включение вместе с валом. В результате переключатель против проймы поводка требуемой вилки переключения скоростных режимов. Поводья вилок также вращаются и активируют выбранную передачу.

Все детали коробки – что внутри

Пятиступенчатая коробка лада приора сообщена с центральной передачей, дифференциалом. Кпп приоры представляет собой валы: первичный вал изготовлен как блок центральных шестеренок. Шестеренки скоростных режимов переднего хода имеют косые зубья, заднего хода – прямые. Они контактируют с шестернями второстепенного вала. В нижней части вторичного вала в области подшипника присутствует маслосборник. Он отвечает за распределение масляной эмульсии и подачу ее к второстепенному валу, а потом к ведомым шестерням всех передач. В конструкции кппприоры присутствует синхронизатор передач. Синхронизаторы 3, 4, 5 передач имеют аналогичную конструкцию. Разница заключается только в блокирующих кружках. Детали 1 и 2 передач имеют иное устройство. В них установлены две конусовидные площади трения, которые снимают нагрузку, равномерно распределяя ее между собой.

В сердцевине картера сцепления присутствует магнит. Он притягивает металлические отходы, стружку и препятствует ее проникновению в систему. Обязательный элемент коробки – привод. К нему стоит относиться особенно внимательно. Помимо перечисленных деталей коробки в ней присутствует реактивная тяга, которая одним концом фиксируется к мотору. Благодаря этому самостоятельная смена передач в процессе движения исключена.

Трансмиссия с тяговым управлением имеет трехплечевой поручень, активирующий выбранный скоростной режим. Трансмиссия с тросовым управлением оснащена тросом, который активирует нужную передачу.

Неисправности кпп лада приора и пути их устранения

Как любой узел автомобиля, коробка подвержена негативному воздействию внешних разрушающих факторов. Кпп лада приора также может ломаться. На характер и частоту поломок влияет стиль управления, условия эксплуатации, своевременность технического обслуживания, качество ухода. Завод – изготовитель рекомендует менять смазочный материал через каждые 60 000 – 70 000 километров пробегов. Качество и правильность выбора вещества также влияют на срок службы. Условно все неполадки узла принято делить на две большие категории: неполадки самого узла, либо его механизма.

Основные виды неисправностей приведены в таблице:

Существует ряд основных причин, способствующих возникновению поломки.

Факторы, провоцирующие дефекты, поломки:

• Эксплуатация автомобиля ненадлежащим образом. Несвоевременное техническое обслуживание, несвоевременная замена масла, недостаточное количество, эксплуатация автомобиля с неисправным сцеплением;
• Некачественные детали узла;
• Эксплуатация автомобиля с изношенными деталями узла, несвоевременная их замена;
• Нерациональная замена деталей, выполненная неквалифицированными специалистами.

Водитель может заподозрить неисправность кпп лада приора при появлении симптомов.

Признаки неисправности коробки:

1. Первая передача включается с усилием.
2. Переключение происходит бесконтрольно.
3. Автомобиль дергает во время движения.
4. Передачи не включаются.
5. Наличие нехарактерных звуков при переключении режимов: скрипов, треска, скрежета.
6. Подтекает масло.
7. Автомобиль вибрирует при движении.
8. Шум коробки при работающем моторе, который исчезает после того, как выжимается сцепление.

Точно определить характер поломки проблематично, так как один и тот же признак может свидетельствовать о разных дефектах. Для определения поломки необходима разборка узла. Часто причина заключается в сцеплении, так эти два элемента неразрывно связаны друг с другом.

Для устранения неполадок требуется демонтаж кпп лада приора, замена изношенной детали, масла, регулировка зазоров.

Передаточные числа мкпп лада приора

Передаточные числа – одна из характеристик коробки любого автомобиля. Под термином понимается соотношение количества зубьев двух шестеренок основного и придаточного валов, которые соприкасаются друг с другом при вращении. Если шестеренка первого вала имеет меньшее количество зубьев по сравнению с шестеренкой второго вала, то скорость на выходе снижается, а силовая тяга возрастает, и наоборот.

Передача	Значение
1	3.64
2	1.95
3	1.36
4	0.94
5	0.78
Задний ход	3.50
Главная передача	3.70

Коробка механика – цена и артикул

Как проверить объем масла в кпп Приоры

Проверить уровень масляной жидкости можно, вынув щуп с коробки. В норме оно должно быть посередине меток. Если его количества недостаточно, необходимо долить масло. Если содержимое резервуара загрязнено, либо вязкость не соответствует требуемой, необходимо заменить масло на новое. Необходимо тщательно выбирать марку масел. Механики рекомендуют присмотреться к версии 75-80w, которая относится к категории gl /4.

Как снять узел с автомобиля

• отвертки;
• комплект головок;
• набор ключей;
• молоток;
• монтажные лопатки;
• заглушка для проема привода.

Перед тем, как снять трансмиссию, сначала слейте масляную эмульсию из стартера. Далее для демонтажа соблюдайте алгоритм действий.

Последовательность:

1. Ключом на 8 отвинтить гайку корпуса привода. Отсоединить тросик от фиксатора педали сцепления.
2. Демонтировать с педали короб системы компенсации и колечко. Чтобы не повредить, короб аккуратно подковырните ножом.
3. Со штыря снимите пластмассовую втулку. Если имеются следы повреждения, замените новой. Перед установкой требуется обработка литолом.
4. Из отверстия в передней части щитка достать уплотнитель привода.
5. Извлечь наконечник, предварительно подтащив его по направлению перемещения автомобиля.
6. Отвинтить фиксирующую гайку наконечника троса. Она закручена на кронштейне, который прикреплен к трансмиссии головкой на 17.
7. После того, как достали наконечник, вытащите тросик.
8. Отстегнуть защелку и достать фишку скоростного датчика.
9. Выкрутить фиксирующие винты заслонки поддона, снять его.
10. Движок зафиксировать надежной подпоркой.
11. Выкрутить фиксирующий болт задней подушки движка к кронштейну.
12. Устранить ограничитель тыльной поверхности мотора.
13. Выкрутить болты, на которых мотор крепится к поверхности кузова.
14. Демонтировать опору с тыльной стороны.
15. Снять ограничительные валики снизу.
16. Выкрутить фиксаторы кронштейна мотора на задней поверхности картера трансмиссии.
17. Ключом на 8 открутить верхний винт, снять кронштейн.
18. Выкручиваем винт и снимаем фишку скоростного датчика.
19. Вывинчиваем болт, фиксирующий короба шарнира переключения скоростных режимов.
20. Демонтировать тягу перещелкивателя с основанием шарнира.
21. Ослабить фиксаторы реактивной тяги.
22. Снять дизайнерские колпаки с передней колесной базы.
23. Подцепив край ножом, демонтировать защитную накладку ступицы.
24. Выровнять ступичные гайки.
25. Ослабить винты, фиксирующие колесную базу. С помощью головки на 30 отвинтить ступичный болт.
26. При откручивании винтов, фиксирующий колесную базу, автомобиль расположен на площадке всеми колесами.
27. Для предотвращений смещения транспортного средства затянуть ручник, установить опоры под задние колеса.
28. Выкрутить фиксаторы шаровых опор, снять маневренные кулаки.
29. Из ступицы достать хвостовик.
30. После устранения левого привода на его место поставить заглушку.
31. Выпрессовать привод с правой стороны.Демонтировать его.
32. Под трансмиссию поставить подпорку.
33. Выкрутить винтики, фиксирующие трансмиссию к мотору.
34. Сместить кпп максимально назад, вынуть опору, придерживая ее.

Трансмиссия автовазовских моделей обладает преимуществом: в простоте конструкции и возможности устанавливать ее самостоятельно при наличии необходимых навыков.

Косячок при сборке сцепления

Чревато тем, что сцепление будет "вести" при абсолютно правильной регулировке. Или при трогании с места будут ощутимые рывки.
Но может ничего и не будет, ведомый диск и так будет перемещаться.

RumWander

Завсегдатай

• 9 Сен 2008

• #3

Ответ: Косячок при сборке сцепления

Я вот тоже задумался. а смазал ли я когда менял подшипник в маховике. а вроде нет. Но прокладку точно поставил!
Прокладку поставь, там коробку снимать не надо.

alexxx

Ветеран

• 9 Сен 2008

• #4

Ответ: Косячок при сборке сцепления

а я вот смазал при замене сцепы. теперь думаю — а не зря ли? ведь если смазать много, и смазка потечёт, то под действием центробежной силы она растечётся по ведомому диску. или нет? в принципе смазал совсем чуть чуть, высокотемпературной смазкой с молибденом. пока вроде нормально.
так что особо усердствовать в этом месте со смазкой тоже не не есть гуд.

Постоялец

• 9 Сен 2008

• #5

Ответ: Косячок при сборке сцепления

alexxx

Ветеран

• 9 Сен 2008

• #6

Ответ: Косячок при сборке сцепления

gorill

Свой человек

• 10 Сен 2008

• #7

Ответ: Косячок при сборке сцепления

Я таки вот читаю-читаю и не пойму — в чем вопрос-то? Ну не смазали шлицы, ну а причем здесь тугое включение передач, рывки и прочая лабуда? Несмазанные шлицы приведут только к повышенному усилию на педали или , теоретически, помешают выжимному отойти назад, да и то редко. Ответьте себе на вопрос: как часто вы смазываете шлицы в процессе ОБЫЧНОЙ эксплуатации? Литол, да и любая смазка очень быстро будет стерта со шлицов в процессе езды. Для смазки шлицов и выжимного на ГАЗонах и 21-й существовала прессмасленка, а у кого она есть теперь?

Постоялец

• 10 Сен 2008

• #8

Ответ: Косячок при сборке сцепления

Да и вообще не факт что на заводе шлицы смазывают.По крайней мере у меня на 105 2007г.в. при замене сцепления ни каких признаков смазки не обнаружилось.

Постоялец

• 10 Сен 2008

• #9

Ответ: Косячок при сборке сцепления

Все, спасибо, ответы ясны, смазка шлицев как я понял необязательна. (камень с души).

полковник2

Старейшина

• 10 Сен 2008

• #10

Ответ: Косячок при сборке сцепления

Разве так?
На шлицах первичного вала сидит ведомый диск. Так? Ему надо иногда по этим шлицам перемещаться, правда, очень не много. В каких случаях? — Да при выключении и включении сцепления. К маховику его будет прижимать усилие пружин ведущего диска — тут ведомому деваться некуда, только придвигаться вплотную к маховику.
Сложнее при выключении сцепления. Выжимной подшипник через лепестки или лапки отодвигает ведущий диск и ведомый, по идее, должен "отодвинуться" от маховика. Отодвинуться по шлицам первичного вала. По смазанным шлицам — легко и непринужденно. По несмазанным шлицам — неизвестно как он отодвинится. Может и не сразу отодвинуться, тогда получим эффект "ведущего", т.е. не_до_выключенного сцепления.

А выжимной в своем перемещении (осевом) по первичному валу имеет достаточный зазор. А смазка ГАЗонах и 21 делалась именно для выжимного, собственно для упорного подшипника. Теперь она не требуется, поскольку современные смазочные материалы более тугоплавкие и не вытекают со временем через его уплотнение.
