Разборка разъемов, используемых в Nissan Almera N16
Для начала необходимо снять белые фиксаторы. Для этого аккуратно отгибаем боковые зажимы этих белых фиксаторов и тянем к проводам и вверх.

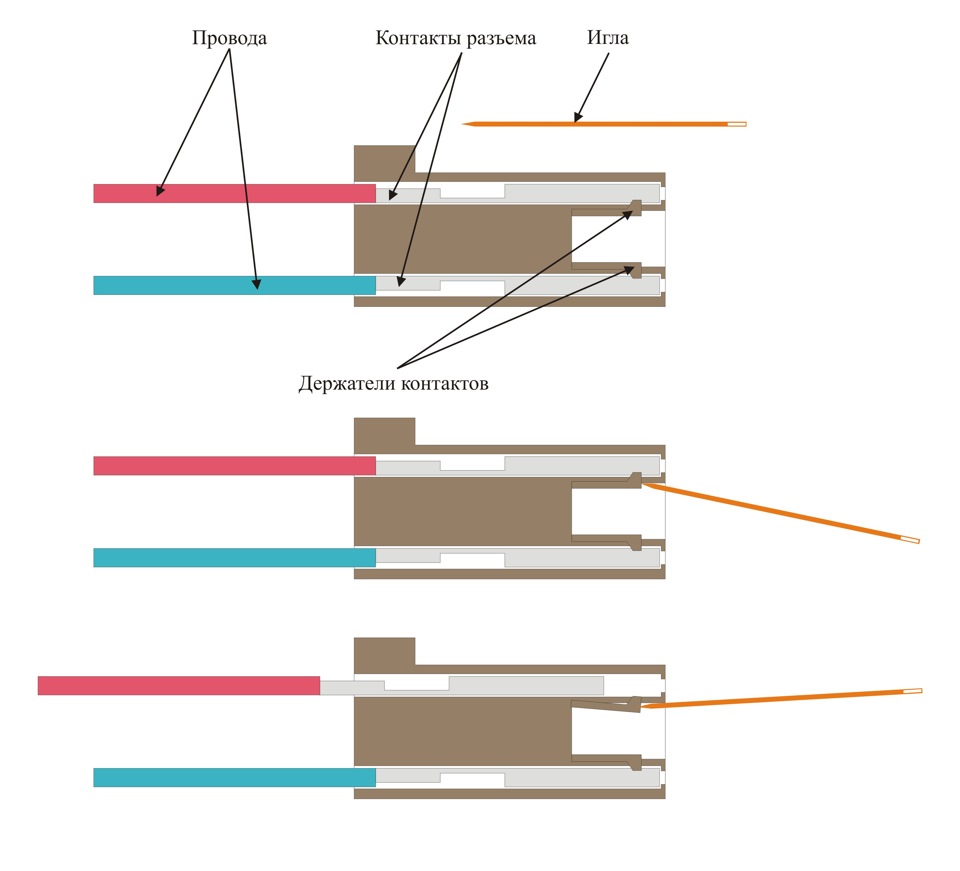

Далее я на картинке покажу сам принцип удержания клеммы в разъеме и процесс их извлечения.
В реальной жизни это выглядит так:

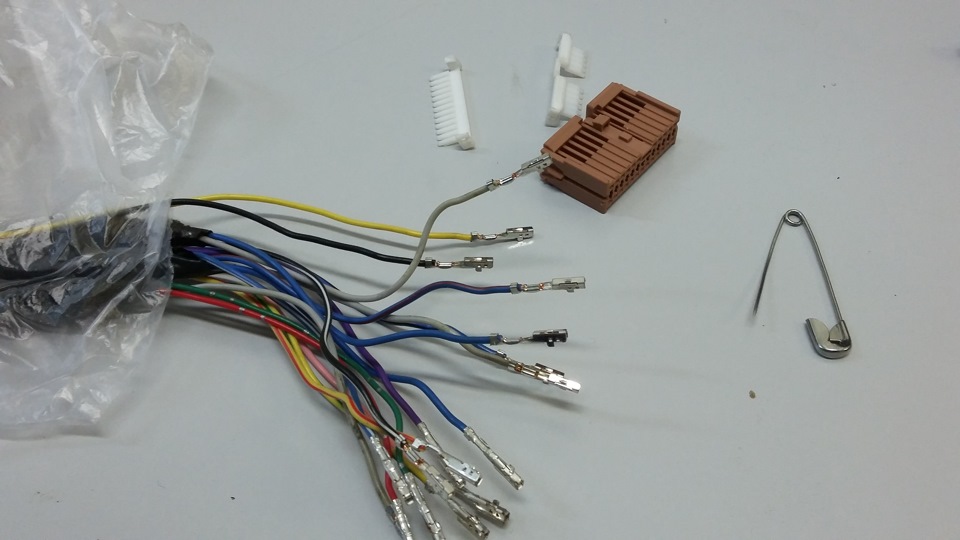

Ну и конечный результат:
Надо отметить, что такого плана разъемов в авто хватает, например, разъем с таким же принципом разборки используется:
1. в блоке управления климатом Nissan Almera N16, Nissan Almera Tino V10
2. в дисплее Nissan Primera P12… и др.
Продолжаю тему разборки ниссановских разъемов… В частности, сегодня поговорим о достаточно распространенном типе разъема на примере используемого для подключения панели приборов Nissan March K12/Micra K12.
Для начала, приведу фото экзаменуемого разъема:
Если честно, то я не сразу «вкурил» как его распотрошить, в итоге нервы сдали, и я принялся за кусачки (благо разъем был в полном моем распоряжении, а желание узнать его принцип построения напрочь победил разум.. Только после того как я его раздербанил, для меня открылось таинство его устройства… С чем я себя и конечно же вас поздравляю!
Итак, процесс разборки выглядит следующим образом:
Поддеваем и поднимаем фиксатор
Удобнее всего использовать часовую отвертку
В отмеченное красным отверстие вставляем тонкий, но в то же время жесткий предмет.
В эти щели вставляем наш тонкий но в то же время жесткий предмет
Просовываем до упора
Вытаскиваем контакт из разъема
Та самая, удерживающая лапка
Свою теорию я конечно же подкрепил практикой! Булавка, имеющаяся в наличии, мне не помогла, т.к. отверстие ну ооооочень маленькое! На помощь пришел старый советский резистор, точнее его нога. Просунув её, я освободил один проводок.
Подключение камеры заднего вида к цветному монитору от тино V10 для Nissan Almera N16
По просьбам желающих расскажу, как подключил камеру к дисплею. Штатно на тино изображение с камеры идет в монитор
Разборка разъема Nissan #1
Вот решил выкладывать в личном журнале отчёты по «покорению», ну либо правильнее сказать «разборке» ниссановских разъемов. Записи будут не регулярными, но надеюсь даже тот мой малый опыт поможет многим ниссановодам, оказавшихся перед вопросом «А как его разобрать?»

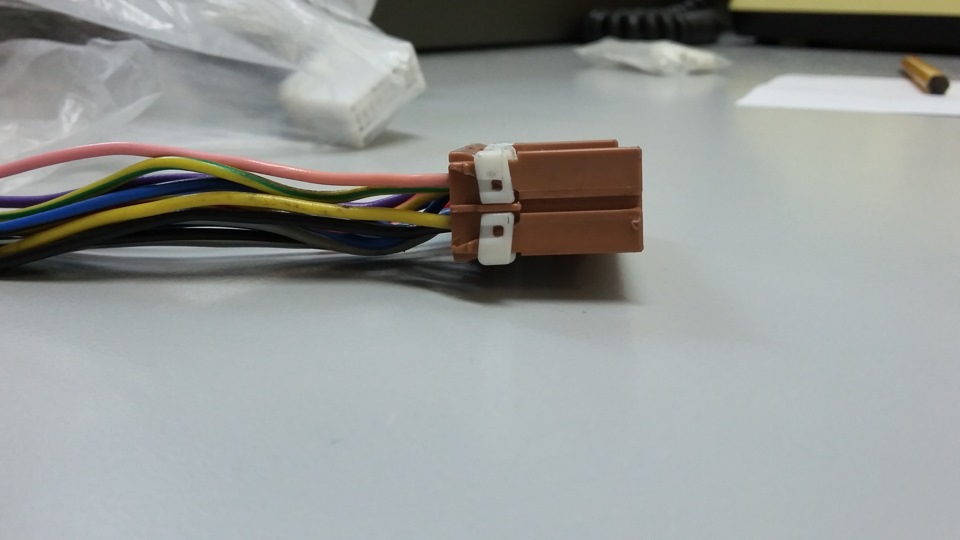

Итак, мой первый подопечный разъем:
Использование: разъем дисплея Nissan Primera P12, приборная панель Nissan Bluebird Sylphy G10 (оптитрон), ну и еще где-нибудь…
Для начала необходимо снять белые фиксаторы. Для этого аккуратно отгибаем боковые зажимы этих белых фиксаторов и тянем к проводам и вверх.
Далее я на картинке покажу сам принцип удержания клеммы в разъеме и процесс их извлечения.
В реальной жизни это выглядит так:
Ну и конечный результат:
Надо отметить, что такого плана разъемов в авто хватает, например, разъем с таким же принципом разборки используется:
1) в блоке управления климатом Nissan Almera N16, Nissan Almera Tino V10
2) в дисплее Nissan Primera P12… и др.
Как Разобрать Фишку Ниссан — смотреть видео
В статье:
1 видео (посмотреть) и
- как разобрать фишку ниссан
Видео: Как вытащить пины из японской фишки (maf sensor rb25det)
Читатели выбирают ↴
Как разобрать разъем японского автомобиля
Разборка разъема
еще 11 фото
Ниссан примера ремонт фишки
еще 14 фото
Разборка разъема Nissan #2
еще 14 фото
Подключение ЭБУ автомобилей Opel
еще 66 фото
Разборка разъема Nissan #
еще 14 фото
Как разобрать фишку — nissan pulsar, 1.5 liter, 1996 year on drive2
еще 8 фото
Как вытащить провод из фишки в авто
еще 8 фото
Ремонт фишек — nissan terrano, 3.2 л., 1999 года
еще 10 фото
Просто о ремонте Пежо: Сказ о том, как разобрать разъем (фишку) электропроводки Sicma, двухконтактный
еще 16 фото
Ремонт, разбор и профилактическая чистка, Катушек Зажигания двигателя QG18DE
еще 193 фото
9 ремонт разъема (фишки) nissan — nissan r’nessa, 2.0 л., 1998 года
еще 9 фото
Как разобрать эту фишку
еще 16 фото
Вынуть провода из колодки (фишки)
еще 5 фото
Активируем скрытые функции Ниссан Икстрейл: полезные секреты :фото, отзывы владельцев, тесты, цена клуб Nissan
еще 7 фото
Ремонт трапеции стеклоочистителя ниссан ноут — 717rus
еще 21 фото
Странная колодка/фишка с секретом дмрв, дпдз, лямбда, катушка зажигания. с фотками
еще 7 фото
Распиновка проводов ниссан серена
еще 53 фото
ДМРВ — как он работает, симптомы, проблемы, проверка
еще 10 фото
Как разобрать разъем японского автомобиля еще 61 фото
Maf — дмрв
еще 24 фото
Разбираем разъем pci-e(psu) или molex
еще 8 фото
Ремонт фишки дпдз — nissan primera, 2.0 liter, 1995 year on drive2
еще 10 фото
Миниобзор — ремонт разъемов — toyota camry, 2.2 л., 1993 года
еще 6 фото
Как разобрать фишку проводов
еще 28 фото
Как вытащить провод из ISO разъема автомагнитолы или блока питания
еще 1 видео еще 16 фото
Распиновка разъемов автомагнитол nissan
еще 29 фото
Nissan — распиновка автомагнитол
еще 73 фото
Как разобрать разъём?
еще 31 фото
Подключение автомагнитолы в автомобиле своими руками
еще 15 фото
Снятие и установка разъема АКП и вариатора
еще 3 видео еще 8 фото
ЗАМЕНА СВЕЧЕЙ НА ДВh
еще 8 фото
Установка и подключение магнитолы своими руками в машину или ISO разъем как основа для подключения аудиосистемы
еще 19 фото
Устройство и настройка моноинжектора двигателя nissan ga16i — nissan sunny, 1.6 liter, 1990 year on drive2
еще 1 видео еще 19 фото
Honda navigation system
еще 18 фото
61 13 . Расфиксирование и отсоединение различных разъемов
еще 36 фото
Как Вытащить Фишки Из Разъема Японских Автомобилей
еще 4 фото
Pin extractor. Извлекаем Pin'ы из разъемов
еще 15 фото
Распиновка штатной магнитолы Nissan
еще 21 фото
Чтобы познакомиться и добавить войдите при помощи соцсети:
Система управления двигателем Схема системы управления двигателем:
еще 160 фото
Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ
еще 17 фото
Диагностика датчиков электронной системы управления двигателем.
еще 9 фото
Датчики и исполнительные механизмы системы впрыска топлива
еще 31 фото
Схема электрооборудование на ваз 2199 инжектор
еще 43 фото
Электрика УАЗ от Кувалды (часть I. Основная электрическая система)
еще 9 фото
Электросхема уаз — схема электрооборудования
еще 6 фото
Разборка разъема еще 11 фото
Просто о ремонте Пежо: Сказ о том, как разобрать разъем (фишку) электропроводки Sicma, двухконтактный еще 16 фото
Вынуть провода из колодки (фишки) еще 5 фото
Ремонт трапеции стеклоочистителя ниссан ноут — 717rus еще 21 фото
Как разобрать фишку — nissan pulsar, 1.5 liter, 1996 year on drive2 еще 8 фото
Как разобрать эту фишку еще 16 фото
Как разобрать разъем японского автомобиля еще 61 фото
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (
еще 24 фото
Распиновка разъема эбу delphi мт-60 джентра / ravon r 3 — daewoo gentra, 1.5 л., 2013 года
еще 1 видео еще 4 фото
Распиновка колодки эбу bosch me17.9.7
еще 40 фото
Распиновка разъемов эбу ваз 2110
еще 23 фото
Распиновка разъемов на Peugeot
еще 1 видео еще 4 фото
Установка противотуманных фар на Note Nissan (Ниссан). Тюнинг и ремонт автомобилей своими рукам
еще 36 фото
Распиновка разъемов автомагнитол Toyota
еще 122 фото
Распиновка проводов аварийки ваз 2114 (2113, 2115)
еще 5 фото
Двигатель Ниссан CR14DE 1.4 MPI 16v (Nissan Note/Micra): характеристики, ресурс, надежность, отзывы, расход и сервис
еще 1 видео еще 18 фото
Распиновка эбу sirius d42 лачетти
еще 34 фото
Распиновка генератора Тойота 3, 4 пин
еще 13 фото
Как разобрать разъём дисплея на Nissan?
Понять, как разобрать разъем Ниссан, не так сложно, как может показаться. Извлечение отдельных контактов или всех проводников поможет значительно сэкономить: можно будет не менять весь проводниковый жгут, а только установить новый корпус или заменить несколько окислившихся контактов. Проблемы с разъёмом дисплея могут возникать после столкновения с сильным лобовым ударом или появления неполадок, связанных с постепенным износом разъема. Со временем клеммы окисляются, в них попадает пыль – все это приводит к необходимости обслуживания и ремонта.
Последовательность действий
Как разобрать фишку разъема Ниссан? Поскольку это достаточно хрупкая деталь, нежелательно пытаться разбирать ее с помощью подручных кустарных приспособлений – иголок, булавок, зубочисток и т.д. Самое надежное решение – приобрести ключ-экстрактор, с помощью которого можно будет отсоединить фиксаторы и аккуратно извлечь пины.
Пред тем как распиновать разъем Ниссан, рекомендуется сфотографировать его или зарисовать на бумаге расположение проводников. В противном случае могут возникнуть различные сложности со сборкой из-за неправильной установки пинов.
Разборка выполняется следующим образом:
- Сначала снимаются пластиковые белые фиксаторы. Они оснащены пластиковыми белыми зажимами: их нужно аккуратно отодвинуть и потянуть вверх тонким острым инструментом. Можно использовать часовую минусовую отвертку.
- Когда фиксаторы сняты, можно отсоединить клеммы и вытащить их из отверстий. Для этого нужно отодвинуть в сторону фиксирующие язычки: их отгибают ключом или другим тонким острым инструментом.
- Таким образом пины отсоединяются по одному и вытаскиваются из корпуса. Важно соблюдать осторожность: извлечение разъемов не требует приложения усилий.
Каким инструментом лучше работать?
Крайне не рекомендуется пытаться разобрать разъем с помощью булавок, иголок и других подручных приспособлений. Для этой работы предназначен специальный ключ-экстрактор: он вставляется в отверстие и аккуратно отгибает защелки. С его помощью можно значительно быстрее получить требуемый результат и избежать порчи разъема. Аналогично разбираются разъемы в блоке управления климатом и других деталях электросистемы автомобилей Ниссан.
