Как снять радиатор печки нива шевроле

  • автор:

Замена радиатора отопителя на Шниве с кондиционером, без снятия панели. Часть 1

Всю работу можно разбить на этапы и делать, например, как я, в обеденные перерывы на работе и по вечерам по паре часов. Большинство времени машина остается на ходу и используется в полу разобранном виде. Нужно только следить за уровнем антифриза в бачке. Если делать все обычным методом со съемом панели, то машина довольно быстро станет недвижимость, пока не соберешь обратно.

Промаркеруйте снятые болты (например цифрами этапов из этой записи), что бы не забыть откуда они выкручены их реально много. Я предупредил! 😉 Сам я этого не сделал…

Инструмент
— Очень рекомендую найти короткую отвертку с реверсом. Сильно облегчит жизнь.
— Биты крестообразная и торекс T20.
— Есть один саморез, куда отвертки не лезут. Обматываем биту изолентой и вставляем в ключ на 7 и заматываем изолентой.
— Небольшая плоская отвертка, отжимать что-нибуть
— Длинная плоская отвертка может пригодится при разборе улитки внутри панели.
— Ключи на 8, 10, 19, 24. Головка на 10 иногда удобнее.
— Клещи для снятия зажимов патрубков
— Нож
— Желательно налобник на голову и фонарик ложить где-то внутри панели для стационарного света.
— Силиконовый герметик (по желанию при сборке)

Фото в бортжурнале Chevrolet Niva См. отвертку с реверсом и биту примотанную к ключу. Остально не запечатлил.

Этап 1. Снятие бардачка.

Откручиваем накладку справа от бардачка. Откручиваем все видимые саморезы внутри бардачка и на тоннеле. На крышке бардачка снизу есть накладка, она держится на трех саморезах снизу и 4-х сверху ближе к ручке. Ее откручивать не надо, она ничему не мешает! Я это сделал и потом долго мучился, что бы вставить пружинки ручки бардачка назад, т.к. ось ручки ничем не расклепана и при наклоне все рассыпалось…

Если у вас возникли сложности при съеме бардачка самостоятельно, немедленно собирайте все назад и отдайте машину в сервис!

Фото в бортжурнале Chevrolet Niva

Этап 2. Снятие подушки безопасности.

У кого нет подушки безопастности, заменяем этот этап на выпиливание дырки под бардачок. Без этого ничего не получится.]

Скидываем минусовую клемму с АКБ, что бы не переживать, что подушка стрельнет. Смотрим снизу пучок проводов и находим красную клемму. Плоской отверткой поддеваем защелку, которая крепит ее к каркасу панели и тянем вниз за провод. Фишка на свободе. Разъединям фишку. Блок подушки является одним целым с заглушкой аэрбега на панели! Головкой или ключом на 10 отворачиваем два болта крепления подушки к каркасу. Плоской отверткой поддеваем заглушку на панели или снизу рукой отжимаем защелки и подушка вытаскивается вверх.

Фото в бортжурнале Chevrolet Niva Фото в бортжурнале Chevrolet Niva

Этап 3. Снятие пассажирского воздуховода.

У пассажирской решетки вентиляции отверткой поддеваем боковые заглушки, за ними два самореза. Вытаскиваем решетку на себя (она склеена с воздуховодом армированным скотчем, можно смело дергать сильнее если не идет). Отклеиваем армированный скотч, которым стянуты воздуховоды внутри панели и вытаскиваем воздуховод.

Фото в бортжурнале Chevrolet Niva Фото в бортжурнале Chevrolet Niva

Этап 4. Снятие патрубка к ногам пассажира

Внутри патрубка откручиваем саморез и тянем патрубок на себя.

Фото в бортжурнале Chevrolet Niva Фото в бортжурнале Chevrolet Niva

Этап 5. Снятие ЭБУ и блока предохранителей

Мозги будут мешать вытаскивать испаритель кондиционера. Нужно просто снять их с крепления и оставить висеть внизу. Можно снять позже, но снимать придется. У ЭБУ масса идет отдельным проводом на кузов, так что можно ездить с открученными! Проверял)

Ключом или головкой на 10 откручиваем крышку мозгов. И крестовой отверткой откручиваем два болта крепления. Из общей косы проводов вправо уходит две массы на кузов. У меня коса была смотана так, что эти провода не давали опустить ЭБУ низко. Был шанс их оторвать при вытаскивании испарителя (забегая вперед — он там еле протискивается). Раскрутил изоленту и вывел провода массы в сторону.

Фото в бортжурнале Chevrolet Niva

Этап 6. Снятие улитки (заслонка рециркуляции воздуха)

Этап заканчивается тем, что улитка свободно болтается внутри панели, но не вылазит от туда.

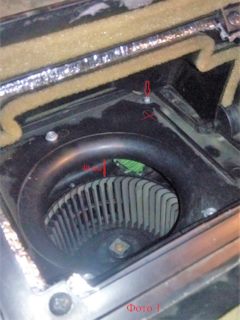

Снимаем воздушный фильтр и откручиваем 4 самореза крепления улитки к кузову. Сверху больше ничего откручивать не надо. Моторчик не снимаем!

Фото в бортжурнале Chevrolet Niva

Откручиваем саморез снизу печки, его хорошо видно. Дальше — заглядываем внутрь панели и смотрим вправо. Стрелкой указал где саморез. Берем биту зажатую в ключ на 7 (см раздел Инструменты). Одну руку засовываем в дыру аэрбега, а другу с ключом в дыру от воздуховода пасажира. Левая рука прижимает, а правая крутит.

Фото в бортжурнале Chevrolet Niva Фото в бортжурнале Chevrolet Niva

Отгибаем в сторону салона все! железные кронштейны. Без этого никак. Потом все легко загибается на место.

Фото в бортжурнале Chevrolet Niva

Снятие тросика регулировки положения заслонки
Нужно поддеть защелку кожуха отверткой сверху. Аккуратно, она улетает сразу в сторону, можно потерять Перед снятием, лучше подвести к этой пластине магнит на телескопической ручке, он не дает ей улететь. Если улетела, искать за испарителем либо в его нишах.

Далее сдвигаем улитку вправо и она свободно болтается внутри панели, но не вылазит.

Этап 7. Разбор улитки и вынимание ее из панели

Тут пошла жесть… Улитка состоит их двух половинок (верх и низ). Крепятся они между собой 6-тью защелками. Места защелок обозначены на фото. Тренируемся снимать защелки на передних. Нужно поддеть сверху плоской отверткой и защелка улетает. Остальные защелки потдеваем на ощупь, короткой плоской отверткой. Задние я потдел, подлазия длинной отверткой, со стороны воздушного фильтра (нужно приложить некоторое усилие, что бы отогнуть корпус и в щель разглядеть защелку. Одну я таким образом потерял в дебрях кузова, остальные падали на коврик.

Фото в бортжурнале Chevrolet Niva Защелки у меня в руке Фото в бортжурнале Chevrolet Niva

После того, как все защелки сняты, корпус разсоединяется на две части и они почти свободно выходят вниз. Верхнюю часть нужно провернуть вправо, возможно приложить небольшое усилие, я чуть переборщил и отломал ненужный кусок)

Фото в бортжурнале Chevrolet Niva Фото в бортжурнале Chevrolet Niva Фото в бортжурнале Chevrolet Niva

Не уверен, но возможно верхнюю часть можно было не вытаскивать. Хотя было удобно через образовавшуюся дыру из под капота рукой патрубки пропихивать.

Chevrolet Niva 2017, двигатель бензиновый 1.7 л, 79 л. с., полный привод, механическая коробка передач — своими руками

Машины в продаже

Chevrolet Niva, 2006

Chevrolet Niva, 2004

Chevrolet Niva, 2004

Chevrolet Niva, 2013

Комментарии 44

назрел вопрос
>> откручиваем 4 самореза крепления улитки к кузову.
у меня эти 4 самореза держат исключительно корпус фильтра !
может, и не надо их откручивать было ?

По частям проще все доставать

ага, я понял — там 4 самореза, которые держат корпус фильтра, и ЕЩЁ 4 винтика-болтика, которые держат корпус улитки
))

Спасибо за мануал, очень сильно помог

Доброго времени суток всем любителям поразгадывть ребусы и покрутить гайки!
Поменял радиатор отопителя по изложенной методике.
Во-первых огромное спасибо всем, поделившимся своим опытом.
Хочу поделиться своим и я.
Первая проблема, с которой пришлось столкнуться — демонтаж контроллера. Заводские сборщики перестарались и сорвали резьбу на обои винтах. И не отвернуть, и не высверлить.
Решил так. Отключил разъем от контроллера, предварительно сняв блок реле и предохранителей. Видны 2 гайки крепления кронштейна. С ними все просто. 3-я гайка находится под контроллером. Там без фантазии не обойтись. Отогнуть, повернуть, нащупать гайку и медленно и печально ее отворачивать. И будет счастье. Дальше все просто. Высверлил головки винтов, снял контроллер с кронштейна, винты отпилил и вытащил.
Следующая проблема возникла при сборке улитки. Ну никак не смог подлезть и застегнуть защелки.
Решил вот так.
Необходимо верхнюю часть отделить от средней, открутив 4 гайки.
Верхнюю часть нужно установить на место, предварительно подключив тросик управления заслонкой. Выполнять аккуратно, предварительно проконтролировав "маршрут" установки ее на место после сборки. Со стороны моторного отсека закручиваем 2 левых самореза, соединив среднюю часть с корпусом салонного фильтра. Закручиваем не до конца, а так, чтобы всю конструкцию можно было подвинуть вправо миллиметров на десять иначе улитка не оденется на патрубок испарителя.
Следующий этап — собираем улитку в любом удобном месте, откручиваем двигатель вентилятора но из улитки его не вынимаем. В таком состоянии мне удалось без труда завести улитку на место. Одеваем ее на патрубок испарителя. Двигатель с крыльчаткой тоже на месте, но свободно перемещается вниз миллиметров на 40. Двигатель подпираем любым подручным предметом для того, что би он не тянул улитку вниз (фото 2). Это будет мешать сборке.
После этого перемещаем на место корпус салонного фильтра с верхней частью, закручиваем со стороны моторного отсека оставшиеся 2 самореза. Но не до конца. Необходимо обеспечить возможность небольшого перемещения для того, что бы совместить среднюю часть с улиткой. После этого крепим улитку к верхней части четырьмя штатными винтами, засунув их в щель между крыльчаткой и верхней частью улитки. Нелегко, согласен. Но это проще, чем застегивать защелки на улитке. Работать нужно аккуратно потому что если винт упадет в дебри вентилятора достать его будет нелегко. Для фиксации винтов я использовал скотч, намотав его на палец липким слоем наружу.
Настоятельно рекомендую на этапе, когда все разобрано и лежит на верстаке, перенести винт, указанный стрелкой, на место, обозначенное крестиком (см. фото 1). Сборка упростится и намного.
Я этого не сделал и пожалел а повторно разбирать было лениво. Теперь все просто. Крепим двигатель 3-мя саморезами. Пригодиться ключ с примотанной битой. Я разорился и купил маленькую трещетку под биты.
Вот и все. Буду рад, если мой опус поможет кому-нибудь сэкономить время и деньги.

Привет! Решил попробовать сделать по инструкции и упёрся в разбор улитки — никак не получилось снять 3 задних защёлки. 2 спереди и 1 сбоку снялись без проблем, остальные я не понял как снять — отвёртка туда толком не пролазит, а просто руками снять нереально.

Как снять радиатор печки на нива шевроле?

Etlib.ru

Если возникают проблемы с радиатором печки, стоит обратиться к подробной инструкции о том, как снять радиатор печки на нива шевроле. Процесс демонтажа печки достаточно прост, но может возникнуть большое количество мелких хлопот в процессе.

Подготовительный этап — демонтаж испарителя. Эта процедура выполняется следующим образом:

1. Демонтируйте бардачок.

2. Снимите подушки безопасности (при ее наличии в автомобильной сборке).

3. Произведите снятие воздуховода, расположенного справа от водителя. Подденьте вентиляционную решетку и уберите саморезы, извлеките решетку, а затем и воздуховод.

4. Уберите патрубок. Расположен справа внизу. Уберите крепеж шланга и потяните деталь на себя, чтобы демонтировать.

5. Снимите вентилятор. Извлеките для этого воздушный фильтр и саморезы его крепления.

6. Снимите испаритель кондиционера. Снимите предохранительный и управленческий блоки.

Далее идет уже непосредственно демонтаж радиатора. Посмотрим процесс, как заменить радиатор печки на нива шевроле, более детальным образом.

Первым шагом будет работа с системой охлаждения. Выполните сливание тосола. Эту работу можно произвести несколькими вариантами. Либо просто выкрутите деталь блока на цилиндре, и снимите крышку с расширительного бачка. Иным образом слить тосол можно, если вы откроете крышку и отсоедините трубку охлаждения дроссельного узла. После выполнения этого простого действия вы можете непосредственно снять радиатор. Вам стоит воспользоваться разного вида отвертками, пассатижами, кусачками и торцевыми головками размерности 8, 10 и 14.

1. Производим демонтаж бардачка. Для этого нужно открутить соответствующий крепёж. Выкрутите каждый саморез крепления облицовки справа и слева справой стороны автомобиля, снимите клеммы на лампочках освещения.

2. Сделайте крепление хомутов резиновых патрубков более слабым и аккуратно стяните их, при этом слейте оставшийся тосол в готовую заранее посудину. Когда закончили снимать шланги, приступайте к выкручиванию крепежей теплообменника и выдвиганию деталей до воздуховода. Выкрутите гайку на креплении крышки реле и извлеките элемент. Чтобы решить проблему с рамкой, кусачками удалите пластик, что мешает и извлеките теплообменник.

Это вся инструкция, как снять радиатор печки на нива шевроле. Далее повторите все процессы в оборотном порядке. Важно в процессе взять новые патрубки, ведь детали из резины быстро становятся менее эластичны. Каждый шланг, на усмотрение, залейте герметиком. После выполнения всех шагов заполните расширительный бачок охлаждающей жидкостью до нужного уровня.

Моя Нива

Нивоводы всех поколений, модификаций и стран, объединяйтесь!

Замена радиатора печки на Chevrolet Niva

Замена радиатора печки на Chevrolet Niva

Радиатор печки в Ниве Шевроле

Радиатор печки Нивы Шевроле — очень важный компонент, который не лишен недостатков. Например подтекания антифриза. Единственный выход в данной ситуации — заменить радиатор отопителя. Как это сделать на автомобилях с кондиционером и без — расскажем в сегодняшней статье.

Замена радиатора печки на Ниве Шевроле без кондиционера

Для этой процедуры лучше слить антифриз, иначе внушительная часть охлаждающей жидкости попадет в салон и его придется долго просушивать. Поэтому не брезгуем — лезем под машину и сливаем, предварительно подставив какое-нибудь корыто.

  1. Полностью демонтируем бардачок. Для этого нужно открутить огромное количество саморезов, на которых он держится. В том числе с торца панели под облицовкой. Облицовку тоже нужно снять.

Снятие бардачка Нива Шевроле

2. Теперь, когда появился хороший доступ к содержимому печки, необходимо снять правый патрубок отопителя. Он дует в ноги пассажиру спереди. Винт крепления находится внутри патрубка.

Снятие воздуховода Нива Шевроле

3. Открутите крепление защиты ЭБУ и реле. Всю эту связку просту убираем вниз, чтобы она не мешалась.

ЭБУ с реле Нива Шевроле

4. Теперь нужно снять шланги на радиаторе печки. Не стоит пытаться «поймать» остатки антифриза емкостями. Лучшее решение в этой ситуации — обычный детский памперс. Просто подкладываем и демонтируем шланги. Пусть охлаждающую жидкость впитывает детский атрибут. Демонтируем радиатор, предварительно сняв верхнюю кромку с его угла, так как она будет задевать о верхний основной воздуховод печки.

Снятие радиатора печки Нива Шевроле

К сожалению, ту же кромку придется убрать и на новом радиаторе. Поэтому о гарантии придется забыть. Такова плата за снятие радиатора печки на Ниве Шевроле без снятия панели. Чтобы установить новый теплообменник, нужно немного загнуть верхний воздуховод. Сделать это можно, предварительно прогрев его строительным феном. Чтобы не было потерь теплого воздуха через отрезанную кромку, рекомендуется замазать это место небольшой порцией герметика.

Замена печки Chevrolet Niva с кондиционером

Вот тут ситуация обстоит уже намного сложнее. Вытащить просто так радиатор из корпуса отопителя не получится. Он упрется в корпус испарителя. Единственный выход из этой ситуации — это снятие панели целиком . Данный вариант является самым правильным. Предварительно рекомендуется скачать фреон из системы кондиционирования.

Подробнее о том, как снять панель на Ниве Шевроле показано в следующем видео:

В видео также описывается процесс ремонта отопителя и его проблем, например — плохой ход регуляторов потока.

Нива Шевроле снятие панели

После снятия панели нужно демонтировать металлическую поперечину, которая крепится к кузову, а затем — корпус испарителя кондиционера.

Далее замена радиатора печки производится согласно инструкции, приведенной выше.

В интернете, конечно, есть достаточно способов, как поменять радиатор печки на Ниве Шевроле с кондиционером без снятия панели. Но все они слишком «заморочены». Демонтаж торпедо на Ниве — не такая уж и проблемная процедура. Тем более, выполнять ее приходится не так часто — возможно, раз в 10 лет.

Подведем итоги

Заменить радиатор печки на Шеви Ниве сможет любой автовладелец, имеющий базовый инструмент для ремонта автомобиля, гараж и немного свободного времени. Надеемся, наша статья поможет вам в этом.

Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без него

Радиатор печки выполняет важную функцию в системе отопления каждого автомобиля. При неполадках теплообменника работоспособность системы нарушается, что снижает не только комфорт управления транспортным средством, но также может привести к перегреву мотора. Существуют характерные признаки, которые указывают на то, что с радиатором возникли проблемы и деталь требует замены.

Где расположен радиатор печки на «Ниве Шевроле»

Система отопления автомобиля состоит из ряда элементов, без которых невозможно её нормальное функционирование. Одним из таковых является радиатор печки. Иногда с теплообменником возникают неполадки, для устранения которых необходимо демонтировать узел. Радиатор располагается в салоне за блоком управления отопителем. Помимо устройств отопления и вентиляции, автомобиль может оснащаться системой кондиционирования. Если в первом случае демонтировать радиатор можно без особых сложностей, то во втором потребуется приложить немало усилий.

Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без него

Система отопления салона кузова: 1 — воздуховод вентиляции; 2 — воздуховод обогрева ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — вентилятор системы отопления; 7 — центральное сопло вентиляции салона; 8 — облицовка панели рычагов управления; 9 — передний воздуховод обогрева салона; 10 — задний воздуховод обогрева салона; 11 — воздуховод обогрева ног; 12 — отопитель в сборе; 13 — боковое сопло (радиатор печки находится внутри короба 12)

Когда радиатор требует замены

При длительной эксплуатации транспортного средства, с теплообменником возникают следующие проблемы:

  • появление течи, о чём свидетельствуют лужицы под ковриком с водительской стороны, образование жирного налёта на стёклах;
  • засорение, что сказывается на плохой пропускной способности и ухудшении теплоотдачи.

Как заменить радиатор печки на «Ниве Шевроле» без кондиционера

Прежде чем приступить к демонтажу радиатора, потребуется слить тосол из системы охлаждения. Для этого откручивают болт на блоке цилиндров и снимают крышку расширительного бачка. Возможен также другой вариант, при котором открывают крышку бачка и отсоединяют трубку охлаждения дроссельного узла. Вместо этой трубки вставляют другой шланг, через который и удаляют жидкость. Чтобы ускорить процесс, можно аккуратно продуть бачок для слива остатков антифриза. Кроме этого, рекомендуется отсоединять минусовую клемму с аккумулятора.

Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без него

Для замены радиатора печки необходимо открутить болт на блоке цилиндров и пробку расширительного бачка для слива охлаждающей жидкости

Инструменты для работы

Для демонтажа радиатора понадобятся:

  • отвёртки (плоская, крестовая);
  • пассатижи;
  • кусачки;
  • торцевые головки разной размерности (8, 10, 14).

Как снять радиатор печки

Стоит принять во внимание, что далеко не всегда рекомендации производителя по ремонту автомобиля являются самыми простыми и доступными для обычного автомобилиста. Поэтому довольно часто приходится опираться на опыт владельцев, осуществляющих ремонт своими руками с применением подручных средств и инструментов, прибегая к разным ухищрениям. Начнём процедуру разборки:

  1. Демонтируем бардачок, для чего откручиваем соответствующий крепёж. Вывинчиваем саморезы крепления облицовки с правой и левой стороны в ногах пассажира, снимаем клеммы лампочек освещения.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоДля снятия бардачка потребуется открутить соответствующие саморезы и снять боковую декоративную облицовку в ногах
  2. Ослабляем хомуты резиновых патрубков с радиатора и аккуратно стягиваем их, сливая остатки тосола в подготовленную ёмкость.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоПосле снятия шлангов с радиатора в подготовленную ёмкость сливаем остатки тосола
  3. После снятия шлангов выкручиваем крепёж самого теплообменника и выдвигаем деталь на себя до тех пор, пока она не упрётся в воздуховод.
  4. Вывинчиваем гайку крепления крышки реле головкой на «8» и извлекаем элемент. Будет видно, что последующему демонтажу радиатора мешает уголок рамки. Для решения этой проблемы кусачками удаляем мешающую часть пластика и извлекаем сам теплообменник.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоЧтобы демонтировать радиатор из посадочного места, потребуется отрезать кусочек пластика
  5. На новом радиаторе рекомендуется проклеить крайние грани поролоном, чтобы избежать проникания воздуха из-за негерметичности соединения.
  6. На рамке нового теплообменника также отрезаем кусочек пластика, после чего вставляем деталь на своё посадочное место.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоНа новом радиаторе печки необходимо срезать угол рамки, что позволит выполнить установку детали на место
  7. Сборку производим в обратной последовательности.

Видео: снятие и установка радиатора печки на «Ниве Шевроле» без кондиционера

Как заменить радиатор печки на «Шевроле Ниве» с кондиционером

При оснащении автомобиля системой кондиционирования заменить радиатор печки в домашних условиях гораздо сложнее, но всё же возможно.

Какие инструменты понадобятся

Для демонтажа потребуется:

  • набор отвёрток;
  • ключи (головки) на «8», «10», «19», «24»;
  • крестообразные биты и торекс Т20;
  • нож;
  • налобный фонарик;
  • герметик.

Как снять испаритель и вентилятор

Прежде чем демонтировать радиатор, потребуется обеспечить доступ к нему. Для этого необходимо снять испаритель кондиционера. Выполняем процедуру пошагово:

  1. Снимаем бардачок, для чего вывинчиваем все крепёжные элементы.
  2. Демонтируем подушку безопасности (если в комплектации автомобиля она присутствует). С АКБ снимаем минусовую клемму, затем ищем красный разъём подушки безопасности и вынимаем его. Подходящим инструментом откручиваем болты крепления подушки. При помощи плоской отвёртки поддеваем заглушку на панели, нажимаем на защёлки снизу и вытаскиваем подушку вверх.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоКлючом или головкой подходящей размерности откручиваем два болта крепления подушки безопасности
  3. Снимаем воздуховод с пассажирской стороны. Поддеваем плоской отвёрткой заглушки решётки вентиляции, откручиваем саморезы и вынимаем решётку. Удаляем скотч и извлекаем воздуховод.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоЧтобы снять воздуховод со стороны пассажира, потребуется демонтировать решётку вентиляции и удалить скотч
  4. Демонтируем патрубок в ногах пассажира. Откручиваем крепёж крепления шланга и тянем его на себя.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоВ ногах у пассажира нужно снять патрубок, для чего откручиваем крепеж шланга
  5. Чтобы снять испаритель кондиционера потребуется убрать блок предохранителей и блок управления. В их полном демонтаже нет необходимости, можно просто оставить устройства в висячем положении. Крышку блока управления откручиваем при помощи головки на «10», крестообразной отвёрткой вывинчиваем болты крепления.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоПрежде чем демонтировать испаритель кондиционера, потребуется снять блок управления и блок предохранителей
  6. Для демонтажа вентилятора извлекаем воздушный фильтр и выкручиваем 4 самореза, обеспечивающих крепление электромотора.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоЧтобы снять вентилятор отопителя, нужно извлечь салонный фильтр и открутить 4 самореза
  7. В нижней части печки откручиваем саморез битой на «7».
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоБиту на «7» вставляем в ключ подходящей размерности и обматываем изолентой
  8. Отгибаем металлические кронштейны.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоЧтобы извлечению испарителя ничего не мешало, нужно отогнуть металлические кронштейны
  9. Аккуратно снимаем тросик, отвечающий за регулировку заслонки, чтобы не потерять защёлку. Убираем саму конструкцию вправо.
  10. Чтобы разобрать вентилятор на две части, снимаем защёлки (6 штук), поддевая их отвёрткой. После этого корпус можно разъединить и вынуть вниз.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоДля разъединения частей вентилятора необходимо снять защёлки, после чего элементы вынимают
  11. Следующим шагом является демонтаж испарителя кондиционера. Для этого под капотом откручиваем трубки устройства кондиционирования. Поскольку из системы начнёт выходить фреон, лучше избегать его попадания в органы дыхания.
  12. Откручиваем гайки с расположенных рядом шпилек.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоВ моторном отсеке потребутся открутить гайки со шпилек и снять трубки испарителя
  13. Аккуратно вывинчиваем болты крепления корпуса испарителя, чтобы не сорвать гайки, и один саморез, расположенный возле патрубков радиатора.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоВ салоне аккуратно откручиваем болты крепления испарителя, а также саморез
  14. Выводим сопло испарителя вправо, пока он не освободится, при этом придётся приложить некоторое усилие. Извлечению узла будет мешать левый передний кронштейн — его нужно натянуть и вывести из-под крепления панели. Кроме этого, препятствовать снятию станут хомуты патрубков радиатора. Их лучше ослабить и стянуть вниз. После этого вынимаем сам испаритель.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоЧтобы вынуть испаритель, необходимо приложить некоторые усилия для вывода кронштейна с левой стороны из-под крепления панели

Как снять радиатор

Демонтаж испарителя относится к подготовительным мероприятиям перед снятием радиатора печки. Вначале выполняем следующее пошаговые действия:

  1. Чтобы исключить протекание тосола на пол, подстилаем полиэтиленовую плёнку под сам теплообменник для стекания жидкости в подходящую ёмкость. Чтобы слить тосол с радиатора и предотвратить его попадание на пол, в нижней части элемента сверлим отверстие. Если этого не сделать, то вероятность залить пол антифризом через патрубок довольно высока.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоСо старого радиатора нужно слить остатки тосола, для чего в нём снизу сверлят отверстие
  2. Ослабляем крепление хомутов и вывинчиваем саморезы радиатора отопления. Вынимаем теплообменник и стягиваем патрубки.
    Как заменить радиатор печки на «Ниве Шевроле» с кондиционером и без негоЧтобы вынуть радиатор печки из посадочного места, ослабляют хомуты, откручивают крепление теплообменника и извлекают саму деталь

На этом процесс демонтажа завершается. Сборка производится в обратной последовательности. Рекомендуется при установке использовать новые патрубки, поскольку резиновые элементы со временем теряют свою эластичность. По желанию шланги можно посадить на герметик. По завершении всех процедур заливают охлаждающую жидкость в систему до необходимого уровня в расширительном бачке.

Видео: замена радиатора отопителя на «Ниве Шевроле» с кондиционером

Перед тем как наступят холода, рекомендуется проверить работу системы отопления и убедиться в герметичности соединений радиатора, чтобы снизить вероятность возникновения непредвиденных ситуаций. Если необходимо заменить радиатор на «Ниве Шевроле» с кондиционером либо без него, процедуру можно выполнить своими руками, несмотря на всю сложность работ. Нужно лишь запастись терпением и следовать пошаговым инструкциям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
