Как подсоединить тахометр на урал

Как подключить тахометр на мотоцикл урал схема подключения

Дата публикации: 01 декабря 2017 .
Категория: Мототехника.

Назначение и принцип действия тахометра

Тахометр – это устройство, которое измеряет количество оборотов двигателя мотоцикла за одну минуту и отображает эту информацию на приборной панели (в удобно читаемом виде). Показания этого прибора необходимы мотоциклисту (особенно начинающему) для:

• своевременного переключения скорости на коробке передач: как только обороты двигателя увеличиваются до определенного значения, необходимо переключаться на повышенную передачу и наоборот;
• предотвращения эксплуатации силового агрегата мотоцикла на предельных режимах (об этом сигнализирует красный сектор тахометра);
• экономии топлива в том случае, если работа двигателя осуществляется на оптимальных оборотах (наиболее соответствующих включенной передаче, нагрузке на мотоцикл и дорожным условиям).

Модели, производители и цены

Модельный ряд тахометров, предназначенных для установки на мотоциклах, мопедах и скутерах, весьма разнообразен как по цене, дизайну, исполнению (со стрелкой или цифровым дисплеем), так и по количеству производителей, изготавливающих продукцию данного назначения.

Установка и подключение

Монтаж тахометров, дополнительно устанавливаемых на мотоцикл, довольно прост. Кронштейн, закрепленный на корпусе изделия, позволяет легко установить прибор на один из болтов крепления руля к вилке.

Установить изделия на руль в наиболее удобном для обзора месте позволит применение специальной крепежной муфты для установки дополнительного оборудования. Ее можно без труда приобрести за 200÷300 рублей в любом магазине аксессуаров для мотоциклов. Некоторые модели тахометров имеют такие крепежные приспособления уже в комплекте поставки.

Некоторые производители в составе с самим измерительным прибором поставляют полный набор самых различных крепежных элементов и проводов для подключения.

Важно! Провода подключения тахометров американских и европейских производителей имеют другую расцветку. Но в отличие от китайских поставщиков в комплекте обязательно присутствует схема подключения устройства.

Самостоятельное изготовление тахометра

Наиболее распространенный вариант изготовления тахометра на мотоцикл своими руками – использование в качестве основы для самодельного измерительного устройства штатного прибора ТХ-193-38130 от автомобиля ВАЗ-2106 (или ВАЗ-2103, или Нива-2121).

• Аккуратно разбираем автомобильный тахометр ТХ-193.
• Конденсатор (емкостью 0,22 мкФ), установленный в цепи амперметра, выпаиваем и устанавливаем новый (емкостью 0,47 мкФ). В противном случае показания прибора будут занижены в 2 раза.

• Собираем устройство в обратной последовательности.
• Из металлической банки (например, из-под кофе) подходящего диаметра изготавливаем корпус.

• Крепим изготовленное устройство в наиболее удобном месте (например, рядом со спидометром).
• Подключаем прибор к электрической цепи мотоцикла (схема аналогична описанной выше).

• Заводим мотоцикл и проверяем самодельный тахометр в работе.

Измеритель оборотов является неотъемлемой частью большинства современных мотоциклов. Прибор позволяет следить за нагрузкой на двигатель, что очень важно при выборе скорости и передачи на отдельном участке дороги.

Установка тахометра на модели, базовая комплектация которых не предусматривает его наличие — вполне реальное и часто практикуемое действие среди владельцев отечественной мототехники.

Подключение тахометра на мотоцикл отечественного производства
Наиболее подходящим устройством для этой цели является тахометр ТХ-193, входящий в базовую комплектацию автомобиля ВАЗ-2106. Удобный, точный, малогабаритный и экономичный, прибор выдерживает тряску, вибрацию и прочие особенности передвижения по нашим дорогам. Не меньшим преимуществом является и его низкая стоимость относительно специализированных мотоциклетных вариантов.

Подключение тахометра на мотоцикл начинается с установки устройства в предварительно закрепленный на приборной панели слот от нерабочего или ненужного спидометра. В случае его отсутствия используются такие подручные материалы, как аккуратно обрезанная банка из-под кофе и т.п. Тахометр при этом должен сидеть ровно, так, чтобы провода свободно проходили через приборную панель и не были придавлены самим устройством.

Установка детали предполагает соответствующее обрезание корпуса прибора и перенос контрольных лампочек подсветки, однако большинство владельцев отечественной техники предпочитают заменять стандартные лампочки светодиодами. Данные источники света над обычными лампами накаливания имеют ряд следующих преимуществ:

• Высокая яркость.
• Большой угол рассеивания.
• Малые размеры.
• Длительный срок службы.
• Низкая стоимость.

Схема подключения тахометра к мотоциклу

Двухцилиндровый агрегат с одноканальным зажиганием должен быть оборудован выпрямителем. К его выходу подключается АКБ, питающая тахометр. При прямом подключении ТХ-193 к генератору, устройство выйдет из строя в самый короткий срок.

В случае с двухканальным зажиганием, для передачи импульсов с обоих цилиндров необходимо создать идентичную входную линию тахометра. Просверлив дополнительное отверстие в днище, подключите провод к клемме прибора.

Трехцилиндровые мотоциклы, как правило, оснащаются трехканальными системами зажигания. Подключение к тахометру в данном случае производится из любых двух катушек. Таким же образом осуществляется и подача импульсов у многоцилиндровой техники, но здесь целесообразней использовать модели, предназначенные для данного типа двигателя.

Подключение тахометра к одноцилиндровому агрегату производится чуть сложнее. Здесь необходимо отрегулировать резистор R7, отвечающий за чувствительность измерительного устройства. При необходимости (недостатке мощности), следует удвоить мощность конденсатора C5, после чего произвести повторную регулировку резистора.

Рекомендуем прочитать:

Целесообразность прямотока, инструкция по установке

Как подключить тахометр на Иж мы тоже вам расскажем. В самом щитке приборов (в нижней части) сверлим пару отверстий для стандартного крепления этого измеряющего обороты устройства.

Вариант по подключению тахометра на мото вышеуказанного типа предусматривает обрезку крышки с контрольными лампочками мотоцикла. Сделать нужно примерно такой же круг, как и тот, что конструкторы завода создали под спидометр.

Как установить тахометр на иж

Отметим, что Иж планета тахометр оформляется по аналогичной схеме действий. Перенос контрольных лампочек можно и не делать, если последние заменить на коробочку с светодиодами. Супер-яркие показатели последних вы и сами оцените повыше той яркости, которой обладали световые индикаторные элементы в стандартном виде железного коня.

Прикрепить вышеуказанную коробочку (панельку) со светодиодами можно на торце приборки. Да и сам корпус последней создать не сложно, используя для этого например футляра со старой аудио-кассеты. Неплохой экскурс в 1990-е, не так ли?

Тахометр на мотоцикл Урал можно обустраивать по схожему принципу, заменяя спидометр или же вынося устройство для измерения оборотов в отдельную область у руля.
Подключение тахометров на мотоцикл Иж осуществляется самостоятельно с таким же успехом и простотой, как сам монтаж последних. Вокруг нового места оформления лампочек или светодиодом можно сделать обвод цветного формата. Вокруг каждого светового элемента вычерчивается яркий круг, преимущественно светлого цвета. После подобного простого новшества ваши приборы (индикаторы) будут смотреться намного лучше.

Как подключить тахометр на мотоцикл Иж?

После закрепления тахометров можно приступать к соединению их проводов с элементами электропроводки байка.

Проще говоря наш полу-самодельный Иж Планета тахометр, или устройство, что будет работать на другом байке имеет всего три провода. Масса идет на раму железного коня.

Плюс подключается к замку зажигания (на плюсовую клемму, которая идет от аккумулятора). Третий же провод монтируется на катушку. В случае с тахометром на Иж Юпитер 5 и прочие двухцилиндровые советские байки, разницs к какой катушке подключать нету совсем. Легче всего разделить провод для подключения к обеим.

Автор: Евгений Живоглядов.
Дата публикации: 01 декабря 2017 .
Категория: Мототехника.

Назначение и принцип действия тахометра

Тахометр – это устройство, которое измеряет количество оборотов двигателя мотоцикла за одну минуту и отображает эту информацию на приборной панели (в удобно читаемом виде). Показания этого прибора необходимы мотоциклисту (особенно начинающему) для:

• своевременного переключения скорости на коробке передач: как только обороты двигателя увеличиваются до определенного значения, необходимо переключаться на повышенную передачу и наоборот;
• предотвращения эксплуатации силового агрегата мотоцикла на предельных режимах (об этом сигнализирует красный сектор тахометра);
• экономии топлива в том случае, если работа двигателя осуществляется на оптимальных оборотах (наиболее соответствующих включенной передаче, нагрузке на мотоцикл и дорожным условиям).

Модели, производители и цены

Модельный ряд тахометров, предназначенных для установки на мотоциклах, мопедах и скутерах, весьма разнообразен как по цене, дизайну, исполнению (со стрелкой или цифровым дисплеем), так и по количеству производителей, изготавливающих продукцию данного назначения.

Установка и подключение

Монтаж тахометров, дополнительно устанавливаемых на мотоцикл, довольно прост. Кронштейн, закрепленный на корпусе изделия, позволяет легко установить прибор на один из болтов крепления руля к вилке.

Установить изделия на руль в наиболее удобном для обзора месте позволит применение специальной крепежной муфты для установки дополнительного оборудования. Ее можно без труда приобрести за 200÷300 рублей в любом магазине аксессуаров для мотоциклов. Некоторые модели тахометров имеют такие крепежные приспособления уже в комплекте поставки.

Некоторые производители в составе с самим измерительным прибором поставляют полный набор самых различных крепежных элементов и проводов для подключения.

Важно! Провода подключения тахометров американских и европейских производителей имеют другую расцветку. Но в отличие от китайских поставщиков в комплекте обязательно присутствует схема подключения устройства.

Самостоятельное изготовление тахометра

Наиболее распространенный вариант изготовления тахометра на мотоцикл своими руками – использование в качестве основы для самодельного измерительного устройства штатного прибора ТХ-193-38130 от автомобиля ВАЗ-2106 (или ВАЗ-2103, или Нива-2121).

• Аккуратно разбираем автомобильный тахометр ТХ-193.
• Конденсатор (емкостью 0,22 мкФ), установленный в цепи амперметра, выпаиваем и устанавливаем новый (емкостью 0,47 мкФ). В противном случае показания прибора будут занижены в 2 раза.

• Собираем устройство в обратной последовательности.
• Из металлической банки (например, из-под кофе) подходящего диаметра изготавливаем корпус.

• Крепим изготовленное устройство в наиболее удобном месте (например, рядом со спидометром).
• Подключаем прибор к электрической цепи мотоцикла (схема аналогична описанной выше).

• Заводим мотоцикл и проверяем самодельный тахометр в работе.

Измеритель оборотов является неотъемлемой частью большинства современных мотоциклов. Прибор позволяет следить за нагрузкой на двигатель, что очень важно при выборе скорости и передачи на отдельном участке дороги.

Установка тахометра на модели, базовая комплектация которых не предусматривает его наличие — вполне реальное и часто практикуемое действие среди владельцев отечественной мототехники.

Подключение тахометра на мотоцикл отечественного производства
Наиболее подходящим устройством для этой цели является тахометр ТХ-193, входящий в базовую комплектацию автомобиля ВАЗ-2106. Удобный, точный, малогабаритный и экономичный, прибор выдерживает тряску, вибрацию и прочие особенности передвижения по нашим дорогам. Не меньшим преимуществом является и его низкая стоимость относительно специализированных мотоциклетных вариантов.

Подключение тахометра на мотоцикл начинается с установки устройства в предварительно закрепленный на приборной панели слот от нерабочего или ненужного спидометра. В случае его отсутствия используются такие подручные материалы, как аккуратно обрезанная банка из-под кофе и т.п. Тахометр при этом должен сидеть ровно, так, чтобы провода свободно проходили через приборную панель и не были придавлены самим устройством.

Установка детали предполагает соответствующее обрезание корпуса прибора и перенос контрольных лампочек подсветки, однако большинство владельцев отечественной техники предпочитают заменять стандартные лампочки светодиодами. Данные источники света над обычными лампами накаливания имеют ряд следующих преимуществ:

• Высокая яркость.
• Большой угол рассеивания.
• Малые размеры.
• Длительный срок службы.
• Низкая стоимость.

Схема подключения тахометра к мотоциклу

Двухцилиндровый агрегат с одноканальным зажиганием должен быть оборудован выпрямителем. К его выходу подключается АКБ, питающая тахометр. При прямом подключении ТХ-193 к генератору, устройство выйдет из строя в самый короткий срок.

В случае с двухканальным зажиганием, для передачи импульсов с обоих цилиндров необходимо создать идентичную входную линию тахометра. Просверлив дополнительное отверстие в днище, подключите провод к клемме прибора.

Трехцилиндровые мотоциклы, как правило, оснащаются трехканальными системами зажигания. Подключение к тахометру в данном случае производится из любых двух катушек. Таким же образом осуществляется и подача импульсов у многоцилиндровой техники, но здесь целесообразней использовать модели, предназначенные для данного типа двигателя.

Подключение тахометра к одноцилиндровому агрегату производится чуть сложнее. Здесь необходимо отрегулировать резистор R7, отвечающий за чувствительность измерительного устройства. При необходимости (недостатке мощности), следует удвоить мощность конденсатора C5, после чего произвести повторную регулировку резистора.

Рекомендуем прочитать:

Целесообразность прямотока, инструкция по установке

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Читайте в этой статье

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Идея поставить тахометр от шахи появилась давно. Вот тока руки не доходили до того, чтоб этим заняться. Но всё же такой момент настал. Радостный я поставил его на моц, но произошла заминка – показывал он в 2 раза меньшую частоту, чем должен был.

Тахометр был вытащен из тачки знакомого, которую он отдал мне на разбор года три назад. Мотоциклами я тода не занимался и потому тахометр валялся в гараже. Руки до него дошли тока сейчас. Тахометр ТХ 193. У него имеется 3 разъёма для подключения:
+12 вольт, масса, вход с катушки зажигания (‘M’).

Радостный я поставил его на моц, но произошла заминка – показывал он в 2 раза меньшую частоту, чем должен был.

Решился переделать. Суть переделки заключается в замене конденсатора, который стоит в цепи амперметра.

Приступим к делу.

Для начала надо тахометр разобрать. Это не так уж и сложно (как оказалось) — сзади отвинчиваем три шурупчика. Затем, поддев металлическую оплётку, которая удерживает пластмасску, держащую стекло, снимаем их (оплётку с пластмасской и стеклом). Важно сделать это как можно аккуратнее, чтобы не испортить внешний вид прибора.
Итак, мы его разобрали. Теперь самое главное – заменить коденсатор. Какой? Вот этот:

Его ёмкость 0.22 мкФ. Для того чтоб тах не врал надо эту ёмкость увеличить в 2 раза. Есть 2 способа – либо искать кондёр на 0.44 мкФ, но таких нет((( Зато есть на 0.47 мкФ), либо к имеющемуся подпаять аналогичный кондёр ёмкостью 0.22 мкФ (как делал я). Кто какой способ выберет – дело личное. Для меня второй способ оказался проще в силу того, что у меня уже был аналогичный кондёр на 0.22 мкФ. Такие конденсаторы можно выпаять из старых мафонов, теликов и т.д.
После перепайки производим вышеперечисленные действия в обратном порядке.
Теперь про подключение. Один провод с +12 В после замка зажигания цепляем к соответствующему разъёму на тахе, с массой аналогично. А на клемму ‘М’ таха кидаем провод с катушки зажигания, тока с того контакта, куда воткнут провод с распределителя зажигания. Наслаждаемся работой переделанного прибора.

ЗЫ: для более точных показаний их можно отрегулировать подстроечным резюком, находящимся на плате таха.
За фотки просьба карданами не бить, поскольку это вовсе не фотки, а отсканированный тахометр!

Возможно поставить тахометр от ваз 2106 шестёрки но там надо препояить к самой большой (Шоколадке ) квадратной микросхеме у которой Его ёмкость 0.22 мкФ на 2 ножках ещё 1 токую же какая там стоит.

Возможно поставить Тахометр от газ 3110 имен о тот который идёт к прерывателю (Если будеш покупать сразу говори имено тот который подключается между тахометром и зажиганием ) этот агрегат можно ставить без всякой переделки почему наверно спросиш ? потому что у волги этой 2 катушки зажигания получается тахометр рассчитан на 2 цилиндра всё просто.

Любой тахометр подсоединяется так .Один провод с +12 В после замка зажигания цепляем к соответствующему разъёму на тахе, с массой аналогично. А на клемму ‘М’ таха кидаем провод с катушки зажигания, тока с того контакта, куда воткнут провод с распределителя зажигания. Наслаждаемся работой переделанного прибора.

Чаще всего используют тахометры от автомобиля. Вот, например, установка тахометра на советский мотоцикл. Тахометр взят от автомобиля ВАЗ 2106.
Вся проблема заключается в том, что коленчатый вал мотоцикла даёт за один оборот коленчатого вала одну искру, а коленчатый вал автомобиля даёт за один оборот коленчатого вала две искры. Поэтому требуется небольшая модернизация. Весь фокус усовершенствования заключён в том, что происходит замена конденсатора, стоящего в цепи амперметра.
Сначала аккуратно, стараясь не испортить внешний вид прибора, разбираем тахометр. Потом происходит замена конденсатора, ёмкость которого 0,22 мкФ. Эту ёмкость нужно увеличить в два раза. Для этого можно либо купить конденсатор на 0,44 мкФ (но в продаже существуют только 0,47 мкФ), либо (что более эффективно и удобно) подпаять ещё один конденсатор с ёмкостью 0,22 мкФ. После проведения этих манипуляций, нужно провести подключение. Провод +12-вольтный после замка зажигания прицепляем к специальному разъёму на тахометре, с массой поступаем так же. На клемму тахометра “М” прицепляем провод с генератора клеммы О. На этом работу можно считать завершённой.
Следует еще знать, что тахометры могут быть еще электронные. Преимущество его состоит в том, что электронный тахометр небольших размеров и установить его можно практически в любое место, а единственный плюс — в солнечную погоду тяжело разглядеть цифры, однако эту проблему можно решить установив козырек. Чтобы его установить на Урал необходимо проделать следующую процедуру:
1. Для начала необходимо разобрать дивайс.
2. Затем аккуратно подсоединить третий провод к катушке, но не в том месте, где высоковольтный провод, а к проводу в двенадцать вольт. Такой метод очень прост и легок, так что справится может любой!

Искатель, припаивать к большому прям к его ножкам .. =) 😀 такойже

Для начала надо тахометр разобрать. Это не так уж и сложно (как оказалось) — сзади отвинчиваем три шурупчика. Затем, поддев металлическую оплётку, которая удерживает пластмасску, держащую стекло, снимаем их (оплётку с пластмасской и стеклом). Важно сделать это как можно аккуратнее, чтобы не испортить внешний вид прибора.
Итак, мы его разобрали. Теперь самое главное – заменить коденсатор. Какой? Вот этот:

Его ёмкость 0.22 мкФ. Для того чтоб тах не врал надо эту ёмкость увеличить в 2 раза. Есть 2 способа – либо искать кондёр на 0.44 мкФ, но таких нет((( Зато есть на 0.47 мкФ), либо к имеющемуся подпаять аналогичный кондёр ёмкостью 0.22 мкФ (как делал я). Кто какой способ выберет – дело личное. Для меня второй способ оказался проще в силу того, что у меня уже был аналогичный кондёр на 0.22 мкФ. Такие конденсаторы можно выпаять из старых мафонов, теликов и т.д.
После перепайки производим вышеперечисленные действия в обратном порядке.
Теперь про подключение. Один провод с +12 В после замка зажигания цепляем к соответствующему разъёму на тахе, с массой аналогично. А на клемму ‘М’ таха кидаем провод с катушки зажигания, тока с того контакта, куда воткнут провод с распределителя зажигания. Наслаждаемся работой переделанного прибора.

Разобрал Разобрал тахометр от 2106 и поменял этот кондёр. Толку нет.

Так как я в электронике слабоват, отец помог мне раобраться со схемой как она работает и какие детали на что влияют. В схеме есть три ключевых элемента которыми можно регулировать показания. Выбрали кондёр который находится на перефирии так как табло стоит и добраться до резистора нельзя.
На фото я приложил тот кондёр который был раньше. Стоял 0.33мкФ. Методом подбора нашли нужную ёмкость. Заменили на 1мкФ

Как настраивали. Без генератора частоты 100Гц и 16.7Гц не обойтись. 100Гц это 6000об/мин а 16.7Гц это 1000 об/мин. При настройке на 100 герцах стрелку доводили до отметки 6000 подстроечным резистором. Потом давали частоту 16.7 герц и снимали стрелку с оси и вручную устанавливали её на отмектку 1000. И так несколько раз подстравивали верхний и нижний предел. Когда тах будет показывать правильно на верхнем и нижнем пределе, то все промежуточные значения установятся автоматом. При настройке пробовали даже эмитировать 500об/мин выставляя частоту 8.34 герца. Получилось забавно, стрелка зависла в районе деления — 0 , а действительный ноль находился даже ниже отметки — 0. Ну если деление есть и оно показывает 0 а на самом деле 500 то я решил замазать чёрным маркером 0 и подписать белым штрихом 5.

Кондёр припаял на проводах так чтоб его можно было перенести в свободное место, которое находится примерно около деления 6000.

Так как на моём мотоцикле стоит электронный комутатор зажигания, и контакты прерывателя разгружены, на них нет высоковольтных выбросов. Тахометр не сможет работать на таком слабом сигнале так как на входе стоит большое сопротивление 2.2кОм+2.7кОм. Эти разисторы я запаралелил резистором 1кОм. Теперь сопротивление входа ниже 1кОм и слабого сигнала 12в хватит для нормальной работы тахометра. Резистор находится в красном кембрике и припаян от стабилитрона к клеме (см. первое фото).

Далее, покупной тахометр подвергся жестокой расчленёнке и впридачу была прикуплена пара новых кнопок управления.

Затем, из оргстекла было вырезано смотровое окошко под размер посадочного места в крышке будущего тахометра. Также, данная стекляшка является корпусной деталью для крепления кнопок управления новым оборудованием и тумблера зарядного устройства КПК, но об этом чуть ниже. В связи с этим были просверлены ряд отверстий типа «дырка», а сама стекляшка была оклеена тонировочной плёнкой, дабы скрыть неугодные взору внутринности устройства. Кстати, для этих целей можно использовать и тонировочный лак. И ещё, не переборщите с тонировкой. То, что отчётливо видно при искуственном освещеннии может быть плохо заметно при освещении дневном.

Далее, из корпуса электродвигателя было изготовлено «мороженое» из всеми любимой монтажной пены. Делалось это для возможности крепления платы тахометра, т.к. зацепится на ней более технически грамотно было просто негде.

Потом от «мороженного» было отрезано всё лишнее и вырезано место под плату.

После всех предварительных подгонок был покрашен корпус вентилятора с крышкой, вклеено стекло и вмонтированы кнопки и тумблера управления. Можно было приступать к сборке.

Затем был процесс пайки и соединения всех электронных частей устройства. Штатные кнопки убрал за ненадобностью и чтобы не мешались.

А вот таким мой тахометр стал после окончательной сборки. Осталось только смонировать его на мотоцикл.

И наконец, устройство было установлено и подключено. Ура.

Многие обратят внимание на тумблер с диодом в верхней части тахометра. Это управление и индикация работы зарядного устройства (ЗУ) для КПК с GPS-навигацией. Само ЗУ было изготовлено из штатного автозарядника для мобильных телефонов путём извлечения платы и отрезания от неё всего лишнего (без ущерба для работы, конечно )

Далее, после завершения припаивания к ней выводных проводов, плата была обильна замотана изолентой и убрана в фару мотоцикла. Ну не хотел я искать к ней корпус! Да и место съэкономить надо было. Его у меня мало.

А вот так выглядит гнездо выхода зарядки.

А теперь о КПК с GPS. Для крепления его к мотоциклу был куплен совершенно обыкновенный держатель.

Сначало хотель данный держатель прикрутить куда-нибудь намертво. Но после того, как прилепил его к ветровику мотоцикла и попытался оторвать понял, что быстрее оторву кусок обтекателя, чем эту хренову присоску! В итоге, ограничелся только усилением крепёжных элементов самого держателя, а именно: прикрутил намертво саморезом держатель к его стойке, чтобы не выскочил, и подложил под шарнир кусок резинки, дабы в штатном испольнении этот узел уж больно легко ворочается.

Затем из шнура USB-MiniUSB был изготовлен шнур питания КПК.

И вот долгожданный момент — установка и испытания сей конструкции!

Сразу делаю сноску: в полевых условиях данная конструкция не испытывалась ввиду сборки и монтажа её только вчера вечером. А сегодня у нас погода подвела. И вообще, всю неделю. Мотоцикл стоит.

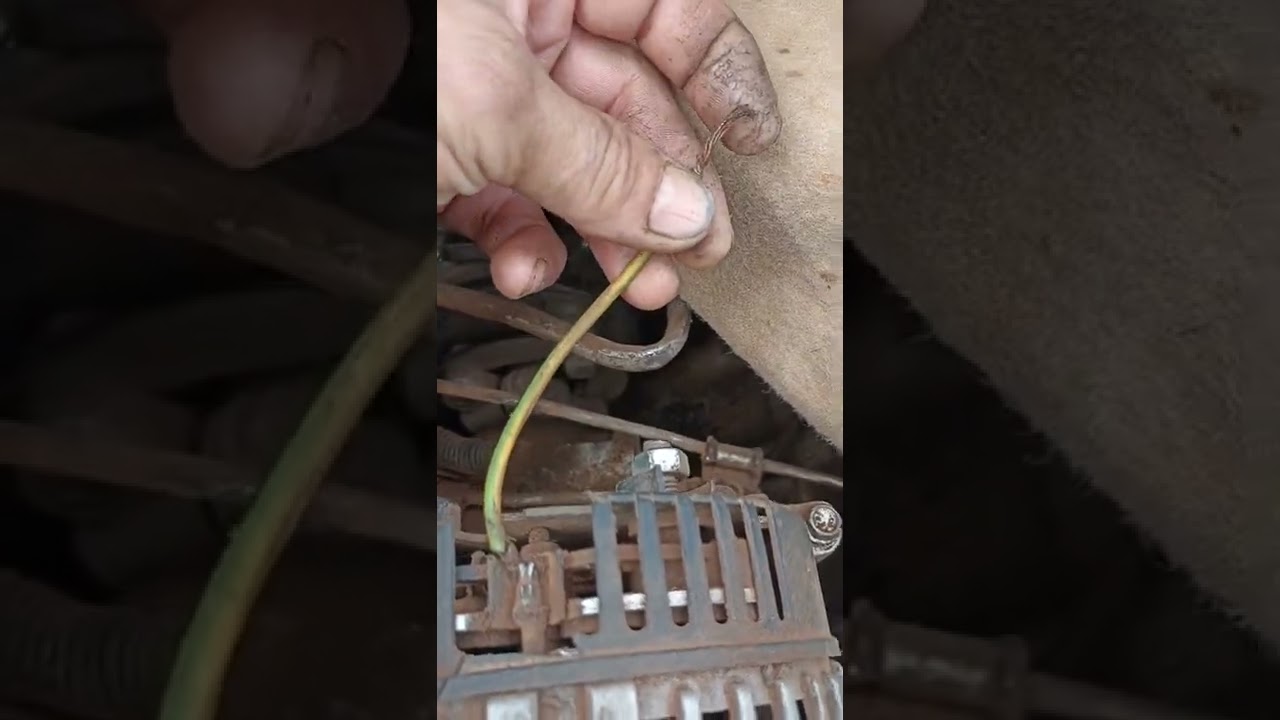

Как подключить тахометр на Урал 4320: схема и инструкция

Многие владельцы грузовиков Урал 4320 проявляют интерес к установке тахометра на свои автомобили. Тахометр является важным устройством для контроля оборотов двигателя, что позволяет водителю следить за работой автомобиля и предотвращать его перегрузку или перегрев. В этой статье я расскажу о процессе подключения тахометра на Урале 4320.

Необходимые инструменты и материалы

• Тахометр для Урала 4320
• Проводка с разъемами
• Инструменты для работы с проводкой (отвертка, пинцет и т.д.)
• Инструкция по подключению тахометра

Подключение тахометра

Перед началом работы необходимо убедиться, что вы располагаете всем необходимым инструментом и материалами. Также рекомендуется ознакомиться с инструкцией по подключению тахометра, чтобы избежать ошибок в процессе установки.

1. Сначала найдите разъем, к которому будет подключаться проводка тахометра. Обычно, на Урале 4320 этот разъем находится под панелью приборов или возле рулевой колонки.

2. Подготовьте проводку, соединяющую тахометр и разъем. Удостоверьтесь, что проводка достаточной длины и соответствующего сечения для обеспечения надежного подключения. При необходимости, обработайте концы провода специальным средством для обеспечения электрической изоляции.

3. Вставьте один конец проводки в разъем на приборной панели или возле рулевой колонки. При необходимости, используйте инструменты для помощи в соединении.

4. Подключите другой конец проводки к соответствующему разъему на задней части тахометра. Обратите внимание на правильное соответствие контактов.

Тестирование и отладка

После завершения подключения тахометра, рекомендуется провести его тестирование и отладку, чтобы убедиться, что он функционирует правильно. Для этого выполните следующие шаги:

1. Заведите двигатель Урала 4320 и дождитесь его нагрева до рабочей температуры.

2. Наберите обороты двигателя до определенных значений и проверьте, отображается ли величина оборотов на тахометре. Убедитесь, что показания тахометра совпадают с реальными оборотами двигателя.

3. Проверьте работу тахометра на разных оборотах двигателя. Обратите внимание на плавность и точность отображения показаний.

Заключение

Установка тахометра на Урал 4320 может значительно облегчить контроль за работой автомобиля, что повышает его безопасность и долговечность. Правильное подключение тахометра с использованием рекомендаций, приведенных в этой статье, поможет владельцу Урала 4320 наслаждаться его надежной и эффективной работой в течение многих лет.

Как подсоединить тахометр на урал

Измеритель оборотов является неотъемлемой частью большинства современных мотоциклов. Прибор позволяет следить за нагрузкой на двигатель, что очень важно при выборе скорости и передачи на отдельном участке дороги.

Установка тахометра на модели, базовая комплектация которых не предусматривает его наличие – вполне реальное и часто практикуемое действие среди владельцев отечественной мототехники.

Подключение тахометра на мотоцикл отечественного производства Наиболее подходящим устройством для этой цели является тахометр ТХ-193, входящий в базовую комплектацию автомобиля ВАЗ-2106. Удобный, точный, малогабаритный и экономичный, прибор выдерживает тряску, вибрацию и прочие особенности передвижения по нашим дорогам. Не меньшим преимуществом является и его низкая стоимость относительно специализированных мотоциклетных вариантов.

Подключение тахометра на мотоцикл начинается с установки устройства в предварительно закрепленный на приборной панели слот от нерабочего или ненужного спидометра. В случае его отсутствия используются такие подручные материалы, как аккуратно обрезанная банка из-под кофе и т.п. Тахометр при этом должен сидеть ровно, так, чтобы провода свободно проходили через приборную панель и не были придавлены самим устройством.

Установка детали предполагает соответствующее обрезание корпуса прибора и перенос контрольных лампочек подсветки, однако большинство владельцев отечественной техники предпочитают заменять стандартные лампочки светодиодами. Данные источники света над обычными лампами накаливания имеют ряд следующих преимуществ:

• Высокая яркость.
• Большой угол рассеивания.
• Малые размеры.
• Длительный срок службы.
• Низкая стоимость.

Для их монтажа следует просверлить в днище корпуса тахометра дыры (по одной под каждой из 8-ми делений шкалы прибора). Затем диоды вставляются в просверленные отверстия и подключаются к центральной проводке. Разборку измерительного устройства следует производить с особой аккуратностью.

Подключение тахометра своими руками: плюсы и минусы

Тахометр — это устройство для измерения частоты вращения двигателей, валов, др. механизмов. В транспортной технике тахометр используется уже более ста лет. Как правило, его устанавливают на приборную панель. Устройство индицирует частоту вращения двигателя внутреннего сгорания во время его работы. В современных автомобилях, оснащенных электронными системами управления двигателей, он устанавливается не всегда. Однако показания тахометра позволяют выбрать наиболее подходящий режим движения. В некоторых случаях это позволяет сэкономить топливо либо, наоборот, перейти к более агрессивному стилю езды. Поэтому опытные автолюбители, профессиональные водители часто самостоятельно устанавливают приборные панели с тахометрами.
Рассмотрим, каким образом произвести самостоятельное подключение тахометра.

Тахометр

Тахометр на мотоцикл

Владельцы мотоциклов всегда стремятся к тому, чтобы сделать свою мототехнику лучше и интересней. Для этого применяется большое количество приспособлений. Одним из них является тахометр. Это приспособление устанавливается и на отечественные и на иностранные мотоциклы.

Тахометр обладает привлекательным внешним видом и делает приборную панель более функциональной. Как известно, на мотоциклах обычно на приборной панели не имеется такого большого многообразия приборов для наблюдения за основными показателями техники. Именно поэтому многие мотоциклисты разрабатывают новые методы для увеличения функциональности своего байка.

Принцип действия тахометра

В настоящее время различают тахометры:

• Механические. К механическому тахометру информация о частоте вращения двигателя поступает с помощью вращающегося тросика, механически связанного с коленчатым валом двигателя. Сейчас такие устройства в автомобилях уже практически не применяются;
• Электромеханические. Принцип действия электромеханических тахометров основан на преобразовании электрических импульсов с датчиков, установленных на двигателе либо с других электронных устройств. Эти сигналы преобразуются в магнитные импульсы, отклоняющие стрелку измерительного устройства подобно стрелочному вольтметру;
• Цифровые. Цифровые тахометры применяют в составе современных компьютеризированных панелей и управляются программно-техническими средствами. Самостоятельная установка тахометра такого типа практически невозможна.

Выбор тахометра

Тахометры используются преимущественно в автомобилях. Они устанавливаются для контроля работы двигателя.

Для того чтобы определение работы двигателя было максимально точным необходимо позаботиться о том, как правильно выбрать тахометр.

Многие опытные мотоциклисты, которые имеют большой опыт в тюнинге мотоциклов, предлагают использовать отечественные тахометры. Это связано с тем, что они практически не вызывают трудностей во время установки. К тому же немаловажным фактором в пользу выбора отечественного тахометра является стоимость. Она очень низкая и приемлемая.

Многие мотоциклисты считают, что лучше всего выбрать тахометр импортного производства. Считается, что он обладает более точными показаниями. К тому же он отлично подходит на мотоциклы импортного производства.

Способы включения тахометра

Информацию о частоте вращения двигателя внутреннего сгорания можно считать с:

• генератора;
• датчика частоты вращения коленчатого вала;
• датчика частоты вращения распределительного вала;
• импульса управления катушкой зажигания.

Генераторы некоторых автомобилей (например, Volkswagen T4) имеют дополнительный вывод переменного напряжения, частота которого зависит от частоты вращения двигателя. В этих машинах сигнал на тахометр подается из этой точки.

Нерационально менять генератор только для установки тахометра.

Схема подключения тахометра

Датчики частоты вращения коленчатого и распределительного вала работают на электромагнитном принципе. На более ранних автомобилях устанавливались датчики, использующие эффект Холла. В любом случае электрический импульс, вырабатываемый этими устройствами, имеет амплитуду не более 5В, их внутреннее сопротивление не менее 200 Ом. Для того чтобы осуществить подключение тахометра к этим датчикам, необходим дополнительный усилитель. Эффективнее всего использовать более мощный импульс, приходящий к катушке зажигания.

Установка и подключение

Монтаж тахометров, дополнительно устанавливаемых на мотоцикл, довольно прост. Кронштейн, закрепленный на корпусе изделия, позволяет легко установить прибор на один из болтов крепления руля к вилке.

Установить изделия на руль в наиболее удобном для обзора месте позволит применение специальной крепежной муфты для установки дополнительного оборудования. Ее можно без труда приобрести за 200÷300 рублей в любом магазине аксессуаров для мотоциклов. Некоторые модели тахометров имеют такие крепежные приспособления уже в комплекте поставки.

Некоторые производители в составе с самим измерительным прибором поставляют полный набор самых различных крепежных элементов и проводов для подключения.

Схема подключения довольно проста и не вызовет затруднений даже у не очень «продвинутых» в электрике байкеров (к сведению: расцветка проводов указана для тахометров от китайских производителей):

• один короткий провод (как правило, черный) подключаем к коммутируемому «+» замка зажигания;
• второй короткий (зеленый) – к раме мотоцикла (в удобном месте);
• третий короткий (черно-желтый) – к низковольтному контакту катушки, идущему на прерыватель;
• два длинных тонких провода (черный и красный) – параллельно лампочке подсветки спидометра.

Важно! Провода подключения тахометров американских и европейских производителей имеют другую расцветку. Но в отличие от китайских поставщиков в комплекте обязательно присутствует схема подключения устройства.

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

• Трамблерный с одной катушкой зажигания;
• Бестрамблерный со сдвоенной (тройной, четверной в зависимости от количества цилиндров, деленных на 2) катушкой зажигания;
• Индивидуальный (на каждую свечу зажигания).

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Техническое решение

Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник. Любая катушка зажигания имеет вывод (клемму) +15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто — второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.

Следующей, более сложной задачей является электрическое соединение узлов. В качестве проводника следует взять многожильный медный провод сечением не менее 2 кв.мм. с полихлорвиниловой изоляцией.

Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений. Для этого проще воспользоваться упругой струной. Наконец, соединяют проводник с сигнальным выводом тахометра. В некоторых автомобилях, предусматривающих модификации с тахометром и без него, можно просто поменять приборную панель, найти штатный проводник и подключить его к катушке зажигания.

Подключение устройства своими руками

Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Это не вызовет сложностей, ведь проводов лишь три. Первое, что следует сделать – это взять провод от тахометра в подкапотное пространство. Проще всего это получится сделать через отверстие троса спидометра. Дальше понадобится кусок проволоки. Она должна быть где-то один метр длиной, тонкая и жесткая. С одного конца при помощи изоленты закрепите провод от прибора. Старайтесь работать аккуратно. Другой конец проволоки аккуратно вставьте в отверстия троса и толкайте. Подключение электронного тахометра можно осуществить следующим образом. Плюсовой провод подключается к катушке зажигания (контакт Б). Сигнальный провод подключите к контакту К все той же катушки. Минус соедините с массой. Работайте максимально аккуратно, провода очень тонкие и очень ненадежные.

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

На первом этапе испытаний заводят двигатель, проверяют работоспособность системы (отклонение стрелки на холостых оборотах). Как правило, частота оборотов в этом режиме находится в пределах 800 – 1000 об/мин.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

Рекомендуем прочитать:

Целесообразность прямотока, инструкция по установке

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Читайте в этой статье

Как подключить счетчик моточасов на питбайк

Что бы разобраться, как подключить счетчик моточасов на питбайк, необходимо определиться с вопросом, какой счетчик лучше выбрать? Большинство владельцев мототехники отдает свой выбор в пользу первого вида, так как счетчики активирующийся от вибрации, по отзывам пользователей, оставляют желать лучшего. Если Работающий двигатель вибрирует не сильно, то счетчик может не сработать. А вот у счетчиков, которые активируются от питания, меньшая точность, чем у других видов.

После того как вы определились какой же вид счетчика подходит именно вам, разбираемся как поставить счетчик моточасов на питбайк и начинаем его подключать.

У нас есть комплект, в который входят сам счетчик, провод и два самореза с помощью которых мы будем крепить его. Заказать такой счетчик вы можете на сайте PITBIKER.RU, а так же другие аксессуары и запчасти. Как подключить счетчик моточасов на питбайк?. На самом деле все очень просто, даже для новичка. Необходимо взять счетчик, на нем вы увидите прорезь, в которую нужно вставить провод. Закрепляем сам счетчик на любом удобном вам месте, удобнее всего будет закрепить его на руле. Закрепить можно с помощью скотча специального клеящегося с двух сторон или на супер клей.

Как установить счетчик моточасов

Сам счетчик моточасов имеет размер спичечного коробка. И его легко установить на любом подходящем для вас месте. Корпус счетчика водонепроницаемый. Батарея встроена, возможности замены нет. Это значит, что срок службы данного устройства зависит от того сколько будет работать батарейка. Обычно срок службы моточасов составляет пять лет.

В состоянии покоя устройство будет показывать моточасы , которые наработал двигатель за все время использования, при этом расходоваться батарея не будет. При запущенном двигателе на экране часов покажется частота вращения коленчатого вала.

На корпусе размещены две кнопки, с их помощью можно поставить число тактов, выключить тахометр, сделать сброс наработанных моточасов, выставить время до следующего сервисного обслуживания.

Установить режим работы счетчика моточасов нужно следующим образом:

• Устанавливаем режим работы тахометра: Удерживаем левую кнопку пару секунд ,пока на экране не появятся значения( 1,2,3,4). Первое значение для работы с двигателями, в которых импульс передается в свечу зажигания один раз за один такт работы. Второе соответственно показывает значение за два такта. Третье значение показывает импульс , который подается на свечу зажигания один раз за четыре такта. Четвертое отключает тахометр.
• Устанавливаем время до следующего сервисного обслуживания, нажимает правую кнопку, как же удерживая ее. После появления на дисплее надписи «Сервис», удерживаем левую кнопку до появления на дисплее цифры обозначающей 1/10 сотни, десятки, единицы, тысячи часов до сервисного обслуживания.

Как подключить счетчик моточасов на мотоцикл

Рассмотрим еще один вариант крепления счетчика моточасов на питбайк или мотоцикл. Можно сделать крепления с помощью стяжек. В этих случаях нам не понадобятся саморезы, которые идут в комплекте, да и просверливать лишние дырки я считаю, нет надобности, потому что есть масса вариантов, как подключить счетчик моточасов. Затем протягиваем провод от катушки, который идет к свече. А дальше необходимо намотать от трех до пяти витков провода (некоторые наматывают и больше). Все зависит от длины самого провода. И так же стяжками можно закрепить провод, что бы он не болтался.

И так мы разобрались как подключить датчик моточасов на питбайк. Если у вас возник вопрос как подключить счетчик моточасов на мотоцикл, то схема точно такая же, крепим на бронепровод который идет от катушки к свече. Надеюсь вам была полезна данная статья.

Как подключить датчик моточасов

Датчик моточасов можно подключить к любому проводу, где есть напряжение во время работы двигателя. Варианты подключения будут следующие:

• Подключение датчика к зажиганию
• Подключение датчика моточасов к датчику аварийного давления

В случае подключения датчика моточасов к зажиганию, показания будут слегка неточны. Потому что, зажигание может быть включено при неработающем двигателе.

Подключить датчик моточасов так же можно к датчику аварийного давления масла. Минус данного метода подключения в, том, что давление маленькое на холостых оборотах. Прибор не будет учитывать время.

Схема подключения тахометра к мотоциклу

Схема подключения тахометра к мотоциклу принципиально не отличается от его монтажа на автомобиль ВАЗ-2106. Вход прибора соединяется с выходом первичной обмотки катушки, после чего к АКБ подключается плюсовый и минусовый провод. Установка тумблера на плюсовую линию позволит существенно экономить заряд батареи при простое мотоцикла.

Двухцилиндровый агрегат с одноканальным зажиганием должен быть оборудован выпрямителем. К его выходу подключается АКБ, питающая тахометр. При прямом подключении ТХ-193 к генератору, устройство выйдет из строя в самый короткий срок.

В случае с двухканальным зажиганием, для передачи импульсов с обоих цилиндров необходимо создать идентичную входную линию тахометра. Просверлив дополнительное отверстие в днище, подключите провод к клемме прибора.

Трехцилиндровые мотоциклы, как правило, оснащаются трехканальными системами зажигания. Подключение к тахометру в данном случае производится из любых двух катушек. Таким же образом осуществляется и подача импульсов у многоцилиндровой техники, но здесь целесообразней использовать модели, предназначенные для данного типа двигателя.

Подключение тахометра к одноцилиндровому агрегату производится чуть сложнее. Здесь необходимо отрегулировать резистор R7, отвечающий за чувствительность измерительного устройства. При необходимости (недостатке мощности), следует удвоить мощность конденсатора C5, после чего произвести повторную регулировку резистора.

Как самостоятельно установить тахометр

Подключение через ЭБУ
Процесс установки тахометра на автомобиль с бензиновым двигателем отличается от монтажа данного контрольно-измерительного прибора на машину с дизельным мотором. Исходя из этого, в статье будут рассмотрены оба способа установки.

Монтаж тахометра на транспортное средство с бензиновым ДВС

При бесконтактной системе зажигания
Если к прибору прилагается схема подключения тахометра, то настоятельно рекомендуется детально ее изучить и производить подключение согласно сопровождающей документации. В случае отсутствия схемы установка прибора осуществляется в несколько этапов:

1. Прибор, в зависимости от вида, закрепляется либо в соответствующее посадочное место на приборной панели, либо на ее поверхности.
2. Провод, имеющий черный цвет, подключается к корпусу (массе) транспортного средства.
3. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания.
4. Третий провод прибора может быть окрашен в любой цвет. Его необходимо подключать с учетом того, какая система зажигания установлена на автомобиле. Если система контактная – тахометр должен быть соединен с прерывателем трамблера. При бесконтактной системе зажигания прибор соединяется с коммутатором напряжения.
5. Для обеспечения подсветки дисплея, если она предусмотрена производителем, прибор следует подключить к предназначенной для этого клемме на замке зажигания.

Как подключить при контактной системе зажигания

Монтаж тахометра на транспортное средство с дизельным ДВС

Подключать прибор следует к генератору, поэтому монтаж тахометра лучше всего проводить на смотровой яме или эстакаде. Перед началом работ осуществляется демонтаж защиты генератора. Далее на генераторе нужно отыскать клемму с латинской буквой «w» и осуществить подключение к ней выходного провода тахометра.
Схема задней панели тахометра
На следующем этапе замыкается контакт, который отходит от масляного насоса. Выполняется данное действие для того, чтобы тахометр выдавал достоверные показания.
Дизельный
Следует отметить, что иногда отыскать клемму генератора с латинской буквой «w» не представляется возможным. В этом случае нужно разобрать генератор, соединить один из трех проводов, которые соединяют обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратной последовательности.
Схема включения тахометра от Волги
В заключение надо отметить, что установка тахометра – не очень сложная работа, однако категорически не рекомендуется приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля. Без твердой уверенности в собственных возможностях лучше всего предоставить автомобиль в распоряжение квалифицированных работников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство.

Установка и подключение

Монтаж тахометров, дополнительно устанавливаемых на мотоцикл, довольно прост. Кронштейн, закрепленный на корпусе изделия, позволяет легко установить прибор на один из болтов крепления руля к вилке.

Установить изделия на руль в наиболее удобном для обзора месте позволит применение специальной крепежной муфты для установки дополнительного оборудования. Ее можно без труда приобрести за 200÷300 рублей в любом магазине аксессуаров для мотоциклов. Некоторые модели тахометров имеют такие крепежные приспособления уже в комплекте поставки.

Некоторые производители в составе с самим измерительным прибором поставляют полный набор самых различных крепежных элементов и проводов для подключения.

Схема подключения довольно проста и не вызовет затруднений даже у не очень «продвинутых» в электрике байкеров (к сведению: расцветка проводов указана для тахометров от китайских производителей):

• один короткий провод (как правило, черный) подключаем к коммутируемому «+» замка зажигания;
• второй короткий (зеленый) – к раме мотоцикла (в удобном месте);
• третий короткий (черно-желтый) – к низковольтному контакту катушки, идущему на прерыватель;
• два длинных тонких провода (черный и красный) – параллельно лампочке подсветки спидометра.

Важно! Провода подключения тахометров американских и европейских производителей имеют другую расцветку. Но в отличие от китайских поставщиков в комплекте обязательно присутствует схема подключения устройства.

ТАХОМЕТР ОТ ВАЗ 2106

Идея поставить тахометр от шахи появилась давно. Вот тока руки не доходили до того, чтоб этим заняться. Но всё же такой момент настал. Радостный я поставил его на моц, но произошла заминка – показывал он в 2 раза меньшую частоту, чем должен был.

Тахометр был вытащен из тачки знакомого, которую он отдал мне на разбор года три назад. Мотоциклами я тода не занимался и потому тахометр валялся в гараже. Руки до него дошли тока сейчас. Тахометр ТХ 193. У него имеется 3 разъёма для подключения:
+12 вольт, масса, вход с катушки зажигания (‘M’).

Радостный я поставил его на моц, но произошла заминка – показывал он в 2 раза меньшую частоту, чем должен был.

Решился переделать. Суть переделки заключается в замене конденсатора, который стоит в цепи амперметра.

Приступим к делу.

Для начала надо тахометр разобрать. Это не так уж и сложно (как оказалось) — сзади отвинчиваем три шурупчика. Затем, поддев металлическую оплётку, которая удерживает пластмасску, держащую стекло, снимаем их (оплётку с пластмасской и стеклом). Важно сделать это как можно аккуратнее, чтобы не испортить внешний вид прибора.
Итак, мы его разобрали. Теперь самое главное – заменить коденсатор. Какой? Вот этот:

Его ёмкость 0.22 мкФ. Для того чтоб тах не врал надо эту ёмкость увеличить в 2 раза. Есть 2 способа – либо искать кондёр на 0.44 мкФ, но таких нет((( Зато есть на 0.47 мкФ), либо к имеющемуся подпаять аналогичный кондёр ёмкостью 0.22 мкФ (как делал я). Кто какой способ выберет – дело личное. Для меня второй способ оказался проще в силу того, что у меня уже был аналогичный кондёр на 0.22 мкФ. Такие конденсаторы можно выпаять из старых мафонов, теликов и т.д.
После перепайки производим вышеперечисленные действия в обратном порядке.
Теперь про подключение. Один провод с +12 В после замка зажигания цепляем к соответствующему разъёму на тахе, с массой аналогично. А на клемму ‘М’ таха кидаем провод с катушки зажигания, тока с того контакта, куда воткнут провод с распределителя зажигания. Наслаждаемся работой переделанного прибора.

ЗЫ: для более точных показаний их можно отрегулировать подстроечным резюком, находящимся на плате таха.
За фотки просьба карданами не бить, поскольку это вовсе не фотки, а отсканированный тахометр!

Как подсоединить тахометр на урал

Измеритель оборотов является неотъемлемой частью большинства современных мотоциклов. Прибор позволяет следить за нагрузкой на двигатель, что очень важно при выборе скорости и передачи на отдельном участке дороги.

Установка тахометра на модели, базовая комплектация которых не предусматривает его наличие — вполне реальное и часто практикуемое действие среди владельцев отечественной мототехники.

Подключение тахометра на мотоцикл отечественного производства
Наиболее подходящим устройством для этой цели является тахометр ТХ-193, входящий в базовую комплектацию автомобиля ВАЗ-2106. Удобный, точный, малогабаритный и экономичный, прибор выдерживает тряску, вибрацию и прочие особенности передвижения по нашим дорогам. Не меньшим преимуществом является и его низкая стоимость относительно специализированных мотоциклетных вариантов.

Подключение тахометра на мотоцикл начинается с установки устройства в предварительно закрепленный на приборной панели слот от нерабочего или ненужного спидометра. В случае его отсутствия используются такие подручные материалы, как аккуратно обрезанная банка из-под кофе и т.п. Тахометр при этом должен сидеть ровно, так, чтобы провода свободно проходили через приборную панель и не были придавлены самим устройством.

Установка детали предполагает соответствующее обрезание корпуса прибора и перенос контрольных лампочек подсветки, однако большинство владельцев отечественной техники предпочитают заменять стандартные лампочки светодиодами. Данные источники света над обычными лампами накаливания имеют ряд следующих преимуществ:

• Высокая яркость.
• Большой угол рассеивания.
• Малые размеры.
• Длительный срок службы.
• Низкая стоимость.

Для их монтажа следует просверлить в днище корпуса тахометра дыры (по одной под каждой из 8-ми делений шкалы прибора). Затем диоды вставляются в просверленные отверстия и подключаются к центральной проводке. Разборку измерительного устройства следует производить с особой аккуратностью.

Схема подключения тахометра к мотоциклу

Схема подключения тахометра к мотоциклу принципиально не отличается от его монтажа на автомобиль ВАЗ-2106. Вход прибора соединяется с выходом первичной обмотки катушки, после чего к АКБ подключается плюсовый и минусовый провод. Установка тумблера на плюсовую линию позволит существенно экономить заряд батареи при простое мотоцикла.

Двухцилиндровый агрегат с одноканальным зажиганием должен быть оборудован выпрямителем. К его выходу подключается АКБ, питающая тахометр. При прямом подключении ТХ-193 к генератору, устройство выйдет из строя в самый короткий срок.

В случае с двухканальным зажиганием, для передачи импульсов с обоих цилиндров необходимо создать идентичную входную линию тахометра. Просверлив дополнительное отверстие в днище, подключите провод к клемме прибора.

Трехцилиндровые мотоциклы, как правило, оснащаются трехканальными системами зажигания. Подключение к тахометру в данном случае производится из любых двух катушек. Таким же образом осуществляется и подача импульсов у многоцилиндровой техники, но здесь целесообразней использовать модели, предназначенные для данного типа двигателя.

Подключение тахометра к одноцилиндровому агрегату производится чуть сложнее. Здесь необходимо отрегулировать резистор R7, отвечающий за чувствительность измерительного устройства. При необходимости (недостатке мощности), следует удвоить мощность конденсатора C5, после чего произвести повторную регулировку резистора.

Рекомендуем прочитать:

Целесообразность прямотока, инструкция по установке

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Читайте в этой статье

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.
Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Идея поставить тахометр от шахи появилась давно. Вот тока руки не доходили до того, чтоб этим заняться. Но всё же такой момент настал. Радостный я поставил его на моц, но произошла заминка – показывал он в 2 раза меньшую частоту, чем должен был.

Тахометр был вытащен из тачки знакомого, которую он отдал мне на разбор года три назад. Мотоциклами я тода не занимался и потому тахометр валялся в гараже. Руки до него дошли тока сейчас. Тахометр ТХ 193. У него имеется 3 разъёма для подключения:
+12 вольт, масса, вход с катушки зажигания (‘M’).

Радостный я поставил его на моц, но произошла заминка – показывал он в 2 раза меньшую частоту, чем должен был.

Решился переделать. Суть переделки заключается в замене конденсатора, который стоит в цепи амперметра.

Приступим к делу.

Для начала надо тахометр разобрать. Это не так уж и сложно (как оказалось) — сзади отвинчиваем три шурупчика. Затем, поддев металлическую оплётку, которая удерживает пластмасску, держащую стекло, снимаем их (оплётку с пластмасской и стеклом). Важно сделать это как можно аккуратнее, чтобы не испортить внешний вид прибора.
Итак, мы его разобрали. Теперь самое главное – заменить коденсатор. Какой? Вот этот:

Его ёмкость 0.22 мкФ. Для того чтоб тах не врал надо эту ёмкость увеличить в 2 раза. Есть 2 способа – либо искать кондёр на 0.44 мкФ, но таких нет((( Зато есть на 0.47 мкФ), либо к имеющемуся подпаять аналогичный кондёр ёмкостью 0.22 мкФ (как делал я). Кто какой способ выберет – дело личное. Для меня второй способ оказался проще в силу того, что у меня уже был аналогичный кондёр на 0.22 мкФ. Такие конденсаторы можно выпаять из старых мафонов, теликов и т.д.
После перепайки производим вышеперечисленные действия в обратном порядке.
Теперь про подключение. Один провод с +12 В после замка зажигания цепляем к соответствующему разъёму на тахе, с массой аналогично. А на клемму ‘М’ таха кидаем провод с катушки зажигания, тока с того контакта, куда воткнут провод с распределителя зажигания. Наслаждаемся работой переделанного прибора.

ЗЫ: для более точных показаний их можно отрегулировать подстроечным резюком, находящимся на плате таха.
За фотки просьба карданами не бить, поскольку это вовсе не фотки, а отсканированный тахометр!

Как правильно подключить тахометр на мотоцикл Урал?

Мотоцикл Урал — это классическое русское транспортное средство, которое обладает своей неповторимой атмосферой и характером. Чтобы владение мотоциклом стало еще более комфортным и информативным, многие владельцы решают установить тахометр. В этой статье я расскажу, как правильно подключить тахометр на мотоцикл Урал.

Необходимые инструменты и компоненты

Прежде чем начать процесс подключения тахометра, вам понадобятся следующие инструменты и компоненты:

• Отвертки (крестовая и прямая)
• Крепежные элементы (винты, гаечки)
• Спираль витая пары
• Тахометр
• Инструкция по установке тахометра

Подключение тахометра

Шаг 1. Подготовка мотоцикла: перед началом работы убедитесь, что двигатель мотоцикла выключен и аккумулятор отсоединен. Вам также понадобится схема проводки мотоцикла Урал, которую вы можете найти в руководстве по эксплуатации или обратиться к сервисному центру Урал.

Шаг 2. Поиск подходящего места размещения тахометра: выберите место на панели приборов, где можно установить тахометр так, чтобы он был хорошо виден и удобен в использовании.

Шаг 3. Фиксация и подключение тахометра: зафиксируйте тахометр в выбранном месте с помощью крепежных элементов (винтов, гаек). Затем, согласно схеме проводки мотоцикла, подключите тахометр к питанию и сигнальному проводу. Будьте внимательны и следуйте инструкции, предоставленной производителем тахометра.

Шаг 4. Подключение зажигания: для более надежной работы тахометра необходимо подключить его к системе зажигания мотоцикла. Существует несколько способов подключения зажигания, но рекомендуется обратиться к сервисному центру Урал за конкретными рекомендациями и схемой.

Завершение установки

После того, как вы правильно подключили тахометр и проверили работу его функций, установка завершена. Убедитесь, что все крепежные элементы надежно закреплены, и провода безопасно спрятаны от повреждений. При использовании тахометра соблюдайте технику безопасности на дороге и не допускайте отвлечения внимания от управления мотоциклом.

Теперь вы знаете, как подключить тахометр на мотоцикл Урал. Не забывайте, что установку сложных компонентов лучше доверить профессионалам, особенно если у вас нет опыта работы с электропроводкой. В случае возникновения трудностей или вопросов обратитесь к специалистам или сервисному центру Урал.
