Светодиодная лента в панель приборов своими руками!

Сегодня вам будет представлено чтиво об улучшении подсветки приборной панели в Toyota caldina.

Как я понял, штатная подсветка, именно приборных панелей, во многих тойотах конца 90х — начала 00х оставляет желать лучшего. Кроме оптитрона конечно (видел на 100х марках, смотрится красиво очень), ну и может еще пары троек моделей.

В калдине подсветка приборки мне показалась не просто плохой, а совершенно не приемлемой для настоящей тойоты.

Возможно, это из-за того, что мои глаза любят много света. Да и вообще всегда приятно, когда ты сидишь такой за рулем в темное время суток, а перед рулем все ярко светится и отражается в арках приборной панели. А тут еще и осень, как раз начало того времени, когда ты не замечаешь, что день вообще существует, кругом одна только ночь.

Необходимость добавления как больше света в своей обстановке обусловлена также тем, что в Екб нифига, мать его, нет солнца вообще. Вот на моей памяти последний хороший солнечный день был где то в самых первых числах октября. И так тут всегда. Что ни день, то хрень.

Короче, когда машина была пригнана из Челябинска, решил во что бы то ни стало сделать подсветку приборке ярче.

Старый хозяин впихнул в приборку 4 бичевские светодиодные лампочки красного цвета.

Мало того, что они светили кое как, так сам красный цвет меня просто вымораживал не по детски. Нифига не видно, глаза щурятся, напрягаются и устают.

А с виду так вообще, как будто это подсветка не тойоты, а какого-нибудь дроченого Логана.

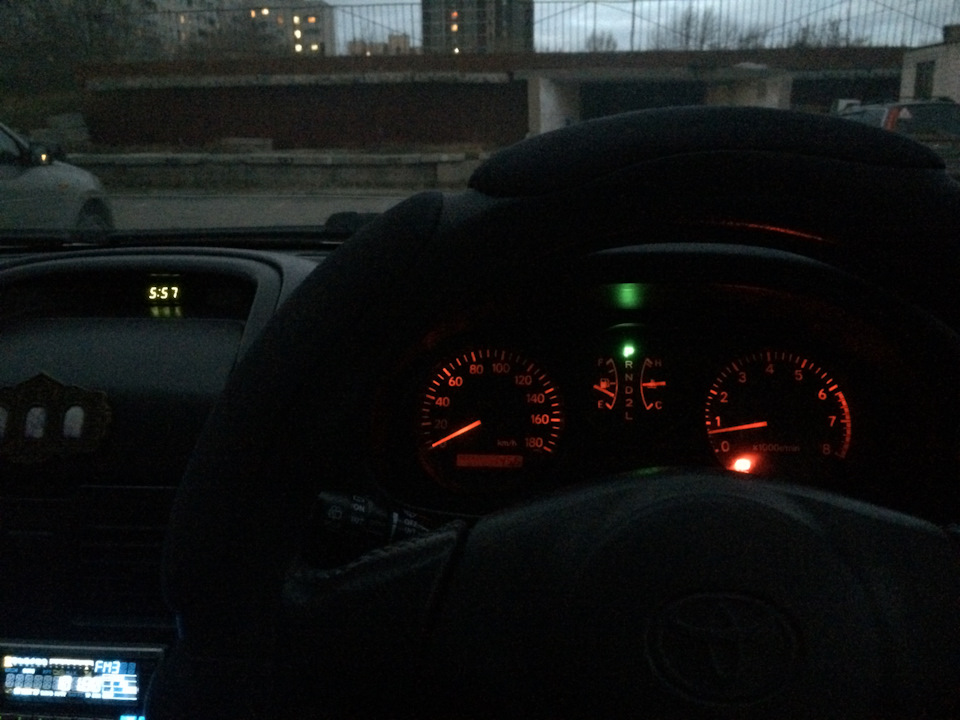

Вот так все освещалось:

Фото в бортжурнале Toyota Caldina (210)

И наконец, просвятившись на эту тему в интернетах я втарился всем необходимым и приступил к работе.

Вообще, в нэте нашел интересную и очень хорошую статью, про то как паять светодиодную ленту.
Статья реально помогла в работе.

Что нужно для всего этого:

1. Паяльник немощный не мощный. 25-40Вт. Я купил в ОBI за 400 на 30Вт. Паял идеально!;
2. Припой ПОС-60;
3. Флюс гель;
4. Канифоль.
5. 1 метр медного провода 0,5 квадрата. Можно одножильного, можно двухжильного, без разницы.
6. Светодиодная лента 30см. (или 18 квадратиков). Лента должна быть нормально собрана. Качество сборки в целом можно определить с виду по равномерности распределения светодиодных ламп на ленте, отсутствия неровностей, отслоений. Цвет мне нужен был исключительно белый, потому что он мне просто нравится. Глаза от него не устают.

На все материалы ушло рублей 600.

Бывают еще светодиодные ленты RGB. Там один + и несколько — и, если минусы перепаять между собой, то свет будет еще ярче (видел на драйв2 у кого-то). Мне хватило обычной.

Теперь, как полагается, сам процесс:

1. Вытаскивем панель.

Для начала открутил крестовой отверткой 2 болтика наверху оправы приборной панели (болты находятся над спидометром и тахометром).

Снял оправу панели. Снимается очень легко, усилий прилагать не нужно. Получил доступ к самой панели.

Фото в бортжурнале Toyota Caldina (210)

Далее открутил 3 самореза, которыми держится вся панель. Немного оттянул ее на себя и выдернул 3 большие фишки с обратной стороны.

Все, панель можно вытаскивать.

Тут видел, что некоторые люди, чтоб вытащить панель даже снимают руль. Однако мне этого делать не пришлось.

Нужно только опустить рулевую колонку максимально вниз. Затем подтянуть панель на себя, пока она не упрется в руль и как бы тянуть ее влево вниз и одновременно поворачивать руль в эту же сторону.

Снимается вообще спокойно.

Все, панель стащили, теперь ее надо разобрать.

2. Разбираем панель.

Принес эту всю ерунду домой. Сел разбирать.

Процесс разбора очень легкий.

Сначала аккуратно чем нибудь пластиковым (я использовал специальные лопатки для разбора обшивки салона) отщелкиваем зажимы остекления панели, которое потом само снимется.

После этого отщелкиваем зажимы окантовки датчиков и также снимем эту окантовку.

Получается вот так.

Фото в бортжурнале Toyota Caldina (210) Фото в бортжурнале Toyota Caldina (210)

Теперь нужно снять шкалы приборов (спидометр, указатели бензина и давления масла, тахометр).

Для этого сначала с обратной стороны панели выкрутил удерживающие шурупы, какие, указл на фото желтыми кружочками.
(4 на спидометр, 4 на тахометр и по 3 на масло и бенз).

Фото в бортжурнале Toyota Caldina (210)

Теперь один момент. После того как выкрутил шурупы, чтобы приборы легко снимались нужно отогнуть скобы-контакты, которые находятся в том же месте, где выкручиваются шурупы.

Фото в бортжурнале Toyota Caldina (210)

Теперь все легко снимается. Поддеваем аккуратно все приборы с другой стороны. Вытаскиваем и убераем, чтоб не мешали.

За стрелки не дергать!

Фото в бортжурнале Toyota Caldina (210)

Все, панель разобрали.

Фото в бортжурнале Toyota Caldina (210)

3. Паяем, Джонии, мать его.

Теперь самое сложное, но все же на самом деле простое.

Очищаем салфетками полость панели от пыли, не более. Чистить там все, как у кота шарики, думаю, нет смысла.

Можно еще сразу вытащить лампочку, которая идет на подсветку одометра. Там тоже скапливается пыль. Если с этой лампочки снять колпачок, то одометр будет видно очень хорошо. У него будет обычная желтая подсветка.

Сразу встал вопрос. Как же запитать провода к электрике?

Тут, опять таки, помогла находчивость и стремление к экономии.

Я вытащил старый светодиод из цоколя.

Из цоколя светодиода, предварительно выпрямив его проводки, вытащил сам светодиод.

Зачистил свои медные 0,5 провода, запихал их в цоколь светодиода, загнул и вставил в цоколь подсветки. Изи.

Фото в бортжурнале Toyota Caldina (210) Фото в бортжурнале Toyota Caldina (210)

Далее по месту проклейки ленты внутри панели наклеил изоленту в 2 слоя. Чтоб все контакты соприкасались именно с изолентой, а не с пластиком. Оставшиеся свободными 2 отверстия от цоколей ламп подсветки плотно заклеил изолентой.

На первую половину приборки отрезал ленту в 3 квадратика и еще в 6 квадратиков. На вторую так же.

Примерил, чтоб все подходило и начал паять.

Припял + и — проводов к + и — на светодиодной ленте на 3 квадратика.

С другой стороны опять припаял провода и припаял снова к куску ленты в 6 квадратиков.

Весь процесс пайки не сложный.

Нужно зачистить провода, растопить канифоль, окунуть их туда, потом паяльником растопить припой и нанести его на провод, чтоб получилась капля.

На контактах ленты нужно намазать флюс гелем, аккуратно сделать там каплю припоя. Потом получившиеся 2 капли (на проводе и контакте) прикокнуть и дотронуться паяльником, они растят и провод утопится в припое.

Вот и все. Как правильно паять хорошо расписано в ссылке на статью, которую я прикрепил в начале.

В общем, спаял одну сторону, получилось так:

Фото в бортжурнале Toyota Caldina (210)

Спаял вторую, получилось так:

Фото в бортжурнале Toyota Caldina (210)

Вот и все. В обратной последовательности все собрал (одел приборы, загнул контакты, прикрутил саморезы, одел оправу приборов, одел защитное стекло).

Стекло неплохо было бы полирнуть, т.к. оно все в царапинах, но до этого руки не дошли.

Всю панель так же слева из под низу запихиваем и одновременно поворачиваем руль вправо. Все заходит без проблем.

Далее подключил разъемы.

Момент истины. Включаю габариты и тут бац! Левая сторона отлично горит, правая не горит вообще, от слова "совсем".

Да еп твою … "пошто так то" думаю. Ладно, посидел и тут осенило, что походу перепутал + и — в цоколе лампы с правой стороны. Тут же вытащил цоколь, просто повернул его на 90% в руке и опят воткнул.

Все загорелось! Ништяк.

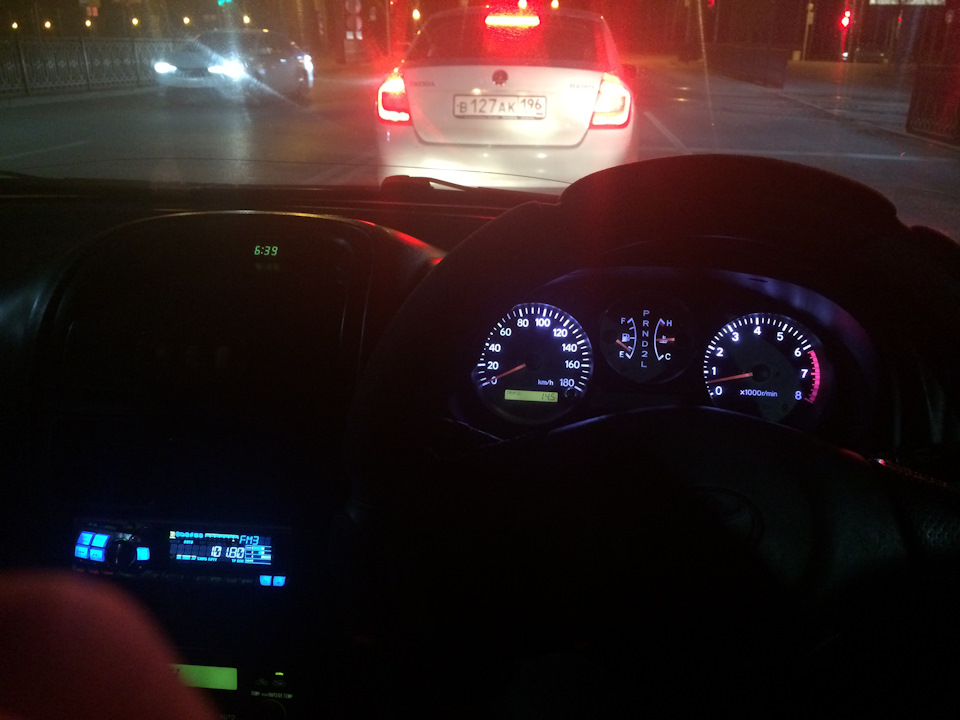

Тепер сравним как было и как стало.

Фото в бортжурнале Toyota Caldina (210) Фото в бортжурнале Toyota Caldina (210)

Фото в бортжурнале Toyota Caldina (210) Фото в бортжурнале Toyota Caldina (210) Фото в бортжурнале Toyota Caldina (210)

По итогу свет получился голубоватым, но не синим. Для меня самое идеальное. Не напрягает глаза.

К тому же разница в яркости очевидна. Даже днем подсветку видно хорошо. В темное время суток передвигаться вообще каеффф)))).

На счет надежности такого "самопала" не знаю. Но люди пишут, что все работает нормально и не перегорает, если не юзать стартер с включенными габаритами и не садить акум.

Плохая подсветка панели приборов как сделать лучше

Подсветка панели приборов: как сделать своими руками

Приборная панель позволяет водителю осуществлять контроль за основными рабочими параметрами автомобиля, считывать показания различных датчиков, индикаторов и приборов.

За последние несколько лет приборные панели сменили аналоговые приборы на цифровые, подсветка щитка приборов также изменилась для упрощения считывания информации и повышения общей информативности.

По этой причине многие водители меняют обычные лампочки подсветки приборной панели на более современные решения:

  • для улучшения внешнего вида салона;
  • в целях повышения качества считывания информации.

При этом замена лампочек в приборной панели может быть осуществлена практически на любом автомобиле самостоятельно. Подробнее читайте в нашей статье.

Когда менять подсветку панели приборов

Подсветка приборной панели

Современные авто сегодня оснащаются диодной подсветкой или имеют комбинированную схему (цифровые панели и диодная подсветка отдельных кнопок). Что касается более старых машин, в этом случае используются обычные лампочки и аналоговые приборы.

Установка современных диодных ламп подсветки позволяет:

  1. изменить внешний вид щитка приборов;
  2. поменять общий цвет подсветки панели приборов;
  3. получить качественное освещение приборной панели.

В результате можно рассчитывать на общую модернизацию и повышенную безопасность при езде (улучшенная подсветка позволяет быстро и точно считывать информацию в темное и светлое время суток).

Также при условии грамотной инсталляции водитель может рассчитывать на повышение уровня комфорта (возможность регулировки яркости подсветки, подбор оптимального цвета и т.д.). Это позволяет снизить утомляемость и нагрузку на глаза, особенно в темное время суток.

Какие лампы в приборную панель лучше установить

Замена ламп подсветки приборов

Прежде всего, при выборе ламп в приборку оптимальным решением будет использование светодиодов. Такое решение наиболее эффективно, так как диоды светят ярко и равномерно, а также имеют большой срок службы.

  • Светодиоды отличаются небольшими размерами, при этом светят ярко. Благодаря такой особенности их можно устанавливать практически в любом месте (в области щитка, использовать для подвески кнопок, регуляторов и других элементов).
  • Диоды не сложно перепаять, при этом даже небольшое их количество позволяет получить равномерную и эффективную подсветку.

Диодная подсветка панели приборов может быть выполнена следующим образом:

  1. При помощи отдельных светодиодных элементов. Данный метод позволяет организовать качественное освещение, при необходимости можно сделать тюнинг (ставятся диоды разного цвета).
  2. С использованием диодной ленты. В этом случае можно поменять общее цветовое решение можно проще и быстрее (лента имеет самоклеющуюся основу), однако в плане оригинальности лента проигрывает отдельным диодам. Также минусом является частая необходимость замены всей ленты при условии перегорания диодов в цепи.

Подсветка щитка приборов: как заменить

Замена подсветки приборной панели

Чтобы установить диодные лампочки в приборную панель, необходимо приобрести диоды или светодиодную ленту. При этом важно обращать внимание на цвет, яркость и другие показатели.

Рекомендуется покупать светодиоды из одной партии, так как яркость свечения и цветовой оттенок даже двух аналогичных ламп может несколько отличаться. Естественно, после установки это может бросаться в глаза.

Следующим шагом будет установка новых ламп в панель приборов. Чтобы заменить лампочки панели приборов, необходимо:

  • снять клемму «минус» с аккумулятора автомобиля;
  • опустит руль (при наличии регулировок), сдвинуть водительское кресло максимально назад;
  • снять приборную панель (щиток приборов), открутив болты и отсоединив фиксаторы подключенных к щитку проводов;
  • обратите внимание, в зависимости от модели автомобиля процесс снятия щитка может иметь определенные нюансы, что потребует дополнительного изучения (рекомендуется просмотреть мануал, посетить профильные форумы или привлечь сторонних специалистов);
  • следующий шаг — отсоединение стекла (может быть приклеено, в этом случае необходим прогрев феном по периметру стекла);
  • после снятия стекла приборной панели производится замена стандартных лампочек на светодиоды;

Лампочки в фары какие лучше выбрать Рекомендуем также прочитать статью о том, какие лампы в фары лучше установить. Из этой статьи вы узнаете о том, какой тип ламп в фары автомобиля лучше выбрать, ксенон, диоды или галоген, а также на что обращать внимание при подборе автоламп.

Рекомендации

  1. Как правило, при замене ламп подсветки приборов многие владельцы хотят получить высокую четкость и яркость. Обратите внимание, если лампочки на приборной панели слишком яркие, такой яркости свечения бывает достаточно солнечным днем. Однако ночью панель может светиться слишком ярко, на приборы смотреть не комфортно. Результат — высокая утомляемость глаз и сложности со считыванием информации в темное время суток.
  2. Чтобы получить максимум комфорта, параллельно диодным лампам лучше сразу установить дополнительный регулятор яркости. Это даст возможность регулировки яркости подсветки панели приборов. Чтобы изменять яркость, необходимо подключить подсветку через переменный реостат. Данное решение позволит подстраивать интенсивность свечения с учетом различных условий. Обычно такие регуляторы есть в продаже там же, где реализуются и сами диодные лампочки подсветки. При этом важно заранее определить, где данные регулятор будет установлен.

Шумоизоляция авто своими руками Рекомендуем также прочитать статью о том, как сделать шумоизоляцию автомобиля своими руками. Из этой статьи вы узнаете, какую «шумку» для авто лучше выбрать, как наклеивать шумоизоляцию и т.д.

Улучшаем приборную панель автомобиля

Панель приборов один из важных элементов салона, на который обращает внимание водитель, во время езды. Её тюнинг всегда бросается в глаза. Расскажем о принципах и базовых способах улучшения панели. Панель приборов один из важных элементов салона, на который обращает внимание водитель, во время езды. Её тюнинг всегда бросается в глаза. Расскажем о принципах и базовых способах улучшения панели.

Панель приборов мерседес

Говорят, что панель приборов автомобиля, это его внутреннее лицо. На протяжении всего пути водитель посматривает на панель, а в ночное время это то, что подсказывает всю ситуацию на дороге.

В современных иномарках там находится целый комплекс приборов и датчиков, включая небольшие дисплеи.

Как можно оттюнинговать панель приборов

Панель приборов Mazda 3 MPS

Сразу хочется сказать, что границы тюнинга панели приборов ограничены только вашей фантазией, на вкус и цвет выбирать только вам. Но все же в большей части можно выделить замену штатного освещения, добавление освещения датчиков, стрелок и других компонентов.

Кроме освещения можно сменить и внешний вид панели, добавив специальные наклейки на приборы. Таким образом, сменится внешний вид панели приборов. Некоторые автолюбители умудряются самостоятельно делать подобные наклейки, распечатав на лазерном принтере, на самоклеющейся бумаге.

Третий способ и самый дорогой, это полная замена панели приборов на тюнингованную. Чаще всего это может быть полностью другое расположение приборов, разноцветная подсветка, наличие дополнительных приборов. Самым современным считается установка большого дисплея вместо аналоговых приборов, но такое удовольствие будет стоить немалых денег.

Подсветка приборов на основе светодиодов

Свтоедиодные лампы вместо стандартных

Не редко бывает, что тусклая заводская подсветка панели приборов смешивает показатели приборов или вовсе их не видно. Так же из-за такой подсветки устают глаза водителя, что может привести к несчастному случаю.

Самым современным способом считается светодиодная подсветка на основе лент. Во-первых, их легко купить в любом автомагазине, а во-вторых, быстро и легко установить. Первое, что нам понадобится это снять панель приборов, в зависимости от марки и модели автомобиля, панель снимается по-разному, поэтому процесс откручивания и снятия панели описывать не будем.

Далее стоит хорошо дружить с паяльником, потребуется снять штатные лампочки и на их место припаять светодиодную ленту. В качестве крепеже пайки можно использовать два небольших проводка, но не сильно тонких, из-за нагрузки могут перегореть.

Распайка светодиодных лент

Желательно расположить светодиодную ленту равномерно по всей поверхности. Как показывает практика, лучше припаять несколько недлинных лент, чем одну длинную, и вероятность сгорания меньше, и нагрузки на одно питание не будет.

Если же не дружите с паяльником, то лучше обратится к опытным, так как здесь нужно быть аккуратным и тонным, малейшее замыкание может спалить всю панель приборов.

После того, как только припаяли все ленты, стоит проверить, навесным монтажом подключить панель приборов и включить подсветку, если все сделано правильно, все ленты будут светиться. Сами ленты можно прикрепить с помощью двухстороннего скотча, таким образом, подсветка будет распределяться равномерно на все приборы. Остается только собрать все в обратном порядке, закрутить панель приборов и наслаждаться.

Пленка вместо светодиодов

Клеим пленку, меняем цвет подсветки

Более простым способом можно считать использование пленки вместо светодиодов или светодиодной ленты. Плюсом этого способа считается простота и меньшие затраты. Начало работы аналогичное, как и в предыдущем случае. Стоит открутить и снять панель приборов, далее разобрать её до основания, где находится подсветка. Теперь же процедура начинается отличаться. Обычно заводская подсветка белого цвета (в отечественных автомобилях), а цвет меняется благодаря пленке на приборах с обратной стороны.Чем прозрачней пленка, тем ярче будет подсветка приборов, в зависимости от цвета пленки будет и подсветка приборов. Принцип построен таким образом, что свет от стандартной подсветки проходит через пленку, тем самым меняя цвет и подсвечивая приборы.

Цветная подсветка за счет пленки

Здесь как говорят, расцветка будет ограничена вашей фантазией, можно сделать цифры одного цвета, стрелки другого, а линии третьего. Некоторые любители, подчищают наждачной бумагой, нулёвкой, основание приборов с обратной стороны (со стороны подсветки), чтоб ярче казались цифры и показатели. Пленку можно использовать как специальную, так же продается в автомагазинах, так и найти самостоятельно с подручных материалов. Большим плюсом можно считать то, что никаких изменений в электронику не будет внесено, а значит и никакого замыкания не может быть.

Клеим наклейку на приборную панель

Наклейки на панель приборов

Кроме выше наведенных способов относительно изменения цвета подсветки, можно сменить и внешний вид, то есть изображение приборов, как их будет видеть водитель.

Для этого чаще всего используют специальные наклейки. Для этого стоит разобрать панель приборов и добраться до подложки приборов, на которую нанесены значения и цифры.

Стоит помнить, что наклейки продаются под каждую модель, марку и год выпуска автомобиля отдельно. С примера случаев, может быть один и тот же автомобиль, марка и модель, даже год выпуска, а панель приборов разная. В одном будет тахометр, в другом его нет. Поэтому наклейки стоит подбирать очень внимательно.

Прежде чем клеить, примерьте поверхностно на заводскую панель, подходит ли по крепежам, нечего ли не мешает для ровной наклейки. Если же старое покрытие можно снять, то лучше это сделать, новая наклейка будет выглядеть намного симпатичней. Теперь же, когда все подошло поверхность, на которую будете клеить стоит протереть обезжиривателем. Приклейте одну сторону, и прижимая наклейку медленно оттягивайте защитный слой. Разгладить стоит так, чтоб не было воздуха под наклейкой, иначе от температуры через несколько месяцев она отстанет от поверхности.

После пройденных процедур можете собрать все обратно и навесным монтажом посмотреть насколько качественно улучшилась панель приборов. Далее собираем все в обратном порядке, установив панель на положенное место.

Меняем панель приборов на новую

Универсальная панель приборов

Как ранее мы вспоминали, помимо наведенных способов есть еще самый дорогой, но и самый качественный вариант, это полная замена панели приборов. Сейчас в моде панели приборов, в основе которых лежит большой дисплей вместо аналоговых приборов.

Даже на отечественные автомобили можно установить такое чудо и панель приобретет современный вид. При выборе стоит помнить все параметры вашего автомобиля, так как даже разные двигателя могут играть роль в выборе. Такая панель позволить полностью подстроить приборы по вашему вкусу, их расположение, подсветку и другие параметры. Одним словом, сделать все по вкусу водителя. Ниже мы навели видео пример работы такой панели приборов на автомобиле ВАЗ 2114.

В основе такой технологии лежит большой дисплей на всю панель приборов, миникомпьютер на базе Android и набор устройств, Wi-Fi, Bluetooth.

Такая замена обычно недолгая, но дорогостоящая, поэтому прежде стоит подумать, нужно ли вам такое или просто для красоты.

Цена тюнинга панели приборов

Универсальная панель приборов VENATOR

Стоимость деталей может зависит от того, что вы хотите получить в результате. Для примера, светодиодная лента длиной в 10-15 см. обойдется порядка $1-2, если же брать цветную пленку, то затраты итого меньше или вообще можно найти дома в гараже подобную.

Что ж касается дисплея вместо панели приборов, то на тот же ВАЗ 2114 он обойдется в $300-400. Но все же, опять все зависит от модификации, установленного программного обеспечения и набора дополнительных функций такой панели приборов. В среднем замена всей панели занимает пару часов времени.

Светодиодная лента в панель приборов своими руками!

Сегодня вам будет представлено чтиво об улучшении подсветки приборной панели в Toyota caldina.

Как я понял, штатная подсветка, именно приборных панелей, во многих тойотах конца 90х — начала 00х оставляет желать лучшего. Кроме оптитрона конечно (видел на 100х марках, смотрится красиво очень), ну и может еще пары троек моделей.

В калдине подсветка приборки мне показалась не просто плохой, а совершенно не приемлемой для настоящей тойоты.

Возможно, это из-за того, что мои глаза любят много света. Да и вообще всегда приятно, когда ты сидишь такой за рулем в темное время суток, а перед рулем все ярко светится и отражается в арках приборной панели. А тут еще и осень, как раз начало того времени, когда ты не замечаешь, что день вообще существует, кругом одна только ночь.

Необходимость добавления как больше света в своей обстановке обусловлена также тем, что в Екб нифига, мать его, нет солнца вообще. Вот на моей памяти последний хороший солнечный день был где то в самых первых числах октября. И так тут всегда. Что ни день, то хрень.

Короче, когда машина была пригнана из Челябинска, решил во что бы то ни стало сделать подсветку приборке ярче.

Старый хозяин впихнул в приборку 4 бичевские светодиодные лампочки красного цвета.

Мало того, что они светили кое как, так сам красный цвет меня просто вымораживал не по детски. Нифига не видно, глаза щурятся, напрягаются и устают.

А с виду так вообще, как будто это подсветка не тойоты, а какого-нибудь дроченого Логана.

Вот так все освещалось:

И наконец, просвятившись на эту тему в интернетах я втарился всем необходимым и приступил к работе.

Вообще, в нэте нашел интересную и очень хорошую статью, про то как паять светодиодную ленту.
Статья реально помогла в работе.

Что нужно для всего этого:

1. Паяльник немощный не мощный. 25-40Вт. Я купил в ОBI за 400 на 30Вт. Паял идеально!;
2. Припой ПОС-60;
3. Флюс гель;
4. Канифоль.
5. 1 метр медного провода 0,5 квадрата. Можно одножильного, можно двухжильного, без разницы.
6. Светодиодная лента 30см. (или 18 квадратиков). Лента должна быть нормально собрана. Качество сборки в целом можно определить с виду по равномерности распределения светодиодных ламп на ленте, отсутствия неровностей, отслоений. Цвет мне нужен был исключительно белый, потому что он мне просто нравится. Глаза от него не устают.

На все материалы ушло рублей 600.

Бывают еще светодиодные ленты RGB. Там один + и несколько — и, если минусы перепаять между собой, то свет будет еще ярче (видел на драйв2 у кого-то). Мне хватило обычной.

Теперь, как полагается, сам процесс:

1. Вытаскивем панель.

Для начала открутил крестовой отверткой 2 болтика наверху оправы приборной панели (болты находятся над спидометром и тахометром).

Снял оправу панели. Снимается очень легко, усилий прилагать не нужно. Получил доступ к самой панели.

Далее открутил 3 самореза, которыми держится вся панель. Немного оттянул ее на себя и выдернул 3 большие фишки с обратной стороны.

Все, панель можно вытаскивать.

Тут видел, что некоторые люди, чтоб вытащить панель даже снимают руль. Однако мне этого делать не пришлось.

Нужно только опустить рулевую колонку максимально вниз. Затем подтянуть панель на себя, пока она не упрется в руль и как бы тянуть ее влево вниз и одновременно поворачивать руль в эту же сторону.

Снимается вообще спокойно.

Все, панель стащили, теперь ее надо разобрать.

2. Разбираем панель.

Принес эту всю ерунду домой. Сел разбирать.

Процесс разбора очень легкий.

Сначала аккуратно чем нибудь пластиковым (я использовал специальные лопатки для разбора обшивки салона) отщелкиваем зажимы остекления панели, которое потом само снимется.

После этого отщелкиваем зажимы окантовки датчиков и также снимем эту окантовку.

Получается вот так.

Теперь нужно снять шкалы приборов (спидометр, указатели бензина и давления масла, тахометр).

Для этого сначала с обратной стороны панели выкрутил удерживающие шурупы, какие, указл на фото желтыми кружочками.
(4 на спидометр, 4 на тахометр и по 3 на масло и бенз).

Теперь один момент. После того как выкрутил шурупы, чтобы приборы легко снимались нужно отогнуть скобы-контакты, которые находятся в том же месте, где выкручиваются шурупы.

Теперь все легко снимается. Поддеваем аккуратно все приборы с другой стороны. Вытаскиваем и убераем, чтоб не мешали.

За стрелки не дергать!

Все, панель разобрали.

3. Паяем, Джонии, мать его.

Теперь самое сложное, но все же на самом деле простое.

Очищаем салфетками полость панели от пыли, не более. Чистить там все, как у кота шарики, думаю, нет смысла.

Можно еще сразу вытащить лампочку, которая идет на подсветку одометра. Там тоже скапливается пыль. Если с этой лампочки снять колпачок, то одометр будет видно очень хорошо. У него будет обычная желтая подсветка.

Сразу встал вопрос. Как же запитать провода к электрике?

Тут, опять таки, помогла находчивость и стремление к экономии.

Я вытащил старый светодиод из цоколя.

Из цоколя светодиода, предварительно выпрямив его проводки, вытащил сам светодиод.

Зачистил свои медные 0,5 провода, запихал их в цоколь светодиода, загнул и вставил в цоколь подсветки. Изи.

Далее по месту проклейки ленты внутри панели наклеил изоленту в 2 слоя. Чтоб все контакты соприкасались именно с изолентой, а не с пластиком. Оставшиеся свободными 2 отверстия от цоколей ламп подсветки плотно заклеил изолентой.

На первую половину приборки отрезал ленту в 3 квадратика и еще в 6 квадратиков. На вторую так же.

Примерил, чтоб все подходило и начал паять.

Припял + и — проводов к + и — на светодиодной ленте на 3 квадратика.

С другой стороны опять припаял провода и припаял снова к куску ленты в 6 квадратиков.

Весь процесс пайки не сложный.

Нужно зачистить провода, растопить канифоль, окунуть их туда, потом паяльником растопить припой и нанести его на провод, чтоб получилась капля.

На контактах ленты нужно намазать флюс гелем, аккуратно сделать там каплю припоя. Потом получившиеся 2 капли (на проводе и контакте) прикокнуть и дотронуться паяльником, они растят и провод утопится в припое.

Вот и все. Как правильно паять хорошо расписано в ссылке на статью, которую я прикрепил в начале.

В общем, спаял одну сторону, получилось так:

Спаял вторую, получилось так:

Вот и все. В обратной последовательности все собрал (одел приборы, загнул контакты, прикрутил саморезы, одел оправу приборов, одел защитное стекло).

Стекло неплохо было бы полирнуть, т.к. оно все в царапинах, но до этого руки не дошли.

Всю панель так же слева из под низу запихиваем и одновременно поворачиваем руль вправо. Все заходит без проблем.

Далее подключил разъемы.

Момент истины. Включаю габариты и тут бац! Левая сторона отлично горит, правая не горит вообще, от слова "совсем".

Да еп твою … "пошто так то" думаю. Ладно, посидел и тут осенило, что походу перепутал + и — в цоколе лампы с правой стороны. Тут же вытащил цоколь, просто повернул его на 90% в руке и опят воткнул.

Как самостоятельно сделать подсветку панели приборов в автомобиле светодиодами

Чего только не предпринимают автолюбители для того, чтобы их автомобиль стал более удобным и необычным. Некоторые автовладельцы тратят большие деньги на профессиональный тюнинг приборной панели. А некоторые мастера предпочитают сделать его самостоятельно. Такой тюнинг выполнить достаточно просто. Для того чтобы заменить обычные лампочки на светоизлучающие диоды (СИД), не нужно иметь специальных знаний и умений. Как сделать светодиодную подсветку панели приборов в автомобиле своими руками — мы сейчас вам и расскажем.

Приборная панель Bentley Mulsanne

Качественно освещенная приборная панель не только более информативна в тёмное время суток, но и имеет лучший вид

Разбираем консоль

Первоначально необходимо разобрать приборную панель: снимаем защитное стекло, затем стрелочки, но учтите, что они очень хрупкие, и чтобы их не повредить, лучше подсуньте под отвёртку плотную бумагу, много усилий прикладывать не требуется.

А для снятия подложки приборной панели вам потребуется нож, с его помощью необходимо прорезать слой герметика по всему периметру.

После снятия «обложки» ножом аккуратно сцарапать светофильтр, он представляет собой специальную краску. После чего это место обезжирить при помощи ацетона или спирта.

Часть от панели приборов автомобиля

Меняем подсветку

Первым что следует поменять — это подсветка одометра (показывает пройденный путь). Снимаем экран и удаляем защищающую его плёнку, убираем лампочку, а на её место ставим светодиод. Можно поэкспериментировать и поставить многоцветный СИД, в будущем выбирать цвет можно будет по настроению. После замены экран одометра ставим на место.

Меняем свет консоли полностью

Заменяем все оставшиеся лампочки на приборной панели новыми СИДами. Можно так же, как и в случае с одометром, выбрать многоцветные.

Если вы выбрали светодиоды для подсветки панели приборов многоцветные, то дополнительно потребуется установка переключателя цвета. Удобнее его расположить с правой стороны от руля, но вы можете реализовать и свой вариант.

Как сделать подсветку стрелок приборной панели

Важное значение имеет цвет стрелок спидометра и тахометра. Если они белого цвета, то можно оставить их так, как есть. А если же нет, то необходимо при помощи ножа удалить старую краску и обработать их спиртом, после чего покрасить их лаком белого цвета или обычной краской.

Цвет стрелочки должен быть белым, потому что только он передаёт всю гамму светодиодов.

Можно постараться и сделать подсветку стрелок отдельно. Для этого необходимы светодиоды диаметром 3 мм на 12 В.

Важно! В сети авто напряжение составляет 12 В, если светодиоды рассчитаны на меньшее значение, то нельзя их подключать напрямую. Следует подключать их через стабилизатор.

Если диаметр светодиодов будет больше, то придётся делать под них дополнительные отверстия.

Светодиоды рекомендуются располагать или по всей шкале, или напротив тех значений, возле которых стрелочка чаще всего находится.

Разобранный щиток приборов со светодиодной подсветкой

Схемы плавного включения подсветки

Чтобы сделать плавное включение подсветки шкалы и стрелочек, необходимо затратить немного усилий, а если конкретно, то перепаять схему.

Ниже представлены две схемы, в первом случае — приборная панель, а затем — стрелочки. Схемы можно реализовать на небольших кусочках монтажной платы, которая продаётся в магазинах радиодеталей.

Учтите один важный фактор, если светодиоды будут отличаться по мощности, то они будут загораться не одновременно, одни с опережением, другие с опозданием, но в общем включение подсветки будет плавным. Также это относится к светодиодам на шкале.

Собираем

Когда всё готово, начинаем потихоньку собирать консоль. Первым делом устанавливаем подложку. Наносим на тыльную сторону герметик и приклеиваем к панели.

Затем ставим на свои места стрелочки и защитное стекло. После модернизации щиток приборов смотрится ярко и необычно.

Светодиодная подсветка выглядит не только необычно и ярко, но является ещё и хорошим дополнением авто в плане экономии, которое помогает экономить заряд аккумулятора, так как светодиод потребляют на 80% меньше энергии, чем обычная лампочка.

Подсветка панели приборов: как сделать своими руками

Приборная панель позволяет водителю осуществлять контроль за основными рабочими параметрами автомобиля, считывать показания различных датчиков, индикаторов и приборов.

За последние несколько лет приборные панели сменили аналоговые приборы на цифровые, подсветка щитка приборов также изменилась для упрощения считывания информации и повышения общей информативности.

По этой причине многие водители меняют обычные лампочки подсветки приборной панели на более современные решения:

  • для улучшения внешнего вида салона;
  • в целях повышения качества считывания информации.

При этом замена лампочек в приборной панели может быть осуществлена практически на любом автомобиле самостоятельно. Подробнее читайте в нашей статье.

Когда менять подсветку панели приборов

Подсветка приборной панели

Современные авто сегодня оснащаются диодной подсветкой или имеют комбинированную схему (цифровые панели и диодная подсветка отдельных кнопок). Что касается более старых машин, в этом случае используются обычные лампочки и аналоговые приборы.

Установка современных диодных ламп подсветки позволяет:

  1. изменить внешний вид щитка приборов;
  2. поменять общий цвет подсветки панели приборов;
  3. получить качественное освещение приборной панели.

В результате можно рассчитывать на общую модернизацию и повышенную безопасность при езде (улучшенная подсветка позволяет быстро и точно считывать информацию в темное и светлое время суток).

Также при условии грамотной инсталляции водитель может рассчитывать на повышение уровня комфорта (возможность регулировки яркости подсветки, подбор оптимального цвета и т.д.). Это позволяет снизить утомляемость и нагрузку на глаза, особенно в темное время суток.

Какие лампы в приборную панель лучше установить

Замена ламп подсветки приборов

Прежде всего, при выборе ламп в приборку оптимальным решением будет использование светодиодов. Такое решение наиболее эффективно, так как диоды светят ярко и равномерно, а также имеют большой срок службы.

  • Светодиоды отличаются небольшими размерами, при этом светят ярко. Благодаря такой особенности их можно устанавливать практически в любом месте (в области щитка, использовать для подвески кнопок, регуляторов и других элементов).
  • Диоды не сложно перепаять, при этом даже небольшое их количество позволяет получить равномерную и эффективную подсветку.

Диодная подсветка панели приборов может быть выполнена следующим образом:

  1. При помощи отдельных светодиодных элементов. Данный метод позволяет организовать качественное освещение, при необходимости можно сделать тюнинг (ставятся диоды разного цвета).
  2. С использованием диодной ленты. В этом случае можно поменять общее цветовое решение можно проще и быстрее (лента имеет самоклеющуюся основу), однако в плане оригинальности лента проигрывает отдельным диодам. Также минусом является частая необходимость замены всей ленты при условии перегорания диодов в цепи.

Подсветка щитка приборов: как заменить

Замена подсветки приборной панели

Чтобы установить диодные лампочки в приборную панель, необходимо приобрести диоды или светодиодную ленту. При этом важно обращать внимание на цвет, яркость и другие показатели.

Рекомендуется покупать светодиоды из одной партии, так как яркость свечения и цветовой оттенок даже двух аналогичных ламп может несколько отличаться. Естественно, после установки это может бросаться в глаза.

Следующим шагом будет установка новых ламп в панель приборов. Чтобы заменить лампочки панели приборов, необходимо:

  • снять клемму «минус» с аккумулятора автомобиля;
  • опустит руль (при наличии регулировок), сдвинуть водительское кресло максимально назад;
  • снять приборную панель (щиток приборов), открутив болты и отсоединив фиксаторы подключенных к щитку проводов;
  • обратите внимание, в зависимости от модели автомобиля процесс снятия щитка может иметь определенные нюансы, что потребует дополнительного изучения (рекомендуется просмотреть мануал, посетить профильные форумы или привлечь сторонних специалистов);
  • следующий шаг — отсоединение стекла (может быть приклеено, в этом случае необходим прогрев феном по периметру стекла);
  • после снятия стекла приборной панели производится замена стандартных лампочек на светодиоды;

Лампочки в фары какие лучше выбрать Рекомендуем также прочитать статью о том, какие лампы в фары лучше установить. Из этой статьи вы узнаете о том, какой тип ламп в фары автомобиля лучше выбрать, ксенон, диоды или галоген, а также на что обращать внимание при подборе автоламп.

Рекомендации

  1. Как правило, при замене ламп подсветки приборов многие владельцы хотят получить высокую четкость и яркость. Обратите внимание, если лампочки на приборной панели слишком яркие, такой яркости свечения бывает достаточно солнечным днем. Однако ночью панель может светиться слишком ярко, на приборы смотреть не комфортно. Результат — высокая утомляемость глаз и сложности со считыванием информации в темное время суток.
  2. Чтобы получить максимум комфорта, параллельно диодным лампам лучше сразу установить дополнительный регулятор яркости. Это даст возможность регулировки яркости подсветки панели приборов. Чтобы изменять яркость, необходимо подключить подсветку через переменный реостат. Данное решение позволит подстраивать интенсивность свечения с учетом различных условий. Обычно такие регуляторы есть в продаже там же, где реализуются и сами диодные лампочки подсветки. При этом важно заранее определить, где данные регулятор будет установлен.

Шумоизоляция авто своими руками Рекомендуем также прочитать статью о том, как сделать шумоизоляцию автомобиля своими руками. Из этой статьи вы узнаете, какую «шумку» для авто лучше выбрать, как наклеивать шумоизоляцию и т.д.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
