Обзор вентилятора с RGB-подсветкой Deepcool RF 120
Мы уже тестировали комплект из трех вентиляторов Deepcool RF 120, поэтому поначалу не видели смысла выполнять повторный тест одного вентилятора RF 120. Однако маркировка на вентиляторах из набора и у этого различается, также в тот раз мы не тестировали вентиляторы в условиях с минимальным сопротивлением, поэтому тестирование все же решили провести.
Коробочка из плотного картона, в которую упакован вентилятор, имеет умеренно яркое оформление.
На гранях коробочки изображен вентилятор, наглядно указан состав комплекта (но приведено не все) перечислены основные особенности, а также приведены технические характеристики продукта. Текст в основном на английском языке, но перечисление основных особенностей продублировано на нескольких языках, в том числе и на русском.
Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. Лопасти крыльчатки имеют особую геометрию.
На углы рамки вентилятора наклеены виброизолирующие накладки из резины средней жесткости.
В несжатом состоянии накладки выступают примерно на 0,7 мм относительно габаритов рамки.
По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512CL-087.
Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидродинамический подшипник (по сути, разновидность подшипника скольжения). От вентилятора и контроллера идут простые плоские кабели, что очень удобно в работе. Вентилятор поддерживает регулировку с помощью ШИМ.
В комплект входят вентилятор, четыре крепежных винта и контроллер подсветки. Еще есть краткое руководство (в основном в картинках и с надписями на английском языке).
Руководство в виде файла PDF можно загрузить с сайта производителя.
Контроллер управляет только работой подсветки. Кабель питания контроллера подключается к разъему питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Кнопка «S» контроллера переключает скорость изменения в динамичных режимах, средняя кнопка — включение/выключение (долгое нажатие) и регулировка яркости в статичных режимах (короткое нажатие), кнопка «M» — переключение режимов.
Проходной разъем на ответвлении от кабеля подсветки вентилятора позволяет подключать следующее устройство (например, такой же вентилятор) с RGB-подсветкой. Режимы подсветки демонстрирует видеоролик ниже:
Тестирование
Данные измерений
| Вентилятор | |
|---|---|
| Габариты, мм (по рамке) | 120×120×25 |
| Масса, г (с кабелями) | 137 |
| Длина кабеля питания вентилятора, см | 29 |
| Длина RGB-кабеля, см | 39,5 +10 |
| Напряжение запуска, В (КЗ* = 100%) | 3,4 |
| Напряжение остановки, В (КЗ* = 100%) | 3,3 |
| Контроллер | |
| Длина RGB-кабеля, см | 17,5 |
| Длина кабеля питания, см | 40 |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.
Зависимость скорости вращения от коэффициента заполнения ШИМ
Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения от 25% до 100%. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.
Зависимость скорости вращения от напряжения питания
Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. Отметим, что при напряжении питания ниже где-то 4,5 В датчик вращения работает некорректно.
Объемная производительность от скорости вращения
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).
Объемная производительность при минимальном сопротивлении от скорости вращения
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме выше указанной производителем величины.
Уровень шума от скорости вращения
Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора.
Уровень шума от объемной производительности
Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, однако скорость вращения вентилятора была лишь незначительно выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Видимо, при управлении с помощью ШИМ работает некоторое поддержание скорости вращения на относительно постоянном уровне.
Уровень шума от объемной производительности при минимальном сопротивлении
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:
| Уровень шума, дБА | Субъективная оценка уровня шума для компонента ПК |
|---|---|
| выше 40 | очень громко |
| 35—40 | терпимо |
| 25—35 | приемлемо |
| ниже 25 | условно бесшумно |
В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума.
Определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
| Производительность, м³/ч | |
|---|---|
| Высокое сопротивление | Низкое сопротивление |
| 24,8 | 105,1 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:
| Вентилятор | м³/ч |
|---|---|
| Aerocool P7-F12 Pro | 20.5 |
| Cooler Master MasterFan Pro 120 AF | 20.8 |
| Corsair SP120 RGB | 23.8 |
| SilverStone FW123-RGB | 24.1 |
| Cooler Master MasterFan SF120R | 24.5 |
| Thermaltake Riing 12 RGB | 24.6 |
| Thermaltake Riing Trio 12 LED RGB | 24.7 |
| Cooler Master MasterFan SF120R ARGB | 24.8 |
| Deepcool RF120 (1) | 24.8 |
| Deepcool RF120 (3 in 1) | 25.1 |
| Cooler Master MasterFan SF120R RGB | 25.2 |
| Thermaltake Riing Plus 12 LED RGB | 25.5 |
| Corsair ML120 Pro LED | 25.7 |
| Thermaltake Riing Quad 12 | 26 |
| Corsair SP120 LED | 26.1 |
| Corsair QL120 RGB | 26.5 |
| Noctua NF-P12 redux-1700 PWM | 27 |
| Cooler Master MasterFan SF240R ARGB | 28.8 |
| Noctua NF-A12x25 PWM | 28.9 |
| Cooler Master MasterFan MF122R RGB | 30.5 |
| Cooler Master MasterFan SF240P ARGB | 31.7 |
Данный вентилятор по этому параметру находится в середине списка.
Проведем также сравнение по производительности для случая низкого сопротивления.
| Вентилятор | м³/ч |
|---|---|
| Cooler Master MasterFan SF240P ARGB | 59.3 |
| SilverStone AP142-ARGB | 59.6 |
| Thermaltake Riing Quad 12 | 63.9 |
| Cooler Master MasterFan SF240R ARGB | 68 |
| SilverStone FW123-RGB | 69.3 |
| Corsair QL120 RGB | 75.6 |
| Thermaltake Riing Trio 12 LED RGB | 77.5 |
| Cooler Master MasterFan MF122R RGB | 80.6 |
| Cooler Master MasterFan SF120R | 87.5 |
| Corsair SP120 RGB | 88.6 |
| Cooler Master MasterFan SF120R ARGB | 93.5 |
| Cooler Master MasterFan SF120R RGB | 93.8 |
| Deepcool RF120 (1) | 105.1 |
| Noctua NF-A14 FLX | 124.7 |
В этом случае данный вентилятор занял вторую позицию. Получается, что, вентилятор Deepcool RF120 лучше работает при низком статическом давлении.
Максимальное статическое давление
Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Максимальное статическое давление равно 22,7 Па (2,32 мм H2O). Сравним этот вентилятор с другими:
| Вентилятор | Па |
|---|---|
| Corsair AF140 Quiet Edition | 10.6 |
| SilverStone AP142-ARGB | 10.9 |
| Aerocool P7-F12 Pro | 11.1 |
| Thermaltake Riing 12 RGB | 11.2 |
| Thermaltake Riing Quad 12 | 12.4 |
| Corsair QL120 RGB | 13.3 |
| Noctua NF-A14 FLX | 13.9 |
| Corsair SP120 RGB | 15.6 |
| Cooler Master MasterFan Pro 120 AF | 16.7 |
| Thermaltake Riing Trio 12 LED RGB | 17.0 |
| Thermaltake Riing Plus 12 LED RGB | 17.3 |
| Noctua NF-P12 redux-1700 PWM | 18.1 |
| Corsair SP120 LED | 19.0 |
| Cooler Master MasterFan SF240R ARGB | 22.6 |
| Deepcool RF120 (1) | 22.7 |
| Deepcool RF120 (3 in 1) | 23.0 |
| Noctua NF-A12x25 PWM | 23.0 |
| SilverStone FW123-RGB | 25.0 |
| Cooler Master MasterFan SF240P ARGB | 25.5 |
| Cooler Master MasterFan MF122R RGB | 27.1 |
| Cooler Master MasterFan SF120R RGB | 28.8 |
| Cooler Master MasterFan SF120R ARGB | 29.1 |
| Cooler Master MasterFan SF120R | 32.7 |
| Corsair ML140 Pro LED | 33.0 |
| Corsair ML120 Pro LED | 39.0 |
По этому параметру вентилятор также находится в середине списка.
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма/таблица выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентилятор RF 120 отличается наличием RGB-подсветки, которой можно управлять с помощью прилагаемого кнопочного контроллера. Он имеет широкий диапазон регулировки скорости вращения при управлении с помощью ШИМ. По характеристикам RF 120 мало чем отличается от вентиляторов из протестированного ранее комплекта из трех вентиляторов Deepcool RF 120. Однако теперь мы получили данные о производительности для случая низкого сопротивления и сравнили этот вентилятор с другими. Получилось, что RF 120 хорошо работает при низком статическом давлении, то есть шумит меньше, а прокачивает воздуха больше, чем большинство из протестированных к данному моменту вентиляторов. Его оптимально ставить, например, в качестве корпусного, если не требуется продувать плотные противопылевые фильтры.
Обзор процессорного кулера Xilence XC129/M403PRO.ARGB: яркая тишина
Продукция компании Xilence редко попадает к нам на тестирование. Для начала напомним, что данный немецко-тайваньский производитель был основан в 2003 году и специализируется в основном на блоках питания, системах охлаждения, корпусных вентиляторах и термопастах. Одной из главных особенностей большинства его решений является доступная стоимость, что делает их очень интересными по соотношению цены и возможностей.
Например, ранее Xilence отправилась покорять сегмент компактных систем охлаждения башенного типа с моделью XC029/M403PRO. Ее ширина составляет всего 71,6 мм, что позволяет избежать любых проблем с совместимостью даже с самыми габаритными модулями оперативной памяти. Помимо более броского названия, этой модели не хватало, пожалуй, только LED-подсветки.
Именно эту особенность и призвана исправить Xilence XC129/M403PRO.ARGB. Для начала взглянем на ее характеристики.
Спецификация
Xilence XC129/M403PRO.ARGB
(M403PRO.ARGB)
Поддержка процессорных разъемов
AMD Socket AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1
Intel Socket LGA1200 / LGA1151 / LGA1150 / LGA1155 / LGA2011 / LGA2066
Тепловой пакет совместимых процессоров, Вт
Толщина пластины радиатора, мм
Расстояние между пластинами, мм
Размер основания, мм
Размеры радиатора, мм
Количество тепловых трубок
Диаметр тепловых трубок, мм
Термопаста в комплекте
Размеры вентилятора, мм
Поддержка ШИМ-регулировки скорости вращения лопастей
Напряжение питания, В
Потребляемый ток, А
Потребляемая мощность, Вт
Скорость вращения вентилятора, об/мин
Уровень шума, дБ
Максимальный воздушный поток, CFM (м 3 /час)
Длина провода подсветки, мм
Длина провода вентилятора, мм
Общие размеры, мм
120 x 71,6 x 142
Упаковка и комплектация
Xilence XC129/M403PRO.ARGB упакован в приятную и информативную коробку, на которой есть изображение кулера и его подробная спецификация.
В комплекте поставки мы нашли набор винтов, пластиковую усилительную пластину для крепления на платформы Intel Socket LGA1200/LGA115X, две пары металлических креплений для Intel Socket LGA1200/LGA115X и Intel Socket LGA2011/LGA2066, а также скобу крепления для AMD и маленький шприц фирменной термопасты.
Внешний вид и конструкция
Xilence XC129/M403PRO.ARGB получил стандартный дизайн для устройств данной ценовой категории. Перед нами классический кулер башенной конструкции с алюминиевым радиатором и тепловыми трубками. Оформление освежает оригинальная форма вентилятора и накладка черного цвета в верхней части с логотипом компании. Размеры устройства в полностью собранном виде составляют 120 x 71,6 x 142 мм. Это позволяет ему не только без проблем поместиться в большинство распространенных корпусов формата Middle Tower, но и избежать проблем с габаритными модулями ОЗУ.
Конструкция радиаторной части состоит из 40 алюминиевых пластин толщиной 0,39 мм каждая, напрессованных на три U-образные 6-мм тепловые трубки с межреберным расстоянием 2 мм. Он сравнительно плотный, ведь количество пластин на дюйм составляет 12 шт. Размеры радиаторной части достигают 98 x 85 x 48 мм. Она полностью обдувается воздушным потоком от 120-мм вертушки.
Тепловые трубки напрямую контактируют с крышкой процессора для ускорения теплоотвода. Изначально на основание нанесена наклейка, защищающая его от повреждений. Ее обязательно нужно снять во время монтажа.
Размеры основания составляют 38 х 35 мм. К качеству его обработки особых претензий нет, если не учитывать следы шлифовки. Основание достаточно ровное, особенно с учетом составной конструкции.
С обратной стороны есть небольшой рельефный алюминиевый радиатор, объединяющей все тепловые трубки в единое основание. По бокам находятся ушки с резьбовыми отверстиями для монтажа.
За активный отвод тепла отвечает 120-мм вентилятор черного цвета с маркировкой ID-12025M12S. Он поддерживает ШИМ-регулировку скорости вращения лопастей в диапазоне от 500 до 1800 об/мин с максимальным уровнем шума до 25,6 дБ. Максимальный воздушный поток находится на отметке 61,5 CFM.
Для подключения применяется 4-контактный кабель без оплетки длиной 45 см. Похожий провод, но уже длиной 46,5 см, отвечает за работу подсветки. Для работы иллюминации материнская плата должна поддерживать колодку Addressable led (+5VDG) – обычные колодки для светодиодных лент (+12V RGB) не подходят.
Обзор и тест вентиляторов Thermaltake SWAFAN EX 12 RGB PC Cooling Fan TT Premium Edition (CL-F143-PL12SW-A)
Компания Thermaltake расширила серию уникальных вентиляторов SWAFAN RGB из экосистемы TT Premium с возможностью замены крыльчатки со стандартного на инвертированный тип. Новинка SWAFAN EX RGB стала значимым апгрейдом, получив магнитное крепление соединительных проводов и возможность соединять расположенные вплотную вентиляторы без применения дополнительных кабелей. Мы не могли обойти этот факт стороной и провели собственное тестирование 120 мм комплекта, точная модель которого Thermaltake SWAFAN EX 12 RGB PC Cooling Fan TT Premium Edition (CL-F143-PL12SW-A).
Спецификация
| Модель | Thermaltake SWAFAN EX 12 RGB |
| P/N | CL-F143-PL12SW-A |
| Количество и размер | 3 шт., 120 х 120 х 25 мм |
| Рабочее напряжение | 9-12 В |
| Потребляемый ток (один вентилятор) | 0,23 А (мотор), 0,72 А (подсветка) |
| Тип подшипника | Гидравлический (Hydraulic Bearing) |
| Скорость вращения крыльчатки | 500-2000 оборотов в минуту |
| Воздушный поток | 57,11 CFM (лопасти прямого типа), 56,26 CFM (лопасти обратного типа) |
| Статическое давление | 2,39 мм H2O (лопасти прямого типа), 2,02 мм H2O (лопасти обратного типа) |
| Уровень шума | 30,5 дБА (лопасти первого типа), 36,5 дБА (лопасти второго типа) |
| Коннекторы | USB 2.0 (внутреннего типа) на контроллере, проприетарный у вентиляторов |
| Время наработки на отказ | 40000 часов |
| Особенности | ARGB-контроллер в комплекте, набор сменных крыльчаток |
| Страничка производителя | https://ru.thermaltake.com/swafan-ex12-argb-sync-pc-cooling-fan-tt-premium-edition-3-fan-pack.html |
Упаковка и комплектация

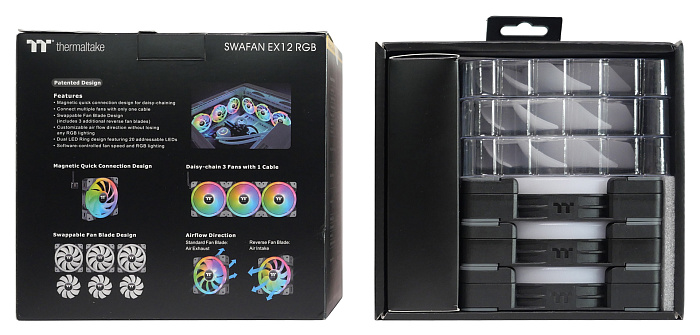

Набор из трёх вентиляторов SWAFAN EX 12 RGB продаётся в картонной коробке размером 170 x 184 x 130 мм, оформленной в похожем на предшествующую модель стиле, но с привлекающими внимание упоминаниями не только о сменных лопастях, но и о магнитном подключении. На боковых гранях коробки сделаны яркие изображения и описаны основные преимущества этой модели. В основном всё на английском языке, но нашлось место и краткому блоку на русском.

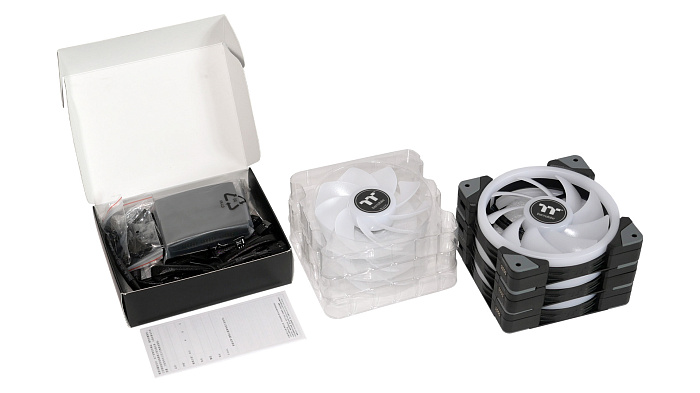

Внутри презентабельной коробки находится картонный пенал с плотно уложенными компонентами вентиляторов и дополнительной компактной коробкой с аксессуарами.
Сменные лопасти реверсного типа дополнительно защищены индивидуальными пластиковыми ложементами. Внутри коробки с дополнительными компонентами собраны: контроллер, провода и крепления.

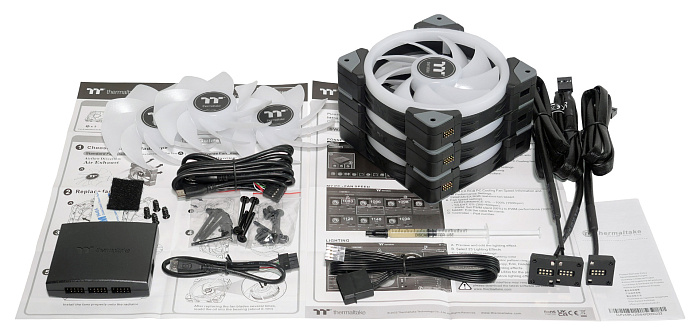

Комплектация набора Thermaltake SWAFAN EX 12 RGB:
- Три 120-мм вентилятора Thermaltake TT-1225 (Hong Sheng A1225S12S) запатентованного дизайна;
- Наборы крепёжных винтов двух типов;
- Шприц со смазкой для оси крыльчаток;
- Контроллер для подключения вентиляторов и синхронизации подсветки с остальными компонентами ПК;
- Текстильная застёжка типа «велкро» на самоклеящейся основе для крепления контроллера на ровных поверхностях;
- Сдвоенный MicroUSB-USB(9-pin)-кабель для управления контроллером;
- MicroUSB-кабель синхронизации контроллера с ещё одним аналогичным по цепочке;
- MOLEX-FDD-кабель питания контроллера;
- Пользовательская инструкция;
- Инструкция с гарантийной информацией.
Внешний вид и особенности конструкции

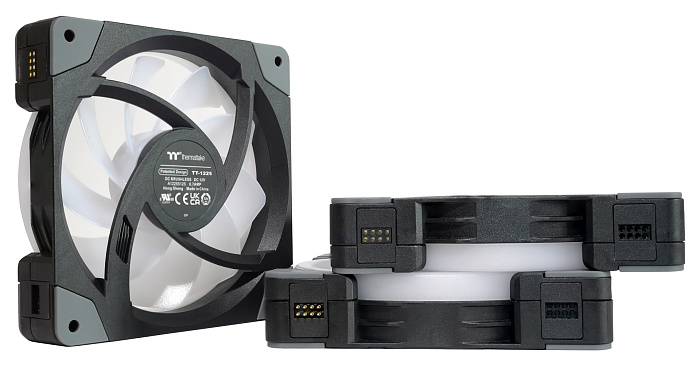

Как и в случае с дебютной моделью без приписки EX, серия вентиляторов SWAFAN EX RGB доступна в двух распространенных типоразмерах: 120- и 140-мм. По крайней мере, на момент публикации было так. Поступивший на тестирование набор Thermaltake SWAFAN 12 EX RGB, как не трудно догадаться по индексу, состоит из трёх «стодвацаток». Вентиляторы имеют стандартные габариты 120 x 120 x 25 мм и типовое расстояние между крепежными отверстиями — 105 мм. Благодаря этому обеспечивается высокая совместимость с современными системами охлаждения ПК всевозможных моделей.

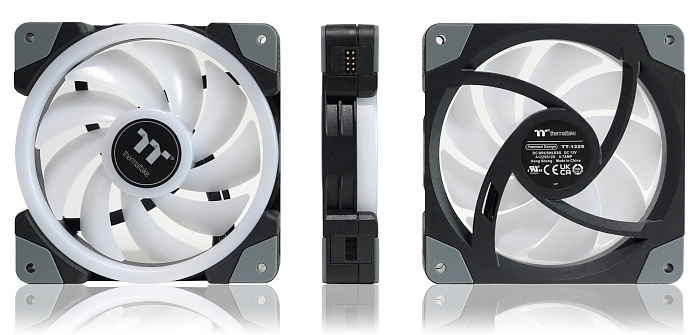

Дизайн SWAFAN EX 12 RGB претерпел небольшие изменения по сравнению с дебютной моделью. Центральная часть в пределах кольцевой зоны подсветки осталась прежней. Рама же была переработана и стала приближенной по очертаниям к квадрату с ровными сторонами. Это потребовалось, чтобы разместить контактные площадки для магнитного подключения вентиляторов как между собой, так и к проводам для питания мотора и подсветки.
Вентиляторы, как и предшественники, по-прежнему эффектно выглядят, даже при отключенной ARGB-подсветке, и будут заметны в корпусе ПК за тонированными стёклами благодаря контрастному матово-белому блоку кольцевой подсветки и такой же контрастной крыльчатке. Качество материалов и подгонка деталей вентиляторов отличное. Резкого запаха пластика нет. По углам рамы вентиляторов предусмотрены мягкие виброгасящие вставки.

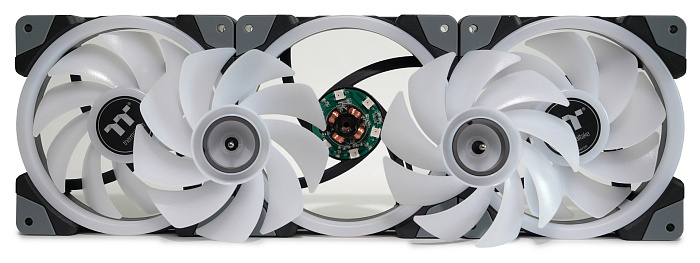

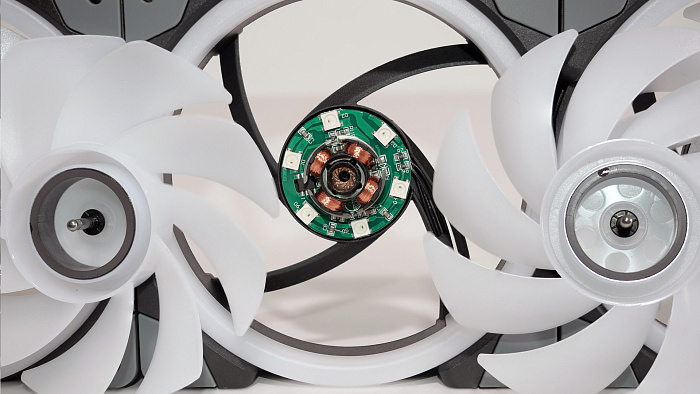

Механизм замены крыльчатки прямого типа на инвертированный не претерпел изменений. Однако в этой модели цвета наклеек на них с логотипом TT сделали одинаковым — белые буквы на чёрном фоне. Снятие лопастей — нехитрый процесс. Они выдавливаются из посадочного места пальцами со средним усилием. Крыльчатка нужного типа вставляется на место до негромкого щелчка. Примененный в вентиляторах подшипник отнесен Thermaltake к гидравлическому (hydraulic bearing) типу.
При снятии и установке крыльчатки нужного типа необходимо немного смазывать посадочное место (рекомендуется до 0,1 мл) для обеспечения лёгкого скольжения и снижения износа втулки. В комплекте идёт шприц с половиной миллилитра специальной смазки. Этого хватит на несколько перестановок лопастей или периодического обслуживания вентиляторов.

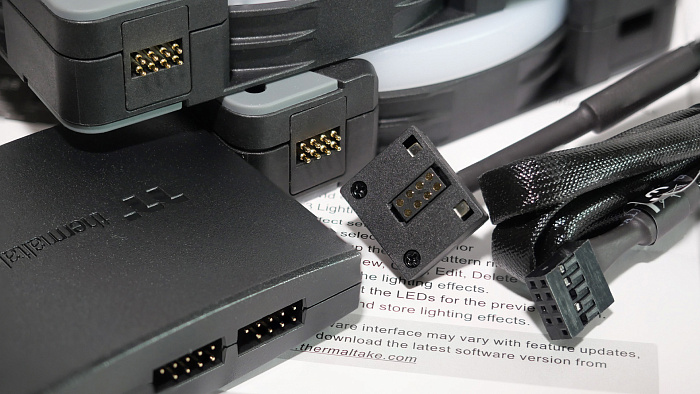

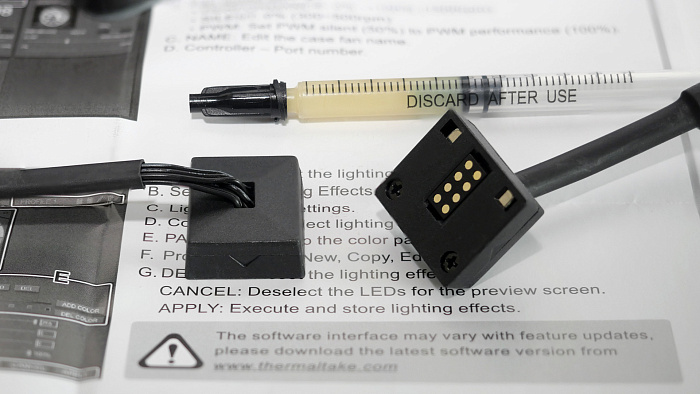

Особенностью SWAFAN EX стали съёмные провода с магнитным подключением. Кабели оканчиваются крупной пластиковой площадкой с группой из девяти слегка утопленных точечных площадок для исключения замыкания при случайном примагничивании к металлическим поверхностям внутри ПК. На противоположных гранях каркаса вентиляторов сделаны два вида контактных площадок: подпружиненные штырьковые и точечные плоские. Это позволяет не только подключать комплектные провода, но и соединять вентиляторы друг с другом напрямую при расположении вплотную. Например, при подвесе на радиаторы систем жидкостного охлаждения. Со стороны каркаса вентиляторов также использованы сильные неодимовые магниты, поэтому три вентилятора, соединенные вместе, удерживаются на весу, если не делать резких движений. Это удобно.
Размеры коннектора в виде усеченной пирамиды по основанию: 22 х 19 мм. Высота небольшая — 8 мм. В большинстве случаев не составит труда протянуть его через окошки для кабель-менеджмента в застенках корпуса ПК. Расположение магнитов в корпусе коннектора сделано таким образом, чтобы он подключался только правильной стороной. На корпусе коннектора также присутствует треугольная метка с одной стороны, но пользы от неё мало, так как на каркасе вентиляторов нет аналогичной метки, по которой можно было бы ориентироваться и быть уверенным, что контакты идеально точно попали в нужную позицию.

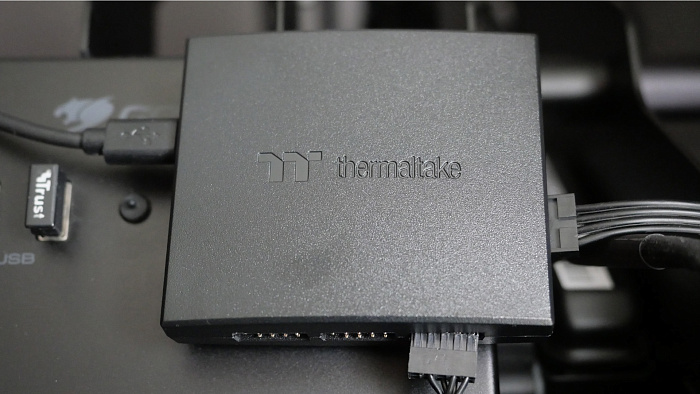

Контроллер
Thermaltake часто использует в вентиляторах премиального сегмента собственные нетиповые разъёмы подключения. Это делается для минимизации проводов, чтобы по одному кабелю питать и мотор, и подсветку, однако привязывает к использованию фирменных контроллеров. В комплекте с SWAFAN EX 12 RGB таковой идёт в комплекте. Его размеры: 75 x 64 x 18 мм. Сам контроллер питается от MOLEX-разъёма блока питания ПК, в который подключается съёмным кабелем длиной 50 см. Для управления используется разветвленный кабель длиной 85 см с двумя штекерами USB micro-B, подключаемый девятиконтактным USB 2.0-штекером внутреннего типа в материнскую плату. Контроллер можно включать в цепочку с аналогичными от TT (до 16 шт.) с помощью комплектного переходного 4-pin на USB micro-B кабеля длиной 25 см. При таком использовании на каждом контроллере нужно будет выставить индивидуальный номер с помощью блока bp четырёх DIP-переключателей.
/>
Как одному контроллеру возможно подключить до пяти вентиляторов с помощью девятиконтактных разъемов, распределенных по длинным боковым граням. Визуально и по размерам они похожи на внутренние USB 2.0, но отличаются ключевым пином, чтобы пользователи случайно не включили вентиляторы напрямую в материнскую плату..
Внутри контроллера всё скомпоновано на одной двухсторонней плате с маркировкой FAN BOX R02 Rev:B. Качество пайки в целом удовлетворительное. Порт microUSB дополнительно усилен каплей герметика. Лишь немного криво оказался припаян штырьковый разъём питания.
Так как контроллер относительно лёгкий, то для его подвеса производитель вложил в комплект велкро-липучку (по типу одежной) на самоклеящейся основе.
Последние поколения устройств Thermaltake объединены в единую экосистему, управляемую через утилиту Tt RGB Plus 2.0. На дату подготовки обзора актуальная версия программы — 2.1.3 x64. Она работает только под семейством операционных систем Microsoft Windows. Утилита бесплатная и доступна для загрузки на официальном сайте производителя. Русификация интерфейса присутствует, хотя, как часто это бывает, и с небольшими огрехами.

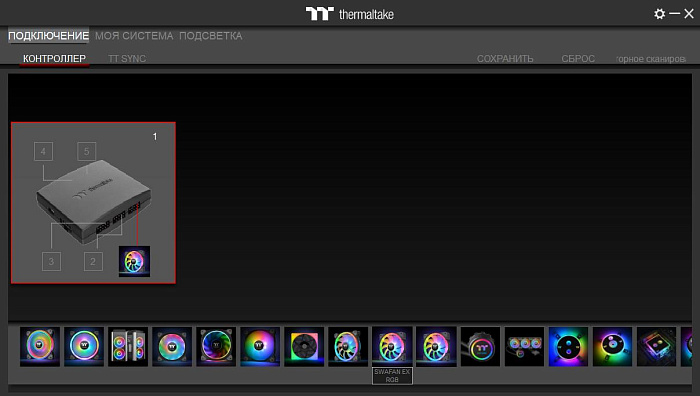

При первом включении в окне автоматически отображаются обнаруженные контроллеры, но для каждого из портов на них нужно вручную выбрать конкретную модель подключенного управляемого устройства от Thermaltake. Конкретно для SWAFAN EX предусмотрены два варианта: когда на один порт подключены три вентилятора и когда каждый из них подключен к разным портам отдельными кабелями.

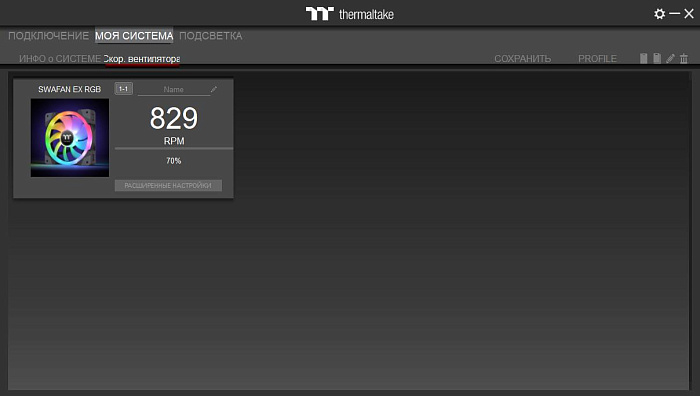

Во вкладке «МОЯ СИСТЕМА» в подвкладке «Скор. вентилятора» сосредоточено управление скоростью вращения крыльчатки каждого подключенного вентилятора. При подключении одним кабелем цепочки из трёх вентиляторов, поставленных вплотную, они будут видны в этом разделе как один и управляться синхронно.
В новых версиях программы возможности гибкой настройки скорости вентиляторов значительно расширились. Появился аналог настраиваемых кривых в зависимости от температуры процессора, быстрые профили и PWM-управление с ограничением максимальной скорости. В PWM-режиме есть особенность шкалы % скорости — минимально значение 0% на ней соответствует нижнему порогу старта вентилятора в районе
650 оборотов в минуту, а не его полной остановке.
Управление подсветкой вынесено в отдельную одноименную вкладку. Настройки обширные и позволяют не только выбрать заготовки эффектов и ARGB режимов с тюнингом цвета, скорости и направления эффекта, но применять отдельные шаблоны как отдельно на вентиляторы, так и на всю управляемую группу. Настройки также можно сохранить в профили и быстро переключаться между ними.
Выставленные в программе TT RGB Plus 2.0 настройки действуют только в момент её работы (в том числе в фоне при автозапуске). Если убрать её из автозагрузки, то после запуска Windows вентиляторы будут работать в заводском «стандартном» режиме, заложенном в микроконтроллер.
Подсветка

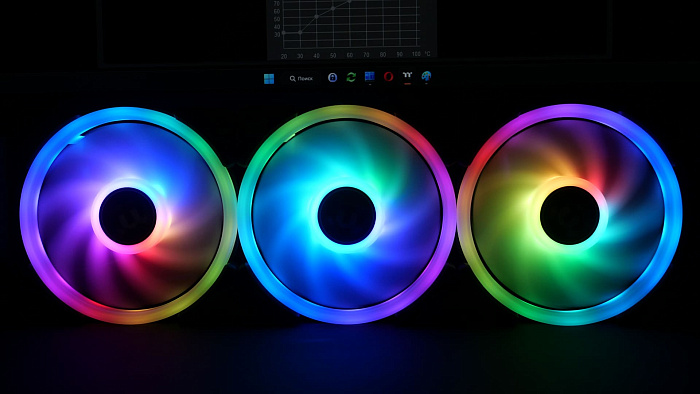

В Thermaltake SWAFAN EX 12 RGB используется 20 ARGB светодиодов, расположенных двумя кольцами: 14 штук в наружном и 6 штук вокруг центра. У них хороший запас яркости, поэтому даже при хорошем дневном освещении подсветка выглядит сочно и красиво.
Полупрозрачные лопасти крыльчатки во время вращения создают эффект мягкого заполнения цветом с мягкими переходами полутонов.
Тестирование

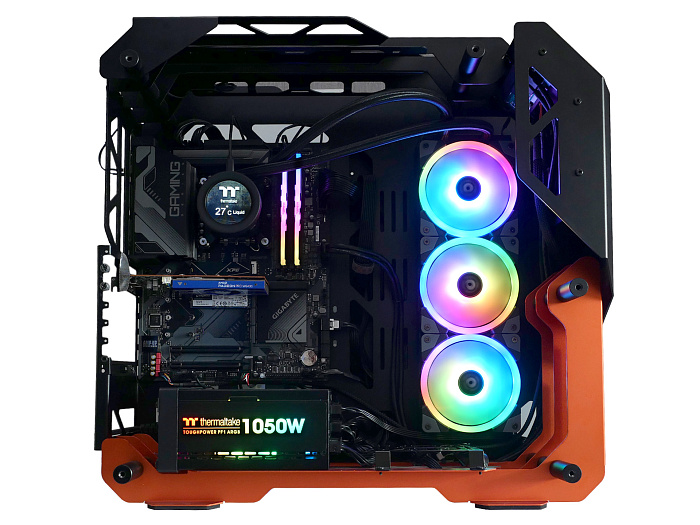

Оценка эффективности применения Thermaltake SWAFAN EX 12 RGB на радиаторе системы жидкостного охлаждения выполнялась на стенде на базе Intel Core i5-13600K c AIO-охлаждением Thermaltake ToughLiquid Ultra 360. Используемые программы и настройки: Furmark 1.35.0.0 (CPU Burner 0.1.0, средняя температура за 30 минут), HWiNFO 7.50 (CPU Package и CPU Package Power), OCCT 12.0.10 (Linpack 2019, 20 потоков, 16384 МБ, максимальная температура за 30 минут), Prime95 30.4 build 8 (Small FFT’s в 14 потоков, средняя температура за 30 минут), игра FarCry New Dawn (разрешение 2К, максимальные настройки графики, средняя температура за 30 минут). Уровень шума измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки и с фоном менее 30 дБА.
Скорость вращения вентиляторов
Максимальная скорость вращения в PWM-режиме при регуляторе в положении 100% составила: 2220 оборотов в минуту с крыльчаткой прямого типа и 2010 оборотов в минуту с обратным типом. Управление скоростью достаточно точное, «плавание» оборотов укладывалось в пределах 10-30 единиц. Минимальная скорость вращения в положении регулировки 0% составила
660 оборотов в минуту.
Уровень шума вентиляторов
При максимальной скорости вращения звук одновременной работы трёх вентиляторов с обоими типами крыльчаток выходит за пределы комфортных значений и достигает 46 дБА в пике. При этом крыльчатка обратного типа работает немного потише. При скорости до 1000 оборотов вентиляторы можно назвать практически бесшумными. В диапазоне от 1000 до 1300 оборотов в минуту они тихие. Выше уже заметно выделяются на общем шумовом фоне от компонентов ПК. Совокупно можно говорить об уровне шума идентичном модели SWAFAN предыдущей генерации без приписки EX.

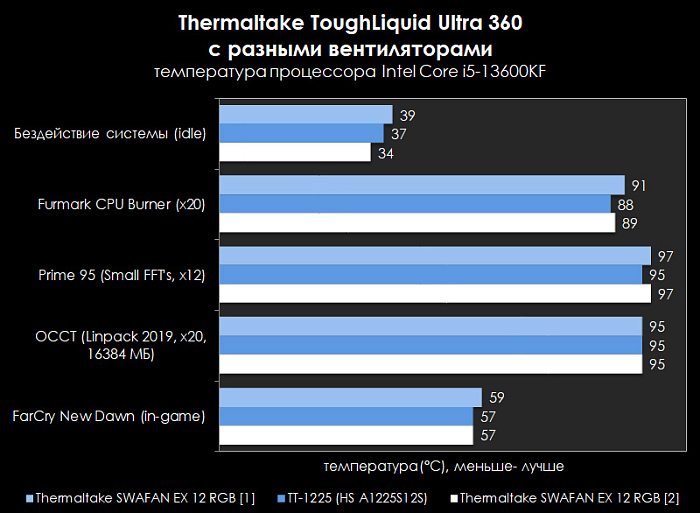

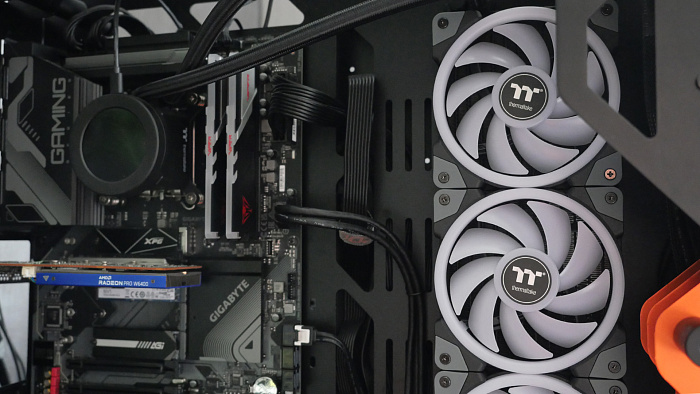

Оценка эффективности на радиаторе СЖО
С прокачиванием воздуха через 360-мм радиатор системы жидкостного охлаждения Thermaltake ToughLiquid Ultra 360 вентиляторы Thermaltake SWAFAN EX 12 RGB справились неплохо с обоими типами крыльчаток. Отставание от штатных вентиляторов TT-1225 (Hong Sheng A1225S12S) в стресс-тестах процессора intel i5-13600kf, потребление которого достигало значения CPU Package Power=206 Вт, получилось небольшим при сопоставимом уровне шума. Хороший результат, особенно учитывая, что размер лопастей SWAFAN EX 12 RGB меньше в угоду кольцевой подсветки, да и максимальная скорость у них ниже, чем у стоковых.
Заключение
Корпусные вентиляторы для ПК с крыльчатками обратного типа сами по себе редкий товар, а компании Thermaltake удалось сделать SWAFAN EX 12 RGB практически уникальным предложением в моменте. Аналогов, которые бы совмещали в себе сменные крыльчатки с лёгкой заменой в пару секунд, гибко настраиваемую подсветку и магнитное соединение с минимумом проводов на момент публикации обзора в широком доступе банально нет. Недостатком SWAFAN EX 12 RGB можно назвать лишь проприетарный тип коннектора для подключения вентиляторов к контроллеру, но это компенсируют его широкие возможности по управлению через Tt RGB Plus 2.0, и поддержку сопряжения через оригинальные контроллеры Thermaltake с устройствами предыдущих поколений. А это тоже немаловажный фактор, который по достоинству оценят энтузиасты с накопившимся пулом весьма недешевых компонентов кастомных систем охлаждения TT Premium.
Какой ток потребляет argb вентилятор
Зависимость тока потребления вентилятора от напряжения питания
Понадобилось тут проверить, сколько жрет обычный 12В-вый вентилятор в зависимости от того, какое напряжение питания на него подается. Результат эксперимента — на графике:
Испытуемые — пять штук обычных «двухпроводных» кулеров на 12В с заявленным номинальным токопотреблением 0,12А, а именно — вентиляторы серии FANPS от конторы GEMBIRD. Размеры кулеров — 80х80х25мм.
Из всех пяти штук чтобы график не пестрил избыточной инфой выбрал только два. Один график (синий) показывает зависимость тока потребления от напряжения питания для кулера, прожорливость которого практически равна номинальной, а второй (коричневый) — для кулера с максимальным токопотреблением. Понятно, что кучка из пяти вентиляторов, мягко говоря, не является сильно репрезентативной выборкой, но характер зависимости и хотя бы примерное ее числовое «воплощение» всё-таки показывает. Так что хотя бы в качестве оценочного материала эти графики, думаю, использовать можно.
UPD: А вот картинка токопотребления в области малых напряжений:
Графики «Старт» показывают потребление сразу после подачи напряжения. Начиная где-то от +3,6В кулер вначале сам не может стронуться. Но если ему помочь — начнет вращение. И вот ток, который жрет некрутящийся кулер, и показывают эти линии. А графики «Вращение» показывают токопотребление кулера, когда он еще/уже вращается (кстати — видно, что при напряжении ниже +2,6В. +2,7В кулер не будет вращаться в принципе, даже если ему помочь попытаться раскрутить пропеллер).
Архив с файлом, из которого сделаны скриншоты графиков, прилеплен к данной заметке.
14. Поговорим о здоровом питании вентилятора.
наверное, не все тут присутсвующие изучали ТОЭ вааще, и теорию электрических машин постоянного тока, в частности.
Но все, наверное, наблюдали сильные просадки напряжения при пуске эл-вентилятора.
Поэтому придётся кратенько рассказать, что происходит при подаче питания.В момент, когда питание подано, но вентилятор ещё неподвижен, ток в цепи определяется исключительно активным (оммическим) сопротивлением якоря двигателя, и сопротивлением питающих проводов… Ток, замеренный быстродействующим прибором, достигает 150А и выше, в течение прим. 0,1-0,3сек. Пока мотор не раскрутится. Что весьма не полезно как для мотора, так и для всего остального оборудования авто.
всё бы ничего, но такие большие токи приводят к существенным потерям в питающих проводах, напряжение падает на моторе до 3-5В. И проблемы начинаются, если, помимо мотора, по этой лини питаются цепи управления.
Например, у всех карбовых ВАЗов, вентилятор запитан от блока предохранителей (ака "Чёрный Ящик"), и пуск вентилятора просаживает напряжение всего ЧЯ. Особенно, если машина "не девочка", и проводка маленько "устала", и имеют место быть окисления в стыках, и в самом ЧЯ. В результате, при пуске вентилятора, начинают "петь" и жить своей жизнью, все релюшки в составе ЧЯ.
Например, если реле вентилятора запитано от этой же линии, то будет следующее: при пуске, напряжение существенно падает, реле отпускает, ток прекращается, напряжение возрастает, реле срабатывает снова, идёт просадка, реле отпускает… И так, такой "режим виброреле" будет, пока двигатель вентилятора не разгонится. В особо тяжёлых случаях, если провод питания вентилятора слишком тонкий, двигатель вентилятора так и не разгонится.
картинка ниже, поясняет переходные процессы при пуске вентилятора
что делать и как бороться?
прежде всего, нужно выполнить силовую цепь питания вентилятора радиатора отдельной, проводом не менее 2,5кв.мм, и подключить непосредственно к АКБ, плюс и минус. Чтобы пуски вентилятора минимально влияли на всё остальное оборудование авто.
картинки ниже, поясняют переходные процессы при жёстком пуске вентилятора, и методы борьбы
Далее. Очень недурно бы сделать мягкий пуск вентилятора ограниченным током… Т.к. вентилятор у нас 1-скоростной, то менять его мы не будем, а ток можно ограничить балластом. Неплохой балласт получается в виде волоска дальнего света от лампы Н4 с перегоревшим ближним…
Т.е. самый простой вариант: при срабатывании датчика сначала вентилятор подключается через волосок ДС небольшим током, разгоняется, а затем через секунду, подаём полное питание. Пуск получается мягким. Задержку можно получить резистором около 10 Ом и конденсатором 4700мкф в цепи питания реле.
Можно продолжить мысль дальше. Берём 2-скоростной датчик вентилятора от старой Ауди, с температурами срабатывания +85 и +92гр, он имеет стандартную резьбу М24х1,5мм, как и наш. Соединяем выход 1й скорости с реле, подающим питание на вентилятор через балласт в виде лампы. Вторую скорость датчика соединяем со вторым реле, которое уже подаёт полное питание на вентилятор.
Ну такая мелочь: заменив ненадёжный и вечно-глюкавый ВАЗовский датчик на фирменный ВАГовский, мы закрываем вопрос с датчиком надолго, если не навсегда.
Обзор и тест вентиляторов Deepcool CF120 Plus
Модные тенденции рынка персональных компьютеров в последние годы сформировали целую армию фанатов красиво подсвечиваемых комплектующих. А самый простой и относительно дешевый способ организовать подсветку в дорогом сердцу геймера и таком родном корпусе «пекарни» — добавить пару-тройку ARGB-вентиляторов. Компания Deepcool предлагает для этого много различных вариантов от одиночных корпусных вентиляторов до наборов из нескольких штук, сразу укомплектованных всеми необходимыми проводами, разветвителями и контроллерами, чтобы охватить по максимуму сборки от самых современных ПК до экземпляров, «переживших мамонтов». Ярким примером будет набор из трёх вентиляторов Deepcool CF120 Plus, который мы успели немного пощупать и потестить.
Спецификация
- Модель: Deepcool CF120 Plus;
- P/n: DP-F12-AR-CF120P-3P;
- Количество вентиляторов в комплекте: 3 шт.;
- Размер вентилятора:120 x 120 x 25 мм;
- Скорость вращения: 500-1800 оборотов в минуту;
- Воздушный поток: 52,5 CFM;
- Статическое давление: 2,08 mmAq;
- Тип подшипника: гидродинамический;
- Шум: до 28,8 дБА;
- Разъем для подключения вентиляторов: 4-pin PWM;
- Потребляемый подсветкой ток: 0,18 А;
- Мощность подсветки: 2,16 Вт;
- Подсветка: Addressable RGB LED;
- Разъем для подключения подсветки: 3-pin (+5V-D-G);
- Номинальное напряжение подсветки: 5 В;
- Потребляемый подсветкой ток: 0,63 А;
- Мощность подсветки: 3,15 Вт;
- Вес: 569 грамм;
- Гарантия: 3 года.
Упаковка и комплектация
Набор из трёх вентиляторов Deepcool CF120 Plus продаётся в достаточно компактной коробке размером 122 x 173 x 82 мм. Оформление выдержано в стиле, знакомом по другой продукции этого производителя.
Спереди представлено изображение вентилятора с работающей ARGB-подсветкой во всей красе и мелкими значками в нижнем правом углу перечислена комплектация. На задней части коробки — описание комплекта на разных языках и таблица со спецификацией на английском. На одной из боковых граней представлены размеры вентиляторов на схематичном изображении.
Комплектация вентиляторов заслуживает похвалы, так как кроме самих вентиляторов в неё вошли: крепежные винты, удобные концентраторы для подключения подсветки и синхронизации скорости вращения крыльчатки, кабель для подключения и синхронизации подсветки с материнскими платами, а также контроллер ARGB-эффектов. Последний пригодится при отсутствии на «материнке» нужных разъёмов для светодиодных лент с питанием +5 В.
Внешний вид
Вентиляторы Deepcool CF120 Plus выполнены в стандартном типоразмере 120 мм. Это гарантирует совместимость с преобладающим большинством корпусов персональных компьютеров домашнего и офисного сегментов, а также с радиаторами систем жидкостного охлаждения формата 120, 240 и 360-мм. Единственный нюанс: толщина — чуть больше стандартных 25 мм и составляет 26,5 мм.
Каркас вентиляторов пластиковый, с прорезиненными накладками по углам. Он сделан чёрным, с кольцевыми подсвечиваемыми вставками с обеих сторон.
Крыльчатка изготовлена из матового полупрозрачного белого пластика, так как во время работы играет ещё и роль светорассеивателя. В центральной части имеется чёрная наклейка, на которой под определенным углом проглядывается логотип Deepcool. На лопастях вентилятора сделаны специальные радиальные наплывы для оптимизации создаваемого воздушного потока.
У каждого вентилятора по два несъёмных кабеля: один — длиной 40 см с классическим четырёхконтактным штекером с поддержкой PWM на конце, второй — 30 см с трёхконтактным разъёмом для подключения подсветки к контроллеру.
Для обоих типов кабелей вложены отдельные концентраторы, облегчающие подключение. Они выполнены в компактных пластиковых корпусах чёрного цвета и оснащены едва заметными светодиодными индикаторами работы, которые светятся синим цветом. Для фиксации в корпусе ПК используется двухсторонняя липкая лента.
Концентратор для синхронизации скорости вращения четырёхпортовый. Показания тахометрического датчика передаются на материнскую плату с первого разъёма, отмеченного белым цветом, поэтому подключение вентиляторов необходимо начинать с него.
Подсветка
На самих вентиляторах используется специфический трёхконтактный штекер. Такое исполнение является не самым удобным решением, так как напрямую в ARGB-устройства других производителей их не включить, только через концентратор или переходной кабель (в комплекте). Но есть и важный плюс — защёлки на штекерах. Классические коннекторы типа ASUS AURA или Gigabyte VDG легко разъединяются, что иногда раздражает при сборке ПК. С вариантом от Deepcool такой проблемы нет.
На концентраторе пять портов для подсветки вентиляторов, один для сквозной порт синхронизации с другими концентраторами и несъёмный провод подключения длиной 43,5 см.
В случае установки вентиляторов в старые ПК, не имеющие на материнской плате трёхконтактных управляющих разъёмов для ARGB-устройств с питанием +5 В, пригодится контроллер из комплекта. Он выполнен в виде компактного пульта управления размером 55 x 18 x 10 мм, питаемого от SATA-разъёма. На корпусе пульта сделана только одна управляющая кнопка. Также с торца присутствует двухконтактный разъём для подключения внешней кнопки. В неё удобно подключить кнопку Reset от лицевой панели корпуса ПК и с её помощью управлять эффектами в любой момент без необходимости добираться до пульта. Длина провода от пульта до штекера подключения подсветки вентиляторов — 16 см, до SATA — 39 см.
Последовательные нажатия кнопки переключают эффекты по кругу: разноцветная радуга, плавная смена цветов, свечение одним выбранным цветом (красный, жёлтый, салатовый, зеленый, голубой, синий, розовый или белый), эффект радара (с теми же цветами на выбор). Быстрое двойное нажатие выключает подсветку крыльчатки, но оставляет светиться кольца. Полностью выключить или повторно включить подсветку можно длительным нажатием кнопки. Всё просто, симпатично и удобно.
При прямом подключении подсветки вентиляторов к материнской плате используется комплектный переходной кабель, на конце которого разветвление на два самых распространённых штекера: ASUS AURA и Gigabyte VDG.
Конфигурация тестового стенда
Скорость и шум вентилятора
В таблице характеристик вентиляторов на упаковке заявлен рабочий диапазон от 500 до 1800 оборотов в минуту. Как правило, эти цифры стоит рассматривать через призму погрешности около 10%. На практике так и оказалось. Протестированные экземпляры разгонялись при 100% заполнении ШИМ до 1970 оборотов в минуту.
Шумность трёх работающих вентиляторов с расстояния в 1 метр по измерениям прибором Актаком АТЕ-9015 в целом можно охарактеризовать как «очень тихо» при скорости до 40%, «умеренно шумно» — от 40% до 70% и «громко» — на максимуме.
При ограничении скорости вращения на половине от максимально возможной (что позволяют практически все современные материнские платы) вентиляторы подойдут для тихих и ярких системных блоков, размещенных на комьютерном столе рядом с пользователем.
Тестирование эффективности
Паспортное значение величины отвода тепловой мощности по умолчанию (TDP) для процессора AMD Ryzen 7 5800X составляет 105 Вт. В ходе тестов потребление по показаниям датчика CPU Package Power (SMU) в HWiNFO64 версии 6.42 достигает значения 140 Вт. Для охлаждения такого «горячего малого» в тестовом стенде используется СЖО Fractal Design Celsius+ S36 Prisma, у которой в комплекте три эффективных вентилятора Fractal Design Prisma AL-12 PWM. С ними и было проведено сравнение комплекта вентиляторов Deepcool CF120 Plus при прочих равных условиях.
При потреблении 140 Вт температура процессора идентична при использовании обоих вариантов вентиляторов. При меньшей нагрузке разница в нагреве составила 0,5-1 градус Цельсия, что близко к погрешности измерений. Можно сделать вывод, что вентиляторы Deepcool CF120 Plus подойдут не только в качестве «корпусных ARGB-модников», но и будут хорошей заменой типовым вентиляторам на радиаторах жидкостных систем охлаждения.
Заключение
По итогам тестирования к комплекту вентиляторов Deepcool CF120 Plus по большому счёту нет вопросов или претензий. Разве что хотелось бы видеть в комплекте ещё и удлинённые винты для крепления на радиаторах систем жидкостного охлаждения, ведь тройные комплекты зачастую берут именно для них. В остальном всё позитивно. Отличная комплектация проводами и разветвителями. Достаточно тихая работа вентиляторов, как минимум, до половины от максимальной скорости позволяет их использовать в корпусах полуоткрытого типа, располагаемых близко к пользователю. Шум на максимуме закономерен и характерен для любых вентиляторов сопоставимого класса и размера. Это физика и от неё никуда не деться. Подсветка выглядит очень классно и станет ярким дополнением любой сборки с акцентом на ARGB-эффекты. Также понравилось, что производитель укомплектовал набор автономным ARGB-контроллером, на котором есть разъём для подключения внешней кнопки, а значит для переключения эффектов не придётся постоянно лезть внутрь системного блока или искать способ вывести пульт наружу.
Кратким итогом мы можем рекомендовать вентиляторы Deepcool CF120 Plus тому, кто хочет организовать достойное охлаждение в своём ПК и любит яркие девайсы.
