Акклиматизация!) Или климат-контроль в Comfort.

Стартуем!

Привет Всем Риоводам и не только! Предыдущий пост-тизер произвёл некоторый резонанс, но всё-таки на новой РиО это не диковика, а довольно распространёная опция (далее Климат). Но владельцам комплектаций Комфорт и ниже, думаю этот вопрос будет интересен). В общем установка! Имея приличный опыт по переделкам своего соляриса, решил немного усовершенствовать Рио. Предварительно закупился необходимыми деталями.

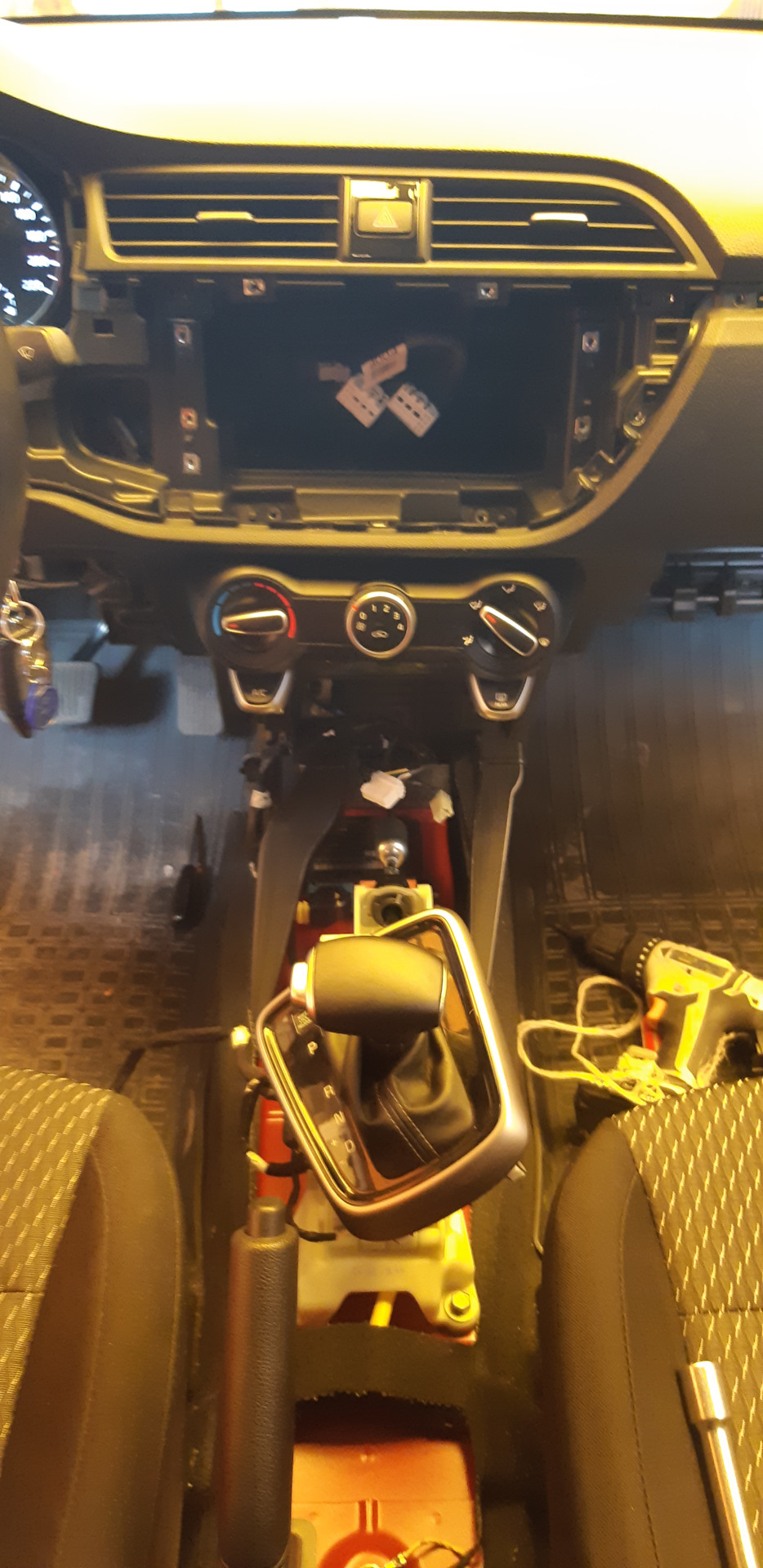

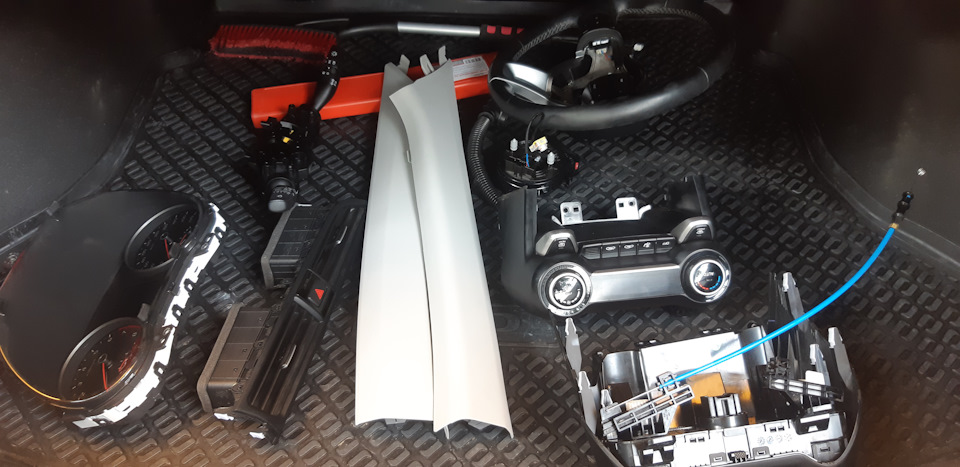

Далее разбор панели и установка новых компонентов и проводки.

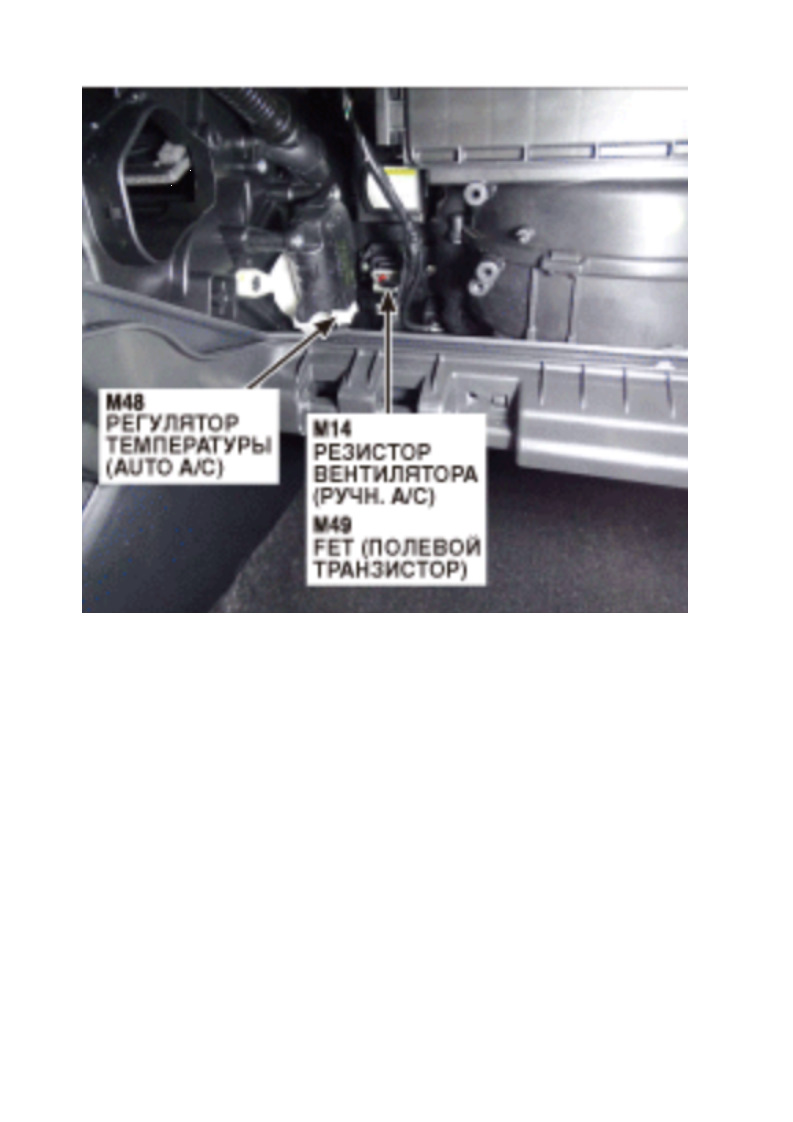

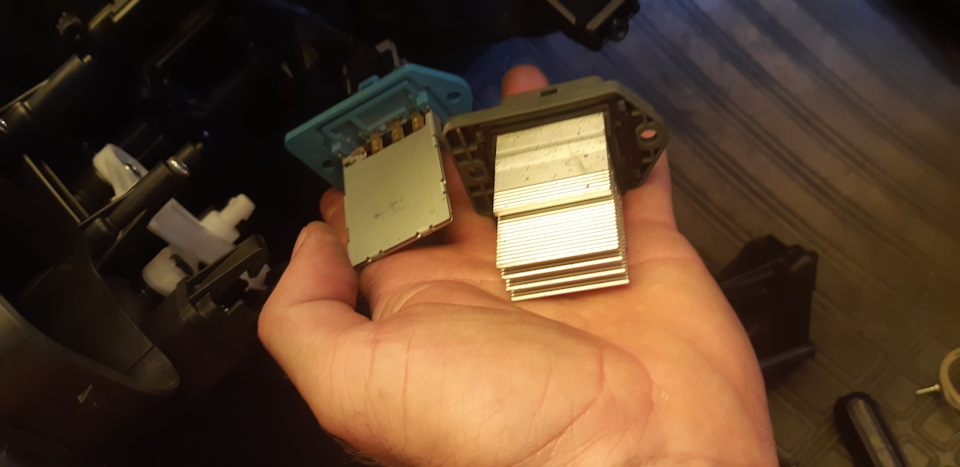

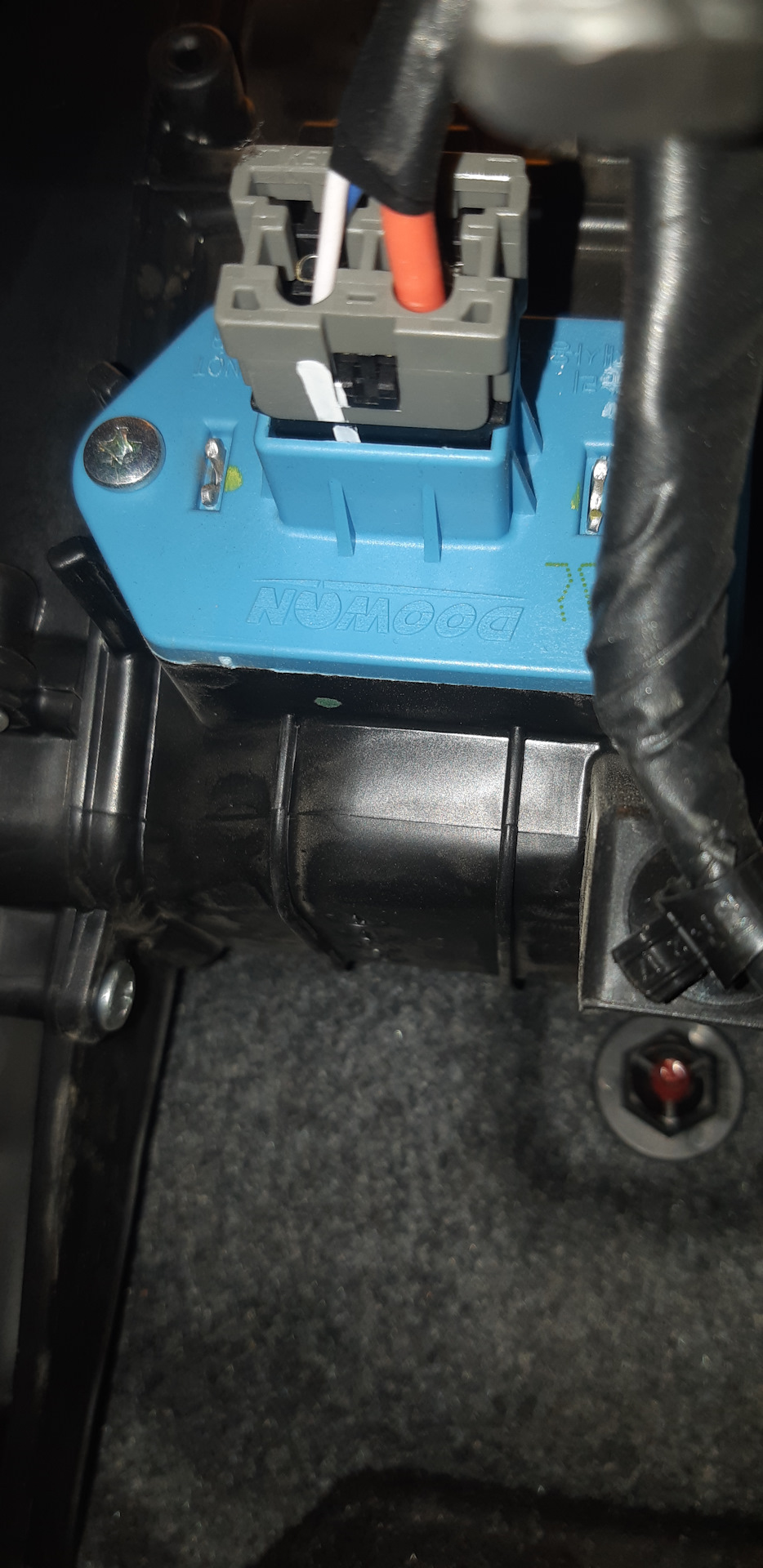

работа кипит ) Внутренности) Резистор печки меняем Ставим FET(Полевой транзистор) Ставим регулятор температуры старый мех.привод в топку!

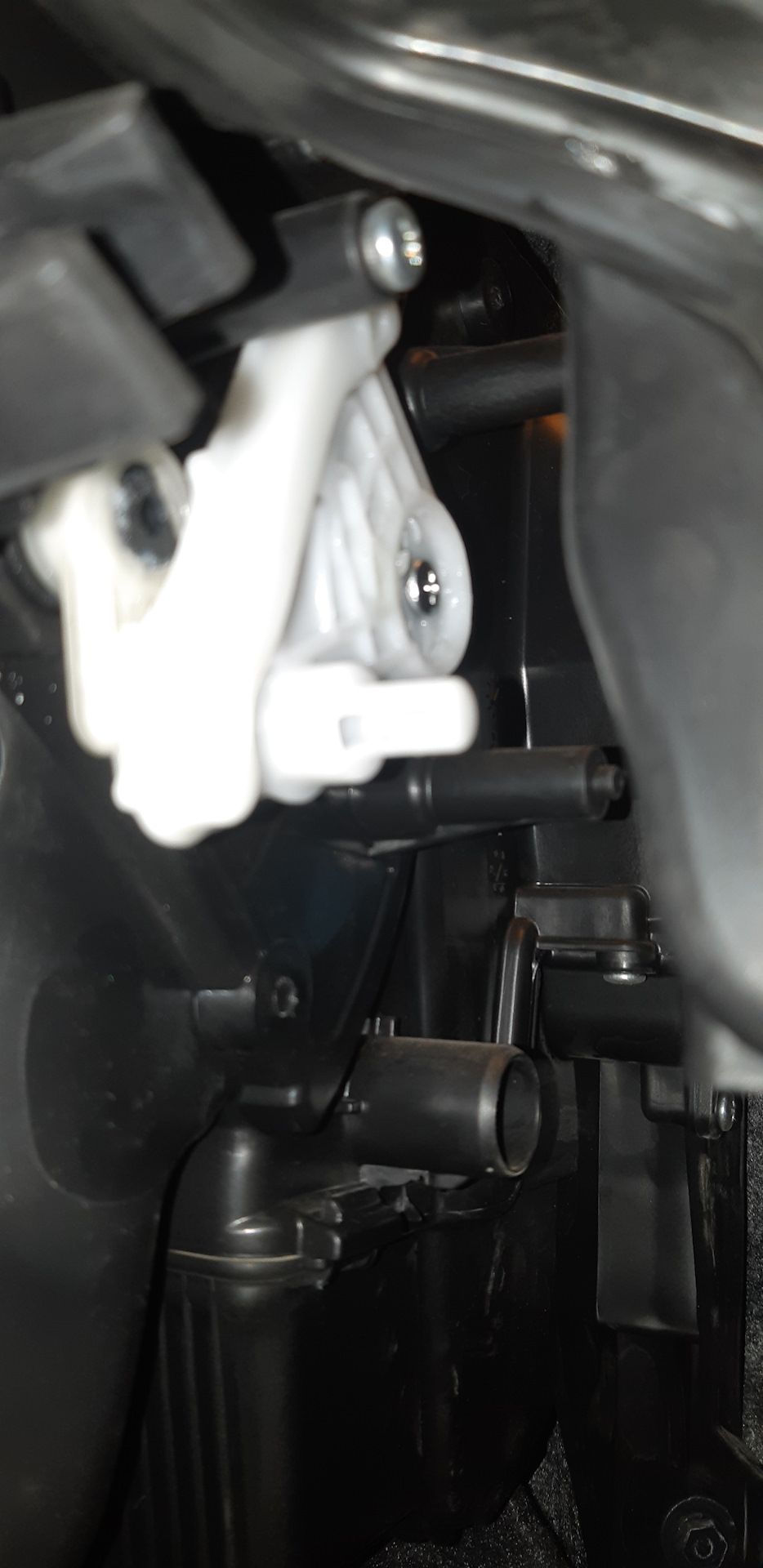

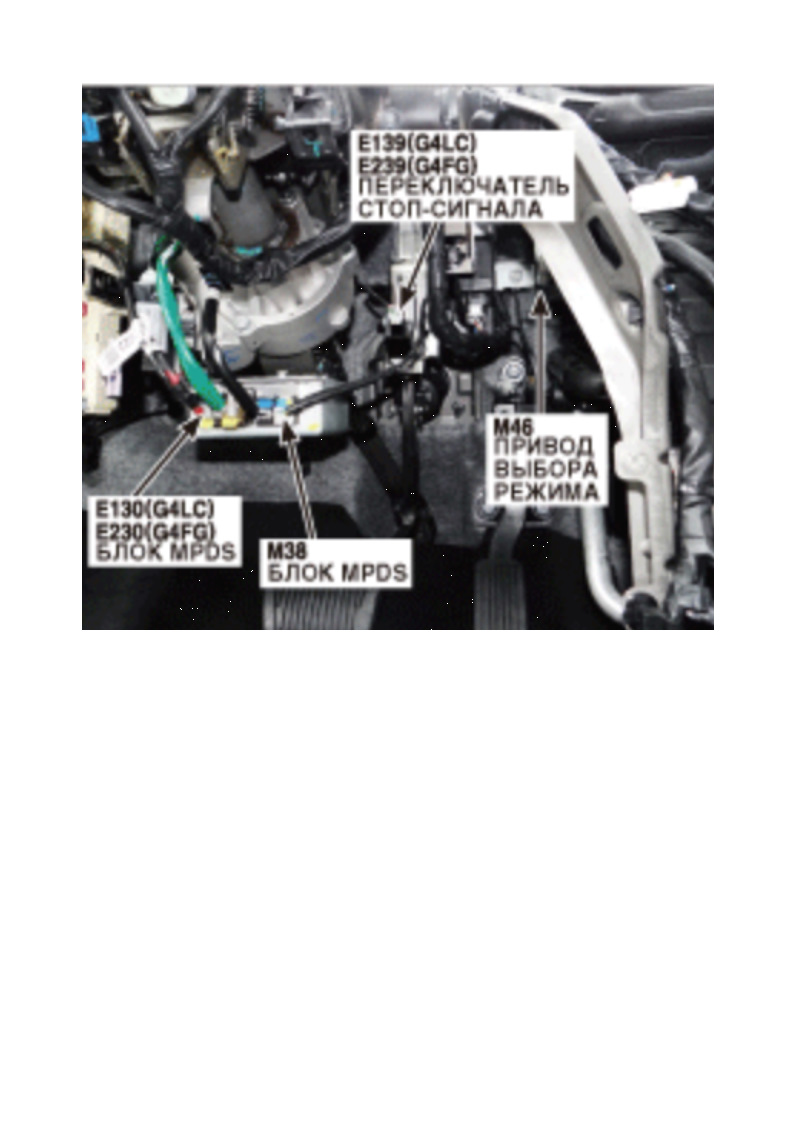

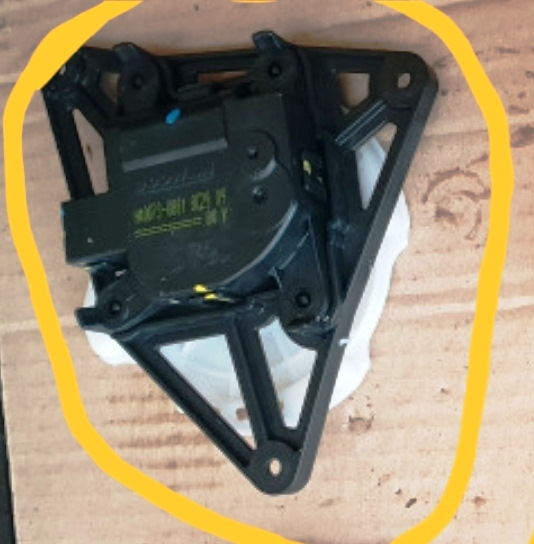

Далее меняем Привод выбора режима, он находится слева корпуса печки

Регулятор выбора режима Регулятор выбора режимов

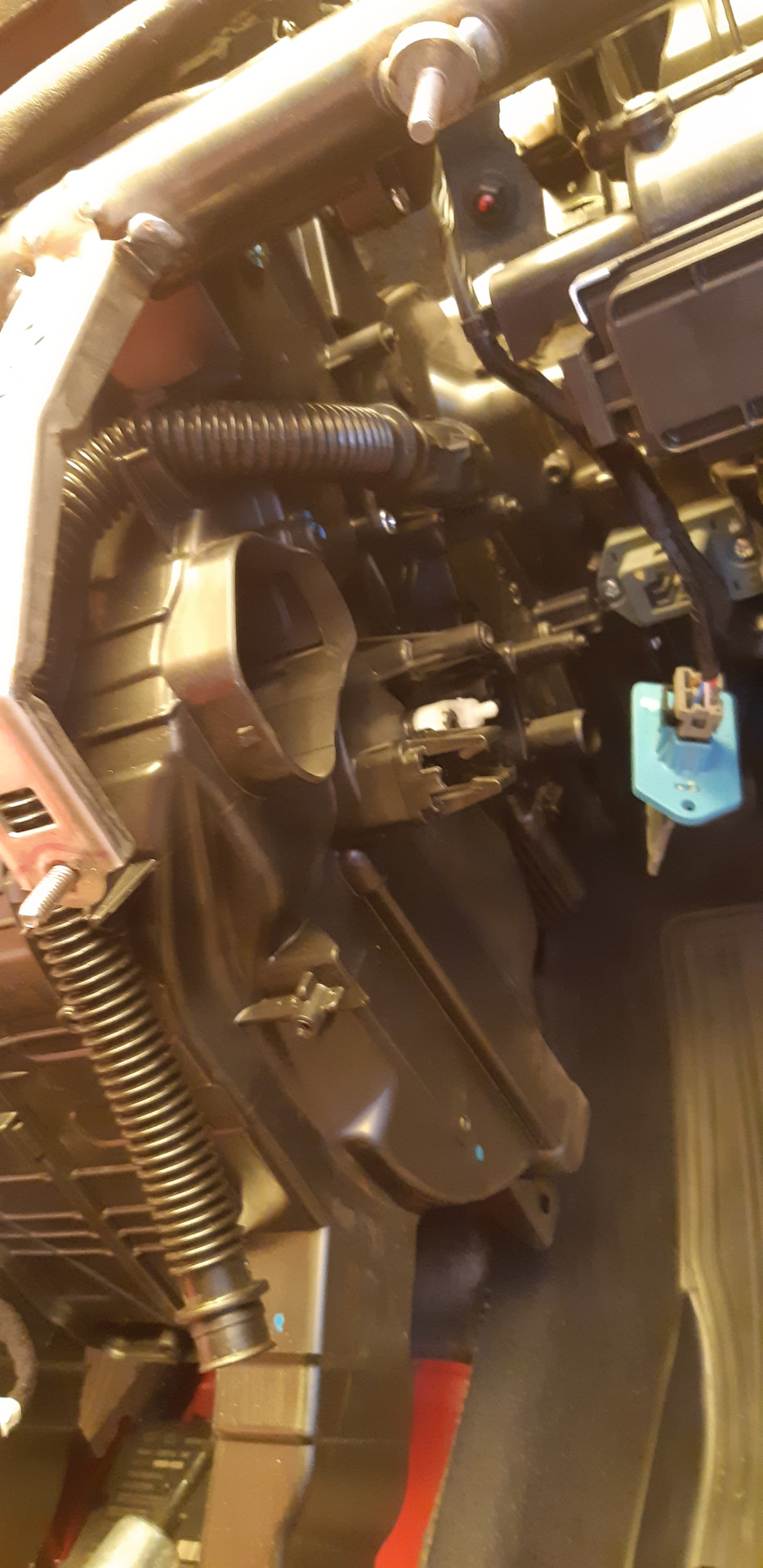

Местечко у него крайне не удобное, чтоб добраться до него нужно открутить Блок комфорта(ВСМ).

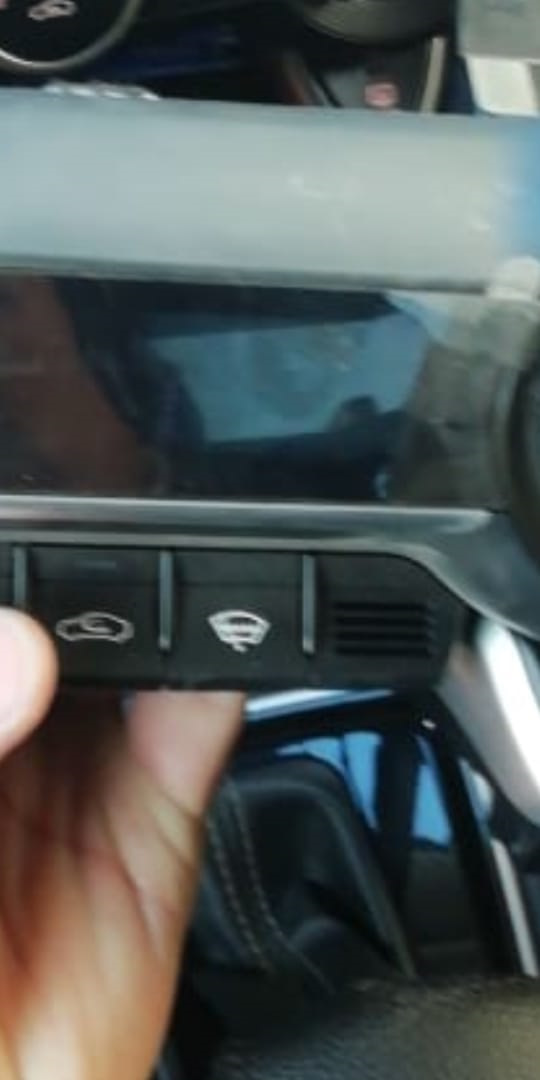

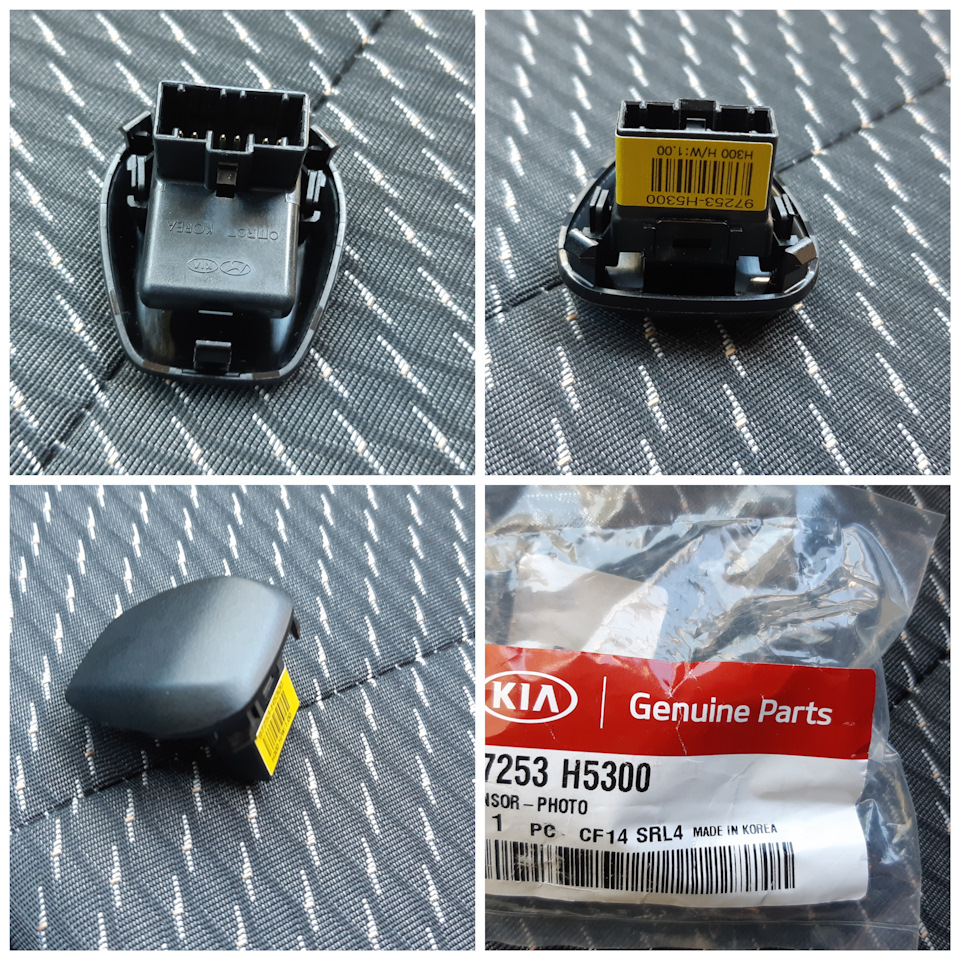

Так же ставим трубку с аспиратором, вместо заглушки устанавливаем фотодатчик в место заглушки на панели

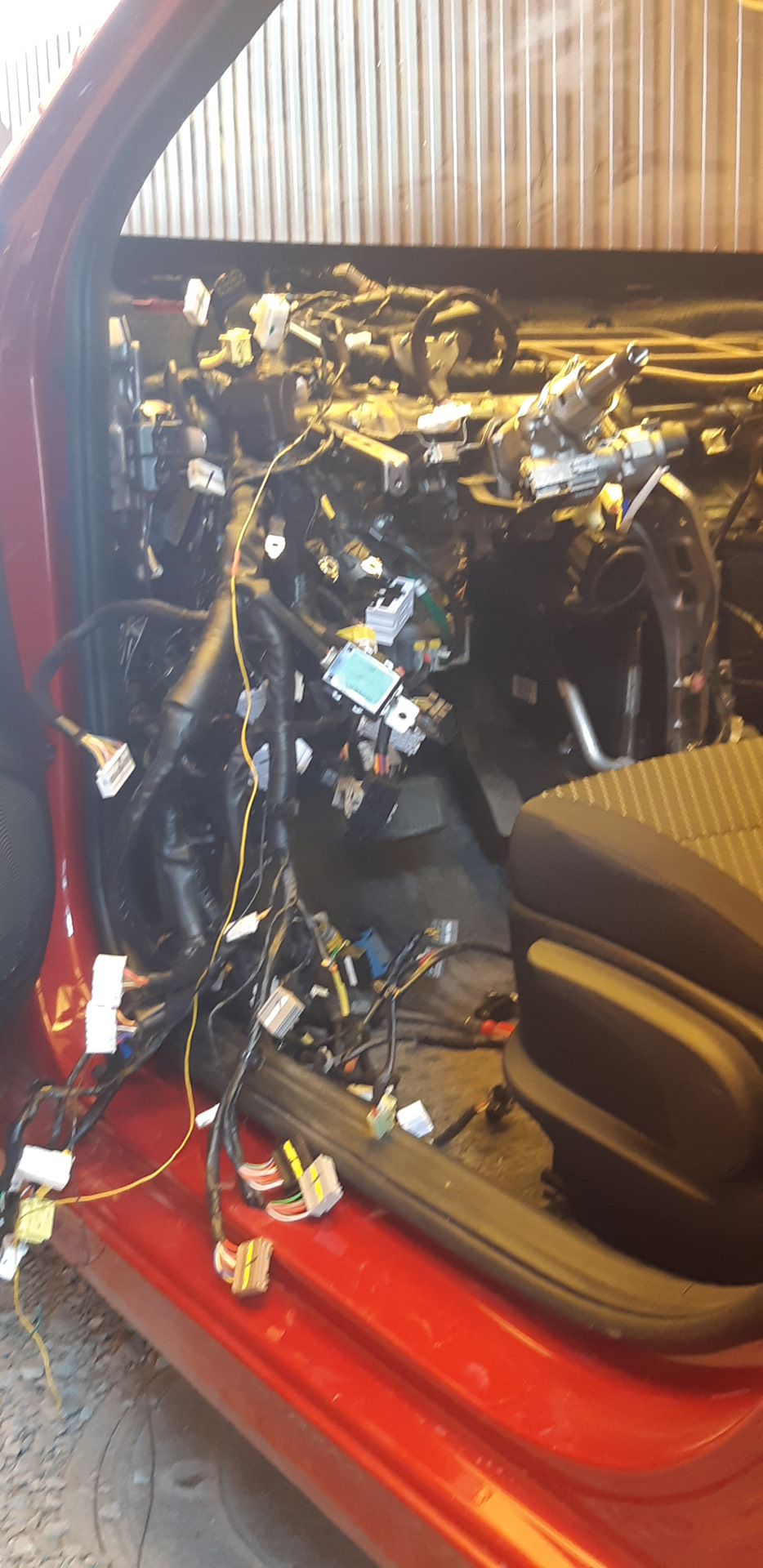

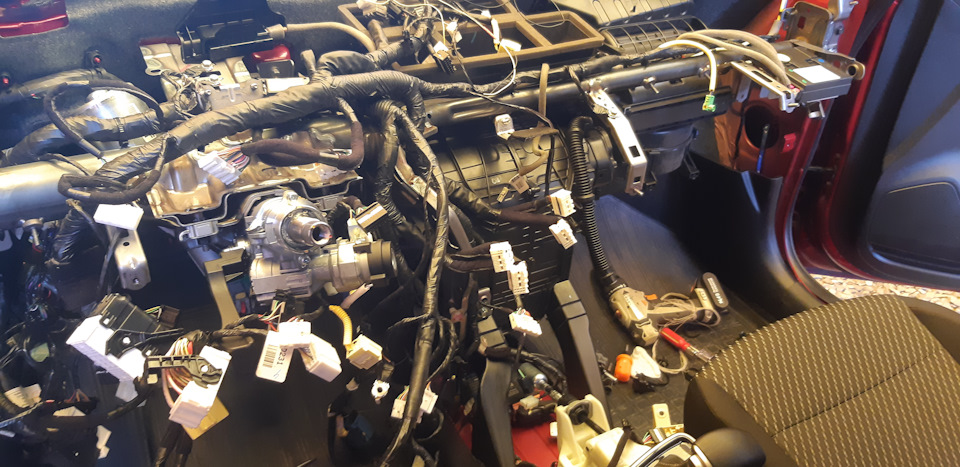

С механикой разобрались. Далее меняем полностью косу под панелью. Это наиболее рациональный способ в плане безопасности и гарантия того что всё будет работать сразу! И меня это устраивает на 100%! Менял одновременно снимая старую и устанавливал новую. Так определенно ничего не забудешь и не упустишь)))

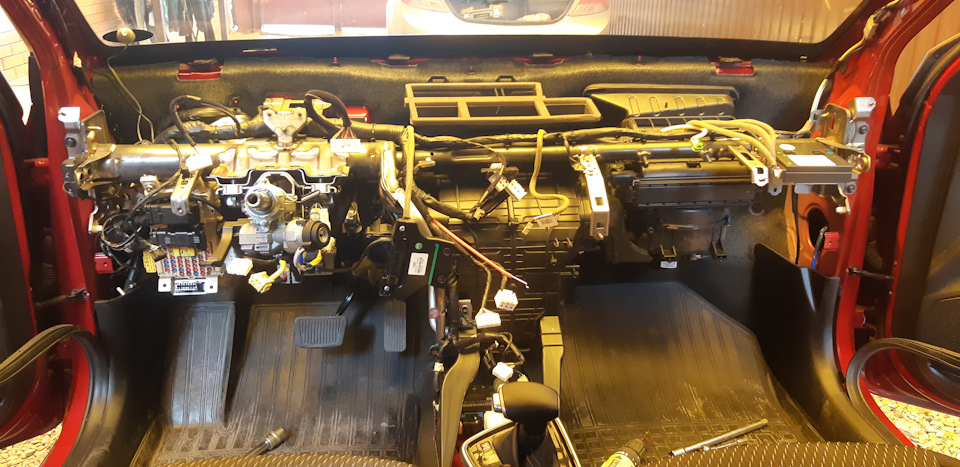

Выглядит это страшно только со стороны))

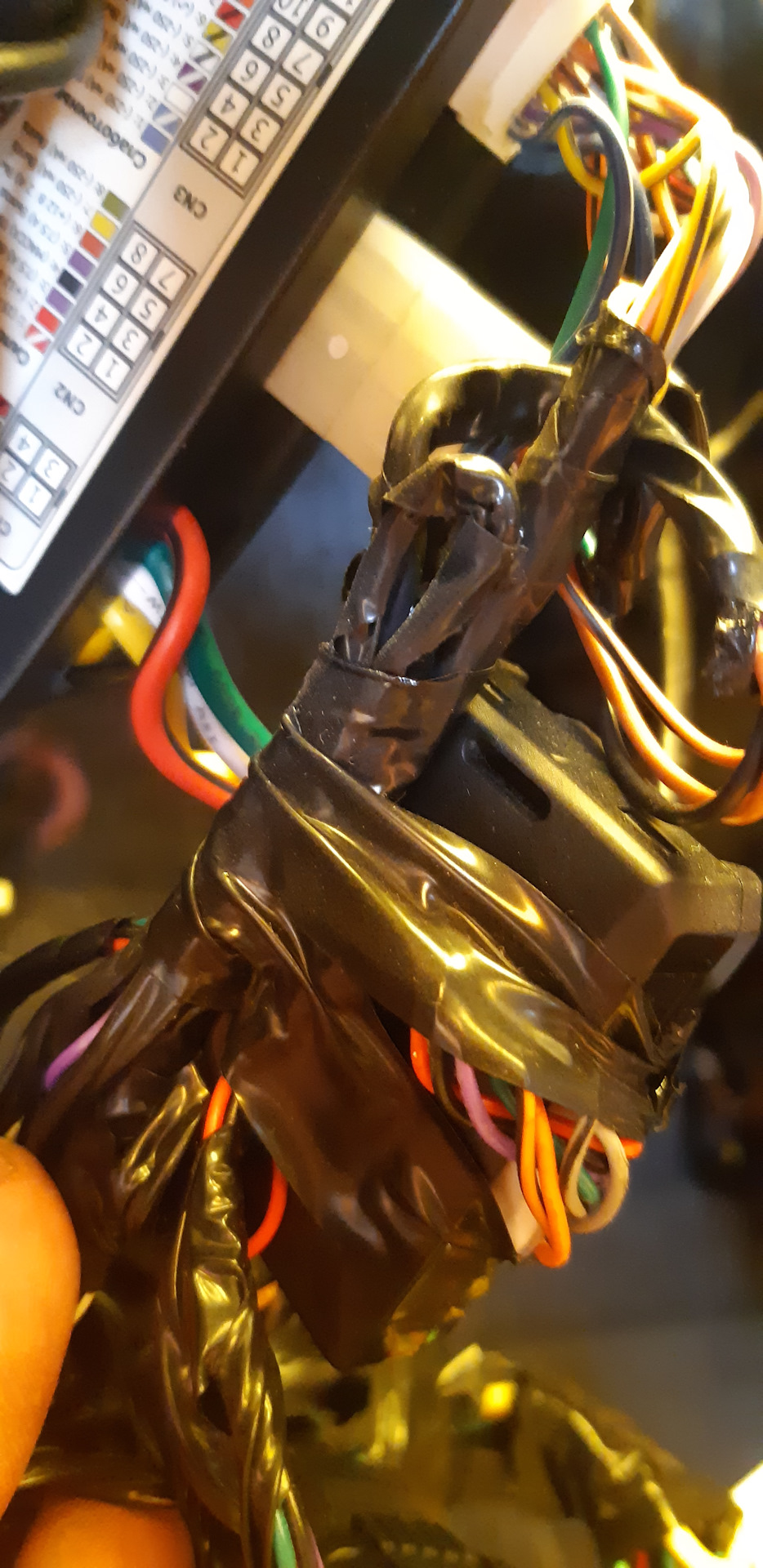

Настоящий ТРЭШ (по-другому без мата это не назвать) ждал меня в районе блока предохранителей. А именно сигнализация установленная в салоне дилером КИА! Ребята, это просто полная ЖЕЕЕЕСТЬ! Таких скруток, соплей и кучи изоленты я не видел никогда! А потом удивляются, почему горят машины?!

Подарок от Оф.дилера! Основная часть времени потрачена на клубки проводов и изоленты от официалов

В принципе процесс не сложный, но трудоёмкий. Собираем всё в обратном порядке.

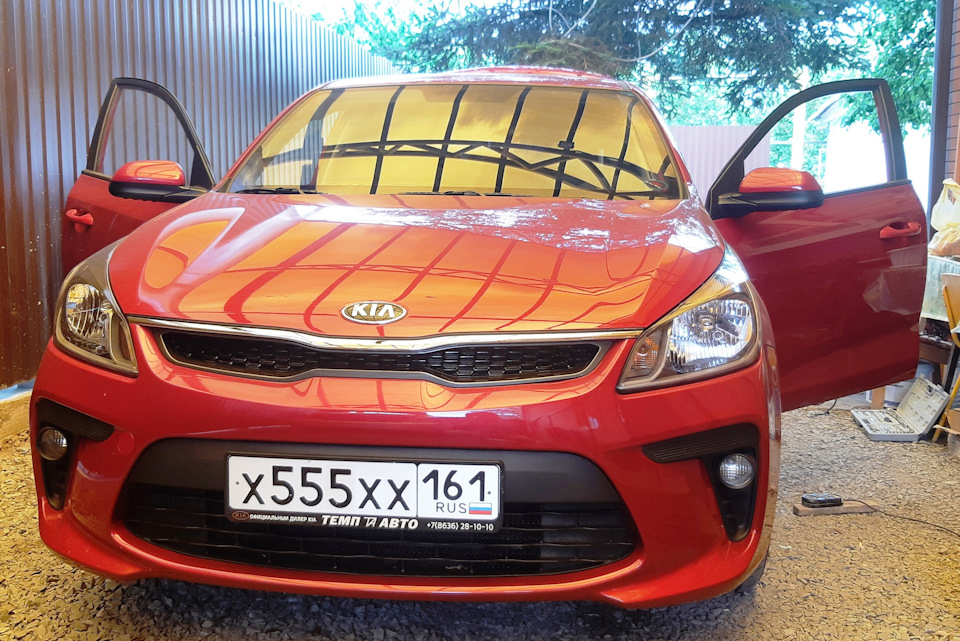

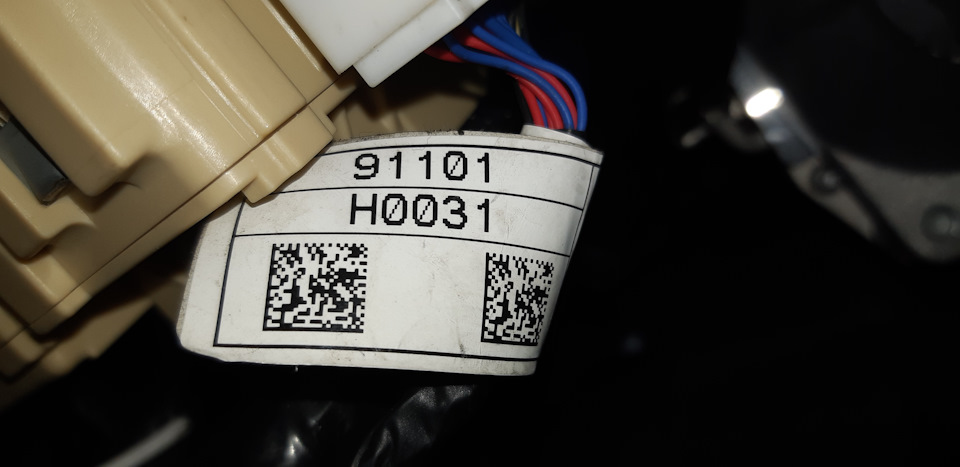

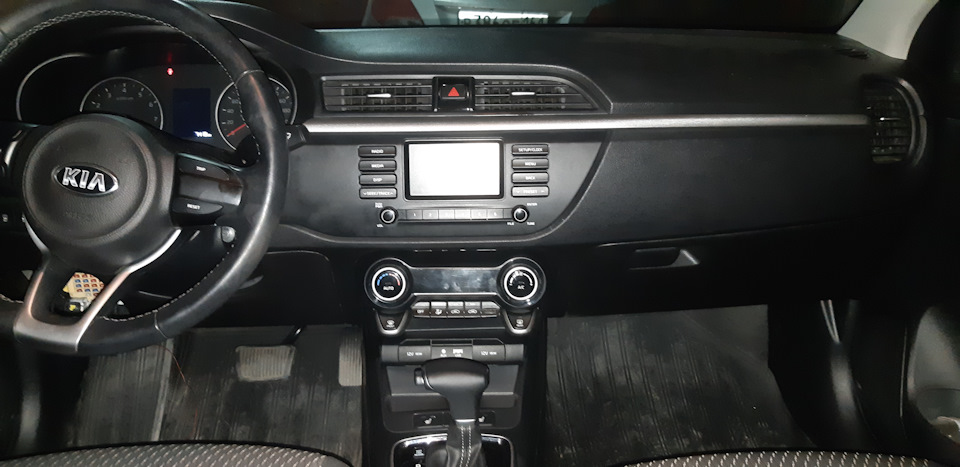

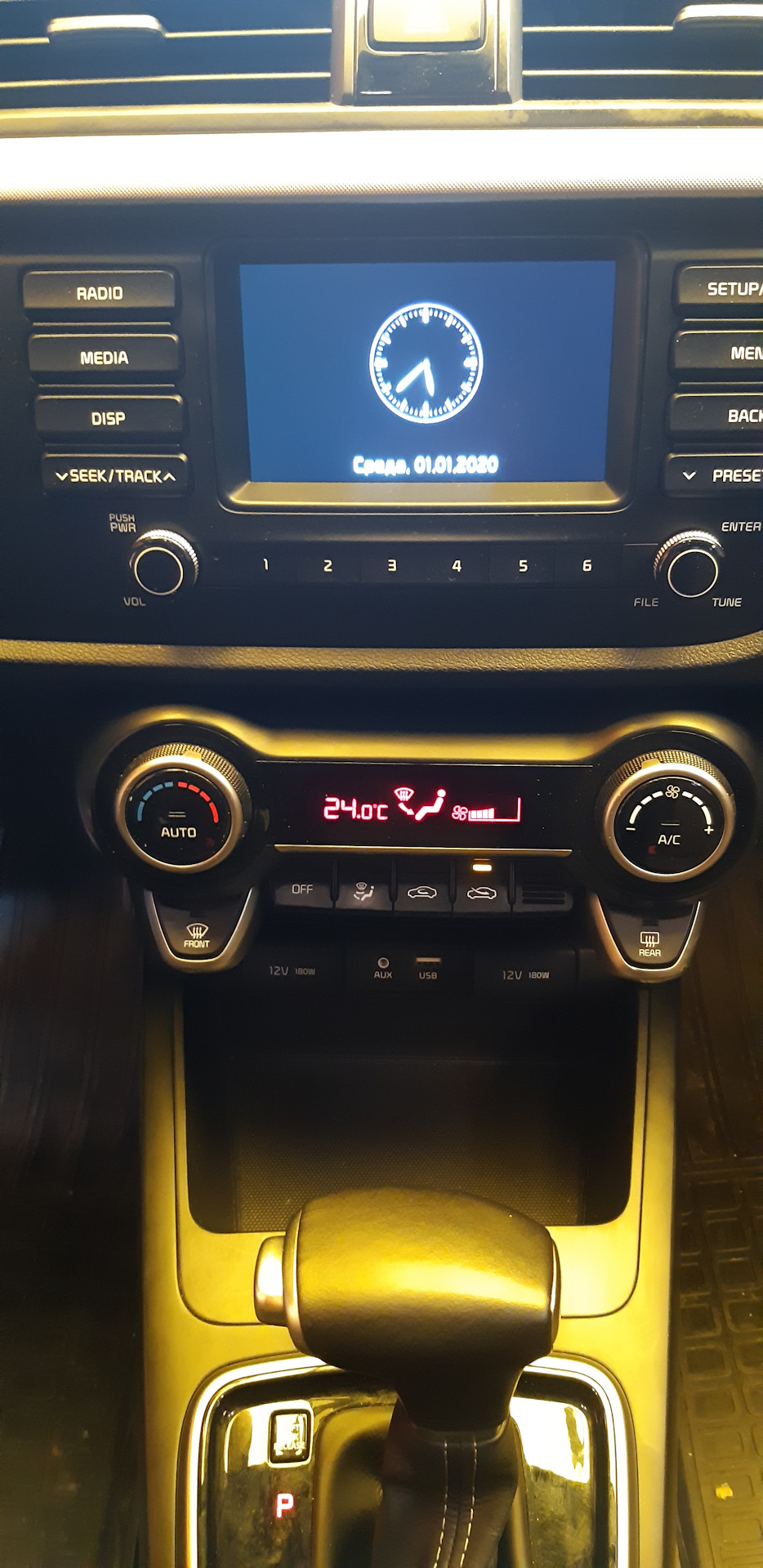

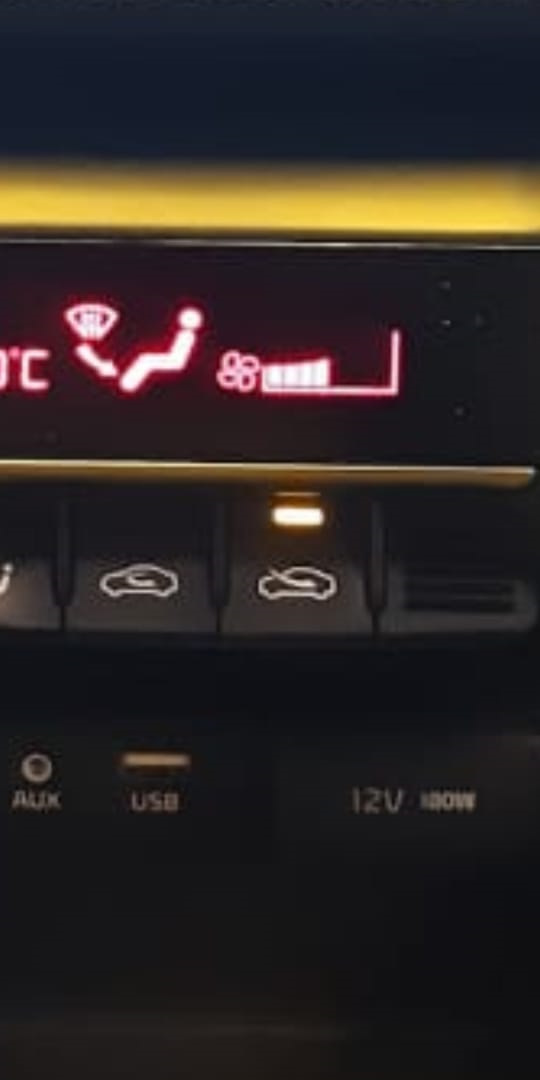

Стало)) Получаем удовольствие! Парт номер новой проводки с климатом.

1й вариант блока 2й вариант блока

Как установить климат контроль на Киа Рио 4 своими руками

Климат-контроль в автомобиле – это не только удобство, но и часть комфортного вождения. Если у вас есть Киа Рио 4 и вы хотите установить климат-контроль самостоятельно, то мы предлагаем вам подробную и простую пошаговую инструкцию.

Прежде чем приступить к установке климат-контроля, убедитесь, что у вас есть все необходимые инструменты и запасные части.

Шаг 1: Откройте капот и отсоедините отрицательный клеммы аккумулятора. Не забудьте зафиксировать кабель, чтобы предотвратить случайное попадание на клемму.

Шаг 2: Отсоедините панель управления климат-контролем на вашем Киа Рио 4. Для этого вам придется снять накладку и отключить все электрические разъемы. Будьте осторожны, чтобы не повредить провода при отсоединении.

Шаг 3: Установите новую панель управления климатом и подключите все электрические разъемы. Убедитесь, что панель правильно установлена и зафиксирована на месте.

Шаг 4: Подключите отрицательный кабель аккумулятора и закройте капот. Проверьте работу климат-контроля, чтобы убедиться, что все функции работают должным образом.

Важно: перед началом работ у вас должно быть достаточно знаний и опыта в автомобильной технике. Если у вас есть сомнения или неуверенность, лучше обратитесь к профессионалам для установки климат-контроля.

Наслаждайтесь комфортным вождением со своим новым климат-контролем на Киа Рио 4!

Как установить климат-контроль на Киа Рио 4

Установка климат-контроля на Киа Рио 4 может быть сделана самостоятельно. Для этого нужно выполнить следующие шаги:

Шаг 1:	Проверьте наличие необходимых компонентов для установки климат-контроля. Это включает в себя систему климат-контроля, панель управления и нужные кабели.
Шаг 2:	Отсоедините аккумулятор от автомобиля, чтобы избежать короткого замыкания и других проблем.
Шаг 3:	Снимите панель приборов автомобиля, чтобы получить доступ к месту установки климат-контроля.
Шаг 4:	Установите систему климат-контроля на своем месте, следуя инструкциям производителя.
Шаг 5:	Подключите панель управления к системе климат-контроля, используя соответствующие кабели.
Шаг 6:	Соберите обратно панель приборов автомобиля.
Шаг 7:	Перед подключением аккумулятора обратно, убедитесь, что все кабели правильно подключены и нет никаких повреждений.
Шаг 8:	Подсоедините аккумулятор обратно и проверьте работу климат-контроля.

После выполнения всех указанных шагов, климат-контроль на Киа Рио 4 будет успешно установлен и готов к использованию.

Необходимые инструменты и материалы для установки

Перед тем, как приступить к установке климат-контроля на Киа Рио 4, вам понадобятся следующие инструменты и материалы:

Инструменты	Материалы
Отвертка	Климат-контрольный блок для Киа Рио 4
Плоскогубцы	Комплект проводов и разъемов для подключения
Набор ключей	Дополнительные крепежные элементы (если не входят в комплект)
Резиновые перчатки	Инструкция по установке (должна входить в комплект)

Также рекомендуется иметь при себе руководство по эксплуатации Киа Рио 4 и обратиться к разделу, описывающему установку климат-контроля, для более детальной информации.

Пошаговая инструкция по установке климат-контроля

Шаг 1: Подготовка

Перед установкой климат-контроля на Киа Рио 4 необходимо подготовить все необходимые инструменты и материалы. Вам понадобится набор инструментов, новый климат-контрольный модуль для вашей машины и соответствующая электронная схема для этой модели.

Шаг 2: Отключение аккумулятора

Прежде чем приступить к установке, необходимо отключить аккумулятор. Это важно для вашей безопасности и предотвращения повреждения электрических систем в машине.

Шаг 3: Демонтаж рулевой колонки

Следующий шаг — демонтаж рулевой колонки, чтобы получить доступ к проводам и электронным системам внутри машины. Используйте инструменты и инструкции для вашей модели Киа Рио 4, чтобы правильно выполнить этот шаг.

Шаг 4: Подключение климат-контроля

После того, как рулевая колонка будет демонтирована, можно приступить к подключению климат-контроля. Следуйте электронной схеме, предоставленной производителем, чтобы правильно подсоединить модуль к существующим электрическим системам.

Примечание: Этот шаг может потребовать определенных знаний в области автомобильных электрических систем. Если вы не уверены в своих навыках, лучше обратитесь к профессионалу или автосервису.

Шаг 5: Проверка установки

После завершения установки, рекомендуется провести проверку, чтобы убедиться, что климат-контроль правильно работает. Включите автомобиль и проверьте функциональность всех кнопок и настроек на новом климат-контроле. Если возникнут проблемы, перепроверьте подключение или обратитесь за помощью к авторизованному сервисному центру.

Следуя этим пошаговым инструкциям, вы сможете самостоятельно установить климат-контроль на Киа Рио 4. Однако, помните, что если у вас возникают сомнения или проблемы в процессе, вам лучше обратиться к профессионалам, чтобы гарантировать качественную установку и безопасность вашей машины.

Преимущества и рекомендации по использованию климат-контроля

Преимущества использования климат-контроля:

1.	Комфорт. Климат-контроль позволяет поддерживать оптимальные условия в салоне, сохраняя приятную температуру и освежающую влажность воздуха.
2.	Здоровье. Климат-контроль фильтрует воздух от пыли, загрязнений и аллергенов, что особенно важно для людей с аллергией или астмой.
3.	Безопасность. Климат-контроль позволяет поддерживать оптимальные условия для концентрации внимания водителя, уменьшая вероятность дорожно-транспортных происшествий.
4.	Экономия времени и энергии. Система климат-контроля автоматически регулирует температуру и работает наиболее эффективно, что позволяет сэкономить время и энергию.

Для правильного использования климат-контроля вам рекомендуется следовать следующим советам:

• Установите желаемую температуру с помощью регулятора температуры.
• Выберите режим работы: автоматический, вентиляция, охлаждение или обогрев.
• Установите желаемую скорость вентилятора.
• Выберите направление воздушных потоков с помощью регуляторов распределения воздуха.
• При необходимости используйте функции рециркуляции воздуха или кондиционирования.

Соблюдение этих рекомендаций поможет вам получить наилучший комфорт и эффективность от использования климат-контроля в вашем автомобиле Киа Рио 4.

ЗАМЕНА КОНДИЦИОНЕРА НА КЛИМАТ КОНТРОЛЬ КИА РИО 4

Владельцы автомобилей Kia Rio 4 могут столкнуться с необходимостью замены кондиционера на климат контроль. Кондиционеры и климат контроли на первый взгляд похожи, но на самом деле это разные устройства. Кондиционер охлаждает воздух и увлажняет его, тогда как климат контроль управляет температурой, вентиляцией и подогревом воздуха в салоне. Климат контроль является более продвинутой технологией и может обеспечивать более комфортные условия в салоне.

Если вы планируете замену кондиционера на климат контроль на Kia Rio 4, вам необходимо обратиться к специалистам. Это не задача для самостоятельного выполнения даже для опытных автовладельцев. Необходимы специальные инструменты и знания о работе с электрическими системами автомобиля.

Процесс замены кондиционера на климат контроль для Kia Rio 4 может занять несколько дней и может стоить несколько тысяч рублей, в зависимости от региона и частности вашего автомобиля. Будьте готовы к тому, что это может быть продолжительным и дорогостоящим процессом.

Помимо замены самого устройства, необходима настройка электрических систем и соединений автомобиля, чтобы он мог правильно работать с новым климат контролем. Использование настоящих деталей и компонентов Kia очень важно, поэтому обратитесь только к надежным и профессиональным мастерам.

Замена кондиционера на климат контроль на Kia Rio 4 это сложная процедура, но если выполнена правильно, она может значительно повысить комфорт вашего вождения. Но помните, что замена кондиционера может не понадобиться, если автомобиль уже оснащен климат контролем, таким как Kia Rio X-Line или Kia Rio GT-Line.

Замена блока кондиционера, на блок климат контроля в Hyundai Creta. Часть #1

Инструкция по демонтажу Usb и доработке панели Kia Rio 4 — Киа Рио IV Kia X-LIne- 2017-2020 .

Не делай так с кондиционером. Как быстро в жару летом охладить салон автомобиля кондиционером

КИА РИО Актуатор климата. Замена.

Установка климат-контроля на RIO 3,4,Solaris 1,2 с 2011 по 2021 года в САНКТ-ПЕТЕРБУРГЕ

Установка климат контроля

Решил заменить ручное управление кондиционером на климат контроль.

Для этого потребовалось:
1. Блок управления климатом с фишкой (если не будет фишки, будет ОЧЕНЬ сложно собрать) 972504Y210WK
2. Фотодатчик 972534Y300 (можно без фишки, нужно всего 2 пина вставить в старую)
3. Транзистор FET 971791R000 (фишка не нужна; подходит старая, с резистора)
4. Привод заслонки отопителя 971611JAA0 (лучше с фишкой)
5. Рычаг заслонки отопителя 971491R010
6. Трубка системы вентиляции 972361G000

провод, паяльник, клеммы «мама» маленькие.

Разбираем, вынимаем старый блок управления (не буду объяснять как это сделать, в интернете полно информации по этому поводу) и начинаем перепаивать старую фишку. Все схемы здесь https://kiario.club/shema.php (лучше распечатать и взять с собой).

Схема

Перепаиваем транзистор M49 (наращиваем провода)
схема

Наращиваем и перепаиваем привод заслонки отопителя (Актюатор температуры) M48
схема

Далее перепаиваем фишку M33-B
схема

Далее проводим важный провод от M33-A (15R) к I/P-B (16R), без него вентилятор будет
работать на всю. Вёл в блок предохранителей, там было пустое место пришлось вставлять контакт. Блок лучше снять.

Потом ведём фотодатчик, выковырнуть его можно с помошью кредитки, провода можно протянуть без снятия торпедо.
схема

Клеммы я брал от компьютера, фото

Ну и в финале ведём провод к датчику температуры, можно провести где идёт основной жгут проводов от двигателя.

Прикручиваем транзистор (со стороны бардачка, внизу), привод заслонки отопителя (со стороны бардачка) и меняем рычаг, выкручиваем заглушку трубки системы вентиляции (над приводом заслонки) и ставим трубку. Придётся покорячится, нужна маленькая отвёртка.

Всё делается без снятия торпедо и занимает около 3х часов времени.
