Инструкция снятия обшивки с задней двери.
Привет всем!
Как и обещал, выкладываю инструкцию. Установить омыватель в этот раз не получилось, но всё по порядку.
Вот фото двери уже без обшивки.
Для того чтобы снять обшику нужно начинать с верха двери, там идёт вот такая накладка.
Как видите идёт всего 4 клипсы, так что просто тяните на себя и всё. Начинать нужно именно с этой накладки, т.к. всего их 4 и идут они в нахлёст друг на друга.
После снятия этой накладки нужно снять 2 боковые.
Они держаться на 2х клипсах и воткнуты краем в последнюю, самую большую накладкую
Очень важно при обратной сборке эти белые клипсы одевать на накладку, а не вставлять в отверстие под них. Иначе накладка не сядет на место обратно, а затолкает клипсы внутрь.
После того, как разобрались с мелкими накладками остаётся самая большая.
Клипсы те же, что и на первой накладке, подлезли к одной из них и тяните на себя последовательно. В накладке есть много лючков, можете снять их, удобнее будет хвататься.
С разбором накладки закончили.
Что нужно для монтажа омывателя камеры?

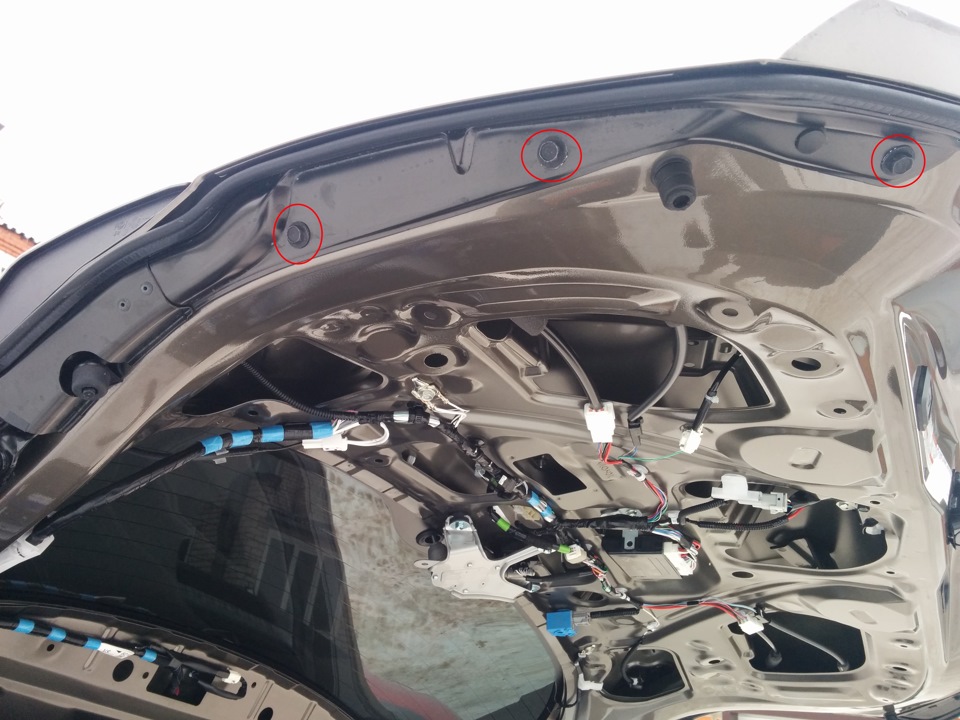

Во первых источник воды. Он в этом окошке наверху двери.
Между потолком и дверью вы можете увидеть две гофры — левая — проводка, правая — шланг с омывайкой.
Доступ к нему не удобен, вытянуть у меня его не получилось. Плюс мороз, шланг задубел. Придётся с ним возится двумя пальцами в слепую.
После подключения тройника и протяжки шланга нам нужно вывести его "наружу" с минимальными последствиями для авто.
Для этого нужно вытащить его в накладку на заднюю дверь.(Накладку отметил красным)
Лучше всего подойдет корпус фонарей подсветки номерного знака

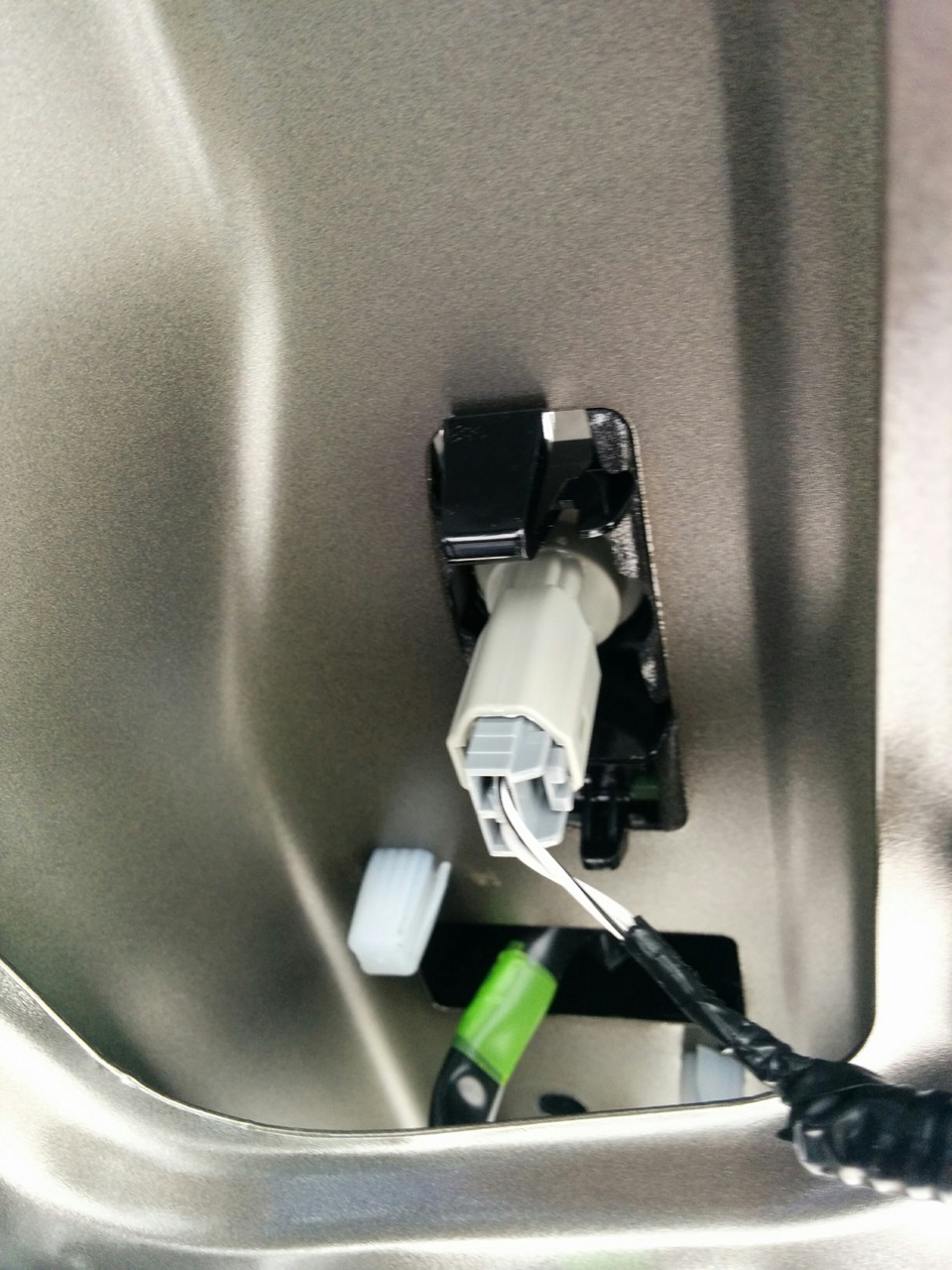

Выглядит фонарь изнутри так
Вот так снаружи.
И тут вы можете увидеть 2 подставы.
1. Фонарь утоплен внутрь, и его нельзя снять без демонтажа всей накладки.(Как менять лампочки?)
2. Накладка стала меньше и уже, поэтому место для камеры выбирать сложнее.
Для снятия накладки нужно так же снимать обе задних фары и уплотнительную накладку на двери.

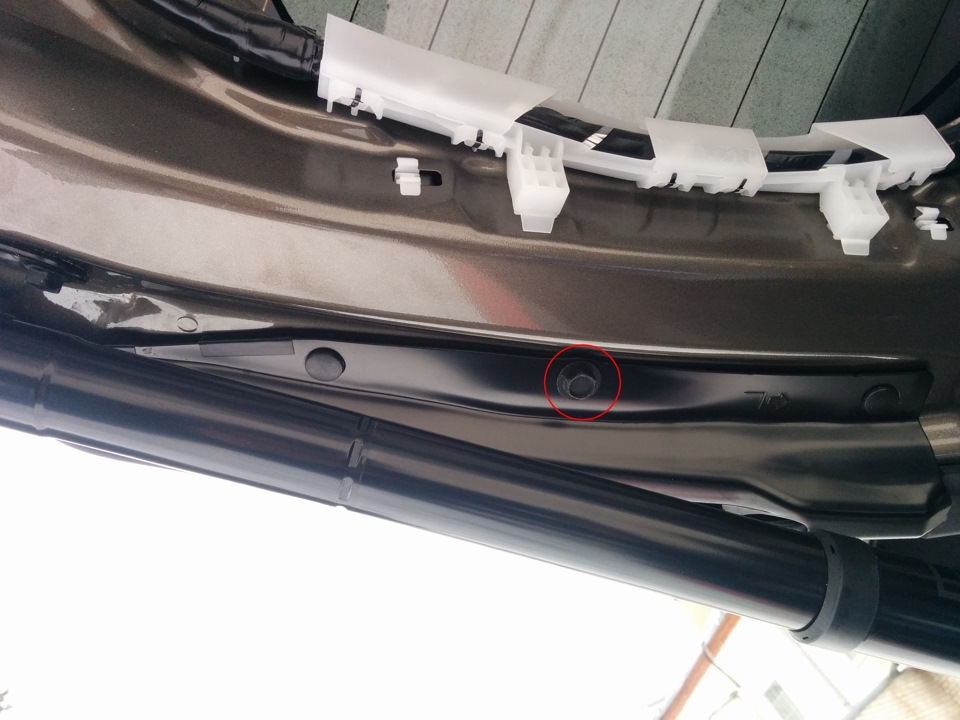

Вот болты накладки.
Под ней прячутся 2 болта крепления задних фар.

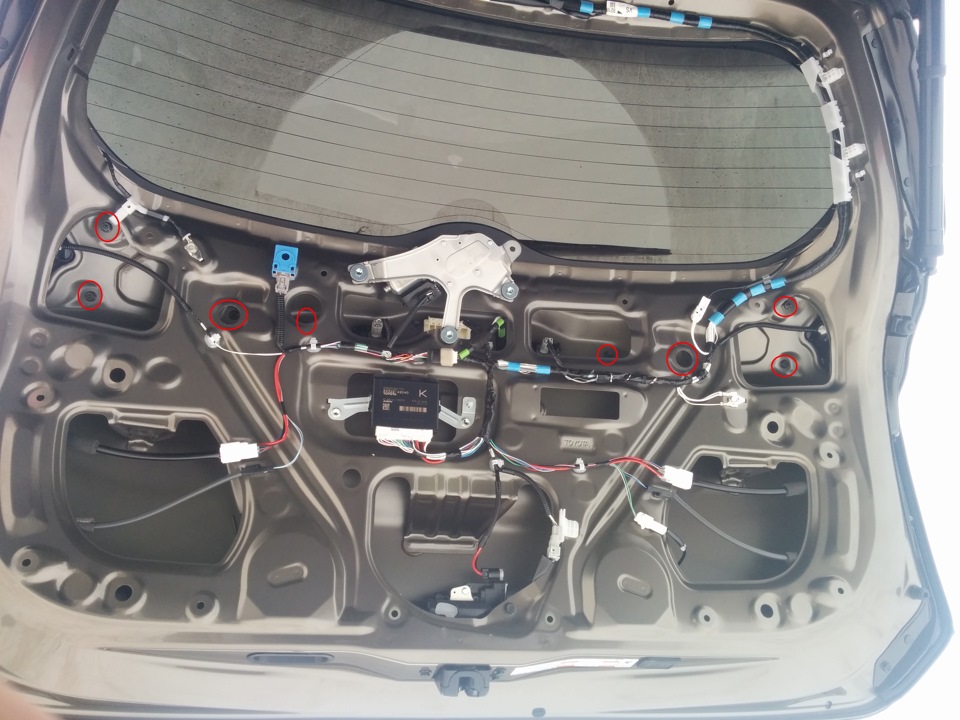

После их снятия осталось ещё 3 болта крепления фары и 2 болта крепления накладки. Места их прилагаю.
Только после этого вы сможете снять накладку.

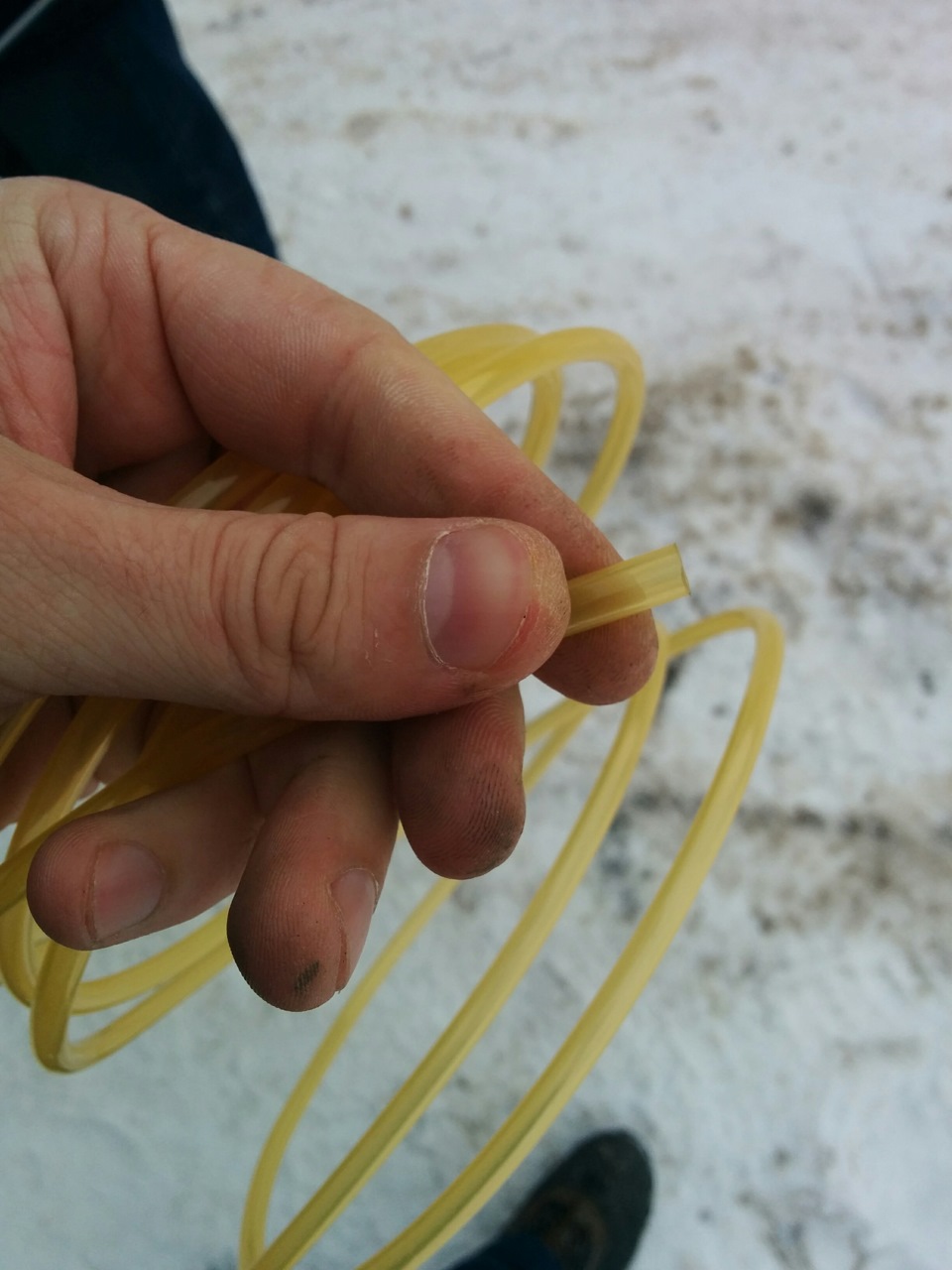

Я её в этот раз снимать не стал, т.к. взяв в руки шланг для проводки омывайки понял, что я его не натяну ни на тройник ни на форсунку, настолько он задубел.
Поэтому я собрал всё в обратной последовательности и теперь жду тепла.

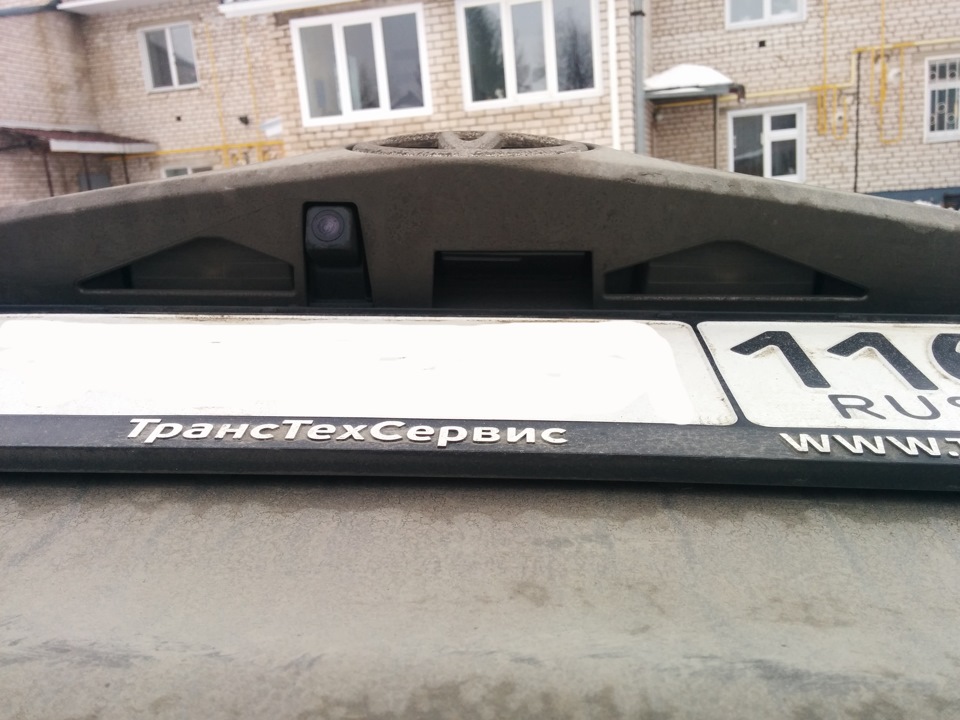

Ставить скорее всего буду в апреле, вот сюда.
Как снять обшивку двери тойота рав 4 2013
Модель: Toyota Rav 4 MK 3, Xa30 — Годы 2006-2013
Часть: Дверная панель
эксплуатация: Как разобрать обшивку двери Toyota RAV4?
Снятие внутренней дверной панели Toyota RAV4 — очень простая операция, давайте посмотрим, как это сделать в этом уроке. Пластиковым шпателем, подходящим для снятия вставок, отделяем маленькую внутреннюю панель зеркала, панель внутри ручки открывания, кожух ручки захвата и пульт управления дверями. Продолжаем, отсоединив разъем последнего и открутив все указанные винты. В этот момент мы можем отсоединить панель от двери, стараясь не повредить внутреннюю проводку, и отсоединить разъем и шнур замка.
Как снять обшивку передней двери Фольксваген Поло
Как снять обивку водительской двери Фольксваген Поло? В этом видео объясняется, как действовать. Прежде чем приступить к разборке, отсоединим клеммы аккумулятора в моторном отсеке. Рычагом поддеваем покрытие ручки (снимаем кусок), затем отверткой откручиваем стопорные штифты в ручке, расположенной внутри дверной панели, откручиваем штифты, размещенные в пластике дверной панели рычаг открывания двери. Рычагом снимите защелки, расположенные по периметру дверной панели автомобиля. Наконец, мы хватаем панель руками и снимаем ее с двери. Отсоединяем тросик рычага открывания дверей, клеммы питания кнопок стеклоподъемников.
Снятие обшивки дверей и крышки багажника
Снятие обивки передних и задних дверей производите следующим образом:
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
На моделях с ручным стеклоподъемником полностью закройте окно и отметьте расположение ручки стеклоподъемника.
Освободите скобу крепления и снимите ручку.
Скоба освобождается, если вставить чистую ткань между ручкой и обивкой двери и, протягивая ткань напротив концов скобы, зацепите скобу и освободите ее.
Рис. 14.20. Снятие ручки стеклоподъемника с использование чистой ткани
При этом необходимо натягивать ручку на себя, чтобы она после освобождения скобы снялась со шлицов стеклоподъемника (рис. 14.20).
Рис. 14.21. Снятие панели с переключателями стеклоподъемника
На моделях с электрическим приводом стеклоподъемника, лезвием отвертки отделите панель с переключателями стеклоподъемника для доступа к одному из винтов крепления обивки двери (рис. 14.21). Отсоедините от панели электрические разъемы.
Рис. 14.22. Снятие внутренней декоративной крышки наружного зеркала заднего вида
Потянув, снимите внутреннюю декоративную крышку наружного зеркала заднего вида (рис. 14.22).
Рис. 14.23. Снятие накладки ручки двери на моделях с 2001 года
На моделях с 2001 года лезвием отвертки снимите накладку ручки открытия двери (рис. 14.23).
Рис. 14.24. Расположение винтов крепления обивки двери на моделях с 2001 года (на моделях до 2001 года имеются еще два винта в области кармана двери)
Выверните винты крепления обивки двери (рис. 14.24). Используя отвертку с широким лезвием, по периметру отделите обивку двери от двери. Крепления обивки задней осуществляется фиксаторами и тремя винтами. Два винта расположены под накладкой ручки открытия двери и один винт — в держателе внутренней ручке замка двери.
После отделения обивки двери от двери освободите электрические разъемы и снимите обивку двери с автомобиля.
Для доступа к наружной ручке открытия двери или стеклоподъемнику снимите с двери пылевлагозащитную пленку.
Обшивка крышки багажника
Обивка багажника производите следующим образом:
Откройте Дверь багажника.
Используя отвертку с широким лезвием или пластиковый шпатель, по периметру отделите обивку двери от двери багажного отделения.
На моделях до 2001 года для освобождения фиксаторов крепления обивки двери тонкой отверткой выдавите центральный стержень фиксатора.
Для доступа к компонентам в двери снимите с двери пылевлагозащитную пленку.
Установка обшивки
Перед установкой проверьте и, при необходимости, замените фиксаторы, которые были сломаны при снятии обивки двери.
Закрепите пылевлагозащитную пленку, установив ее без складок и разрывов. Поверхность, на которую приклеивается пылевлагозащитная пленка, должна быть идеально чистой.
Протяните через отверстия в обивке Разъёмы и установите обивку на дверь. Резко нажимая на обивку в местах расположения фиксаторов, закрепите обивку на двери.
