Магнитола CD30 BLAUPUNKT 13 190 856 (добавление AUX)

Магнитола CD30 BLAUPUNKT 13 190 856 является штатной магнитолой автомобиля OPEL Astra середины нулевых годов.

Маркировка магнитолы CD30 BLAUPUNKT 13 190 856

Маркировка магнитолы CD30 BLAUPUNKT 13 190 856

Внешний вид магнитолы CD30 BLAUPUNKT 13 190 856

Внешний вид магнитолы CD30 BLAUPUNKT 13 190 856

Человек попросил добавить AUX в данную модель. Изначально рассматривались варианты добавления вместо диапазона AM радио или CD-привода.

Внутреннее устройство магнитолы CD30 BLAUPUNKT 13 190 856

Внутреннее устройство магнитолы CD30 BLAUPUNKT 13 190 856

Вариант с подключением AUX вместо AM с предусилителем TDA7318 я раньше встречал тут. Он выглядит следующим образом.

Реализация AUX с предусилителем TDA7318

Реализация AUX с предусилителем TDA7318

Распределение выводов TDA7318

Распределение выводов TDA7318

Добавление AUX вместо CD-привода или радио

Для того, чтобы аудиосигнал с привода CD пришел на предусилитель, необходимо, чтобы в приводе находился и вращался CD диск (эмуляция воспроизведения диска). Так часто делается в большинстве автомагнитол.

Предусилителем является микросхема SC540206FU (позиционное обозначение D150). По Service manual — это входа AADR1_P (59 нога) и AADL1_P (57 нога). Однако позиционные элементы, которые находятся в этих цепях, на плате отсутствуют, хотя дорожки под них разведены. Значит ищем другой путь.

Часть принципиальной схемы с цепями CD

Часть принципиальной схемы с цепями CD

Отсутствующие элементы платы

Отсутствующие элементы платы

Смотрим на разъем CD привода — все в цифровом виде и на предусилитель данные приходят в цифровом виде. Таким образом вместо CD-привода подключиться не получиться.

Разъем CD с цифровыми сигналами

Разъем CD с цифровыми сигналами

Цифровые входы предусилителя

Цифровые входы предусилителя

Аналогичная ситуация с радио — вся информация в цифровом виде и на выходе предусилителя единый аналоговый сигнал.

Добавление AUX вместо TELL MUTE

Тогда смотрим в сторону TEL_NF+ и TEL_NF-. С ними в Интернете много примеров. Можно посмотреть тут и тут. Хорошо расписано на румынском тут.

Инструкция на румынском по осуществлению AUX

Инструкция на румынском по осуществлению AUX

Для себя я сделал подобную инструкцию, но все перепроверил.

Сначала удаляем резисторы R7922 и R7923 номиналами 18кОм, чтобы не мешали — вдруг какая-то наводка по этому каналу будет.

Удаляемые резисторы и конденсаторы для подпайки

Удаляемые резисторы и конденсаторы для подпайки

Подпаиваемся к C7930 (красный, левый канал) и C7931 (желтый, левый канал). Они на 0,47 мкФ, заодно задействуем их.

Входные цепи TELL MUTE

Входные цепи TELL MUTE

Входные цепи TELL MUTE

Входные цепи TELL MUTE

Делаем 2 надреза в соответствии с рисунком (желтые линии)

Схема подключения AUX на магнитоле CD30 BLAUPUNKT 13 190 856

Схема подключения AUX на магнитоле CD30 BLAUPUNKT 13 190 856

Фиксируем наш кабель при помощи термоклея

Фиксация кабеля термоклеем

Фиксация кабеля термоклеем

Делаем перемычку C1507 на крайнюю ножку (черная линия) и кидаем емкость 0,33 мкФ с GND на 64 ногу.

Подпайка конденсатора 0,33 мкФ

Подпайка конденсатора 0,33 мкФ

Дальше подпаиваем GND AUX на GND магнитолы. Я применил на фото следующую расцветку: красный — правый, левый — желтый, светлосерый — GND.

В результате получаем стерео вход AUX на данной магнитоле. Единственное — для его включения необходимо замыкать контакт TELL MUTE на землю на выходном разъеме магнитолы.

Добрий день! Я спробував зробити через tel mute, але при замиканні його на землю (включення aux) з’являється піск у динаміках. Рішається: викручую гучність телефону на максимум, а на магнітолі трішки зменшую; також рівень шуму падає, коли включаєш музику на телефоні. При переключанні пісень вручну — теж храпи проскакують. Є нюанси: я від 60 ноги (gnd), що на землю дається, приєднав конденсатор «бочку» на 4.7 мкф 50v, і вивів до gnd aux (дальше усе зробив по вашому, навіть видалив лишні резистори). Підкажіть у чому проблема? Може конденсатор плівковий треба чи що? (я не знаток радіоелектроніки)

Добрый день. Давно уже делал эту магнитолу. Все тонкости не помню (писал по памяти). Но помню, что в дальнейшем могли быть проблемы с качеством звучания. По памяти — звук нужно было подавать с использованием только C7930 и C7931 или перед R7922, R7923, которые я удалял. Это уже нужно будет проверить экспериментальным путем.

Как сделать aux вход на магнитоле вместо cd привода Kenwood

Вы хотите добавить aux вход на вашу магнитолу Kenwood, но у вас нет свободного места для подключения? Не беспокойтесь, мы поможем вам решить эту проблему. В этой статье мы расскажем вам, как легко и просто сделать aux вход на магнитоле Kenwood, заменив cd привод.

Как сделать aux вход на магнитоле вместо cd привода kenwood

Kenwood 505gf2

Шаг 1: Подготовка

Перед тем, как начать процесс, убедитесь, что у вас есть все необходимые инструменты и компоненты. Вам понадобятся следующие материалы:

  • Отвертка
  • Комплект проводов
  • Разъемы для подключения

Также, перед началом работы, убедитесь, что ваша магнитола Kenwood выключена и отключена от источника питания.

Как сделать aux вход на магнитоле вместо cd привода kenwood

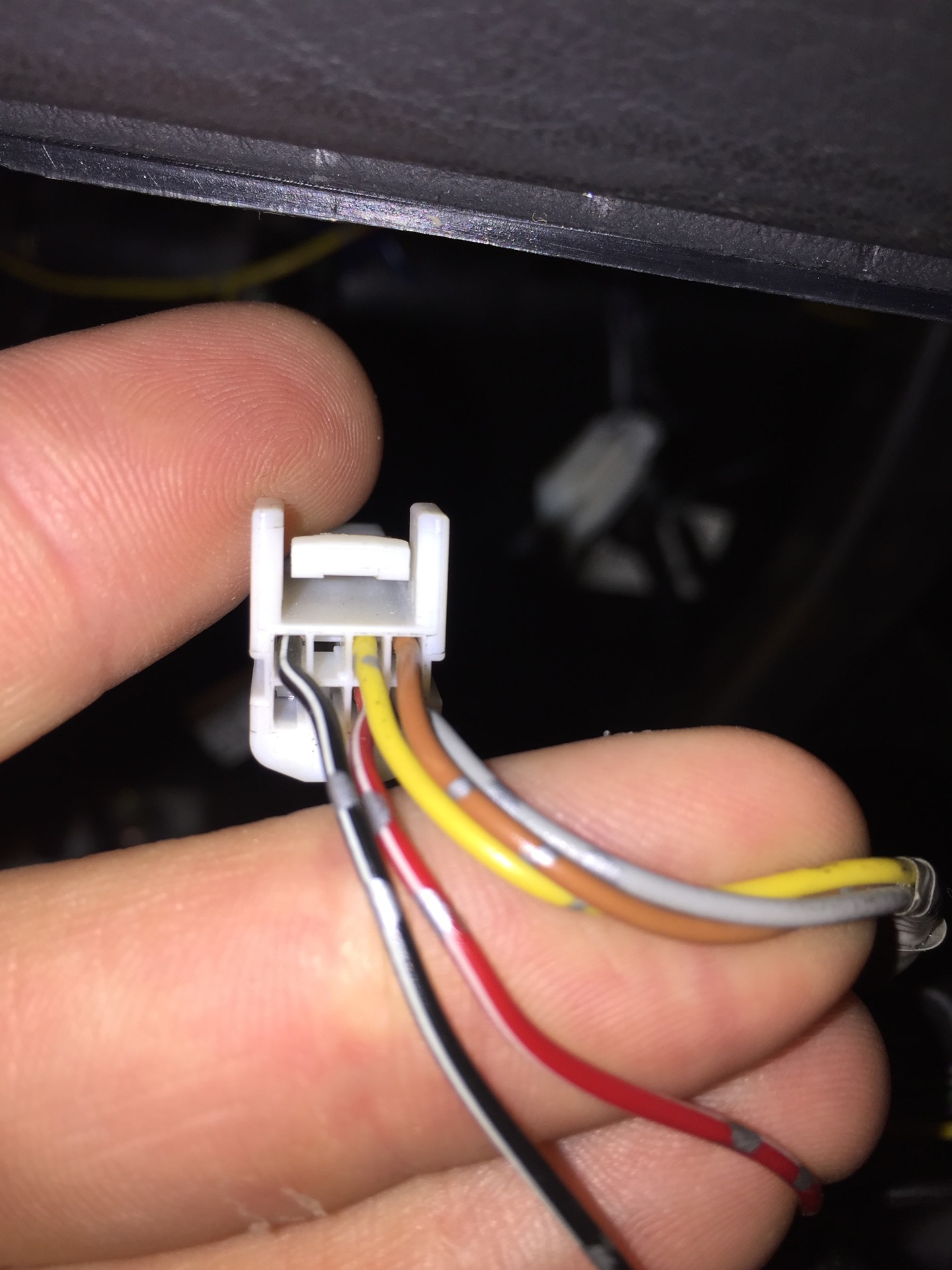

Как сделать aux вход на магнитоле вместо cd привода kenwood

Шаг 2: Демонтаж

Начните снятие магнитолы Kenwood с автомобиля. Для этого вам может потребоваться использовать отвертку, чтобы открутить крепления. Будьте осторожны и аккуратно снимайте магнитолу, чтобы не повредить провода и другие компоненты.

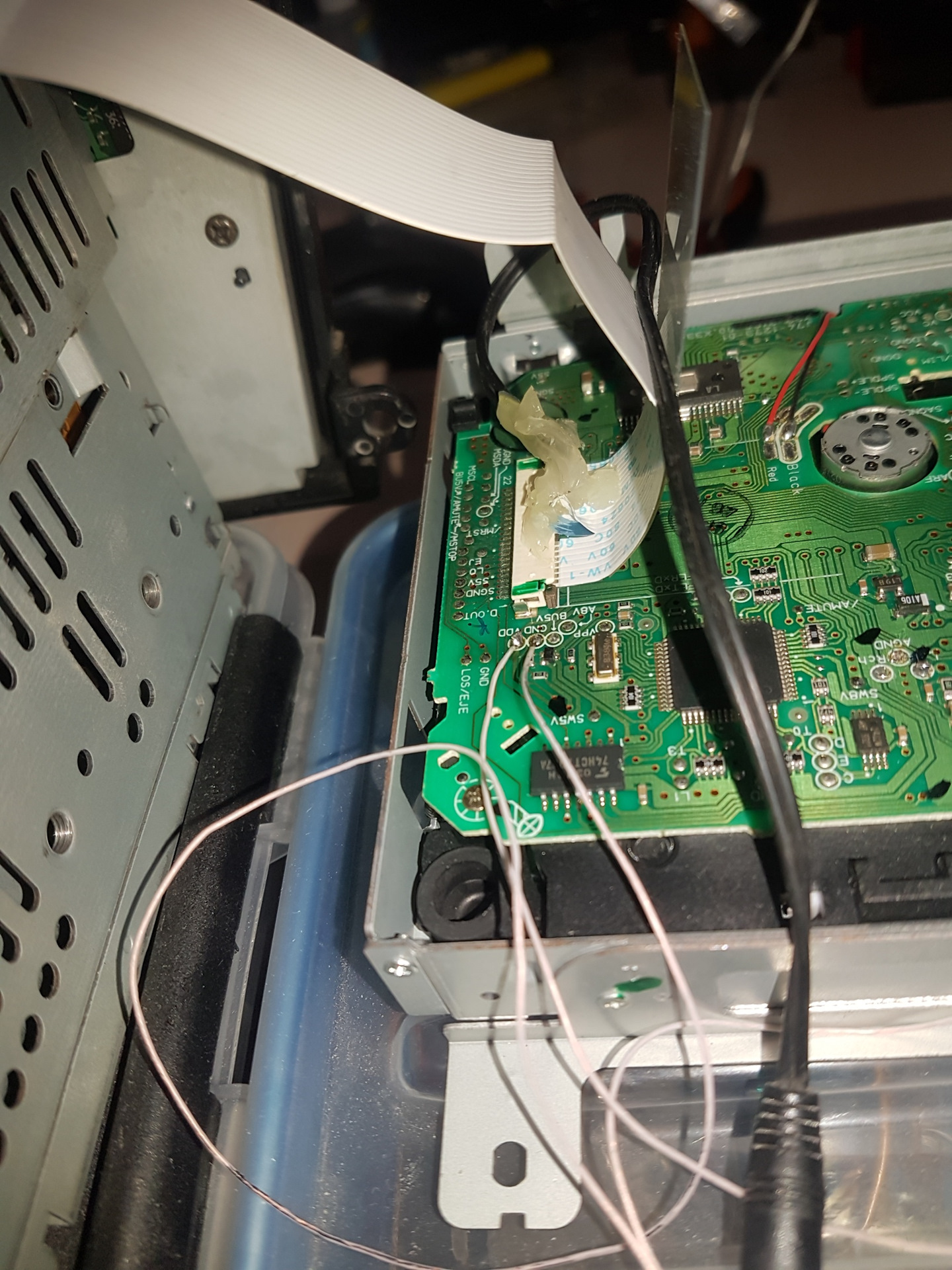

Kenwood gx201 линейные выходы

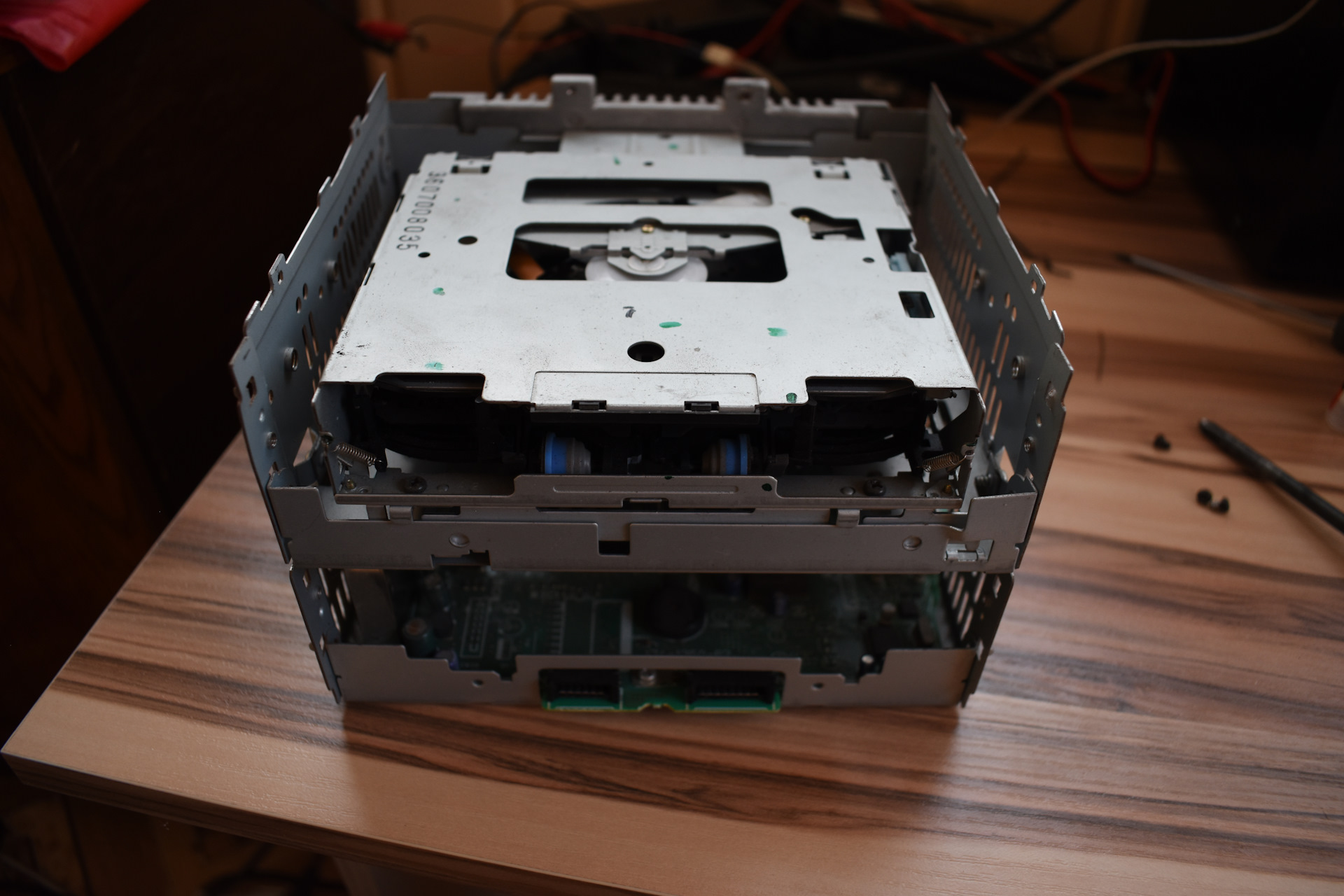

Как сделать aux вход на магнитоле вместо cd привода kenwood

Шаг 3: Замена cd привода

После того, как магнитола снята, вы должны обнаружить cd привод. Отсоедините его от магнитолы, отключив все соединения и провода. Теперь вы можете установить вместо cd привода aux вход.

Аукс в штатную магнитолу

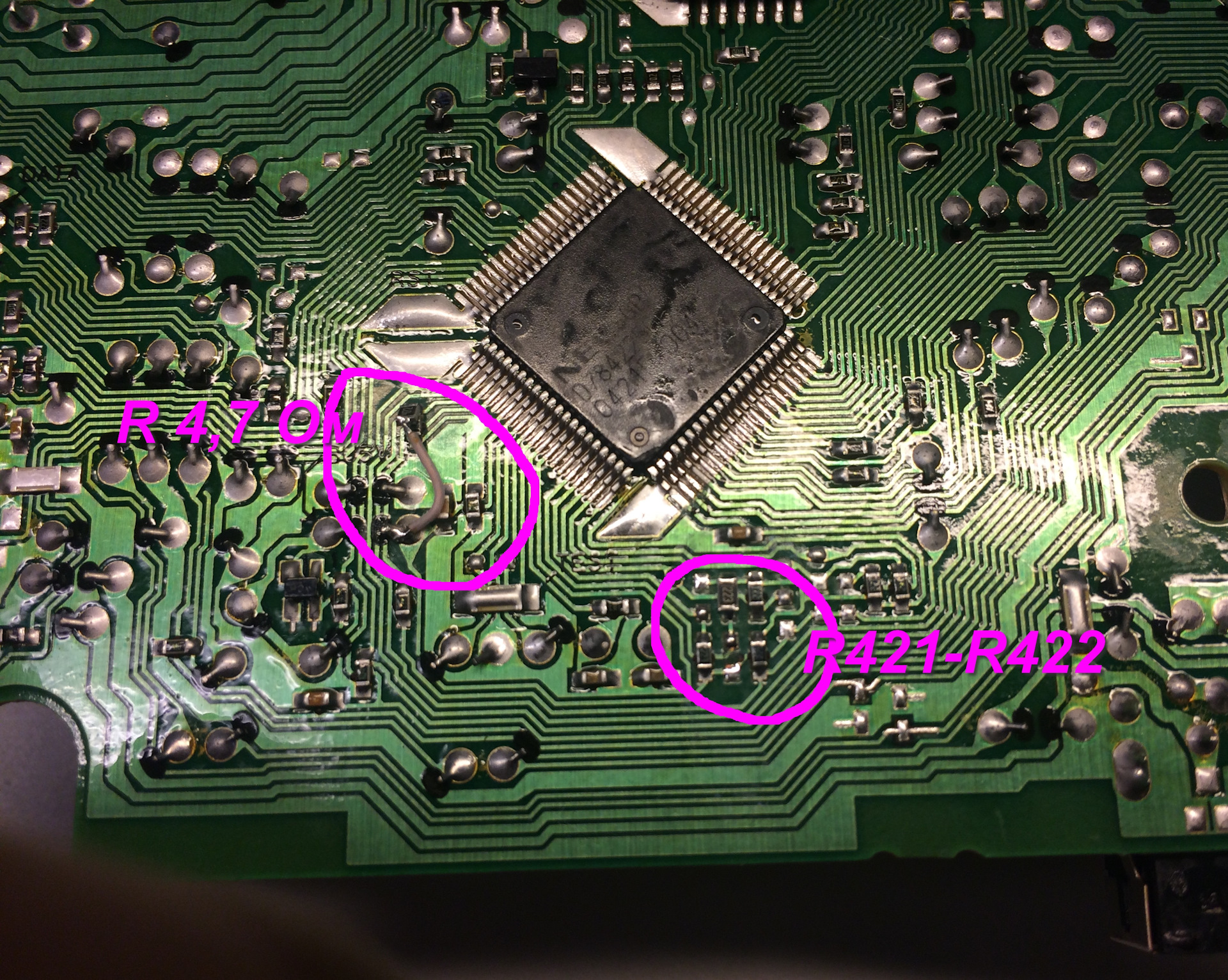

Как сделать aux вход на магнитоле вместо cd привода kenwood

Шаг 4: Подключение aux входа

Подключите провода от aux входа к соответствующим разъемам на магнитоле Kenwood. Убедитесь, что провода правильно подключены и надежно закреплены, чтобы избежать возможных проблем в будущем.

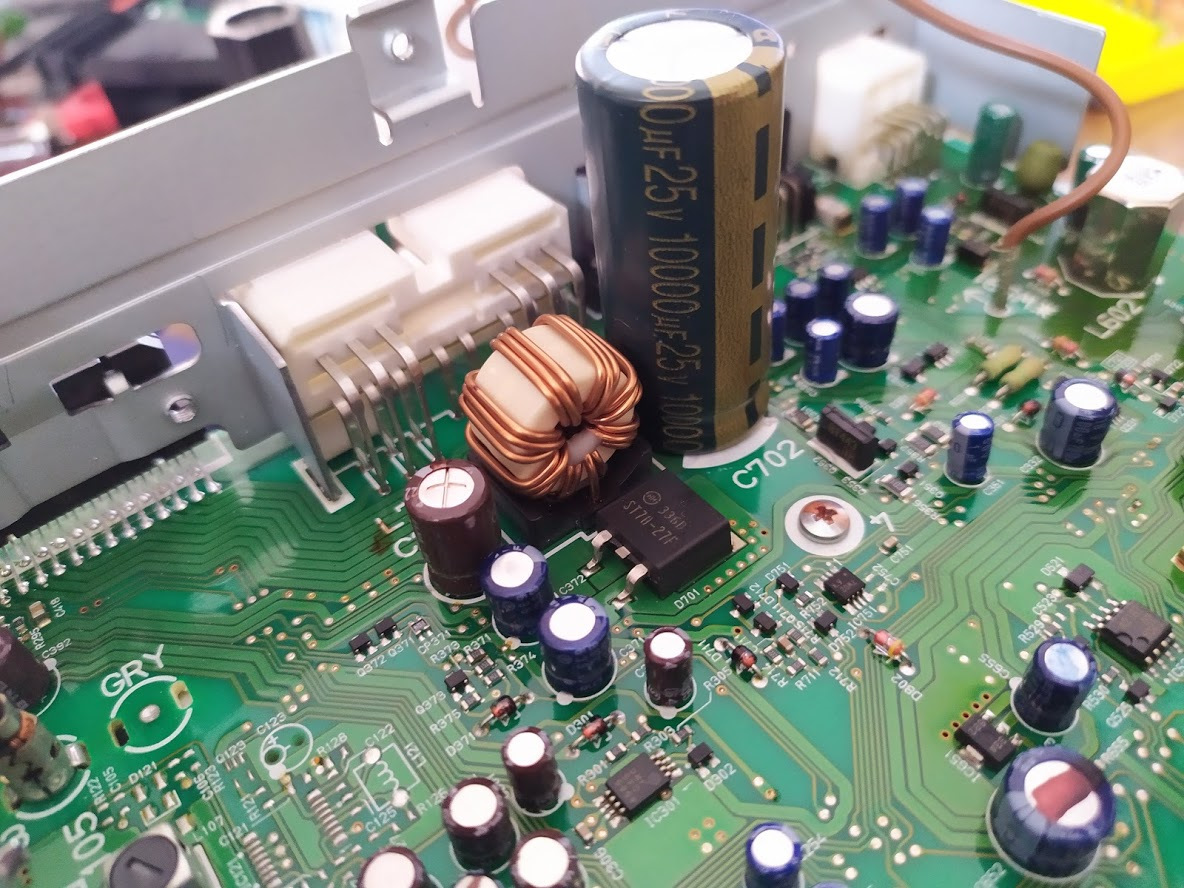

Gx204 плата питания

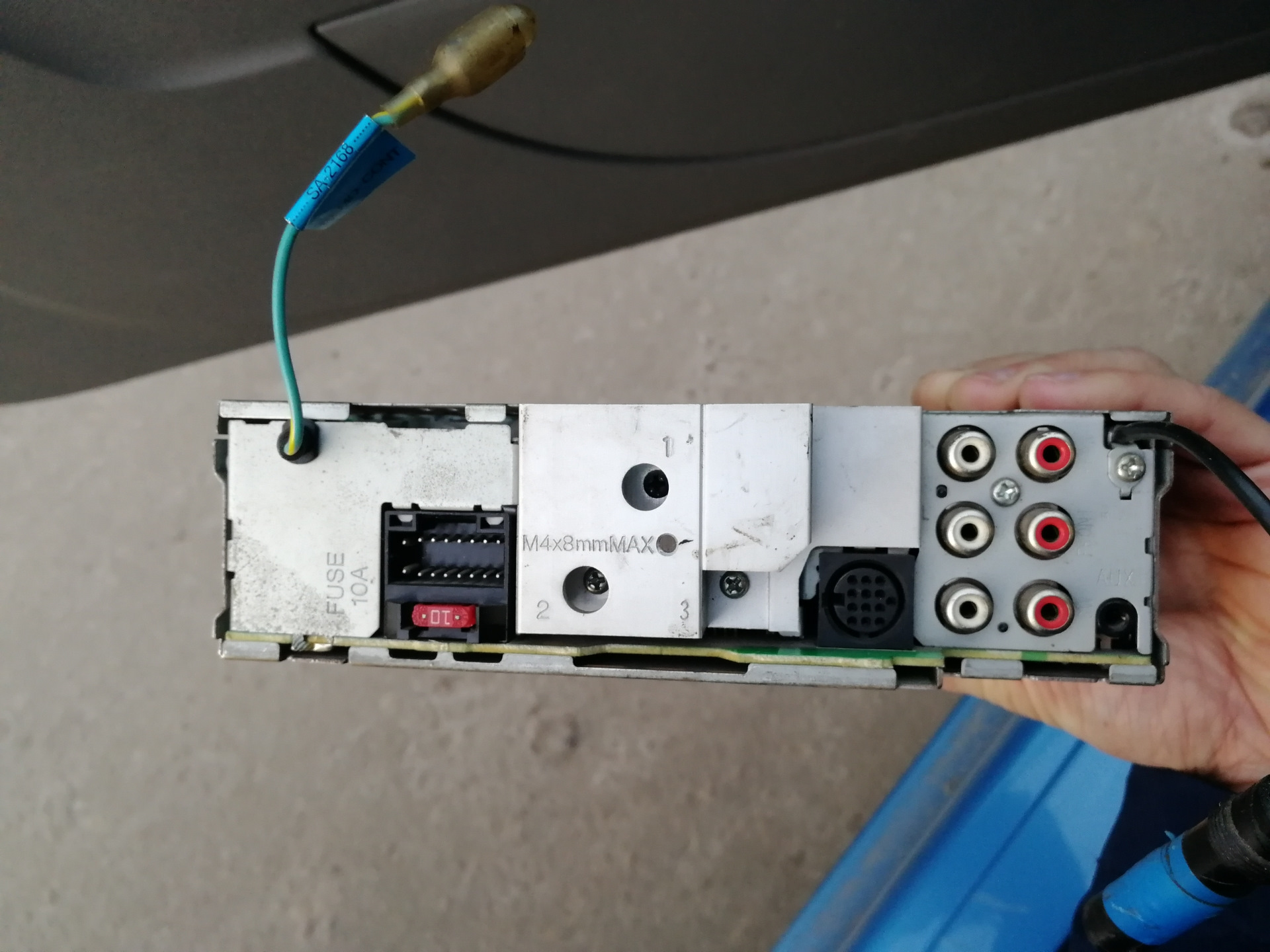

RCA тыл на Пионере

Шаг 5: Сборка

После того, как вы подключили aux вход, аккуратно соберите магнитолу Kenwood обратно, следуя обратной последовательности демонтажа. Установите магнитолу на место и убедитесь, что она надежно закреплена.

Теперь ваша магнитола Kenwood готова к использованию с aux входом. Вы можете подключить ваше устройство и наслаждаться музыкой, подключенной через aux вход.

Надеюсь, эта небольшая статья помогла вам понять, как сделать aux вход на магнитоле Kenwood вместо cd привода. Если у вас возникли вопросы или трудности, не стесняйтесь обращаться за помощью к специалисту. Удачи вам!

Есть CD-чейнджер? Сделайте Aux за 23 рубля )

Но они ощутимо подорожали, да и их адаптер вставляется вместо чейнджера — его лишаешься.

А я записывал диски и в принципе был доволен.

Но однажды нашел на YouTube интереснейшую и подробную инструкцию как очень просто и за копейки сделать Aux на наших ведерках.

Отложил себе в избранное и продолжил записывать диски! )

Но как появился Apple Music (каталог с полным доступом ко всей музыке за 169р в месяц, и самое главное — шикарнейшими отлично подрбранными рекомендациями), я решился таки сделать этот вход себе! )

Как это работает: в магнитолу от чейнджера идет провод со штекерами. В штекере среди прочих три провода — аудио. Левый канал, правый канал, земля. Если эти провода отключить от чейнджера в момент его работы, и подключить к другому источнику, будет играть он. Просто вместо чейнджера подключается разъем Aux, и если выбрать чейнджер, будет играть Aux.

Но чтобы не лишаться чейнджера, в видео предлагается купить разъем, типа как в ноутбуках. В ноутбуке работает внешний динамик, но если вставить в него наушники, то внешние динамики отключатся. Тут такой разъем вместо динамиков будет отключать звук от чейнджера, когда в него вставлен штекер, и будет идти звук с этого штекера.

Я записал демонстрацию: музыка играет с телефона, я вынимаю штекер, звук играет с чейнджера, вставляю вновь — снова играет с телефона.

Да, на видео предлагают сделать вход на передней панели, но я решил ее не портить и сделать в подлокотнике:

Фото в бортжурнале Chrysler Sebring (2G)Aux в подлокотнике практически невидим

Так делают во многих машинах.

Если хотите сделать так же, сверлите между двух монетниц пониже их. Там ничего не помешает проводу. Выше — механизм ручного тормоза. С другой стороны — розетка на 12 вольт. Ну в общем нужно там сверлить, где не будет ничего мешать с обратной стороны.

Разъем не простой а с резьбой и гаечкой — его легко закрепить.

Я покупал в Чип и Дип, вот его название:

Фото в бортжурнале Chrysler Sebring (2G)

Но пластик в подлокотнике толстый, с обратной стороны мне пришлось сделать утоньшение, так как резьба моего разъема была слишком короткой и гайка не надевалась.

Телефон удобно класть так:

Фото в бортжурнале Chrysler Sebring (2G)

У меня уже были провода для аудио, гофра, изолента и термоусадочная трубка.

Если их нет, то придется покупать но все это выйдет не дороже 150р

В чейнджере использован многожильный экранированный провод — возможно лучше найти такой же а не 5 обычных проводков в гофре (например, взять провод USB). Но пока никаких наводок и искажений я не слышу.

У меня не все было гладко. Была проблема с разъемом — первый, что я купил, не замыкал контакты как надо. Вставляешь телефон, все играет, вынимаешь — контакты не замыкаются назад и чейнджер не играет.

Ну я купил еще один, точно такой же, и все с ним было отлично. Почему не работал первый? Причина неизвестна. Может я перегрел его? Второй раз я паял аккуратно, отрезал проводочки покороче — 2/3 длины ножки, паял на 230°

Условия работы: чейнджер работает, только если в нем есть диски. Если он пуст, то его нельзя выбрать и AUX работать не будет. Если чейнджера нет, то его тоже нельзя выбрать — не получится сделать по этой схеме Aux без чейнджера.

И еще одна особенность: если в чейнджере несколько дисков, то когда один закончится, он начнет переключаться на другой, и на время переключения (несколько секунд) отключит звук — в это время звук из Aux прервется. Я думаю это пустяк.

PS: в итоге часто пользуюсь — включаю интернет радио через телефон — там можно слушать через интернет радиостанции из США и Великобритании! )

Kenwood kdc-2094 AUX вместо CD

Всем привет. Вот такая у меня история.
Нашел в гараже свою старенькую магнитолу Kenwood kdc-2094, подключил работает, проверяю дальше радио всё норм а вот диски очень плохо читает.
Начал думать что с ней можно сделать, и пришла идея AUX, начал гуглить пишут что можно вместо радио делают AUX, а я его хочу сохранить.
А и подумал а не можно вместо дисковода, начал гуглить дальше, и оказывается что уже некоторые прибывали такое, нашел такую тему http://forum.cxem.net/index.php?showtopic=112764 впоялся я в те контакты что там говорят, дальше нашел на этой же плате кнопочку при нажатии которой магнитофон переходит в режим считывания диска, все вроде как должно получится, но не получается, ничего не воспроизводится.
Я до впайки разобрал привод магнитофона, оставил только плату и на нее припоял провода от штекера 3.5. Потом я выяснил чего не получилось, Оказывается, сначала магнитофон переходит в режим считывания диска, и если он там находит диск с медиа тогда начинается воспроизведение, а так как нету диска он ничего не воспроизводит. Вопрос в том как его обмануть, что бы он думал что есть там диск и начал воспроизводить.

Вот так он выглядит:

  • AUX на магнитолу pioneer deh-4700mpb
  • aux вход вместо cd changer
  • ГУ Kenwood DPX504U не определяет чейнджер KDC-C717
  • Новая 2 DIN голова с DSP + задержки от Kenwood — DPX-503UY
  • Посоветуйте голову с USB и AUX

Если Вы впервые на нашем Форуме:

  1. Обратите внимание на список полезных тем в первом сообщении.
  2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
  3. Для изучения Форума не обязательно регистрироваться — практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

Re: Kenwood kdc-2094 AUX вместо CD

Там где стрелочка "1" показывает на концевик при нажатии на него магнитофон проверяет наличие диска и выдает ошибку e-99 это я погуглил и это означает, что нету диска, не может считать диск, во общем что то такое.В моем случае и должно так быть, механизм считывания то отсутствует, вот теперь нужно понять какие контакты нужно замкнуть или что то сделать что бы он подумал что там есть диск.

Re: Kenwood kdc-2094 AUX вместо CD

Привет еще раз. Много перечитал информации, и понял что сделать AUX вместо CD можно но только при рабочем приводе. И всё таки решил сделать через радио, но что то всё схему пересмотрел и не могу понять куда впаиваться посмотрите пожалуйста схему, может кто то найдет куда впаиваться. Заранее Спасибо.
