Гудок к штатной сигналке

Сообщение Pelikan » 07 дек 2016, 19:34

Маршал Полковник
Сообщения: 892 Зарегистрирован: 09 окт 2010, 02:23 Авто: Ford Kuga 2, 4WD, 1.6 — 150, AT. Titanium с пакетом Titanium Премиум. Серо-зеленый Откуда: Санкт-Петербург (Всеволожск) Благодарил (а): 127 раз Поблагодарили: 30 раз

Гудок к штатной сигналке

Сообщение Маршал » 07 дек 2016, 19:45

Гудок к штатной сигналке

Сообщение Alexander77 » 07 дек 2016, 20:57

Маршал Полковник
Сообщения: 892 Зарегистрирован: 09 окт 2010, 02:23 Авто: Ford Kuga 2, 4WD, 1.6 — 150, AT. Titanium с пакетом Titanium Премиум. Серо-зеленый Откуда: Санкт-Петербург (Всеволожск) Благодарил (а): 127 раз Поблагодарили: 30 раз

Гудок к штатной сигналке

Сообщение Маршал » 07 дек 2016, 21:18

40ин Генерал-полковник
Сообщения: 1453 Зарегистрирован: 29 ноя 2011, 13:02 Авто: ф.ф.2009г.1.8 мкпп "титаниум"хеч.5др. Откуда: М.О. Орехово-Зуево Благодарил (а): 139 раз Поблагодарили: 29 раз

Гудок к штатной сигналке

Сообщение 40ин » 07 дек 2016, 21:27

И штраф " лопатой по стеклу" выписать могут.

Гудок к штатной сигналке

Сообщение Alexander77 » 08 дек 2016, 06:25

sachek111 Майор
Сообщения: 533 Зарегистрирован: 26 авг 2016, 23:00 Авто: ФФ2 АТ 1.6 100 л.с. Откуда: Ростов-на-Дону Благодарил (а): 9 раз Поблагодарили: 41 раз

Гудок к штатной сигналке

Сообщение sachek111 » 08 дек 2016, 19:36

недовольный Генерал-полковник
Сообщения: 1762 Зарегистрирован: 09 окт 2009, 15:43 Откуда: Москва Благодарил (а): 36 раз Поблагодарили: 43 раза

Гудок к штатной сигналке

Сообщение недовольный » 08 дек 2016, 20:17

Лётчиков Маршал
Сообщения: 7844 Зарегистрирован: 11 фев 2009, 19:03 Авто: FFII-2007 1.8 L 125 коней СЕДАН. Explorer IV -2009 4L 213 л/с Limited 4×4 Откуда: г. Псков Благодарил (а): 170 раз Поблагодарили: 123 раза Контактная информация:

Гудок к штатной сигналке

Сообщение Лётчиков » 08 дек 2016, 21:05

Коля
Федя
Мачо
КОЛЯ спустя 10 лет

Гудок к штатной сигналке

Сообщение Alexander77 » 08 дек 2016, 22:29

Маршал Полковник
Сообщения: 892 Зарегистрирован: 09 окт 2010, 02:23 Авто: Ford Kuga 2, 4WD, 1.6 — 150, AT. Titanium с пакетом Titanium Премиум. Серо-зеленый Откуда: Санкт-Петербург (Всеволожск) Благодарил (а): 127 раз Поблагодарили: 30 раз

Гудок к штатной сигналке

Сообщение Маршал » 09 дек 2016, 07:10

Гудок к штатной сигналке

Сообщение Alexander77 » 09 дек 2016, 08:56

Вот у меня именно так с первого раза открывается одна,а со второго все остальные не очень удобно так! Подскажите как сделать так чтоб с одного нажатия открывались все сразу??

Маршал Полковник
Сообщения: 892 Зарегистрирован: 09 окт 2010, 02:23 Авто: Ford Kuga 2, 4WD, 1.6 — 150, AT. Titanium с пакетом Titanium Премиум. Серо-зеленый Откуда: Санкт-Петербург (Всеволожск) Благодарил (а): 127 раз Поблагодарили: 30 раз

Точки подключения сигнализации.

Если вы читаете этот пост, значит хихрена больше вы не нашли. Лично я вообще не нашел точки подключения на фф2 дорестайл.
И после неудачной установки сигналки на*бнул ЦЗ(водительская дверь не отдает сигнал остальным дверям), окончательно за*башись закрывать все двери по отдельности, про багажник вообще отдельная история, решил ! Пора!

Откидываем наш ГЕМ в ноги пассажиру.

Для проводов ЦЗ сделал схемку.

Провода вы найдете перевернув ГЕМ, справа на маленьком коричневом разъеме. На обоих проводах сидит плюс, если подать короткий минус : на чёрно-зелёный — отпирание, на чёрно-оранжевый — запирание. Сразу советую купить автомобильную прозванивалку она покажет где плюс а где минус — именно в этот момент она вам поможет — так как в этом разъеме находятся провода концевиков дверей — таких же цветов, что является прекрасной и гениальной контруктивной особенностью фф2

На некоторых сигналках может быть глюк при таком подключении, т.к. когда сигланка отдаст приказ минусом для отпирания или запирания, после этого на нее пойдет плюс от машины, который висит на данных проводах. И сигналка начинает дико тупить, лечится это все впайкой односторонних диодов эту цепь.

Начитавшись мануалов, мол только владелец должен знать где установлена сигналка — создаст трудности угонщикам и тп.

И так, добро пожаловать в мой мир паранойи и врожденной алигафрении)))) В этой схеме подписал основные провода со стороны машины. Плюс для сигналки берем на лицевой стороне ГЕМа из большого зеленого штекера справа. Там же берем поворотники. Синий и сине-оранжевый. Перемещаемся в левую сторону и провод для ручника или цепляем на черно-красный провод в самом левом синем маленьком разъеме . Правее находится большой синий штекер, там берем зажигание- толстый желтый провод . Тянем два провода для сирены и концевика капота. Позже расскажу, как замутить концевик по красоте Размещаем датчик в жестком месте Антенну я сунул под панель. Дальность превосходная. На этом фото также видно где я взял минус. Немного о концевиках. В нижнем коричневом маленьком разъеме находятся концевики дверей и багажника. Но об этом в след посте. Единственное скажу что прозвонил: на них при закрытой двери минус, на открытой плюс.1)Передняя/левая — чёрно-жёлтый 2)передняя/правая — черно-синий 3)задняя/левая — черно-оранжевый 4)задняя/правая — черно-зеленый 5) багажник — черно-красный Индикатор аккуратно расположился у ручника. И не портит внешний вид торпеды

Где находится ревун сигнализации форд фокус 2

Инструкция по установке сигнализации на Форд Фокус 2 — 2006 г.в. с автозапуском своими руками.

Почти все подключения можно произвести на блоке предохранителей в салоне за бардачком и замке зажигания в случае с автозапуском. В Ford Focus 2 есть возможность установить сигнализацию с использованием CAN шины либо по аналоговой схеме.

CAN — шина управляет и принимает сигналы:

1. Концевики
2. Стояночный тормоз
3. Контроль работы двигателя по тахометру
4. Центральный замок
5. Комфорт

В некоторых машинах ЦЗ можно подключить в разъемах дверей — зелено черный и сине черный. Центральный замок управляется минусом. При поиске закройте все двери, иначе замки не будут закрываться. Концевики дверей — положительные. Искать лучше вольтметром, пробник не всегда там показывает плюс. Контроль двигателя не рекомендуем брать с розового провода генератора — плюс не сразу появляется. Для отключения ближнего света при автозапуске, надо на выключателе габаритов перерезать тонкие зелено красный и зелено желтый провода.

​Точки подключения

Цепь	Цвет провода	Полярность	Расположение
Масса	Черный	—	Блок предохранителей, нижний разъем
Питание +12	Красный толстый	+	Блок предохранителей, зеленый разъем
Красный	+	Замок зажигания
Зажигание 1	Зелено белый	+	Блок предохранителей
Зелено желтый	+	Замок зажигания
Аксессуары (АСС)	Желтый	+	Замок зажигания
Стартер	Серо черный	+	Горизонтальный жгут за бардачком (его же можно использовать для блокировки стартера)
Серо красный	+	Замок зажигания
Габариты	Оранжево черный (,Бывает оранжево желтый)	+	Переключатель света
Поворотники 1	Синий (где-то сине белый)	+	Блок предохранителей, зеленый разъем
Поворотники 2	Сине красный	+	Блок предохранителей, зеленый разъем
Ц.З. (открыть)	Черно оранжевый	—	Блок предохранителей, оранжевый маленький разъем.
Ц.З. (закрыть)	Черно зеленый	—
Концевик багажник	Черно красный	+
Концевик двери водителя	Черно оранжевый	+
Концевик передней правой двери	Черно синий	+
Концевик задней левой двери	Черно желтый	+
Концевик задней правой двери	Черно зеленый	+
Открытие багажника	Черно желтый	—
Концевик капота (если нет, ставим свой)	Черно желтый	+	Блок предохранитлей синий разъем.
Блокировка в салоне 1	Зелено фиолетовый	+	Блок предохранителей
Блокировка под капотом	Зелено фиолетовый	+	Блок предохранителей под капотом
Педаль тормоза	Зелено белый	+	Коса к блоку. (либо на лягушке)
Ручник	Черно красный	—	Горизонтальный жгут за бардачком
Тахометр	Черно оранжевый	Катушка зажигания
Контроль двигателя	Форсунка
Бензонасос	Зелено оранжевый	+	Правый порог
CAN — L	Синий	Блок предохранителей, маленький красный разъем
CAN — H	Серый

Разборка салона, расположение проводов и блоков оборудования.

Для доступа к блоку предохранителей снимаем мягкую защиту. Для чего надо открутить 2 пластиковые гайки. Затем поворачиваем 2 клипсы крепления блока и опускаем его.

Снимаем левую часть подторпедника и обшивку рулевой колонки.

Место установки сирены, концевика капота и датчика температуры.

Провод под капот можно протянуть по штатной косе.

Подключение сигнализации

Подключаем массу, поворотники, педаль тормоза и CAN-шины.

Подключаем силовые цепи автозапуска — зажигание, аксессуары, стартер и питание сигнализации.

Установка штатной заводской автономной сирены CAT1 Thatcham

На данном автомобиле в комплектации Titanium с завода был установлен штатный охранный комплекс, а после дополнен некоторыми авторскими доработками, но для полноты не хватало автономной сирены.
������ В режиме самоизоляции решил в этом вопросе поставить точку.

Сразу хотел бы поблагодарить всех тех, кто оказал информационную, материальную и иную поддержку. Отдельная благодарность VVikt0r , grimbo , NastaVnik , oleg079 , fordelectronics

В составе штатной заводской сигнализации работает две звуковые сирены: клаксон под капотом и еще один в салоне.

Исторический обзор.
Случайно узнал, что на многие Форды (Вольво, Ленд Ровер, Ягуар) с завода уже имели автономные сирены. К моему удивлению, в российской сборке на Фокуса (дорестайл) автономные сирены с завода не ставились в отличии от европейской сборки. Такая заводская комплектация сигнализации с автономной сиреной имеет свое название — «CAT1 Thatcham» .

Сирена разработана британской компанией Thatcham Research которая названа именем древнего саксонского исторического города. Эта компания на сегодня имеет оборот свыше 15 миллионов фунтов стерлингов, и уже на протяжении более 50ти лет занимается разработкой и внедрением сертифицированных средств безопасности в автомобили разных марок. Thatcham Research является учредителем Международного совета по ремонту автомобилей (RCAR) и с 2004 года являем участником Европейской программы оценки новых автомобилей (Euro NCAP).

CAT1 это категория (всего их семь, ссылка кому интересны подробности). Системы, которые попадают в этот класс (CAT1), являются самыми умными и самыми сложными на рынке.

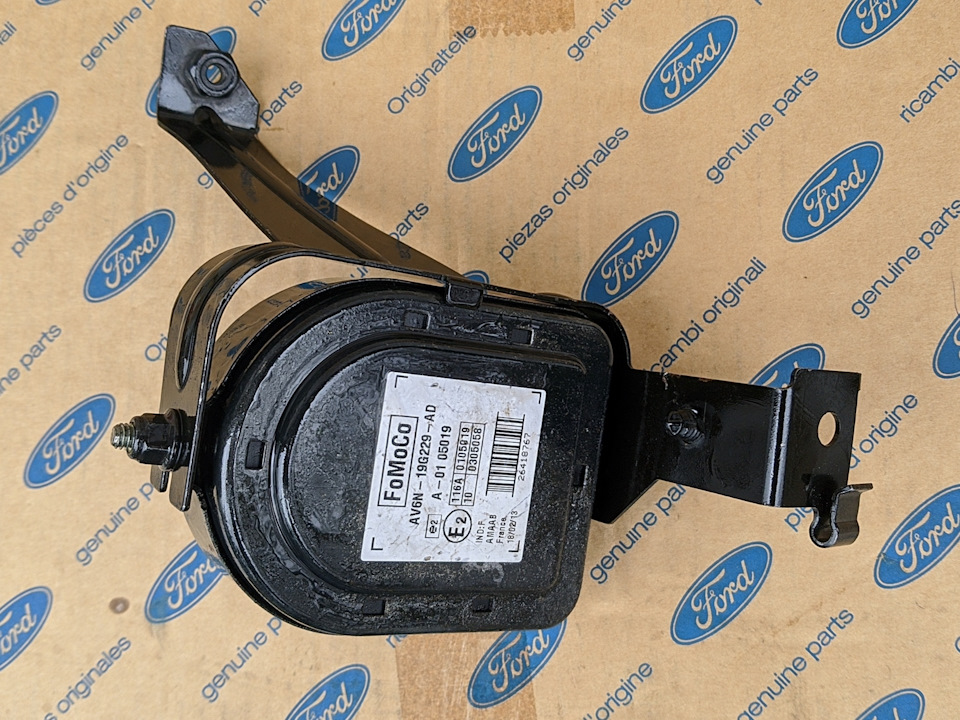

Нашел на разборке сирену Thatcham CAT1 вместе с кронштейном и разъёмом (вроде от Kuga 2)

Описание

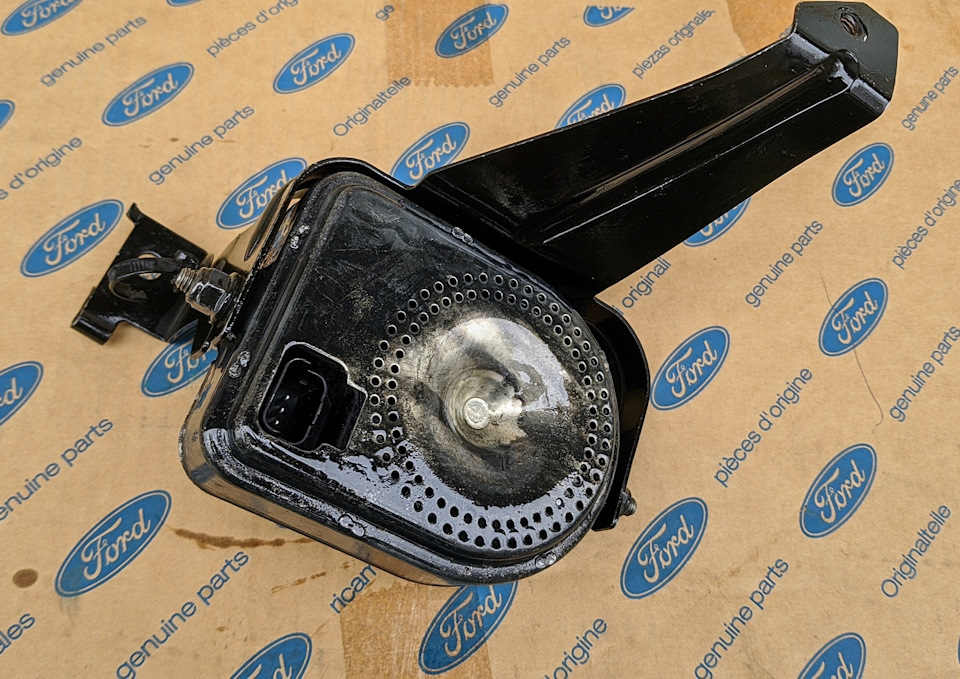

Это умная автономная сирена в прочном железном корпусе. С учетом места установки, по замыслу, эту сирену очень не просто вывести из строя (даже кирпичом или строительной монтажной пеной). Разумеется внутри установлена аккумуляторная батарея, которая без подзарядки сможет приводить в действие сирену несколько раз подряд (больше трёх точно). Звук сирены достаточно громкий и пронзительный.

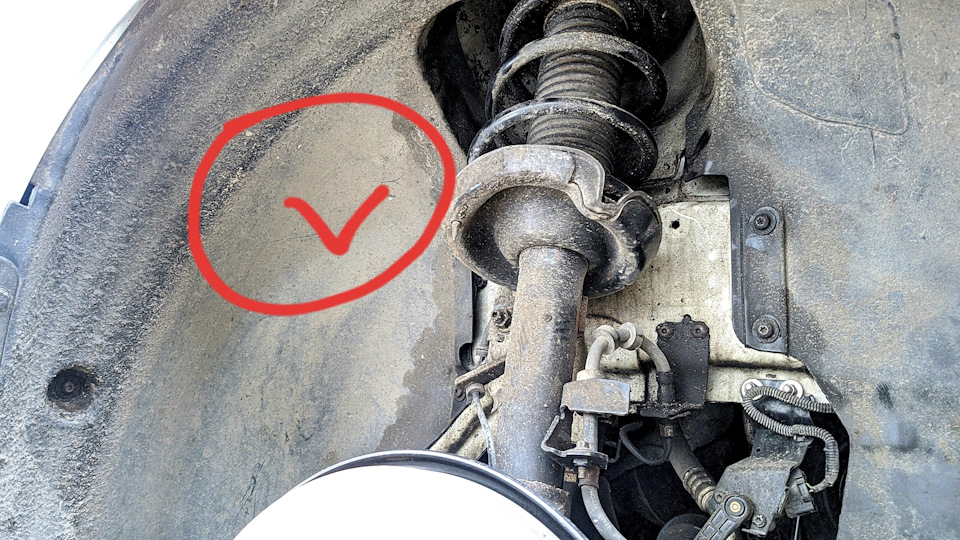

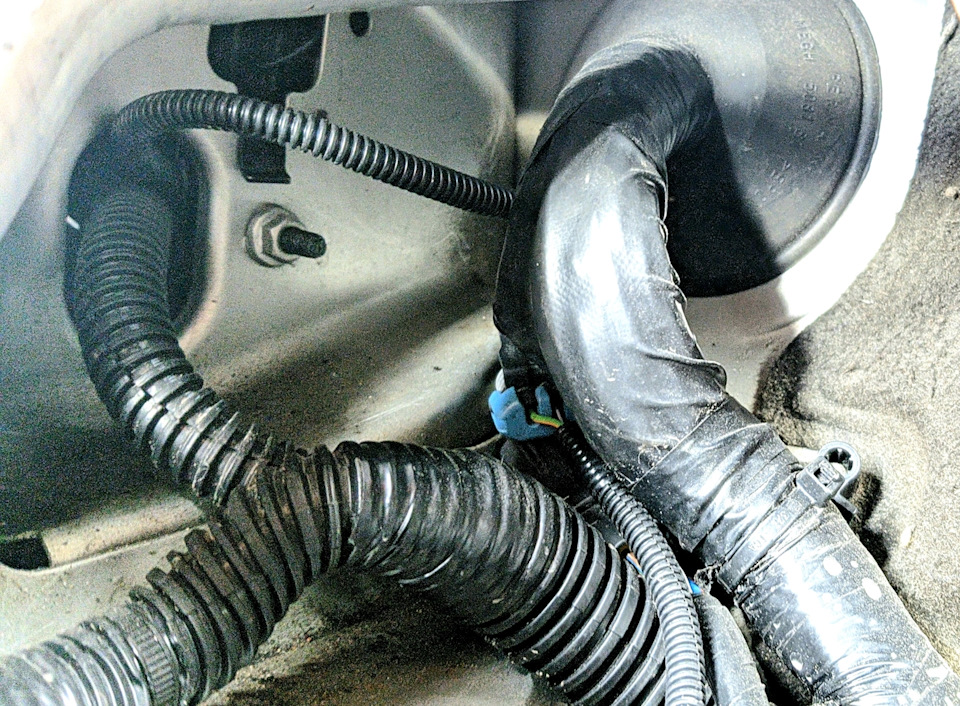

Установка.

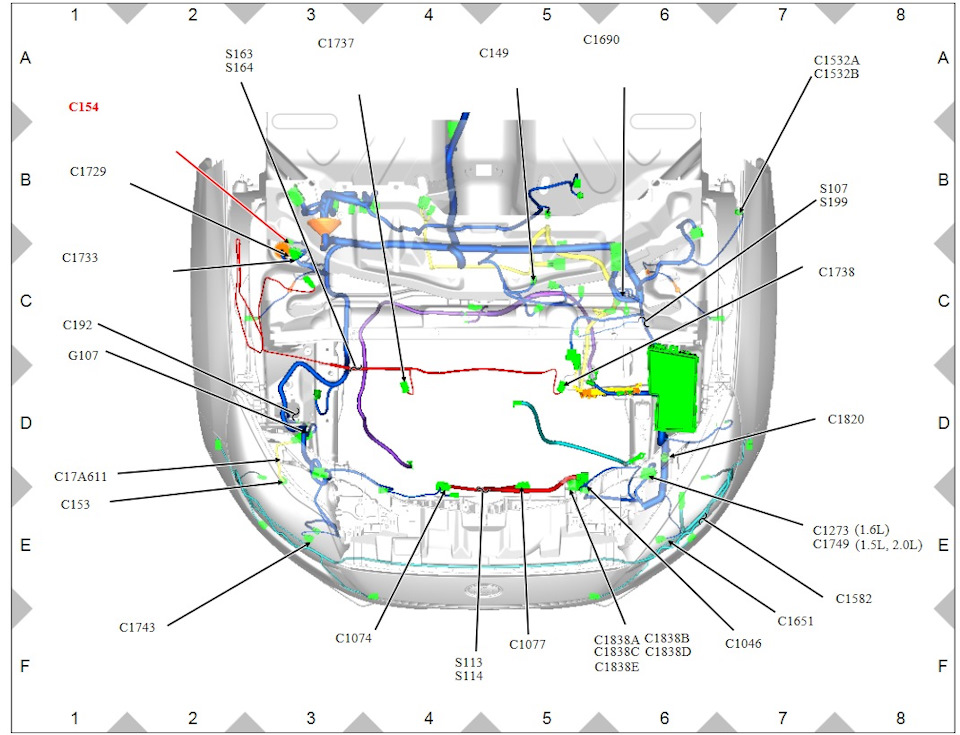

Смотрю свою проводку…

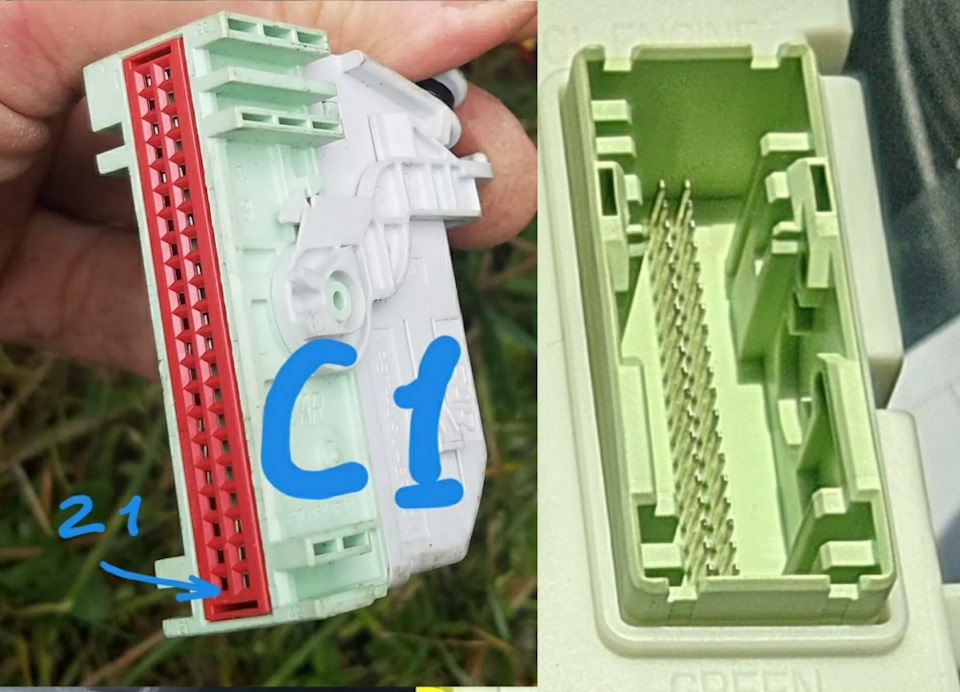

В С1 и С6 сам добавляю нужные пины (кстати, за пины спасибо тёзкам: grimbo , NastaVnik ).

Свой видос не заснял, но в сети нашел аналогичный наглядный пример от Мондео

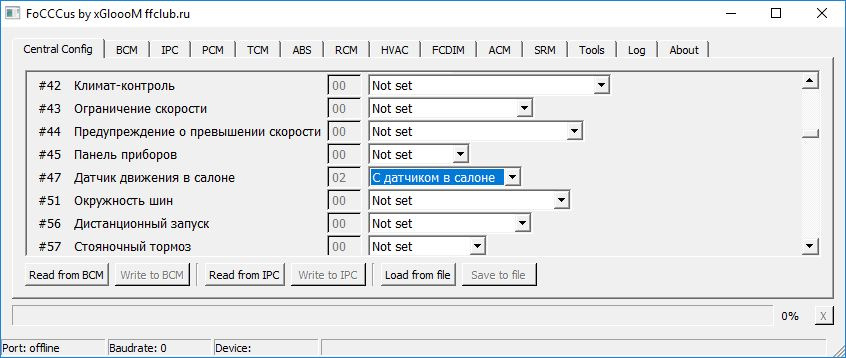

Теперь в режиме охраны имеются четыре функции автономной сирены (с учетом потолочного датчика наклона):

��1. При срабатывании сигналят не штатные клаксоны, а сирена CAT1 Thatcham.
��2. При попытке поднять машину с любой стороны сигналит CAT1 Thatcham.
��3. При обрыве питания аккумулятора тоже сигналит CAT1 Thatcham.
��4*. Если обрыв проводов на сирену CAT1 Thatcham, то начинает сигналить и штатный клаксон.

Замена и установка звукового сигнала в автомобиле Ford Focus 2

2. Головкой «на 10» отворачиваем болт крепления кронштейна звуковых сигналов к кузову и отводим кронштейн вверх.

3. Нажав на фиксатор, отсоединяем колодку проводов от сигнала и снимаем кронштейн с сигналами.

4. Для замены звукового сигнала низкого тона (помечен «L») или высокого (помечен «H»), поддеваем отверткой и отсоединяем колодку разъема нужного звукового сигнала.

5. Ключом «на 10» отворачиваем гайку и снимаем звуковой сигнал с кронштейна.

6. Устанавливаем звуковой сигнал в обратной последовательности.

Фотоотчёт по установке автосигнализации на автомобиль Ford Focus II

Блок сигнализации убираем под приборную панель. Сирена и концевик под капотом.

Датчик удара крепим над бардачком

Подключение цепей

Все подключения осуществляются на блоке ВСМ (под бардачком).

Питание +12 — большой зелёный разъём, красный провод

Зажигание (+) — большой голубой разъём, салатовый/жёлтый провод

Стартер (+) – горизонтальный жгут за бардачком, серый/чёрный провод

Поворотники (+) – большой зелёный разъём, синий и синий/оранжевый провода

Концевики дверей (+) – маленький оранжевый разъём: черный/желтый, черный/оранжевый, черный/синий, черный/зеленый

Концевики подключать через диоды. Обратить внимание: провода черный/оранжевый и черный/зеленый по две штуки, определить нужные.

Концевик багажника (+) – маленький оранжевый разъем, черный/красный

Центральный замок (-) — управление ц.з подключаем в маленьком оранжевом разъеме — черный/оранжевый и черный/зеленый

Переход из салона в моторный отсек

После всех подключений проверяем работу автосигнализации, центрального замка, всех концевиков и настраиваем датчик удара.

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

• Установка FALCON CAN-02 на Ford Focus
• Установка автосигнализации на Ford Focus — Точки подключения, расположение и цвета проводов

Добавить комментарий

Установка штатной сирены

Получил и сразу же установил штатку Delphi 2M5V-19G229-CA . Схема подключения:

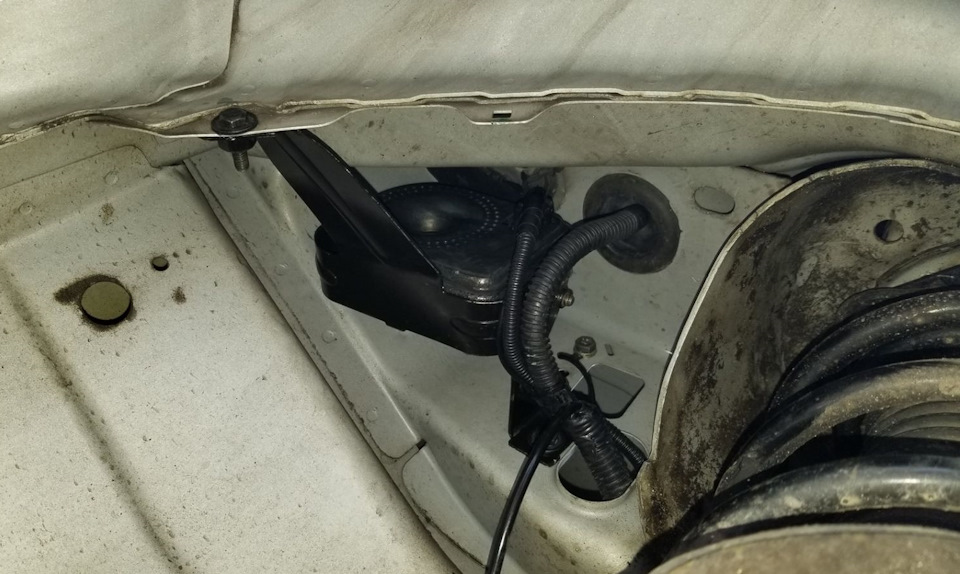

Установил вот сюда:

Работает громко, проверить успел, теперь точу некоторый фаллический предмет на брелки с кнопкой паники.

Ford Focus Sedan 2009, двигатель бензиновый 1.6 л., 99 л. с., передний привод, механическая коробка передач — фотография

Машины в продаже

Ford Focus, 2006

Ford Focus, 2006

Ford Focus, 2005

Ford Focus, 2006

Комментарии 28

Можно точнее — Где у нее штатное место устнвоки ?
И второй вопрос — по идее она автономная, батарейку менять имеет смысл ?

По заводу на фокусах ставится в нишу, напротив трапеции дворников)
Аккумулятор там стоит добротный, можно не переживать о частой замене. Но тут уж по желанию)

Спасибо, а нет идей как ее разобрать чтоб не сломать корпус ?
У меня 2006 года, и есть сомнения что за это время там батарейка еще дживая.

Извиняюсь за нескромный вопрос, но на какие именно пины в геме она вешается (Визуально)
Конструктивно Гемы конечно разные, но по пинам более-менее схожи

Какая кнопка на брелке отвечает за панику?

На ключах наших авто такого нет. Я заказал пару таких вещиц, если все заработает — дам видео и подробное фото девайса)

Там другой брелок идет?

Судя по интернетам — да, перепроверю и точно скажу, нечего народ в заблуждение вводить)

Будет пищать вместо штатной?

Пищит вместе со штатной)

На фокусе тоже, но не для России. По этому висит ошибка по сиге, что нет доп питания

Ну, в общем, друг-друга мы поняли)

По штату вроде стоит за аккумулятором и имеет дополнительный встроенный аккум

На Mondeo/S-Max/Galaxy — да)
Поставить можно куда душе угодно, грю ж)

По штату вроде стоит за аккумулятором и имеет дополнительный встроенный аккум

Эта штука, именно та штука, о чем ты говоришь)

А подробнее что за чутка?на ебее нашел около 1500р стоит но что даёт и чего как не нашел.Есть же штатная ПБ 5 на фокусах, так там от датчиков объема и оралка расположена у заднего дивана в салоне.а эту куда ставить не понял.

Точки подключения сигнализации форд фокус

Автосигнализация – это охранный комплекс, созданный дабы защищать автомобиль от взлома и угона и передавать информацию о состоянии автомобиля владельцу.

Центральный замок никогда не выполнит функции, которые сможет выполнить штатная сигнализация.

Сигнализация может обладать функциями запуска двигателя и управления им, а центральный замок лишь совершить блокировку замков.

Подробное руководство по точкам подключения сигнализации на Форд Фокус

Штатная сигнализация блокирует доступ к автомобилю, имеет некоторые противоугонные блокировки и может воспроизводить звуковой сигнал. Автомобиль обладает некоторыми местами, так называемыми точками, которые нужно знать для установки сигнализации. Чтобы штатная сигнализация не была сложной в установке, обычно к ней прилагается инструкция.

С замка зажигания, берутся питающие главные провода, обозначаются они как:

• Красный – 12 вольтный.
• Серо-красный – стартер.
• Зелено-желтый – зажигание.
• Жёлтый – ACC.

Провода, отвечающие за повороты, проходят через жгут, который идёт в предохранительный блок. Зелёного цвета и большого размера провод.

Провод от стопов находится в районе тормозной педали на датчике.

Там, где расположены габаритные огни, к переключению света подключение проводится на оранжево-чёрный провод (иногда к оранжево-желтому), соблюдая полярность.

В предохранительном блоке, там, где находится бардачок, можно найти провод бело-фиолетового цвета, отвечающий за ручник.

Идущий от бензонасоса провод можно отыскать в пороге двери, с правой стороны – он будет зелено оранжевым.

Контроль центрального замка и дверными концевиками находится на предохранительном блоке у места для ног пассажирского сидения (иногда может находится в передней водительской двери). Управляется центральный замок с помощью чёрно-оранжевого и чёрно-зелёного провода в разъёме оранжевого цвета. Для поиска требуется проследить что двери в машине закрыты, по-другому замки не смогут закрыться.

Дверные концевики (положительной полярности) – чёрно-желтый (водительская сторона), чёрный оранжевый (сзади слева), чёрно-зелёный (сзади справа) и чёрно синий (спереди справа) в оранжевом разъёме, возле центрального замка.

Искать провода следует вольтметром, так как отличии от вольтметра, пробник не сможет показать плюс, когда дверь открыта. Концевик от багажника находится в месте других концевиков, и имеет положительный чёрно-красный провод.

В случае, если в автомобиле имеется концевик капота, тогда есть возможность использовать соседний синий разъём, там будет чёрно-желтый провод положительной полярности.

Точки подключения сигнализации Форд Фокус

Цепь	Провод	Полярность	Расположение
АСС	Жёлтый	Положительная	В замке зажигания
SARTER	Серый или чёрный	Положительная	Находящийся за бардачком жгут и там же есть возможность подключить блокировку стартера.
IGN1	Зелёно-желтый	Положительная	В замке зажигания
IGN1	Зелёно-желтый	Положительная	В замке зажигания
+ 12V	Толстый, красного цвета	Положительная	Большой зелёный провод, который идёт в жгуте к предохранительному блоку
Повороты	Сине-белый или сине-красный	Положительная	Идущий к предохранительному блоку жгут. Зелёный провод большого размера.
Ручник	Чёрно-красный	Отрицательная	Горизонтальный жгут за бардачком.
Центральный замок	Чёрно-зелёный Чёрно-оранжевый	Отрицательная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Багажник	Чёрно-красный	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Левая дверь спереди	Чёрно-желтый	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Левая дверь сзади	Чёрно-оранжевый	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Правая дверь спереди	Чёрно-синий	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Правая дверь сзади	Чёрно-зелёный	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Открытие багажника.	Чёрно-желтый	Отрицательная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Бензонасос	Зелёно-оранжевый	Положительная	Правый порог двери.
Управление работой двигателя.	Подсоединение к форсунке

Полезные советы при подключении сигнализации.

• Можно расположить сигнализационный блок, под которым работает штатная сигнализация под магнитофоном, так как чтобы снять магнитофон требуются особые ключи.
• Делать так, чтобы багажник можно было открыть с помощью брелока – не имеет смысла, так как всё равно открывать его нужно будет вручную.

Открываем капот на Форд Фокус 2 если сломался замок

Точки подключения сигнализации Ford Focus 1, 2 и 3 своими руками: инструкция по установке

О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Схема действия устройства

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

• проще найти место для установки;
• возможность использования нескольких каналов управления;
• подключение дополнительных реле блокировки;
• дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

• может работать в нескольких режимах: сервисном, стандартном и антиограбление;
• можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
• благодаря интеллектуальной защите исключается возможность подбора кода ключа;
• автоматическое включение сигнализации через установленный промежуток времени;
• центральный замок;
• дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления – брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

• перегорели предохранители;
• обрыв проводов;
• окисление клемм или контактов;
• неисправен концевой выключатель на двери водителя;
• не хватает заряда аккумулятора;
• вышел из строя управляющий блок сигнализации;
• сели батарейки на брелоке;
• неисправен привод;
• вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

• разбирается приборная панель и устанавливается основной блок противоугонной системы;
• затем к нему нужно подключить систему проводов;
• далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
• в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
• прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
• после проверки правильности подключения, элементы следует надежно закрепить;
• постараться замаскировать иммобилайзер и поставить его в режим охраны.

Если лампочка постоянно горит или мигает, значит, при установке были допущены ошибки или неправильно выполнены настройки. Активируется иммо ключом. Отключить иммобилайзер Форд Фокус 2 можно с помощью эмуляторов, обходчиков, специальных компьютерных программ или киллеров. Можно отключить не используя внешние устройства, деактивировав код или присоединив к антенне чип от ключа.

Инструкция по установке сигнализации

Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя. Провода питания идут от замка зажигания.

Схема точек подключения

По цвету можно определить их назначение:

• от стартера – красно-серый;
• 12 Вольт – красный;
• от зажигания – желто-зеленый;
• АСС – желтый.

За поворотные огни отвечают провода зеленого цвета, габаритные огни – черно-оранжевого или желто-оранжевого, ручник – фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока. Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.

Инструменты и материалы

• комплект сигнализации с одним входом для положительных концевиков;
• набор ключей;
• отвертки.

Этапы

При монтаже устанавливается следующее оборудование:

• автосигнализация;
• модуль обхода иммобилайзера.

Установка сигнализации на Форд Фокус 2 состоит из этапов:

1. Сначала нужно снять подторпедник. Для этого демонтируется левая накладка, которая держится на защелке. Затем откручивается саморез крепления подторпедника и деталь можно снимать.
2. Далее снимаем заглушку, которая прикрывает слот ключа и выполняем разборку подрулевого кожуха.
3. На следующем этапе необходимо демонтировать вещевой ящик, чтобы получить доступ к блоку ВСМ. Для этого сначала снимается правая накладка торпеды, затем откручиваются саморезы в верхней части бардачка, снимается нижняя накладка блока ВСМ и откручиваются нижние саморезы крепления бардачка.
4. Теперь устанавливаем на правой стойке светодиод, а на лобовом стекле антенну со встроенным датчиком наклона и удара.
5. Сервисная кнопка устанавливается в потайном месте.
6. В моторном отсеке устанавливается сирена и датчик температуры мотора.
7. Блок управления сигнализацией устанавливаем за бардачком.
8. Далее подключаем все провода согласно схеме подключения.
9. Чтобы обойти штатный иммобилайзер, на замок зажигания нужно одеть рамку модуля обхода.
10. Затем программируем необходимые настройки.
11. После настройки датчика удара проверяем работу сигнализации.
12. Если все работает, собираем салон в обратной последовательности.

Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.

Цена вопроса

Видео «Программирование ключа на Форд Фокус»

В этом ролике демонстрируется, как запрограммировать ключ на Форд Фокус (автор видео — Sem Nik).

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Читать дальше: Чем отличается новая гранта

Угонщики сверлят отверстие для того, чтобы открыть дверь

К установке таких устройств следует подходить индивидуально и нестандартно, что создаст дополнительные проблемы для угонщика, а значит повысит шанс, что автомобиль не будет угнан.

Популярная модель сигнализации для Форд Фокуса Pandora DX-90B

Исключить возможность прописать дополнительный ключ через диагностический разъем можно защитив сам разъем путем блокировки цифровой шины

Более подробно о способах блокировки диагностического разъема мы писали ранее.

Не помешает также дополнительно защитить ЭБУ, установив стальной кожух на него.

Так же эффективным элементом защиты от угона Фокуса является блокиратор руля Гарант.

Замок данного устройства надежно блокирует вал руля с помощью специальной муфты и стопора, тем самым не позволяя повернуть рулевую колонку. Демонтировать такой блокиратор в короткое время угонщику проблематично, а значит, с большой вероятностью он прекратит попытку угона и покинет автомобиль.

Чтобы деактивировать сирену и удалить установленные блокировки двигателя угонщику нужно лишь отогнуть декоративную решетку радиатора и провернуть штатный замок капота. Для предотвращения подобного, рекомендуем установить внешний электромеханический замок капота.

Специалисты Автостудио ведут статистику угонов автомобилей владельцев, обратившихся за установкой охранной системы!

Нами было оборудовано сигнализациями сотни Фокусов, некоторые из них можно увидеть по ссылке.

За период работы было зафиксировано несколько неудачных попыток угона Ford Focus, оборудованных охранными системами в Автостудио.

Владельцев спасло от утраты автомобиля именно то, что угонщики столкнувшись с нештатными системами защиты прекратили попытку угона и оставили автомобиль.

FF2:: Штатная сигнализация: Вопрос

Сегодня был у дилера. Приценивался к машинам. Вопрос про сигнализацию. У дилера есть машины, у которых стоит заводская сигнализация (которую, если сам комплектацию набираешь, то можно не заказаывать).
При это парнишка за столиком сервисного обслуживания сообщил, что рекомендуется ставить нештатную сигналку (хошь просто с обратной связью, хошь с автозапуском).
На вопрос "А собственно нафига, при наличии заводской?" сообщил, что штатная не сработает, если открыть дверь ключом (или отверткой провернуть личинку). Т.е. если стекло разобьют — орать будет, а если откроют дверь ключом, то не будет. Угнать не угонят, но разграбят. Цены на установку другой синалки более, чем не скромная. 20 000 без автозапуска и порядка 30 000 с ним. В разы дороже, чем предлагают неофициалы. Потерей гарантии пугают.

Вопрос к пользователям авто со штатной сигналкой.
1. Гонит ли парниша? ��
2. И куда подключается сигнализация, к клаксону или там сирена стоит?

На счет его профессионализма я ничего сказать не могу, но на вопрос "Нахрена мне тогда в машине штатная сигналка, если я поверх другую ставить буду?" Сообщил "А как же центрозамки! Тогда с ключа придется открывать". Я живо вообразил и описал ему, как я с двумя брелками буду около машины плясать. После чего он задумался и сообщил,что да, по идее синалка , наверно, будет подключаться к центрозамкам. Профи, фиг ли.

[em]> ты вообще слышал что бы у кого то что то стащили из машины при помощи грабера?[/em]>

мудилеры сейчас выживают исключительно за счет обслуги и допов , например тут родственику на фф2 предложил мудилер инсталировать сетку в бампер всего за 2500р .. приперло ребят.. кстати у этого же мудилера ПБ5 невозможен при заказе фф2 , его просто НЕТУ , поэтому я сейчас заказал в Рольфе .

Вкратце кроме ПБ5 никаким дерьмом машину пачкать не надо , все эти "угоны фф2" это фикция , просто или расколоченые по пьяни, а в основном пиар установщиков ПУКов , кстати от угона защищает ИММОБИЛАЗЕР обход которого еще ни один из установщиков Пуков так внятно и не опесал , ПБ5 это чисто сервисные и немного вспомогательных охраных функций.

А какая связь [em]> Только я не пойму — если в питере обходят ПБ5 на раз [/em]

Обхода иммобилайзера с "обходом" ПБ5?

Кривые руки установщиков это самое большое зло. От угона дешевенькая китайская поделка не спасет (если даже найдется угонщик :-)) а вот гимара владельцу может доставить не мало.

ПБ5 с двойным запиранием замков и страховка = залог счастья ))

нда парни с салова 63 вон как лахов стимулируют прямо эпидемия "угонов" , только успевай лахам ПУКи ставить , главное что ареал угонов фф в РФ ограничивается г. СПБ ну больше такого ни с одной маркой нет .

Особо феерично выглядит конечно защита от угона с функцией автозапуска и вкладыванием ключа в машину , хе-хе

Система запуска двигателя Durateg 2.0 L Ford Focus

Точки подключения сигнализации Ford Focus 1, 2 и 3 своими руками: инструкция по установке

О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Схема действия устройства

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

• проще найти место для установки;
• возможность использования нескольких каналов управления;
• подключение дополнительных реле блокировки;
• дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

• может работать в нескольких режимах: сервисном, стандартном и антиограбление;
• можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
• благодаря интеллектуальной защите исключается возможность подбора кода ключа;
• автоматическое включение сигнализации через установленный промежуток времени;
• центральный замок;
• дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления – брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

• перегорели предохранители;
• обрыв проводов;
• окисление клемм или контактов;
• неисправен концевой выключатель на двери водителя;
• не хватает заряда аккумулятора;
• вышел из строя управляющий блок сигнализации;
• сели батарейки на брелоке;
• неисправен привод;
• вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

• разбирается приборная панель и устанавливается основной блок противоугонной системы;
• затем к нему нужно подключить систему проводов;
• далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
• в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
• прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
• после проверки правильности подключения, элементы следует надежно закрепить;
• постараться замаскировать иммобилайзер и поставить его в режим охраны.

Если лампочка постоянно горит или мигает, значит, при установке были допущены ошибки или неправильно выполнены настройки. Активируется иммо ключом. Отключить иммобилайзер Форд Фокус 2 можно с помощью эмуляторов, обходчиков, специальных компьютерных программ или киллеров. Можно отключить не используя внешние устройства, деактивировав код или присоединив к антенне чип от ключа.

Инструкция по установке сигнализации

Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя. Провода питания идут от замка зажигания.

Схема точек подключения

По цвету можно определить их назначение:

• от стартера – красно-серый;
• 12 Вольт – красный;
• от зажигания – желто-зеленый;
• АСС – желтый.

За поворотные огни отвечают провода зеленого цвета, габаритные огни – черно-оранжевого или желто-оранжевого, ручник – фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока. Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.

Инструменты и материалы

Для подключения сигнализации потребуется:

• комплект сигнализации с одним входом для положительных концевиков;
• набор ключей;
• отвертки.

Этапы

При монтаже устанавливается следующее оборудование:

• автосигнализация;
• модуль обхода иммобилайзера.

Установка сигнализации на Форд Фокус 2 состоит из этапов:

1. Сначала нужно снять подторпедник. Для этого демонтируется левая накладка, которая держится на защелке. Затем откручивается саморез крепления подторпедника и деталь можно снимать.
2. Далее снимаем заглушку, которая прикрывает слот ключа и выполняем разборку подрулевого кожуха.
3. На следующем этапе необходимо демонтировать вещевой ящик, чтобы получить доступ к блоку ВСМ. Для этого сначала снимается правая накладка торпеды, затем откручиваются саморезы в верхней части бардачка, снимается нижняя накладка блока ВСМ и откручиваются нижние саморезы крепления бардачка.
4. Теперь устанавливаем на правой стойке светодиод, а на лобовом стекле антенну со встроенным датчиком наклона и удара.
5. Сервисная кнопка устанавливается в потайном месте.
6. В моторном отсеке устанавливается сирена и датчик температуры мотора.
7. Блок управления сигнализацией устанавливаем за бардачком.
8. Далее подключаем все провода согласно схеме подключения.
9. Чтобы обойти штатный иммобилайзер, на замок зажигания нужно одеть рамку модуля обхода.
10. Затем программируем необходимые настройки.
11. После настройки датчика удара проверяем работу сигнализации.
12. Если все работает, собираем салон в обратной последовательности.

Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.

Цена вопроса

Видео «Программирование ключа на Форд Фокус»

В этом ролике демонстрируется, как запрограммировать ключ на Форд Фокус (автор видео — Sem Nik).

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Читать дальше: Рено докер тест драйв видео на русском

Угонщики сверлят отверстие для того, чтобы открыть дверь

К установке таких устройств следует подходить индивидуально и нестандартно, что создаст дополнительные проблемы для угонщика, а значит повысит шанс, что автомобиль не будет угнан.

Популярная модель сигнализации для Форд Фокуса Pandora DX-90B

Исключить возможность прописать дополнительный ключ через диагностический разъем можно защитив сам разъем путем блокировки цифровой шины

Более подробно о способах блокировки диагностического разъема мы писали ранее.

Не помешает также дополнительно защитить ЭБУ, установив стальной кожух на него.

Так же эффективным элементом защиты от угона Фокуса является блокиратор руля Гарант.

Замок данного устройства надежно блокирует вал руля с помощью специальной муфты и стопора, тем самым не позволяя повернуть рулевую колонку. Демонтировать такой блокиратор в короткое время угонщику проблематично, а значит, с большой вероятностью он прекратит попытку угона и покинет автомобиль.

Чтобы деактивировать сирену и удалить установленные блокировки двигателя угонщику нужно лишь отогнуть декоративную решетку радиатора и провернуть штатный замок капота. Для предотвращения подобного, рекомендуем установить внешний электромеханический замок капота.

Специалисты Автостудио ведут статистику угонов автомобилей владельцев, обратившихся за установкой охранной системы!

Нами было оборудовано сигнализациями сотни Фокусов, некоторые из них можно увидеть по ссылке.

За период работы было зафиксировано несколько неудачных попыток угона Ford Focus, оборудованных охранными системами в Автостудио.

Владельцев спасло от утраты автомобиля именно то, что угонщики столкнувшись с нештатными системами защиты прекратили попытку угона и оставили автомобиль.

1.2. Ford Focus II. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом.

Автосигнализация – это охранный комплекс, созданный дабы защищать автомобиль от взлома и угона и передавать информацию о состоянии автомобиля владельцу.
Центральный замок никогда не выполнит функции, которые сможет выполнить штатная сигнализация.

Сигнализация может обладать функциями запуска двигателя и управления им, а центральный замок лишь совершить блокировку замков.

Точки подключения сигнализации Ford Focus 1, 2 и 3 своими руками: инструкция по установке

О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Схема действия устройства

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

• проще найти место для установки;
• возможность использования нескольких каналов управления;
• подключение дополнительных реле блокировки;
• дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

• может работать в нескольких режимах: сервисном, стандартном и антиограбление;
• можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
• благодаря интеллектуальной защите исключается возможность подбора кода ключа;
• автоматическое включение сигнализации через установленный промежуток времени;
• центральный замок;
• дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления – брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

• перегорели предохранители;
• обрыв проводов;
• окисление клемм или контактов;
• неисправен концевой выключатель на двери водителя;
• не хватает заряда аккумулятора;
• вышел из строя управляющий блок сигнализации;
• сели батарейки на брелоке;
• неисправен привод;
• вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

• разбирается приборная панель и устанавливается основной блок противоугонной системы;
• затем к нему нужно подключить систему проводов;
• далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
• в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
• прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
• после проверки правильности подключения, элементы следует надежно закрепить;
• постараться замаскировать иммобилайзер и поставить его в режим охраны.

Как отключить сигнализацию FALCON TIS-010

Чтобы перевести иммобилайзер в сервисный режим, необходимо знать персональный код. Последовательность действий:

• открыть ключом дверь;
• включить зажигание, при этом индикатор засветится беспрерывно в течение 15 секунд;
• когда индикатор замигает, быстро, в течение 3 секунд необходимо нажать кнопку “Валет” три раза;
• после этого индикатор засветится на 5 секунд, и начнет медленно мигать;
• внимательно отсчитайте количество вспышек, и когда их количество совпадет с первой цифрой кода, нажмите на кнопку “Валет” (индикатор продолжит мигать);
• повторите процедуру для всех четырех цифр кода;
• если вы правильно ввели информацию, то индикатор погаснет, а система будет переведена в сервисный режим.

Если вы захотите передать автомобиль на длительное хранение без функции сигнализации (например, в автосервис), то можете воспользоваться встроенной функцией режима “Валет”. Для этого в иммобилайзере предусмотрен режим “снято с охраны”. Если же вам нужен режим “Валет”, то действуйте в следующей последовательности:

• снимите иммобилайзер с режима охраны;
• включите зажигание;
• в течение ближайших 8 секунд три раза нажмите кнопку “Валет”;
• по истечении 8 секунд индикатор засветится в постоянном режиме, что будет означать включение режима “Валет”.

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Как отключить KGB VS-4000

Отключение этой сигнализации возможно в двух режимах — аварийном и с помощью персонального кода. Начнем описание с первого способа:

• откройте двери ключом;
• включите зажигание;
• в ближайшие 10 секунд нажмите и отпустите кнопку “Валет”.

Если вы все сделали правильно, то в подтверждение сирена подаст два коротких звуковых сигнала, а встроенный динамик брелка подаст 4 звуковых сигнала, на его дисплее в течение 15 секунд будет мигать СИД иконки.

Чтобы разблокировать сигнализацию при помощи персонального кода необходимо:

• откройте ключом дверь автомобиля;
• включите зажигание;
• в течение ближайших 15 секунд нажмите кнопку “Валет” столько раз, какое количество соответствует первой цифре кода (при этом помните, что первое нажатие на кнопку должно быть не позже 5 секунд после включения зажигания);
• если у вас в коде более одной цифры, то выключите и вновь включите зажигание и повторите процедуру ввода;
• когда все цифры будут введены выключите и вновь включите зажигание — сигнал тревоги будет снят.

Если вы один раз ввели неправильный код, то система беспрепятственно позволит вам ввести его еще раз. Однако если вы и второй раз ошибетесь, то сигнализация в течение 3 минут не будет реагировать на ваши действия. При этом СИД и сигнализация будут работать.

Итоги

Напоследок хотелось бы обратить ваше внимание на то, чтобы вы обязательно узнали, где в вашей машине находится кнопка “Валет”. Ведь именно благодаря ей вы сможете самостоятельно отключить сигнализацию, уточните эту информацию заблаговременно. Если вы купили машину с рук, то спросите у бывшего владельца расположение кнопки дабы, при надобности, знать, как отключить сигнализацию на машине, чтоб завелся ее двигатель, и можно было дальше ее эксплуатировать. Также обязательно узнайте, какая сигнализация установлена на вашей машине, и соответственно, изучите последовательность действий для ее отключения.

Установка штатной заводской автономной сирены CAT1 Thatcham

На данном автомобиле в комплектации Titanium с завода был установлен штатный охранный комплекс, а после дополнен некоторыми авторскими доработками, но для полноты не хватало автономной сирены.
������ В режиме самоизоляции решил в этом вопросе поставить точку.

Сразу хотел бы поблагодарить всех тех, кто оказал информационную, материальную и иную поддержку. Отдельная благодарность VVikt0r , grimbo , NastaVnik , oleg079 , fordelectronics

В составе штатной заводской сигнализации работает две звуковые сирены: клаксон под капотом и еще один в салоне.

Исторический обзор.
Случайно узнал, что на многие Форды (Вольво, Ленд Ровер, Ягуар) с завода уже имели автономные сирены. К моему удивлению, в российской сборке на Фокуса (дорестайл) автономные сирены с завода не ставились в отличии от европейской сборки. Такая заводская комплектация сигнализации с автономной сиреной имеет свое название — «CAT1 Thatcham» .

Сирена разработана британской компанией Thatcham Research которая названа именем древнего саксонского исторического города. Эта компания на сегодня имеет оборот свыше 15 миллионов фунтов стерлингов, и уже на протяжении более 50ти лет занимается разработкой и внедрением сертифицированных средств безопасности в автомобили разных марок. Thatcham Research является учредителем Международного совета по ремонту автомобилей (RCAR) и с 2004 года являем участником Европейской программы оценки новых автомобилей (Euro NCAP).

CAT1 это категория (всего их семь, ссылка кому интересны подробности). Системы, которые попадают в этот класс (CAT1), являются самыми умными и самыми сложными на рынке.

Нашел на разборке сирену Thatcham CAT1 вместе с кронштейном и разъёмом (вроде от Kuga 2)

Описание
Это умная автономная сирена в прочном железном корпусе. С учетом места установки, по замыслу, эту сирену очень не просто вывести из строя (даже кирпичом или строительной монтажной пеной). Разумеется внутри установлена аккумуляторная батарея, которая без подзарядки сможет приводить в действие сирену несколько раз подряд (больше трёх точно). Звук сирены достаточно громкий и пронзительный.

Установка.
Смотрю свою проводку…

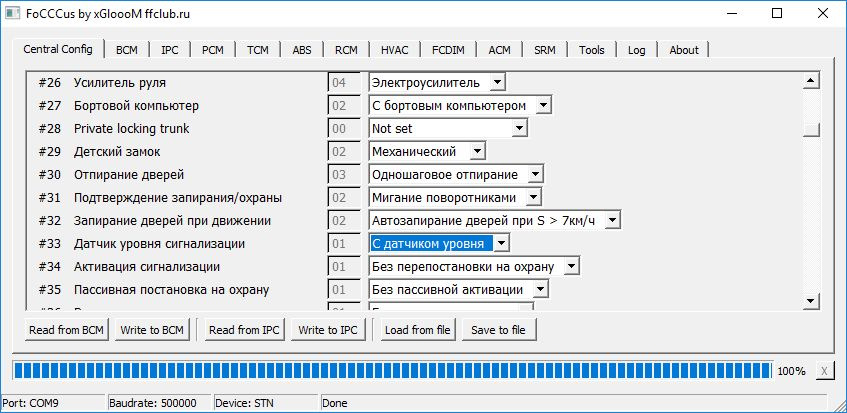

В С1 и С6 сам добавляю нужные пины (кстати, за пины спасибо тёзкам: grimbo , NastaVnik ).

Свой видос не заснял, но в сети нашел аналогичный наглядный пример от Мондео

Теперь в режиме охраны имеются четыре функции автономной сирены (с учетом потолочного датчика наклона):

��1. При срабатывании сигналят не штатные клаксоны, а сирена CAT1 Thatcham.
��2. При попытке поднять машину с любой стороны сигналит CAT1 Thatcham.
��3. При обрыве питания аккумулятора тоже сигналит CAT1 Thatcham.
��4*. Если обрыв проводов на сирену CAT1 Thatcham, то начинает сигналить и штатный клаксон.

1.2. Ford Focus II. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом.

Автосигнализация – это охранный комплекс, созданный дабы защищать автомобиль от взлома и угона и передавать информацию о состоянии автомобиля владельцу.
Центральный замок никогда не выполнит функции, которые сможет выполнить штатная сигнализация.

Сигнализация может обладать функциями запуска двигателя и управления им, а центральный замок лишь совершить блокировку замков.

Точки подключения сигнализации Ford Focus 1, 2 и 3 своими руками: инструкция по установке

О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Схема действия устройства

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

• проще найти место для установки;
• возможность использования нескольких каналов управления;
• подключение дополнительных реле блокировки;
• дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

• может работать в нескольких режимах: сервисном, стандартном и антиограбление;
• можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
• благодаря интеллектуальной защите исключается возможность подбора кода ключа;
• автоматическое включение сигнализации через установленный промежуток времени;
• центральный замок;
• дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления – брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

• перегорели предохранители;
• обрыв проводов;
• окисление клемм или контактов;
• неисправен концевой выключатель на двери водителя;
• не хватает заряда аккумулятора;
• вышел из строя управляющий блок сигнализации;
• сели батарейки на брелоке;
• неисправен привод;
• вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

• разбирается приборная панель и устанавливается основной блок противоугонной системы;
• затем к нему нужно подключить систему проводов;
• далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
• в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
• прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
• после проверки правильности подключения, элементы следует надежно закрепить;
• постараться замаскировать иммобилайзер и поставить его в режим охраны.

Как отключить сигнализацию FALCON TIS-010

Чтобы перевести иммобилайзер в сервисный режим, необходимо знать персональный код. Последовательность действий:

• открыть ключом дверь;
• включить зажигание, при этом индикатор засветится беспрерывно в течение 15 секунд;
• когда индикатор замигает, быстро, в течение 3 секунд необходимо нажать кнопку “Валет” три раза;
• после этого индикатор засветится на 5 секунд, и начнет медленно мигать;
• внимательно отсчитайте количество вспышек, и когда их количество совпадет с первой цифрой кода, нажмите на кнопку “Валет” (индикатор продолжит мигать);
• повторите процедуру для всех четырех цифр кода;
• если вы правильно ввели информацию, то индикатор погаснет, а система будет переведена в сервисный режим.

Если вы захотите передать автомобиль на длительное хранение без функции сигнализации (например, в автосервис), то можете воспользоваться встроенной функцией режима “Валет”. Для этого в иммобилайзере предусмотрен режим “снято с охраны”. Если же вам нужен режим “Валет”, то действуйте в следующей последовательности:

• снимите иммобилайзер с режима охраны;
• включите зажигание;
• в течение ближайших 8 секунд три раза нажмите кнопку “Валет”;
• по истечении 8 секунд индикатор засветится в постоянном режиме, что будет означать включение режима “Валет”.

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Как отключить KGB VS-4000

Отключение этой сигнализации возможно в двух режимах — аварийном и с помощью персонального кода. Начнем описание с первого способа:

• откройте двери ключом;
• включите зажигание;
• в ближайшие 10 секунд нажмите и отпустите кнопку “Валет”.

Если вы все сделали правильно, то в подтверждение сирена подаст два коротких звуковых сигнала, а встроенный динамик брелка подаст 4 звуковых сигнала, на его дисплее в течение 15 секунд будет мигать СИД иконки.

Чтобы разблокировать сигнализацию при помощи персонального кода необходимо:

• откройте ключом дверь автомобиля;
• включите зажигание;
• в течение ближайших 15 секунд нажмите кнопку “Валет” столько раз, какое количество соответствует первой цифре кода (при этом помните, что первое нажатие на кнопку должно быть не позже 5 секунд после включения зажигания);
• если у вас в коде более одной цифры, то выключите и вновь включите зажигание и повторите процедуру ввода;
• когда все цифры будут введены выключите и вновь включите зажигание — сигнал тревоги будет снят.

Если вы один раз ввели неправильный код, то система беспрепятственно позволит вам ввести его еще раз. Однако если вы и второй раз ошибетесь, то сигнализация в течение 3 минут не будет реагировать на ваши действия. При этом СИД и сигнализация будут работать.

Итоги

Напоследок хотелось бы обратить ваше внимание на то, чтобы вы обязательно узнали, где в вашей машине находится кнопка “Валет”. Ведь именно благодаря ей вы сможете самостоятельно отключить сигнализацию, уточните эту информацию заблаговременно. Если вы купили машину с рук, то спросите у бывшего владельца расположение кнопки дабы, при надобности, знать, как отключить сигнализацию на машине, чтоб завелся ее двигатель, и можно было дальше ее эксплуатировать. Также обязательно узнайте, какая сигнализация установлена на вашей машине, и соответственно, изучите последовательность действий для ее отключения.

Как работает штатная сигнализация форд фокус 2 рестайлинг

Точки подключения сигнализации Ford Focus 1, 2 и 3 своими руками: инструкция по установке

О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер — простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Схема действия устройства

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

• проще найти место для установки;
• возможность использования нескольких каналов управления;
• подключение дополнительных реле блокировки;
• дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

• может работать в нескольких режимах: сервисном, стандартном и антиограбление;
• можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
• благодаря интеллектуальной защите исключается возможность подбора кода ключа;
• автоматическое включение сигнализации через установленный промежуток времени;
• центральный замок;
• дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления — брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

• перегорели предохранители;
• обрыв проводов;
• окисление клемм или контактов;
• неисправен концевой выключатель на двери водителя;
• не хватает заряда аккумулятора;
• вышел из строя управляющий блок сигнализации;
• сели батарейки на брелоке;
• неисправен привод;
• вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

• разбирается приборная панель и устанавливается основной блок противоугонной системы;
• затем к нему нужно подключить систему проводов;
• далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
• в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
• прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
• после проверки правильности подключения, элементы следует надежно закрепить;
• постараться замаскировать иммобилайзер и поставить его в режим охраны.

Если лампочка постоянно горит или мигает, значит, при установке были допущены ошибки или неправильно выполнены настройки. Активируется иммо ключом. Отключить иммобилайзер Форд Фокус 2 можно с помощью эмуляторов, обходчиков, специальных компьютерных программ или киллеров. Можно отключить не используя внешние устройства, деактивировав код или присоединив к антенне чип от ключа.

Инструкция по установке сигнализации

Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя. Провода питания идут от замка зажигания.

Схема точек подключения

По цвету можно определить их назначение:

• от стартера — красно-серый;
• 12 Вольт — красный;
• от зажигания — желто-зеленый;
• АСС — желтый.

За поворотные огни отвечают провода зеленого цвета, габаритные огни — черно-оранжевого или желто-оранжевого, ручник — фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока. Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.

Инструменты и материалы

Для подключения сигнализации потребуется:

• комплект сигнализации с одним входом для положительных концевиков;
• набор ключей;
• отвертки.

Этапы

При монтаже устанавливается следующее оборудование:

• автосигнализация;
• модуль обхода иммобилайзера.

Установка сигнализации на Форд Фокус 2 состоит из этапов:

1. Сначала нужно снять подторпедник. Для этого демонтируется левая накладка, которая держится на защелке. Затем откручивается саморез крепления подторпедника и деталь можно снимать.
2. Далее снимаем заглушку, которая прикрывает слот ключа и выполняем разборку подрулевого кожуха.
3. На следующем этапе необходимо демонтировать вещевой ящик, чтобы получить доступ к блоку ВСМ. Для этого сначала снимается правая накладка торпеды, затем откручиваются саморезы в верхней части бардачка, снимается нижняя накладка блока ВСМ и откручиваются нижние саморезы крепления бардачка.
4. Теперь устанавливаем на правой стойке светодиод, а на лобовом стекле антенну со встроенным датчиком наклона и удара.
5. Сервисная кнопка устанавливается в потайном месте.
6. В моторном отсеке устанавливается сирена и датчик температуры мотора.
7. Блок управления сигнализацией устанавливаем за бардачком.
8. Далее подключаем все провода согласно схеме подключения.
9. Чтобы обойти штатный иммобилайзер, на замок зажигания нужно одеть рамку модуля обхода.
10. Затем программируем необходимые настройки.
11. После настройки датчика удара проверяем работу сигнализации.
12. Если все работает, собираем салон в обратной последовательности.

Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.

Цена вопроса

Видео «Программирование ключа на Форд Фокус»

В этом ролике демонстрируется, как запрограммировать ключ на Форд Фокус (автор видео — Sem Nik).

Пошаговый процесс подключения

Размещают все основные элементы автомобильной сигнализации на заранее подготовленные места и закрепляют. Установку основных элементов проводят следующим образом:

1. Крепят на лобовое стекло антенный блок со встроенным сейсмодатчиком, светодиодный индикатор устанавливают на правую стойку.
2. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз место, но оно должно быть легкодоступным для водителя.
3. Колоколом вниз крепят аварийную сирену под капотом автомобиля, там же закрепляют температурный датчик на самом двигателе или навесном оборудовании.
4. За вещевым ящиком устанавливают БУ сигнализацией.
5. Подключают все элементы охранной системы, руководствуясь схемой подключения.
6. Штатный иммобилайзер обходят, установив на замок зажигания рамку модуля обхода.
7. После подключения всех элементов системы производят настройку их работы.
8. Проверяют работу автосигнализации после настройки сейсмодатчика.
9. Затем после окончания проверки производят сборку салона в обратном порядке.

Кто устанавливал своими руками автосигнализацию, может оценить ее достоинства, надежность в защите транспортного средства и других функций, повышающих комфорт.

Для самостоятельной установки разработаны карты монтажа сигнализации Starline которые помогут с точностью настроек.

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Читать дальше: Чем отличается новая гранта

Угонщики сверлят отверстие для того, чтобы открыть дверь

К установке таких устройств следует подходить индивидуально и нестандартно, что создаст дополнительные проблемы для угонщика, а значит повысит шанс, что автомобиль не будет угнан.

Популярная модель сигнализации для Форд Фокуса Pandora DX-90B

Исключить возможность прописать дополнительный ключ через диагностический разъем можно защитив сам разъем путем блокировки цифровой шины

Более подробно о способах блокировки диагностического разъема мы писали ранее.

Не помешает также дополнительно защитить ЭБУ, установив стальной кожух на него.

Так же эффективным элементом защиты от угона Фокуса является блокиратор руля Гарант.

Замок данного устройства надежно блокирует вал руля с помощью специальной муфты и стопора, тем самым не позволяя повернуть рулевую колонку. Демонтировать такой блокиратор в короткое время угонщику проблематично, а значит, с большой вероятностью он прекратит попытку угона и покинет автомобиль.

Чтобы деактивировать сирену и удалить установленные блокировки двигателя угонщику нужно лишь отогнуть декоративную решетку радиатора и провернуть штатный замок капота. Для предотвращения подобного, рекомендуем установить внешний электромеханический замок капота.

Специалисты Автостудио ведут статистику угонов автомобилей владельцев, обратившихся за установкой охранной системы!

Нами было оборудовано сигнализациями сотни Фокусов, некоторые из них можно увидеть по ссылке.

За период работы было зафиксировано несколько неудачных попыток угона Ford Focus, оборудованных охранными системами в Автостудио.

Владельцев спасло от утраты автомобиля именно то, что угонщики столкнувшись с нештатными системами защиты прекратили попытку угона и оставили автомобиль.

Статистика угона Ford Focus

Ford Focus на протяжении последних лет был одним из самых популярных автомобилей в России. Этому способствовала низкая цена, хорошее качество и надежность автомобиля.
Вместе с этим, он стал и лидером по количеству угонов. По статистике в 2022 году Форд Фокус занимает от 2 до 4 места среди самых угоняемых автомобилей. Основное количество угонов фиксируется в Москве и Санкт-Петербурге. Как правило, угнанный Focus разбирают на запчасти и реализуют как комплектующие.

Подключение автомобильной сигнализации на Ford Focus 2006

Основные

Концевые выключатели

Световые сигналы

Замки дверей Ц.З.

Штатная сигнализация

Стеклоподъемники

CAN-шина

Примечания и дополнительные материалы

Подробное руководство по точкам подключения сигнализации на Форд Фокус

Штатная сигнализация блокирует доступ к автомобилю, имеет некоторые противоугонные блокировки и может воспроизводить звуковой сигнал. Автомобиль обладает некоторыми местами, так называемыми точками, которые нужно знать для установки сигнализации. Чтобы штатная сигнализация не была сложной в установке, обычно к ней прилагается инструкция.

С замка зажигания, берутся питающие главные провода, обозначаются они как:

• Красный — 12 вольтный.
• Серо-красный — стартер.
• Зелено-желтый — зажигание.
• Жёлтый — ACC.

Провода, отвечающие за повороты, проходят через жгут, который идёт в предохранительный блок. Зелёного цвета и большого размера провод.

Провод от стопов находится в районе тормозной педали на датчике.

Там, где расположены габаритные огни, к переключению света подключение проводится на оранжево-чёрный провод (иногда к оранжево-желтому), соблюдая полярность.

В предохранительном блоке, там, где находится бардачок, можно найти провод бело-фиолетового цвета, отвечающий за ручник.

Идущий от бензонасоса провод можно отыскать в пороге двери, с правой стороны — он будет зелено оранжевым.

Контроль центрального замка и дверными концевиками находится на предохранительном блоке у места для ног пассажирского сидения (иногда может находится в передней водительской двери). Управляется центральный замок с помощью чёрно-оранжевого и чёрно-зелёного провода в разъёме оранжевого цвета. Для поиска требуется проследить что двери в машине закрыты, по-другому замки не смогут закрыться.

Дверные концевики (положительной полярности) — чёрно-желтый (водительская сторона), чёрный оранжевый (сзади слева), чёрно-зелёный (сзади справа) и чёрно синий (спереди справа) в оранжевом разъёме, возле центрального замка.

Искать провода следует вольтметром, так как отличии от вольтметра, пробник не сможет показать плюс, когда дверь открыта. Концевик от багажника находится в месте других концевиков, и имеет положительный чёрно-красный провод.

В случае, если в автомобиле имеется концевик капота, тогда есть возможность использовать соседний синий разъём, там будет чёрно-желтый провод положительной полярности.

Взятый провод, идущий с форсунки — отлично подойдёт для процесса контролирования двигателя, можно взять каждый провод по пути движения. Также есть вариант воспользоваться розовым проводом, выходящим с генератора, однако на нём 12 вольт может возникать не сразу и впоследствии автоматический запуск может срабатывать не всегда.

Дистанционный запуск на Фокус 2

При установке запуска двигателя на Форд Фокус 2 при помощи новых автосигнализаций от Pandora, Pandect, Prizrak и Starline мы дарим возможность всем своим клиентам существенно сэкономить на реализации функции бесключевого автозапуска двигателя.

• Сохраняем все ключи от автомобиля
• Не берем деньги за изготовление дополнительного чипа
• Не устанавливаем дополнительных дорогостоящих модулей
• Не понижаем взломостойкость штатного иммобилайзера автомобиля
• Не противоречим требованиям страховых компаний по установке автозапуска
• Не вносим изменения в штатные системы автомобиля

Читать дальше: Как установить сонар на ваз

При использовании моделей автосигнализаций Пандора, Пандект, Призрак и Старлайн, реализация запуска двигателя обойдется рекордно дешево, ведь если сложить стоимость любой другой автосигнализации и необходимого обходчика или стоимость копии ключа и индуктивного обходчика

Установили на авто StarLine A93 2CAN-LIN

ПОДБОР И УСТАНОВКА ПРОТИВОУГОННОЙ СИСТЕМЫ НА FORD FOCUS 2

Как защитить от угона Ford Focus 2? Как правильно выбрать противоугонную систему или автосигнализацию для своего автомобиля? Эти вопросы как никогда актуальны сейчас.

Ни для кого не является секретом, что угоняются абсолютно любые машины, новые и подержаные, в хорошем техническом состоянии, а так же откровенный «хлам».

Одни угоняют под заказ для последующей переделки под другие документы, а другие «уходят» на «разборку» то есть для снятия с них наиболее ценных запасных частей.

Все дело в том, что объем рынка бывших в употреблении запасных частей сравним с оборотом новых. Причина этому очевидна, стоимость новой автомобильной запчасти порой в несколько раз выше, чем б/у.

Несмотря на все усилия автовладельцев уберечь свой авто от угона, их как угоняли, так и продолжают угонять, а огромный выбор оборонных средств не обеспечивает полной и абсолютной защиты.

Подбор противоугонных систем по марке или модели автомобиля, задача не из простых!

Разработано немало технических способов обеспечения защиты Форд Фокус 2 от угона, но не все способны эффективно противостоять ему.

Угон машины — широко распространенное преступление в России. Угонщики снабжены суперсовременными электронными приборами для сканирования автосигнализаций, и применяют различные уловки для кражи авто транспорта. Профессиональные угонщики оперативно узнают обо всех новых противоугонных системах, вышедших на рынок за последнее время, и немедленно вырабатывают способы их обхода.

Поэтому защиту от угона автомобиля лучше доверить профессионалам.

На сегодняшний день подобрать, купить, а затем установить противоугонную систему на Форд Фокус 2 не составляет труда, достаточно обратиться в специализированный сервисный центр Аларм Про и квалифицированный персонал поможет с подбором способа защиты от угона, который идеально подходит для Вашей машины.

На российском рынке присутствует множество автосигнализаций, иммобилайзеров и всевозможных других противоугонных систем. На нашем сайте представлены автомобильные охранные комплексы, зарекомендовавшие себя только с положительной стороны.

Точки подключения сигнализации на автомобиль FORD FOCUS 2008-2011

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Белый/Красный (+)	SJB, Черный 1-контактный разъем, PIN 1, SEE NOTE #2
Зажигание	Синий/Белый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 7
Зажигание 2	Н/Д
Зажигание 1	Коричневый/Желтый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 1
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Фиолетовый/Зеленый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 6
АСС 2	Н/Д
Наличие ключа	Н/Д
Габаритные огни ( — )	Н/Д
Габаритные огни ( + )	Фиолетовый/Белый (+)	Водительская кик панельилиSJB, (Серый 13-контактный разъем(E), PIN 6, Note #2
ЦЗ Закрытие	Синий/Зеленый (TYPE B)	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 17, Note #2
ЦЗ Открытие	Желтый/Фиолетовый (TYPE B)	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 17, Note #2
LOCK MOTOR WIRE	Серый/Коричневый (5-wire type)	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 6, Note #2
Двери	Зеленый/Фиолетовый (-) N.C.	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 14, Note #2
Вежливая подсветка	Серый/Фиолетовый (+)	Водительская кик панельилиSJB, (Серый 14-контактный разъем(A), PIN 9, Note #2
Открытие багажника	Коричневый (-)	RELEASE SWITCHилиSJB, (Серый 26-контактный разъем(C), PIN 20, Note #2
Раздвижная дверь	Н/Д
Сигнал	Синий/Белый (-)	На рулевой колонкеилиSJB, (Черный 52-контактный разъем(B), PIN 41, Note #2
Тахометр	Любой кроме Синий (AC)	Форсунки
WAIT TO START LIGHT	Н/Д
Тормоз	Фиолетовый/Белый (+)	Тормоз SWITCHилиSJB, (Черный 52-контактный разъем(B), PIN 40, Note #2
Отключение штатной сигнализации	Фиолетовый/Коричневый (-) See Note #3	Водительская кик панельилиSJB, (Серый 26-контактный разъем(C), PIN 8, Note #2
ANTI-THEFT	FORDS TRANSPONDER ANTI-THEFT, SEE NOTE #1	Замок зажигания TUMBLER

Точки подключения сигнализации на автомобиль Ford Focus 2006

Цепь	Цвет	Полярность	Расположение
+12 В	красный	Положительная	Жгут замка зажигания
Стартер	серо/красный	Положительная	Жгут замка зажигания
Зажигание	зел/жёлт	Положительная	Жгут замка зажигания
ACC	жёлтый	Положительная	Жгут замка зажигания
центр. замок	ч/ор и ч/зел	Отрицательная	оранж. разъём в блоке предохр-ей
конц. дверей	ч/ж,ч/ор,ч/з,ч/син	Положительная	оранж. разъём в блоке предохр-ей
багажник	ч/кр	Положительная	оранж. разъём в блоке предохр-ей
конц. капота	ч/ж	Положительная	синий разъём в блоке предохр-ей
габариты	ор/ч	Положительная	выключатель габаритов
импульс	форсунки, провод справа по ходу движения
зарядка	розовый	Положительная	генератор
бензонасос	зел/жёлт	Положительная	в жгуте за бардачком

Точки подключения сигнализации Форд Фокус

Цепь	Провод	Полярность	Расположение
АСС	Жёлтый	Положительная	В замке зажигания
SARTER	Серый или чёрный	Положительная	Находящийся за бардачком жгут и там же есть возможность подключить блокировку стартера.
IGN1	Зелёно-желтый	Положительная	В замке зажигания
IGN1	Зелёно-желтый	Положительная	В замке зажигания
+ 12V	Толстый, красного цвета	Положительная	Большой зелёный провод, который идёт в жгуте к предохранительному блоку
Повороты	Сине-белый или сине-красный	Положительная	Идущий к предохранительному блоку жгут. Зелёный провод большого размера.
Ручник	Чёрно-красный	Отрицательная	Горизонтальный жгут за бардачком.
Центральный замок	Чёрно-зелёный Чёрно-оранжевый	Отрицательная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Багажник	Чёрно-красный	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Левая дверь спереди	Чёрно-желтый	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Левая дверь сзади	Чёрно-оранжевый	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Правая дверь спереди	Чёрно-синий	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Правая дверь сзади	Чёрно-зелёный	Положительная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Открытие багажника.	Чёрно-желтый	Отрицательная	Идущий к предохранительному блоку жгут. Маленький провод оранжевого цвета.
Бензонасос	Зелёно-оранжевый	Положительная	Правый порог двери.
Управление работой двигателя.	Подсоединение к форсунке

Точки подключения сигнализации Ford Focus 1, 2 и 3 своими руками: инструкция по установке

О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер — простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Схема действия устройства

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

• проще найти место для установки;
• возможность использования нескольких каналов управления;
• подключение дополнительных реле блокировки;
• дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

• может работать в нескольких режимах: сервисном, стандартном и антиограбление;
• можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
• благодаря интеллектуальной защите исключается возможность подбора кода ключа;
• автоматическое включение сигнализации через установленный промежуток времени;
• центральный замок;
• дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления — брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

• перегорели предохранители;
• обрыв проводов;
• окисление клемм или контактов;
• неисправен концевой выключатель на двери водителя;
• не хватает заряда аккумулятора;
• вышел из строя управляющий блок сигнализации;
• сели батарейки на брелоке;
• неисправен привод;
• вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

• разбирается приборная панель и устанавливается основной блок противоугонной системы;
• затем к нему нужно подключить систему проводов;
• далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
• в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
• прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
• после проверки правильности подключения, элементы следует надежно закрепить;
• постараться замаскировать иммобилайзер и поставить его в режим охраны.

Полезные советы при подключении сигнализации.

• Можно расположить сигнализационный блок, под которым работает штатная сигнализация под магнитофоном, так как чтобы снять магнитофон требуются особые ключи.
• Делать так, чтобы багажник можно было открыть с помощью брелока — не имеет смысла, так как всё равно открывать его нужно будет вручную.

Когда вместе с зажиганием загорается ближний свет, чтобы избежать этого — габаритный выключатель стоит вскрыть и обрезать зелёно-красный или зелёно-желтый тонкий провод.

Как отключить сигнализацию FALCON TIS-010

Чтобы перевести иммобилайзер в сервисный режим, необходимо знать персональный код. Последовательность действий:

• открыть ключом дверь;
• включить зажигание, при этом индикатор засветится беспрерывно в течение 15 секунд;
• когда индикатор замигает, быстро, в течение 3 секунд необходимо нажать кнопку «Валет» три раза;
• после этого индикатор засветится на 5 секунд, и начнет медленно мигать;
• внимательно отсчитайте количество вспышек, и когда их количество совпадет с первой цифрой кода, нажмите на кнопку «Валет» (индикатор продолжит мигать);
• повторите процедуру для всех четырех цифр кода;
• если вы правильно ввели информацию, то индикатор погаснет, а система будет переведена в сервисный режим.

Если вы захотите передать автомобиль на длительное хранение без функции сигнализации (например, в автосервис), то можете воспользоваться встроенной функцией режима «Валет». Для этого в иммобилайзере предусмотрен режим «снято с охраны». Если же вам нужен режим «Валет», то действуйте в следующей последовательности:

• снимите иммобилайзер с режима охраны;
• включите зажигание;
• в течение ближайших 8 секунд три раза нажмите кнопку «Валет»;
• по истечении 8 секунд индикатор засветится в постоянном режиме, что будет означать включение режима «Валет».

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Как угоняют Ford Focus?

Угнать Фокус, имеющего только штатные средства охраны преступникам не составляет труда:

• попасть в автомобиль можно либо свернув личинку, либо просверлив небольшое отверстие рядом с ней;

• при помощи даже самой простой «заводилки», подключаемой в диагностический разъем деактивируется штатный иммобилайзер;
• разблокировать руль можно просверлив отверстие в нижнем кожухе (как на фото)

Угонщик не стал сворачивать замок зажигания, а снял нижний пластиковый кожух рулевой колонки и высверлил блокиратор.

или же свернув личинку замка зажигания специальной сверткой;

• остается соединить нужные провода или же, свернув личинку, завести автомобиль и уехать.

В случае если Focus имеет недорогую сигнализацию, установленную у дилера, то деактивировать ее угонщику не составит труда в считанные минуты.

Преступники используют кодграбберы и глушилки сигнала, чтобы владелец не был проинформирован об угрозе угона. Также используется прием замены ЭБУ автомобиля на новый с уже прописанными ключами.

Как отключить KGB VS-4000

Отключение этой сигнализации возможно в двух режимах — аварийном и с помощью персонального кода. Начнем описание с первого способа:

• откройте двери ключом;
• включите зажигание;
• в ближайшие 10 секунд нажмите и отпустите кнопку «Валет».

Если вы все сделали правильно, то в подтверждение сирена подаст два коротких звуковых сигнала, а встроенный динамик брелка подаст 4 звуковых сигнала, на его дисплее в течение 15 секунд будет мигать СИД иконки.

Чтобы разблокировать сигнализацию при помощи персонального кода необходимо:

• откройте ключом дверь автомобиля;
• включите зажигание;
• в течение ближайших 15 секунд нажмите кнопку «Валет» столько раз, какое количество соответствует первой цифре кода (при этом помните, что первое нажатие на кнопку должно быть не позже 5 секунд после включения зажигания);
• если у вас в коде более одной цифры, то выключите и вновь включите зажигание и повторите процедуру ввода;
• когда все цифры будут введены выключите и вновь включите зажигание — сигнал тревоги будет снят.

Если вы один раз ввели неправильный код, то система беспрепятственно позволит вам ввести его еще раз. Однако если вы и второй раз ошибетесь, то сигнализация в течение 3 минут не будет реагировать на ваши действия. При этом СИД и сигнализация будут работать.

Итоги

Напоследок хотелось бы обратить ваше внимание на то, чтобы вы обязательно узнали, где в вашей машине находится кнопка «Валет». Ведь именно благодаря ей вы сможете самостоятельно отключить сигнализацию, уточните эту информацию заблаговременно. Если вы купили машину с рук, то спросите у бывшего владельца расположение кнопки дабы, при надобности, знать, как отключить сигнализацию на машине, чтоб завелся ее двигатель, и можно было дальше ее эксплуатировать. Также обязательно узнайте, какая сигнализация установлена на вашей машине, и соответственно, изучите последовательность действий для ее отключения.

Сигнализация с автозапуском…

Здравствуйте На днях купил и установил сигнализацию Pandora DX-50 + DI-2 на Ford Focus 2 2006г. 1.6АТ, компл. GHIA. Очень помог в установке пост serge44k

За что ему огромное спасибо. И так, задача: 1) установить Pandora DX-50 с обходчиков иммо DI-2. 2) Включение зажигания «Параллельно». 3) Открытие багажника с пом-ю реле. 4) Выход для подключения доп. уст-ва. Исполнение: Взял схему установки с офф. сайта, удалил лишнее и дорисовал что нужно сделать. Получилось вот

. Перед установкой Pandora, как указано в документации, подключил сигнализацию к компьютеру с Pandora_Alarm_Studio. Указал соединение по USB и с пом-ю расположенной с боку кнопки ввёл код 1-1-1-1. Установил марку, модель и код авто 1211. В столбце «Расширенные настройки» нажал «Настроить».

Далее сделал предварительные настройки: 1.6.1 Перепостановка на охрану. — Разрешено
2.1.1 Вариант подключения зажигания. — Параллельно 2.1.2 Тип трансмиссии. — АКПП 2.1.3 Контроль по тахометру. – «Цифровой CAN» 2.1.7 Использовать ручник для активации программной нейтрали. — Запрещено 2.1.9 Минимальное время между включением зажигания и вращением стартера. — 7 (чтобы все внутренние устройства пришли в готовность) 2.1.13 Время поддержки зажигания. — 5мин

Реализация защиты стартера 3.2 Снять о канал CH7 и поставить «Зажигание 2» канал CH7

5.2.8 – Статус штатной тревоги. — Разрешено 5.3.3 –Управление указателями поворотов. — Запрещено

Приступил к установке: По сути сейчас перепечатаю что писал serge44k

с небольшими изменениями под мой авто Монтаж блока сигнализации: 1) Плюс взял из большого зелёного разъёма. Аккуратно счистил оплётку и припаял кусок провода 2,5мм2, что бы все соединения к разъёму не вести.
2) Массу под болтом крепления скобы в верхней части ящика. Так же взял кусок провода 2,5мм2 опоял оба конца. Одним концом под болт, ко второму- все подключения «на массу» 3) Подключаю CAN. На обратной стороне блока предохранителей есть малый коричневый разъём. Ораньжевый/Чёрный сигнализации я соединяю с Голубым (16 пин) разъёма и Ораньжевый/Белый сигнализации с Серым (32 пин) разъёма. 4) Для работы индикации меня не устроило подключение прямо к кнопке, ибо стоит музыка и её демонтаж крайне проблематичен. Поключился к малому синему разъёму в блоке предохранителей. Зелёный провод сигнализации припоял к Черный/Ораньжевая полоса (17 пин) проводу разъёма. 5) Открывание багажника у меня через реле. Подключил 87 выход реле с Белый/Зелёная полоса проводом большого коричневого разъёма блока предохранителей. У меня этот разъём находится с обратной стороны блока.
Концевик капота ставить не стал, т.к. капот, багажник, двери, положение ручника, работу двигателя сигнализация берёт из CAN

Установка обходчика: 6) Подключение к цепи зажигания. В большом синем разъёме блока предохранителей берём Зелёный/Жёлтая полоса провод. Он выделяется среди остальных толщиной, где-то 3мм2. К нему припаял Коричневый провод от релейного модуля и Жёлтый провод от сигнализации 7) АСС. В большом синем разъёме блока предохранителей берём Жёлтый провод. Он так же выделяется среди остальных толщиной, где-то 3мм2. К нему припаял Ораньжевый провод от релейного модуля Цепь стартера. Отступление. Сделал защиту стартера на реле R5 из релейного модуля (предпочитаю перестраховаться). В не работающем режиме, контакты реле замыкают цепь. Это сделано для того, чтобы: а) завестись с ключа б) если что-то не так с реле- можно завестись в) в рабочем режиме реле кушает десятки мА. Мелочь, но всё же аккумулятор кушает При включенном автозапуске реле размыкает контакт и если по привычке крутануть ключ- ничего не случится. И так, продолжу монтаж. Над блоком предохранителей идёт горизонтальный жгут проводов. в нём нужно найти Серый/Чёрная полоса провод.

Его разорвал. Далее к концу со стороны руля припаял Синий/Чёрный провод релейного модуля. К концу со стороны двери припаял Жёлтый и Синий/Красный провод релейного модуля.

9) Обходчик. Сделал в одной из контор чип с прописыванием в блоке. Взял оплётку от витой пары по размеру внутренней ширины обходчика и протиснул в неё чип на глубину, чтобы как раз был по середине шлейфа обходчика. обернул оплётку с чипом этим шлейфом, обложил прижимными валиками, что были в комплекте и закрыл крышку. Подключил петлю обходчика к разъёму (Вариант установки по схеме 4) Разобрал кожух руля и на штатную катушку иммобилайзера одел петлю обходчика. Собрал всё в обратном порядке. Питание обходчика подключил согласно схеме, т.е. (-) обходчика на массу, (+) к Зелёный релейного модуля. В теории можно сделать управление обходчиком через свободный канал, без задействования релейного модуля. Для этого взять свободный выходной канал, переписать на него функцию «Обходчик». Сам обходчик подключить (+) к +12В, (-) обходчика к запрограммированному выходному каналу. 10) Датчик температуры под болт

11) Сирену воткнул под правую фару. Там на моё взгляд нагреваться от двигателя будет меньше.

Что пока не удалось реализовать и вероятно не реализуемо- в Таблица Статусов и Команд стоят прочерки: 1) Штатная сигнализация не ставит на охрану Pandora 2) При постановке на сигнализацию Pandora, штатная сигнализация так же встаёт на охрану(как и планировалось), но при возникновении тревоги штатной сигнализации, Pandora молчит 3) При открытии багажника с Pandora, срабатывает штатная сигнализация

alarmtrade ответил так: работа данных функций не заявлена для работы на всех авто FF2. Если Вы находитесь в Москве, можно обратиться по прямому тел. 8-800-700-17-18 для обследования кан-шины (не означает что функции будут реализованы, т.к. цифровая шина может быть пустой).

Ford Focus Клуб

Pelikan Маршал
Сообщения: 3105 Зарегистрирован: 04 июл 2010, 11:57 Откуда: Туапсе Краснодарский край Благодарил (а): 83 раза Поблагодарили: 223 раза

Гудок к штатной сигналке

Сообщение Pelikan » 07 дек 2016, 19:34

Маршал Полковник
Сообщения: 892 Зарегистрирован: 09 окт 2010, 02:23 Авто: Ford Kuga 2, 4WD, 1.6 — 150, AT. Titanium с пакетом Titanium Премиум. Серо-зеленый Откуда: Санкт-Петербург (Всеволожск) Благодарил (а): 127 раз Поблагодарили: 30 раз

Гудок к штатной сигналке

Сообщение Маршал » 07 дек 2016, 19:45

Гудок к штатной сигналке

Сообщение Alexander77 » 07 дек 2016, 20:57

Маршал Полковник
Сообщения: 892 Зарегистрирован: 09 окт 2010, 02:23 Авто: Ford Kuga 2, 4WD, 1.6 — 150, AT. Titanium с пакетом Titanium Премиум. Серо-зеленый Откуда: Санкт-Петербург (Всеволожск) Благодарил (а): 127 раз Поблагодарили: 30 раз

Гудок к штатной сигналке

Сообщение Маршал » 07 дек 2016, 21:18

40ин Генерал-полковник
Сообщения: 1453 Зарегистрирован: 29 ноя 2011, 13:02 Авто: ф.ф.2009г.1.8 мкпп "титаниум"хеч.5др. Откуда: М.О. Орехово-Зуево Благодарил (а): 139 раз Поблагодарили: 29 раз

Гудок к штатной сигналке

Сообщение 40ин » 07 дек 2016, 21:27

И штраф " лопатой по стеклу" выписать могут.

Гудок к штатной сигналке

Сообщение Alexander77 » 08 дек 2016, 06:25

sachek111 Майор
Сообщения: 533 Зарегистрирован: 26 авг 2016, 23:00 Авто: ФФ2 АТ 1.6 100 л.с. Откуда: Ростов-на-Дону Благодарил (а): 9 раз Поблагодарили: 41 раз

Гудок к штатной сигналке

Сообщение sachek111 » 08 дек 2016, 19:36

недовольный Генерал-полковник
Сообщения: 1762 Зарегистрирован: 09 окт 2009, 15:43 Откуда: Москва Благодарил (а): 36 раз Поблагодарили: 43 раза

Гудок к штатной сигналке

Сообщение недовольный » 08 дек 2016, 20:17

Лётчиков Маршал
Сообщения: 7820 Зарегистрирован: 11 фев 2009, 19:03 Авто: FFII-2007 1.8 L 125 коней СЕДАН. Explorer IV -2009 4L 213 л/с Limited 4×4 Откуда: г. Псков Благодарил (а): 170 раз Поблагодарили: 122 раза Контактная информация:

Гудок к штатной сигналке

Сообщение Лётчиков » 08 дек 2016, 21:05

Коля
Федя
Мачо
КОЛЯ спустя 10 лет

Гудок к штатной сигналке

Сообщение Alexander77 » 08 дек 2016, 22:29

Маршал Полковник
Сообщения: 892 Зарегистрирован: 09 окт 2010, 02:23 Авто: Ford Kuga 2, 4WD, 1.6 — 150, AT. Titanium с пакетом Titanium Премиум. Серо-зеленый Откуда: Санкт-Петербург (Всеволожск) Благодарил (а): 127 раз Поблагодарили: 30 раз

Гудок к штатной сигналке

Сообщение Маршал » 09 дек 2016, 07:10

Гудок к штатной сигналке

Сообщение Alexander77 » 09 дек 2016, 08:56

Вот у меня именно так с первого раза открывается одна,а со второго все остальные не очень удобно так! Подскажите как сделать так чтоб с одного нажатия открывались все сразу??

Маршал Полковник
Сообщения: 892 Зарегистрирован: 09 окт 2010, 02:23 Авто: Ford Kuga 2, 4WD, 1.6 — 150, AT. Titanium с пакетом Titanium Премиум. Серо-зеленый Откуда: Санкт-Петербург (Всеволожск) Благодарил (а): 127 раз Поблагодарили: 30 раз

Антенна сигнализации форд фокус 2 где находится

Ребята, где у данной модели Форда антенна центрального замка? Проблема в следующем, через раз срабатывает родной брелок-ключ отпирания и закрывания двери. Бывает постоит на солнце и не работает. Постоит в холоде — все ок. Батарейки поменяны 100500 раз, делал привязки-перезаписи ключа, все без толку. Заранее спасибо!

Не открывается багажник, что делать.

Здравствуйте! Автомобиль Форд Фокус 2.При температуре воздуха ниже 7 градусов водительская дверь перестает открываться из салона. Сегодня минус 17 — не открывается ни снаружи, ни и.

Замок покрывается инеем и промерзает напрочь! Он расположен внутри гаража.

Как наступает весна двери работают сами по себе. Пробую закрыть хоть ключом, хоть брелком, закроет, через несколько секунд открывается. Могут сами открываться закрываться. Наступае.

Как отнесется иммобилайзер к замене личинки замка зажигания с другим ключом? Ключ простой без электроники.

Всем привет, в продолжении первого поста вместе с wolk-odino4hka мы попытались разобраться в проблеме так сказать находясь на связи в разных городах.
Что было предпринято:
Пробовал войти в режим программирования двумя способами (4 поворота, 8 поворотов).
Был куплен блок 3M5T-15K602-AC

Машина встает и снимается с охраны через замок в водительской двери, сигналы поворотников все подтверждают. Прочитал кучу материала на драйве и клубном форуме, купил блок (номер выше) и установил, но войти в режим программирования я не смог. Снял все показания блока GEM в ELMConfig и в пункте частота радиосигнала там — N/A (а должны быть заветные 433MHz).
Спустя сутки наткнулись на посты о том что в рестайлинге антенну перенесли в GEM блок и она встроенная, а тот блок что я купил относится к системе без ключевого доступа.

Пробовали 2 варианта:
Подсоединял блок к потолочной проводке и отключал галочку встроенного радиомодуля — нет связи.
Подсоединял блок к потолочной проводке и включал галочку встроенного радиомодуля — нет связи.

Машина не уходит в режим программирования брелка, у wolk-odino4hka дорестайлинг, при снятии этого блока (который в потолке) машина все равно входит в режим программирования и подает сигнал после 4 поворотов ключа.

У меня рестайлинг, комплектация испания, номер GEM блока — 7M5T-14A073-DD.
Приложу фото из ELMConfig и фото которые смог сделать, пишите в комментарии или в личку, важно мнение каждого!)

Сегодня заметил, что не работают датчики объема.
Сама сигналка работает .

цитата:

при двойном закрывании авто ключом

Встает на сигнализацию.

цитата:

И третье — при сворачивании личинки замка болванкой сигнализация будет орать?

Нет.

К замку подходит управляющий провод который включает и отключает сигнализацию при повороте ключа. Некоторые режут этот управляющий провод, и тога у них начинает работать так:

цитата:

при двойном закрывании авто ключом ФФ

Не встает на сигнализацию.

цитата:

И третье — при сворачивании личинки замка болванкой сигнализация будет орать?

Да.

смити
Не совсем так.

Если обрезать чёрно-белый провод то при повороте ключа один раз против часовой стрелки закрывается ЦЗ, при втором повороте против часовой стрелки мигают поворотники и авто встаёт на охрану.

Если же после этого повернуть ключ по часовой стрелке, то ЦЗ открывает все двери, загорается подсветка салона и подсветка в зеркалах (если есть), но авто с охраны не снимается и соответственно при попытке открыть дверь срабатывает сирена.

Никто не ответил на второй вопрос, а именно: при закрытии авто ключом (два раза поворот против часовой стрелки) перехватывается код сигнализации грабером, т.е. подает ли сигнализация радиосигнал.
Спасибо.

vlandr
Сами то как думаете?
Сигнал передает сам брелок при нажатии кнопок, машина его только принимает.

Rics, читайте, пожалуйста, внимательнее: я писал о закрытии авто ключом, а не брелком. Меня интересует подает ли при этом сигнализация радиосигнал и если да, то значит возможен перехват грабером. Ну, а если нет .

vlandr
Ну я же вам об этом и говорил. Точнее подразумевалось именно это. Передатчик есть только в брелке. В самой машине нет передатчика.

Как думаете если крутить ключом не нажимая кнопок на брелке, будет передаваться сигнал?

Ответ один. Нет, не передаёт.

Случилось так, что постирал ключ с дистанционным открыванием. Черевато ли это выходом его из строя или высохнет и ок?

разбери, промой дистилированой или просто чистой водой. и высуши феном хорошо, поменяй батарейку.. должон заработать.
Я так брелок от старлайна в луже утопил..

Гдето тут писал не помню.
У меня такаяже проблема. Уронил ключи похоже в лужу а мож просто уронил опосля перестал работать с брелка замок. Хорошо что хоть машина завелась а то и с моря не уехалбы. Ща ключ отдал местному кулибину обещал помочь.

Если батарейку не вынуть то протекающие токи вызовут химическую реакцию электролиза и разрушение печатной платы и радиоэлементов.

подскажите пжлст, кто сам ставил ПБ5
установуил я концевик капота, сирену, датчики объема, и прошил сигналку, сигналка заработала не вся, кричит если двери открыть, а вот с датчиками объема проблемма, не работают. в чем может быть проблемма?

Вроде бы всю ветку прочитал. ничего не нашел. Проблема такова. Стоит ПБ№5 (3-х дверный хетч) , на днях заметил, что после двойного нажатия на ключе (двойное запирание), машина не моргнула повортниками. Открыл, закрыл — тоже самое. Все двери проверил — закрыты. Перезахлопнул все по-кругу — тоже самое. Ну, оставил, ушел. Прихожу — машина открыта, при открытии начинает орать. Причем открывается через разные промежутки времени, может сразу, через несколько секунд, минут или даже часов. При закрытии только на ЦЗ (одно нажатие), происходит все тоже самое. Еще заметил, что при закрывании изнутри водительской двери, пассажирская то закрывается, то нет. И когда закрыта вся машина, при открывании изнутри водительской двери, пассажирская порой остается закрыта. Сегодня полночи бегал проверял (оставил на ЦЗ) — была закрыта, утром пришел — открыта. Пробовал перепрограммировать ключ, менял метод открывания (все двери или только водительская), ничего не помогает. До ближайшего дилера 200 км, а местные кулибины боюсь пол машины разберут. Может кто сталкивался с такой проблемой или хотя бы подскажите где искать причину?

SoL_74
Слева от переднего плафона.
Снимаешь плафон, лезешь под обшиву и нащупываешь коробочку примерно 4х4 см.
P.S. в рестайле — антенна вшита в ГЕМ.

P1S
Спасибо! Нашел! Думал он каким-либо образом заэкранирован, т.к. радиус работы брелока не более 1 метра от машины! Вытащил приемник вообще от туда — не помогло! В чем может быть проблема? (батарейки ставил новые, разных производителей)

P1S
Пробовал уже перепрограмировать — не помогло. Вряд ли в этом дело, машина же открывается, только когда очень близко!

Всем привет! Такой проблем — вод. дверь не открывается приходится залезать в авто через пасс. дверь. Кто в курсе помогите кто чем может!

24 окт ября 2012

Помогите кто сталкивался. Неоновая подсветка двери была подключена к проводу на водительской двери, в результате её замыкания пропало напряжение на этом проводе, методом тыка обнаружил что теперь блокировка изнутри водительской двери не работает, а с пассажирской блокируется. Прозвонил предохранители под бардачком и под капотом все целые. Где ещё, что могло выйти из строя?

NCT
Огромное спасибо за видео! Реально спасло от замены замка в 320 баксов. Но хотелось бы внести лепту для тех, кому придется с этим столкнуться: клепку нет необходимости высверливать, а это, соответственно, меньше гемора.

28 окт ября 2012

177754527
Если возможность есть попробуй снять стеклоподъемник и отцепить тросик на ручку если работать будет -меняй тросик если так же останется-замок на замену. Будут вопрсы че как снять пиши в личку

У всех симптомы одинаковые, а итог разный, сигналка сама запирает, отпирает, как ей в голову придет, а вот решение не знаю какое, сломался. Надо ехать к кудесникам.

У меня вчера центральный замок начал жить своей жизнью, когда заводишь двигатель он закрывается. Раньше такого не было. а седня утром поехал на работу опять при заводке двигателя он закрылся. пока ехал на работу включал поворотники, дворники, печку и т.д. он открывался и закрывался. Вообще когда что то включаешь замок реагирует на это. Что может быть.
Сигнализации не стоит и не стояло. только один штатный центральный замок. Машина 2005 года

Подскажите, не могу понять причину, стоит ПБ5, и начала самопроизвольно то закрывать, то открывать двери, куда сунуться, может кто знает.

Седня утром попробовал завести с запасного ключа, все нормально. Съездил в сервис, там сказали что тупит основной ключ. Перезагрузили его и сказали все Ok. Вечером поеду домой проверю так ли. и еще теперь когда закрываешь машину то не моргают поворотники, а когда открываешь то моргают.

crow69
Если решится проблема — напиши пжл. У меня схожие проблемы периодически — затем все нормализуется. В последний раз ГЕМ приговорили.

После вчерашней перезагрузки ключа пока все нормуль, если не считать что когда закрываешь машину не мигают поворотники. В сервисе с меня кстаи взяли 250 рублей

Добрый день! Такая проблема при открывании двери с сигнализации или с ключа водительская дверь не открывается, а все остальные открываются. Когда машина заведенна все открывается отлично. Только после запирания замков такая фигня? Кто что думает надоело после каждого закрывания лазить через сиденья чтоб открыть изнутри(((

Всем привет. Столкнулся с такой проблемой — перестали мигать поворотники при постановке на сигнализацию (до этого при двойном нажатии на кнопку брелка они мигали-сейчас нет, при снятии с сигнализации они и сейчас мигают, при однократном нажатии на кнопку запирания ни тогда не сейчас не мигают). В чем может быть проблема? фф2 дорестайл 2006 г.в хетчбек. Уж очень не удобно, не видно закрыл машину или нет. Плюс к этому еще и цз живет своей жизнью, как только температура меняется с + на — он начинает сам закрывать-открывать машину. Если устойчивый + или — такого не происходит. Смотрю это у многих, кто нибудь устранил эту проблему?

16 нояб ря 2012

crow69 SeMeH Rounder
Прямо моя тема FF2, 2006, 1.6л, 115 лс, HB
—-
Стали самопроизвольно ЗАПИРАТЬСЯ замки. То есть отпереть руками водит. и пассажирскую дверь — они где-то секунд через 30 запираются (то есть срабатывает ЦЗ на закрытие). Изнутри управление ЦЗ не работает, штатная сигналка отпирает и запирает, при отпирании мигает, при запирании (двойное) — ставит на охрану, но не мигает.
—
через некоторое время в дороге стали вообще щелк-щелк-щелк. отпираются-запираются-отпираются.
—
В гараже пробрызал WD-шкой замок и личинку и Опа! — все заработало как надо (вот только не проверил огоньки при штатной охране, не успел). и через 2 минуты проверок опять косяки.
Диагноз — электро-замок водительской двери, нарушение контактных соединений.
проверка на GEM: провода черный-оранж и черный-зел. в положении «заперто» показывает на одном (-), на другом 545-550 Ом, если ОБА передних защелок повернуть в «отперто» то ситуация меняется «наоборот». Если одну из защелок перевести в положение «отперто», а другую в «заперто», то на обоих проводках — «масса» (-). Подача (-) на проводки со стороны ничего в этом случае не дает.
Решение:
решение пришлось делать кардинально — отрезал входящие в GEM-блок (под пассажирской торпедой блок с предохранителями) проводочки, по кт управляют ЦЗ. И завел в блок управление от дополнительной сигнализации. Теперь машинка запирается ВСЯ только дистанционно, либо со штатного брелка и/или с брелка доп.сигнализации. Если нет доп-сигнализации, то просто отрезать их, чтоб замки не косячили.
Хотел добраться до электро-замка двери, снял обшивку, плюнул, так как понял, что это не игра стоит свеч, снова собрал. (Всё равно 99.9% отпирать все двери с ключа или «с защелки двери» необходимости нет).
Я думаю это _самый_дешевый_способ_
Проводочки на GEM — черно-зеленый и черно-оранжевый, отпирают-запирают замки при подаче на них (-) это один из разъемов на GEM снизу, второй от правого края (светло-коричневый)
. Вдруг кому пригодиться.
Да, при постановке на штатную охрану — все равно не мигает ))
