Полная замена трансмиссионной жидкости АКПП методом замещения
Справочная информация:
"Заправочный (сухой или полный) объем 5,8 литра.
При частичной замене (слив через поддон) сливается от 2.5 до 3 литров масла.
Для полной замены на аппарате рекомендуется использовать ("прогонять") не менее 10 литров масла."
Краткое описание:
01) Прогреваем АКПП.
02) Сливаем жидкость с поддона (слилось не более 3 литров).
03) Отчищаем поддон, болтики от грязи.
04) Снимаем поддон (осторожно, в поддоне имеются остатки жидкости).
05) Чистим поддон и магниты.
06) Меняем фильтр АКПП на новый.
07) Укладываем новую прокладку на поддон и аккуратно прикручиваем на место. Затягивал от руки, через один болтик в несколько проходов.
08) Заливаем столько жидкости сколько слили в п.2 + 1-2 литра сверху. Заливка через щуп АКПП.
09) На радиаторе справа отсоединяем шланг АКПП в оплетке, в радиатор вставляем шланг подходящего диаметра и направляем в сливную бутылку.
10) Берем помощника. Помощник следит за уровнем сливаемой жидкости. Сливаем не спеша, около 1 литра за раз. 1 литр сливается приблизительно за 10 секунд.
11) Заводим двигатель, переключаем АКПП на каждую передачу, задерживаясь на каждой хотя бы по 1 секунде.
12) Слышим команду помощника СТОП, глушим двигатель.
13) Заливаем 1 литр новой жидкости.
14) Следим за количеством слитой и залитой жидкости. Сколько жидкости слили, столько и должны залить.
15) Повторяем шаги с 10 по 14.
Одну банку трансмиссионной жидкости оставляем для выравнивания уровня на щупе.
Важно! Уровень жидкости АКПП проверяется на заведенном двигателе с прогретой АКПП.

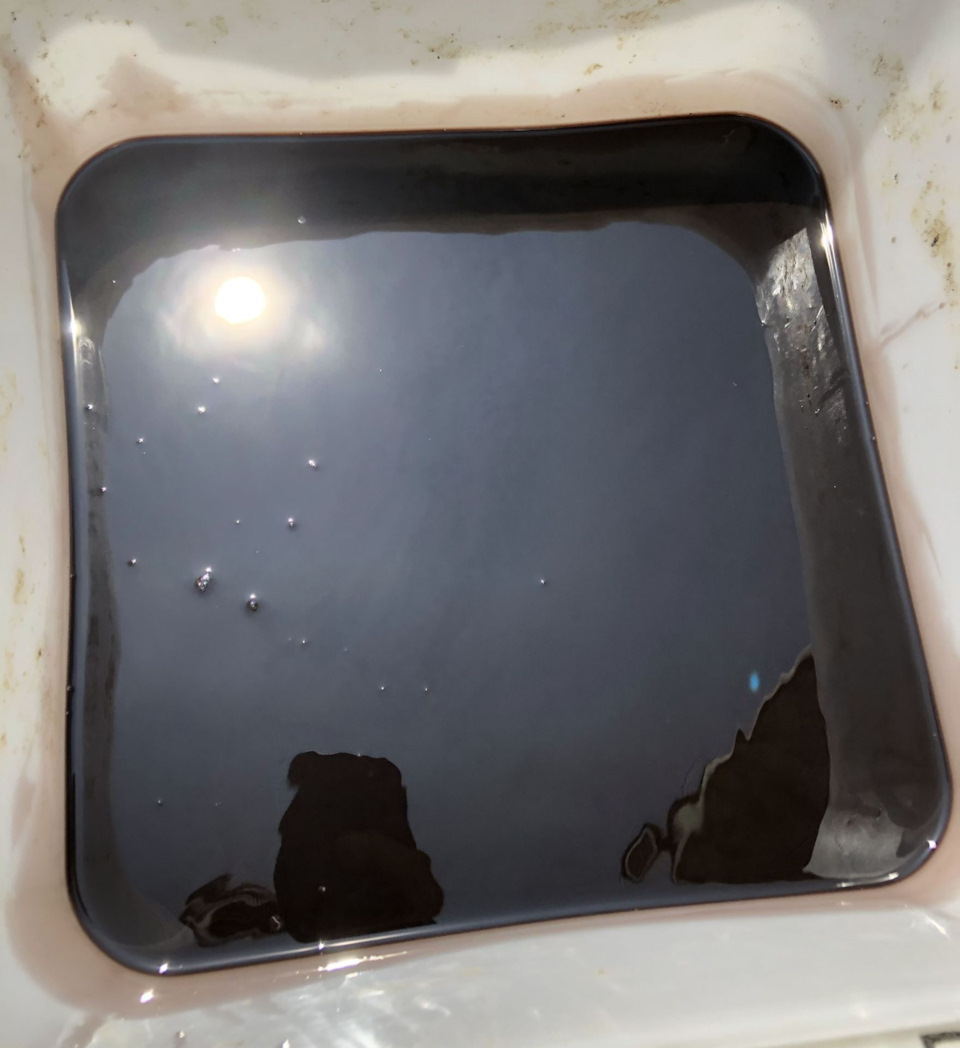

Слитая жидкость из АКПП
Откручиваем поддон АКПП
Снятый поддон АКПП

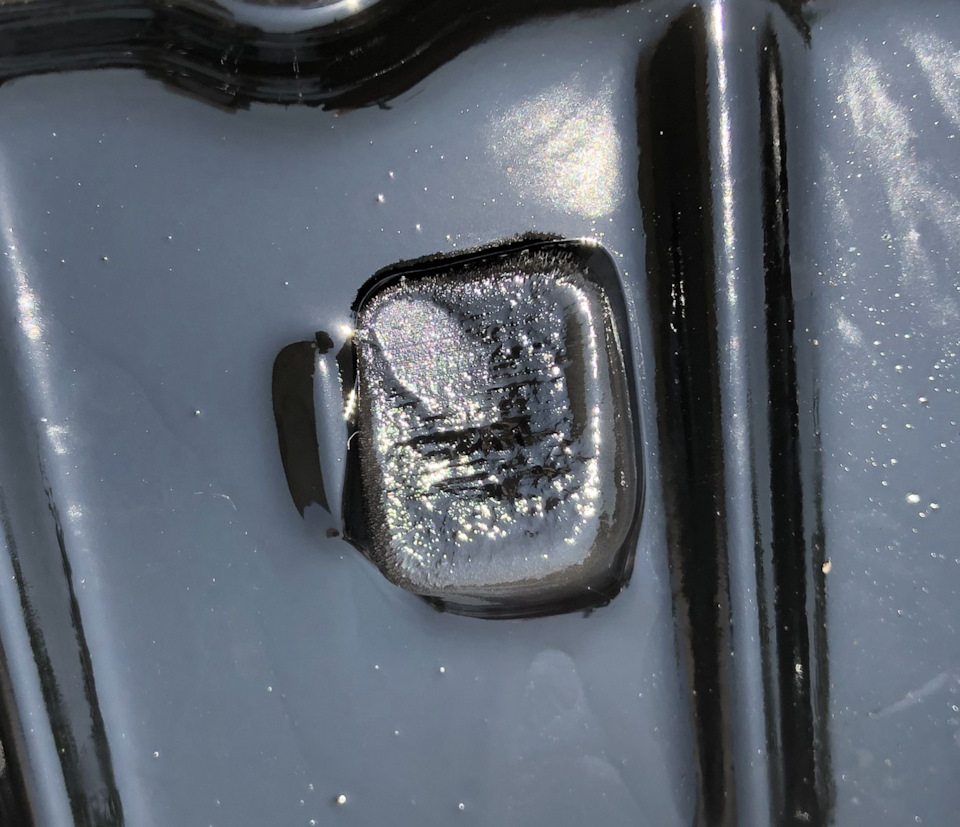

Магнит №1 в поддоне АКПП

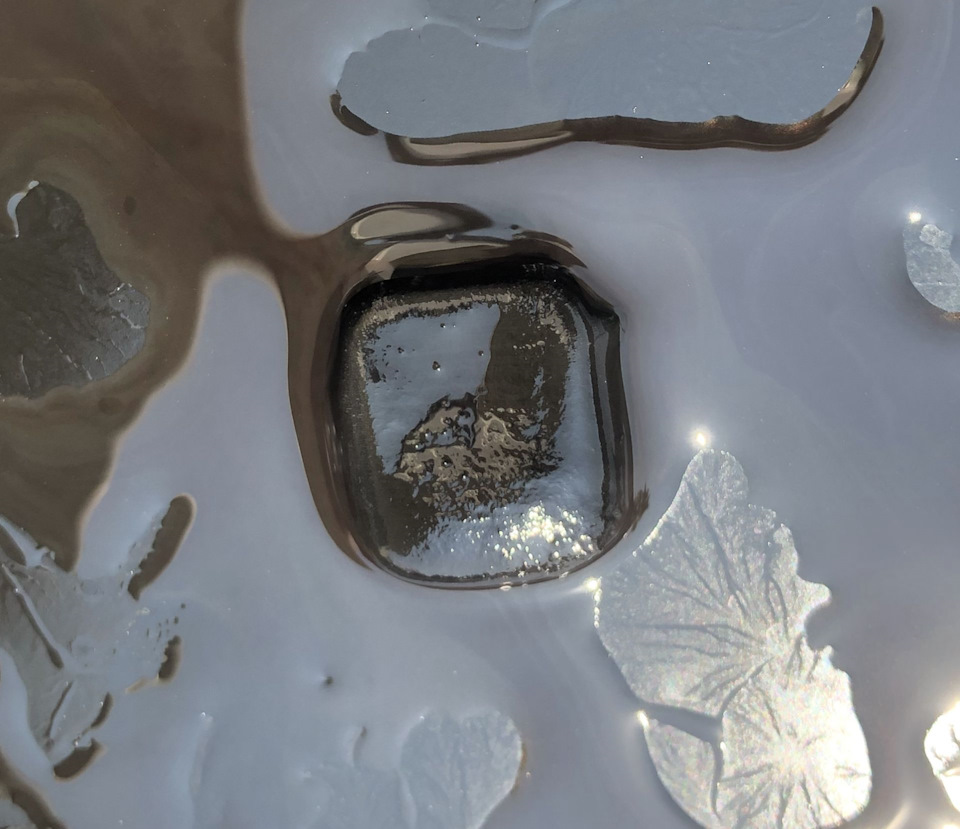

Магнит №2 в поддоне АКПП
Отмытый поддон АКПП

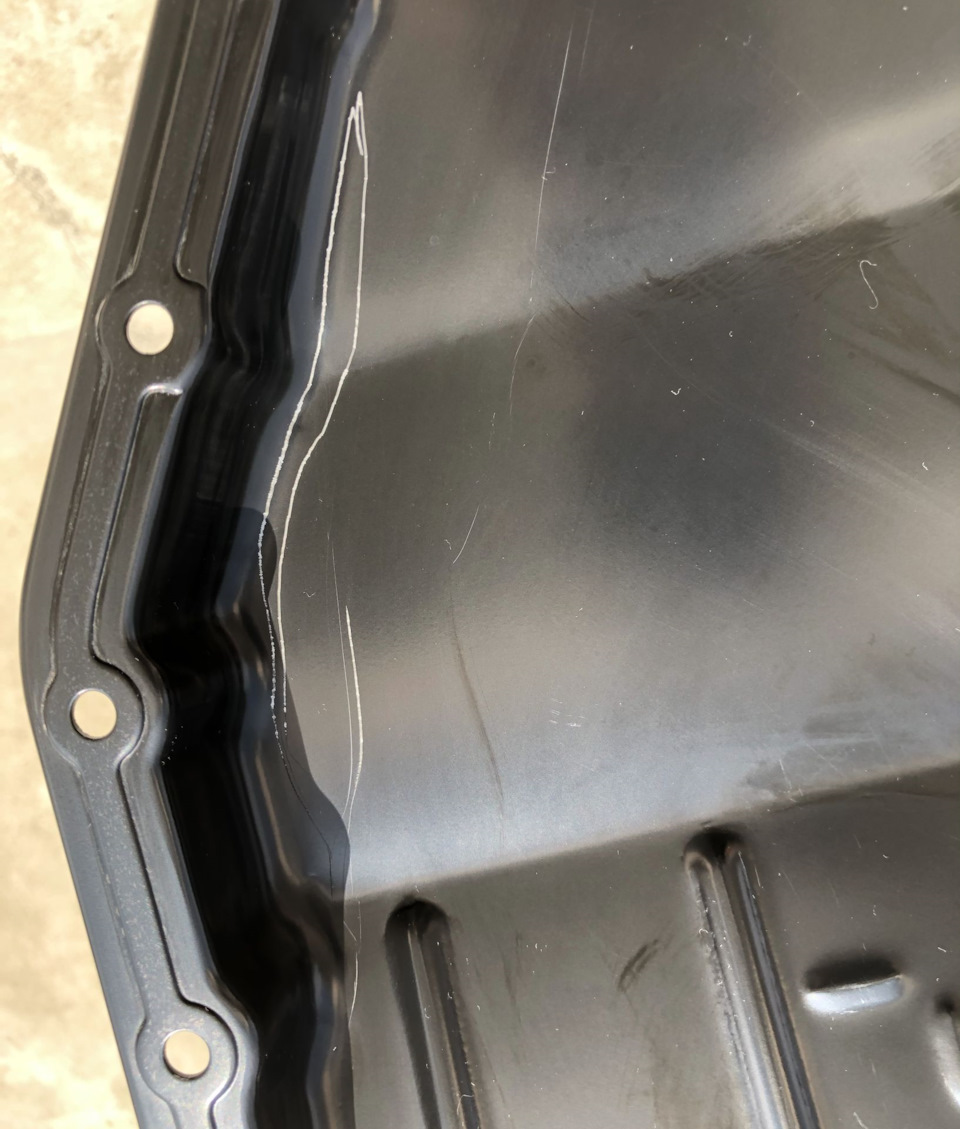

Видимо ранее что-то засовывали через щуп и поцарапали поддон АКПП.

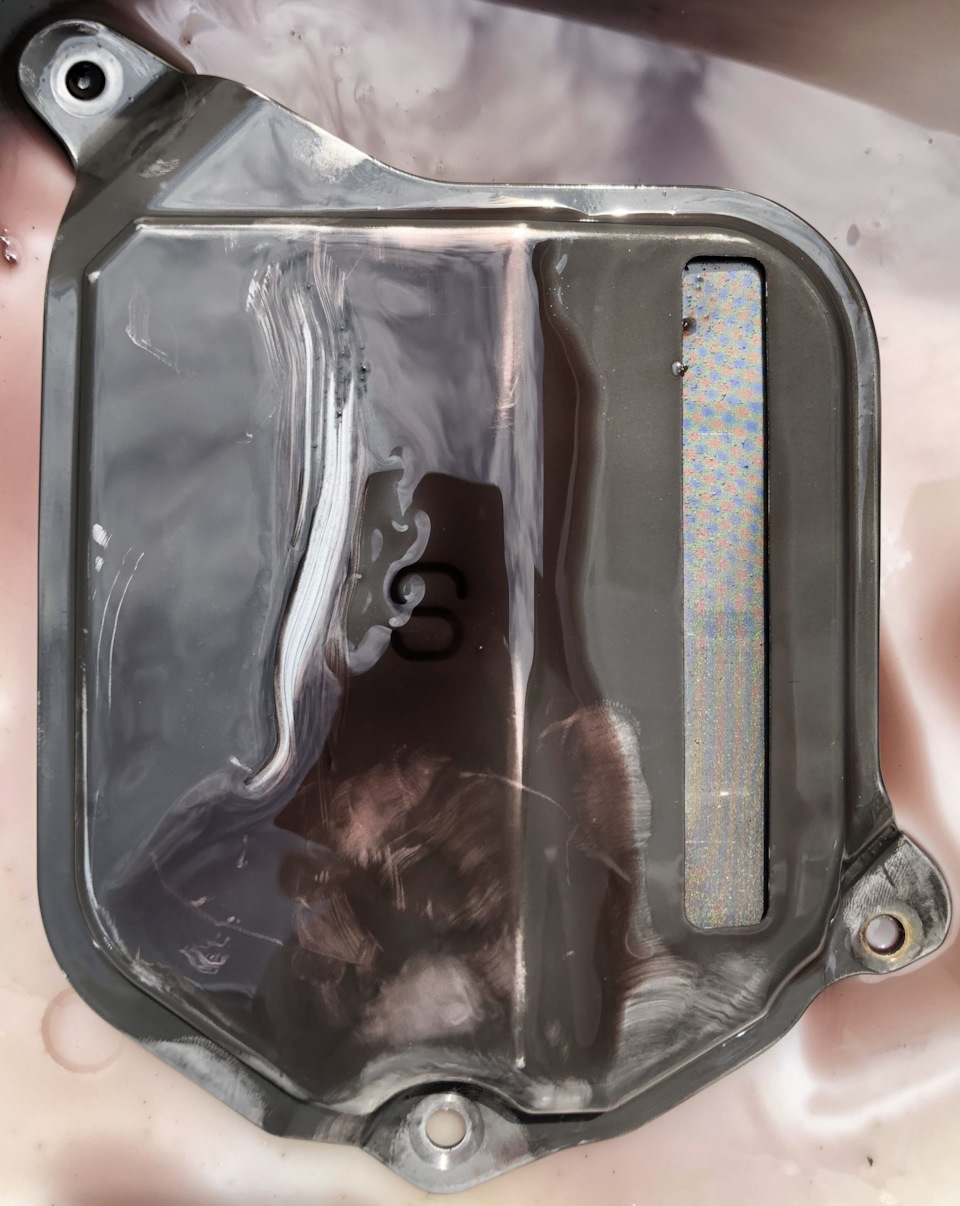

Снятый фильтр АКПП

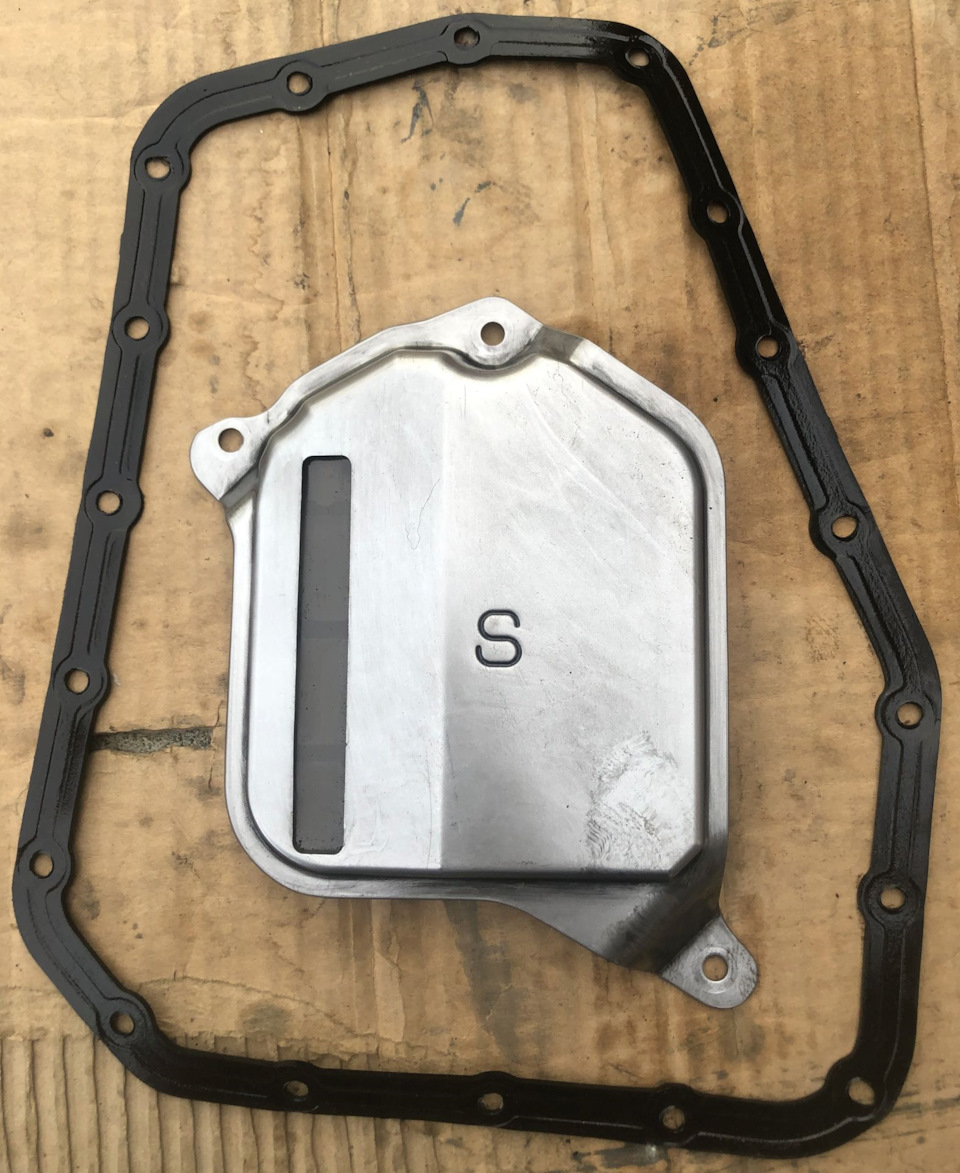

Снятый фильтр и прокладка АКПП

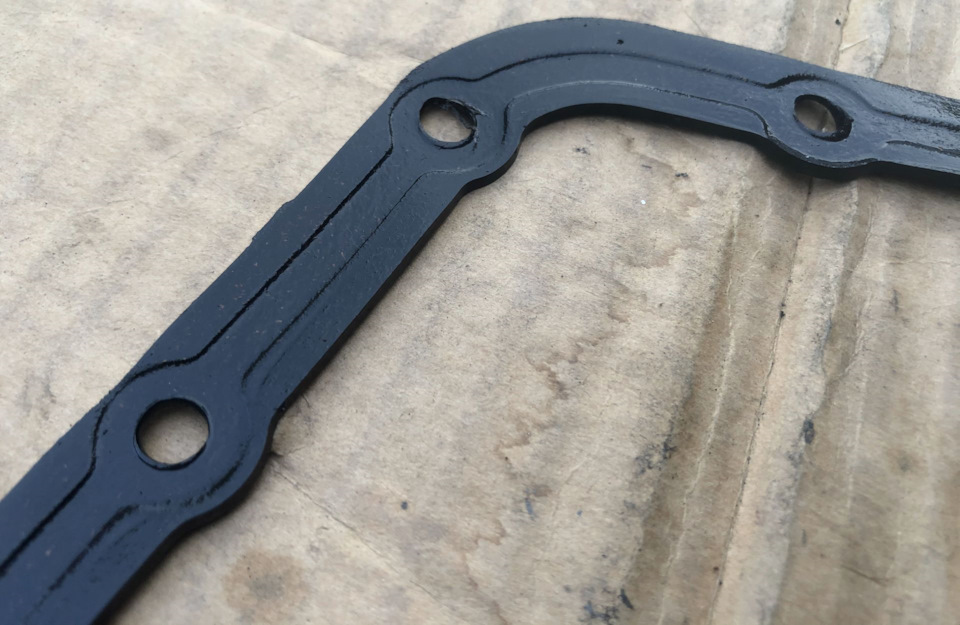

Снятая прокладка АКПП
Новый фильтр АКПП Suzuki 26445-79C10
Трансмиссионная жидкость IDEMITSU ATF Type-TLS (10106042K). Слева старая упаковка 2017, справа новая упаковка 2018

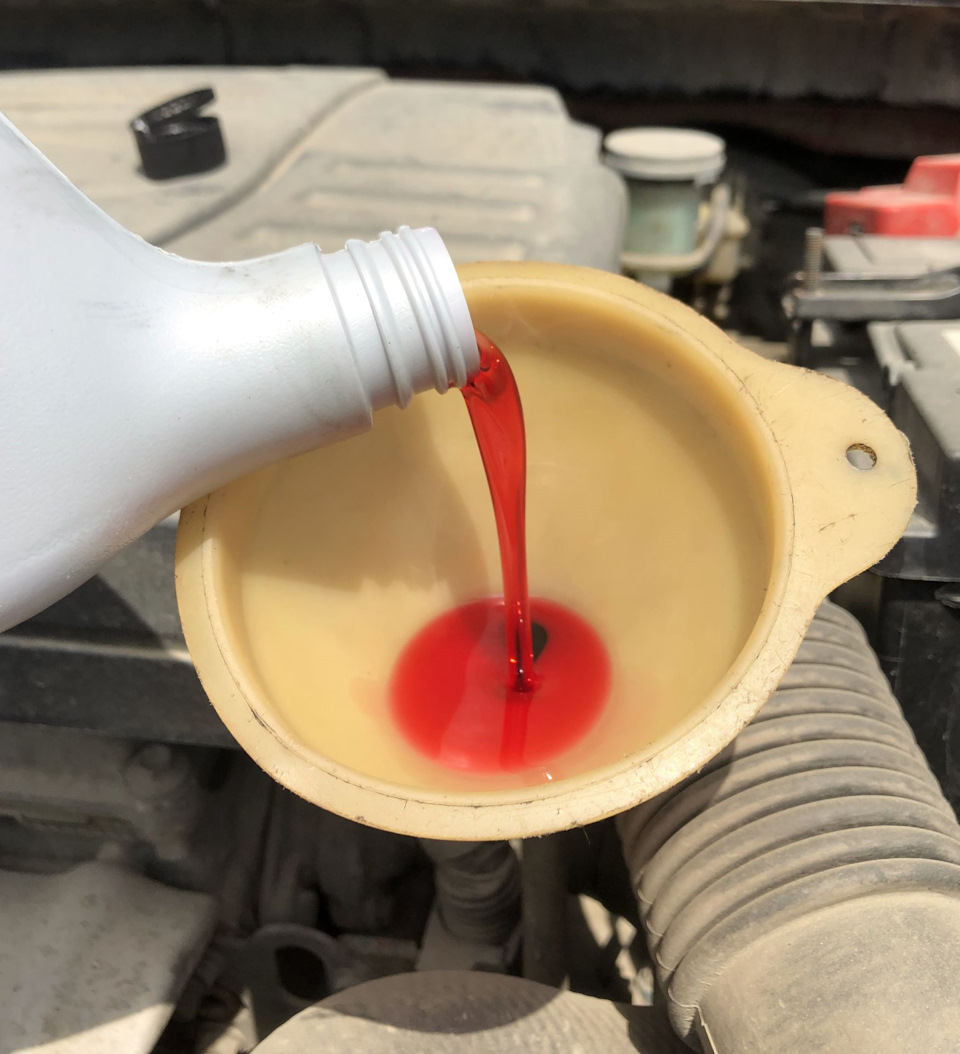

Заливаем свежую жидкость АКПП через щуп

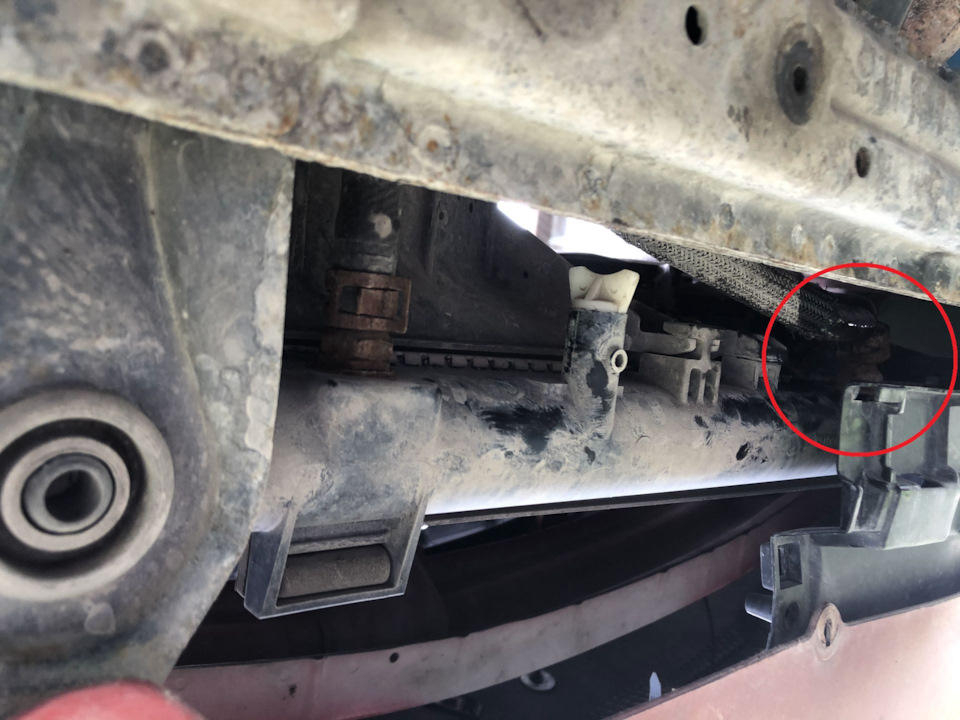

На радиаторе справа отсоединяем шланг АКПП в оплетке, в радиатор вставляем шланг подходящего диаметра и направляем в сливную бутылку.

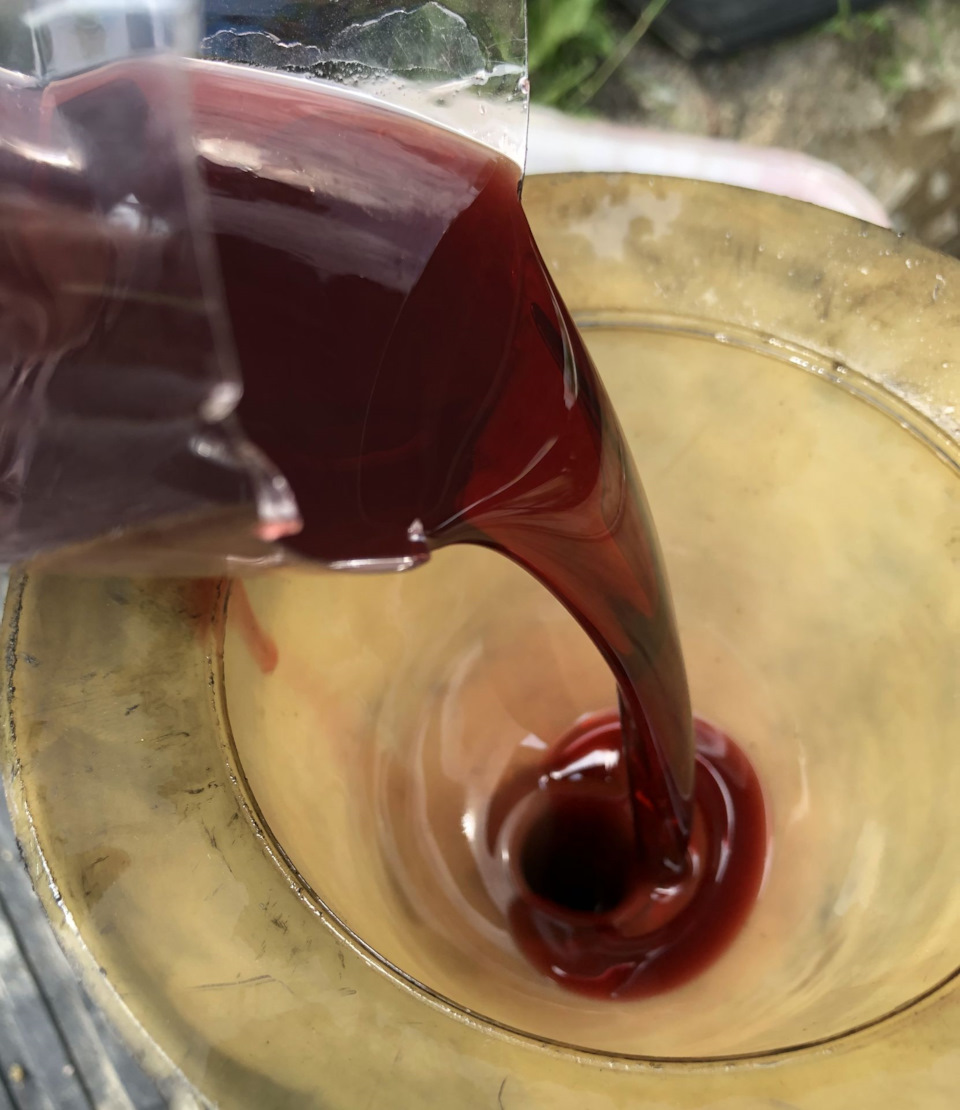

Сливаемая жидкость АКПП обрела цвет

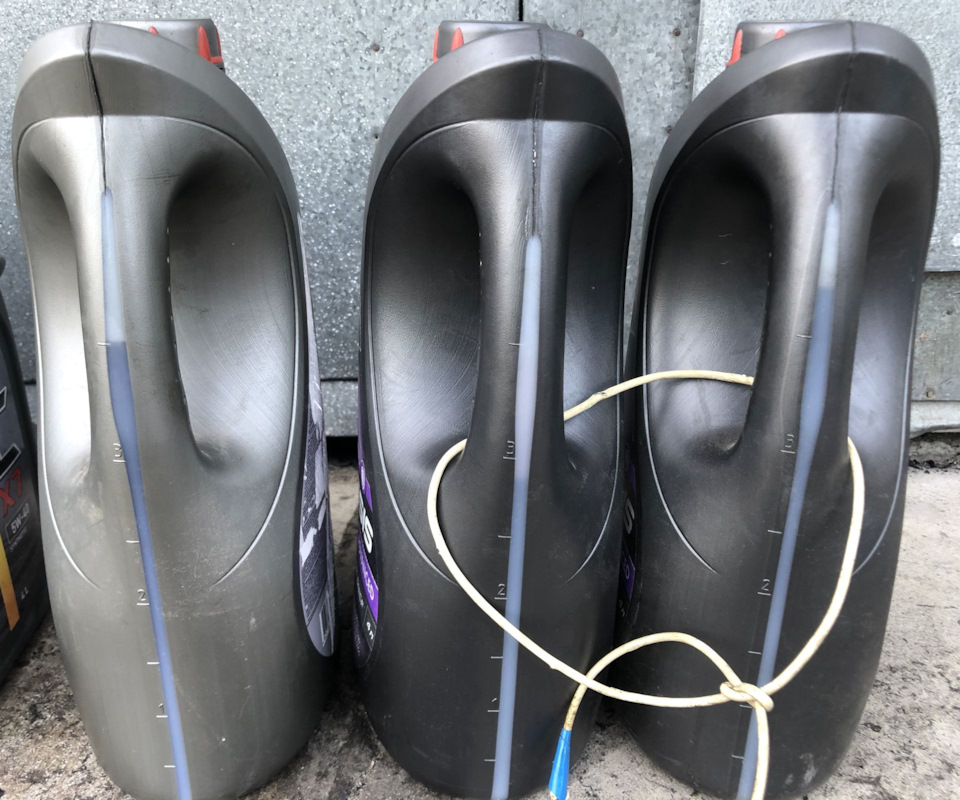

Общее количество жидкости слитой из АКПП
UPD: Заметка про выбор масла Idemitsu ATF Type-TLS
Когда выбирал себе масло, пришел к выводу что TLS это хорошо.
Инфа для истории, вдруг пригодится:
Заменяемость заявленная производителями ATF:
Suzuki AT3317
Тема: Замена масла АКПП
Замена масла АКПП
Для тех, кто решился самостоятельно сменить масло в АКПП.
емкость АКПП — 7,5л (из мануала)
Масло Suzuki ATF 3317 или Mobil ATF 3309
Как я понял есть 3 основных способа замены:
1) можно и на аппарате менять, необходимо снять трубку которая на радиатор идёт, для охлаждения.
Завести авто, польется масло из трубки, как пойдет прерывчато — необходимо заглушишь авто, залить через отверстие для щупа столько же масла сколько вылилось, и так пока не польётся чистое.
(писали, что сервисмены такой способ не советуют, возможно из-за конкуренции)
2) Частичная замена:
На поддоне АКПП пробка сливная, заливаю через щуп, уровень выставляю на горячую.
Так меняется около 3х литров (2,5-2,7)
для снятия защиты понадобится крестовая отвертка + торцовый глюч на 10
сама пробка поддона — торцовый ключ на 14
ВАЖНО! при откручивании винта уплотнительное кольцо может упасть в тару, поэтому не забываем проверять пробку на наличие кольца. Если его нет, ищем его в тазу со старым маслом.
3) Вариант со снятием поддона и заменой сетки (ждем отчета от svv555)
"Justitia suum cuique distribuit" = Jedem das Seine =«Справедливость каждому своё распределяет».
Цицерон
Незнание закона не освобождает от ответственности. Знание – запросто.
5 пользователя(ей) сказали cпасибо:
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Замена масла АКПП
Roman_07, я бы сам не осилил.
Делал полную замену.
Масло 11 банки на продавку + 4 банки на долив после замены фильтра.
1. Давили.Агрегат подключается в систему охлаждения коробки (выход, вход), две трубки.
Масло ушло 11х0,946 л = 10,4 л.
2. После продавки, погонял АКПП на всех режимах.
3.Слили масло из поддона, Вскрыли, поменяли фильтр, помыли поддон и 2 магнита,собрали. долили масло ( 2 банки + 0,6 л) и всё.
4.Осталось 0,946 л +0,3 л. масла, завтра проверю уровень и при необходимости долью.
По времени 2 часа с перекурами и кофе.
Смета:
http://euroauto.ru/- 5 100 руб.
1. Масло Mobil 3309 15х0,946 (15 банок)
http://www.exist.ru/- 1 446,08 руб.
1.26445-79C10, фильтр масляный = 1 026,55 руб.
2.24784-79C10,прокладка поддона картера АКПП = 360,10 руб.
3.24781-57B00,прокладка пробки сливной АКПП= 59,43 руб.
http://japanspb.ru/- 2 700 руб.
Работа вся по полной замене масла и фильтра с учетом снятие (установки) защиты, подъёмника и т.д.
Самому за раз это не осилить.
Миниатюры
Замена масла в коробке передач Suzuki SX4 New
Качественное масло для коробки переключения передач является важным компонентом здоровья автомобиля. И своевременная замена масла в МКПП и АКПП может оберечь «железного коня» от серьёзных сбоев, которые в перспективе могут оказать негативное влияние на функционирование целого ряда рабочих узлов.
Существует два способа замены масла в КПП Suzuki SX4: полный и частичный.
Полная замена (метод замещения) подразумевает наличие специальной установки для замены масла в трансмиссии. В этой ситуации понадобится новое масло общим объёмом примерно в 20 литров, так как для промывки нужно будет использовать свежую жидкость, в два-три раза превышающую вместимость коробки SX4. Своими руками провести данную процедуру будет весьма непросто и дорого.
Частичную же замену масла (метод вытеснения) в коробке можно вполне выполнить самостоятельно. Для этого нужно разогреть двигатель, загнать машину на эстакаду, а затем открутить слив на поддоне, собрав жидкость в специально подготовленную ёмкость. В большинстве случаев вытекает не более 40% масла, тогда как остальная часть остаётся в системе. Поэтому это скорее обновление, чем замена, и для того чтобы обновить масло полностью, потребуется повторить этот процесс 2-3 раза.
Представляем пошаговую инструкцию того, как поменять масло в КПП Suzuki SX4:
1) Обеспечиваем доступ к щупу проверки уровня масла. Для этого убираем воздуховод и вынимаем щуп. Это позволит отработанному маслу стекать быстрее.
2) Для того чтобы подобраться к крышке сливного отверстия в поддоне картера, демонтируем пластиковую защиту, состоящую из двух частей.
3) Откручиваем пробку слива. Делаем это сначала помощью накидного ключа на 24 мм, а затем и руками, чтобы сливной болт напором масла не смыло в ёмкость, подготовленную для сбора масла.
4) Пока отработанное трансмиссионное масло стекает, снятый сливной болт необходимо прочистить и удостовериться в надлежащем состоянии его уплотнительного кольца. Если оно сильно расплющено, то нужно будет его заменить.
5) Новое масло льём в коробку ровно в том же объёме, в каком было слито старое. Для того чтобы точно знать, сколько отработанного масла сбежало, переливаем его в обрезанную канистру.
6) В отверстие, где находился щуп, устанавливаем длинную воронку и заливаем через неё новое масло. Возвращаем на место маслосливной болт.
7) Далее отсоединяем шланг выхода масла из проведённого к радиатору охлаждения. Это позволит заместить отработанного масло новым. Важно! Хомут, фиксирующий шланг, рекомендуется снимать пассатижами.
8) Подставляем под патрубок ёмкость для сбора масла, потому как из него в этот момент также прольётся немного жидкост
и. 9) Натягиваем на патрубок радиатора часть шланги и опускаем её в обрезанную канистру. Затем в салоне автомобиля заводим двигатель и зажимаем педаль тормоза, перемещая трансмиссионную ручку в разные стороны. Наблюдаем за тем, чтобы стекло не более 2 литров масла.
10) Эквивалентное количество нового масла заливаем обратно в КПП, после чего повторяем шаг №9 до тех пор, пока из шланга не польётся новая жидкость. Устанавливаем шланг на место.
11) Уровень масла в КПП не должен опускаться ниже минимального, поэтому после прогрева двигателя требуется снова проверить уровень масла в коробке авто.
КАКОЕ МАСЛО И СКОЛЬКО ЗАЛИВАТЬ В ТРАНСМИССИЮ?
ПЕРИОДИЧНОСТЬ ЗАМЕНЫ МАСЛА
Регламент планового технического обслуживания свидетельствует о том, что масло в МКПП, а также в раздаточной коробке Suzuki SX4 подлежит замене каждые 45 тыс. км пробега или 3 года с момента начала пользования автомобилем. Что касается АКПП, то здесь сроки чуть выше — после первых 60 тыс. км пробега и далее каждые 165 тыс. км. Эти цифры, впрочем, больше приблизительные, потому как на периодичность смены жидкости в трансмиссии определяющую роль играет интенсивность эксплуатации авто, а также то, в каких условиях эта эксплуатация происходит. К примеру, при езде в тяжелых условиях производитель советует менять масло в АКПП каждые 30 тыс. км или 2 года.
Если автомобилем чаще пользуются в крупных городах, то он подвергается большим нагрузкам, ввиду того что значительную долю времени машина может стоять в пробках, то есть в ситуации, когда пробег не считается, но двигатель в состоянии постоянной работы. Это оказывает негативное влияние на характеристики масла. Также к типам эксплуатации, ухудшающим качество масла и требующим более частой его смены, относится ежедневная езда на небольшие расстояния, специфические погодные факторы, поездки по бездорожью и другие экстремальные условия вождения.
Suzuki Motor Corporation рекомендует использовать фирменное оригинальное масло своего производства и обслуживаться у официальных дилеров.
Suzuki SX4 1.4, 1.5, 1.6, 1.9 масло в АКПП сколько и какого требуется?
