Как установить передний кардан на уаз

  • автор:

Замена переднего кардана УАЗ 3303

Причин вибрации при движении автомобиля УАЗ много и одна из них износ шлицов переднего кардана.
Я думал, что нашел первопричину быстрого износа: это когда недоотключаешь передний мост! то есть рычагом из кабины отключаешь раздатку, а трещетки лень выкрутить, или наоборот . в любом случае кардан при движении продолжает вращаться без нагрузки и вскорости убивает шлицы на соединении обеих половинок. оказывается это не совсем так! КАРДАН ДОЛЖЕН РАБОТАТЬ, иначе продольный люфт его убьет! Вчера выложив эту запись в бж, выслушав мнения коллег vvsr14 , qw13 и sozarukov , владельцев УАЗов, и порывшись в нете, обнаружил, что я не первый попадаю на замену кардана. Скажу честно, что мнений нашел много, но однозначного ответа на вопрос "что делать" нет! получается, что если оставлять хабы включенными, то теряю в управлении, да и с передком расход больше, если выключить хабы и раздатку, то управляемость улучшается и уменьшается расход, но попадаю на замену кардана. В нете есть даже описания работ когда для устранения провисания камерой с велика кардан к раме притягивают, но думаю это не выход!
Удовлетворительным нашел отчет одного УАЗовода который установил пыльник из плотной резины с какой-то стойки или рейки (не помнит) и этим как-бы убил всех зайцев: перекрыл доступ песка и грязи и компенсировал прогиб кардана (плотная гофрированная резина не давала провисать).
значит буду искать решение этого вопроса:) А пока отчет о замене:
Мне крупно повезло! В прошлом месяце приобрел вот такой кардан производства «Автодеталь-Сервис» г. Ульяновска. Достался он мне с рук по красивой цене в одну тысячу рублей:))! Во как!

Фото в бортжурнале УАЗ 3303красавец Запчасти на фото: 37412203010. Фото в бортжурнале УАЗ 3303

Старый кардан имел очень большой люфт и провисал на шлицах

Фото в бортжурнале УАЗ 3303на фото виден прогиб на шлицах

Попытки его реанимировать т.е поездка к токарю не прокатили.
На днях постелил картон от стиралки и полез под машину.

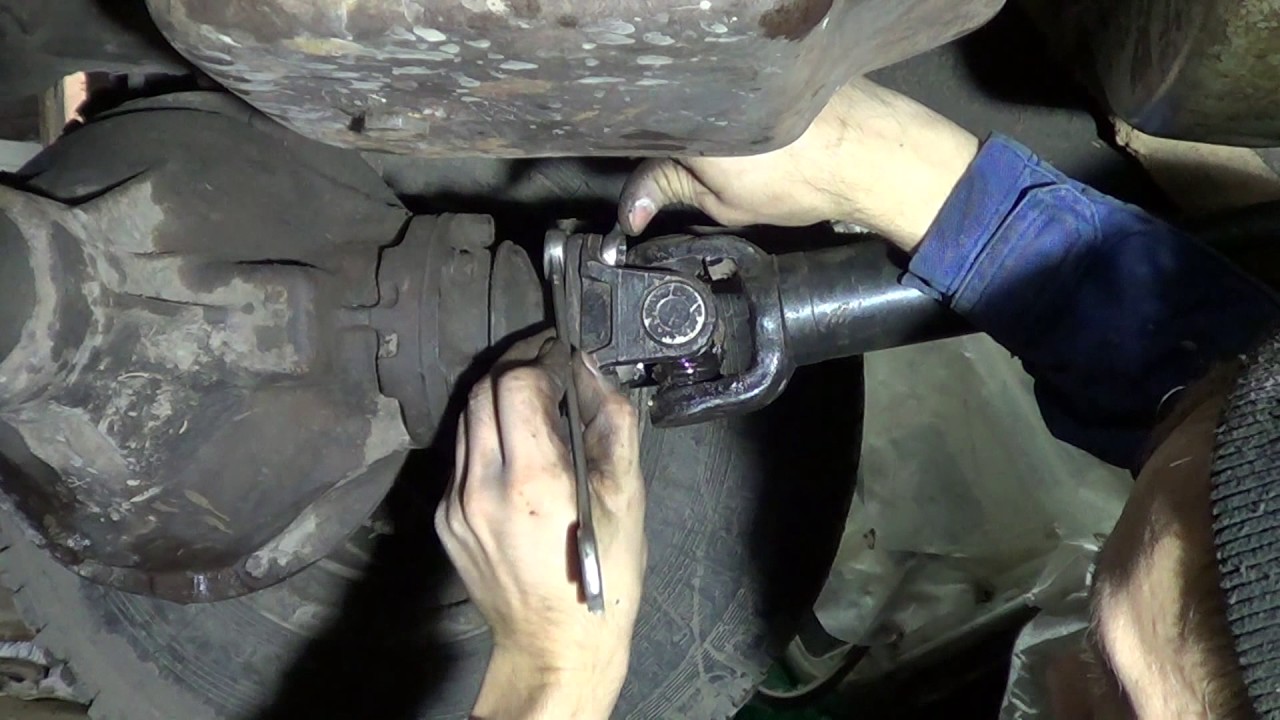

Открутил восемь болтиков и гаечек,

Фото в бортжурнале УАЗ 3303

при этом умудрился получить выпавшим карданом по лбу
Полюбовался подтеком нигрола на защите сальника флянца (успокоила мысль: капает-значит масло там еще есть)))

Фото в бортжурнале УАЗ 3303

Установил новый, качественно с душой, закрутив болты с буквами «Х»

Фото в бортжурнале УАЗ 3303

Поездив несколько дней убедился, что осевой люфт на шлицах кардана и был причиной вибрации при «взлёте» ))
Вот так! Все познается через руки и лоб:))

Как правильно установить передний кардан на УАЗ: подробная инструкция с фото

Передний кардан – важная часть ходовой системы автомобиля УАЗ. Его задача заключается в передаче крутящего момента с коробки передач на передний мост. Так как передний мост в УАЗе – подвесной, кардан является неотъемлемой частью процесса передачи вращения колесам. Установка переднего кардана на УАЗ может быть необходима в случае поломки или замены детали.

Чтобы установить передний кардан на УАЗ, необходимо следовать определённым инструкциям. Важно помнить, что установка кардана требует определённых знаний и опыта в области ремонта автомобилей, так как неправильная установка может привести к серьёзным последствиям. Если вам не уверены в своих знаниях или опыте, рекомендуется обратиться к специалистам.

Пройдя все этапы установки переднего кардана на УАЗ, вы сможете убедиться в его правильной установке и долговечной работе без поломок. В данной статье мы расскажем о том, как правильно установить передний кардан на УАЗ своими руками и продемонстрируем важные моменты на фото.

Подготовка к установке

Необходимые инструменты

  • Гаечный ключ;
  • Набор отверток;
  • Набор торцевых ключей;
  • Шуруповерт;
  • Молоток;
  • Тиски;
  • Ножовка по металлу;
  • Шлифовальная машина.

Внимание: Перед началом работы необходимо ознакомиться с инструкцией по установке переднего кардана на УАЗ и убедиться в наличии всех необходимых инструментов, а также купить все необходимые запчасти и материалы.

Подготовка автомобиля

Перед началом работы необходимо убедиться в полной остановке автомобиля и заблокировать его колеса.

  1. Открыть капот и отсоединить клеммы аккумуляторной батареи.
  2. Снять переднюю часть автомобиля с крика.
  3. Снять передний бампер и радиатор.
  4. Отсоединить все шланги и кабели, которые могут мешать установке переднего кардана.
  5. Снять карданный вал с передней части коробки передач.
  6. Осмотреть переднюю часть автомобиля и произвести необходимые ремонтные работы (замена поврежденных деталей и т.п.).

Внимание: Перед установкой переднего кардана необходимо убедиться в том, что подвеска автомобиля в хорошем состоянии и не требует ремонта или замены.

Снятие старого кардана

Перед установкой нового переднего кардана на УАЗ необходимо снять старый. Для этого потребуется следующий инструмент:

  • Гаечный ключ
  • Накидной ключ
  • Молоток
  • Отвертка

1. Поднимите автомобиль на домкрате и снимите переднее колесо с той стороны, где будет устанавливаться новый кардан.

2. Отсоедините крепления кардана от моста и от коробки передач гаечным ключом и накидным ключом.

3. С помощью молотка и отвертки отбейте карданный вал от моста и извлеките его.

4. Снимите фланец со стороны коробки передач с помощью гаечного ключа и отвертки.

5. Если нужно снять крестовину, снимите её, открутив крепежные болты гаечным ключом.

6. Очистите все детали от грязи и зачистите поверхности для дальнейшей установки нового кардана.

Установка нового кардана

Шаг 1: Подготовка к установке

Перед началом работы необходимо убедиться, что Вы имеете все необходимые инструменты и материалы, а также обеспечили безопасность работ. Поднимите автомобиль на подъемнике или на домкрате и установите его на подставки.

Тщательно проинспектируйте старый кардан и установите новый кардан на место. Убедитесь, что все соединительные элементы нового кардана готовы к установке.

Шаг 2: Установка нового кардана

Установите новый кардан между передним и задним мостом. Обратите внимание, что в сборке должны участвовать тонкие металлические прокладки (шайбы). Закрепите соединительные элементы, но не затягивайте гайки до конца.

Важно подобрать оптимальный зазор между карданом и подвесными элементами автомобиля. После установки нового кардана, необходимо снимать места контакта между ним и элементами подвески и регулировать зазоры.

Шаг 3: Проверка работоспособности нового кардана

Проверьте работу нового кардана в нескольких режимах езды. Убедитесь, что все соединительные элементы крепко фиксируются и не сбоит балансировка. После завершения проверок убедитесь, что все гайки надежно затянуты и не шатаются.

Используйте эту инструкцию для установки нового кардана на Ваш автомобиль. Соблюдайте необходимые меры безопасности и консультируйтесь с профессионалами, если не уверены в своих навыках.

Необходимые инструменты и материалы

Инструменты:

  • Набор гаечных ключей или торцовых ключей;
  • Отвертки различных размеров (крестовые и плоские);
  • Резьбонарезной нож;
  • Тяга для натяжения ремней ГРМ;
  • Набор шестигранных ключей;
  • Гидравлический домкрат или реечный ключ;
  • Набор тяг и подставок.

Материалы:

  • Передний кардан;
  • Набор болтов и гаек;
  • Смазочный материал;
  • Салфетки или тряпки;
  • Растворитель или спирт;
  • Резиновые накладки или ткацкий коврик для укладки деталей.

Перед началом работы необходимо убедиться, что все инструменты и материалы в наличии. Отсутствие одного элемента может привести к тому, что установка переднего кардана будет отложена до новой доставки комплектующих. Также следует помнить о том, что все инструменты должны быть в исправном состоянии, а материалы — качественными и соответствовать производителю и модели вашего автомобиля. Это позволит вам провести работы с минимальными временными затратами и максимально точно выполнить задачу.

Рекомендации по эксплуатации переднего кардана на УАЗ:

1. Регулярно проводите проверку состояния переднего кардана.

Перед каждой поездкой нужно проверять, что все болты, гайки и крепления на месте и не имеют зазоров. Также нужно проверить наличие трещин, загрязнение маслом и заменить утерянные или поврежденные крепления. Это поможет избежать опасных и непредвиденных поломок во время движения.

2. Регулярно подкачивайте масло в передний кардан.

После каждой 5000 км пробега или раз в год нужно заменять масло в переднем кардане. Это позволит избежать износа деталей, продлить срок службы кардана и обеспечит полную смазку всех механизмов.

3. Используйте только рекомендованные производителем детали и материалы.

Для обслуживания переднего кардана на УАЗ и в целом автомобиля нужно пользоваться рекомендованными производителем деталями и материалами, так как некачественные детали могут вызвать не только поломки, но и проблемы с безопасностью вождения.

4. Избегайте попадания грязи и воды в передний кардан.

Передняя часть автомобиля постоянно сталкивается с грязью и водой при движении на дороге. Чтобы обезопасить передний кардан, необходимо избегать наезда на глубокие лужи, реки и болота.

5. Не допускайте перегрузки автомобиля.

Перегрузка автомобиля может привести к большим нагрузкам на передний кардан, что может привести к его поломке. Поэтому необходимо следить за весом груза и не допускать его перегрузки.

Список советов по эксплуатации переднего кардана на УАЗ:

  • Регулярно проверяйте состояние переднего кардана и деталей его крепления
  • Подкачивайте масло в передний кардан после каждой 5000 км пробега или раз в год
  • Используйте только рекомендованные производителем детали и материалы
  • Избегайте попадания грязи и воды в передний кардан
  • Не допускайте перегрузки автомобиля

Вопрос-ответ

Что такое передний кардан на УАЗ и для чего он нужен?

Передний кардан — это деталь переднего привода автомобиля УАЗ, которая передает крутящий момент от коробки передач на передние колеса. Она необходима для обеспечения передвижения автомобиля в условиях бездорожья и на дорогах с плохим покрытием. Её установка на УАЗ позволяет повысить проходимость автомобиля и обеспечить более комфортную езду на бездорожье.

Какова сложность установки переднего кардана на УАЗ и можно ли это сделать самостоятельно?

Установка переднего кардана на УАЗ относится к категории средней сложности. Можно либо сделать это самостоятельно, при наличии достаточных навыков и инструментов, либо обратиться за помощью к специалистам в СТО. Важно следовать инструкции и безопасно выполнять весь комплекс работ.

Как выбрать подходящий передний кардан на УАЗ?

При выборе переднего кардана на УАЗ следует учитывать модель и год выпуска автомобиля, а также характер эксплуатации. Необходимо выбрать кардан, который соответствует техническим характеристикам и установить его в соответствии с инструкцией.

Какие инструменты и материалы необходимы для установки переднего кардана на УАЗ?

Для установки переднего кардана на УАЗ потребуются гаечные ключи, монтажные ключи, отвертки, молоток, смазка, съемники, новая грязезащитная резина, антисептик, набор для снятия и установки карданных крестовин, набор для проверки трещин. Эти инструменты и материалы обеспечат качественное выполнение всех работ и гарантированную долговечность переднего кардана на УАЗ.

Как производится замена переднего кардана на УАЗ?

Замена переднего кардана на УАЗ производится по следующему алгоритму: 1. Снятие старого кардана и проверка его состояния; 2. Обследование и диагностика различных элементов переднего привода; 3. Установка нового кардана в соответствии с инструкцией; 4. Проверка корректности установки, правильности затяжки и крепления всех элементов переднего привода; 5. Проверка работоспособности при тестировании автомобиля. При выполнении этих работ необходимо соблюдать необходимые меры безопасности и следить за качеством производимых работ.

Как часто рекомендуется менять передний кардан на УАЗ?

Подходящий срок эксплуатации переднего кардана на УАЗ зависит от многих факторов: частоты использования автомобиля, особенностей эксплуатации в условиях бездорожья, качества обслуживания и регулярности прохождения ТО. Однако, как правило, передний кардан на УАЗ меняется через 50-100 тысяч километров пробега.

Что необходимо знать перед установкой переднего кардана на УАЗ?

Перед установкой переднего кардана на УАЗ необходимо изучить инструкцию и убедиться в наличии всех необходимых инструментов и материалов. Важно также проверить состояние всех элементов переднего привода и, при необходимости, заменить их. При выполнении работ необходимо соблюдать меры безопасности, обеспечить качественное выполнение всех работ и проверить работоспособность произведенных изменений в условиях эксплуатации автомобиля.

Передний кардан уаз патриот какой стороной ставить

2

Основные преимущества УАЗ Патриот – это отечественная сборка, делающая его производства недорогим и наличие полного привода. Для обеспечения функциональности и объединения переднего и заднего моста используется система карданных валов. Несмотря на общее предназначение они имеют разное устройство и способы соединения. Поэтому на данный момент остановимся подробнее на переднем кардане, рассмотрим наиболее часто возникающие проблемы и способы их устранения.

Особенности конструкции

В основе данной детали тонкостенная трубка, части которой имеют шлицевое соединение. На концах при помощи сварного шва закреплены специальные наконечники. С одной стороны, находится муфта, с другой – подшипник. Подшипник устанавливается на специальное резиновое основание для поглощения вибраций. Для его фиксации используется стопорное кольцо. Сам узел крепиться к кузову специальным кронштейном.

Данная конструкция довольно проста, но периодически с деталью возникают проблемы. Основная – износ шлицевой части. Одна из основных причин использование фторопластового сплава. Это позволяет повысить прочность, но делает деталь неремонтопригодной. Единственным вариантом в данном случае является лишь ее замена.

1

Помимо этого, возникают еще некоторые виды неисправностей. В основном Патриот используется как заднеприводный автомобиль. Передняя ось подключается лишь в некоторых обстоятельствах, например, для преодоления препятствий. Все остальное время передний кардан находиться в нерабочем состоянии. Поэтому он имеет относительно долгий срок службы. Тем не менее, периодически требуется обращать внимание на состояние данного узла, вот самые распространенные неисправности:

  • зазор в шлицевом соединении;
  • люфт подшипника крестовин;
  • разбалансировка;
  • поломка кронштейна.

Самая частая проблема – износ шлицов. В данном случае необходимо приобретать новое изделие. Это происходит из-за отсутствия в конструкции хаба или муфты свободного хода. Это помогло бы отключать мост и предотвращать вращение барабана «впустую».

Замена детали

Передний карданный вал УАЗ Патриот необходимо снимать только в тех случаях, когда необходима замена или ремонт. Эту процедуру можно разбить на несколько этапов:

  1. Авто устанавливается на яму или специальный подъемник, чтобы получить доступ к днищу. Подготавливаем инструмент, комплект ключей. Мелом отмечаем расположение кардана относительно фланца и моста. Это нужно, чтобы при обратной сборке не прибегать к балансировке.
  2. Откручиваем соединение с коробкой, для этого необходимо не менее 2 ключей.
  3. Освобождаем кардан и передний мост.
  4. Демонтируем деталь.

Процесс снятия карданного вала довольно простой, и по сути сводиться к откручиванию нескольких болтов и гаек. Главное во время обратной сборке совместить метки, поставленные при разборке, чтобы не пришлось обращаться на СТО для балансировки детали.

Полезное видео

Важно помнить, что балансировка всегда необходима при установке новой детали.

Передний кардан уаз патриот какой стороной ставить

Карданная передача предназначена для передачи крутящего момента от раздаточной коробки к переднему и заднему ведущим мостам

Задний карданный вал отличается от переднего по длине, включает в себя промежуточный вал, выполненный из тонкостенной стальной трубы, и промежуточную опору с резиновой подушкой и подшипником.

Карданный вал переднего моста — цельный стальной.

С одной стороны вала выполнено шлицевое соединение, на котором установлена скользящая вилка карданного шарнира.

Шлицевое соединение вала и вилки уплотнено сальником.

С другой стороны вала приварена вилка карданного шарнира.

Оба карданных шарнира соединены с фланцами, один из которых (со стороны трубы) прикреплен к фланцу редуктора переднего моста, а другой — к фланцу ведомого вала раздаточной коробки.

Каждый карданный шарнир состоит из двух вилок, соединенных крестовиной.

Вам потребуются: ключи «на 14», «на 17», торцовая головка «на 19», молоток, зубило.

Снятие карданной передачи УАЗ Патриот

С помощью молотка и зубила пометьте взаимное положение фланцев заднего карданного вала и редуктора заднего моста, аналогично пометьте взаимное расположение фланцев карданного вала и ведомого вала раздаточной коробки.

Снятие карданной передачи УАЗ Патриот

Снятие карданной передачи УАЗ Патриот

Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора заднего моста и извлеките болты.

Выверните четыре болта крепления фланца карданного вала к фланцу ведомого вала раздаточной коробки.

Снятие карданной передачи УАЗ Патриот

Придерживая карданный вал, отверните две гайки крепления промежуточной опоры и снимите задний карданный вал.

Перед снятием переднего карданного вала пометьте положение фланцев карданного вала относительно фланцев переднего моста и ведомого вала раздаточной коробки аналогично тому, как это делали для заднего карданного вала.

Снятие карданной передачи УАЗ Патриот

Отверните четыре гайки болтов крепления фланца переднего моста

Снятие карданной передачи УАЗ Патриот

Удерживая болты от проворачивания, отверните карданного вала к фланцу ведомого вала раздаточной четыре гайки крепления карданного вала к фланцу редуктора переднего моста
коробки, удерживая вторым ключом болты от проворачивания.

Зачем я поменял карданные валы на УАЗ Патриот

Давайте будем говорить откровенно. У меня уже второй Патриот, и второй Патриот оснащен хабами. То есть, передний мост большую часть времени отключен, а значит кардан не крутится. Разница лишь в том, что на первом Патриоте стояли механические хабы РИФ, а на втором автоматические того же бренда. Но сути это не меняет.

Итак, отвечаю на первый вопрос: нет, старые карданы у меня не провисли, и я ни разу не сталкивался в проблемой "провисшего" кардана. По крайней мере среди ближайшего круга знакомых, имеющих Патриоты и ездящих на них постоянно, в том числе с хабами и отключенным мостом.

Карданы (в частности на УАЗ) имеют три слабых звена: первый — это неправильная балансировка, вызывающая дрожь по кузову автомобиля, хорошо ощущаемая на дальняках, на скорости. Только не стоит ее путать с вибрацией из-за неправильной балансировки колес — это разные типы вибраций и они отличаются, хотя лучше, чтобы не было ни той, ни другой.

Второе слабое место — это крестовина. Вечных крестовин не было и не будет, скорее всего. Впрочем, стоит она не очень дорого, а ее замена для большинства сервисов все равно, что для англичанина чая попить.

Третье слабое место — шлицевое соединение. Если с ним будет что-то не так, то это уже замена кардана. Кроме того, в длинных путешествиях, когда большие пробеги по дорогам и поездки по тяжелому бездорожью, шлицевое может разбиваться, а значит появляться неприятные удары в трансмиссии, как следствие выбора зазоров.

1. Труба карданного вала.

2. Пресс-масленка шлицевого соединения.

4. Внутренние шлицы.

5. Внешние шлицы.

6. Манжета грязеотражательная.

8. Балансировочная пластина.

9. Скользящая вилка.

10. Пресс-масленка крестовины.

11. Стопорное кольцо.

12. Резино-металлическое уплотнение крестовины.

13. Игольчатый подшипник крестовины.

Утверждать, что штатный кардан моего УАЗ Патриот слабый я не буду. Как видите, несмотря на довольно жесткие условия эксплуатации в грязи и на камнях Кольского полуострова, кардан выглядит еще живым, но главное — целыми выглядят резиновые пыльники шлицевого соединения.

Первым делом, замена карданов на произведенные СТО22-Бийск несет цель обеспечения запаса прочности. В отличие от штатного, новые карданы предназначены для более суровых условий эксплуатации. Например, вместо резиновых пыльников, которые на бездорожье можно повредить, шлицевое соединение защищено стальным грязеотражателем.

Да и само шлицевое соединение алтайского кардана разработано и произведено с учетом увеличенной прочности шлицов и минимальных зазоров (чем они меньше, тем выше надежность и комфорт работы узла).

С крестовинами разобрались в самом вопросе — вечных нет, а заменить их как расходный материал — нет проблем. Остался вопрос балансировки валов, от которого зависит комфорт при движении на высоких скоростях, что на дальних расстояниях может стать настоящей головной болью в прямом смысле слова.

Независимо от производителя кардана, можно попытаться устранить вибрации путем последовательного поворота фланцев на 180 градусов с одновременной прикаткой и выбором оптимального положения. Если это не помогает, то можно попробовать устранить вибрации путем "балансировки на горячую". То есть, навешивая грузики разного веса на кардан, найти лучший вариант и приварить грузик обычной сваркой.

Это не самый лучший вариант, но он имеет место быть и, если руки растут откуда надо, можно довести до условно нормальной работы даже самый худший кардан непонятного производителя.

Карданы из Бийска проходят тщательную балансировку и тестируются на углах, на которых они будут работать на наших автомобилях. Поэтому, если есть задача обеспечить максимальный комфорт, то это лучшее решение для обеспечения того самого комфорта и надежности узла, при всех упомянутых выше особенностях.

Если установка качественного кардана, в котором вы уверены, не помогает, то есть большая вероятность, что причина кроется глубже и необходимо проверить соосность креплений фланцев. Снимайте кардан и проверяйте биение фланцев на РК и мостах, равно как стоит проверить наличие люфтов, которые так же могут добавлять "нервозности".

В моем случае с фланцами мостов и РК все в порядке, поэтому установка более надежного узла продиктована исключительно утилитарно-практическими целями обеспечения запаса прочности важного узла автомобиля, учитывая планы на его эксплуатацию в ближайшем будущем. Ну и гарантировано обеспечил лучшие показатели по вибрации, даже если они и отличались на незаметный со стоком минимум.

Самое главное правило, которое имеет значение, но которому я никогда не следую, это не лезть в узлы, которые хорошо работают. Как говорится, лучшее — враг хорошего. Но есть одно "но".

Не стоит лезть что-то делать в хорошо работающий автомобиль, если вы не планируете выездов туда, где всплывшие недостатки станут "язвой", а ассистанса рядом не окажется, как и сервиса. Если готовите автомобиль для сурового путешествия, то лучше предусмотреть все возможные болячки заранее, чтобы потом не заниматься самолечением где-нибудь в горах или в степях какой-нибудь Монголии. Ну, вы поняли.

Замена кардана Уаз Патриот на прямой

Не секрет, что внедорожник УАЗ Патриот является полноприводным автомобилем. Надеемся, у каждого автолюбителя имеется хотя бы базовое понимание, как устроена система полного привода, поэтому в полном составе ее рассматривать не будем.

От трансмиссионного агрегата к задней оси проложен специальный механизм, который называется карданным валом. Посредством этого элемента трансмиссии осуществляется передача момента к редуктору заднего моста, после чего с помощью полуосей вращение адресуется колесам кормы.

Располагается карданный вал под днищем, где для него присутствует специальный тоннель. Штатная модификация вала широко изучена владельцами УАЗ Патриот, поэтому сегодня мы поговорим не о ней, а о ее более новом варианте исполнения.

Итак, рассматриваем вопрос: почему рекомендуется устанавливать на УАЗ Патриот прямой кардан, какие его конструктивные отличия и базовые параметры?

Особенности прямого кардана УАЗ

Иногда карданный вал заднего привода способен доставить владельцам отечественного внедорожника массу хлопот. Ведь известен факт, что штатный прямой кардан выполнен из двух трубчатых элементов, которые шарнирно соединены между собой посредством специальной крестовины. Также для корректного расположения вала в конструкции присутствует подвесной подшипник. Он позволяет компенсировать продольные нагрузки, тем самым зафиксировав точку излома сборки вала в обездвиженном состоянии.

Именно этот аспект подвесного подшипника «толкает» владельцев на замену штатного вала более «продвинутым» таким элементом, как прямой кардан. Указанный подшипник имеет свойство изнашиваться, что можно услышать по характерному звуку, который доносится из-под днища в виде треска и скрипа. Происходит все это, как правило, на скорости примерно 80 км в час и выше.

Владельцам УАЗ Патриот не следует затягивать с ремонтом подшипника, ведь эта неисправность может нанести вред раздаточной коробке или вылиться иными нешуточными проблемами для трансмиссионной линии.

Вот поэтому с целью избегания дальнейших проблем с «подвесным» многие владельцы склоняются к установке прямого кардана вместо штатного варианта. Такая конструкция вала не требует присутствия траверсы для фиксации, а поэтому ей не нужен подвесной подшипник.

Участок траверсы, где ранее проходил штатный прямой кардан, теперь можно спокойно обрезать, ведь для установки нового изделия он не потребен. Это действие сопряжено с безопасностью, поскольку после загрузки автомобиля УАЗ Патриот предотвращается риск соприкосновения прямого кардана с траверсой в движении.

Если решение по замене принято, то следует вначале ознакомиться с некоторыми нюансами.

Производители карданов проявили заботу о владельцах UAZ Patriot. Для этого пришлось изготовить специальный элемент со строго определенными размерами. Данные параметры весьма важны, поскольку именно посредством их производится выбор вала для конкретной модификации УАЗа.

Стоимость прямого вала варьирует в пределах 3,5 – 5 тыс. руб.

Перейдем к рассмотрению пошагово, как осуществляется замена.

Установка прямого кардана

Замена не является трудозатратной. Перед непосредственной процедурой монтажа нового кардана потребуется демонтировать старый вал. Особых сложностей возникнуть не должно, поэтому оставим данный момент без описания алгоритма, тем более что на нашем сайте присутствует материал, касающийся именно демонтажа.

Устанавливаем прямой кардан, соблюдая нижеприведенную последовательность операций:

  1. Первоначально обрезаем часть траверсы или балки. Напомним, что с помощью данного компонента осуществлялось крепление подвесного подшипника.

Некоторые владельцы опасаются процедуры «обрезания», оправдываясь тем, что балка выступает в качестве несущего элемента, и если ее подрезать, то это неминуемо вызовет перекос кузова.

В действительности дела обстоят иначе, поскольку траверса является всего лишь элементом фиксации подвесного подшипника, на который воздействуют нешуточные нагрузки при вращении.

Не нужно балку удалять полностью! Обрезанию следует подвергнуть только 10-сантиметровый участок в месте будущего прохождения нового вала.

К обрезанию привлекаем болгарку, предварительно расположив UAZ Patriot над ямой.

Результат должен выглядеть, как на этом фото.

Завершив процедуру, не забываем места обрезки обработать антикоррозионным компаундом. Как показывают отзывы владельцев данного автомобиля, которые производили замену.

  1. Заготавливаем дополнительный фиксатор. Он необходим для защиты вала от ударных воздействий о дорожное полотно. Для этой цели пользуемся дугой от подвесного подшипника, которую устанавливаем на ее место.

На фото показан результат установки дуги.

  1. Монтируем новый кардан. В обязательном порядке смазываем его «Литолом 24». Для этого пользуемся техническим шприцем. Замена завершена.

Внимание! Не забываем периодически пополнять изделие указанной смазкой.

Новый вал обладает ресурсом, в 2 или даже в 3 раза превосходящим этот показатель у штатного кардана.

Подведем итоги

Теперь передвигаться стало комфортней, после того, как была произведена замена, ведь прямой вал не издает раздражающих скрипов, о чем свидетельствуют многочисленные отзывы владельцев авто. Водитель UAZ Patriot сразу ощущает снижение уровня вибрации, после чего его лицо переполняется улыбкой.

Задний и передний карданы на УАЗ Патриот

Передний и задний карданы на УАЗ Патриот предназначены для передачи крутящего момента к ведущим колесам. Конструкция узлов позволяет передавать мощность при перекосе мостов при движении по разбитым дорогам. Владельцы машин самостоятельно устанавливают карданные валы прямого типа, что позволяет избежать поломки промежуточной опоры.

УАЗ

Особенности прямого кардана

Задний карданный вал на UAZ Patriot состоит из 2 половин, соединенных дополнительной крестовиной. Для поддержания вала в требуемом положении используется дополнительная опора с подшипником качения, которая крепится к днищу кузова автомобиля. Попадающая в нее грязь разрушает беговые дорожки, что приводит к появлению скрипа или вибраций при движении со скоростью выше 80 км/ч. Если вовремя не сменить опору, то от вибрации разрушается раздаточный редуктор.

Карданный вал прямого типа без подвесного подшипника на УАЗ Патриот и промежуточного карданного шарнира отличается увеличенным диаметром рабочей части. Повышенная жесткость позволяет элементу работать без дополнительной опоры при любой частоте вращения.

В конструкции вала сохранилась муфта со шлицами, которая обеспечивает передачу крутящего момента независимо от положения заднего моста (в пределах хода подвески). Прямой кардан уменьшает геометрическую проходимость, поскольку понижается допустимый ход балки заднего моста.

В УАЗ Патриот 2013 г. ввели новый раздаточный редуктор, оснащенный электронным блоком управления. Из-за увеличения длины картера был изменен вал привода заднего моста, из конструкции узла убрали промежуточную опору и дополнительную крестовину. Новый привод задних колес по конструкции идентичен переднему карданному валу. В 2014 г. трансмиссию модернизировали еще раз, начав установку валов, не требующих обслуживания в процессе эксплуатации.

УАЗ

Преимущества

Установка прямого кардана

Для того чтобы установить прямой кардан на задний мост автомобиля УАЗ Патриот, выпущенного до 2103 г., следует выполнить описанные ниже действия.

  1. Установите автомашину на смотровую яму или подъемник, под задние колеса установите противооткатные башмаки.
  2. Пометьте мелом или зубилом взаимное положение фланцев карданного вала и элементов на раздаточной коробке и заднем мосту.
  3. Выкрутите болты крепления стандартного вала и подшипникового узла. Поскольку соединения находятся под днищем автомобиля, то для упрощения процедуры используется жидкость типа WD40. Для откручивания точек крепления используются гаечные ключи на 14 и 17 мм, которыми удерживаются болт и гайка. Вал крепится к раздаточному редуктору и валу заднего моста 4 болтами. Опора удерживается на штатном месте 2 гайками на 19 мм. При откручивании узла необходимо рукой удерживать вал от падения.
  4. Корпус опорного подшипника подвешивается на поперечной траверсе, установленной между лонжеронами рамы. Элемент не является силовым и не влияет на жесткость рамы на кручение. При движении прямой вал может задевать поверхность поперечины, поэтому необходимо вырезать часть элемента или удалить центральную секцию. Ширина выреза не должна превышать 100 мм.
  5. Обработайте кромки поперечины антикоррозионным составом. Между половинами траверсы устанавливается соединительная поперечина, представляющая собой корпус промежуточной опоры, развернутый на 180°.
  6. Установите на штатное место новый карданный вал прямой схемы. Для крепления рекомендуется использовать новые болты, резьба которых покрывается специальным составом, предотвращающим самопроизвольное ослабевание затяжки. Перед установкой пополните запас смазки в крестовинах и на шлицах муфты.
  7. Установите уловитель вала, позволяющий удержать элемент в горизонтальном положении при обрыве или самопроизвольном откручивании крепежных болтов. Уловитель делается из стального троса диаметром 6-8 мм и зажимных элементов. Изделие устанавливается в штатные отверстия, используемые для крепления кожуха промежуточной опоры. Можно изготовить уловитель из кронштейна опоры. Для увеличения вертикального хода прямого вала кронштейн крепится через резиновые или металлические дистанционные втулки.
  8. Проверьте работоспособность узла. При обнаружении вибраций выполните балансировку колес и удалите комья грязи, которые налипают на внутреннюю поверхность колесных дисков.

Основные виды неисправностей переднего кардана

Карданный вал переднего моста изготовлен из стальной трубы со скользящей муфтой. На концах вала располагаются карданные шарниры, оборудованные игольчатыми подшипниками качения. При эксплуатации машины на шоссейных дорогах нагрузка на передний мост ниже, чем на задний, поэтому фронтальный карданный вал служит дольше, чем приводной элемент заднего моста.

Ниже приведен список возможных неисправностей переднего карданного вала на машинах УАЗ Патриот.

  1. Разрушение элементов подвижной шлицевой муфты. Дефект возникает из-за попадания грязи в соединение или из-за заводского брака. Поврежденная муфта издает металлический звук при начале движения вперед или назад.
  2. Поломка игольчатых подшипников или рабочих поверхностей крестовин из-за разрушения уплотнительных колец. При движении автомобиля наблюдаются стуки и вибрация, их частота изменяется в зависимости от скорости движения.
  3. Повреждение внешней поверхности трубы, приводящее к появлению вибрации при вращении привода.

Процесс снятия и замены изделия

Ниже описана последовательность действий при замене привода переднего моста на автомашинах УАЗ Патриот.

  1. Установите автомобиль на эстакаду или подъемник, предварительно поставив под колеса противооткатные упоры.
  2. Отметьте мелом или зубилом положение карданного вала и фланцев раздаточного редуктора и переднего моста. Метки позволят продолжить эксплуатацию автомашины со старым приводом.
  3. Очистите болты крепления привода к фланцам. Для облегчения снятия изделия нанесите на соединения жидкость WD40.
  4. Открутите точки крепления. Если отвернуть болты не удается, обрежьте металлические элементы дисковой пилой. Для крепления кардана спереди и сзади используется по 4 болта с гайками, элементы отворачиваются с помощью 2 гаечных ключей на 14 и 17 мм.
  5. Выньте изношенный привод и установите на штатное место новую деталь. При монтаже рекомендуется использовать новые болты, на резьбу которых нанесен специальный герметик, не допускающий отворачивания элементов в процессе эксплуатации.
  6. Новый привод требует балансировки, которая выполняется в условиях сервисной станции. Эксплуатировать автомобиль с деталями, не прошедшими балансировку, запрещено, т.к. усиливается вибрация и есть риск разрушения элементов трансмиссии.

Ремонт изделия

Ремонт подразумевает замену поврежденных крестовин и игольчатых подшипников.

Если на трубе привода имеются повреждения или трещины, то узел необходимо заменить.

Также не подлежат самостоятельному восстановлению детали с изношенными шлицевыми муфтами (допускается капитальный ремонт приводов в заводских условиях). Для замены крестовин потребуются молоток, отвертка и специальная оправка, позволяющая корректно вынимать и запрессовывать корпуса подшипников в штатные гнезда.

Перед началом работ поверхности узла нужно очистить от грязи и продуктов коррозии.

Загрязнения удаляют металлической щеткой, затем поверхности промывают водой. Корпуса подшипников забивают вглубь посадочных окон с помощью молотка и оправки (наносить сильные удары запрещено из-за риска разрушения корпусных деталей). Затем вынимают стопорные кольца с помощью отвертки с плоским жалом. Взаимное положение элементов помечают зубилом, чтобы сохранить балансировку вала после ремонта.

С помощью молотка и оправки аккуратно извлекают подшипник с одной стороны, затем привод разворачивается на 180° для удаления противоположной опоры. После этого демонтируют вилку с фланцем, извлекают оставшиеся 2 подшипника и удаляют изношенную крестовину. Новые детали устанавливают в обратном порядке. Подшипники и крестовины на переднем и заднем концах вала имеют унифицированную конструкцию. Во время сборки необходимо учитывать взаимное положение элементов. Если предполагается замена вилки, то привод в сборе требует повторной балансировки.

При монтаже вала масленки крестовины и скользящей вилки должны находиться в одной плоскости (с одной стороны вала). Масленка противоположной крестовины располагается под углом 90°, если смотреть со стороны переднего моста. Перед установкой вала на автомобиль в полость подшипников вводят специальную влагоустойчивую смазку для карданов. Для этого используют шприц, который поочередно подключают к пресс-масленкам. Вещество подается до тех пор, пока смазка не появится из-под уплотнителей опор.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Ремонт и обслуживание карданных валов УАЗ-Патриот (УАЗ-3163)

Рис. 1. Карданные валы УАЗ-Патриот (УАЗ-3163)

а — передний карданный вал; б — задняя карданная передача; 1 -фланец; 2 -крестовина; 3 -скользящая вилка; 4 -заглушка; 5 -пресс-масленки; 6 -вилка карданного шарнира; 7 — промежуточный карданный вал; 8 -промежуточная опора; 9 -труба карданного вала; 10 -балансировочная пластина; 11 -стопорное кольцо; 12 -резиновая армированная манжета; 13 -торцовые уплотнители подшипников; 14 –игольчатый подшипник; 15 -стальные разрезные кольца; 16 -войлочное кольцо; 17 -резиновое кольцо; 18 –обойма

Оценка технического состояния деталей кардана УАЗ-Патриот (УАЗ-3163)

Выправьте или замените погнутый вал. После правки допустимое биение вала должно быть не более 0,6 мм в любой точке по его длине. Правьте вал на призмах.

Замените крестовину кардана УАЗ-Патриот, если:

— диаметр шипов менее 16,26 мм;

— на шипах имеются продольные вмятины;

— шейки крестовины под манжету сильно изношены.

Замените сальники торцовых уплотнителей при износе или повреждении их рабочих кромок.

Замените игольчатые подшипники, если:

— подшипники качаются на шипах;

— потеряна или деформирована одна из игл.

Замените изношенные детали шлицевого соединения карданного вала УАЗ-Патриот, если радиальный зазор в шлицах превышает 1,3 — 1,5 мм.

Замените изношенные вилки, если диаметр отверстия под подшипник более 30,02 мм или размер между плоскостями ушков вилки превышает величину 60,1 мм.

Замените резиновое или войлочное кольцо при их износе или повреждении. Замените обойму уплотнения шлицевого соединения, если внутренняя резьба обоймы сорвана.

При износе или поломке отдельных деталей карданного вала УАЗ-Патриот, УАЗ-3163 замените вал, если нет возможности его балансировать.

Допускается замена комплекта крестовины с подшипниками и сальниками в сборе без балансировки вала, если при этом не появляется вибрация.

Сборка карданного вала УАЗ-Патриот

Установите на шлицевой конец кардана обойму 18 (см. рис. 1), войлочное кольцо 16, резиновое кольцо 17 и кольца 15.

Перед сборкой шлицевого соединения пропитайте смазкой войлочное кольцо 16 и смажьте шлицы.

Соберите шлицевое соединение так, чтобы вилки карданных шарниров находились в одной плоскости; отклонение не более 5°.

Для этого совместите метки (стрелки), сделанные перед разборкой.

Наверните обойму 18 до отказа и закерните в двух противоположных местах так, чтобы край обоймы немного загнулся в выточку скользящей вилки.

Установите крестовины и вилки шарниров карданного вала УАЗ-Патриот, УАЗ-3163 так, чтобы пресс-масленки шлицевого соединения и крестовины, расположенной у моста, находились в одной плоскости и на одной стороне вала, а масленка крестовины противоположного конца вала — на 90° против часовой стрелки, если смотреть со стороны моста.

Закрепите вилку с крестовиной в приспособление или тиски и запрессуйте в проушины стаканы игольчатых подшипников.

При этом следите, чтобы не заворачивалась рабочая кромка сальников торцовых уплотнителей подшипников. Установите в пазы стаканов стопорные кольца 11.

Соберите карданный шарнир противоположного конца вала вышеуказанным способом.

Смажьте перед сборкой шарниры смазкой Литол, для чего заполните смазкой каждый подшипник на 1/2 его объема.

После сборки кардана УАЗ-Патриот проверьте:

— легкость перемещения вилок шарнира. Вилки должны перемещаться (без заедания) от руки;

— величину углового перемещения в шарнирах собранного карданного вала.

— Величина углового перемещения для одного шарнира не должна превышать 0,3 мм (номинальная величина 0,23 мм) на радиусе 35 мм под действием крутящего момента 100 — 120 Нм (10 — 12 кг/см).

При замене фланцев или вилок собранный вал отбалансируйте динамически. Допустимый после ремонта дисбаланс — не более 26 г/см.

Размеры, допуски и посадки сопряженных деталей карданной передачи УАЗ-Патриот

Сопряженные детали (Размер и посадка, мм)

Вилка карданного вала УАЗ-3163 — стакан игольчатого подшипника, диаметр — 30 (натяг 0,005-0,035).

Игольчатый подшипник шарнира кардана УАЗ-3163 (внутренний диаметр по иглам) — крестовина карданного вала (диаметр шипа) — 16,3 (зазор 0,015-0,059).

Скользящая вилка (ширина впадин шлицев) — шлицевой конец вала (толшина зубьев) — 3,5 (зазор 0,060-0,156).

Шлицевой конец вала (диаметр гладкой шейки) — скользящая вилка (диаметр окружности по вершинам шлицев) — 33 (зазор 0,050-0,128).

Шлицевой конец вала (диаметр окружности по вершинам шлицев) — скользящая вилка (диаметр окружности по впадинам шлицев) — 38 (зазор 0,025-0,089).

Прямой кардан на УАЗ Патриот

Прямой кардан на УАЗ Патриот

Многие российские любители внедорожников не зря предпочитают машины отечественного производства. УАЗ Патриот хорошо зарекомендовал себя при езде по пересечённой местности и доказал свою надёжность. Полный привод автомобиля обеспечивается подключением переднего моста, а задние колёса приводит в движение задний карданный вал, который располагается под днищем авто.

Владельцам Патриота не в полной мере удаётся использовать полные шоссейные возможности машины. При 90 км/ч появляются заметные вибрации, которые при ускорении до 100 км/ч вызывают дискомфорт у водителя. Поэтому управляя автомобилем, мало кто решается ездить на большой скорости. Причина этого кроется в работе родного кардана. Однако решившиеся на эксперимент водители уже несколько лет используют альтернативный прямой кардан. Про особенности его работы и пойдёт дальше в статье.

Для чего нужен прямой кардан

Двух составной кардан на УАЗ Патриот
Родной кардан для УАЗ Патриот включает 2 половины, соединённые между собой благодаря использованию подвесного подшипника и крестовины. Первая деталь имеет предназначение компенсировать нагрузки в продольном направлении, вторая является связующим звеном между валом и задним мостом. Двухступенчатое сочленение карданного вала обеспечивает больше степеней свободы подвески при движении по пересеченной местности со сложным рельефом.
Проблема появления вибрация связана с работой подвесного подшипника. Он подвержен быстрому износу, в результате чего при езде со скоростью 90 км/ч в автомобиле появляются трески, скрипы, посторонние звуки. Аккуратным водителям приходится постоянно следить за состоянием этой детали, чтобы избежать возможных серьёзных последствий, способных вызвать выход из строя раздаточной коробки.
Несколько лет назад взамен штатной единицы стали использовать кардан, имеющий цельную конструкцию. При таком решении отпадает необходимость закреплять вал в траверсе, как следствие не используется подвесной подшипник.
Вырез под кардан
Владельцам Патриота следует учитывать один момент: в случае перегруженности авто возможно соприкосновение нового кардана с траверсой. Для решения этого вопроса рекомендуется вырезать часть траверсы до днища в том месте, где проходит карданный вал. Ещё одним вариантом является удаление на нижней поверхности траверсы прямоугольного сегмента, прорезание боковых сторон до днища при помощи болгарки и подгибание образовавшихся элементов. Этот приём используется как решение частично сохранить жёсткость вырезаемой части траверсы.
Следует отметить, что предприятия, производящие карданы, разработали для рассматриваемого внедорожника специальный элемент, закрепляемый в двух точках. Напомним, что родной карданный вал крепится на трёх опорах. Новая разработка имеет подходящие размеры для установки в УАЗ Патриот. Его стоимость составляет от 3500 до 5000 рублей.

Порядок установки изделия

Прямой кардан на УАЗ Патриот следует устанавливать после того, как демонтировано штатное изделие. Для этого надо выполнить следующий ряд мероприятий:

  1. Машина загоняется на смотровую яму. Подготавливается место в траверсе, под которым будет располагаться кардан. О двух вариантах, как это выполнить, было написано выше. Некоторые автолюбители не решаются сделать данный шаг, так как ошибочно полагают, что рассматриваемая балка обеспечивает жёсткость кузова. На самом деле её основным назначением является удержание подвесного подшипника, на который приходятся серьёзные нагрузки при вращении вала.
  2. Обязательно следует обработать образовавшиеся в траверсе кромки при помощи антикоррозионных спец средств.
  3. Во избежание повреждений нового изделия при езде по неровной дороге или попаданий в яму следует установить дополнительный фиксатор или карданоулавливатель. Для этой цели подойдёт дуга крепления штатного подвесного подшипника. Также можно изготовить деталь из металлической ленты.
  4. Последним этапом является установка нового кардана на УАЗ Патриот. Перед этим в него, используя шприц для технических целей, обязательно надо добавить Литол-24.

Новый карданный вал имеет срок службы, который в 2-3 раза превышает период работоспособности штатного изделия. Единственным важным условием является вовремя запрессовывать в него смазочный материал.
В результате модернизации все недостатки, проявлявшиеся ранее, при использовании двух составного карданного вала устраняются.

Как правильно ставить передний кардан на уаз

Для снятия заднего карданного вала вывешиваем заднее колесо и отключаем привод передних колес.
Включаем нейтральную передачу в коробке передач или раздаточной коробке.
Снимаем задний карданный вал, для чего:

Помечаем зубилом взаимное положение вилок и фланцев раздаточной коробки и заднего моста.

Изогнутым накидным ключом «на 14» отворачиваем четыре болта крепления карданного вала к раздаточной коробке. При этом придерживаем вилку шарнира от проворота подходящим стержнем.

Застопорить вал можно также, включив стояночный тормоз.

Удерживая болты ключом «на 14», ключом «на 17» отворачиваем четыре гайки крепления карданного вала к заднему мосту.

Снимаем задний карданный вал.

Перед снятием переднего карданного вала помечаем зубилом взаимное положение вала относительно фланцев раздаточной коробки и переднего моста.

Ключом «на 17» отворачиваем четыре гайки крепления заднего шарнира вала к фланцу раздаточной коробки, удерживая болты ключом «на 14».

Передний шарнир карданного вала отсоединяем от переднего моста аналогично.

Снимаем передний карданный вал.

Устанавливаем карданную передачу в обратной последовательности, совместив сделанные метки и нанеся на резьбу болтов любой герметик.

Старый кардан имел очень большой люфт и провисал на шлицах

Попытки его реанимировать т.е поездка к токарю не прокатили.
На днях постелил картон от стиралки и полез под машину.
Открутил восемь болтиков и гаечек,

при этом умудрился получить выпавшим карданом по лбу
Полюбовался подтеком нигрола на защите сальника флянца (успокоила мысль: капает-значит масло там еще есть)))

Установил новый, качественно с душой, закрутив болты с буквами «Х»

Поездив несколько дней убедился, что осевой люфт на шлицах кардана и был причиной вибрации при «взлёте» ))
Вот так! Все познается через руки и лоб:))

С праздником Дня России Вас всех друзья!

p.s эх, в понедельник отпуск заканчивается(

Карданная передача автомобилей УАЗ-469 и УАЗ-469Б состоит из двух карданных валов — заднего и переднего. Конструкции карданных валов одинаковы. Карданные валы автомобилей УАЗ-469Б и УАЗ-469 отличаются только длиной. На автомобиле УАЗ-469Б они длиннее на 10 мм и для отличия имеют на трубе маркировку краской— букву Б. Установка на автомобиль УАЗ-469 карданных валов от автомобиля УАЗ-469Б и наоборот недопустима.

Карданная передача УАЗ-469 и УАЗ-469Б.
Задний карданный вал.

Состоит из тонкостенной трубы, в один конец которой запрессована и приварена вилка карданного шарнира, а в другой — шлицевой конец. На шлицевой конец установлена скользящая вилка с внутренними шлицами, которая перемещается по шлицам вала при изменении его длины.

Для удержания смазки и предохранения шлицевого соединения от загрязнения с одной стороны во внутреннюю полость скользящей вилки запрессована заглушка, а с другой — у торца скользящей вилки установлено сальниковое уплотнение, состоящее из резинового и войлочного колец. Обойма сальников навернута на конец скользящей вилки и закернена в двух местах.

На концах вала расположены карданные шарниры, которые состоят из двух вилок, сочлененных крестовиной. На цапфы крестовин установлены игольчатые подшипники. Стаканы игольчатых подшипников запрессованы в отверстия ушков вилок и удерживаются стопорными кольцами.

Для обеспечения надежной защиты игольчатых подшипников от попадания воды, грязи и для удержания смазки в штампованные обоймы подшипников установлены резиновые армированные манжеты с пружиной в сборе, а на цапфы крестовин напрессованы торцовые уплотнители подшипников.

Шлицевое соединение смазывается через пресс-масленку ввернутую в скользящую вилку, а игольчатые подшипники смазываются через пресс-масленку на крестовине. Смазка к подшипникам подводится по каналам в цапфах крестовины. Соединение карданного вала с раздаточной коробкой и ведущим мостом осуществляется с помощью фланцев болтами с пружинными шайбами и гайками. Момент затяжки болтов 3,6-4,4 кгсм. Шлицевое соединение установленного на автомобиль карданного вала располагается у раздаточной коробки.

Передний карданный вал.

Во избежание задевания переднего карданного вала за детали двигателя при угловых перемещениях, определенная его часть, находящаяся в опасной зоне задевания, выполнена из сплошного вала, имеющего значительно меньший диаметр, чем труба на остальной длине вала. Остальные детали, входящие в сборку переднего карданного вала, применяются те же, что и в заднем карданном вале.

Карданные валы подвергаются динамической балансировке. Поэтому, если вал разбирался, при сборке все детали ставятся на свои первоначальные места. Обе вилки любого вала должны обязательно лежать в одной плоскости. Для облегчения сборки на карданных валах имеются стрелки-метки, которые совмещаются.

Нарушение балансировки вала вызывает вибрации, разрушающие трансмиссию. При износе или поломке отдельных деталей вала нужно менять весь вал, если нет возможности его балансировать. Допускается замена комплекта крестовины с подшипниками и сальниками в сборе без балансировки вала, если при этом не появляется вибрация.

Техническое обслуживание карданных валов.

Заключается в периодической проверке и затяжке болтов крепящих фланцы карданов, периодической смазке карданов, очистке валов от грязи. Карданная передача нуждается в своевременной и качественной смазке. Это в значительной степени определяет ее срок службы без ремонта. Смазка в игольчатые подшипники подается до тех пор, пока она не появится из под рабочих кромок всех сальников крестовины.

Применение солидола и смесей, его содержащих, при смазке игольчатых подшипников, может привести к быстрому их выходу из строя. Вводить в шлицы излишнюю смазку не следует, так как она будет выбрасываться из шлицевого соединения, что приводит к преждевременному выходу из строя сальников и может выбить заглушку скользящей вилки. Валы смазываются с помощью специального наконечника, надеваемого на шприц. Никаких регулировок карданная передача не требует.

Возможные неисправности карданных валов УАЗ-469 и УАЗ-469Б.
Вибрация карданных валов, гул и прерывистый шум, усиливающиеся с возрастанием скорости движения автомобиля.

— Нарушена балансировка вала.
— Погнут карданный вал.
— Изношены цапфы крестовины.
— Наличие продольных вмятин на цапфах.
— Изношены игольчатые подшипники крестовины.
— Изношено шлицевое соединение карданного вала.
— Изношены отверстия в ушках вилок и фланцев карданных валов.

Стук или слабый удар в карданной передаче, появляющиеся при переключении передач или движении автомобиля по инерции.

— Ослабла затяжка крепежных деталей карданной передачи.
— Изношены шлицы фланца ведущей шестерни мостов.
— Изношено шлицевое соединение карданного вала.

Проверка и обслуживание карданных валов Уаз Патриот и Уаз Хантер, размеры, допуски и посадки деталей карданных валов.

Передача крутящего момента к ведущим мостам на автомобилях Уаз Патриот и Уаз Хантер, и всех других моделей УАЗ на их базе, осуществляется карданными валами открытого типа, каждый из которых имеет подвижное шлицевое соединение и по два карданных шарнира. Конструкция задних и передних карданных валов одинаковая.

Они отличаются только длиной, а также тем, что задние карданные валы имеют тонкостенную трубу, а передние выполняются без трубы. Задняя карданная передача Уаз Патриот может иметь промежуточную опору.

Техническое обслуживание карданных валов Уаз Патриот и Уаз Хантер в процессе эксплуатации автомобиля.

Техническое обслуживание карданных валов во время эксплуатации автомобиля заключается в периодической проверке и затяжке болтов, крепящих фланцы, периодическом смазывании, очистке валов от грязи. Болты и гайки крепления фланцев затягиваются до отказа.

Проверка и обслуживание карданных валов Уаз Патриот и Уаз Хантер

При смазке карданных валов надо применять только рекомендованные смазки типа Литол-24, Литол-24РК или другую литиевую смазку по NLGJ 3. Применение солидола и смесей, его содержащих, при смазывании игольчатых подшипников может привести к быстрому их выходу из строя.

Вводить в шлицы излишнюю смазку не следует, так как она будет выбрасываться из шлицевого соединения, что приведет к преждевременному выходу из строя сальников и может выбить заглушку скользящей вилки. Никаких регулировок карданные валы не требуют.

Карданные валы подвергаются динамической балансировке, поэтому, если вал разбирался, при сборке все детали ставятся на свои первоначальные места. Обе вилки любого вала должны обязательно лежать в одной плоскости. На карданных валах имеются стрелки-метки, которые необходимо совмещать при сборке.

При установке на Уаз Патриот задней карданной передачи с промежуточной опорой ее крепление необходимо производить в последнюю очередь, на автомобиле стоящем на колесах, не допуская перекоса промежуточной опоры и как следствие, ее деформации.

Длина карданных валов и их применяемость в зависимости от типа установленной коробки передач.
Проверка исправности карданных валов Уаз Патриот и Уаз Хантер.

Погнутый карданный вал выправляется или заменяется. После правки допустимое биение карданного вала должно быть не более 0.6 мм в любой точке по его длине. Правится вал на призмах. Крестовина заменяется, если диаметр шипов менее 16.26 мм, на шипах имеются продольные вмятины, шейки крестовины под манжету сильно изношены.

Погнутый карданный вал Уаз Патриот и Уаз Хантер выправляется или заменяется

Изношенные вилки меняются, если диаметр отверстия под подшипник более 30.02 мм или размер между плоскостями ушков вилки превышает величину 60.1 мм. Резиновое или войлочное кольцо меняются при их износе или повреждении. Обойма уплотнения шлицевого соединения меняется, если внутренняя резьба обоймы сорвана.

При износе или поломке отдельных деталей карданного вала его меняют на новый, если нет возможности его балансировать. Допускается замена комплекта крестовины с подшипниками и сальниками в сборе без балансировки вала, если при этом не появляется вибрация.

Как правильно нужно ставить карданы на УАЗ — полное руководство для вас

как правильно нужно ставить карданы на уаз

Замена или установка карданов на УАЗ является одной из важных процедур в автосервисе. От правильной установки зависит безопасность и долговечность автомобиля. В данной статье я расскажу вам о том, как правильно ставить карданы на УАЗ и обеспечить оптимальное функционирование системы передачи крутящего момента.

Подготовка и инструменты

Перед установкой карданов необходимо убедиться, что у вас есть все необходимые инструменты. Вам понадобятся:

  • Гаечный ключ или торцевые ключи;
  • Отвертки разных размеров;
  • Хомуты для крепления кардана;
  • Молоток и выколотка для снятия и установки шрусов;
  • Смазка для шарниров кардана;
  • Специальный ключ для затяжки гаек карданной передачи.

После того как вы подготовили все необходимые инструменты, можно приступать к установке карданов.

Установка карданов

Перед установкой карданов необходимо убедиться, что все компоненты системы передачи крутящего момента в исправном состоянии. Проверьте состояние шарниров и подшипников, при необходимости замените их.

1. Поднять автомобиль на подъемнике или с помощью гидравлического домкрата.

2. Снять старые карданы с помощью гаечного ключа или торцевых ключей, отверток и молотка с выколоткой. Не забудьте пометить положение кардана относительно шлицов и соединительных пластин для правильной установки новых карданов.

3. Подготовить новые карданы к установке. Нанести смазку на шарниры, это обеспечит дополнительную защиту и продлит срок службы кардана.

4. Установить новые карданы на место. При этом необходимо выровнять шлицы и соединительные пластины с помощью пометок, сделанных на предыдущем этапе.

5. Затянуть гайки карданной передачи с помощью специального ключа с необходимым усилием. Не забудьте проверить, что все гайки затянуты равномерно.

6. Проверить подвижность карданов после установки. Убедитесь, что они не зацепляются и движутся свободно.

Заключение

Правильная установка карданов на УАЗ является важным моментом, который требует аккуратности и внимания. Помните о необходимости регулярной проверки состояния карданной передачи, чтобы своевременно выявить и устранить возможные поломки. Следуя данным рекомендациям, вы сможете обеспечить безопасность и долговечность вашего УАЗа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
