Замена прикуривателя
Уже давно в моём прикуривателе погасла подсветка, но тут выдалась свободная минутка, решил поменять лампочку. Снял водительскую накладку бороды, отключил питание на прикуриватель, для снятия лампочки необходимо снять чёрную пластмассовую накладку и надавить чем то острым на крепёж.
Чем только я не давил (отвёртка плоская, проволока мягкая), у меня не получилось, походу возможно это сделать только иголкой, которой с собой не было.
Было принято решение извлечь прикуриватель. Задача оказалась не из лёгких, в итоге мои мучения продолжались, я несколько раз отключал и подключал питание, в итоге забыл что подключил питание и замкнул прикуриватель, искра, треск, прикуриватель не работатет…
Вспомнил демотиватор "я у мамы рукожоп" полез в блок предохранителей. В книжке написано что за прикуриватель отвечает предохранитель F7. Пеменял безрезультатно. Думаю сдох прикуриватель. Поехал на рынок, купил оригинальные потроха за 180 руб. (без кнопки-прикуривателя)
Начал ставить, не могу снять старый прикуриватель, почувствовал себя мартышкой из басни крылова, в итоге решил разхреначить старый прикуриватель.
Кстати, корректно прикуриватель извлекается так —
надо сильно надовить на пластиковые защёлки, их 2
Поставил новый прикуриватель, подключил, горит подсветка, сам не работает. Думаю на проводку.
В итоге вечером поизучал форумы и понял что всему виной предохранитель F4, который по книжке отвечает за подкапотный свет и обогрев заднего стекла.
Мораль сей басни такова, что блоки предохранителей на самарах менялись почти каждый год и кардинально отличались друг от друга.
Выясняем как снять прикуриватель на ВАЗ 2114
Перед тем, как разобрать основную тему — как снять прикуриватель ваз 2114, следует сначала выяснить — так что же такое прикуриватель, где он расположен и как им пользоваться?
Автомобильный прикуриватель — это специальное электрическое устройство, расположенное, как правило, на передней панели автомобиля и служащее для прикуривания сигарет (отсюда, как несложно догадаться — и название), а также подключения различных электрических приборов и инструментов (точнее, подключаются они в гнездо прикуривателя, а не в сам прикуриватель, являющийся лишь съемной деталью. Правда, в большинстве случаев, обе части этого устройства называют одинаково…)
Внутри разъема этого прибора находятся два контакта, которые, в свою очередь, соединены проводами с бортовой сетью.
Съемная часть, которая и служит для прикуривания, устроена также достаточно просто — она содержит биметаллические контакты и токопроводящую спираль, которая при подключении в сеть нагревается (в подавляющем большинстве прикуривателей также предусмотрена кнопка, включающая процесс нагрева и отключающая его, что предохраняет устройство от быстрого перегорания (в случае, если бы нагрев был постоянным…)
Сразу следует отметить, что кроме основного предназначения, в гнездо прикуривателя можно подключать огромное количество различной техники (для этого она должна иметь подходящий разъем).
- зарядки для мобильных телефонов;
- компрессоры для подкачки шин;
- автомобильные пылесосы;
- мини холодильники;
- аудиомагнитолы;
- измерительные приборы, а также многое другое.
Таким образом, прикуриватель является довольно универсальным и необходимым устройством внутри автомобиля, именно поэтому так важно, чтобы он был в исправном состоянии.
Неполадки в работе прикуривателя и их устранение
Очень часто, особенно в случаях постоянной работы или повышенных нагрузок на разъем, устройство выходит из строя. В некоторых из этих случаев единственным решением будет только замена прикуривателя ваз 2114, в других же — можно попробовать исправить эту проблему ремонтом.
Перед тем, как начинать демонтаж прикуривателя либо приступать к его ремонту, следует проверить надежность подключения подходящего к нему жгута проводов. Сделать это можно, проверив затяжку креплений в колодке (обозначается она как Х1).
Среди основных поломок, встречающихся у такого устройства, как прикуриватель, можно выделить следующие:
- плохой контакт в разъеме;
- окисление контактов разъема;
- перегорание предохранителя;
- обгорание либо оплавление контактов разъема;
- перегорание лампочки подсветки;
- короткое замыкание в системе, происходящее в момент подключения сторонних приборов;
- механическое разрушение разъема.
В первых трех случаях ситуацию еще можно попробовать исправить, в остальных же придется демонтировать устройство и, кроме случая с перегоревшей лампочкой, приобретать и устанавливать вместо него новое (сразу следует напомнить, что перед тем, как поменять прикуриватель на ваз 2114, следует отсоединить аккумуляторную батарею).
Что же касается плохого контакта внутри разъема либо наличия окислов — то эту проблему можно попробовать решить, слегка подогнув сами контакты и зачистив их. В случае же, когда сгорел предохранитель, нужно всего лишь заменить его новым, аналогичным (искомый предохранитель обозначается в ряду предохранителей как F4 и рассчитан на максимальный ток в 20 ампер).
Как снять прикуриватель и установить новый?
Весь процесс демонтажа сломанного прикуривателя и установки вместо него нового и не займет много времени (а также не потребует большого количества инструментов — достаточно будет одной отвертки).
Все манипуляции с бортовой автомобильной электроникой, в том числе и прикуривателем, следует выполнять после того, как клеммы питания будут сняты с аккумулятора.
Выполняется снятие по следующей схеме:
-
- демонтируется левый экран центральной консоли;
-
- отсоединяется колодка со жгутами проводов, подходящими к прикуривателю;
-
- вынимается лампочка, отвечающая за подсветку пепельницы (вместе с ее патроном и подходящим жгутом кабелей);
- перед тем, как вытащить прикуриватель ваз 2114, следует слегка подцепить его за край плоской отверткой либо прочным небольшим ножом и потянуть, после чего вытолкнуть его из консоли;

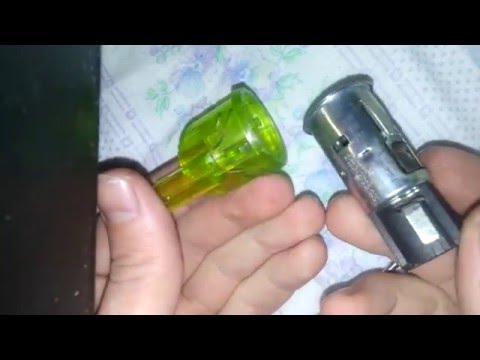

- отсоединяется светофильтр вместе с патроном лампочки подсветки;
- в случае, если необходима замена лампы прикуривателя, необходимо также снять ее отражатель;
- после этого останется только извлечь патрон лампы и вынуть саму перегоревшую лампу.
Сборка всего устройства, а также его монтаж (либо установка нового прикуривателя взамен полностью вышедшего из строя) осуществляется точно в таком же порядке, но в обратной последовательности.
Таким образом, как можно видеть, весь процесс снятия, установки, а также ремонта прикуривателя — не составляет каких-бы то ни было затруднений.
Полезное видео
Дополнительную интересную информацию вы сможете получить, посмотрев видео ниже:
Единственное, что следует посоветовать тем, кто решил установить полностью новое устройство взамен испорченного — при покупке прикуривателя в автомагазине обязательно следует проверить его на обрывы цепи с помощью мультиметра. Вызвано это тем, что в последнее время случаи, когда только что купленный прибор оказывается абсолютно неисправным, стали очень частыми.
Как разобрать прикуриватель ВАЗ 2114? Шаги и фотоинструкция
Здравствуйте! Меня зовут Алексей Диваков, я автомеханик с многолетним опытом работы. Сегодня я расскажу вам, как разобрать прикуриватель ВАЗ 2114.
Подготовка к работе
Перед началом разборки необходимо подготовиться и убедиться, что автомобиль установлен на ровной поверхности и выключена зажигания. Также рекомендуется иметь под рукой необходимые инструменты, такие как отвертки, плоскогубцы, ключи и т.д.
Шаги по разборке прикуривателя
- Откройте капот автомобиля и обнаружьте прикуриватель. Он обычно располагается справа от автомобильной батареи.
- Отсоедините отрицательный (черный) кабель от батареи автомобиля, чтобы избежать короткого замыкания или поражения электрическим током.
- Приподнимите крышку прикуривателя и отсоедините провода от контактов. Некоторые прикуриватели имеют зажимы, которые необходимо выпрямить перед удалением проводов.
- Открутите крепежные винты или гайки, которые фиксируют прикуриватель на автомобиле. Затем аккуратно снимите прикуриватель с автомобиля.
- Проверьте прикуриватель на наличие повреждений или износа. Если обнаружены какие-либо проблемы, замените прикуриватель новым или проведите необходимый ремонт.
Обратите внимание, что эти инструкции являются общими и могут незначительно отличаться в зависимости от конкретной модели автомобиля. Поэтому рекомендуется обратиться к руководству по эксплуатации вашего автомобиля для получения точных инструкций.
Часто задаваемые вопросы:
1. Как разобрать прикуриватель на ВАЗ 2114?
Для разборки прикуривателя на ВАЗ 2114, следуйте этим шагам:
- Отключите зажигание и убедитесь, что автомобиль не находится под напряжением. Для безопасности снятие отрицательного клеммного зажима аккумулятора будет рекомендуемым действием.
- Удалите декоративную накладку с прикуривателя. В оригинальной комплектации она обычно приклеена и может быть снята путем аккуратного использования плоской отвертки или пластиковых карточек для снятия обивки.
- Получив доступ к прикуривателю, отсоедините провода, подключенные к задней его стороне.
- Ослабьте фиксирующую гайку или винт, которыми держится прикуриватель в гнезде. Затем аккуратно вынимайте его из гнезда, держа его за корпус.
- Разберите прикуриватель на отдельные части, удалив гайку, федер и другие детали. При необходимости замените изношенные или поврежденные детали.
2. Как заменить перегоревшую лампочку в прикуривателе ВАЗ 2114?
Для замены перегоревшей лампочки в прикуривателе ВАЗ 2114, выполните следующие действия:
- Отключите зажигание и убедитесь, что автомобиль не находится под напряжением.
- Сняв декоративную накладку, получите доступ к прикуривателю.
- Осторожно поверните перегоревшую лампочку против часовой стрелки и извлеките ее из гнезда.
- Установите новую лампочку, вставив ее в гнездо и повернув по часовой стрелке, чтобы зафиксировать ее в правильном положении.
- Установите обратно декоративную накладку.
3. Как собрать прикуриватель обратно на ВАЗ 2114?
Для сборки прикуривателя на ВАЗ 2114 после его разборки, следуйте этим инструкциям:
Как разобрать прикуриватель? Подробная инструкция для вас
Важным элементом автомобильного прикуривателя является его разборка и обслуживание. В процессе эксплуатации прикуриватель может стать загрязненным или выйти из строя, и разборка позволяет устранить проблему и продлить срок службы устройства. В данной статье я расскажу вам, как правильно разобрать прикуриватель своими руками.
Подготовка перед разборкой
Перед тем как приступить к разборке прикуривателя, необходимо принять некоторые меры предосторожности. Во-первых, убедитесь, что автомобиль выключен и ключ зажигания извлечен. Это поможет избежать возможных коротких замыканий и травмирования при разборке. Во-вторых, при подключении прикуривателя к прикуривательному гнезду автомобиля, убедитесь, что зажигание выключено.
Шаги по разборке прикуривателя:
- Снимите крышку прикуривателя. Обычно она крепится на зажимах или винтах. Внимательно осмотрите крышку на предмет повреждений или износа.
- Отсоедините провода. Отверните крепежные винты, которые закрепляют провода прикуривателя. Убедитесь, что вы пометили провода их соответствующими метками, чтобы при последующей сборке знать их правильное расположение.
- Отделите корпус прикуривателя от основной панели. В некоторых моделях прикуривателя это может потребовать отвертки или выдвижной механизм.
- Чистка и обслуживание компонентов. Разобрав прикуриватель, вы сможете осмотреть и почистить его компоненты от грязи и пыли. Особое внимание уделите контактным площадкам и внутренним электродам. Если возникла необходимость, замените изношенные или поврежденные детали.
- После чистки и обслуживания всех компонентов прикуривателя, начните его сборку. Проведите обратную последовательность действий, убедитесь, что все детали правильно соединены и фиксируются.
Важно помнить, что разборка прикуривателя может отличаться в зависимости от его модели и конструкции. Поэтому, при возникновении сложностей или сомнений, рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к профессионалам.
Следуя указанным выше шагам и соблюдая меры безопасности, вы легко сможете разобрать прикуриватель своими руками и провести обслуживание или замену изношенных деталей. Помните, что регулярное обслуживание поможет вам сохранить работоспособность прикуривателя и длительный срок его службы.
