Нормально открытый и нормально закрытый

Постоянно встречаю в работе приборы (сервоприводы, электроклапаны, реле, электроконтакты), в технической литературе и инструкциях понятие «Нормально открытый и нормально закрытый». Зачастую эти понятия не правильно понимаются или не понимаются вообще.

Конкретный пример — поставка нормально открытых сервоприводов для системы теплого пола, из-за чего с помощью реле мне пришлось эти сервоприводы инвертировать.

Нормально открытый прибор (Normally-open, NO, НО) — такой прибор, в пассивном состоянии (электрическое напряжение не подается или воздействие не производится) который обеспечивает сквозь себя проход потока, а в активном состоянии (электрическое напряжение подается или воздействие производится) проход потока перекрыт. Замечу, что для электроконтактов это наоборот, при нормально открытом контакте, в пассивном состоянии, контакт разомкнут и электричество через этот контакт не перетекает (см. схему).

Нормально закрытый прибор (Normally-closed, NC, НЗ) — такой прибор, в пассивном состоянии (электрическое напряжение не подается или воздействие не производится) который перекрывает сквозь себя проход потока, а в активном состоянии (электрическое напряжение подается или воздействие производится) проход потока обеспечивается. Для электроконтактов, опять же, это наоборот, при нормально закрытом контакте в пассивном состоянии контакт замкнут и электричество через этот контакт протекает (см. схему).

Как работают в паре нормально открытый термостат (терморегулятор) и нормально закрытый сервопривод в системах водяных теплых полов я писал здесь. О сухих контактах я писал здесь.

Нормально открытый и нормально закрытый

Соблюдение температурных режимов является сильно значимым фактором, который влияет на работоспособность оборудования в целом и определяет его назначение. Согласитесь, без терморегуляции было бы очень тяжело. Возьмем, например, систему «теплый пол», которая становится все более востребованной в нашей стране. Без терморегулирования приходилось бы постоянно отключать ее вручную, что является очень неудобным в силу требовательности к наблюдению. В случае перегрева могут случаться довольно большие неприятности, но и опускание температуры ниже комфортного значения также является нежелательным, особенно в зимнее время года.

Это касается не только какого-то конкретного случая. Терморегуляция нужна везде, где есть требования к определенному температурному режиму. Для решения соблюдения показателей на нужной отметке термометра используются термостаты. Они включают оборудования по достижению температуры определенного значения (температура подымается, либо опускается). На сегодня термостат цена зависит от вида. В общем, есть два типа данного оборудования:

• нормально-замкнутые термостаты;
• нормально-открытые термостаты.

Давайте рассмотрим их более подробно.

НЗ термостаты

Данный вид термостатов предназначен для регулирования температуры, которая не должна опускаться ниже допустимого значения, или находиться в заданном пределе. Например, такая система используется при поддержании температуры помещения на нужном уровне. Данный вид оборудования имеет красное колесо.

Принцип работы довольно прост. Термостат включается и пропускает электрический ток на нагревательные элементы при низкой температуре. При достижении значения, на котором находится стрелка регулятора, термостат выключается и размыкает цепь. Далее, при опускании температуры он опять включается, поддерживая ее в заданном режиме.

НО термостаты

Эти термостаты работают точно по такому же принципу.Единственная разница заключается в том, что на колесе, которое является синим, выставляется температура включения вентилятора для охлаждения. Данную систему можно встретить на серверах, либо других высокочувствительных электроприборах, которые при работе излучают огромное количество тепла.

При достижении температуры, которая задается пользователем, замыкается цепь и включается вентилятор, обдувающий приборы. Когда значение опускается ниже заданных значений, термостат разрывает цепь.

—>Добавлять комментарии могут только зарегистрированные пользователи.—>[ —>Регистрация—> | —>Вход—> ] —>

Температурные датчики и реле

Термореле серии KSD

В бытовой электротехнике очень часто требуется контроль температуры. Для этого применяется специальный датчик. Собой он представляет биметаллический контакт, который размыкается при нагреве свыше определённой температуры.

В обиходе данный датчик называют термостатом, термопредохранителем, термовыключателем, термореле, термодатчиком, термопрерывателем. В общем как его только не называют, хотя сама деталь представляет собой довольно нехитрое устройство.

Выглядит это чудо так.

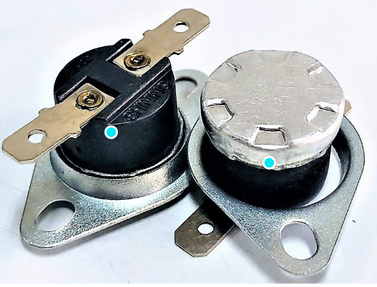

Термовыключатель KSD 301 на температуру срабатывания 115°С без фиксации фланца.

Термовыключатели серии KSD 201, KSD 301, KSD 302 есть в составе практически всех бытовых электроприборов, которые применяются для нагрева. Их можно встретить в составе электрических схем чайников-термосов (термопотов), накопительных водонагревателей (бойлеров), электроплит, духовых шкафов, СВЧ-печей.

Данные температурные выключатели имеют подвижной или фиксированный фланец, необходимый для установки на поверхность для контроля температуры. У некоторых моделей фланец может отсутствовать. Для уменьшения температурного сопротивления между термовыключателем и объектом контроля (баком, резервуаром, камерой и т.п.) может применяться теплопроводная паста. Выводы термовыключателей серии KSD штампованные и рассчитаны на подключение проводников без пайки.

Применение температурных выключателей.

Термовыключатели очень просты и легки в применении. Используются в электротехнике для следующих целей:

Экстренное выключение электроприбора при температурной перегрузке. Так, например, если откажет основная схема терморегулятора водонагревателя, то температура бака с водой вскоре достигнет критической (более 100 – 105° С). При этом термовыключатель размыкает свои контакты и снимает напряжение с электроприбора. Вот таким образом обеспечивается пожаробезопасность электроприбора.

Стоит отметить, что причиной неработоспособности электроприбора может служить как раз термовыключатель. Дело в том, что существуют термовыключатели с самовозвратом, как, например, типа KSD 201, так и термореле с принудительным включением. Термореле (термостат) типа KSD 302S как раз относится к приборам с принудительным включением.

При срабатывании данного датчика его термоконтакты размыкаются. Чтобы вновь замкнуть термоконтакты датчика, нужно нажать на маленькую кнопку со стороны контактов термореле. На фотографии видно, что со стороны контактов термореле есть кнопка. Она то и служит для восстановления рабочего состояния контактов.

•
•

•
•

Внешний вид и цоколёвка выводов термостата типа KSD 302S показаны на рисунке.

Размеры и внешний вид термореле KSD 302S

Внешний вид и типовые размеры термовыключателей с одной парой термоконтактов и фиксированным фланцем

Контроль температуры. Термовыключатели очень активно применяются в чайниках-термосах (термопотах). Там они используются как в роли защитного термопредохранителя, так и для отключения нагревательного элемента при достижении температуры кипения воды.

Более подробно об устройстве чайников-термосов и их ремонте можно узнать здесь.

Основные параметры термовыключателей серии KSD.

Температура срабатывания. Температура, при которой размыкаются термоконтакты. Указывается на корпусе прибора. Редко превышает значение в 150° С, поскольку такие датчики в основном используются в приборах для нагрева воды.

Номинальное напряжение и ток. Рабочее напряжение и допустимый ток для термовыключателя. Обычно номинальное напряжение составляет 250V, а допустимый ток составляет не менее 10 ампер.

Типономинал. Например, KSD 201.

Температура сброса. Температура при которой остывшие термоконтакты вновь замыкаются. На корпусе термовыключателя данный параметр не указывается ,но обычно он на 13 – 30° С ниже температуры срабатывания. Более точно данный параметр можно узнать из описания конкретного типономинала термовыключателя.

Проверка термореле.

Поскольку термовыключатели серии KSD являются обычным термоуправляемым контактом, то проверяются они методом простой «прозвонки» c помощью тестера. В обычном “холодном” состоянии контакты термовыключателя замкнуты.

Для проверки срабатывания термовыключателя можно нагреть его свыше температуры выключения обычной зажигалкой и замерить сопротивление контактов. Так как интервал температур срабатывания термовыключателей серии KSD в основном лежит в интервале от 50 до 160° С, то нагреть их можно и обычным паяльником.

В некоторых случаях для восстановления нерабочего термореле серии KSD можно несколько раз сильно встряхнуть его. Как ни странно, но сильная ударная вибрация способствует восстановлению нормальной работы термоконтактов. Конечно, неисправный термовыключатель желательно заменить новым. Эта рекомендация относится лишь к тем случаям, когда под рукой нет подходящей замены неисправной детали.

Как уже говорилось, термовыключатели (термостаты, термореле) серии KSD активно применяются в бытовых электроприборах. При их ремонте порой требуется замена как раз термостата типа KSD 301, KSD 302, KSD 201 и аналогичных. Где их можно купить, если не удалось найти в ближайших радиомагазинах? Можно купить в интернете на сайте AliExpress. Цены весьма доступные, правда, если выбирать бесплатную доставку, то её сроки могут достигать 1 – 1,5 месяца. Если не знаете, как приобрести детали на AliExpress, то прочтите это.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Как измерить сопротивление цифровым мультиметром?

Как правильно соединять резисторы?

Нормально закрытый и нормально открытый

Постоянно встречаю в работе приборы (сервоприводы, электроклапаны, реле, электроконтакты), в технической литературе и инструкциях понятие «Нормально открытый и нормально закрытый». Зачастую эти понятия не правильно понимаются или не понимаются вообще.

Конкретный пример — поставка нормально открытых сервоприводов для системы теплого пола, из-за чего с помощью реле мне пришлось эти сервоприводы инвертировать.

Нормально открытый прибор (Normally-open, NO, НО) — такой прибор, в пассивном состоянии (электрическое напряжение не подается или воздействие не производится) который обеспечивает сквозь себя проход потока, а в активном состоянии (электрическое напряжение подается или воздействие производится) проход потока перекрыт. Замечу, что для электроконтактов это наоборот, при нормально открытом контакте, в пассивном состоянии, контакт разомкнут и электричество через этот контакт не перетекает (см. схему).

Нормально закрытый прибор (Normally-closed, NC, НЗ) — такой прибор, в пассивном состоянии (электрическое напряжение не подается или воздействие не производится) который перекрывает сквозь себя проход потока, а в активном состоянии (электрическое напряжение подается или воздействие производится) проход потока обеспечивается. Для электроконтактов, опять же, это наоборот, при нормально закрытом контакте в пассивном состоянии контакт замкнут и электричество через этот контакт протекает (см. схему).

Как работают в паре нормально открытый термостат (терморегулятор) и нормально закрытый сервопривод в системах водяных теплых полов я писал здесь. О сухих контактах я писал здесь.

Автоматика в доме серия статей и видеороликов для ознакомления (периодически обновляется).

Термостаты KSD301 (KSD302) серии

В качестве принципа работы термостатов серии KSD-301 (KD302) используется свойство биметаллических (латунно-стальных) пластин изгибаться при нагреве под воздействием температуры, поскольку коэффициенты расширения применяемых металлов разные. Изгиб пластин управляет замыканием или размыканием контактов.
Когда после снятия перегрузки биметаллический сплав охлаждается, то контакты возвращаются в исходное состояние. Допустимое отклонение температуры срабатывания составляет ±5% или ±10%.

Термостаты серии KSD-301 (KD302) выпускаются также с ручным сбросом, в их обозначении присутствует суффикс "M" (RESET). Термостаты серии KSD-301 (KD302) с ручным сбросом имеют специальную кнопку, расположенную на корпусе прибора.

Термостаты серии KSD-301 (KD302) по принципу работы похожи на самовосстанавливающиеся термопредохранители и реле, поэтому часто используются и другие названия термостатов: термоконтакт, термопрерыватель, термореле, термовыключатель, термопредохранитель, термодатчик, термоотсекатель, термозащита, защитный термостат.

У нормально замкнутых термостатов серии KSD-301 (KD302) биметаллические пластины находятся в замкнутом состоянии. При нагреве происходит деформация пластин и размыкание цепи. Нормально разомкнутые термостаты, наоборот, имеют разомкнутые контакты, а перегрев биметаллических пластин приводит к замыканию цепи.

Термостаты серии KSD-301 (KD302) представляют собой цилиндрический корпус (из керамики или термопластика) с металлической крышкой, подвижным или неподвижным металлическим фланцем, обеспечивающим крепление термостата, и вертикальными, горизонтальными или угловыми выводами шириной 4,8 мм или 6,3 мм.

Ресурс срабатываний термостатов серии KSD-301 (KD302) составляет не менее 50 тысяч циклов при соблюдении требований эксплуатации.

Подключения термостатов серии KSD-301 (KD302) может выполняться с использованием наконечников типа FAST-ON "мама" без применения пайки.

Для наиболее популярной ширины выводов 6,35 мм наконечники FAST-ON частично изолированного типа представлены здесь, прямые наконечники FAST-ON полностью изолированного типа представлены здесь, угловые наконечники FAST-ON полностью изолированного типа представлены здесь, наконечники FAST-ON неизолированного типа представлены здесь. Таблица с конкретными подходящими кабельными наконечниками приведена в конце этой страницы.

Система обозначений

1) Серия:
KSD301
2) Температура срабатывания (кратно 5), град. С:
40. 180
3) Фланец:
B: без фланца
FB: неподвижный
LB: подвижный
4) Выводы:
HL: горизонтальные
VL: вертикальные
5) Корпус:
[ ] пусто или P: пластик
C: керамика
6) Ширина выводов:
М: 6,3 мм
N: 4,8 мм
7) Тик контактов:
B (close): нормально замкнутые
K (open): нормально разомкнутые
M (RESET): ручной сброс
8) Допустимый ток контактов:
[ ] пусто: 10А
15A: 15А

Подключения термостатов серии KSD-301 (KD302)

Для наиболее популярной ширины выводов 6,35 мм наконечники FAST-ON частично изолированного типа представлены здесь, прямые наконечники FAST-ON полностью изолированного типа представлены здесь, угловые наконечники FAST-ON полностью изолированного типа представлены здесь, наконечники FAST-ON неизолированного типа представлены здесь.

Термостат нормально замкнутый

Термостат нормально замкнутый – это устройство, способное автоматически регулировать температуру в системе или оборудовании, поддерживая ее в пределах заданных значений. Он является важной частью многих технических систем, обеспечивая комфорт и эффективность в различных областях применения.

Основная задача модели состоит в том, чтобы мониторить температуру окружающей среды или объекта и принимать соответствующие меры для поддержания заданного значения. Когда температура превышает установленный предел, термостат включает систему охлаждения или вентиляции, чтобы снизить нагрев. Аналогично, если температура понижается ниже установленного значения, компонент активирует систему нагрева для повышения температуры.

В чем состоит особенность нормально замкнутого термостата?

Уникальность компонента заключается в его способности работать в обратной связи. Он непрерывно считывает текущую температуру и сравнивает ее с желаемым уровнем, принимая мгновенные решения для поддержания стабильности. Такая система обратной связи позволяет термостату быстро и точно реагировать на изменения нагрева, обеспечивая оптимальные условия работы.

Существует несколько видов нормально замкнутых терморегуляторов по исполнению:

1. Термореле представляет собой комбинацию термостата и реле. Он обычно используется для управления нагрузками высокой мощности. Когда заданная температура достигается, термореле переключает состояние контактов, что ведет к отключению или включению электрической цепи.
2. Термопереключатель или термостатический переключатель — это устройство, которое используется для контроля и регулирования параметров системы. Он имеет два состояния — открытое и закрытое. При достижении заданной температуры, он переключает состояние контактов, разрывая или замыкая электрическую цепь.
3. Термоголовка с электромагнитным приводом реагирует на изменение температуры, и электромагнитный привод, который управляет открытием и закрытием клапанов или задвижек в системе. Когда нагрев достигает заданного значения, термоголовка активирует электромагнитный привод, что приводит к изменению положения клапана или задвижки.
4. Биметаллический переключатель использует две металлические полоски с разными коэффициентами теплового расширения. При изменении температуры одна полоска расширяется больше другой, что приводит к изгибу или переключению контактов. Это позволяет контролировать ток или включение/выключение электрической цепи при достижении определенной температуры.

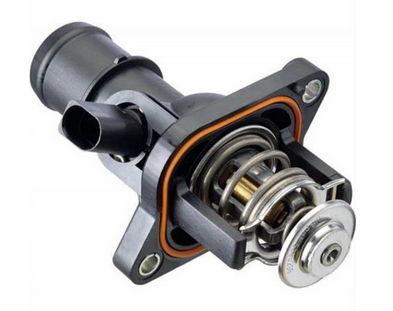

Термостаты широко применяются в различных областях, включая отопление, вентиляцию и кондиционирование воздуха (HVAC ), промышленные процессы, автомобильную промышленность и даже бытовые устройства, такие как холодильники и печи. Они играют важную роль в энергоэффективности и комфорте, помогая экономить энергию и предотвращать перегрев или переохлаждение системы.

Одним из примеров применения является регулирование температуры в автомобильных двигателях. Купить термостат нормально замкнутый можно для контроля охлаждающей жидкости и поддержание ее параметров в оптимальном диапазоне. Это помогает предотвратить перегрев двигателя, сохранить его работоспособность и продлить срок службы.
