Принцип работы датчика дождя и света

Вот что хотите говорите, но я реально не знал как работает датчик дождя в машине. Если про свет было сразу понятно — "какой то фотоэлемент", то про дождь сложнее. Когда я недавно пересел со старенькой ДЭУ Нексии на новую машину, я конечно офигел от наличия всяческих датчиков и удобств. Свет вообще не трогаю — включается в любое время суток такой какой нужен по датчику света. Щетки "дворники" тоже не трогаю — работает датчик дождя очень четко. Но как ? Я между делом предполагал, может быть где то стоит датчик стекающей воды со стекла, однако щетки срабатывают даже при мелких капельках. Как то еще измеряется влажность на стекле ? В каком месте стекла интересно ?

А оказалось все намного проще …

1 – датчики дождя и освещенности; 2 – зеркала заднего вида; 3 – зона перекрытия действия стеклоочистителей; 4 – ветровое стекло

Датчик дождя и освещенности предназначен для того, чтобы при опознании влаги на стекле включать стеклоочиститель в зависимости от количества осадков с нулевого положения до максимального цикла очищения, или включать фары в зависимости от условий освещения. Включение датчика осуществляется определенными рычагами или выключателями.

Датчик дождя и освещенности состоит из комбинации светочувствительных элементов и светодиода. Все части смонтированы на плате в корпусе датчика. Оптический элемент перекрывает корпус датчика и ветровое стекло. Задачей оптического элемента является фокусирование и выравнивание исходящего и входящего света. Весь датчик прикреплен к ветровому стеклу при помощи клеящей фольги. Для распознавания дождя используются светодиод 6 и фотодиод 8.

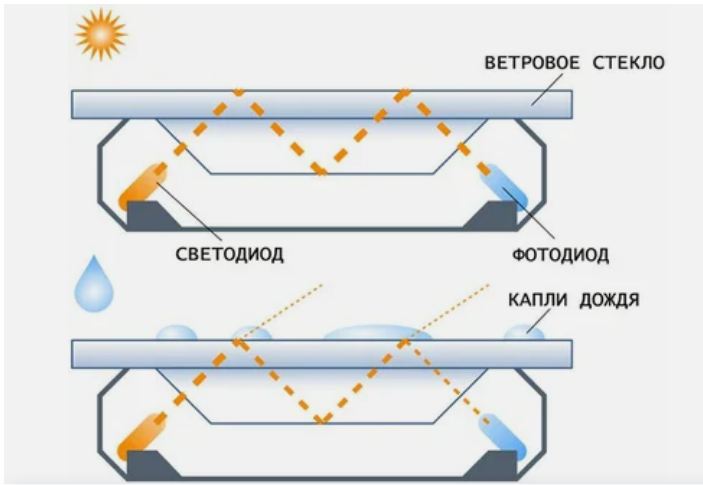

Принцип работы датчика дождя состоит в том, что свет, исходящий от светодиода, частично отражается на поверхности стекла и, сфокусировавшись через оптический элемент, попадает на фотодиод. Если на улице сухо, весь свет отражается обратно и попа­дает на фотоприемник (так рассчитана оптическая система). Поскольку луч моду­лирован импульсами, то на посторонний свет датчик не среагирует, как телеви­зор, «не видящий» чужой пульт. Степень отражения света от диода и таким образом количество света, который попадает на фотодиод, изменяется, если стекло покрыто каплями воды или имеет водяную пленку. Чем сильнее увлажнение, тем меньше отражение преломленного света. На основании этого для определения количества осадков используется выходной сигнал фотодиода. Это фиксиру­ется сенсором, и контроллер рассчитывает подходящий режим работы стеклоочи­стителя. Время реагирования на распознавание дождя, т.е. время, затраченное между распознаванием осадков и подачей выходного сигнала на стеклоочиститель, составляет менее 20 мс.

1 – ветровое стекло; 2 – свет удаленного источника; 3 – проникающий внешний свет; 4 – капли дождя; 5 – оптический элемент; 6 – светодиод; 7 – дистанционный фотодиод-датчик; 8 – фотодиод; 9 – фотодиод-датчик внешнего освещения

Для распознавания света применяются дистанционный фотодиод 7 и датчик внешнего освещения 9. Датчик 9 охватывает световые условия непосредственного пространственно вокруг автомобиля и служит для авто­матического включения фар, а дистанционный датчик 7 – световые условия на расстоянии до трех длин автомобиля по направлению движения.

Система распознает в целом уменьшение или увеличение освещенности и включает или выключает свет фар. Из разности сигналов обоих датчиков система, например, может определить, что автомобиль въезжает в туннель и, таким образом, свет фар включается не позднее въезда в туннель. Логика системы действует таким образом, что свет отключается лишь тогда, когда датчик света определит достаточное значение освещенности. Если наряду с распознаванием света активно также распознавание дождя, то система включает фары и при сильных осадках.

1 – анализ внешней освещенности; 2 – анализ разности освещенности; 3 – анализ дистанционной освещенности; а – разница освещенности меньше, чем значение порога включения, свет выключен; б – разница освещенности больше, чем значение порога включения, свет включен

Вот еще 5 мифов о работе датчика дождя

Миф №1 мы уже развеяли: датчик дождя НЕ активируется от удара капель по стеклу, а также вибрации и иных механических воздействий. Работа датчика дождя основана на действии фотоэлементов. Если бы датчик реагировал на удары, щетки бы усердно стирали со стекла мух, комаров и мелкие камушки.

Миф №2: «Датчик дождя не работает ночью». Как мы уже выяснили, работа датчика дождя построена на принципе отражения инфракрасных лучей. Их свойства не зависят от освещенности. Иначе бы, например, пульты дистанционного управления не работали в темноте.

Миф №3: «При замене стекла с датчиком дождя придется попрощаться». Не придется: многие производители предлагают автостекла с местом под датчик дождя. Например, в компании Олимпия можно приобрести стекла под датчик дождя для большинства иномарок: Тойоты Камри, VW Passat, Audi A4 и других автомобилей.

Миф №4: «На лобовое стекло с датчиком дождя нельзя клеить полосу тонировки». Можно: в этом случае в тонировочной пленке вырезается отверстие под датчик. Главное, чтобы тонировка стекол была сделана по ГОСТу.

Миф №5: «Датчик дождя бесполезен зимой». Так как работает датчик дождя, реагируя на капли воды, а не снег, зимой он функционирует хуже. Однако если в автомобиле есть обогрев стекла, падающий снег сразу тает, превращаясь в воду, и работа датчика дождя будет в норме.

Интересные факты про датчики дождя

— Концерн General Motors проводил первые эксперименты по созданию датчиков дождя еще в 1950е годы. Датчик создавался для культовой модели — Кадиллак Эльдорадо. Но технологии были далеки от совершенства: между тем, как работает датчик дождя на современном автомобиле, и первыми опытами инженеров GM стоят десятилетия конструкторских разработок.
— Одним из первых серийных автомобилей с датчиком дождя стал Nissan Silvia – спортивное купе. В 2000х годах датчики дождя появились на автомобилях марок Volkswagen, Cadillac и других ведущих производителей.
— Работа датчика дождя используется не только в автомобильной промышленности, но и в сельском хозяйстве, для управления системой полива. — «Полевые» датчики имеют иной принцип работы, нежели автомобильные: в них имеются гигроскопичные диски, которые во влажном состоянии увеличиваются в размерах, а при высыхании – сжимаются. Тем самым регулируется подача воды. Интересно, что некоторые датчики имеют встроенный индикатор температур, который останавливает подачу воды, если температура опускается ниже нуля.

Форум Шкода Кодиак

Внимание! Если у вас не получается зарегистрироваться или восстановить пароль на форуме, с вероятностью 90% письмо с активацией лежит у вас в спаме. Если есть с этим сложности, пишите на почту или через «связаться с администрацией». Разберемся.

Страхование для одноклубников от Insurance Team.
Технический центр Агранд. Авто РТ (Москва, СВАО)
PetranVAG: активации, доп. оборудование, чип тюнинг.
SKODA KAROQ клуб : сайт, форум
Внимание! Оскорбления, любое разжигание вражды и ненависти, комментарии о политике и геополитике, публикация «фейков» и непроверенных «новостей» строго запрещены. За этим неизбежно следует снос постов и бан.

Устройство и принцип работы датчика дождя в автомобиле

Еще недавно функция автоматического включения стеклоочистителей устанавливалась только на дорогих автомобилях, а сейчас датчик дождя интегрируется и в комплектации бюджетных моделей. Подобные системы предназначены для увеличения комфорта управления транспортным средством и помощи водителю в процессе движения.

Что такое и где расположен датчик дождя в автомобиле

Датчик дождя в автомобиле используется для распознавания осадков и включения стеклоочистителей при необходимости. В обычной ситуации водитель самостоятельно следит за погодными условиями и работой щеток, отвлекаясь от концентрации на дороге, но автоматическая система способна сама реагировать на уровень осадков. В зависимости от интенсивности дождя или снега, датчик вырабатывает управляющий сигнал и регулирует режимы работы щеток и их скорость.

Как правило, датчик размещается на лобовом стекле, в месте, которое не будет закрывать водителю обзор дороги. Для этого подходит пространство за зеркалом заднего вида.

Выглядит сенсор как небольшое считывающее устройство, расположенное с обратной стороны лобового стекла. В зависимости от конструктивных особенностей, он может не только включать очистители, но и распознавать уровень освещенности для включения фар. Устройство крепится к лобовому стеклу с помощью специальных составов.

Основные функции и назначение

Разобравшись с тем, что такое датчик дождя автомобиля, необходимо понять назначение и основные функции устройства:

• идентификация дождя и снега;
• анализ загрязненности лобового стекла;
• управление стеклоочистителями, а также регулировка режима их работы;
• автоматическое включение света при недостаточной освещенности (в случае комбинированного датчика).

У датчика осадков есть и существенные недостатки, включая ложное срабатывание при попадании воды в зону анализа или несрабатывание при заливе стекла грязью или водой от соседних автомобилей. Также управляющая схема автомобиля может не включить омыватели, что приведет к размазыванию грязи по стеклу и ухудшению видимости. Любая автоматическая система не исключает изъяны и ошибки. К примеру, включение щеток обычно происходит с небольшим запаздыванием, а за это время водитель может самостоятельно очистить стекло.

Производители постоянно ведут работу по улучшению функциональности и уменьшению погрешностей датчика дождя.

Устройство и конструктивные особенности

Изначально для определения степени осадков использовалась простая схема от американских производителей. На лобовом стекле устанавливались специальные пленки, которые проводили сопротивление, а измерительная система анализировала изменение параметров. Если сопротивление падало – автоматически включались в работу щетки. Но конструкция имела ряд недостатков, поскольку срабатывала от большого количества ложных факторов, включая прилипших к стеклу насекомых.

В начале 80-х годов конструкторы стали разрабатывать устройства, состоящие из светодиодов и фотодиодов, которые реагируют на изменение угла преломления света. Это позволило увеличить точность измерений и снизить количество ложных срабатываний.

Датчик определения осадков представляет собой корпус, внутри которого находится плата и оптические элементы. Основные компоненты устройства:

• фотодиод;
• два светодиода; (при наличии);
• блок управления.

В момент обнаружения повышенного уровня осадков датчик генерирует управляющий сигнал для включения стеклоочистителей, а также управляет интенсивностью их работы.

Устройства определяют уровень и силу дождя, а также другие виды осадков и загрязнений стекла. Это позволяет увеличить эффективность и чувствительность работы системы.

Принцип работы

Принцип работы датчика основывается на работе фоточувствительных полупроводниковых элементов и законах преломления света. Идея заключается в том, что светодиод генерирует луч света, а фотодиод его воспринимает.

1. Светодиод посылает импульсные лучи, которые фокусируются через оптический элемент.
2. Световой сигнал отражается и попадает на фотоприемник, который анализирует количество света и степень отражения.
3. Для защиты от ложных срабатываний луч света направляется в фотодиод импульсами. Даже в случае попадания сторонних световых потоков система защищена от ложного срабатывания.
4. Чем хуже воспринимается световой сигнал фотоприемником, тем выше система определяет значение уровня осадков и регулирует работу стеклоочистителя.

Более сложные системы предусматривают дистанционный фотодиод и датчик внешнего освещения, которые анализируют условия вокруг транспортного средства и включают фары без участия водителя.

Как включить датчик дождя

Если в машине нет датчика от производителя, его легко купить и установить самостоятельно. Компании, выпускающие подобные технические устройства, разрабатывают детальную инструкцию по монтажу и настройке системы.

Примерная пошаговая инструкция, как включить штатный датчик дождя:

1. Найти подрулевой переключатель, отвечающий за работу стеклоочистителей и омывателя.
2. Повернуть кольцо переключателя из начального положения в значение от 1 до 4. Чем выше показатель, тем больше чувствительность элемента.
3. Проверить работоспособность системы.

Отключить работу функции можно только с помощью перевода регулятора в нулевое положение.

Как проверить работоспособность

Для этого понадобиться простая вода и распылитель. Пошаговая инструкция, как проверить датчик своими руками:

• включить датчик дождя;
• нанести воду с помощью распылителя на лобовое стекло;
• дождаться срабатывания системы в течение 20-30 секунд.

Перед началом проверки необходимо перевести датчик в чувствительный режим. Для большей точности проводят испытания в нескольких режимах работы.

Все системы имеют защиту от ложного срабатывания, поэтому необходимо равномерно наносить воду на лобовое стекло в течение 20 секунд. В противном случае автоматический комплекс не сработает и не включит щетки. В качестве альтернативы можно использовать компьютерную диагностику.

Датчик осадков позволяет в автоматическом режиме следить за погодными условиями, а в случае дождя или снега — включать очистители. Хотя система имеет ряд недостатков, она значительно облегчает процесс вождения.

Датчик дождя и света — как он работает

Исходя из названия, сразу можно определить для чего собственно нужено подобное устройство. Благодаря своему функционалу датчик собирает информацию об окружающей обстановке погоды и при необходимости подает команду на очищающие лобовое стекло дворники, а также фары автомобиля, если они оснащены автоматическими омывателями или если в комплекте идет функция датчика света. В настоящее время эту опция все чаще встречается даже в базовой комплектации автомобилей.

Для чего нужен датчик дождя и света

Датчик включит дворники и фары при необходимости

Основная задача датчика – автоматическая подача команды на включение дворников, подача омывающей жидкости и включение фар. В условиях дождя и плохой видимости водителю приходится отвлекаться от управления автомобилем и подавать омывающую жидкость на стекло или переключать фары. Все это создает помехи, и соответственно уменьшает безопасность дорожного движения. К тому же датчик помогает регулировать интенсивность работы дворников в зависимости от уровня непогоды.

Виды и модели датчиков

Если на автомобиле не установлен подобный датчик, его можно поставить самостоятельно или обратиться в автосервис. Приобрести такие девайсы можно в автомагазинах или специализированных интернет-каталогах.

Стандартный датчик дождя

Основные виды датчиков:

• отдельный датчик дождя;
• отдельный датчик света;
• совмещенный датчик света и дождя.

Каждый из них отвечает за свою область. Комбинированный датчик реагирует на дождь и изменение освещенности. В магазинах российских городов в продаже имеются датчики как отечественных производителей, так и иностранных. Во втором случае, это чаще всего оборудование китайского производства, что обусловлено в первую очередь низкой ценой.

Принцип работы датчика

Принцип работы датчика дождя

Многие считают, что датчик дождя реагирует на капли воды. Это утверждение в корне не верно. Принцип работы этого устройства основывается на отправке и обратном приеме сигнала. Луч, который фокусирует датчик, при сырой погоде передается обратно с другой скоростью. На основании разницы данных датчик с помощью специальной платы передает сигнал на основные устройства автомобиля. Это могут быть дворники, омыватель стекла, фары или климат контроль. После получения команды с датчика эти устройства начинают работать без участия водителя. С датчиком света все просто — фотоэлемент непрерывно фиксирует объем света попадающий на него и если этот объем недостаточный, проще говоря на улице темнеет и видимость ухудшается — ближний свет фар автоматически включится. Также он включится при въезде в туннель, а на выезде из него спустя небольшое время отключится, так как баланс света восстановится.

Стоит отметить, что не всегда датчик срабатывает идеально вовремя, иногда может опоздать и придется срочно включать дворники вручную, либо наоборот — включить слишком частый режим работы дворников при слабом дожде. Но как правило на большинстве автомобилей эта проблема не проявляется часто или очень сильно мешает вождению.

Как включить или выключить датчик и света

Включается датчик там же, где и “дворники”

Включение и выключение датчика дождя производится с помощью поворота специального переключателя. Чаще всего он расположен на подрулевом переключателе омывателя и дворников. На нем нанесены отметки от 1 до 4-5. С помощью отметок регулируется чувствительность датчика. Также в некоторых моделях предусмотрена функция «Авто». Переключая датчик в это положение, водитель предоставляет ему возможность работы в автоматическом режиме. Этот же переключатель часто отвечает за частоту работы дворников. Для автоматического режиме для датчика света достаточно переключить положение тумблера фар в положение «auto», располагается он чаще где-то за переключателем поворотников с левой стороны от водителя.

Стоимость датчиков дождя в России

В зависимости от функциональности и производителя цена на такие датчики может варьироваться от 2 000 рублей до 9 000 рублей. Если в устройстве предусмотрена передача команды на климат-контроль для просушивания и обогрева стекла, то оборудование может стоить дороже.

Лучшие датчики по мнению покупателей

Универсальный датчик дождя Ksize ДДА-55

Универсальный датчик дождя Ksize ДДА-55

Датчик работает со всеми типами автомобильных стекол. На точность не влияет состояние стекла: запотевшие или грязные окна не мешают работе устройства. Стоимость — в среднем по рынку 2 100 рублей. Оценка покупателей — 5 из 5.

Quantoom RLS-01

Quantoom RLS-01

Функциональный датчик с быстрым откликом подходит для любого автомобиля. Прост в установке. Устройство автоматически настраивается на нужный режим в зависимости от типа лобового стекла. Примерная сСтоимость — 3 600 рублей, оценка владельцев — 4.9 из 5.

Применение подобных датчиков дождя и света способно облегчить управление автомобилем в любых погодных условиях, при этом сделать езду максимально комфортной. Самостоятельная установка датчика дождя — довольно хлопотное дело для тех, кто смутно представляет себе электронику автомобиля, поэтому лучше обратиться к специалистам.
