Установка Teyes CC3 360 ч.2 — Круговой обзор в Pajero 4. Боковые зеркала.
Боковые зеркала, душу мою радуют.
Сможете вы напевать как сделаете это)
TLDR: Ёбко, но отдавать 15 000 за установку… Пф. Надеюсь мой пост об этом сэкономит вам кучу времени.
Уже 3 месяца у меня лежал круговой обзор для магнитолы.
Сама магнитола все это время радует, а до кругового обзора все руки не доходили. Думал отдать установщикам, но это не наш метод!
Сегодня нашлась минутка на начало этого скользкого, как я думал, пути.
Я начал с самого сложного — боковые зеркала. Решил их открутить на улице и дома сделать все работы.
Сама разборка (на оба зеркала 10 минут):
Для того чтобы снять само зеркало в сборе надо:
— отщелкнуть треугольник твиттера. Он держится на клипсе и направляющих. Тянем легонько на себя до щелчка и потом вверх.
— отсоединить аудиопроводку
— крестовой отверткой открутить винт что под твиттером и немного отогнуть панель со стороны зеркала.

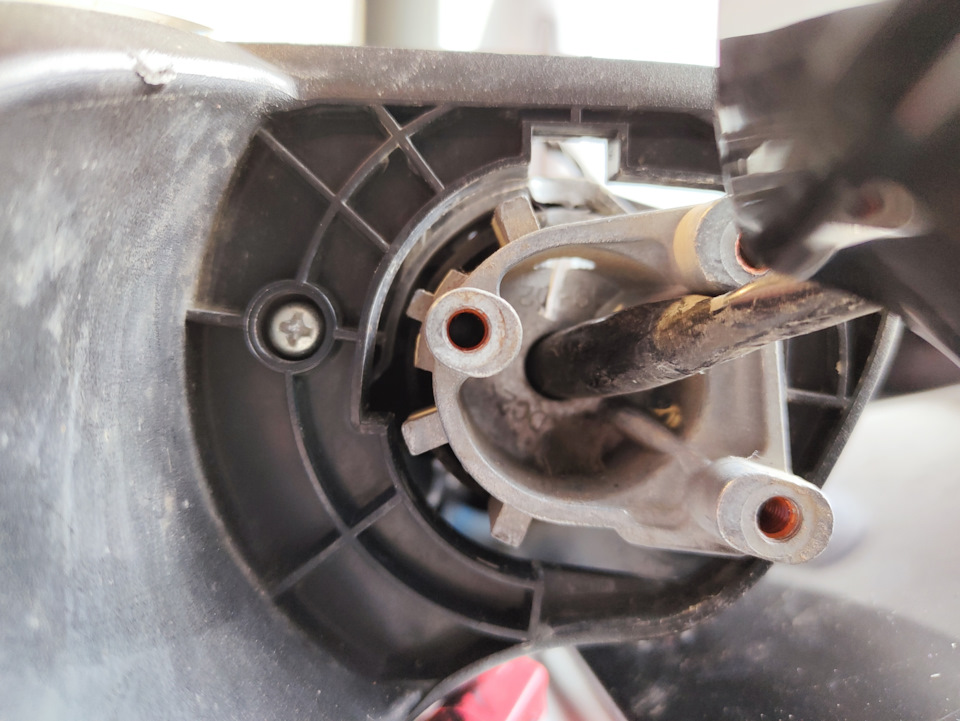

— ключом на 10 открутить 3 болта зеркала
— отсоединить проводку зеркала
— снять)
Установка.
На первое зеркало потратил часов 6(много времени ушло на примерки, полный разбор зеркала и воспоминания как собрать это обратно). Если бы не комментарии от первопроходца voenspecz , то я бы потратил еще больше времени. Но все равно некоторые моменты пришлось на месте придумывать. На второе уже ушло 20 минут!

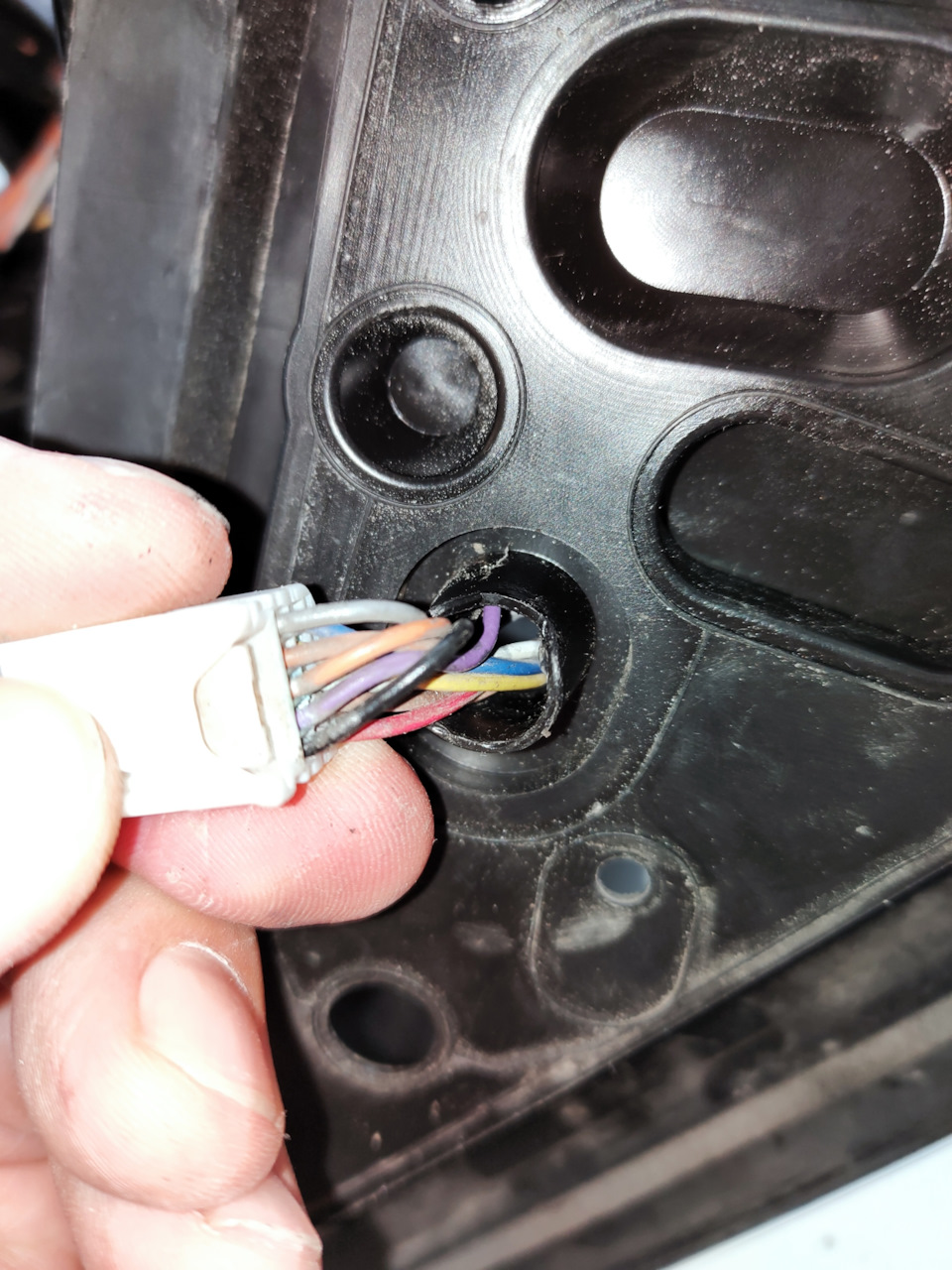

Выбирал куда поставить камеру, как проложить провода. После долгих примерок я отбросил вариант с полностью штатным каналом, через который проходит жгут проводов управления зеркалом, поворотник, вежливая подсветка и подогрев.
— Там на самом деле есть место под провод камеры.
— Но тогда возможен вариант перетирки проводов в процессе складывания раскладывания. Так как уж слишком все в притык получится. Вариант с освобождением проводом от оплетки кабеля я отбросил, так как там один кабель или экранирован или другой просто по-экономному внедрен без изоляции.
— Вариант с расширением канала я отложил, так как мне показалось, что на нём есть физическая нагрузка при складывании/раскладывании и на ослабленном канале нагрузка будет излишняя
— Ещё свободу действия ограничивает сама длина провода камеры, её оказалось на 10 см меньше чем я бы этого хотел, .придется соединять провод камеры с удлинителем не в районе панели двери, а под треугольником твиттера. Если бы я прокладывал кабель камеры полностью по штатным местам, то его бы однозначно не хватило.
— да и проводка не снималась со штекера. Решил не ломать, я умею)
В итоге был выбран путь сверления неповоротной части каркаса зеркала.

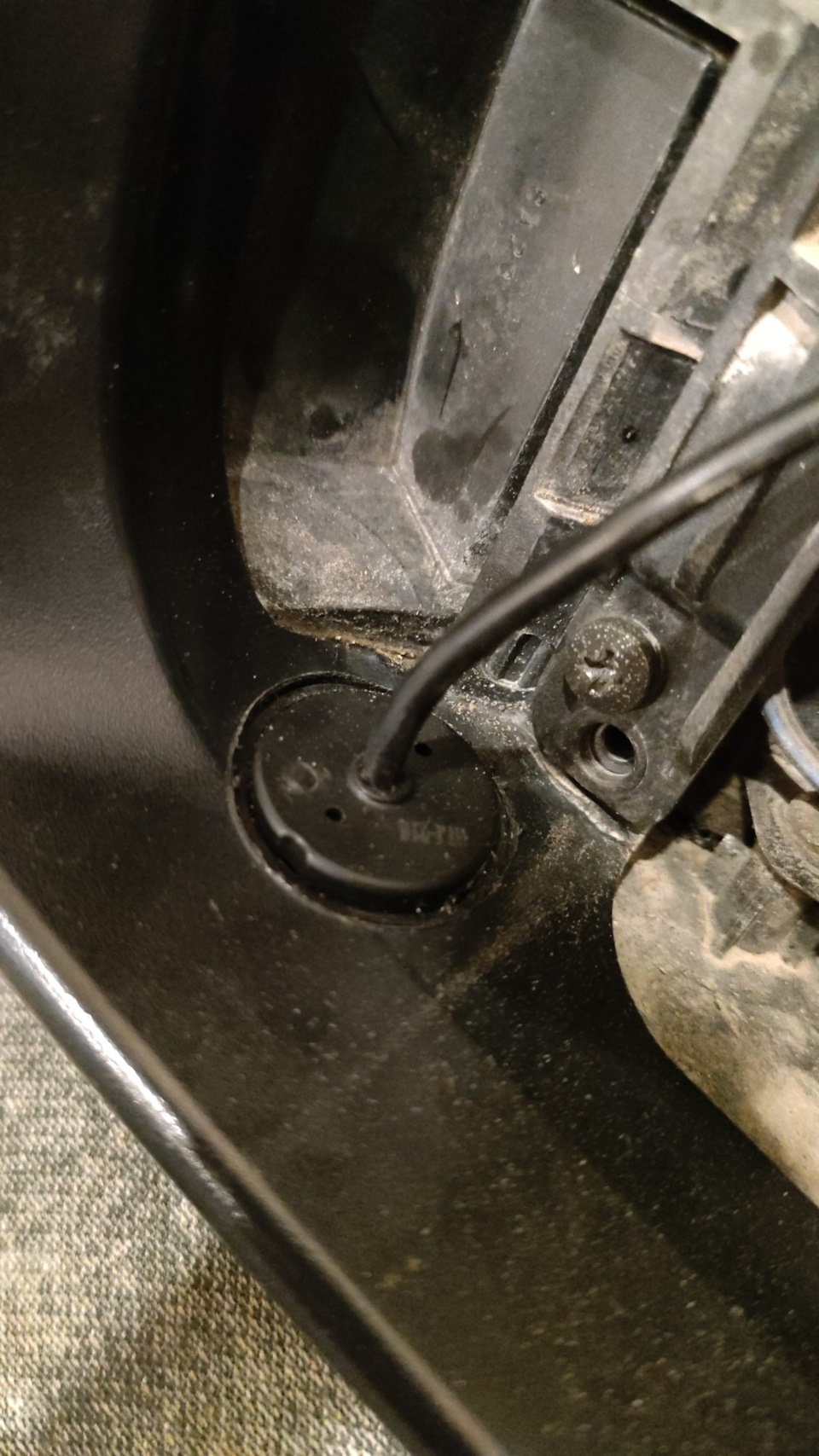

Дополнительно я защитил провод от возможной перетирки гранями просверленного отверстия с помощью куска шланга от стиралки. Идеально подошел.

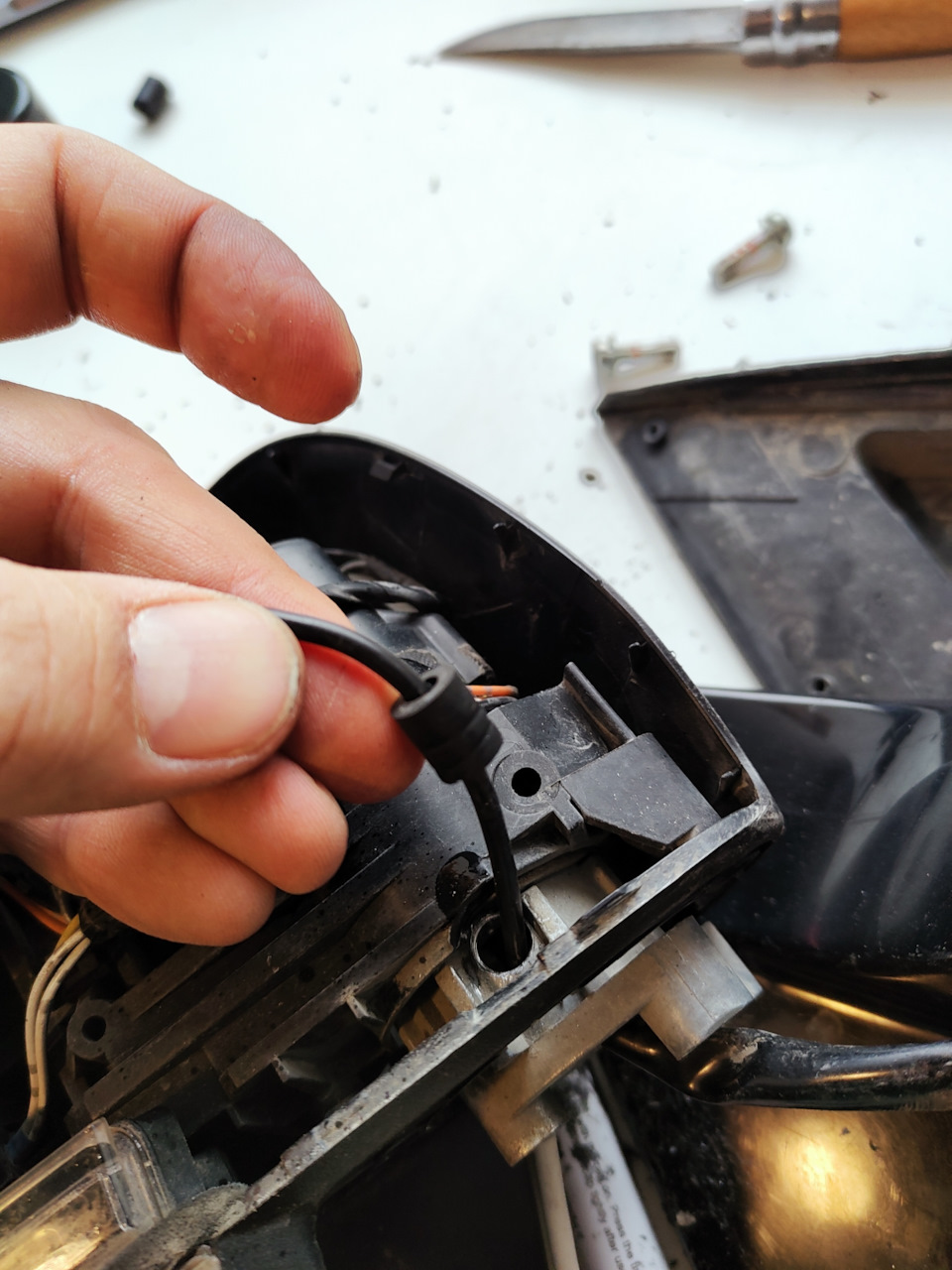

Нужен небольшой запас провода чтобы не порвало ничего при складывании зеркала
Попутно заменил повторитель поворота правого зеркала спасибо ув. Abrakadabra750 что расстался с деталькой). Подлечил рамку зеркала (она уже была коцаная).
Для того чтобы установить саму камеру нужно:
— снять зеркало, для этого за низ зеркала дергаем на себя. Нежно. До щелчка. Потом тянем вниз.

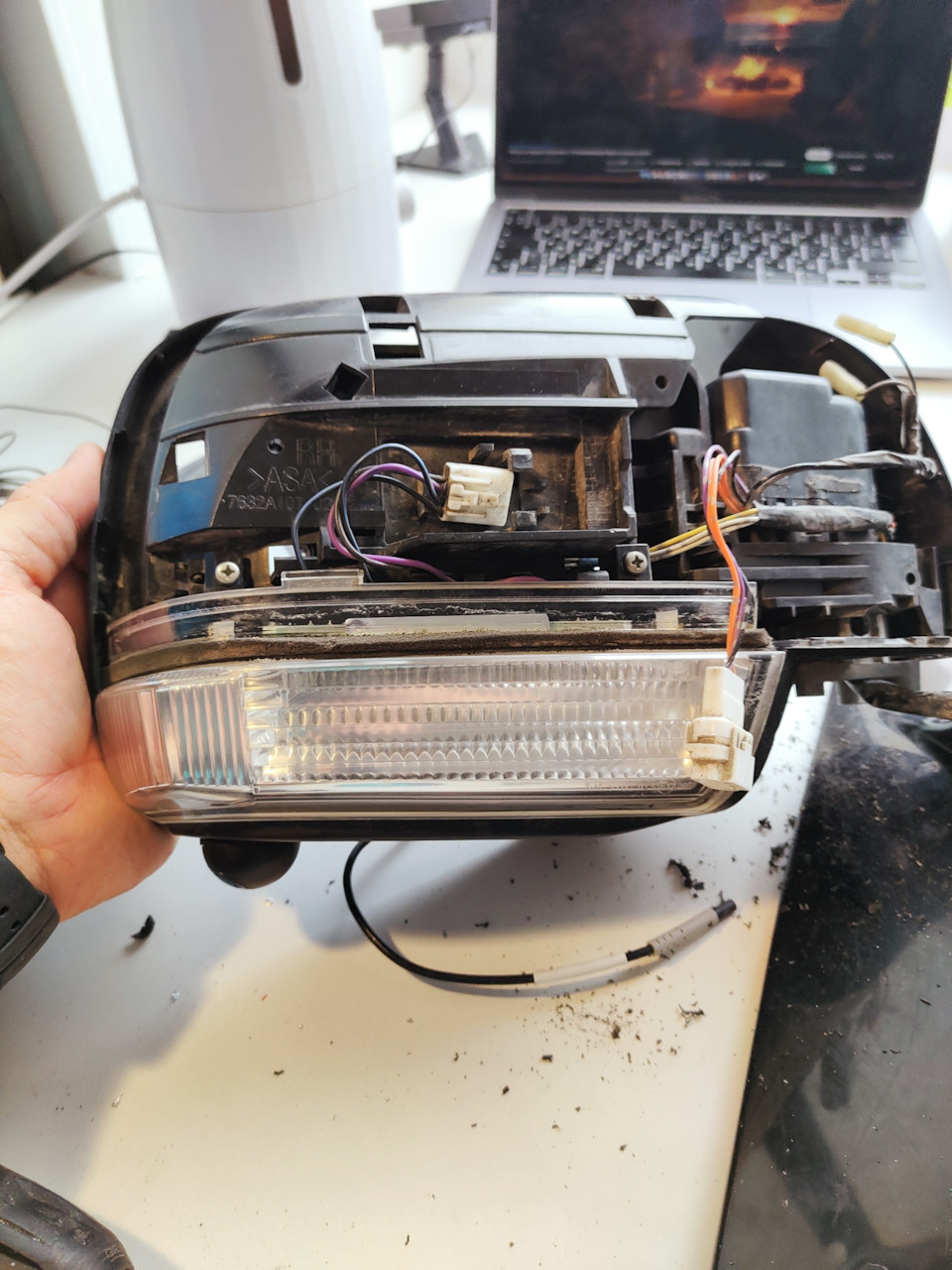

— снять декоративный колпак, удобно смотреть чем он там крепится когда уже зеркало снял. Я делал наоборот сначала снял колпак и сломал одно крепление.
— открутить повторитель поворотника. Он держится на трех винтах, два снаружи и один внутри
тут видно два винта, один еще под зеркалом с внешней стороны, а справа на каркасе уже виднеется дырка под проводку
— просверлить дырку под камеру. Мое место совпало с решением voenspecz , так как это самое удачное. Не задевает ни за что.
фреза шла в комплекте.

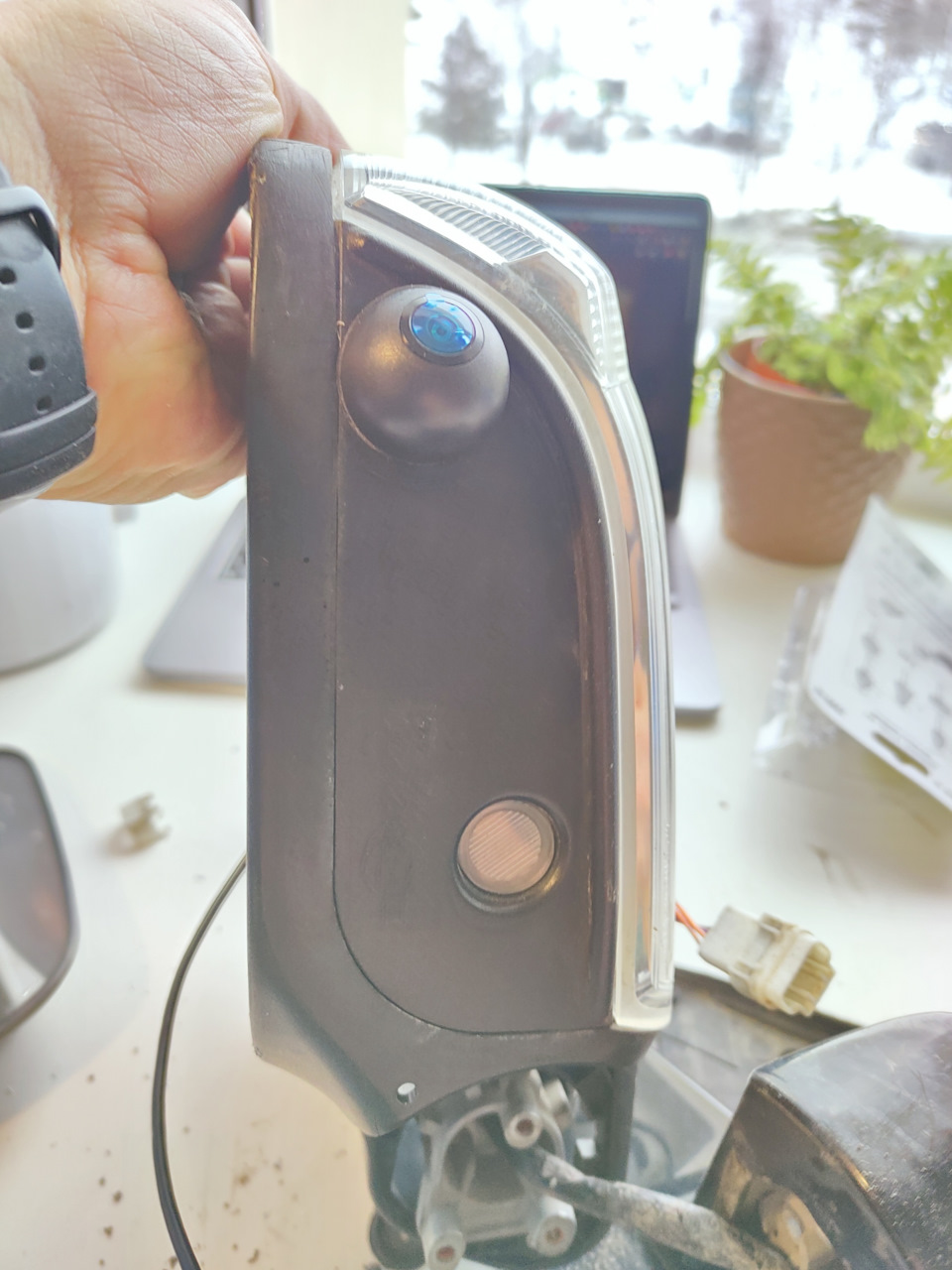

— поставить камеру с проводкой
Как думаете? надо ли герметиком промазать сверху камеры?
— снять заглушку основания корпуса. Там есть паз и с него и надо начинать.
— открутить три винта основания корпуса. Просверлить дырку. Я сверлил сверлом на 8 чтобы влезла защита провода.

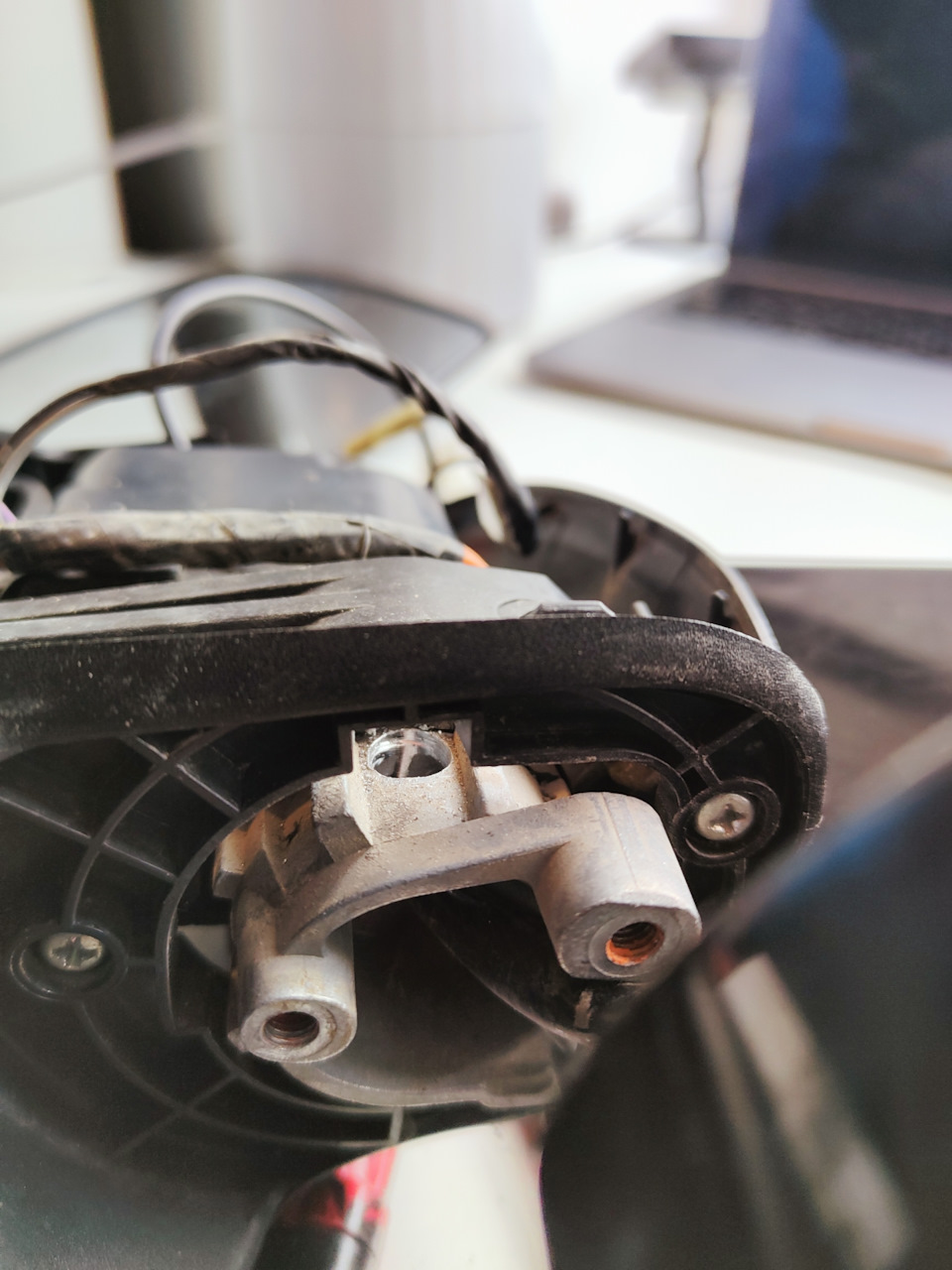

Вот эти три винта
Снять зеркало паджеро 4
В общем разобрался я там.
Там все разбирается как конструктор, самое опасное и солжное снять зеркальный элемент не повредив, нужно просто в праильном месте применять отвертку.
Позже если нужно могу приложить фотоотчет.
Тогда исходя из конструкции возможны только два варианта:
1. Плохо вклеен зеркальный элемент (теоретически в этом случае его и потрять можно в пути)
— исправляется его снятием и заменой/нанесением клея/гкрметика/двухстороннего скотча на место крепления и возращением на исходное место
Вот последовательность сборки разборки зеркала заднего вида:
Инструменты: Ключ рожковый/накидной на 10, отвертка крестовая — средняя, отвертка минусовая с широким жалом, изолента, шило/толстая иголка, нож, фиксатор болтов/суперклей.
1. Для снятия зеркала с двери воспользуйтесь Workshop Manual с сайта, там все очень подробно написанно. Единственное, что если пожертвовать удобствами, то можно не снимать полностью накладку на дверь, а только отщелкнуть ее крайближе к петлям. Что дает доступ к разъему и болтам крепления. Нужен ключ на 10, желательно накидной и отвертка крестовая.
alt=»Изображение» />
2. После снятия зеркала/или после окончания экспериментов имеем, зеркало в сборе:
alt=»Изображение» />
3. Необходимо разобрать разьем подключения зеркала:
— отщелкиваем желтый фиксатор (со стороны проводов) разъема, чтоб было возможно вынуть коннекты. (силу использовать без фанатизма, пластик мягкий)
— используя шило/иглу с торца вынимаем из разъема провода с коннекторами. Они защелкиваются. (силу тоже применять нет необходимости все легко и непринужденно)
4. Снимаем резиновый уплотнитель:
— разматываем липкий паралон с провода
— откручиваем болтик(если не открутили при снятии зеркали/или зеркало новое)
— аккуратно снимаем с провода уплотнитель
5. Отсоединяем крепление зеркала от самого зеркала:
— откручиваем 3-и болта снизу. (посажены на фиксатор, стронуть не просто, будте аккуратны)
— после того как открутили аккуратно снимает крепление с провода.
6. Снятие зеркального элемента:
— Необходимо обмотать минусовую отвертку изолентой, дабы не покоцать пластик.
— на элементе 3-и защелки расположенные в середине зеркала(справа, слева и снизу) + сам элемент посажен на клей (см. рисунок ниже).
— для снятие необходимо зеркальный элемент поставить в крайнее положение и аккуратно отверткой уперев её в ребро жесткости элемента и край корпуса постепенно преодолевая «тянучесть» клея снять с защелки и отлепить. (будте аккуратны с применением силы)
— отсоединяем провод подогрева:
— если разъем то отщелкиваем ножом/шилом (не оторвите от зеркала)
— если контакт, то придерживая ответную часть на зеркале снимаем контакт
alt=»Изображение» />
alt=»Изображение» />
7. Снятие электропривода:
— элементарно откручиваются 4-е болта
— аккуратно вынимается наружу.
8. Разборка корпуса:
— корпус состоит из двух частей — рамка и сам корпус, соедены защелками
alt=»Изображение» />
alt=»Изображение» />
Как правильно разобрать боковое зеркало заднего вида?
Зеркало заднего вида необходимо каждому автомобилю. Они не бывают одинаковыми на разных моделях машин, но выполняют единственную функцию – расширяют кругозор водителя.
К сожалению, частой проблемой становится поломка этих элементов автомобиля. Наиболее уязвима эта часть машины на автостоянке. Любой «сосед» может случайно сбить зеркало. К сожалению, при поломке такого рода выход только один – снять поврежденную часть и установить вместо нее новую. Однако, такая печальная ситуация не единственный повод для смены зеркала. Этот навык потребуется и при перекраске авто или если зеркальная поверхность поцарапана или треснула.
Боковое зеркало заднего вида
Как снять боковое зеркало заднего вида своими руками
Этот аксессуар не настолько прост, как кажется. Чаще всего, в него встроены различные устройства. Например: повторители поворотов, светодиоиды, детали подогрева. По этой причине перед снятием зеркала необходимо сбросить отрицательный заряд с аккумулятора. Это нужно для того что бы минимизировать вероятность появления короткого замыкания во время проведения работ.
замена бокового зеркала заднего вида
Инструменты, которые потребуются для данного ремонта найдутся в каждом гараже. К ним относятся: набор отверток разного размера, бытовой фен, пластиковая лопатка, изолента, небольшой кусок мягкой ткани, гаечный ключ. Кроме того пригодится внимание к деталям, осторожность и желание сделать все правильно.
Процесс снятия. После того как с аккумулятора автомобиля сброшен отрицательный заряд. Можно приступить к демонтажу. Для этого нужно открыть дверь автомобиля, снять ручку изменения угла зеркала.
Процесс снятия ручки изменения угла различается на отдельных моделях автомобилей. Например, на некоторых достаточно потянуть ручку на себя для того что бы она вышла из пазов. На других моделях ее придется выкручивать против часовой стрелки или, перед тем как снять, нужно будет выкрутить болты, на которых она держится.
Для того, что бы снять зеркало, нужно найти болты, которые удерживают его. Как правило, они находятся под декоративной подкладкой и расположены так, что бы их не было видно. Декоративный скрывающий элемент нужно снять. Часто вместе в ней снимается резиновая прокладка. Важно не потерять ее по причине того, что эти элементы не продаются в магазинах отдельно, кроме некоторых исключений. Когда скрывающая накладка снята, болты хорошо видны. Их нужно открутить кроме того, во избежание путаницы при сборке, лучше всего сфотографировать местоположение разноцветных проводов.
Как разобрать боковое зеркало заднего вида
Это потребуется если, например, зеркальный элемент разбился и его нужно заменить. Он закреплен в корпусе пластмассовыми защелками. Как правило, они находятся с обратной стороны от зеркальной поверхности. Количество данных креплений отличается на различных моделях автомобилей. Для того что бы пластиковые крепления стали более управляемыми, нужно их подогреть. В этом может помочь обычный фен. Струю теплого воздуха нужно направлять на всю поверхность стекла. Обычно хватает пары минут. Кроме обычного, бытового фена существует и строительный. Однако, данную операцию лучше не проводить с его помощью. Дело в том, что последний может разогреть пластик до температуры плавления и повредить крепления.
Когда защелки из-за тепла становятся более мягкими, нужно взять пластиковые лопатки или плоскую отвертку. Использовать металлический предмет, нужно предельно аккуратно он может поцарапать стекло или корпус. Методом рычага нужно выковырять зеркало с креплений.
пластиковые крепления – не единственное, что связывает зеркало с корпусом. Кроме них может быть клей или провода. Нужно отсоединить все лишние элементы.
Ставить зеркальную поверхность обратно намного проще – нужно всего лишь совместить защелки в нужном порядке и надавить на поверхность зеркала.
Полезные советы
Под лопатку или отвертку нужно подложить небольшой лоскут мягкой ткани, это поможет избежать повреждения внешней части зеркала.
При снятии зеркальной поверхности с креплений отверткой, ее нужно замотать изолентой. Так снижается риск повреждения остальных элементов.
боковое зеркало заднего вида
Если зеркало крепилось и на клей в том числе, необходимо вернуть этот слой. Важно использовать правильный, подходящий клей. Для этих целей существует три разновидности: химически отвердаемые, светоотвердаемые, эпоксидные составы. Последний подействует как надо только в том случае, если хорошо просохнет. Иными словами, деталь должна быть прижата в нужном состоянии на протяжении десяти часов. Светоотверждаемые клеевые смеси должны подвергаться воздействию ультрафиолета. Для него потребуется лампа, солнечного света недостаточно. Отлично подойдет клеевая смесь, обладающая способностью отвердевать при помощи химических процессов.
Ни в коем случае нельзя использовать обычный суперлей и клейкую ленту. Эти средства не обладают нужными свойствами, и зеркало со временем обязательно упадет.
Ремонт левого зеркала заднего вида.
Ремонт левого зеркала заднего вида. ⇐ Grandis
Модератор: еще один max
Бывают в жизни огорчения, иногда на пустом месте и откуда не ожидаешь.
Выхожу утром во двор — глядь-а левое зеркало висит. Притом, что сложено было, думаю: как его задеть то могли?
В итоге дворник рассказал, что какая то закомплексованная пьянь, предварительно разбив пустую пивную бутылку об асфальт (ладно хоть не о лобовое), срывала злость вначале на мерсе рядом стоящем, затем перешла на мою машину. Дворник услышал, прикрикнул и пьянь, шатаясь, поползла в подворотню. Самое обидное, что я слышал, как сигналка сработала, но как то внимания не обратил даже, да и занят был с малым, даже времени не было в окно выглянуть, я машина прям под окном стояла.
В-общем прошу у знатоков совета: что делать теперь. Примотал на скотч зеркало, доехал до тещи и обратно: итого почти 600 км. Вроде держится. Регулировка работает, обогрев тоже, но не складывается, естественно:)
Теперь думаю: смогу я его снять и склеить (купил клей, достойный вроде) или попал на новое? Пробовал снимать у тещи: внизу 3 шурупа, открутить не смог их нифига (не пинайте ногами). Отвертка прокручивается — ну никак:(
Или оно по-другому снимается? Или вообще не тратить время на это? Тогда насколько я попал? Где то читал тут, как кому-то камаз зеркало снес, вроде человек заклеил.
Машинку люблю, купил в июле с большим пробегом, почти 176000 км, 2006 г. Уже отъездил 12000. Купился на отличное состояние и полное обслуживание в Рольфе + гарантия 3 месяца. И не пожалел. Но не подумал о ТО 180 000 . Обошлось летом у неофициалов в 32000 с заменой всех ремней, роликов, помпы и т.д.
Вчера поменял резину. От старого хозяина осталось 3 зимних финских колеса Нокиан Хакка 4 в отличном состоянии, а четвертое с грыжей:( Пришлось купить 2 шины таких же новых, но не нашел финские, только Россия. 2 старых поставил назад, новые на перед. Сегодня по трассе ехал, не понравилось мне как-то. Свист и шум стоит приличный. Может, пока не обкатал их?
Как думаете, смогу я зеркало реанимировать: есть ли способы? Если нет, то как бюджетно решить проблему? Спасибо всем за совет!
Pajero 4×4 Off-Road Club
Снятие бокового зеркала и частичный его разбор
Снятие бокового зеркала и частичный его разбор
Сообщение Губернатор » 12 авг 2012, 09:10
Re: Снятие бокового зеркала и частичный его разбор
С уважением, Андрей
Псакой буду, если вру! 🙂
Re: Снятие бокового зеркала и частичный его разбор
Сообщение Губернатор » 24 окт 2012, 14:17
Re: Снятие бокового зеркала и частичный его разбор
Сообщение kuznetc51 » 24 окт 2012, 14:46
Re: Снятие бокового зеркала и частичный его разбор
С уважением, Андрей
Псакой буду, если вру! 🙂
Re: Снятие бокового зеркала и частичный его разбор
Сообщение Губернатор » 24 окт 2012, 15:37
Re: Снятие бокового зеркала и частичный его разбор
Если не затруднит глянуть и точно измерить, буду очень признателен! Из-за наступающих холодов, тоже боюсь разбирать зеркала, чтобы не сломать их крепления.
С уважением, Андрей
Псакой буду, если вру! 🙂
Re: Снятие бокового зеркала и частичный его разбор
Если не затруднит глянуть и точно измерить, буду очень признателен! Из-за наступающих холодов, уже тоже боюсь разбирать зеркала, чтобы не сломать их крепления. Хотя, для колхоза светодиодов,взамен лампочек, уже все купил. А диаметр хотел бы знать, чтобы максимально подготовиться к этому процессу и все подогнать.
С уважением, Андрей
Псакой буду, если вру! 🙂
Re: Снятие бокового зеркала и частичный его разбор
Сообщение Губернатор » 24 окт 2012, 16:10
Re: Снятие бокового зеркала и частичный его разбор
Сообщение Губернатор » 24 окт 2012, 16:12
Re: Снятие бокового зеркала и частичный его разбор
С уважением, Андрей
Псакой буду, если вру! 🙂
Re: Снятие бокового зеркала и частичный его разбор
Сообщение Губернатор » 24 окт 2012, 16:39
Re: Снятие бокового зеркала и частичный его разбор
Сообщение Губернатор » 25 окт 2012, 00:19
Re: Снятие бокового зеркала и частичный его разбор
ОГРОМНОЕ СПАСИБО!
Вот, что прикупил вчера в Чип-и-Дипе для установки в зеркала. Самые мощные(не сверхъяркие, конечно, но на порядок ярче любых, что я видел в автомагазинах! И с меньшим боковым рассеиванием. Как маленькая фара) светодиоды и держатели к ним.
Осталось все спаять
и установить в зеркала.
С уважением, Андрей
Псакой буду, если вру! 🙂
Re: Снятие бокового зеркала и частичный его разбор
Сообщение Губернатор » 29 окт 2012, 17:33
ОГРОМНОЕ СПАСИБО!
Вот, что прикупил вчера в Чип-и-Дипе для установки в зеркала. Самые мощные(не сверхъяркие, конечно, но на порядок ярче любых, что я видел в автомагазинах! И с меньшим боковым рассеиванием. Как маленькая фара) светодиоды и держатели к ним.
Осталось все спаять
