Как снять подлокотник гольф 4
Модель: Volkswagen Golf Golf 4, Golf IV, MK 4 — Годы 1997-2003
Часть: Центральный тоннель
эксплуатация: Как снять и заменить подлокотник Фольксваген Гольф
Давайте посмотрим, как снять и заменить подлокотник, расположенный над центральным тоннелем Volkswagen Golf. Приводим подлокотник в вертикальное положение; снимаем пластик боковой крышки, торцевым ключом идем откручивать стягивающие штифты того же. После того, как мы удалили штифт, мы отделяем подлокотник от центрального тоннеля автомобиля. Откручиваем отверткой бардачок на тоннеле и снимаем металлическую пластину. Мы устанавливаем новую деталь на туннель и продолжаем сборку в обратном направлении.
Как снять обшивку передней двери Фольксваген Поло
Как снять обивку водительской двери Фольксваген Поло? В этом видео объясняется, как действовать. Прежде чем приступить к разборке, отсоединим клеммы аккумулятора в моторном отсеке. Рычагом поддеваем покрытие ручки (снимаем кусок), затем отверткой откручиваем стопорные штифты в ручке, расположенной внутри дверной панели, откручиваем штифты, размещенные в пластике дверной панели рычаг открывания двери. Рычагом снимите защелки, расположенные по периметру дверной панели автомобиля. Наконец, мы хватаем панель руками и снимаем ее с двери. Отсоединяем тросик рычага открывания дверей, клеммы питания кнопок стеклоподъемников.
Установка подлокотника на Golf 4 Фриц
Заказал его с иБея. Шел буквально две недельки с Польши.

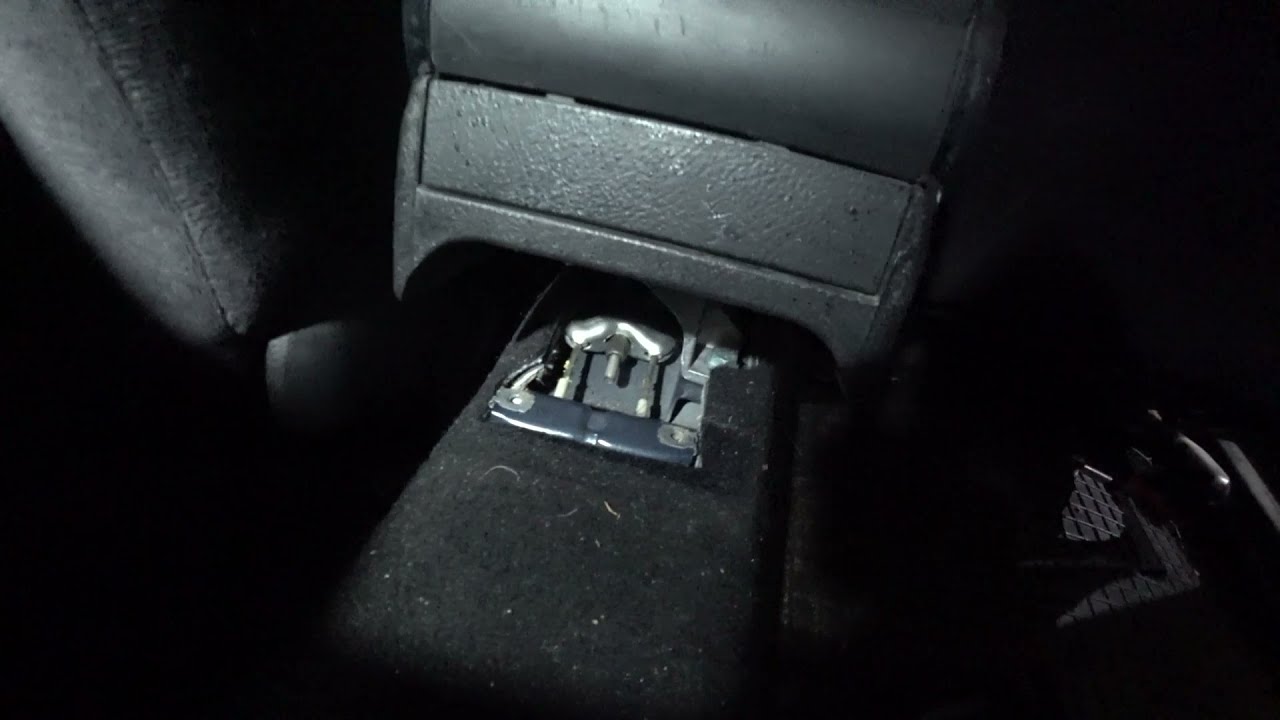

Побежал в авто. Снял пепельницу и задние подстаканники используя этот гайд
На фото ниже нужно открутить левую гайку (цифра 1) на которой сидит болт тросика ручного тормоза.
И сажаем на него пришедший в комплекте болт-гайка (терминология этого элемента мне не известна =)
Одеваем эту железную хренотень на три болта. Те два болта что справа — очень выбесили меня. Так как инструмента у меня нет. Делаю тем что есть. Так вот пришлось пальцем снизу прижимать гайки и болтик точечно посадить на гайку сверху при этом держа фонарик. Ужасть.
В общем все село вот так:
И так это выглядит в готовом виде сзади
А вот так спереди =)
Дело 20 минут. Все очень интуитивно просто. Брал именно тряпчаную поверхность, так как на коже сильно потеет рука. С нашей погодой это бесит, из-за чего кожаные РЕКАРО ужасно красивые, но не практичные. Кстати в подлокотнике места внутри хватает под баночку пива 0.33 мл. =)
Всем отдыхающих локтей и драйва.
Фотоотчет Установка переднего подлокотника VW Golf 4, Bora штатный подлокотник
описываю установку штатного подлокотника в VW Golf4 /Bora. Может быть кому-то это поможет не только установить, но и подобрать з/ч для установки пассатовского и других модификаций.
1. подготовка к установке
1.1 снимаем заднюю пепельницу. открываем до упора "половинки", выщелкиваем сменный поддон. отщелкиваем боковины плоской отверткой.
1.2 разжимаем плоской отверткой фиксаторы пепельницы (по 2 с каждой стороны), снимаем пепельницу.
1.3 выкручиваем 2 торкса, фиксирующие заднюю часть корпуса консоли на центральном тоннеле.
1.4 отщелкиваем полочку. на ее месте будет основание подлокотника.
1.5 откручиваем саморезы под торкс, фиксирующие переднюю часть консоли на тоннеле. справа и слева.
1.6 отщелкиваем консоль вниз-назад
1.7 поддеваем отверткой кнопку бензобака (для европейцев), вытаскиваем наружу и отсоединяем разъем. включаем на максимум ручник и вытягиваем всю консоль вперед вверх.
2.1 крепеж. одного болта нет на фото. сверху справа черный — болт с резьбой в головке.
3.1 куда будем крепить. два отверстия справа (рядом с границей ковролина), и третье — левая гайка крепления ручника (зеленая).
3.2 выкручиваем левую гайку крепления ручника, на ее место наручиваем хитрый болт с резьбой в головке.
3.3 устанавливаем "основание", крепим болтами, все просто. штатные болты оказалось сложно установить (неудобно подлезать) — я взял аналогичные, но длиннее на 5мм.
3.4 через отверстие слева в корпусе основания фиксируем подлокотник к основанию
ВСЕ! работа заняла полчаса в перерыве на обед на корпоративной стоянке в деловом костюме. очень хотелось установить правда, у меня уже есть опыт разборки салона и весь комплект инструмента.
Как снять подлокотник гольф 4
Чтобы можно было полностью разобрать подлокотник или даже опорный кронштейн, необходимо снять обшивку центрального тоннеля; начните с удаления пластика, закрывающего боковую сторону подлокотника, чтобы получить доступ к фиксирующему штифту и иметь возможность отвинтить его, чтобы можно было снять сам подлокотник; в этот момент необходимо приступить к разборке задней части обделки тоннеля, сняв верхнюю часть золовой кладки, затем нижнюю и затем передние крепежные винты обделки; после поднятия пластиковой крышки туннеля можно отвинтить фиксирующие штифты опорной пластины подлокотника.
часто задаваемые вопросы
- Golf 2012-2019 — Как работает навигатор Volkswagen Golf 7?прочитать ответ
- Golf 2012-2019 — Где я могу купить брошюру по эксплуатации и техническому обслуживанию VW Golf 7?прочитать ответ
- Golf 2003-2008 — Сколько стоит бокс на крышу для VW Golf?прочитать ответ
Как заменить передний бампер Опель Корса
Выполняемая обработка будет очень простой и быстрой, просто следуйте этому краткому и простому руководству. Начните с откручивания винтов, расположенных под брызговиком, очевидно тех, что направлены в сторону переднего бампера, эту операцию проведите как с одной, так и с другой стороны. Теперь приступайте к удалению винтов, которые крепят бампер к нижней панели вашего автомобиля, затем поднимите капот, а также удалите винты, которые расположены в верхней части бампера, после того, как эти описанные винты, которые крепят бампер, были удалены. можно смело снимать бампер и отсоединять штекеры сзади.
Как снять подлокотник гольф 4
Подлокотник может быть установлен в нескольких положениях.
Для установки положения подлокотника следует нажать клавишу в торце подлокотника А, подлокотник откинуть вниз и отпустить клавишу. Затем подлокотник поднимайте до тех пор, пока он не займет желаемое положение.
В подлокотнике находится ящик для вещей. Для открывания ящика нажмите клавишу В.
Задний подлокотник
При необходимости подлокотник может быть откинут вниз.
В подлокотнике находится ящик для вещей. Для открывания ящика нажмите клавишу (стрелка 1) и откиньте верхнюю часть кверху в направлении стрелки 2.
Как снять подлокотник гольф 4
Bratt_s3s » 11 апр 2007, 21:00
Viktor M » 11 апр 2007, 22:54
Поздравляю! Отличный пассатовский подлокотник!
Сильно не расстраивайся, сгоняй еще разок на разбор, и попроси, что бы они тебе нижний силуминовый кронштейн обменяли на Гольфовско-Боровско-Октавийный, в остальном — они одинаковые.
Тот что на фотке — от В5-ого 97-00 годов, кронштейн в Гольф не встанет. Крепится он ко всей конструкции одним болтом (переверни кверх ногами — увидишь).
И еще, там одна из трех гаек, которыми он крепится к кузову — специфическая, постарайся и её найти на разборе.
ЗЫ: по чем братья-разборщики в Питере подлокотниками барыжат.
Bratt_s3s » 11 апр 2007, 23:32
Viktor M » 11 апр 2007, 23:37
Штука — это очень хорошая цена, мы по 2000 рэ продаем серые и по 2500 черные, и на сегодняшний день в наличии ни одного нет, все раскупили.
Гольфовский кронштейн — он как-бы трехлапый, и точки крепления к кузову (сами лыпы) находятся в разных плоскостях, в отличии от пассатовского, у которого все три точки — это одна плоскость.
Снимается элементарно, читай внимательней:
Bratt_s3s » 11 апр 2007, 23:41
Viktor M » 11 апр 2007, 23:50
Чертеж из ЭТКи достаточно точно отражает форму кронштейна и переходника:
тебе надо открутить болт 28 от своего подлокотника и снять нижний кронштейн, отдать его разборщикам, а вместо него взять переходник 27 и кронштейн 30, а так же поискать гайку-шпильку 33.
Bratt_s3s » 11 апр 2007, 23:55
Viktor M » 12 апр 2007, 00:14
Дорогой мой! Я про эти машины знаю пратически всё, 10 лет занимаюсь одним и тем же (Г4-Бора-Октавия, Пассат В5-Суперб-А4)!
Снимать надо всю заднюю часть консоли, вырезать в ней дыру в том месте, где сейчас у тебя корманчик с пачку сигатет размером. Мы, например, подлокотники продаем в сборе с этой задней частью консоли, дабы избавить покупателей от колхоза.
Еще сними с подлокотника облицовки поворотного механизма (позиция 26) и посмотри какой на них номер: есть подозрение, что они тоже пассатовские. У пассатовских номер будет начинаться на "3В0" , у гольфовских на "1J0". Если они пассатовские, то их тоже надо обменять на гольфовские, т.к. пассатовские не встанут по-любому.
Спокойной ночи, остальные консультации завтра!
Bratt_s3s » 12 апр 2007, 00:24
steve747 » 12 апр 2007, 07:25
Gygo » 12 апр 2007, 08:47
Вдруг появится СЕРЫЙ — свистни в личку — возьму сразу
Viktor M » 12 апр 2007, 09:19
Шок » 12 апр 2007, 10:34
Viktor M писал(а):
Штука — это очень хорошая цена, мы по 2000 рэ продаем серые и по 2500 черные, и на сегодняшний день в наличии ни одного нет, все раскупили.
А я бы черный взял .
Установка подлокотника на Golf 4 Фриц
Заказал его с иБея. Шел буквально две недельки с Польши.
Побежал в авто. Снял пепельницу и задние подстаканники используя этот гайд
На фото ниже нужно открутить левую гайку (цифра 1) на которой сидит болт тросика ручного тормоза.
И сажаем на него пришедший в комплекте болт-гайка (терминология этого элемента мне не известна =)
Одеваем эту железную хренотень на три болта. Те два болта что справа — очень выбесили меня. Так как инструмента у меня нет. Делаю тем что есть. Так вот пришлось пальцем снизу прижимать гайки и болтик точечно посадить на гайку сверху при этом держа фонарик. Ужасть.
В общем все село вот так:
И так это выглядит в готовом виде сзади
А вот так спереди =)
Дело 20 минут. Все очень интуитивно просто. Брал именно тряпчаную поверхность, так как на коже сильно потеет рука. С нашей погодой это бесит, из-за чего кожаные РЕКАРО ужасно красивые, но не практичные. Кстати в подлокотнике места внутри хватает под баночку пива 0.33 мл. =)
Всем отдыхающих локтей и драйва.
Как установить подлокотник Гольф 4: подробная инструкция
Приветствую! Я – Андрей Смирнов, опытный автомеханик и специалист по автомобилям. В этой статье я расскажу тебе о процедуре установки подлокотника на автомобиль Volkswagen Golf 4.
Почему установка подлокотника важна?
Подлокотник – это не только стильный аксессуар для салона автомобиля, но и полезное устройство, которое обеспечивает дополнительный комфорт во время вождения. Он позволяет водителю и пассажирам отдохнуть руку, снижает нагрузку на позвоночник и предотвращает возникновение усталости.
Шаги установки подлокотника
Для установки подлокотника на Volkswagen Golf 4 потребуется следующее:
- Подлокотник для Golf 4, подходящий по модели автомобиля;
- Набор инструментов, включающий отвертки, ключи и пассатижи;
Процесс установки подлокотника может немного отличаться в зависимости от модели и комплектации автомобиля, однако, в целом, он следующий:
- Откройте центральный подлокотник заднего сиденья, чтобы получить доступ к креплениям.
- С помощью отвертки или ключа, открутите болты или винты, которыми центральный подлокотник прикреплен к полу автомобиля.
- Аккуратно снимите центральный подлокотник и отложите его в сторону.
- Возьмите новый подлокотник для Golf 4 и аккуратно установите его на место, убедившись, что все отверстия совпадают.
- Закрепите новый подлокотник на полу автомобиля с помощью болтов или винтов, которые были удалены на предыдущем шаге.
- Убедитесь, что подлокотник надежно закреплен и не имеет никаких люфтов или тресков.
После завершения установки подлокотника, проверьте его функциональность. Удостоверьтесь, что он открывается и закрывается плавно, и что его высота и угол наклона удобны для вас.
Заключение
Установка подлокотника на автомобиль Volkswagen Golf 4 достаточно проста и не требует особых навыков или инструментов. Однако, если вы сомневаетесь в своих способностях, рекомендуется обратиться к профессиональному автомеханику или авторизованному сервисному центру для установки подлокотника.
Надеюсь, что данная статья помогла вам разобраться в процессе установки подлокотника на Volkswagen Golf 4. Удачи вам!
Как снять подлокотник на фольксваген гольф 4
описываю установку штатного подлокотника в VW Golf4 /Bora. Может быть кому-то это поможет не только установить, но и подобрать з/ч для установки пассатовского и других модификаций.
1. подготовка к установке
1.1 снимаем заднюю пепельницу. открываем до упора «половинки», выщелкиваем сменный поддон. отщелкиваем боковины плоской отверткой.
1.2 разжимаем плоской отверткой фиксаторы пепельницы (по 2 с каждой стороны), снимаем пепельницу.
1.3 выкручиваем 2 торкса, фиксирующие заднюю часть корпуса консоли на центральном тоннеле.
1.4 отщелкиваем полочку. на ее месте будет основание подлокотника.
1.5 откручиваем саморезы под торкс, фиксирующие переднюю часть консоли на тоннеле. справа и слева.
1.6 отщелкиваем консоль вниз-назад
1.7 поддеваем отверткой кнопку бензобака (для европейцев), вытаскиваем наружу и отсоединяем разъем. включаем на максимум ручник и вытягиваем всю консоль вперед вверх.
2.1 крепеж. одного болта нет на фото. сверху справа черный — болт с резьбой в головке.
3.1 куда будем крепить. два отверстия справа (рядом с границей ковролина), и третье — левая гайка крепления ручника (зеленая).
3.2 выкручиваем левую гайку крепления ручника, на ее место наручиваем хитрый болт с резьбой в головке.
3.3 устанавливаем «основание», крепим болтами, все просто. штатные болты оказалось сложно установить (неудобно подлезать) — я взял аналогичные, но длиннее на 5мм.
3.4 через отверстие слева в корпусе основания фиксируем подлокотник к основанию
ВСЕ! работа заняла полчаса в перерыве на обед на корпоративной стоянке в деловом костюме. очень хотелось установить правда, у меня уже есть опыт разборки салона и весь комплект инструмента.
Всем доброй ночи!
Случилась такая неприятность: отломался фиксатор заднего подлокотника. На первом фото он отломан, на остальных я его приложил на место, как он примерно должен быть. Есть мысли его приклеить, хотел спросить совета, может кто этим занимался.
И еще: можно его как-то разобрать? Сильно облегчило бы жизнь.
MSTRKRFT
zmey89
Завсегдатай
1) сложить маленькую половинку сиденья
2) деталь 2 потянуть в сторону стрелок А за боковину, которая между спинками, внизу боковины тоже надо отщелкнуть, проверь это.
3) верхнюю часть детали 2 вытянуть из спинки.
4) левее фиксатора есть защелка 4, ее надо отщелкнуть отверткой, это самая сложная часть работы. По-моему, отжимать ее надо со стороны лицевой части панели 2, но тут уже как получится. На фото видны крепления панели:
5) после того, как фиксатор отжат, просто вытянуть панель вверх.
Теперь сам подлокотник:
6) со стороны малой половинки есть пластмассовый фиксатор оси подлокотника в ее пазу (сфотографировать сейчас не могу, но там понятно). Его отжать в сторону и потянув подлокотник за угол со стороны защелки извлечь его.
На все уходит минут 10-15 максимум.
MSTRKRFT
reddiablo2
Постоянный участник
я б ваще этот «подло» выбросил, да дырка будет. чай не баре, на заде с подлокотниками ездить.))))) тем более с такой колбасней, как на Фольксваген Гольф 4 — снизу подпор не продуман.
сделай фотки крупнее. че там сломалось-то?
разобрать что? фиксатор или подло?
zmey89
Завсегдатай
я б ваще этот «подло» выбросил, да дырка будет. чай не баре, на заде с подлокотниками ездить.))))) тем более с такой колбасней, как на Фольксваген Гольф 4 — снизу подпор не продуман.
сделай фотки крупнее. че там сломалось-то?
разобрать что? фиксатор или подло?
Отломался фиксатор, на первом фото он лежит, разобрать надо сам подлокотник, чтобы долезть до фиксатора, там большая пластиковая деталь
reddiablo2
Постоянный участник
АААА! какой-то там фиксатор на оси который? Я думал, котрый сверху.
во. я и говорю, что VW хню какую-то придумал — буржуйскую приблуду «примиум класса»)))))
ща. придумаем.
раз! т.к. это пластм хня, то можно придумать че-нить железное. Та все равно не видно!
два! попробуй эту велюровую . хню, поддеть отверткой через эту дырку. По идее должна стоять на защелках. Т.е. есть каркас пластм, внешн тканевая обивка через поролон и есть пластм в «велюре». По идее они должны быть на защелках.Но . может быть и приклеена «навсегда». НО, как правило, не по полной площади и в нескольких точках.
это все, что я могу сейчас. завтра могу пойти разобрать и . показать))))))
reddiablo2
Постоянный участник
))) сег на даче пытался разобрать подло. ну что?
1- на фото 1, я так понял, в подло «Ш» перевернутая — это и есть место слома. Так?
2 — на фото 1. на фото справа, т.е. на месте нижний край этой пласмасски. Там у меня еще 2 самореза стоят. Я их открутил через щель между подло и нижней частью спинки. Нифига, снять не получилось. Не стал я дальше дергать \ двигать.
3. снял я крышку подло. Пытался поддеть велюрку. Нифига. Т.е. вставил квадр отвертку в шель и пытался поддеть, отодвинуть. Нифига. Хруст пластмассы и только. В щель между велюркой и обивкой видно, что на обивке шов по краю.
Короче, я понял, что . крышка и дно подло — это цельные пластмасски. Внутрення часть покрыта «велюром», на внешнюю клеят поролон и покрывают тканью. Т.е. велюровая внутренность — это и есть целая пластмасска. Короче, ничего я не разобрал, но . . сейчас родилась идея!
Учитывая то, как немцы делают, например, обивку на сидухи, т.е. по нижнему краю чехла вшивают пластм ленту, она заправляется в паз по низу сиденья и т.д.
Т.е. у меня такое ощущение, что по краю тканевой обивки крышки и дна подло ПОДШИТЫ пласт полоски. Т.е. надо сжимать поролонку по краям и пытаться поддеть крючком край ткани в щели между велюркой и тканью!! К сож, сейчас уже проверить не могу. Завтра точно попробую.
Ну а приклеить отломанный пластм да, просто так не получится. Слишком маленькое пятн контакта — эта перевернутая «ш». Там слишком сильное усилие на клееный шов. но.. надо мудрить что-то, например, из алюминия (уголок какой-нибуди т.п., что легко пилится) и крепить к оси. я так понял, там в правой части «Ш» винт виден.
zmey89
Завсегдатай
))) сег на даче пытался разобрать подло. ну что?
1- на фото 1, я так понял, в подло «Ш» перевернутая — это и есть место слома. Так?
2 — на фото 1. на фото справа, т.е. на месте нижний край этой пласмасски. Там у меня еще 2 самореза стоят. Я их открутил через щель между подло и нижней частью спинки. Нифига, снять не получилось. Не стал я дальше дергать \ двигать.
3. снял я крышку подло. Пытался поддеть велюрку. Нифига. Т.е. вставил квадр отвертку в шель и пытался поддеть, отодвинуть. Нифига. Хруст пластмассы и только. В щель между велюркой и обивкой видно, что на обивке шов по краю.
Короче, я понял, что . крышка и дно подло — это цельные пластмасски. Внутрення часть покрыта «велюром», на внешнюю клеят поролон и покрывают тканью. Т.е. велюровая внутренность — это и есть целая пластмасска. Короче, ничего я не разобрал, но . . сейчас родилась идея!
Учитывая то, как немцы делают, например, обивку на сидухи, т.е. по нижнему краю чехла вшивают пластм ленту, она заправляется в паз по низу сиденья и т.д.
Т.е. у меня такое ощущение, что по краю тканевой обивки крышки и дна подло ПОДШИТЫ пласт полоски. Т.е. надо сжимать поролонку по краям и пытаться поддеть крючком край ткани в щели между велюркой и тканью!! К сож, сейчас уже проверить не могу. Завтра точно попробую.
Ну а приклеить отломанный пластм да, просто так не получится. Слишком маленькое пятн контакта — эта перевернутая «ш». Там слишком сильное усилие на клееный шов. но.. надо мудрить что-то, например, из алюминия (уголок какой-нибуди т.п., что легко пилится) и крепить к оси. я так понял, там в правой части «Ш» винт виден.
Есть вариант в обе части вставить по шплинту и залить все это дело эпоксидкой. засада в том, что это вроде полипропилен, а он хреново клеится
Всем, привет!
Решил заменить верхнюю обшивку подлокотника, потому как старая уже стала не красивая. Подлокотник стал грязный и в нескольких местах достаточно сильно потертый.
Поиск по данному вопросу результатов не дал. Вот и решил состряпать отчетик.
Перед работой запаситесь:
Степлером
Скобы с максимальной высотой вылета 6 мм, чтобы не вылезли с обратной стороны
Узкой отверткой и куском кожи, натуральной, подходящего размера
И так, начинаем:
Верхняя часть крышки подлокотника держится просто на защелках.
Снимаем верх, начиная с передней части.
Вставляем отвертку, немного отгибаем, чтобы увидеть крепление и винтообразным движением, вытаскиваем защелку из паза
Делаем аккуратно, чтобы не сломать пазы в верхней части. Всего защелок: две спереди и по четыре с каждой стороны и четыре в задней части. Заднюю часть снимаем, просто сдвигая назад
Получаем вот это
Верхняя часть крышки
Снимаем верхнюю обшивку, вытаскивая скобы
Остается такой каркас, если паралон обтрепался, необходимо заменить
Из куска кожи изготавливаем примерную копию старой обшивки с небольшим припуском, но для начала необходимо прогладить кожу с обратной стороны не очень горячим утюгом
Примеряем и начинаем потихоньку пристреливать степлером кожу, аккуратно и равномерно натягивая на каркас. На округлых частях делаем надрезы.
Когда все сделали, обрезаем образовавшиеся ненужные края
Устанавливаем в обратной последовательности, вставляем сначала в пазы заднюю часть
И просто защелкиваем, начиная с передней части, потом по бокам
Все готово
Теперь у нас новый подлокотник, прекрасно гармонирующий с общим обликом, который можно просто протереть, если загрязнился, ну или еще раз просто поменять обшивку(второй раз будет гораздо быстрее и легче)
