Как настроить актуатор турбины

Настройка актуатора турбины и в целом всей турбо системы.

Сегодня с одной стороны простой и очевидный для многих пост, а с другой как выяснилось многие совершенно не понимают как работает турбосистема.

Причина написания сего поста — эпик фейл с настройкой одного старого ведра, на котором 3 года не могли починить управление бустом. Старые машины я зарекся настраивать, это было редчайшее исключение по большой дружбе.

И так к теме.

На турбине для управления бустом стоит вакуумный (хотя он управляется бустом, но на слуху именно вакуумный) актуатор турбины или внешний wastegate (вейст гейт), современные машины с электро гейтами — совсем другая кухня.

Так что рассмотрим пример актуаторного управления, но с внешним гейтом история похожая.

актуатор

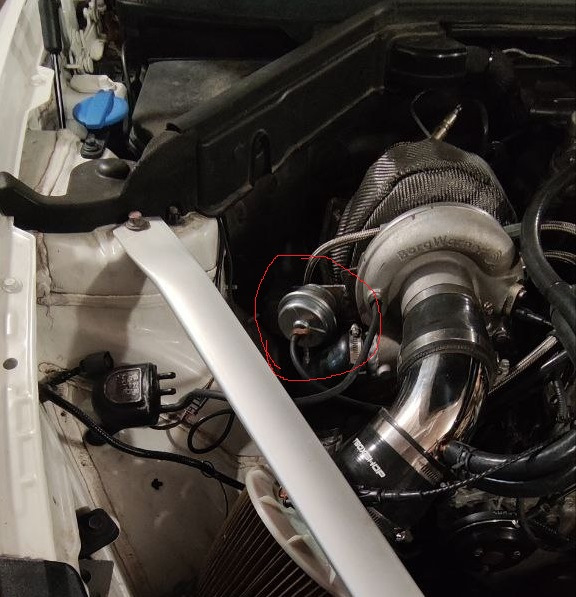

Актуатор — это металлическая штука обведенная красным цветом на картинке. Принцип ее действия в запирании калитки турбины через которую выхлопные газы идут в обход крыльчатки, тем самым контролируется желаемый наддув. Глазастые заметят, что HKS Evc 6 буст контроллер у меня не подключен, а гейт заведен на коллектор.

стрелочка показывает на ту самую калитку, а кружочек показывает на крепление тяги актуатора к калитке

Управление внешним гейтом или гейтами.

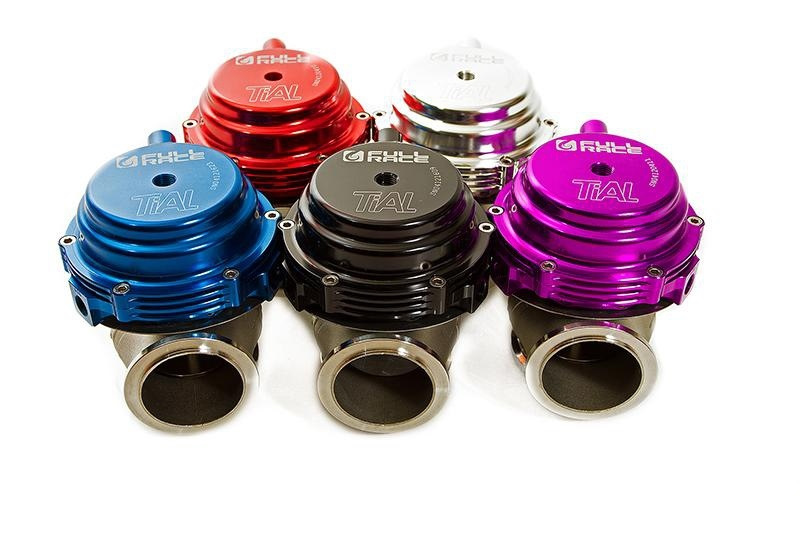

Wastegate Tial

В турбинах которые управляются внешними гейтами нет внутренних калиток, избыток выхлопных газов стравливается гейтом. Внутри есть поршень, пружинка и так далее. Именно пружинкой подбирается давление, которое будет держать гейт.

1. Принцип работы актуатора. Работает актуатор следующим образом. На сосок актуатора подается давление и актуатор открывается давлением. Очень важно, осознайте, он открывается именно давлением которое на него подается через шланг с впускного коллектора, который идет через соленойд управления / буст контроллер.

Вот наглядное видео (еще раз отмечу, на актуатор подается давление, чтобы его открыть, далее откроется "калитка гейта", выхлопные газы пойдут в обход крыльчаток, буст упадет):

Если снять шланг с актуатора турбины или wastegate, то турбина задует все, что она может задуть — никогда не снимайте шланг с актуатора без веской причины и датчика буста перед глазами. Шланг может быть снят, чтобы проверить работоспособность буст контроллера / соленойда управления турбиной. Делать очень аккуратно и в частичном дроссeле, при выходе на буст не допустить овербуста в 2+ бара, можете увалить таким образом мотор.

Далее давление управляется буст контроллером или блоком управления мотора (через соленойд управления: 3х портовый клапан, N75 клапан на Ваге и т.д.) путем стравливания давления из контура буст контроллер — сосок актуатора. Мы помним что отсутствие давление на сосок актуатора — фулл буст.

2. Актуатор рассчитан на 1 бар — что это значит?

Если заявлен актуатор допустим на 1 бар (внутрь актуатора устанавливается пружина, чтобы обеспечивать заданное давление), то давление в 1 бар давящее на сосок будет приоткрывать калитку, следовательно буст выше 1 бара на которое рассчитан актуатор не будет достигнут. Другими словами до 1 бара калитка турбины будет полностью закрыта в идеальных условиях.

3. Внутри турбины создается противодавление, т.е. выхлопные газы давят изнутри на калитку гейта. И пока давление газов относительно не большое, то калитка будет работать на заданном давлении актуатора, т.е. как я и писал выше в 1 бар. С ростом оборотов (допустим на 6000 оборотов) заданное давление может упасть до допустим 0.8 бара и это является нормальным рабочим процессом. Как пример на моем Stinger-е на EFR6758 стоит актуатор на 1.2 бара. В середине буст 1.2 бара, на хвосте 1 бар. Это без включения буст контроллера.

4. Настройка актуатора должна быть сделана таким образом, что между пиковым давлением и минимальным разница должна быть в моем понимании не более 25%, т.е. 1 бар пик, 0.75 бара хвост.

Т.е. выставили актуатор, накинули напрямую шланг с коллектора / порта до дросселя (ни в коем случае не с хаузинга турбины), выехали на дорогу, 4я передача, газ в пол с 2000 оборотов, едем до отсечки и смотрим, что происходит с бустом. Если с низу у вас 1 бар, на хвосте 0.8 бара, то у вас все хорошо.

Данный подход +/- верный и для актуатора и для wastegate. В wastegate базовое давление определяется жесткостью пружины внутри гейта.

4.1 Преднатяг актуатора Есть также понятие выставление преднатяга актуатора. Коротко преднатягом можно сильнее зажать пружину актуатора и сделать из 1 барного актуатора 1.2 барный (если конструкция актуатора позволяет). На Борг Варнере EFR6758 стоит актуатор на 1.2 бара, который позволяет поднять давление до 1.4 с помощью увеличения преднатяга (или около этих цифр). Пример таблица борговских актуаторов:

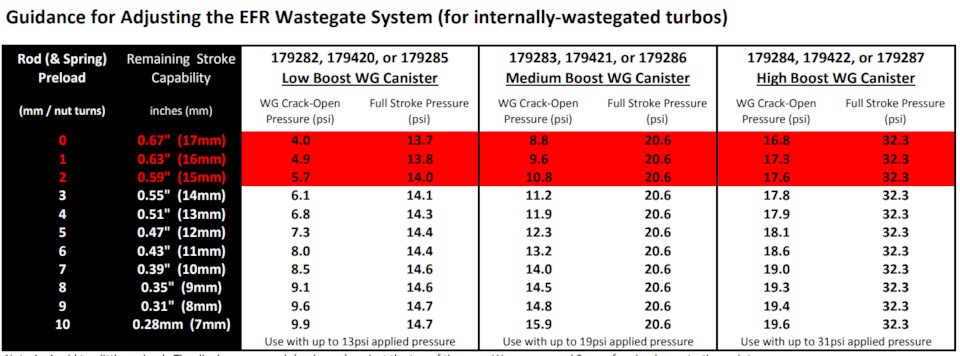

Как мы видим они имеют достаточно широкий диапазон регулировки. Левый параметр минимальный преднатяг в (я пишу про самый слабый актуатор low boost) 4psi, правый 13.7 psi — это максимальное давление, что позволит достичь такой актуатор. На моем Stinger-е стоит High Boost актуатор, который и дает 1.2 в 1 бар давления без подключения актуатора.

Более наглядно поясняется на этом видео (видео на английском, но все понятно, вы гаечками преднатягиваете актуатор):

5. Проверка работы системы делается следующим образом. На сосок актуатора подается вакуумный шланг напрямую с впускного коллектора, в идеале с выведенного соска до дроссельной заслонки. Разряжение на актуаторе нам не нужно. Смотрим на показатель буста и должно быть как в пункте "3", т.е. дельта не более 25%.

Если у вас турбина размером с 28-30 гарретт / большой гибрид к04 и тд (я не рассматриваю тут совсем экзотические и мелкие турбины) в пике давление 1 бар, на хвосте у вас 0.4 бара, то вы имеете лютую проблему с турбосистемой. И такая машина не подлежит никакой настройке до исправления данной проблемы. См. пункт 7.

6. Выбор актуатора делается следующим образом. Максимальное давление, которое может обеспечить турбина, будет 1 : 2 к тому, что держит актуатор. Но надо понимать, что это очень условно и стоит опираться на соотношение 1 : 1.5, т.е. актуатор на 1 бар — максимальное давление на хвосте не более 1.5 бара. Сразу скажу, бывают исключения и в случае если турбина очень маленькая, то соотношение измениться в меньшую сторону, если у вас огромное ведро, то оно изменится в большую сторону.

7. Что влияет на работу турбосистемы?

А) В первую очередь это интеркулер и пайпинг. Прочитайте вот этот пост , тут я наглядно провожу тест на потерю давления на интеркулере. Т.е. чтобы задуть в коллектор 1 бар на плохом пайпинге-кулере турбине надо накачать до интеркулера 1.4 бара.

Б) Далее влияет на работу турбина. Не надо пытаться отжать сопли из маленькой турбины, ни к чему хорошему это не приведет.

С) Коллектор и длинна раннеров. Основная причина эпик фейла с машиной про которую я писал выше кроется в коллекторах. Когда длинна одного раннера 100-см, а длинна другого раннера 20-см и все это дуется в синг скролл турбину, то ни к чему хорошему такая конфигурация не приведет. А даст это отстутствие спула на низших передачах, гуляние буста и вагон других проблем.

Регулировка турбины с изменяемой геометрией своими руками

Установка турбокомпрессора на авто – один из вариантов наиболее действенного тюнинга двигателя. При правильном подборе, монтаже и настройке этот агрегат серьезно повышает мощность мотора (до полутора раз). Среди различных вариантов конструкций наибольшую распространенность получили устройства высокого давления, оснащенные в отличие от иных моделей перепускным клапаном. Он служит для обеспечения стабильного функционирования силового агрегата при большом давлении и высоких оборотах. Следует заметить, что на дизелях нет отдельных систем экстренного сброса давления: все регулировочные процессы осуществляются при помощи геометрии турбины и объемом подаваемой в цилиндры топливно-воздушной смеси. О том, как эксплуатируется устройство на бензиновых моторах и как производится самостоятельная регулировка актуатора турбины, описывается ниже.

Нюанс: на сленге автовладельцев актуатор имеет еще пару названий – вакуумный регулятор, а также вестгейт. Эти термины обозначают одну-единственную деталь, защищающую турбокомпрессор от перегрузки.

Принципы работы

Вакуумный регулятор устанавливается перед турбиной в выпускном коллекторе двигателя. Как работает актуатор турбины? Принцип несложен: при повышении оборотов коленвала увеличивается давление выхлопных газов, и задача актуатора – пропустить их мимо самой турбины. Это и происходит при открытии клапана. Одновременно внутрь попадает больше воздуха, что дает возможность максимально разогнаться нагнетателю. Проще говоря, вестгейт в своей работе использует принцип обычного насоса, преобразуя энергию нажима в передвижение штока. Но есть и другие системы.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

1. Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
2. Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Зачем нужно настраивать актуатор турбины

Действительно: казалось бы, установил новую деталь на двигатель и пользуйся! Но здесь такой момент не пройдет: при отсутствии должной регулировки в районе размещения турбокомпрессора будет наблюдаться дрожание (дребезжание) устройства (особенно сильно оно ощущается при перегазовке и остановке мотора). Еще одно следствие неверной регулировки (или ее отсутствия) – малый наддув.

Нюансы: последняя проблема может появиться и в случае отсутствия герметичности в системе впуска. На некоторых моделях автомобилей о неисправности сигнализирует бортовой компьютер, пишущий, например, «слабый наддув».

Минусы использования турбокомпрессора

У устройства есть определенные недостатки:

1. возрастает расход топлива, что особенно ощущается при неправильной регулировке системы;
2. температура в процессе сжатия повышается, что может привести к детонации. Чтобы избежать такой неприятности, необходим монтаж регуляторов, охладителей и ряда других элементов.

Как отрегулировать актуатор турбины

Настройка устройства производится двумя способами, каждый из которых позволяет увеличить эффективность работы турбокомпрессоре.

Настройка наддува

Самый простой метод заключается в замене пружины: чем она будет жестче, тем больше воздействие на мембрану и наоборот. Все зависит от того, что требуется: понизить силу воздействия газов на вакуумный регулятор или понизить.

Следующий способ — регулировка по резьбе на его конце. Ослабление приведет к удлинению тяги вестгейта, а затягивание, наоборот, к уменьшению длины детали. В последнем случае заслонка плотнее прижимается и потребуется большее усилие для ее открытия. Итогом такого действия является более быстрое раскручивание крыльчатки турбинного колеса.

Применение соленоида

Его также называют буст-контролем. Установка этого устройства увеличивает силу наддува. Соленоид монтируется перед вакуумным регулятором. Соленоид просто выпускает часть воздуха, «облегчая» функционирование клапана.

Регулировка штока

Для выполнения этой операции рекомендуется демонтировать турбокомпрессор с двигателя (на некоторых моделях авто до регулировочной гайки можно добраться и без снятия агрегата). Это даст возможность увидеть, как закрывается «калитка». Если шток сделать короче, то она прижмется сильнее и наоборот.

Процесс регулировки (понадобятся пассатижи и ключ на 10):

• снимите скобу со штока и ослабьте гайку;
• подтяните (крутить нужно влево) пассатижами винт регулировки;
• при этом смотрите на «калитку», которая должна закрыться до упора;
• слегка постучите ключом по заслонке: если слышен дребезг, продолжите затяжку, пока он не исчезнет (здесь стоит учитывать, что 1 полный оборот винта соответствует примерно увеличению давления на мембране в 0,3 Бара);
• затяните гайку и поставьте скобу на место.

После такой регулировки вакуумный регулятор будет закрываться полностью. Чтобы проверить правильность настроек, запустите мотор и опробуйте его на разных режимах с перегазовками. Посторонних звуков быть не должно (в т. ч. и при глушении двигателя).

Регулировка и настройка

После замены изношенного клапана нужно произвести корректную настройку. Практика показывает, что неправильная регулировка актуатора приводит к тому, что при перегазовке двигателя работа турбины будет сопровождаться постоянным дрожанием. Признак неправильной настройки – недостаточный наддув даже на высоких оборотах мотора. Такое может происходить и по причине недостаточной герметичности системы, поэтому лучше доверить этот этап специалистам.

В специализированных автосервисах настройка актуатора дизеля осуществляется тремя способами:

• Замена пружины. Самая простая методика, основанная на установке более прочной и упругой детали, которая способна значительно увеличивать давление. Установка пружины из более мягкого материала дает обратный эффект – давление снижается. Таким образом достигается желаемый показатель.
• Регулировка конца. За счет ослабления конца актуатора можно удлинить тягу клапана, за счет затягивания – сократить. Сокращение тяги приводит к тому, что для открытия заслонки приходится прилагать гораздо большие усилия, соответственно – крыльчатка раскручивается гораздо быстрее.
• Установка буст-контроллеров. Механизм устанавливается до клапана и способен отрегулировать давление до нужных параметров. Контроллер самостоятельно выпускает часть излишнего давления, снижая нагрузку на актуатор и делая его работу более плодотворной.

Замена вестгейта

Полноценный его ремонт возможен лишь в профильном техническом центре, где можно наиболее точно диагностировать устройство. Причины поломки вакуумного регулятора:

• прекращение функционирования электронного блока, отвечающего за открытие/закрытие клапана;
• поломка шестеренки привода;
• выход из строя электрического двигателя, обеспечивающего надлежащую работу створок.

Если выясняется, что ремонт вакуумного регулятора обойдется достаточно дорого, то целесообразна замена актуатора турбины на новую деталь. Процесс осуществляется нижеследующим образом:

1. Извлеките старую манжету.
2. Очистите и обезжирьте ацетоном ее посадочное место и новую деталь.
3. Применяя клей-герметик, установите новую манжету.
4. На корпусе имеются колпачки и между ними должен остаться зазор, чтобы осуществлялась дополнительная смазка.
5. Приклейте мембрану тем же средством и завальцуйте ее по кругу.

Сложность ремонта наиболее современных моделей актуаторов заключается в наличии непростой электронной начинки, поломка которой ведет к выходу из строя сервопривода. Здесь без профессионального оборудования не обойтись. Это может быть, например, тестер Turboclinic. Он позволяет провести диагностику и выполнить регулировку электронных компонентов таких систем, как Toyota, Garret, MHI, IHI.

Как продлить эксплуатационный ресурс изделия

Пользуясь нехитрыми правилами, можно серьезно продлить жизнь, как отдельных элементов турбокомпрессора (в т. ч. вакуумного регулятора), так и всего устройства в целом. Далее рассмотрены эксплуатационные особенности на разных режимах функционирования двигателя:

1. Пуск мотора. При старте старайтесь газ применять по минимуму, а на холостых оборотах (ХО) держите двигатель не менее минуты. Дело в том, что в турбированном компрессоре нужные параметры устанавливаются в течение нескольких секунд, если поступает хорошая смазка. Если же газовать в самом начале пуска силовой установке, крыльчатка будет вынуждена крутиться в условиях недостаточного поступления масла, что приведет к ее поломке.
2. Пуск в зимнее время. Если двигатель долго не работал или предстоит завести мотор при отрицательной температуре, старт производите только на холостых оборотах, чтобы масло заполнило турбокомпрессор.
3. Глушение двигателя. До того, как зажигание будет выключено, дайте силовой установке немного поработать на ХО. В противном случае в турбокомпрессоре возникнут температурные перепады, масло резко перестанет подаваться на компоненты устройства, которые все еще будут крутиться по инерции.
4. Холостые обороты. Не рекомендуется держать их более получаса. Если этот временной интервал превысить, крыльчатка будет крутиться с недостаточной скоростью, что чревато проникновением масляных паров через соединения. В итоге появляется сизый выхлоп из глушителя.
5. Действия перед первым пуском двигателя после капитального ремонта. Сначала убедитесь, что система смазки турбокомпрессора заполнена. Далее, не пуская двигатель, проверните коленчатый вал, чтобы масло начало циркулировать. Заведите мотор и дайте ему поработать на холостых оборотах минут десять.

Соблюдение этих рекомендаций позволит пролить срок службы турбокомпрессора и избежать преждевременной регулировки, а то и дорогостоящего ремонта.

Проверка состояния турбины на двигателе

Перед тем как перейти непосредственно к методам проверки турбированного двигателя, необходимо заметить, что сама по себе турбина — простое, но достаточно дорогое устройство. Установка самого дешевого оригинального агрегата на немецкий автомобиль обойдется владельцу не менее 50 тысяч российских рублей. Если поставить не оригинал, а аналог, то раза в полтора-два дешевле. Соответственно, если в процессе проверки выяснится, что турбина имеет дефекты или вовсе не работает — имеет смысл заводить разговор с хозяином машины о снижении общей цены на автомобиль.

Звук неисправной турбины

Самая простая, но относительная проверка — послушать, как она работает. Причем слушать нужно обязательно «на холодную», например, после холодной ночи. Именно в этом состоянии неисправный агрегат проявит себя «во всей красе». Если турбина значительно изношена, то ее подшипник и кулер будут издавать очень громкие жужжащие звуки и/или скрежет. Подшипник турбины изнашивается достаточно быстро и издает неприятные звуки. А кулер своими лопастями будет скрести по корпусу. Соответственно, если от турбины идут звуки — от покупки машины лучше отказаться, либо попросить снизить цену на стоимость новой турбины.

Проверка на запущенном двигателе

Проверка турбокомпрессора на запущенном двигателе позволяет понять, работает ли агрегат вообще, и насколько сильное давление выдает. Для этого необходимо наличие помощника. Алгоритм проверки будет следующим:

• помощник запускает двигатель на нейтральной передаче;
• автовладелец пережимает пальцами патрубок, соединяющий впускной коллектор и турбокомпрессор;
• помощник несколько раз нажимает на педаль акселератора с тем, чтобы турбина выдала избыточное давление.

Если турбина в более-менее нормальном состоянии, то в соответствующем патрубке будет ощущаться значительное давление. Если же патрубок не раздувается и его можно сжать рукой, то это означает, что турбина частично и даже полностью вышла из строя.

Однако в данном случае проблема может быть не в турбине, а в наличии трещин в патрубке либо во впускном коллекторе. Соответственно, такая проверка позволяет определить герметичность системы.

Динамика разгона

Сама по себе турбина предназначена для увеличения мощности, и в частности, для того, чтобы повысить динамические характеристики автомобиля. Соответственно, при исправной турбине машина будет очень хорошо и быстро разгоняться. Для тестирования турбированного двигателя необходимо сесть за руль машины и, что называется, вдавить педаль газа в пол. Например, турбированный бензиновый двигатель объемом около двух литров и мощность около 180 лошадиных сил разгоняется до 100 км/ч приблизительно за 7…8 секунд. Если же мощность не так высока, например, 80…90 лошадиных сил, то, конечно, подобной динамики ждать не стоит. Но в таком случае при неисправной турбине машина будет ехать и разгоняться еле-еле. То есть, в любом случае динамика при исправной турбине чувствуется сама по себе.

Масло двигателя

При неисправной турбине моторное масло быстро чернеет и густеет. Соответственно, чтобы это проверить, необходимо отвинтить пробку маслозаливной горловины и оценить состояние моторного масла. Лучше всего воспользоваться для этого фонариком (например, на телефоне). Если само по себе масло черное и густое, а на стенках картера видны масляные сгустки, то от покупки такой машины лучше отказаться, поскольку дальнейшая эксплуатация потребует дорогостоящего ремонта.

Расход масла турбиной

Любая турбина потребляет относительно небольшое количество масла. Однако вне зависимости от мощности двигателя соответствующее критическое значение не должно превышать одного литра на 10 тысяч километров пробега. Соответственно, расход 2…3 литра и тем более больше, указывает на то, что масло течет из турбины. А это может быть вызвано ее поломкой.

При покупке авто с турбиной необходимо обращать внимание на то, с какой именно стороны находится масло на ее корпусе (при его наличии). Так, если масло видно со стороны колеса турбины и/или в ее корпусе, значит, масло попало сюда из картриджа. Соответственно, такой турбокомпрессор поврежден и покупать машину не стоит.

Однако если масло видно на соединении с выхлопным коллектором, то вероятней всего, масло попало в турбину со стороны мотора, компрессор в данном случае «не виноват». Также если имеется масло на патрубке подвода воздуха к турбине, то это означает, что существуют проблемы с системой вентиляции картерных газов.

Необходимо понимать, что небольшая масляная пленка в турбине не только допускается, но и необходима, поскольку обеспечивает нормальную работу компрессора. Главное, чтобы не было чрезмерного расхода.

Патрубок турбины

Для диагностики состояния турбины не снимая с машины обязательно необходимо осмотреть патрубок и кулер. Для этого патрубок необходимо снять. Делать это нужно очень аккуратно, чтобы не повредить его и прилегающие к нему детали. После его демонтажа необходимо внимательно осмотреть его изнутри. При необходимости можно воспользоваться фонариком. В идеале патрубок должен быть чистым, без масляных пятен, а тем более масляных пробок. Если это не так — значит, турбина частично неисправна.

Аналогично с кулером. Необходимо внимательно осмотреть его лопасти на предмет износа и механических повреждений. В случае, если турбина имеет большой износ, то во впускной коллектор будет просачиваться (залетать) масляные пары, которые и будут оседать на стенках патрубка и кожуха. Масло может быть и на самой турбине.

Черный дым из выхлопной трубы

Как указывалось выше, при изношенной турбине масло будет попадать во впускной коллектор. Соответственно, оно будет сгорать вместе с топливовоздушной смесью. Поэтому выхлопные газы будут иметь черный оттенок. И чем больше износ турбины — тем больше масла попадает в двигатель, соответственно, тем более черными и маслянистыми будут отработанные газы, исходящие из выхлопной трубы.

Актуатор турбины: принцип работы и настройка

Особенности конструкции в зависимости от применения

Инженеры, интегрирующие линейные приводы в оборудование, должны детально понимать условия их работы, чтобы определить, какую конструкцию применять в той или иной ситуации. Это делается из экономических соображений, так как чем меньше ход рабочего цикла привода, тем дороже он стоит.

Например, печатная головка в принтере должна располагаться очень точно над листом бумаги. Тормозные цилиндры в автомобиле, напротив, должны поглощать большое количество энергии, чтобы уменьшить время торможения и путь до полной остановки.

Гидравлические цилиндры на больших экскаваторах, используемых в строительстве, должны уметь перемещать сотни килограммов груза с относительно маленькой погрешностью.

Линейные приводы с электронным управлением, используемые в процессе сборки небольших деталей, перемещаются с ослепительной скоростью и собирают сотни микрочипов за небольшое время.

Как видно из всего вышесказанного, линейные приводы, хоть и имеют общие конструктивные особенности, сильно отличаются друг от друга по применению. Это обусловлено многими факторами: нагрузкой на прибор, размером, скоростью работы и многим другим.

Установка турбокомпрессора на авто – один из вариантов наиболее действенного . При правильном подборе, монтаже и настройке этот агрегат серьезно повышает мощность мотора (до полутора раз). Среди различных вариантов конструкций наибольшую распространенность получили устройства высокого давления, оснащенные в отличие от иных моделей перепускным клапаном. Он служит для обеспечения стабильного функционирования силового агрегата при большом давлении и высоких оборотах. Следует заметить, что на дизелях нет отдельных систем экстренного сброса давления: все регулировочные процессы осуществляются при помощи геометрии турбины и объемом подаваемой в цилиндры топливно-воздушной смеси. О том, как эксплуатируется устройство на бензиновых моторах и как производится самостоятельная регулировка актуатора турбины, описывается ниже.

Как самому отремонтировать и настроить актуатор турбины

Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата. Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей.

Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление.

В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки. Затем производится настройка актуатора турбины.

Что такое актуатор турбины в автомобиле? Принцип работы. — DRIVE2

Актуатор турбины (actuator, westgate — вестгейт) или вакуумный регулятор —это клапан длясброса избыточного давления воздуха на высоких оборотах двигателя. Его основная функция —защитная.Принцип работы актуатора в целом прост: при наличии избыточного давления заслонка либоклапан открывается и излишний воздух (газы) не попадает в механизмы турбины/двигателя, а по специальным каналам отводится, минуя их, не позволяя турбине раскручиваться более определенного количества оборотов.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Открытие клапана осуществляется 2 способами:

1. Пневматически.Привод заслонки соединен мембраной либо цилиндром (в зависимости от производителя), прижатым в закрытом положении пружиной. При определенном нажиме, создаваемым турбиной, силы пружины не хватает удерживать заслонку в закрытом положении, и она открывается, направляя часть выхлопных газов мимо крыльчатки, уменьшая скорость вращения турбонаддува.

Плюс такого устройства – простота и надежность. Минус – сложность тонкой настройки.

2. Электромеханически.Здесь клапан подчиняется электронному блоку управления двигателем через различные датчики, установленные, как в самой турбине, так и на впускном, выпускном коллекторах. Как следствие, такая система более отзывчива к регулировке и подстраивается под работу двигателя в любых условиях.

Недостаток всего один – сложность ремонта.

Для автомобильных актуаторов турбин следует обращать внимание на оригинальные детали либо рекомендуемые производителем. Но это еще не все

Если у вас автомобиль Toyota Corolla, прибор необходимо искать такой же. Актуатор турбины Kia Sorento будет марки Kia. И это касается всех других марок. Экономия в таких деталях чревата дальнейшим вкладыванием в ремонт, но уже более дорогих запчастей.

С точностью подобрать оригинальные запчасти Вам помогут наши специалисты по тел. +7 (910 )710 6655 или воспользоваться формой обратной связи на сайте www.turbobalans.ruЛибо Вы можете приехать к нам в специализированный сервис по адресу:

Смоленск, Колхозный переулок, 23.

О самый частый несправностях вестгейта (актуатора) читайте в следующих статьях!

Принцип работы турбины

Рассмотрим работу турбокомпрессора с электронным актуатором и плавно перейдём к тому, что ПОЛЕЗНО И НЕОБХОДИМО ЗНАТЬ всем, кто эксплуатирует а/м с любым турбонаддувом, дизельным или бензиновым двигателем.

Принцип работы турбокомпрессора

На рисунке мы видим как происходит работа (движение, изменение направления лопаток) механизма изменяемой геометрии с приводом от электронного актуатора.

На малых оборотах двигателя лопатки изменяемой геометрии находятся в полузакрытом или почти закрытом (этот зазор имеет значение) состоянии, закольцовывая поток воздуха выхлопных газов, тем самым максимально воздействуя на края лопастей колеса (ротора ) турбины. А/м готов к старту, и теперь все зависит от количества выхлопных газов, т.е. нажатия на педаль газа. В этом положении лопаток геометрии и будет максимальный нуддув, т.е. максимальное ускорение в дальнейшем. При открывании лопаток механизма изменяемой геометрии направление потока выхлопных газов изменяется и направлено больше к центру ротора, да и скорость потока уменьшена открытием лопаток, таким образом минимально воздействуя на лопасти колеса турбины.

Существует спорный вопрос по описанию на страницах интернета работы механизма изменяемой геометрии, т.е.

при каком положении лопаток геометрии происходит ускорение автомобиля, но если совместить теорию с практикой, то происходит именно так, как описано выше.

Чтобы добиться корректной и максимально правильной работы турбокомпрессора необходимо производить регулировку электронного актуатора на специальном электронном оборудовании (тестере приводов). Тестер приводов можно использовать как в стационарном режиме для регулировки снятого с ДВС турбокомпрессора, так и в перенoсном режиме от аккумуляторной батареи для проверки непосредственно на самом автомобиле

Турбина с сервоприводом

Коснёмся немного подробнее турбокомпрессора с электронным актуатором (с сервоприводом). Есть два основных вида выхода из строя сервопривода, это механическая поломка и поломка по электронной части.

Поломка механической части электронного актуатора происходит в основном из-за плохой работы (заедания, заклинивания, поломки) механизма изменяемой геометрии турбокомпрессора.

В свою очередь повреждение или полная поломка механизма изменяемой геометрии (в основном в паре с ротором (валом) турбокомпрессора) происходит по причине разрушения двигателя (куски клапана, седла или направляющей клапана, куски поршня) или, что немаловажно, по причине поврежденного воздуховода или воздушного фильтра и иногда из-за нерабочего клапана ЕГР

Распространенные неисправности актуатора турбины

Можно выделить три главных причины, почему ломается вестгейт:

• Выходят из строя электронные составляющие компонента системы, которые отвечают за его своевременное открытие/закрытие;
• Ломаются зубья шестерней привода, что приводит к сложностям при открытии и закрытии клапана;
• Выход из строя электромотора, который отвечает за работу створки, вследствие чего система не функционирует должным образом.

В условиях специализированного сервисного центра можно устранить все описанные выше проблемы, но важно отметить, что для начала необходимо правильно диагностировать поломку, для чего потребуются специальные тестеры. Соответственно, самостоятельный ремонт актуатора турбины часто невозможен из-за отсутствия необходимого оборудования. Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить

Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:

Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить. Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:

Первым делом потребуется достать из корпуса старую манжету;
Далее крайне важно обезжирить поверхности, чтобы они плотно скрепились друг с другом;
После этого, используя герметичный клей, нужно наклеить новую манжету на корпус с двумя колпачками;
Для создания необходимого вакуума между колпачками создается зазор, вместе с тем обеспечивается дополнительная смазка;
Далее при помощи клея крепится мембрана, и ее важно завальцевать по всей окружности. На этом можно считать установку активатора завершенной

Остается его настроить, чтобы он правильно работал с системой

На этом можно считать установку активатора завершенной. Остается его настроить, чтобы он правильно работал с системой.

См. также

Регулировка давления наддува

Турбонаддув дизельного двигателя повышает его мощность за счет возрастания давления выхлопных газов, являющихся результатом увеличения числа оборотов и интенсивности работы мотора. Этот же процесс повышает давление наддува. Если его не регулировать, то на самых высоких оборотах оно может достичь опасных значений, приводящих к поломкам и механическим повреждениям.

Регулировка давления производится с помощью выпускного предохранительного клапана, а контроль максимально допустимого значения — с помощью мембраны и пружины определенной жесткости.

Суть работы: при достижении предельного значения давления, мембрана, установленная в корпусе компрессора, преодолевает воздействие пружины и открывает регулировочный клапан.

Давление регулируют как на стороне компрессора, так и на стороне турбины:

1. Работающий турбокомпрессор сбрасывает в атмосферу через выпускной клапан излишки забранного воздуха, тем самым снижая давление.
2. В турбине клапан выпускает отработанные газы под воздействием мембраны компрессора, когда давление всасываемого воздуха достигает максимального уровня. Благодаря этому, ротор вращается с установленной скоростью, а компрессор не забирает лишний воздух и не увеличивает давление.

Второй вариант расположения клапана позволяет изготавливать системы меньших габаритов. Кроме того, турбонагнетатель с клапаном в компрессоре подвержен чрезмерному нагреву из-за повышенной температуры выпускаемого воздуха, что негативно сказывается на эффективности его работы.

Поэтому турбонаддув дизельного двигателя чаще оснащают регулировочным клапаном в турбине, а регулировку в компрессоре используют в качестве дополнения.

Система смазки

Смазка вала турбонагнетателя осуществляется смазочной системой двигателя.

На вал устанавливают уплотнительные кольца, предотвращающие проникновение масла в полости корпусов компрессора и турбины. Они же предохраняют корпуса от перегрева. Но герметичность обеспечивается не столько уплотнениями, сколько разностью величины давления в различных частях агрегата. Эту разницу давлений создает турбинная ось (вал), имеющая неравномерный диаметр.

Особая форма литья корпуса, в котором расположен вал, также способствует удержанию масла.

Если мотор не развивает требуемую мощность, это может быть симптомом неисправности турбонаддува. Наиболее часто встречающиеся проблемы — загрязнение воздушного фильтра или потеря герметичности впускного коллектора. Кроме потери мощности, их можно диагностировать по несвойственному для исправной машины цвету и количеству дыма, выходящего из выхлопной трубы.

Рассмотрим подробнее

Турбина вращается за счет выхлопных газов, которые проходя через лопасти крыльчатки, раскручивают ее. Вращающаяся крыльчатка (пропеллер), раскручивает колесо компрессора турбины, что и приводит к созданию давления во впускном коллекторе.

Уровень этого давления определяется количеством воздуха, проходящего через турбину. Количество и скорость выхлопных газов, зависят в свою очередь, от частоты вращения двигателя (об/мин), т.е. чем больще мощность на выходе — и больше об/мин совершает двигатель, тем больше выхлопных газов проходит через турбину, следовательно создается большее давление.

Допустим, вы едите достаточно быстро, выхлопного газа много, турбина создает все больше и больше давления, выхлопного газа становится еще больше, и вот, в конце концов, турбина не выдерживает давления и просто напросто «пробивается» газом, попутно приканчивая двигатель.

Конструкция

Устройство турбины с изменяемой геометрией от обычных моделей отличается наличием дополнительного механизма во входной части турбинного корпуса. Существует несколько вариантов его конструкции.

Наиболее распространенным типом является скользящее лопастное кольцо. Данное устройство представлено кольцом с рядом жестко закрепленных лопаток, расположенных вокруг ротора и движущихся относительно неподвижной пластины. Скользящий механизм служит для сужения/расширения прохода для потока газов.

Ввиду того, что лопастное кольцо скользит в осевом направлении, этот механизм весьма компактный, а минимальное количество слабых мест обеспечивает прочность. Данный вариант подходит для больших двигателей, поэтому применяется в основном на грузовиках и автобусах. Он характеризуется простотой, высокой производительностью на «низах», надежностью.

Второй вариант также предполагает наличие лопастного кольца. Однако в данном случае оно жестко закреплено на плоской пластине, а лопатки установлены на штифтах, обеспечивающих их вращение в осевом направлении, по другую ее сторону. Таким образом, геометрия турбины изменяется посредством лопастей. Этот вариант отличается лучшей эффективностью.

Однако ввиду большого количества подвижных элементов такая конструкция менее надежна, особенно в высокотемпературных условиях. Отмеченные проблемы обусловлены трением металлических деталей, которые при нагреве расширяются.

Еще один вариант — движущаяся стенка. Во многом он аналогичен технологии скользящего кольца, однако в данном случае неподвижные лопасти установлены на статичной пластине, а не на скользящем кольце.

Турбокомпрессор с переменной площадью (VAT) предполагает наличие лопаток, вращающихся вокруг точки установки. В отличие от схемы с поворотными лопастями они установлены не по окружности кольца, а в ряд. Ввиду того, что такой вариант требует сложной и дорогой механической системы, были разработаны упрощенные версии.

Одна из них — турбокомпрессор с переменным расходом (VFT) Aisin Seiki. Корпус турбины разделен на два канала неподвижной лопастью и оснащен заслонкой, распределяющей поток между ними. Еще несколько неподвижных лопаток установлены вокруг ротора. Они обеспечивают удержание и слияние потока.

Второй вариант, называемый схемой Switchblade, ближе к VAT, однако здесь вместо ряда лопаток используется одна лопасть, также вращающаяся вокруг точки установки. Существует два типа такой конструкции. Один из них предполагает установку лопасти в центральной части корпуса. Во втором случае она находится посреди канала и разделяет его на два отсека, как лопатка VFT.

Для управления турбиной с изменяемой геометрией применяются приводы: электрические, гидравлические, пневматические. Контроль турбокомпрессора осуществляет блок управления двигателем (ЭБУ, БУД).

Следует отметить, что для таких турбин не требуется перепускной клапан, так как благодаря точному контролю возможно замедлить поток выхлопных газов недекомпрессионным способом и пропустить избытки через турбину.

Как Васей проверить турбину (программно)

Описанные выше методы проверки позволяют лишь косвенно оценить состояние бывшей в употреблении турбины. Для ее детальной диагностики лучше воспользоваться электронными средствами — ноутбуком и установленным на него диагностическим программным средством. Наиболее распространенная среди мастеров и автовладельцев программа для этого — «Вася диагност». Далее вкратце приведен алгоритм проверки давления в тестируемой турбине. Подразумевается, что автолюбитель знает, как подключиться к сервисному разъему ЭБУ и запустить программу. Все дальнейшие считывания выполняются при работе машины на холостом ходу, то есть, при работающем двигателе и турбине.

Проверка турбины на машине «Васей»

1. В программе выбрать раздел «Выбор блока управления», далее «Электроника двигателя».
2. Выбрать кнопку «Настраиваемые группы». Открывается окно настраиваемых групп слева и справа открывается окно со списком для выбора непосредственно групп. Здесь представлено описание всех узлов, влияющих на работоспособность двигателя автомобиля (датчики, исполняемые модули и так далее).
3. В списке нужно выбрать строку Absolute intake pressure или «Абсолютное потребляемое давление». В левом окне будет представлено соответствующее давление. Единицы измерения в данном случае — кПа вместо баров.
4. При работе на холостом ходу давление турбины будет немного больше 100 кПа (или 1 бара, например, 107 кПа).
5. Вместе с давлением турбины будет также полезно включить дополнительные функции — угол нажатия педали акселератора, значение крутящего момента, температуру охлаждающей жидкости и так далее. Это будет полезно для понимания динамики работы турбины.
6. В движении на автомобиле соответствующее давление турбины увеличится и будет составлять около 2…3 бар (200…300 кПа) в зависимости от типа турбины и режима езды.

Рекомендуется перед покупкой подержанного автомобиля проверять все его системы, в том числе турбину, не только визуально и тактильно, но и при помощи описанных программных средств наподобие «Васи диагноста».

Подытожим.

Актуатор турбины – агрегат, основанная задача которого – защита от переизбытка давления и самой турбины, и двигателя в целом.

Принцип работы актуатора может быть различен, все зависит от производителя и конкретного устройства системы.

Ремонт и настройка актутора – непростая задача, как в диагностике, так и самом ремонте. Если читаете это материал, то, наверное, вам еще рано вмешиваться в работу данной системы, в помощь будут только специализированные сервисы. Если же хочется самостоятельно разобраться, необходимо обзавестись сервисной литературой по данной тематике конкретного производителя, что не всегда просто, ввиду редко имеющегося у такового желания делиться подобными секретами, уменьшая собственную прибыль на сервисе.

Рекомендую прочитать:

Чем отличается масло 5W40 от 10W40?

Срок службы аккумулятора автомобиля — что влияет и как продлить.

Что означает маркировка шин?

Как правильно настроить актуатор турбины?

Как правильно настроить актуатор турбины?

Турбина, а точнее турбокомпрессор, все чаще встречается в современных автомобилях. И наиболее эффективными считаются агрегаты высокого давления, где предусмотрен клапан, чтобы стравливать давление на больших оборотах. Это и есть вакуумный актуатор, также известный под названием «вестгейт». Именно он бережет турбину от перегрузки. Клапан приличной марки должен иметь фирменную настройку, но при замене его придется регулировать отдельно. Заниматься этим без соответствующей подготовки и оборудования не рекомендуется – спокойнее доверить настройку специалисту: так быстрее и с гарантией. Понять, что проблема именно в клапане, можно по характерному дребезгу, когда мотор глушится или происходит перегазовка на сбросе. Обычно лязгает калитка клапана, из-за свободного хода штока, но может влиять и слабый наддув — конечно, если все остальное исправно работает и впуск герметичен.

Чтобы усилить наддув, проще всего поменять пружину — новая и упругая сразу давление поднимет. Еще можно отрегулировать уровень открытия/закрытия калитки затягиванием конца актуатора: если затянуть — тяга клапана станет короче, расслабить — удлинится. Чем короче тяга — тем плотнее закрывается заслонка, но увеличение давления приведет к тому, что на открытие больше времени уйдет. В результате крыльчатка будет быстро раскручиваться.

Вакуумно-электронный актуатор «сам» следит за текущим уровнем давления и реагирует когда надо. Для моделей попроще доступен т.н. буст-контроллер — соленоид, меняющий давление прямо перед актуатором. Так воздух стравливается перед клапаном и наддув повышается.

Как эта настройка делается на практике?

ько добраться до т.н. регулирующей гайки, придется демонтировать сам турбокомпрессор — или залезть под машину. Выполняется процедура вручную, нужная гайка находится около байпаса. Важный момент: выглядит эта деталь непохоже на гайку, поэтому перед началом настройки рекомендуется уточнить, что именно требуется подтягивать. И еще понадобится инструмент: гаечный ключ на 10 и плоскогубцы с длинными губками.

Подтягивание этой гайки укоротит шток, отчего закроется калитка. Чтобы проследить своими глазами, насколько закрылся актуатор, надо заранее снять катализатор. В спокойном положении прибор должен быть закрыт до предела.

Последовательность действий следующая. Снимаем со штока скобу, отворачиваем гайку на 10 (не исключено, что она уже будет ходить свободно), потом плоскогубцами затягиваем регулировочную гайку. Вращать ее надо против часовой стрелки и до тех пор, пока клапан не закроется полностью. Проверить несложно: постучать по калитке пальцем — если вибрирует, значит надо еще подтянуть. Когда вибрировать перестанет, следует добавить еще 3-4 витка по резьбе. Для справки: каждый такой виток, это около 0,315 Бар по уровню давления на мембране клапана. На этом настройка завершена, осталось лишь гайку на 10 законтрить и скобу назад поставить.

Алгоритм работ по снятию

Что касается снятия элемента, то при всех трех методах замены без снятия панели, демонтаж выполняется одинаково. Алгоритм работ по извлечению радиатора отопителя такой:

1. Сливаем из системы охлаждения антифриз.
2. Демонтируем воздушный фильтр двигателя вместе с воздуховодом.
3. Отключаем клеммы аккумулятора и снимаем батарею с авто.
4. Снимаем установочную площадку аккумулятора.
5. Под рулевой рейкой находим два патрубка, по которым охлаждающая жидкость подается на радиатор печки, ослабляем их хомуты и стаскиваем трубки со штуцеров.
6. Возле штуцеров находим гайку, которой к моторному щиту фиксируется крепежная пластина с резиновым уплотнителем, через который проходят штуцеры теплообменника. откручиваем эту гайку.
7. Переходим в салон. С водительской стороны снимаем декоративную боковую накладку центральной консоли.
8. Откручиваем крепление педали газа и отводим ее в сторону.
9. Демонтируем датчик включения стоп-сигналов, расположенный возле тормозной педали.
10. Поскольку снять педаль тормоза без демонтажа рулевых колонки и механизма не удастся, то поступаем так. Снимаем скобу фиксации штифта, которым педаль тормоза соединяется с вакуумным усилителем, извлекаем штифт и отгибаем площадку-упор датчика стоп-сигнала. После этого педаль поднимаем вверх и она не мешает извлеканию радиатора.
11. Откручиваем три винта крепления радиатора к корпусу.
12. Поскольку выходу радиатора мешают штуцеры, их нужно отпилить или отломать.
13. После отпиливания штуцеров, радиатор «выйдет» из посадочного места.

Но демонтаж теплообменника – только половина дела, еще нужно и поставить новый элемент, а сделать это мешают штуцеры.

Что делать, если турбина сломалась

Если обнаружилась неисправность первое, что нужно сделать — провести диагностику. Причём чем раньше, тем лучше. Если вовремя заменить неисправную деталь, удастся избежать более серьёзных проблем

Например — зачастую автовладелец не обращает внимание на лёгкое постукивание думая, что это не имеет значения, в результате через какое-то время приходится покупать новую турбину, хотя изначально можно было обойтись небольшим ремонтом

Следует отметить, что недостаточно знать, как работает турбина на дизеле — нужно идеально разбираться во всех её компонентах. Только обладая соответствующими навыками, опытом и оборудованием получится провести качественный ремонт. Именно поэтому рекомендуем не пытаться самостоятельно отремонтировать агрегат (можно сделать только хуже), а обратиться в компанию «Дизель-Мастер». Специализируемся на ремонте турбин с 1998 года, а потому знаем о них всё.

5 причин обратиться именно к нам:

1. В наличие высокоточное диагностическое оборудование (стенды Bosch и Delphi);
2. В штате — специалисты с большим практическим опытом подобных работ.
3. Быстрый ремонт в течение дня без потери в качестве.
4. Используем только оригинальные комплектующие и ремкомплекты.
5. Предоставляем официальную гарантию на комплектующие и выполненный ремонт.

При первых признаках дефекта — обратитесь к нам. Установим причину неисправности и предложим эффективный, экономичный способ её решения.

Заключение

В среднем радиатор отопления на Лада Калина выхаживает без ремонта от 3 до 4 лет. По прошествии этого времени следует готовиться к его замене, необходимо приготовить новое изделие и выяснить, как поменять радиатор печки. Каким из двух способов воспользоваться, решает каждый водитель сам. Можно воспользоваться услугами автосервиса. Выполнив замену своими руками, можно сэкономить расходы на ремонт.

Актуатор турбины: как работает и для чего нужен

Многие водители предпочитают тюнинговать двигатель турбокомпрессором. Это агрегат, правильное название которого — актуатор турбины. При корректной настройке устройство может серьезно увеличить мощностные характеристики мотора. Сейчас широкое распространение получили актуаторы высокого давления. В конструкции устройства есть клапан, который препятствует росту давления при работе двигателя на повышенных оборотах.

Как работает актуатор турбины дизельного двигателя?

На сленге автолюбителей этот узел имеет разные названия — например, вестгейт, вакуумный регулятор. Как и другие механические узлы, актуатор может сломаться, и тогда, чтобы продолжить эксплуатировать турбированный двигатель, его приходится менять. Но замена — это полбеды. Потом вестгейт придется регулировать, и это уже серьезная задача, правильно выполнить которую сможет только опытный водитель.

Регулятор ставят в выпускной коллектор машины. Принцип его действия простой. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление отработанного газа растет. Появляется необходимость провести его мимо колеса турбины. Тогда и начинает действовать вестгейт — его клапан открывается и пропускает газы через себя.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но основной — синий выхлоп. Особенно ярко он выражается во время разгона, но когда работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из турбокомпрессора.

Из выхлопной трубы может выходить и черный дым, что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере. Также выхлоп может быть черным из-за поломки управляющей системы турбокомпрессора.

Выход дыма белого цвета также говорит о неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного маслопровода. Другими явными признаками неисправности актуатора являются потеки масла на турбине и значительное увеличение его расхода. Это свидетельство засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее обычного, дело также может быть в турбокомпрессоре. Его неисправность может стать причиной недостаточного поступления воздушной массы в силовой агрегат. Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум при работе двигателя. Его появление бывает вызвано протеканием воздуха между выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования трещин, вмятин или других механических повреждений, которых касаются лопасти агрегата.

Если расход масла значительно увеличился, а выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к турбине воздушный канал. Может быть, проблема в том, что эти элементы засорились.

Последний признак нерабочего состояния вестгейта — самый распространённый. Это выход масла из компрессора. Причина неоригинальна — это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Как проверить актуатор турбины?

Диагностика электронного турбокомпрессора начинается с проверки тестером. Актуатор можно тестировать на автомобиле, а можно предварительно демонтировать.
Проверке подлежат:

• вакуумный клапан;
• исполнительный механизм;
• турбинный клапан.

Диагностику нужно периодически проводить, даже если вестгейт не дает повода. Когда происходит незначительная поломка турбины, это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломке агрегата.

Тестирование можно производить так — запускаем двигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — в какой-то момент он начнет двигаться. Запомните, на каких оборотах мотора турбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности. Более точные показания можно получить на стенде.

Настройка актуатора турбины

Регулировка актуатора турбины должна производиться обязательно. Если этого не сделать, во время работы двигателя вся система будет дрожать. Если же настройку произвести некорректно, наддув будет недостаточным. Однако неполный наддув может проявиться, если впуск системы потерял герметичность.

Приступаем к настройке. Сделать её можно по-разному:

1. Увеличить давление при помощи замены старой пружины на более упругую. Если, наоборот, надо снизить нажим, можно установить пружину из мягкой стали. Для удлинения тяги перепускного клапана нужно ослабить конец актуатора, для уменьшения, наоборот — затянуть. Если тяга будет сокращена, заслонку получится прижать плотнее. Тогда для ее открытия придется прикладывать значительное усилие, а значит, крыльчатка будет раскручиваться быстрее.
2. Повысить наддув можно установкой буст-контроллера. Этот механизм способен изменять давление. Чтобы он снижал давление на вестгейт, его нужно устанавливать перед ним. Буст-контроллер берет часть нагрузки на себя, так как выпускает часть воздуха.

Настройка штока

Чтобы убрать передув, нужно укоротить шток, закручивая регулировочную гайку (то есть крутя ее по часовой). Тогда лопатки геометрии будут открываться не слишком сильно. Если нужно исправить недодув, действовать нужно наоборот — откручивать регулировочную гайку.

Замена актуатора: когда требуется?

Иногда турбина выходит из строя сразу, но обычно это происходит постепенно. Чтобы определить поломку на ранней стадии, нужно присмотреться к работе машины. Если все усилия по ремонту этого устройства не дали результатов, придется купить новый актуатор.

Раньше замена производилась в сборе с турбиной, теперь актуатор можно заменить отдельно. Некоторые мастера вообще рекомендуют не пытаться ремонтировать это устройство, а сразу его менять — если, конечно, дело не в закисшем соединении. Узел обязательно придется заменить, если шарнир тяги на регуляторе износился. Работа эта не такая уж и сложная. После замены девайса понадобится время на его адаптацию.

К преждевременному выходу из строя актуатора приводят агрессивный стиль езды, применение некачественного топлива и моторного масла. Чтобы агрегат прослужил дольше, допускать подобного не стоит — лучше использовать только сертифицированные техжидкости.

Турбина гонит масло в интеркулер: что делать? Масло в интеркулере может стать причиной серьезных неисправностей, вплоть до выхода ДВС из строя. В этой статье мы вам расскажем, почему масло появляется в этом узле и как можно устранить эту проблему.
Как выполнить ремонт турбокомпрессора? Турбокомпрессор — деталь, позволяющая значительно уменьшить расход топлива двигателя. Выполнить ремонт турбокомпрессора довольно сложно — необходимы профессиональные инструменты.
Турбированные двигатели и особенности их эксплуатации Турбированные силовые агрегаты: их конструкционные особенности, эксплуатационные характеристики и наиболее частые причины поломок.
Применение двухходовых клапанов в системах автомобилей Поскольку в многочисленных системах автомобиля постоянно требуется перекрывать, перенаправлять и смешивать разнообразные потоки жидкостей или газов, то требуется применение различных перепускных устройств — таких, как клапана. Принципы их работы построен на разных приводах: пневматического,
Система турбонаддува на дизельных двигателях На многих современных автомобилях устанавливаются турбокомпрессоры для повышения мощности двигателя. Они бывают разных видов и форм, но принцип их работы одинаков. Идея турбирования двигателей возникла давно. Одни из первых турбокомпрессоров устанавливались на гоночные авто в начале прошлого века.
Возможности установки турбокомпрессора на атмосферные силовые агрегаты Идея турбирования силовых агрегатов возникла из-за необходимости экономичного увеличения мощности двигателя. Прибавлять мощность простым увеличением объема стало нецелесообразным, поскольку это приводит к значительному расходу топлива. Технология турбирования основана на подаче воздуха в камеру
