Лада гранта где стоит блок комфорта

Для его демонтажа, согласно технологическим инструкциям «АВТОВАЗ», необходимо снять панель приборов. Не щиток приборов, с указателями и индикаторами, а всю панель! Примерно вот так.

В общем, в плане ремонта, никаких хитростей нет. Либо заказываем и меняем микросхему, либо заказываем и меняем ЦБКЭ.

По поводу замены блока. Согласно документу «ЦБКЭ — Назначение, Функции, Диагностика», есть ещё блок с номером 21900-3840080-10, но он без управления электроприводами боковых зеркал, без автосвета, без управления задними стеклоподъёмниками и без управления освещением багажника.

Внимание! Мы переехали. Новый адрес ул. Высоцкого, 33/3 (на территории НПП «Инженер»).

Наш автосервис становится официальным Партнером ООО «АРС АДАКТ».

Наш автосервис прошёл сертификацию и получил допуск к установке, ремонту и обслуживанию отопителей WEBASTO (Вебасто).

Блоки управления Лада Гранта и их проблемы

ЭБУ — электронный блок управления. Он обрабатывает информацию о состоянии авто и управляет работой всех систем. Данные для обработки поступают с датчиков, которые установлены в разных узлах машины. От того, как работает ПО блока, зависят комфорт поездок и мощность автомобиля. Фактически, ЭБУ – мозг автомобиля.

В СтоВеста Вы можете обслужить свой автомобиль , а также приобрести все необходимые запчасти и аксессуары .

Какие блоки стоят на Лада Гранта?

На Лада Гранта устанавливаются ЭБУ М74.5, М74 и М74М. Какой именно блок входит в комплектацию авто зависит от года выпуска и типа двигателя.

До 2019 года устанавливали блоки М74 и М74.5.

ПО для М74 было разработано АвтоВАЗом. Есть 5 вариантов блока и больше 50 ПО. Но принципиальных различий для водителя в этих блоках и ПО нет.

ПО для блока М74.5 было разработано НПП ИТЭЛМА. Такой блок установлен только на машинах с двигателем 21127. Различия с М74 во внешнем виде и разъемах.

Начиная с 2019 года на Лада Гранта стали ставить ЭБУ М74М. ПО разработано АвтоВАЗом и этот блок стал клоном М86, который устанавливается на Лада Веста, Хрей и Ларгус.

Программное обеспечение всех блоков разное и залить, например, в блок М74.5 ПО М74 или М74М невозможно.

Любое из вариантов ПО, которое предусмотрено производителем Лада Гранта, не делает настройки автомобиля оптимальными. Например, педаль газа не всегда быстро реагирует на действия водителя. Или передачи переключаются долго и с рывками. Улучшить скорость реакции машины, её мощность и плавность хода можно с помощью чип-тюнинга.

Слабые места блоков управления Лада Гранта

Во-первых, слабое место любого блока управления Лада Гранта это его негерметичность и место установки. ЭБУ находится под бардачком, за обивкой салона.

При таком расположении есть большая вероятность, что жидкость попадет в блок. В каких случаях это может произойти:

• Антифриз попадет в ЭБУ, если потечет отопитель салона.
• Вода из-под капота, если рассохнется резиновая заглушка.
• Вода, если забьётся дренажное отверстие внизу лобового стекла.

Если внутрь блока попадет жидкость, то он выйдет из строя. В этом случае машина просто не заведется. А если это случится во время поездки, то произойти может вообще всё что угодно. Но блок точно будет работать не корректно, а поездка превратится в мучение.

Во-вторых, слабое место любого блока Лада Гранта – плохая защита от угона. Особенно это актуально для блока М74М. Угонщику легко найти блок и либо его перепрограммировать, либо заменить на заранее подготовленный.

Как защитить ЭБУ от жидкости?

Чтобы избежать неприятностей с попаданием жидкости внутрь блока управления Лада Гранта, достаточно сделать следующее:

• Посадить на герметик заглушку, которая ведет к ЭБУ из-под капота.
• Регулярно чистить дренажные отверстия, которые находятся под лобовым стеклом.
• Перенести блок управления выше, ближе к подушке безопасности пассажира. Но это мы рекомендуем делать в нашем сервисном центре.

Этих действий достаточно, чтобы защитить блок управления от жидкостей.

Как защитить ЭБУ от взлома

Есть два направления защиты – механическая и электронная.

Для того, чтобы защитить ЭБУ механически, достаточно помесить его в сейф . Блок остается на том же месте, но доступ к нему становится значительно сложнее. Злоумышленник не сможет быстро подменить ЭБУ или отключить штатную сигнализацию. Сейф также зароет блок от влаги, но такую защиту нельзя назвать надежной.

Для электронной защиты блока мы рекомендуем чип-тюнинг . Это не только помешает взломать ЭБУ электронными способами, но и сделает машину мощнее и комфортнее в поездках.

Сейчас Лада Гранта это очень популярная машина. И чем больше её покупают, тем больше угоняют. Поэтому мы советуем отнестись к безопасности машины серьезно и дополнительно защитить её от угона.

Конечно, сейф на ЭБУ не даст 100% защиты, но значительно увеличит время для обхода противоугонной системы. А для злоумышленника важно всё сделать быстро. Поэтому, столкнувшись с такой механической защитой, угонщик, скорее всего, просто бросит это дело.

Чтобы ещё больше обезопасить машину, можно поставить дополнительную сигнализацию и механическую защиту.

Блок комфорта на Гранте люкс лечится или исключительно под замену?

Кратко о процедуре замены управляющего модуля на Калине 2:

1. Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
2. Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
3. Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
4. В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
5. После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема. Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить. Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Функции

Блок управления электропакетом предназначен для выполнения таких функций:

1. Тревожная сигнализация. Если противоугонная система автомобиля зафиксирует попытку взлома, благодаря ЦБКЭ передаст информацию об этом на пульт управления автовладельца.
2. Управление системой стеклоочистки лобового стекла. Причем речь идет как о ручном, так и об автоматическом управлении (если на автомобиль установлен блок управления электропакетом маркировки 21900-3840080-20).
3. Устройство выполняет функцию управления системами обогрева лобового, а также заднего стекла. Также этот узел управляет и обогревательными элементами боковых зеркал заднего вида.
4. Блок управления электрпоакетом также следит за работоспособностью оптики, как в режиме ручного, так и автоматического управления. В частности, речь идет о ближнем освещении фонарей, габаритных фар, а также ДХО.
5. Отдельно следует выделить функцию обеспечения работоспособности дальнего освещения.
6. Поворотные огни, а также световая сигнализация.
7. Освещение салона транспортного средства.
8. Устройство осуществляет контроль за работоспособностью и энергосбережением девайсов, относящихся к категории внутреннего освещения машины.
9. Мониторинг состояния центрального замка, а также выполнение функций блокировки и разблокирования самих замков от ключа, от кнопок, установленных в салоне авто, а также в дверях.
10. Еще одна опция — открытие крышки багажного отсека с помощью кнопки, установленной в салоне.
11. Не менее важная функция — управления электроприводами, в частности, речь идет о стеклоподъемниках, а также боковых зеркал заднего вида.
12. Система обогрева водительского и пассажирского сиденья.
13. Узел освещения багажного отсека (автор видео — Владимир Костюченков).

Характерные неисправности

Если блок управления электропакетом по каким-то причинам выход из строя, это может привести к таким проблемам:

Блок комфорта лада гранта где находится

Центральный блок кузовной электроники предназначен для выполнения следующих функций:

— управление стеклоочистителем ветрового стекла в режиме «ручное управление», в режиме «автоматическое управление»;

— управление тревожной сигнализацией;

— управление обогревателем ветрового стекла;

— Управление обогревателем заднего стекла и обогревателями боковых электрозеркал;

— управление осветительными приборами автомобиля;

— центральный замок: блокировка и разблокировка замков боковых дверей от ключа, от кнопки замка двери водителя из салона от кнопки в модуле двери водителя;

— открывание крышки багажника (двери задка) от кнопки в салоне;

— управление электропроводами стеклоподъемников;

— управление обогревом передних сидений;

— управление освещением багажника.

Снятие ЦБКЭ
Подготавливаем автомобиль для выполнения работы.

Отключаем минусовую клемму аккумулятора.

При снятии панели приборов отсоединяем от центрального блока 1, рисунок 2, две колодки заднего жгута проводов.

Головкой на 10 отворачиваем гайку 1, рисунок 2, винта 2 крепления ЦБКЭ к кронштейну и снимаем ЦБКЭ 3 с панели 4 приборов

Устанавливаем блок ЦБКЭ в обратной последовательности. Момент затяжки гайки 1, рисунок 3, винта 2 крепления ЦБКЭ 3 – 4 Нм (0,3 – 0,4 кгс.м).

Снятие и установка блока управления электрооборудованием салона на автомобиле Лада Гранта ВАЗ 2190

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Преодолевая сопротивление пяти фиксаторов, снимите крышку монтажного блока.

3. Выверните винт крепления монтажного блока.

4. Опуская верхний край монтажного блока, отведите его от панели.

5. Отверните две гайки крепления блока управления электрооборудованием салона, извлеките блок из панели приборов.

6. Отсоедините колодку жгута проводов и снимите блок управления электрооборудованием салона.

7. Установите на автомобиль блок управления электрооборудованием салона в порядке, обратном снятию.

Схема центрального замка гранта норма

Что управляет центральным замком? Специальный блок, к которому подходят провода актуаторов замков. К нему же идут два провода, подключенные к «микрику» водительской двери. Точнее, этот провод в «Гранте» используется один, он имеет коричневую оболочку, а второй контакт от «микрика» соединён с массой.

Сам «микрик» расположен внутри актуатора. Так что, первый совет: сняв обшивку левой передней двери, надо найти шлейф, идущий от актуатора к 7-контактному разъёму.

В зависимости от комплектации, под обшивкой вы увидите следующее:

1. К разъёму подходят 6 проводов (от 2-х микриков и привода);
2. Шнуры от электропривода (контакты «2/7») не подключены, но всё равно присутствует коричневый провод, соединённый с контактом «1»;
3. Нет только тех проводов, которые, согласно схеме, должны соединяться с контактами «4/6».

Подключение сигналки подразумевает то, что провода от контактов «2/7» всё же соединены с блоком управления ЦЗ. Шнуры, идущие от трёх актуаторов, к штатному блоку подключены всегда. Нужно подключить и четвёртый, если это не сделано заводом. Возможно, придётся проложить двухпроводной шлейф из двери к БУ ЦЗ:

Блок управления ЦЗ находится под блоком предохранителей, он обозначается БУБД-2190.

Вот как справился с задачей один из автовладельцев:

Шнуры, которые выходят из двери, подсоединены к проводам штатного клеммника. Используются следующие контакты разъёма: «3» и «4». Главное, нельзя их перепутать. Ещё раз посмотрите на схему, чтобы понять, о чём именно мы говорим.

Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация

Замок зажигания: +12 – коричневый ign1 – синий/черный стартер – красный

Панель приборов: повороты – синий и синий/черный ручник – коричневый/синий (в разрыв диод)

Порог водителя: концевик водителя – красный/зеленый, к нему же подключаем остальные двери

Под капотом: тахо – белый/черный на модуле зажигания концевик капота в штатное место

Концевик багажника – на багажник ставим разъем (концевик уже в замке есть).

Центральный замок ставим свой.

Подключение сигналки к ЦЗ

Вот мы и добрались до самого интересного. Контакты реле сигналки нужно подключать в разрыв коричневого провода (см. схему в главе 1). Причём это потребуется вне зависимости от комплектации. Силовые кабели, как ни странно, нам не понадобятся вовсе. А задача сейчас выглядит так: нужен двухпроводной сигнальный шлейф, включенный в разрыв коричневого шнура.

Читать также: Блок управления полным приводом опель мокка

Мораль тут следующая:

1. Если БУ ЦЗ снять удалось, подключите шлейф в разрыв провода, соединённого с контактом «7» БУБД;
2. Если вы сняли обшивку двери, то тяните шлейф из неё (от места разрыва коричневого шнура).

Понятно, что вторая сторона шлейфа должна дотягиваться до разъёма реле вашей сигнализации.

Вариант для комплектации «Люкс»

Итак, здесь подразумевается, что на подлокотнике в салоне установлена кнопка, позволяющая блокировать замки. От одного из контактов кнопки, на который при нажатии подаётся «плюс», нужно протянуть шнур к блоку сигналки. Больше ничего не потребуется, а подключить сигнализацию вы сможете по следующей схеме:

Согласно отзывам, данный вариант является подходящим, если речь идёт именно о «люксовой» комплектации. Кстати, резистор можно включать в разрыв провода, обозначенного у нас, как «синий» (общие контакты тогда соединяют перемычкой).

Необходимо помнить, что работая с любым электрооборудованием, предварительно нужно снять минусовую клемму с АКБ.

Каждый шнур, прокладываемый заново, не должен касаться металлических поверхностей. Иначе, в местах касания провод защищают трубкой, выдерживающей температуру 250 градусов. Именно так можно обезопасить себя от непредвиденных последствий.

Вариант для комплектации «Норма»

Допустим, в салоне нет кнопки, позволяющей выполнить экстренное закрывание. Тогда подключать сигналку к ЦЗ нужно по следующей схеме:

Как видим, никаких резисторов в отличие от первого варианта здесь нет, а положительное напряжение не используется вовсе. Зато, в люксовой комплектации не будет наблюдаться эффект, который характерен для данной схемы:

• Выполняем закрывание с брелока – запираются все замки;
• Пытаемся открыть замки с брелока – отпирается только водительский замок.

Если вас устраивает подобное свойство, пробуйте реализовать схему на практике. А другие варианты, более совершенные, выглядят на порядок сложнее.

Прочитайте то, что сказано о безопасности монтажа в предыдущей главе. Не пренебрегайте советом об отключении минусовой клеммы. Мы работаем только с сигнальными цепями, поэтому ничего не выйдет из строя даже при ошибочном подключении. Тем не менее старайтесь не перепутать реле запирания и открывания, которые находятся в блоке сигнализации. Этот блок обычно снабжается 6-контактым разъёмом (подробности есть в инструкции изготовителя сигналки).

Монтаж

Установка сигнализации на Лада Гранта своими руками состоит из нескольких этапов:

1. Демонтаж пластиковой обшивки рулевой колонки. Затем снимается комбинация приборов и удаляется карта, установленная на двери водителя. Детали крепятся винтами и пластиковыми пистонами, которые снимаются специальной монтажной лопаткой.
2. Точка установки головного блока зависит от габаритов и характеристик изделия. Малогабаритные модули изделий Starline или Pandora размещаются позади комбинации приборов.
3. Вывести контрольный диод на облицовку передней стойки крыши со стороны водителя. Антенный блок (на части комплексов содержит сенсор фиксации удара) приклеивается на верхнюю кромку ветрового стекла. Если владелец ранее устанавливал блок на другую точку стекла, то рекомендуется заменить слой 2-сторонней клейкой ленты, который наносится на корпус модуля в заводских условиях.
4. Рупор сирены ставится в моторном отделении, кабель выводится в салон автомобиля через штатные каналы, выполненные в моторном щите. Поскольку перегрев корпуса приводит к повреждению электроники узла, то предусматривается защита рупора от выхлопного коллектора. Основание сирены крепится винтами, которые вкручиваются в предварительно просверленные отверстия.
5. При установке сигнализации с автозапуском требуется установить датчик, измеряющий температуру блока двигателя. Устройство крепится гайкой в соответствии с рекомендациями изготовителя, запрещается сдавливать элемент при монтаже.

Правила установки

Карта монтажа сигнализации (индивидуальная для каждой модели устройства) приложена к заводской инструкции по установке. При выполнении монтажных работ обеспечивается надежная фиксация элементов винтами или пластиковыми хомутами. При использовании 2-сторонней клейкой ленты возможно разрушение клеящего слоя из-за перепадов температур, болтающиеся детали повреждаются и способны разрушить штатную электрическую проводку автомобиля.

Не рекомендуется ставить детали охранного комплекса рядом со штатными электронными контроллерами автомашины. Место размещения головного блока располагается на удалении от вентиляционных каналов штатной климатической установки. Для обеспечения охлаждения необходимо обустроить естественную вентиляцию.

Все работы, связанные с соединением электропроводки, выполняются на обесточенном автомобиле.

Провода соединяются на скрутке, для улучшения качества контакта используется припой или специальные металлические трубки. Кабели, которые не используются при коммутации, отрезать не рекомендуется. Шнуры аккуратно скручиваются в рулончики и крепятся к деталям конструкции автомобиля пластиковыми хомутами.

Иммобилайзер и место его расположения

Иммобилайзер представляет собой кольцевую антенну, расположенную в замке управления цепями зажигания. Завод комплектует автомобили 2 ключами, внутри которых расположен специальный чип. При корректном распознавании микросхемы отключается блокировка цепей пуска двигателя. Автоматический запуск двигателя, выполняемый без ключа, возможен только при установке обходчика иммобилайзера. Устройство представляет собой отдельный блок с чипом или копией ключа, на части сигнализаций используется электронный блок, который имитирует сигнал от штатного ключа.

Программирование длительности управляющих импульсов

Даже если сигнализация подключена правильно, не факт, что у владельца появится возможность управлять замками с брелока. Дело в том, что необходимо правильно подобрать длительность управляющего импульса (на запирание и на открывание). Не нужно её делать слишком большой, чтобы не перегреть актуаторы.

Читать также: Шрус на шеви ниву

Посмотрите, что именно предлагает изготовитель Starline. Продолжительность импульсов мы можем установить в значение 0,7 с, чего должно быть достаточно. Значение «3,6», в то же время будет избыточным.

Комплектация «Люкс» обладает следующим свойством – после 15-ти минут бездействия электроника «засыпает». Чтобы разбудить её, может потребоваться дополнительный импульс. Значит, пробуйте использовать тот вариант, где предусмотрено наличие двойного импульса. Главное – не активировать вариант «комфорт», где используется 30-секундная длительность. Чтобы подключить сигналку с «комфортом», в «Грантах» нужно устанавливать дополнительный блок (АвтоВАЗ не его выпускает). Желаем успехов.

Гранта и Starline — все опции

Наконец-то нашел время установить новый блок переключателей стеклоподъемников. Начал с врезки нового блока от Калины 2 на место родного. При помощи пластиковых лопаток для для снятия обшивки извлек блок переключателей стеклоподъемников Гранты.

На сайте, где заказывал блок (см. часть 1), есть шаблон для разметки.

Извлек родной блок и разметил обшивку под новый.

Вырезал канцелярским ножом посадочное место.

Установил новый блок.

Следующим шагом снял обшивку и провел +12в, которые взял с предохранителя заводского блока ЦЗ (мне показалось это логичным

Блок комфорта лада калина

Самая полная классификация ЦБКЭ. Их 15 видов есть. Какой из них на какой автомобиль ставится — можете посмотреть.

1) 21900-3840080-20 Приора 2, Гранта, Калина 2 (в комплектациях люкс), Датсун ондо (Дрим 1-2) 2) 21900-3840080-10 Приора 2, Гранта, Калина 2 (в комплектациях норма) 3) 21900-3840080-11 Приора 2 в комплектации Норма. До 2020 года ставили на Приору 2 в комплектации стандарт 4) 21900-3840080-21 Приора 2 в комплектации Люкс ранние (2014-2015 год), на Норму не ставился, но подойдёт 5) 21900-3840080-15 Приора 2 в комплектации Стандарт, Калина 2, Гранта в комплектации Комфорт 6) 21900-3840080-30 Датсун мидо в комплектации Траст 1-3 до 2020 7) 21900-3840080-40 Датсун мидо в комплектациях Дрим 1, Дрим 2 до 2020 21900-3840080-50 новый блок на смену 21900-3840080-10 (не сгорает) 9) 21900-3840080-60 новый блок на смену 21900-3840080-20 (не сгорает) 10) 8450100527 Гранта с 2017 года 11) 8450100534 Калина 2 с 2020 года 12) 8450100535 Датсун ондо с 2020 года 13) 8450100536 Датсун мидо с 2020 года (Траст 1-3, дрим 1-2) 14) 8450101126 Гранта FL в комплектации комфорт и норма 15) 8450101145 Гранта FL в комплектации люкс

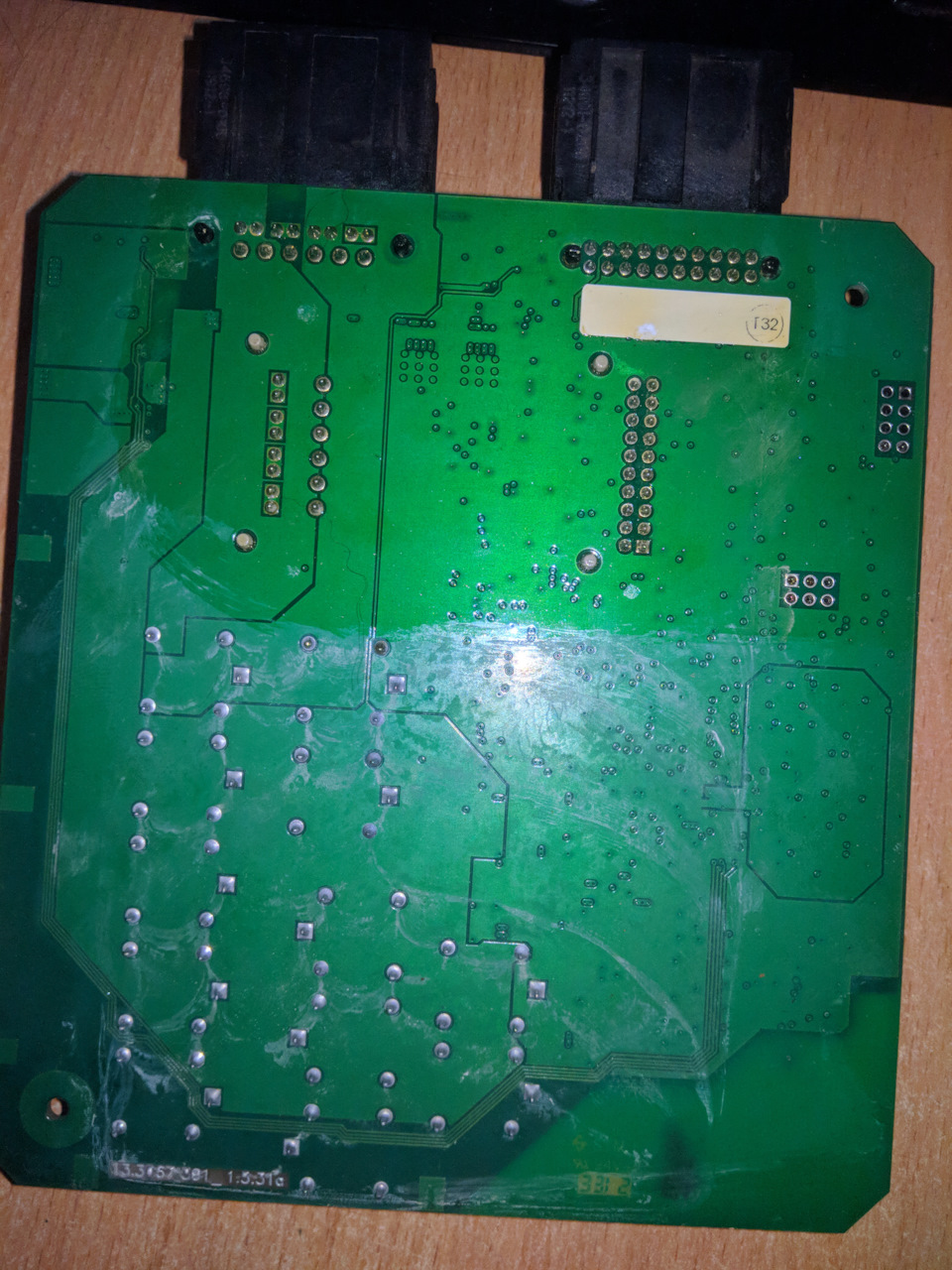

Теперь по разъёмам У многих перегорает на Калинах 2 ЦБКЭ, у кого-то даже проводка подгорает. Ранее никто не мог найти разъёмы на эти блоки, ну так вот я это сделал!

После рестайлинга на Лада Калину, вместо предохранителей и многочисленных реле, устанавливается центральный блок управления кузовной электроникой (ЦБКЭ). Девайс доступен в комплектациях «Люкс» и «Норма».

Назначение и характеристики ЦБКЭ

Центральный блок кузовной электроники Калина 2 управляет:

• тревожной сигнализацией;
• стеклоочистителями;
• обогревом лобового и заднего стекла;
• обогревом боковых зеркал;
• светотехнической системой;
• указателями поворота;
• центральным замком;
• приводом открытия багажника;
• электроприводом стеклоподъемников;
• обогревом передних сидений;
• электроприводом боковых зеркал.

При включении сигнализации происходит автоматическая проверка, сопровождающаяся коротким миганием указателей поворота. В режиме охраны моргает лампочка иммобилизатора на комбинации приборов. Снятие с охранного режима происходит посредством нажатия на кнопку пульта дистанционного управления.

Центральный электронный блок автоматически включает стеклоочистители, если:

• поступил сигнал от датчика дождя;
• регулятор чувствительности в положении от 1 до 4;
• переключатель стеклоочистителя в положении «прерывисто».

При обнаружении неисправности в работе стеклоочистителя ЦБКЭ Калины 2 переводит его с автоматического на режим ручного управления. При включении функции обогрева лобового стекла кузовная электроника контролирует напряжение бортовой сети и ограничивает длительность обогрева 6 минутами. При падении напряжения ниже 12 В ЦБКЭ отключает режим обогрева.

При снижении напряжения до 9,6 В центральный блок ограничивает работу обогревателей заднего стекла и боковых зеркал. Так он предотвращает переход двигателя в аварийный режим. При восстановлении напряжения до уровня в 10,8 Вольт обогреватели включаются автоматически.

Помощь водителю оказывает кузовная электроника и при работе со светотехнической системой. При запуске двигателя дневные ходовые огнивключаются, а при остановке – автоматически выключаются. Ближний свет фар и габариты включаются при поступлении сигнала от датчика освещенности и дождя. При этом дневные ходовые огни выключаются. Если при автоматической диагностике обнаруживается неисправность, отсутствие сигнала от датчика освещенности, то ЦБКЭ включает ближний свет и габариты.

Описание ЦБКЭ

В отличие от первых моделей Калин, во вторых версиях и комплектация Люкс вместо традиционных реле для управления электроникой используется блок управления электропакетом. Это устройство совмещает в себе множество функций, предлагаем ознакомиться с ними более детально.

Схема подключения элементов и выходов ЦБЭК

Функции

Блок управления электропакетом предназначен для выполнения таких функций:

1. Тревожная сигнализация. Если противоугонная система автомобиля зафиксирует попытку взлома, благодаря ЦБКЭ передаст информацию об этом на пульт управления автовладельца.
2. Управление системой стеклоочистки лобового стекла. Причем речь идет как о ручном, так и об автоматическом управлении (если на автомобиль установлен блок управления электропакетом маркировки 21900-3840080-20).
3. Устройство выполняет функцию управления системами обогрева лобового, а также заднего стекла. Также этот узел управляет и обогревательными элементами боковых зеркал заднего вида.
4. Блок управления электрпоакетом также следит за работоспособностью оптики, как в режиме ручного, так и автоматического управления. В частности, речь идет о ближнем освещении фонарей, габаритных фар, а также ДХО.
5. Отдельно следует выделить функцию обеспечения работоспособности дальнего освещения.
6. Поворотные огни, а также световая сигнализация.
7. Освещение салона транспортного средства.
8. Устройство осуществляет контроль за работоспособностью и энергосбережением девайсов, относящихся к категории внутреннего освещения машины.
9. Мониторинг состояния центрального замка, а также выполнение функций блокировки и разблокирования самих замков от ключа, от кнопок, установленных в салоне авто, а также в дверях.
10. Еще одна опция — открытие крышки багажного отсека с помощью кнопки, установленной в салоне.
11. Не менее важная функция — управления электроприводами, в частности, речь идет о стеклоподъемниках, а также боковых зеркал заднего вида.
12. Система обогрева водительского и пассажирского сиденья.
13. Узел освещения багажного отсека (автор видео — Владимир Костюченков).

Характерные неисправности

Если блок управления электропакетом по каким-то причинам выход из строя, это может привести к таким проблемам:

1. Отказ в работе электрических стеклоподъемников. Разумеется, прежде чем разбирать управляющий модуль, следует точно удостовериться в том, что стеклоподъемники не работают именно из-за него. Логично будет сначала проверить предохранительный элемент, а также блок управления подъемниками, который встроен в водительскую дверь. На практике часто случается такое, что причиной отказа электростеклоподъемников является плохой контакт проводки на самом блоке.
2. Перестала работать оптика — ближний свет, поворотники и т.д. В таком случае сначала проверяются предохранительные элементы, источники освещения и рулевой выключатель. Есть вероятность, что причина кроется в нарушении контакта непосредственно на выключателе, если это так, то их следует перепаять. В том случае, если причина заключается в неработоспособности блока, его нужно будет демонтировать и разбирать, чтобы найти выгоревший элемент и перепаять его. В том случае, если пайка не помогла решить проблему, устройство придется менять.
3. Перестала работать часть оборудования, при этом устройства, как на первый взгляд может показаться, никак не связаны между собой. Дело в том, что сам модуль включает в себя множество элементов и контроллеров, каждый из них отвечает за выполнение определенных функций. Если выйдут из строя сразу два или более контроллеров, это может привести к серьезной поломке. К примеру, сразу откажется работать оптика, обогрев заднего и переднего стекла дверь багажника и стеклоподъемник. Необходимо икать вышедший из строя контроллер и менять его путем перепайки.
4. Довольно часто встречаемая проблема, которая может произойти — это обрыв проводки блока. Он установлен в практически недоступном месте, но если выполняются работы с электрикой, к примеру, по установке противоугонной системы, то скорей всего, автовладелец столкнется с ЦБКЭ. И если в ходе выполнения работ будет повреждена проводка, разумеется, это отразится на функционировании устройства и, соответственно, выполнении тех или иных функций.
5. Окисление контактов на разъемах модуля. Если вы столкнулись с такой проблемой, то рекомендуем обратить внимание на влажность в салоне. Часто окисление на выходах происходит именно в результате повышенной влажности. Контакты можно зачистить, это не проблема, однако проблему влажности необходимо решать, поскольку в противном случае она может привести к выходу из строя микросхемы в целом.
6. Поломка платы. Самая страшная проблема для автовладельца, поскольку из-за этого устройство просто не сможет нормально работать. Соответственно, потребуется его замена, а это, в свою очередь, стоит немалых денег (автор — Александр Фишер).

Возможные поломки кузовной электроники и их устранение

ЦБКЭ позволяет освободить водителя от рутинной работы, сосредоточить его внимание на вождении и управлении дорожной ситуацией. Несмотря на это неоспоримое преимущество, нередко возникают устойчивые сбои некоторых узлов. Одной из самых распространенных неисправностей является отказ работы поворотников и аварийной сигнализации. Проявляется это чаще всего тем, что лампы просто непрерывно горят с левой стороны автомобиля. Прежде чем приступить к ремонту ЦБКЭ, необходимо убедиться, что фонари не перегорели, их контакты не окислены, кнопка аварийной остановки исправна, а провода не обуглены.

Причиной отказа работы стеклоподъемников может быть поломка электронного блока управления. Есть и другие варианты: проблемы со стеклоподъемником, встроенным в дверь водителя, плохой контакт проводов, неверная установка ограничителей.

Ремонт электронного блока можно выполнить своими руками. Для этого необходимо снять его со штатного места, открыть крышку и внимательно осмотреть схему на предмет наличия копоти или оплавленных частей контроллеров. Обнаружив явные дефекты контроллеров, следует заменить их и переустановить программное обеспечение через специальный разъем на электронном блоке. Чтобы правильно провести замену сгоревших узлов, необходимо иметь «распиновку»– информацию о разъемах, разводках, портах ввода и вывода, различных переходниках и заглушках.

Схемы ЦБКЭ

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;
• место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;
• место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

Инструкция по замене

Сначала необходимо демонтировать щиток приборов на центральной консоли, затем снять нижнюю часть облицовки приборной панели под рулем. Теперь следует открутить блок предохранителей и повернуть его таким образом, чтобы он принял горизонтальное положение.В освободившееся пространство необходимо просунуть руку до соприкосновения с полкой, на которой установлен ЦБКЭ.

Открутив фиксирующий болт, можно подтянуть вверх блок управления и, отсоединив два электрических разъема, аккуратно его вытащить. Демонтировав устройство, его ремонтируют или заменяют на новое. Установка девайса выполняется строго в обратном порядке.

Внедрение современных технологий в области управления электронным оборудованием автомобиля облегчает работу водителя, освобождает его от лишних нагрузок и снижает вероятность возникновения дорожно-транспортных происшествий. Наряду с положительными сторонами внедрения ЦБКЭ есть и ряд недостатков, связанных с ненадежностью некоторых узлов. Над этой проблемой усиленно работают заводские инженеры. По последним отзывам автолюбителей, количество неисправностей центрального блока кузовной электроники и частота их возникновения снижаются.

Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

1. Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
2. Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
3. Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
4. В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
5. После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема. Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить. Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Фотогалерея «Помощью в замене ЦБКЭ»

Цена вопроса

Стоимость ЦБКЭ будет различаться в зависимости от модификации. В среднем такие девайсы стоят от 4500 до 6000 рублей.

Замена блока комфорта на Калине

2. Если купить новый брелок,его нужно привязывать(прописывать) к блоку комфорта.Старый брелок даже светодиод не моргает.Батарейка новая.

Конечно первое что проверю проводку от блока что в водительской двери до блока под задним сиденьем.

Никогда с этим не сталкивался,отнеситесь с снисхождением т.к. только вникаю.Но пинки в нужном направлении буду стойко переносить.Спасибо.

Лада Гранта предохранители и реле

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения автомобиля (Гранта Люкс, Гранта стандарт, Гранта Норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки.

Блок в салоне

Основной блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Для того что бы её снять надо потянуть за её края.

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

На обратной стороне которой должна быть нанесен актуальная схема для Вашей модели Гранта.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Вариант 1

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

За работу прикуривателя отвечает предохранитель номер 20 на 15А.

p, blockquote 17,1,0,0,0 —>

Вариант 2

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Пример схемы с обратной стороны крышки

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

За прикуриватель отвечает предохранитель номер 27 на 15А.

Подробное обозначение предохранителей для моделей с 2019 года

За прикуриватель отвечает предохранитель номер 25 на 15А.

Замена блока комфорта

Приехал домой с очередной покупкой из автомагазина. Доехал на ГБО, по приезду переключился на бензин, пару раз газанул и заглушил. На следующий день запустил машину с автозапуска. Выпал снег, так, что выйдя полез в багажник за щёткой. Попытался открыться брелка — ноль реакции; полез в салон к кнопке — снова ничего. Пошёл дёргать багажник, может прилип и уже открытый, но нет. Хорошо, достал щётку откинув спинку задних сидений. Почистил, сел, уже думал ехать, включаю дворники — нет реакции. Полез в блок предохранителей, всё цело. Вечером после работы начал разбираться.
На машине работали по сути несколько вещей. А всё, что не работало сводилось к блоку комфорта. При покупке, после приезда домой я как-то думал, что он полетел и полез смотреть сколько он стоит, цена мне не понравилась, что уж сейчас говорить. Но тогда дело оказалось в снятом брелке сигнализации. Перерыв всё, что смог, всё же пришлось лезть к блоку комфорта.
Лазил я вечером, в темноте. Если не считать снятие щитка приборов, то это вообще никак не мешало, поскольку пролезала только рука и смотреть некуда, всё на ощупь. Отключив некоторую проводку я снизу смог добраться рукой оттуда до верхней части панели. Сверху мешался "воздушный тоннель", ответил его крепление снизу, сниматься он отказался, но немного подвинулся. Смог достать сверху блок комфорта при этом ещё раз 5 в позе ёги слазить в низ, чтоб отключить все колодки с блока. Наконец покоцав немного корпус смог достать старый блок.
Открыв его почувствовал запах сожженного. В машине не особо заметил каких-то проблем, а вот придя домой отчётливо увидел сгоревший контроллер bts5242-2L.

Окисел

Узнав по поводу ремонта стало не охота ждать этот контроллер или заказывать в x10 через авито.А ещё возится с его заменой. Решил прощё купить новый блок, тем более там вроде как более-менее решена проблема.

Закупился в магазине, блок комфорта успел купить около 13тыс., при том что сейчас он стоит уже около 16 в том же магазине.

Посмотрев различные статьи на драйве о причине сгорания блока комфорта пришёл в выводу, что стоит ставить вместо 2190-3840080-20 более свежий 2190-3840080-60 ( Описание отличий ). Но в магазине не мог его найти, а заказывать через интернет такую вещь опасался. В итоге поехал всё же в магазин и оказалось, что под старым номером бьётся новый, на счастье купил сразу все предохранители и реле с запасом. А так же противотуманки и комплект лапочек на ближний/дальний, так как старые с одной стороны светили синим цветом на ближнем (на старых спустя пол года осыпался экран, спустя пол года эксплуатации). С эти комплектом поехал домой, ждать выходных, чтоб всё это установить.

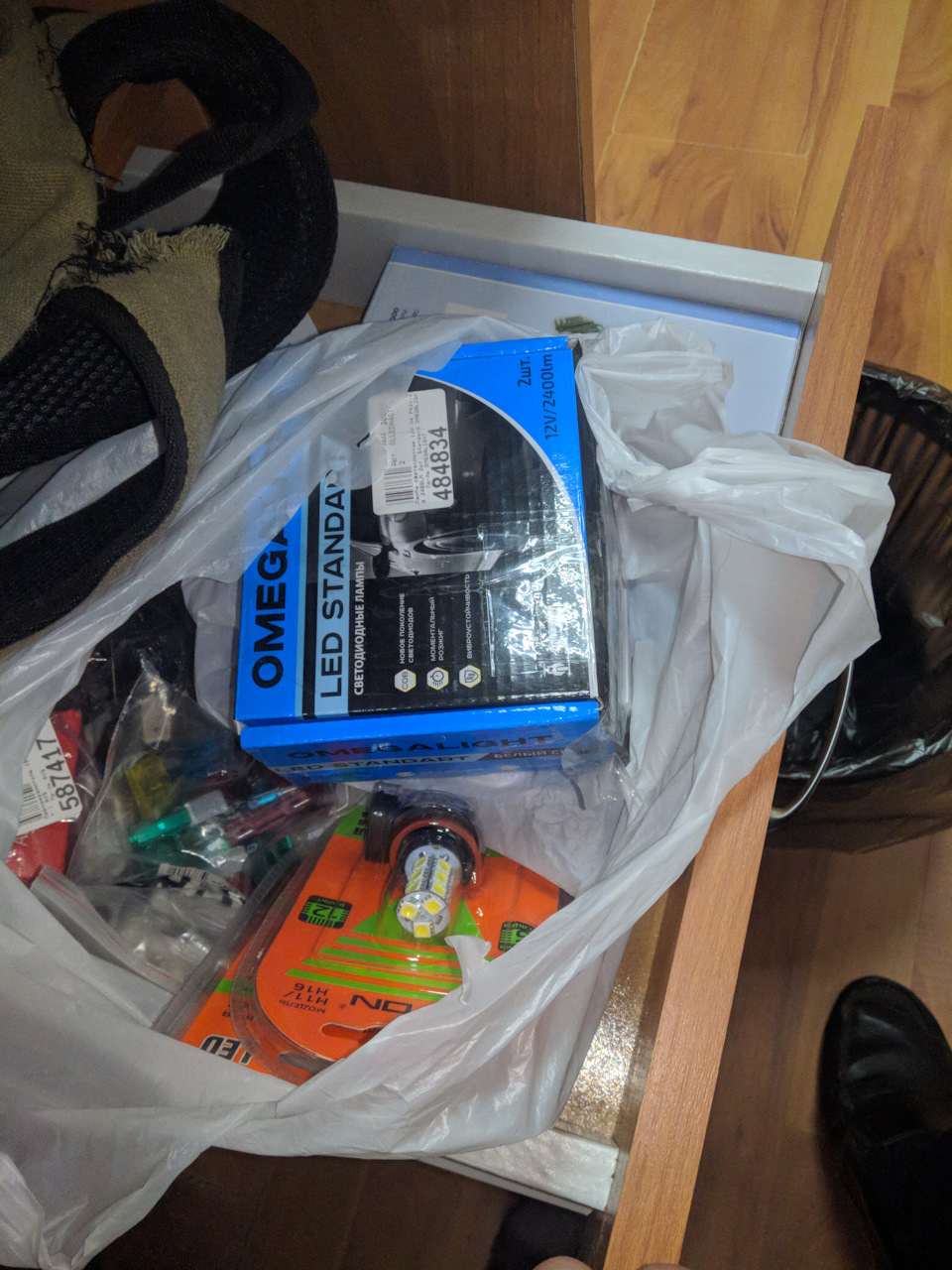

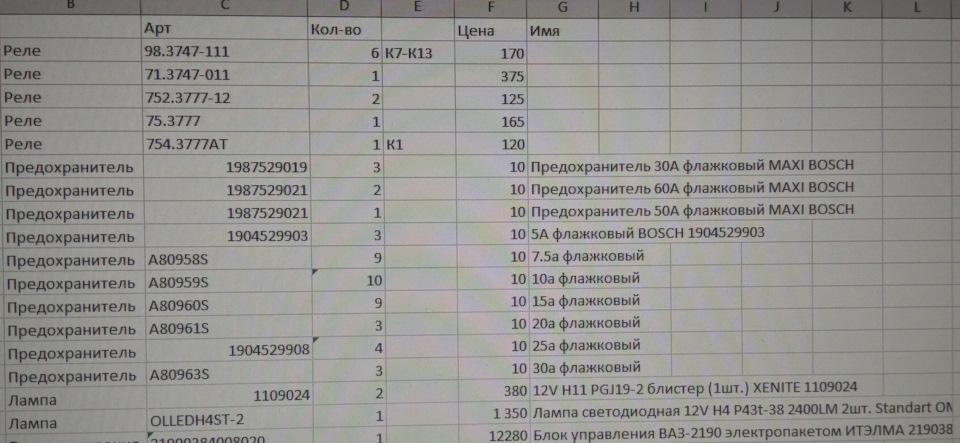

Наборчик Опись

В пятницу вечером полез, "секс" в различных позах предстоял ещё больший. Блок я без проблем смог поставить, а вот подлезть и вставить разъём в него никак не удавалось. На ощупь проверял ключи, всё сходилось, но как то вставить совсем не получалось. В общем я в три раза больше поменял позиций при установке, чем при снятии, но всё же смог установить.

Просовывание нового блока Блок на своём месте Отсоединяем провода, чтоб пролезть рукой наверх Вставился наконец Приборку на место

После установки нового блока повыдёргивал все предохранители в салоне и релюшки.

До После

Так себе занятие, снова все руки ободрал, реле стоят плотно, вынимается ни в какую не хотели, только с раскачки вытащил) .

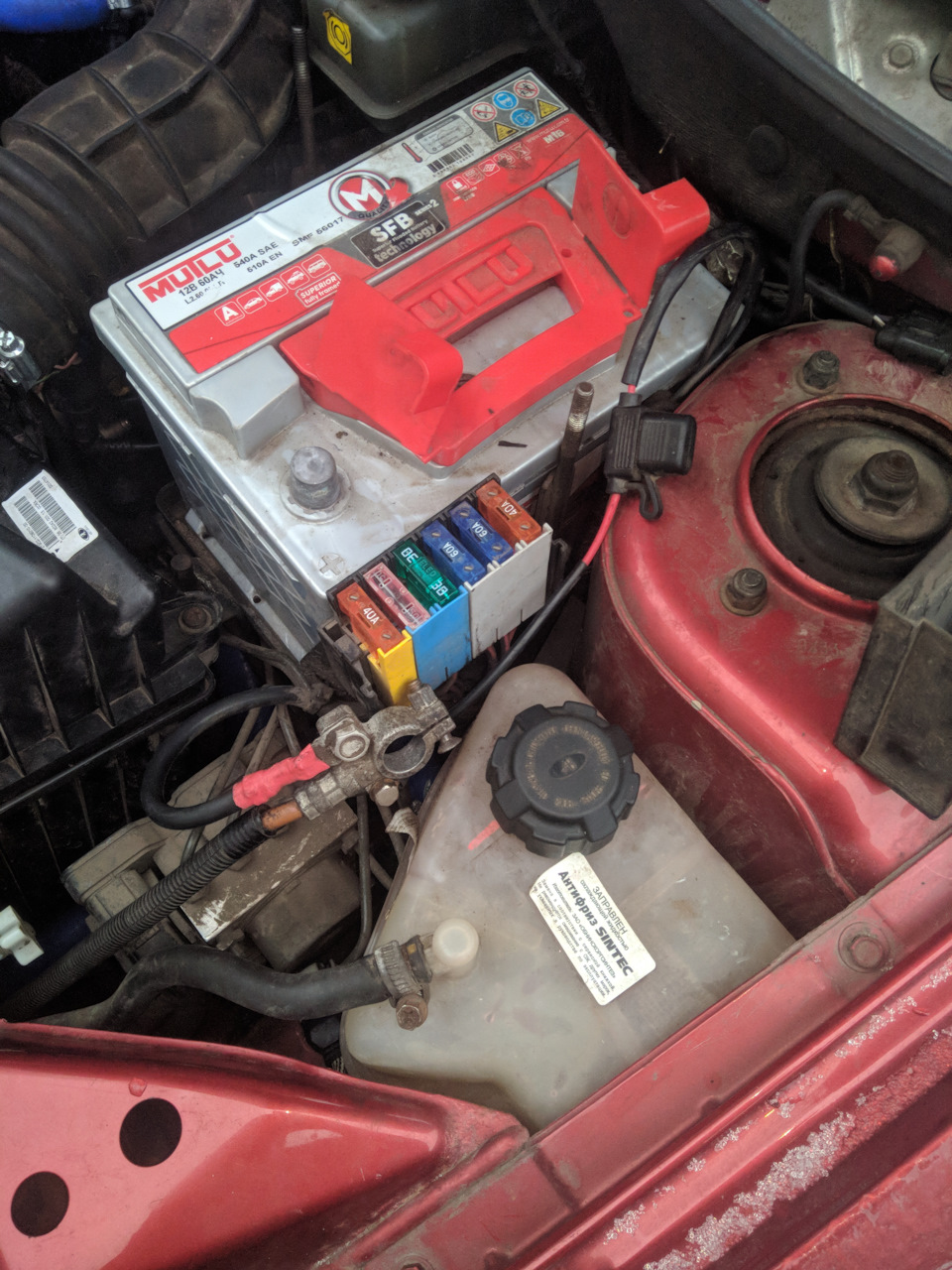

Полез под капот к большим предохранителям и тут оказалось, что я не те предохранители подобрал, не того наминала (смотрел по фото с интернета, т.к. с машины фотки не сделал), поменял два предохранителя остальные оставил. На этом пятница закончилась.
Суббота началась с установки новых диодных лампочек ПТФ. Пришлось отвинтить часть подкрылка и отгибать бампер. С той стороны, где он был сломал было особенно страшно, но всё выдержало. Час возни с попытками открутить заржавевшие саморезы с правой стороны и ПТФ установлены. Ну и под конец самое простое поменял лампочки ближний/дальний.

Что такое блок комфорта на гранте?

Блок комфорта (Цбкэ, он же центральный блок кузовной электроники) является системой управления в автомобиле, которая отвечает за корректную работу стеклоподъемников, работу освещения в автомобиле и поворотников, а также регулировку и обогрев зеркал в нем, открывание-закрывание замков.

Как снять Цбкэ Лада Гранта?

Отключаем минусовую клемму аккумулятора. Снимаем панель приборов (статья – Как снять панель приборов Лада Гранта). При снятии панели приборов отсоединяем от центрального блока 1, рисунок 2, две колодки заднего жгута проводов. Устанавливаем блок ЦБКЭ в обратной последовательности.

Сколько стоит блок комфорта на Приору?

Блок электропакета комфорта ваз 2170 приора

Блок управления электропакетом «Итэлма» Оригинал. Каталожный номер 2170-3763040. Цена 2500р.

Что такое Цбкэ?

Центральный блок кузовной электроники (ЦБКЭ) предназначен для выполнения ряда функций автомобиля. Всего насчитывается около 15 разновидностей этого блока. Разбираемся, в особенностях ЦБКЭ, изучаем разъемы, назначение контактов, коды неисправностей и прочее.

Где находиться блок комфорта Приора?

Местонахождение Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного.

Как снять блок предохранителей на Ладе Гранта?

1. Снять кожух рулевой колонки (снизу опустить фиксатор рулевой колонки вниз и вывернуть винты крепления).
2. Снять крышку монтажного блока (отщелкиваем накладку в последовательности: 1, 2, 3, 6, 4 и 5).
3. Вывернуть правый винт крепления монтажного блока, используя маленькую трещетку с крестовой битой.

Где находится Цбкэ?

Итак, ЦБКЭ (англ. BCM – Body Control Module) – Центральный Блок Кузовной Электроники расположен, в салоне автомобиля, слева, над блоком предохранителей.

Где находится блок управления на Lada Granta?

ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.

Где находится блок комфорта?

Блок комфорта расположен под водительским сиденьем. Добраться до него можно двумя способами: снимая сиденье и не снимая сиденья (больше удобства). Первым делом нужно снять подножку под левую ногу. Крепится она одним болтом сверху, после того как открутим боль просто потянуть её на себя.

Для чего нужен блок комфорта?

Блок комфорта является системой управления в автомобиле, которая отвечает за корректную работу стеклоподъемников, работу освещения в автомобиле, а также регулировку и обогрев зеркал в нем, открывание-закрывание замков.

Где находится блок управления электропакетом Приора?

Контроллер управления электропакетом на Приоре крепится с помощью кронштейнов в центральной, нижней части торпеды над блоком управления двигателем (ЭБУ).

Что такое блок управления электропакетом Приора?

Блок управления электропакетом предназначен для управления блокировкой дверей и задка автомобиля, включения и выключения сигнализации, открывания крышки багажника.

Где находится контроллер на Приоре?

На моделях Приора и Калина контроллер расположен под консолью панели приборов и закреплен на кронштейне. На автомобилях LADA 4х4 ЭБУ расположен под обивкой на левой панели передка.

Сколько стоит блок управления стеклоподъемниками на Приору?

Блок управления стеклоподьемниками Ваз 2170 Приора

Цена: 1800₽при сдаче не исправного 1300р.

Как поменять кнопки стеклоподъемника на Приору?

Процесс замены прост. Откручиваем два самореза в кармашке дверной обшивки, снимем его вместе с блоком, отсоединяем колодку от блока и меняем его на новый.

Какой предохранитель отвечает за стеклоподъемники на Приоре?

Схема стеклоподъемников Приоры отличается от привычных, где используются реле и предохранитель стеклоподъемника. АВТОВАЗ сделал управление стеклами при помощи контроллера управления электропакетом (ЦБКЭ), который находится около ЭБУ. 1. В монтажном блоке проверить предохранитель ЦБКЭ (F31, 30A).

Где находится блок управления центральным замком Приора?

Центральный замок Приоры не имеет отдельного блока как на остальных ВАЗах. Роль блока центрального замка Приоры выполняет контроллер электропакета. Кроме этого центральный замок входит в штатную охранную систему установленной заводом иммобилайзер АПС-6.

Что за блок у калины под задним сиденьем?

По научному этот блочный модуль зовется совсем умно — “СДУ электропакетом “НОРМА”, что в переводе будет “система дистанционного управления”. Выглядит очень брутально — черный стройный корпус, обводы, которые отсекают все поползновения задавать вопросы.
