Как проверить датчик коленвала газель крайслер

Замена датчика коленвала и распредвала.

Всем привет! По машине новостей особых нет, стоит в гараже, выезжаю пару раз в месяц, в остальное время езжу на 24ке. Потихоньку пытаюсь решить всем знакомую проблему с плохим запуском на горячую. Съездил в сервис где делают генераторы и стартеры, чтоб мой стартер посмотрели, т.к читал что одному человеку это помогло. Думал может напряжение сильно просаживает при запуске, но мастера позапускали движок, покрутили стартером и сказали что не в нём дело, что неисправный стартер работает подругому и это сразу слышно, а мой нормально крутит.
Так же читал что кому то помогла замена датчиков, распредвала и коленвала. Решил попробовать и поменять оба. Заказал в автодоке, оригинал за бешеные деньги брать не стал, взял фирму Patron, по 1000 руб за датчик.

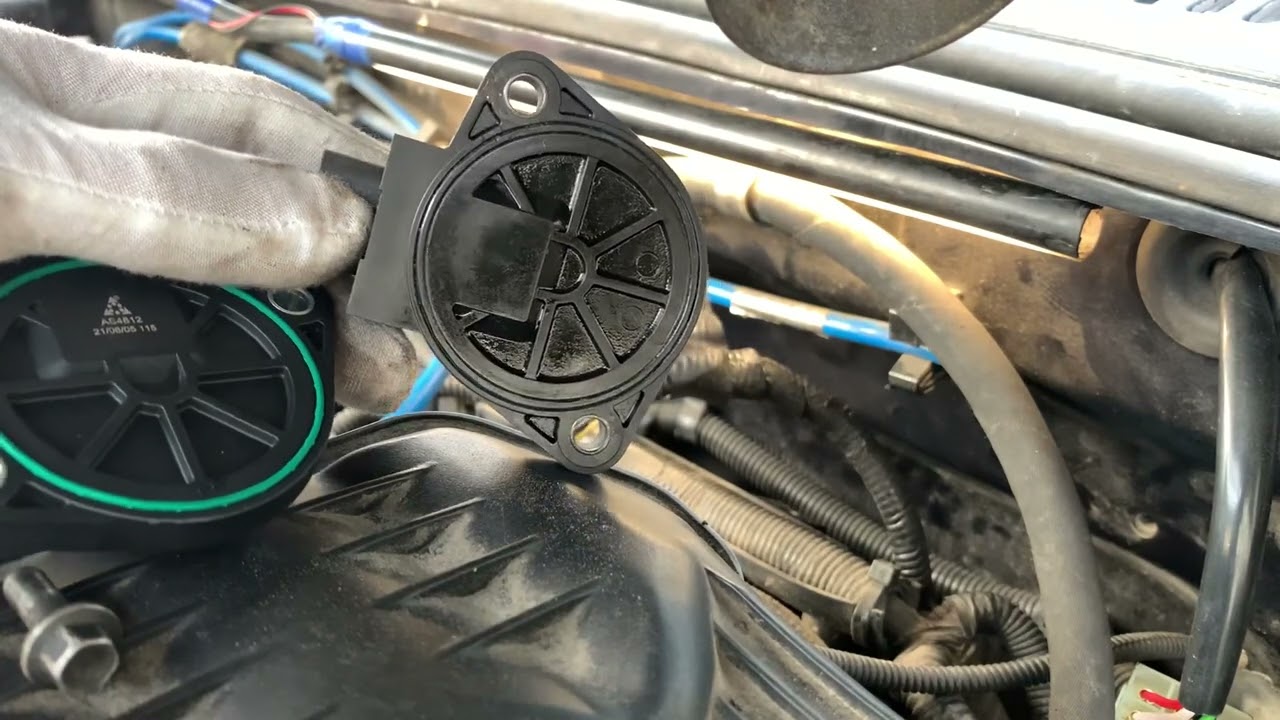

Датчик распредвала на поздних моторах стоит с торца, со стороны моторного щита, подлезать очень не удобно. Держится на двух болтиках. Первый раз я помучался подлезать и откручивать, второй раз справился за 5 минут.
Выглядит вот так, поверхность была скользкая в масле, не знаю должно так быть или нет.

Старый слева и новый.

Датчик коленвала находится с левой стороны под стартером, подлезть ещё сложнее чем к датчику распредвала. Пришлось поддамкратить машину и лезть под днище, кое как изловчился и через минут10 смог его открутить. Датчик тоже был слегка в масле, на фото видно.

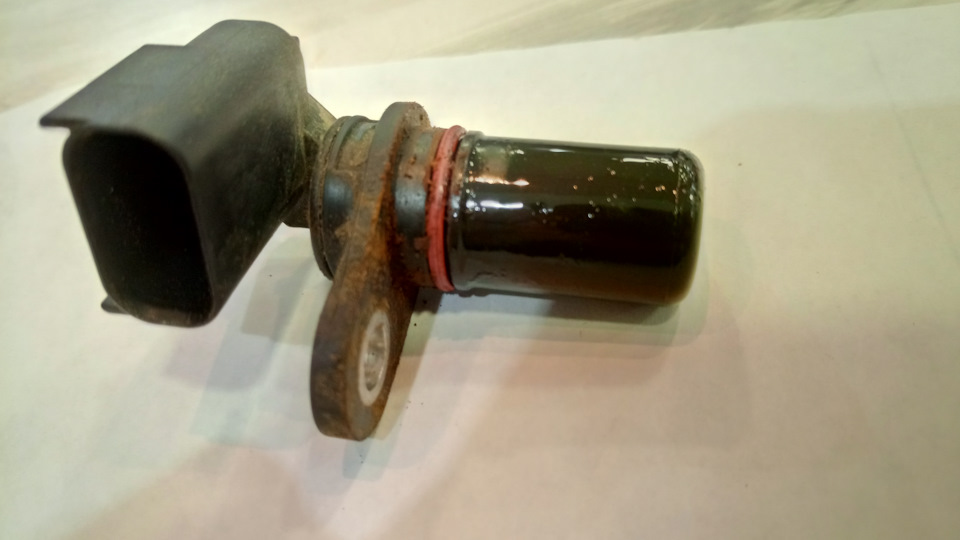

Датчик коленвала. Должно быть на нём масло или нет? Старый и новый.

Поставил новый и запустил движок, всё работало ровно, теперь надо было протестировать на горячую. На следующий день поехал на ней по делам и в магазин и чуда не случилось, после поездки она опять отказалась заводится с первого раза. Очень расстроился, значит дело не в датчиках. Дома решил поставить обратно родные датчики, справился быстро. Решил съездить ещё куда нибудь на диагностику, позвонил в известный сервис у нас в городе, сказали волгами не занимаются, ладно съзжу в другой.
Итак что сделано на данный момент для решения этой проблемы: прошиты мозги 2 раза, поменян датчик температуры ож 2 раза, поменяны датчики коленвала и распредвала, померяно давление топлива, сделана диагностика ничего не показала.
Читал что это распространённая проблема на микасе, если у кого получилось её решить, напишите в чём дело.
Планирую съездить ещё на одну диагностику, надеюсь я решу эту проблему.

Где находится датчик коленвала на Волга Крайслер

Как опытный автомеханик и специалист по автомобилям, я рад поделиться с вами информацией о том, где находится датчик коленвала на Волга Крайслер.

Значение датчика коленвала

Датчик коленвала является важной частью системы управления двигателем. Он представляет собой электронное устройство, которое измеряет обороты коленвала и передает эту информацию в ЭБУ автомобиля. Благодаря датчику коленвала, система управления может определить момент зажигания и подачу топлива, что позволяет двигателю работать эффективно.

Местоположение датчика коленвала

На Волга Крайслер датчик коленвала располагается на передней стороне двигателя, вблизи маховика. Обычно он устанавливается на блоке цилиндров, рядом с маховиком или разъемом корпуса коробки передач.

Расположение точно зависит от модели автомобиля и типа двигателя, поэтому рекомендуется обратиться к руководству пользователя или обратиться к специалисту, если у вас возникли вопросы.

Как определить неисправность датчика коленвала

Неполадки датчика коленвала могут привести к различным проблемам, включая сложности при запуске двигателя, нестабильные обороты холостого хода, потерю мощности и пропуски зажигания.

Если у вас есть подозрения на неисправность датчика коленвала, важно обратиться к профессионалу, чтобы он провел диагностику и сделал правильный ремонт. Механик сможет проверить датчик и при необходимости заменить его.

Как заменить датчик коленвала

Замена датчика коленвала на Волга Крайслер может быть сложной процедурой, которая требует определенных навыков и инструментов. Чтобы избежать ошибок и повреждений, рекомендуется обратиться к специалисту или авторизованному сервисному центру. Они смогут провести замену датчика качественно и в соответствии с рекомендациями производителя.

Конечно, если у вас есть опыт в ремонте автомобилей, вы можете попробовать заменить датчик самостоятельно, но будьте внимательны и используйте руководство по эксплуатации или вмешательство от производителя.

Как проверить датчик коленвала газель крайслер

Датчик положения коленвала ГАЗ-31105 Крайслер (датчик отчета) — один из важнейших компонентов электронной системы управления двигателем внутреннего сгорания. Данный элемент предназначен для обеспечения функционирования главной системы ДВС и отслеживания эксплуатационных характеристик коленчатого вала.

Общие понятия

Датчик положения коленвала Волга Крайслер входит в электронную систему управления современными двигателями любой весовой категории. Главной задачей компонента является обеспечение стабильного функционирования силового агрегата.

ДПКВ отслеживают эксплуатационные характеристики двигателя, при этом передавая измеренные данные в ЭБУ (электронный блок управления). Важнейшим узлом является ДПКВ, предназначенный для измерения одного лишь параметра — положения коленвала в конкретный промежуток времени.

Основные задачи

Основываясь на измеренной информации, можно определить угловую скорость и частоту вращения коленчатого вала. После получения таких данных электронный блок управления может выполнять следующие задачи:

• управлять впрыском бензина;
• определять срок действия форсунок и период впрыска;
• управлять зажигательной системой;
• определять точный промежуток времени зажигания;
• управлять газораспределением;
• определять момент прохождения поршней цилиндров;
• контролировать и регулировать работу всех систем двигателя;
• управлять улавливанием топливных паров.

Приведенная информация в очередной раз подтверждает, что ДПКВ полностью определяет функционирование основных систем — впрыск топлива и зажигание. Автолюбители утверждают, что ДПКВ очень удобен в тех случаях, когда нужно контролировать управление иных систем ДВС. Также стоит учесть, что неисправный датчик может негативно повлиять на работу силового агрегата.

Замена ДПКВ

О том, как заменить и где находится датчик, можно узнать из следующей инструкции:

1. Снять защиту движка от грязи.
2. Нажать на пружинный фиксатор, который прижимает провода системы управления ДВС.
3. Рассоединить колодку с проводами датчика.
4. Вывести колодку с кабелями ДПКВ из удерживающего элемента. Последний прикреплен к трубопроводу.
5. Демонтировать крепительный винт датчика фаз и крышки привода ГРМ.
6. Достать ДПКВ из разъема.

ДПКВ — важный компонент любого двигателя. Следует своевременно обслуживать и проводить его профилактику, так как неисправность может вывести из строя силовой агрегат.

Видео по теме

Датчик коленвала газ 31105 крайслер

Как проверить датчик коленвала самому

Здрасти, почетаемые автовладельцы! Возлагаем надежды, что вы понимаете о том, какую роль в работоспособности мотора автомобиля, играет датчик положения коленвала. Его, более распространённое заглавие – датчик синхронизации.

Неисправность датчика коленвала

Если ещё не понимаете, то откроем для вас секрет из управления по эксплуатации: неисправность датчика коленвала может привести: либо к невозможности запуска двигателя авто, либо к потере мощности, сбою в оборотах, и в итоге, опять же, к остановке двигателя.

Всё дело в том, что именно датчик оборотов коленвала синхронизирует подачу топлива и момент зажигания, путем передачи импульсов в ЭБУ вашего автомобиля.

Хотите уменьшить расход Вашего авто? Рекомендуем Вам специальный экономитель топлива.

Признаки неисправности датчика коленвала

Первым признаком неисправности двигателя, вообще, является ощутимое снижение его динамики во время движения. Это может, конечно же, свидетельствовать о любой неисправности, произошедшей в двигателе. Но, контроллер зафиксирует её и зажжёт индикатор «CHECK ENGINE» на приборной доске.

Такие симптомы в работе двигателя, как:

• на холостом ходу у двигателя неустойчивые обороты;
• у двигателя происходит самопроизвольное понижение или повышение оборотов;
• ощутимое, даже без приборов, снижение мощности двигателя;
• при динамической нагрузке возникает детонация в двигателе;
• наконец, элементарная невозможность запустить двигатель.

Это самые характерные признаки того, что неисправен датчик оборотов коленвала, шкив привода ГРМ или генератора.

В-первую очередь обратим внимание на датчик положения коленвала, как проверить его, чтобы результат теста с точностью показал, что неисправен именно датчик. Почему проверка датчика положения коленвала проводится в первую очередь?

Датчик положения распредвала ,Сайбер,Себринг ,Стратус Гараж 69

Волга Газ-3110. Замена датчика положения коленчатого вала on-line.

Please watch: УШМ Patriot AG122. Отчет после месяца работы. Хороший инструмент!

Всё просто. Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.

Как проверить датчик коленвала

Существует несколько вариантов проверки исправности датчика. Каждый из них проводится с применением определенных приборов. Рассмотрим два, чаще всего применяемых метода проверки датчика коленвала.

Специалисты рекомендуют в любом случае снимать датчик коленвала. При этом необходимо зафиксировать метками его первоначальное положение на двигателе. Снятие датчика сопровождается его внешним осмотром.

Визуальная проверка датчика коленвала позволяет определить наличие повреждений на корпусе датчика, состояние сердечника, контактной колодки и, естественно, самих контактов. Все имеющиеся загрязнения на контактах или сердечнике убираются при помощи спирта (можно бензина). Контакты датчика должны быть чистыми

При демонтаже обратите внимание на расстояние между диском синхронизации и сердечником датчика. Оно должно быть в пределах 0,6-1,5 мм. Если визуальный осмотр не показал на наличие видимых неисправностей, приступаем к поиску «скрытых угроз» в электрической схеме датчика оборотов коленвала.

Диагностика датчика при помощи омметра. Омметром мы замеряем сопротивление обмотки датчика синхронизации. Исправный датчик должен показывать параметры в пределах 550-750 ом.

Для успокоения своих внутренних сомнений, перед началом замеров, уточните в Инструкции по эксплуатации вашего авто точные параметры, указанные производителем. Цифры, выходящие за пределы указанных параметров, свидетельствуют о неисправности датчика коленвала, а значит, требуется замена датчика.

Второй вариант проверки датчика коленвала, более объёмный. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Иногда выскакивает ошибка дпкв высокий уровень сигнала

Recommendations

Comments 3

Высокий либо низкий уровень сигнала это проблема в проводке.
У меня выскакивал Дад. Нашли перетёртости и решили проблему.
Удачи в поисках.

Дпкв на блоке в районе стартера, датчик фаз на задней части гбц слева по ходу.

Датчик фаз находится (в зависимости от года выпуска) или сзади на гбц с торца или по ходу движения с правой стороны сверху гбц ближе к крышке ГРМ. Датчик ДПКВ по ходу движения с правй стороны внизу ближе к к колоколу. там идут фишки с двумя проводками.

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.

Как проверить датчик коленвала

Датчик положения коленчатого вала двигателя или сокращенно ДПКВ отслеживает состояние его шкива по двум отсутствующим зубьям. Их специально не разместили, чтобы прибор «чувствовал», как вращается вал. В других случаях используются магниты для меток на валу. Далее информация передается по кабелю в электронный блок управления двигателем для обработки. Это помогает ЭБУ синхронизировать работу коленвала и системы зажигания, обеспечив своевременную подачу искры и впрыск топлива в двигателе. Какие бывают признаки неисправности датчика коленвала и как его проверить, рассмотрим ниже.

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно‐топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

При неисправности датчика коленвала нарушается синхронизация процесса. ЭБУ двигателя не знает, в какой момент подавать бензин, что сказывается на работе ДВС.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

• загорание на приборной панели значка Check Engine;
• потеря динамики автомобиля;
• нестабильные обороты двигателя;
• мотор глохнет самопроизвольно;
• детонация в момент нажатия педали акселератора;
• двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Способы проверки

Вышеописанные симптомы могут быть признаками неисправности не только датчика коленвала. Такие симптомы относятся также к свечам зажигания, смещенным меткам в узле ГРМ, высоковольтным проводам, катушке зажигания. Здесь важно знать, как проверить контроллер.

Проверка ДПКВ поможет убедиться, что неисправность именно в нем, а не в перескочившем ремне ГРМ или грязной дроссельной заслонке двигателя.

Существует несколько способов диагностики. Поскольку большинство ДПКВ индуктивные, мы рассмотрим проверку именно такого контроллера на валу.

Гаечным ключом

Если двигатель не заводится, а поблизости нет измерительных приборов и СТО, проверку датчика положения можно выполнить гаечным ключом. Для этого способа хорошо иметь второго человека в помощники:

1. Откройте капот и открутите фиксирующий болт датчика.
2. Достаньте ДПКВ наружу и очистите его от грязи.
3. Включите зажигание.
4. Снимите подушку на втором ряду сидений, чтобы лучше было слышно работу бензонасоса в баке.
5. Не извлекая фишку контакта, приложите к торцевой части датчика гаечный ключ.
6. Второй человек должен в этот момент услышать включение бензонасоса.

Такая проверка ключом провоцирует срабатывание индукционной катушки и имитирует прохождение шкива. Если бензонасос включается каждый раз при прикладывании металлического предмета, значит контроллер реагирует на положение вала. Если насос не слышно, то симптом точно укажет на поломку.

Осциллографом

Проверка датчика коленвала осциллографом выполняется двумя способами и дает более точное представление о реакции контроллера на положение вала. В первом случае действие происходит на заглушенном моторе, но при включенном зажигании.

Датчик вынимается со своего места, а к его контактам прикладываются щупы осциллографа. Полярность здесь значения не имеет. Далее перед торцевой частью сенсора проводят металлическим предметом (можно тем же гаечным ключом). Катушка должна сработать на металл, но вместо того, чтобы снимать заднее сиденье и прислушиваться к звуку бензонасоса, реакция будет видна на экране осциллографа.

Проверка ДПКВ осцилографом

Более точно выполнить проверку можно на работающем двигателе, подключив осциллограф параллельно выводам ДПКВ. Тогда программа покажет не только реакцию, но и полную картину работы контроллера. На экране отобразится амплитуда электромагнитного поля. Она должна быть с ровными верхними и нижними границами, а также равными разделительными интервалами, указывающими на прохождение контрольного участка. Если таких пауз больше или края осциллограммы не ровные, значит у маховика обломаны или сильно стерты некоторые зубья. Это ведет к некорректной реакции сенсора. Тогда дело не в неисправности датчика коленвала, а в механической части. Потребуется замена венца маховика.

Мультиметром

Проверка датчика коленвала мультиметром выполняется в режиме измерения сопротивления. Для этого ступенчатый переключатель устанавливается в соответствующее положение. ДПКВ извлекается наружу, а щупы мультиметра вставляются в контакты.

Проверка датчика мультиметром

Большинство датчиков имеет диапазон сопротивления катушки в пределах 500-700 Ом (точнее можно узнать из характеристик конкретной модели и данных производителя). Поэтому прибор нужно установить на верхнее значение в 2000 Ом. Если тестер показывает меньшие значения, значит нарушена изоляция обмотки катушки. Такая неисправность требует замены датчика. Отсутствие показаний на тестере означает, что цепь оборвана и ДПКВ непригоден для эксплуатации.

Кроме сопротивления некоторые мультиметры способны проверять индуктивность. У датчика положения коленчатого вала этот показатель должен быть 200–400 мГн. Сильное отклонение от указанного диапазона доказывает неисправность контроллера.

Диагностическим сканером

Те, кто более профессионально подходят к ремонту своего автомобиля имеют в наборе инструментов диагностический сканер. Он помогает проверить не только датчик, но и другие параметры работы бензинового двигателя. Среди товаров корейского происхождения большой популярностью пользуются сканеры OBD–2 Scan Tool Pro.

Диагностический сканер

Прибор вставляется в штатный разъем авто и связывается с ЭБУ. При помощи ноутбука, телефона или ПК происходит сопряжение по Bluetooth или сети Wi‐Fi. Потребуется специальная программа. На экран выводятся собранные ошибки. Среди кодов неисправностей, относящихся к датчику положения коленвала: Р0336 и Р0335. Проверка сканером заключается в наличие сигнала с датчика положения и способности определять задающую метку для синхронизации последующей работы двигателя.

Проверка омметром

Если под рукой нет мультиметра, но есть омметр, то он тоже подойдет. Потребуется на заглушенном моторе снять электродатчик коленвала и прикоснуться выводами прибора к контактам в разъеме. Рабочие параметры ДПКВ должны находиться в пределах 500–700 Ом. Если сопротивление сильно высокое, значит где‐то есть помехи для прохода электрического тока. В случае слишком низкого показателя нарушена целостность обмотки.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Для устранения неполадки снимите разъем и потяните контактные штыри легонько на себя. Оборванный выйдет наружу и останется у вас в руках.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из‐за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Датчик коленвала Волга Крайслер: где находится на ГАЗ-31105

В середине 1990-х компания Chrysler выпустила линейку двигателей для дебютировавшего в то время компактного седана Neon. Эти моторы существовали в трёх вариантах рабочего объема – 1.8, 2.0 и 2.4 литра.

4-литровый вариант двигателя с обозначением EDZ в атмосферном исполнении никогда не устанавливали на Neon, но этот двигатель получил широкое распространение на других моделях Chrysler и их клонах под маркой Dodge и Plymouth. Это модели Cirrus, Sebring, Voyager и PT Cruiser. Также 2,4-литровый мотор EDZ заполучили Jeep Liberty и Wrangler, а также «Волга 31105», «Волга Сайбер» и на «Газель» и «Соболь».

Как и большинство двигателей из 1990-х, этот мотор имеет тонкостенный чугунный блок цилиндров. В легкосплавной ГБЦ 2 распредвала, приводимые зубчатым ремнём ГРМ. В приводе клапанов есть гидрокмпенсаторы.

2,4-литровый мотор EDZ единственный из всей линейки получил два балансирных вала в модуле с цепным приводом. Также именно этот мотор оснащён двухмассовым маховиком, который имеет очень приличный ресурс.

Шкив коленвала также демпферный – с резиновой прослойкой.

• На нашем YouTube-канале вы можете посмотреть разборку 2,4-литрового двигателя (EDZ) для Chrysler PT Cruiser.
• Выбрать и купить двигатель для Крайслер или двигатель для Додж вы можете в нашем каталоге контрактных моторов.

4-литровый двигатель Chrysler очень надёжен. На «Волгах» и «Газелях» так и вовсе считается лучшим выбором, а его слабым местом считают только высокую стоимость оригинальных запчастей. Но менять их приходится нечасто. Если не экономить на обслуживании, этот двигатель легко ходит более 500 000 км.

Опоры двигателя

Резиновые демпферы опор двигателя Chrysler обладают хорошим ресурсом, но естественно, после 200 000 км их придётся поменять.

Чем сильнее изношены и потресканы демпферы, тем больше на руле вибраций при работе двигателя, даже проявляются пинки при включении «реверса» и «драйва» АКПП.

Также внимательный мастер обратит внимание на то, что двигатель со стороны привода ГРМ опустился из-за того, что опора его уже не держит. Верхняя опора двигателя меняется легко, а с задней придётся помучиться.

Течь масла по датчику давления масла

Периодически на двигателе Chrysler 2.4 приходится менять датчик давления масла из-за подтекания по его корпусу.

Он расположен под выпускным коллектором, поэтому проще всего обнаружить подтекание на подъемнике, на яме или по луже под машиной – через него давит немало масла, в запущенных случаях – до 1 литра на 1000 км. Иногда подтекающий датчик на несколько секунд зажигает «красную маслёнку».

Течь по датчику давления масла возникает раньше и чаще, чем по прокладке клапанной крышки. Замечено, что очень хороший ресурс имеет датчик давления (12617513068), от мотора 1.6-литрового мотора для Mini первого поколения.

Особенность расположения датчика положения коленвала

На рубеже 2003/2004 модельного года произошли изменения в системе управления двигателем и в расположении датчика положения коленвала. Это нужно учитывать при замене двигателя. На дорестайлинговых моторах ДПКВ установлен под генератором, т.к. ближе к приводу ГРМ. После рестайлинга датчик коленвала расположили рядом со стартером, т.е. ближе к маховику. В обоих случаях датчики разные, эта особенность блока цилиндров не позволяет без замены ЭБУ и проводки менять 2.4- (и 2.0) литровые моторы на дорестайлинговых и обновлённых машинах.

Иногда датчик коленвала приходится менять, из-за его неисправности. Неисправность сопровождается соответствующей ошибкой и очень нестабильной работой двигателя.

Ошибка системы EVAP

Нередко на моделях Chrysler с двигателем 2.4 (и не только с ним) загорается Check Engine с сопутствующей ошибкой P0456, которая говорит об утечке в системе вентиляции паров бензина. Чаще всего эта неисправность устраняется заменой пробки горловины бака. Хотя также виновником могут быть растрескавшиеся трубки системы улавливания паров топлива.

Дроссельная заслонка и регулятор холостого хода

Дроссельная заслонка двигателя Chrysler 2.4 (EDZ) имеет тросовый привод, поэтому для регулировки холостого хода используется регулятор. Это некапризные и довольно ресурсные детали. При проблемах с холостым ходом, зависанием оборотов нужно чистить регулятор, шток которого засоряется налётом масла и сажи.

Выбрать и купить дроссельную заслонку для двигателя Chrysler или для двигателя Dodge, вы можете в нашем каталоге контрактных запчастей.

Датчик распредвала

Датчик распредвала двигателя Chrysler 2.4 также нередко выходит из строя. Его неисправность сопровождается ошибкой P0340, при этом двигатель работает в аварийном режиме, не развивает более 2000 об/мин и иногда не запускается на горячую. Этот датчик недорогой и довольно просто меняется.

Течь термостата

Корпус термостата нередко даёт течь охлаждающей жидкости. Жидкость может течь по сопряжению патрубка и «горловины» корпуса, а также по двум его половинкам, уплотняемым прокладкой. Если жидкость сочится непосредственно по корпусу, то придется вырубать прокладку своими силами или использовать герметик, т.к. прокладка продается в комплекте с термостатом.

Сам термостат не обладает продолжительным сроком службы, чаще всего перестает закрываться, из-за чего двигатель прогревается очень медленно. Оригинальный термостат имеет наибольший срок службы и его стоимость на сегодняшний день не кусается.

Катушка зажигания

Двигатель Chrysler 2.4 (EDZ) оснащён сдвоенной катушкой зажигания. Такая катушка подаёт искру попарно в цилиндры 1 и 4, 2 и 3.

Сопротивление вторичных обмоток проверяется по высоковольтным выводам попарно, оно должно составлять от 11,5 до 14,7 кОм. Сопротивление первичной обмотки проверяется в разъеме между центральным пином и боковыми: оно должно составлять от 0,5 до 0,65 ом при температуре 23°С.

В целом ресурс этой катушки зажигания довольно приличный. Чаще проблемы возникают с высоковольтными проводами, а прошивание искрой корпуса катушки происходит нечасто.

Выбрать и купить катушку зажигания для двигателя Chrysler или для двигателя Dodge, вы можете в нашем каталоге контрактных запчастей.

Ремень ГРМ

Зубчатый ремень ГРМ приводит оба распредвала и помпу. Интервал его замены – 140 000 км. Менять ремень и натяжитель желательно вместе с помпой, вспомогательным роликом и даже сальниками распредвалов и коленвала. Все нужные метки присутствуют на шкивах валов.

Течь масла по прокладке головки блока цилиндров

2,4-литровый мотор Chrysler, как и его младший брат, иногда страдает подтеканием масла по прокладке ГБЦ. Прокладка теряет герметичность возле сливных масляных каналов из головки блока.

Для устранения течи приходится менять поднимать ГБЦ и менять ее прокладку.

Перед установкой новой прокладки, которая представляет собой металлопакет, важно тщательно очистить, проверить и подготовить привалочные плоскости ГБЦ и блока цилиндров, т.к. течь может появиться снова.

ГБЦ

Головки блоков цилиндров двигателя Chrysler 2.4 (EDZ) на дорестайлинговых и обновлённым моторах разные – они отличаются профилем каналов. Также ГБЦ 2,4-литрового мотора для американских и российских автомобилей разные. Они отличаются распредвалами – диаметры шеек и опор разные.

Прогорание клапана

Нередко на двигателе Chrysler 2.4 (EDZ) в одном или нескольких цилиндрах снижается компрессия. Если компрессия значительно упала в одном цилиндре, то двигатель очень нестабильно работает («троит» из-за пропусков зажигания). А если из-за пропусков зажигания отключились два цилиндра, то двигатель не запустится.

Причина снижения компрессии на этом двигателе чаще всего связана с прогоранием выпускного клапана. Обычно клапан прогорает на фоне износа его направляющей втулки и обильного масляного нагара на его тарелке.

Эти факторы, а именно нарушение теплоотвода через седло клапана и «шуба» из масляного нагара приводят к локальному перегреву клапана.

В результате участок тарелки клапана перегревается, оплавляется или откалывается.

Выбрать и купить головку блока цилиндров (ГБЦ) для двигателя Chrysler или ГБЦ для двигателя Dodge, вы можете в нашем каталоге контрактных запчастей.

Клапан EGR

Двигатель Chrysler 2.4 оснащается клапаном EGR, шток которого приводится от вакуумного актуатора. Работоспособность клапана EGR зависит от состояния вакуумных трубок и от целостности мембраны в «грибке» клапана. Через 10-15 лет эксплуатации резиновая мембрана трескается, из-за чего клапан перестаёт открываться.

Однако в большинстве случаев клапан EGR перестаёт открываться из-за сажевого налёта, который буквально «заклеивает» этот клапан. ЭБУ видит отсутствие потока газов по показаниям датчика абсолютного давления во впускном коллекторе. Если поток газов сильный и постоянный, то двигатель будет работать с уменьшившейся тягой, вибрациями и даже не будет запускаться.

Устранить эти проблемы с EGR помогает тщательная очистка.

Балансирные валы

Балансирные валы приводятся цепью, которая оснащена неавтоматическим натяжителем. Эта цепь со временем растягивается, из-за чего появляется шум и побрякивания из области шкива коленвала.

В ряде случаев натяжение цепи можно отрегулировать самим башмаком. Если при такой регулировке зазор между цепью и направляющей не удаётся сократить до 0,5 мм, то цепь и направляющую придётся менять.

Нередко к этому моменту на планке «башмака» уже видны глубокие борозды.

Износ вкладышей и шеек коленвала

2,4-литровый двигатель Chrysler на американских автомобилях работал в паре с АКПП, а на российских «Волгах» и «Газелях» его подружили с МКПП. В первые годы обнаружилась проблема: при пробеге около 10 000 км возникал осевой люфт коленвала, сопровождающийся течью масла по переднему сальнику коленвала.

Выяснилось, что корзина сцепления оказывала на коленвал сильное осевое давление и удары, на которое не были рассчитаны оригинальные американские полукольца.

Они быстро изнашивались, а коленвал начинал заметно люфтить. От этой проблемы пострадали двигатели на российских машинах, выпущенных до середины 2007 года. После выявления этой проблемы до установки моторов Chrysler на конвейере «ГАЗа» с них снимали бугельную плиту и устанавливали улучшенные полукольца, вернее вкладыши центральной опоры коленвала с интегрированными полукольцами.

1. Выбрать и купить двигатель для Chrysler PT Cruiser, Chrysler Neon, Chrysler Voyager, Dodge Caliber вы можете в нашем каталоге контрактных моторов.
2. Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Chrysler и Dodge заказать с них автозапчасти.

Датчик коленвала газ 31105 крайслер

Как проверить датчик коленвала самому

Здрасти, почетаемые автовладельцы! Возлагаем надежды, что вы понимаете о том, какую роль в работоспособности мотора автомобиля, играет датчик положения коленвала. Его, более распространённое заглавие – датчик синхронизации.

Неисправность датчика коленвала

Если ещё не понимаете, то откроем для вас секрет из управления по эксплуатации: неисправность датчика коленвала может привести: либо к невозможности запуска двигателя авто, либо к потере мощности, сбою в оборотах, и в итоге, опять же, к остановке двигателя.

Всё дело в том, что именно датчик оборотов коленвала синхронизирует подачу топлива и момент зажигания, путем передачи импульсов в ЭБУ вашего автомобиля.

Хотите уменьшить расход Вашего авто? Рекомендуем Вам специальный экономитель топлива.

Признаки неисправности датчика коленвала

Первым признаком неисправности двигателя, вообще, является ощутимое снижение его динамики во время движения. Это может, конечно же, свидетельствовать о любой неисправности, произошедшей в двигателе. Но, контроллер зафиксирует её и зажжёт индикатор «CHECK ENGINE» на приборной доске.

Такие симптомы в работе двигателя, как:

• на холостом ходу у двигателя неустойчивые обороты;
• у двигателя происходит самопроизвольное понижение или повышение оборотов;
• ощутимое, даже без приборов, снижение мощности двигателя;
• при динамической нагрузке возникает детонация в двигателе;
• наконец, элементарная невозможность запустить двигатель.

Это самые характерные признаки того, что неисправен датчик оборотов коленвала, шкив привода ГРМ или генератора.

В-первую очередь обратим внимание на датчик положения коленвала, как проверить его, чтобы результат теста с точностью показал, что неисправен именно датчик. Почему проверка датчика положения коленвала проводится в первую очередь?

Датчик положения распредвала ,Сайбер,Себринг ,Стратус Гараж 69

Волга Газ-3110. Замена датчика положения коленчатого вала on-line

Please watch: УШМ Patriot AG122. Отчет после месяца работы. Хороший инструмент!

Уаз хантер 2017 отзывы владельцев

Всё просто. Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.

Как проверить датчик коленвала

Существует несколько вариантов проверки исправности датчика. Каждый из них проводится с применением определенных приборов. Рассмотрим два, чаще всего применяемых метода проверки датчика коленвала.

Специалисты рекомендуют в любом случае снимать датчик коленвала. При этом необходимо зафиксировать метками его первоначальное положение на двигателе. Снятие датчика сопровождается его внешним осмотром.

Визуальная проверка датчика коленвала позволяет определить наличие повреждений на корпусе датчика, состояние сердечника, контактной колодки и, естественно, самих контактов. Все имеющиеся загрязнения на контактах или сердечнике убираются при помощи спирта (можно бензина). Контакты датчика должны быть чистыми

При демонтаже обратите внимание на расстояние между диском синхронизации и сердечником датчика. Оно должно быть в пределах 0,6-1,5 мм. Если визуальный осмотр не показал на наличие видимых неисправностей, приступаем к поиску «скрытых угроз» в электрической схеме датчика оборотов коленвала.

Диагностика датчика при помощи омметра. Омметром мы замеряем сопротивление обмотки датчика синхронизации. Исправный датчик должен показывать параметры в пределах 550-750 ом.

Для успокоения своих внутренних сомнений, перед началом замеров, уточните в Инструкции по эксплуатации вашего авто точные параметры, указанные производителем. Цифры, выходящие за пределы указанных параметров, свидетельствуют о неисправности датчика коленвала, а значит, требуется замена датчика.

Второй вариант проверки датчика коленвала, более объёмный. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Иногда выскакивает ошибка дпкв высокий уровень сигнала

Recommendations

Высокий либо низкий уровень сигнала это проблема в проводке.У меня выскакивал Дад. Нашли перетёртости и решили проблему.

Удачи в поисках.

Газ 31105 2.4 chrysler , 4дв седан, 137 л.с, 5мкпп, 2007 — 2009 — неисправности датчика коленчатого вала двигателя

• Транспорт » Диагностика и техническое обслуживание автомобиля ВАЗ 21213 » Диагностика и ремонт системы впрыска топлива автомобиля ВАЗ 21213
• Страница 3
• ДПКВ (датчик положения коленчатого вала)

Это самый главный датчик в системе впрыска, по нему осуществляется синхронизация работы ЭБУ.

Подключать к нему мотортестер приходится достаточно часто, поэтому рекомендуется для удобства изготовить из разъема и старого датчика переходник. Как уже говорилось, этот датчик может служить источником синхронизации и для мотортестера. Итак, воспользуемся переходником для подключения ДПКВ к осциллографическому каналу, включаем этот канал и выбираем тип синхронизации «по ДПКВ».

В поле осциллограмм появится такая картинка:

Цифры слева на оси осциллограммы — это значения напряжений, вычисленные программой: максимальное, среднее и минимальное. По их значению, при наличии соответствующего опыта, легко сделать вывод о «здоровье» ДПКВ. Короткозамкнутые витки, к примеру, приводят к снижению амплитуды сигнала ДПКВ и искажениям его формы.

Поднимем обороты двигателя до 3000. Осциллограмма и напряжение изменились:

Следует отметить, что задающий диск на подопытном двигателе, как говорят, «бьет». Это видно по изменяющейся амплитуде сигнала.

Предположим, есть двигатель, по какой-то причине отказывающийся заводиться. Воспользуемся внутренней синхронизацией для записи на «магнитофон» сигнала ДПКВ. Прокрутка двигателя с отключенными форсунками выглядит примерно так:

ДПРВ (датчик положения распределительного вала

ВАЗовский двигатель использует датчик Холла в качестве этого датчика.

Итак, мы не знаем, работает ли этот датчик и поступает ли с него сигнал в ЭБУ. Выбираем один из «магнитофонов», например, самописец. Находим сигнальный вывод датчика и подключаемся к нему. Запускаем измерение и оно представляет собой прямоугольные импульсы амплитудой 12.3 вольта:

Попробуем разглядеть подробнее. Выбираем «синхронизацию по каналу», предварительно задав в настройках «пропуск двух импульсов» и «по заднему фронту». Запускаем съем и двигаем полозок уровня захвата:

Прямоугольные импульсы, амплитуда 12.7, на вершинах всплески напряжения от закрывающихся форсунок. Обратим внимание на едва заметные вертикальные линии по заднему фронту импульсов. Это программа отмечает моменты синхронизации. Они особенно показательны при внешней синхронизации.

Проведем еще одно интересное наблюдение. Подключим одновременно ДПКВ и ДПРВ, выберем синхронизацию от ДПКВ. Получаем картинку:

Видно, что коленвал вращается в два раза быстрее распредвала, и видно, что пропуск зубьев на задающем диске совпадает с началом отрицательного импульса ДПРВ.

ДМРВ (датчик массового расхода воздуха

Этот датчик тоже можно проверить мотортестером. Для удобства работы можно тоже изготовить переходник. Одна из методик проверки сводится к снятию в режиме самописца осциллограммы сигнала датчика при перегазовке.

Вторая методика менее известная и менее достоверная и заключается в снятии осциллограммы переходного процесса на выходе ДМРВ в момент его включения. Так как этот процесс достаточно скоротечен, выбираем в качестве «магнитофона» внутреннюю синхронизацию.

Подключаем осциллографический щуп к выходу ДМРВ и включаем зажигание. Картинка исправного датчика выглядит так:

Видно, что всплеск напряжения в момент включения достигает 3.11 вольт, и переходный процесс очень короткий. А теперь взглянем на осциллограмму неисправного датчика:

Всплеск 2.9, переходный процесс затянут, напряжение в установившемся режиме 1.02 вольта и какие-то шумы в самом начале.

ДПДЗ (датчик положения дроссельной заслонки)

Расход топлива на автомобиле марки Газель Некст

Проверку этого датчика можно произвести в режиме самописца, открывая дроссельную заслонку. Напряжение на выходе должно нарастать плавно, без скачков и шумов.

Датчик температуры проверять мотортестером нерационально. Это делается сканером либо простым мультиметром.

MotoDoc II предоставляет прекрасную возможность наблюдать напряжение и ток форсунок. Он имеет в своем составе соответствующий шнур для соединения со жгутом форсунок двигателя ВАЗ. В качестве синхронизации можно выбрать либо внешнюю, либо синхронизацию по ДПКВ.

Теоретически можно вообще подключиться к ДПРВ и привязаться к нему. Однако привязка к ДПРВ не несет практического смысла.

Самым простым способом было бы выбрать внешнюю синхронизацию, но, руководствуясь целью придать осциллограмме максимум информативности, сняли напряжение форсунок, воспользовавшись синхронизацией по ДПКВ:

1. Страницы: 3
2. Актуально о транспорте
3. Гидрометеорологические условия Западное побережье полуострова Индостан Климатические особенности описываемого района, обусловленные географическим положением и физическими свойствами преобладающих воздушных масс, позволяют выделить две климатические зоны: субэкваториальную (зону экваториальных муссонов) и экваториальную. Для суб …

Расчет выбросов загрязняющих веществ от автотранспорта на маршрутах В расчете рассматриваются пять загрязняющих веществ: оксид углерода (СО), углеводороды (СН), оксиды азота, сажа (С), и соединения свинца (Рb). Для транспортных средств с дизельными двигателями рассчитывается выброс СО, СН, NО2 и С. Выброс i-го вещества одним автомобилем k-ой группы в день при выезд …

Характеристика полигона На заданном полигоне представлены отвал (пункт Г), угольный склад (пункт А), забои Б и В. По заданной схеме полигона и объемам перевозок строим диаграмму перевозок. Диаграмма перевозок строится с учетом правостороннего движения груза в виде прямоугольников, в масштабе 1мм = 100тыс.т. Диаграмма пере …

Система sfi, diagnostic dtc:p0335, p0337, p0338, p0339

Датчик положения коленчатого вала состоит из зубчатого диска датчика положения коленчатого вала и датчика с магнитно-резистивным элементом (MRE).

Зубчатый диск датчика положения коленчатого вала имеет 34 зубца, расположенных с интервалом 10° (2 зубца отсутствуют для определения верхней мертвой точки) и монтируется на коленчатом валу.

Датчик положения коленчатого вала генерирует 34 сигнала при каждом обороте коленчатого вала двигателя. ECM определяет положение коленчатого вала и частоту его вращения с помощью сигнала NE.

• В ЕСМ не поступает сигнал датчика положения коленчатого вала, когда двигатель работает.

• Датчик положения коленчатого вала

• Коленчатый вал (зубчатый диск датчика положения коленчатого вала)

• Датчик положения коленчатого вала

• Датчик положения коленчатого вала

• Датчик положения коленчатого вала

• Коленчатый вал (зубчатый диск датчика положения коленчатого вала)

• В ЕСМ не поступает сигнал датчика положения коленчатого вала при прокручивании коленчатого вала двигателя стартером.

• Обрыв или короткое замыкание в цепи датчика положения коленчатого вала

• Выходное напряжение датчика положения коленчатого вала составляет менее 0,3 В в течение 4 с (логика диагностирования за 1 поездку).
• Для моделей с системой запуска и останова:
• Выходное напряжение датчика положения коленчатого вала составляет менее 0,3 В в течение 0,43 с (логика диагностирования за 1 поездку).
• *1

• Обрыв или короткое замыкание в цепи датчика положения коленчатого вала

1. Выходное напряжение датчика положения коленчатого вала составляет более 4,7 В в течение 4 с (логика диагностирования за 1 поездку).
2. Для моделей с системой запуска и останова:
3. Выходное напряжение датчика положения коленчатого вала составляет более 4,7 В в течение 0,43 с (логика диагностирования за 1 поездку).
4. *1

• Обрыв или короткое замыкание в цепи датчика положения коленчатого вала

• (a) Частота вращения коленчатого вала двигателя составляет 1000 об/мин или более.
• (b) Состояние OFF (ВЫКЛ) сигнала стартера.
• (c) Прошло не менее 3 с после переключения сигнала стартера из состояния ON (ВКЛ) в OFF (ВЫКЛ).
• *1

• Обрыв или короткое замыкание в цепи датчика положения коленчатого вала

• *1: для моделей с системой запуска и остановаКогда двигатель остановлен или запускается автоматически системой запуска и останова, датчик положения коленчатого вала не осуществляет контроль при автоматическом прокручивании.

• Для справки: проверка с помощью осциллографа. Форма сигнала должна соответствовать показанной на рисунке.Table 1.


  Название контакта ECM	Между NE+ и NE-
  Рабочий диапазон диагностического прибора	2 В/дел., 20 мс/ дел.
  Условие	Холостые обороты при прогретом двигателе

Где Находится Датчик Коленвала Волга Крайслер

Как проверить датчик коленчатого вала большинство

Здравствуйте уважаемые автовладельцы! Мы надеемся, что вы понимаете, какую роль играет датчик положения коленчатого вала в работе двигателя автомобиля. Его более распространенное название. датчик синхронизации.

Неисправность датчик коленчатого вала

Если вы все еще не поняли, мы раскроем секрет из инструкции по эксплуатации: неисправность датчика коленчатого вала это может привести: либо невозможность запустить двигатель автомобиля, либо потеря мощности, сбой в скорости и, как следствие, повторная остановка двигателя.

Дело в том, что датчик частоты вращения коленвала синхронизирован подача топлива и момент зажигания, передавая импульсы в ЭБУ вашего автомобиля.

Хотите снизить потребление автомобилей? Мы рекомендуем специальную экономию топлива.

Симптомы отказа датчика коленчатого вала

Первым признаком неисправности двигателя, как правило, является заметное снижение его динамики во время движения. Это, конечно, может указывать на любые неисправности, произошедшие в двигателе. Но контроллер его блокирует и загорается индикатор «CHECK ENGINE» на панели приборов.

Симптомы в двигателе такие как:

• двигатель работает на холостом ходу с неустойчивой скоростью;
• двигатель имеет самопроизвольное снижение или увеличение скорости;
• заметное даже без приборов уменьшение мощности двигателя;
• при динамической нагрузке в двигателе происходит детонация;
• наконец, невозможность запустить двигатель.

READ Замена Датчика Давления Масла Тойота Королла 120

Это наиболее распространенные функции датчика частоты вращения коленчатого вала, шкива ремня ГРМ или генератора.

Прежде всего, обратите внимание на датчик положения коленчатого вала, как его проверить, чтобы результат теста точно показал, что датчик неисправен. Зачем сначала проверять датчик положения коленвала?

Датчик положения распределительного вала, Cyber, Sebring, Stratus Garage 69

Волга Газ-3110. Замена датчика положения коленчатого вала онлайн

Пожалуйста, смотрите: Патриот AG122 Угловая шлифовальная машина. Отчет через месяц работы. Хороший инструмент!

Из каких частей состоит сцепление и как оно работает?

Все просто Хотя датчик синхронизации обычно расположен в неудобном месте на двигателе, его диагностика займет меньше всего вашего времени и ресурсов. И диагностика покажет, работает ли датчик или нужно заменить датчик скорость коленчатого вала.

Как проверить датчик коленчатого вала

Существует несколько вариантов проверки работоспособности датчика. Каждый из них сделан через определенные устройства. Рассмотрим два наиболее распространенных метода проверки датчика коленчатого вала.

Специалисты рекомендуют снимать датчик коленвала в любом случае. В этом случае начальная позиция на двигателе должна быть отмечена. Снятие датчика сопровождается его внешним осмотром.

READ Где Находится Реле Свечей Накала Опель Зафира

Визуальный осмотр датчика коленчатый вал позволяет определить наличие повреждений корпуса датчика, состояние сердечника, блока контактов и, конечно же, самих контактов. Все загрязнения на штифтах или сердечнике удаляются спиртом (возможен бензин). Контакты датчика должны быть чистыми.

Во время разборки обратите внимание на расстояние между приводом синхронизации и сердечником датчика. Оно должно быть в пределах 0,6-1,5 мм. Если при визуальном осмотре не обнаруживаются видимые неисправности, мы приступаем к поиску «скрытых угроз» на электрической схеме датчика частоты вращения коленчатого вала.

Диагностика датчика с помощью омметра. С помощью омметра мы измеряем сопротивление обмотки датчика синхронизации. Сервисный датчик должен отображать параметры в пределах 550-750 Ом.

Чтобы устранить внутренние сомнения, проверьте точные параметры, указанные производителем в инструкции по эксплуатации вашего автомобиля, перед началом измерений. Цифры за пределами указанных параметров указывают на неисправный датчик коленчатого вала, что означает необходимость замены датчика.

Второй вариант. проверить датчик коленвала, более объемный. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегомметр;
• измеритель индуктивности;
• сетевой трансформатор.

READ Где Находится Печка На Киа Спектра

Для правильных измерений датчика рекомендуемая температура воздуха составляет 20-22 0 С. Сопротивление обмотки измеряется омметром и методом, описанным выше.

Измеритель индуктивности (индуктивная катушка, емкость и сопротивление) используется для измерения индуктивности обмотки датчика частоты вращения коленчатого вала. Индуктивность должна быть в диапазоне 200–400 МГц.

Сопротивление изоляции проверяется мегаомметром. Этот параметр не должен превышать 20 мегамм при 500 В.

Если неосторожное намагничивание диска синхронизации происходит в процессе ремонта датчика, размагничивание выполняется с помощью сетевого трансформатора.

На основании результатов, полученных в ходе тестовых измерений, вы получаете данные о неисправности датчика или, наоборот, его неисправности. При установке старого или нового датчика осторожно устанавливайте датчик в соответствии с маркировкой. Не забудьте про расстояние, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Желаю вам всяческих успехов в проверке датчика частоты вращения коленвала.

8.9 Проверка состояния и замена датчика положения коленчатого вала (СКР)

Сервисное обслуживание и эксплуатация

Руководства ￫ ГАЗ ￫ 31105 (Волга)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ). Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения. РСМ использует поступающую от датчиков СКР информацию при корректировках установок угла опережения зажигания, синхронизации впрыска и выявлении пропусков зажигания.

Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

ГАЗ-31105 с двигателем Крайслер: технические характеристики, ремонт фото и видео

Современный автомобиль с прежним советским названием «Волга» пользуется заслуженной популярностью среди многих автолюбителей за комфортность езды и другие положительные качества.Волга 31105 двигатель Крайслер в процессе удачного сочетания позволили производителю принять новую совмещенную технологию к массовому внедрению в производство.

Продажа автомобилей марки «Волга» ведется на рынке подержанных авто, т. к. данные модели сняты с производства с 2009 года. Их производят только по индивидуальным заказам клиентов.

Двигатель Chrysler

В две тысячи шестом году на Горьковском автомобильном заводе был подписан контракт с компанией Chrysler, и на автомобили производства ГАЗ (Волга 31105, «Газель», «Соболь») стали устанавливаться американские движки объемом 2429 см³, мощностью 137 лошадиных сил.

Этот мотор явился прекрасной заменой морально устаревающему карбюраторному движку ЗМЗ-402 – американский силовой агрегат имеет практически такие же габариты, что и заволжский двигатель.

Хотя по американским меркам Крайслер тоже не новый, но он проверен временем, и обладает неплохими техническими данными.

Схема двигателя Chrysler 2.4 L совершенно несложная, мотор имеет:

Замена поршня переднего и заднего тормозного суппорта

• верхнее расположение клапанов;
• верхнее расположение распределительных валов;
• ременный привод ГРМ;
• жидкостное охлаждение (с тосолом или антифризом в радиаторе);
• электронную систему зажигания с блоком управления двигателя;
• четыре клапана на цилиндр (DOHC);
• алюминиевую ГБЦ;
• блок цилиндров из чугуна;
• балансирные валы (2 вала в одном корпусе), они в движение приводятся от коленвала цепным приводом;
• распределенный впрыск (инжекторную топливную систему).

Американские моторы 2006-08-х г. в., устанавливаемые на «Газели», соответствовали нормам экологии Евро-2, двигатели образца 2008-2010 годов выпуска были доработаны, и стали соответствовать международным стандартам Euro-3.

Двигатель Крайслер на «Газели»: отзывы

Хотя американский ДВС не является новейшей разработкой (он производится с 1994 года), тем не менее, на «Газели» зарекомендовал себя с положительной стороны. О двигателе Крайслер на «Газели» отзывы автовладельцев в целом положительные, и среди плюсов хозяева машин отмечают следующее:

• ломается мотор редко, в основном приходится менять только расходники и масло;
• динамика автомобиля с «Крайслером» хорошая;
• масло движок практически не расходует, в среднем приходится доливать 0,5-1,0 литр на 10 тысяч км пробега;
• Chrysler неплохо «переваривает» 92-й бензин, хотя все-таки лучше заправляться 95-м;
• обслуживается мотор просто, конструкция двигателя несложная.

Но так же хозяева автомобилей отмечают и характерные недостатки «Крайслеровского» ДВС, и минусов получается не так уж и мало:

• ремонт двигателя обходится дорого – запчасти недешевые, к тому же они не всегда есть в наличии. Конечно, можно купить и неоригинальные детали, но их качество не всегда оказывается хорошим;
• достаточно часто и рано из строя выходит сцепление, оно слабовато для такого оборотистого двигателя как Chrysler 2.4;
• у «американца» не слишком маленький расход топлива, хотя по сравнению с моторами ЗМЗ Крайслер обладает достаточно умеренным аппетитом;
• довольно быстро из строя выходят свечи, их замена часто требуется на пробеге 30-35 тыс. км.

Итак, начнем разбирать

Мы имеем автомобиль Волга с двигателем «Крайслер», замена ремня ГРМ, помпы и роликов. Машину притащили к нам после обрыва ремня ГРМ, хорошо, что на данном двигатели не гнет клапана.

Перед началом работы вам обязательно понадобится трехлапый съемник, так как без него вы не снимите шкив коленвала. У данного двигателя он имеет резиновую демпфирующею вставку. Некоторые мастера, не зная об этом, пытались снять его монтировкой и попадали на приличную сумму.

А вот и виновник торжества, приветливо машет нам из шкива коленвала.

Начинаем разбирать. Снимаем защиту двигателя, сливаем антифриз, отсоединяем минусовую клейму аккумулятора.

Снимаем ремень навесных агрегатов. Для этого используем простую трещотку с квадратом ½. Вставляем ее в отверстие и проворачиваем ролик против часовой стрелки градусов на 30. Снимаем ремень.

• Далее снимаем два обводных ролика. Правый…
• Откручиваем гайку и снимаем натяжной ролик.
• Отворачиваем два болта и снимаем генератор.

Через отверстие в шкиве гидроусилителя откручиваем болты его крепления. Отодвигаем его в сторону, что бы не мешал.

1. Снимаем верхнею защитную крышку ремня ГРМ.
2. Так же демонтируем кронштейн генератора открутив болт с боку двигателя.
3. Выкручиваем по максимуму болт коленвала и используя трехлапый съемник спрессовываем шкив.

Поворачиваем распредвалы таким образом, чтобы надпись «UP» и стрелочки смотрели вверх. Откручиваем болты и снимаем шкивы и обводной ролик.

Откручиваем крепление внутренней защиты ГРМ. Вверху…

Снимаем натяжной ролик ремня ГРМ.

Технические характеристики

ДВС Крайслер модели EDZ 2.4 ставился на американские автомобили PT Cruiser, Sebring, Dodge Stratus/ Caravan, Jeep Wrangler/ Cherokee, еще на целый ряд моделей авто из Америки. ДВС Chrysler 2.4L – 16-клапаный, 4-цилиндровый, рядный, с тонкостенным чугунным блоком, с двухмассовым (демпферным) маховиком.

ДВС обладает следующими техническими характеристиками:

• объем цилиндров – 2429 см³;
• мощность – 101 киловатт (137 л. с.);
• диаметр стандартных поршней – 87,5 мм;
• расположение в моторном отсеке – продольное;
• ход поршня – 101 мм;
• тип мотора – бензиновый;
• степень сжатия – 9,48;
• вес –179 кг.

За счет имеющихся балансирных валов движок работает устойчиво на холостых оборотах, практически без вибраций. Крышка клапанов выполнена из пластика, в головке блока установлены шестнадцать гидравлических компенсаторов. В среднем до капремонта силовой агрегат Крайслер 2.4 выхаживает 300-350 тыс. км, но при условии аккуратной эксплуатации и при своевременном техобслуживании.
