25# Регулировка фар Passat B6 (галоген). Детально. (с картинками)
На написание данной статьи меня сподвигла разобранная мною фара (в результате чего я смог детально изучить механизм регулировки данной фары) и тот факт, что когда я искал подобную информацию (где-то год назад), я так и не смог найти вменяемый ответ (может быть где-то в глубинах форумов он и был, но я его найти не смог).
РЕГУЛИРОВКА БЛИЖНЕГО СВЕТА (Линзы) ПО ГОРИЗОНТАЛИ
Регулировка ближнего света по горизонтали осуществляется с помощью "крутилки", расположенной около отверстия для замены лампочки габарита.
Регулировка производится с помощью крестообразной отвертки или шестигранника (желтая "крутилка") или шестигранной головки (белая "крутилка"). Для регулировки фары на автомобиле понадобится длинная отвертка, либо ключ-трещотка с небольшим удлинителем.
РЕГУЛИРОВКА БЛИЖНЕГО/ДАЛЬНЕГО СВЕТА ПО ВЕРТИКАЛИ
Я не случайно написал так. Регулировка "горизонта" и ближнего и дальнего света осуществляется одной "Крутилкой". Почти! Почему — сейчас расскажу!
Ввиду того, что регулировка "горизонта" осуществляется ещё и электрокорректором фары (а может быть не только из-за этого) инженеры ВАГа сделали вот такую конструкцию:
Таким образом электрокорректор регулирует сразу и ближний и дальний свет.
В ручном режиме "горизонт" регулируется вот этой "крутилкой":
Также на выбор можно отверткой, можно шестигранником (рекомендую шестигранник)
НО! "Горизонт" ближнего света можно регулировать отдельно!
Для этого внутри фары есть вот такая "крутилка":
Так можно настроить ближний относительно дальнего.
Регулировку можно проводить при помощи плоской отвертки или шестигранника.
РЕГУЛИРОВКА ДАЛЬНЕГО СВЕТА ПО ГОРИЗОНТАЛИ
Регулировка дальнего по горизонтали осуществляется с помощью вот этой "крутилки":
Располагается она под отверстием для замены лампы дальнего света.
Инструмент тот же: крестообразная отвертка или шестигранник.
Регулировка основных фар с галогенными лампами
Электрооборудование. Освещение и приборы. Фольксваген Пассат B6
Примечание: Проверьте одинаково ли работают обе фары при включении ручной коррекции угла наклона фар.
Регулировка правой фары
Регулировочные винты левой фары расположены зеркально.

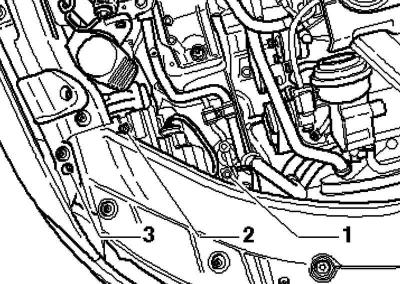

Рис. 7.71. Регулировочные винты левой фары
Регулировочный винт боковой настройки границы света и тени ближнего света 3 (для рынка NAR запломбирован) (рис. 7.71).
Вращайте вначале регулировочные винты для высотной настройки границы света и тени.
Затем проверьте боковую настройку и при необходимости скорректируйте.
Правая противотуманная фара в бампере
На левой противотуманной фаре регулировочный винт расположен зеркально противоположным образом.
Наклон (противотуманная фара 20 см)

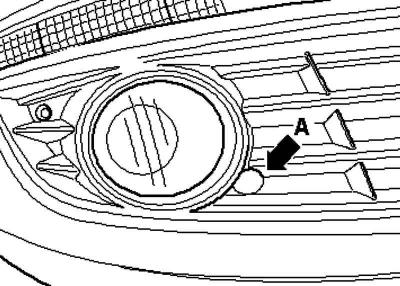

Рис. 7.72. Регулировочные винт противотуманной фары
Для изменения угла наклона покрутите регулировочный винт А. (рис. 7.72).
Боковая регулировка не предусмотрена.
Прочие дополнительные фары
В заключение необходимо проверить и отрегулировать установленные дополнительные фары прочих систем по действующим для них нормам.
Как настроить фары Volkswagen Passat B6
Настройка фар автомобиля является важной процедурой для обеспечения безопасности на дороге и комфорта во время вождения. Особенно это актуально для владельцев автомобиля VW Passat B6, которые хотят, чтобы их автомобиль всегда был в идеальном состоянии.
В данной статье мы рассмотрим подробный гид по настройке фар VW Passa
Как настроить фары VW Passat B6
Для того чтобы гарантировать безопасное и комфортное вождение в темное время суток, необходимо правильно настроить фары на своем автомобиле VW Passat B6. В этом руководстве мы подробно рассмотрим процесс настройки фар и предоставим вам все необходимые инструкции.
Прежде всего, необходимо убедиться, что ваш автомобиль находится на ровной поверхности и что передняя часть автомобиля можно безопасно достать.
Вот шаги, которые нужно выполнить для настройки фар на VW Passat B6:
| Шаг | Описание |
|---|---|
| 1 | Включите фары автомобиля и убедитесь, что они работают правильно. Убедитесь, что все лампочки функционируют, а световое пятно находится в нужном положении. |
| 2 | Подойдите к фарам и найдите шестигранный болт на основании каждого фары. Эти болты используются для вертикальной настройки фар. |
| 3 | Используя подходящий инструмент, поверните шестигранный болт против часовой стрелки для снижения угла светового пятна и по часовой стрелке для его повышения. Регулируйте каждую фару по отдельности. |
| 4 | После настройки вертикального угла светового пятна, приступите к настройке горизонтального угла. Для этого внутри фары найдите винт для горизонтальной регулировки. |
| 5 | Вращайте винт против часовой стрелки, чтобы сместить световое пятно влево, и по часовой стрелке, чтобы сместить его вправо. Опять же, регулируйте каждую фару по отдельности. |
| 6 | После завершения настройки горизонтального угла светового пятна, проверьте настройки еще раз, убедитесь, что фары работают правильно и что световое пятно находится на нужном уровне. |
Помните, что правильное настроение фар является очень важным аспектом безопасного вождения. Если у вас возникли трудности с процессом настройки фар на VW Passat B6, рекомендуем обратиться к профессионалам или автосервису для получения дополнительной помощи.
Основные технические характеристики автомобиля
Двигатель: Варианты двигателя включают бензиновый и дизельный варианты. Бензиновый двигатель может быть объемом 1.4, 1.6, 1.8, 2.0 или 3.2 литра, а дизельный — 1.9 или 2.0 литра. В зависимости от модели и комплектации, мощность двигателя может варьироваться от 105 до 300 лошадиных сил.
Трансмиссия: В автомобиле Volkswagen Passat B6 может быть установлена механическая или автоматическая трансмиссия. Механическая трансмиссия может иметь 5 или 6 скоростей, в то время как автоматическая трансмиссия может иметь 6 или 7 скоростей.
Привод: Автомобиль может иметь передний привод или полный привод, в зависимости от выбранной модели и комплектации.
Размеры: Длина автомобиля составляет около 4765 мм, ширина — около 1820 мм, высота — около 1470 мм. Колесная база — около 2700 мм.
Емкость топливного бака: Емкость топливного бака составляет около 70 литров, что обеспечивает хороший запас хода.
Вместимость салона: Автомобиль предлагает комфортабельный салон, рассчитанный на 5 пассажиров. Емкость багажника составляет приблизительно 480 литров, что позволяет вместить достаточное количество багажа.
Все эти параметры делают Volkswagen Passat B6 надежным и универсальным автомобилем для ежедневного использования и комфортных дальних поездок.
Почему важно правильно настроить фары
Неправильно настроенные фары могут стать причиной нескольких проблем:
- Плохая видимость: Если фары настроены слишком низко, свет будет падать на дорогу недостаточно далеко, что может привести к плохой видимости и затруднить вождение в темное время суток или при плохих погодных условиях.
- Ослепление других водителей: Настроенные слишком высоко фары могут ослеплять водителей, идущих навстречу, что создает опасность для всех участников дорожного движения.
- Неправильное позиционирование: В случае автомобиля, у которого фары не настроены должным образом, водитель может не контролировать наличие других участников движения на дороге, а затем совершить аварийное столкновение.
Правильная настройка фар включает в себя настройку вертикального и горизонтального уровня света, а также фокусировку луча света. Это позволяет достичь оптимального освещения дороги без ослепления других водителей.
К счастью, настройка фар является простой процедурой, которую можно выполнить самостоятельно в домашних условиях. Однако, для достижения наилучших результатов рекомендуется обратиться к профессионалам или следовать руководству по эксплуатации вашего автомобиля.
Правильная настройка фар является важным аспектом безопасной эксплуатации автомобиля. Эта процедура позволяет обеспечить оптимальное освещение дороги и предотвратить возможные аварийные ситуации, связанные с неправильным позиционированием фар.
Необходимые инструменты для настройки фар
Для того чтобы правильно настроить фары на автомобиле Volkswagen Passat B6, вам потребуются следующие инструменты:
| 1. | Отвертка с изменяемыми насадками. |
| 2. | Рулетка или лента-метр. |
| 3. | Уровень. |
| 4. | Отметочная краска или маркер. |
| 5. | Регулировочный ключ. |
Приобретите или подготовьте все эти инструменты заранее, чтобы быть готовыми к настройке фар вашего автомобиля Volkswagen Passat B6.
Подготовка к настройке фар автомобиля
Перед настройкой фар необходимо убедиться в исправности всех компонентов фары. Произведите осмотр фар на предмет повреждений и износа. При необходимости замените поврежденные компоненты или все фары в целом.
Также убедитесь, что фары находятся в правильном положении и не отрегулированы неправильно. При необходимости выполните регулировку фар автомобиля.
Перед настройкой рекомендуется также проверить работу всех световых приборов автомобиля, включая фары, ближний и дальний свет, поворотники и стоп-сигналы. Проверка позволит обнаружить неисправности и устранив их вовремя, избежать проблем в процессе настройки фар.
Для настройки фар вам понадобится некоторое специальное оборудование, такое как отвертка, мелкая рулетка, уровень для определения положения фары. Убедитесь, что у вас есть все необходимые инструменты перед началом процесса настройки.
| Прежде чем начать настраивать фары автомобиля: |
| — Убедитесь в исправности фар и их компонентов |
| — Проверьте правильность положения фар |
| — Проверьте работу всех световых приборов автомобиля |
| — Подготовьте необходимые инструменты для настройки |
Подробный алгоритм настройки фар VW Passat B6
Шаг 1: Подготовка.
Перед началом настройки убедитесь, что автомобиль находится наровной поверхности и имеет достаточный уровень топлива.
Шаг 2: Включите фары.
Заведите двигатель и включите фары автомобиля.
Шаг 3: Определите расстояние.
Отметьте на вертикальной стене перед автомобилем точку, находящуюся на уровне центра фар. Расстояние от пола до пометки должно быть примерно 2 метра.
Шаг 4: Отметьте центр.
Отметьте на стене вертикальную линию, которая проходит через центр фар автомобиля. Для этого используйте инструменты для измерения.
Шаг 5: Отрегулируйте высоту фар.
С помощью встроенного регулятора настроек высоты фар установите точку света на стене немного ниже отмеченной центральной линии.
Шаг 6: Отрегулируйте горизонтальное положение фар.
С помощью горизонтальных регуляторов настроек фар установите точку света на стене так, чтобы она была симметрична относительно вертикальной центральной линии.
Шаг 7: Проверьте результат.
Выключите фары и осмотрите настройки. Убедитесь, что точка света на стене находится на уровне и симметрична относительно центральной линии.
Шаг 8: Протестируйте фары.
Включите фары и произведите тестовую поездку, чтобы убедиться, что освещение дороги оптимально.
Следуя этому подробному алгоритму, вы сможете настроить фары VW Passat B6 и обеспечить безопасность и комфорт во время вождения.
Регулировка основных фар с галогенными лампами Volkswagen Passat B6
Примечание: Проверьте одинаково ли работают обе фары при включении ручной коррекции угла наклона фар.
Регулировка правой фары
Регулировочные винты левой фары расположены зеркально.
Рис. 7.71. Регулировочные винты левой фары
Регулировочный винт боковой настройки границы света и тени ближнего света 3 (для рынка NAR запломбирован) (рис. 7.71).
Вращайте вначале регулировочные винты для высотной настройки границы света и тени.
Затем проверьте боковую настройку и при необходимости скорректируйте.
Правая противотуманная фара в бампере
На левой противотуманной фаре регулировочный винт расположен зеркально противоположным образом.
Наклон (противотуманная фара 20 см)
Рис. 7.72. Регулировочные винт противотуманной фары
Для изменения угла наклона покрутите регулировочный винт А. (рис. 7.72).
Боковая регулировка не предусмотрена.
Прочие дополнительные фары
В заключение необходимо проверить и отрегулировать установленные дополнительные фары прочих систем по действующим для них нормам.
