Замена радиатора печки 2123 с кондиционером (снятие торпеды)
Здравствуйте. Перерыв весь интернет, не нашел ни одной профессиональной замены радиатора печки на шеви ниве. Как только не извращаются — пилят радиаторы, рвут и разбирают по саморезам торпеды и т.д. Я предложу свой вариант — примерно обратный порядок заводской установки.
Повторяться не буду по поводу снятия бардачка и слива слива антифриза. Сразу к делу.

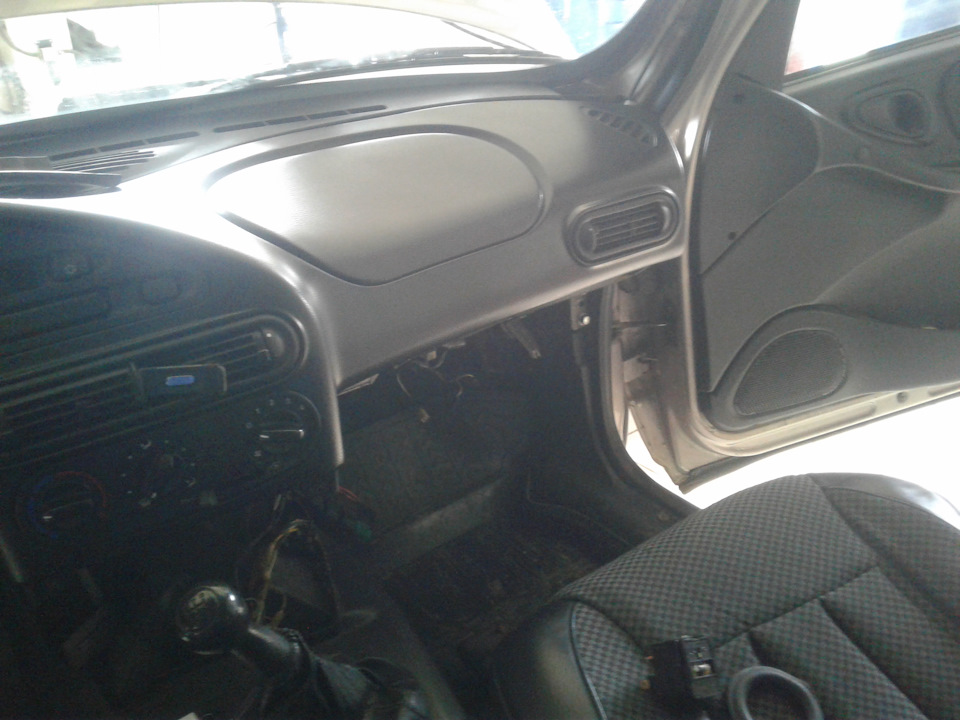

Сняли бордачок и магнитолу с корпусом

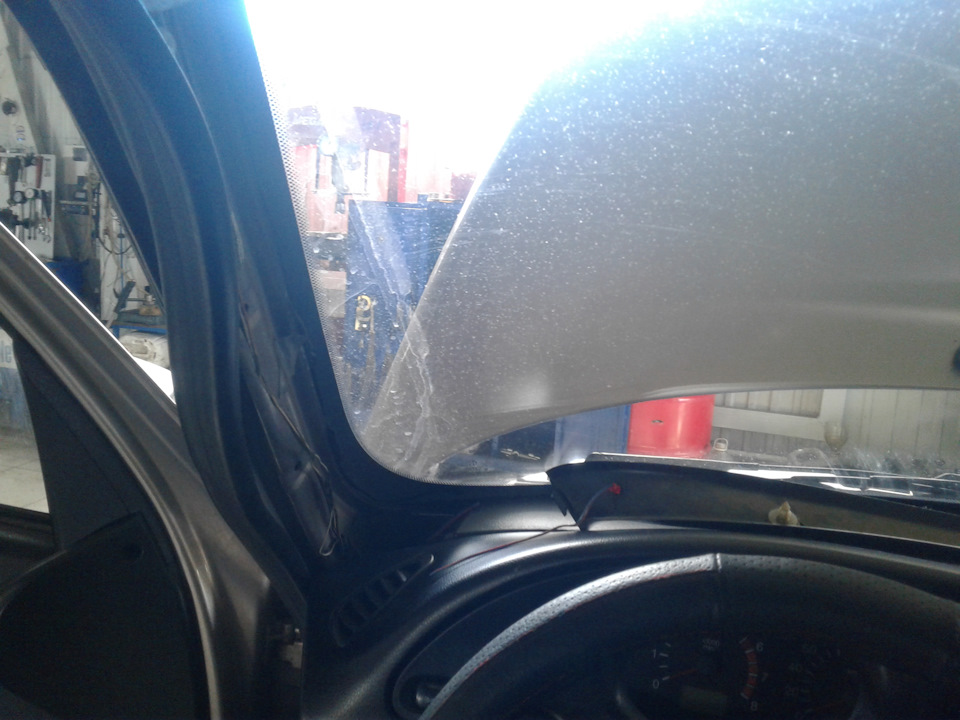

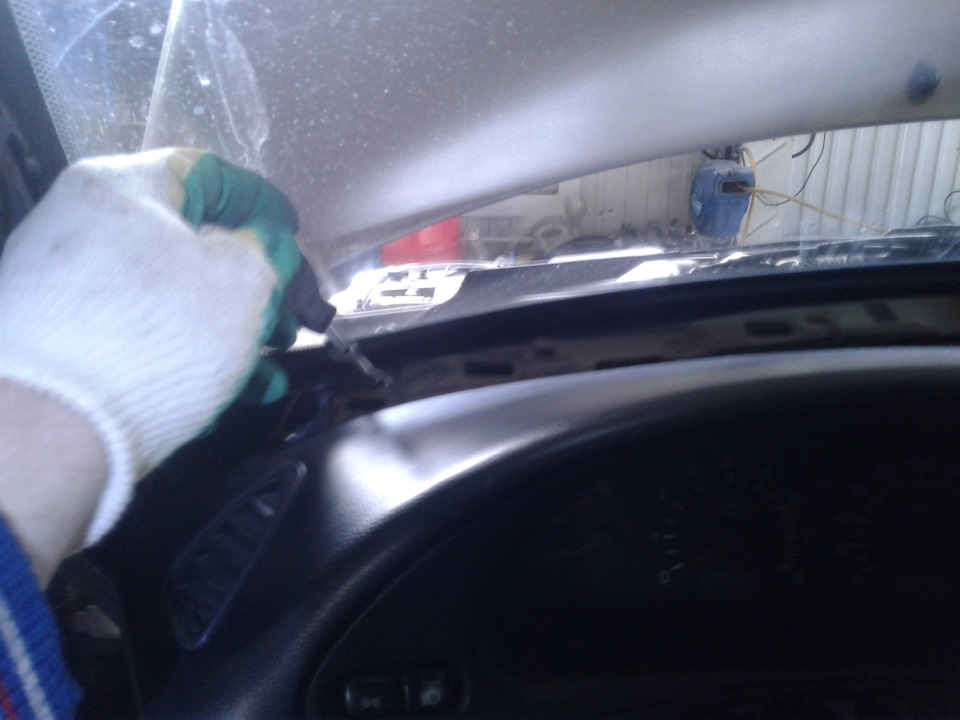

Далее снимаем пластик со стоек ветрового стекла — берем руками сверху и качая открепляем от кузова ( с обоих сторон). Под ними по саморезу, которые держат решетку обдува ветрового стекла. Откручиваем саморезы по бокам (2шт), снимаем решетку обдува стекла. Под решеткой 4 болта под головку 10 (верний крепеж пнели). Откручиваем.
Снятие пластика со стоек
Откручиваем 4 болта на 10 — крепеж верхний панели

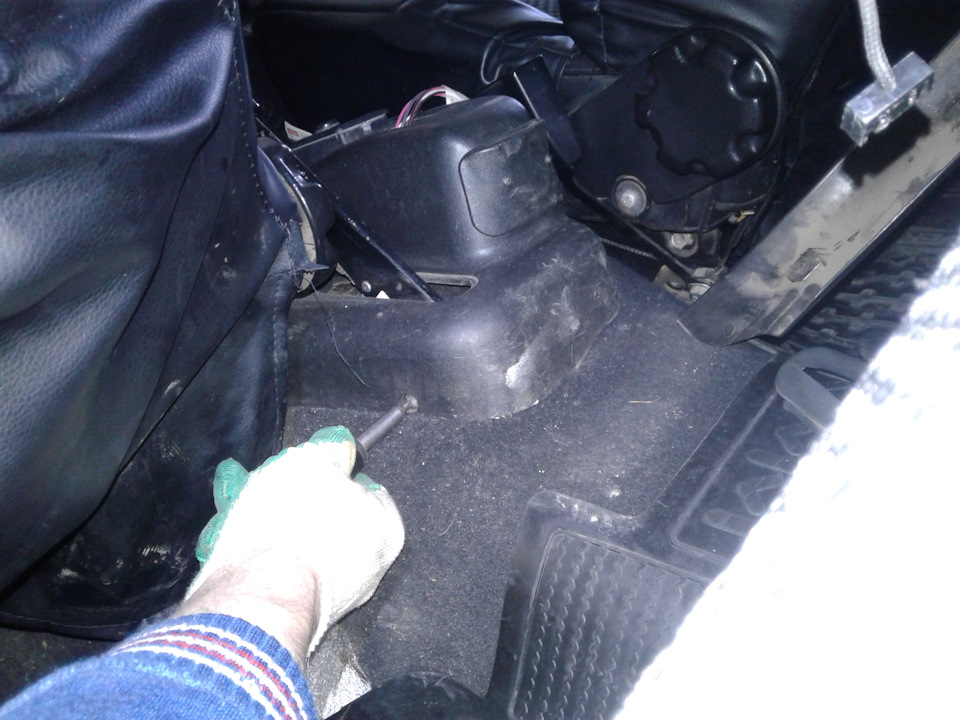

Далее откручиваем пластик, Где находятся Рычаги кпп и ручника. Сзади, сдвинув передние кресла вперед, по бокам откручиваем 2 самореза. спереди еще 3 самореза — 1 сверху и 2 по бокам.

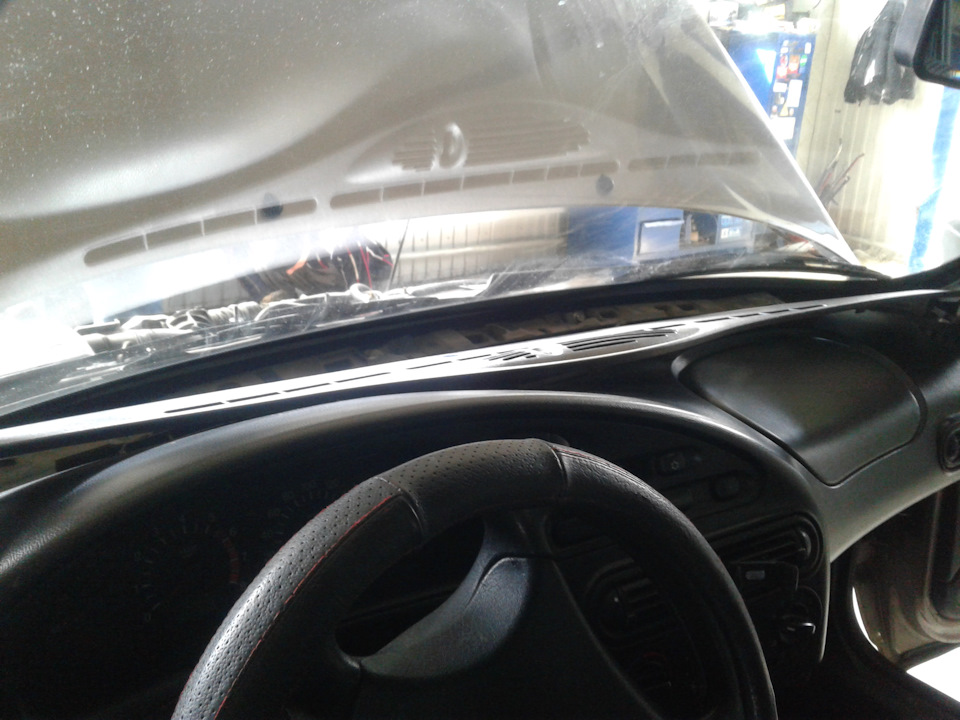

Снимаем решетку обдува лобового стекла
Далее разбираем пластик рулевой колонки- по бокам 2 самореза и с низу 3 самореза и 2 болта, все под фигурную отвертку PH2. (Извиняюсь, фоток нет) Снимаем рычаги управления поворотниками и дворниками, нажав по бокам на защелки, отключаем провода от этих рычагов, замка зажигания и сигнала. Далее откручиваем ЗУБИЛОМ и МОЛОТКОМ крепеж нижний рулевой колонки.
Откручиваем нижний крепеж (Болты с отрывными шляпками). Наставляем зубило на край болта без граней и легкими ударами молотка откручиваем. Достаточно немного провернуть болт и он пойдет от руки. При сборке будем использовать новые или обычные — 6 гранные.

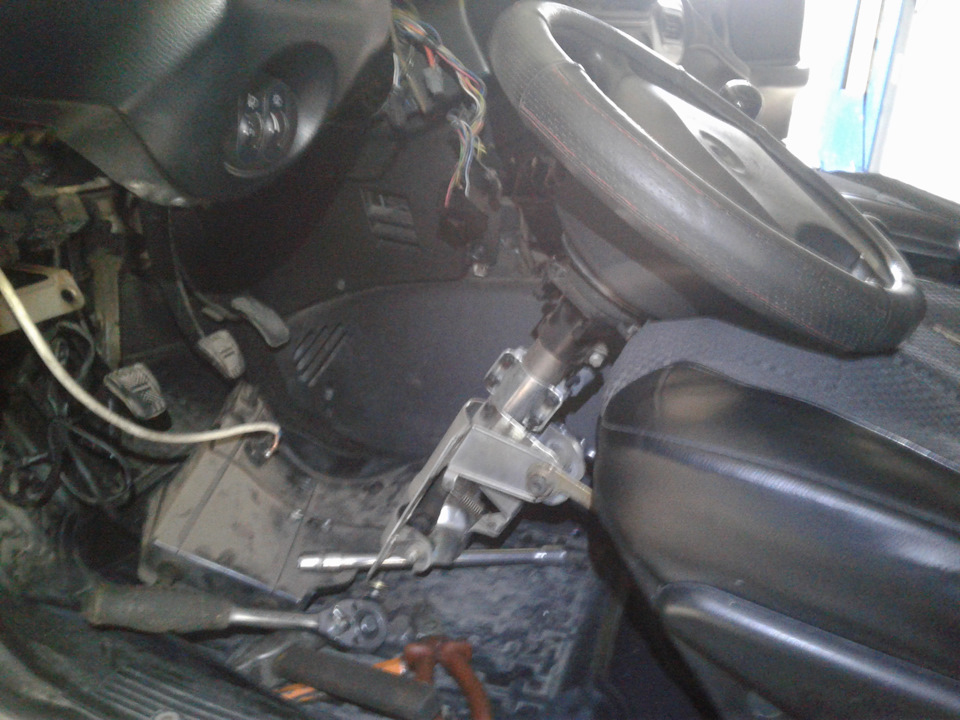

Далее откручиваем рулевой вал и верхний крепеж. Если есть подушка безопасности блокируем руль, вынув ключ из замка, во избежании обрыва подрулевой ленты. ( после отсоединения рулевого вала нельзя крутить рулем или колесами, если есть аирбэг)
Снимаем и убираем руль.Либо кому нибудь дайте его порулить)
Слева снимаем крышку предохранителей (у меня уже снята). Далее откручиваем нижний крепеж панели — 4 болта под головку 13. И снимаем провода с тормозной лягушки.

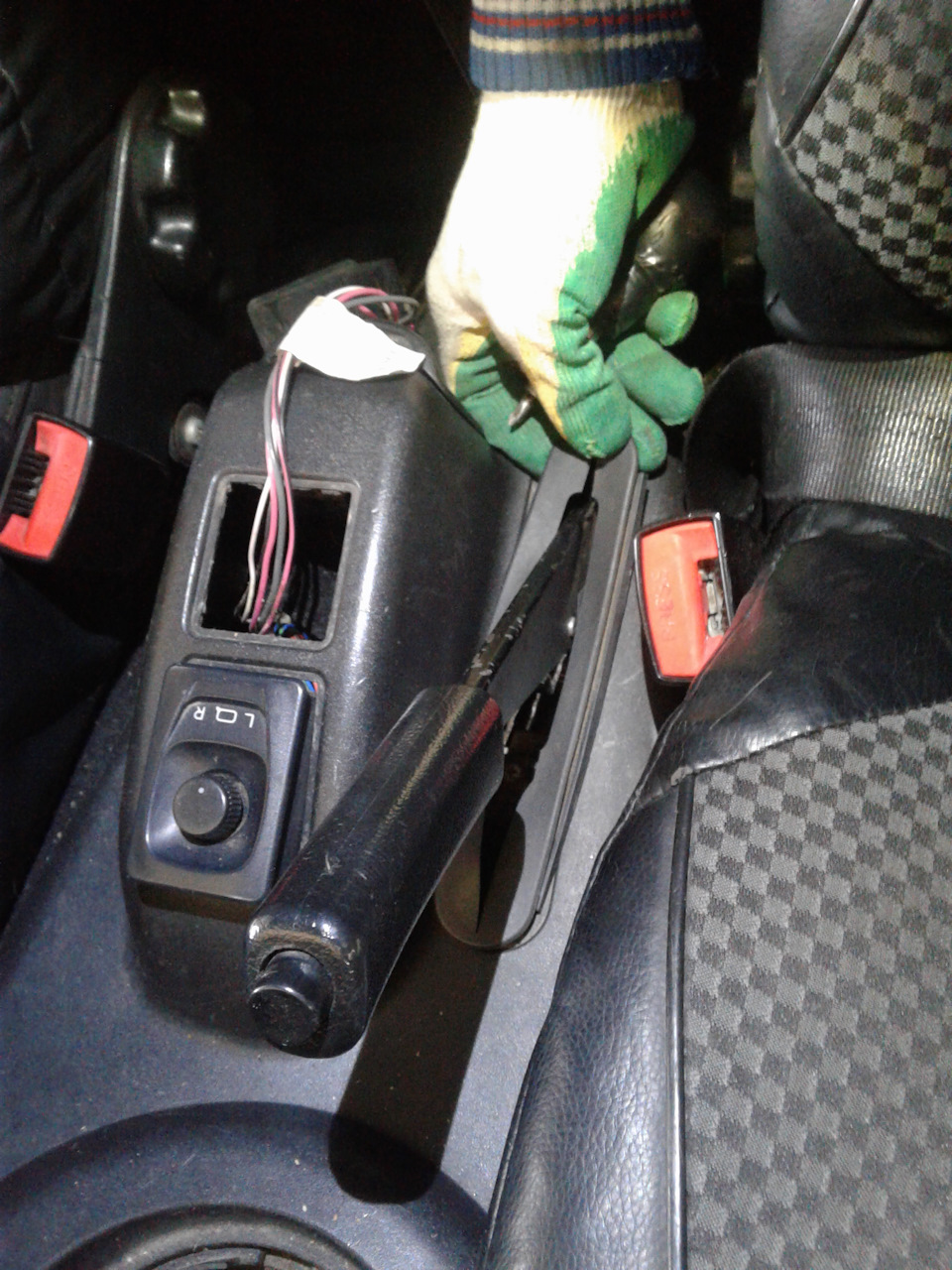

Откручиваем сзади за сиденьями 2 самореза и спереди еще 3 самореза держат этот пластиковый кожух-1 сверху и 2 по бокам (их фоток нет)
Снимаем блоки управления обогревом сидений и управления зеркал <img src=
Снимаем пластик
Снимаем Центральую поддерживающую планку, отсоединяем реле и убираем в сторону.

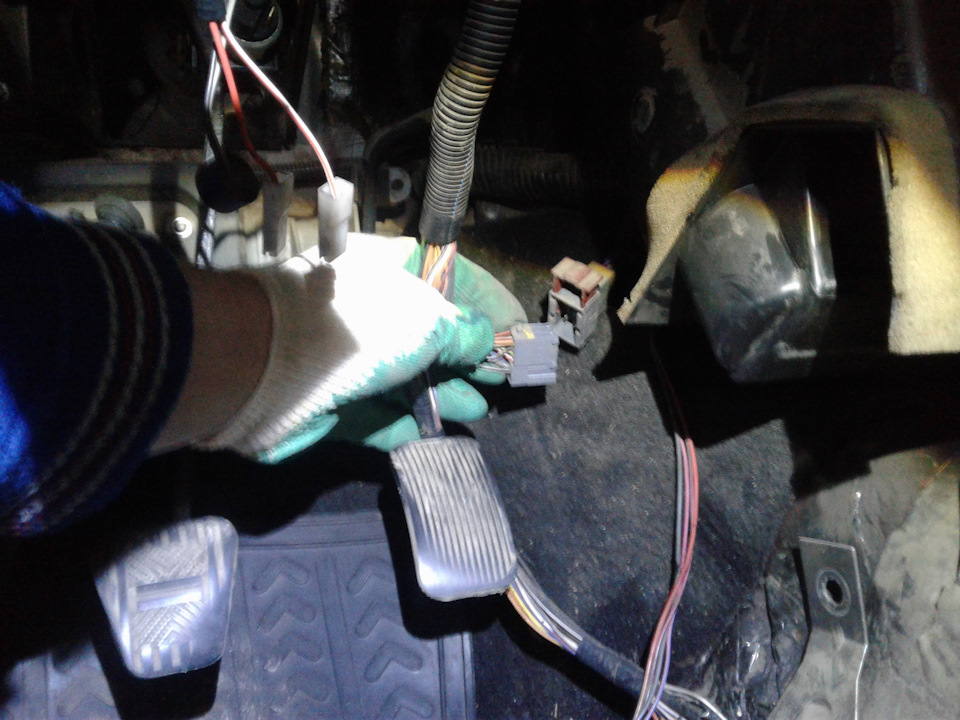

Отсоедитяем разьем возле педали газа
Снимаем блок предохранителей, отсоединив все разьемы (около 6) от него и сняв реле. И разьединяем оставшиеся 3 разьема. За проводами откручиваем массу (гайка на 10 держит 3 провода)
Далее под капотом откручиваем крышку салонного фильтра (1 саморез ) под пассажирским дворником. Она на герметике. Можно лезвием подрезать, чтоб поднять.Далее силой мысли поднимаем фильтр и откручиваем под ним 4 самореза .

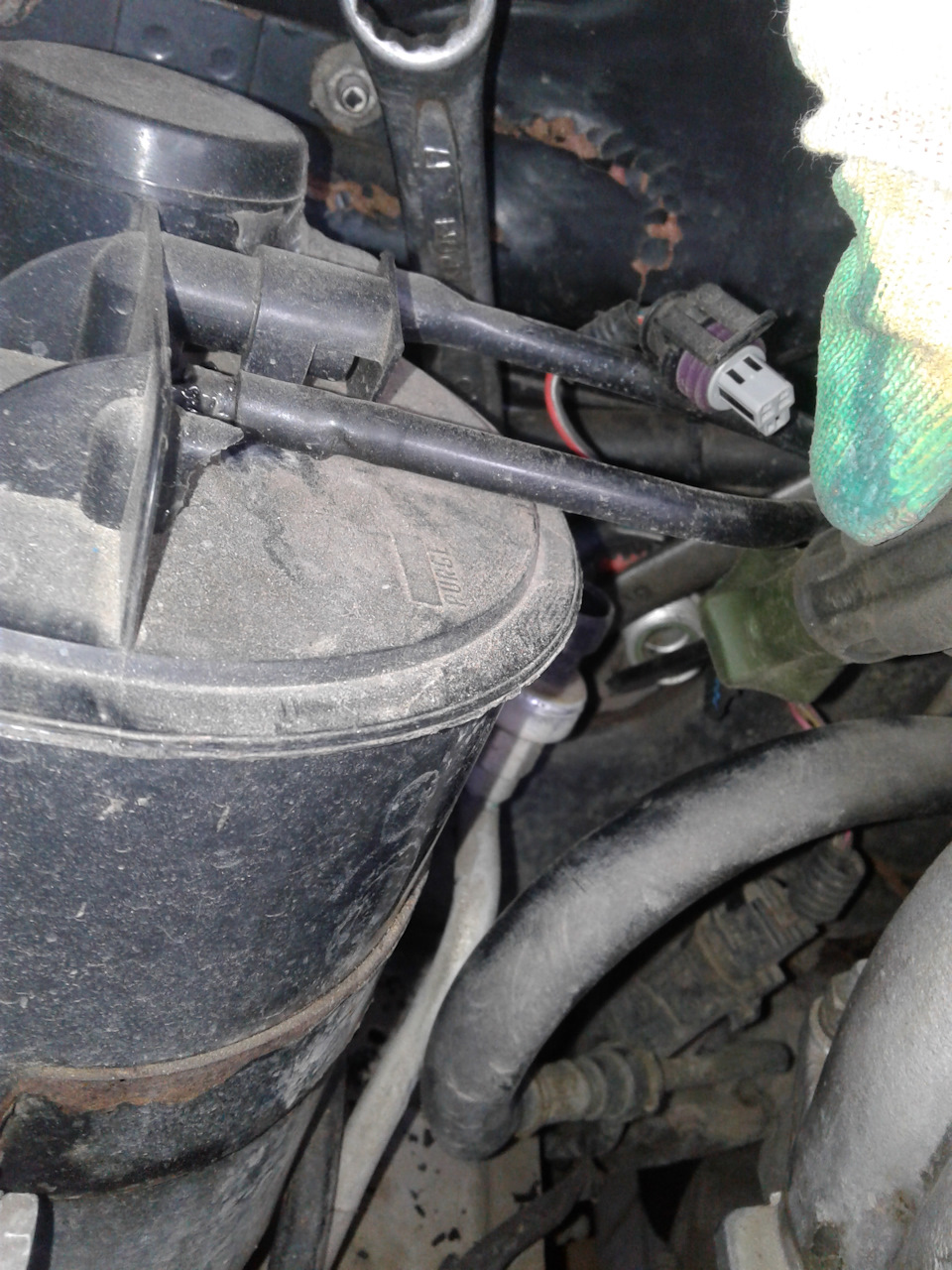

Откручиваем Трубки кондея. ВНИМАНЕЕ — спуск фриона не избежен. И рядом с ними 2 гайки на 10. И Откручиваем патрубки печки. Лично я антифриз не сливал за ранее, т.к. при снятии патрубков печки убежит 0,3-1 л жидкости.

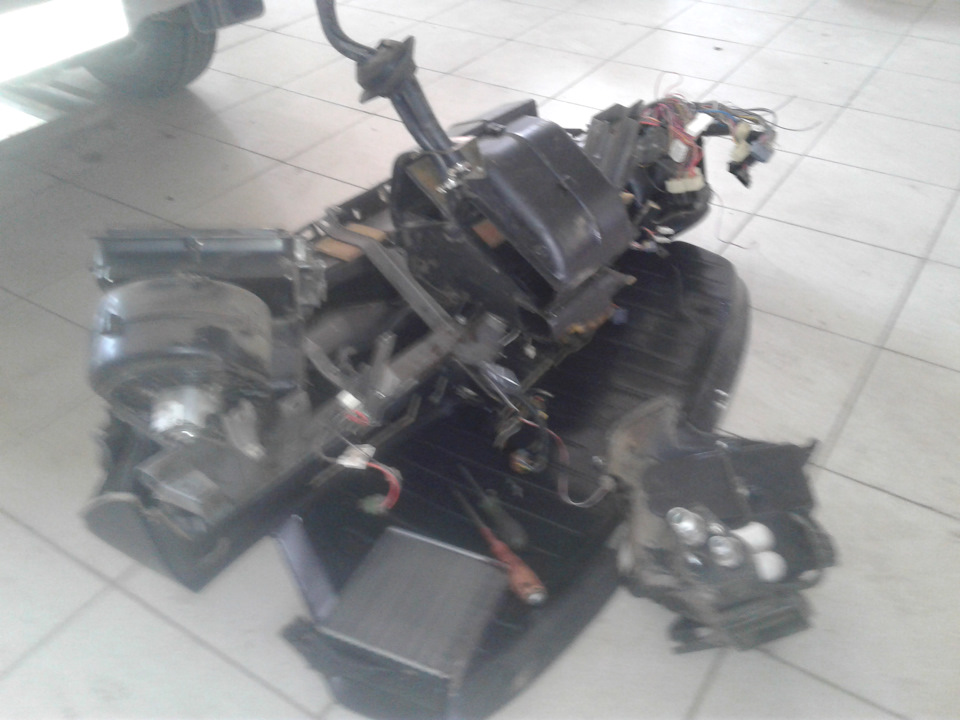

У нас остается 4 болта справа и слева панели. Откручиваем их и Снимаем панель целиком со всем- проводкой, вентилятором, патрубками… ложим панель в удобное место ( я положил на коврик на полу). И после этого можно удобно поменять радиатор. Фотографий больше вставить не могу. Лимит 20 на драйве. Корпус вентилятора и испарителя держатся на 2 болтах и 3 или 4 саморезах. Откручиваем, испаритель в сторону, отодвинув корпус вентилятора. Откручиваем парубки и радиатор. Меняем. (Патрубки — БРТ, радиатор- Дмитроград, хомуты тоже новые). Фото снятой панели
Как снять панель приборов ВАЗ-2123 с 2009г
Отсоединяем от монтажного блока пять колодок жгута проводов панели приборов.
Отжав отверткой фиксатор колодки выносного реле
Сдвигаем с направляющих блока, снимаем колодки в сборе с реле.
Также снимаем остальные колодки с выносного реле.
Снимаем монтажный блок
Чтобы удобнее было снимать панель приборов, снимаем передние сиденья.
Отогнув край уплотнителя, отжимаем обивку левой передней стойки
И снимаем обивку, выводя из отверстий стойки три пистона ее крепления.
Также снимаем обивку правой передней стойки.
Крестовой отверткой отворачиваем саморез левого крепления вставки панели приборов.
Также отворачиваем саморез правого крепления вставки панели приборов.
Приподняв вставку панели приборов, выводим из зацепления ее пружинные держатели и снимаем вставку.
Опускаем на пол рулевую колонку (смотрим статью – «Снятие рулевой колонки»).
Крестовой отверткой отворачиваем два самореза крепления накладки консоли панели приборов с правой стороны.
Также отворачиваем два самореза с левой стороны консоли.
Крестовой отверткой отворачиваем два самореза верхнего крепления накладки консоли.
Вынимаем контейнер головного устройства звукового сопровождения.
Отводим накладку от консоли панели приборов.
Отсоединяем колодки проводов от прикуривателя, блока управления наружными зеркалами и блока выключателей подогрева передних сидений
Снимаем накладку консоли панели приборов
Снимаем вещевой ящик для этого:
Открываем крышку вещевого ящика, и приподняв крышку, выводим наконечник шнура из прорези крышки.
Также отсоединяем шнур с другой стороны крышки вещевого ящика.
Крестовой отверткой отворачиваем саморез бокового крепления облицовки вещевого ящика.
Отворачиваем два самореза крепления экрана консоли панели приборов
отворачиваем два самореза нижнего самореза нижнего крепления ящика к консоли панели приборов.
Открыв крышку ящика, с левой стороны отворачиваем два самореза бокового крепления корпуса ящика к консоли панели приборов
Отворачиваем саморез верхнего левого крепления
Отворачиваем саморез верхнего среднего крепления корпуса вещевого ящика
С правой стороны отворачиваем два самореза крепления облицовки ящика
Отведя облицовку от корпуса ящика, с правой стороны отворачиваем саморез верхнего крепления корпуса ящика
Короткой крестовой отверткой отворачиваем два самореза нижнего крепления корпуса ящика
Наклонив ящик, отсоединяем колодки проводов от выводов выключателя фонаря освещения вещевого ящика
Отсоединяем клеммы от самого фонаря освещения
Снимаем вещевой ящик
Расположение проводки и колодок проводов панели приборов
- — 1 — диод;
- — 2-6 — к монтажному блоку;
- — 7 — к кузову (провод массы);
- — 8 — к реле звукового сигнала;
- — 9 — к реле обогревателей сидений;
- — 10 — к реле стартера;
- — 11 — к реле противотуманных фар;
- — 12 — к реле стеклоподъемников;
- — 13 — 14 — к колодкам жгута проводов переднего;
- — 15 — к колодке жгута проводов заднего;
- — 16 — к переключателю света фар и указателей поворота:
- — 17 — к выключателю звукового сигнала;
- — 18 — к переключателю очистителя и смывателя ветрового стекла;
- — 19-20 — к выключателю зажигания;
- — к колодке диагностики;
- — 22-23 — к выключателю сигнала торможения;
- — 24 — к потенциометру;
- — 25 — к регулятору корректора фар;
- — 26 — к выключателю наружного освещения;
- — 27-28 к комбинации приборов;
- — 29 — к колодке жгута проводов системы зажигания;
- — 30 — к выключателю аварийной сигнализации;
- — 31 — к выключателю противотуманных фар;
- — 32 — к выключателю заднего противотуманного фонаря;
- — 33 — к выключателю кондиционера;
- — 34 — к выключателю обогрева заднего стекла;
- — 35 — к блоку контрольных ламп;
- — 36 — к лампе подсветки табло управления отопителем;
- — 37-38 — к радиоаппарату;
- — 39 — к переключателю электродвигателя отопителя;
- — 40 — к блоку управления АПС;
- — 41 — к прикуривателю;
- — 42 — к добавочному сопротивлению;
- — 43 — к электродвигателю отопителя;
- — 44-45 — к плафону освещения вещевого ящика;
- — 46 — к выключателю освещения вещевого ящика.
Крестовой отверткой отворачиваем пять саморезов крепления экрана консоли, и снимаем экран.
Снимаем блок управления отоплением, вентиляцией и кондиционированием (смотрим соответствующую статью).
Крестовой отверткой отворачиваем четыре самореза верхнего крепления панели приборов.
Крестовой отверткой отворачиваем саморез бокового крепления панели с правой стороны.
Также отворачиваем саморез с левой стороны панели приборов.
Отворачиваем шесть саморезов нижнего крепления панели приборов
Отсоединяем колодки проводов от регулятора освещения приборов и регулятора электрокорректора фар.
Как снимается торпеда нива шевроле
_________________
Серебристый автоматический дизель по имени Кирюша.
Вежливый- значит Русский.
- 3081
- 09 июн 2010, 08:51
- 6889
_________________
Серебристый автоматический дизель по имени Кирюша.
Вежливый- значит Русский.
- 3081
- 09 июн 2010, 08:51
- 1451
ето у меня снимали и шумо-теплоизолировали, вроде разницы сильной не было, но что бы оценить — надо сесть в другу шниву, а такой под рукой нет
когда народ в сервисе делал. изначально выкатили конкретно отдельной строкой за разбор-сбор торпеды со всеми прибабахами 50 доллеров, после того как разбирали (полностью, со сливом печки и т.д.) сказали, что по минимуму 200 уев будет теперь стоить, естественно ко мне это уже не относилось, там в натуре гимора много, у них рабочий день с 8 до 18, они два дня вдвоем ковырялись, причем ребята не криворукие — я с ними давно знаком, там такие пучки проводов и прочей всякой трехомудии — ужас, я вообще не верил, что это реально обратно собрать 🙂
делали пенофолом, вроде
эта хрень применяется в строительстве — по цене очень доступная, вот мне им все и проклеили, где только можно
Как снять торпеду на шевроле нива
Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните пять винтов облицовочного кожуха рулевой колонки
3. снимите верхнюю и нижнюю части кожуха.
4. Снимите рулевое колесо.
5. Снимите подрулевые переключатели.
6. Снимите выключатель (замок) зажигания (см. «Замок зажигания Нива Шевролет»).
7. Снимите вал рулевой колонки.
8. Снимите панель крепления радиоприемника.
9. Снимите облицовку тоннеля пола.
10. Снимите обивки передних стоек.
Возможно, при установке панели приборов вам понадобятся новые хомуты крепления жгутов проводов, так как в некоторых местах их легче перерезать, чем разъединять.
При разъединении колодок жгутов проводов маркируйте их относительно друг друга.
Это облегчит работу при установке панели приборов. Свободные колодки промаркируйте отдельно.
11. Отсоедините колодку жгута проводов панели приборов, расположенную в районе педали акселератора.
12. Отсоедините колодки жгутов проводов от выключателя стоп-сигнала и..
13. . блока управления автомобильной противоугонной системы.
14. Отсоедините три колодки жгута проводов панели приборов, расположенные за монтажным блоком.
15. Выверните винт и отсоедините от кузова «массовый» провод.
16. Откройте капот.
17. Снимите облицовочную накладку ветрового окна и механизм стеклоочистителя (см. «Замена и ремонт стеклоочистителя Нива Шевролет»).
18. Снимите фильтр подачи наружного воздуха.
19. Выверните винты крепления корпуса воздухозаборника
20. Слейте часть охлаждающей жидкости и отсоедините патрубки радиатора отопителя
21. Выверните болт крепления поперечины панели к стойке.
22. Выверните болт крепления стойки к кронштейну и.
23. . снимите стойку поперечины.
24. Выверните четыре болта крепления поперечины панели приборов к кронштейну рулевого вала.
25. Выверните болты боковых креплений панели приборов (слева и справа)
26. Снимите вставку панели приборов
27. Выверните болты, расположенные в передней части панели приборов вдоль нижней кромки ветрового стекла.
28. Извлеките передний воздуховод обогрева салона.
29. Снимите панель приборов в сборе с отопителем и жгутом проводов.
30. Устанавливайте панель приборов и все снятые детали в порядке, обратном снятию. Долейте жидкость в систему охлаждения (см. «Замена жидкости охлаждения Нива Шевролет»)
Чтобы снять панель приборов автомобиля выпуска после 2009 года смотрим статью
