Что такое зубчатый ремень

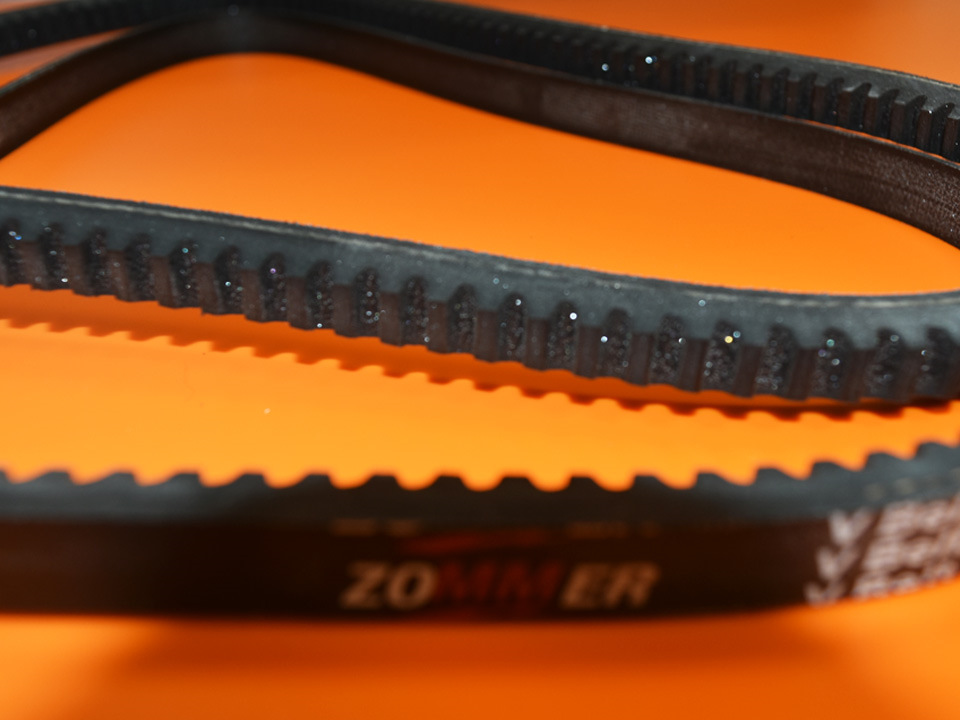

Зубчатый ремень. Предназначение и срок эксплуатации

Зубчатый ремень – замкнутая эластичная лента с гладкой внешней поверхностью и с расположенными через равные промежутки выступами округлой или трапецивидной формы на внутренней стороне. Его основным отличием от плоских и клиновых приводных ремней является способность обеспечивать передачу вращения не только за счет сил трения, обеспечиваемых натяжением, но и за счет усилий, образуемых в результате зацепления зубцов со шкивным колесом аналогичного профиля. Эта особенность также позволяет синхронизировать вращение двух валов относительно друг друга, поэтому зубчатые ремни также называют синхронными.

Ключевые преимущества зубчатого ремня:

— низкий риск проскальзывания;
— повышенная жесткость;
— минимальная потеря мощности;
— невысокий уровень шума и вибраций;
— пониженная нагрузка на подшипниковые узлы;
— увеличенный интервал обслуживания

Благодаря вышеперечисленным особенностям зубчатые ремни широко применяются в наиболее ответственных узлах автомобилей и других транспортных средствах, где необходимо обеспечить передачу значительного крутящего момента или передавать усилие сразу на несколько шкивов. Так, в газораспределительном механизме зубчатый ремень обычно не только синхронизирует вращение коленчатого и распределительного вала, но и приводит в действие насос охлаждающей жидкости.

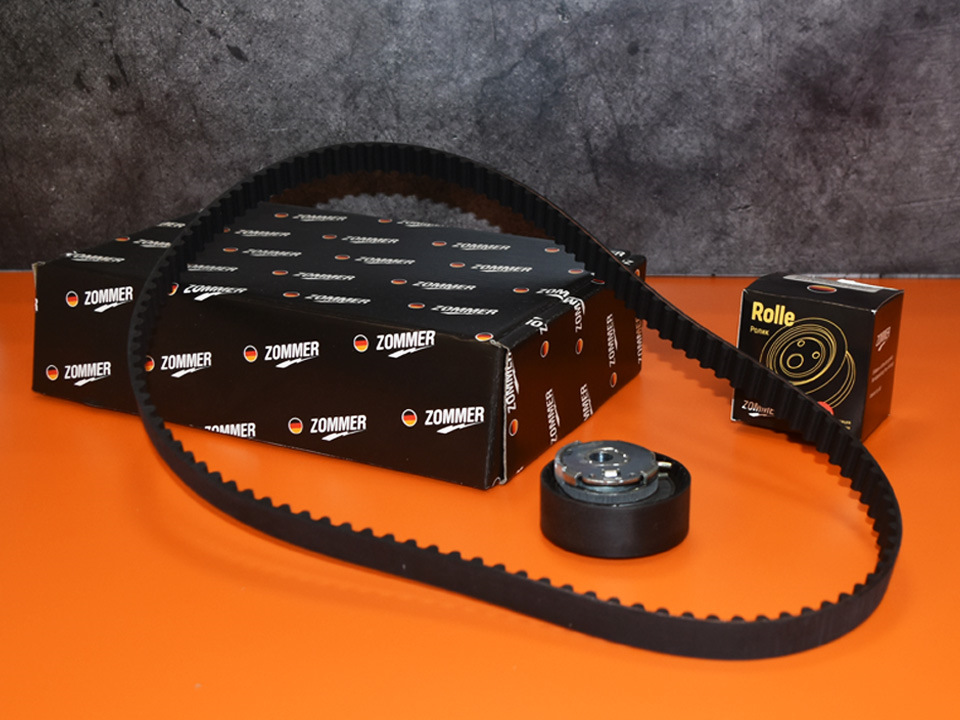

Комплект ГРМ 2190 (8 клап.) (ремень + 1 ролик), Артикул: 20047

В ряде автомобилей зубчатые приводные ремни вращают вентилятор охлаждения радиатора и шкив генератора, приводят в действие компрессор кондиционера и насос ГУР.

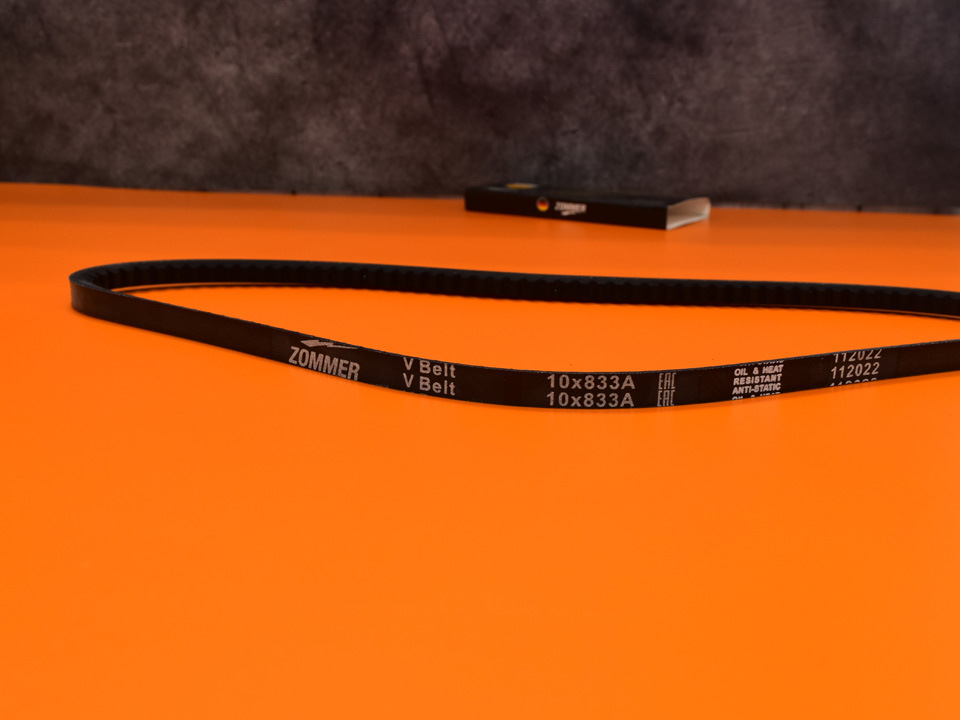

Ремень генератора зубчатый 833 ГАЗ 53, 3307, УАЗ с дв. УМЗ-451 усиленный ATHLET 10×833, Артикул: 18432

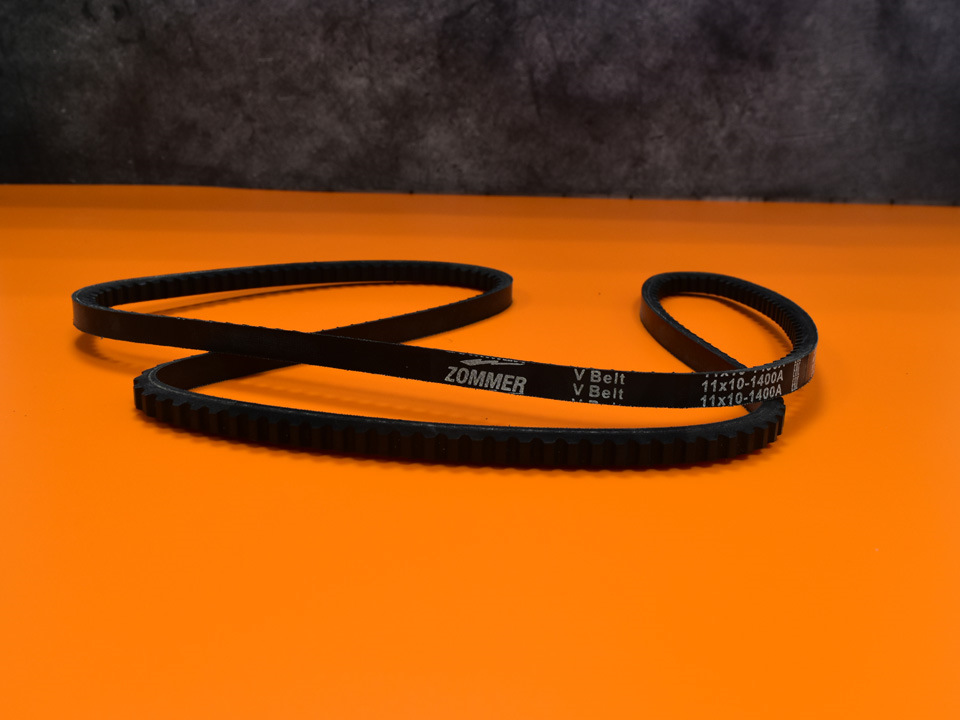

Ремень генератора зубчатый 1400 ГАЗ 66, ПАЗ усиленный ATHLET 11×10-1400, Артикул: 18403

Приводной зубчатый ремень имеет многослойную структуру, обеспечивающую сочетание необходимой гибкости, упругости, жесткости и стойкости в условиях значительных механических нагрузок и перепадов температур. Несущий слой чаще всего изготавливается из металла, кевлара или стекловолокна. Именно он отвечает за придание изделию необходимой прочности на растяжение и разрыв. Второй слой из резины или полиуретана обеспечивает эластичность и гибкость. Наконец, верхний слой из нейлона или аналогичного синтетического материала препятствует быстрому истиранию и обеспечивает сохранение формы профиля зубцов в течение срока службы.

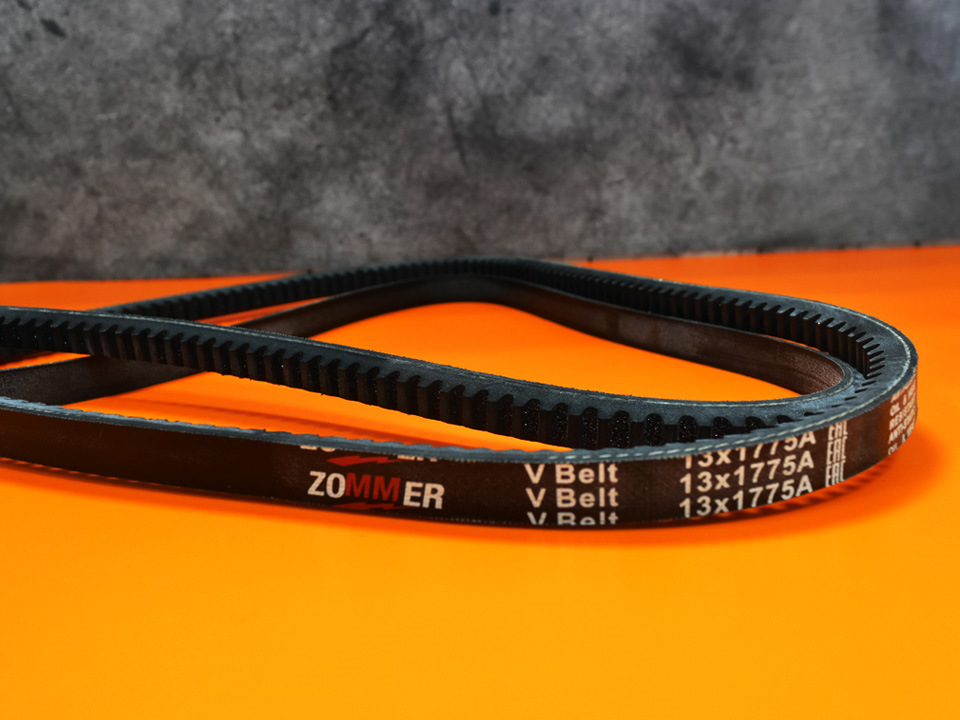

Ремень 1775 (AVX 13) компрессора и насоса ГУР ГАЗ-66, ПАЗ-3205 зубч. усил. ATHLET, Артикул: 19231

К числу основных факторов, влияющих на срок эксплуатации зубчатого приводного ремня, относят:

— длину и ширину ленты;
— передаваемый крутящий момент;
— тип и количество приводимых в действие агрегатов;
— конструктивные особенности изделия;
— условия эксплуатации.

Регламентный срок службы зубчатого ремня в автомобиле определяется его производителем. Он может меняться для одной и той же модели в зависимости от модификации, комплектации и года выпуска. Иногда автопроизводители пересматривают рекомендации на основании практического опыта эксплуатации. Например, в сервисной книжке автомобилей Lada Granta и Kalina до 2015 предписывалось менять ремень привода ГРМ на пробеге 75 000 км, в 2021 срок службы для обновленной Гранты увеличили до 90 000 км, а с сентября 2022 замену ремня в ней же рекомендуют производить уже через каждые 45 000 км. В другой популярной модели Lada Vesta до июня 2021 года АвтоВАЗ рекомендовал менять приводной ремень ГРМ через 180 000 км, а после сократил интервал вдвое.

В целях сокращения риска обрыва или смещения зубчатого ремня в процессе эксплуатации автомобиля, рекомендуется регулярно осматривать его на предмет повреждений. При обнаружении удлинения, расслоения, трещин, деформации зубцов и других дефектов деталь подлежит немедленной замене вне зависимости от срока службы и рекомендуемого интервала. Разрыв ремня ГРМ при запущенном моторе может привести к необходимости замены клапанов и поршней, а также ремонта блока цилиндров.

Виды зубчатых ремней и их особенности

На промышленных конвейерах наравне с транспортерными лентами используются приводные ремни различных конструкций и профилей. Причем зачастую они отвечают не только за передачу энергии от двигателя на валы, но и выступают альтернативой ленте, напрямую контактируя с продукцией. В качестве транспортировочных обычно используются клиновые, плоские и зубчатые ремни. И поскольку последние выделяются за счет ряда характеристик, сегодня мы подробнее остановимся именно на них. Поговорим про зубчатые ремни, виды их профилей, преимущества и особенности.

Общие преимущества

• Высокий КПД – до 98%.
• Надежность.
• Отсутствие необходимости в дополнительном обслуживании и смазке.
• Стабильность размеров, обеспечивающая точность линейного и углового позиционирования.
• Простая система натяжного устройства и возможность эксплуатации без него.
• Отличная синхронность
• Меньше нагрузка на валы и подшипники.
• Уменьшенные размеры привода.
• Отсутствие проскальзывания ремня.
• Уверенная работа на больших скоростях – до 50 м/с.
• Стабильность при работе с большим передаточным числом.
• Меньше уровень шума.
• Большой ассортимент размеров.

Две последние особенности позволяют эффективно передавать энергию без необходимости сильного натяжения. Сама передача усилия происходит в момент сцепления зубьев со шкивом. В то же время, при выходе зуба из зацепления возрастает нагрузка на ремень – он деформируется и может проскальзывать. И это – основная проблема этого вида передачи.

У зубчатых ремней есть еще два взаимосвязанных плюса – износостойкость и стойкость к агрессивным средам. Однако это справедливо только для одного вида изделий – полиуретановых. И поскольку мы уже коснулись темы видового разнообразия, перейдем к основной теме материала.

Виды зубчатых ремней

Их классификация базируется на нескольких основных параметрах.

По материалу

• Резинотканевые – дешевле, но существенно быстрее изнашиваются. Не используются в качестве транспортировочных.
• Полиуретановые – дороже, но экономически выгоднее: у них выше стойкость к истиранию, выше стабильность, стойкость к агрессивным средам. Полиуретан вообще считается одним из самых надежных материалов для производства ремней и лент и по характеристикам превосходит ПВХ и, тем более, резину. Кроме того, они могут работать на шкивах небольшого диаметра, обладают высокой прочностью соединения с кордом и имеют высокую точность шага.

По форме зуба (по профилю)

• Трапециевидный – «классический» профиль.
• Круглый – обеспечивает более плавный ход, большую площадь контакта зубьев со шкивом, более равномерно распределяет напряжения, передает более высокие нагрузки.
• Усеченный (криволинейный) – промежуточный вариант – круглый зуб с плоской вершиной.

Особняком стоит еще один вид – с направляющей. Направляющая – это дополнительная «ступенька» в центральной части ремня, которая во время работы попадает в ответный паз по центру шкива, что обеспечивает стабильно линейное движение даже при высоких нагрузках. Направляющими обычно оснащаются транспортировочные зубчатые ремни.

На практике эта классификация гораздо более обширна, поскольку все крупные производители предлагают ремни с собственным уникальным профилем зуба и уникальной маркировкой. Подробнее об этом можно узнать из каталога производителя у продавца.

По технологии производства

• Конечные (открытые) – фактически, это заготовка ремня в рулоне, которую для эксплуатации необходимо обрезать в размер и качественно соединить в кольцо. Точно так же, как и конвейерную ленту.
• Бесконечные стыкованные – готовые ремни стандартных размеров, изготовленные из конечных заготовок.
• Бесконечные бесшовные – изначально производятся в виде кольца с непрерывным кордом. Используются там, где требуется предельная прочность и максимальная синхронизация.

Независимо от технологии и вида, все ремни можно обрезать по ширине. Но для этого необходимо специализированное оборудование, которое обеспечит четкое соблюдение ширины по всей длине.

Виды зубчатых ремней по функциональности

Ремни различаются по применению, что отражается на их внешнем виде и конструкции.

• Односторонние – стандартные приводные ремни. Используются в большинстве приводов.
• Двухсторонние – зубцы с обеих сторон, устанавливаются в сложных контурах.
• Транспортировочные (протяжные) – помимо зубчатого основания и корда, увеличивающего стабильность размеров, обратная сторона ремня покрывается дополнительным слоем материала. Это может быть ПВХ, полиуретан, резина, силикон, кожа, тефлон и т.д. в зависимости от условий работы, задач и нагрузки. Покрытие нужно не столько для дополнительной прочности, сколько для улучшения сцепления с транспортируемой продукцией (увеличения трения). По этой причине на его поверхности могут наноситься различные углубления и проточки. Они повышают «цепкость» ленты и предотвращают скатывание продукции. Третий (после материала и рисунка поверхности) важный момент – твердость. Чем она выше, тем выше износостойкость, точнее, устойчивость к истиранию.
• С перегородками – фактически, разновидность транспортировочных ремней, оснащенных поперечными перегородками. Их размер и частота установки зависят от вида перемещаемых изделий. Перегородки могут монтироваться жестко или быть съемными.

Резюмируем

Большое разнообразие видов зубчатых ремней усложняет их подбор под конкретные условия эксплуатации. Больше всего сложностей вызывает подбор профилей, поскольку единого жесткого регламента для всех производителей нет. Поэтому перед покупкой ремня лучше проконсультироваться со специалистом, уточнив предполагаемые условия работы и параметры установленной конвейерной линии.

Зубчатые ремни

Ременная передача — один из наиболее эффективных приводов, обеспечивающих надежную связь между валами двигателя и исполнительного механизма. Зубчатый ремень работает в таком же режиме, как приводная цепь, но практически бесшумно. Прорезанные на ремне зубья входят в зацепление с впадинами на шкиве, что исключает проскальзывание привода, как случается с клиновидными ремнями. Это позволяет использовать ременную передачу в машинах, где требуется как большое усилие передачи энергии, так и точность положения ведущего и ведомого шкивов (например, в системах ГРМ автомобиля).

Ремни отличаются долговечностью, отлично выдерживают постоянную и переменную нагрузку, не боятся коррозии и не требуют обслуживания. Используют ременную зубчатую передачу на разных видах машин и оборудования, как стационарных, так и мобильных. Работают ремни в широком диапазоне скоростей и нагрузок, что привело к появлению десятков модификаций, отличающихся:

• материалом изготовления;
• длиной;
• размером и профилем зуба;
• направлением вращения;
• назначением;
• расположением зуба;
• допустимой скоростью перемещения;
• наличием дополнительных элементов для транспортировки сыпучих грузов.

Все отличия перечислить сложно. Остановимся на характерных особенностях, служащих ориентирами при выборе нужной для конкретного случая использования разновидности зубчатого ремня.

Материалы изготовления

Свойства ременной передачи выдвигают определенные требования к характеристикам материала, из которого изготовлена тяга. Это:

• эластичность;
• прочность;
• достаточная твердость, необходимая для нарезки зуба;
• сохранение гибкости в широком температурном диапазоне;
• стойкость к возгоранию;
• сопротивление действию воды, ультрафиолета, растворителей и ГСМ.

Этим требованиям лучше всего соотвествуют два материала — резина и полиуретан.

Корды

Но сами по себе материалы не гарантируют должной прочности и стойкости к растяжению, что очень важно для сохранения шага зуба. Ремни армируются специальной нитяной прослойкой — кордом. Нити располагаются в определенном порядке, исключающем деформацию ремня в продольном, угловом и поперечном направлении, снижают степень истирания.

Для армирования ремней используют различные синтетические и натуральные нити, не снижающие гибкости привода. Это:

• полиэстер;
• нейлон;
• арамид;
• кевлар;
• углеволокно (карбон);
• стекловолокно;
• шелк.

Для приводов на шкивы большого диаметра со значительной нагрузкой предназначены ремни со стальным кордом. Они отличаются меньшей гибкостью, но на порядок прочнее приводов с нитяным армированием, за исключением некоторых синтетических материалов, которые по прочности мало уступают стали.

Если рассматривать структуру ремня, то корд можно назвать главным слоем. Всего таких слоев три:

• корд;
• массив ремня;
• рабочая поверхность.

Все слои соединены в процессе вулканизации и четкой границы между ними не существует, поэтому зубчатые ремни хороших марок не расслаиваются даже при критических нагрузках. За прочность отвечает несущий слой — корд.

Профиль

Форма зуба влияет не только на силу зацепления шкива и ремня, но и на скорость вращения. Приходящаяся на зуб нагрузка должна равномерно распределяться на корд и массив материала, что повышает долговечность работы и снижает риск разрыва. Самые распространенные профили зуба:

• трапециевидный;
• полукруглый;
• криволинейный.

Трапециевидный зуб обеспечивает хороший контакт со шкивом и наименьшие потери передачи усилия. Но распределение нагрузки на несущую часть носит неравномерный характер. При больших скоростях вращения возможно возникновение вибраций, что нежелательно для точных механизмов, например, принтеров 3D печати.

Полукруглый профиль отличается меньшей шумностью, лучшим распределением нагрузок и гибкость. По общим характеристикам ремень с полукруглым профилем зуба обладает способностью выдерживать более значительные рабочие нагрузки в стабильном и периодическом режимах. Разница может составлять до 40%.

Ремни криволинейного (волнистого) профиля занимают промежуточную позицию между трапециевидными и полукруглыми, как по сложности технологии производства, так и по техническим возможностям. Но разница ощущается только при использовании привода с зубьями приблизительно равных геометрических размеров. Если варьировать профиль, шаг и профиль ремней, то можно получить практически идентичные результаты.

Стандарт ISO предусматривает четыре профиля ременного привода:

• С – трапецеидальный;
• R – полукруглый;
• BM – полукруглый с желобком для снижения шума;
• LT- трапецеидальный с закругленным ребром.

При выборе ремня для автомобиля или иного механизма зарубежного производства необходимо учитывать отличия гибкого привода по ГОСТ и изготовленного по европейским и американским стандартам. Часто мельчайшие отличия в профиле, шаге или модуле приводят к серьезным поломкам, особенно опасным в высокодобротных механизмах и двигателях внутреннего сгорания.

Шаг и модуль зубчатого ремня

Один из важных параметров привода — расстояние между центрами соседних зубьев. Это шаг ремня. Он должен идеально соответствовать профилю шкива. В этом случае зуб полностью заходит во впадину на шкиве и принимает нагрузку всей площадью зуба. Усилие равномерно передается на основание, что исключает не только проскальзывание, но и разрыв привода.

В зависимости от шага зуба определяют приведенную удельную силу, или тяговую способность ремня. Это величина силы, которая приходится на 1 миллиметр ширины привода. Например, для ремня шагом 2 мм приведенная сила составляет 5 Н/мм, а для шага в 7 мм – 32 Н/мм. Ширина ремня не случайно взята за базовую характеристику — чем шире ремень, тем более высокую нагрузку он способен выдержать. При покупке ремня обращайте внимание на систему измерения, используемую в маркировке, метрическая, или дюймовая.

Открытые или конечные зубчатые ремни

В эту категорию входят приводы, которые ничем, кроме длины не отличаются от бесконечных, соединенных в замкнутую окружность на заводе. Конечные ремни продают в бухтах, или мерных отрезках (лентах), которые нужно соединить на механизме привода самостоятельно. Для монтажа выпускаются специальные фиксирующие пластины. Профиль и шаг зуба конечных и бесконечных ремней не отличается, что позволяет использовать их на стандартных шкивах.

Преимущество бесконечных ремней состоит в том, что с их помощью можно оборудовать линейные приводы, в которых шкивы находятся на значительном расстоянии, превышающем размеры стандартных конечных ремней.

Бесконечные или замкнутые соединенные полиуретановые зубчатые ремни

Кольцеобразные, или замкнутые ремни из полиуретана выпускают в широком диапазоне размеров. Очень важно правильно выполнить стыковку концов зубчатой ленты. В заводских условиях для фиксации используют специальные стыковые машины (формирующие устройства). В процессе подготовки ленту по торцам разрезают в виде зубчатого профиля и совмещают выступы одного среза с впадинами противоположного. Соответствие ответных частей должно быть идеальным.

После совмещения полиуретановая лента поступает в нагревательную камеру станка, где полимер размягчается при температуре плавления и плотно сжимается, без деформации приводных зубьев. После охлаждения стык становится практически незаметным. Но у такого способа соединения есть один важный недостаток — ткань корда остается разорванной, что существенно снижает прочность ремня. В спецификации привода указано максимально допустимое усилие натяжения с учетом этой особенности технологии производства.

Бесконечные или замкнутые бесшовные ремни

Указанного выше недостатка лишены резиновые и полиуретановые ремни, изготовленные по бесшовной технологии. При соединении тела ремня, корд тоже спаивается. Технология производства таких ремней более сложная — корд изготавливается на ткацком оборудовании в виде рукава заданного диаметра. Затем основа покрывается резиновой смесью и вулканизируется, или заполняется полиуретаном. В процессе вулканизации или заливки формируется зубчатая часть заданного профиля.

По ширине ремни нарезают как на заводе, согласно требованиям ГОСТ (или ISO), или поставляют заказчику в виде рукава. Нарезка на месте производится по необходимости, в зависимости от особенностей оборудования, где предполагается использование привода. Бесшовные гибкие тяги производят в разном исполнении:

• жесткие;
• полужесткие;
• мягкие (эластичные);
• полуэластичые.

Часто полосы покрывают слоем силикона или термопласта, увеличивающим прочность и стойкость к износу.

Функциональные различия

Зубчатые ременные приводы используют в самых разных сферах промышленности и техники, в том числе и высокоточных механизмах. Это определяет необходимость классификации ремней по назначению.

Протяжные зубчатые ремни

В эту категорию изделий входят ремни, которые использую не только для передачи усилия, но и для транспортировки (протяжки) определенных материалов. От стандартных приводных они отличаются:

• наличием на поверхности специального покрытия;
• профилированием внешней стороны;
• перфорацией, проточками, выступами на зубчатой и наружной частях.

Для покрытия внешней поверхности используют различные вещества: резину, полиуретан, красную мягкую резину Linatex, кожу, поливинилхлорид). Такая оболочка исключает растяжение и проскальзывание ремня, повышает температурную стойкость, защищает от пыли и влаги, повышает уровень защиты от химических реагентов.

На поверхности протяжных ремней могут быть сформированы перегородки, зубчатый или конический рельеф, поперечная и продольная проточка. Механическая обработка используется в случаях, когда нужно обеспечить захват транспортирующихся веществ, или улучшить характеристики ремня, например, точность позиционирования.

Транспортирующие зубчатые ремни с бесшовным покрытием

Обычно изготовлены из полиуретана и покрыты снаружи сплошным бесшовным полимерным слоем. Для покрытия используются разные виды эластичных полимеров, отличающихся высоким коэффициентом трения по отношению к перемещаемому материалу. Используются в технологических и транспортных линиях, упаковочном оборудовании. Отличительные признаки — небольшой вес, гибкость, отсутствие швов на внешней поверхности.

Транспортирующие зубчатые ремни с перегородками

Ремни узкого назначения, предназначенные для точного позиционирования перемещаемых деталей в процессе производства или упаковки. Часто используются на станках с ЧПУ. Наружная часть ремня покрыта перегородками, выступами или захватами иного рода, точно соответствующими по размеру конкретному виду изделий. Выпускают ремни как с фиксированными литыми или фрезерованными перегородками, так и сменными, которые закрепляют при помощи специальных планок.

Различия по расположению зубьев

В зависимости от формы шкива и требований по надежности передачи усилия, силе тяги, точности позиционирования и центровки, производят тяги с разной конфигурацией зубьев:

• прямой;
• косой;
• со смещением;
• шевронной;
• комковатой.

Установка ремня с особой формой зуба возможна только на шкивы с соответствующей нарезкой поверхности.

Стандартные зубчатые ремни с прямым расположением зубьев

Наиболее популярный вид ремней, у которых зубья расположены в виде параллельных выступов, идущих по всей ширине ремня. При некотором ослаблении привода возможно соскальзывание ремня со шкива, что может привести к неравномерному износу, или обрыву. Чтобы такого не случилось, в схеме привода используют специальные шкивы с доковыми дисками, выступающими над плоскостью зубчатой нарезки. Диски (реборды) ограничивают боковое смещение ремня, не создавая при этом избыточной силы трения. Повреждение полосы ребордой возможно только при нарушении соосности шкивов и натяжных роликов.

Самоцентрирующиеся зубчатые ремни

Во многих механизмах и машинах большое значение имеет точное позиционирование привода. Здесь используют самоцентрирующиеся ремни, обычно с шевронным зубом. Нагрузки распределяются таким образом, что ремень постоянно занимает центральную позицию точно по осевой линии. Шкивы с ребордами здесь не применяют, но огромное значение имеет точный подбор контактных пар.

Зубчатые шкивы и ролики

Комплектные части зубчато-ременного привода — шкивы и ролики. Ведущий шкив насаживается на вал двигателя или редуктора и входит в зацепление с ремнем, передавая на него приводное усилие. Ведомый шкив соединен с валом исполнительного механизма и приводит его в движение. Размеры шкивов могут отличаться, в зависимости от требований к изменению скорости вращения и коэффициенту передачи тяги. Но на обоих шкивах шаг и профиль зубьев должен точно соответствовать параметрам приводного ремня.

Глубина впадин на шкиве должна быть на уровне нейтральной части зуба ремня, это так называемая делительная окружность. Максимальный диаметр шкива соотвествует глубине впадины на насечке гибкой тяги. Такое разделение позволяет устранить риск повышенного сопротивления из-за сил трения, обеспечивая захват только рабочих поверхностей зубьев.

Для предотвращения соскальзывания ремня на шкив может быть оснащен одним или двумя боковыми дисками-ребордами. В этом случае ширина ремня должна точно соответствовать спецификации механизма. Большинство шкивов производятся по определенным стандартам и найти для них тягу не составляет труда. Но есть и шкивы, которые созданы только под конкретный вид ремня, обычно такую пару выпускает один производитель, что характерно для оборудования и техники премиального сегмента.

В ряде приводов одна тяга приводит в действие насколько шкивов, вращающих валы отдельных узлов механизма, работающих синхронно. Пример — автомобильный двигатель, где один привод передает усилие на ГРМ, помпу системы охлаждения и кондиционер, или другой агрегат. Материал изготовления шкивов — сталь, чугун, алюминий, реже — цветные металлы, например, титан, медь, латунь.

Ролики

Детали передачи, которые не передают тягового усилия, а служат для направления движения ремня и его натяжения. У большинства роликов рабочая поверхность гладкая, но встречаются и зубчатые модели. Монтируют ролик на подшипнике, оснащают натяжной пружиной, или жестко фиксируют на кронштейне. Главная задача ролика — придать ремню нужное направление и натяжение, не создавая при этом избыточного сопротивления, которое может привести к перегреву тяги и разрыву.

Натяжение

Система ременно-зубчатого привода работает надежно и эффективно только в случае равномерного и постоянного натяжения ремня. Это обеспечивает полноценное зацепление зубьев шкива и тяги, исключает проскальзывание. Для натяжения используют разные кинематические схемы:

• смещения одного из шкивов или роликов;
• применения специальных пружинных натяжителей;
• изменение длины ремня вручную;
• использовать силу тяжести — один из узлов свободно висит на ремне, натягивая его собственным весом.

При правильном натяжении привода достигается максимальный КПД и вырабатывается полный ресурс, предусмотренный производителем.

Зубчатые ремни

ООО «БАСКАК» предлагает Вам купить зубчатые ремни со склада в Москве производства ведущих мировых компаний, таких как: MULCO (Германия), SIT (Италия), ContiTech (Германия), BANDO (Япония), Megadyne (Италия), Fenner (Индия). Несмотря на то, что наша компания предлагает зубчатые ремни разной разных типов и разной ценовой категории, все они отвечают высоким требованиям к качеству, что подтверждается нашими постоянными клиентами.

Компания ООО "БАСКАК" является крупнейшим поставщиком зубчатых ремней. Наша Компания поставляет со склада и под заказ весь ассортимент зубчатых приводных ремней. Мы нацелены на долгосрочное и взаимовыгодное сотрудничество!

ОПИСАНИЕ ЗУБЧАТЫХ РЕМНЕЙ

Зубчатые ремни служат для передачи крутящего момента за счет зацепления зубьев на ремне с зубьями, проточенными на шкивах.

Зубчатые ремни применяются во всех отраслях промышленности, в передачах промышленного и бытового оборудования, приборах, машинах, механизмах, в автотранспорте. Спектр их применения очень широк, так как зубчатые ремни широко применяются в механизмах, где главное значение придается заданному позиционированию шкивов и их синхронному вращению. Они обеспечивают возможность передавать высокие нагрузки при небольших начальных натяжениях, что даёт возможность снизить нагрузку на подшипники и опоры валов в механизме передачи.

Достоинства зубчатых ремней

Широкое распространение зубчато-ременных передач вызвано в первую очередь их достоинствами:

• полная синхронность передачи;
• способность к передаче высоких нагрузок;
• относительно малые габариты привода;
• отсутствие проскальзывания ремня;
• работа привода на больших скоростях, до 50 м/с;
• возможность разработки приводов с большими передаточными отношениями;

• пониженный уровень шума зубчато-ременных передач;
• высокий КПД привода, до 98%;
• обширный размерный ряд зубчатых ремней;
• отсутствие необходимости привода в смазке;
• упрощённая конструкция натяжного устройства, обусловленная малой вытяжкой ремня.

Классификация зубчатых ремней

Зубчатые ремни классифицируются по множеству параметром, каждая модель зубчатого ремня имеет своё назначение и область применения, рассмотрим основные:

• по материалу изготовления;
• по технологии производства;
• по функциональности;

• по расположению зубьев на ремне;
• по типу профиля зуба.

Различия зубчатых ремней по материалу изготовления

Зубчатые ремни по материалу, из которого они изготовлены делятся на два типа:

Резиновые ремни, где основным компонентом резиновой смеси выступает полихлоропреновая резина (неопрен).

Зубчатые ремни из полихлоропреновой резины имеют следующие положительные свойства:

• высокой химстойкостью (могут применяться в агрессивных средах),
• стойкостью к тепловому старению (при нагреве они не утрачивают своих физико-механических свойств).
• обладают стойкостью к озону,
• при возгорании самозатухают (неопрен относится к негорючим материалам);
• не подвержены газо- и паронепроницаемости.

Полиуретановые ремни, в которых основой соответственно является износостойкий полиуретан.

Зубчатые ремни из полиуретана имеют следующие основные преимущества:

• ремни из полиуретана являются самыми крепкими и прочными,
• обладают прочным соединением полиуретана с кордом,
• ремни имеют высокую точность шага и малые допуски,
• отличаются своей компактностью и возможностью передавать высокую мощность при большом количестве оборотов,
• успешно применяются в приводах со шкивами небольшого диаметра и работающих с большим числом оборотов,
• обеспечивают тихий и плавный ход в сочетании с высоким уровнем производительности,
• могут быть не только приводными, но и протяжными и транспортирующими, для этого они выпускаются с покрытием или с перегородками.

Для придания зубчатым ремням дополнительных отличительных свойств и характеристик они выпускаются с разными комбинациями материалов корда и покрытия внешней поверхности ремня и покрытия зубьев.

Тип зубчатых ремней по технологии производства

Открытые или конечные зубчатые ремни

Конечные зубчатые ремни (как резиновые, так и полиуретановые) подходят для приводов линейных передач, реверсивных приводов, где необходимо точное позиционирование, широко применяются в транспортной технике, в подъемных механизмах и моечных установках.

Бесконечные (стыкованные) соединенные полиуретановые зубчатые ремни

Стыковка ремней данного типа в кольцо осуществляется поставщиком или потребителем несколькими способами. К примеру, стыковку можно проводить с помощью специального формующего устройства. Для этого производят вырубку концов ремня в виде гребня и соединяют концы таким образом, чтобы во впадины одного конца входили выступы другого. Концы ремня укладывают в формующее устройство, затем производят нагрев термоэластопласта до размягчения и последующего его охлаждения и отформовывают состыкованную часть ремня.

Ремни данного типа нашли широкое применение в приводах выполняющих роль транспортера и не выполняют роль привода.

Бесконечные или бесшовные ремни

Эти зубчатые ремни (как резиновые, так и полиуретановые) производятся с непрерывным кордом и используются там, где требуется максимальная степень синхронизации при передаче высокой мощности. Они бывают как определенной ширины, так и в рукавах-викелях из которых производится нарезка по ширине, запрашиваемой заказчиком. Они с успехом применяются в бытовой технике, в оборудовании для экструзии гранул, деревообрабатывающей промышленности, на ткацких станках, в кормосмесителях, системах охлаждения, производство картона, упаковочное оборудование и во многих других приводах различного оборудования.

Затрудняетесь с подбором зубчатого ремня для своего производства?
Звоните 495) 221-06-49!
Наши специалисты имеют опыт подбора ремней, более 12 лет!

Различают следующие типы зубчатых ремней по функциональности

По функциональности зубчатые ремни делятся на классические односторонние ремни, двухсторонние, протяжные, транспортирующие с покрытием, транспортирующие с перегородками.

Односторонние зубчатые ремни

Двухсторонние зубчатые ремни

Протяжные ремни на зубчатой основе

Протяжные зубчатые ремни производятся по специальной технологии. Наносимое на ремни бесшовное покрытие имеет однородные свойства по всей длине ремня. Это обеспечивает протяжку продукта без проскальзывания и увеличение времени безостановочной работы оборудования.

Транспортирующие зубчатые ремни с бесшовным покрытием

Транспортирующие зубчатые ремни из полиуретана со специальным бесшовным покрытием отличаются прочностью и малым весом. Транспортирующие свойства зубчатые ремни приобретают благодаря нанесению на их поверхность специального бесшовного покрытия, Покрытие может быть из ПВХ, красной мягкой резины (LINATEX), кожи и так далее. Вид покрытия ремня обеспечивает хорошее сцепление с тем или иным перемещаемым продуктом. Улучшения характеристик транспортирующих зубчатых ремней можно добиться их перфорацией и добавлением различных проточек как на зубчатой части, так и на покрытии.

Транспортирующие зубчатые ремни с перегородками

Зубчатые ремни из полиуретана выпускаются с перегородками самой разнообразной формы, что обеспечивает точное позиционирование и надежную транспортировку практически любых изделий. Перегородки устанавливаются на несущей поверхности ремня, характер транспортируемой продукции определяет расположение и тип перегородок. Они могут быть установлены как стационарно, так и быть съемными, закрепляемыми при помощи специальных медных вставок.

По форме зубьев зубчатые ремни различаются следующим образом

Стандартные зубчатые ремни с прямым расположением зубьев

Они предусматривают применение шкивов со специальными боковыми ребордами, не допускающими соскакивания ремня.

Самоцентрирующиеся (самонаправляющиеся) зубчатые ремни

Эти зубчатые ремни выпускаются разных типов: ATK и BATK с центральной направляющей, SFAT со смещенными зубьями, BAT с закругленными зубьями, ремни с шевронными зубьями, комковатые ремни (ремни самоцентрирующиеся с зубом в виде усеченного конуса) N10. Ход этих ремней самонаправленный и не требует применения шкивов с ребордами, что уменьшает размер передачи в целом. Самоустанавливающиеся зубчатые ремни применяются там, где в силу различных причин эксплуатация стандартных зубчатых ремней не возможна.

РАЗЛИЧИЯ ЗУБЧАТЫХ РЕМНЕЙ ПО ТИПУ ПРОФИЛЯ ЗУБА

В зубчато-ременных передачах передача движения производится посредством зацепления зубьев шкива с зубьями ремня, поэтому особое внимание проектировщики уделяют форме зуба, что определяет надежность передачи.

Различная форма зубьев обеспечивает различное распределение напряжения на всей поверхности ремня, нагрузки на сами зубья и нагрузочную способность ремня в целом.

Зубья могут иметь трапецеидальный, полукруглый, или криволинейный профиль. Так же на сегодняшний день в производственном ряду. почти, каждого производителя есть ремни со сложным эксклюзивным профилем зубьев.
