5. С помощью двух отверток приподнимите корпус насоса так, чтобы установочные штифты на крышке вышли из отверстий в корпусе, и снимите корпус насоса с крышки.

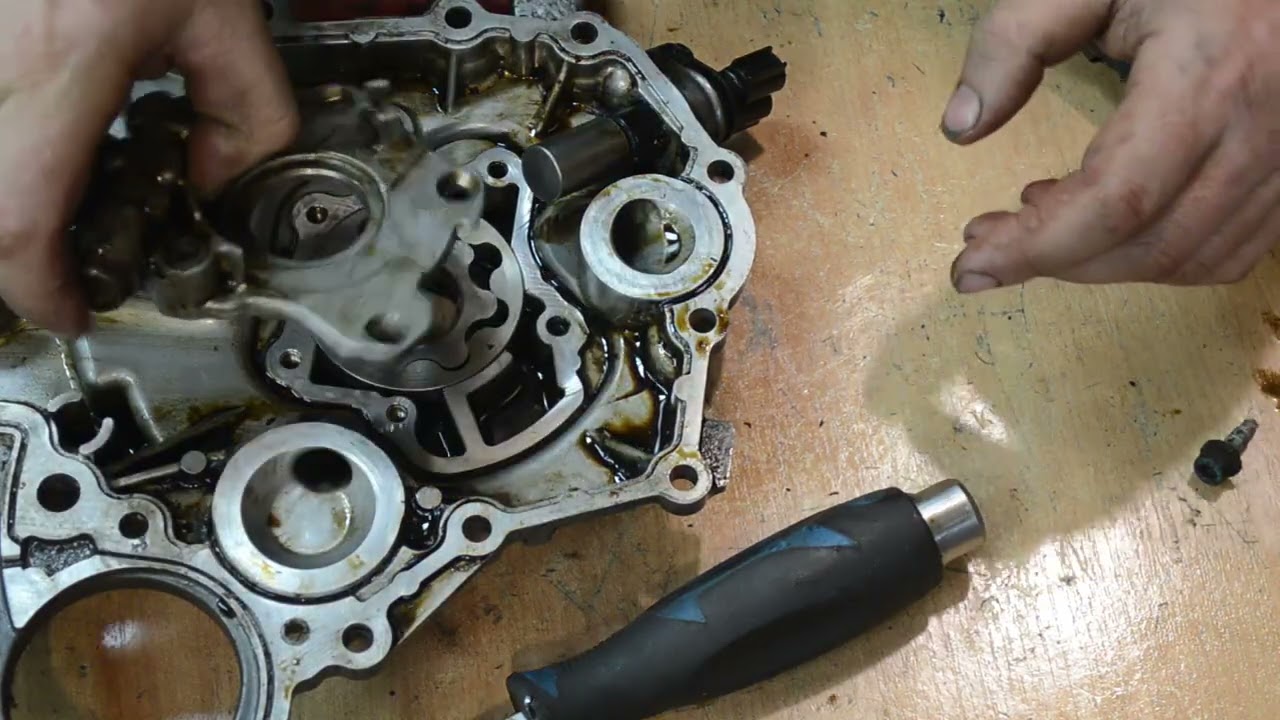

10. Выньте редукционный клапан, осторожно постучав крышкой о чистую деревянную доску. Если клапан не выходит, выньте его с помощью заостренной деревянной палочки.

11. Осмотрите крышку. В зоне прилегания шестерен на ней не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку.

12. Осмотрите корпус насоса. На его рабочих поверхностях не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените корпус.

13. Измерьте диаметр гнезда ведомой шестерни в корпусе насоса. Предельно допустимый диаметр 75,1 мм. Если размер превышает указанный, замените корпус.

14. Измерьте в средней части ширину сегмента корпуса насоса. Если ширина меньше 3,4 мм, замените корпус.

17. Проверьте осевые зазоры шестерен. Для этого установите ведущую шестерню в крышку, поставьте металлическую линейку на крышку и измерьте щупом зазор между линейкой и шестерней.

18. Таким же способом измерьте осевой зазор ведомой шестерни. Предельно допустимый осевой зазор ведущей шестерни 0,12 мм, ведомой – 0,15 мм. Если зазоры превышают указанные, замените шестерни.

19. Более точно осевые зазоры шестерен можно получить расчетом. Для этого измерьте микрометром толщину корпуса по наружным поверхностям.

20. . и толщину крышки в зоне гнезда под шестерни в нескольких местах (по фрезерованным поверхностям). Рассчитайте осевой зазор как разность среднеарифметического значения глубины гнезда и толщины шестерен.

21. Осмотрите гнездо редукционного клапана. На его внутренней поверхности не должно быть задиров и глубоких царапин. В противном случае замените корпус.

23. Замените погнутую, поломанную или треснувшую пружину редукционного клапана. Высота пружины в свободном состоянии должна составлять 44,72 мм, под нагрузкой (4±0,24) кгс – 31,7 мм. В противном случае пружину замените.

24. Установите ведомую шестерню в корпус насоса. Фаски на зубьях шестерни должны быть обращены к корпусу.

25. Установите ведущую шестерню в корпус насоса. Фаски на зубьях шестерни должны быть обращены к корпусу.

27. Смажьте моторным маслом редукционный клапан и установите его в гнездо донышком вниз. Затем установите пружину и заверните пробку с уплотнительным кольцом.

Не для кого не секрет, что стучащие гидрокомпенсаторы на Приора больная тема и появится она может по многим причинам…

У меня как и у многих владельцев приор ситуация следующая:

На холодную долбят гидрики до 70 градусов, дальше молчание…

Масла (разных брендов и вязкости) не помогли, как и различные присадки. Но гидрики сразу менять подумал я тоже не самая адекватная идея (исходя из их стоимости), не факт что поможет.

Решил начать с малого, с проверки маслоприемника и его уплотнителя, т.к. многим это помогает.

Промыл двигатель перед заменой

Вскрыл поддон и увидел там засранный грибок с задубевшим кольцом (как у многих).

МП оттирал около часа разными жидкостями (керосин, бензин, средство кухонное для очистки плит)

Все собрал, заменил фильтр и масло.

Результат такой: чистка МП помогла частично. Стук стал раньше пропадать, а иногда вовсе спустя секунд 30-40 пропадает.

Ещё покатаюсь так пару недель и думаю швейный ансамбль нужно менять если проблема вернётся.

Если есть ещё куда глянуть подскажите) будем копать дальше)

Всех обнял, кто дочитал до конца:)

Лада Приора Хэтчбек 2008, двигатель бензиновый 1.6 л., 92 л. с., передний привод, механическая коробка передач — плановое ТО

Машины в продаже

Комментарии 22

нельзя масло с допуском SG/CD в такие двигатели лить. Этим маслом разве что петли смазывать или цепь на велосипеде. Ну или в старые жиги бородатых годов.

Если давляк нормальный в системе смазки и стучат на холодную, то гидрики подзабились шлаком. На фото по маслоприемнику видно, что маслоприемник как нефть чёрный, масло такое же, редко меняли оно залокировало весь двигатель. Меняйте масло через 6500 км не более, так как оно у вас простенькое и двигатель не успеет засраться!

Уже гидрики поменял, все норм) масло через 3000 км меняю

знакомая ситуация, опишу свою историю на 2х словах, и меня тоже замучала стук гидриков, лезть в мотор не особо хотел по советам знатоков начал менять масло, то бренд то вязкость и разные присадки, кучу денег выкинул и тут мне знакомые стошники предложили вариант промывка двигателя демиксидом (вроде так называется) написали список: масло на промывку, новый поддон, сальник демиксид итд. утром пригнал машину оставил, вечером забрал машину. ни одного стука от гидриков не остался, вообще думал может они их вообще убрали)) с тех пор проехал около 40тыч км. и тишина что в морозы под -45 что летом. масло все время беру 5в40. меняю каждые 5-6 тыс.км. и мотор из горловины внутри как новый все блестит )))

Ну тут пока все варианты не переберешь, не узнаешь верного решения) все постепенно) Я думаю у меня гидрики уставшие ещё. Их за всю жизнь никто видимо не менял и не парился по этому поводу) Спасибо, за уделённое время) Возьму на заметку)

знакомая ситуация, опишу свою историю на 2х словах, и меня тоже замучала стук гидриков, лезть в мотор не особо хотел по советам знатоков начал менять масло, то бренд то вязкость и разные присадки, кучу денег выкинул и тут мне знакомые стошники предложили вариант промывка двигателя демиксидом (вроде так называется) написали список: масло на промывку, новый поддон, сальник демиксид итд. утром пригнал машину оставил, вечером забрал машину. ни одного стука от гидриков не остался, вообще думал может они их вообще убрали)) с тех пор проехал около 40тыч км. и тишина что в морозы под -45 что летом. масло все время беру 5в40. меняю каждые 5-6 тыс.км. и мотор из горловины внутри как новый все блестит )))

У нас поддон крашеный, нальешь димексида и пзцц, он полнимет краску и она полетит в маслоканалы. Только если предварительно снять с поддона краску, и потом лить димексид, тогда должно быть норм. Но операция трудоемкая, + нужна куча масла промывка, ещё промывка и в итоге новое масло. А димексида отъедает вообще напрочь всё, в том числе и пальцы на руках)))

знакомая ситуация, опишу свою историю на 2х словах, и меня тоже замучала стук гидриков, лезть в мотор не особо хотел по советам знатоков начал менять масло, то бренд то вязкость и разные присадки, кучу денег выкинул и тут мне знакомые стошники предложили вариант промывка двигателя демиксидом (вроде так называется) написали список: масло на промывку, новый поддон, сальник демиксид итд. утром пригнал машину оставил, вечером забрал машину. ни одного стука от гидриков не остался, вообще думал может они их вообще убрали)) с тех пор проехал около 40тыч км. и тишина что в морозы под -45 что летом. масло все время беру 5в40. меняю каждые 5-6 тыс.км. и мотор из горловины внутри как новый все блестит )))

Масло какого производителя и 5w40 на зиму норм?

У нас на севере зимой до -50 доходит, заливаю 5в40 вот уже ни первый год. Правда машина у меня по температуры запускается, нареканий нет. Масло беру М3000

влом много писать, потому что за много лет появилось очень много публикаций по гидрикам, есть две категории основных проблем:
1) механические неисправности по гбц
— недостаточное уплотнение клапана в гидрике
— износ плунжера гидрика (ни разу не видел изношенного, но в теории это возможно);
— неисправность обратного клапана в гбц и т.п.

Спасибо, добрый человек, информативный комментарий. Все постараюсь проверить. В гидрики сам не полезу, разве что новые поставлю)

влом много писать, потому что за много лет появилось очень много публикаций по гидрикам, есть две категории основных проблем:
1) механические неисправности по гбц
— недостаточное уплотнение клапана в гидрике
— износ плунжера гидрика (ни разу не видел изношенного, но в теории это возможно);
— неисправность обратного клапана в гбц и т.п.

Респект, всегда пишешь, четко по теме!
Советую всё же поискать бу распредвалы в норм состоянии, если уж не получится тогда только направлять

всем загадка! приора мотор 16 кл. Нет давления масла. Блок новый гбц рабочую ставили масло меняли 4 раза фильтры тоже маслонасос меняли 2 раза колено и вкладыши 2 раза. Механическим датчиком показывает 0.5- 0.8 кг на холостых, датчик проверен. Должно быть 2,0- 2,5. Давление пропало после переборки, мотор был куплен с рук. Никаких изменений от всех действий нет

колено шлифовали?масляные заглушки точно все на месте?у сестры была такая фигня на 12.долго искали давление масла.и вкладыши меняли, непомогло(правда и пробег был немалый)решилась проблема заменой распредвалов.на старых шейки были сильно изношены.а контроль давления масла берётся в самой последней точке-после распредвалов.в общем через шейки рв масло улетало.

колено сначала поменяли на бу, потом купили новое. Ставили нормальную гбц которая исправно работала на другом моторе. Двиг уже 5 раз разбирали, все на месте

колено сначала поменяли на бу, потом купили новое. Ставили нормальную гбц которая исправно работала на другом моторе. Двиг уже 5 раз разбирали, все на месте

масляный канал в блоке прочистите, у нас такая же фигня была, там кусок клея от масляного фильтра отвалился и попал в канал который на ГБЦ идет. сделали давление появилось, машина поездила пару дней снова пропало(( сейчас вообще хз где искать… если найдете напиши в личку пожалста)) а то мы уже зае»%сь 8 раз головку снимали и 2 раза мотор, я повешусь скоро с этим ведром! вы вкладыши точно правильно поставили?

блок перед сборкой промывали продували. Потом когда вылезла эта фигня купили абсолютно новый. Никаких изменений. Как решится обещаю написать, если ребята машину не сожгут

масляный канал в блоке прочистите, у нас такая же фигня была, там кусок клея от масляного фильтра отвалился и попал в канал который на ГБЦ идет. сделали давление появилось, машина поездила пару дней снова пропало(( сейчас вообще хз где искать… если найдете напиши в личку пожалста)) а то мы уже зае»%сь 8 раз головку снимали и 2 раза мотор, я повешусь скоро с этим ведром! вы вкладыши точно правильно поставили?

может головка померла из за маслянного голодания и там давление теряется если большой износ постелей или распредвалов

промеряй шейки рв и постели.может надо верхнюю крышку рв шлифануть под новые рв(сделать номинальным зазор.

а почему тогда при установки заведомо рабочей гбц не произошло изменений?

Бесперебойная работа автомобильного двигателя зависит от множества факторов: качества топлива, системы вентиляции и охлаждения устройства. Нельзя забывать и о смазке деталей конструкции. Редукционный клапан масляного насоса — один из важнейших элементов маслонасосной системы, а его выход из строя может привести к серьёзным сбоям в двигателе.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов. От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

Редукция (от лат. reductio возвращение приведение обратно) — упрощение, сведение сложного к более простому, обозримому, понимаемому, более доступному для анализа или решения; уменьшение, ослабление чего-либо.

Большой Энциклопедический словарь

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

• шарик (элемент №1 на рисунке);
• пружина (№2);
• упорный болт (№3).

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Неисправности в работе редукционного клапана

Строение редукционного клапана довольно простое, что обеспечивает его надёжность и уменьшает вероятность поломки. Однако иногда такое всё же происходит. Чаще всего это связано с износом механизма, поэтому не забывайте регулярно проводить диагностику всех составных элементов автомобиля, а также своевременно менять устаревшие детали.

Существует два основных типа неисправности механизма.

1. Клапан создаёт недостаточное давление. Обычно причина этой проблемы кроется в пружине. При долгой работе она становится менее упругой и растягивается. В результате клапан всё время находится в приоткрытом состоянии. За счёт этого давление уменьшается, а масло не достигает некоторых узлов двигателя. Иногда случается, что непрофессиональные мастера во время ремонта устанавливают пружину с недостаточной упругостью. Это приводит к такому же эффекту.
2. В клапане образуется избыточное давление. Как правило, причиной этой поломки является попадание внутрь механизма частичек мусора или использование старого вязкого масла.

Как определить, что сломан именно редукционный клапан?

Определить с первого взгляда, что сломан именно клапан, невозможно. Нужно внимательно осмотреть другие элементы системы и исключить возможность поломки других частей масляного насоса. Для того чтобы понять, что в нём наблюдаются неисправности, следует взглянуть на приборную панель. У большинства моделей автомобилей там расположен датчик, сигнализирующий о проблемах в системе. Он представляет собой сигнальную лампу с пиктограммой, которая загорается при высоких оборотах.

Если такое произошло, следует немедленно остановить автомобиль, так как дальнейшее движение может привести к окончательной поломке двигателя. Заглушите его и выйдите из машины. Далее вам нужно будет предпринять следующие действия.

Все дальнейшие действия проводятся уже на клапане, изъятом из насосной системы. Внимательно осмотрите его. Часто причиной поломки становится засорение механизма. Обычно такое происходит у водителей, которые ленятся менять масло. На поверхности клапана или пружины скапливается грязь, которая препятствует нормальной работе. Если же вы недавно проводили капитальный ремонт автомобиля, то есть риск, что клапан плохо промыли, и в нём остались частички стружки и прочего мусора.

По этой причине мастера часто рекомендуют менять клапаны после капитального ремонта. Если вы не хотите этого делать, то убедитесь, что система не засорена, прежде чем использовать автомобиль.

Существует необычный способ проверки работоспособности этого элемента. Возьмите небольшой кусок хлопчатобумажной (или другой пропускающей воздух) ткани и приложите его к штуцеру, который расположен параллельно крышке. Теперь вам нужно сделать резкий вдох через материал. Если вы почувствовали сильное сопротивление, значит, клапан работает так, как нужно: перекрывает поток воздуха и пропускает его через специальное отверстие. Исправный механизм не должен быть легко продуваемым.

Таблица: диагностика пониженного давления в масляном насосе, причины и способ устранения

• пониженное давление масла в нижнем диапазоне оборотов двигателя;
• повышенное давление масла при частоте вращения коленчатого вала свыше 2 тыс. об/мин.

• из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии;
• предохранительный клапан не открывается вследствие загрязнения.

• снять и проверить клапан;
• клапан снять и проверить.

Поломка редукционного клапана масляного насоса — ремонт или замена?

Ремонтные работы начинаются с разбора редукционного клапана. Снять крышку и вынуть пружину труда не составит, а вот вытаскивание самого клапана обычно становится трудностью. Для того чтобы сделать это, вам понадобятся следующие инструменты:

• анкерный болт М8 (длина 90 мм);
• гайка для гаечного ключа на 10;
• рожковый ключ.

Анкер нужно плотно вставить в плунжер, а затем завернуть на нём гайку. После этого возьмите ключ и продолжайте затягивать гайку. Через какое-то время поршень сорвётся и вы сможете его вынуть.

За неимением вышеперечисленных инструментов некоторые умельцы придумывают свои способы демонтажа клапана.

Видео: как вынуть клапан с помощью деревянной палки

Сам ремонт этого механизма зависит от причины поломки. Если проблема заключалась в пониженном давлении, вам следует заменить пружину. Очень важно найти такую же деталь, что была раньше. Обратите внимание, что у разных моделей автомобилей размеры редукционных клапанов и их составных частей отличаются. Мы рекомендуем вам проконсультироваться со специалистом, прежде чем приобретать деталь, а в магазин прийти с разобранным механизмом.

В том случае, если клапан засорился и перестал снижать давление внутри масляного насоса, проведите следующие процедуры.

1. Тщательно очистьте деталь, уделяя особенное внимание каналам для циркуляции масла.
2. Промойте механизм в бензине.
3. Высохшую деталь смажьте.
4. Установите клапан на своё место.
5. Теперь вам нужно проверить давление. Для этого используется обычный манометр. Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель. Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.

Ремонт и замена редукционного клапана сказывается на общей работе автомобиля. И это не только хорошо видно, но и хорошо слышно во время работы двигателя.

Видео: отличия в звуках работы двигателя до и после замены редукционного клапана

Прежде чем разбирать масляный насос и его редукционный клапан и проводить с ними какие-либо работы, убедитесь, что уверены в собственных силах. Неаккуратные действия могут привести к окончательной поломке деталей. Особенно обидно будет в том случае, если проблема заключалась не в клапане, а других элементах системы, и вам придётся менять работоспособную деталь. Если вы сомневаетесь, лучше обратитесь за помощью специалистов в автосервис.

Как работает и зачем нужен редукционный клапан давления масла Приора?

Редукционный клапан давления масла «Приора»: принцип работы и проблемы

Здравствуйте! Меня зовут Владимир Губерниев, я автомеханик и специалист по автомобилям. Сегодня я хотел бы рассказать вам о редукционном клапане давления масла «Приора». В этой статье я расскажу о принципе работы этого клапана, а также о возможных проблемах, с которыми вы можете столкнуться.

Принцип работы редукционного клапана давления масла

Редукционный клапан давления масла является важной частью моторного отсека автомобиля «Приора». Его основная задача заключается в регулировании давления масла в двигателе. Редукционный клапан открывается и закрывается в зависимости от необходимости поддержания оптимального уровня давления масла.

Когда двигатель холодный, клапан должен быть закрыт, чтобы обеспечить достаточное давление масла для смазки двигателя. Когда двигатель нагревается, клапан начинает открываться, чтобы снизить давление масла и предотвратить его излишнее нагревание. Это позволяет улучшить работу двигателя и продлить срок его службы.

Принцип работы редукционного клапана давления масла основан на использовании специальных пружин и регулирующих элементов. Когда давление масла достигает определенного уровня, пружина нагнетается и клапан начинает открываться, выпуская избыточное давление масла. Когда давление снижается до нужного уровня, пружина возвращается в исходное положение и клапан закрывается.

Проблемы с редукционным клапаном давления масла

Хотя редукционный клапан давления масла «Приора» обычно работает надежно, иногда могут возникать некоторые проблемы. Перечислим наиболее распространенные из них:

• Повреждение пружины: Из-за длительного использования или неправильной эксплуатации, пружина может повредиться и перестать нормально функционировать. Это может привести к непредвиденному изменению давления масла и, как следствие, к нестабильной работе двигателя.
• Засорение клапана: В процессе эксплуатации, клапан может засориться накоплениями масляных отложений или грязи. Это может вызвать его неправильное открытие или закрытие, что может повлиять на работу двигателя.
• Износ или повреждение регулирующих элементов: Регулирующие элементы редукционного клапана могут износиться или повредиться со временем, что может привести к неправильной работе клапана. Это может тоже вызвать проблемы с давлением масла и работой двигателя.

В случае возникновения проблем с редукционным клапаном давления масла, рекомендуется обратиться к квалифицированному автомеханику для проведения диагностики и ремонта. Это позволит избежать серьезных последствий и продлить срок службы вашего автомобиля «Приора».

В заключение, редукционный клапан давления масла является важной деталью двигателя автомобиля «Приора», которая обеспечивает поддержание оптимального давления масла для его нормальной работы. При возникновении проблем с клапаном, важно обратиться к специалисту, чтобы своевременно устранить неисправность и продолжить безопасную эксплуатацию автомобиля.

Масляный насос на Приоре: неисправности, замена

Работа системы смазки двигателя внутреннего сгорания возможна лишь при условии исправности и слаженных действий всех ее конструктивных элементов. Выход из строя хотя бы одной ее детали неизбежно приведет к неполадкам в силовом агрегате.

В статье мы поговорим о том, что представляет собой редукционный клапан масляного насоса и каковы его функции. Также мы рассмотрим принцип действия этого узла системы смазки, расскажем, как правильно произвести его ремонт и регулировку.

Зачем нужен редукционный клапан масляного насоса

Как известно, масло подается к движущимся деталям двигателя под определенным давлением, создаваемым работающим насосом. Без этого смазка попросту стекла бы в картер, подвергнув элементы кривошипно-шатунного и газораспределительного механизмов влиянию повышенного трения и перегреву. Но и слишком высокое давление опасно для двигателя. Прокладки, сальники, уплотнители не в состоянии выдерживать превышение его нормальных показателей. Из-за этого масло начинает сочиться из-под них, а также может попадать в систему питания и охлаждения силового агрегата.

Именно для снижения давления смазки в системе и предназначен редукционный клапан масляного насоса. Само слово «редукция» часто употребляется в машиностроении, обозначая снижение, уменьшение, ослабление чего-либо. В нашем случае это относится к давлению масла.

Признаки неисправности масляного насоса

Существует несколько типовых симптомов неисправности масляного насоса. К ним относится:

• Снижение давления масла в двигателе. Об этом будет сигнализировать лампочка масленки на приборной панели.
• Повышение давления масла в двигателе. Моторное масло выдавливает из различных уплотнений и мест стыка в системе. Например, сальников, прокладок, места соединения масляного фильтра. В более редких случаях из-за избыточного давления в масляной системе машина вообще отказывается заводиться. Это происходит потому, что гидрокомпенсаторы перестанут выполнять свои функции, и соответственно, плохо функционируют клапана.
• Увеличение расхода масла. Возникает из-за утечки либо угара.

При этом необходимо понимать, что некоторые из них могут указывать и на выход из строя других элементов масляной системы. Поэтому проверку желательно проводить в комплексе.

Где он находится?

Редукционный клапан масляного насоса чаще всего размещен на крышке данного устройства, которая расположена в нижней передней части блока цилиндров двигателя за шкивом привода генератора. Иногда он может устанавливаться и на корпусе масляного фильтра.

Существует два типа клапанов: встроенные и разборные. В первом случае масляный насос и редукционный клапан – это единая конструкция, не подлежащая разборке. Во втором механизм регулирования давления при помощи инструмента извлекается из насоса и может ремонтироваться отдельно.

Ремонт, замена и регулировка

Работоспособность редукционного клапана можно определить только после его снятия и разборки (в случае разборной конструкции). Масляный нагар и грязь на его корпусе удаляются керосином, бензином или специальной жидкостью для чистки карбюраторов. Особое внимание уделяется пружине — её меняют даже при малейших признаках сжатия, растяжения или деформации.

Для проверки работоспособности клапана «кустарным» способом достаточно надавить на поршень или шарик. Если для приведения их в действие нужно приложить определённые усилия, устройство можно считать исправным.

Клапан неисправен, если в процессе надавливания он заклинивает или недостаточно зажимает отверстие. В первом случае его вытаскивают, а затем тщательно промывают в бензине. Во втором случае необходимо подобрать новую пружинку, обеспечивающую плотное закрытие отверстия, и заменить ею износившийся механизм.

Видео: замена редукционного клапана

После ремонта или замены редукционного клапана его следует установить на место и отрегулировать. Регулировка осуществляется упорным винтом, вращение которого сжимает или растягивает пружину. Величина давления при этом определяется с помощью жидкостного манометра.

Отметим, что сам клапан можно регулировать можно только на неработающем двигателе, а давление масла измеряется на работающем.

Редукционный клапан масляного насоса — небольшая, но крайне важная деталь двигателя любого автомобиля. От его исправности зависит работоспособность всего силового агрегата. Своевременная диагностика неисправностей клапана и их немедленное устранение позволят вам избежать серьёзных неприятностей на дороге.

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Принцип работы и основные функции редукционного клапана

Непрерывно циркулирующее в двигателе моторное масло оказывает определённое давление на все его элементы. Постоянный контроль этого показателя в установленных производителем пределах является обязательным условием нормальной работы силового агрегата.

Назначение и функции

Любое отклонение давления масла может стать причиной выхода из строя отдельных узлов или мотора в целом. В этом случае может потребоваться капитальный ремонт двигателя, связанный с большими финансовыми расходами. Для предотвращения таких ситуаций был изобретён редукционный клапан, отвечающий за давление масла. Несмотря на важность выполняемых функций, он отличается простой конструкцией, легко ремонтируется и заменяется.

Редукционный клапан является важнейшим элементом масляного насоса

Масляный насос, элементом конструкции которого является редукционный клапан, обеспечивает циркуляцию смазки по всему двигателю. Корректировка давления масла происходит именно с помощью клапана, который открывает или закрывает входное отверстие. Излишки масла уходят в запасной канал, что, в свою очередь, позволяет стабилизировать давление в системе.

Расположение

В современных автомобилях редукционный клапан расположен вместе с масляным насосом. Сам же насос, как правило, устанавливается за генератором. В зависимости от модели автомобиля и вида клапана, последний находится либо на масляном фильтре, либо на крышке насоса.

Неисправности редукционного клапана

Редукционный клапан, масляный насос и масляный фильтр – основные элементы системы смазки, но если последний в силу особенностей своей конструкции практически никогда не ломается, а лишь засоряется, то первые две детали могут выходить из строя довольно часто. Причиной этому обычно является использование некачественного масла, смазки, не соответствующей типу двигателя и условиям его эксплуатации, а также несвоевременная его замена. В этом случае частички грязи, металлическая стружка или продукты сгорания, находящиеся в смазке, оседают на рабочих поверхностях клапана, что, собственно, и приводит к его засорению и заклиниванию.

Также причиной неисправности может служить пружина, если она со временем растянулась или, наоборот, сжалась, искривилась, лопнула.

Сразу необходимо обозначить, что ремонт редукционного клапана масляного насоса возможен лишь в том случае, если он имеет разборную конструкцию. Для неразборных моделей потребуется замена всей крышки насоса.

Неисправным клапан считается, если он не способен поддерживать необходимое давление в системе, и когда его механизм не срабатывает при достижении давлением максимального значения. В первом случае определить поломку будет несложно – об этом вас оповестит контрольная лампа на панели приборов автомобиля. А вот о повышении давления вы сможете узнать только по подтекам масла на двигателе.

При каком давлении должен срабатывать редукционный клапан

Но как же понять, что давление повысилось или, наоборот, понизилось? Да и каким оно вообще должно быть? Оптимальное давление масла в системе можно узнать, заглянув в руководство пользователя. Для разных марок и моделей автомобилей оно будет разным. К примеру, редукционный клапан масляного насоса «Таврия» срабатывает при 0,55 МПа. Примерно такие же показатели актуальны и для большинства автомобилей «Лада».

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

Полезные советы

Напоследок приведем несколько полезных советов, которые, возможно, позволят избежать проблем с редукционным клапаном масляного насоса или же дадут возможность вовремя выявить его неисправность:

1. Заливайте в двигатель только качественное моторное масло подходящего типа и класса вязкости. Требования к смазке можно найти в рекомендациях завода-производителя автомобиля.
2. Никогда не смешивайте разные марки масел, даже если они одного класса.
3. Вовремя производите замену масла и масляного фильтра. Регламент этой процедуры также указан в руководстве пользователя авто.
4. Не допускайте попадания в систему смазки грязи, влаги, технологических жидкостей.
5. Следите за давлением масла. При включении на приборе соответствующей сигнальной лампы, не откладывая, отправляйтесь на диагностику.
6. Обращайте внимание на рабочую температуру двигателя. Его перегрев может стать причиной попадания охлаждающей жидкости в систему смазки.
7. Решив заменить или отрегулировать редукционный клапан масляного насоса, не имея необходимых навыков и инструментов, лучше воспользуйтесь услугами специалистов.

Без работающей системы смазывания долго не проработает ни один автомобиль. Важнейшим ее элементом является масляный насос, который обеспечивает полноценное давление в системе. Однако он тоже не вечен, и в случае отказа его необходимо заменить. Решить проблему можно даже без обращения в сервис, однако придется потратить немало времени. Сегодня поговорим о том, почему отказывает масляный насос на Приоре и как его поменять в случае отказа.

Типичные поломки

Существует всего две главные неисправности масляного насоса. В одном случае ремонт возможен, а в другом гораздо проще снять деталь, выбросить ее и установить новую.

Характерными проблемами являются:

• засорение маслоприемника. В таком случае необходимо слить жидкость из картера, вытащить поддон, маслоприемник и полностью промыть их;
• механическое повреждение насоса или каких-либо его комплектующих. Особенно часто отказывает клапан, ответственный за поддержание давления в системе. В таком случае ремонт нецелесообразен, лучше произвести замену.

Сигналом для тревоги служит падение давления масла. В таком случае рекомендуется временно прекратить эксплуатацию транспортного средства и тщательно продиагностировать всю систему.

Установленный масляный фильтр низкого качества или забит

Во избежание масляного голодания при запуске движка в масляном фильтре всегда должно находиться какое-то количество моторного масла. Смазочная жидкость удерживается там при выключенном силовом агрегате благодаря запорной шайбе или обратному клапану.

Если фильтр низкого качества, то вышеуказанные элементы могут не справляться со своей задачей или же вообще отсутствовать. В такой ситуации масло возвращается в поддон картера. Это приводит к тому, что при наборе давления включенный двигатель испытывает масляное голодание, которое служит причиной повышенного износа его деталей.

Забитый масляный фильтр дополнительно нагружает масляный насос. Кроме того, он является причиной понижения давления в системе.

Как заменить насос

Замена детали потребует у вас немалых затрат времени, поэтому выделите несколько свободных часов, скажем, в выходной день. Работа состоит из нескольких основных этапов. Рассмотрим процедуру пошагово.

1. Базовые процедуры: отключение «минуса» АКБ, слив масла.
2. Демонтаж ремня ГРМ.
3. Отключение колодки жгута проводников с датчика положения коленвала, устранение шкива.
4. Извлечение шпонки и снятие защиты.
5. Скручивание крепежных элементов и снятие крышки картера сцепления.
6. Снятие картера.
7. Демонтаж прокладки картера.
8. Устранение маслоприемника.
9. Скручивание крепежных элементов масляного насоса.

На этом, собственно, все. Работы по сборке осуществляются в обратном порядке. В ходе работы постарайтесь провести замену расходных материалов. В первую очередь речь идет о прокладке картера. Установите новую деталь и загерметизируйте ее, предварительно очистив привалочную поверхность от грязи и старого герметика. Попутно можно очистить и маслоприемник. Для этого вам понадобится уайт-спирит. Если деталь невозможно очистить, ее придется заменить.

Сделать это нужно обязательно, поскольку существует риск воспламенения смазочного материала. Следующий элемент, подлежащий осмотру и замене – уплотнитель маслоприемника. Если кольцо разорвалось или потеряло упругость, нужно установить новую деталь.

Масляный насос играет важнейшую роль в системе смазки двигателя любого автомобиля. Даже непродолжительная эксплуатация авто с неисправным насосом приведёт к выходу силового агрегата из строя. Поэтому любой автовладелец должен знать основные признаки выхода из строя масляного насоса и своевременно принимать соответствующие меры.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

• корпус с крышкой;
• ведущая и ведомая шестерни;
• редукционный клапан с пружиной;
• маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.

Проверка давления масла

Если после проверки и замены датчика симптомы не исчезли, необходимо измерить давление масла с помощью специального манометра. Такой манометр имеет металлический наконечник с резьбой, который вкручивается в посадочное гнездо датчика. Затем запускается и прогревается двигатель. Если манометр показывает на холостых оборотах давление больше 0,6 бар (60 кПа), маслонасос исправен. Если же давление ниже, насос следует заменить.

Давление масла на холостых оборотах должно быть не менее 0,6 бар (60 кПа)

Проверка масляного насоса на стенде

В условиях автосервиса масляный насос проверяется на специальном стенде. Это предполагает:

• определение производительности насоса;
• измерение давления масла на выходе насоса;
• измерение давления, при котором открывается редукционный клапан.

При этом применяется специальное масло, температура которого должна составлять ровно 20 0 С. Производительность насоса ВАЗ 2110–12 при частоте вращения коленвала 6000 об/мин должна быть не менее 35 л/мин, а редукционный клапан должен открываться при увеличении давления внутри насоса до 0,55–0,75 МПа.

Неисправности в работе редукционного клапана

Строение редукционного клапана довольно простое, что обеспечивает его надёжность и уменьшает вероятность поломки. Однако иногда такое всё же происходит. Чаще всего это связано с износом механизма, поэтому не забывайте регулярно проводить диагностику всех составных элементов автомобиля, а также своевременно менять устаревшие детали.

Существует два основных типа неисправности механизма.

1. Клапан создаёт недостаточное давление. Обычно причина этой проблемы кроется в пружине. При долгой работе она становится менее упругой и растягивается. В результате клапан всё время находится в приоткрытом состоянии. За счёт этого давление уменьшается, а масло не достигает некоторых узлов двигателя. Иногда случается, что непрофессиональные мастера во время ремонта устанавливают пружину с недостаточной упругостью. Это приводит к такому же эффекту.
2. В клапане образуется избыточное давление. Как правило, причиной этой поломки является попадание внутрь механизма частичек мусора или использование старого вязкого масла.

Как определить, что сломан именно редукционный клапан?

Определить с первого взгляда, что сломан именно клапан, невозможно. Нужно внимательно осмотреть другие элементы системы и исключить возможность поломки других частей масляного насоса. Для того чтобы понять, что в нём наблюдаются неисправности, следует взглянуть на приборную панель. У большинства моделей автомобилей там расположен датчик, сигнализирующий о проблемах в системе. Он представляет собой сигнальную лампу с пиктограммой, которая загорается при высоких оборотах.

Если на приборной панели загорелся индикатор давления, нужно проверить работу масляного насоса

Если такое произошло, следует немедленно остановить автомобиль, так как дальнейшее движение может привести к окончательной поломке двигателя. Заглушите его и выйдите из машины. Далее вам нужно будет предпринять следующие действия.

1. Наденьте защитные перчатки. В данный момент подкапотные элементы машины находятся в нагретом состоянии, поэтому вы легко можете обжечься.
2. Нет смысла проверять уровень масла, если вы только что остановились. Должно пройти время, прежде чем оно стечёт в картер. В это время вам нужно обследовать двигатель: поищите свежие масляные подтёки или повреждения картера.
3. Если проблема заключается в поломке картера, вам будет нужно его загерметизировать. Это можно сделать с помощью подручных материалов: обычной тряпки, куска резины и даже скотча.
4. Обследуйте масляный фильтр. Повреждение его прокладки также может быть причиной поломки.
5. Если вышеперечисленные элементы находятся в порядке, следует проверить уровень масла. Делается это специальным щупом с о и «максимум». В идеале уровень масла должен быть между ними. При недостатке смазочного вещества просто долейте его.

Нужный уровень масла находится между минимальной и максимальной меткой

Все дальнейшие действия проводятся уже на клапане, изъятом из насосной системы. Внимательно осмотрите его. Часто причиной поломки становится засорение механизма. Обычно такое происходит у водителей, которые ленятся менять масло. На поверхности клапана или пружины скапливается грязь, которая препятствует нормальной работе. Если же вы недавно проводили капитальный ремонт автомобиля, то есть риск, что клапан плохо промыли, и в нём остались частички стружки и прочего мусора.

По этой причине мастера часто рекомендуют менять клапаны после капитального ремонта. Если вы не хотите этого делать, то убедитесь, что система не засорена, прежде чем использовать автомобиль.

Существует необычный способ проверки работоспособности этого элемента. Возьмите небольшой кусок хлопчатобумажной (или другой пропускающей воздух) ткани и приложите его к штуцеру, который расположен параллельно крышке. Теперь вам нужно сделать резкий вдох через материал. Если вы почувствовали сильное сопротивление, значит, клапан работает так, как нужно: перекрывает поток воздуха и пропускает его через специальное отверстие. Исправный механизм не должен быть легко продуваемым.

Таблица: диагностика пониженного давления в масляном насосе, причины и способ устранения

• пониженное давление масла в нижнем диапазоне оборотов двигателя;
• повышенное давление масла при частоте вращения коленчатого вала свыше 2 тыс. об/мин.

• из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии;
• предохранительный клапан не открывается вследствие загрязнения.

• снять и проверить клапан;
• клапан снять и проверить.

Основные причины выхода из строя масляного насоса

Регламентированный производителем ресурс масляного насоса ВАЗ 2110–12 составляет 150–200 тыс. км пробега. Это, однако, не означает, что насос не прослужит дольше или не выйдет из строя гораздо раньше. Основными причинами, по которым он может перестать нормально функционировать, являются:

• израсходованный ресурс;
• несвоевременная замена масляного фильтра, вследствие чего в систему попадают частицы металла (продукты трения), действующие на детали насоса как абразив, и засоряется фильтрующая сетка маслоприемника;
• использование масла, характеристики которого не отвечают требованиям автопроизводителя.

Замена и ремонт масляного насоса

Замена масляного насоса автомобилей ВАЗ 2110–12 производится на смотровой яме или эстакаде. В крайнем случае можно использовать домкрат. Для работы потребуются следующие инструменты:

• баллонный ключ;
• ключи на 10, 13, 17;
• торцевые шестигранные ключи на 5 и на 8;
• большая шлицевая отвёртка;
• специальный ключ для натяжных роликов (для регулировки натяжения ремня ГРМ);
• чистая сухая ёмкость для слива масла.

Снятие масляного насоса

Порядок демонтажа маслонасоса на ВАЗ 2110–2112 следующий:

Снимите кожух привода ГРМ, предварительно открутив на нём болты крепления ключом на 10 (на восьмиклапанном двигателе — 3 болта, на шестнадцатиклапанном — 6).

Чтобы снять кожух ГРМ, нужно открутить 6 болтов

Чтобы ослабить ремень генератора, нужно открутить болт ключом на 13

Чтобы снять шкив, нужно открутить болт ключом на 17

Метки на шестернях распредвалов должны совпадать с метками на задней крышке привода ГРМ

Перед снятием ремня ГРМ убедитесь, что метки на шкиве и на крышке насоса совпадают

Чтобы ослабить ремень ГРМ, необходимо открутить болты крепления натяжного и направляющего роликов

Снимая зубчатый шкив коленвала, не потеряйте шпонку

Чтобы масло стекло быстрее, открутите заливную горловину

Чтобы снять поддон, нужно открутить 16 болтов его крепления ключом на 10

Если прокладка деформирована или повреждена, её необходимо заменить

Маслоприёмник крепится тремя болтами к крышке коренного подшипника и масляному насосу

Чтобы снять маслонасос, необходимо открутить 6 болтов ключом на 10

При установке масляного насоса сборка производится в обратной последовательности.

Ремонт масляного насоса

Практика показывает, что в большинстве случаев насос лучше и проще заменить в сборе. Если же неисправность устройства не носит критического характера, его можно попытаться отремонтировать. Перед этим насос следует разобрать и определить причину, по которой он вышел из строя.

Разборка насоса

Порядок разборки насоса следующий:

Тонкими круглогубцами выньте сальник коленвала из посадочного места. Если на нём имеются следы повреждений, его нужно будет заменить.

Сальник коленвала извлекается при помощи тонких круглогубцев

Для разборки насоса потребуется шестигранный ключ на 5

Ведущая шестерня расположена в крышке, а ведомая в корпусе

Пробка клапана откручивается шестигранным ключом на 8

Редукционный клапан поджимается пружиной

Оценка состояния элементов масляного насоса

Для того чтобы понять, подлежит ли насос ремонту, необходимо осмотреть все его элементы и оценить степень их износа в следующем порядке:

1. Осмотрите внутренние поверхности корпуса и крышки насоса. На них не должно быть задиров, шероховатостей, вмятин.
2. Штангенциркулем измерьте диаметр посадочного места ведомой шестерни в корпусе насоса. Он не должен превышать 75,1 мм.

Если диаметр посадочного места больше 75,1 мм, корпус нужно заменить

Толщина сегмента должна быть не менее 3,4 мм

Толщина ведомой и ведущей шестерён не должна быть менее 7,42 и 7,45 мм

В свободном состоянии пружина должна иметь длину 55,72 мм, в сжатом — 31,7 мм

Снятие, замена, ремонт, установка масляного насоса

Справочник

Метки

Снятие, замена, установка стабилизатора поперечной устойчивости

Снятие, замена, установка ремня привода ГРМ

Снятие, замена, установка пружины амортизатора задней подвески

Осмотр, проверка рулевого управления

Снятие, замена, установка коленвала и его вкладышей

Симптомы: постоянно падает давление в системе смазки, скрежет и шумы при работе масляного насоса.
Возможная причина: неисправен масляный насос.

Инструменты: набор головок, набор гаечных ключей, плоская отвертка, инструменты для измерения зазоров между деталями.

1. Отсоедините кабель от минусового вывода аккумуляторной батареи.

2. Удалите масло из масляного картера двигателя.

Примечание. После демонтажа приводного ремня ГРМ воспрещается проворачивать коленчатый и распределительные валы, в противном случае поршни могут провалиться в клапаны.

4. Снимите колодку жгута проводов с датчика положения коленчатого вала.

5. Снимите шкив коленчатого вала, поддев его двумя отвертками.

6. Извлеките шпонку из паза в коленчатом валу.

8. Открутите и извлеките крепежные болты передней крышки картера сцепления, используя гаечный ключ «на 10».

9. Демонтируйте переднюю крышку картера сцепления.

10. Открутите и извлеките шестнадцать крепежных болтов масляного картера двигателя, используя торцовую головку «на 10».

11. С предельной аккуратностью отделите картер от блока цилиндров двигателя, используя отвертку, после чего снимите картер.

12. Снимите прокладку масляного картера двигателя.

Примечание. При сборке прокладку необходимо заменить новой, а также следует обновить слой герметизирующего средства; прежде чем устанавливать новую прокладку, необходимо очистить от загрязнений и остатков старого герметизирующего средства привалочные поверхности картера и двигателя.

13. Открутите три крепежных болта маслоприемника, используя гаечный ключ «на 8».

14. Демонтируйте маслоприемник.

15. Произведите очистку от загрязнений сетки маслоприемника, используя уайт-спирит. Замените маслоприемник, если сетка повреждена или не поддается очистке, в противном случае возможно возгорание масла.

16. Замените уплотнительное кольцо маслоприемника, если оно порвано, изношено или потеряло свою упругость.

17. Открутите и выньте шесть болтов, крепящие масляный насос к блоку цилиндров двигателя, после чего сместите его отверткой (вставляйте отвертку между масляным насосом и крышкой коренного подшипника).

18. Демонтируйте масляный насос вместе с прокладкой.

Примечание. При сборке установите новую прокладку уплотнения масляного насоса. Рекомендуется использовать исключительно фирменную прокладку, иначе возможно нарушение правильности работы насоса (данный фактор обусловлен различием толщины прокладок разных заводов-изготовителей).

При установке нового или старого отремонтированного масляного насоса учитывайте следующие детали:

– прежде чем устанавливать насос, необходимо очистить его привалочную поверхность и привалочную поверхность блока цилиндров двигателя;

– заполните полость масляного насоса консистентной смазкой перед его установкой. Это необходимо для обеспечения всасывания масла из картера при первом запуске двигателя;

– ведущая шестерня масляного насоса должна быть правильно установлена на коленчатый вал: ее выступы должны быть совмещены с лыской на коленчатом валу;

– нанесите тонкий слой моторного масла на рабочую кромку сальника. При установке масляного насоса с предельной аккуратностью заправьте рабочую кромку сальника на шейку коленчатого вала, используя деревянную палочку. Только после выполнения всех вышеперечисленных деталей установки разрешается затягивать крепежные болты насоса.

Для ремонта масляного насоса следуйте нижеприведенным пунктам инструкции:

19. Открутите крепежный болт датчика положения коленчатого вала, используя гаечный ключ «на 10».

20. Выньте датчик.

21. Открутите шесть крепежных болтов крышки масляного насоса, используя шестигранный ключ «на 5».

22. Приподнимите корпус насоса таким образом, чтобы установочные штифты крышки извлеклись из отверстий в корпусе, после чего отсоедините корпус насоса от крышки (используйте две отвертки).

23. Извлеките из корпуса насоса ведущую шестерню.

24. Выньте из корпуса насоса ведомую шестерню.

25. Открутите пробку редукционного клапана, используя шестигранный ключ «на 8». Снимите уплотнительное кольцо и осмотрите его на наличие дефектов, и если они обнаружены, замените кольцо.

26. Извлеките пружину редукционного клапана.

27. Постучите крышкой о чистую доску в целях извлечения редукционного клапана. При осложнении с извлечением клапана используйте заостренную палочку из дерева.

28. Произведите осмотр крышки масляного насоса. Следы износа, задиры и глубокие царапины в зоне прилегания шестерен не допускаются, при их наличии крышку необходимо заменить.

Редукционный клапан лада приора

вобщем вопрос такой. где у нас редукционный клапан маслонасоса находится ? можно ли до него добраться по чистому, тоесть не снимая насоса и не сливая масла ?

можно подлезть достаточно скинуть только кожух ремня ГРМ.
далее хороший шестигранный ключ именно хороший чтоб несвернуть грани в пробке, хотя даже с хорошим ключом пробку лутше сразу новую прикупить ибо метал у неё г@$но полное и а момент затяжки приличный поэтому при откручивании грани в нутри тупо в г@$но.
ну и какой нить вороток надо будет чтоб шестигранник крутить выше ибо в низу ты тама неоткрутишь пробку одним шестигранником места мало.
Я последний раз эту пробку откручивал дак грани устали , на замену была припасена пробка как стояла раньше с гранями под обыкновенную головку -выточил токарь, теперь проблем нет при затяжке и откпучивании
первый раз пробку откручивал запорол сразу грани, пробку потом рубил зубилом
с третьего удара отвернулась.
Перед откручивание можешь осадить пробку молотком .
момент затяжки толи 8кг толи 11.

Зы мои данные по давляку:
на ХХ=температура ДВС 85гр по БК-давляк 2,8
на ХХ=температура ДВС 93гр по БК-давляк 2,2
на ХХ=температура ДВС 100гр по БК-давляк 1,7-1,8

при увеличении оборото стрелка резко метается в сторону увеличения точно незасекал ибо хотел узнать только сколько ХХ да и факт давления при увиличении оборотов на лицо.

Причины низкого давления масла в двигателе приора 16 клапанов

Система смазки двигателя лада приора.

Система смазки: 1 — масляный фильтр; 2 — штуцер масляного фильтра; 3 — редукционный клапан; 4 — масляный щуп; 5 — крышка головки блока цилиндоров; 6 — пробка маслозаливной горловины; 7 — датчик сигнальной лампы аварийного падения давления масла; 8 — направляющая трубка масляного щупа; 9 — маслоприемник; 10 — корпус масляного насоса; 11 — ведущая шестерня масляного насоса; 12 — ведомая шестерня масляного насоса; 13 — крышка масляного насоса; 14 — сальник.

Особенности конструкции. Система смазки комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала; разбрызгиванием — стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, кулачки распределительного вала, толкатели и стержни клапанов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником 9, полнопоточного масляного фильтра 1, датчика давления масла 7 и масляных каналов. При падении давления масла ниже допустимого в комбинации приборов загорается сигнальная лампа аварийного падения давления масла. Масляный насос шестеренчатый, с шестернями 11 и 12 внутреннего зацепления, расположен на переднем торце блока цилиндров. Ведущая шестерня 11 масляного насоса установлена на двух лысках на переднем конце коленчатого вала. Для уменьшения механических потерь шестерни имеют трохоидальное зацепление. Маслоприемник 9 прикреплен болтами к крышке второго коренного подшипника и к корпусу насоса. Для ограничения максимального давления в системе смазки на насосе установлен редукционный клапан 3. Масляный фильтр 1 полнопоточный, неразборный, с перепускным и противодренажным клапанами.

Снятие и установкa масляного насоса.

Масляный насос снимают для ремонта при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнительную прокладку; потребуются: все инструменты, необходимые для снятия ремня привода газораспредепительного механизма и масляного картера двигателя, а также ключ на «10».

потребуются: ключ на «10», ключи-шестигранники на «5» и «8», две отвертки, штангенциркуль, микрометр.

Диагностика ДДМ на Лада Приора

Контроллера для Приоры не ремонтируются, поскольку основной поломкой детали будет разрыв мембраны или окисление контактов смыкающей группы. Стоимость запчасти в пределах 100–200 руб., поэтому деталь целесообразнее менять. Диагностика датчика проводится двумя способами:

Проверка манометром более точный метод диагностики, необходимо головкой на 21 открутить датчик и на его место установить измеритель давления. Если показания прибора будут ниже 0.65 кг/см², это значит, что давление в системе смазки недостаточно, должна гореть лампа сигнализатора, датчик неисправен.

Механический способ используется, если под рукой нет манометра. Необходимо снять контроллер со смазочной системы, двигатель не заводить, несколько раз прокрутить стартер. Если из гнезда появится масло, датчик требуется поменять.

Как заменить своими руками?

Сменить масло в коробке передач ВАЗ Приора 16 клапанов 2015 и других годов выпуска можно своими руками.

Инструменты и материалы

Процедура смены вещества происходит с использованием:

• гаечного ключа на 17;
• свежей смазочной жидкости;
• шприца с подключенной прозрачной трубкой;
• емкости, в которую вы будете сливать «отработку»;
• чистой ветоши.

О самостоятельной замене смазки и всех нюансах, с которыми автовладельцу предстоит столкнуться в ходе выполнения задачи, можно узнать из видеоролика, снятого пользователем ValeRiaN.

Этапы работы

Как произвести слив и заливку свежего масла в КПП Приоры:

Автомобиль загоняется в гараж с ямой, на подъемник либо на эстакаду

Это важно, поскольку вам придется получить доступ к днищу машины. В зависимости от фиксаторов отверткой или гаечным ключом выкрутите крепления брызговика двигателя. Отложите брызговик в сторону. Найдите сливное отверстие на коробке передач автомобиля

Подставьте под него тару. Открутите пробку контрольного или заливного отверстия, если оно есть, или вытащите щуп из горловины, это позволит снизить давление в смазочной системе при сливе «отработки». Если доступ к щупу затруднен, снимите корпус воздушного фильтра и уберите его в сторону. Используя гаечный ключ, выкрутите крышку отверстия слива. При откручивании будьте аккуратны. Сначала масло будет выходить из системы тонкой струйкой, но после полного откручивания пробки оно станет стекать под большим напором. Используйте перчатки. Желательно, чтобы при сливе жидкости двигатель был нехолодный, благодаря этому вещество будет более вязким и быстрее сольется из трансмиссии. Пока масло стекает, визуально оцените состояние пробки сливного отверстия. Если она слишком грязная, очистите ее от мусора и продуктов износа. Проверьте состояние уплотнителя, если он сильно изношен, то рекомендуется поменять деталь. В противном случае можно столкнуться с проблемой утечки смазки. Когда жидкость сольется, оцените ее состояние. Если коробка передач функционирует правильно, в ней не должно быть металлической пыли и других примесей. Наличие отложений говорит о загрязнении агрегата, поэтому его рекомендуется промыть. Для очистки трансмиссии заливное отверстие должно быть закрыто, промывка выполняется с использованием специального средства. Выбор таких жидкостей большой, продукт покупается в автомобильном магазине. Чтобы произвести промывку, налейте в картер КПП около 1,3 литра очистительного средства. Потом переднюю часть автомобиля надо вывесить, для этого колеса ставятся на домкрат. Заведите двигатель и включите первую скорость, нажмите на газ. За счет того, что передняя часть автомобиля приподнята, вы сможете проехать на первой передаче несколько минут. После этого повторяется процедура слива отработанной жидкости из системы. Если промывочное масло слишком грязное после очистки агрегата, процедуру надо повторить. После этого еще раз протрите пробку сливного и заливного отверстия. Извлеките из контрольной горловины щуп для проверки уровня. Теперь можно произвести заливку, она осуществляется через контрольное отверстие. Наливать свежее масло в трансмиссию надо с помощью шприца с подключенным патрубком, иначе вы не сможете заправить агрегат. Один конец шланга вставляется в контрольное отверстие, с другой стороны жидкость подается в систему с помощью шприца. В коробку передач заливается около 3,1 литра масла, объем вещества контролируется по щупу. Когда процедура заливки будет завершена, установите измеритель на место. Произведите монтаж всех снятых ранее компонентов в обратной последовательности. Когда процесс завершен, совершите контрольную поездку на машине и еще раз проверьте уровень смазки.

Извлеките щуп из контрольного отверстия КПП Приоры Открутите крышку и слейте отработанное масло из коробки Залейте свежую смазку в агрегат, контролируя ее объем по уровню щупа

Порядок замены

Все работы по замене контроллера необходимо проводить на остывшем двигателе, поскольку во время работы смазка нагревается до высоких температур. Порядок демонтажа по шагам.

1. Снять минусовую клемму с АКБ.
2. Датчик расположен в труднодоступном месте, для удобства можно снять воздушный фильтр.
3. Снять фишку проводов, осмотреть разъем, проверить проводку. В 20 % случаев поломки находятся в перетертых проводах.
4. Ключом на 21 ослабить крепеж контролера.
5. Выкрутить из посадочного места. Проверить плотность посадочного кольца, которое стоит в гнезде, при необходимости заменить.
6. Установить новый контроллер в обратной последовательности.

Давление масла в двигателе. Какое должно быть? Разберем и двигатель 16 клапанов от ВАЗ 2112

Сейчас все меньше автомобилей оснащены датчиком давления масла в двигателе, если разобрать бюджетные иномарки – я вот так, даже не помню, в каких он есть. Однако сейчас на рынке достаточно машин предыдущих поколений, а вот у них такой датчик был. Например, на некоторых ВАЗ, УАЗ, ВОЛГА и т.д. Многие задают вопрос – а какое давление масла должно быть в двигателе, то есть какое нормальное значение, а какое нет? Не всегда можно найти информацию именно о своей модели, поэтому эта статья будет полезна всем …

Знаете сейчас производители все больше и больше упрощают панель приборов авто, вот например на моем (Chevrolet Aveo T300) уже нет даже датчика температуры двигателя, я уже молчу о датчике давления масла. Получается что производители хотят чтобы ВЫ быстрее загубили своего железного коня, потому как не можешь контролировать все нужные параметры, а соответственно эксплуатируешь неправильно — быстрее прибежишь к ним ремонтировать его. Все это можно списать на заговор производителей. Хотя сейчас везде твердят — что машины стали надежнее, используются другие материалы и т.д., но практика показывает обратное, три – пять лет и машину лучше сменить. Эх, были времена — были машины, был полный контроль над двигателем.

А зачем вообще нужно масло?

Я часто слышу — что масло это кровь двигателя. Не совсем это так конечно, сравнение очень грубое, но все же без масла мотор функционировать не будет (либо будет, но очень не долгое время).

Современные моторные масла, смазывают и защищают все трущиеся части, а это – поршни (с их кольцами), валы, вкладыши и прочее. Скажем так – хорошее масло продлевает ресурс двигателя на многие тысячи километров.

НО масло должно ходить по системе, как собственно и кровь по сосудам человека, если масло просто налито в поддоне и не идет к трущимся частям – ОНО БЕСПОЛЕЗНО!

Что нагнетает давление масла в системе?

Тут все просто — есть специальный масляный насос, который забирает масло из поддона двигателя и качает его по системе. Обычно он устанавливается в поддоне двигателя и приводится в движение при помощи специальных шестерен, которые крутит двигатель при работе.

Масло по многим каналом начинает подаваться в нужные места под давлением, как я уже писал это коленчатый вал и его вкладыши, распределительный вал и его «постель», поршни, да много чего.

Именно насос и отвечает за давление, если насос остановится, то показатель давления упадет до нуля. ЭТОГО ДОПУСКАТЬ НЕЛЬЗЯ! Потому как смазка двигателя вообще не будет производиться, что приведет к моментальной поломки, особенно на высоких оборотах.

НО зачастую масляный насос, не останавливается, а просто начинает хуже качать, это говорит о его износе, вот почему нужно знать давление масла в двигателе! Чтобы вовремя отреагировать на ближайший выход из строя масляного насоса.

Аварийная индикация

Конечно сейчас практически во всех авто, есть аварийная индикация на полное отсутствие давления, это всем нам известная — «горящая масленка». Если она не тухнет какое-то время после пуска, например секунд 10 – 20 это одно, тут практически всегда вина масляного фильтра. Но вот если лампа горит постоянно, то это уже тревожный звоночек. Возможно, просто накрылся датчик давления масла, а возможно вышел из строя масляный насос.

В любом случае аварийная индикация очень важна, и шутить с ней я вам не советую, все же это чревато — капитальным ремонтом двигателя.

Запомните это правило, если загорелась лампа, то глушим авто и желательно сразу на СТО, либо эвакуатор, либо на буксире.

Внешний вид

В настоящее время тюнинг на автомобили Ваз имеет широкий диапазон выбора. Так как авто российского производства довольно не дорогие, чем привлекают своих покупателей. Тюнинг на автомобили лада так же доступен и есть практически в любом городе.

Тонировка стекол

Для придания красивого внешнего вида авто первым делом следует его затонировать. Тонировка автомобиля стоит относительно недорого в приделах от 2000 до 3000 рублей. Но после тонировки ваш автомобиль засияет новыми красками. Тонировать автомобильные стекла по закону возможно только сзади. Так как свето пропускающая способность пленки не так велика из-за чего будет затруднен обзор в вечернее время суток.

Установка губы

Для придания стильного вида автомобилю спереди можно установить, вместо штатных клыков под бампером, губу. Существует несколько видов губ. Резиновая губа «Самурай» и пластиковая губа от Шевроле Круз отлично подходит на бампер приоры. Крепить губу следует под бампером саморезами. Цена губы от 500 до 1000 рублей.

Липспойлер

Во времена девяток когда наши отцы поднимали заднюю часть автомобиля установкой проставок под задние амортизаторы и устанавливали огромные спойлеры как в Need For Speed. В наше же время стильно занижать автомобиль, кстати как правильно занизить автомобиль вы можете прочитать на нашем сайте, и устанавливать небольшой спойлер который клеиться на двухсторонний скотч. Цена такого спойлера варьируется в пределах 1000 рублей.

Литые диски

Все знают что колеса авто это пол машины, поэтому колеса вашего автомобиля должны быть красивые и нравиться вам. На ладу приору можно установить диски радиусом начиная от R14 до R17. При установки дисков R16 и R17 придется покупать низкопрофильную резину что весьма дорого и не практично, но зато красиво. При установки дисков с большим радиусом теряется комфорт и ходовая часть начинает работать грубее так как резина не «съедает» мелкие неровности дороги.

Лучше всего устанавливать диски R14 и R15. Такие диски относительно не дорогие и резина на такой радиус выскопрофильная. Отсюда следует что комфорт от езды на автомобили не потеряется.

Заглушки SE и повторители в зеркала

Для того чтобы придать своему авто немного люкса можно установить в зеркала приоры повторители поворота и заглушки поворотов в крыльях на SE. Такая доработка относительно не дешевая, но существенно меняет вид авто и придает некую «богатость».

Сабли и решетка

Это доработка на любителя и чаще всего подходит для автомобилей с темным окрасом кузова. Задняя хромированная сабля багажника и передняя хромированная сабля капота красятся в черный матовый цвет. Такая доработка очень дешевая и простая, но имеет свою изюминку и актуальна когда хром на саблях начинает вздуваться, что очень часто встречается на приоре.

Антишильдик

Данная доработка заключается в снятии всех шильдиков с автомобиля, но так же относится к категории на любителя. Некоторые автолюбители любят когда на их авто все как с завода. Убирать шильдики необходимо с помощью фена, приклеены они на двухсторонний скотч. После снятия шильдика остатки скотча необходимо убрать бензином или растворителем.

Что нужно знать о ДДМ?

Рассматриваемый регулятор является важным элементом смазочной системы автомобиля Лада Приора, оборудованной электронным блоком управления (автор видео – SoftFelix).

Предназначение и местонахождение

Сигнализатор предназначен предупреждать водителя о недостаточном давлении масла. Находится он на ГБЦ двигателя недалеко от масляного фильтра под выпускным коллектором. Чтобы провести диагностику, устройство необходимо снять.

Расположение в моторном отсеке

Принцип действия устройства — простой. Под давлением мембранная прокладка прогибается и меняет свою форму. Она действует на контакты, которые замыкаются или размыкаются.

Характерные неисправности и способы их устранения

Если не загорелась аварийная лампочка давления масла при положении ключа в замке зажигания «включено», возможны следующие неисправности:

• обрыв проводки;
• перегорела лампочка;
• неисправен регулятор;
• плохой контакт.

Обрыв проводки ищется с помощью контрольной лампочки и восстанавливается путем замены поврежденного провода. Перегоревшую лампочку заменяют новой. Чтобы исключить причину плохого контакта, нужно почистить места соединений, проверить надежность подключения проводов. Неисправный регулятор следует заменить.

Меняем ДДТ самостоятельно

В случае когда предварительная диагностика выявляет неисправность самого датчика давления масла, его необходимо менять. Замену можно сделать как на станции техобслуживания автомобилей, так и собственноручно. Из инструмента, который потребуется для замены, только ключ на 21.
Сперва снимается пластиковая крышка с мотора. ДДТ находится на противоположной стороне от мотора и монтируется он справа в отверстие ГБЦ. Далее отключаем колодку провода от ДДМ, для этого надавливаем на фиксатор колодки. С помощью разводного ключа выкручиваем ДДТ. Новый датчик необходимо подготовить к установке и вмонтировать его в гнездо предыдущей детали. В конце зажимаем контакты, устанавливаем пластиковую крышку на двигатель и проверяем, осталась ли проблема. Если лампочка на панели перестала гореть, можно сделать вывод, что замена данной детали была целесообразна.

Для советских моделей автомобиля, достать необходимую деталь для ее замены не слишком сложно. К примеру, датчик давления масла для Приоры можно приобрести в ближайшем автомагазине, а инструкцию по его замене легко отыскать в Интернете. Если данную работу вы не рискнете делать самостоятельно, то на ближайшем СТО вам выполнят ее в кратчайшие сроки и за небольшие деньги.

Зачем нужна замена

Это со временем приведет к постоянному перегреву двигателя, засорению масляных каналов, по которым оно поступает к трущимся элементам, а также к образованию отложений на поверхностях деталей поршневой группы. Естественно, такие проблемы никому не нужны, поэтому масло принято менять через определенный период, выражающийся либо в тысячах километрах пробега, либо же во временном эквиваленте.

Когда нужно менять

Согласно рекомендациям завода- следует заменить после первых 2,5-3 тыс. км пробега (для новой машины), и дальше менять через каждые 7-10 тыс. км, или раз в шесть месяцев. Лучше придерживаться последнего промежутка, меняя смазку дважды в год, соблюдая сезонность.

Для теплого периода – летнее масло (большей вязкости), для холодного – зимнее (меньшей вязкости). Однако, большинство владельцев «Приор» используют все-сезонные масла, не жалуясь на последствия.

Вопреки бытующему мнению о том, что смазку необходимо менять со сменой ее цвета на более темный, независимо от сезона и пройденного километража, делать этого не стоит. Потемнение масла лишь свидетельствует о том, что оно вымывает нежелательные отложения, поддерживая чистоту двигателя изнутри.

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главным из них является количество оборотов коленчатого вала. Иными словами, чем сильнее мы жмем на педаль газа, тем быстрее вращаются шестерни маслонасоса. А чем быстрее вращаются шестерни, тем больший объем масла насос захватывает из картера, и тем выше его напор получается на выходе.

При достижении давлением определенной величины исправный клапан приоткрывается, пропуская масло в запасной канал, по которому смазка попадает назад в картер.

Работа редукционного клапана масляного насоса выглядит следующим образом. Поршень или металлический шарик прижат к входному отверстию корпуса пружиной, которая, в свою очередь, подпирается упорным винтом. Масло под влиянием повышающегося давления начинает давить на поверхность клапана, утапливая его внутрь корпуса и сжимая пружину. Таким образом, открывается отверстие, по которому смазка и уходит в запасной канал.

При снижении давления его величины уже не хватает для того, чтобы удерживать клапан в открытом положении, и шарик или поршень под воздействием пружины опять перекрывает входное отверстие. Как видите, схема довольно проста и надежна, однако и она иногда дает сбой.

Инструкция по замене

Выполнить работу можно своими руками, поскольку по факту замена масла на «Калине» осуществляется без необходимости в наличии специального инструмента или профессиональных навыков. Даже новички справляются с такой задачей.

Следуйте инструкции, чтобы не допустить ошибок и сэкономить себе деньги на услугах автосервисов.

1. Работы удобнее проводить на смотровой яме или подъёмнике. Включите ручной тормоз, прогрейте двигатель до рабочей температуры. Это обеспечит маслу нужную текучесть, что позволит ему в максимальном объёме выйти из системы. Полноценный слив отработанного масла гарантирует эффективную и длительную работу свежей смазки.
2. Перемещайтесь под машину. Около сливной пробки установите пустую ёмкость, куда будет стекать жидкость. Если на картере двигателя предусмотрена защита, предварительно демонтируйте её.
3. Гаечным ключом, накидной головкой или шестигранником открутите пробку сливного отверстия. Дайте маслу полностью стечь. Для этого потребуется около 20 минут, если двигатель был предварительно прогрет до рабочей температуры. Если масло холодное, оно будет стекать долго, и в системе останется большое количество старой смазки.
4. Пока масло стекает, переходите под капот. Съёмником или своими руками открутите масляный фильтр. Его вы найдёте слева от силового агрегата в нижней части. Если съёмника для фильтра у вас нет, а вручную он не поддаётся, возьмите отвёртку. Ею протыкают насквозь корпус фильтра и используют как рычаг, проворачивая против движения часовой стрелки.
5. После демонтажа фильтра закрутите обратно пробку сливного отверстия. Сначала посмотрите на уплотнитель. Если он изношен, лучше заменить, чтобы предотвратить возможную утечку масла.
6. Уплотнитель нового фильтра смажьте маслом, залейте в корпус свежую смазку примерно на 50% его объёма, после чего закрутите на посадочное место. Устанавливать фильтр следует без использования инструментов, а только вручную, чтобы не повредить элемент.
7. Теперь открутите пробку для заливки новой рабочей жидкости. Заливайте постепенно, а не все 3 литра сразу. Периодически проверяйте щупом уровень масла. Нужно добиться того, чтобы щуп показывал уровень ровно между о и «Max». Если зальёте лишнее количество жидкости, часть придётся опять сливать.
8. Когда всё готово, закройте заливную горловину, запустите двигатель и дайте ему поработать несколько минут. Можете проехать 5 – 10 километров, после чего проведите визуальный осмотр под днищем «Калины». Убедитесь, что следы капающего из фильтра или сливной пробки масла отсутствуют. Также проверьте уровень, когда двигатель остынет. Это позволит получить объективную оценку состояния жидкости в картере.

Если вы будете правильно и вовремя менять на «Калине» расходники, включая моторное масло, машина сможет служить многие годы, не доставляя никаких проблем и требуя денег только на плановое обслуживание.

Проверка и замена

В процессе эксплуатации ВАЗ-2112 могут возникнуть различные неисправности. Так, например, может выйти из строя датчик давления масла. Однако прежде, чем делать выводы о причинах или наличии возможной поломки, следует сначала проверить работоспособность устройства.

Проверка выполняется следующим образом:

• В первую очередь проверяют цепь, соединяющую ДДМ и контрольную лампу. Для этого берут провод датчика и прислоняют его к поверхности двигателя. Одновременно с этим действием следует посмотреть, горит ли лампочка на приборной панели. Если лампа погасла, значит, проводка в порядке, и проблема действительно в датчике.
• Следующим шагом является демонтаж устройства с автомобиля для проведения визуального осмотра. Первый признак наличия поломки – наличие влаги на датчике.

В случае если ДДМ оказался сухим, а с проводкой все в порядке, рекомендуется поискать проблему в другом месте. Например, неисправность может заключаться в уровне масла или его качестве. Также при необходимости можно заменить масляный фильтр.

Существует и другой способ проверки работоспособности датчика в ВАЗ-2112. Он считается более надежным и проверенным. В этом случае потребуется использовать манометр, и последовательность действий будет выглядеть следующим образом:

• В первую очередь, необходимо прогреть двигатель до достижения им рабочей температуры, после чего заглушить его.
• Далее следует открутить датчик с автомобиля и на его место вкрутить манометр.

• Провод заземления манометра потребуется подцепить к массе автомобиля.
• После этого необходимо соединить контрольный светодиод с аккумулятором.
• Следующим действием является включение двигателя и нажатие на педаль газа. При этом необходимо учесть, чтобы обороты поднимались постепенно.

Когда действие будет выполнено, следует внимательно следить за манометром и светодиодом. Если показатели прибора дойдут до 1,2 и 1,6 бар, но при этом светодиод не погаснет, значит, датчик неисправен, и требуется его замена.

Для проведения замены потребуется:

• Запастись необходимыми инструментами, а также новым датчиком.
• Отсоединить провода от старого прибора.

Открутить датчик с помощью гаечного ключа.

При этом в процессе демонтажа следует обращать внимание на то, что вместе с датчиком должно выйти уплотнительное кольцо. Его тоже потребуется заменить

• Установить новый датчик.
• Проверить контакты и очистить их при необходимости, после чего – подключить провода.

Когда все действия будут выполнены, можно снова завести двигатель и проверить исправность датчика.

Рекомендации по выбору

Выбор масла для «Калины» считается наиболее ответственным этапом замены, поскольку сама процедура смены жидкости даже у новичков не вызывает больших проблем. На работу уходит 1 – 2 часа.

Потому постарайтесь максимально правильно выбрать смесь, которую собираетесь заливать в двигатель своей «Лады Калины».

Все доступные на рынке масла делятся на 2 категории:

• всесезонные;
• сезонные (летние и зимние).

Большинство автовладельцев предпочитают универсальные «всесезонки», но при суровом зимнем климате это не всегда разумный выбор.

Лучшим решением станет использование сезонных масел. Если для лета подходят более вязкие составы, то зимой рекомендуется использовать низковязкие жидкости. Отталкивайтесь от того, какая температура в вашем регионе.

По мере возрастания максимальной температуры холодного пуска силового агрегата для «Калины» используют масла со следующими классами вязкости:

Среди них 20W40 используется в диапазоне температур от -15 до +45 градусов Цельсия, а 0W30 подходит для суровой зимы, когда температура падает ниже отметки -35 градусов и не поднимается выше +25 градусов по Цельсию.

В плане производителей хорошо себя показали следующие бренды и их моторные масла:

• Luxe Hit;
• Teboil Gold;
• Лукойл Люкс;
• GT Turbo SM;
• ТНК Супер;
• Esso Ultra;
• Mobil 1, Synt S и Super S;
• Экстра 1, 5 и 7;
• Liqui Moly Optimal;
• ZIC A Plus.

Это рекомендуемые экспертами и автовладельцами «Калины» моторные масла, оптимально соответствующие требованиям двигателя.

Показатели расхода масла составляют до 1 литра на каждые 1000 километров согласно допускам автопроизводителя. На количество потребляемого масла влияет целый ряд факторов, включая качество и вязкость используемой моторной жидкости.

Уровень потребления масла мотором будет достигать максимальных отметок при агрессивной и активной езде, а также при высоких скоростях. Плюс дополнительно будут изнашиваться поршневые кольца, сами поршни и стенки цилиндров.

Старайтесь ездить размеренно, не перегружать двигатель без острой необходимости. Иначе менять расходники придётся значительно чаще, чем указано в руководстве по эксплуатации.

Ещё одним актуальным вопросом является то, сколько масла в двигателе «Лады Калины». От этого напрямую зависит количество приобретаемой смазки. С учётом промывки его потребуется в 2 – 3 раза больше.

Количество масла на двигателе «Лады Калины» объёмом 1,6 литра и на 8 клапанов составляет 3 л. Ориентируйтесь по отметкам на щупе, поскольку реальное количество заливаемой смазки несколько отличается от того, что указано в спецификациях мотора.

Залив необходимый объём масла в двигатель, проверьте уровень щупом. Масляная плёнка должна находиться ровно между минимальной и максимальной о и «Max»).

«Лада Калина» по мере эксплуатации будет расходовать рабочую жидкость, потому периодически обязательно проверяйте уровень и добавляйте недостающее количество. Если приближается срок замены смазки, её потребуется максимально в полном объёме слить, чтобы залить свежий состав. Часть всё равно останется в системе.

Электросхемы ВАЗ 2106 отдельных составляющих

Ниже представлены схемы проводки ВАЗ 2106 в цветных фото и картинках. Каждая система оснащается планом электрооборудования, позволяющим выполнять соединение проводов и подключать электрические приборы.

Электросхема соединений генератора

Обозначение компонентов проводки генераторного узла:

• 1 — АКБ;
• 2 — генераторная установка «шестерки»;
• 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
• 4 — замок;
• 5 — пластиковый модуль с предохранительными элементами;
• 6 — контрольный световой индикатор, определяющий заряд АКБ;
• 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:

• 1 — стартерное устройство автомобиля;
• 2 — АКБ;
• 3 — генераторная установка;
• 4 — замок зажигания.

Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — генератор;
• 7 — АКБ.

Схема бесконтактной СЗ на «шестерке»

• 1 — АКБ;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — коммутатор;
• 6 — датчик-распределитель;
• 7 — свечи.

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010

• 1 — концевое переключательное устройство карбюраторного агрегата;
• 2 — непосредственно сам клапан двигателя;
• 3 — модуль, использующийся для управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутаторное устройство;
• 6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и аварийной сигнализации

• 1 — световые устройства поворотных огней, установленные в передних оптических приборах;
• 2 — АКБ;
• 3 — генераторный узел авто;
• 4 — боковые поворотные огни, расположенные на передних крыльях;
• 5 — главный монтажный модуль с предохранительными элементами;
• 6 — вспомогательный управляющий блок с предохранительными устройствами;
• 7 — замок зажигания;
• 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
• 9 — переключательное устройство для активации и отключения поворотных огней;
• 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
• 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
• 12 — световые устройства указателей поворотных огней в задней оптике.

Схема включения звуковых сигналов

Описание основных элементов этой составляющей электросхемы:

• 1 — звуковые устройства, использующиеся для воспроизведения импульсов;
• 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
• 3 — переключатель звуковых импульсов;
• 4 — монтажный модуль с предохранительными элементами;
• 5 — генераторная установка ВАЗ 2106;
• 6 — АКБ.

Схема включения электродвигателя отопителя

Обозначение элементов системы активации электромотора отопительного узла:

• 1 — электрический моторчик отопительной системы;
• 2 — дополнительный резисторный элемент;
• 3 — переключательное устройство электрического мотора печки в салоне машины;
• 4 — предохранительный модуль;
• 5 — замок;
• 6 — генераторный узел;
• 7 — АКБ.

Пропало давление масла на приоре

ignat 93 писал(а):

пригнал машину с СТО (автоваза). как и предпологал в поддоне был лед . я поддерживаю насчет масла но дело в том что машина пока на горантии . обвинили меня — я мало ее грею и мало езжу — оброзуеться каньденсат . грел нормально вроде . ну до 60-70 гдето . вобщем заменили фильтр и масло за мой счет ! с меня сделали идиота . один из работников пробалтался что я не первый в эти морозы и зто болячка еще и на приорах ! после 2 ТО машину к ним гонять не буду (разачерован). буду сам менять масло и фильтра — походу хрень там ставят!! Smile к примеру на ваз 21103 токих проблем не когда не было .

Похоже это и мой случай. Масло Лукойл GENESIS ARMORTECH, 5W40,летом залито в Приору, пробег на нем около 1,5тыс. заливал сам.Недавно были морозы, около -20, Без выезда, прогрели авто ( минут 15-20), заглушили, потом несколько дней не заводили. Когда стали заводить, постоянно стала гореть лампа давления масла, затрещали гидрики. После снятия масляного фильтра, при прокручивании стартером ( ДПКВ отключили), масло с насоса не пошло. Когда искали причину пропажи давления, сняли фильтр и по маслу , которое вылилось на фильтр, ничего необычного не заметил, масло как масло. Поставил новый фильтр , и с ним ничего не продавило ( как не лилось наружу без фильтра, так и не пошло) На галстуке утащили авто на яму, в гараж

Отогрели поддон 2кВт феном, чтобы посмотреть пойдет ли наружу масло при прокручивании стартером, сняли фильтр. До запуска, все масло, которое вылилось на фильтр из системы, было в каплях воды. Потом крутанули стартером, масло пошло наружу. Поставили фильтр, запустили движок и минут через 5-10, гидрики прокачались и перестали тарахтеть.

Основные причины загорания контрольной лампы давления масла

Итак, сигнальная лампа обычно загорается после запуска мотора или при его работе на холостых оборотах. Причин этого явления может быть несколько, но главное понять и принять для себя, что это должно стать сигналом о наличии каких-либо неисправностей. Поэтому нужно принимать соответствующие меры, чтобы не усугубить ситуацию. В любом случае, если моргает лампа, значит, нужно выявить неисправность и сделать все для ее устранения в самое ближайшее время.

В ряду основных причин загорания индикатора можно выделить следующие:

Пониженное давление смазки в системе. Это одна из наиболее распространенных причин, но и сегодня встречаются владельцы, которые упорно не замечают следов подтекания масла или не заглядывают в подкапотное пространство. Почему падает давление — спросите Вы? Потому что масло постепенно уходит из системы

Поэтому следует обращать внимание на любые пятна на двигателе или под машиной на месте ее стоянки. Не забывайте, что, просто долив смазки в систему, Вы не решаете проблему, а лишь на некоторый срок забываете о ней. Еще одна причина мигания контрольной лампы связана с использованием некачественных масляных фильтров. Какая-то часть смазки остается в них даже в том случае, когда Вы остановили работу мотора

Если фильтр сомнительного качества, то он не задерживает масло, а оно напрямую стекает в картер. Таким образом, происходит периодическое падение давления.

Какая-то часть смазки остается в них даже в том случае, когда Вы остановили работу мотора. Если фильтр сомнительного качества, то он не задерживает масло, а оно напрямую стекает в картер. Таким образом, происходит периодическое падение давления.

• Недостаток смазки может быть связан с выходом из строя редукционного клапана. Он должен быть в закрытом положении, если уровня давления в системе недостаточно. Однако, когда клапан выходит из строя или его заклинивает, то создаваемого давления недостаточно, что и приводит к загоранию контрольной лампы.
• Еще одна причина — неисправный датчик давления. Он напрямую связан с работой контрольного индикатора, поскольку соединен с ним одним и тем же проводом. Как только давление приходит в норму, должно происходить размыкание контактов, вследствие чего индикатор должен потухнуть. Этого как раз таки и не произойдет, если сам датчик стал неисправен.
• Сигнализатор также начинает моргать, если забивается сетка масляного насоса. Она играет роль препятствия на пути частиц грязи, металла, пыли и любых других нежелательных элементов, которые приводят к износу помпы. Если масло не грязно, а нормального качества, то оно свободно проникает сквозь сеточку. При его загрязнениях в системе не создается необходимого давления, что и приводит к загоранию контрольной лампы. Чаще всего эта причина обнаруживает себя на холодном двигателе, поскольку по мере его прогревания смазка становится более жидкой и проходит через сетку гораздо легче.
• Может также выйти из строя непосредственно масляный насос. Именно он создает приемлемый уровень давления во всей системе. Если этого не происходит, то замыкаются контакты датчика, что и приводит к появлению сигнального индикатора на панели. Поэтому в данном случае придется демонтировать масляный поддон и насос для устранения неисправности.

Нет Давления масла в моторе(((( — Сообщество «Лада Приора (Lada Priora Club)» на DRIVE2

Всем снова здрасти…Писал я как то тут недели 2 назад про давление масла в приоре…вообщем я скопировал все то что я написал ранее:Народ всем привет.Вообщем такова проблема, перебрал мотор 21126,поменяны поршни на стк, блок точился, колено не трогалось сказали норм.вкладыши новые, насос и маслоприемник новые, масло Мотюл 10/40,голова не ремонтировалась, кроме заменой колпачков и притиркой клопанов.И после всего этого при прогреве до 60 град. начинает мигать маслянка, на холодную все норм…Давление еще не мерил но и без него понимаю что на горячую оно пропадает.Что делать, незнаю.Помогите. Как то так.Теперь я расскажу что происходило и происходит сейчас.

Перебрал мотор по новой, все чисто и было продуто, каждый канал, до сборки и перед сборкой, датчик новый, гидрокомпенсаторы новые…практически новый мотор, только с очень большими дырками…теперь на 60 градусах маслянка не начинает мигать, она тупо загораеться, именнно 60 градусов…Новые гидрокомпенсаторы не прокачиваются и не хотят, нет давки…Мерили мех.датчиком, что на холодную, что на горячюю, что под нагрузкой 0,5,но есть вероятность что датчик заболел…зара привезут другой датчик и помериим …если так и останеться то я не знаю что мне делать, как только спалить все*(((((

Причины плохого давления в двигателе

Тут может быть несколько причин. Наиболее распространенные такие:

1. Уровень масла в моторе ниже, чем должен быть, а потому оно не полностью поступает в систему.

Вот так уходило масло в машине редакции. Через уплотнительное кольцо щупа масла.

Треснул маслоприемник. Через такую трещину в систему поступает воздух, и вязкое масло не может доходить до узлов и датчиков. Плохо работает масляный насос из-за изношенности деталей. Есть потери масла в системе смазки.

Нерабочий фильтр очистки масла.

Масло разжижено. Требуется замена, подробнее о выборе масла на 16-ти клапанный двигатель ВАЗ-2112 мы уже писали.

Также лампочка может загореться в том случае, когда поломался датчик давления масла или с него просто соскочил провод. В таком случае надо перестраховаться, и всё перепроверить.

Низкий уровень масла в двигателе

Масло не может засасываться масляным насосом. На выходе в таком случае будет воздух. В моторе ВАЗ-2112 маслоприемник расположен в самой низкой части картера, чтобы всегда быть погруженным в масло.

Если не производить регулярно доливку масла и не контролировать его уровень, то это может негативно сказаться на работе мотора. Также масло потеряет свои свойства. Оно не сможет омывать трущиеся детали, а также будет выпадать на них в виде осадка. Особенно густая смесь будет забивать сетку маслоприемника, не давая ему возможности всасывать полноценно масло.

Выход в данной ситуации – постоянно следить за уровнем масла и доливать его. Также надо в соответствии с регламентом производить полную замену масла. Не рекомендуется на одном масле ездить более 15 000 километров. Замена масла на ВАЗ-2112 должна производиться через каждые 10 000 – 15 000 км пробега.

Треснул маслоприемник (забит)

Чистка забитого маслоприёмника

Между насосом и маслом располагается маслоприемник. Когда он треснет, то в трубке происходит разряжение, и масло не может поступать в систему. Причиной такой поломки может стать вибрация двигателя, в результате чего и образуется трещина. Она может в процессе эксплуатации увеличиваться, забирая всё меньше и меньше масла. Также причиной этого может стать заводской брак. Тут потребуется произвести полную замену детали.

Рекомендуем: Возможные неисправности и их самостоятельное устранение на автономных отопителях Eberspacher

Поломка масляного насоса

Течь масла с масляного насоса

В таком варианте насос будет закачивать в систему масла меньше, чем ему может потребоваться. В результате давление в системе не будет достаточным. Особенно заметно это будет при пуске мотора.

Потери в системе смазки

Чтобы масло равномерно распределить между всеми узлами, которые потребуют смазки, одного насоса будет недостаточно. Тут потребуется слаженная работа и других частей. Среди таких отметить можно:

1. Масляные форсунки.
2. Вкладыши коленвала.
3. Зазоры в месте крепления масляного фильтра.
4. Разбитая втулка на балансировочном валу.

Разжижение масла

Так как жидкое масло проходит через все щели, которые есть в системе, то насос не может создать в ней достаточного давления. Такая непригодность масла может наступить по причине того, что оно теряет свои эксплуатационные свойства. У него перестают работать присадки, и оно дополнительно может разжижаться бензином.

Поломка масляного фильтра

В разрезе в прямом смысле слова. Посмотрите сколько грязи он отфильтровал. Вот и ответ на вопрос о его роли!

В фильтре есть клапана и элемент, который очищает масло. Когда последний забивается при эксплуатации грязью, то он не может уже пропускать через себя масло. Тогда помогает ему перепускной клапан. Он в нормальном состоянии находится в закрытом положении. Когда фильтр забивается, масло начинает проходить через клапан. Но если клапан зависает в закрытом положении, то маслу неоткуда браться в системе. В таком случае начинается масляное голодание мотора. Выход из данной ситуации – своевременная замена масла и фильтра.

О присадках и свойствах масел для поднятия давления в системе

Некоторые автолюбители интересуются, существует ли моторное масло, которое увеличивает давление в системе. Скорее речь идет о специальных добавках, улучшающих его характеристики. Основным результатом от использования таких составов (например, СУПРОТЕК) можно назвать восстановление прежних параметров рабочих процессов в двигателе. Изношенные постоянным трением поверхности рабочих деталей и механизмов поршневой группы частично восстанавливаются, возрастает их маслоудерживающая способность. В результате возрастает эффективность сгорания топлива и улучшается компрессия двигателя. Многие масла содержат специальные присадки, которые направлены на то, чтобы снизить потребление двигателем смазки.

На этом будем заканчивать сегодняшний материал. Впереди нас ожидает много интересных статей из области обслуживания двигателя и автомобиля вообще. Поэтому подписывайтесь на наши обновления, чтобы в дальнейшем получать полезную рассылку. Пока!

Схема и устройство двигателя

Многие автомобилисты знают устройство главного силового агрегата, но не все его помнят. Для того чтобы понять, как происходит сам процесс напомним, как устроен двигатель.

Схема устройства двигателя

1 — канал в блоке цилиндров подачи масла в масляную магистраль головки цилиндров; 2 — канал в головке цилиндров; 3 — патрубок отвода картерных газов в корпус воздушного фильтра; 4 — крышка маслоналивной горловины; 5 — патрубок вытяжного шланга; 6 — патрубок отвода картерных газов в задроссельное пространство; 7 — масляная магистраль в головке цилиндров; 8 — распределительный вал; 9 — канал подачи масла к подшипнику распределительного вала; 10 — датчик указателя давления масла; 11 — редукционный клапан; 12 — канал подачи масла из фильтра в главную масляную магистраль; 13 — ведущая шестерня масляного насоса; 14 — ведомая шестерня масляного насоса; 15 — канал подачи масла от насоса к фильтру; 16 — противодренажный клапан; 17 — фильтрующий картонный элемент; 18 — масляный картер; 19 — маслоприемник; 20 — сливная пробка; 21 — перепускной клапан; 22 — масляный фильтр; 23 — канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 — канал подачи масла к коренному подшипнику коленчатого вала; 25 — главная масляная магистраль

Как происходит смазка двигателя (схема и пояснение)

Схема циркуляции смазки по двигателю

Итак, когда рассмотрен вопрос устройства двигателя, можно перейти непосредственно к рассмотрению смазки. Сама система считается комбинированной.

При помощи давления смазываются: коренные и шатунные вкладыши коленчатого вала, распредвальные опоры, стенки цилиндров (при помощи разбрызгивания), поршни и маслосъёмные кольца, непосредственно распредвал, клапана и толкатели.

Масляный насос расположен внутри двигателя, и сверху видна только закрывающая крышка. Привод маслонасоса – механический, принудительный.

Схематическое изображение циркуляции масла

практическое руководство

Рекомендация

Если при работе прогретого до ра­бочей температуры двигателя на холостом ходу загорается лампа аварийного давления масла, следу­ет убедиться, что:

а) уровень масла в поддоне картера двигателя соответствует норме;

б) в двигатель залито масло в соответствии с заводской инструкцией по эксплуатации;

в) исправен датчик давления масла и его провод не замкнут на «массу». Целостность изоляции провода датчика проверяют визуально. Для проверки самого датчика заменяют его заведомо исправным и запускают двигатель. Если контрольная лампа продолжает гореть, значит, датчик исправен;

г) из двигателя не доносятся посторонние звуки (стуки, скрежет), свидетельствующие о проворачивании шатунных или коренных вкладышей или неисправности масляного насоса.

Для выполнения работы потребуется манометр.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы.

2. Запускаем двигатель и прогреваем его до рабочей температуры.

3. Заглушив двигатель, снимаем датчик аварийного давления масла.

4. Заворачиваем в посадочное отверстие датчика наконечник манометра.

5. Запускаем двигатель и проверяем давление масла на холостом ходу при частоте вращения коленчатого вала около 5 400 мин-1.

У исправного, прогретого до рабочей температуры двигателя давление масла на оборотах холостого хода должно быть не менее 196,2 кПа (2 бар), а давление масла на высокой частоте вращения коленчатого вала 441,3-637,4 кПа (4,5-6,5 бар). Если давление ниже нормы, то двигатель нуждается в капитальном ремонте. Если давление масла при высокой частоте вращения коленчатого вала выше нормы, вероятно, неисправен предохранительный (редукционный) клапан масляного насоса.
