Как снять замок зажигания форд фокус 2 рестайлинг

Ремонт замка зажигания и замена контактной группы.

Всем ДВС!
С недавнего времени, буквально пару месяцев назад, с очень редкой периодичностью стал подклинивать замок зажигания.

Виновник торжества.

Ключ попросту не переводился в первое положение, стоило вытащить ключ и вставить обратно, как все становилось нормально. Тогда я не придавал особого значения этому, а зря.
И вот недавно ключ вновь отказался повернуться в первое положение. И это стало происходить гораздо чаще.
И когда в очередной раз, я вновь вытащил ключ, почему-то я решил воспользоваться wd-40 в надежде что назойливое подклинивание пройдёт. И оно прошло, только до того момента, пока я не заглушил машину и не вытащил ключ.
После чего, при попытке завести машину, замок напрочь отказывался поворачивать в какое либо положение. Не смотря на все мои попытки, а их было не мало. Вдобавок ко всему, руль заблокировал.
Вот ведь засада…
А ведь нужно было просто разобраться в вопросе, открыть браузер и поискать информацию… Нет же, лень всему виной.
В итоге, выяснил что это довольно распространённая ситуация. И я не первый кто с таким сталкивался, и это радует. Значит вопрос решаем.
Замок, а точнее саму личинку, можно перебрать с помощью ремкомплекта.
Либо купить б/у замок с ключами, но тогда нужно будет переставить чипы из своих ключей, для того чтобы иммобилайзер не ругался.
Ну или привязывать новые ключи к своему иммобилайзеру, что дорого.
Я решил что починить свой замок будет оптимальным выбором. Но не решился делать это сам, нашёл контору которая занимается такими случаями. Они мне объяснили что с таким сталкиваются каждый день.
Ок.
Но чтобы привезти замок, его нужно снять, а тут ещё и руль замкнуло.
Путем не хитрых манипуляций все же удалось снять замок, без снятия руля.
Для этого нам понадобится :
Открутить нижний кожух торксами т20 и т25;
Снять верхний кожух;
Открутить два болта крепления подрулевых переключателей- находятся сверху, прикрывают я верхним кожухом. ;
Снизу, также открутить два болта крепления замка к подрулевым переключателям;
Далее, берём отвёртку и небольшой молоток или нечто похожее. И с помощью этих инструментов необходимо открутить два срывных болта слева и справа от руля, прямо за переключателями. Их видно, они похожи на заклёпки.
После всего этого, отсоединяем все фишки разъёмов которые там увидите.
Корпус с переключателями максимально продвигаем к рулю. Теперь сам замок, его необходимо тянуть на себя (к рулю), и немного вниз, чтобы он выше из паза на рулевой колонке. Замок будет идти туго, нужно приложить усилие, аккуратно не сломав пластиковый корпус переключателей.
Спустя пару попыток замок у меня в руках.
Дальше, можно завести машину через контактную группу и кольцо иммобилайзера.
Для этого ключ необходимо поднести к к кольцу и чем-то плоским провернуть контактную группу.

Таким образом запускал двигатель.

Всё, можно ехать.
Отвёз замок в ремонт, где меня не обрадовали. Поскольку замок не поворачивается ни в одно положение, то и разобрать его не представляется возможным. Т.к для этого замок нужно перевести во второе положение и снизу вдавить металлический стержень, в специальное отверстие. После чего, личинка легко вытаскивается.
Пришлось искать замок в сборе, с ключами. Обзвонил все разборы города, нашел, купил. Приезжаю обратно в ремонтную, а мой замок уже чинят. Говорит получилось разобрать. Что за люди? Ну позвони, скажи что получилось.
Ладно, это другая песня.
В итоге, мне перебрали мой замок, по моей просьбе изготовили новые ключи ( просто выточили и заменили жало на обеих ключах) с сохранением моих чипов.
Так и вышло, мой замок сделали, на руках второй б/у, его решил отвезти и сдать обратно на следующий день.
Вроди бы все хорошо, все работает.
Но вот не задача, приборка начала глючить- при включении зажигания, когда ключ во втором положении, стрелки уровня топлива и температуры стояли мертво, вдобавок горел чек и красная стрелка индикатор переключения передач, а также не сразу включалась магнитола.
И вновь на поиски информации в интернете.
Погуглив выяснил, что причина в контакной группе замка зажигания. Видимо я ее повредил при снятии, или же просто износ. Сначала начал искать новую и нашел, каталожный номер 1677531 цена около 600р. Но как оказалось это для Мкпп. На Акпп идет другая 1677532, синего цвета, у неё немного продолговатый корпус. Ставилась эта группа как фокусы, так и на фьюжены, а также на мондео до 2010. Так что если у кого то случится подобное, ищите в каталогах этих моделей. И ценник в три раза дороже чем на мкпп.
И вот тут, мне на помощь пришел замок, который я хотел отвезти и сдать обратно на разбор. Он был снят как раз таки с фокуса на автомате.
��
Благополучно переставил контактную группу, и наконец-таки убедился в исправности всех систем. Все работает, замок не клинит, глюков нет.
Вот такая эпопея случилась. Надеюсь кому нибудь будет полезен этот пост. Все добра!
P. S. Замок с разбора в продаже, в барахолке.

Снятие и установка выключателя (замка) зажигания Ford Focus 2 2005-2008

Выключатель (замок) зажигания установлен на рулевой колонке и закреплен двумя болтами с самосрезающимися головками, поэтому для его замены необходимо удалить болты зубилом или высверлить их электродрелью. Выключатель (замок) зажигания можно поменять, не снимая рулевую колонку, но для удобства вы можете ее снять (см. «Снятие и установка рулевой колонки»).

Вам потребуются: пассатижи (лучше сварочный зажим), зубило, молоток, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите подрулевые переключатели в сборе с соединителем (см. «Замена подрулевых переключателей»).

3. Отожмите отверткой фиксатор антенного блока иммобилизатора…

4. …отведите блок в сторону…

5. …сожмите фиксатор колодки…

6. …отсоедините колодку от блока и снимите антенный блок иммобилизатора.

7. Сожмите фиксатор и отсоедините колодку жгута проводов от контактной группы выключателя, см. «Замена контактной группы выключателя (замка) зажигания».

8. Выверните правый болт крепления выключателя, нанося удары молотком через зубило по касательной против часовой стрелки.

9. Сварочным зажимом (или пассатижами) выверните левый болт крепления…

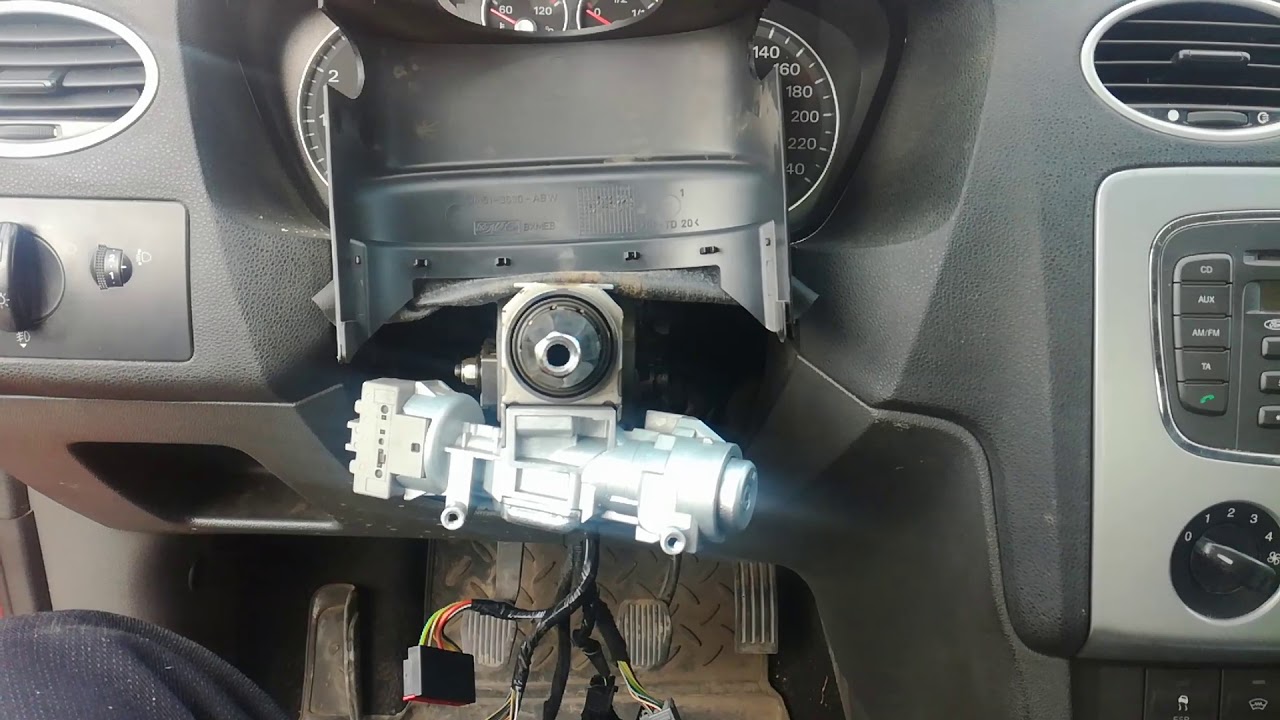

10. …и снимите выключатель (замок) зажигания в сборе с контактной группой.

Как правильно снять замок зажигания на Форд Фокус 2 дорестайлинг?

Форд Фокус 2 до рестайлинга: как снять замок зажигания

Привет! Меня зовут Алексей Ковалев, и я эксперт по автомобилям и автомеханике. В этой статье я расскажу вам о том, как снять замок зажигания на автомобиле Форд Фокус 2 до рестайлинга.

Подготовка

Перед тем, как приступить к снятию замка зажигания, важно обеспечить безопасность и правильно подготовиться. Вот несколько шагов, которые я рекомендую выполнить перед началом работы:

• Убедитесь, что автомобиль находится на ровной и устойчивой поверхности.
• Отсоедините клемму отрицательного полюса аккумулятора для предотвращения случайного возникновения электрических разрядов.
• Соберите необходимые инструменты и материалы, такие как отвертка, ключи и смазка для замков.

Снятие замка зажигания

Теперь, когда вы подготовлены, можно приступать к снятию замка зажигания. Вот пошаговая инструкция:

1. Снимите панель приборов вокруг замка зажигания. Обычно это делается с помощью отвертки, сняв крепления и аккуратно оттянув панель вверх.
2. Отсоедините разъемы электрических проводов, подключенных к замку зажигания. Если разъемы кабелей застряли, используйте плоскогубцы для их аккуратного вытаскивания.
3. Ослабьте или снимите крепежные болты или гайки, которые фиксируют замок зажигания на месте. Обычно замок крепится к рулевой колонке с помощью двух или трех крепежных элементов.
4. Аккуратно выньте старый замок зажигания из рулевой колонки.

Установка нового замка зажигания

После того, как старый замок зажигания снят, можно перейти к установке нового. Вот несколько шагов, которые следует выполнить:

1. Вставьте новый замок зажигания в рулевую колонку и убедитесь, что он надежно фиксируется.
2. Закрепите замок зажигания на место, затянув крепежные болты или гайки.
3. Подключите электрические провода к соответствующим разъемам.
4. Установите панель приборов обратно на место, аккуратно надевая ее на крепления и фиксируя.

На этом процесс снятия и установки замка зажигания на Форд Фокус 2 до рестайлинга завершен. Помните, что для того, чтобы избежать повреждений и обеспечить надежность работы замка зажигания, следует выполнять все действия аккуратно и внимательно.

Часто задаваемые вопросы

1. Как снять замок зажигания на Ford Focus 2 до рестайлинга?

Для снятия замка зажигания на Ford Focus 2 до рестайлинга вам потребуется следовать этим шагам:

1. Отключите отрицательный клеммный зажим аккумулятора и подождите несколько минут перед началом работ, чтобы предотвратить возможность активации подушки безопасности.
2. Удалите руль, сняв штурвал и отключив электрическую проводку, связанную с кнопками на руле.
3. Снимите панель приборов, открутив все необходимые винты и отсоединив соединительные штепсели.
4. Отсоедините старый замок зажигания, отключив все провода и штеккеры, которые к нему подключены.
5. Установите новый замок зажигания, подкрутив все крепления и подключив все провода и штеккеры, которые к нему относятся.
6. Соберите все компоненты обратно в обратном порядке.

2. Какова цена замены замка зажигания на Ford Focus 2 до рестайлинга?

Цена замены замка зажигания на Ford Focus 2 до рестайлинга может варьироваться в зависимости от многих факторов, таких как регион, мастерская и стоимость запчастей. Обычно замена замка зажигания будет стоить примерно от 3000 до 7000 рублей.

3. Как определить неисправности замка зажигания на Ford Focus 2 до рестайлинга?

Если у вас возникли проблемы с замком зажигания на Ford Focus 2 до рестайлинга, вы можете определить неисправности по следующим признакам:

• Ключ не вращается или не вставляется полностью в замок.
• Зажигание не включается или не выключается при повороте ключа.
• Индикаторы на приборной панели не горят или горят неправильно.
• Неисправность блокировки рулевой колонки.
• Проблемы с запуском двигателя.

4. Можно ли самостоятельно снять замок зажигания на Ford Focus 2 до рестайлинга?

Снятие замка зажигания на Ford Focus 2 до рестайлинга требует определенных навыков и инструментов, поэтому рекомендуется доверить эту работу профессиональному механику или автосервису. Ошибки при самостоятельном снятии замка зажигания могут повредить или испортить другие системы автомобиля.

Ford Focus II — снятие и замена замка зажигания

Произвести снятие и замену замка зажигания может почти любой владелец Ford Focus II. Для этого достаточно понимать устройство детали и последовательность действий. Чаще всего это необходимо при поломке и замене личинки замка зажигания, окислении соединений, разрушении изоляции проводки.

Функции и неполадки замка зажигания

Рассмотрим функции, выполняемые замком:

• Осуществление коммутации при подсоединении и отсоединении электросистем автомобиля к АКБ;
• Подсоединение и отсоединение первичной (слаботочной) цепи зажигания к батарее;
• Временное подсоединение стартера к электросистеме при запуске мотора;
• Работа электропотребителей при незапущенном моторе – магнитолы, сигнализации, фар и так далее;
• Обеспечение блока руля при незапущенном двигателей.

Замок зажигания является довольно простым элементом, так что имеющиеся в нем проблемы будут стандартными. Среди них:

• Оплавление/окисление контактов. Это может иметь место в связи с попаданием на соединения влаги, ростом напряжения в электроцепи машины, механическим повреждением в результате разрыва или старения.
• Повреждение изоляции проводки или контактов. Снятие замка потребуется при разрыве или старении изоляции, которая сохнет и осыпается. Зачастую определить данную проблему возможно в результате отказа ряда электроприборов, которые имеют связь между собой.
• Проблемы с личинкой замка. Чаще всего это обыкновенное механическое повреждение в связи с износом и старением. Ключ в замке может заклинить, проскакивать. Внутрь конструкции могут попасть небольшие частицы или грязь. При умеренном износе личинки возможен ремонт, но чаще требуется установка новой детали.
• Износ внутренних элементов. Зачастую это происходит в результате эксплуатации, когда детали изнашиваются, что приводит к их некорректной работе или поломке. Необходимо разобрать замок зажигания Форд Фокус 2 и полностью заменить личинку или весь замок.
• Поломка ключа. Эта проблема бывает редко, но вероятность имеется. Ключ также может быть деформирован или поврежден. Нужно использовать запасной ключ или снять замок зажигания и установить новый.

Снятие замка зажигания Ford Focus II

Замена катушки зажигания или замка осуществляется в несколько этапов. Перед началом работ необходимо запастись отверткой с крестовой битой, тонким шилом и мультитестером для диагностики состояния электроцепи. Шило потребуется, если придется менять контактную группу. Им можно поддеть и убрать стопорное кольцо, чтобы снять катушку и сердцевину.

Работа по снятию замка выполняется в следующей последовательности:

• Снимаем минусовую клемму от АКБ;
• Демонтируем защиту рулевой рейки, выкрутив крепежные болты, размещенные под рулем;
• С помощью отвертки отжимаем фиксатор антенной системы иммобилайзера, выводим его в сторону, без отключения проводки;
• Устанавливаем ключ в первую позицию;
• Вставляем в размещенное снизу корпуса замка отверстие штифт, далее нажимаем на фиксатор;
• Крепление цилиндра детали высвободится, после чего можно легко вытащить замок.

Последующие ремонтные процедуры будут зависеть от имеющихся неполадок. Следует непременно вымыть все детали замка и промазать их. Сзади узла находится контактная группа, которую нужно демонтировать и продиагностировать износ. Она закрепляется на двух защелках.

Проверяем состояние щеточек и меняем изношенные, если есть такая необходимость. Так или иначе, требуется прочистить замок от грязи. Разборку следует выполнять аккуратно, ведь в конструкции содержится множество небольших элементов и пружин. Сборка конструкции и монтаж замка на место выполняется в обратной последовательности.

Замена личинки замка зажигания

Проблема клина замка зажигания на Фокусах не является редкостью. Если личинка вышла из строя, перед ее заменой нужно иметь уверенность в своих силах. В противном случае, лучше обратиться за помощью к профессиональным специалистам.

До начала любых работ с замком зажигания следует отсоединить питание аккумулятора. Также любая личинка замка идет без ключа в комплекте. То есть, подгонка узла осуществляется индивидуально под ключ вашего автомобиля. Высверливание личинки – один из простейших способов, но использовать его необходимо только в самых сложных случаях, если стандартная методика извлечения не может быть использована. Последовательность действий будет следующей:

• Вооружившись торцовым ключом, необходимо выкрутить крепежные болты, а затем демонтировать нижний декоративный элемент под рулевой колонкой. Используя отвертку, выкручиваем и отжимаем защелки, чтобы убрать накладку;
• Верхний кожух можно демонтировать частично, убрав его под панель приборов. Если руль заблокировался в дороге, можно просто выбить нижний элемент замка и достать пружину, удерживающую блокиратор. Тогда вы сможете доехать до ближайшей станции технического обслуживания;
• Для демонтажа личинки замка придется убрать руль. Для этого выкручиваем рулевое колесо на 90 градусов. Используя торцевой ключ на 5.5 нужно открутить крепежные болты;
• Отсоединив три защелки, удаляем подушку безопасности вместе с кнопкой клаксона;
• Далее мы получаем доступ к основному винту на 24, который удерживает руль – его нужно выкрутить, после чего можно убрать рулевое колесо;
• Используя скотч, закрепляем кожух часовой пружины и посредством отвертки достаем центральную втулку. Далее открепляем защелки, на которых удерживается переключатель зажигания, и вытаскиваем его;
• Подрулевые переключатели можно демонтировать путем отжатия сверху защелок и отключения разъемов. Достаточно отвести их в стороны, чтобы они не препятствовали дальнейшим действиям;
• Используя ключ TORX, выкручиваем сзади замочной конструкции крепление PATS и полностью убираем его с корпуса личинки;
• Убираем корпус часовой пружины, изначально вытащив две защелки, а затем отсоединяя разъем.

Подготовительные работы окончены, и теперь можно осуществить высверливание личинки замка зажигания. Нужно отметить, что стопор, доступ к которому открыт сбоку корпуса замка, можно оставить на своем месте. Достать его не получится, так как личинка с тыльной стороны закреплена стопорной защелкой.

Переходим к сверлению. Вымеряв расстояние в 3 миллиметра ниже замочной скважины, берем сверло на 3 мм. Высверлить необходимо также на глубину в 3 мм. Далее берем сверло на 10 миллиметров, и теперь уходим на глубину в 38 миллиметров. После этого с помощью небольшого молотка выстукиваем личинку, чтобы штифты выпали из своих мест. Установив личинку во вторую позицию, нажимаем на нее отверткой и достаем. Далее можно выполнить монтаж новой личинки замка в зажигание, совершив сборку в обратном порядке.

Вытащить этот элемент конструкции замка зажигания можно и без сверления. Как и в упомянутой работе, нужно разобрать рулевую колонку. Когда доступ к корпусу зажигания будет получен, нужно отыскать на корпусе фиксатор и нажать на него. После этого можно выкрутить личинку и достать ее, но нужно понимать, что эта процедура актуальна лишь в случае, если деталь не имеет серьезных повреждений, и ее можно открутить.
