025. Замена передних ступичных подшипников. (+запрессовыватель)
Следующим этапом будет замена передних ступичных подшипников.
Ступичные фирмы SKF, номер VKBA1355.
Приступим.
Так как меняю не только ступичные, но и много всего всякого, от поворотных кулаков уже было отсоединено всё что только можно было за исключением провода датчика ABS. Отключить его необходимо поскольку так будет намного удобнее, можно будет взять кулак и на верстаке с ним делать всё что угодно. Чтоб отключить провод датчика нужно найти то место где он через резиновую заглушку входит в арку. После этого аккуратно тянем за провод и заглушка вылезает, а за ней нужный нам разъём.
Разъединяем его и всё, кулак свободен.
Затем я установил кулак ступицей вниз уперев кулак в два бруска, так чтоб ступицу можно было выбить. Для выколачивания я взял старый рулевой наконечник (он как нельзя кстати подошёл по размерам).
Вставляем
Легкими уверенными ударами по наконечнику ступица выходит с половиной внутренней обоймы подшипника.
Дальше нужно снять ту самую половину внутренней обоймы подшипника со ступицы. Я зажал ступицу в тиски.
Теперь в границу между ступицей и обоймой
вставляем что-нибудь (я выбрал старый нож) и ударами молотком по ножу пытаемся сделать щель между ступицей и обоймой. (В промежутках между ударами молотка необходимо вращать ступицу чтоб обойма снималась равномерно)
Когда нож уже начал проваливаться в щель, я взял стамеску и с её помощью продолжал.
Когда уже и стамеска (её острая часть) стала проваливаться в щель,
я поставил стамеску боком и стал ударять по её ребру.
После всего этого обойма сошла.
Теперь нужно из поворотного кулака извлечь сам подшипник.
Здесь я уже немного сдвинул подшипник с места
Для удаления подшипника я пользовался куском трубы (наставлял её на подшипник) и кувалдой (ударял ею по трубе).
Кувалда на заднем плане

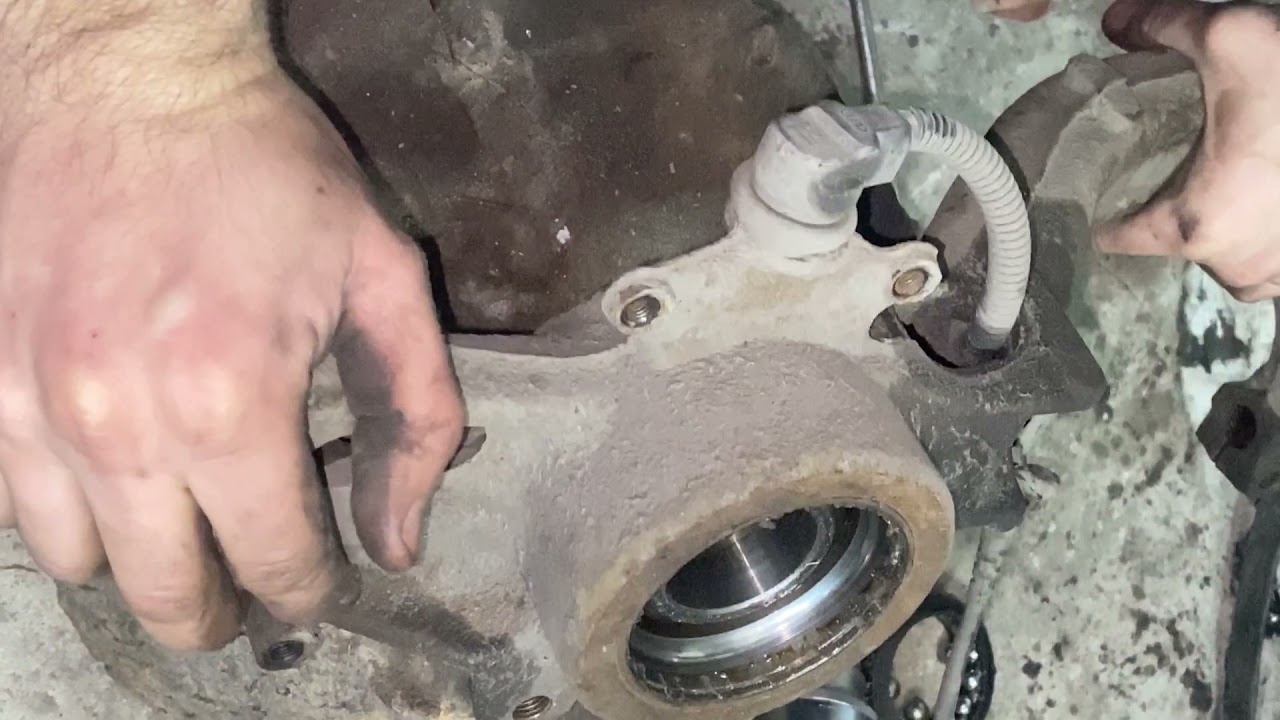

Подшипник вышел. Берём кулак и смотрим на поверхность посадочного места для подшипника. Желательно чтоб она была без коррозии, задиров и следов перекоса подшипника.
Далее, после извлечения старого подшипника нужно поставить новый. Для этого я, покумекав, из старых штуковин собрал "запрессовыватель". Вот он:
Эта конфигурация для запрессовывания самого подшипника
Установил в него кулак, следом подшипник (новый). Перед этим нужно посадочное место в кулаке и подшипник смазать маслицем, чтобы было всё "как по маслу".
Принцип действия в моём запрессовывателе мне кажется понятен будет всем. Вот он в действии:
Подшипник запрессован, но не до конца.
Нужно дожать его до упора в буртик. Для этого я выточил из металла шайбу (незафотал) и положил сверху на подшипник.
Дальше надо запрессовать ступицу в подшипник.
А эта конфигурация для запрессовывания ступицы в подшипник
Как быстро и просто заменить ступичный подшипник на Пассат Б5 1.8 своими руками
Как владелец автомобиля Пассат Б5 1.8, вы можете столкнуться с проблемой износа ступичного подшипника. Если после диагностики стало понятно, что необходимо его заменить, я расскажу вам о том, как сделать это самостоятельно. Однако имейте в виду, что данная процедура требует определенных знаний и опыта в автомобильном ремонте. Если вы не уверены в своих способностях, лучше обратиться к профессионалам.
Шаг 1: Подготовка
Перед тем как приступить к замене ступичного подшипника, необходимо подготовиться. Для этого вам потребуются следующие инструменты и материалы:
- Гаечный ключ и торцевые ключи
- Отвертки различных размеров
- Молоток
- Съемник ступицы
- Смазка для подшипника
- Новый ступичный подшипник
- Новые гайки ступицы
Проверьте наличие всех необходимых материалов перед началом работы.
Шаг 2: Снятие ступицы
Процесс снятия ступицы может оказаться сложным и требует внимательности. Вот пошаговая инструкция, как это сделать:
- Поднимите переднюю часть автомобиля с помощью подъемного крана или домкрата. Установите поддерживающие пояса, чтобы обеспечить дополнительную безопасность.
- Снимите колесо с той стороны, на которой вы планируете заменить подшипник.
- Отверните гайку ступицы, используя гаечный ключ и торцевой ключ.
- Освободите ступицу с помощью съемника ступицы.
- Отверните болты крепления ступицы, чтобы отсоединить ее от поворотного кулака.
- Снимите ступицу и подшипник с автомобиля.
Будьте осторожны и не повреждайте другие части автомобиля в процессе снятия ступицы.
Шаг 3: Установка нового подшипника
Когда ступица снята, вы можете приступить к установке нового подшипника. Следуйте инструкции ниже:
- Очистите поверхность, на которой будет устанавливаться новый подшипник.
- Нанесите небольшое количество смазки на внутреннюю часть ступицы, чтобы обеспечить легкое вращение.
- Установите новый подшипник на ступицу.
- Установите ступицу с новым подшипником на автомобиль и закрепите ее болтами крепления.
- Затяните гайку ступицы с помощью гаечного ключа и торцевого ключа.
Установка нового подшипника должна быть выполнена аккуратно и правильно, чтобы обеспечить надежность и безопасность вашего автомобиля.
Заключение
В данной статье я рассказал вам о замене ступичного подшипника на Пассат Б5 1.8 своими руками. Эта процедура может быть сложной и требует определенного опыта в автомобильном ремонте. Если вы не уверены в своих способностях, лучше доверьте замену подшипника профессионалам.
Как поменять передний ступичный подшипник на фольксваген пассат б5
Замена переднего подшипника ступицы на Volkswagen Passat B5
Замену подшипника ступицы переднего колеса на Пассате Б5 дорестайл вполне возможно выполнить в домашних условия и без спец приспособлений: съемников и прессов, используя лишь набором разнокалиберных трубочек, втулочек и цилиндриков.
Таким образом вам понадобится стандартный набор ключей, выколотка (одной из таких может быть старый рулевой наконечник), наставка и мощный молоток. Выбирая новые подшипники ступицы свой выбор можно остановить на SKF, номер VKBA1355 (1444 руб.).
Срываем болты на колесе и ступичный болт. Снимаем колесо, выдергиваем заглушку 1 и разъем 2 датчика абс.
Откручиваем гайки 3 и 4 и вынимаем рулевой наконечник и 2 верхних шарика. Откручиваем 2 болта из ямы. И снимаем суппорт и тормозной диск, суппорт подвешиваем на проволоке чтоб на тормозном шланге не висел.
Откручиваем ШРУС от коробки и вынимаем его.
Подставляем что-нибудь под поворотный кулак и выбиваем шарик нижнего заднего рычага, бьем оттуда по рычагу. Подставляем что-нибудь под передний нижний рычаг и выбиваем его ударом по поворотному кулаку, как показано стрелкой.
Поскольку прикипел то, пришлось снять вместе с рычагом.
Втулкой D42 выпрессовываем ступицу из подшипника. А втулкой D78 и кувалдочкой выпрессовываем подшипник из кулака с другой стороны.
Розбитый выпрессованый подшипник.
Запрессовываем новый подшипник ударами по кругу.
Утапливаем его до упора при помощи корпуса старого подшипника.
Подложив с другой стороны втулку под подшипник забиваем ступицу в него.
Ставим на место в обратной последовательности.
Подшипник ступицы, какой ставить на Фольксваген Пассат
Стоит ли восстанавливать резьбу под болт крепления колеса?
Много лишней работы.. можно всю эту процедуру по замене ступичного подшипника на Пассат Б5 сделать и не снимая поворотный кулак ! Сам проверял, выпрессовывается! Приспособлением ! Дабы не портить рычаг задний нижний, предварительно сорвать гайку на ступице, когда не снято колесо. Затем демонтируем тормозной диск, суппорт снимаем, ШРУС вынимаем поворотом руля, чтоб было легче вставлять. Потом рычаг домкратить, обе стороны, чтоб не бороться с реактивной тягой на кручение! Заранее можно приобрести съемник или сделать из нескольких съемников, при выпрессовке пригодятся даже обоймы подшипников большего размера. Выбивать внешнюю обойму не рекомендую!
Замена переднего подшипника ступицы на Volkswagen Passat B5
Нам понадобятся такие инструменты как: трубки разнокалиберные, втулки и цидиндры.
Мы привыкли, что ступицу в подшипник нужно вбивать. Но вот вам подсказка, можно просто после сборки взять болт и притянуть к шрусу, как показывает опыт она сама входит .
И так, подготовьте набор ключй, выколотку(она нужно для того чтобы снять рулевой наконечник) и конечно же молоток.
Ступичных подшипников множество, но мы советуем вам оставить выбор на производителе SKF каталоговый номер которого VKBA1355.
Ниже предоставлена подробная пошаговая фотоинструкция.
И так, для начала мы снимаем с помощью ключа болты крепления колеса, также болт ступичный. После этого мы можем колесо снять. После обратите внимание на фото, цифрой один помочена заглушка, а цифрой два датчик АБВ, их выдёргиваем.
Далее видим гайку, обозначена номером три, её ключом откручиваем, чётвертую тоже. После можем достать рулевой наконечник. Чтобы выкрутить два болта крепления, подберемся к ним с ямы.
Теперь можем снять суппорт, тормозной диск. Суппорт убираем в сторону, вопспользуйтесь проволкой, она поможет зафисировать в воздухе.
Шрус выкрутим и достанем, располагается он в коробке.
Чтобы выбить шар заднего нижнего рычага, мы должны под поворотный кулак подложить что-нибудь и начать наносить удары по рычагу.
Стрелка вам поможет.
В нашем случае пришлось снимать вместе с рычагом, потому что он просто напросто прикипел.
Ступицу будем выпресовывать с помощью втулки D42. Теперь возьмём втулку D78 с её помощью мы выпрессуем подшипник.
Фотоотчет Замена переднего подшипника ступицы Фольксваген Пассат Б5 (дорестайл)
Замена подшипника ступици переднего колеса на пассате Б5 дорестайл без сьемников, прессов, на коленке, в домашних можно сказать условиях
правда пользовал набор разнокалиберных трубочек-втулочек-цилиндриков. нашел "бусы" у отца
в общем срываем болты на колесе и ступичный болт
снимаем колесо, выдергиваем заглушку 1 и разьем 2 датчика абс.
откручиваем гайки 3 и 4 и вынимаем рулевой накочник и 2 верхних шарика
откручиваем 2 болта из ямы
и снимаем суппорт и тормозной диск, суппорт подвешиваем на проволоке чтоб на тормозном шланге не висел
откручиваем шрус от коробки и вынимаем его
подставляем что-нибудь под поворотный кулак и выбиваем шарик нижнего заднего рычага, бьем оттуда по рычагу
подставляем что-нибудь под передний нижний рычаг и выбиваем его ударом по поворотному кулаку, как показано стрелкой
(когда менял подвеску получилось)
чето прикипел он, пришлось снять вместе с рычагом
но против лома и кувалды сложно устоять
втулкой D42 выпрессовываем ступицу из подшипника
втулкой D78 и кувалдочкой выпрессовываем подшипник из кулака с другой стороны
Фотоотчет Замена переднего подшипника ступицы Volkswagen Passat B5 дорестайл
Замена подшипника ступици переднего колеса на пассате Б5 дорестайл без сьемников, прессов, на коленке, в домашних можно сказать условиях
правда пользовал набор разнокалиберных трубочек-втулочек-цилиндриков. нашел "бусы" у отца
в общем срываем болты на колесе и ступичный болт
снимаем колесо, выдергиваем заглушку 1 и разьем 2 датчика абс.
откручиваем гайки 3 и 4 и вынимаем рулевой накочник и 2 верхних шарика
откручиваем 2 болта из ямы
и снимаем суппорт и тормозной диск, суппорт подвешиваем на проволоке чтоб на тормозном шланге не висел
откручиваем шрус от коробки и вынимаем его
подставляем что-нибудь под поворотный кулак и выбиваем шарик нижнего заднего рычага, бьем оттуда по рычагу
подставляем что-нибудь под передний нижний рычаг и выбиваем его ударом по поворотному кулаку, как показано стрелкой
(когда менял подвеску получилось)
чето прикипел он, пришлось снять вместе с рычагом
но против лома и кувалды сложно устоять
втулкой D42 выпрессовываем ступицу из подшипника
втулкой D78 и кувалдочкой выпрессовываем подшипник из кулака с другой стороны
