Ремонт мотора передних дворников Р11 (не работали в прерывистом режиме)

Ремонт мотора передних дворников Р11 (не работали в прерывистом режиме)

Та мера была временной, через некоторое время дворники опять перестали работать. Ни замена реле (менял 3 раза), ни его пропайка, ни чистка контактов подрулевого выключателя не решали проблему. Неисправность выключателя можно проверить так: снять его и на колодке замкнуть контакты 13 и 14 и с контакта 17 кратковременно подать "минус" на контакт 14 — это режим одиночного взмаха (Mist). Если ничего не изменилось — переключатель исправен, а неисправность надо искать или в реле или в моторчике или в проводке.

Чтобы было понятнее, опишу принцип работы реле дворников и концевика в моторчике, т.к. они связаны: в положении покоя (когда дворники лежат), на контакте 5 моторчика (118, см. схему) и контакте 6 реле (113 см. схему) — «плюс». Как только моторчик начинает вращается на этих контактах появляется "земля" и "стоит" до тех пор, пока "дворники" не лягут на место и вместо "земли" будет "плюс". Это управляющий сигнал для реле. Пока на этом контакте не появится «плюс», реле будет подавать «минус» через подрулевой переключатель на контакт 2 моторчика, т.е. доводть щетки до горизонтального положения. Эта схема работает когда подрулевой выключатель находится в положении выкл.(off, см.схему). В остальных режимах реле не работает.

Я проверил уровень управляющего сигнала, "земли" не было, т.е. постоянный "плюс". Для реле это значит, что дворники находятся в положении покоя. Поэтому то они и останавливались где попало.

Я начал искать моторчик б/у. Уровень цен от 50 до 70 уёв. В одном месте куда я звонил, мне сказали, что редуктор можно разобрать. Я решил попробовать отремонтировать концевик в редукторе. Сфотографировал почти все этапы снятия моторчика. Установка в обратном порядке.

1 — аккумулятор; 7 — блок предохранителей; 4 — замок зажигания; 112 — подрулевой переключатель; 113 — реле передних стеклоочистителей; 118 — моторчик передних стеклоочистителей.

Снятие моторчика начинаем со снятия поводков дворников. Для этого снимаем пластиковые заглушки с гаек поводков (показаны стрелкой). Зеленая стрелка — реле сткеклоочистителей.

Отворачиваем гайки крепления поводков. И покачивая снимаем поводки с вала. Будьте внимательны: правый и левый рычаги не взаимозаменяемые. Далее снимаем резиновое уплотнение с переднего торца ветровой панели (зеленая стрелка).

Ветровая панель крепится к кузову в двух местах: с левой стороны пластмассовым "грибком", и по центру саморезом.

Аккуратно поднимая вверх ветровую панель, снимаем ее.

При помощи большой отвертки отсоединяем тягу дворников от моторчика. Тяга находится внутри короба. Отверткой ее надо аккуратно толкать в сторону лобового стекла. Далее снимаем разъем моторчика и отворачиваем 4 болта крепления моторчика. Чтобы легче было вытащить моторчик отворачиваем 2 болта (зеленые стрелки) крепления кронштейна датчика гидроусилителя и отводим его чуть в сторону. Вынимаем моторчик.

ЗЫЫ(дополнение 2008 года):По опыту форумчан auto.ru моторчик можно не снимать, а просто высверлить заклепки. Потом собрать все на болтах.

Для того чтобы добраться до контактов, нужно снять крышку редуктора. Она крепится к редуктору на заклепках. Я их высверлил.

Сняв крышку видим там 3 пружинных контакта (красные стрелки) и контактный круг (зеленая стрелка). самый правый контакт — был немного стерт.

Я его подогнул, обработал шкурочкой контактный круг и контакты и установил крышку обратно. Вместо заклепок я установил болтики, просверлив отверстия в крышке и в корпусе редуктора.

Дворники ВАЗ 2107: назначение, неисправности и ремонт

Автомобильные дворники и механизм, управляющий ими, являются простой, но важной частью любого автомобиля. Если по каким-либо причинам в работе устройства возникают перебои либо оно вовсе прекращает функционировать, то ухудшается обзорность, что может быть причиной ДТП.

Дворники ВАЗ 2107

Эксплуатация автомобиля происходит в разных климатических и дорожных условиях. Для безопасного и комфортного передвижения водитель должен иметь хорошую видимость дорожной обстановки, т. е. лобовое стекло всегда должно находиться в чистоте. Стеклоочистители (дворники) лобового стекла обеспечивают его механическую очистку от загрязнений и осадков, улучшая видимость и повышая уровень безопасности. Возможные неполадки этого механизма и способы их устранения рассмотрим более детально.

Принцип работы

Работа дворников довольно проста и состоит из следующей последовательности действий:

1. Водитель выбирает необходимый режим работы стеклоочистителей подрулевым переключателем.
2. Посредством моторчика весь механизм очистки ветрового стекла приводится в действие.
3. Дворники движутся по стеклу влево и вправо с выбранной скоростью, очищая поверхность.
4. Когда в работе механизма больше нет необходимости, подрулевой переключатель возвращается в исходное положение.

Составляющие

Стеклоочиститель ветрового стекла состоит из таких основных элементов:

• механизм рычагов (трапеция);
• электромотор;
• реле;
• щётки.

Трапеция

Одним из немаловажных элементов в механизме стеклоочистителя является трапеция. Практически на всех автомобилях эта деталь одинакова, а разница заключается лишь в способах крепления, размерах и форме элементов. Функционирование трапеции состоит в передаче вращательного движения от электродвигателя к дворникам, а также в обеспечении синхронного движения последних для качественной очистки стекла. Трапеция состоит из тяг, корпуса и шарнира.

Моторчик

Электродвигатель стеклоочистителей ВАЗовской «семёрке» выполнен единым узлом с редуктором и является одним из основных звеньев рассматриваемого механизма. Моторчик состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт. Назначение этого узла — обеспечивать движение щёток по ветровому стеклу. Устройство считается надёжным и выходит из строя очень редко.

Реле дворников

На классических «Жигулях» очиститель лобового стекла имеет два режима работы — быстрый и прерывистый с интервалом 4–6 секунд. Именно для обеспечения прерывистой работы предназначено реле-прерыватель РС 514. Включение дворников с задержкой используется во время мелкого дождя, когда слишком частая работа стеклоочистителей не требуется, а при полностью выключенном механизме стекло постепенно покрывается мелкими каплями осадков и нуждается в очистке. В общую проводку изделие подключается посредством четырёхконтактного разъёма. На ВАЗ 2107 реле-прерыватель расположено с водительской стороны на левой боковине под пластиковой обшивкой.

Щётки

Практически на всех легковых автомобилях используется две щётки стеклоочистителей ветрового стекла. На «семёрке» с завода устанавливаются элементы длиной 33 см. Поставить можно и более длинные щётки, но на электромотор будет возлагаться большая нагрузка, что приведёт не только к более медленной работе механизма, но и к возможному выходу моторчика из строя.

Неисправности дворников ВАЗ 2107 и их устранение

Со стеклоочистителями могут возникать различные неисправности, которые и проявляются по-разному.

Вышел из строя моторчик

Часто дворники могут не функционировать из-за проблем с электродвигателем. Неполадки часто возникают по причине скопления продуктов трения в смазке во втулках, что приводит к её загустению. В результате якорь моторчика вращается с затруднением, что приводит к перегоранию обмотки либо выгоранию ламелей ротора. Ещё одной неисправностью является износ щёток электродвигателя. В этом случае при подаче напряжения дворники не работают и иногда срабатывают при ударе по моторчику рукой.

Какой можно поставить

Вместо штатного «семёрочного» моторчика некоторые автовладельцы устанавливают устройство от ВАЗ 2110. Обосновывается такая замена следующими положительными качествами:

• большая надёжность и мощность;
• доводчик дворников;
• 3 скорости (потребуется подрулевой переключатель от «Шевроле Нивы»).

Такой электродвигатель ставится без каких-либо переделок по креплению на штатное место. Однако несмотря на перечисленные плюсы, некоторые владельцы «классики» отмечают, что из-за более высокой мощности электродвигателя трапеция выходит из строя гораздо быстрее. Поэтому прежде чем вносить изменения в конструкцию стеклоочистителя, стоит выполнить профилактику старого механизма (очистить трапецию от загрязнений и смазать трущиеся элементы и сам двигатель с редуктором).

Штатное устройство также вполне неплохо справляется со своими задачами, если оно работает должным образом.

Снятие моторчика

Электродвигатель стеклоочистителя находится за перегородкой моторного отсека с левой стороны. Для демонтажа механизма нужно подготовить следующий перечень инструментов:

• рожковый или накидной ключ на 22;
• головка торцевая на 10;
• небольшой удлинитель;
• вороток или трещоточная рукоятка.

Снимаем деталь в следующем порядке:

1. Стягиваем клемму с минуса АКБ.
2. Ключом на 10 отворачиваем гайки, удерживающие рычаги дворников.

Ремонт моторчика

Чтобы провести дефектовку элементов электродвигателя, его необходимо разобрать.

Из инструментов понадобится лишь набор отвёрток. Разбираем узел в следующем порядке:

Отворачиваем винты крепления пластиковой крышки.

Неполадки трапеции

О том, что с трапецией стеклоочистителя возникли проблемы, свидетельствуют перебои в работе дворников. Проявляться они могут в виде произвольной остановки во время работы либо слишком медленном перемещении щёток. Кроме этого, признаком неполадок трапеции являются скачки или посторонние звуки во время работы. Проблема обусловлена появлением окиси во втулках трапеции, а также коррозии на осях. Если пренебречь такими неисправностями, то со временем электродвигатель выйдет из строя из-за высоких нагрузок.

Ремонт механизма

Для снятия трапеции выполняем аналогичную последовательность действий, как и при демонтаже моторчика стеклоочистителя. Из инструментов понадобится лишь плоская отвёртка. Разбираем механизм в следующем порядке:

С обоих валов снимаем стопоры, поддевая их отвёрткой.

Видео: замена трапеции на «семёрке»

Правильная установка положения трапеции

После проведения ремонтных работ с трапецией, нужно выставить правильное положение механизма. Для этого выполняем следующие действия:

Устанавливаем моторчик в начальное положение, для чего подсоединяем колодку с проводами, подрулевым переключателем включаем режим стеклоочистителя, выключаем и ждём, пока электродвигатель остановится.

Видео: регулировка положения дворников

Не работает реле дворников

Когда при работе стеклоочистителя отсутствует прерывистый режим, то основной причиной является поломка реле-прерывателя. Выход из ситуации — замена устройства.

Замена реле

Для снятия реле понадобится крестовая и плоская отвёртки. Работу проводим в таком порядке:

Отвёрткой поддеваем держатели боковины и снимаем её.

Неисправность включателя дворников

Подрулевой переключатель «семёрки» отвечает за включение следующих функций:

• повороты;
• головное освещение;
• дворники и омыватель ветрового стекла.

Переключатель отличается высокой надёжностью и выходит из строя крайне редко. Однако иногда его всё же приходится менять и происходит это по причине подгорания контактов либо износа отдельных элементов механизма. Для работы понадобится следующий перечень инструментов:

• головка на 24;
• головка или ключ на 8;
• вороток или трещотка;
• плоская отвёртка.

Замена переключателя

Для замены переключателя выполняем следующую последовательность действий:

Поддеваем отвёрткой декоративную накладку рулевого колеса и снимаем её.

Сгорел предохранитель

Частой причиной неработающих дворников является перегоревший предохранитель. На ВАЗ 2107 за функционирование стеклоочистителей отвечает плавкая вставка F2 на 10 А, расположенная в блоке предохранителей.

Монтажный блок установлен под капотом возле ветрового стекла с правой стороны.

Проверка и замена предохранителя

Если дворники перестали функционировать, то в первую очередь стоит проверить целостность защитного элемента. Для этого можно воспользоваться мультиметром, включив его на режим прозвонки. Если деталь исправна, то сопротивление будет равно нулю. В противном случае элемент нуждается в замене.

Почему горит предохранитель

Иногда бывает, что плавкая вставка перегорает без видимых причин. В этом случае нужно проверить полностью всю электрическую цепь от источника питания до моторчика. Выход предохранителя из строя говорит о коротком замыкании, т. е. о слишком высоком потреблении тока, превышающем номинал защитного элемента. Проблема также может быть вызвана замыканием проводки на корпус, заклиниванием трапеции из-за отсутствия смазки в тягах, что говорит о необходимости осмотра и проведения профилактических работ механической части узла.

Не работает омыватель лобового стекла

Для удаления загрязнений с лобового стекла совместно со стеклоочистителем задействуется омыватель. Устройство разбрызгивает воду или специальную жидкость. Основными элементам этого механизма являются:

• бачок для жидкости;
• моторчик;
• форсунки;
• соединительные трубки.

В процессе эксплуатации автомобиля с омывателем могут возникать различные неполадки, которые приводят к отсутствию его работоспособности:

• выход из строя моторчика;
• перегорание предохранителя;
• перегибания трубок;
• поломка подрулевого переключателя;
• плохой контакт по цепи питания.

Проверка моторчика

Отсутствие работоспособности насоса омывателя легко проверить. Для этого достаточно открыть капот и потянуть на себя рычаг подрулевого переключателя, отвечающего за функцию подачи жидкости на ветровое стекло. В этот момент работа моторчика будет отчётливо слышна. Если же этого не происходит, то неисправность может быть вызвана как в самом насосе, так и в предохранителе либо другой части электрической цепи. Чтобы убедиться, что неполадка кроется именно в моторчике, щупами мультиметра замеряем напряжение при включении омывателя. Если напряжение есть, а насос не работает, то нужно позаботиться о его замене.

Видео: проверка моторчика дворников на «классике»

Форсунки

Если моторчик работает, а жидкость через форсунки не подаётся, то проблему выявить будет несложно, поскольку причин такого явления всего несколько:

• засор штуцеров форсунок;
• соскочила подающая трубка;
• перегибание трубки.

Определить неисправность можно при осмотре трубок от моторчика к форсункам. Если участков с перегибами нет и трубка не слетела, то причина кроется в засоре распылителей, которые можно прочистить швейной иглой и продуть компрессором.

Предохранитель и монтажный блок

Целостность предохранителя проверяют таким же образом, как и для стеклоочистителей. За работу омывателя отвечает тот же защитный элемент, что и для дворников. Кроме предохранителя иногда перегорает дорожка в монтажном блоке, по которой подаётся питание на омыватель. В этом случае нужно разобрать блок предохранителей и восстановить токопроводящий элемент посредством пайки, предварительно зачистив дорожку от лака.

Подрулевой переключатель

К проверке подрулевого переключателя на ВАЗ 2107 стоит приступать в том случае, если предохранитель, моторчик и вся электрическая цепь, по которой подаётся напряжение к насосу, находится в исправном состоянии. Проводка в этом случае не должна иметь обрывов, оплавленной изоляции и других видимых повреждений. Чтобы проверить подрулевой переключатель будет достаточно только мультиметра. Отключив разъёмы от рассматриваемого устройства, соединяем щупы прибора в режиме прозвонки с двухконтактной колодкой. Если переключатель исправен, то в режиме включения омывателя прибор покажет нулевое сопротивление. В противном случае механизм придётся заменить.

Видео: проверка переключателя режимов работы стеклоочистителя

Дворники на фары

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

• двигатели фароочистителей 2 шт. (левый и правый);
• две переходные планки;
• поводки щёток;
• щётки;
• бачок омывателя с двумя насосами;
• пятиконтактное реле;
• проводка с колодками;
• электроклапан от «восьмёрки»;
• тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.

Установка

Последовательность действий по монтажу фароочистителей такова:

Отворачиваем крепёж и снимаем решётку радиатора.

Поскольку по описанной выше инструкции омыватель фар работает одновременно с омывателем ветрового стекла, в весенний и осенний периоды жидкость из бачка в дневное время расходуется довольно быстро, что многих автовладельцев не устраивает. Для более рационального использования жидкости на омыватель фар следует установить отдельную кнопку.

Для этого выполняем следующие действия:

Извлекаем провода с Ш3 | 2 в салоне и ставим в пустую колодку Ш2 | 8 согласно схеме.

Механизм дворников «семёрки» периодически нуждается в обслуживании, поскольку работа элементов связана с постоянным трением. При возникновении неполадок, определить и устранить их можно своими руками, при этом не понадобятся специальные инструменты и большой опыт в ремонте автомобилей.

Мотор переднего стеклоочистителя. (Р)

9 лет

мотор, дворники, трапеция, привод, стеклоочиститель, стеклоомыватель, моторчик омывателя, моторчик дворников

18 янв аря 2013
12 фев раля 2013

Привет всем. Прям как по заказу, у меня как и у Аishora вчера ёкнули передние дворники. Мой ФФ2(рест) никогда не дурил по морозу а тут на тебе. Жму на подрулевую — слышу как под бордачком тихонько щёлкает релюха(или чего там должно щелкать)) а эфекта никакого. Залез на форум, почитал как менять. Полез под капот, снял поводки с пластиком- жабо, думал увижу там лёд. Нет — всё чисто, сухо и никакого намёка на неисправность. Подрыгал немного трапецию — всё крутиться без каких либо нареканий, но даже без поводков при нажатии на подрулевую — никакого эффекта. Ну думаю, моторчик погорел. На всякий случай передергал все предохранители — все живы! Полазил по форуму — ничего по существу вопроса не нашёл.

Народ!Прошу совета. Подскажите пожалуйста, реально где-нить найти б/у-шный мотрчик а то попрозванивал по Москве — 7 тыщ кровных просят на новый, и вообще стоит ли заморачиваться с б/у-шным.

И снова здрасте.
>>to aishora
Поскольку дворники сломались именно когда было -10(или около того) и по сей день проблемма с ними не решена, то прихожу в выводу что температурный фактор являлся единовременным критерием причин поломки, а по русски говоря конкретно в этом случае поломка произошла именно из-за мороза.

Короче, после долгих изучений возникшей проблемы с дворниками, пришёл к выводу, что погорел мотор переднего стеклоочитителя. Сегодня побегу искать/покупать и устанавливать.

Выше в постах писал, что напала на меня беда с передними дворниками . Будучи человеком ленивым отъездил без оных целую неделю, после чего настали долгожданные выходные и праздник . Ну женщинам, как полагается, цветы и почёт, ну а мужикам — руки в ноги и бежать ремонтировать дворники пока время есть и на дворе солнышко )))

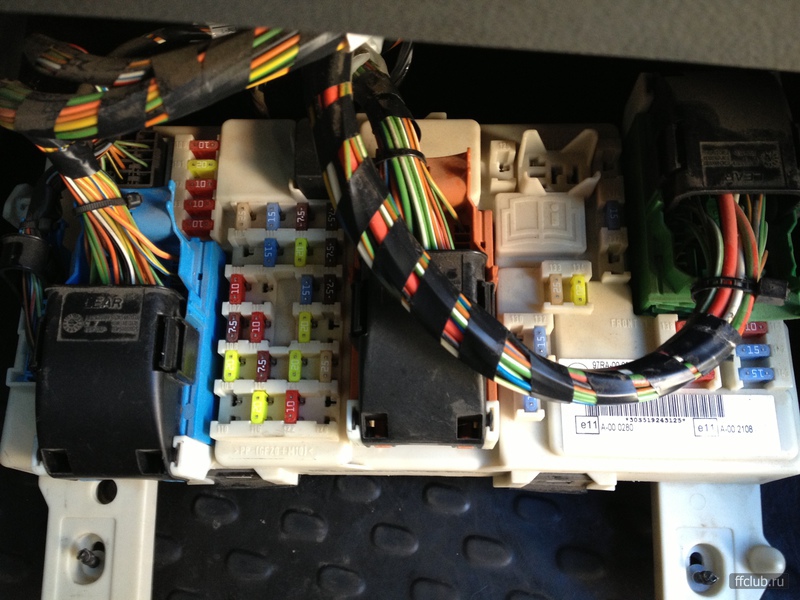

Где-то здесь же на нашем форуме читал, что есть два блока [предохранителей / релешек] — под капотом и в салоне. Залез в машину. Всё так и есть — один блок под капотом рядом с аккумулятором, второй блок вываливается из под бардачка если открутить два болтика-саморезика. Сижу, смотрю на этот самый блок и ни фига не понимаю. На картинке, предварительно взятой из мануала(да и на форуме такая же залита) блок какой-то совсем не такой как у меня.
У меня он как-то вот-так выглядит:

Опять же где-то на форуме в ветках вычитал, что предохранитель моторчика лобового стеклоочистителя это №120. На автора топика не грешу, возможно я сам чего-то не понял пока читал. Благодаря этим данным я выдернул предохранитель, проверил — всё нормально. Определённую уверенность, что проблема не в перегоревшем предохранителе, давал тот факт, что при нажатии на под рулевой рычаг отчётливо было слышно срабатывание релешки.

Накануне, в течении недели, пока я гонял по Москве без дворников, я заскочил в пару мест и приценился по стоимости нового моторчика для переднего стеклоочистителя. Назывались цены от 7900 и по 8800. Поскольку деньги немалые(ну по крайней мере для меня) и оказавшись в выходные в Тарусе решил сгонять в Серпухов и прицениться у местных. После того, как они назвали 9400 и сказали что ждать надо 3-4 дня я решил что запчасти я лучше в Экзисте в Москве буду брать.

Поскольку, на выходные мне бездарю ленивому в помощь дали пару рук растущих из нужного места, и к ним голову явно больше меня понимающую в низковольтке да и во многом другом, решили мы с ТЕСТЕМ демонтировать трапецию с этим моторчиком и посмотреть на него повнимательнее. Открыл капот-снял поводки с дворниками-снял поперечную уплотнительную резинку-снял торцевые защёлки на жабо-снял жабо и . О чудо !Вот он — источник моих проблем. Открутить от штанги в установленном положении не получилось, так что пришлось откручивать вместе со штангой. Так домой и принёс.

Дальше начались танцы с бубном. Поскольку мы не смогли найти электрическую схему на моторчик то пришлось разбирать его. При разборе вреде ничего сложного.

Вот так выглядит корпус м-редуктора:

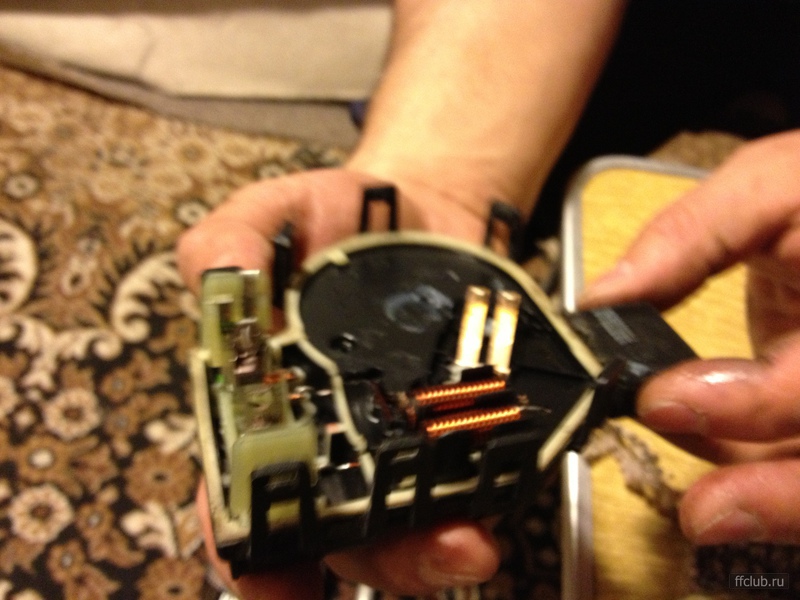

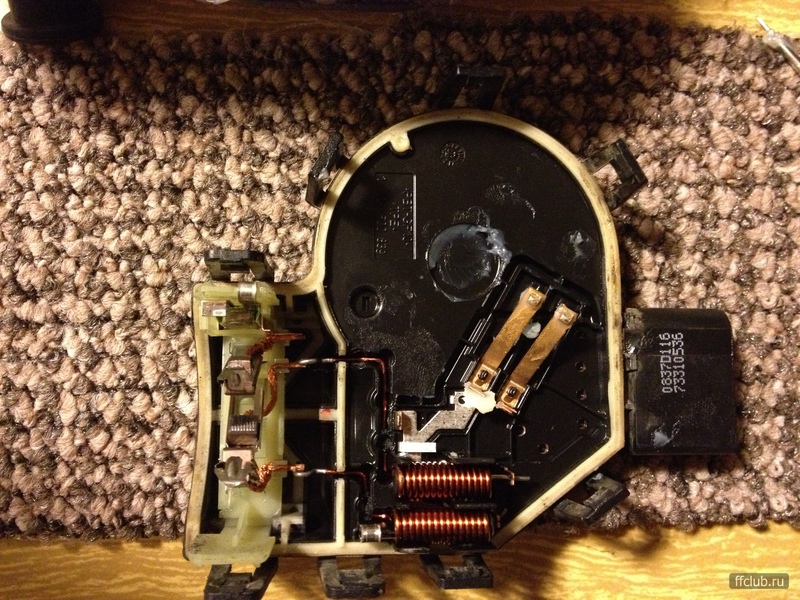

А это его крышка:

Разбирались не долго. Сначала было не особо понятно как звонить. Но поняв принцип работы пластикового водила и двух поводков-контактов всё стало ясным. Подключили к блоку питания — всё работает причём на разных скоростях как положено у дворников. Были конечно небольшие вопросы к фирме BOSH как к производителю за их "гениальную" систему подвешивания контактов близко к корпусу, ну да ладно. Взяли тестер — пошли звонить на машине фишку, которая идёт к моторчику. Результата ноль. Ну коль пошла такая пьянка — решили проверить все предохранители в "салонном" блоке. Тут и выявили 129 — неработающий. Он и являлся причиной не работающих дворников. в связи с чем, делаю вывод, что у Форд Фокус 2 Универсал (рестайлинг 2008 года выпуска) предохранитель отвечающий за передний стеклоочиститель под номером 129. На картинке выше он расположен справа от средней контактной сборке в верху над изображением "ЧИТАЙ ИНСТРУКЦИЮ"

В итоге у меня остался один вопрос к знатокам данного вопроса: почему щёлкает релешка при перегоревшем предохранителе.
