Почему на газели не работает датчик температуры

Не показывает температуру !

Хэлп ребята ! Не показывает температуру двигателя ! Что может быть подскажите ! Цепь живая на корпус проверял, панель показывает всякую фигню ! Подскажите друзья ?!

ГАЗ Газель 2004, двигатель бензиновый 2.9 л, 96 л. с., задний привод, механическая коробка передач — своими руками

Машины в продаже

ГАЗ 3110 Волга, 1997

ГАЗ 69, 1970

ГАЗ 31105 Волга, 2004

ГАЗ 2217, 2012

Комментарии 18

Ещё блин тахометр не работает ((((

У меня было так поменял датчик но он у меня один 405 е3 а у знакомого 3 датчика один на стрелку второй на лампу перегрева и 3 на мозги 405 е2 (40522)

Пропаяй контакты на приборке и будет тебе счастье

Вот надо по пробовать

Панель приборов от 2107?

Нет обычная, перед бизнесом она ещё на волгах стоит

Панель приборов от 2107?

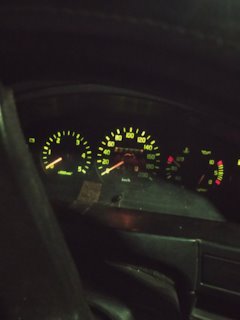

Вот такая приборка

мне в такой ситуации помогла замена датчика

Массу проверил есть

Если вся панель фигню показывает, то нужно начать с проверки плюса и минуса на ней.

Заряд АКБ показывает, не показывает тахометр, лампочки все работают, топливо работает, а вот датчик ОЖ то 20 покажет то 120 то вообще уходит в правую сторону за цифры !

Надо проверить состояние провода, идущего от датчика до приборки, включая состояние контактов на разъемах. Сам датчик на моторе тоже неплохо было бы проверить. Или заменить на заведомо исправный.
Если с этим все в порядке, то придется таки полностью снять панель и внимательно проверить состояние печатной платы. Вполне может быть проблема в местах пайки.

Заряд АКБ показывает, не показывает тахометр, лампочки все работают, топливо работает, а вот датчик ОЖ то 20 покажет то 120 то вообще уходит в правую сторону за цифры !

Собственно, все детально описал Shershavchyk.
Могу только добавить по тахометру, что тут уже нужно знать что за двигатель и какая приборка, т.к. тахометры на изделиях ГАЗа подключались по-разному, а перечислять все — только запутать можно.

Почему указатель температуры ГАЗель не показывает температуру?

Почему указатель температуры на ГАЗели не показывает?

Завод ГАЗ производит надежные и прочные автомобили, но иногда водители могут столкнуться с проблемами, в том числе с неисправностью указателя температуры. В этой статье я расскажу о возможных причинах и способах решения этой проблемы.

Причины неисправности указателя температуры

Несколько факторов могут привести к тому, что указатель температуры на ГАЗели не показывает:

• Неисправный датчик температуры
• Проблемы с проводкой или электрическими соединениями
• Неисправность приборной панели

Решение проблемы с указателем температуры

Перед тем как начать ремонт, необходимо определить, какая именно причина вызывает неисправность указателя температуры. Вот несколько шагов, которые могут помочь в решении проблемы:

1. Проверьте датчик температуры

Датчик температуры отвечает за передачу сигнала на указатель на приборной панели. Если датчик неисправен, его необходимо заменить. Для этого:

1. Локализуйте датчик температуры на двигателе (обычно он установлен возле термостата или блока цилиндров).
2. Отсоедините разъем датчика и проверьте его на наличие коррозии. Если обнаружена коррозия, очистите ее.
3. С помощью мультиметра проведите проверку датчика на сопротивление.
4. Если датчик не показывает правильные значения сопротивления, замените его новым.

2. Проверьте проводку и электрические соединения

Проблемы с проводкой или соединениями могут вызвать неисправность указателя температуры. Для проверки:

1. Используйте мультиметр для проверки проводки и соединений на наличие обрывов или перебоев в электрическом сигнале.
2. Если обнаружены проблемы, восстановите или замените неисправные провода или соединения.

3. Проверьте приборную панель

Если все предыдущие шаги не привели к результату, возможно, причина неисправности указателя температуры кроется в самой приборной панели. Для решения этой проблемы:

1. Проверьте приборную панель на наличие повреждений или сгоревших предохранителей.
2. Если обнаружены повреждения, необходимо заменить неисправные элементы или обратиться к специалисту для проведения ремонта.

Если после проведенных действий указатель температуры на ГАЗели продолжает не работать, рекомендуется обратиться к квалифицированному автомеханику или сервисному центру, где специалисты проведут детальную диагностику и решат проблему.

На газели не работает датчик температуры причины

С генератором еще не экспериментировал, только не совсем понял аббревиатуру «откинь от генератора РР» в смысле клему откинуть или что?

Реле-Регулятор.
Если управление генератором от «мозгов»(я не знаю как реализовано управление генератором на инжекторном авто) то откинуть от генератора провод подающий напряжение на обмотку возбуждения, т.е. исключить влияние генератора на бортовую сеть(может в «подкове» пробило один диод и в цепи гуляет переменка).

ГАЗ-2410, ЗМЗ-2401(ГБЦ-93,3мм), К-135, LPG ГБО2(Tartarini), двухконтурное зажигание, радиатор ГАЗ-3302

Перед тем как приступить к работе по устранению неисправностей в какой-либо электрической цепи, внимательно изучите соответствующую схему, чтобы как можно более четко представить себе ее функциональное назначение

Круг поиска неисправности обычно сужается за счет постепенного определения и исключения, нормально функционирующих элементов того же контура.

Отказы электрооборудования зачастую объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле.

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

Проверка указателей и датчиков автомобилей выпуска до 2003 г.

Указатель давления масла

Для проверки указателя давления масла 23.3829 снимаем комбинацию приборов (см. Снятие комбинации приборов).

Собираем схему (рисунок 1)

При сопротивлении резистора 300 Ом стрелка прибора должна быть на нулевой отметке шкалы, а при сопротивлении 180 Ом — в начале зеленой зоны.

С сопротивлением 68 Ом стрелка прибора должна сместиться на начало красной зоны.

Дополнительно в головке блока цилиндров установлен датчик аварийного давления масла, который должен размыкать свои контакты при давлении 40–80 кПа (0,4–0,8 кгс/см 2 ).

Указатель температуры охлаждающей жидкости

Указатель температуры охлаждающей жидкости 37.3807 работает совместно с датчиком температуры ТМ-106-10, ввернутым в головку блока цилиндров.

В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Проверить датчик можно омметром.

Исправный датчик при температуре жидкости 20–25 °С (стрелка указателя температуры в начале шкалы) должен иметь сопротивление 1400…1900 Ом, а при 80 °С (стрелка на границе зеленой и белой зон) – 100…110 Ом.

Датчик неразборный и ремонту не подлежит.

Снятие датчика температуры двигателей типа ЗМЗ-402

Отсоединяем провод от вывода датчика указателя температуры

Головкой на 21 отворачиваем датчик

Снятие датчика температуры двигателей типа ЗМЗ-405, ЗМЗ-406

Отсоединяем колодку разъема с вывода датчика

Отвернув ключом на 21 датчик из корпуса термостата.

Для проверки указателя температуры снимаем комбинацию приборов (см. Снятие комбинации приборов). Собираем схему (рис. 3).

При сопротивлении резистора 68 Ом стрелка прибора должна находится в середине красной зоны, при 180 Ом – в начале зеленой зоны, а при 910 Ом – в начале белой.

В головке блока дополнительно установлен датчик ТМ 111-02 сигнализатора перегрева охлаждающей жидкости.

Датчик должен сработать при температуре жидкости 104 – 109 °С.

Указатель уровня топлива

Указатель уровня топлива 32. 3806 работает совместно с датчиком 5412.3827, установленным в топливном баке.

Датчик представляет собой реостат с резистором из нихромовой проволоки.

Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы, когда в баке остается резервный запас топлива.

Исправность датчика указателя топлива можно проверить омметром.

Данные для проверки датчика указателя уровня топлива

Количество топлива в баке — Сопротивление датчика, Ом

Пустой бак 315 – 345

Половина бака 108 – 128

Полный бак 6 – 16

Неисправный датчик заменяем.

Для проверки указателя уровня топлива снимаем комбинацию приборов.

Последовательно меняя сопротивления, проводим испытания указателя.

При сопротивлении 330 Ом прибор должен показать пустой бак, при 118 Ом – половину бака, а при 11 Ом – полный бак.

Вольтметр

Вольтметр можно проверить, сравнивая его показания с показаниями обычного тестера, используемого радиолюбителями.

Перед проведением испытания рекомендуем подержать вольтметр под напряжением 12 В около 5 мин.

Вышедшие из строя контрольные приборы – заменяем, для чего шлицевой отверткой отворачиваем восемь саморезов

Снимаем рамку со стеклом

В современных автомобилях, имеет место быть множество самых разнообразных датчиков, каждый из которых отвечает за какую-то отдельную систему. Датчик температуры охлаждающей жидкости, который мы будем проверять далее, относится к числу самых, важных. Почему он вошёл в этот ранг? Думается не стоит подробно объяснять, чем чреват перегрев силового агрегата и какие финансовые последствия могут быть у этой неприятности.

Где расположен датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405

Датчик температуры охлаждающей жидкости (воздуха) предназначен для преобразования температуры охлажающей жидкости (воздуха) двигателя в напряжение постоянного тока. Информация датчика температуры охлаждающей жидкости позволяет откорректировать основные параметры управления двигателем в зависимости от его теплового состояния.

Кроме того он позволяет откорректировать основные параметры управления двигателем в зависимости от температуры воздуха в задроссельном пространстве двигателя.

Датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405 представляет собой полупроводниковый стабилитрон, который запитывается постоянным рабочим током от стабилизированного источника блока управления, выходное напряжение датчика изменяется в зависимости от температуры окружающей среды. С увеличением температуры выходное напряжение датчика увеличивается.

Модификации датчика температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405

По всем каталогам основной датчик идет с номером 19.3828, но сам когда столкнулся с тем, что пора менять его, то тут оказалось, что стоят разные датчики с завода. Скажу сразу, что у меня в рессивере стоял 40.5226, а на термостате 19.3828.

1. Микас 5.4, 7.1, СОАТЭ, VS5.6 19.3828 — черный 40.5226 — коричневый
2. Аналог этих датчиков производит LUZAR (LS 0306 406-3851010), Fenox(19.3828000), АвтоТрейд (42.3828)
3. Микас -11, СОАТЭ, VS8 40.5215 — серый Аналоги 234.3828 — черный 421.3828 — черный

Все эти аналоги подходят при замене родного датчика ЗМЗ 405.

Проверка датчика температуры охлаждающей жидкости ЗМЗ 405

Проверка датчика температуры охлаждающей жидкости 19.3828. При появлении в ходе диагностирования кодов 21 (низкий уровень сигнала датчика температуры охлаждающей жидкости) или 22 (высокий уровень сигнала датчика температуры охлаждающей жидкости) соберите схему проверки датчика, показанную на рис. 1. Установите с помощью резистора 1 ток в цепи 1… 1,5 мА. Вольтметр 4 должен показывать напряжение 2,96…3,02 В при температуре +25°С. При температуре +90°С напряжение должно быть в пределах 3,6…3,7 В.

Рис. 1. Схема проверки датчика температуры на двигателе ЗМЗ-4062:
1 – переменный резистор 10 кОм; 2 – аккумуляторная батарея; 3 – вольтметр; 4 – миллиамперметр; 5 – датчик.

Снятие и проверка датчика температуры охлаждающей жидкости двигателя ЗМЗ-405

Комбинация приборов автомобиля Газель может быть двух типов: старая и новая, электронная. Как и на большинстве других автомобилей, она включает в себя четыре прибора (спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива) и контрольные лампы, их двенадцать штук. С внутренней стороны корпуса установлена печатная плата, выводы которой выходят на два штекера: белого цвета (Х1) и красного цвета (Х2).

Вариантов полного отказа в работе комбинации приборов автомобиля Газель, два: первый вариант, когда стрелки всех приборов лежат на нуле и на поворот ключа в замке зажигания не реагируют; второй вариант, когда стрелки приборов на нуле не лежат, а наоборот, зашкаливают. Конечно, идеальным вариантом было бы проверить неработающую комбинацию приборов на стенде, но его можно найти только в специализированной мастерской, которых не так много на обширной территории России.

Если, выше указанные действия, не дали ни какого результата, то выходов опят же два: либо, придётся заменить комбинацию приборов, приобретя новую; либо попытаться самостоятельно проверить печатную плату, на предмет разрывов. Правда, стоимость новой комбинации приборов, достаточно высока, более 10 тысяч рублей. Так что можно попытаться восстановить её, хотя завод изготовитель считает, что комбинация приборов ремонту не подлежит. Часто отслаивание дорожек монтажной платы происходит из-за сильно надавливания на разъём колодки при их сборке. Поэтому разрывы дорожек, можно попытаться пропаять, чтобы восстановить работоспособность щитка приборов.

Причиной зашкаливания приборов, может стать сбой в работе контролёра электронного блока управления Микас 10.3, эта неисправность чаще происходит в холодное время года. В этом случае необходимо провести диагностику и возникшую ошибку, стереть, путём обновления программного обеспечения на более свежую серийную версию. Также, аналогичная неисправность, может появляться после прошивки контролёра.

Газель 406 мотор не показывает температуру

Нет, тот который прям в двигатель вкручивается. По ходу просто брак подсунули, съездил в магазин поругался, дали другой, подошел идеально. Типа такого ТМ106-10, но 2 контактный у меня, один провод на приборку, второй к мозгам. Один из партии оказался с большим диаметром чем надо. Будь-те осторожны при покупке:) Огромное всем спасибо, что откликнулись.

P.S. А датчики то новые совсем отстой. Ни с одним из новых машина без газа не заводилась, вернул старый, он хоть и врет температуру, за то с ним без сцепления с пол оборота заводится.

На 406-м нет датчиков температуры вкрученных «прям в двигатель».Там все три прям в корпус термостата ,однако.Вы про какой из них речь ведёте?
Наверное имеется ввиду, что не в радиатор, а в двигатель.

Ни с одним из новых машина без газа не заводилась,
А сколько попробовал? Может дело в магазине? Я так купил датчик детонации который горел после 2500 оборотов, в итоге вернул старый.

постоянно 112 градусов показывает
На приборке показывает? тогда забей. Если по компьютеру — тогда под замену.

На приборке показывает? тогда забей. Если по компьютеру — тогда под замену.

На приборке все правильно. прогрев от 40, рабочие 80, срабатывание вентилятора на 81, а вот по компу 112 показал. Я правда прочистил ему контакты, прочистил контакты фишки, проверил провода перекрутил. Заводится отлично машина, а вот по компу пока нет возможности проверить сколько градусов выдает. С новыми же не заводилась вообще или только с газом в пол и может с 5 оборота стартера начинала кое-как схватывать. Да рад бы под замену, но пред нг денег нет брать эти датчики россыпью по 150р штука. Кстати, на старом указано 0.7А, а вот ни на одном из новых я подобной маркировки не увидел.

На 406-м нет датчиков температуры вкрученных «прям в двигатель».Там все три прям в корпус термостата ,однако.Вы про какой из них речь ведёте?

Да, извините, выразился непонятно. Я про тот, который ДТОЖ и вкручивается в термостат прямо напротив радиатора.

Вот такой у меня:
http://www.avtozapchasty.ru/shop/im/brmst/02753.jpg

P.S. если у кого подобный рабочий есть в Новокосино, то приобрел бы после проверки на своей машине. Чтоб кота в мешке не брать

Оба провода идут на мозги. К прибору и лампочке никакого отношения не имеет. На приборку работают
На стрелку — ТМ106-10, ближе к радиатору установлен.
На лампу — ТМ111-02, ближе к салону.
Оба однопроводные

Двухпроводные датчики разные бывают. Действительно отличаются резьбой (внешне) и характеристиками. НЕВЗАИМОЗАМЕНЯЕМЫ!
Надо устанавливать такой маркировки, какой был.
Для 406.2 и МИКАС5/7 датчик, в маркировке которого 38 (полностью не помню).

Добавлено через 2 минуты 36 секунд
Старый с собой взять в магазин не могу для проверки каждого нового датчика (охлаждающая жидкость вся вытечет)
Кстати, ДТОЖ и ДТВ, установленный на впускном коллекторе в районе 4-го цилиндра одинаковы.

Датчик температуры охлаждающей жидкости ДТОЖ автомобиля ЗМЗ-406

Датчик температуры охлаждающей жидкости (сокращенно — ДТОЖ) применяется на двигателях с инжектором, то есть распределенным впрыском топлива в цилиндры.

Назначение датчика температуры

Эта деталь необходима для того чтобы передавать в электронный блок управления информацию о тепловом состоянии двигателя. В зависимости от степени прогрева, ЭБУ корректирует количество бензина, подаваемого в цилиндры. Для переохлажденного движка используется режим прогрева (когда впрыскивается больше топлива). На моторах с классической карбюраторной системой питания такую роль выполняет ручная заслонка воздуха («подсос»). Инжектор же позволяет управлять качеством смеси непосредственно. Чтобы электроника смогла верно рассчитать впрыск, ей требуется измерение температуры двигателя.

Использование на двигателях 406

На семействе автомобилей, выпускаемых Заволжским моторным заводом, на двигателях ЗМЗ-406 используются электронные блоки типа МИКАС версий 5.4 или 7.1, а также Ителма VS5.6. Для их корректной работы требуются ДТОЖ производства калужского «Автоприбора» с артикулом 19.3828. Такие двигатели имеют заводской индекс 4062.10 и устанавливались на легковые автомобили ГАЗ-3110, 31105 и 3102, а также на некоторые модели ГАЗелей и Соболей.

Неопытные владельцы нередко путают ДТОЖ ЗМЗ-406 с другим датчиком, также измеряющим температуру тосола в системе: датчиком включения вентилятора на радиаторе. Кроме внешнего вида и места установки, эти две детали имеют совершенно разный принцип работы.

Датчик включения вентилятора смонтирован на патрубке рядом с радиатором охлаждения или непосредственно на его верхнем бачке. Он работает в дискретном режиме, замыкая цепь при разогреве тосола до установленной температуры и выдает сигнал на включение электромотора.

Датчик температуры охлаждающей жидкости двигателя ЗМЗ-406 находится непосредственно на движке на отливе термостата. Он устроен по принципу терморезистора и имеет линейную характеристику зависимости выходного напряжения от температуры ОЖ. Измеритель имеет двухконтактную колодку, распиновка которой показана на схеме:

Варианты замены

Кроме предусмотренного заводской комплектацией калужского датчика 19.3828, можно установить на 406-й двигатель «Волги» ГАЗ-3110 детали других производителей. Автолюбители различают их не по цифрам маркировки, а по цвету пластмассы на клеммном разъеме, поскольку разные заводы используют отличающиеся цвета. Так штатный калужский 19.3828 имеет хвостовик черного цвета. Кроме него встречаются фирменные изделия Bosch, а также:

• РИКОР 40.5226 с розовым хвостовиком, выпускает Арзамасский завод;
• FENOX 19.3828000 белорусского производства (г. Минск);
• LUZAR LS 0306 406-3851010 (Луганский завод авторадиаторов).

Отзывы владельцев на форумах показывают, что качество поставляемых в запчасти деталей крайне нестабильно. Два одинаковых датчика от одного производителя могут при замере демонстрировать совершенно разные характеристики.

Диагностика неисправности

Проверку работоспособности датчика можно провести в два этапа.

По внешним проявлениям без демонтажа

Если при низкой температуре двигатель не заводится — одной из причин может оказаться поломка ДТОЖ. Блок управления не получает информации о том, что мотор переохлажден и не корректирует объем впрыска. Индикатор «Чек» на панели приборов при этом не загорается, так как в самой системе неполадок нет.

Детонация прогретого двигателя — также возможный симптом неисправного датчика температуры. Он же вызовет увеличение оборотов холостого хода.

При наличии измерительного прибора следует проверить коды ошибки ЭСУД: признаками неисправности ДТОЖ будут показания 21 и 22.

Проверка приборами

Проверка выполняется на снятом с мотора датчике с использованием миллиамперметра и вольтметра. Собирается изображенная на рисунке схема:

Датчик опускают в емкость с кипящей водой, затем при заданных величинах температуры (контролируется термометром) делается замер напряжения. Его значения приблизительно должны соответствовать стандартным (температура в градусах Цельсия напряжение в вольтах):

Выбраковывается деталь, если напряжение на ней ниже 2.31 В (соответствует температуре −60°C) или больше 3.98 В (показания для +125°).

Видео по теме

Почему не показывает датчик температуры на газели двигатель 405

Итак после покупки авто я рванул домой. Но завести мотор можно было только масланием педали газа и переодически выжиманием газ в пол. Короче танцы с бубном. Остановившись на Лукойла в сторону Ярославля после развилки на Сергиев посад я через 15 мин машину завести не смог и начитавшись форумов уснул. Проснувшись завел при помощи такой то матери, так как хотя бы схватывает. Ок. Авто заглушил опять у кафе в Григорьевский перед Переславлем. Опять мертвая машина, поел и спать. Два часа просыпаюсь, что кто где заводу. Вроде легко. Все дома утром к магазину, там мне диагностируют см фото

Первые семь фото меняю заодно радиатор масляный — течет.

Короче меняю датчик дроссельной заслонки и дтож, причем на дтож сканер ругался и дальше и авто не заводилось и нах.

Пропущу маты и пр. На след день к другу, прихватил старый датчик, продиагностировал по схеме, датчик отпускал в воду 50 95 градусов. Значения совпали с табличными.

Короче датчик исправный и мой типа тоже. Вот а фак ай люлю. Первая мысль кинуть провод до эбу или проверить расплюсовку. Ну и разматываю вчера замотанный заново жгут, вспоминая следы вмешательства туземцев в старый разъём. Сравниваю со схемой и Эврика, скручиваю, завожу два оборота и завелось. Проверяю три раза и на третью заводку проверка на ходу. До этого приборка показания датчиков температуры давления масла и уроаня топлива зашкаливало — все выровнялось, кроме холостых оборотов но это другая история, с подсосом.

Схема № 1 для проверки исправности датчика температуры 19.3828. Схема для проверки исправности датчика температуры 19.3828

Величины напряжения на выводах датчика температуры 19.3828 в зависимости от температуры жидкости. Температура, градусов — Напряжение, Вольт :

+20 — 2,93 +40 — 3,13 +70 — 3,43 +75 — 3,48 +80 — 3,53 +85 — 3,58 +90 — 3,63 +95 — 3,68 +100 — 3,73

Проверку исправности датчика температуры также можно выполнить собрав схему № 2. Затем установить с помощью резистора 1 ток в цепи 1-1.5 мА, при этом вольтметр 4 должен показывать напряжение 2,96-3,02 В при температуре +25 градусов.

Схема № 2 для проверки исправности датчика температуры 19.3828. Простая схема для проверки исправности датчика температуры 19.3828

Датчик температуры также можно проверить, измерив его сопротивление. Для этого надо подсоединить «+» мультиметра к выводу 1 колодки датчика, а затем измерить сопротивление между выводами 1 и 2 датчика. При температуре 15-20 градусов сопротивление датчика должно быть около 43 кОм.

Дополнительные способы диагностики датчика температуры 19.3828, а также внешние проявления его неисправности, подробно рассмотрены в отдельном материале.

Симптомы: 1. Плохо заводится нахолодную, приходится помогать педалью и такой то матерью. 2. Не заводится на горячую хоть сколько не дави на газульку. 3. Приборка панель глючит, левая часть зашкаливает все стрелки. 4. Неустоичиво на ходу, потеря мощности, не тянет, падает скорость и тяга.

Читать дальше: Булочка с маком можно ли за руль

Что точно не является симптомом: 1. Повышенные обороты 2. Фантазии диагностов в желании заменить все датчики, дроссель катушки бензонасос стартер свечи провода и пр Дополню завтра после сброса ошибок

В современных автомобилях, имеет место быть множество самых разнообразных датчиков, каждый из которых отвечает за какую-то отдельную систему. Датчик температуры охлаждающей жидкости, который мы будем проверять далее, относится к числу самых, важных. Почему он вошёл в этот ранг? Думается не стоит подробно объяснять, чем чреват перегрев силового агрегата и какие финансовые последствия могут быть у этой неприятности.

датчик температуры антифриза

Тема статьи – ДТОЖ змз 406, 405 и датчик температуры змз 409. Вроде все просто: и деталька «копеечная», и замена 5 минут занимает, но «здесь вам не тут», наши запчасти скучать не дадут. Народ давным-давно распределил данные датчики по цветам, совершенно не обращая внимания на тот факт, что у разных производителей датчиков, разные цвета на один и тот же датчик.

Замена датчика температуры двигателя ЗМЗ 405

Существуют различные типы систем управления двигателем, устройство которых может различаться в значительной мере. Но, в любой из систем управления двигателем обязательно применяется датчик температуры охлаждающей жидкости. В большинстве систем применяется датчик температуры воздуха во впускном тракте двигателя и именно таким датчиком и является датчик температуры двигателя (ДТД) ЗМЗ 405

ДТОЖ змз 406, 405 – грабли или опыт работы

С этими «подленькими» датчиками я столкнулся при следующих обстоятельствах. Приехала газель, на которой «заливало свечи» по утрам. Я в кавалерийской атаке, лихо, выставляю сбитый грм по меткам, меняю свечи, ДТОЖ — двигатель работает на горячую значительно лучше. А машину по утрам не завести. Свечи мокрые как лягушки. Знакомый диагност дает совет: зайди в магазин и возьми сразу 4-5 ДТОЖ змз 406, 405 и далее по анекдоту…спокойно спускаемся с горы и имеем все стадо. С КАЖДЫМ датчиком приходилось подключать диагностический компьютер и глядеть чего он изволит показывать. Показания в момент запуска были от -20 до +30 (на дворе середина лета). Естественно, что мозги получив такую информацию, начинали «давать бензин на прогрев» и все заливало. Из четырех ДТОЖ змз 406, более-менее адекватным был только один.

Теория

Основная засада для клиента и диагноста, кроется в следующем. На двигателях Е-0, Е-2 с завода идут датчики с «квадратным» разъемом, на Е-3, Е-4 с овальным. Но это еще не все. На Е-0 и Е-2 данные датчики также невзаимозаменяемые и различаются по типу ЭБУ. Но самое главное ДТОЖ змз 406, 405, 409 должны быть с русских заводов или брендовых производителей (Bosch). Относительно качественные изделия производят два калужских и «Автотрейд». Датчики гламурного розового цвета из Арзамаса «не то». Датчики всех цветов радуги из Поднебесной, «совсем не то». Что должно ставиться по заводской документации:

• ЕВРО-0, ЭБУ МИКАС7.1 — ДТОЖ 19.3828, 42.3828 или 40.5226. Принцип работы – термодиод. Корпус датчика – черный.
• ЕВРО-2, ЭБУ МИКАС-11\VS8, СОАТЭ — ДТОЖ 40.5215. Терморезистор. Корпус датчика – серый.
• ЕВРО-3, ЕВРО-4. Каталожный номер 40904.3828000. ДТОЖ 234.3828. Овальный разъем.

Датчик температуры змз 409

На ДТОЖ для двигателей Е-3, Е-4 я хочу остановиться подробнее. В отличии от датчиков Е-0, Е-2, в данном случае русским датчикам есть хорошая альтернатива. Датчики импортных производителей (Bosch, Febi, Vernet). Их большой плюс в следующем. У всех датчиков температуры есть определенная временная инерционность показаний. У хороших импортных аналогов этот параметр почти в два раза ниже. И если на двигателе стоит не вискомуфта, а вентиляторы, то данный параметр становится очень-очень важным. К сожалению импортных аналогов, ДТОЖ змз 406 для Е-0, Е-2 мне неизвестно. Приходилось изгаляться, как только можно. В частности, я брал несколько датчиков, отдавал на завод токарю, и он максимально уменьшал толщину стенки до термоэлемента. Эффект это конечно дает.

Важно. После того, как заменен датчик температуры змз 409, 405 (особенно Е-3, Е-4), крайне желательно провести процедуру «сброс и инициализация ЭБУ». Это можно сделать или при помощи бортового компьютера, или с подключением диагностического оборудования.

Принцип действия датчиков температуры двигателя ЗМЗ 405

В качестве датчиков температуры двигателя и датчика температуры воздуха во впускном тракте двигателя ЗМЗ 405 применяются терморезисторы с отрицательным температурным коэффициентом – с увеличением температуры датчика температуры двигателя его сопротивление уменьшается.

Датчик температуры двигателя устанавливается в потоке охлаждающей жидкости. При низкой температуре охлаждающей жидкости, сопротивление датчика высокое (3,52 kQ при +20 °С); при высокой температуре -сопротивление датчика низкое (240 Q при +90 °С). От блока управления двигателем, через расположенный внутри блока управления двигателем резистор с постоянным электрическим сопротивлением, на датчик температуры двигателя поступает опор. напряжение величиной 5 V. Второй вывод датчика соединён с “массой”.

Неприятные сюрпризы от ДТОЖ двигателя.

Привет. Сегодня хочу рассказать о датчике температуры охлаждающей жидкости и неисправностях связанных с ним.ТОЖ. Картинка из свободного доступа интернета.

.Датчик температуры охлаждающей жидкости(ДТОЖ) — это важный элемент электронной системы управления двигателем(ЭСУД).
Датчик предназначен для измерения температуры двигателя. По сигналу с этого датчика ЭСУД ,по заложенной в нем программе, управляет подачей топлива, корректирует угол зажигания, включает и выключает вентилятор системы охлаждения двигателем.
Конструктивно датчик представляет собой термистор, который имеет отрицательный температурный коэффициент, т. е. с увеличением температуры его сопротивление падает.

Сам термистор помещен в в теплопроводный корпус с резьбой. В корпус встроен пластиковый разъем с 2-я выводами термистора.

Датчик должен иметь прямой контакт с охлаждающей жидкостью.

На самом деле этот, на первый взгляд, простой датчик может автовладельцу принести массу неприятных моментов.

Симптомы неисправности этого датчика могут быть следующие:

• дергания и рывки при движении автомобиля;
• повышенный расход топлива(черный нагар на свечах зажигания);
• повышенные обороты на холостом ходу;
• плохой запуск на горячую ,в некоторых случаях и на холодную;
• перегрев двигателя из-за неверных значений ДТОЖ.

Самые банальные причины: обрыв внутри ДТОЖ или проводов,подходящих к нему. В этом случае загорается лампа неисправности двигателя, ошибка:»Неисправность цепи датчика температуры двигателя».

Но есть и более коварные причины: ДТОЖ может давать неверные показания по температуре охлаждающей жидкости, т.е показывать температуру ниже чем она есть на самом деле. К примеру, может занижать температуру на 10-15 градусов. В этом случае лампа неисправности не загорается. ЭСУД не подает вовремя сигнал на реле вентилятора системы охлаждения двигателя. Начинает подниматься в бачке уровень охлаждающей жидкости, что может привести к перегреву двигателя. В этом случае реальную температуру показать может только указатель на приборном щитке.

В таком случае можно снять ДТОЖ ,нагреть его отдельно в чайнике и замерить тестером как меняется его сопротивление по таблице.

Назначение и принцип работы ДАД

Во время работы двигателя происходит постоянное изменение мощности, которое зависит от подачи топливной смеси путём открывания/закрывания дроссельной заслонки. Датчик фиксирует фазы колебания давления в зависимости от нагрузки и передаёт их на ЭБУ.

Электронная система рассчитывает объём воздуха, поступивший в агрегат и контролирует подачу топлива в прямой пропорции. При увеличении мощности (открытии дроссельной заслонки) ЭБУ увеличивает интервал фаз открытия топливных форсунок. При уменьшении – происходит разрежение и интервал работы форсунок сокращается.

Таким образом топливная смесь обогащена кислородом в соответствии с нормативным значением независимо от перепадов нагрузки. Это необходимо для её полного сгорания в цилиндрах и эффективной работы двигателя.

ДАД имеет простую конструкцию из нескольких элементов:

• Корпус.
• Вакуумная камера с блоком замера давления.
• Высокочувствительная мембрана с тензорезистором.
• Импульсный усилитель.
• Разъём штуцера и электрические выводы.

В процессе поступления воздуха в камеру датчика, образуется разница давлений, срабатывает мембрана и через тензорезистор передаёт импульс на блок-контроллер ЭБУ.

Как проверить датчик температуры на 402, 405 и 406 двигателях?

Двигатель любого автомобиля является основным его устройством, которое помогает комфортному и быстрому передвижению, а также поддерживает работу многих других систем авто. Одним из показателей исправности мотора является его рабочая температура. Поддерживать оптимальное состояние движка, предохранять его от перегрева или переохлаждения, очищать от загрязнений, а также предотвращать процессы коррозии должна особенная жидкость — охлаждающая (антифриз, тосол и т.д).

Но без должного контроля за температурой, даже при наличии качественной охлаждающей жидкости, бесперебойная работа системы невозможна.

Отслеживание нагрева ОЖ лежит на плечах маленького прибора, который называется датчик температуры охлаждающей жидкости.

Это небольшое устройство отслеживает температуру охладителя и передает полученные данные на приборную панель в салоне автомобиля.

Проверка датчика температуры охлаждающей жидкости ЗМЗ 405

Проверка датчика температуры охлаждающей жидкости 19.3828. При появлении в ходе диагностирования кодов 21 (низкий уровень сигнала датчика температуры охлаждающей жидкости) или 22 (высокий уровень сигнала датчика температуры охлаждающей жидкости) соберите схему проверки датчика, показанную на рис. 1. Установите с помощью резистора 1 ток в цепи 1… 1,5 мА. Вольтметр 4 должен показывать напряжение 2,96…3,02 В при температуре +25°С. При температуре +90°С напряжение должно быть в пределах 3,6…3,7 В.

Читать дальше: Размеры магнитолы чери тигго фл

Где расположен ДТОЖ?

Основным условием корректной работы прибора измерения подобного типа является его непосредственный контакт со средой измерения. Проще говоря — чтобы датчик правильно измерял температуру охлаждающей жидкости, чувствительный его элемент должен быть в эту жидкость погружен.

Как правило, термодатчик располагается в блоке цилиндров в корпусе термостата. Реже — в головке блока. Иногда в системе присутствуют два прибора в обоих местах, измеряющие разные показатели — температуру жидкости на выходе из двигателя и на выходе из радиатора.

Расположение, в зависимости от того, какая это марка и какой движок, может варьироваться, но главное условие всегда должно оставаться неизменным — контакт ДТОЖ с жидкостью.

Процессы, которые регулируются системой автомобиля, основываясь на данных, получаемых с детектора температуры ОЖ:

• регулировка опережения угла зажигания;
• корректировка состава горючей смеси, подаваемой в мотор;
• контроль за системой вентиляции и многое другое.

5.7.2 Датчик указателя температуры охлаждающей жидкости

5.7.2. Датчик указателя температуры охлаждающей жидкости

Подача напряжения к датчику температуры охлаждающей жидкости производится от панели приборов через замок зажигания и плавкий предохранитель. Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Виды измерителей температуры охлаждающей жидкости

1. Магнитный. Представляет собой две катушки по бокам якоря. Одна из катушек присоединяется к термочувствительному кабелю, а вторая к контактам приборного щитка. Магнитное поле, которое изменяется при нагревании ОЖ, приводит к движению якоря.
2. Биметаллический. Представляет собой устройство, составленное из двух металлов с различным показателем температурного сопротивления. На разнице реакций и строится определение уровня нагрева и передача соответствующей информации.
3. Полупроводниковый. Один из самых распространенных типов датчиков. Принцип работы основывается на снижении показателя сопротивления при нагреве в случае с отрицательным коэффициентом прибора, либо повышении, если детектор имеет положительный коэффициент сопротивления.
4. Капиллярный. Последний тип, не самый распространенный на сегодняшний день тип устройства, считается устаревшим в силу того, что является не самым точным и прочным прибором, по сравнению с другими типами детекторов температуры ОЖ. Принцип работы заключается в закипании вещества, расположенного в корпусе измерителя, в результате чего повышается давление, которое приводит стрелку индикатора в движение.

Признаки неисправности термодатчика ОЖ

На что следует обратить свое внимание при возможной поломке измерительного прибора в двигателе автомобиля:

1. код ошибки или текстовое сообщение, напрямую указывающие на характер и место неисправности;
2. мигание индикатора термодатчика;
3. затрудненный запуск двигателя, независимо от погодных условий;
4. сложности с остановкой горячего двигателя на холостых оборотах;
5. остановка мотора и сложности при его повторном запуске;
6. значительный перерасход топлива;
7. нехарактерный цвет выхлопных газов.

Стоит знать, что подобные признаки могут быть вызваны не только неисправность ДТОЖ. Так что, прежде чем приобретать новый датчик, стоит в первую очередь, проверить уровень и качество охлаждающей жидкости. Вполне возможно, что она просто уже отработала свое и требуется ее замена.

Также необходимо продиагностировать качество контактов на пути к датчику и исправность системы вентиляции.

После этого, если все вышеописанные моменты в порядке, необходимо провести диагностику детектора при помощи мультиметра и градусника.

Прибор необходимо демонтировать, подключить его к измерителю в режиме омметра, погрузить в ОЖ и начать ее нагревать. В ту же субстанцию опускается термометр и путем сравнения со специальной таблицей (соотношение градусов Цельсия и Ом) делаем выводы о работоспособности прибора.

Перед снятием ДТОЖ необходимо остудить двигатель, слить охлаждающую жидкость и отключить аккумуляторную батарею.

Чтобы проверить датчик температуры 405 двигатель также должен быть охлажден, а система обесточена.

Если у данного автомобиля вдруг стал неисправен ДТОЖ, бортовой компьютер начинает считать температуру запуска движка равной нулю и подает топливную смесь соответствующего уровня обогащения. Так как данный уровень не подходит для реальной температуры системы, запуск двигателя может оказаться проблематичным, либо не станет производиться совсем.

После того, как двигатель наконец-то удается привести в рабочее положение, датчик снова начинает неверно трактовать считанную информацию, передавая показания нагрева ОЖ, к примеру, равными 80 градусам, из-за чего придется постоянно работать педалью газа, иначе прогреть автомобиль не получится из-за того, что он будет глохнуть.

Обратной стороной поломки является перегрев мотора в пути, когда детектор показывает температуру ниже фактической, что также приводит к различного рода неполадкам и может явиться причиной выхода двигателя из строя.

Датчик температуры 402

Охлаждающий комплекс в автомобилях модели 402 прогоняет ОЖ при помощи водного насоса по системе, которая имеет вид кольца.

Пункты по которым проходит жидкость, омывая систему:

• радиатор;
• патрубок;
• термостат;
• водяная рубашка;
• насос;
• патрубки;
• радиатор.

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.
