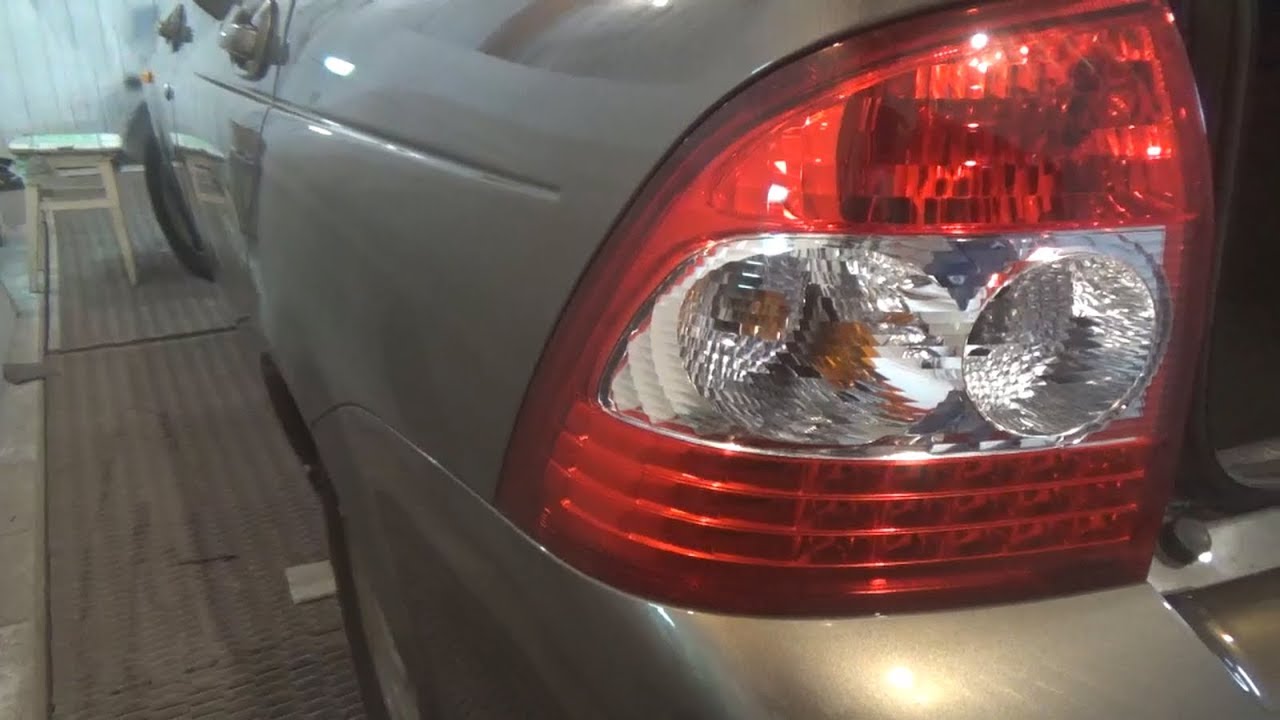

Как снять заднюю фару на приоре

Меняем лампы в заднем фонаре Lada Priora

Работа по замене ламп показана на левом фонаре автомобиля Лада Приора выпуска с 2013 года. На правом фонаре операции выполняем аналогично.

Для замены ламп в заднем фонаре достаточно отвернуть гайки его крепления и отвести фонарь от кузова, не отсоединяя колодку проводов фонаря от колодки заднего жгута проводов.

Новую лампу PY21W устанавливаем в обратной последовательности. При этом два выступа, расположенных несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

Операции по замене остальных ламп выполняем аналогично. К каждому патрону лампы помимо «массового» провода черного цвета подведены другие провода, имеющие различные цвета. Чтобы не перепутать патроны ламп при их установке, на корпусе фонаря указаны соответствующие цвета проводов.

После замены лампы установку заднего фонаря производим в обратном порядке.

Замена заднего фонаря и ламп Приоры

В каждом автомобиле лампы фонарей меняются по-разному, поэтому создать однотипную инструкцию по практически не реально. В данной статье речь пойдет о замене ламп заднего фонаря в Приоре.

Конструкторы АвтоВАЗ не предусмотрели возможность смены ламп без демонтажа самого фонаря и перед заменой его необходимо снять. Поэтому сначала будет правильнее рассказать о его снятие, а затем об извлечении ламп.

Снятие и установка фонаря

Доступ к заднему фонарю открывается из багажного отсека Приоры. Чтобы непосредственно добраться до фонаря необходимо отодвинуть обивку багажника.

Процесс снятия заднего фонаря

Открываем багажник и в нем отгибаем обивку в задней части крыла.

Затем можно будет увидеть 3 гайки «барашка» именно на них держится фонарь. Откручиваем их придерживая его с другой стороны.

Далее тянем фонарь на себя и вынимаем его из заднего крыла.

Снятие патрона лампы производится путем поворота его против часовой и натяжением на себя.

Установка производится в обратной последовательности.

Замена ламп

После того как фонарь будет снят можно приступать к замене ламп.

Для этого выкручиваем патрон лампы путем прокручивания против часовой стрелки.

Вынимаем патрон. Лампу из патрона следует вынимать путем небольшого надавливания на нее и поворота против часовой стрелки на 90 градусов. После этого лампа должна выйти с посадочного места.

Устанавливаем новые лампы в обратной последовательности.

Обозначение патронов фонаря

Лампа сигнала поворота;
Лампа задних ПТФ;
Лампа заднего хода;
Лампа стоп сигнала и габаритов;

Какие лампы установлены в фонаре Приоры

В заднем фонаре Приоры установлено 4 лампы, которые отвечаю за включение сигнала поворота, габариты, задний ход, стоп сигнал и ПТФ. Они практически одинаковы, но имеют некоторые отличия.

Лампа поворота имеет маркировку PY21W и оранжевый цвет, при установки обычной белой лампы сигнал поворота будет моргать белым цветом.
Лампа габаритов и тормоза имеет две спирали, которые отвечают отдельно за торможение и подсветку.
Лампы заднего хода и ПТФ одинаковые.

Таблица маркировки ламп задних фонарей

Назначение ламп	Маркировка	Особенности
Задний ход	P21W	Белая
Сигнал поворота	PY21W	Оранжевого цвета
Стоп-сигнал и габариты	P21/5W	Две спирали под габариты и сигнал торможения
Задние ПТФ	P21W	Белая

Смена ламп стоп-сигналов и габаритов местами

С выходом рестайлинга Приоры 2, в ней изменилось большое количество деталей. Особенно заметы задние фонари они стали светодиодными. Теперь габариты стали снизу, что внешне придает более широкий вид автомобилю в темноте. Чтобы добиться такого эффекта, совсем не обязательно покупать и устанавливать светодиодные фонари.

Для этого достаточно лишь поменять местами подсветку с верхней позиции и нижней. Задний ход и повороты не трогаем!

После такой замены стопы при нажатии на педаль тормоза будут загораться там, где раньше была подсветка габаритов и противотуманных фар. А габариты и задние ПТФ будут светиться снизу фонаря.

Как снять заднюю фару на приоре

Работу проводим при замене ламп в заднем фонаре или замене самого фонаря.

Работа показана на левом фонаре.

Для замены ламп в заднем фонаре достаточно отвернуть гайки его крепления, не отсоединяя колодку проводов фонаря от колодки заднего жгута проводов. Внутри багажника…

…отгибаем клапан обивки… …и рукой отворачиваем три пластмассовые гайки («барашки») крепления фонаря (две гайки находятся под обивкой и на фото не видны).

Расположение гаек крепления заднего фонаря (для наглядности показано на снятом фонаре)

Повернув патрон лампы габаритного света и сигнала торможения против часовой стрелки…

…вынимаем патрон с лампой из корпуса фонаря. Нажав на лампу, поворачиваем ее до упора против часовой стрелки…

…и вынимаем лампу из патрона.

Комбинированная лампа габаритного света и сигнала торможения имеет два выступа, расположенных на разных уровнях. При установке новой лампы габаритного света и сигнала торможения P21/4W ее выступы должны войти в соответствующие пазы патрона.

Операции по замене остальных ламп выполняем аналогично.

К каждому патрону лампы, помимо «массового» провода черного цвета, подведены другие провода, имеющие различные цвета.

Чтобы не перепутать патроны ламп при их установке, на корпусе фонаря указаны соответствующие цвета проводов.

Например, на корпусе фонаря рядом с патроном лампы противотуманного света имеется надпись «красный», соответствующая красному проводу патрона лампы. Рядом с патроном лампы указателя поворота надпись «голубой», а с патроном лампы света заднего хода — «зеленый». Исключение составляет патрон лампы габаритного света и сигнала торможения, рядом с которым надписи нет.

Для снятия заднего фонаря…

…сжимаем фиксаторы колодки заднего жгута проводов… …и отсоединяем ее от колодки проводов фонаря.

Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове. Отворачиваем три пластмассовые гайки крепления заднего фонаря (см. выше).

Снимаем фонарь, вытягивая провода с колодкой через отверстие в кузове. На трех резьбовых шпильках крепления и двух установочных пластмассовых штифтах фонаря установлены уплотнительные прокладки.

Если прокладки порваны, заменяем их новыми. Устанавливаем задний фонарь в обратной последовательности.
