Снятие ГБЦ в поисках утечки тосола

Добрый день, ребята!
Попытаюсь максимально коротко описать события. Итак, с осени прошлого года я заметил, что тосол постоянно меняет свой уровень в расширительном бачке — то несколько больше предыдущего уровня, то ниже. Снижение уровня еще можно было как-то объяснить утечкой, но вот повышение уровня меня волновало больше. Куда уходил тосол я не мог понять и найти. Даже посчитал, что это радиатор виноват. 9 ноября я заменил радиатор, но потери тосола не прекратились.
В общем и в среднем приходилось доливать от 150 до 500 грамм тосола в месяц. Я продолжал искать утечку и не мог найти. В итоге было решено скинуть головку и проверить прокладку. Заодно притереть клапана.
Пользуясь любезно предоставленной мастерской технического сервиса, инструментами и, конечно, личной помощью своего зятя (огромное ему спасибо!), которые располагаются в г. Сальск Ростовкой области в районе Капустино, мы вдвоем приступили к работе.
За вечер первого дня — разобрали и сняли головку.

Фото в бортжурнале Lada Приора седан Головка еще на блоке Фото в бортжурнале Lada Приора седан Снятые валы и гидрики Фото в бортжурнале Lada Приора седан

Поршня оказались довольно "подкопченые":

Фото в бортжурнале Lada Приора седан Фото в бортжурнале Lada Приора седан

Между блоком и головкой стояла металлическая прокладка. Перевернув головку, увидели следующую картинку (номера на фото — это номер цилиндра)

Фото в бортжурнале Lada Приора седан Фото в бортжурнале Lada Приора седан Фото в бортжурнале Lada Приора седан Фото в бортжурнале Lada Приора седан

Визуальный осмотр не подтвердил сильной протечки, но и не отверг данной возможности. В первый вечер, уже во втором часу ночи мы окончили работы.

На следующий день, понимая, что толком перебрать ГБЦ мы не сможем, (а были задумки — притереть клапана, и заменить их сальники), решено было обратиться к знакомому мотористу, который сделает это профессионально.
По его совету — залили керосин в котлы для раскисания возможного залегания колец и отдали ГБЦ на шлифовку. Шлифовку ожидали долго, только к пяти часам дня мы получили ее обратно. То ли очередь большая была, то ли мастер уезжал по делам и забил на заказ.

Фото в бортжурнале Lada Приора седан Перед шлифовкой Фото в бортжурнале Lada Приора седан После шлифовки. Снято — 0,1 мм

Потом мы обратились к мотористу и выслушав порцию недовольства ("Почему так долго?"), мы оставили ему головку. Кроме того, оставили набор сальников клапанов, два баллона очистителя карбюратора, банку отличного кофе (на магарыч)).
Неожидали, что он позвонит нам уже сегодня — почти в десять вечера мы прибыли к нему и забрали вычищенную головку с замененными сальниками клапанов и притертыми клапанами. Очиститель карбюратора был ему нужен не для головки — помимо головки он промыл форсунки, которые мы тоже ему оставили. В общем, мужик сдорово нас выручил.
"Владимир! Я искренне благодарю за выполненную работу!" — только и мог сказать я. Знаю, что это стоит денег, а не спасибо. Но тут свои взаимозачеты были, о которых я был не в теме. люди просто помогают друг другу и часто — за спасибо.

Фото в бортжурнале Lada Приора седан Фото в бортжурнале Lada Приора седан Фото в бортжурнале Lada Приора седан Фото в бортжурнале Lada Приора седан

Керосин, периодически подливаемый в котлы медленно просачивался в картер. Поршня довольно легко оттерлись мягкой тканью. Кольца решили не проверять и не менять, так как замер компрессии накануне показал 15-15-14-15. Почему-то в одном было 14, но надо бы теперь замерить, после притирки клапанов.

На следующий день, когда начали собирать двигатель, пошел дождь и около мастерской повисла удивительной красоты двойная радуга:

Фото в бортжурнале Lada Приора седан

Процесс сборки описывать не буду, все поставили, сальники распредвалов новые взяли. Масло (с керосином) слили из картера и залил для промывки полусинтетику Лукойл 10w-40. На которой проехал около 1000 км и заменил масло и фильтр. Залил синтетику Лукойл Люкс 5w-40, на которой и ездил до этого. Статью пишу уже спустя месяц после ремонта. Поэтому есть наблюдения:
— тосол уходить перестал. (Поставил неметаллическую, а безасбестовую прокладку. Понимаю, что это не приоровская прокладка. Моторист посоветовал. Езжу на 92-м бензине, поэтому все норм);
— машина ехать быстрее не стала))) хотя по началу казалось, что резвее ведет себя и есть больше. Но это только казалось — расход горючего и динамика на прежнем уровне.;
— уровень масла вроде бы тоже стабилизировался. Хотя нет, медленно снижается, но практически не заметно. За месяц на щупе уменьшение в пределах 1 мм.
Вот вроде и все. Для этой записи хватит.

Ремонт Priora 90

Работу проводим при замене прокладки головки блока цилиндров, ремонте и замене головки блока, а также при демонтаже шатунно-поршневой группы двигателя.
Сбрасываем давление в системе питания (см. «Замена топливного фильтра»).
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»). Отсоединяем наконечник провода от датчика сигнализатора недостаточного давления масла (см. «Снятие датчика сигнализатора недостаточного давления масла»). Отсоединяем колодку жгута проводов форсунок от колодки жгута проводов системы управления двигателем (см. «Снятие топливной рампы и форсунок»). Сливаем охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»). Снимаем заднюю опору силового агрегата (см. «Снятие опор силового агрегата»). Снимаем крышку головки блока цилиндров (см. «Снятие распределительных валов и замена гидротолкателей клапанов»).

Ремонт Priora 91-1.jpg

Головкой «на 10» отворачиваем болт крепления наконечника провода «массы» жгута проводов системы управления двигателем.

Ремонт Priora 91-2.jpg

Головкой «на 13» отворачиваем гайку крепления наконечника провода, идущего от «минусового» вывода аккумуляторной батареи…
…и снимаем наконечник провода со шпильки головки блока цилиндров.
Для удобства отворачивания гаек крепления корпуса термостата отсоединяем колодки жгутов проводов от датчика указателя температуры охлаждающей жидкости (см. «Снятие датчика указателя температуры охлаждающей жидкости») и датчика температуры охлаждающей жидкости (см. «Снятие датчика температуры охлаждающей жидкости»).

Ремонт Priora 91-3.jpg

Головкой «на 13» отворачиваем две гайки крепления корпуса термостата к головке блока цилиндров.

Ремонт Priora 91-4.jpg

Не отсоединяя шланги системы охлаждения от патрубков корпуса и крышки термостата, снимаем корпус в сборе с крышкой термостата со шпилек головки блока цилиндров.
Соединение фланцев корпуса термостата и головки блока цилиндров уплотнено прокладкой. Если прокладка порвана или расслоилась, то при последующей сборке ее необходимо заменить новой.
Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»).

Ремонт Priora 91-5.jpg

Вынимаем направляющую трубку указателя уровня масла из патрубка блока цилиндров.

Ремонт Priora 91-6.jpg

Ключом «на 17» отворачиваем штуцер трубки подвода топлива к рампе, удерживая наконечник топливного шланга ключом того же размера.

Ремонт Priora 91-7.jpg

Снимаем шланг с наконечника трубки.
На наконечнике трубки установлено резиновое кольцо. Если кольцо повреждено — при сборке заменяем его новым.
Ослабляем гайки крепления кронштейна подводящей трубы насоса охлаждающей жидкости и снимаем кронштейн со шпильки головки блока цилиндров (см. «Снятие катколлектора»).
Снимаем заднюю крышку ремня привода газораспределительного механизма (см. «Снятие насоса охлаждающей жидкости»).
Головку блока цилиндров можно демонтировать в сборе с катколлектором или без него, отвернув гайки крепления катколлектора и сняв его со шпилек головки блока цилиндров. В процессе эксплуатации из-за высокой температуры в зоне катколлектора гайки его крепления к шпилькам головки блока цилиндров могут «прикипеть», и отвернуть их в моторном отсеке может быть затруднительно. Поэтому показываем метод снятия головки блока цилиндров в сборе с катколлектором.
Отcоединяем трубу дополнительного глушителя от катколлектора (см. «Замена прокладки в соединении катколлектора и дополнительного глушителя»). Отворачиваем два болта крепления катколлектора к кронштейну блока цилиндров (см. «Снятие катколлектора»).
Отсоединяем колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода от колодок жгутов проводов системы управления двигателем (см. «Снятие датчиков концентрации кислорода»).
Шестигранником «на 10» отворачиваем десять винтов крепления головки к блоку цилиндров.

Ремонт Priora 91-8.jpg

Расположение винтов крепления головки блока цилиндров
Вынимаем винты крепления головки с шайбами.

Ремонт Priora 92-1.jpg

Снимаем с помощником головку блока цилиндров.

Ремонт Priora 92-2.jpg

Снимаем прокладку головки блока цилиндров (А — центрирующие втулки).


Не допускается использовать прокладку головки блока цилиндров вторично. Прокладку необходимо заменить новой.
Перед установкой головки блока цилиндров удаляем нагар с поверхностей камер сгорания и очищаем привалочные поверхности головки и блока цилиндров от загрязнений и масла. Удаляем из резьбовых отверстий (под винты крепления головки) блока цилиндров масло и охлаждающую жидкость.
Установку головки блока цилиндров проводим в обратной последовательности.
Новую прокладку головки блока цилиндров и саму головку устанавливаем по двум центрирующим втулкам. Перед вворачиванием винтов крепления головки блока цилиндров окунаем винты в моторное масло и даем ему стечь.

Ремонт Priora 92-3.jpg

Порядок затягивания винтов головки блока цилиндров
Устанавливаем винты крепления головки блока цилиндров, наживляем их и затягиваем в три приема по схеме: – первый прием — затягиваем винты моментом 20–25 Н·м (2,0–2,5 кгс·м);
– второй прием — доворот винтов на 90°;
– третий прием — доворот винтов на 90°.
Винты крепления головки блока цилинд ров можно установить повторно только в том случае, если они вытянулись до длины не более 95 мм (без учета высоты головки винта). Если длина больше, заменяем винты новыми.

Какие ключи нужны для снятия гбц приора. процесс и порядок затяжки болтов гбц на приору

Часто можно услышать от старых водителей: «Ну, пошла вода в хату!» Неопытный автолюбитель в удивлении начнёт осматривать коврики, с подозрением косясь на район печки, или просто будет недоуменно смотреть на сказавшего.

В чём тут дело? В том, что так говорят, когда произошло попадание охлаждающей жидкости в масляный поддон. Причиной этого, чаще всего, становится прогорание прокладки головки блока цилиндров (ГБЦ).

Что это такое, и как исправить этакую напасть у «Приоры» написано ниже.

Признаки прогорания прокладки ГБЦ

Обычно это происходит на участках между цилиндрами. Это самое тонкое место прокладки. И степень повреждения бывает различной. Также признаки того, что прокладка требует замены, зависят от того, какой из каналов в стенке блока оказался повреждённым:

  1. Масляный.
  2. Системы охлаждения.
  3. Оба сразу.

Если пострадал масляный канал, в рабочий цилиндр начнёт попадать машинное масло. Это вызовет быстрое замасливание, и выход свечи из строя. Появляются пропуски воспламенения. Двигатель «троит». Этот признак, в общем-то, общий для всех вариантов. Повышается расход масла.

Если пробой в систему охлаждения, то при минимальном нагреве двигателя, охлаждающая жидкость в расширительном бачке идёт пузырями. Впечатление такое, что мотор «кипит», хотя температура нормальная.

Из выхлопной обильное течение конденсата, с запахом охлаждающей жидкости.Ну а повреждение двух каналов на «Приоре» приводит к попаданию жидкости в масляный поддон. Масло становится серым и пузырчатым. Это сразу видно на щупе уровня масла.

Так же падает компрессия в цилиндрах двигателя «Приоры».

Прокладка ГБЦ «Приоры» выполнена из специального паронита и металла. При покупке в магазине для замены, стоит тщательно проверить деталь на отсутствие трещин и изломов. К сожалению, подобные дефекты не редкость.

Как заменить

Эта работа относится к серьёзным видам ремонта. Поэтому подходить к ней нужно аккуратно. Ведь придётся снимать головку блока цилиндров на «Приоре». Проходит она в несколько этапов:

  1. Подготовка «Приоры»
  2. Отключение электрики.

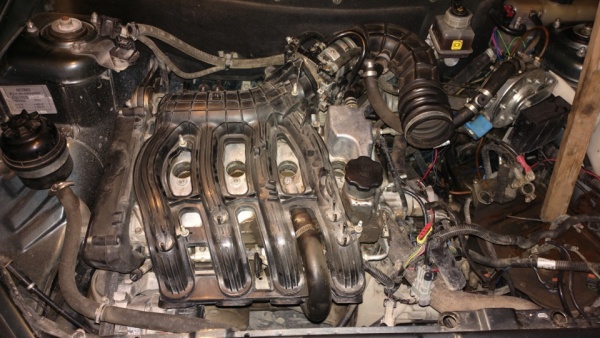

  3. Снятие ресивера впуска.
  4. Снятие ремня газораспределительного механизма (ГРМ)

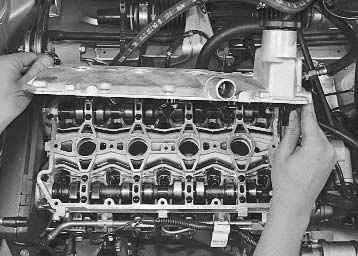

  5. Демонтаж крышки клапанов.
  6. Снятие непосредственно ГБЦ.
  7. Проверка состояния головки.
  8. Замена прокладки.
  9. Сборка в обратном порядке.

Подготовка заключается в проверке всего необходимого для этой операции, ключей, прокладок для замены, герметика. Снятие декоративной крышки с двигателя. Слить жидкость охлаждения. Снять привод дросселя и воздушный патрубок.

Потом отключается аккумулятор, и начинается отсоединение разъёмов датчиков и исполнительных механизмов.

Это Датчик дроссельной заслонки, положения распредвала, давления масла, регулятора холостого хода, катушек зажигания и форсунок.

Ресивер отделяется после откручивания 2 гаек на 10 в верхней части и 5 гаек и болтов на 13, крепящих его к ГБЦ. Отсоединение и установка ремня ГРМ достаточно описано во многих статьях.

Сняв крышку, шестигранником вывернуть 10 болтов крепления ГБЦ и снять её.

Важно! Проверить состояние головки на искривление, с помощью металлической линейки. Если есть малейшее подозрение на то, что головку «повело», отдать её на шлифовку токарю

Заменить прокладку. Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке

Снятие и установка гбц приора 16 клапанов своими руками Совет автоэксперта, как снять головку блока цилиндров на lada priora 16 клапанов Ремонт гбц приора 16 клапанов своими руками - все о лада гранта Снятие и установка гбц приора 16 клапанов своими руками Lada priora. разборка и сборка двигателя Ремонт гбц ваз лада приора в москве: адреса и телефоны автосервисов, рейтинги и отзывы, вопрос-ответ Как снять гбц приора 16 клапанов Масляные каналы гбц приора Ремонт гбц приора 16 клапанов своими руками - все о лада гранта Lada | ваз priora с 2007 года, снятие гбц инструкция онлайн

Особое внимание во время замены прокладки, необходимо уделять порядку затяжки болтов крепления головки

От правильной затяжки зависит долговечность установленной взамен, новой прокладки «Приоры». Затягивать нужно начиная от центра, и крест-накрест двигаться к краям. В разные стороны. Тогда поставленная на замену прогоревшей прокладка, прослужит долго.

Далее, полезное видео о замене прокладки ГБЦ «Приоры»:

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Демонтаж ГБЦ

Прежде всего, чтобы добраться до головки блока цилиндров, нужно снять крышку ГБЦ. Для разных 16-клапанников эта операция отличается, и артикулы крышки тоже выглядят по-разному: 2112-1003260 (-10) и 21124-1003260.

Крышка от ДВС ВАЗ-21124 (1,6 л)

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

  1. Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

  1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Ремонт двигателя 21126 ваз приора после обрыва ремня грм Совет автоэксперта, как снять головку блока цилиндров на lada priora 16 клапанов - автомастер Установка гбц приора 21126 Совет автоэксперта, как снять головку блока цилиндров на lada priora 16 клапанов Какие ключи нужны для снятия гбц приора. процесс и порядок затяжки болтов гбц на приору Во сколько обходится капитальный ремонт двигателя на приоре Ремонт блока цилиндров vaz lada priora в москве Масляные каналы гбц приора Ремонт гбц приора 16 клапанов своими руками Головка блока цилиндров lada priora / ваз 2170 / 2171 / 2172 / 2173 с 2007 года

Порядок откручивания (слева) и заворачивания крепёжных винтов

Ремонтируем двигатель 21126 ВАЗ 2170 Приора после обрыва ремня ГРМ

Сегодня притащили одного из старых клиентов на Приоре, как выяснилось заклинившая помпа порвала ремень и как следствие загнулись клапана.

Но прогресс на АвтоВАЗе не стоит на месте и если на двигателях десятого семейства просто гнуло клапана, то на приоровских 126-ых еще и шатуны теряют центровку и, если их не поменять велика вероятность того что двигатель начнет кушать масло и соответственно ваши деньги. Слава конструкторам АвтоВАЗа!

Но нет худо без добра, есть комплекты поршней на 126-е моторы с проточками которые не гнут клапана. В данной статье мы опишем процедуру ремонта головки блока цилиндров, после обрыва ремня ГРМ, а так же замену поршневой. Снятие и установка ремня ГРМ описано в этой статье, поэтому на ней подробно останавливаться не будем.

Для выполнения данной процедуры наличие динамометрических ключей обязательно!

Как проводится работа

Прежде всего приготовьте инструменты. Вам потребуется иметь:

  • динамометрический ключ;
  • набор ключей;
  • штангенциркуль;
  • вороток;
  • торцевые головки.

Каждый болт затягивается в 4 подхода: 2 круга с разным моментом и столько же с поворотом на 90 градусов. Есть несколько правил, которые нужно соблюдать, чтобы крепежи на головке блока цилиндров были затянуты успешно:

  1. Всегда заменяйте старые крепежи на новые. Дело в том, что крепежные элементы во время работы двигателя находятся в напряжении. Это приводит к их износу и поломке.
  2. Тщательно осмотрите постель ГБЦ и другие элементы. Изношенные или деформированные части лучше заменить. Небольшая поломка или трещина может привести к глобальным разрушениям.
  3. Прокладку в процессе любого ремонта стоит менять на новую.
  4. Затяните каждый в 4 подхода, соблюдая очередность. Не торопитесь с выполнением этой работы и постоянно сверяйтесь со схемой, чтобы не запутаться. Новичкам рекомендуем перед началом работ посмотреть инструкцию на видео. С ее помощью вы визуально сможете представить каждый шаг и точно не сделаете ошибку.
  5. Весь инструмент должен быть качественный, особенно динамометрический ключ. Лучше одолжите его на день, чем покупайте, стараясь сэкономить. Хороший ключ не может стоить копейки.

До начала работы выставите колена и распределительный вал в положение верхней мертвой точки. Поэтапно затягивание происходит следующим образом:

  • 1 круг с моментом 2 кгс/м (20 Н*м);
  • 2 круг с промежутком моментов от 7.1 кгс/м (69.4 Н*м) до 8.7 (85.7)
  • 3 круг – поворот на 90 градусов;
  • завершите работу еще одним поворотом на 90 градусов.

Соблюдайте описанные выше правила при сборке механизма, чтобы он прослужил вам как можно дольше. Сверяйтесь со схемой, чтобы провести работу правильно

Обратите внимание, что сначала каждый болт затягивается динамометрическим ключом с указанным моментом, а затем остальные круги также проходят по схеме

Не торопитесь во время затягивания, делайте плавные движения. При чрезмерной затяжке крепеж просто ломается. Хорошо, если то произойдет во время работы. Если вы закрепите ГБЦ слишком крепко и не исправите ошибку, то в процессе работы болты могут лопнуть, что приведет к дорогостоящему ремонту того узла. При слабой затяжке прокладка начнет пропускать. Если вы не сразу это обнаружите, то поломка станет более чем серьезной.

О фильтрах и маслах

Масло сразу рекомендую лить не ниже, чем Motul 5W40, который обеспечит все трущиеся поверхности двигателя масляной пленкой. Фильтр масляный и воздушный фирмы Bosch.

Какова примерная стоимость вышеперечисленных запчастей?

  • Низ мотора обойдется в 24000 рублей.
  • ГБЦ 16500р.
  • Навесное 20000р.
  • Масла и фильтра 5000 р.

Итого, без учета работ, запчасти выходят в 65500 рублей, или 1100$. Такой ремонт для отечественного автомобиля является слишком высокой, так как агрегат 21126 в сборе будет стоить 75000 рублей, но в нашем случае вы будете иметь мотор с большей степенью сжатия, с более высокой компрессией, хорошим подхватом снизу, уменьшенным расходом топлива, мощностью, примерно, 120 л.с и ресурсом 350 000 км минимум. При обрыве ремня клапана больше не встретятся с клапанами, достаточно будет выставить метки и установить новый ремень. Так как будет стоять длинный впускной коллектор и выпускной коллектор без катализатора, то двигатель будет “дышать” свободнее, а значить расход топлива уменьшится, а мощность увеличивается.

Немаловажный фактор — правильная обкатка и своевременное обслуживание, которые будут способствовать стабильной работе двигателя весь срок эксплуатации. Настоятельно рекомендую проводить следующие мероприятия:

  • каждые 7-8 тыс. км. менять масло и все фильтра;
  • с каждой заменой масла снимать маслоприемник и чистить его;
  • чистить дроссельную заслонку раз в 20 000 км;
  • в систему охлаждения лить антифриз G11 и менять раз в 3 года;
  • лить бензин с октановым числом А-95;
  • менять ремень ГРМ раз в 50 000 км.

Если вы хотите увеличить мощность двигателя посредством установки широкофазных распредвалов, прямоточной выхлопной системы, дроссельной заслонки, диаметром 52-56 мм, расточки каналов ГБЦ, и на выходе получить 150 л.с., то ресурс мотора снизится до заводской отметки 200 000 км. Для стабильной работы мотора не стоит ставить “валы” с сильно широкой фазой, иначе двигатель будет работать неустойчиво и “выплевывать” бензин в выхлопную трубу.

Метки: противодренажный клапан, дренажный клапан, масляный клапан, гбц, 2112, 16v, размеры, чертеж, эскиз

Комментарии 27

Снизу дунул чем? Если пневмопистолетом, то так и должен продуваться, если ртом свободно дуется, то шарика там нету уже, их иногда выкидывают, когда давление масла низкое, чтоб гидрикам смазка была лучше

Спасибо! Разобрался! Я не в тот канал дул))))!

Ну в маслоканал, со стороны где у головы прокладка к блоку, вставить выколотку или отвёртку, там должен быть шарик подпружиненый, отверткой должен чувствоваться, прожиматься. Оттуда же и выколачивается. По усилию как молотком стучать, как будто гвоздь из доски выбиваешь обратно

Ремонтируем двигатель 21126 ваз 2170 приора после обрыва ремня грм Совет автоэксперта, как снять головку блока цилиндров на lada priora 16 клапанов Как снять гбц приора 16 клапанов Ремонт головки блока цилиндров приора 16 клапанов своими Снятие и установка гбц приора 16 клапанов своими руками Lada priora. разборка и сборка двигателя Ремонт гбц ваз лада приора в москве: адреса и телефоны автосервисов, рейтинги и отзывы, вопрос-ответ Как снять гбц приора 16 клапанов Масляные каналы гбц приора Lada | ваз priora с 2007 года, снятие гбц инструкция онлайн

Достал родного! Закрутил длинный саморез. Саморез под шляпку зажал ручными тисками. Под тиски подложил две дощечки по краям самореза. Засунул две монтировочки по краям. И довольно туго но вышел!

Спасибо за скорый и понятный ответ

У меня этот клапан сидит довольно глубоко. Попытался вытащить саморезом безуспешно, сидит мертво. Вопрос в том, опасаюсь что его кто-нибудь забил по самые не хочу этим самым полностью сжав пружину что может привести его в негодность. Возможно ли такое? Или у него есть посадочное место дальше которого его не посадишь?

Глубже чем надо не посадишь. В гбц ступеньки есть в месте клапана. Полностью засаженный клапан ниже плоскости постели распредвалов на где-то 5-6мм будет. Можешь проверить, дунуть воздухом снизу в этот маслоканал. Если бы масло не поступало, все постели распредвала и гидрики были бы без масла. Гидрики бы гремели и постели бы задрало.

У меня этот клапан сидит довольно глубоко. Попытался вытащить саморезом безуспешно, сидит мертво. Вопрос в том, опасаюсь что его кто-нибудь забил по самые не хочу этим самым полностью сжав пружину что может привести его в негодность. Возможно ли такое? Или у него есть посадочное место дальше которого его не посадишь?

У меня этот клапан так сильно провалился, что я подумал что у меня его нет и купил. Когда увидел, что он уже стоит, пытался снять так и не смог, вкрутил саморез керосином пролил и всеровно намертво

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

  1. Начинается работа со снятия воздушного фильтра, проводки, которая будет мешать вам демонтировать катушку и впускной коллектор. Также снимите дроссельную заслонку. Сложнее всего будет демонтировать коллектор – его крепление расположено под генератором. Чтобы добраться до него, следует открутить крепеж генератора и снять его ремень. Подходящим инструментом отодвиньте генератор Лада Приора в сторону;

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Ремонт двигателя 21126 ваз приора после обрыва ремня грм Совет автоэксперта, как снять головку блока цилиндров на lada priora 16 клапанов - автомастер Установка гбц приора 21126 Совет автоэксперта, как снять головку блока цилиндров на lada priora 16 клапанов Какие ключи нужны для снятия гбц приора. процесс и порядок затяжки болтов гбц на приору Ремонт гбц приора 16 клапанов своими руками - все о лада гранта Во сколько обходится капитальный ремонт двигателя на приоре Ремонт блока цилиндров vaz lada priora в москве Снятие и установка гбц приора 16 клапанов своими руками Масляные каналы гбц приора

Работа двигателя после замены ГК:

Что такое ГБЦ?

Головка блока цилиндров – один из главных агрегатов двигателя. Она состоит из крышки, которая служит для защиты внутренних деталей от внешних воздействий окружающей среды. Изготавливается ГБЦ путем точечного литья из чугуна или сплава алюминия. Чтобы убрать остаточное напряжение, возникающее на этапе литья, изделие искусственно старят с помощью механической обработки.

Нижняя часть ГБЦ более расширенная, таким образом, она надежнее защищает внутренности блока. Внутри поверхность головки идеально гладкая. Агрегат состоит из большого количества элементов.

Строение ГБЦ Лада Приора

В верхней части ГБЦ отведено место под корпуса подшипников распредвалов, пружин клапанов, втулок и опорных шайб, а также для механизма газораспределения. Так как головка состоит из большого количества деталей, процесс сборки и разборки ГБЦ очень трудоемкий. В совокупности детали агрегата преобразуют энергию при сгорании топлива в механическую, благодаря которой осуществляется движение автомобиля.

Определяем неисправный Гидрокомпенсатор

Гидрокомпенсаторы, которые также называют гидротолкателями, выполняют регулировку зазоров клапанов мотора на Приоре 16 клапанной. Ниже будет приведена схема, как проходит демонтаж и замена ГК, но для начала стоит узнать, как определить дефектную деталь среди остальных.

Проверка компенсаторов осуществляется следующим образом:

  1. По очереди нажимаем на каждый ГК отверткой. Проверьте, чтобы кулачок распределительного вала был обращен задней частью к толкателю;
  2. Если компенсатор исправен, вам понадобится приложить значительное усилие, чтобы прожать его;

Есть еще один метод – поставьте кулачки выступами вверх. Теперь нужно проверить, есть ли между кулачками и ГК зазоры. Утапливая проверяемую деталь Приора 16, необходимость сравнить скорость его движения с остальным толкателями. Если вы обнаружили зазор или ГК слишком быстро опускается, то стоит извлечь толкатель и осмотреть его на наличие загрязнений.

Когда пора менять?

Эксплуатируя авто, следует постоянно следить за герметичным прилеганием головки блока цилиндров к самому блоку, чтобы не было протеканий рабочих жидкостей. Как все агрегаты автомобиля, ГБЦ требует регулярного техобслуживания. Больше требуют внимания детали, которые испытывают постоянную нагрузку. К ним относятся комплектующие механизма газораспределения: сальники клапанов, клапана, сальники распредвала, прокладка. От качественного обслуживания автомобиля зависит продолжительность службы его узлов и агрегатов.

Ремонт ГБЦ

Замену расходных материалов следует выполнять согласно рекомендаций, указанных в руководстве по обслуживанию Лада Приора. Менять сальники и прокладку следует по мере износа либо при их внешних повреждениях. Существует ряд операций, при которых необходим демонтаж головки блока цилиндров: доработка и шлифовка седел, замена клапанов, опрессовка седел и втулок клапанов и другие.

ГБЦ на Лада Приоре 16 цилиндров подлежит замене, если при ее визуальном осмотре обнаружены сколы, трещины, признаки коррозии. При ремонте могут выполняться следующие работы:

  • меняться прокладки;
  • осуществляться замена распределительных валов;
  • меняться гидрокомпенсаторы, если они неисправны;
  • меняться погнутые клапана, если оборвался ремень ГРМ.

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Недавно купленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем.

Такая же полоска должна появится на седле клапана.

Видео притирки клапанов вручную

Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше.После притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре. Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.

Набиваем новые сальники клапанов.

Вставляем клапана на место и засухариваем.

Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.

Какие ключи нужны для снятия гбц приора. Головка блока цилиндров — снятие и установка

При обнаружении внешней течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева. При отсутствии герметизации по прокладке головки блока цилиндров во внутренние полости, тосол может попадать в масло которое начинает вспениваться (особенно явно пену можно наблюдать на заливной горловине и в полости крышки клапанов), кроме того и в тосоле возможно появление маслянной пленки. При этой неисправности, надо как можно раньше заменить прокладку, так как данная неисправность может повлечь за собой выход двигателя из строя, в следствии неправильной работы сразу двух систем — смазки и охлаждения.

Инструменты необходимые при замене прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», ключ-шестигранник «на 10», отвертка.

Предупреждение

Прокладка головки блока — однократного использования, поэтому при каждом снятии головки блока прокладку необходимо заменять.

Взаимозаменяемость прокладки головки блока цилиндров Приора, Десятое семейство, Лада Калина.

Рис 1 Прокладки головки блока цилиндров (двигатели: 21126,11194,21124)

Кроме того хотелось бы затронуть вопрос взаимозаменяемости и особенности прокладки блока цилиндров для двигателя 21126 и более ранних версий 21124. Прокладка головки цилиндров двигателя 21124 (рис 1) безусадочная из безасбестового материала с металлическими окантовками уплотнения цилиндров производства «Фритекс», Ярославль, либо ВАТИ, Волжский. У двигателя 21126 прокладка фирмы Federal Mogul – металлическая, двухслойная с пружинящими зигами для уплотнения газовых стыков и канала системы смазки. Прокладака головки блока цилиндров с двигателя 21124 невзаимозаменяема с прокладкой с двигателя 21126 Лада Приора. На двигателе 11194 – аналогичная металлическая прокладка, только с меньшими диаметрами отверстий под цилиндры – 76,5 мм.
Благодаря новой прокладке головки блока цилиндров применяемой на автомобиле Лада Приора значительно снижена деформация стенок цилиндров. В совокупности с поршневыми кольцами новой конструкции (меньше высота и тангенциальное усилие), снижением массы шатунно-поршневого комплекта и увеличением длины шатуна это существенно снизило потери на трение, расход масла на угар и прорыв газов из камеры сгорания в картер двигателя. Далее более подробно о замене прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Последовательность операций при замене прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
3. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления топлива в системе питания двигателя на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
4. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
6. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
7. Отсоедините от дроссельного узла шланги подогрева, малой ветви системы вентиляции картера, продувки адсорбера, воздухоподводящий рукав, колодки жгутов проводов датчика положения дроссельной заслонки и регулятора холостого хода (см. «Снятие и установка дроссельного узла на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
8. Снимите дроссельный узел (см. «Снятие и установка дроссельного узла на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
9. Отсоедините колодки жгута проводов от катушек зажигания. Снимите катушки зажигания и выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).

10. Отсоедините колодку жгута проводов от датчика аварийного падения давления масла…

11. …от датчика температуры охлаждающей жидкости системы управления двигателем…


12. …и датчика фаз.

13. Ослабьте затяжку хомутов и отсоедините пять шлангов системы охлаждения от патрубков термостата.


14. Отсоедините колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.

15. Отверните ключом «на 13» гайку крепления наконечника «массового» провода…


16. …и снимите провод.

17. Отверните гайку штуцера топливного шланга и отсоедините его от трубки топливопровода.

Предупреждение

Наконечник трубки топливопровода уплотнен резиновым кольцом. Не потеряйте его при разборке. Сильно обжатое или надорванное уплотнительное кольцо замените.

18. Выверните винт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимите пластину.

19. Выверните ключом «на 10» болт крепления…


20. …и отсоедините «массовый» провод от головки блока.

21. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).

22. Снимите крышку головки блока (см. «Замена прокладки крышки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).

23. Выверните шестигранным ключом «на 5» болты крепления и снимите переднюю защитную крышку ремня привода газораспределительного механизма.

24. …и снимите крышку.


25. Шестигранным ключом «на 5» выверните болты крепления нижней передней крышки ремня привода газораспределительного механизма…

26. …и снимите крышку.


27. Ослабьте ключом «на 15» болт крепления натяжного ролика.

28. . и снимите ремень привода газораспределительного механизма.


29. Удерживая шкивы распределительных валов от проворачивания, выверните болты крепления шкивов…

30. …снимите шкивы…

31. …и извлеките шпонки из пазов хвостовиков валов.


Полезный совет

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.

У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.

32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик.


Примечание

Обратите внимание на то, что под роликом установлено дистанционное кольцо.

33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик.

34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма.

35. . и снимите крышку.

Рис. 1 Порядок затяжки болтов крепления головки блока цилиндров

36. Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров в порядке, обратном затяжке (рис. 1).

37. . и снимите головку блока с двигателя.

Предупреждение
Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров.

Полезные советы
Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.

38. Снимите прокладку головки блока.


Примечание

Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Болты, длина которых (без учета высоты головки) превышает 98 мм, замените новыми. Перед установкой головки блока смажьте болты тонким слоем моторного масла.

39. Очистите привалочные поверхности головки блока и блока цилиндров (они должны быть сухими и чистыми).

40. Удалите масло из резьбовых отверстий в блоке под болты крепления головки.

Предупреждение
Если не удалить масло из резьбовых отверстий под болты крепления головки блока, при затяжке болтов в блоке цилиндров могут появиться трещины, так как масло не сжимается.

41. Проверьте наличие двух установочных втулок в гнездах крайних отверстий блока цилиндров под болты крепления головки. Если при снятии головки втулки остались в головке или вышли из гнезд блока, запрессуйте их в блок до упора. 42. Установите на блок новую прокладку головки. Использование бывшей в употреблении прокладки не допускается. Перед установкой прокладки необходимо удалить масло с привалочных поверхностей блока и его головки. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается.

43. Установите головку на блок, предварительно убедившись, что коленчатый и распределительные валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки блока в последовательности, указанной на рис. 5.6, в четыре этапа:
1-й — моментом 20 Н·м (2 кгс·м);
2-й — моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м);
3-й — доверните болты на 90°;
4-й — окончательно доверните болты на 90°.

44. Установите на головку блока снятые детали и подсоедините к ней шланги и провода в порядке, обратном снятию. Установите шкив впускного распределительного вала диском, обеспечивающим работу датчика фаз, к двигателю. Аналогично установите шкив выпускного распределительного вала. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)») и ремня привода генератора (см. «Проверка натяжения ремня привода генератора на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).


Примечание

Перед установкой крышки головки блока цилиндров нанесите на корпус подшипников распределительного вала герметик «Локтайт-574». Пускать двигатель разрешается не ранее чем через 1 ч после нанесения герметика.

Часто можно услышать от старых водителей: «Ну, пошла вода в хату!» Неопытный автолюбитель в удивлении начнёт осматривать коврики, с подозрением косясь на район печки, или просто будет недоуменно смотреть на сказавшего. В чём тут дело? В том, что так говорят, когда произошло попадание охлаждающей жидкости в масляный поддон. Причиной этого, чаще всего, становится прогорание прокладки головки блока цилиндров (ГБЦ). Что это такое, и как исправить этакую напасть у «Приоры» написано ниже.

Признаки прогорания прокладки ГБЦ

Обычно это происходит на участках между цилиндрами. Это самое тонкое место прокладки. И степень повреждения бывает различной. Также признаки того, что прокладка требует замены, зависят от того, какой из каналов в стенке блока оказался повреждённым:

  1. Масляный.
  2. Системы охлаждения.
  3. Оба сразу.

Если пострадал масляный канал, в рабочий цилиндр начнёт попадать машинное масло. Это вызовет быстрое замасливание, и выход свечи из строя. Появляются пропуски воспламенения. Двигатель «троит». Этот признак, в общем-то, общий для всех вариантов. Повышается расход масла.

Если пробой в систему охлаждения, то при минимальном нагреве двигателя, охлаждающая жидкость в расширительном бачке идёт пузырями. Впечатление такое, что мотор «кипит», хотя температура нормальная. Из выхлопной обильное течение конденсата, с запахом охлаждающей жидкости.Ну а повреждение двух каналов на «Приоре» приводит к попаданию жидкости в масляный поддон. Масло становится серым и пузырчатым. Это сразу видно на щупе уровня масла. Так же падает компрессия в цилиндрах двигателя «Приоры».

Внимание! При обнаружении прогорания прокладки ГБЦ, её необходимо срочно заменить. Не откладывать в долгий ящик, чтобы избежать капитального ремонта двигателя.

Прокладка ГБЦ «Приоры» выполнена из специального паронита и металла. При покупке в магазине для замены, стоит тщательно проверить деталь на отсутствие трещин и изломов. К сожалению, подобные дефекты не редкость.

Как заменить

Эта работа относится к серьёзным видам ремонта. Поэтому подходить к ней нужно аккуратно. Ведь придётся снимать головку блока цилиндров на «Приоре». Проходит она в несколько этапов:

  1. Подготовка «Приоры»
  2. Отключение электрики.
  3. Снятие ресивера впуска.
  4. Снятие ремня газораспределительного механизма (ГРМ)
  5. Демонтаж крышки клапанов.
  6. Снятие непосредственно ГБЦ.
  7. Проверка состояния головки.
  8. Замена прокладки.
  9. Сборка в обратном порядке.

Подготовка заключается в проверке всего необходимого для этой операции, ключей, прокладок для замены, герметика. Снятие декоративной крышки с двигателя. Слить жидкость охлаждения. Снять привод дросселя и воздушный патрубок.Потом отключается аккумулятор, и начинается отсоединение разъёмов датчиков и исполнительных механизмов. Это Датчик дроссельной заслонки, положения распредвала, давления масла, регулятора холостого хода, катушек зажигания и форсунок.

Ресивер отделяется после откручивания 2 гаек на 10 в верхней части и 5 гаек и болтов на 13, крепящих его к ГБЦ. Отсоединение и установка ремня ГРМ достаточно описано во многих статьях. Отключить топливопровод ключами на 17. Отсоединить трубки системы охлаждения.Выкрутить торцевым ключом на 8, болты крышки. Их ровно 15 штук. Сняв крышку, шестигранником вывернуть 10 болтов крепления ГБЦ и снять её.

Важно! Проверить состояние головки на искривление, с помощью металлической линейки. Если есть малейшее подозрение на то, что головку «повело», отдать её на шлифовку токарю.

Заменить прокладку. Перед установкой новой, нанести на неё тонкий слой специального герметика. Установить на место и собрать всё в обратном порядке. Особое внимание во время замены прокладки, необходимо уделять порядку затяжки болтов крепления головки. От правильной затяжки зависит долговечность установленной взамен, новой прокладки «Приоры». Затягивать нужно начиная от центра, и крест-накрест двигаться к краям. В разные стороны. Тогда поставленная на замену прогоревшей прокладка, прослужит долго.

Материал из Энциклопедия журнала «За рулем»

Снятие головки блока цилиндров

Работу проводим при замене прокладки головки блока цилиндров, ремонте и замене головки блока, а также при демонтаже шатунно-поршневой группы двигателя.
Сбрасываем давление в системе питания (см. «Замена топливного фильтра»).
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»). Отсоединяем наконечник провода от датчика сигнализатора недостаточного давления масла (см. «Снятие датчика сигнализатора недостаточного давления масла»). Отсоединяем колодку жгута проводов форсунок от колодки жгута проводов системы управления двигателем (см. «Снятие топливной рампы и форсунок»). Сливаем охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»). Снимаем заднюю опору силового агрегата (см. «Снятие опор силового агрегата»). Снимаем крышку головки блока цилиндров (см. «Снятие распределительных валов и замена гидротолкателей клапанов»).

Головкой «на 10» отворачиваем болт крепления наконечника провода «массы» жгута проводов системы управления двигателем.

Головкой «на 13» отворачиваем гайку крепления наконечника провода, идущего от «минусового» вывода аккумуляторной батареи…
…и снимаем наконечник провода со шпильки головки блока цилиндров.
Для удобства отворачивания гаек крепления корпуса термостата отсоединяем колодки жгутов проводов от датчика указателя температуры охлаждающей жидкости (см. «Снятие датчика указателя температуры охлаждающей жидкости») и датчика температуры охлаждающей жидкости (см. «Снятие датчика температуры охлаждающей жидкости»).

Головкой «на 13» отворачиваем две гайки крепления корпуса термостата к головке блока цилиндров.

Не отсоединяя шланги системы охлаждения от патрубков корпуса и крышки термостата, снимаем корпус в сборе с крышкой термостата со шпилек головки блока цилиндров.
Соединение фланцев корпуса термостата и головки блока цилиндров уплотнено прокладкой. Если прокладка порвана или расслоилась, то при последующей сборке ее необходимо заменить новой.
Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»).

Вынимаем направляющую трубку указателя уровня масла из патрубка блока цилиндров.

Ключом «на 17» отворачиваем штуцер трубки подвода топлива к рампе, удерживая наконечник топливного шланга ключом того же размера.

Снимаем шланг с наконечника трубки.
На наконечнике трубки установлено резиновое кольцо. Если кольцо повреждено — при сборке заменяем его новым.
Ослабляем гайки крепления кронштейна подводящей трубы насоса охлаждающей жидкости и снимаем кронштейн со шпильки головки блока цилиндров (см. «Снятие катколлектора»).
Снимаем заднюю крышку ремня привода газораспределительного механизма (см. «Снятие насоса охлаждающей жидкости»).
Головку блока цилиндров можно демонтировать в сборе с катколлектором или без него, отвернув гайки крепления катколлектора и сняв его со шпилек головки блока цилиндров. В процессе эксплуатации из-за высокой температуры в зоне катколлектора гайки его крепления к шпилькам головки блока цилиндров могут «прикипеть», и отвернуть их в моторном отсеке может быть затруднительно. Поэтому показываем метод снятия головки блока цилиндров в сборе с катколлектором.
Отcоединяем трубу дополнительного глушителя от катколлектора (см. «Замена прокладки в соединении катколлектора и дополнительного глушителя»). Отворачиваем два болта крепления катколлектора к кронштейну блока цилиндров (см. «Снятие катколлектора»).
Отсоединяем колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода от колодок жгутов проводов системы управления двигателем (см. «Снятие датчиков концентрации кислорода»).
Шестигранником «на 10» отворачиваем десять винтов крепления головки к блоку цилиндров.

Расположение винтов крепления головки блока цилиндров
Вынимаем винты крепления головки с шайбами.

Снимаем с помощником головку блока цилиндров.

Снимаем прокладку головки блока цилиндров (А — центрирующие втулки).

Не допускается использовать прокладку головки блока цилиндров вторично. Прокладку необходимо заменить новой.
Перед установкой головки блока цилиндров удаляем нагар с поверхностей камер сгорания и очищаем привалочные поверхности головки и блока цилиндров от загрязнений и масла. Удаляем из резьбовых отверстий (под винты крепления головки) блока цилиндров масло и охлаждающую жидкость.
Установку головки блока цилиндров проводим в обратной последовательности.
Новую прокладку головки блока цилиндров и саму головку устанавливаем по двум центрирующим втулкам. Перед вворачиванием винтов крепления головки блока цилиндров окунаем винты в моторное масло и даем ему стечь.

Порядок затягивания винтов головки блока цилиндров
Устанавливаем винты крепления головки блока цилиндров, наживляем их и затягиваем в три приема по схеме: – первый прием — затягиваем винты моментом 20–25 Н·м (2,0–2,5 кгс·м);
– второй прием — доворот винтов на 90°;
– третий прием — доворот винтов на 90°.
Винты крепления головки блока цилинд ров можно установить повторно только в том случае, если они вытянулись до длины не более 95 мм (без учета высоты головки винта). Если длина больше, заменяем винты новыми.

Иногда случается так, что необходимо срочно заменить прокладку или поменять ГБЦ. Подобные работы на СТО стоят немало и чтобы сэкономить, можно попробовать самому. Работа эта несложная, но требует внимательности, главное, соблюдать последовательность и момент затяжки ГБЦ Приора 16 клапанов.

Здесь также нужно знать, что последовательность затягивания на 16 кл и 8 кл агрегатах отличается, поэтому нужно быть внимательным. Момент на 16 и 8 клапанном силовом агрегате одинаков и проходит в четыре круга.

В каких случаях нужна затяжка блока?

Затяжка болтов необходима в первую очередь после того, как вы демонтировали ГБЦ и устанавливаете ее снова. Также затягивание может помочь в некоторых случаях, если в течение эксплуатации она ослабла и есть необходимость ее провести. В некоторых случаях, например, когда начала немного пропускать прокладка это может помочь.

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости. Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент.

Необходимые инструменты

Схема

Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.

Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.

Этапы

Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:

Соблюдая эти нехитрые правила, вы сможете гарантировать наилучшую затяжку и надежное герметичное соединение.

Поставьте ГБЦ на блок, предварительно удостоверившись, что колен и распредвалы выставлены в положение верхней мертвой точки (ВМТ).

Непосредственно сам процесс затягивания происходит в 4-е круга:

  • 1-й круг — момент 20 Н·м (2 кгс/м);
  • 2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 кгс·м);
  • 3-й круг — доворот болты на 90 градусов;
  • 4-й круг — еще один поворот на 90 градусов.

Как видите, все просто если остались вопросы, то посмотрите видео. По времени эта работа не занимает больше двадцати минут, но позволяет сэкономить приличную сумму, которую возьмут с вас на станции технического обслуживания.

Видео «Как правильно затянуть болты ГБЦ»

В этом видео мастер с большим опытом показывает и подробно описывает, как правильно проводится закручивание болтов ГБЦ. На автомобиле Лада приора с 16-ти кл агрегатом работы выполняются по такой же схеме.

Головку блока цилиндров можно снять в сборе с распределительными валами и термостатом (для доступа к шатунно-поршневой группе, для замены прокладки и т. п.). Если головка подлежит ремонту, целесообразно ее максимально разобрать еще до демонтажа с блока цилиндров.

Для выполнения работы потребуются смотровая канава или эстакада, а также новая прокладка головки блока цилиндров.

1. Сливаем из двигателя охлаждающую жидкость.

Если предстоит ремонт шатунно-поршневой группы, целесообразно сразу слить масло из картера двигателя.

2. Снимаем декоративную накладку двигателя.

3. Снимаем кронштейн верхней штанги крепления силового агрегата.

4. Ключом на 10 мм отворачиваем болт крепления наконечника провода «массы» и отсоединяем его от головки блока. Отсоединяем колодку проводов от датчика аварийного давления масла.

5. Чтобы не повредить, отсоединяем колодку провода от датчика температуры охлаждающей жидкости.

6. Отсоединяем корпус термостата от головки блока цилиндров.

9. Извлекаем из посадочных отверстий .

Последовательность отворачивания болтов крепления головки блока цилиндров

10. Снимаем каталитический коллектор.

Датчики положения распределительного вала и указателя температуры можно не снимать, но при этом нужно снимать головку с блока цилиндров аккуратно, чтобы случайно не повредить датчики.

11. Равномерно, в несколько приемов шестигранным ключом на 10 мм отворачиваем десять болтов крепления головки блока цилиндров.

12. Снимаем головку с блока цилиндров.

13. Снимаем прокладку головки блока цилиндров.

14. Чтобы не потерять, вынимаем две направляющие втулки из посадочных отверстий в блоке цилиндров.

15. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

1. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

2. Протираем тканью привалочные плоскости головки и блока цилиндров, обезжириваем их растворителем.

При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки недопустимо.

3. Устанавливаем направляющие втулки головки в посадочные места блока цилиндров. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

4. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся, чтобы направляющие втулки вошли в соответствующие углубления головки.

Предупреждение!

Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 100 мм.

5. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 100 мм заменяем.

6. Перед установкой окунаем резьбовую часть болтов в моторное масло, после чего даем маслу стечь, выждав около получаса.

7. Устанавливаем в отверстия головки болты ее крепления. Динамометрическим ключом затягиваем болты крепления головки в три приема — сначала моментом 20 Нм (2 кгсм), затем доворачиваем болты на 90° и потом еще раз доворачив¬ем болты на 90°. При этом соблюдаем очередность, указанную на фото (см. выше).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
