Самостоятельная проверка и замена датчика Холла на ВАЗ-2109

На автомобилях ВАЗ-2109 с карбюраторной системой впрыска топлива устанавливалась исключительно бесконтактная система зажигания. Она намного надежнее, нежели контактная, так как обладает рядом преимуществ. И самое главное – это отсутствие трения между активными элементами системы. Вся работа выполняется полупроводниковыми элементами. Как следствие – высокий срок службы системы зажигания, стабильное функционирование при любых условиях. А самое главное – это то, что не требуется часто настраивать зажигание. Датчик Холла на ВАЗ-2109 не нуждается в постоянном контроле, достаточно один раз установить его правильно.

Где находится?

На автомобилях ВАЗ-2109 с карбюратором датчик Холла монтируется в корпусе распределителя зажигания. Работает он за счет того, что в конструкции трамблера имеется экран в форме полуцилиндра. Его боковая поверхность имеет окна – прорези. Когда металлическая часть этого полуцилиндра проходит около активной части датчика, происходит подача импульса на электронный коммутатор. Как только у прибора появляется окно – происходит прерывание импульса.

На датчик Холла ВАЗ-2109 подается напряжение 12 В, но ток потребления крайне низкий. Его хватает только для того чтобы открыть полупроводник, находящийся в коммутаторе. Уже последний усиливает сигнал и подает его на катушку, которая является повышающим трансформатором. В итоге из 12 Вольт получается более 20 кВ. Правда, ток при этом уменьшается в разы. Поэтому искра для жизни человека опасности не представляет. Но если ударит таким током, то приятного в этом все равно мало.

Как понять, что датчик сломан?

Перед тем как проверить датчик Холла на ВАЗ-2109, нужно определить, он ли виновен во всех бедах? Проблема в том, что многие симптому поломок системы зажигания схожи теми, которые возникают при неисправностях карбюратора или привода ГРМ. Вот основные признаки неисправности датчика Холла на ВАЗ-2109:

1. Двигатель отказывается запускаться.
2. Наблюдаются перебои при работе мотора. Причем они происходят во всех режимах. Плавность хода нарушается, ощущаются рывки.
3. Холостой ход нарушен – обороты нестабильные либо мотор попросту останавливается.
4. Неожиданные остановки двигателя.
5. Существенное снижение мощности.

Если вы обнаружили один или несколько симптомов, то следует проверить систему зажигания. Ее разобрать намного проще, нежели карбюратор. Поэтому при поиске неисправностей стоит двигаться от меньшего «зла» к большему.

Диагностика датчика

Как мы говорили ранее, симптомы такие могут наблюдаться и при нарушении работы карбюратора или привода газораспределительного механизма. Поэтому нужно осуществить диагностику прибора.

Давайте поговорим о том, как проверить датчик Холла на ВАЗ-2109 самостоятельно:

1. Простейший вариант – просто поставьте новый датчик вместо старого. Если работа нормализуется, то проблема в нем. Но это возможно только в том случае, если у вас имеется в наличии запасной (причем наверняка исправный) прибор.
2. Немного сложнее способ – замер напряжения на выходе датчика. Если он исправен, то его значение должно быть в интервале 0,4..11 В. Если выходит за этот предел, то датчик неисправен.
3. И еще один простой вариант – использование имитатора датчика Холла ВАЗ-2109. Можно без него обойтись, если включить зажигание, от трамблера отсоединить колодку, а на коммутаторе замкнуть выводы «3» и «6». При этом на выходе катушки должна быть искра. Если ее нет, то датчик, скорее всего, исправен, проблема кроется в проводах, коммутаторе или катушке.

Еще один способ диагностики

Перед тем как проверить датчик Холла на ВАЗ-2109, вам потребуется выполнить подготовку.

Но при этом вы наверняка определите целостность прибора. Процедура выполнения:

1. Соединяете со свечой центральный вывод катушки зажигания.
2. Корпус свечи соединяете с минусом питания (массой).
3. Снимаете датчик Холла.
4. Включаете зажигание. Колодка с проводами должна быть подключена к датчику.
5. Проводите отверткой или любым металлическим (магнитным) предметом около активной части прибора. Если искра появится, то датчик исправен. Если нет – его нужно заменить.

Правда, если работа датчика нестабильная, этот способ может не помочь – попробуйте поставить заведомо исправный.

Как снимать датчик?

Для того чтобы выполнить замену, вам нужен ключ на «10» и отвертка. Этого вполне достаточно, но все же рекомендуется иметь при себе еще плоскогубцы. Итак, вам требуется снять трамблер и разобрать его:

1. От аккумулятора отсоединяете провод массы.
2. От трамблера отсоединяете все бронепровода и трубку вакуумного корректора. Если сомневаетесь, то пометьте расположение бронепроводов, чтобы не перепутать.
3. Выкручиваете три гайки, которыми крепится корпус трамблера к головке двигателя. Обратите внимание на то, в каком положении стоял корпус.
4. Отключаете колодку проводов, извлекаете корпус трамблера.

Теперь нужно разобрать его, для этого снимаете крышку, выкрутив два болта. Далее снимаете бегунок и под ним как раз и находится датчик Холла.

Как поставить новый?

При замене датчика Холла на ВАЗ-2109 нужно соблюдать строгий порядок. Не допускается перекосов, так как это приведет к неработоспособности системы. Все провода аккуратно укладываются внутри корпуса трамблера, чтобы подвижные элементы их не повредили.

Старый датчик снимаете, на его место ставите новый. Сборку трамблера производите в обратном порядке – пылезащитная крышка должна попасть в паз, далее ставите бегунок. Кстати, его стоит проверить – сопротивление около 5 кОм, не должно быть нагара и оплавлений. Если имеются повреждения, то нужно заменить элемент. В том случае, если не помогла замена датчика, нужно искать проблему в системе впрыска или коммутаторе, катушке.

Как проверить датчик холла на ВАЗ 2109 карбюратор с помощью мультиметра?

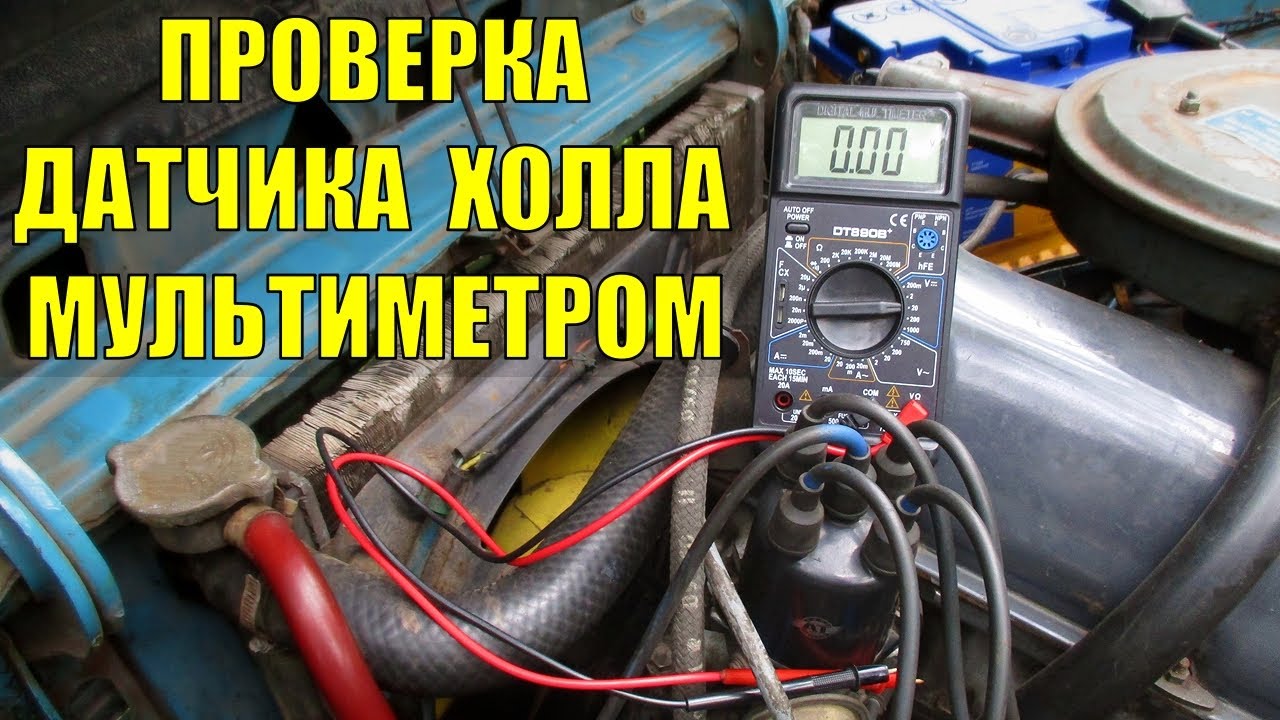

Как проверить датчик холла на ВАЗ 2109 карбюратор мультиметром

Добро пожаловать! Меня зовут Дмитрий Ермохин, и сегодня я расскажу вам о том, как проверить датчик холла на ВАЗ 2109 карбюратор мультиметром. Датчик холла является важной составляющей системы зажигания автомобиля, и его исправная работа необходима для правильной работы двигателя. Если у вас есть подозрения на неисправность датчика холла, следуйте инструкциям ниже, чтобы проверить его с помощью мультиметра.

Шаг 1: Подготовка

• Убедитесь, что двигатель выключен и автомобиль находится в режиме ожидания.
• Установите переключатель мультиметра в режим проверки сопротивления (омметр).

Шаг 2: Поиск датчика холла

Датчик холла устанавливается в блоке цилиндров двигателя и имеет электрические контакты. Обычно он расположен поблизости от распределительного вала. Если вы не уверены, где находится датчик холла и как он выглядит, обратитесь к руководству по эксплуатации автомобиля или проконсультируйтесь с профессионалом. Это важно для того, чтобы не повредить элементы двигателя.

Шаг 3: Измерение сопротивления

Измерьте сопротивление датчика холла с помощью мультиметра. Подключите положительный пробник к одному из контактов датчика, а отрицательный пробник – к другому контакту. Настройте мультиметр на режим проверки сопротивления.

Обычно на ВАЗ 2109 карбюратор датчик холла имеет следующие номинальные значения сопротивления: при нагретом датчике — 150 Ом, при охлажденном — 800 Ом. Если измеренные значения не соответствуют этим нормам или отличаются от них на большой процент, то следует менять датчик на новый, так как это может привести к неправильной работе системы зажигания.

Шаг 4: Проверка сопротивления катушки зажигания

Если показания датчика холла в норме, то возможны проблемы с катушкой зажигания. Для проверки сопротивления катушки зажигания следует установить переключатель мультиметра в режим проверки сопротивления. Подключите положительный пробник к клемме катушки, а отрицательный пробник – к одному из контактов датчика. Ожидаемое сопротивление обмотки катушки зажигания варьируется в пределах 0,6 – 1,5 кОм. Если измеренное сопротивление отличается от этой нормы, то необходимо заменить катушку зажигания на новую.

Итак, сегодня мы рассмотрели, как проверить датчик холла на ВАЗ 2109 карбюратор мультиметром. Эта процедура поможет определить состояние датчика и убедиться в его исправности, а также выявить возможные неисправности в системе зажигания вашего автомобиля. Помните, что в случае сомнений или непонятных ситуаций, всегда лучше обратиться к специалисту.

Как заменить и проверить датчик холла на ВАЗ-2109 самостоятельно?

В нашей статье мы расскажем про датчик холла на ВАЗ-2109, его особенности, проведение замены и диагностики своими руками. Такой элемент можно найти исключительно в карбюраторных «девятках». Только на них устанавливалась бесконтактная система зажигания. На инжекторных моторах все несколько иначе. С помощью этого прибора вырабатывается импульс, который подается на коммутатор и катушку зажигания. Но давайте обо всем по порядку. Начнем с того, где вообще стоит этот датчик и как правильно провести его диагностику.

Где устанавливается устройство?

Располагается датчик холла на ВАЗ-2109 внутри корпуса распределителя зажигания – трамблера. На внешнюю стенку трамблера выведено гнездо для соединения датчика с системой электрооборудования автомобиля. Часто бывает такое, что в штекере окисляются провода или покрываются слоем пыли, масла. Это приводит к плохому контакту и неработоспособности всей системы зажигания. В этом случае достаточно только осуществить промывку и чистку контактов, чтобы зажигание начало работать как нужно.

Периодичность замены датчика

Датчик холла на ВАЗ-2109 с карбюратором должен меняться скорее не по регламенту, а по мере износа. Если устройство качественное и эксплуатируется в нормальном режиме, то и прослужит оно не один год. Вполне возможно, что за несколько десятилетий эксплуатации вы даже не будете трогать этот прибор.

Но если вдруг с ним что-то случится, то автомобиль продолжать движение не сможет. Искра не будет подаваться к свечам, поэтому мотор заглохнет и не сможет запуститься. Если появился такой симптом, нужно проверить наличие искры. Для этого понадобится одна свеча, корпус которой соединяете с кузовом, а сверху надеваете колпачок, идущий от трамблера.

При включении зажигания и попытке запуска мотора должна появиться искра. Если ее нет – неисправен датчик холла на ВАЗ-2109 или же коммутатор. Чтобы полностью убедиться в поломке датчика, нужно снять с него колодку с проводами, включить зажигание, подсоединить свечу к бронепроводу. При замыкании «2» и «3» контактов должна появиться искра между электродами. Если это не происходит, то неисправность не в датчике, а коммутаторе или же катушке.

Снятие трамблера

Прежде чем снять датчик холла на ВАЗ-2109, потребуется демонтировать и разобрать трамблер. Это все можно сделать при наличии отвертки и ключа на «10» даже в полевых условиях. Для этого выполняете такие манипуляции:

1. Отключите от аккумуляторной батареи провод «­-».
2. Ключом на «10» выкрутите три гайки, которые крепят корпус трамблера на головке блока.
3. Снимаете все бронепровода, которые идут к крышке распределителя. Запомните или пометьте их расположение.
4. Снимите трамблер.
5. Снимите крышку трамблера – для этого нужно выкрутить два болтика с помощью отвертки.
6. Снимите бегунок и пластиковый защитный экран.
7. Выкрутите крепление металлической планки.
8. Снимите датчик Холла ВАЗ-2109 для замены.

Вот и все, демонтаж окончен.

Сборка трамблера

Устанавливаете вместо старого новый датчик, внутри корпуса трамблера очищаете все поверхности. Там может быть небольшое количество масла, металлическая стружка. Это может навредить датчику, поэтому лучше всего от этих посторонних предметов избавиться.

Процедура сборки осуществляется в строго обратной последовательности. Обязательно нужно обратить внимание на состояние бегунка – от него зависит то, насколько правильно будет работать вся система. Посмотрите, есть ли следы подгорания, чрезмерного износа. Если они присутствуют, то нужно заменить бегунок.

Также осмотрите крышку распределителя – на ней не должно быть трещин. Угольные стержни должны без усилия возвращаться на исходную позицию. Если они западают или сильно изношены, рекомендуется их заменить.
