Как поменять передние подшипники на ниве

Замена подшипника ступицы

Приветствую всех!
Давненько я ни чего не писал в БЖ — не было повода. Нива немного чаще стала ездить, жене пришлось вынужденно пересесть на неё, в виду того что наша основная машина в ремонте, оборвало ремень ГРМ и загнуло клапана. Жена конечно сперва была в шоке от Нивы, но потом привыкла. И вот в один из прекрасных дней в одну из прекрасных ночей, я отвез прицеп с пчёлами за 150 км от дома, и возвращаясь обратно, услышал непонятный писк, который то появляется, то пропадает. Подумал ремень генератора пищит, проверил — в норме. Пошатал колеса передние, люфта нет. Ну и ладно… На следующий день решил поддомкратить передок и проверить люфт подшипников. Поднял, пошатал колесо и офигел, люфт ого-го какой! А когда на земле колесо стоит, то нет люфта… Пытался подтянуть, бесполезно. Замена. Ну и понеслось.

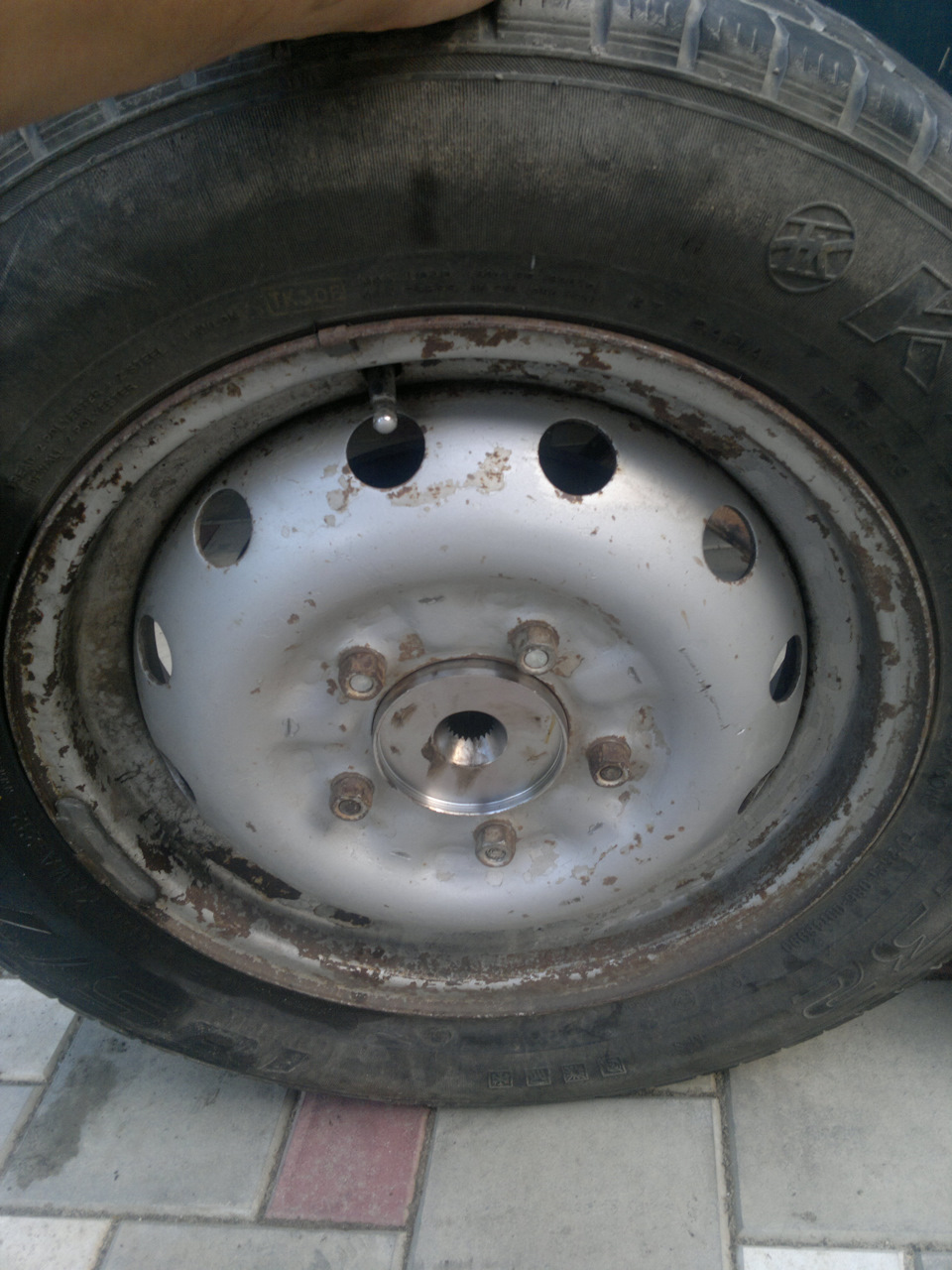

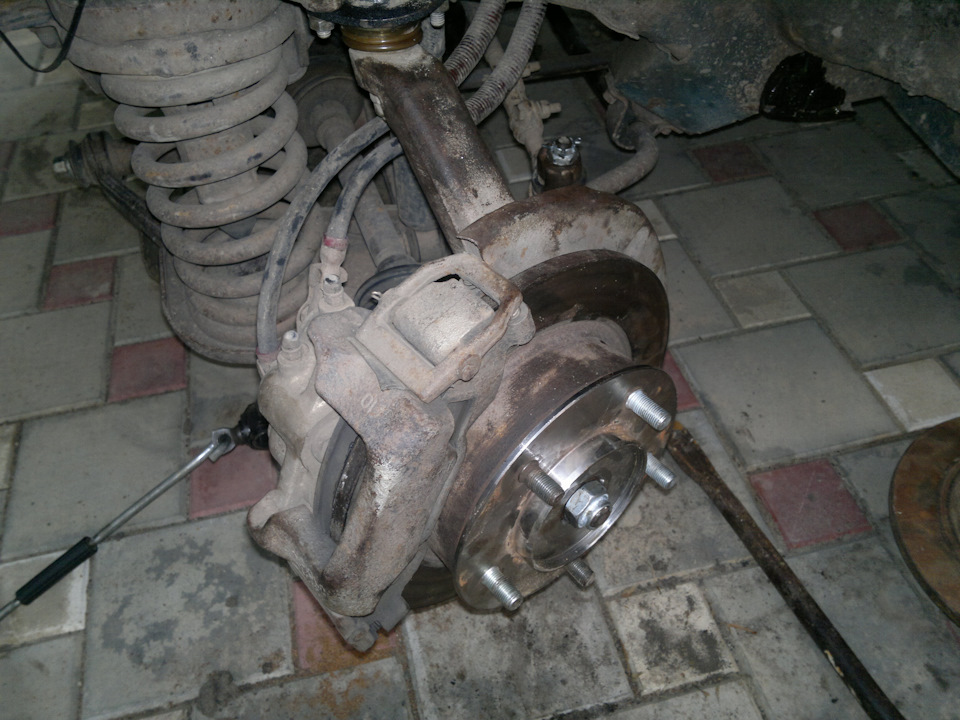

Снял колесо, открутил 2 болта крепления суппорта тормозного, подвесил его в сторонке. Почему то в инете многие пишут что нужно разбирать тормоза, вынимать колодки… У меня всё так снялось.

Далее выбил шарнир рулевой. У меня съёмника нет, поэтому пришлось помучатся с выбиванием.

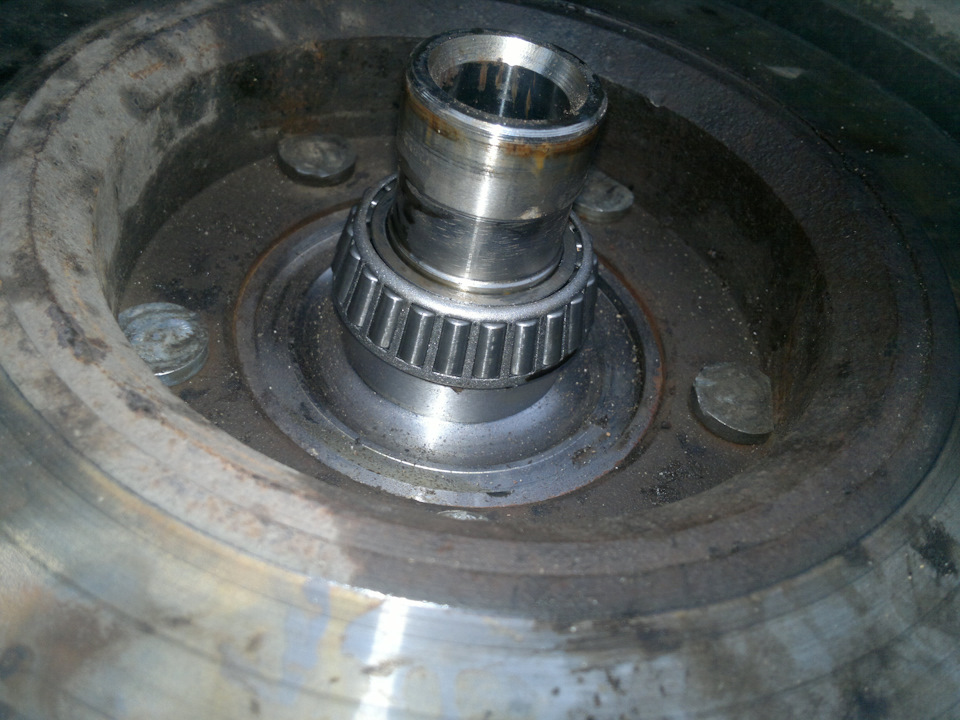

Когда всё снял, начал выбивать ступицу из поворотного кулака, а она не идет! Подшипником накатало буртик на краю ступицы и он мешает.

Пришлось греть ступицу резаком, до красна и потом она легко выбилась.

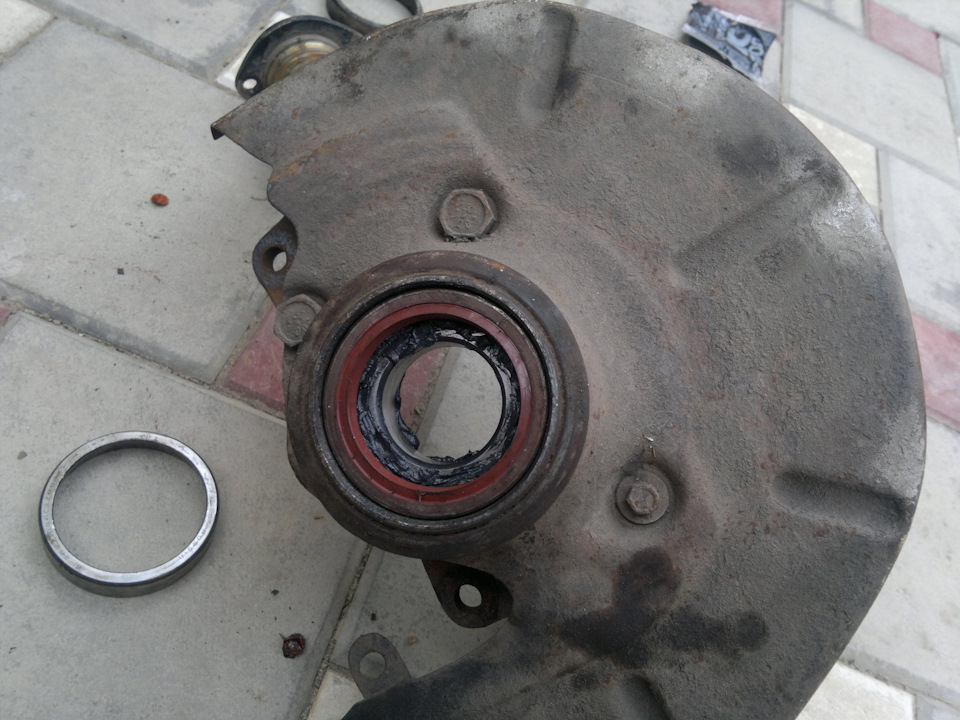

Разобрал. Буртик на ступице

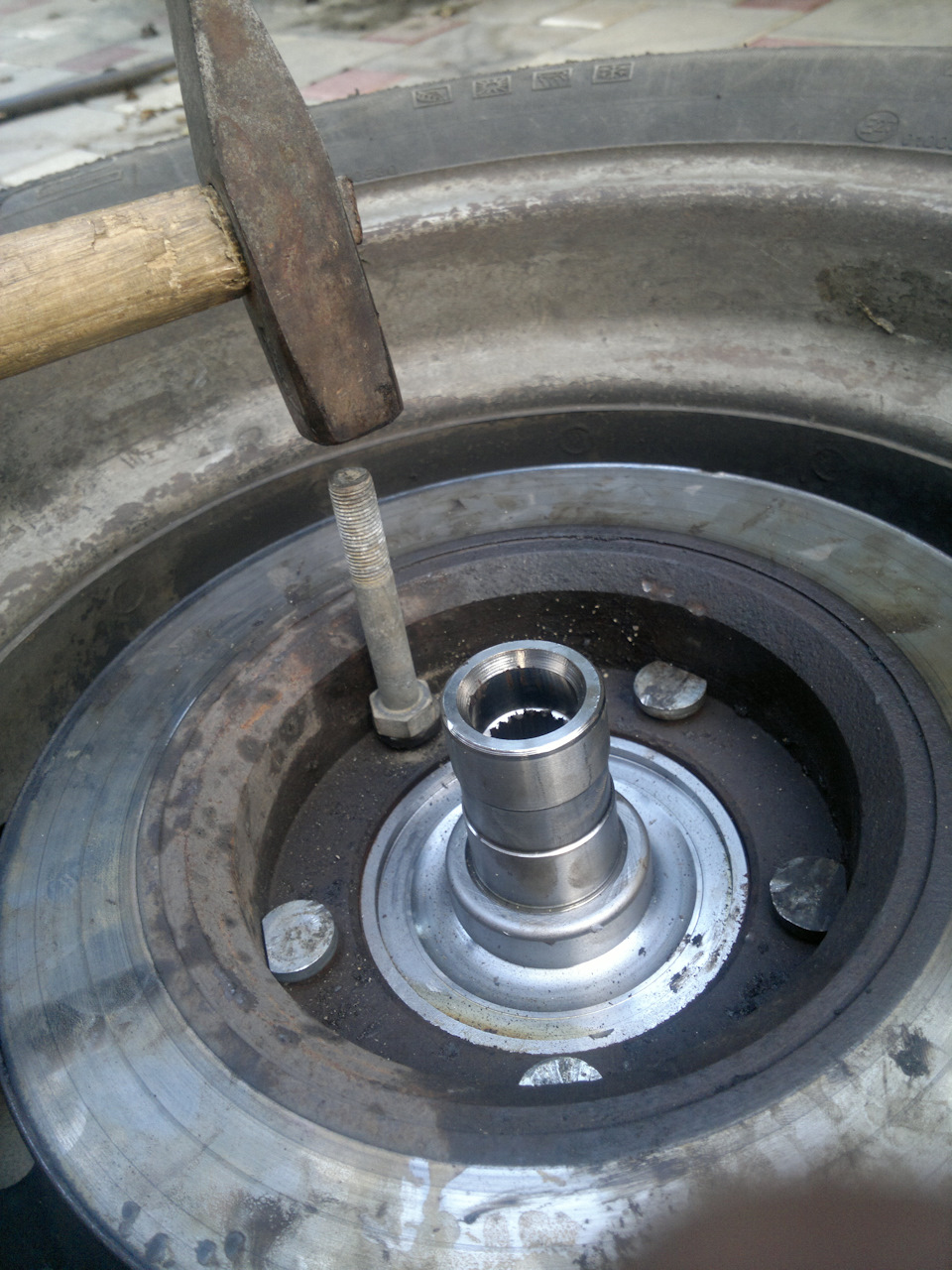

Старую ступицу в лом, но надо снять тормозной диск. А как? Выбивать шпильки! А они ох как туго выбиваются!

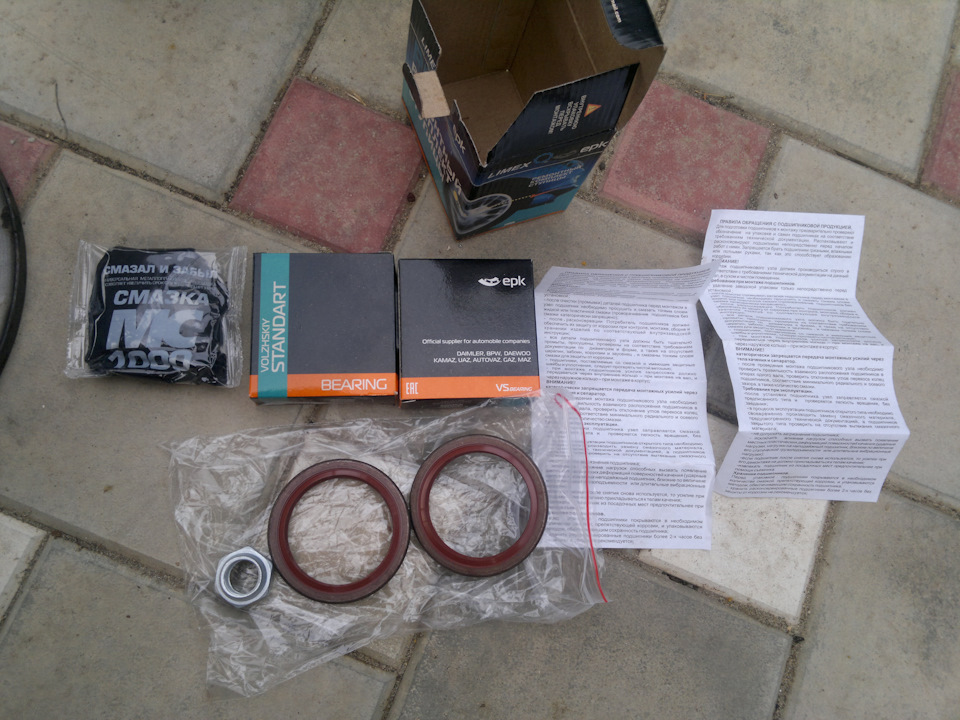

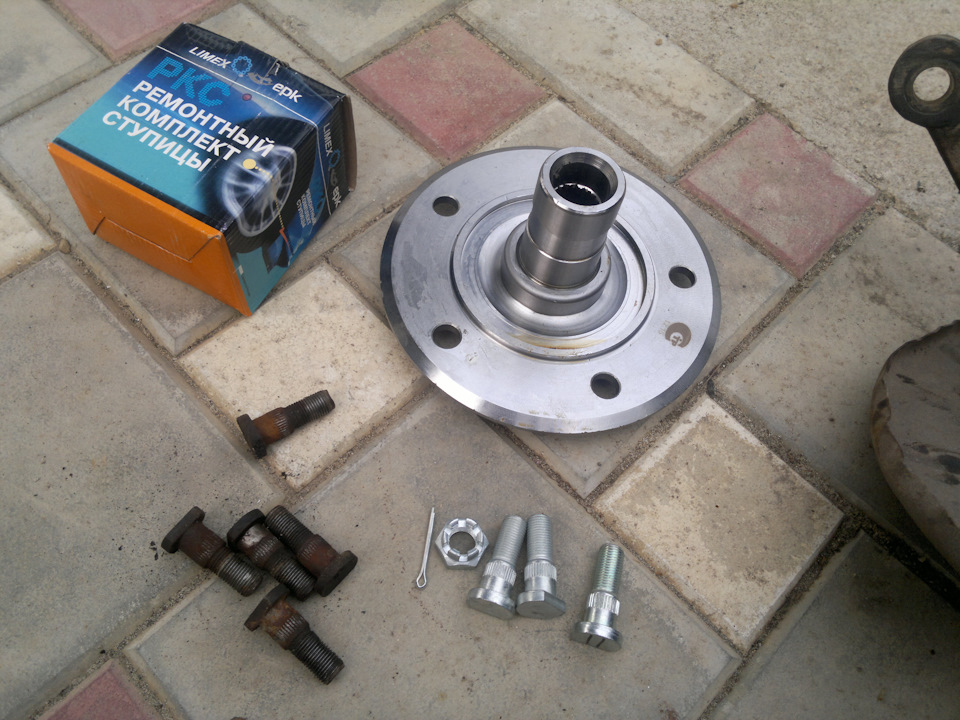

Купил ремкомплект ступицы за 600р. в котором: 2 подшипника, гайка ступицы, 2 сальника, смазка и почему то 2 одинаковых инструкции. Ну и купил ступицу за 750 р. Была итальянская за 1600р., но это слишком кашерно для Нивы. И ещё 3 шпильки 30*3=90р.

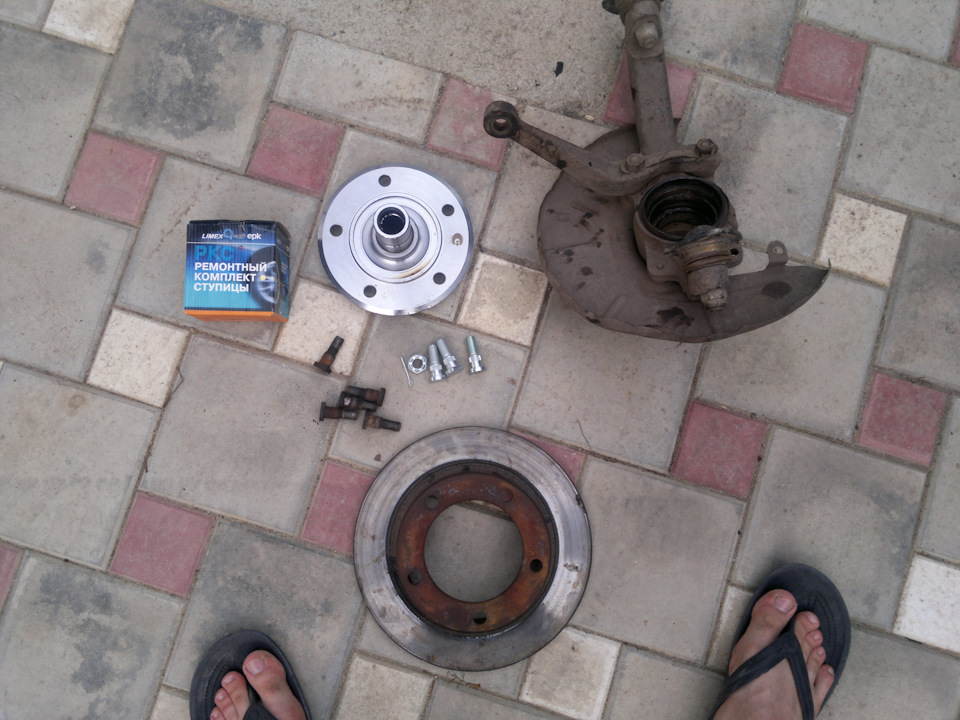

Готово к сборке

Приступил к сборке. Вначале, нужно "поженить" тормозной диск со ступицей, с помощью шпилек. Может я как то не правильно их забивал, но они у меня ни как не хотели заходить в ступицу. Потом я прикрутил ступицу к колесу, и подтягивая немного гайки подбивал шпильки.

Далее, с помощью обоймы старого подшипника, забил в поворотный кулак внешние обоймы подшипников.
Дальше я совершил ошибку, набив подшипник на ступицу! Ну на ошибках же учатся! ))

Поспешил…

Нужно собирать подшипники в поворотном кулаке, густо смазывая и закрывать всё сальниками. Затем я поворотный кулак с подшипниками насадил на ступицу, осадив внутреннею обойму внешнего подшипника с помощью пробоя. Так же поступил и с другим подшипником. Сальники забил с помощью молотка и старого сальника.

Ну и поставил всё на место…

Отрегулировал подшипники, но проехав 20 км, понял что я их перетянул, они сильно грелись. Отрегулировал заново, и вот проехал уже 400 км и не греются и люфта сильного нет.
Вот такие дела, товарищи! Всем удачи! Пока!
