Снятие и установка стартера автомобиля ГАЗель Некст

Стартер представляет собой электродвигатель постоянного тока с электромагнитным возбуждением.

Стартер имеет четыре полюса.

Сверху на стартере установлено тяговое реле с двумя обмотками — втягивающей и удерживающей.

При повороте ключа в замке зажигания в положение «II» замыкается цепь питания обмоток тягового реле.

Якорь реле втягивается и через рычаг вводит в зацепление шестерню стартера с зубчатым венцом маховика двигателя.

В конце хода якорь включает цепь питания стартера и одновременно отключает втягивающую обмотку реле (питание подается только на удерживающую обмотку).

При возврате ключа в замке зажигания в положение «I» отключаются цепи питания стартера и удерживающей обмотки, и под действием пружины якорь выводит шестерню стартера из зацепления с зубчатым венцом маховика.

Номинальная мощность стартера 5295576 — 2,5 кВт.

Снятие стартера

Потребуется ключ на 13 и торцовая 12 гранная головка на 10

Отключаем минусовую клемму акккумулятора обязательно!

Отсоединяем колодку управляющего привода от тягового реле

Снимаем защитный колпачок с контактного болта тягового реле и сдвигаем колпачок

Откручиваем гайку крепления наконечника силового провода

Снимаем установочную под ней шайбу

Снимаем наконечник силового провода с контактного болта тягового реле

Выкручиваем три болта крепления стартера

Так расположены болты крепления стартера

Снимаем стартер. Устанавливаем стартер в обратной последовательности.

Возможные неисправности стартера

• — Причина неисправности

Стартер не включается:

• — Неисправен аккумулятор

• — Окисление клемм аккумулятора

Зачистите и затяните клеммы и провода, идущие к аккумулятору

• — Неисправен замок зажигания

Замените контактную группу или замок зажигания

• — Неисправно тяговое реле

Замените тяговое реле

• — Неисправен стартер

Отремонтируйте или замените стартер

Тяговое реле включается, но ротор стартера не вращается или вращается слишком медленно:

• — Разряжен аккумулятор

Зарядите или замените аккумулятор

• — Окисление клемм аккумулятора и наконечников проводов

Зачистите и закрепите клеммы и провода

• — Слабая затяжка гаек крепления наконечников проводов на выводах тягового реле

• — Неисправен стартер

Отремонтируйте или замените стартер

Тяговое реле включается и сразу выключается (часто повторяющийся стук):

• — Сильно разряжен аккумулятор

Зарядите или замените аккумулятор

• — Увеличенное сопротивление цепи электроснабжения стартера

Зачистите и закрепите наконечники проводов, неисправные провода замените

Как снять стартер на газели 4216 двигатель газель

Газель «Бизнес» оснащается различными двигателями – Камминз, ЗМЗ-402, 405, 406 и другими. Вне зависимости от установленного мотора все машины оснащаются запуском с помощью стартера.

Управление осуществляется за счет специального втягивающего реле. Все проблемы, возникающие в процессе эксплуатации стартера на данном авто, типичны. Процесс замены узла на новое не вызывает обычно никаких затруднений.

Если по какой-то причине стартер не крутит, не щелкает втягивающее – необходимо будет внимательно изучить проводку. Это позволит избежать различных проблем в дальнейшем. Особенно сложно доставить транспортное средство такого габарита до СТО эвакуатором. Так как транспортировка грузовиков 3 т и более обходится на порядок дороже, чем обычных легковых автомобилей.

Чаще всего причинами неисправности становятся:

• неисправность редукторного узла – изнашивается втулка, бендикс;
• выходят из строя магнитные щетки;
• ломается втягивающее реле;
• отсутствует контакт.

Принцип работ любого стартера, в том числе на ГАЗели в двигателями ЗМЗ-406 либо ЗМЗ-4216, полностью идентичен. Осуществляется зацепление с маховиком двигателя при помощи специального вала с шестерней на конце. Данная деталь обозначается термином «бендикс». Но со временем шлицы шестерни изнашиваются, двигатель перестает входить в зацепление со стартером. Как следствие – возникает проскальзывание. В таком случае решением может стать только замена бендикса.

Для этого понадобится демонтировать стартер, разобрать его и установить новый бендикс. Нужно отметить – выбор следует делать с учетом количества шлицов и мест под крепление. Нередко требуется просто заменить магнитные щетки. Стоимость их обычно колеблется в пределах нескольких сотен рублей. Но для проведения ремонта обязательно потребуется снять стартер.

Важно следить за контактной площадкой щеток. При наличии большого количества окиси, ржавчины – необходимо хорошо её прочистить. Наличие оксида на поверхности часто становится причиной неправильно работы устройства. Желательно при разборе хорошо смазать редуктор – это существенно продлит срок его непрерывной эксплуатации.

Ещё одно слабое место любого стартера – это втягивающее реле. Оно осуществляет управление устройством. При подаче питания возникает зацепление между бендиксом и маховиком двигателя. Если стартер крутит, но втягивающее не щелкает – то необходимо проверить его работоспособность. Сделать это сравнительно просто: достаточно подать питание с АКБ напрямую на управляющие контакты реле. Если же реле щелкает, срабатывает – присутствует обрыв контакта между замком зажигания, АКБ и самим втягивающим.

Необходимо будет аккуратно, внимательно изучить схему проводки. Зачистить и протянуть все контакты. Процесс данный имеет свои нюансы и тонкости. Использовать для чистки контактов необходимо специальные составы. Применять WD-40 будет нежелательно. Так как она может просто ухудшить контакт.

Оригинальные детали и их аналоги: что лучше

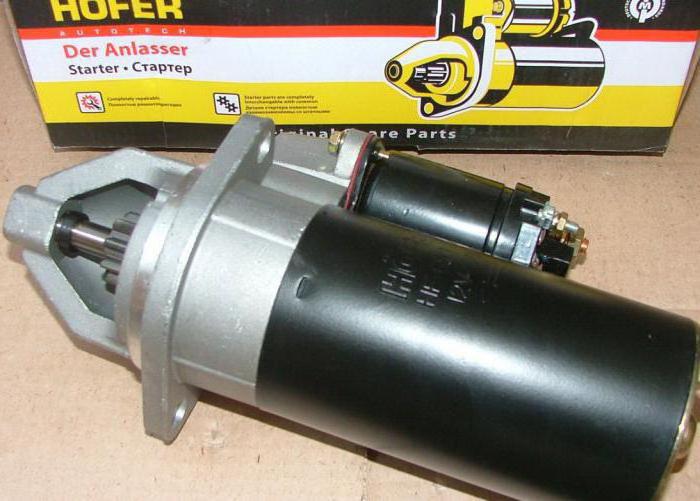

Если было установлено, что стартер по какой-то причине все же вышел из строя – необходимо поставить новый. Процесс данный имеет свои особенности. Сегодня в продаже имеется обширный выбор различных деталей. Все их можно разделить на 2 основные категории:

Первые отличаются высоким качеством. Но цена их обычно на порядок выше, чем аналогов. В то же время существует много производителей зарекомендовавших себя с положительной стороны. Причем качество производимой ими продукции ничуть не ниже. Стоит при недостатке бюджета сделать выбор в пользу недорогого аналога. Но при наличии средств – желательно приобретать оригинал.

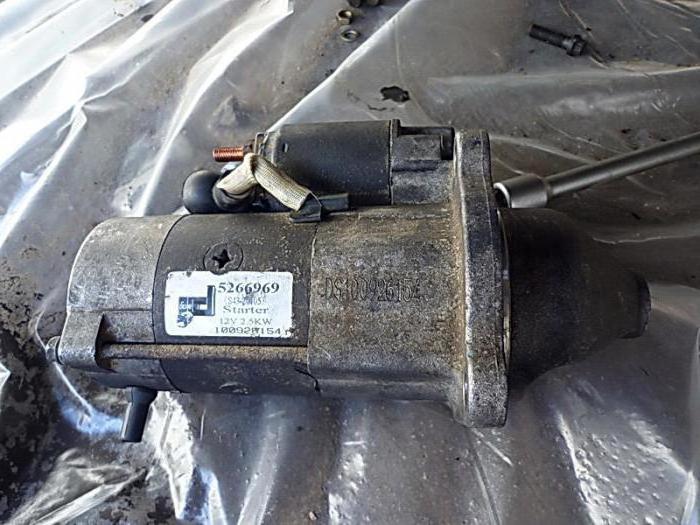

Оригинальные стартеры для двигателей Cummins ISF:

Наименование производителя	Напряжение и мощность	Артикул	Стоимость, рублей
PRESTOLITE	12 В 2.5 кВт	529557652669695311304	От 7 800

Присутствует множество качественных аналогов. С положительной стороны зарекомендовали себя следующие производители:

Наименование производителя	Напряжение и мощность	Артикул	Стоимость, рублей
АТЭ-1	12 В 2 кВт	42.3708000	От 4 600
БАТЭ	12 В 1.8 кВт	5112.3708000	От 6 850
КЗАТЭ	12 В 2 кВт	6012.3708-01	От 3 450

При выборе важно заранее проверить совместимость конкретной модели стартера и установленного в автомобиль двигателя. Классическим считается мотор ЗМЗ. Но данная модель транспортного средства нередко оснащается зарубежными агрегатами. Этот момент следует обязательно учесть. Получить более подробную информацию о совместимости лучше всего у разработчика-производителя моторов.

Замена и установка

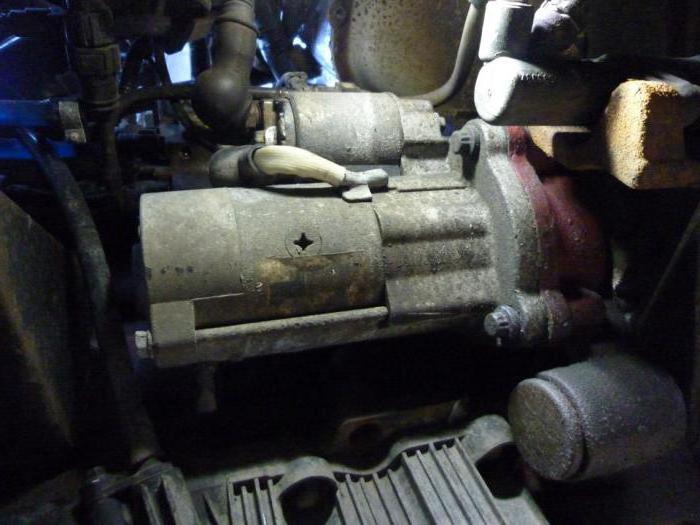

Сам стартер находится в достаточно просто доступном месте – в отличие от аналогичного оборудования на других транспортных средствах. Именно это и позволяет свести количество затрачиваемого времени на демонтаж до минимума. Лучше всего заранее ознакомиться с процессом снятия на фото. Алгоритм включает основные этапы:

• необходимо отсоединить силовые контакты с аккумуляторной батареи;
• при помощи головки на 10 с 12ю гранями либо специальной звездочки следует открутить болты крепления;

• далее нужно открутить силовой провод – для этого требуется ключ на 13;
• стартер аккуратно наклоняется в сторону бампера и вытаскивается со своего посадочного места.

Важно аккуратно отсоединять контакты – их повреждение приведет к серьезным затруднениям. Нужно отметить, что процесс установки осуществляется в строго обратном порядке. Для этого достаточно будет установить новый стартер, закрутить на место крепящие его болты. Клеммы аккуратно устанавливаются на свои посадочные места.

Обычно все гайки снабжаются специальной пометкой с завода. При установке сборщиком затяжка осуществляется данамометрическим ключом. Необходимо избегать перетяжки – в противном случае резьба будет сорвана. Как следствие – обратная установка, сборка вызовет серьезные затруднения.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Для обеспечения надежной и безотказной работы стартера 422.3708 на двигателе УМЗ-4216 автомобилей Газель и Соболь в условиях эксплуатации, необходимо содержать его в чистоте и выполнять правила обслуживания.

Ремонт и обслуживание стартера 422.3708 на двигателе УМЗ-4216 автомобилей Газель и Соболь, разборка, сборка и проверка стартера.

При каждом очередном техническом обслуживании автомобиля необходимо :

— Проверить затяжку крепежных шпилек стартера 422.3708, при необходимости подтянуть их.
— Зачистить наконечники проводов к клеммам стартера и аккумуляторной батареи и подтянуть их крепление.

Через каждые 60 000 километров пробега автомобиля необходимо :

1. Снять стартер с двигателя.
2. Снять крышку со стороны коллектора, предварительно отвернув два винта и сняв колпак, при этом снять стопорную шайбу, регулировочную и упорную шайбы.
3. Проверить состояние щеточно-коллекторного узла стартера 422.3708. Рабочая поверхность коллектора должна быть гладкой и не иметь значительного подгара. В случае загрязнения или значительного подгара протереть коллектор тряпкой, смоченной в бензине. Если грязь или подгар не устраняются протиркой, зачистить коллектор мелкозернистой шкуркой.

При значительных подгарах коллектора, не поддающихся зачистке, проточить коллектор на станке. Шероховатость поверхности должна быть не более Rа 1,25. Диаметр проточки коллектора — не менее 39,4 мм.

— Проверить щетки на свободное (без заеданий) перемещение в щеткодержателях.
— Замерить высоту щеток.
— Заменить щетки, изношенные до высоты менее 7 мм или имеющие значительные сколы.
— Продуть щеточно-коллекторный узел и крышку со стороны коллектора сжатым воздухом.

4. Установить крышку со стороны коллектора на место.
5. Демонтировать гибкий вывод. Раскрутить винты, фиксирующие крышку реле, и снять ее.
6. Проверить состояние контактной системы реле стартера :

— Зачистить контактные болты и пластину контактную при значительном подгаре шлифовальной шкуркой или напильником, сняв неровности, вызванные подгаром, не нарушая при этом плоскостности контактных поверхностей медных болтов.

7. Установить крышку реле на место. Перед установкой крышки необходимо просушить реле при температуре 25-70 градусов не менее 8 часов.

8. Подать напряжение 12 Вольт на реле стартера и замерить зазор между упорным кольцом на валу якоря и торцом шестерни привода. Контакты реле должны при этом замкнуться и зазор должен быть 3-5 мм. Для контроля зазора использовать калибр изображенный на рисунке ниже. В случае несоответствия зазора, указанным величинам, необходимо провести его регулировку. Регулировка проводится поворотом оси рычага изготовленной в виде эксцентрика.

Калибр для проверки зазора между упорным кольцом на валу якоря и торцом шестерни привода стартера 422.3708.

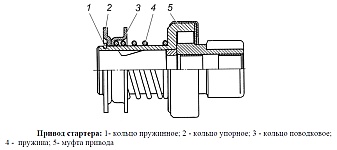

9. Проверить легкость перемещения привода на валу якоря. При включении и отключении реле привод стартера 422.3708 должен без заеданий перемещаться по шлицам вала якоря.

10. Проверить замыкание контактов реле в стартере. Реле стартера должно включаться и замыкать контакты при упоре шестерни в прокладку толщиной 15 — 0,43 мм. Эскиз прокладки приведен показан на рисунке ниже.

Установка прокладки для проверки замыкания контактов реле стартера 422.3708.

Прокладка для проверки замыкания контактов реле стартера 422.3708.

11. Удалить с внутренних поверхностей привода и прилегающей к ним поверхности вала якоря попавшую из картера, загрязненную, загустевшую смазку с продуктами износа, которая значительно затрудняет осевое перемещение привода по шлицам вала при вводе шестерни в зацепление с зубчатым венцом маховика. Очищенные поверхности смазать тонким слоем смазки ЦИАТИМ-221 или ЦИАТИМ-203, или ЦИАТИМ-201, после этого проверить легкость перемещения привода по валу якоря.

Через каждые 10 0000 километров пробега автомобиля необходимо :

— Разобрать стартер.
— Очистить привод стартера от грязи и заменить смазку на шлицевой части вала и внутренних шлицах направляющей втулки привода.
— Проверить состояние вкладышей в крышке со стороны коллектора и в крышке со стороны привода в стартере. В случае износа вкладышей заменить их или заменить крышки в сборе.

Разборка и сборка стартера 422.3708 на двигателе УМЗ-4216 автомобилей Газель и Соболь.

Разборку стартера 422.3708 необходимо проводить в следующей последовательности :

— Отвернуть гайку и отсоединить вывод от выводного болта.
— Отвернуть винты крепления тягового реле к крышке и снять реле.
— Отвернуть два винта и снять колпак.
— Снять шайбы стопорную, регулировочную и упорную.
— Снять крышку.
— Вынуть щетки из щеткодержателей и снять траверсу.
— Снять корпус.
— Отвернуть гайку, крепящую ось рычага, вынуть рычаг.
— Вынуть якорь с приводом в сборе из крышки.
— Отодвинув влево упорное кольцо, снять с вала замковое кольцо, а затем привод.

Сборку стартера 422.3708 проводить в последовательности, обратной разборке. После сборки проверить стартер по контактным и электрическим параметрам в соответствии с таблицей характеристик и пунктам 8-10.

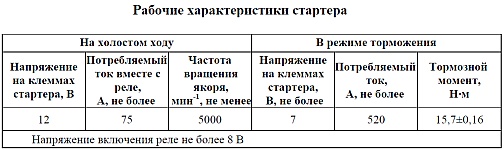

Таблица характеристик стартера 422.3708 проверяемых после ремонта.

Электрическая схема стенда для проверки стартера 422.3708.

Проверку стартера 422.3708 по электрическим параметрам необходимо проводить на стенде с источником питания постоянного тока и измерительными приборами класса точности не ниже : 0,5-1,0 — при измерении напряжения, 1,5 — при измерении тока.

Стартер «ГАЗель»: устройство, неисправности, ремонт

В конструкции любого автомобиля предусмотрен такой элемент, как стартер. «ГАЗель» не является исключением. Данный элемент являет собой отдельный электрический двигатель, который обеспечивает вращение коленвала ДВС. Что собой являет стартер и как он устроен – далее в нашей статье.

Характеристика

Данный элемент можно охарактеризовать двигателем постоянного тока. Ведь элемент получает энергию от АКБ автомобиля и при помощи четырех щеток преобразует ее в крутящий момент. Последние элементы служат для увеличения мощности самого электродвигателя.

Технические данные

«ГАЗелевский» стартер редукторного типа работает от сети 12 вольт.

Устройство

Как устроен стартер? «ГАЗель» — достаточно простой автомобиль. Поэтому долго изучать конструкцию стартера не придется. Так, основные составляющие данного элемента — это:

• Электрический двигатель.
• Втягивающее реле.
• Якорь.
• Обгонная муфта. Также ее называют бендиксом.
• Щетки и держатели.

Все это помещено в отдельный металлический корпус.

Якорь

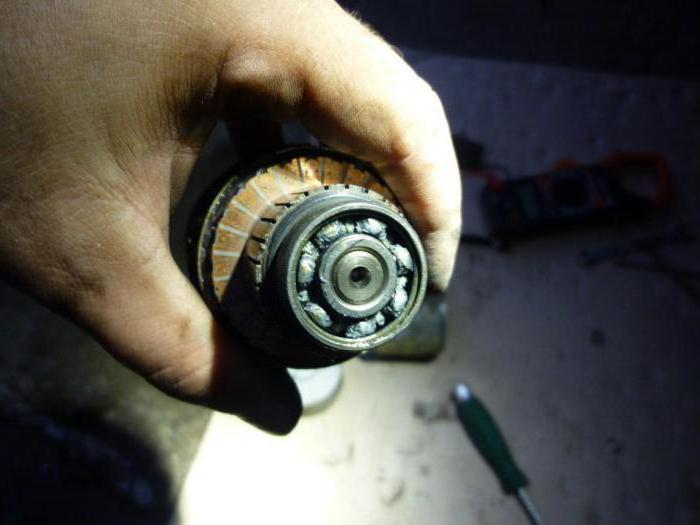

Без этого элемента не обходится ни один современный стартер. «ГАЗель» не является исключением. Якорь изготавливается из легированной стали и имеет вид оси. На механизме запрессованы коллекторные пластины, а также сердечник. В конструкции последнего имеются пазы для укладки обмоток якоря. Концы их закреплены в круговом порядке. Обмотка устанавливается на диэлектрической основе.

Реле стартера «ГАЗель»

Его автомобилисты называют «втягивающим». Элемент предназначен для передачи напряжения от замка зажигания на электрический двигатель такого элемента, как стартер. «ГАЗель» (406-й двигатель) при определенном обороте ключа начинает запускаться.

Обгонная муфта

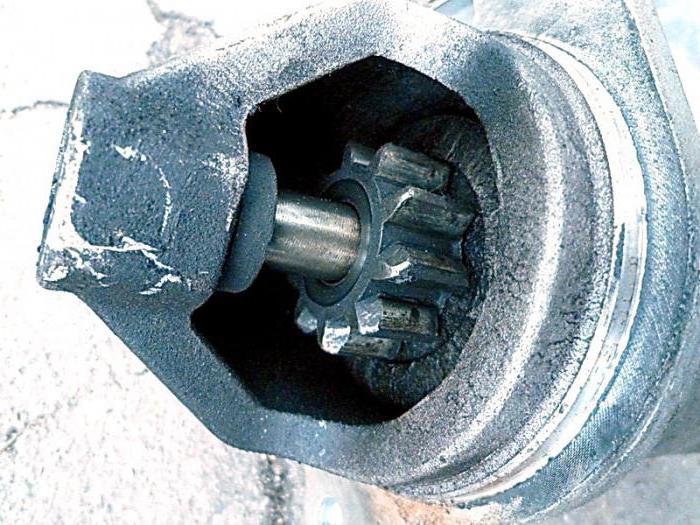

В простонародье ее называют бендиксом. Механизм взаимодействует с сердечником реле при помощи подвижного «коромысла». Сам бендикс представляет собой роликовый подвижный механизм. Закрепляется на валу якоря. Основное назначение обгонной муфты – передача крутящего момента на маховик посредством использования шестерен зацепления. Когда двигатель успешно запустился, венец маховика и приводная шестерня рассоединяются.

Демонтаж

Если машина стала плохо заводиться, необходима разборка стартера. «ГАЗель» первым делом ставится на «передачу». Далее снимают клемму с аккумулятора. Где находится стартер? «ГАЗель» укомплектовывается данным элементом на картере сцепления с правой стороны двигателя.

Разборка

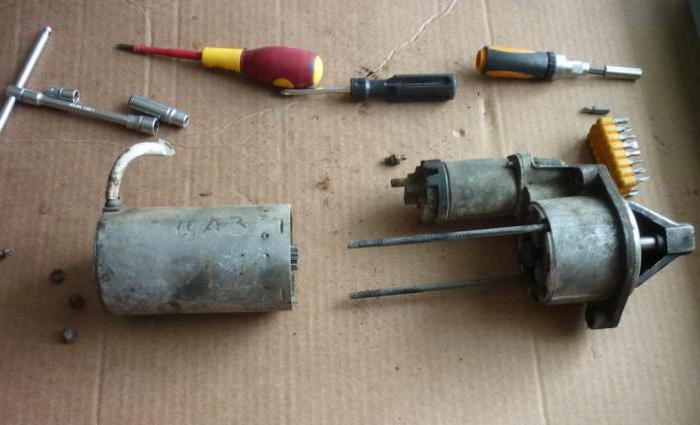

Как своими руками производится разборка стартера? «ГАЗель» продолжает стоять на месте, а мы вынимаем элемент наружу. Первым делом снимаем заднюю крышку. Она крепится на двух шпильках. Понадобится ключ «на 10». Если крышка туго выходит, можно использовать молоток. Легкими ударами вынимаем ее наружу. Вынимаем щетки, обмотку, якорь и пластину. Осматриваем состояние элементов. Поскольку у нас стартер редукторный, добавляем в зубчатый элемент немного смазки.

Частые неисправности

Среди таковых необходимо отметить поломку реле стартера. Причина этого – смещение контактного диска или обрыв обмотки. Также нарушается контакт цепи питания, из-за чего элемент попросту отказывается работать. Причина может быть банальной – плохая затяжка проводов или окисление контактов. Еще одна частая проблема – стартер крутит, но мотор не заводится (слишком малая частота вращения колевала).

Стоимость

Сколько стоит новый стартер на «ГАЗель»? Цена элемента составляет от трех до пяти тысяч рублей. Если очистка не помогла, имеет смысл заменить элемент целиком. Цена более чем доступна.

Итак, мы выяснили, что собой представляет стартер автомобиля «ГАЗель», как работает , как его снять и отремонтировать своими руками.

Стартер на газели где находится

Где находится стартер на Газели? Узнайте, где находится стартер на Газели

Как опытный автомеханик, я знаю, что стартер — одна из самых важных частей автомобиля. Если вы столкнулись с проблемами запуска двигателя на ГАЗели, возможно, потребуется проверить или заменить стартер. В этой статье я расскажу вам, где находится стартер на ГАЗели и как его найти.

Нахождение стартера

Стартер — это электрическое устройство, которое отвечает за запуск двигателя. На ГАЗели стартер обычно расположен на боковой стороне двигателя, зачастую с левой стороны при взгляде на мотор с переди. Обычно его можно обнаружить в районе маховика — крутящего момента для двигателя. Стоит отметить, что конкретное местоположение стартера может зависеть от модели ГАЗели и ее модификации.

Как найти стартер

Для того чтобы найти стартер на ГАЗели, вам потребуется поднять переднюю часть автомобиля и обратиться к моторному отсеку. Вот небольшая инструкция, которая поможет вам найти стартер:

1. Убедитесь, что автомобиль выключен и находится на плоской и безопасной поверхности.
2. Приподнимите переднюю часть автомобиля, используя подходящее подъемное оборудование или домкрат, чтобы получить доступ к моторному отсеку.
3. Обратите внимание на место расположения двигателя. Обычно стартер установлен в районе маховика, что легко узнать по наличию электрических проводов и кабелей, идущих от него.
4. Стартер представляет собой цилиндрическую форму и повторяет контуры маховика, внешне выглядит как небольшое устройство соединенное с двигателем.

Если вам трудно найти стартер, вы всегда можете обратиться к руководству пользователя вашей конкретной модели ГАЗели или обратиться к специалисту.

Замена стартера, Газель, Cummins ISF 2.8!

Пишу поделиться своим "горем" ну как горем так мелочью.
Во вторник успешно отработав, при парковал свою "кормилицу", и пошёл домой отдыхать. В среду как всегда, 7:30 в хорошем настроении, собрался на работу и пошёл заводить машину, да ни тут-то было. Поворачиваю ключ в ответ тишина, что за фигня (думаю)! Что бы исключить АКБ, измерил мультиметром 12.7, норм полностью заряжен. Полез под машину, откручивать защиту, хреново что как назло снега намело, и температура -5, думал попробовать напрямую стартер замкнуть, тоже успехов не принесло. Отзвонился заказчику, объяснил ситуацию, и начал обзванивать магазины, не поверите, нашёл только в одном и то какой-то не понятный, не оригинал точно. Пришлось брать, цена 7800, со скидкой отдали за 7456 руб.

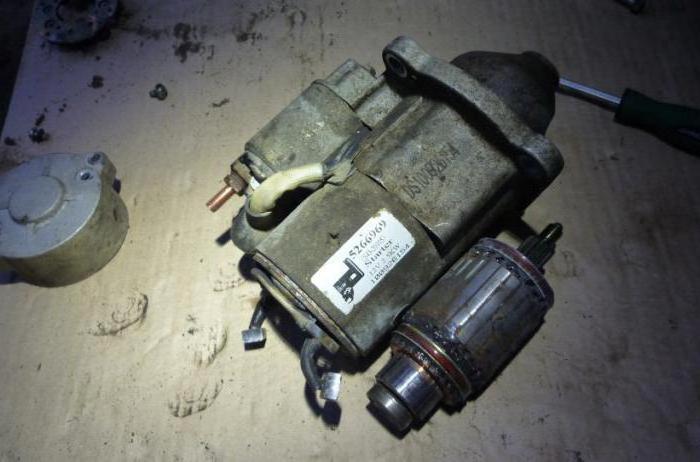

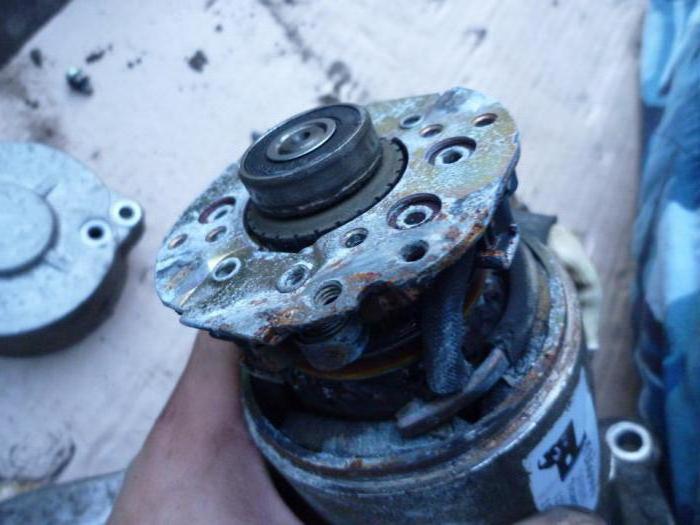

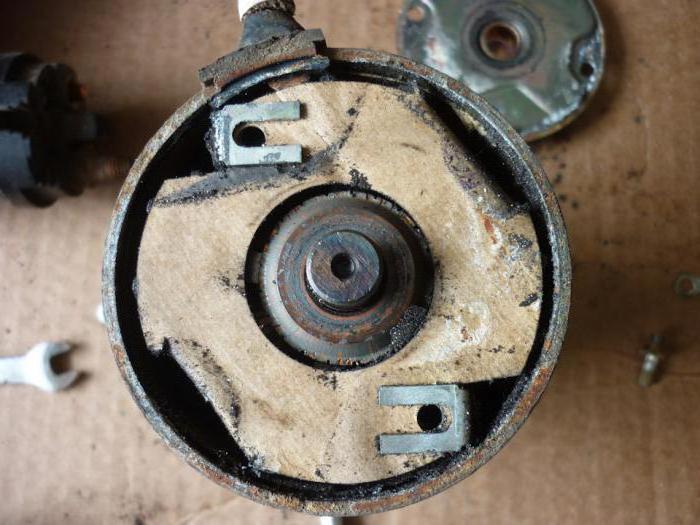

Снял старый, кстати есть свои нюансы, благо уже снимал, для чистки и замены смазки, и была заранее приобретена многогранная головка на десять. Так как болты там буржуи не простые поставили. Отключил массу, открутил ключиком на 13 провод со втягивающего и снял с клеммы маленький проводок. Начинать лучше с верхнего болта, откручивать лучше с помощью длинного воротка и надо обязательно материться, потому что хрен к нему подлезешь. Остальные два можно открутить обычным накидным ключиком на 10. И о чудо вот и виновник торжества, новый успешно занял своё место, собрал в обратном порядке, пробный старт, всё работает.В 10:00 был уже на заказе, короче утро не задалось…
Сегодня пятница, работает нормально. Все произошло на пробеге в 125500 км., езда в основном по городу, отпишитесь кто-нибудь ставил данный стартер и как он ходит?b2motor.ru/catalog/cummins/32778
Отличия заметил только что у него нет отверстия для слива воды, а в целом очень торопился, и рассматривать не было времени, фотографии тоже были сделаны по быстрому.

Новый стартер. Вот оно отличие старого от нового, отверстие для слива воды. Новый занял своё место! В этом наборе тоже не нашлось нужной головки, для снятия стартера. Пришлось покупать отдельно.

Где находиться стартер у газели

Стартер «ГАЗель»: устройство, неисправности, ремонт

В конструкции любого автомобиля предусмотрен такой элемент, как стартер. «ГАЗель» не является исключением. Данный элемент являет собой отдельный электрический двигатель, который обеспечивает вращение коленвала ДВС. Что собой являет стартер и как он устроен – далее в нашей статье.

Характеристика

Данный элемент можно охарактеризовать двигателем постоянного тока. Ведь элемент получает энергию от АКБ автомобиля и при помощи четырех щеток преобразует ее в крутящий момент. Последние элементы служат для увеличения мощности самого электродвигателя.

Технические данные

«ГАЗелевский» стартер редукторного типа работает от сети 12 вольт.

Устройство

Как устроен стартер? «ГАЗель» — достаточно простой автомобиль. Поэтому долго изучать конструкцию стартера не придется. Так, основные составляющие данного элемента — это:

• Электрический двигатель.
• Втягивающее реле.
• Якорь.
• Обгонная муфта. Также ее называют бендиксом.
• Щетки и держатели.

Все это помещено в отдельный металлический корпус.

Якорь

Без этого элемента не обходится ни один современный стартер. «ГАЗель» не является исключением. Якорь изготавливается из легированной стали и имеет вид оси. На механизме запрессованы коллекторные пластины, а также сердечник. В конструкции последнего имеются пазы для укладки обмоток якоря. Концы их закреплены в круговом порядке. Обмотка устанавливается на диэлектрической основе.

Реле стартера «ГАЗель»

Его автомобилисты называют «втягивающим». Элемент предназначен для передачи напряжения от замка зажигания на электрический двигатель такого элемента, как стартер. «ГАЗель» (406-й двигатель) при определенном обороте ключа начинает запускаться.

Обгонная муфта

В простонародье ее называют бендиксом. Механизм взаимодействует с сердечником реле при помощи подвижного «коромысла». Сам бендикс представляет собой роликовый подвижный механизм. Закрепляется на валу якоря. Основное назначение обгонной муфты – передача крутящего момента на маховик посредством использования шестерен зацепления. Когда двигатель успешно запустился, венец маховика и приводная шестерня рассоединяются.

Демонтаж

Если машина стала плохо заводиться, необходима разборка стартера. «ГАЗель» первым делом ставится на «передачу». Далее снимают клемму с аккумулятора. Где находится стартер? «ГАЗель» укомплектовывается данным элементом на картере сцепления с правой стороны двигателя.

Разборка

Как своими руками производится разборка стартера? «ГАЗель» продолжает стоять на месте, а мы вынимаем элемент наружу. Первым делом снимаем заднюю крышку. Она крепится на двух шпильках. Понадобится ключ «на 10». Если крышка туго выходит, можно использовать молоток. Легкими ударами вынимаем ее наружу. Вынимаем щетки, обмотку, якорь и пластину. Осматриваем состояние элементов. Поскольку у нас стартер редукторный, добавляем в зубчатый элемент немного смазки.

Частые неисправности

Среди таковых необходимо отметить поломку реле стартера. Причина этого – смещение контактного диска или обрыв обмотки. Также нарушается контакт цепи питания, из-за чего элемент попросту отказывается работать. Причина может быть банальной – плохая затяжка проводов или окисление контактов. Еще одна частая проблема – стартер крутит, но мотор не заводится (слишком малая частота вращения колевала).

Стоимость

Сколько стоит новый стартер на «ГАЗель»? Цена элемента составляет от трех до пяти тысяч рублей. Если очистка не помогла, имеет смысл заменить элемент целиком. Цена более чем доступна.

Итак, мы выяснили, что собой представляет стартер автомобиля «ГАЗель», как работает , как его снять и отремонтировать своими руками.

Замена стартера ГАЗ 3302 «Газель»

Запуск двигателя автомобиля ГАЗ 3302, называемого еще «Газель», является крайне простым благодаря стартеру. Достаточно повернуть ключ замка зажигания, и энергия аккумулятора преобразуется во вращательный момент, приводящий в работу ДВС.

Благодаря тому, что пусковая мощность стартера более 1 кВт, обеспечивается быстрый запуск двигателя авто при любых погодных условиях. Но только в том случае, если стартерное устройство полностью исправно. Стоит заметить, что замена стартера Газели не является невыполнимой задачей даже для начинающего автолюбителя, главное, чтобы под рукой были все необходимые автомобильные инструменты.

Как выполнить замену стартера на Газели?

Вполне логично, что для начала нужно приобрести новый стартер. Опробованный и одобренный автолюбителями вариант – это редукторный стартер. Рекомендуем и Вам выбирать именно его.

Осуществив покупку нового устройства, можете приступать к демонтажу старого стартера. Последовательность действий при замене стартера на ГАЗели ЗМЗ 402, 405 и 406 можно описать таким образом:

1. Выключив зажигание, снимите клемму «минус» аккумулятора.

2. Сдвинув резиновый чехол, открутите гайку, прикрепляющую наконечник провода к выводу стартерного втягивающего реле, ключом “на 8”.

3. Ключом “на 13” отверните гайку крепежа провода «плюс» аккумулятора к выводу стартера.

4. Головкой “на 14” с помощью карданного шарнира с удлинителем отверните и извлеките два болта, прикрепляющие стартер к картеру сцепления. Если автомобиль стоит не на смотровой яме, то болты можно отвернуть ключом, но это будет менее удобно.

5. Можно вынимать стартер. Для того, чтобы сделать это более удобно, можете отвернуть две гайки крепления крана отопителя к брызговику и отодвинуть его.

Устанавливайте новый стартер ГАЗели ЗМЗ 405, ЗМЗ 406 и ЗМЗ 402, действуя в обратной последовательности.

Стартер

Стартер ГАЗ 2705

Пуск двигателя осуществляется стартером СТ230-Б4* с электромагнитным тяговым реле. Стартер установлен с левой стороны двигателя и крепится к картеру сцепления.

* На части автомобилей может быть установлен стартер 422.3708 (устройство, обслуживание и ремонт — см. раздел 8.3).

Технические характеристики стартера

Номинальное напряжение, В. 12

Число зубьев шестерни привода стартера. 9

Номинальная мощность (с батареей емкостью 55 А·ч), кВт. 1,5

Режим холостого хода при напряжении 12 В:

потребляемый ток, А, не более. 85

частота вращения вала, мин -1 , не менее. 4000

Режим полного торможения при питании стартера от 12-вольтовой батареи емкостью 60 А·ч:

потребляемый ток, А, не более. 550

крутящий момент, Нм (кгс·м), не менее. 20,0 (2,0)

Напряжение включения главных контактов тягового реле при прокладке между шестерней

и упорным кольцом 16,5 мм, В, не более. 8,0

Четыре катушки провод ПММ сеч. 1,5×5,6 мм по 8,5 витков каждая

Меднографитные,марки МГСО, 4 шт., разм. 8,8×19,2X14 мм

Провод ПММ сечением 2,26×3,53 мм,

Усилие пружин, Н (кгс). 8,5-14,0 (0,85-1,4)

втягивающая обмотка. Провод ПЭВ-2, диаметр 1,18-1,36 мм, 180 витков,сопротивление 0,35-0,36 Ом

удерживающая обмотка. Провод ПЭВ-2,диаметр 0,75-0,89 мм, 180 витков, сопротивление 1,06-1,14 Ом

Рис. 9.18. Стартер: 1 — защитный кожух; 2 — уплотнительная прокладка; 3 — щетка; 4 — крышка со стороны коллектора; 5 — обмотка возбуждения; 6 — корпус; 7 — регулировочные шайбы; 8 — коллектор; 9 — якорь; 10 — промежуточный подшипник; 11 — ось рычага; 12 — крышки со стороны привода; 13 — упорная шайба; 14 — замковое кольцо; 15 — упорное кольцо; 16 — привод с муфтой свободного хода; 17 — буферная пружина; 18 — рычаг; 19 — втулка отводки; 20 — якорь тягового реле; 21 — возвратная пружина; 22 — стяжной винт; 23 — пружина щетки; 24 — тяговое реле; 25 — контактный диск; 26 — крышка тягового реле

Стартер — четырехполюсный четырехщеточный электродвигатель постоянного тока. Вал стартера вращается по часовой стрелке (если смотреть со стороны привода стартера). Устройство стартера и электромагнитного реле показано на

Рис. 9.19. Проверка катушек возбуждения стартера на короткое замыкание с корпусом

С помощью контрольной лампы убедиться в отсутствии короткого замыкания катушек возбуждения на корпус. Для этого необходимо контрольную лампу, включенную в цепь переменного тока 220 В, подсоединить к корпусу и выводу, расположенному на корпусе (

Рис. 9.20. Отвертывание винтов крепления полюсов стартера

В этом случае необходимо занумеровать полюсы катушек, на специальном приспособлении отвернуть винты крепления полюсов (

Рис. 9.21. Проверка изолированных щеткодержателей стартера на замыкание с корпусом

С помощью контрольной лампы убедиться в отсутствии замыкания изолированных щеткодержателей на корпус (

Рис. 9.22. Проверка обмотки якоря стартера на короткое замыкание с магнитопроводом

Убедиться с помощью контрольной лампы в отсутствии замыкания обмотки якоря на пакет якоря. Для этого подсоедините один конец к любой из ламелей якоря, а другой — к пакету железа якоря. Лампа не должна гореть (

Рис. 9.23. Замер положения шестерни привода в выключенном состоянии

Установка шестерни в выключенном положении должна соответствовать

Рис. 9.24. Схема проверки регулировки выключателя стартера

Рис. 9.25. Замер зазора от торца шестерни до чашки упорного кольца при полностью втянутом якоре тягового реле

Проверить полный вылет шестерни при включенном тяговом реле. Для этого включить тяговое реле, как показано на

Рис. 9.26. Схема включения при испытании стартера: 1 — рычаг; 2 — динамометр; 3 — стартер; 4 — тяговое реле стартера; 5 — выключатель; 6 — указатель напряжения; 7 — указатель тока; 8 — шунт указателя тока; 9 — аккумуляторная батарея

Для проверки стартера необходимы низковольтный агрегат (или хорошо заряженная батарея), вольтметр постоянного тока со шкалой от 0 до 30 В, указатель постоянного тока с шунтом до 1000 А, тахометр со шкалой до 10 000 -1 и динамометр. Схема включения стартера показана на

Рис. 9.27. Схема включения дополнительного реле стартера для проверки и регулировки: 1 — аккумуляторная батарея; 2 — реостат; 3 — контрольная лампа; 4 — реле; 5 — вольтметр; 6 — выключатель

Контрольная проверка состояния реле производится по схеме, указанной на рис. 9.27. После соединения приборов по этой схеме включают выключатель 6, с помощью движка резистора 2 устанавливают напряжение по вольтметру 5 в пределах 1-2 В. Затем плавным передвижением движка увеличивают напряжение до момента включения реле 4 (при этом должна загораться контрольная лампа 3). Показание вольтметра, при котором зажглась лампа, соответствует напряжению включения реле. Передвижением движка резистора в противоположную сторону снижают напряжение на обмотке реле до его выключения. Показание вольтметра, при котором лампа погаснет, соответствует напряжению выключения реле.

Реле ремонту не подлежит, при отказе его необходимо заменить на новое

Видео про «Стартер» для ГАЗ 2705

ГАЗЕЛЬ. не крутит стартер ищем причину .
техническое обслуживание и ремонт стартера автомобиля газель
Газель. Ремонт стартера, почему не заводится газель? Не крутит стартер на газели.Замена втягивающего

Стартер ГАЗель Бизнес

Газель «Бизнес» оснащается различными двигателями – Камминз, ЗМЗ-402, 405, 406 и другими. Вне зависимости от установленного мотора все машины оснащаются запуском с помощью стартера.

Управление осуществляется за счет специального втягивающего реле. Все проблемы, возникающие в процессе эксплуатации стартера на данном авто, типичны. Процесс замены узла на новое не вызывает обычно никаких затруднений.

Если по какой-то причине стартер не крутит, не щелкает втягивающее – необходимо будет внимательно изучить проводку. Это позволит избежать различных проблем в дальнейшем. Особенно сложно доставить транспортное средство такого габарита до СТО эвакуатором. Так как транспортировка грузовиков 3 т и более обходится на порядок дороже, чем обычных легковых автомобилей.

Чаще всего причинами неисправности становятся:

• неисправность редукторного узла – изнашивается втулка, бендикс;
• выходят из строя магнитные щетки;
• ломается втягивающее реле;
• отсутствует контакт.

Принцип работ любого стартера, в том числе на ГАЗели в двигателями ЗМЗ-406 либо ЗМЗ-4216, полностью идентичен. Осуществляется зацепление с маховиком двигателя при помощи специального вала с шестерней на конце. Данная деталь обозначается термином «бендикс». Но со временем шлицы шестерни изнашиваются, двигатель перестает входить в зацепление со стартером. Как следствие – возникает проскальзывание. В таком случае решением может стать только замена бендикса.

Для этого понадобится демонтировать стартер, разобрать его и установить новый бендикс. Нужно отметить – выбор следует делать с учетом количества шлицов и мест под крепление. Нередко требуется просто заменить магнитные щетки. Стоимость их обычно колеблется в пределах нескольких сотен рублей. Но для проведения ремонта обязательно потребуется снять стартер.

Важно следить за контактной площадкой щеток. При наличии большого количества окиси, ржавчины – необходимо хорошо её прочистить. Наличие оксида на поверхности часто становится причиной неправильно работы устройства. Желательно при разборе хорошо смазать редуктор – это существенно продлит срок его непрерывной эксплуатации.

Ещё одно слабое место любого стартера – это втягивающее реле. Оно осуществляет управление устройством. При подаче питания возникает зацепление между бендиксом и маховиком двигателя. Если стартер крутит, но втягивающее не щелкает – то необходимо проверить его работоспособность. Сделать это сравнительно просто: достаточно подать питание с АКБ напрямую на управляющие контакты реле. Если же реле щелкает, срабатывает – присутствует обрыв контакта между замком зажигания, АКБ и самим втягивающим.

Необходимо будет аккуратно, внимательно изучить схему проводки. Зачистить и протянуть все контакты. Процесс данный имеет свои нюансы и тонкости. Использовать для чистки контактов необходимо специальные составы. Применять WD-40 будет нежелательно. Так как она может просто ухудшить контакт.

Оригинальные детали и их аналоги: что лучше

Если было установлено, что стартер по какой-то причине все же вышел из строя – необходимо поставить новый. Процесс данный имеет свои особенности. Сегодня в продаже имеется обширный выбор различных деталей. Все их можно разделить на 2 основные категории:

Первые отличаются высоким качеством. Но цена их обычно на порядок выше, чем аналогов. В то же время существует много производителей зарекомендовавших себя с положительной стороны. Причем качество производимой ими продукции ничуть не ниже. Стоит при недостатке бюджета сделать выбор в пользу недорогого аналога. Но при наличии средств – желательно приобретать оригинал.

Оригинальные стартеры для двигателей Cummins ISF:

Наименование производителя	Напряжение и мощность	Артикул	Стоимость, рублей
PRESTOLITE	12 В 2.5 кВт	529557652669695311304	От 7 800

Присутствует множество качественных аналогов. С положительной стороны зарекомендовали себя следующие производители:

Наименование производителя	Напряжение и мощность	Артикул	Стоимость, рублей
АТЭ-1	12 В 2 кВт	42.3708000	От 4 600
БАТЭ	12 В 1.8 кВт	5112.3708000	От 6 850
КЗАТЭ	12 В 2 кВт	6012.3708-01	От 3 450

При выборе важно заранее проверить совместимость конкретной модели стартера и установленного в автомобиль двигателя. Классическим считается мотор ЗМЗ. Но данная модель транспортного средства нередко оснащается зарубежными агрегатами. Этот момент следует обязательно учесть. Получить более подробную информацию о совместимости лучше всего у разработчика-производителя моторов.

Замена и установка

Сам стартер находится в достаточно просто доступном месте – в отличие от аналогичного оборудования на других транспортных средствах. Именно это и позволяет свести количество затрачиваемого времени на демонтаж до минимума. Лучше всего заранее ознакомиться с процессом снятия на фото. Алгоритм включает основные этапы:

• необходимо отсоединить силовые контакты с аккумуляторной батареи;
• при помощи головки на 10 с 12ю гранями либо специальной звездочки следует открутить болты крепления;

• далее нужно открутить силовой провод – для этого требуется ключ на 13;
• стартер аккуратно наклоняется в сторону бампера и вытаскивается со своего посадочного места.

Важно аккуратно отсоединять контакты – их повреждение приведет к серьезным затруднениям. Нужно отметить, что процесс установки осуществляется в строго обратном порядке. Для этого достаточно будет установить новый стартер, закрутить на место крепящие его болты. Клеммы аккуратно устанавливаются на свои посадочные места.

Обычно все гайки снабжаются специальной пометкой с завода. При установке сборщиком затяжка осуществляется данамометрическим ключом. Необходимо избегать перетяжки – в противном случае резьба будет сорвана. Как следствие – обратная установка, сборка вызовет серьезные затруднения.

Стартер «ГАЗель»: устройство, неисправности, ремонт

В конструкции любого автомобиля предусмотрен такой элемент, как стартер. «ГАЗель» не является исключением. Данный элемент являет собой отдельный электрический двигатель, который обеспечивает вращение коленвала ДВС. Что собой являет стартер и как он устроен – далее в нашей статье.

Характеристика

Данный элемент можно охарактеризовать двигателем постоянного тока. Ведь элемент получает энергию от АКБ автомобиля и при помощи четырех щеток преобразует ее в крутящий момент. Последние элементы служат для увеличения мощности самого электродвигателя.

Технические данные

«ГАЗелевский» стартер редукторного типа работает от сети 12 вольт.

Устройство

Как устроен стартер? «ГАЗель» — достаточно простой автомобиль. Поэтому долго изучать конструкцию стартера не придется. Так, основные составляющие данного элемента — это:

• Электрический двигатель.
• Втягивающее реле.
• Якорь.
• Обгонная муфта. Также ее называют бендиксом.
• Щетки и держатели.

Все это помещено в отдельный металлический корпус.

Якорь

Без этого элемента не обходится ни один современный стартер. «ГАЗель» не является исключением. Якорь изготавливается из легированной стали и имеет вид оси. На механизме запрессованы коллекторные пластины, а также сердечник. В конструкции последнего имеются пазы для укладки обмоток якоря. Концы их закреплены в круговом порядке. Обмотка устанавливается на диэлектрической основе.

Реле стартера «ГАЗель»

Его автомобилисты называют «втягивающим». Элемент предназначен для передачи напряжения от замка зажигания на электрический двигатель такого элемента, как стартер. «ГАЗель» (406-й двигатель) при определенном обороте ключа начинает запускаться.

Обгонная муфта

В простонародье ее называют бендиксом. Механизм взаимодействует с сердечником реле при помощи подвижного «коромысла». Сам бендикс представляет собой роликовый подвижный механизм. Закрепляется на валу якоря. Основное назначение обгонной муфты – передача крутящего момента на маховик посредством использования шестерен зацепления. Когда двигатель успешно запустился, венец маховика и приводная шестерня рассоединяются.

Демонтаж

Если машина стала плохо заводиться, необходима разборка стартера. «ГАЗель» первым делом ставится на «передачу». Далее снимают клемму с аккумулятора. Где находится стартер? «ГАЗель» укомплектовывается данным элементом на картере сцепления с правой стороны двигателя.

Разборка

Как своими руками производится разборка стартера? «ГАЗель» продолжает стоять на месте, а мы вынимаем элемент наружу. Первым делом снимаем заднюю крышку. Она крепится на двух шпильках. Понадобится ключ «на 10». Если крышка туго выходит, можно использовать молоток. Легкими ударами вынимаем ее наружу. Вынимаем щетки, обмотку, якорь и пластину. Осматриваем состояние элементов. Поскольку у нас стартер редукторный, добавляем в зубчатый элемент немного смазки.

Частые неисправности

Среди таковых необходимо отметить поломку реле стартера. Причина этого – смещение контактного диска или обрыв обмотки. Также нарушается контакт цепи питания, из-за чего элемент попросту отказывается работать. Причина может быть банальной – плохая затяжка проводов или окисление контактов. Еще одна частая проблема – стартер крутит, но мотор не заводится (слишком малая частота вращения колевала).

Стоимость

Сколько стоит новый стартер на «ГАЗель»? Цена элемента составляет от трех до пяти тысяч рублей. Если очистка не помогла, имеет смысл заменить элемент целиком. Цена более чем доступна.

Итак, мы выяснили, что собой представляет стартер автомобиля «ГАЗель», как работает , как его снять и отремонтировать своими руками.
