Замена прикуривателя на USB 2 порта.

Давно хотел сделать вместо штатного прикуривателя просто usb порт для питания видеоредактора и зарядки телефона на прямую, нежели через переходник как у меня было.Постоянно отходил заряд и приходилось поправлять.Сзади у меня уже был установлен нештатный прикуриватель, но он был слишком глубокий и не каждый переходник ему подходил, его я заменю на штатный.
Нашёл на Ali такую штуку.

336,67 руб. -31％ | Универсальное автомобильное зарядное устройство для прикуривателя USB, DC12V-32V для автомобиля, водонепроницаемое двойное зарядное устройство USB, 2 порта, разъем питания 5 В 2.1A/2.1A
s.click.aliexpress.com/e/_esfeJb

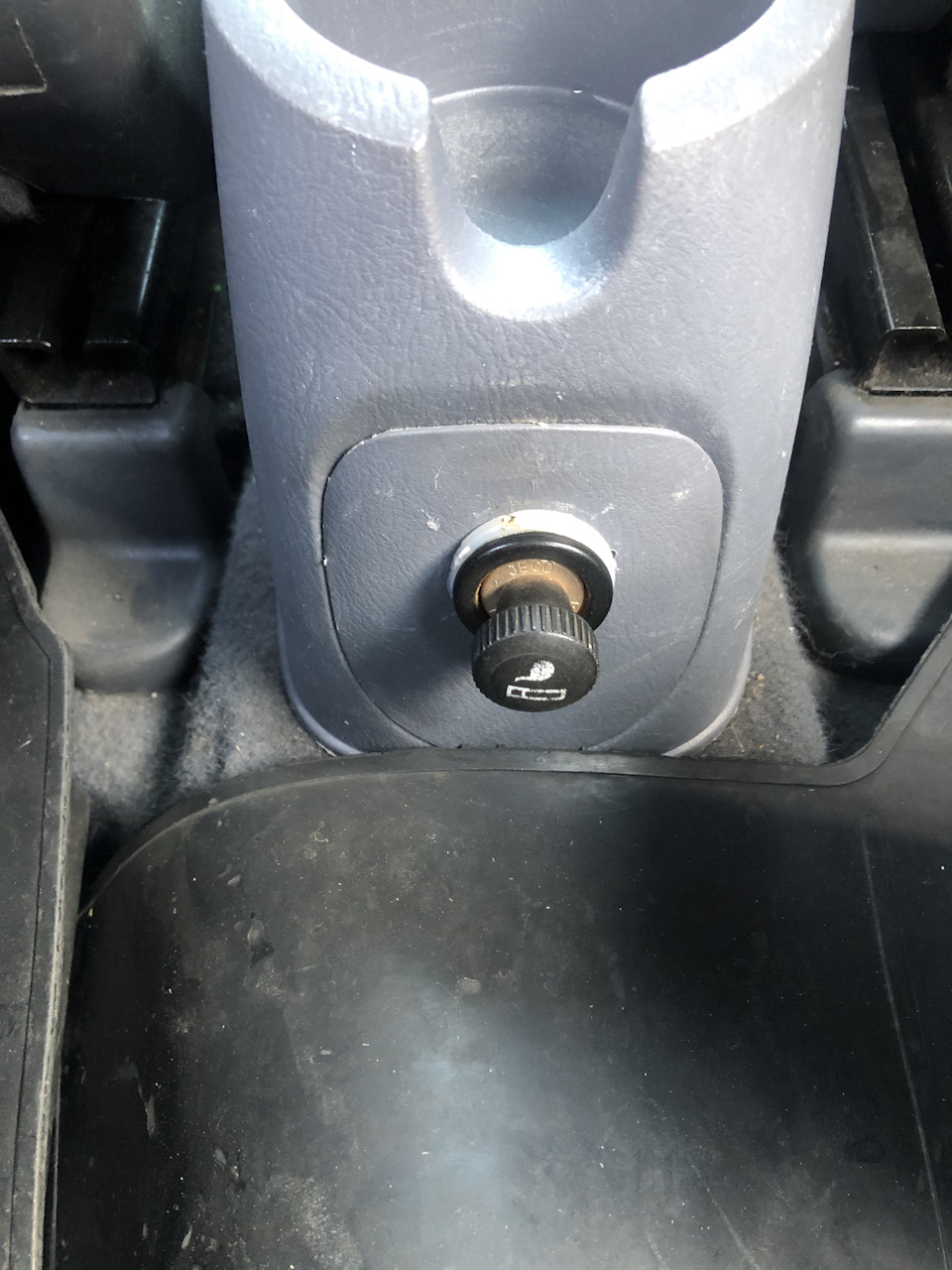

Открутил клеммы аккумулятора.Снял штатный прикуриватель с гнезда.Всего 4 провода, к самому прикуривателю и к его подсветке.

Заодно для удобства внедрения прикуривателя в заднюю панель снял ее с передней частью открутив 6 болтов как указано на картинке

И понёс домой отмывать и внедрять штатный .

Далее сделал переходники и подключил все через предохранители которые шли в комплекте.Радости полные щёки)по мне так выглядит гармонично, а главное эффективно.Спереди теперь 2 usb порта

а сзади возможность воспользоваться прикуривателем

либо подключить переходник и зарядить технику.

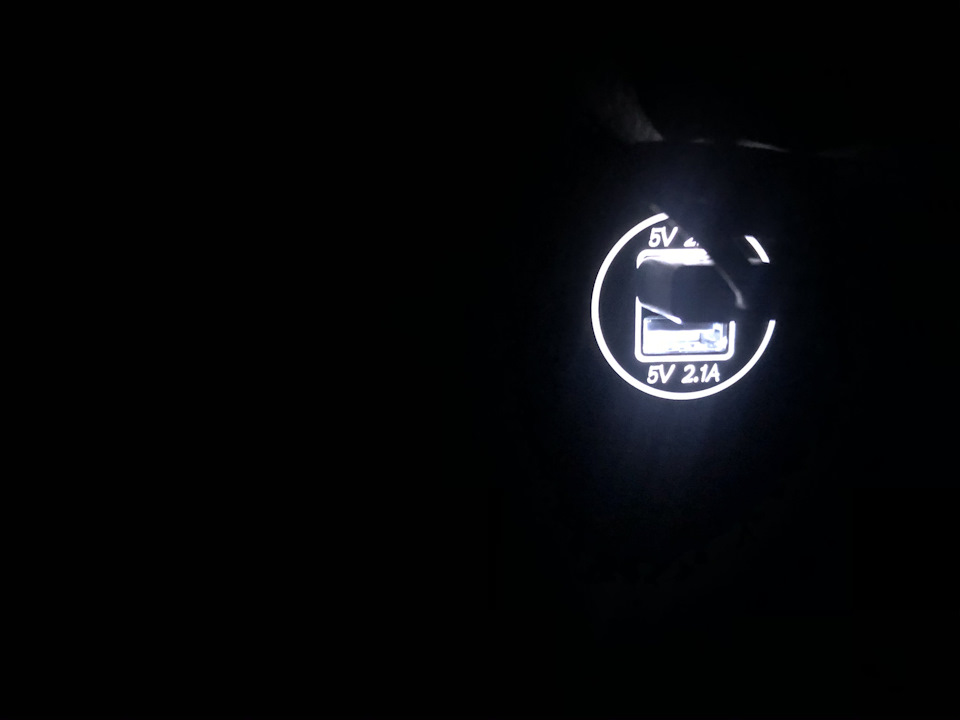

Фото при полной темноте.

Так же пришла наклейка, которая светиться в темноте, но ее сфоткать забыл.

Замена патрона прикуривателя Хендай Акцент

Практически все автомобилисты пользуются патроном прикуривателя. Обычно используется он для зарядки гаджетов и разных устройств, но многие пользуются ним по прямому назначению. Ну что же делать когда не работает прикуриватель, или зарядка для мобильного телефона. Скорее всего вышел со строя сам патрон прикуривателя. Эта статья поможет самостоятельно заменить патрон, также определить причины неисправности прикуривателя на Hyundai Accent.

Видео

Видео поможет разобраться как заменить патрон прикуривателя, также определить причины неисправности узла

Процесс замены

Приступаю к замены следует понимать, что потребуется инструментарий. Но это тот случай когда особых инструментов не потребуется, надо только плоскую отвертку и немного времени. При этом замена патрона прикуривателя занимает до 10 минут, и руки растущие из нужного места.

Рассмотрим инструкция по замене патроны прикуривателя:

1. Первым делом, как и всегда, необходимо обесточить автомобиль. Для этого необходимо отключить клемму минус с аккумулятора.
2. Следующим пунктом становится демонтаж накладки Центральной консоли панели приборов.
3. Теперь получим доступ проводки, и необходимо демонтировать колодку с проводами минусом от патрона прикуривателя.
4. При помощи небольшой плоской отвертки в патроне прикуривателе отжимаем фиксатор извлекаем без прикуриватель.
5. Далее необходимо отсоединить патрон прикуривателя от проволоки.
6. Не забываем также отсоединить провода от патрона лампы подсветки из самого прикуривателя.
7. Теперь можно установить новый прикуриватель, который будет работать.

Если после замена прикуривателя он всё же не работает, необходимо понимать что дело в проводке, и необходимо искать проблему именно в этом месте.

Выбор детали

Вряд ли удастся найти аналоги гнезда прикуривателя, но зато имеется оригинальных несколько каталожных номеров которые составляют 9255025000 или 9512025000 . Средняя стоимость такой детали составляет около 2.000 руб.

Вывод

Как видно даже начинающий Автомобилист сможет самостоятельно, без особых проблем, заменить гнездо прикуривателя на Hyundai Accent.

Как снять прикуриватель в хендай акценте

Практически все автомобилисты пользуются патроном прикуривателя. Обычно используется он для зарядки гаджетов и разных устройств, но многие пользуются ним по прямому назначению. Ну что же делать когда не работает прикуриватель, или зарядка для мобильного телефона. Скорее всего вышел со строя сам патрон прикуривателя. Эта статья поможет самостоятельно заменить патрон, также определить причины неисправности прикуривателя на Hyundai Accent.

Видео поможет разобраться как заменить патрон прикуривателя, также определить причины неисправности узла

Процесс замены

Приступаю к замены следует понимать, что потребуется инструментарий. Но это тот случай когда особых инструментов не потребуется, надо только плоскую отвертку и немного времени. При этом замена патрона прикуривателя занимает до 10 минут, и руки растущие из нужного места.

Рассмотрим инструкция по замене патроны прикуривателя:

1. Первым делом, как и всегда, необходимо обесточить автомобиль. Для этого необходимо отключить клемму минус с аккумулятора.
2. Следующим пунктом становится демонтаж накладки Центральной консоли панели приборов.
3. Теперь получим доступ проводки, и необходимо демонтировать колодку с проводами минусом от патрона прикуривателя.
4. При помощи небольшой плоской отвертки в патроне прикуривателе отжимаем фиксатор извлекаем без прикуриватель.
5. Далее необходимо отсоединить патрон прикуривателя от проволоки.
6. Не забываем также отсоединить провода от патрона лампы подсветки из самого прикуривателя.
7. Теперь можно установить новый прикуриватель, который будет работать.

Если после замена прикуривателя он всё же не работает, необходимо понимать что дело в проводке, и необходимо искать проблему именно в этом месте.

Выбор детали

Вряд ли удастся найти аналоги гнезда прикуривателя, но зато имеется оригинальных несколько каталожных номеров которые составляют 9255025000 или 9512025000 . Средняя стоимость такой детали составляет около 2.000 руб.

Вывод

Как видно даже начинающий Автомобилист сможет самостоятельно, без особых проблем, заменить гнездо прикуривателя на Hyundai Accent.

Прикуриватель Хендай Акцент

Владельцы автомобилей уже давно не используют это устройство для прикуривания сигарет. Разъем прикуривателя рассматривается как стандартная 12-вольтовая розетка для подключения различных электрических приборов. В гнездо включаются такие гаджеты, как:

• электронная зарядка для мобильников, ноутбуков или планшетов;
• компрессор;
• автомобильный пылесос для чистки салона;
• GPS-навигатор, рассчитывающий маршрут;
• камера видеорегистратора.

Поломка устройства приводит к массе неудобств даже для некурящих водителей. Читайте в статье, как снять, провести ремонт или заменить прикуриватель на Хендай Акцент.

Правила использования прикуривателя

Прибор состоит из основных деталей – гнезда для подключения, куда приходит несколько проводов, и металлического стержня, вставляющегося в разъем. Прикуриватель запитан через три кабеля.

1. Основной плюс (как правило, красный провод). Подключен к аккумулятору через стандартный предохранитель. Гарантирует нагрев металлической спирали, находящейся внутри гнезда прикуривателя.
2. Плюсовой кабель подсветки. Прибор укомплектован кольцом светофильтра, подсвечивающим отверстие гнезда. К нему подходит плюсовой провод прикуривателя желтого или белого цвета.
3. Минус. Запитан на корпус прибора. Второй конец подходит к кузову авто, это масса. Имеет изоляцию черного цвета.

Внутри самого гнезда прикуривателя смонтирована специальная нихромовая проволока. После нажатия кнопки контакты замыкаются, а через прибор начинает проходить ток, заставляя ее разогреваться. После 15-20 секунд достигается максимальная температура, а затем термореле Хендай дает команду выключить нагрев и отщелкнуть прикуриватель в исходное положение.

Существуют определенные условия эксплуатации, позволяющие продлить жизнь прибора и предохранителей.

1. Владелец авто периодически должен чистить контактные места гнезда при помощи надфиля, удаляя возможные следы окислов или ржавчины.
2. При замене предохранителя прикуривателя Hyundai Accent запрещается установка элемента на большую силу тока, чем указана производителем (15 ампер). Несоблюдение этого правила может гарантировать оплавление проводки или пожар вследствие короткого замыкания. Может сгореть новый предохранитель.
3. Запрещается подключение в гнездо прикуривателя слишком мощных устройств. Предельно допустимая мощность подключаемых электроприборов не может быть больше отметки 180 ватт, иначе сработает предохранитель.
4. Не допускается ненадежная фиксация подключенных приборов в гнезде прикуривателя. Это практически гарантировано приведет к «коротышу» и срабатыванию предохранителя.

Почему не работает

Прикуриватель Hyundai Accent выходит из строя по ряду различных причин. Поломка зачастую появляется из-за неправильной эксплуатации или большого возраста прибора, перегорания предохранителя. Среди самых распространенных «болезней».

1. Сгоревший предохранитель. Каждый участок проводки рассчитан на определенную силу тока. При появлении «коротыша» этот параметр выходит за пределы допустимого. Поэтому есть специальный предохранитель, который перегорает, защищая провода прикуривателя от оплавления или пожара. При такой неисправности следует добраться до монтажного блока, а затем поменять предохранитель. Нужно установить новый элемент.
2. Если предохранитель гнезда прикуривателя снова перегорел или был целым, это говорит о том, что по сети гуляет короткое замыкание. Потребуется тестер, он же вольтметр. Необходимо проверить вольтаж аккумуляторной батареи при включенном зажигании. Затем выключить его и попробовать снова. Если есть просадка более 0,5 вольта, то необходимо искать замыкание. Это поможет сохранить предохранитель. Следует прозвонить все кабели на сопротивление.
3. Неисправность проводов гнезда устройства. В силу большого возраста или механических повреждений могут переломаться, перетереться сами кабели или отпасть места пайки. Для ремонта следует проверить все провода, подходящие к гнезду прикуривателя Хундай Акцент и при необходимости заменить их новыми. Кабель обязан быть нужного сечения – не менее 1,5 квадратных миллиметра.
4. Разболтанное гнездо. От частого подключения посторонних девайсов фиксирующие усики могут разогнуться и не обеспечивать надежной фиксации. Необходимо поджать контактные места гнезда при помощи ножа или плоской отвертки. Перед процедурой обязательно нужно заглушить двигатель и обесточить авто.
5. Наличие налета. От влаги и возраста на контактах гнезда автоприкуривателя могут появиться окислы или ржавчина. Это приводит к плохой проводимости прибора, срабатыванию предохранителя. Отремонтировать девайс просто – достаточно обработать эти места надфилем или наждачной бумагой вплоть до металлической основы гнезда.
6. Поломка лампы подсветки. Вокруг гнезда имеется пластиковый светофильтр, рассеивающий свет от лампочки. Это позволяет найти устройство ночью. Со временем она может перегореть, сработает предохранитель. Требуется снятие прикуривателя и замена элемента.
7. Выгорание металлической спирали. От частого использования тонкая нить внутри патрона гнезда перегорает, срабатывает предохранитель. Ее восстановление нецелесообразно – рекомендуется поменять прибор полностью.

Предохранитель на прикуриватель Хендай Акцент Тагаз

Одна из распространенных поломок – перегорание защитного элемента. Это происходит из-за превышения значения силы тока для данного участка цепи. Максимальная суммарная мощность подключаемых приборов не должна превышать 180 Ватт. Формула расчета предельного значения – P=I*A, где A – сила тока (15 ампер), а I – напряжение сети автомобиля (12 вольт).

Для того чтобы отремонтировать девайс, необходимо снять прикуриватель Тагаз и заменить на новый. Предохранители расположены под передней консолью, снизу, возле левой ноги водителя и прикрыты декоративной панелью. Она должна легко сниматься при нажатии на кнопку.

Удобнее всего менять предохранители, вытаскивая их специальным пинцетом, хорошо подойдут тонкие плоскогубцы. На акценте за гнездо прикуривателя отвечает защитный элемент F15, номиналом 15 ампер. Требуется демонтировать его, а затем установить исправный предохранитель. Важно, чтобы новая деталь соответствовала номиналу, указанному производителем (15 А). Иначе это чревато коротким замыканием, перегоранием предохранителя, оплавленными проводами или пожаром.

Быстрая замена прикуривателя

Перед началом работы следует запастись подходящим инструментом. Для замены прикуривателя модели Хендай Акцент потребуется:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• запасной прикуриватель.

Сегодня на рынке можно купить разные варианты устройств. Лучше выбрать детали оригинального завода Хендай или российского ТагАЗ, занимающегося агрегатной сборкой моделей. Цена устройства составляет 700 – 1500 рублей.

Качественно сделанная запчасть будет хорошо упакована, иметь голограмму на коробке, а внутри располагаться сертификаты соответствия. Оригинальный артикул детали – 9511024001.

Снятие и установка нового патрона прикуривателя

После того, как на руках присутствуют все инструменты и запчасти, следует приступать к работе. Снятие гнезда автоприкуривателя Accent осуществляется таким образом.

1. Необходимо выключить зажигание, открыть капот и убрать минусовой провод с клеммы аккумулятора. Это обесточит электрическую цепь, а также исключит возможность появления короткого замыкания.
2. Отсоединяем центральную фальшпанель. Освобождаем две тяги у ног водителя, а третья тяга находится непосредственно в бардачке.
3. Открываем бардачок, опуская его полностью вниз.
4. Выдвигаем подстаканник, а затем выкручиваем два винтика, расположенные в глубине.
5. Подцепляем фальшпанель, тянем ее на себя.
6. Отсоединяем колодку проводов.
7. Нажимаем на фиксаторы внутри гнезда патрона, а затем извлекаем металлическую часть наружу.
8. Теперь можно снимать светофильтр.

Далее пробуем отремонтировать прикуриватель Акцент или провести замену детали. Установка прибора осуществляется в порядке действий, обратном указанному выше.

Видео про усовершенствование прикуривателя

Устройство можно доработать, модернизировав его подсветку или установив специальный разветвитель, позволяющий подключать несколько приборов одновременно. Видео о том, как снять прикуриватель на примере Хендай ТагАЗ Акцент, отремонтировать или доработать его, представлено ниже.

Как снять прикуриватель на хендай акцент?

Как снять прикуриватель на хендай акцент?

ХЕНДАЙ АКЦЕНТ СНЯТИЕ ЦЕНТРАЛЬНОЙ КОНСОЛИ

снятие центральной консоли на Hyundai Accent

снятие панели прикуривателя

Hyundai Accent 2. Замена лампочек в панели и центральной консоли

Коробка предохранителей Hyundai Accent

почему не работает прикуриватель в машине

Как сделать кнопку прикуривателя ?

снятие центральной консоли Hyundai Accent

• Hyundai Accent реле поворотников
• Запчасти для Хендай элантра 1999
• Отзывы Хендай с манипулятором
• Хендай Гетц 2003 шрус
• Авто калькулятор Хендай
• Hyundai tiburon задние сиденья
• Хендай салярис 2015
• Сальник привода Хендай соната
• Вид АКПП Хендай элантра
• Хендай Солярис желтого цвета
• Симптомы пробитой прокладки гбц на Хендай Акцент
• Хендай соната отзывы 2005 2008 год
• Гайка литого диска Хендай Солярис
• Avante Hyundai замена ламп
• Зеркало на Хендай портер h200

»Хиты »Замена прикуриватель на Хендай Акцент видео

Предохранитель на прикуриватель хендай акцент | Ремонт авто

Владельцы автомобилей уже давно не используют это устройство для прикуривания сигарет. Разъем прикуривателя рассматривается как стандартная 12-вольтовая розетка для подключения различных электрических приборов. В гнездо включаются такие гаджеты, как:

• электронная зарядка для мобильников, ноутбуков или планшетов;
• компрессор;
• автомобильный пылесос для чистки салона;
• GPS-навигатор, рассчитывающий маршрут;
• камера видеорегистратора.

Поломка устройства приводит к массе неудобств даже для некурящих водителей. Читайте в статье, как снять, провести ремонт или заменить прикуриватель на Хендай Акцент.

1. Правила использования прикуривателя
2. Причины поломки
3. Предохранитель на прикуриватель
4. Быстрая замена
5. Снятие и установка нового патрона
6. про усовершенствование прикуривателя

Правила использования прикуривателя

Прибор состоит из основных деталей – гнезда для подключения, куда приходит несколько проводов, и металлического стержня, вставляющегося в разъем. Прикуриватель запитан через три кабеля.

1. Основной плюс (как правило, красный провод). Подключен к аккумулятору через стандартный предохранитель. Гарантирует нагрев металлической спирали, находящейся внутри гнезда прикуривателя.
2. Плюсовой кабель подсветки. Прибор укомплектован кольцом светофильтра, подсвечивающим отверстие гнезда. К нему подходит плюсовой провод прикуривателя желтого или белого цвета.
3. Минус. Запитан на корпус прибора. Второй конец подходит к кузову авто, это масса. Имеет изоляцию черного цвета.

Внутри самого гнезда прикуривателя смонтирована специальная нихромовая проволока. После нажатия кнопки контакты замыкаются, а через прибор начинает проходить ток, заставляя ее разогреваться. После 15-20 секунд достигается максимальная температура, а затем термореле Хендай дает команду выключить нагрев и отщелкнуть прикуриватель в исходное положение.

Существуют определенные условия эксплуатации, позволяющие продлить жизнь прибора и предохранителей.

1. Владелец авто периодически должен чистить контактные места гнезда при помощи надфиля, удаляя возможные следы окислов или ржавчины.
2. При замене предохранителя прикуривателя Hyundai Accent запрещается установка элемента на большую силу тока, чем указана производителем (15 ампер). Несоблюдение этого правила может гарантировать оплавление проводки или пожар вследствие короткого замыкания. Может сгореть новый предохранитель.
3. Запрещается подключение в гнездо прикуривателя слишком мощных устройств. Предельно допустимая мощность подключаемых электроприборов не может быть больше отметки 180 ватт, иначе сработает предохранитель.
4. Не допускается ненадежная фиксация подключенных приборов в гнезде прикуривателя. Это практически гарантировано приведет к «коротышу» и срабатыванию предохранителя.

Почему не работает

Прикуриватель Hyundai Accent выходит из строя по ряду различных причин. Поломка зачастую появляется из-за неправильной эксплуатации или большого возраста прибора, перегорания предохранителя. Среди самых распространенных «болезней».

1. Сгоревший предохранитель. Каждый участок проводки рассчитан на определенную силу тока. При появлении «коротыша» этот параметр выходит за пределы допустимого. Поэтому есть специальный предохранитель, который перегорает, защищая провода прикуривателя от оплавления или пожара. При такой неисправности следует добраться до монтажного блока, а затем поменять предохранитель. Нужно установить новый элемент.
2. Если предохранитель гнезда прикуривателя снова перегорел или был целым, это говорит о том, что по сети гуляет короткое замыкание. Потребуется тестер, он же вольтметр. Необходимо проверить вольтаж аккумуляторной батареи при включенном зажигании. Затем выключить его и попробовать снова. Если есть просадка более 0,5 вольта, то необходимо искать замыкание. Это поможет сохранить предохранитель. Следует прозвонить все кабели на сопротивление.
3. Неисправность проводов гнезда устройства. В силу большого возраста или механических повреждений могут переломаться, перетереться сами кабели или отпасть места пайки. Для ремонта следует проверить все провода, подходящие к гнезду прикуривателя Хундай Акцент и при необходимости заменить их новыми. Кабель обязан быть нужного сечения – не менее 1,5 квадратных миллиметра.
4. Разболтанное гнездо. От частого подключения посторонних девайсов фиксирующие усики могут разогнуться и не обеспечивать надежной фиксации. Необходимо поджать контактные места гнезда при помощи ножа или плоской отвертки. Перед процедурой обязательно нужно заглушить двигатель и обесточить авто.
5. Наличие налета. От влаги и возраста на контактах гнезда автоприкуривателя могут появиться окислы или ржавчина. Это приводит к плохой проводимости прибора, срабатыванию предохранителя. Отремонтировать девайс просто – достаточно обработать эти места надфилем или наждачной бумагой вплоть до металлической основы гнезда.
6. Поломка лампы подсветки. Вокруг гнезда имеется пластиковый светофильтр, рассеивающий свет от лампочки. Это позволяет найти устройство ночью. Со временем она может перегореть, сработает предохранитель. Требуется снятие прикуривателя и замена элемента.
7. Выгорание металлической спирали. От частого использования тонкая нить внутри патрона гнезда перегорает, срабатывает предохранитель. Ее восстановление нецелесообразно – рекомендуется поменять прибор полностью.

Предохранитель прикуривателя Хендай Акцент (Hyundai Accent) ✅: не работает, где находится, замена

Предохранитель прикуривателя на Акцент обеспечивает защиту электрических цепей и подключаемого оборудования от короткого замыкания и возгорания. Элемент ограничивает мощность подключенных приборов, устанавливать вставку с увеличенным номиналом запрещается. При выходе из строя защиты требуется открыть монтажную коробку и заменить сгоревшую перемычку.

Как определить причину проблемы

Если в машине не работает прикуриватель или любое оборудование, подключаемое к разъему, то необходимо проверить плавкую вставку. Если защитный элемент цел, то проводится тестирование электрической проводки и осматриваются контактные пластины. Причинами неисправности могут стать коррозия металлических элементов или окисление соединительных штекеров. Для определения состояния защитного элемента требуется открыть коробку и вынуть деталь пластиковым пинцетом.

Предохранители на Hyundai Accent изготовлены из пластика, в конструкции имеется смотровое окно, через которое видна соединительная перемычка. Если на проволоке имеется разрыв, то вставка вышла из строя из-за повышенной силы тока в цепи питания. Если перемычка цела, то требуется снять прикуриватель для очистки от грязи и следов ржавчины. Если после замены вставки электрооборудование снова выходит из строя, то необходимо искать короткое замыкание в жгутах проводки.

Где находится предохранитель

Предохранитель прикуривателя на Хендай Акцент расположен в салонной распределительной коробке, которая смонтирована в ногах водителя. Для доступа к установленным внутри элементам необходимо снять защитную пластиковую крышку. Вставка находится в правом ряду на 6-й позиции (выше предусмотрено резервное гнездо).

Номинал защитного элемента ножевого типа составляет 15 А.

В боксе предусмотрено специальное гнездо, в котором хранится пинцет для снятия предохранителей. На крышке блока присутствует монтажная схема с указанием назначения вставок.

Ремонт прикуривателя

Для проверки работоспособности нагревательной спирали потребуется тестовый прибор, который позволяет убедиться в целостности спирали. Если металлический элемент сгорел, то потребуется приобрести новый прикуриватель. В конструкции оборудования предусмотрены металлические усики, которые удерживают вставку, пока она не прогреется до рабочей температуры. В процессе эксплуатации пластины изгибаются, что приводит к нарушению фиксации. Для корректировки положения пластин используется узкая деревянная лопатка.

При наличии внутри следов ржавчины требуется обработать поверхности мелкой наждачной бумагой. Очистка производится на машине, но для полноценного удаления грязи необходимо демонтировать металлический стакан. При необратимых повреждениях потребуется произвести замену прибора, рекомендуется устанавливать оригинальную деталь с артикулом 951103B000 (стоимость начинается от 950 руб.). Аналоги от FYC Autoparts имеют цену в 3 раза ниже, но качество изготовления металлических деталей не уступает оригинальной продукции.

Как заменить

Замена прикуривателя на автомобиле Hyundai Accent проводится по следующей схеме:

1. Отсоединить минусовой провод от клеммы батареи.
2. Выдвинуть панель с подстаканниками, открутить отверткой с крестообразным жалом 2 шурупа, расположенных в основании лотка.
3. Аккуратно поддеть пластиковой лопаткой обрамление центральной части приборной панели, что позволит снять деталь.
4. Отсоединить штекеры жгутов проводки, подведенных к часам и кнопочным переключателям. Если в машине установлена магнитола, то необходимо предварительно вынуть головное устройство из монтажной шахты и отключить от бортовой сети.
5. Снять колодку переключателя рабочих режимов вентилятора климатической установки, затем снять тросы управления заслонками.
6. Отключить отрицательный полюс прикуривателя.
7. Вынуть нагревательный элемент, отверткой нажать на фиксаторы, расположенные в металлическом патроне.
8. Вытянуть патрон из пластикового корпуса.
9. Отсоединить плюсовой кабель.
10. Установить новые детали и произвести сборку в обратной последовательности. Если не работала подсветка, то необходимо заменить лампу.

После подключения батареи необходимо проверить работоспособность прибора. Если нагрев не происходит и предохранитель находится в исправном состоянии, то необходимо проверить целостность проводки тестовым оборудованием. При обнаружении обрыва необходимо найти точку повреждения или проложить новый кабель. Для коммутации потребуется медный многожильный шнур сечением 1,5 мм². Кабель прокладывается параллельно штатным жгутам, крепится к заводской проводке пластиковыми хомутами. После этого прикуриватель должен начать работать.

Вам также может понравиться

Установка прикуривателя на гетц

Устройство имеется в каждом современном автомобиле. Сейчас его используют даже некурящие водители. Причем не только по прямому назначению – для прикуривания сигарет, а как разъем 12-вольтовой розетки. В гнездо девайса подключаются электрические приборы: от зарядного устройства для мобильного телефона и до компрессора, накачивающего колеса или пылесоса.

Поэтому выход из строя прикуривателя негативно сказывается на комфорте водителя. Ниже дана информация о том, как снять устройство на модели Hyundai Getz и Accent, отремонтировать его или провести замену.

Устройство и как работает прикуриватель

Прибор состоит из нескольких основных деталей – гнезда для подключения, куда приходит несколько проводов и металлического стержня, вставляющегося в разъем. К прикуривателю Хендай Гетц приходят три кабеля.

1. Постоянный плюсовой (красный кабель). Подключен к батарее аккумулятора через стандартный предохранитель. Отвечает за нагрев металлической спирали, находящейся внутри прикуривателя.
2. Плюсовой кабель подсветки. Прибор укомплектован кольцом светофильтра, подсвечивающим отверстие. К нему подходит плюсовой провод желтого или белого цвета.
3. Минус. Запитан на корпус прибора. Второй конец подходит к кузову авто, это масса. Имеет изоляцию черного цвета.

Внутри самого прикуривателя смонтирована специальная нихромовая проволока. После нажатия на кнопку контакты замыкаются, а через прибор начинает проходить ток, заставляя проволоку разогреваться. После 15-20 секунд достигается максимальная температура, а затем термореле Хендай Гетц дает команду выключить нагрев и отщелкнуть прикуриватель в исходное положение.

Причины и поиск поломок

Для того чтобы снять прикуриватель на модели Хендай Акцент или Гетц, придется демонтировать переднюю консоль. Перед ремонтом следует выяснить причину неисправности, возможно, все можно решить более простым способом.

1. Перегоревший предохранитель прикуривателя. Из-за подключения мощных приборов сила тока данного участка цепи может превысить допустимое значение 15 ампер. Для защиты проводки от оплавления выходит из строя предохранитель. Необходимо добраться до монтажного блока Хендай Гетц и поменять элемент исправным.
2. Короткое замыкание. Если элементы горят часто или предохранитель прикуривателя оказался целым, то велик риск появления короткого замыкания. В данном случае потребуется тестер или вольтметр. Необходимо проверить вольтаж аккумуляторной батареи при выключенном, а затем включенном зажигании. Если есть просадка более 0,5 вольта, то необходимо искать замыкание. Следует прозвонить все кабели на сопротивление.
3. Обрыв проводки прикуривателя. От возраста может отлететь пайка кабелей. Следует осмотреть проводку на предмет заломов, потертостей или неестественных изгибов. При локализации места обрыва припаять кабель или заменить его новым шнуром, подходящего сечения. Рекомендованный диаметр провода составляет не меньше 1,5 кв. мм.
4. Плохой контакт. Из-за частого использования или подключения посторонних приборов гнездо прикуривателя на Хендай Гетц может расшататься, как следствие, не обеспечивая надежной фиксации. В этом случае рекомендовано подогнуть фиксирующие усики при помощи плоской отвертки.
5. Появление окислов или ржавчины. Относится к «возрастным» проблемам. Необходимо периодически вынимать прикуриватель Хендай Гетц и инспектировать контактные места на предмет появления окислов или ржавчины. При их наличии устранить надфилем для обеспечения оптимальной проводимости.
6. Деформация спирали. После многочисленных нагревов металлическая нить может перегореть. Здесь рекомендовано снять прикуриватель автомобиля Хендай Акцент или Гетц и заменить его работающим прибором.
7. Выход из строя лампы подсветки. Вокруг гнезда имеется специальный светофильтр, облегчающий поиск разъема в темное время суток. Лампочка от времени может перегореть. Здесь требуется демонтаж фильтра и замена детали.

Сгорел предохранитель в Хендай Гетц

Одна из распространенных поломок – выход из строя защитного элемента. Это происходит из-за превышения значения силы тока для данного участка цепи. Максимальная суммарная мощность подключаемых приборов не должна превышать 180 Ватт. Формула для расчета предельного значения – P=-I*A, где A – сила тока (15 ампер), а I – напряжение сети автомобиля (12 вольт).

В случае поломки предохранителя необходимо добраться до монтажного блока и заменить элемент новым. Блок находится снизу от приборной панели, на передней консоли, за специальной декоративной накладкой (см. фото). На акценте он расположен чуть ниже – у левой ноги водителя.

Удобнее всего вытаскивать предохранитель при помощи пинцета, можно использовать небольшие плоскогубцы. Замене подлежит защитный элемент F8, рассчитанный на силу тока 15 ампер. Важно установить элемент аналогичного номинала. В противном случае при возникновении короткого замыкания оплавится проводка Hyundai, существует риск пожара.

Демонтаж прикуривателя в Getz

Перед работой потребуется приобрести нужный инструмент. Чтобы снять прикуриватель Hyundai Getz или Акцент понадобится:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• запасной прикуриватель.

На рынке есть разные варианты. Цена прикуривателя Хендай Акцент или Гетц составляет 800-1500 рублей. Желательно купить оригинальный товар – именно он гарантирует долгую работу устройства. Важно, чтобы к детали прилагались сертификаты соответствия.

Меняем гнездо прикуривателя

После покупки запчастей и инструмента можно снимать устройство с Hyundai Accent или Getz.

1. Первоначально необходимо выключить зажигание, открыть капот и убрать клемму с минусового контакта аккумуляторной батареи. Это гарантирует безопасность работ, исключая риск короткого замыкания или пожара.
2. При замене прикуривателя должна сниматься консоль. Для этого необходимо выкрутить саморез, находящийся в дне заднего держателя стаканчика. Он расположен под декоративной накладкой.
3. Затягиваем ручник и отсоединяем набалдашник ручки переключения передач.
4. Добираемся до консоли сзади и немного приподнимаем ее. Необходимо нащупать колодку с проводами штекера прикуривателя и отсоединить ее.
5. Демонтируем металлический стержень из гнезда. В разъеме прикуривателя есть две фиксирующие защелки. Их необходимо отогнуть, освобождая зажимы.
6. Аккуратно поддевая стакан автоприкуривателя, вытягиваем его из посадочного места.
7. Нащупываем защелки фильтра подсветки, а затем извлекаем его. Процесс снятия завершен.

Теперь можно приступать к ремонту детали или ее замене. Процесс действий при установке обратен описанному ранее. Перед пуском двигателя проверьте вольтаж на аккумуляторной батарее при выключенном и включенном зажигании. Если просадка составляет больше 0,5 Вольта, то есть короткое замыкание.

про замену прикуривателя

После монтажа прибора на место следует придерживаться правил, чтобы гарантировать долгую работу устройства:

• не подключать в гнездо один или несколько электроприборов, суммарной мощностью более 180 Ватт;
• данный участок цепи должен быть защищен предохранителем, рассчитанным на силу тока 15 ампер;
• периодически следует чистить контакты от окислов или ржавчины, подгибать фиксирующие усики для надежной установки прибора.

Представленное далее видео о том, как снять прикуриватель на примере Хендай Акцент или Гетц 2003-го года выпуска.

Почему не работает прикуриватель на Хёндай Гетц: причины

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Гетц.

материал расскажет, как быстро и правильно, а главно самостоятельно провести ремонт

Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения, перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Замену необходимо проводить только на элемент такой же мощности. В противном случае, запчасть с большей силой тока может привести к короткому замыканию и даже возгоранию проводки.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому — проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Вывод

Это все основные причины и способы их решения, когда не работает прикуриватель на Хёндай Гетц. Замечено, что использование электрического компрессора приводит к выходу из строя предохранителя. Хорошо бы прибор присоединять непосредственно к аккумуляторной батарее, чтобы иметь меньше проблем в будущем, как с прикуривателем, так и со всей электрической системой автомобиля.

Предохранители Хендай Акцент: где находятся и как заменить

Бесплатный сборник цветных схем на русском языке электрооборудования автомобиля Hyundai Accent (1,5i) с 2000 года выпуска. Тут показан блок реле и предохранителей, а также некоторые другие модули. Продолжение каталога схем читайте далее.

Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.

Перед снятием предохранителя выключите соответствующую цепь, затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем–нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности.

Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации. Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности.

В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из–за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

Если вы считаете, что соединение не в порядке, разберите соединение и зачистите до чистого металла контактную поверхность и клемму провода или поверхность заземляемого элемента.

Удалите полностью грязь и следы коррозии, затем при помощи ножа удалите слой краски для того, чтобы получить надежное соединение металла с металлом. При сборке надежно зафиксируйте соединение; при установке клеммы провода используйте зубчатые шайбы между клеммой и кузовом.

После подсоединения для предотвращения образования коррозии нанесите на соединение слой вазелина или силиконовой смазки.

Предохранители и реле ХУНДАЙ АКЦЕНТ

Монтажный блок реле и предохранителей в моторном отсеке

1 — предохранитель 100 А цепи генератора; 2 — предохранитель 50 А комплексный (цепей электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ); 3 — предохранитель 30 А цепи ламп головного и габаритного света; 4 — предохранитель 20 А цепи блока управления двигателем; 5 — предохранитель 30 А цепи пуска двигателя и катушек зажигания. 6 — предохранитель 20 Ампер цепи вентилятора радиатора системы охлаждения двигателя, 7 — разъем электропроводки, 8 — реле вентилятора отопителя.

9 — реле звукового сигнала, 10 — предохранитель 10 А цепи лампы освещения салона Хундай Акцент. 11 — предохранитель 10 А цепи головного устройства системы звуковоспроизведение. 12 — реле 2 вентилятора теплообменника конденсатора системы кондиционирования, 13 — реле муфты компрессора кондиционера, 14 — гнездо реле противотуманньх фар; 15 — резервное гнездо предохранителя; 16 — предохранитель 15 А регулятора холостого хода и датчика положения распределителного вала. 17 — предохранитель 10 А цепи блока управления двигателем.

18 — реле вентилятора радиатора системы охлаждения двигателя; 19 — предохранитель 10 А цепи включения кондиционера; 20 — реле 1 вентилятора теплообменника конденсатора системы кондиционирования; 21 — предохранитель 10 А цепи блока управления двигателем, 22 — предохранитель 10 А цепи муфты компрессора кондиционера, 23 — предохранитель 10 А цепи звукового сигнала; 24 — предохранитель 15 А цепи проти-вотуманных фар. 25 — предохранитель 10 А цепи правой лампы головного света.

26 — предохранитель 10 А цепи левой лампы головного света; 27 — предохранитель 10 А цепи ламп габаритного света правого борта автомобиля; 28 — предохранитель 10 А цепи ламп габаритного света левого борта автомобиля; 29 — реле ламп габаритного света; 30 — резистор предварительного возбуждения генератора; 31 — реле стартера Хундай Акцент, 32 — предохранитель 20 А цепи вентилятора теплообменника конденсатора сииемы киндицлимированин, 33 — предилранитель 30 А цепи электростеклоподъемников.

34 — предохранитель 30 А цепи блока управления АБС; 35 — гнездо реле постоянно включенного ближнего света; 36 — реле топливного насоса; 37 — предохранитель 30 А цепи блока управления АБС; 38,39 — гнездо диода; 40 — предохранитель 30 Ампер цепи вентилятора отопителя.

Блок реле в салоне авто

Монтажный блок предохранителей Хундай

Расположение жгутов проводов в Hyundai Accent

Схемы электрооборудования авто

Модуль электропитания

Где находятся предохранители в Хендай Акцент

В Хендай Акцент, как и в любом другом автомобиле, предохранители являются своеобразной защитой для электрооборудования машины. При замыкании проводки они могут перегорать. В таком случае достаточно заменить один из элементов блока плавких вставок, и можно дальше наслаждаться комфортной ездой.

Чтобы устранить некорректную работу прикуривателя, лампы стоп-сигнала или габаритов, нужно знать расположение и номер предохранителя, отвечающего за вышедшую из строя электрическую цепь. В этом автомобиле есть 2 блока с защитными элементами.

Блок предохранителей Хендай Акцент под капотом

В подкапотном пространстве блок с защитными устройствами и реле находится за аккумуляторной батареей. Его крышка закреплена пластмассовыми фиксаторами. После открывания можно увидеть расположение предохранителей, а также извлечь нужный элемент. В блоке есть специальный пинцет для изъятия сгоревших деталей.

Блок с предохранителями в салоне Хендай Акцент

В салоне защитные элементы находятся на торпеде (с левой стороны от рулевого колеса).

В блоке расположены плавкие вставки, отвечающие за электрические приборы салона, к примеру, прикуриватель, предохранитель сигнала, лампочки открытия двери и т. д.

Чтобы извлечь сгоревшее устройство, достаточно открыть пластиковую крышку. С внутренней стороны на ней есть схема, на которой указано расположение предохранителей в блоке.

Владея вышеперечисленной информацией можно без дополнительных затрат устранить поломку одного из электроприборов в автомобиле этой марки. Теперь у вас больше не возникнет вопросов, где искать предохранитель и как его заменить.

Не работает прикуриватель на Хендай Акцент Тагаз: замена

Владельцы автомобилей уже давно не используют это устройство для прикуривания сигарет. Разъем прикуривателя рассматривается как стандартная 12-вольтовая розетка для подключения различных электрических приборов. В гнездо включаются такие гаджеты, как:

• электронная зарядка для мобильников, ноутбуков или планшетов;
• компрессор;
• автомобильный пылесос для чистки салона;
• GPS-навигатор, рассчитывающий маршрут;
• камера видеорегистратора.

Поломка устройства приводит к массе неудобств даже для некурящих водителей. Читайте в статье, как снять, провести ремонт или заменить прикуриватель на Хендай Акцент.

Не работает прикуриватель на Хендай Акцент Тагаз: замена

Владельцы автомобилей уже давно не используют это устройство для прикуривания сигарет. Разъем прикуривателя рассматривается как стандартная 12-вольтовая розетка для подключения различных электрических приборов. В гнездо включаются такие гаджеты, как:

• электронная зарядка для мобильников, ноутбуков или планшетов;
• компрессор;
• автомобильный пылесос для чистки салона;
• GPS-навигатор, рассчитывающий маршрут;
• камера видеорегистратора.

Поломка устройства приводит к массе неудобств даже для некурящих водителей. Читайте в статье, как снять, провести ремонт или заменить прикуриватель на Хендай Акцент.

Предохранитель на прикуриватель Хендай Акцент Тагаз

Одна из распространенных поломок – перегорание защитного элемента. Это происходит из-за превышения значения силы тока для данного участка цепи. Максимальная суммарная мощность подключаемых приборов не должна превышать 180 Ватт. Формула расчета предельного значения – P=I*A, где A – сила тока (15 ампер), а I – напряжение сети автомобиля (12 вольт).

Для того чтобы отремонтировать девайс, необходимо снять прикуриватель Тагаз и заменить на новый. Предохранители расположены под передней консолью, снизу, возле левой ноги водителя и прикрыты декоративной панелью. Она должна легко сниматься при нажатии на кнопку.

Удобнее всего менять предохранители, вытаскивая их специальным пинцетом, хорошо подойдут тонкие плоскогубцы. На акценте за гнездо прикуривателя отвечает защитный элемент F15, номиналом 15 ампер. Требуется демонтировать его, а затем установить исправный предохранитель. Важно, чтобы новая деталь соответствовала номиналу, указанному производителем (15 А). Иначе это чревато коротким замыканием, перегоранием предохранителя, оплавленными проводами или пожаром.

Быстрая замена прикуривателя

Перед началом работы следует запастись подходящим инструментом. Для замены прикуривателя модели Хендай Акцент потребуется:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• запасной прикуриватель.

Сегодня на рынке можно купить разные варианты устройств. Лучше выбрать детали оригинального завода Хендай или российского ТагАЗ, занимающегося агрегатной сборкой моделей. Цена устройства составляет 700 – 1500 рублей.

Качественно сделанная запчасть будет хорошо упакована, иметь голограмму на коробке, а внутри располагаться сертификаты соответствия. Оригинальный артикул детали – 9511024001.

Снятие и установка нового патрона прикуривателя

После того, как на руках присутствуют все инструменты и запчасти, следует приступать к работе. Снятие гнезда автоприкуривателя Accent осуществляется таким образом.

1. Необходимо выключить зажигание, открыть капот и убрать минусовой провод с клеммы аккумулятора. Это обесточит электрическую цепь, а также исключит возможность появления короткого замыкания.
2. Отсоединяем центральную фальшпанель. Освобождаем две тяги у ног водителя, а третья тяга находится непосредственно в бардачке.
3. Открываем бардачок, опуская его полностью вниз.
4. Выдвигаем подстаканник, а затем выкручиваем два винтика, расположенные в глубине.
5. Подцепляем фальшпанель, тянем ее на себя.
6. Отсоединяем колодку проводов.
7. Нажимаем на фиксаторы внутри гнезда патрона, а затем извлекаем металлическую часть наружу.
8. Теперь можно снимать светофильтр.

Далее пробуем отремонтировать прикуриватель Акцент или провести замену детали. Установка прибора осуществляется в порядке действий, обратном указанному выше.

про усовершенствование прикуривателя

Устройство можно доработать, модернизировав его подсветку или установив специальный разветвитель, позволяющий подключать несколько приборов одновременно. о том, как снять прикуриватель на примере Хендай ТагАЗ Акцент, отремонтировать или доработать его, представлено ниже.

Как снять прикуриватель на хендай акцент

03 Июл 2014

Для снятия патрона прикуривателя на Хендай Акцент (Hyundai Accent) нам потребуется отвёртка с плоским и крестообразным лезвием, ключ на <<10>>.

• отсоединяем минусовую клемму с аккумуляторной батареи
• снимаем центральную консоль панели приборов (снятие и установка центральной консоли панели приборов)

• отсоединяем колодку с минусовым проводом от патрона прикуривателя

• нажимаем на фиксаторы внутри патрона прикуривателя

• извлекаем патрон прикуривателя из корпуса светодиода

• отсоединяем колодку с плюсовым проводом от патрона прикуривателя

• извлекаем корпус светодиода из отверстия в панели приборов

• отсоединяем от корпуса светодиода патрон лампы подсветки прикуривателя

Установку производим в порядке обратном снятию.

Поделиться в соц. сетях

Опубликовано в: Hyundai Accent

Нет комментариев
