Снятие панели приборов
Со временем панель приборов стала поскрипывать на мелких неровностях. Сегодня было решено это исправить!
Для этого
— опускаем вниз рулевую колонку.
— далее нужно выдернуть пластик с резинкой, он ни чем не прикручен, просто тянем на себя, не вниз и не вверх, ровно на себя иначе можно сломать крепеж.
— выкручиваем два шурупа под панелью ключом torx 20.
— отсоединяем колодку с проводами от приборки и вынимаем её на себя.
Проклеиваем по контуру панель антискрипом
По ходу дела полирнул стекло панели приборов. Стало заметно лучше)
Может кому и пригодится, нашел видео в интернете как всё это делается. Правда в видео еще зачем то измеряют размеры спидометра и бортовика)
Как снять приборную панель
Для снятия комбинации приборов с автомобиля Фольксваген Поло седан вам потребуются: ключ TORX T20, отвертка с плоским лезвием.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите верхнюю часть кожуха рулевой колонки (см. Снятие и установка кожуха рулевой колонки).
Выверните два винта крепления комбинации приборов к усилителю панели приборов.
Подденьте нижнюю часть комбинации в панели приборов…
…извлеките ее из проема и разверните.
Отожмите фиксатор запорной скобы колодки жгута проводов комбинации приборов…
Снятие и установка панели приборов (до 09.99 г. выпуска)

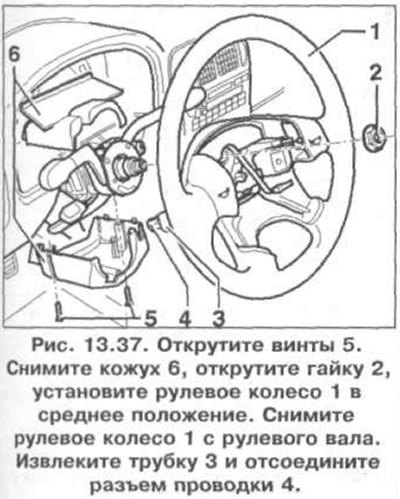

5. Открутите винты 5 (рис. 13.37). Снимите кожух 6. открутите гайку 2, установите рулевое колесо 1 в среднее положение (колеса находятся в положении для прямолинейного движения). Снимите рулевое колесо 1 с рулевого вала. Извлеките трубку 3 и отсоедините разъем проводки 4.

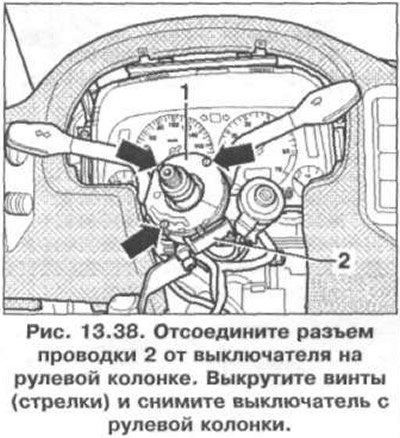

6. Отсоедините разъем проводки 2 от выключателя на рулевой колонке (рис. 13.38). Выкрутите винты (стрелки) и снимите выключатель с рулевой колонки.

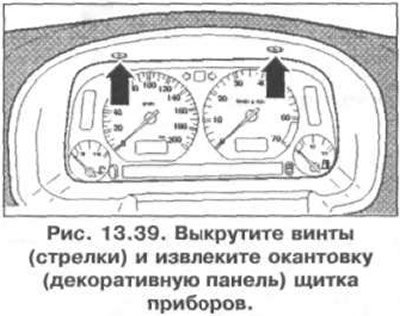

7. Выкрутите винты (стрелки) и извлеките окантовку (декоративную панель) щитка приборов (рис. 13.39).

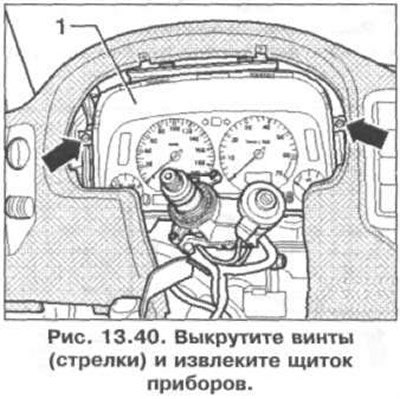

8. Выкрутите винты (стрелки) и извлеките щиток приборов (рис. 13.40). Отсоедините разъем проводки.

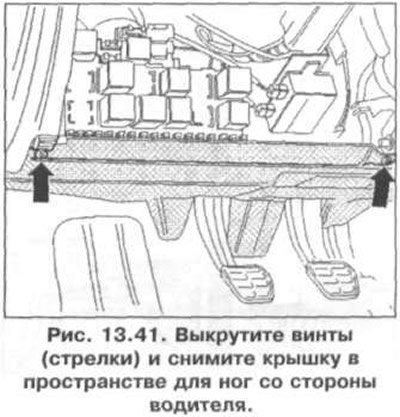

9. Выкрутите винты (стрелки) и снимите крышку в пространстве для ног со стороны водителя (рис. 13.41).

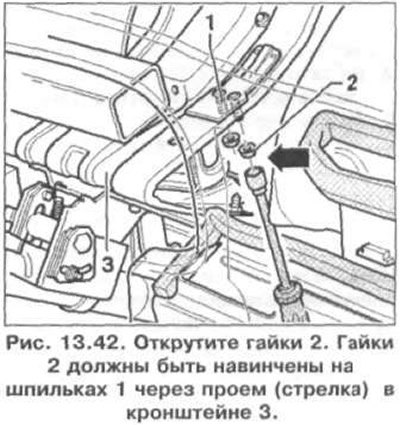

10. Открутите гайки 2 (рис. 13.42). Гайки 2 расположены внутри кронштейна рулевой колонки. Их можно увидеть между кронштейном 3 рулевой колонки и перегородкой моторного отсека. При установке гайки 2 должны быть навинчены на шпильках 1 через проем (стрелка) в кронштейне 3.

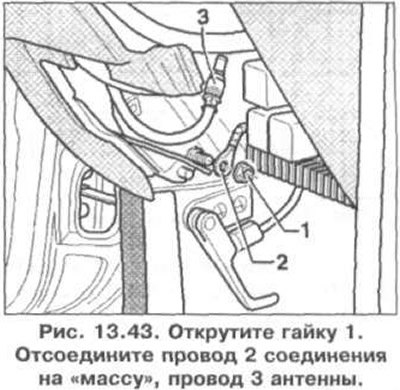

11. Открутите гайку 1 (рис. 13.43). Отсоедините провод 2 соединения на «массу», провод 3 антенны.
12. Отсоедините разъемы проводки щитка приборов от панели реле.
13. Отсоедините разъемы проводки от блока управления иммобилайзером и вентилятора отопителя.
14. Отсоедините разъем проводки 1 и трубку центрального замка (на старых версиях) на стойке А (рис. 13.44). На автомобилях без центрального замка отсоедините рукав 2 на стойке А и отсоедините разъем изнутри. Извлеките крышку 3. Открутите болт 4.
15. Отцепите панель 1 (рис. 13.45).

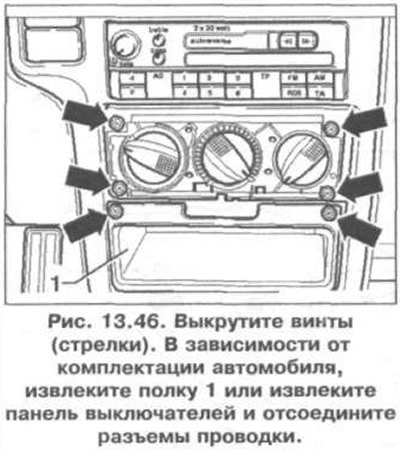

16. Выкрутите винты (стрелки) (рис. 13.46). В зависимости от комплектации автомобиля извлеките полку 1 или извлеките панель выключателей (подогрева сидений и электростеклоподъемников) и отсоедините разъемы проводки.

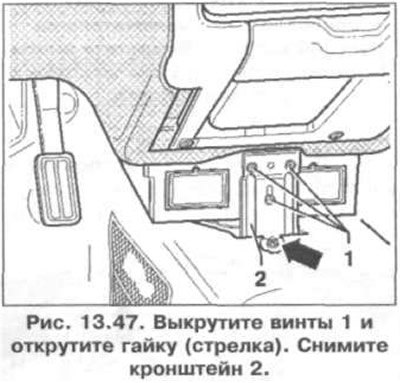

17. Выкрутите винты 1 и открутите гайку (стрелка) (рис. 13.47). Снимите кронштейн 2.

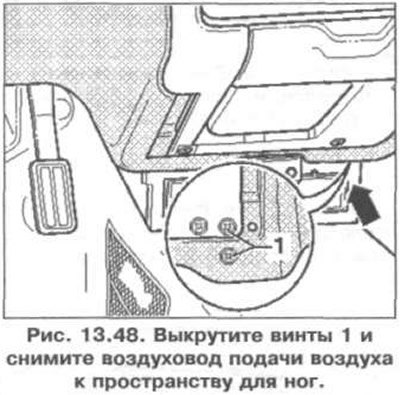

18. Выкрутите винты 1 и снимите воздуховод подачи воздуха к пространству для ног (рис. 13.48).
19. Отсоедините разъем проводки от блока управления подушками безопасности.
20. Снимите перчаточный ящик со стороны пассажира.
21. Выкрутите винты 1 и снимите кронштейн 1 подушки безопасности пассажира (рис. 13.49).
22. Снимите воздуховод 1 со стороны пассажира (рис. 13.50).

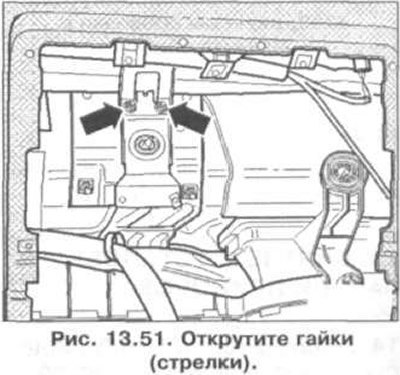

23. Открутите гайки (стрелки) (рис. 13.51).
24. Открутите гайку 5 и провод 6 соединения на «массу» (рис. 13.52). Отсоедините разъем проводки 4 и трубку центрального замка (на старых версиях) на стойке А. На автомобилях без центрального замка отсоедините рукав 3 на стойке А и отсоедините разъем изнутри. Извлеките крышку 2. Открутите болт 1.
15.10.2 Снятие приборной панели
• Снять с рулевого колеса узел надувной подушки безопасности.
• Снять рулевое колесо.
• Снять подрулевые выключатели.
• Снять щиток приборов.
• Снять верхнюю облицовку стойки А, см. соответствующую главу далее.
• Снять центральную консоль, см. соответствующую главу.
• Снять вещевые ящики справа и слева, см. соответствующую главу.
• Снять вещевой ящик, см. соответствующую главу далее.
• Автомобиль с телефоном: отвернуть крепление держателя телефона к приборной панели.
• Снять боковые крышки справа и слева, см. соответствующую главу.
• Вывернуть 2 винта -стрелки-, открепить от приборной панели держатель предохранителей -1 — и нажать его внутрь.
• Снять выключатель света слева.
• Снять боковые обдуватели.
• Снять накладку консоли радио/ узла управления системой отопления, см. соответствующую главу выше.
• Вывернуть 4 винта -стрелки-в нише для радио/узла управления системой отопления.
• Разъединить штекерный разьем надувной подушки безопасности со стороны пассажира рядом с водителем. Внимание: При разьединении проводов выполняйте указания по технике безопасности при обращении с надувной подушкой безопасности.
• Вывернуть 2 винта -стрелки- и снять узел надувной подушки безопасности. При этом кронштейн -1- для надувной подушки безопасности не снимать.
• Отвернуть крепление к приборной панели диагностического разьема и положить его вниз.
• Вывернуть с обеих сторон винты крепления -стрелки- и вместе с помощником снять приборную панель.
