Как проверить трехуровневый регулятор напряжения

Трехуровневый регулятор напряжения. ВАЗ 2114. Установка. Ремонт.

Всем Привет!
Это мой первый опыт в написании «блога» так что строго не судите)))
Этой зимой часто приходилось оставлять авто возле подъезда а не в гараже как было ранее, соответственно низкая температура и редкие поездки сыграли злую шутку с АКБ. После первой подзарядки спустя АКБ был вновь разряжен.
Стал я искать в срочном порядке причины таких разрядок моего АКБ. Так как езжу я не часто принял решение установить трехуровневый регулятор напряжения в генератор своего авто.

Внешний вид Генератора перед ремонтом. Тип и номер генератора.

УСТАНОВКА.
Авто у меня ВАЗ 2114 2010 г.в. 8 кл. инж., и генератор у него десяточный на 90 А. Купил на авто рынке у знакомого продовца за 180 грн данный девайс. Номер на мой генератор – 67.3702-02.

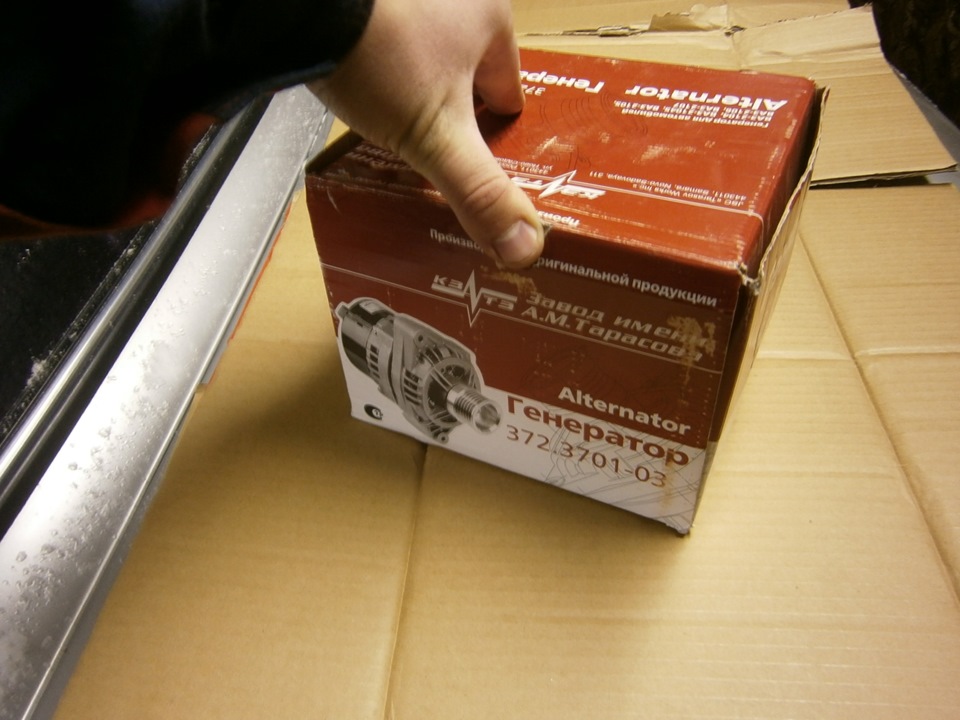

Внешний вид устройства. Коробка. Вид 1. Коробка. Вид 2. Коробка. Вид 3. Коробка. Вид 4. Инструкция.

Первым делом необходимо снять минусовую клемму с аккумулятора, далее необходимо ключом на 10 открутить силовые контакты и снять их с болта, и отключить клемму лампы заряда АКБ. Что бы снять черный пластиковый чехол необходимо с трех сторон потянуть за защелки и в это же время отсоединить его в сторону. Далее мы увидим место посадки родного регулятора напряжения. Откручиваем плоской отверткой два винта и отсоединяем скрытую на первый взгляд клемму. В обратном порядке устанавливаем щёточный узел нового трехуровневого регулятора на место, закручиваем два винта, провода в оплетке протягиваем через защитную крышку, (при необходимости делаем отверстие в ней, мне не пришлось) предварительно открутив от самого блока регулятора, устанавливаем защитную пластиковую крышку на свое место до щелчка и присоединяем силовые клеммы на место. К блоку управления прикручиваю ранее открученные провода. ВНИМАНИЕ! Не перепутайте их! Сам блок управления я прикрутил к корпусу (винтом М3х12 и гайкой М3) авто прям над генератором зачистив от краски внутреннюю часть корпуса. Далее подключаем минусовую клемму к АКБ и все готово.
После выполнения замеров мультиметром — все четко, как и написано в инструкции на зажимах «Гены» — 13.6 В, 14,2В и 14,7 В.

РЕМОНТ.
Спустя 3 недели в один прекрасный день у меня загорелся на панели поломок сигнал аккумулятора. В чем же проблема ? Он полностью перестал работать. Я установил обратно родной регулятор напряжения и о чудо машина работает сигнал АКБ горит в пол накала, при нажатии на педаль – газа – гаснет, а на холостых хоть и плохо но виден его свет.
Беру в руки мультиметр и начинаю проводить измерения – и получаю на холостых оборотах 12,7 В при включении ближнего света, вентилятора на поз «1» и магнитолой — напряжение падает на 11,6 В. Данные измерения тоже ужасны т.к. на исправном авто напряжения на холостом ходу авто с включённым ближним светом должно быть не менее 13,7-13,8В.
Я начинаю грешить на новый купленный регулятор напряжения и иду на авторынок, покупаю еще один точно такой же трехуровневый регулятор напряжения с договоренностью его вернуть в течении двух трех дней если он не будет работать. Продавец не против но говорит что данные регуляторы работают без нареканий но есть и хуже завод производитель с подобной линейкой регуляторов дешевле на 50 грн. Еду домой, устанавливаю его за 5 минут и он не работает – ответ для меня – очевиден и я подробно фотографирую диодный (выпрямительный) мост и еду на авто рынок опять. На авторынке я в автомагазине покупаю новый диодный мост сравнивая его с фотографиями на телефоне. Новый диодный мост на мой генератор стоял 170 грн.
Диодный мост можно, но я категорически не рекомендую устанавливать на генератор не снимая его с авто. Снимал я гену на улице без ямы и подъемника и с установленной защитой двигателя.
Далее я буру ключи 10, 13 и 17, окручиваю натяжитель ремня генератора, откручиваю два болта, снимаю верхнее крепление генератра и снимаю ремень. Что бы достать нижний длинный болт крепления генератора не снимая защиты двигателя необходимо генератор оттолкнуть как можно ближе к радиатору, головкой на 13 с трещоткой откручивать гайку со стороны правого колеса, а с другой стороны держать ключом на 17 сам болт. После с усилием снимаем генератор и несем его на рабочее место.
Что бы снять не работающий диодный мост необходимо плоской отверткой открутить 3 винта и затем снять с направляющих сам диодный мост. Не в коем случаи не потерять текстолитовые шайбы изоляторы, без них никак! Это очень важно!1 .

Вид генератора без диодного моста. Старый и новый диодный мост.

С демонтированного старого моста необходимо открутить гайку с болтами с обратной стороны необходимо снять изолятор. Это очень важно!2. установить изолятор в новый диодный мост и установить болт на его место. В случаи если болт в ржавом изношенном состоянии советую его заменить на новый в противном случаи будут потери напряжения. Устанавливаем на место диодный мост и не забываем подключить провод от конденсатора. Далее рекомендую взять и почистить уайсперитом или ацетоном 3 контакта катушки от грязи и пыли и если есть желание слегка зачистить поверхность колец наждачной бумагой или надфилем для лучшего контакта. (В моем случаи они были в ужасном состоянии). Далее вставляем в свои места три провода и притягиваем к диодному мосту тремя винтами с текстолитовыми шайбами.

Установленный новый диодный мост.

Следующим шагом необходимо взять в руки мультиметр и прозвонить все соединения. Для этого рекомендую посмотреть видео на Ютубе – «Как заменить диодный мост, без ошибок» Рекомендую посмотреть и другие полезные видео Валерия Чкалова. Ссылка —

После того как вы все проверили устанавливаем генератор в авто. У меня потребовалось некоторое время, что бы попасть нижним длинным винтом сквозь ухо и крепление генератора, закручиваем гайку, затягиваем и натягиваем ремень на усилие прогиба от 5 до 10 мм. Далее я провел опыт на родном регуляторе все работало как часы напряжение было 13,9 В с ближним светом 13,8, — 13,7. А с установкою трехуровневого реле как и положенно но на 0,1 в больше а именно 13,7, 14,4, 14,9 В, но это соответствует погрешностям моего мультиметра, самого прибора (указано в инструкции ) и качества измерений.

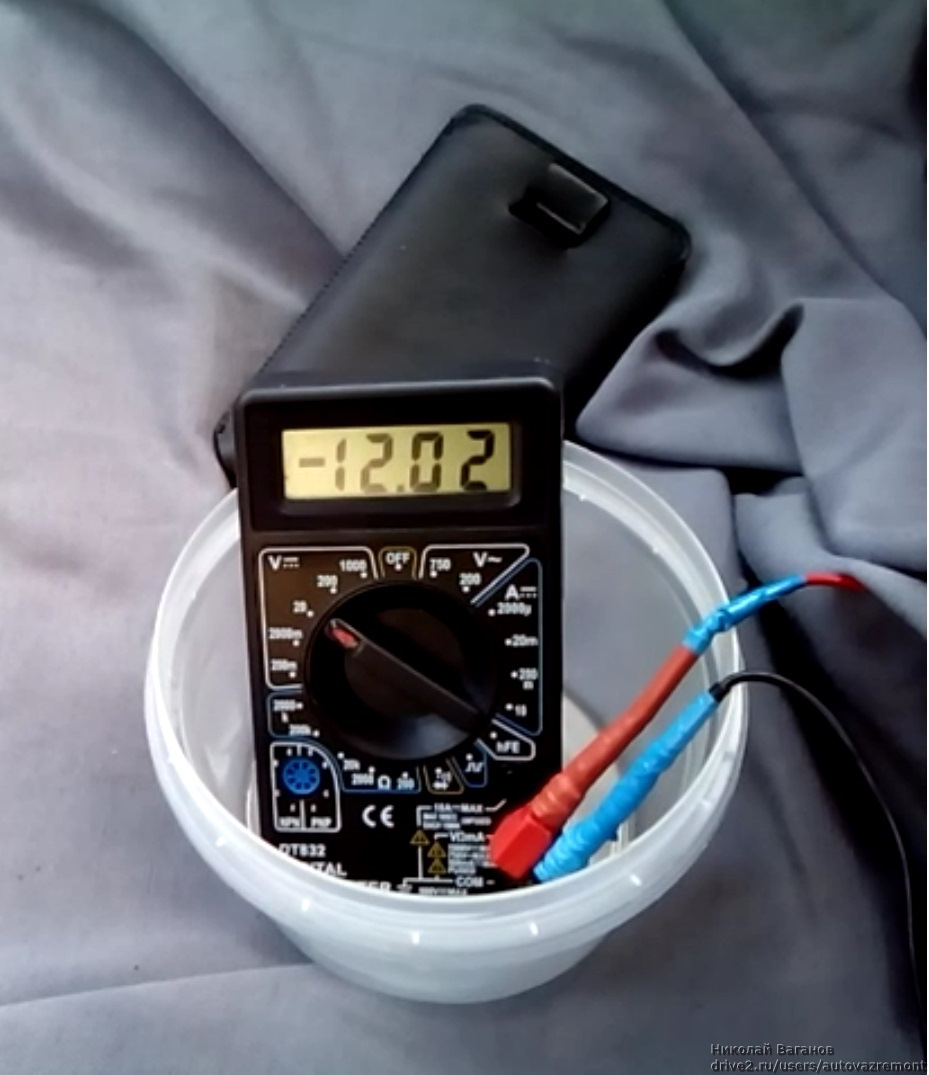

Во вложении так же прилагаю фото. Мультиметр я специально покупал в «Эпицентре» чтобы провести все измерения, чек сохранил и затем его сдал спустя 5 дней его использования, второй купленный трехуровневый регулятор тоже вернул.

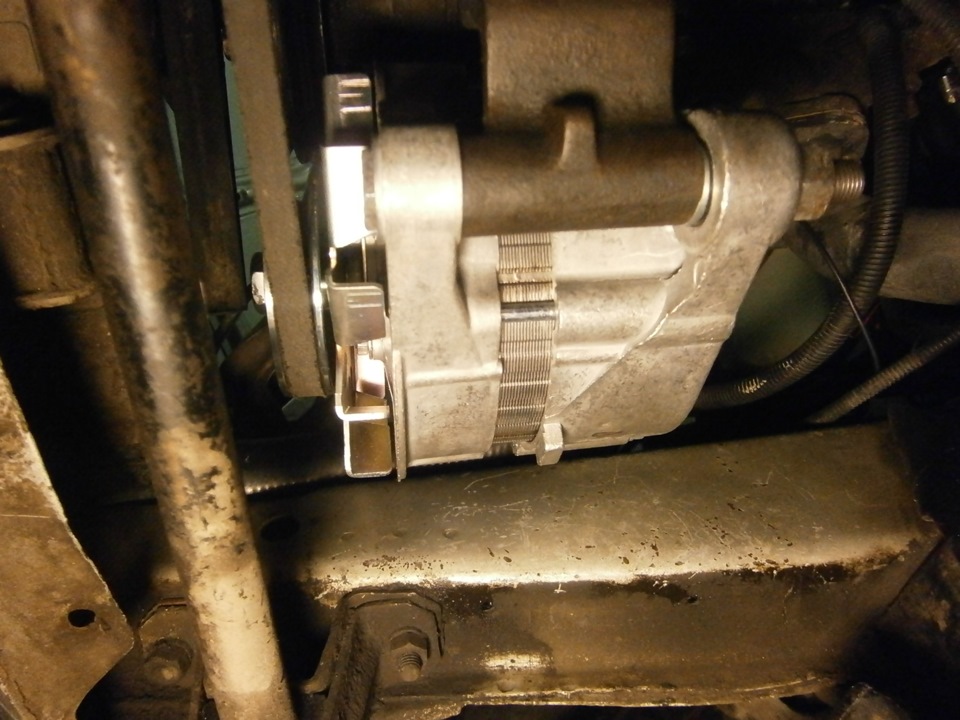

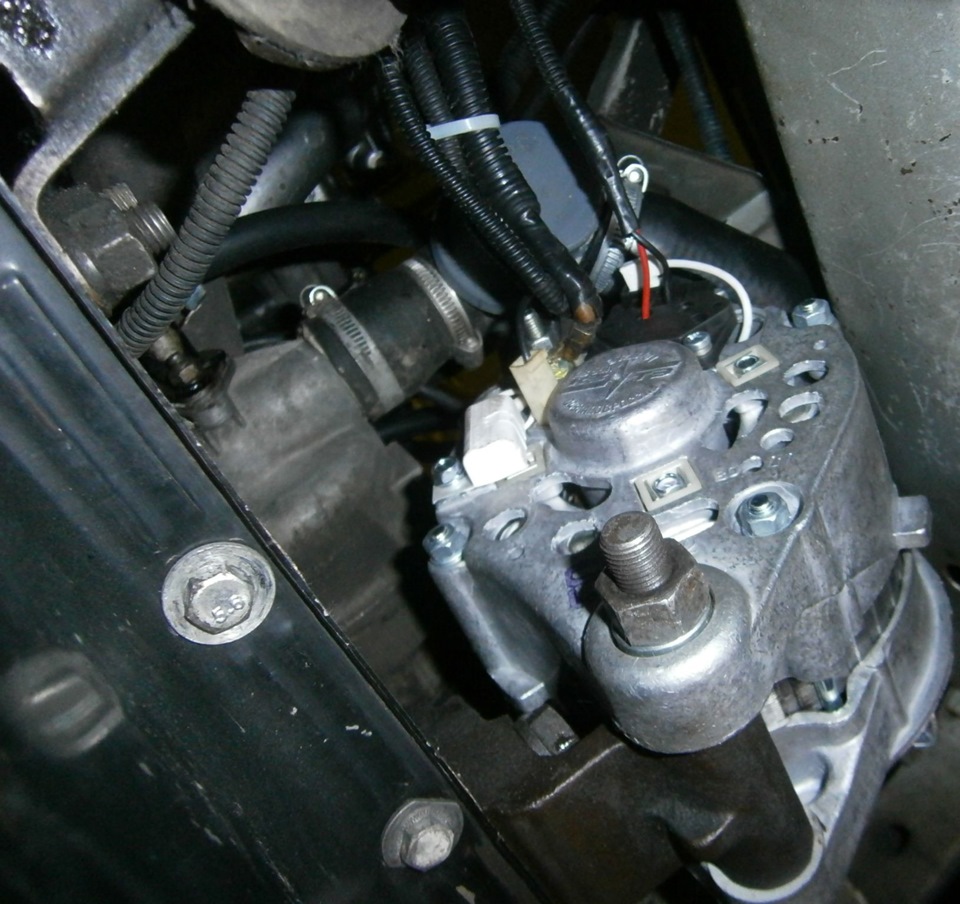

Установленный генератор. В режиме тестирования. Черный пластиковый кожух не установлен.

Все работает как часы, доволен как слон и теперь меня проблемы с АКБ не беспокоят.

Как правило общался с Автоэлектриком и продавцами они утверждают, что именно эти данные трехуровневые регуляторы не ломаются вообще, что может сгореть и испортится так это выпрямительные диодные мосты в генераторах. Всех, у кого перестал работать данныйй тип регулятора рекомендую проверить и прозвонить диодный мост на своем гене.

Как правильно проверить трехуровневый регулятор напряжения?

Прежде чем мы начнем говорить о том, как проверить трехуровневый регулятор напряжения, давайте разберемся, что это за устройство. Трехуровневый регулятор напряжения — это электронный компонент автомобиля, который контролирует работу генератора и поддерживает стабильное напряжение на аккумуляторе. Этот регулятор обеспечивает эффективную работу электрической системы автомобиля и предотвращает перенапряжение или недонапряжение, которые могут негативно сказаться на аккумуляторе и других электронных компонентах автомобиля.

Проверка трехуровневого регулятора напряжения на автомобиле

1. Проверка соединений

Перед проверкой трехуровневого регулятора напряжения убедитесь, что все соединения и провода, связанные с регулятором, находятся в хорошем состоянии. Проверьте корпус регулятора на наличие трещин или повреждений.

2. Проверка напряжения на выводах

С помощью мультиметра можно проверить напряжение на выводах трехуровневого регулятора напряжения. Подключите мультиметр к выводам регулятора и включите автомобиль.

3. Проверка регулирования напряжения

Теперь проверьте, как регулятор напряжения работает в разных режимах. При работе двигателя и подключении основных нагрузок, например, фар, системы отопления и охлаждения, мультиметр должен показывать стабильное напряжение. Если напряжение значительно отличается от заданного значения или прыгает, то это может указывать на неисправность трехуровневого регулятора напряжения.

4. Проверка реакции на нагрузку

Проверьте, как трехуровневый регулятор напряжения реагирует на изменение нагрузки. Подключите и отключите различные электрические нагрузки, такие как аудиосистема или фары, и наблюдайте за изменением напряжения на мультиметре. Регулятор должен мгновенно реагировать на эти изменения и поддерживать стабильное напряжение на аккумуляторе.

Вывод

Трехуровневый регулятор напряжения является важной частью электрической системы автомобиля и его необходимо периодически проверять, чтобы убедиться в его правильной работе. Если вы заметили какие-либо необычности в работе электрической системы вашего автомобиля, включая перепады напряжения или проблемы с аккумулятором, рекомендуется обратиться к опытному автомеханику для дальнейшей диагностики и ремонта.

Бортовой журнал ВАЗ 21074 (2006 г.)

Неисправности: Надоело -поставил 3-уровневый регулятор напряжения

Привет! После небольшой проблемы с генератором http://avtomarket.ru/journal/VAZ/2107/35838/ и заменой сгоревшего регулятора напряжения на новый, вроде бы обрадоваться, но через пару дней он опять отказал. Напряжение начало скакать до 16,8-17 Вольт по замерам мультиметром, на панели загорелась лампа неполадки в двигателе, что грозило выходом из строя всей электрики.

Снова снял генератор, но теперь отнес знакомому слесарю на проверку, тот подтвердил мои догадки что снова сгорел регулятор и его надо менять. Вот этой фирмы, возможно просто попался брак.

Подумав, чтобы в следующий раз опять разбирать полмашины, решил поставить выносной регулятор или, на крайний случай, выпаять стандартную таблетку. Но вспомнил, порывшись в интернете,люди дали совет купить трехуровневый регулятор от Энергомаша, так что съездил до магазина и купил его. Упакован он в такую коробочку, кстати, для каждого генератора свой и отличается щеточным узлом, как я понял.

Дается на него гарантия 1 год. От стандартной «таблетки» отличается тем, что щеточный узел отпаян от реле, а оно находится в маленькой черной коробочке с переключателем, и соединены они через провода.

На регуляторе имеется 3 напряжения: низкое 13,6 В, номинальное 14,2 В, и высокое 14,7 В. В зависимости от температуры окружающей среды, состояния АКБ и потребителей его переключают вручную через тумблер.

Недолго думая, установил щеточный узел на место, в задней пластиковой крышке генератора надо срезать одно ребро для вывода проводов наружу.

Сам регулятор прикрутил к болту на крыле к «массе.

Так вот, возникает непонятка. Когда завожу автомобиль, проверяю напряжение на батарее — во всех трех режимах на холостом ходу при выключенных потребителя показывает заявленные значения с небольшими отклонениями.

Но только стоит включить все потребители: обогрев заднего стекла, ближний и дальний свет, противотуманные фары и печку, как напряжение тут же падает и держится в районе 12 В и даже ниже, независимо от режима на котором работает регулятор.

Со стандартным регулятором я такого не замечал, до того как он перегорел он всегда держал 14 В. Немного подтянул ремень, проверил «массу», измерил напряжение уже на ходу, все получалось также, при включении большого числа потребителей напряжение стремилось к 12 Вольт.

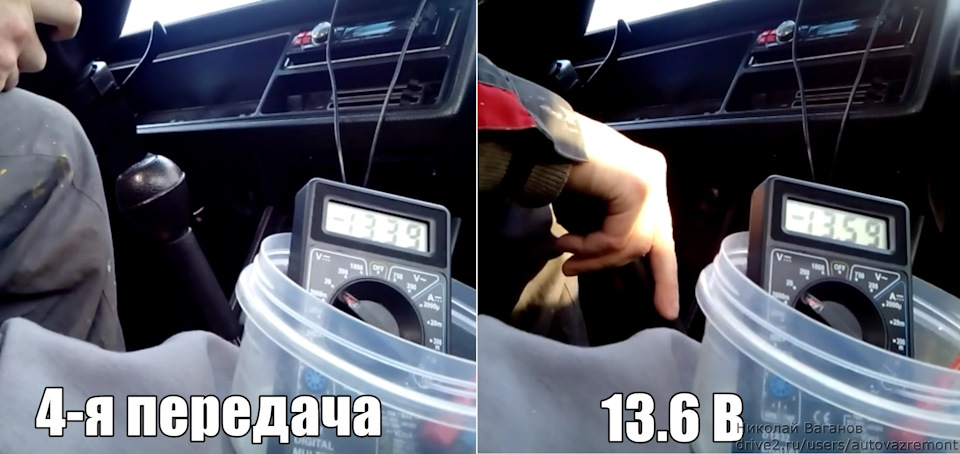

Только при достижении 2-3 тысяч оборотов на 4-й передаче ток зарядки был номинальным 14 В.

Разве напряжение должно так «гулять»? В чем может быть причина неисправности, или так и работает этот регулятор? Кстати, разряда батареи после нескольких дней такой езды пока не замечено.

Думаю, проверить батарею на всякий случай, и кинуть дополнительную «массу» на двигатель.

Удачи на дорогах!

• Еще про эту машину:

• Прокол шины,течь масла с коробки, сдохла АКБ и др.
• Весеннее ТО, переобувка, проблемы с генератором
• Потек радиатор, замена ограничителей дверей и др.
• Проблемы с электрикой:стоп-сигналы и опять зарядка
• Осеннее ТО и переобувка ВАЗ-2107
• Чистка форсунок, замер компрессии и др. ВАЗ-2107

• Попал в яму на трассе, думал проскочил, но через … 218000 км
• Начало истории: … 218000 км

Генератора жили никогда не хватало на всех потребителей на оборотах хх.

И определитесь ток или напряжение.

Ток заряда(разряда), а по напряжению косвенно определяем заряд или разряд.

Так и должно быть. Все нормально работает. Ставьте средний вариант и все будет нормально.

Может и должно, но почему старая таблетка показывала при таких же условиях 14 В на холостых, хотя и прожила пару дней?

Этого не может быть. При большой нагрузке и низких оборотах у зтого генератора недостаточно мощности, чтобы поддерживать 14 В.

Еще степень заряженности аккумулятора может влиять, если он заряжен и исправен, то много не потребляет. Если разряжен, то много берет на себя.

Проверка на советских авто проводится при включенных фарах и оборотах 2000. При этих условиях напряжение должно быть 13,9-14,5В. На ХХ мощности гены не хватает.

Спасибо, тоже так думал, наверное поэтому таблетка и сгорела, дефект был

Вообще таблетка работает просто вкл/выкл и регулируется время на которое генератор включен. А акб усредняет напряжение. Поэтому генератор без нагрузки включать нельзя — погорит электроника.

ненадолго можно )) я переставлял акком на работающем моторе, никак было не прикурить. Все прошло норм

Совсем нельзя. Как вариант фары должны быть включены или какая то другая существенная нагрузка.

Насчёт дополнительной массы — правильное решение. Наверняка сгнил массовый провод между двигателем и кузовом, который находится внизу в самой грязи. Нужно бросить поверху дополнительный большого сечения (от 16-и квадратов и выше).

Уже прикупил, буду делать

Я считаю наоборот, это не совсем правильное решение. Гораздо лучшим вариантом вместо «колхозинга» еще одного провода «массы», будет ревизия (ну или в крайнем случае замена) уже имеющегося с пропайкой его обоих наконечников к проводу, зачисткой точек контакта и протяжкой соответствующих гаек. Кроме того, ты однозначно ошибаешься по поводу якобы «сгнившего» внизу провода между двигателем и кузовом . Во -первых, если бы так было на самом деле, то у автора были бы явные проблемы при пуске двигателя, поскольку в этом случае на порядок больше будет падение напряжения на данном участке цепи. а раз он об этом ничего не сообщает, значит и проблемы скорее всего тоже нет. Во-вторых, и это самое главное, того самого провода о котором ты упомянул, у машины автора (судя по типу и году выпуска) уже нет в природе, он скажем так, переехал в другое место. Поэтому, прежде чем, что-то советовать, неплохо бы хоть немного быть в теме обсуждаемого вопроса. (пардон за прямоту!).

Откуда мне знать, что провод мог куда-то переехать? Я на «классике» уже лет семь-восемь не езжу. На моей машине провод сгнил года за три-четыре с новья. Проблему с ненадежным пуском двигателя решил добавкой нового провода. Старый даже не трогал. Машину продал в возрасте 15 лет. Проблем с пуском после рестайлинга больше никогда не было. Напряжение как раз таки из-за повышенного сопротивления массы может просаживаться на любом потребителе.

Тогда возникает резонный встречный вопрос, если не знаешь, зачем советуешь устранить то, чего не может быть?

Честно говоря. я рад за тебя, что свою проблему ты решил. Но вот автору-то какое до этого дело? У него что разве были проблемы с пуском двигателя? Нет. По крайней мере он об этом здесь ничего не говорил. Тогда спрашивается, зачем уводить тему в сторону?

Помню, на четвёрке у меня такая же беда была с этим регулятором. Раза четыре менял, пока не попался хороший рабочий экземпляр. А вот на пятёрке — финке — работало всё отлично и не ломалось. То, что напруги не хватает на холостых при большой нагрузке, это нормально, если на оборотах выдаёт норму. Не заморачивайся.

Ладно, понаблюдаю за АКБ, не посадит ли

Да запчасти на Ваз говно полное, да и подделки много, может сразу китайский генератор от старвольт поставить.

Этот вроде ничего работает, понаблюдаю еще

Говно эти регуляторы.

Я поставил на подобный генератор от Зил

С доп реле. Нужное напряжение стоит уже начиная с тысячи оборотов с фарами и печкой (на первой скорости, при полностью заряженном аккумуляторе).. Пока доволен, стоит оно подешевле, купить у нас проще, я сделал термокомпенсацию- в холода напряжение больше.

Я полагаю, что зря автор отзыва повелся на эту поделку. Предвидя возмущенные возгласы отдельных посетителей этого ресурса, что мол опять этот Бронник почем зря мутит воду, отвечаю: я всегда объективно и непредвзято выражаю свое мнение по тому или иному вопросу, пусть может быть он бывает иногда слишком прямолинейным и с налетом ироничного сарказма, что порой не нравится некоторым товарищам. Но это так, к слову. А что касается обсуждаемого вопроса, то предлагаю всем вместе более детально рассмотреть, что собственно представляет собой этот девайс. Итак, надо отдать должное производителю, он все сделал все возможное, чтобы неискушенный покупатель выбрал именно его «изделие», тем более, что само название «ТРЕХУРОВНЕВЫЙ РЕГУЛЯТОР» звучит прямо таки магически, и рука сама собой рефлекторно лезет в карман за деньгами чтобы его скорей приобрести. К тому же производитель, без зазрения совести рекомендует его вместо штатного регулятора напряжения, пообещав при этом кучу благ для автолюбителя и увеличение ресурса аккумулятора, и более оптимальный режим заряда и т.д.

Итак, нижний уровень регулируемого напряжения 13.6 В по инструкции должен применяться при температуре воздуха 20 градусов и выше и при движении в пробках. В нашем городе этот режим по идее должен быть основным, поскольку пробки на дорогах присутствует круглосуточно и средняя температура 20 и выше держится около 6 месяцев в году, (кстати, сегодня солнце шпарило так, что к обеду в тени было тоже +20 градусов и это 1-го марта!).

Но вот с другой стороны, человек, хоть немного разбирающий в автоэлектрике, прочитав инструкцию, сразу начинает понимать, что производитель этого девайса его банально обманул, поскольку ни о каком увеличении ресурса АКБ в этом случае не может быть и речи, даже наоборот, намного сократит срок его службы, в связи с хроническим недозарядом, особенно если АКБ в возрасте более 2-х лет, тем более, что именно в пробках, при работе на ХХ (когда отдача генератора невелика) и АКБ порядочно разряжен (см. выше), на последний все равно давит нагрузка в виде фар, стопсигналов, вентилятора охлаждения двигателя и т.д.). что еще значиельно сокращает его срок службы. Становится очевидным, что 1-ый режим абсолютно не рабочий, и следовательно производителю нужно было оставить только 2-ой и 3-ий. Но ведь 2-х уровневый звучит куда менее помпезно, чем 3-х уровневый. Но идем дальше. Второй уровень по большому счету ничем особо не отличается от режима работы обычного регулятора и им поэтому мало кто будет пользоваться (зачем менять шило на мыло). Главным же достоинством этого девайса, по мнению некоторых, является чуть повышенное регулируемое напряжение 14,7 В. на 3-м уровне. Да, надо признать, что это действительно позволяет улучшить энергобаланс в бортовой сети автомобиля, обеспечить лучший заряд АКБ, (особенно батарей кальциевого типа и «возрастных»), ярче светят фары и т.д. Есть, конечно и минусы, например чаще перегорают лампы, но это мелочи. Но, вот с другой стороны, человек, хоть немного разбирающий в автоэлектрике, опять начинает понимать, что его и здесь производитель наглым образом надул, и вынудил заплатить больше на 300 руб. (по сравнению со стоимостью родного регулятора напряжения) за то, что он мог бы элементарно сделать самостоятельно заплатив в 100 раз меньше ( установив в цепь родного регулятора напряжения 3-х рублевый дополнительный диод подходящего типа или даже совершенно бесплатно, просто взяв для этих целей один из дополнительных диодов вышедшего ранее из строя диодного моста и валявшегося хламом где-нибудь на полке в гараже) и в итоге получив точно такой же результат! Вернее, даже лучше, поскольку в этом случае не будет «колхоза» из гофротрубки с проводами и коробчонки на брызговике. К тому же оригинальный родной регулятор напряжения обычно имеет компенсацию (которого нет у обсуждаемого девайса) величины регулируемого напряжения в зависимости от температуры окружаещего воздуха, что действительно весьма положительно влияет на общий срок ресурса АКБ.

Ну да ладно, поскольку дело уже сделано, не будет лишний раз разочаровывать автора и лучше переключимся на появившуюся у него после замены регулятора новую проблему с просадкой напряжения ниже 12 В при включении большого числа потребителей. Спешу его успокоить, поскольку скорее всего причина этой проблемы заключается в не притертых щетках к контактным кольцам ротора генератора. К тому же последние наверняка окислены больше нормы. В этом случае из-за неизбежного увеличения переходного сопротивления несколько снижается ток, текущий через обмотку ротора, и соответственно напряжение на выходе меньше, чем могло бы быть.. Через некоторое время щетки притрутся и все придет в норму.

Как проверить трехуровневый регулятор напряжения

Самостоятельно проверяем регулятор напряжения генератора на ВАЗ 2107

Иногда аккумуляторная батарея ВАЗ 2107 по каким-то причинам перестаёт заряжаться, или заряжается очень слабо. Перебрав массу вариантов, автовладелец рано или поздно добирается и до регулятора напряжения на генераторе ВАЗ 2107. Можно ли проверить исправность этого устройства, не обращаясь в автосервис? Можно! Попробуем разобраться, как это делается.

Назначение регулятора напряжения

О назначении регулятора напряжения нетрудно догадаться из названия этого устройства. Задача регулятора — поддерживать силу тока, идущего с генератора, на таком уровне, чтобы напряжение, вырабатываемое тем же генератором, всегда держалось в заданных пределах.

При этом оно не должно зависеть от скорости вращения генератора. И потребляемый автомобилем ток тоже не должен оказывать влияние на напряжение, создаваемое автомобильным генератором. За выполнение всех этих задач на автомобиле ВАЗ 2107 и отвечает регулятор напряжения генератора.

Разновидности и расположение регуляторов напряжения

Как известно, автомобиль ВАЗ 2107 начали выпускать очень давно. И в разные годы на него устанавливались не только разные двигатели, но и разные регуляторы напряжения. На самых ранних моделях реле-регуляторы были внешними. На более поздних «семёрках» регуляторы были внутренними трёхуровневыми. Рассмотрим эти устройства подробнее.

Внешний регулятор напряжения ВАЗ 2107

Именно внешний регулятор напряжения многие автомобилисты по старинке называют «реле-регулятор». Сегодня внешние регуляторы напряжения можно увидеть лишь на очень старых «семёрках», выпускавшихся до 1995 года. На этих автомобилях устанавливался старый генератор модели 37.3701, который и комплектовался внешними реле.

Располагался внешний регулятор под капотом автомобиля, он крепился на левой передней колёсной арке машины. Как правило, внешние реле были сделаны на базе единого полупроводника, хотя после 1998 года на некоторых ВАЗ 2107 встречались внешние регуляторы, выполненные на общей печатной плате.

У внешних реле были определённые достоинства:

• заменить внешний регулятор было достаточно просто. Он держался всего на двух болтах, добраться до которых не составляло труда. Единственная ошибка, которую мог допустить новичок при замене этого устройства — это перепутать местами клеммы 15 и 67 (они на регуляторе располагаются рядом);
• стоимость внешнего регулятора была вполне демократичной, а продавались они практически во всех автомагазинах.

Разумеется, у устройства были и недостатки:

• громоздкая конструкция. По сравнению с более поздними электронными регуляторами внешнее реле кажется очень крупным и занимает слишком большой объём подкапотного пространства;
• низкая надёжность. Внешние вазовские регуляторы никогда не отличались высоким качеством. Трудно сказать, чем это обусловлено: низким качеством отдельных комплектующих или плохим качеством сборки самого устройства. Но факт остаётся фактом.

Внутренний трёхуровневый регулятор напряжения

Внутренние трёхуровневые регуляторы напряжения начали устанавливать на ВАЗ 2107 начиная с 1999 года.

Эти компактные электронные устройства встраивались непосредственно в автомобильные генераторы.

Такое техническое решение имело свои плюсы:

• компактные размеры. На смену полупроводникам пришла электроника, так что теперь регулятор напряжения умещался на ладони;
• надёжность. Всё просто: ломаться в электронных устройствах особо нечему. Единственная причина, из-за которой мог сгореть трёхуровневый регулятор — это короткое замыкание в бортовой сети.

Недостатки тоже имеются:

• сложность замены. Если с внешними регуляторами особых проблем не было, то для замены внутреннего реле автовладельцу вначале надо добраться до генератора. Для этого ему придётся снять воздушный фильтр и пару воздуховодов, что требует терпения и времени;
• сложность приобретения. Как известно, ВАЗ 2107 давно снят с производства. Так что достать новые комплектующие на «семёрку» с каждым годом становится всё сложнее. Разумеется, это правило распространяется не на все детали. Но внутренние трёхуровневые регуляторы напряжения для ВАЗ 2107 как раз входят в число деталей, найти которые сегодня не так-то просто.

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

• бытовой мультиметр;
• рожковый ключ на 10;
• отвёртка плоская;
• отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Как проверить трехуровневый регулятор напряжения генератора мультиметром

Изучение, подключение и диагностика трехуровневого регулятора напряжения

Трехуровневый регулятор напряжения (РН) представляет собой один из основных составляющих элементов генераторного устройства. Как известно, выход из строя генератора может привести к неработоспособности автомобиля в целом, поэтому состояние всех его деталей и механизмов всегда должно быть рабочим. Подробнее о регуляторе, его разновидностях, а также диагностике вы можете узнать из этого материала.

Характеристика регулятора напряжения

Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе, какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение.

Назначение

Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел. Регулятор постоянного напряжения используется для контроля всех процессов.

Если напряжение будет не высоким, а из-за выхода из строя регулятора напряжения генератора мощность механизма будет отсутствовать, узел запустить не получится. При отсутствии мощности генератора ток в амперах просто не будет подаваться на оборудование. Простой регулятор напряжения дает возможность удерживать ток в амперах в указанном диапазоне, это его основное предназначение.

Конструкция

Теперь разберем вопрос устройства: любой повышающий РН, даже простой и самодельный, будет состоять из:

1. Выпрямительного блока. Этот элемент включает в себя несколько диодных компонентов, обычно их количество равно шести. Все компоненты этого блока подключаются между собой по специальному мосту.
2. Роторный механизм с обмоткой. Это устройство осуществляет вращение вокруг оси, его предназначение заключается в образовании магнитного поля внутри узла.
3. Статорный механизм. На корпусе данного устройства расположены три обмотки, подключенные друг к другу. Благодаря этим обмоткам обеспечивается не только обеспечение более повышенного заряда, а также увеличения мощности для автомобильного аккумулятора. Они также позволяют обеспечить током всю электросеть транспортного средства.
4. Крыльчатки. Данный элемент устанавливается на внешней части механизма. Крыльчатка используется для обдува и охлаждения обмотки, без нее возможен перегрев последней.
5. Корпусная крышка. Ее назначение заключается в скрытии все составляющих конструктивных частей узла, благодаря чем у обеспечивается надежная защита устройства от воздействия грязи и пыли. В зависимости от модели, крышка может иметь специальный кожух — если конструкция подразумевает его наличие, то регуляторный элемент будет расположен сразу за ним.
6. И само реле. Если генератор выдает большое напряжение, не свойственное для бортовой сети, или слишком низкое, то реле позволит стабилизировать этот параметр до нужного уровня. Стабилизатор должен обеспечить именно оптимальное напряжение, не повышенное и не пониженное (автор видео — Виталий Галанкин).

Принцип работы

В том случае, если вы решите подключить обмотку без регуляторного устройства к источнику питания, то значение постоянного тока после подсоединения, разумеется, будет повышенным. С помощью данного устройства осуществляется выравнивание значения, что позволяет предотвратить поломку оборудования. Регуляторное устройство асинхронного генераторного узла — это, фактически, выключатель. Если напряжение на зажимах генератора не соответствует норме, механизм осуществляет регулировку параметра до нужного значения.

Перед тем, как повысить напряжение генератора, необходимо точно узнать, сколько должен быть параметр на конкретном устройстве. В идеале значение должно варьироваться в районе 14-14.2 вольт, но допускается от 13.6 вольт. Здесь многое зависит от модели автомобиля и самого генераторного узла, установленного на нем. Поэтому точно узнать, сколько вольт должно быть, нужно в технической документации.

Следует отметить, что выработка параметра производится по принципу — когда вращается роторный узел, на обмотку поступает невысокое напряжение, а в ходе вращения на выводах механизма образуется переменный ток. Впоследствии он передается на обмотку. Если вы не знаете, как повысить напряжение генератора, то в первую очередь следует проверить качество натяжки самого ремня. Как правило, о необходимости увеличивать и повышать значение напряжения автовладельца задумываются в том случае, если ремешок устройства ослаб, хотя его нужно просто подтянуть (автор видео — канал T-Strannik).

Разновидности

Схема подключения РН практически идентична на всех видах генераторных узлов, однако существуют определенные разновидности девайсов.

Какие виды РН можно найти в продаже:

1. Двухуровневые РН. Такие регуляторы на сегодняшний день считаются устаревшими, в большинстве своем они используются на отечественных авто. Конструктивно такой РН состоит из электромагнитного элемента, подключаемого к контроллеру обмотки. Также устройство оснащается пружинами, которые используются как задающие элементы, и подвижным рычагом, использующимся для стабилизации.
   Двухуровневые РН обычно небольшие по размерам. Существенным минусом девайсов такого типа считается невысокий срок службы, в результате чего они довольно быстро выходят из строя.
2. Полупроводниковые РН на 40 ампер. В отличие от вышеописанных, такие РН обладают более высоким сроком службы, а это, в свою очередь, обеспечивает их более стабильную работу на протяжении всего ресурса эксплуатации.
3. Трехуровневные РН. Такие девайсы по конструктивным особенностям схожи с вышеописанными. Единственно и важно отличие заключается в наличии в конструкции добавочного сопротивления.
4. Многоуровневые РН. Как можно понять из названия, такие РН имеют много уровней защиты благодаря тому, что в их конструкции может быть 3-5 добавочных сопротивлений. В результате этого многие специалисты считают, что такое РН более эффективны и надежные, чем другие виды.

Фотогалерея «Самые распространенные виды РН»

Проведение диагностики РН своими руками

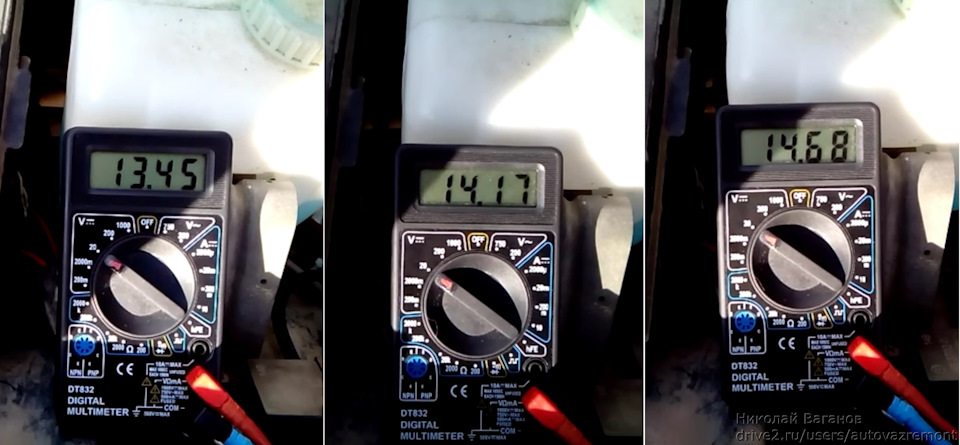

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

1. В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
2. Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
3. Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

Видео «Подключение трехуровневого РН своими руками»

Подробная инструкция по подключению трехуровневого РН с описанием основных нюансов приведена в ролике ниже (автор — канал altevaa TV).

Как проверить трехуровневый регулятор напряжения

Всем привет. Многие драйвовчане себе ставят трёхуровневый регулятор напряжения вот и я себе решил прикупить. Вещь очень полезная, особенно в морозы или когда аккумулятор начинает умирать. На природе когда гоняешь музыку, то тоже полезная штука. Или например кто редко и ненадолго выезжает, и машина стоит на сигнализации, тоже способ как следует подзарядить.

Моему аккумулятору уже 3 года, стоит с завода, тем не менее проблем с ним незнаю. Ниразу его не заряжал и ниразу он меня пока не подводил. Но например в ливень когда много всего включено напряжение проседает и ехать в пробке некомфортно. Но всё равно решил купить этот девайс, вполне может оказаться полезной в нужное время.

Покупал его на сайте www.12v.ru. Генератор у меня стоит белорусский «БАТЭ» индекс 3202.372.

Перед тем как что-то начать делать скидываем минус с аккумулятора. Я же зная это – скинуть забыл, полез откручивать и что-то коротнуло. К счастью обошлось без каких-либо последствий.

Для начала отгибаем резиновый защитный чехол откручиваем гайку и снимаем клеммы В+. Также отсоединяем колодку D.

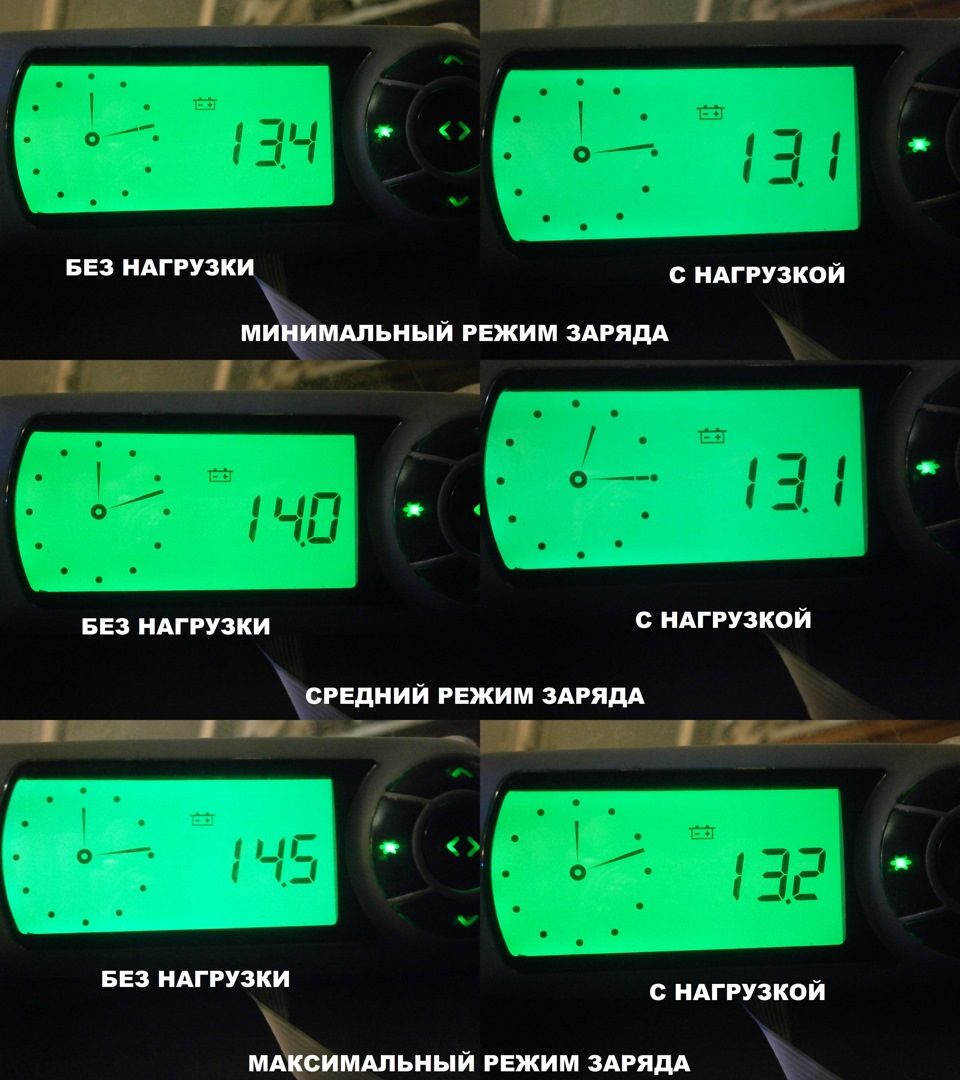

Трёхуровневый регулятор напряжения. Включены обогрев зеркал и заднего стекла, ближний свет, вентилятор в 3-м положении.
Минимальное положение – 13.0 v;
Среднее положение — 13.4 v;
Максимальное положение – 13.7 v.

К сожалению нет электронного «напряжометра», поэтому смотрел по приборной панели. А вот бортовой компьютер почемуто напряжение показывает выше на 0.5 v.

Результат на лицо, я доволен. А вот что я заметил. При работе на холостом ходу моргают все лампочки. Причём с набором оборотом моргать перестают.

В чём дело? Что я мог сделать не так? Или неисправен регулятор? Хотя напрягу выдаёт как положено. Стал думать в чём дело. Собрал вроде всё как положено, ничего сложного там нет. Может когда коротнуло диодный мост дубу дал? В итоге логически пришёл к наиболее вероятному выводу, это хреновая масса, на которую посадил тумблер. Открутил его и посадил на минус аккумулятора.

Price tag: 260 ₽ Mileage: 30000 km

FakeHeader

Comments 33

Несколько лет назад разработал схему РР с термодатчиком, тоже самое что и трёхуровневый, только напряжение меняет в зависимости от температуры автоматически.

Когда создавал свой реле регулятор цель была создать надёжный реле регулятор, который облегчит зимний пуск двигателя, т.к. в мороз приходилось снимать аккумулятор и греть-подзаряжать дома, что было не удобно. Когда сделал, поставил проблема с запуском двигателя в мороз исчезла. более того проявились другие полезные качества. Как то увеличение срока службы аккумулятора. Двигатель стал заводиться с аккумуляторами, которые раньше его не заводили(меньшей ёмкости или старыми-убитыми). более стабильное напряжение.

кто заинтересовался, может у меня заказать.
vk.com/id6807678

Пипец мосту пришел от него(((

Красава дружище))себе поставил и тоже заметил такую шляпу.все мерцает, сегодня переделаю +100500 тебе:)

Какраз регулятор сломался. Спасибо буду ставить)

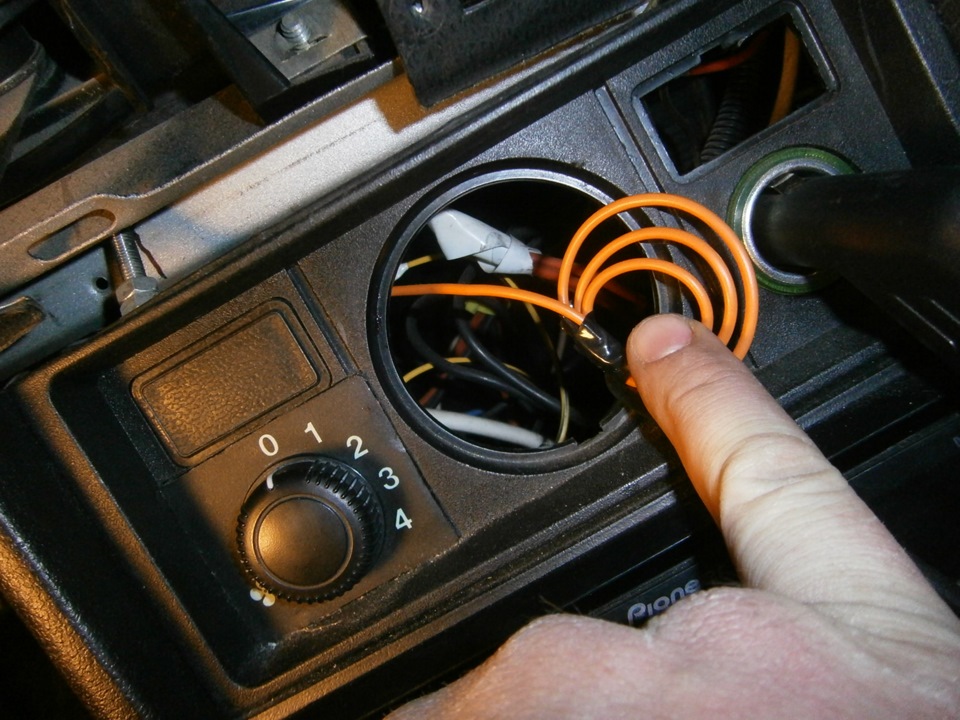

Кстати, удобнее провод выводить через большое отверствие, которое выглядит как круг с прямоугольником. Оно вроде как под W. У нас вывода для этого W нет. На сколько я понимаю схему геннадия, это одна из обмоток генератора (фаза). Это отверствие с правой стороны крышки (если считать что B+ и D c левой) и по вертикали находится между отверствиями под B+ и D.

Понятно. А почему на драйв свою машину не выложишь?

Потому что не люблю фотографировать и фотографироваться. У меня даже фотика нормального нет. Можно взять конечно, но надо еще и помыться, найти место, и ракурс подобрать, фото обработать — заниматься тем чем не люблю. Да и время жалко именно на это. Я лучше с дочей повожусь, или машинкой замусь, или за компом посижу ;-), или посплю =) Да и подому что-то надо делать 😉
Да и не люблю фотоотчеты делать (причина выше — не люблю фоторграфировать).

Сгорел у меня один такой в августе 🙁 Кстати, нехороший человек, тоже моргал свет. Стоял с начала 2010года.
Купил такой-же, но для 10го семейства. Там токосъемник другой. Но мне не бяда, у меня же есть токосъемник 😉
Поставил туда же — на верхний болт крепления правой блок-фары (не нижний как на фото). Все заработало как и прежде, правда моргания нет совсем 😉

А вообще я моргание связывал с тем, что допускал использование в регуляторе схемы ШИМ (широтноимульсного усиления напряжения). Какая там реально схема не знаю. Почему подозревал?
1. Потому что при использовании ШИМ у постоянного напряжения появляется скважность. Т.е. ток идет прямоугольными импульсами, заданной разработчиком схемы, частоты (скорее всего есть определенные рекомендации выбора этой частоты)
2. Сейчас не моргает. Вот и думаю, а ШИМ ли там применяется? 😉

ЗЫ, господа УСТАНОВИВШИЕ, данное Полезное устройство. СЛЕДИТЕ за напряжением бортовой сети! Я этой весной пожег Osram Night Breaker’ы напряжением не менее 16В ((. Хорошо хоть АКБ живая осталась.
ЗЫЫ, полезнее этого регулятора только (по убывающей)
1) ТОРН Адамчука (термооптимизированный регулятор напряжения, супер навороченный)
2) регулятор напряжения от Шеви. Он сам нормально следит за правильным напряжением в бортовой сети. Стоит копейки, по сравнению со ТОРНом, и даже дешевле трехуровника. НО, Внимание, его надо ставить у автэлектрика, если не разбираетесь в геннадие. И ставить так, чтобы, при выходе его из строя, было легко поменять на него же или родной (вдруг в пути, «далеком кишлаке», не будет регулятора от Шеви).

Добавлю сразу, если истерлись щетки, меняйте просто щетки на токосъемнике 😉 Их отдельно в продаже нету. Можно купить дешевый регулятор с такими же щетками, либо выпросить парочку сгоревших регуляторов у автоэлектрика. Только чтобы щетки были нормальной длины, т.е. чтобы торчали не менее 2/3 от новых. Вы же не хотите часто лазить в генадие и паять щетки 🙂

Как вы помните, после установки трехуровневого регулятора возникали проблемы с «проседанием» напряжения под нагрузкой. После этого заменил изношенный ремень генератора, провел полную зарядку батареи, теперь протестируем регулятор еще раз. Думаю, проблема должна уйти.
Для начала, проверяю мультиметром напряжение на клеммах аккумулятора после ночной стоянки.

Оно составляет 12.4 В, что в принципе не плохо для старенькой батареи. Теперь заведем автомобиль и проверим напряжение выдаваемое регулятором при холостом ходе на 3-х его режимах без потребителей.

Как мы видим, и тут все в норме. Оставляем переключатель на максимальном режиме 14.7 В.
Теперь включаем потребители: ближний и дальний свет, противотуманные фары, печку, обогрев заднего стекла, магнитолу.

Напряжение не опускается ниже 12 В, хотя в предыдущем тесте оно опускалось до 11.7 В.
Теперь проверим в режиме движения. На холостом ходу при включенном ближнем свете держится около 14 В.

Снова включаем всех потребителей: на 4-й передаче и скорости 60 км/ч напряжение стабилизировалось и не опускается ниже 13.6 В.

Как мы видим по итогам теста, работа регулятора стала более стабильной, в городском режиме движения аккумулятор при включении всех потребителей даже подзаряжается. Но наблюдения за его работой все же продолжу. После поездки батарея подзарядилась и выдает уже 12.6 В.

Проблемы «недозаряда», как в принципе и «перезаряда» аккумулятора, могут быть вызваны многими причинами, но самая первая и самая распространенная на многих автомобилях (наши ВАЗ здесь не исключение), а также на многих мотоциклах, является выход реле-регулятора генератора из строя. Этот прибор, не смотря на свою компактность, убережет вашу батарею и сделает ее срок службы намного больше. Однако если он выходят из строя, это может просто убить АКБ в считанные недели, поэтому если увидели белые потеки, а также, двигатель не запускает после ночи, даже «не крутит» стартер – самое время проверять реле регулятор вашего автомобиля, а вот как это сделать своими руками, а вам сегодня подробно расскажу …

СОДЕРЖАНИЕ СТАТЬИ

Реле-регулятор – это устройство, которое регулирует ток от генератора автомобиля, не давая перезарядить аккумулятор, уберегая его от перезаряда, губительного для батареи. Таким образом, это устройство намного продлевает срок службы АКБ.

По сути это просто стабилизатор напряжения, который не дает напряжению от генератора превышать порог в 14,5 Вольта, это очень точный прибор и обязательный для всех типов автомобилей. Однако его можно различить на два типа.

Типы реле – регулятора

Если утрировать то видов всего два, но каждый работает по одинаковому принципу, а именно «режет» или увеличивает напряжение до нужного показателя.

• Совмещенный со щеточным узлом. Обычно крепится на сам генератор, в корпусе где находятся щетки, находится и реле-регулятора.

• Отдельный. Обычно крепится на кузове автомобиля, провода идут от генератора на него, а только после на аккумулятор.

Корпуса неразборные и туго и у другого типа (зачастую залиты герметиками или специальными клеями), то есть они не ремонтируются. Если честно то стоят они достаточно дешево, особенно на наши ВАЗ, так что легче купить новый, чем ковырять старый.

Это самые распространенные виды, конечно, раньше были так называемые совмещенные с клеммами, но они не прижились, потому как устройство не очень удобное, поэтому про них рассказывать не буду.

Если ваше реле «накрылось» идет постоянный перезаряд, тогда стоит его менять, однако для начала нужно убедиться что дело именно в нем. Сейчас существуют всего два способа проверки: — не снимая на самом автомобиле, и проверка уже снятого реле. Разберем оба варианта.

Как проверить реле — регулятора не снимая с машины?

Косвенные признаки

Если у вас «регулятор» вышел из строя – вы это очень быстро заметите, особенно если на улице зима и морозы. Дело в том, что будет присутствовать либо «недозаряд» либо перезаряд батареи. При недозаряде – вы попросту не запустите свой автомобиль – приходите на стоянку вставляете ключ, а авто еле – еле крутит двигатель, либо вообще не запускает, иногда гаснут даже лампочки.

При перезаряде – будет происходить практически тоже самое, только поводом будет служить выкипание электролита из банок АКБ. Косвенно можно определить по быстрому уменьшению электролита в банках, и белому налету на аккумуляторе сверху, а также на частях кузова под ним. Стоит уже задуматься и проверить реле регулятора.

Однако это не наш метод, нам нужно убедиться более точно.

Правильный метод

Для этого будем использовать наш вольтметр, нам нужно замерить напряжение на клеммах аккумулятора, при запущенном двигателе. Для начала хочу отметить что при незапущенном двигателе нормальное напряжение должно быть в пределах 12,7В, возможно чуть меньше, но если у вас уже 12В, то АКБ нужно подзаряжать! Или искать причины недозаряда.

• Запускаем двигатель
• Ставим мультиметр на значение до 20 Вольт

• Подсоединяем щупы к клеммам
• Если напряжение примерно в пределах 13,2 – 14В, это нормально.
• Увеличиваем обороты (скажем до 2000 — 2500), напряжение начнет расти, примерно от 13,6 до 14,2 В, это также нормально.
• Далее пробуем на максимальных оборотах (более 3500), напряжение должно быть от 14 до 14,5В, но не больше!

Если у вас есть отклонения, в большую или меньшую сторону, а именно при любых оборотах напряжение так и осталось в 12,7В, или даже упало до 12В, то это говорит о неисправности реле-регулятора.

Также если напряжение выше 14,5В, например – 15 – 16В, опять же неисправен реле-регулятора, нужно менять.

Если быть до конца честным, не всегда неисправность указывает только не реле, зачастую выходит из строя сам генератор. Если «регулятор» находится отдельно, то нужно для начала поменять его, если ничего не поменялось, снимаем генератор и полностью проверяем систему. Если щеточный узел совмещен вместе с реле, то генератор нужно снимать обязательно!

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

• Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
• Откручиваем болт крепления.
• Извлекаем щеточный узел.
• Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Если подключить все в спокойном состоянии, то лампочка просто загорится и будет гореть, это нормально, так как щеточный узел является проводником электричества от вала. Напомню в спокойном состоянии, напряжение на щетках будет примерно 12,7В.

Теперь на зарядном устройстве нам нужно поднимать напряжение, до 14,5 В, лампа будет гореть, но при достижении этого порога она должна погаснуть! То есть 14,5 В это своего рода «отсечка» дальнейшего роста напряжения! Если понизить значение, то лампа опять должна загореться. Тогда ваш реле-регулятора рабочий, он прошел проверку.

В случае если напряжение достигло 15 — 16В, а лампочка горит, это значит реле вышло из строя его нужно заменить! Он не дает «отсечку» и будет способствовать перезаряду АКБ. Вот такая вот простая проверка. Сейчас небольшое видео по теме.

Проверка отдельного реле

Аналогично можно проверить новый тип регулятора, то есть отдельный, здесь процесс проверки намного облегчен. Для примера возьмем модель типа Я112B, они устанавливались на многие отечественные авто раньше (ВАЗ).

Это отдельный элемент, поэтому просто откручиваем его от кузова (бывает и от крышки генератора) и присоединяем к нашему стенду, еще раз хочу напомнить желательно — иметь блок питания на 12В, тогда процесс проверки на много облегчается. Если нет, используем зарядное устройство (с режимами регулировки) и подключаем по нижней схеме.

Проверка такая же, повышаем напряжение до 14,5 В, лампа должна погаснуть, если нет, или отключается при напряжении намного выше – то реле вышло из строя нужна замена.

Старый тип или проверка 591.3702-01

Это совсем старый тип реле, он устанавливался еще на «копейки», а также на многие заднеприводные автомобили. Он также всегда отдельно крепился на кузове, но проверка здесь немного отличается по контактам.

Если взять их маркировку, то их всего два – «67» и «15». Первый контакт «67» — это минус как собственно и корпус реле, а вот «15» — это плюс. Принцип действия такой же, подсоединяем наше зарядное устройство — начинаем проверку, повышаем напряжение до 14,5В, дальше смотрим на лампу. Если отключилась хорошо, нет – плохо, замена.

Есть еще один «лайфхак» – если подключить лампочку, в обход реле регулятора к проводам которые шли на контакты 15 и 67, далее снять с плюсовой клеммы АКБ провод – если мотор не заглох, значит генератор «живой».

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

Как проверить трехуровневый регулятор напряжения генератора ваз

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

Реле должно отключаться при 14,8 В

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что перспектива убить аккумулятор из-за одной небольшой детальки не очень хорошая. Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей.

Типы регуляторов напряжения

Разобравшись с тем, каких типов бывают эти устройства, в чем их особенности и свойства, придет полное понимание проводимых при проверке процедур. Также это даст ответ, по какой схеме, каким способом и как проверять регулятор напряжения генератора.Регуляторы бывают двух типов:

В первом случае имеется в виду, что корпус регулятора совмещен со щеточным узлом непосредственно в корпусе генератора. Во втором случае регулятор представляет собой отдельный узел, который расположен на корпусе машины, в моторном отсеке, и к нему идут провода от генератора, и от него уже тянутся провода к аккумуляторной батарее.

Особенностью регуляторов является то, что их корпуса неразборные. Они, как правило, залиты герметиком или специальной смолой. Да и ремонтировать их особого смысла нет, поскольку стоит аппарат недорого. Поэтому основная проблема в данном ключе состоит в проверке реле регулятора напряжения генератора. Независимо от типа регулятора признаки напряжения будут одни и те же.

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности, ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

• при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
• после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
• яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
• машина перестала нормально заводиться с первого раза;
• постоянно происходит быстрый разряд аккумуляторной батареи;
• при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
• динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
• в некоторых случаях может закипеть аккумуляторная батарея.

Причины отказа реле-регулятора

Причинами выхода регулятора напряжения из строя могут быть:

• короткое замыкание в цепи, в том числе межвитковое замыкание обмотки возбуждения;
• выход из строя выпрямительного моста (пробой диодов);
• переполюсовка или неправильное подключение к выводам аккумулятора;
• проникание влаги в корпус регулятора и/или генератора (например, во время мойки машины или езды в сильный дождь);
• механические повреждения узла;
• естественный износ узла, в том числе, щеток;
• плохое качество непосредственно проверяемого аппарата.

Существует ряд несложных методов проверки регулятора вне зависимости от того, съемный ли этот узел или нет.

Простейший способ проверки регулятора напряжения генератора

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор. Но преимущество данного метода заключается в том, что он прост, и не нужно выполнять демонтаж устройства из машины. Итак, алгоритм проверки регулятора напряжения генератора мультиметром таков:

• Выставить тестер в режим измерения постоянного напряжения на предел около 20 В (зависит от конкретной модели, главное, чтобы он максимально точно показывал значения до 20 В).
• Запустить двигатель.
• Измерить напряжение на клеммах аккумулятора в режиме холостого хода (1000. 1500 об/мин). При исправном регуляторе и генераторе значение должно находиться в пределах 13,2. 14 В.
• Увеличить обороты до значений 2000. 2500 об/мин. В нормальном состоянии электросхемы соответствующее напряжение должно быть около 13,8 (+-) 0,2 В.
• При увеличении оборотов до 3500 об/мин и выше напряжение не должно превышать 14,8 В.

Если в процессе проверки значения напряжения очень отличаются от приведенных, то, скорее всего, у машины неисправен регулятор напряжения. Помните, что напряжение не должно падать ниже 12 В и не должно повышаться более 14,8 В.

Как было указано выше, регулятор может быть отдельный или совмещенный с генератором. В настоящее время практически на всех иномарках, да и на большинстве современных отечественных машин устанавливаются совмещенные реле. Это обусловлено спецификой их работы и экономией места.

Проверка совмещенного реле-регулятора

Проверка регулятора напряжения ВАЗ 2110

Для выполнения соответствующей проверки необходимо собрать схему, приведенную на рисунке. Для этого используются зарядное устройство или блок питания с регулируемой нагрузкой (важно, чтобы с его помощью была возможность регулировать значение напряжение в цепи), лампочку на 12 В (например, от поворотника или фары, мощностью 3. 4 Вт), мультиметр, непосредственно регулятор напряжения (это может быть как от генератора bosch, так и valeo или другой). Используемые для коммутации провода желательно иметь с “крокодилами”.

Если собрать схему, напряжение в которой будет со стандартным значением 12,7 В, то лампочка будет просто светиться. Но если с помощью регулятора напряжения поднять его значение до 14. 14,5 В, то при исправном реле лампочка должна погаснуть. В противном случае регулятор неисправен. То есть, при достижении напряжения в 14. 14,5 В (в зависимости от модели машины и, соответственно, регулятора) и выше лампочка тухнет, а при понижении до такого же уровня вновь загорается.

Важно, чтобы лампочка не тухла, пока подаваемое на регулятор напряжение не достигнет 14 В. В противном случае на холостом ходу генератор не сможет нормально подзаряжать аккумулятор.

Проверка регулятора напряжения ВАЗ 2107

Проверка регулятора напряжения на автомобилях ВАЗ 2108/2109

До 1996 года на машине ВАЗ 2107 с генератором марки 37.3701 устанавливался регулятор напряжения старого образца (17.3702). Процедура проверки приводилась выше. После 1996 года использовался более современный генератор марки Г-222 (стоит интегральный регулятор РН Я112В(В1).

Как видите, алгоритм проверки у всех регуляторов практически одинаков. Разница состоит лишь в значениях отсечки, когда срабатывает реле.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

• отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
• подключить к ней лампочку (исключив из схемы регулятор);
• снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Рекомендации по увеличению срока службы регулятора

Для того чтобы увеличить срок службы регулятора напряжения, необходимо придерживаться нескольких несложных правил, направленных на выполнение профилактических мер. Среди них:

• не допускайте чрезмерного загрязнения генератора, периодически проводите осмотр его состояния, а при необходимости и демонтаж с чисткой агрегата;
• проверяйте натяжку ремня генератора, при необходимости подтягивайте его (самостоятельно или в автосервисе);
• контролируйте состояние обмоток генератора, в частности, не допускайте их потемнения;
• проверяйте контакт на управляющем проводе реле-регулятора, причем как его качество, так и наличие на нем окисления;
• выполняйте периодическую проверку напряжения на аккумуляторной батарее автомобиля с запущенным двигателем.

Соблюдение этих простых правил позволят вам увеличить ресурс и срок эксплуатации как генератора, так и регулятора напряжения автомобиля.

Итоги

В случае, если в процессе проверки вы выяснили, что регулятор вышел из строя, то он подлежит обязательной замене (ремонтные работы как правило не производятся). Главное, не ошибиться при его выборе и приобрести ту деталь, которая подходит именно для вашей машины.

Автомеханик с 20-летним стажем работы по ремонту и обслуживанию автомобилей разных марок. Основное направление: диагностика и механика.

УСТАНОВКА.
Авто у меня ВАЗ 2114 2010 г.в. 8 кл. инж., и генератор у него десяточный на 90 А. Купил на авто рынке у знакомого продовца за 180 грн данный девайс. Номер на мой генератор – 67.3702-02.

С демонтированного старого моста необходимо открутить гайку с болтами с обратной стороны необходимо снять изолятор. Это очень важно!2. установить изолятор в новый диодный мост и установить болт на его место. В случаи если болт в ржавом изношенном состоянии советую его заменить на новый в противном случаи будут потери напряжения. Устанавливаем на место диодный мост и не забываем подключить провод от конденсатора. Далее рекомендую взять и почистить уайсперитом или ацетоном 3 контакта катушки от грязи и пыли и если есть желание слегка зачистить поверхность колец наждачной бумагой или надфилем для лучшего контакта. (В моем случаи они были в ужасном состоянии). Далее вставляем в свои места три провода и притягиваем к диодному мосту тремя винтами с текстолитовыми шайбами.

Все работает как часы, доволен как слон и теперь меня проблемы с АКБ не беспокоят.

Как правило общался с Автоэлектриком и продавцами они утверждают, что именно эти данные трехуровневые регуляторы не ломаются вообще, что может сгореть и испортится так это выпрямительные диодные мосты в генераторах. Всех, у кого перестал работать данныйй тип регулятора рекомендую проверить и прозвонить диодный мост на своем гене.

Поэтому, давайте проведем тест трехуровневого реле-регулятора «Энергомаш» с максимально заявленным выдаваемым напряжением — 14.7 вольт, установленного за место штатного на автомобиль ВАЗ-2107. На автомобиль поставлен новый генератор на 80 А и новая кальциевая аккумуляторная батарея на 60 А, чтобы исключить неправильные показания из-за их неисправности.

Переводим переключатель регулятора в максимальное положение — 14.7 В. Сначала проверим динамику напряжения при прогреве двигателя от -7 до 80℃ без включенных потребителей.

Как мы видим, при прогреве напряжение немного увеличилось, а затем вернулось к номиналу, большой просадки при прогреве не наблюдается, что заметно на штатных регуляторах из-за эффекта термокомпенсации.
Теперь проверим динамику при включении всех имеющихся потребителей на холостом ходу при 900-1000 оборотах двигателя — наблюдается постепенная просадка напряжения из-за нехватки мощности генератора на данных оборотах.

Теперь проверим работу в движении при включенных потребителях — автомобиль движется в городском потоке при 50-60 км/ч на 4-й передаче при средних оборотах двигателя 2000-2500.

Как мы видим, при разгоне и движении на высоких оборотах напряжение держится практически у номинального значения в 14,7 В, имея некоторые колебания на 0,1-0,2 В. При переключении на нейтраль и холостых оборотах оно плавно снижается, а при повышении оборотов снова возвращается до заявленных значений.
Таким образом, можно подвести некоторый итог: регулятор поддерживает заявленный вольтаж на холостых оборотах только при включении небольшого числа потребителей, затем идет просадка вследствие нехватки мощности генератора на низких оборотах. При движении на передаче и высоких оборотах, напряжение возвращается в норму при незначительных колебаниях.
В целом, можно сказать что регулятор полностью выполняет свою работу. Наблюдения будут продолжены…
Небольшое видео:

Пришло время заняться электропитанием в системе автомобиля. Поводы для этого были.
Новый генератор давно напрашивался, особенно сейчас… когда осуществлен переход на впрыск, и куча электроники, которой не в последнюю очередь нужно качественное, и бесперебойное питание!

Изначально, в машине стоял (как и полагается) генератор («гена», «геннадий») на 42А, модель Г221А.
Помню пару лет назад, я в него залез в качестве профилактики: заменил диодный мост, и щетки.

Так и ездил на нем, вплоть до сегодняшнего дня, когда уже на машине стоит и инжектор, и ряд дополнительной электрики… И вот тут-то, гена и начал помирать)
42А встретил инжектор… и его явно не хватало, просадки на холостых уже порой доходили на отметки ниже 12В (о чем своевременно сообщал бортовой комп., своим писком). На холостых, например фары, тускнели.и все начинала подмаргивать в такт оборотам. А с наступлением сибирской, зимы…на «хлипкие плечи» слабенького гены, дополнительно упали: «печка» отопителя, подогрев сидений и обогрев заднего стекла!
И тут стало понятно — «Хватит это терпеть!»:-)

И решено было пойти на покупку нового гены! Гену однозначно надо было брать серии 37.370х, т.к. у меня давно лежит припасенный 3-ёх уровневый регулятор напряжения

И выбор пал на родной, для инжекторной классики гену — КЗАТЭ 73А (Модель 37.3702-03)

Ну и не менее интересная штучка — 3-диапазонный РР от Энергомаша
(Ссылка на него, и где его брал — ТУТ!)

Регулятор был тут же установлен, взамен штатного РР!

И гена был установлен взамен старого!

Ну и все… на этом всё! АГА) Шутка!) далее…

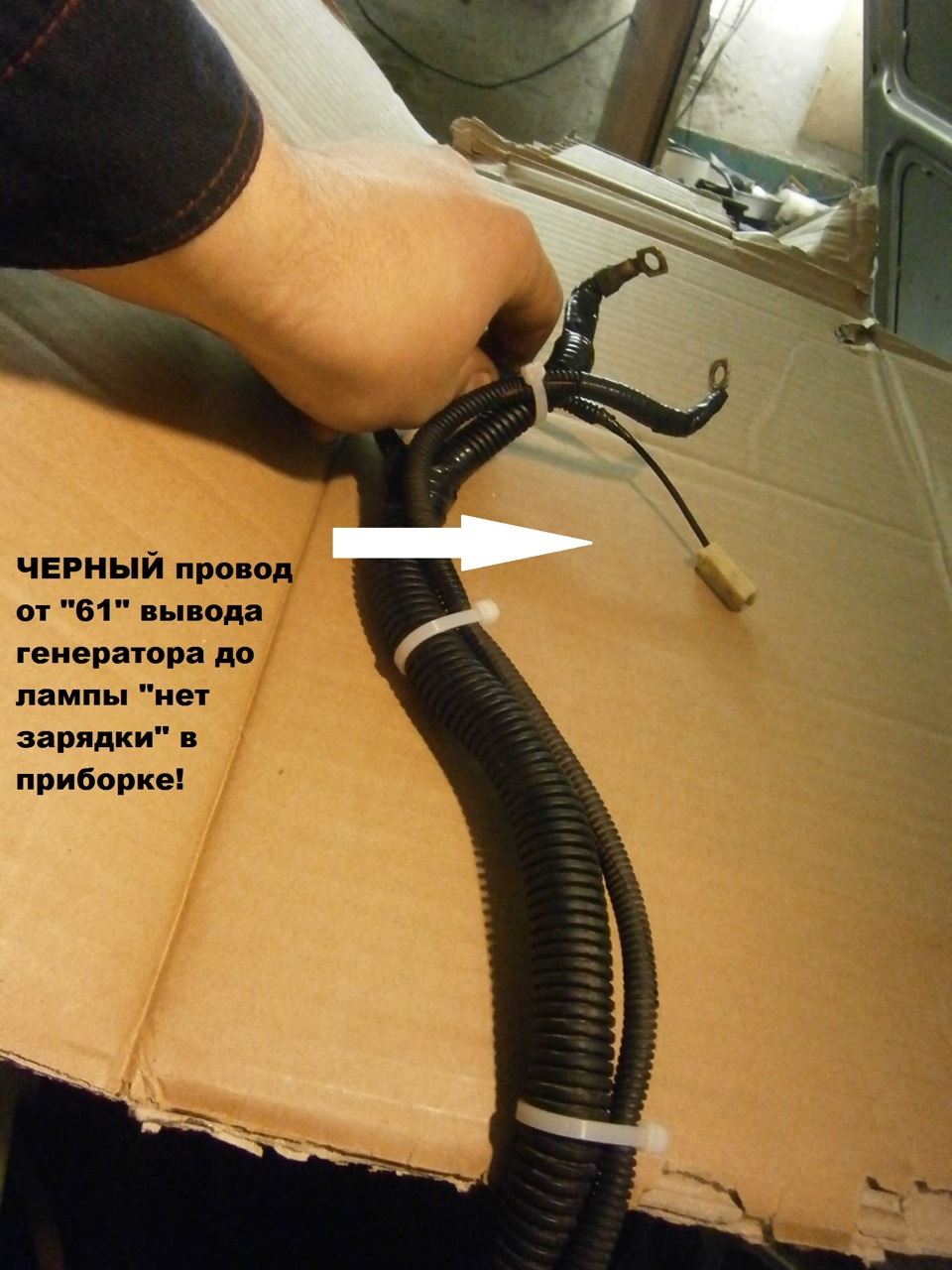

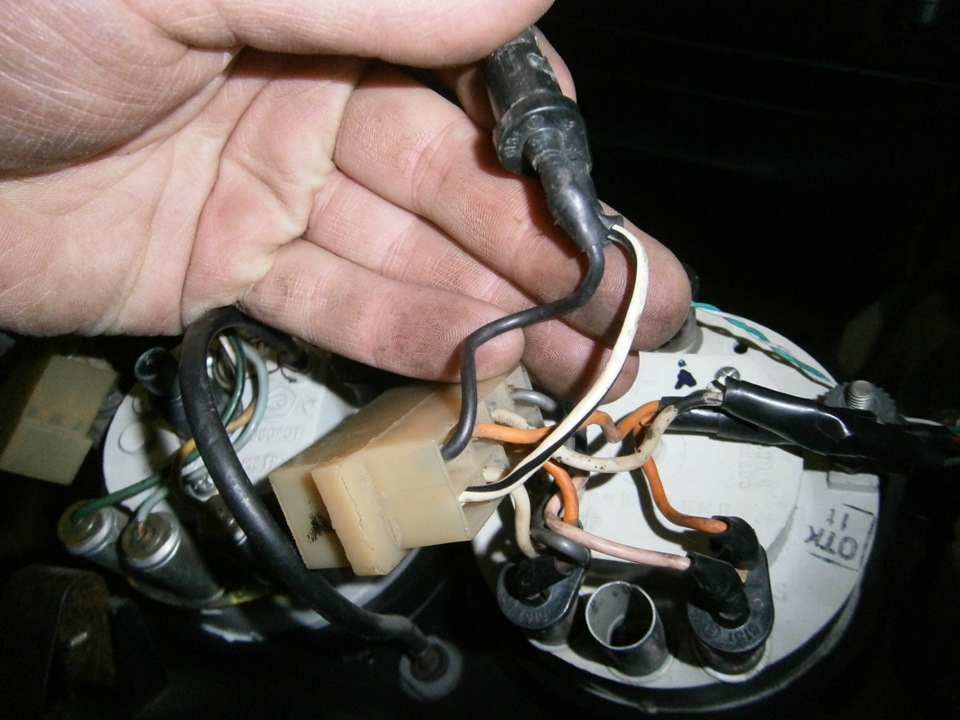

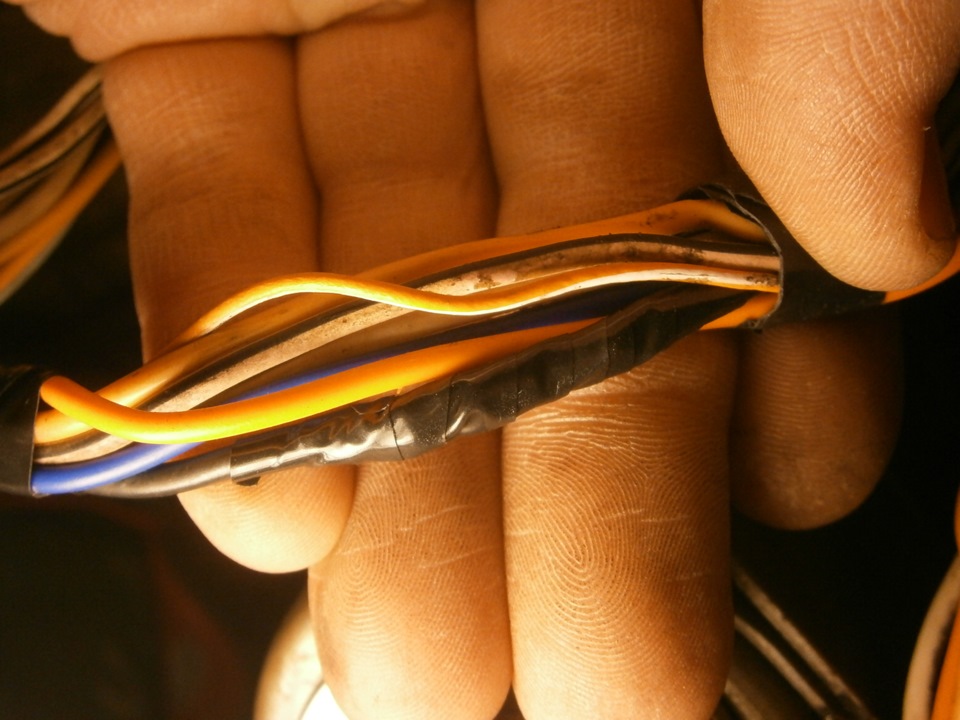

У старого гены — 3 вывода, и к нему идет ряд проводов:

Дело в том, что новый гена, серии 37.370х, устроен немного по-другому. У него иначе происходит начальное возбуждение обмотки, и в связи с этим другая проводка!

Данная серия ген, ставилась в основном на самары-I («зубилы»), а так же на некоторую классику, например на 2105. Взглянем на ее схему, т.к. она ближе к нашей:

Кто немного разбирается в проводке и схемах, увидит, что схема подключения гены — совсем другая!

Самое важное:
— Совсем иначе подключена Лампа Контроля Заряда (ЛКЗ) в приборке!
— Нет необходимости в реле ЛКЗ — PC702!
— Не нужна больше «шоколадка»

В целом, схема не сложная… НО, нужно кое-то передать в проводке и подключении!

Многие, нифига не переделывают, вместо реле РС702 вставляют или обычное, или PC527… сматывают лишние провода и прочий бред… видимо для возможности вернуться снова на 42А:-)

По мне это колхоз! Будем делать, так, как будто с завода на 2106 такой генератор устанавливают!

Такой конкретный, полноценный подход — по мне)

1) первым делом убираем\продаем\выкидывает старое реле ЛКЗ — PC702, и старое реле регулятор…

2) Оранжевый провод, идущий от 9 предохранителя через моторный щит к бывшему РР — выдергиваем в салон — это будет ПЛЮС для лампы ЛКЗ в приборке!

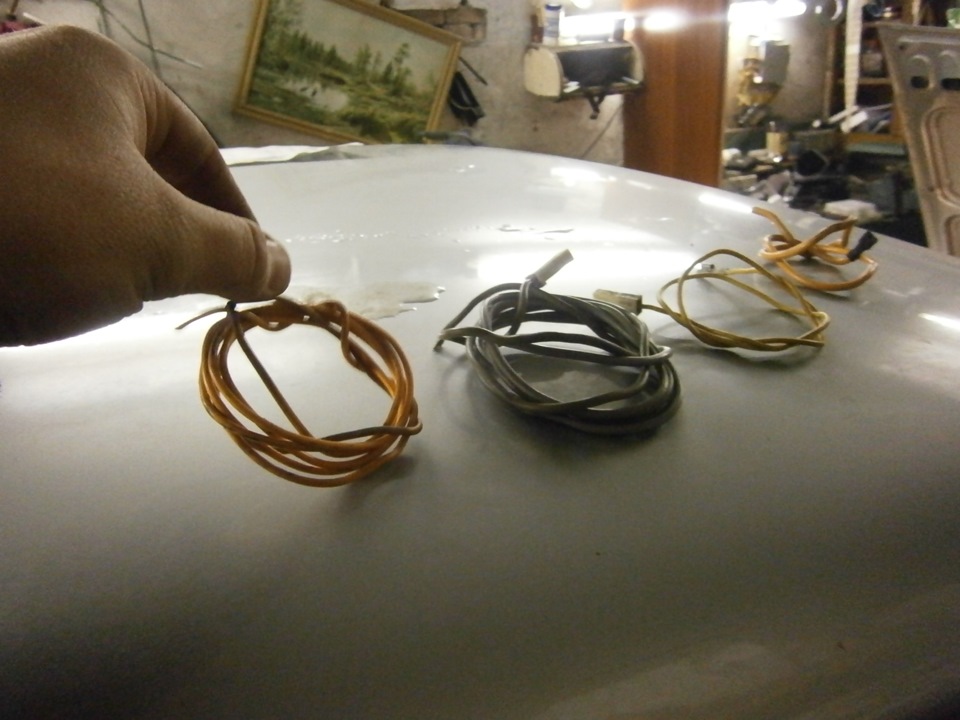

3) Убираем насовсем ЖЕЛТЫЙ провод (от гены до РС702) а также СЕРЫЙ (от гены до старого РР «шоколадки»)

4) Оставшийся ЧЕРНЫЙ провод, что шел раньше на РС702… удлиняем, он будет подключаться на «61» выход гены!

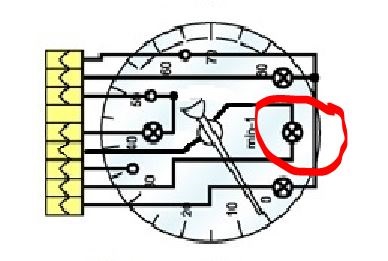

5) Далее, нужно переделать лампу контроля заряда в приборке. Переделать ее подключение.

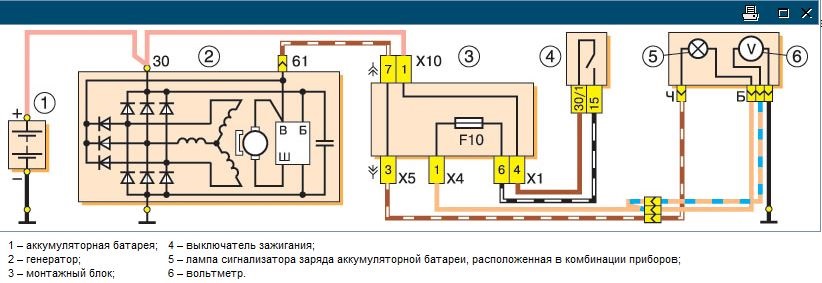

Вот я подрисовал схему, как сделал я:

Тот ЧЕРНЫЙ провод, что сейчас у нас идет от «61» вывода гены, как раз уже приходит на один из контактов лампы (это «минус», когда гена не работает), поэтому остается подвести к ней второй провод — тот ОРАНЖЕВЫЙ, что мы выдернули. удлинить и соединить с лампой. Я это сделал через колодку-фишку, там было место как-раз:

Заметка:
Если вы планируете ставить стрелочный вольтметр, например от 2105 (как это делать буду я), то рекомендую сразу бросить параллельную «ветку» нашего оранжевого провода до него (если с местом определились):

Вот так у меня получился «пучок» к гене:

Подключаем его к гене:

6) Прикручиваем 3-ёх уровневый регулятор:

В принципе, на этом уже можно было закончить, все подключить к гене… все соединить, подключить и запустить. И все работает, ЗАРЯДКА идет! Ура!

**************************
Но не ту-то было… РАДОСТЬ быстро сменили 2 проблемы:

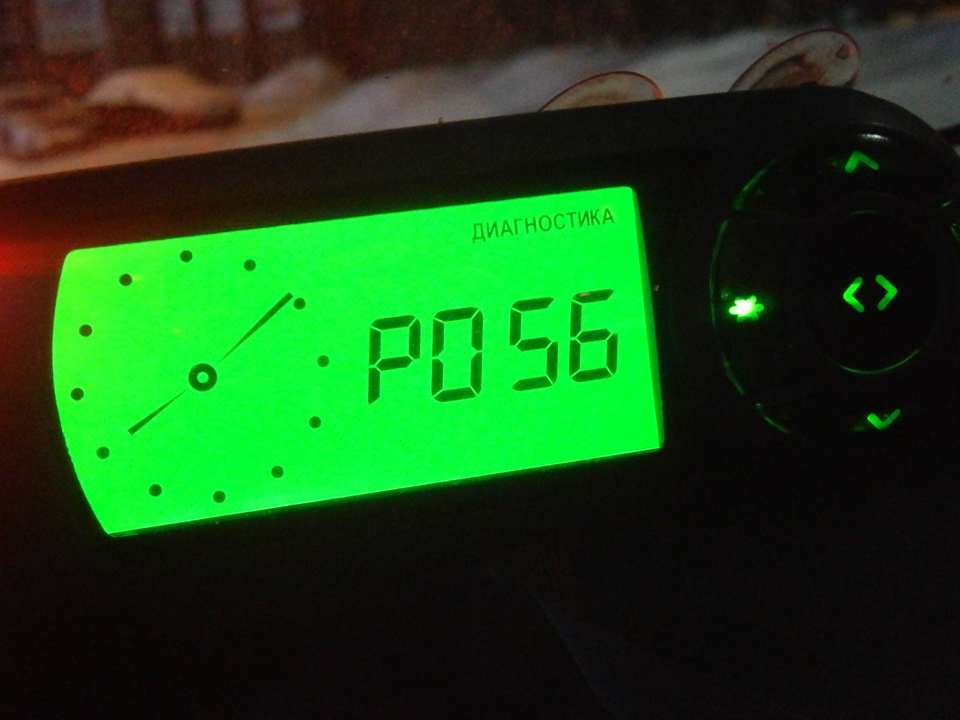

— Загорелся почти сразу ЧЕК — P0560 (Пониженное питание сети)

— При повороте ключа в положение «заглушить», машина — НЕ ГЛОХНЕТ, а продолжает работать еще несколько секунд… и когда глохнет, вся «канаёбится» из-за низких оборотов…

Короче — печальбеда(. Грешил в начале и на реле регулятор, на сигналку… и на много чего еще.

Начал изучать тему, много гуглил… пил кофе, снова много гуглил, и так далее)

Итак, такое происходит почему?!

А потому, что при остановке двигателя, генератор продолжает еще какое-то время крутиться, и вырабатывать ток, в том числе по злополучному 61-ому контакту. На нем остается (плюс), и когда мы обесточиваем поворотом ключа 9 предохранитель, по схеме — питаться он начинает через 61 контакт (через лампу контрольного заряда АКБ). Что в итоге подает напряжение на 15 контакт, от которого запитываются «мозги» ЭБУ в инжекторе (или катушка в карбе)!

И когда напряжение иссякает, и падает… мотор начинает глохнуть, именно в этот момент ЭБУ, успевает зафиксировать низкое напряжение и выкинуть чек P0560!

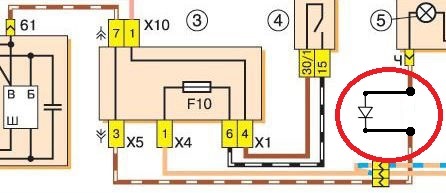

Решение не сложное, нужно сделать то, что сделано во всех машинах, в которых стоит 37-ой генератор — поставить токоограничивающий диод в разрыв «61-ого» вывода и ламы заряда в приобрке!

На масштабных схемах зубил, например его не видно, т.к. лишь схематично изображены соединения Монтажного Блока… но стОит поискать его детальное устройство — там есть диод (-ы)

Ищем подходящий диод. Я взял N4007. Выпаял из старой какой-то платы.

«Разрыв» решил сделать перед колодкой, за приборкой:

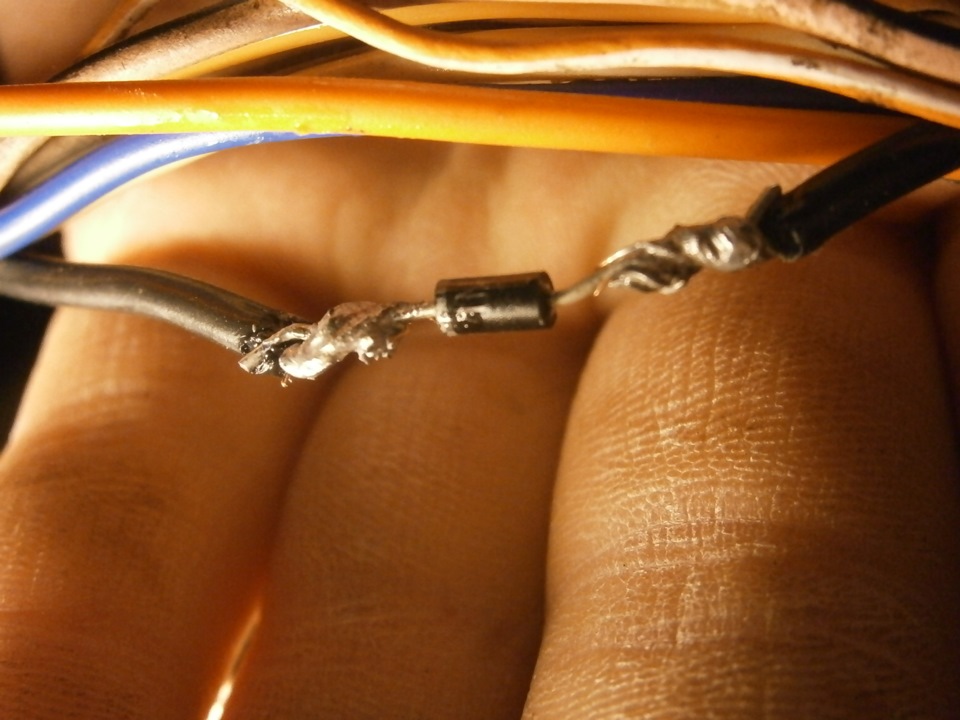

Разрезал черный провод, и впаял туда диод

Всё! Проблемы все решены. Машина глохнет сразу, «чек» не загорается!

Используя показания вольтметра бортовика, замерил итог по напряжению в борт-сети на ХХ(!).

Пощелкал все три уровня регулятора, и вот что вышло:

Что подразумевалось под «нагрузкой»:

— Включены габариты и дальний свет
— Включен вентилятор «печки» на максимум
— Включен подогрев двух передних сидений на максимум
— Включен обогрев заднего стекла
— Включена «аварийка»

Что понравилось, так это то, что показания вольтметра почти замирают… т.е. не изменяются с повышением оборотов при постоянной нагрузке, да и при изменении ее, максимум отклонения скачут на «несколько десятых вольта».

Я так понимаю, это заслуга — Регулятора 3-х режимного. Чему я очень рад)

Всем советую этот регулятор, да и гену помощнее, если много потребителей, да и тем более если инжектор.

Сам сейчас его поставил в режим «MAX», как и рекомендует на сайте производитель… т.к. минусовая температура.

Всем спасибо за внимание! До скорых встреч!

p.s. 2 В следующей записи ставим вольтметр от 2105)

Запчасти

Лада 2106 2001, двигатель бензиновый 1.6 л., 76 л. с., задний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 62

ВСЁ)) Заработал)) скорее всего была плохая масса на генераторе… почухал чуть все места соприкосновения кронштейнов с генератором, протёр обезжиривателем, и зарядка пошла)) спасибо за помощь )

Нет не чёрный… Минус который на самой приборке, у меня например он белочерный ( он у меня с массой звонится )… Я убрал его а на его место сел оранжевый плюс … Или не нужно было его убирать ? Тогда куда на пробирке кидать оранжевый?

Михаил, ты запутанно пишешь…и видимо без понимания «предмета». мне сложно понять тебя.

Я выше, в статье — очень подробно все расписал как перейти со сток подключения проводки 42А генератора, на правильную проводку генератора 37-ой серии…
Основная задача — подключить 61 выход.
61 выход — это масса, когда генератор не работает. От него провод идет на первый контакт лампочки (это будет минус) + (надо не забыть поставить диод между 61 и лампочкой), второй контакт к лампочки нужно подвести плюс от зажигания (удобно использовать, как раз — этот оранжевый провод, который раньше на старый РР шел) выдернуть его в салон, и подцепить ко второму контакту лампочку — это будет ПЛЮС.
Получается, раз у нас есть плюс и минус на лампочку — значит она будет гореть при ВКЛЮЧЕННОМ ЗАЖИГАНИИ и ЗАГЛУШЕННОМ ДВИГАТЕЛЕ (пропускать ток на 61 контакт, чтобы пошло возбуждение) и одновременно говоря — «ЗАРЯДКИ НЕТ, ГЕНА НЕ РАБОТАЕТ»
Как только генератор закрутится (когда двигатель заведется), и генератор начнет выдавать напругу, на 61 контакте появиться ПЛЮС…и лампочка понятное дело — погаснет, говоря нам- «ВСЕ ОК ЧУВАК! ЗАРЯДКА ЕСТЬ!»

Если ты до сих пор, прочтя это не понял — обратись к электрику.

именно так я вчера и сделал, единственное не ставил диод, так как у меня карбюратор и как я понял он мне не особо нужен… т.е. у меня такой же процесс работы лампы как ты описал… НО… сейчас я поставил заводской РР с этого генератора и у меня получилась такая картина — завел машину => лампа тухнет вроде бы так и должно быть, но когда я мерею напряжение на клемах АКБ мультик показывает 13 В и не больше (увеличение оборотов никаких результатов не даёт ), а если скинуть минусовую клему и поставить обратно то напряжение становится 13,9 В ( все это без каких либо дополнительных нагрузок, только двигатель )

после чего я пробовал ставить мультик на замер тока на минусовой клеме ( на клему «- » АКБ я подключал красный щуп мультиметра, на клему которая одевается на минус АКБ я ставил черную клему мультиметра. т.е. цепь собрана через амперметр ). Ток показывает положительный => значит заряд идёт… но когда я включаю ближний свет то мультик показывает что 10 ампер выходит из АКБ т.е. генератор не выдает нужный ток и идёт разряд АКБ… (как говорилось раньше тут тоже поднятие оборотов ни каких результатов не дало… заряда нет )

что я сделал дальше… я отключил свет, заряд опять появился… подсосом поднял обороты до 2000… смотрю на амперметр — заряд идёт. включаю ближний и только теперь пошел заряд… но опять же если сбросить обороты на холостые то заряд естественно не идёт и даже повторное поднятие оборотов не даёт никаких результатов

так вот возникает несколько вопросов :

1) почему когда заводишь авто напряжение 13в и увеличивается до 13,8в только снятием минусовой клемы с АКБ

2) почему если заранее не поднять обороты то нет заряд под нагрузкой

3) почему поднятие оборотов не даёт изменений

Михаил, ты запутанно пишешь…и видимо без понимания «предмета». мне сложно понять тебя.

Я выше, в статье — очень подробно все расписал как перейти со сток подключения проводки 42А генератора, на правильную проводку генератора 37-ой серии…
Основная задача — подключить 61 выход.
61 выход — это масса, когда генератор не работает. От него провод идет на первый контакт лампочки (это будет минус) + (надо не забыть поставить диод между 61 и лампочкой), второй контакт к лампочки нужно подвести плюс от зажигания (удобно использовать, как раз — этот оранжевый провод, который раньше на старый РР шел) выдернуть его в салон, и подцепить ко второму контакту лампочку — это будет ПЛЮС.
Получается, раз у нас есть плюс и минус на лампочку — значит она будет гореть при ВКЛЮЧЕННОМ ЗАЖИГАНИИ и ЗАГЛУШЕННОМ ДВИГАТЕЛЕ (пропускать ток на 61 контакт, чтобы пошло возбуждение) и одновременно говоря — «ЗАРЯДКИ НЕТ, ГЕНА НЕ РАБОТАЕТ»
Как только генератор закрутится (когда двигатель заведется), и генератор начнет выдавать напругу, на 61 контакте появиться ПЛЮС…и лампочка понятное дело — погаснет, говоря нам- «ВСЕ ОК ЧУВАК! ЗАРЯДКА ЕСТЬ!»

Если ты до сих пор, прочтя это не понял — обратись к электрику.

А на трёх уровневом реле погда заводишь авто в любом положении показывал 12,3 в

Смотри, я убрал минус с лампы а на его место поставил оранжевый плюс… так?

Я не понимаю, где информация, что нужно убирать черный (минус) с лампы?!

Единственное что я не делал лампу с 61 контактом гены
У меня стоит пяти контактное реле сопротивление катушки 40 Ом… Я не понял куда подключать оранжевый провод от старого РР

Надо делать по-нормальному, как с заводу для этого гены (37-ой серии) рекомендуется, через лампочку и диод…а не колхоз в видео 5-ти контактного реле…а потом уже смотреть, какие проблемы будут (если будут)

Как так не поняли про оранжевый провод? А статью мою читали выше?! все черным по-белому расписал:

«2) Оранжевый провод, идущий от 9 предохранителя через моторный щит к бывшему РР — выдергиваем в салон — это будет ПЛЮС для лампы ЛКЗ в приборке!»

вопрос. поставил сей генератор с этим реле и появилась такая проблема: без нагрузки напряжение в норме ( соответствует напряжению заданном на РР ) но как только включаешь ближний свет(любую другую нагрузку), то напряжение падает до 12-12,3… при отключении нагрузки напряжение возрастает только минуты через 2, газуй не газуй — ноль эмоций, пробовал менять сам РР, не спасло… сегодня хочу попробовать поставить заводской РР и посмотреть как с ним. генератор новый, РР новое. кто что думает — подскажите

Отличная инструкция, буду внедрять себе))). Извините за дурной вопрос но произошла неприятность а в схемах я не очень соображаю. Родной гена на 42А у меня сегодня погиб, а только вчера заказал с 12в РР трехуровневый и придет он только после праздников, а машинка нужна позарез. Подскажите пожалуйста, если поставить так без переделок и подсоединить только 30 выход с гены а 61 не подсоединять(он ведь только на лампу идет) будет ли зарядка и не сгорит ли чего, РР у него встроенный на щетках стоит. Гена послабже на 55А, а сзади точно такой же как ваш.

Спасибо.
Нет, работать не будет генератор. Потому что, 61 выход, является своеобразным — «пускачем», т.е. если на него не подавать «+» во время запуска машины, генератор не заработает… а как только заработает, то на 61 выходе появляется — тоже «плюс», и поэтому лампочка на панели гаснет (т.е. у нее на контактах оба плюса)

Блин вот это поворот, он с него возбуждается выходит. А если на 61 + с зажигания подать не загорится чего?

Я думаю, это плохая идея) .т.к. на генераторе, на 61-ом выходе когда он не работает — «минус». если вы подаете в этот момент — «плюс», получается КЗ.

В чем проблема повесить простенькую лампочку, с торчащими проводами… один конец на 61 выход, другой на «плюс от зажигания»

Да проблемы нет никакой, просто никак не дойдет принцип его работы))), теперь дошло, спасибо огромное, пойду лечить маленькую.

Всем привет. Многие драйвовчане себе ставят трёхуровневый регулятор напряжения вот и я себе решил прикупить. Вещь очень полезная, особенно в морозы или когда аккумулятор начинает умирать. На природе когда гоняешь музыку, то тоже полезная штука. Или например кто редко и ненадолго выезжает, и машина стоит на сигнализации, тоже способ как следует подзарядить.

Моему аккумулятору уже 3 года, стоит с завода, тем не менее проблем с ним незнаю. Ниразу его не заряжал и ниразу он меня пока не подводил. Но например в ливень когда много всего включено напряжение проседает и ехать в пробке некомфортно. Но всё равно решил купить этот девайс, вполне может оказаться полезной в нужное время.

Перед тем как что-то начать делать скидываем минус с аккумулятора. Я же зная это – скинуть забыл, полез откручивать и что-то коротнуло. К счастью обошлось без каких-либо последствий.

Для начала отгибаем резиновый защитный чехол откручиваем гайку и снимаем клеммы В+. Также отсоединяем колодку D.

Трёхуровневый регулятор напряжения. Включены обогрев зеркал и заднего стекла, ближний свет, вентилятор в 3-м положении.
Минимальное положение – 13.0 v;
Среднее положение — 13.4 v;
Максимальное положение – 13.7 v.

К сожалению нет электронного «напряжометра», поэтому смотрел по приборной панели. А вот бортовой компьютер почемуто напряжение показывает выше на 0.5 v.

Результат на лицо, я доволен. А вот что я заметил. При работе на холостом ходу моргают все лампочки. Причём с набором оборотом моргать перестают.

В чём дело? Что я мог сделать не так? Или неисправен регулятор? Хотя напрягу выдаёт как положено. Стал думать в чём дело. Собрал вроде всё как положено, ничего сложного там нет. Может когда коротнуло диодный мост дубу дал? В итоге логически пришёл к наиболее вероятному выводу, это хреновая масса, на которую посадил тумблер. Открутил его и посадил на минус аккумулятора.

Price tag: 260 ₽ Mileage: 30000 km

FakeHeader

Comments 33

Несколько лет назад разработал схему РР с термодатчиком, тоже самое что и трёхуровневый, только напряжение меняет в зависимости от температуры автоматически.

Когда создавал свой реле регулятор цель была создать надёжный реле регулятор, который облегчит зимний пуск двигателя, т.к. в мороз приходилось снимать аккумулятор и греть-подзаряжать дома, что было не удобно. Когда сделал, поставил проблема с запуском двигателя в мороз исчезла. более того проявились другие полезные качества. Как то увеличение срока службы аккумулятора. Двигатель стал заводиться с аккумуляторами, которые раньше его не заводили(меньшей ёмкости или старыми-убитыми). более стабильное напряжение.

вот видео как работает,

Пипец мосту пришел от него(((

Красава дружище))себе поставил и тоже заметил такую шляпу.все мерцает, сегодня переделаю +100500 тебе:)

Какраз регулятор сломался. Спасибо буду ставить)

Кстати, удобнее провод выводить через большое отверствие, которое выглядит как круг с прямоугольником. Оно вроде как под W. У нас вывода для этого W нет. На сколько я понимаю схему геннадия, это одна из обмоток генератора (фаза). Это отверствие с правой стороны крышки (если считать что B+ и D c левой) и по вертикали находится между отверствиями под B+ и D.

Понятно. А почему на драйв свою машину не выложишь?

Потому что не люблю фотографировать и фотографироваться. У меня даже фотика нормального нет. Можно взять конечно, но надо еще и помыться, найти место, и ракурс подобрать, фото обработать — заниматься тем чем не люблю. Да и время жалко именно на это. Я лучше с дочей повожусь, или машинкой замусь, или за компом посижу ;-), или посплю =) Да и подому что-то надо делать ��
Да и не люблю фотоотчеты делать (причина выше — не люблю фоторграфировать).

Сгорел у меня один такой в августе �� Кстати, нехороший человек, тоже моргал свет. Стоял с начала 2010года.
Купил такой-же, но для 10го семейства. Там токосъемник другой. Но мне не бяда, у меня же есть токосъемник ��
Поставил туда же — на верхний болт крепления правой блок-фары (не нижний как на фото). Все заработало как и прежде, правда моргания нет совсем ��

А вообще я моргание связывал с тем, что допускал использование в регуляторе схемы ШИМ (широтноимульсного усиления напряжения). Какая там реально схема не знаю. Почему подозревал?
1. Потому что при использовании ШИМ у постоянного напряжения появляется скважность. Т.е. ток идет прямоугольными импульсами, заданной разработчиком схемы, частоты (скорее всего есть определенные рекомендации выбора этой частоты)
2. Сейчас не моргает. Вот и думаю, а ШИМ ли там применяется? ��

ЗЫ, господа УСТАНОВИВШИЕ, данное Полезное устройство. СЛЕДИТЕ за напряжением бортовой сети! Я этой весной пожег Osram Night Breaker’ы напряжением не менее 16В ((. Хорошо хоть АКБ живая осталась.
ЗЫЫ, полезнее этого регулятора только (по убывающей)
1) ТОРН Адамчука (термооптимизированный регулятор напряжения, супер навороченный)
2) регулятор напряжения от Шеви. Он сам нормально следит за правильным напряжением в бортовой сети. Стоит копейки, по сравнению со ТОРНом, и даже дешевле трехуровника. НО, Внимание, его надо ставить у автэлектрика, если не разбираетесь в геннадие. И ставить так, чтобы, при выходе его из строя, было легко поменять на него же или родной (вдруг в пути, «далеком кишлаке», не будет регулятора от Шеви).

Добавлю сразу, если истерлись щетки, меняйте просто щетки на токосъемнике �� Их отдельно в продаже нету. Можно купить дешевый регулятор с такими же щетками, либо выпросить парочку сгоревших регуляторов у автоэлектрика. Только чтобы щетки были нормальной длины, т.е. чтобы торчали не менее 2/3 от новых. Вы же не хотите часто лазить в генадие и паять щетки ��

Как вы помните, после установки трехуровневого регулятора возникали проблемы с «проседанием» напряжения под нагрузкой. После этого заменил изношенный ремень генератора, провел полную зарядку батареи, теперь протестируем регулятор еще раз. Думаю, проблема должна уйти.
Для начала, проверяю мультиметром напряжение на клеммах аккумулятора после ночной стоянки.

Оно составляет 12.4 В, что в принципе не плохо для старенькой батареи. Теперь заведем автомобиль и проверим напряжение выдаваемое регулятором при холостом ходе на 3-х его режимах без потребителей.

Как мы видим, и тут все в норме. Оставляем переключатель на максимальном режиме 14.7 В.
Теперь включаем потребители: ближний и дальний свет, противотуманные фары, печку, обогрев заднего стекла, магнитолу.

Напряжение не опускается ниже 12 В, хотя в предыдущем тесте оно опускалось до 11.7 В.
Теперь проверим в режиме движения. На холостом ходу при включенном ближнем свете держится около 14 В.

Снова включаем всех потребителей: на 4-й передаче и скорости 60 км/ч напряжение стабилизировалось и не опускается ниже 13.6 В.

Как мы видим по итогам теста, работа регулятора стала более стабильной, в городском режиме движения аккумулятор при включении всех потребителей даже подзаряжается. Но наблюдения за его работой все же продолжу. После поездки батарея подзарядилась и выдает уже 12.6 В.

Для начала определение

Реле-регулятор – это устройство, которое регулирует ток от генератора автомобиля, не давая перезарядить аккумулятор, уберегая его от перезаряда, губительного для батареи. Таким образом, это устройство намного продлевает срок службы АКБ.

По сути это просто стабилизатор напряжения, который не дает напряжению от генератора превышать порог в 14,5 Вольта, это очень точный прибор и обязательный для всех типов автомобилей. Однако его можно различить на два типа.

Типы реле – регулятора

• Совмещенный со щеточным узлом. Обычно крепится на сам генератор, в корпусе где находятся щетки, находится и реле-регулятора.

• Отдельный. Обычно крепится на кузове автомобиля, провода идут от генератора на него, а только после на аккумулятор.

Корпуса неразборные и туго и у другого типа (зачастую залиты герметиками или специальными клеями), то есть они не ремонтируются. Если честно то стоят они достаточно дешево, особенно на наши ВАЗ, так что легче купить новый, чем ковырять старый.

Это самые распространенные виды, конечно, раньше были так называемые совмещенные с клеммами, но они не прижились, потому как устройство не очень удобное, поэтому про них рассказывать не буду.

Как проверить реле — регулятора не снимая с машины?

При перезаряде – будет происходить практически тоже самое, только поводом будет служить выкипание электролита из банок АКБ. Косвенно можно определить по быстрому уменьшению электролита в банках, и белому налету на аккумуляторе сверху, а также на частях кузова под ним. Стоит уже задуматься и проверить реле регулятора.

Однако это не наш метод, нам нужно убедиться более точно.

Для этого будем использовать наш вольтметр, нам нужно замерить напряжение на клеммах аккумулятора, при запущенном двигателе. Для начала хочу отметить что при незапущенном двигателе нормальное напряжение должно быть в пределах 12,7В, возможно чуть меньше, но если у вас уже 12В, то АКБ нужно подзаряжать! Или искать причины недозаряда.

• Запускаем двигатель
• Ставим мультиметр на значение до 20 Вольт

• Подсоединяем щупы к клеммам
• Если напряжение примерно в пределах 13,2 – 14В, это нормально.
• Увеличиваем обороты (скажем до 2000 — 2500), напряжение начнет расти, примерно от 13,6 до 14,2 В, это также нормально.
• Далее пробуем на максимальных оборотах (более 3500), напряжение должно быть от 14 до 14,5В, но не больше!

Если у вас есть отклонения, в большую или меньшую сторону, а именно при любых оборотах напряжение так и осталось в 12,7В, или даже упало до 12В, то это говорит о неисправности реле-регулятора.

Также если напряжение выше 14,5В, например – 15 – 16В, опять же неисправен реле-регулятора, нужно менять.

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Если подключить все в спокойном состоянии, то лампочка просто загорится и будет гореть, это нормально, так как щеточный узел является проводником электричества от вала. Напомню в спокойном состоянии, напряжение на щетках будет примерно 12,7В.

Проверка отдельного реле

Аналогично можно проверить новый тип регулятора, то есть отдельный, здесь процесс проверки намного облегчен. Для примера возьмем модель типа Я112B, они устанавливались на многие отечественные авто раньше (ВАЗ).

Это отдельный элемент, поэтому просто откручиваем его от кузова (бывает и от крышки генератора) и присоединяем к нашему стенду, еще раз хочу напомнить желательно — иметь блок питания на 12В, тогда процесс проверки на много облегчается. Если нет, используем зарядное устройство (с режимами регулировки) и подключаем по нижней схеме.

Проверка такая же, повышаем напряжение до 14,5 В, лампа должна погаснуть, если нет, или отключается при напряжении намного выше – то реле вышло из строя нужна замена.

Старый тип или проверка 591.3702-01

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

Трехуровневый регулятор напряжения Энергомаш. Тестируем

Штатные реле отечественных генераторов настроены на регулирование напряжения в бортовой сети автомобиля в пределах 13,8-14,2 Вольт, чего вполне хватает для поддержания заряда малосурьмянистых батарей. Однако, постепенно их начинают вытеснять т.н. кальциевые батареи, которые более устойчивы к высокому напряжению, но очень "не любят" хронические недозаряды. Это становится особенно актуальным в зимний период, когда выдаваемые генератором 14,2 В являются уже недостаточными — необходимо до 14,6 В для того, чтобы холодная батарея начала лучше принимать заряд.

Поэтому, давайте проведем тест трехуровневого реле-регулятора "Энергомаш" с максимально заявленным выдаваемым напряжением — 14.7 вольт, установленного за место штатного на автомобиль ВАЗ-2107. На автомобиль поставлен новый генератор на 80 А и новая кальциевая аккумуляторная батарея на 60 А, чтобы исключить неправильные показания из-за их неисправности.

Переводим переключатель регулятора в максимальное положение — 14.7 В. Сначала проверим динамику напряжения при прогреве двигателя от -7 до 80℃ без включенных потребителей.

Как мы видим, при прогреве напряжение немного увеличилось, а затем вернулось к номиналу, большой просадки при прогреве не наблюдается, что заметно на штатных регуляторах из-за эффекта термокомпенсации.
Теперь проверим динамику при включении всех имеющихся потребителей на холостом ходу при 900-1000 оборотах двигателя — наблюдается постепенная просадка напряжения из-за нехватки мощности генератора на данных оборотах.

Теперь проверим работу в движении при включенных потребителях — автомобиль движется в городском потоке при 50-60 км/ч на 4-й передаче при средних оборотах двигателя 2000-2500.

Как мы видим, при разгоне и движении на высоких оборотах напряжение держится практически у номинального значения в 14,7 В, имея некоторые колебания на 0,1-0,2 В. При переключении на нейтраль и холостых оборотах оно плавно снижается, а при повышении оборотов снова возвращается до заявленных значений.
Таким образом, можно подвести некоторый итог: регулятор поддерживает заявленный вольтаж на холостых оборотах только при включении небольшого числа потребителей, затем идет просадка вследствие нехватки мощности генератора на низких оборотах. При движении на передаче и высоких оборотах, напряжение возвращается в норму при незначительных колебаниях.
В целом, можно сказать что регулятор полностью выполняет свою работу. Наблюдения будут продолжены…
Небольшое видео:
