Замена сцепления и заднего сальника коленвала

Пришло время менять задний сальник коленвала, так как колокол на КПП был в масле со стороны двигателя! Машинка на родном заводском сальнике от катала 71тыс.км за 25 лет )).

В масленых подтёках С другой стороны масленых подтёках

С отцом подумали и решили что нам нужно для этой работы. Продумали что попутно можно ещё поменять и все задуманное приобрели как всегда через интернет на сайте detali.zp.ua.
Что было куплено ниже:
1) Задний сальник коленвала Corteco (1201143В)
2) Комплект сцепления Valeo (VL 003495)
3) Сапун КПП (21010-1700020)
4) Пыльник вилки сцепления БРТ (кораблик) (2101-1601211Р)
5) Пыльник кулисы КПП внутрений (210101703096)
6) Датчик заднего хода 4 ступицей (ВК415)
6) Прокладка задней крышки колен вала!
7) Толкатель вилки сцепления в сборе (2101-160252000) Попутно поменяли так как на старом был порван пыльник!

Все выше изложенное было заказано и доставлено Новой почтой цена доставка 45 грн.

На следующий день приступили к работе!
Сам процесс замены не сложный, просто немного трудноват.
1) Отключили аккумулятор и сняли что бы он нам не мешал.
2) Снимаем стартер.
3) Снимаем приёмную трубу глушителя и отсоединяем резонатор!
4) Снимаем карданный вал (Мы снимали кардан со стороны КПП не откручивая эластичную муфту, так как она новая и была бы проблема её назад поставить. Получается что сняли кардан с эластичной муфты стянули его сошлицов)

Доступ к КПП у нас уже есть!
1) Отключили задний ход от КПП, и привод спидометра
2) Снимаем рабочий цилиндр сцепления, и заворачиваем его в сторону, что бы не мешал!
3) И приступили к разборке салона, снятие бороды, поднятие ковролина, так что был доступ к КПП
4) Ну и потом снимаем КПП!

День второй. Снять коробку скоростей ума много не нужно).Главное это открутить верхних два болта, для этого нужно иметь длинный вороток, ну а дальше дело 5-ти минут.

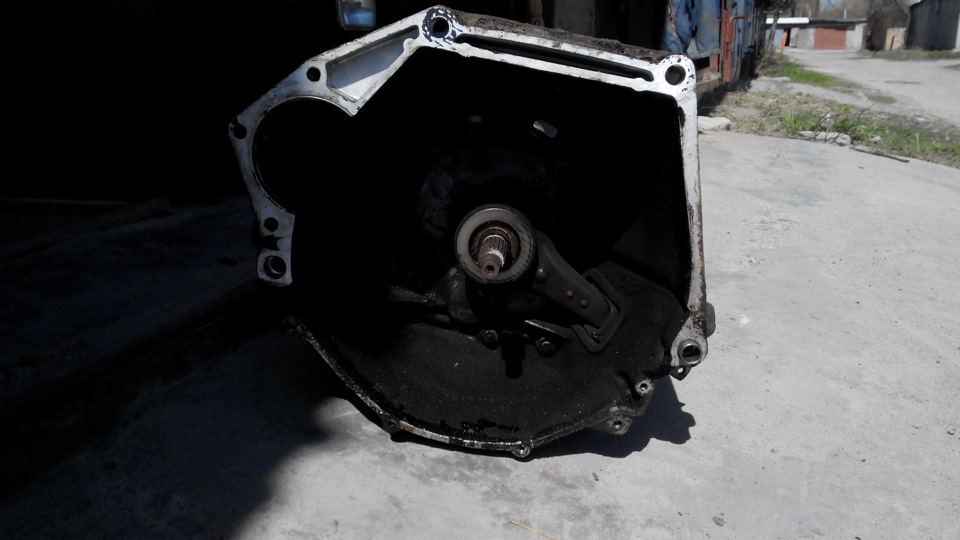

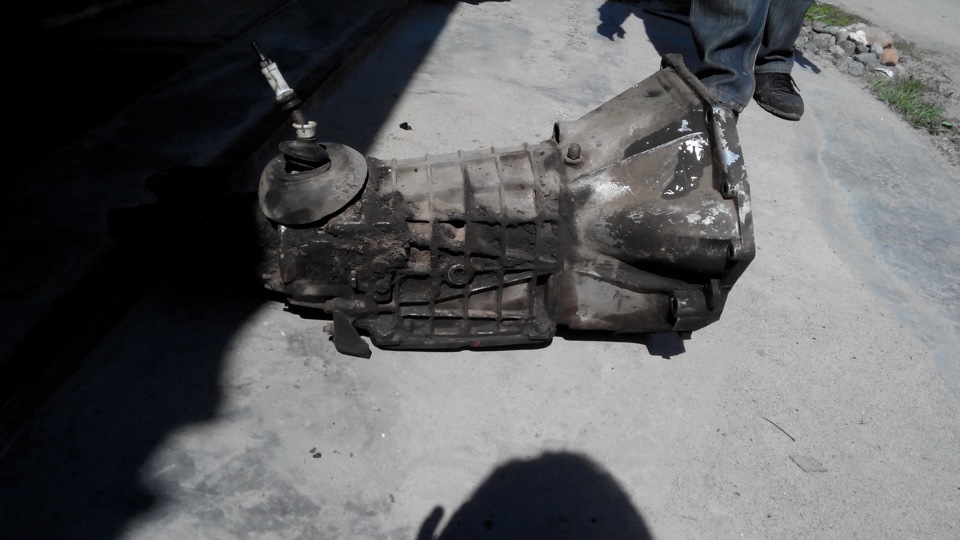

Снял КПП весь колокол в саже от сцепления ну и конечно же в масле Грязная КПП! первое снятие за 25 лет! ))

Приступили к снятию корзины сцепления и ведомого диска

Доступ к корзине сцепления

Сняли корзину и ведомый диск, решили сразу менять сцепление. Конечно можно ещё покататься, но как то не хочется например зимой в мороз ползать под машиной что бы его поменять, или где-то на трассе, по этому будем устанавливать новое VALEO.

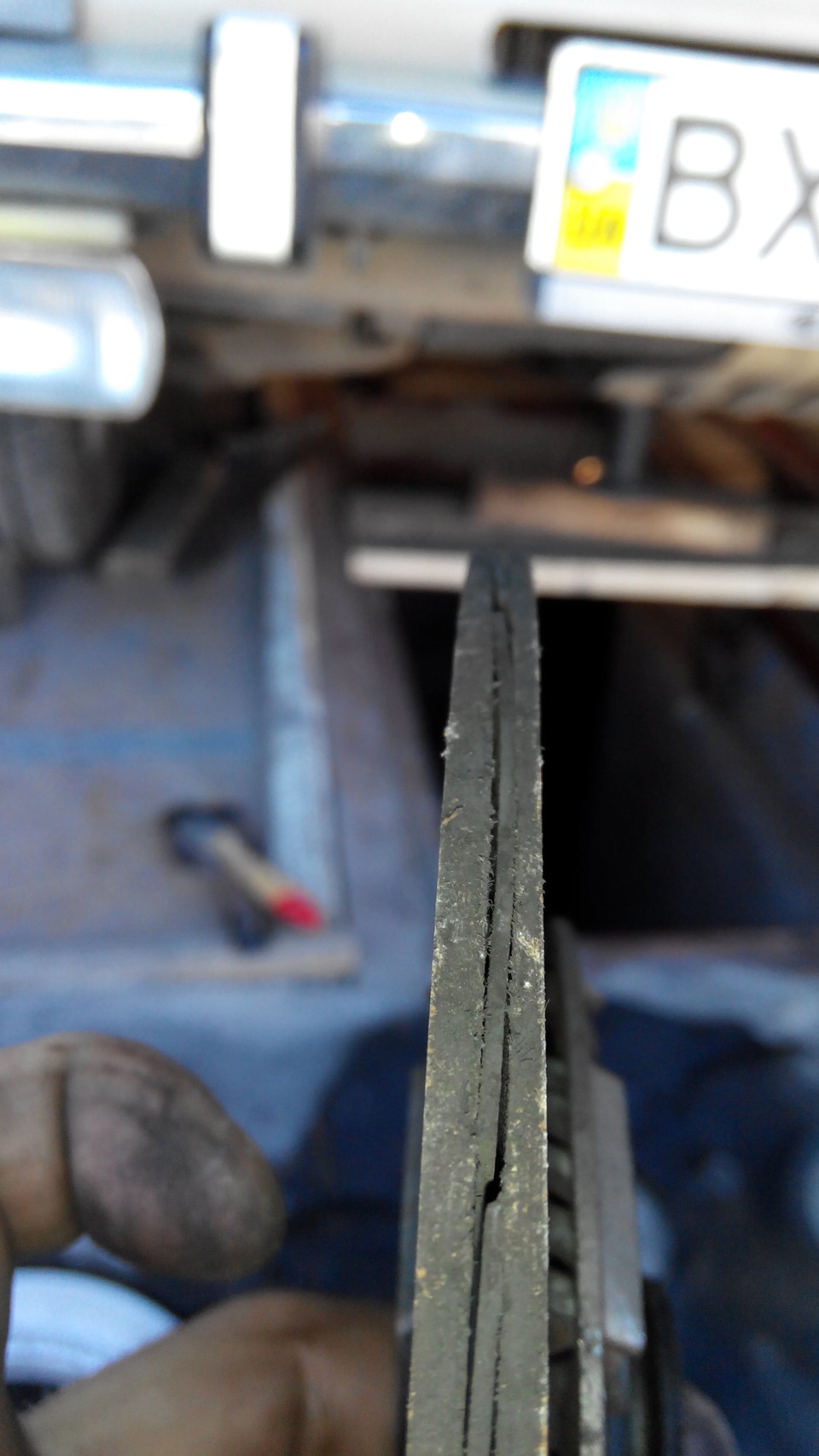

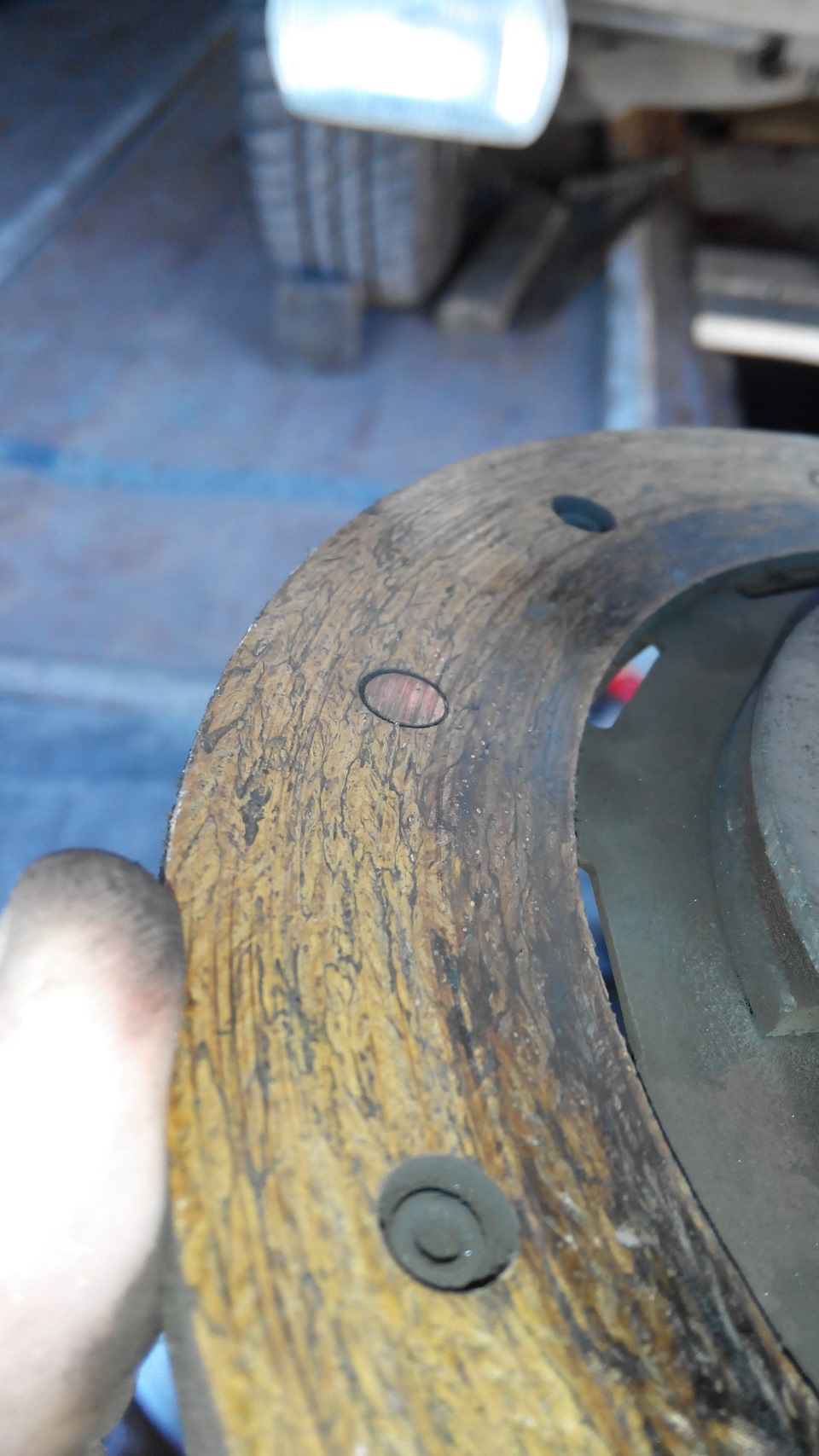

Фрикционные накладки по стирались до медных заклёпок Остаток фрикционных накладок за 71 тыс.км и 25 лет

Теперь предстоит снять маховик. Не забываем поставить метки перед снятием.

Поставили метки!

Снимаем маховик и защитный щеток, добираемся до этого самого сальника!

Вид на сальник

Снимаем зданию крышку колен вала, и выбиваем старый сальник, ну потом запрессовываем новый сальник Corteco (1201143В)

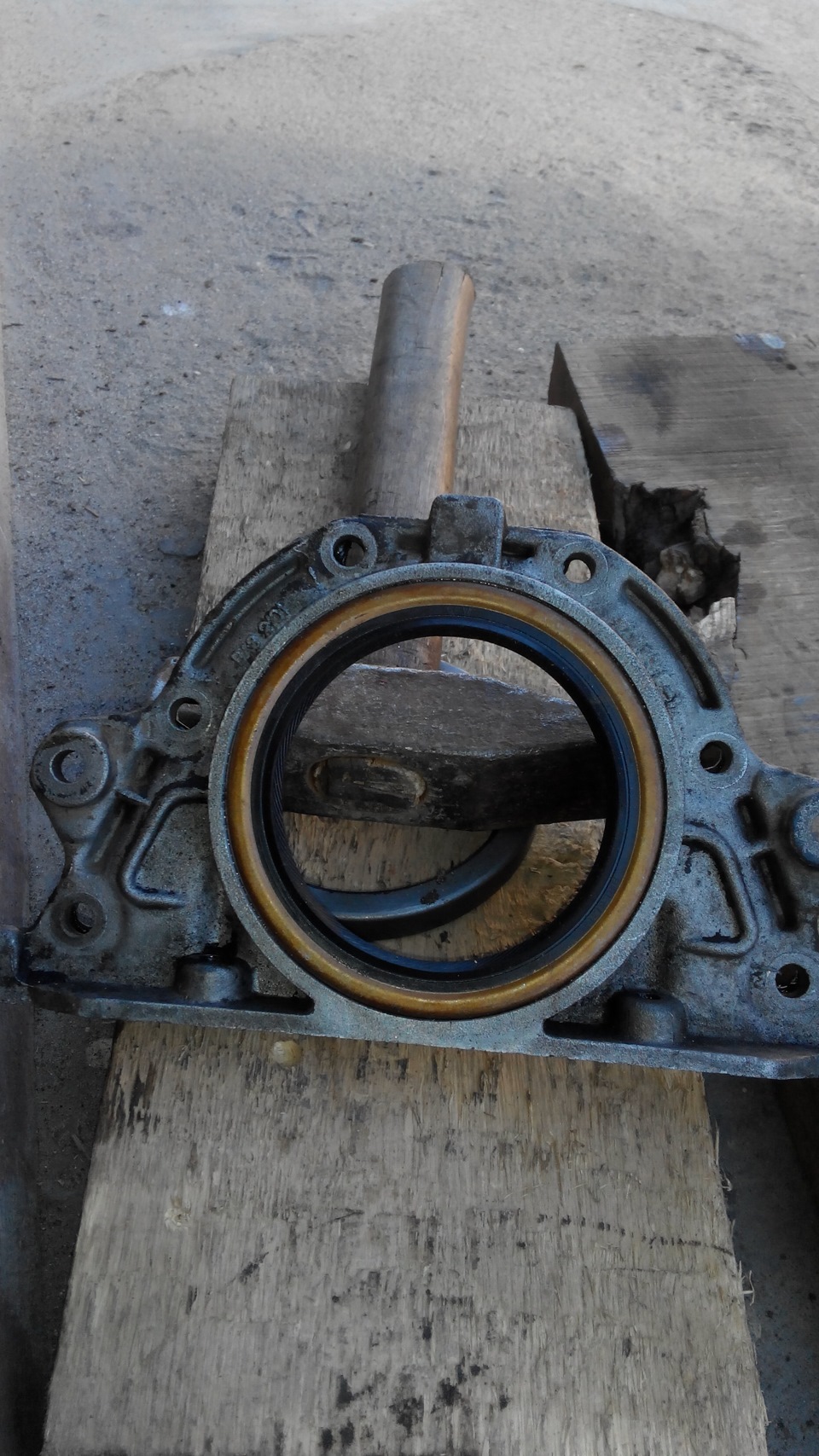

Старый снят! Новый готов к установке! Новый установлен

Всё началась обратная сборка! Заменили прокладку на задней крышке колен вала.

Замена прокладки

Крышку с новым сальником установили на место, маховик установили по поставленным меткам. И приступили к установки сцепления.

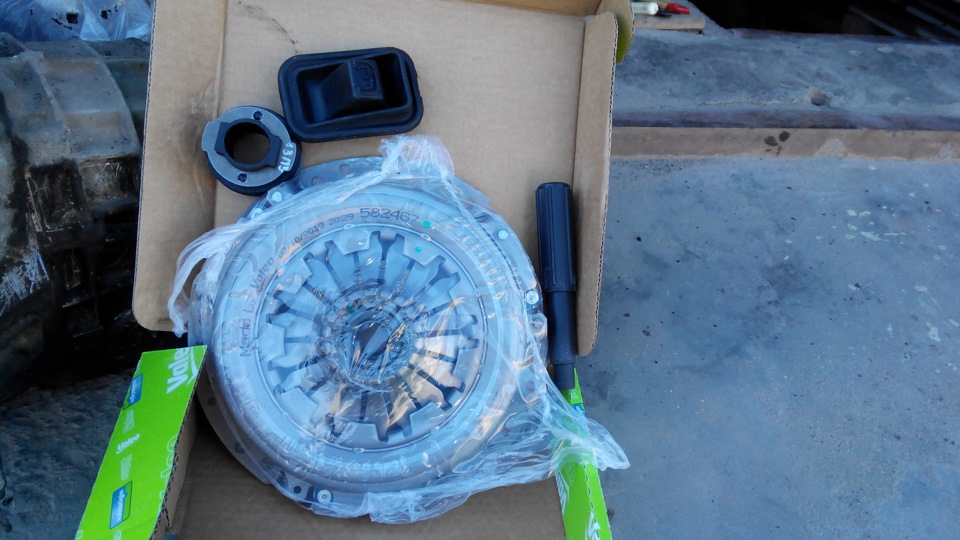

Установка нового комплекта сцепления Valeo (VL 003495)

Новый комплекта сцепления Valeo Установлено корзина и ведомый диск

От центровали сцепление старым первичным валом от какой-то классической ВАЗовской КПП

Произвели замена сапуна на КПП, по другому как его заменить не снимая коробку не представляю. Меняется очень легко, выпрессовывается ударами отвертки по буртику сапуна, а новый также легко садится в посадочное место легкими ударами по буртику сапуна, но не по колпачку!

Замена сапуна на КПП 2101-2107

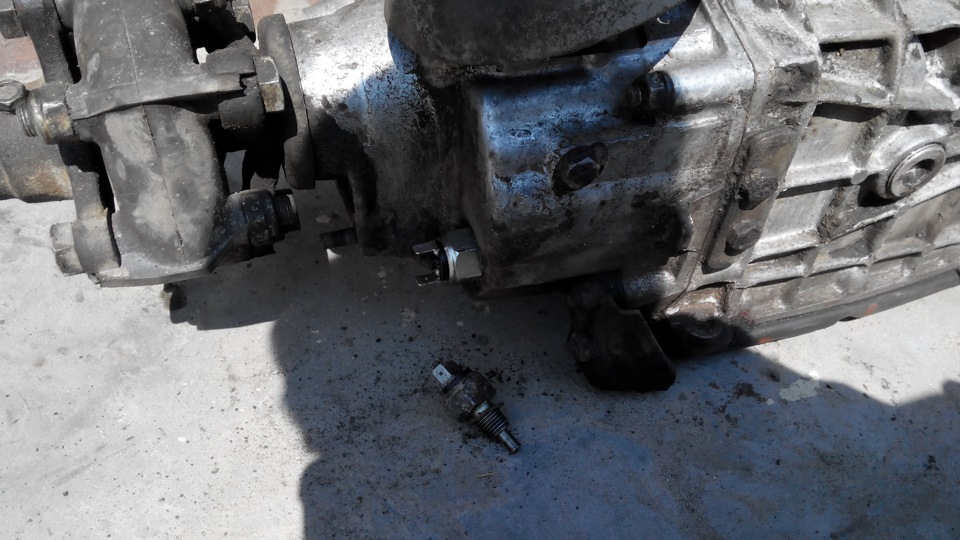

Попутно поменял датчик заднего хода, так как стары закис что ли, короче не всегда включался задний ход. На новом датчике облудил контакты в месте соприкосновения с проводами заднего хода для лучшего контакта

Заменил датчик заднего хода и облудил контакты

Помыл КПП керосином и бензином. Заменили пыльник кулисы КПП, и пыльник вилки сцепления

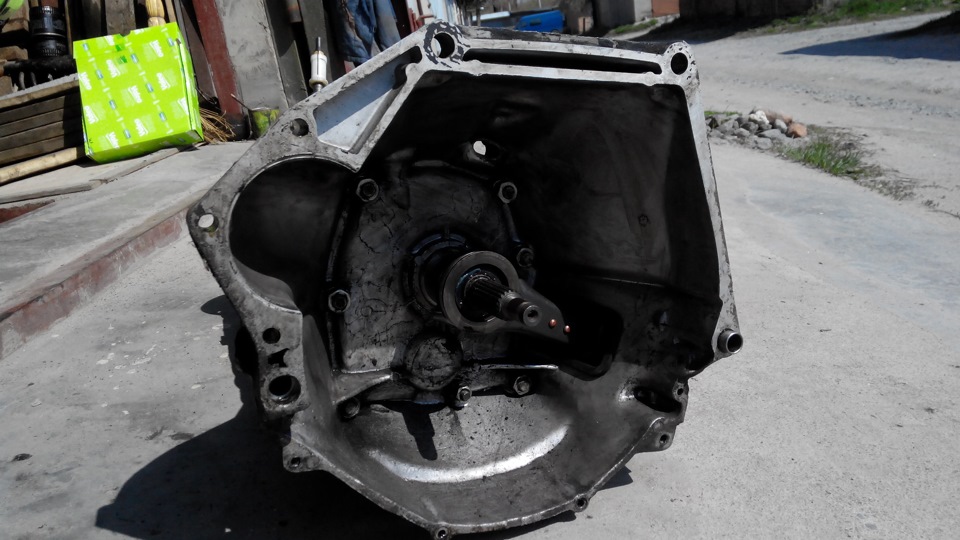

Помытая и с новыми пыльниками!

И конечно же устанавливаем новый выжимной подшипник который был у нас в комплекте сцепления, старый выжимной подшипник был сухой и уже гудел и наверно мог даже в какой то не подходящий момент заклинить!

И тут тоже помыл. И заменил выжимной подшипник

Меняем сцепление в автомобиле ВАЗ 2106 без посторонней помощи

Эксплуатация транспортного средства без участия узла сцепления невозможна, т.к. этот механизм является связующим звеном между силовой установкой автомобиля и его трансмиссией. Без него не представляется возможным и соблюдение режима кратковременного выключения механизмов коробки передач, которые просто необходимы при организации процесса движения «шестерки», да и всех двигательных механизмов.

Замена сцепления ВАЗ шестой модели своими руками

Часто российские автолюбители спрашивают, как поменять сцепление ВАЗ 2106 самостоятельно, без привлечения сил и средств ремонтных органов. В этом случае надо знать, что иногда требуется проведение замены вследствие износа отдельных узлов и механизмов этого агрегата. Такой вид ремонта сцепления может осуществляться, как целиком, так и по отдельным компонентам.

К примеру, замена диска сцепления ВАЗ 2106 ведомого типа, а также ведущего диска обычно осуществляется в одномоментном порядке. Технологические операции такого типа считаются достаточно сложными, требующими специальных навыков и определенной сноровки. При отсутствии ремонтной практики и слабого знания устройства «шестерки» лучше загнать автомобиль в сервис и там провести необходимую работу. Такая замена сцепления проводится 2 вариантами:

• со снятием МКПП;
• без демонтажа коробки передач.

Аналогично, без снятия МКПП, производится замена вилки сцепления ВАЗ 2106, хотя такие операции по ремонту в цехах станции техобслуживания проводится со снятием этих элементов трансмиссии. Если производить снятие сцепления по полной программе, то это займет продолжительное время. Если же эти ремонтные операции будут производиться на специализированной станции технического обслуживания легковых автомобилей или в штатном сервисном центре ВАЗ, то это будет стоить достаточно дорого.

Для производства замены сцепления ВАЗ 2106 необходимо обладать определенными навыками для производства слесарных работ и иметь под рукой необходимый набор инструментов и новое изделие, подлежащее замене. Рассмотрим процедуру снятия сцепления без демонтажа механической КПП, которая осуществляется с соблюдением следующих ремонтных операций:

1. Устанавливаем автомобиль на ровной площадке и подпираем колеса противоуклонными стопорами. При этом оставляем МКПП включенной на первую скорость, чтобы карданный вал и колеса были относительно неподвижными.
2. Рассоединяем карданную передачу и МКПП, те же действия производим и с РЦС.
3. Размыкаем контактную группу подключения фонаря кормового хода.
4. Откручиваем защитный кожух сцепления со стороны двигателя, с донной части отсоединяем траверс ходовой части.
5. Демонтируем 2 крепежа опоры КПП.
6. Сдвигаем на предельно допустимое расстояние механическую КПП.
7. С учетом того, что узел переключения скоростей будет лежать на резонаторе, необходимо установить страховочную подпорку под корму КПП.
8. Уперев монтировку в маховик, гаечным ключом свинчиваем крепеж корзины сцепления.
9. Вращая коленчатый вал мотора, создаем комфортное положение для снятия крепежа.
10. Отодвигаем к ранее сдвинутой КПП корзину и освободившее пространство используем для демонтажа ведомого диска с последующим его снятием.
11. Далее по необходимости производим замену вилки сцепления и демонтируем подшипник выжимного типа с вала КПП первичного назначения.
12. Последующая установка сцепления проходит по обратному сценарию.
13. Перед монтажом узла требуется его почистить и протереть свежей ветошью все съемные компоненты.
14. Проводим центровку нажимного диска по отношению к торцевому подшипнику коленчатого вала с помощью снятого аналогичного вала первичного типа или оправки особенной формы, которую можно приобрести в специализированных торговых точках по продаже аксессуаров и автозапчастей.
15. На конечном этапе затягиваем крепеж корзины сцепления к маховику.

В интернете можно посмотреть видео «замена сцепления ВАЗ 2106», на котором наглядно показана последовательность проводимых операций.

Замена цилиндра сцепления ВАЗ 2106

Такая замена цилиндра сцепления главного назначения проводится в следующем порядке:

1. Устанавливаем транспортное средство на яму для осмотра автомобилей, эстакаду или электрический подъемник.
2. Специальной грушей из каучуковых сплавов или аналогичным изделием производим отбор тормозной жидкости из гидробачка привода сцепления.
3. Немного откручиваем каучуковый хомут крепежа бачка-расширителя для содержания тосола и сдвигаем изделие на плоскость силовой установки.
4. Отвинчиваем гаечным ключом на «13» штуцерное отверстие металлической трубки, отсоединяем от входного канала ГЦС и сдвигаем ее для удобства проведения ремонтных работ.
5. Несколько отвинчиваем металлический хомут ленточного типа и стягиваем штуцерный шланг ГЦС.
6. Гаечным ключом торцового типа на «13» с воротком отвинчиваем 2 крепежа ГЦС и освобождаем его с креплений.
7. Производим монтаж отремонтированного или нового ГЦС и все ранее открученные запчасти в обратном порядке.
8. Наливаем «тормозуху» в гидробачок сцепления до нужного количества и производим прокачку сцепления на транспортном средстве.

При выполнении всех этих этапов технологического процесса замена цилиндра сцепления ВАЗ 2106 считается завершенной.

Как на ВАЗ 2106 правильно ставить диск сцепления: пошаговая инструкция и полезные советы

Установка диска сцепления на ВАЗ 2106: пошаговая инструкция

Прежде чем приступить к установке диска сцепления на ВАЗ 2106, необходимо убедиться в наличии необходимого инструмента и материалов. Также, рекомендуется ознакомиться с эксплуатационной документацией автомобиля или проконсультироваться с опытным автомехаником.

Шаг 1: Подготовка автомобиля

Перед установкой диска сцепления необходимо подготовить автомобиль. Откройте капот и убедитесь, что двигатель охлажден и отключен. Поставьте автомобиль на стояночный тормоз и установите передачу на нейтраль. Отсоедините распределительный трубопровод от главного тормозного цилиндра и отведите его в сторону.

Шаг 2: Снятие диска сцепления

Перед тем, как начать установку нового диска сцепления, необходимо снять старый. Для этого поднимите автомобиль с помощью домкрата и установите его на подставки для обеспечения безопасности работ. Снимите картер сцепления, используя необходимый инструмент, и снимите старый диск сцепления с венца маховика. Очистите поверхность маховика от пыли и грязи, чтобы обеспечить хорошую адгезию новому диску.

Шаг 3: Установка нового диска сцепления

Установите новый диск сцепления на венец маховика, обратив внимание на его правильное положение. Обычно на диске имеются метки, которые должны совпадать с метками на маховике. Перед установкой нового диска, убедитесь в его правильности и целостности. Обратите внимание на равномерное распределение клиньев на диске и отсутствие повреждений.

Шаг 4: Сборка сцепления

После установки нового диска сцепления, следующим шагом является сборка сцепления. Осуществите сборку обратным порядком снятия, обеспечив правильное положение всех компонентов и затяжку болтов/гаек с необходимым усилием. Рекомендуется использовать специальный инструмент для затяжки деталей сцепления с заданными параметрами.

Шаг 5: Проверка работоспособности

После сборки сцепления и установки диска, необходимо проверить его работоспособность. Для этого запустите двигатель и проверьте, что сцепление переключается мягко и без заеданий. Убедитесь также в отсутствии посторонних шумов и вибраций.

Важно помнить, что установка диска сцепления является ответственной процедурой и требует тщательности и точности. Если у вас возникли сомнения или вы не имеете достаточного опыта, рекомендуется обратиться к профессионалам или авторизованному автосервису.

Как поставить правильно диск сцепления на ваз 2106

Замена диска сцепления на ВАЗ-2104-2107

Комплект сцепления Сцепление – главнейшая составляющая часть автомобиля, без которой невозможно представить работу механизма коробки скоростей, а также осуществление автомобилем таких операций как трогание с места и торможение до окончательной остановки. Другими словами, сцепление – необходимый механизм любого автомобиля, который является неким перевалочным пунктом между двигателем и ведущими осями.

В состав данного агрегата входят:

1. диск сцепления ведомый;
2. корзина сцепления и подшипник выжимной с муфтой.

Так что же собой представляет эта составляющая механизма сцепления? Это диск с пружинными пластинами и фрикционными накладками, которые между собой не соединяются и изготовлены из материала, сопоставимым с материалом тормозных колодок, т.е. стойкому к истиранию. В центре диска расположена ступица со шлицевым соединением.

Неисправности

В результате эксплуатации автомобиля диск сцепления, как и любой расходный материал, может прийти в негодность – ослабевают пружины, фрикционные накладки истираются и становятся меньше толщиной. Производители не указывают конкретного срока службы диска, т.к. это зависит только водителя: одному «сцепа» может прослужить всего лишь 5000 км, а другому и все 100 тысяч. К повышенному износу сцепления может привести:

1. резкое трогание с места на завышенных оборотах;
2. пробуксовка;
3. некорректная регулировка;
4. участие в гоночных заездах;
5. затекание посторонних жидкостей.

Обычно выделяют две неисправности, при которых стоит задуматься о ремонте:

1. сцепление «проскальзывает»;
2. сцепление «ведёт».

При проскальзывании ведомый диск не прижимается полностью к маховику. В чем это выражается? Если резко нажать на педаль газа при движении автомобиля можно заметить повышение оборотов двигателя, однако увеличения скорости не произойдёт. В конце концов, автомобиль когда-нибудь просто встанет и привести его в движение сможет только буксировка или мускульная сила. Поэтому вопрос о замене ведомого диска не стоит откладывать в долгий ящик.

Когда сцепление «ведёт» наблюдаются нехарактерные звуки и шумы при переключении скоростей, передачи включаются с трудом. В данном случае ведомый диск, наоборот, полностью не «разлепляется» с маховиком. В этом случае помогает прокачка гидравлики и регулировка свободного хода сцепления, которые вполне доступно сделать каждому в гаражных условиях. Проигнорировав данную неисправность можно нарваться на дорогостоящий ремонт коробки скоростей.

Цена комплекта сцепления

Сейчас, в эпоху развития интернета нет надобности бегать по магазинам и искать нужную запчасть. Достаточно иметь доступ ко «всемирной паутине» и любая деталь будет у вас за пару кликов. Цены на ведомые диски сцепления для ВАЗ-2107 варьируются в диапазоне от 470 до 2000 рублей. Стоимость работ по замене в Москве и Московской области составляют 2–2,5 тыс. рублей.

Что можно посоветовать при выборе диска? Во-первых «порыться» на форумах и почитать отзывы. Во-вторых, при покупке диска не поленитесь осмотреть его. Особенно внимательно изучите шлицы – там не должно быть никаких зазубрин и задиров, в противном случае есть риск того, что диск просто не встанет на вал или при следующей замене не снимется.

Окиньте взглядом фрикционные накладки: все они должны быть однородными по составу и не иметь трещин. Еще одни момент – качество клёпки. Залогом качества здесь служит идентичность размеров отбортовки. Попробуйте раскачать демпферные пружины, если присутствует люфт, то от покупки стоит отказаться. И последнее, на что стоит обратить внимание – наличие маркировки на демпферной пластине.

Замена

Итак, купив новый диск сцепления, приступаем к его установке. Для того, чтобы немного уменьшить трудоёмкость замену будем производить без снятия коробки. Работы проводим на эстакаде или смотровой яме.

Приступая к трудовым подвигам, проведем подготовительный этап:

• Отключаем минусовую клемму аккумулятора.
• Снимаем рабочий цилиндр сцепления.
• Отцепляем кардан от коробки скоростей.

• Выкручиваем троссик спидометра.
• Отсоединяем провода фонарей заднего хода от контактной группы на коробке передач.
• Отсоединяем картер сцепления от блока цилиндров и поперечину задней опоры двигателя от кузова.

Теперь переходим непосредственно к основному этапу нашей работы – замене ведомового диска сцепления:

• Отворачиваем гайки крепления опоры коробки передач, сдвигаем ее назад, чтобы рычаг переключения передач уперся в заднюю часть отверстия пола. Передняя часть коробки будет удерживаться глушителем, а под заднюю ее часть необходимо поставить надежную подпорку.

• Удерживая маховик монтажкой, отворачиваем болты крепления кожуха сцепления, проворачивая коленчатый вал для доступа к ним.
• Отодвигаем корзину сцепления и снимаем отработавший ведомый диск, ставя вместо него новый. Перед установкой новый диск и маховик протираем ветошью, смоченной в бензине.

• Установленный диск надо отрегулировать относительно центра подшипника в торце коленчатого вала.

Дальнейшую сборку проводим в обратном порядке, не забывая после отрегулировать свободный ход педали сцепления.

Путем несложных манипуляций, вы сможете самостоятельно произвести замену и сэкономить немного средств от посещения СТО. Главное – не упустить момент выхода диска из строя. Ни гвоздя, ни жезла!
