Мотортестер DIAMAG 2 (ПОЛНЫЙ НАБОР) ДД 7 бар + Кейс

Профессиональный, недорогой и качественный мотор-тестер DIAMAG 2, подойдет начинающему диагносту и профессионалу.

Характеристики мотортестера:

Количество каналов 6
Диапазоны измерений ±-0.1. ±500 Вольт
Максимальная частота дискретизации
в режиме самописца 1 мГц
в режиме осциллографа 1 мГц
Интерфейс HiSpeed USB 2.0

Описание:

Мотортестер Диамаг работает как с 32 битными операционными системами (Windows XP, Windows VISTA, Windows 7),
так и с 64 бит Windows 7, 8 и 10.

Все шесть каналов абсолютно одинаковые, но 4,5,6 каналы имеют дополнительные функции:

На 4м канале — пиковый детектор, а 5 и 6 каналы могут работать в режиме дифференциального входа (аппаратно).
Таким образом 4,5,6 каналы используются как адаптер зажигания при диагностике системы зажигания.

Диапазон измерений ±-0.1. ±500 Вольт разбит на 12 поддиапазонов, это вместе с 12 битным разрешением, позволяет производить плавную регулировку усиления входного сигнала. Благодаря этому полностью отпадает необходимость в дополнительных усилителях/адаптерах.

Максимальная частота дискретизации 1 мГц во всех режимах — её также можно плавно регулировать.

Все переключения диапазонов, частоты и т.д. реализованы программно, никаких тумблеров и переключателей.

Особенности:

Мотортестер обладает очень низким уровнем собственных шумов.

Для защиты входов прибора стоят защитные диоды.

Осциллографы собираются на автоматической линии монтажа. Все комплектующие импортные.

Мотортестер имеет очень прочный корпус из аллюминия. Который защищает его от механических повреждений, а так же является экраном от помех.

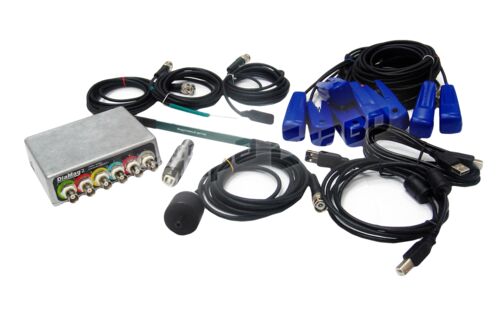

Комплектация:

1. Мотортестер DIAMAG2 (+USB кабель).
2. Датчик первого цилиндра (синие метки).
3. Щуп игла Оригинал Diamag 2
4. Датчик давления в цилиндре с кабелем 7 бар.
5. Датчик «Классика».
6. Датчик разряжения.
7. Датчики ДИС6
8. Датчик ёмкостная пластина.
9. Индуктивный экспресс датчик
10. Д иск с программой + на диске записана справочная информация по прибору Диамаг 2 (инструкция), база осциллограмм, информация по диагностике авто осциллографом, методики работы осциллографом и другими файлами по работе с мотор-тестером. Информация будет полезна пользователям, кто самостоятельно решил изучить правильное использование мотор-тестера. Архив обновляется.
11. Кейс

Обучающие видео по работе с Diamag 2 для начинающих
1 «Diamag 2 Первое знакомство» http://youtu.be/r3FzITnBV6I
2 «Diamag 2 Пежо308 первичка» http://youtu.be/0qJjtPl_N2c
3 «Diamag 2 Пежо 308ДД» http://youtu.be/WLZ5iyZnzxc
4 «Diamag 2 2110 часть 1» http://youtu.be/Jaciq-Kyd6o
5 «Diamag 2 2110 часть 2 датчик разряжения» http://youtu.be/_roebhOpAfU
6 «Diamag 2 2110 часть 3 тест эффективности» http://youtu.be/ZOj14GBJ3uA
7 «Diamag 2 2110 часть 4 форсунка» http://youtu.be/akrUFQjoejQ
8 «Diamag 2 2110 часть 5 Датчик давления» http://youtu.be/wEBOsmdXENk
9 «Diamag 2 Шеви Нива экспресс диагностика» http://youtu.be/cbsnxZop5JY
10 «Diamag 2 Тест электропитания» http://youtu.be/sDBJQZef7vw
11 «Diamag 2 Сравнение цилиндров» http://youtu.be/ec9zE7TBXBg

В программном обеспечении диамага есть все функции которые должны быть в современном мотортестере:

Анализ эффективности работы цилиндров по сигнлалу с ДПКВ (скрипт Шульгина)

АНАЛИЗ ЭФФЕКТИВНОСТИ РАБОТЫ ЦИЛИНДРОВ В РЕАЛЬНОМ ВРЕМЕНИ.

Полностью автоматический анализ системы зажигания. (Не надо делать никаких настроек уровней синхронизации и т. д.)

Экспресс диагностика (автоматическая настройка диапазонов, инверсии и т. д.)

Сравнение работы цилиндров по сигналам с различных датчиков, в том числе: с датчика разряжения во впускном коллекторе, с датчика разряжения в выхлопной трубе, с датчика разряжения в топливной рампе, форсунок, первичного и вторичного зажигания и т. д.

Анализ компрессии по падению напряжения АКБ.

Анализ давления в цилиндре (скрипт PX 3 ): расчет степени сжатия, определения наличия нагара в цилиндре, проверка правильности установки фаз (ремня) ГРМ, контроль работы клапанов, оценка утечек рабочей смеси в цилинре, проверка забитости катализатора и т. д.

Оценка относительной компрессии в динамике.

Проверка производительности форсунок.

Проверка работы генератора и системы зарядки аккумулятора (вых. напряжение и ток генератора, определение неисправностей выпрямительных диодов, зависания щеток и т.д.).

Многофункциональная линейка для измерения фаз ГРМ.

Можно также создавать свои настройки каналов, под любые датчики и т. д. Все готовые настройки активируются одним кликом мыши.

Практически для всех имеющихся в современных двигателях датчиков заведены готовые настройки. Вам только нужно выбрать нужный из списка. Так же в ПО заведены настройки для всех имеющихся тестов: для анализа классической и распределенной системы зажигания, анализа эффективности (скрипт Шульгина), работы с датчиком разряжения и давления и т. д. (Это сбережёт ваше время, а также будет очень полезно начинающим пользователям).

Где производят мотор тестер диамаг 2

Профессиональный качественный мотор-тестер DIAMAG 2

Характеристики мотортестера:

1. Количество каналов 6
2. Диапазоны измерений ±-0.1. ±500 Вольт
3. Максимальная частота дискретизации

• в режиме самописца 1 мГц
• в режиме осциллографа 1 мГц

Интерфейс HiSpeed USB 2.0

Мотортестер работает как с 32 битными операционными системами (Windows XP, Windows VISTA, Windows 7),
так и с 64 бит Windows 7 и т.д.

Все шесть каналов абсолютно одинаковые, но 4,5,6 каналы имеют дополнительные функции:
На 4м канале — пиковый детектор, а 5 и 6 каналы могут работать в режиме дифференциального входа (аппаратно).
Таким образом 4,5,6 каналы используются как адаптер зажигания при диагностике системы зажигания.

Диапазон измерений ±-0.1. ±500 Вольт разбит на 12 поддиапазонов, это вместе с 12 битным разрешением,
позволяет производить плавную регулировку усиления входного сигнала. Благодаря этому полностью отпадает необходимость в дополнительных усилителях/адаптерах.

Максимальная частота дискретизации 1 мГц во всех режимах — её также можно плавно регулировать.

Все переключения диапазонов, частоты и т.д. реализованы программно, никаких тумблеров и переключателей.

Мотортестер обладает очень низким уровнем собственных шумов.

Для защиты входов прибора стоят защитные диоды.

Осциллографы собираются на автоматической линии монтажа. Все комплектующие импортные.

Мотортестер имеет очень прочный корпус из алюминия, который защищает его от механических повреждений, а так же является экраном от помех.

Для нового прибора разработано полностью новое программное обеспечение.

В ПО реализованы все функции которые должны быть в современном мотортестере:

• Анализ эффективности работы цилиндров по сигналу с ДПКВ
• Полностью автоматический анализ системы зажигания. (Не надо делать никаких настроек уровней синхронизации и т. д.)
• Экспресс диагностика (автоматическая настройка диапазонов, инверсии и т. д.)
• Сравнение работы цилиндров по сигналам с различных датчиков, в том числе: с датчика разрежения во впускном коллекторе, с датчика разрежения в выхлопной трубе, с датчика разрежения в топливной рампе, форсунок, первичного и вторичного зажигания и т. д.
• Анализ компрессии по падению напряжения АКП.
• Анализ давления в цилиндре (скрипт PX): расчет степени сжатия, определения наличия нагара в цилиндре, проверка правильности установки фаз (ремня) ГРМ, контроль работы клапанов, оценка утечек рабочей смеси в цилиндре, проверка забитости катализатора и т. д.
• Оценка относительной компрессии в динамике.
• Проверка производительности форсунок.
• Проверка работы генератора и системы зарядки аккумулятора (вых. напряжение и ток генератора, определение неисправностей выпрямительных диодов, зависания щеток и т.д.).
• Многофункциональная линейка для измерения фаз ГРМ.
• Можно также создавать свои настройки каналов, под любые датчики и т. д. Все готовые настройки активируются одним кликом мыши.
• Практически для всех имеющихся в современных двигателях датчиков заведены готовые настройки. Вам только нужно выбрать нужный из списка. Так же в ПО заведены настройки для всех имеющихся тестов: для анализа классической и распределенной системы зажигания, анализа эффективности (скрипт Шульгина), работы с датчиком разрежения и давления и т. д. (Это сбережёт ваше время, а также будет очень полезно начинающим пользователям).

Комплектация:

1. Мотортестер DIAMAG2 (+USB кабель).
2. Датчик первого цилиндра (синие метки).
3. Щуп игла.
4. Датчик давления в цилиндре с кабелем7 бар.
5. Датчик "Классика".
6. Датчик разрежения.
7. Датчики ДИС6 .
8. Датчик ёмкостная пластина.
9. Индуктивный экспресс датчик.
10.Кейс

Демо версия DIAMAG 2

(10 Мб) — в архиве исполняемый файл и файлы настроек (конфигурации) версия ПО 1.72

Драйвера

• driver.zip (167 кБ) — в архиве дравйвера для Win XP, 7,8,10 32 и 64 бит

Полезные материалы

В программе имеются готовые тесты и скрипты, с помощью которых вы сможете проводить диагностику даже если не обладаете специальными навыками и опытом, программа сама подскажет какие датчики и куда нужно подключить и автоматически настроит все необходимые параметры.

Примеры работы (скриншоты) DIAMAG

Рамка для работы с датчиком разрежения

Вычисление относительной комперсии по сигналу датчика разрежения

Мотортестер (режим «Классика»)

Мотортестер (режим «Классика», наложение)

Сигнал кислородного датчика.

Сигнал форсунки 1nz

Функции каналов (2ой канал-клапан ISCV, 9ый канал – он же, но после применения функции.

Вычисление и отображение параметров сигнала.

Датчик давления в цилиндре.

Изменения напряжение на АКБ при прокрутке стартером 1 канал, 2 канал — синхросигнал

Анализ компрессии по изменению напряжения АКБ при прокрутке стартером (выкручена одна свеча)

• Артикул: 9511

Профессиональный качественный мотор-тестер DIAMAG 2

Характеристики мотортестера:

1. Количество каналов 6
2. Диапазоны измерений ±-0.1. ±500 Вольт
3. Максимальная частота дискретизации

• в режиме самописца 1 мГц
• в режиме осциллографа 1 мГц

Интерфейс HiSpeed USB 2.0

Мотортестер работает как с 32 битными операционными системами (Windows XP, Windows VISTA, Windows 7),
так и с 64 бит Windows 7 и т.д.

Все шесть каналов абсолютно одинаковые, но 4,5,6 каналы имеют дополнительные функции:
На 4м канале — пиковый детектор, а 5 и 6 каналы могут работать в режиме дифференциального входа (аппаратно).
Таким образом 4,5,6 каналы используются как адаптер зажигания при диагностике системы зажигания.

Диапазон измерений ±-0.1. ±500 Вольт разбит на 12 поддиапазонов, это вместе с 12 битным разрешением,
позволяет производить плавную регулировку усиления входного сигнала. Благодаря этому полностью отпадает необходимость в дополнительных усилителях/адаптерах.

Максимальная частота дискретизации 1 мГц во всех режимах — её также можно плавно регулировать.

Все переключения диапазонов, частоты и т.д. реализованы программно, никаких тумблеров и переключателей.

Мотортестер обладает очень низким уровнем собственных шумов.

Для защиты входов прибора стоят защитные диоды.

Осциллографы собираются на автоматической линии монтажа. Все комплектующие импортные.

Мотортестер имеет очень прочный корпус из алюминия, который защищает его от механических повреждений, а так же является экраном от помех.

Для нового прибора разработано полностью новое программное обеспечение.

В ПО реализованы все функции которые должны быть в современном мотортестере:

• Анализ эффективности работы цилиндров по сигналу с ДПКВ
• Полностью автоматический анализ системы зажигания. (Не надо делать никаких настроек уровней синхронизации и т. д.)
• Экспресс диагностика (автоматическая настройка диапазонов, инверсии и т. д.)
• Сравнение работы цилиндров по сигналам с различных датчиков, в том числе: с датчика разрежения во впускном коллекторе, с датчика разрежения в выхлопной трубе, с датчика разрежения в топливной рампе, форсунок, первичного и вторичного зажигания и т. д.
• Анализ компрессии по падению напряжения АКП.
• Анализ давления в цилиндре (скрипт PX): расчет степени сжатия, определения наличия нагара в цилиндре, проверка правильности установки фаз (ремня) ГРМ, контроль работы клапанов, оценка утечек рабочей смеси в цилиндре, проверка забитости катализатора и т. д.
• Оценка относительной компрессии в динамике.
• Проверка производительности форсунок.
• Проверка работы генератора и системы зарядки аккумулятора (вых. напряжение и ток генератора, определение неисправностей выпрямительных диодов, зависания щеток и т.д.).
• Многофункциональная линейка для измерения фаз ГРМ.
• Можно также создавать свои настройки каналов, под любые датчики и т. д. Все готовые настройки активируются одним кликом мыши.
• Практически для всех имеющихся в современных двигателях датчиков заведены готовые настройки. Вам только нужно выбрать нужный из списка. Так же в ПО заведены настройки для всех имеющихся тестов: для анализа классической и распределенной системы зажигания, анализа эффективности (скрипт Шульгина), работы с датчиком разрежения и давления и т. д. (Это сбережёт ваше время, а также будет очень полезно начинающим пользователям).

Комплектация:

1. Мотортестер DIAMAG2 (+USB кабель).
2. Датчик первого цилиндра (синие метки).
3. Щуп игла.
4. Датчик давления в цилиндре с кабелем7 бар.
5. Датчик "Классика".
6. Датчик разрежения.
7. Датчики ДИС6 .
8. Датчик ёмкостная пластина.
9. Индуктивный экспресс датчик.
10.Кейс

Демо версия DIAMAG 2

(10 Мб) — в архиве исполняемый файл и файлы настроек (конфигурации) версия ПО 1.72

Драйвера

• driver.zip (167 кБ) — в архиве дравйвера для Win XP, 7,8,10 32 и 64 бит

Полезные материалы

В программе имеются готовые тесты и скрипты, с помощью которых вы сможете проводить диагностику даже если не обладаете специальными навыками и опытом, программа сама подскажет какие датчики и куда нужно подключить и автоматически настроит все необходимые параметры.

Примеры работы (скриншоты) DIAMAG

Рамка для работы с датчиком разрежения

Вычисление относительной комперсии по сигналу датчика разрежения

Мотортестер (режим «Классика»)

Мотортестер (режим «Классика», наложение)

Сигнал кислородного датчика.

Сигнал форсунки 1nz

Функции каналов (2ой канал-клапан ISCV, 9ый канал – он же, но после применения функции.

Вычисление и отображение параметров сигнала.

Датчик давления в цилиндре.

Изменения напряжение на АКБ при прокрутке стартером 1 канал, 2 канал — синхросигнал

Анализ компрессии по изменению напряжения АКБ при прокрутке стартером (выкручена одна свеча)

Мотортестер DIAMAG 2 (Полный комплект)

1. Количество каналов: 6
2. ДДЦ 7 бар
3. Диапазоны измерений: ±-0.1…±500 Вольт
4. Максимальная частота дискретизации:

• в режиме самописца: 1 мГц
• в режиме осциллографа: 1 мГц

Интерфейс HiSpeed USB 2.0

Мотортестер работает как с 32-битными операционными системами (Windows XP, Windows VISTA, Windows 7), так и с 64-битными Windows 7, 8 и 10.
Все шесть каналов абсолютно одинаковые, но 4, 5, 6 каналы имеют дополнительные функции. На 4 м канале — пиковый детектор, а 5 и 6 каналы могут работать в режиме дифференциального входа (аппаратно).Таким образом, 4,5,6 каналы используются как адаптер зажигания при диагностике системы зажигания.

Диапазон измерений: ±-0.1…±500. Вольт разбит на 12 поддиапазонов, что вместе с 12 битным разрешением позволяет производить плавную регулировку усиления входного сигнала. Благодаря этому полностью отпадает необходимость в дополнительных усилителях/адаптерах.

Максимальная частота дискретизации: 1 мГц во всех режимах, её можно плавно регулировать.

Все переключения диапазонов, частоты и т. д. реализованы программно, никаких тумблеров и переключателей. Мотортестер обладает очень низким уровнем собственных шумов. Для защиты входов прибора стоят защитные диоды. Осциллографы собираются на автоматической линии монтажа, все комплектующие — импортные. Прибор имеет очень прочный корпус из алюминия, который защищает его от механических повреждений, а также является экраном от помех. В программном обеспечении DIAMAG 2 есть все функции, которые должны быть в современном мотортестере.

Профессиональный Мотор-тестер DIAMAG 2 (полный комплект)

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Ново-Садовая, 305а, ТЦ «Апельсин».

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

Мотор тестер Диамаг 2 предназначен для профессиональной диагностики любых двигателей, как отечественного, так и зарубежного производства.
Это лучший автомобильный осциллограф для диагностики из линейки профессиональных приборов такого типа.

Данная стоимость указана для полной комплектации Диамаг 2 с датчиком 7 бар.

Стоимость Мотор-тестера Диамаг 2 с датчиком 20 бар — 54 600 руб. — при заказе укажите в поле "Дополнительная информация".

Все функции мотор тестера Диамаг 2:

• Анализ эффективности работы цилиндров по сигналу с ДПКВ (скрипт Шульгина)
• Полностью автоматический анализ системы зажигания. (Не надо делать никаких настроек уровней синхронизации и т. д.)
• Экспресс диагностика (автоматическая настройка диапазонов, инверсии и т. д.)
• Сравнение работы цилиндров по сигналам с различных датчиков, в том числе: с датчика разряжения во впускном коллекторе, с датчика разряжения в выхлопной трубе, с датчика разряжения в топливной рампе, форсунок, первичного и вторичного зажигания и т. д.
• Анализ компрессии по падению напряжения АКП.
• Анализ давления в цилиндре (скрипт PX): расчет степени сжатия, определения наличия нагара в цилиндре, проверка правильности установки фаз (ремня) ГРМ, контроль работы клапанов, оценка утечек рабочей смеси в цилиндре, проверка забитости катализатора и т. д.
• Оценка относительной компрессии в динамике.
• Проверка производительности форсунок.
• Проверка работы генератора и системы зарядки аккумулятора (вых. напряжение и ток генератора, определение неисправностей выпрямительных диодов, зависания щеток и т.д.).
• Многофункциональная линейка для измерения фаз ГРМ.
• Можно также создавать свои настройки каналов, под любые датчики и т. д. Все готовые настройки активируются одним кликом мыши.
• Диамаг подходит практически для всех имеющихся в современных двигателях датчиков заведены готовые настройки. Вам только нужно выбрать нужный из списка. Так же в ПО заведены настройки для всех имеющихся тестов: для анализа классической и распределенной системы зажигания, анализа эффективности (скрипт Шульгина), работы с датчиком разряжения и давления и т. д. (Это сбережёт ваше время, а также будет очень полезно начинающим пользователям).

Полная комплектация мотортестера DIAMAG2

• Мотор тестер DIAMAG2
• USB кабель;
• ПО (скачивается с сайта);
• датчик первого цилиндра (синие метки);
• щуп игла;
• датчик давления в цилиндре 7 бар с кабелем;
• датчик "Классика";
• датчик разряжения;
• датчики ДИС6;
• датчик ёмкостная пластина;
• индуктивный экспресс датчик

Датчик на 7 бар самый точный, но у него нет металлической мембраны. Поэтому надо обязательно отключать форсунку, время работы на двигателе 1-2 мин и выкручиваем его чтобы не перегреть, все тесты с газовиками с ним работают.
Датчик давления на 20 бар лишен недостатков датчика на 7 бар, помимо всех тестов им можно проверять компрессию, давление масла и топлива.

Важно

Расположение прибора при работе с авто

Несмотря на то, что мотор тестер для диагностики экранирован от помех, при работе с машиной располагайте осциллограф при диагностике как можно дальше от двигателя, длины проводов датчиков вполне хватает чтобы он находился например в салоне или где-то рядом. Не рекомендуется располагать мотортестер diamag 2 под капотом на двигателе и вблизи Высоко Вольтных проводов.

Как сделать правильное заземление

Неправильно сделанное заземление может быть причиной причиной зависания Диамаг2, а так же его поломки. Если вы используете стационарный компьютер и в розетке есть заземление — уберите его (при таком заземлении все помехи от машины идут через прибор по usb кабелю)

После того как вы решили мотортестер diamag 2 купить, сделайте хорошее правильное заземление, и только после этого подключите диамаг мотор тестер. При работе с осциллографом в двух точках (проводом с сечением не менее 0.5):

1. К точке подключение массы осциллографа к исследуемому авто.
2. К корпусу разъема на самом осциллографе.

Такое заземление существенно снижает уровень помех при работе.

Если у вас старый медленный компьютер

На старых слабых компьютерах (например 400 целерон 128 памяти) возможны пропуски оцифровки при записи самописцем при включенном отображении на экране записываемого сигнала. В режиме осциллографа и мотор-тестера все ок.

Чтобы этого не происходило записывайте без отображения сигнала на экране. В этом случае даже на очень слабых компьютерах все хорошо получается.
