AUX или стало скучно в машине…

, пары штук будет достаточно.
Дальше все просто, снимаем мафон, отсоединяем от него все фишки и уносим домой.

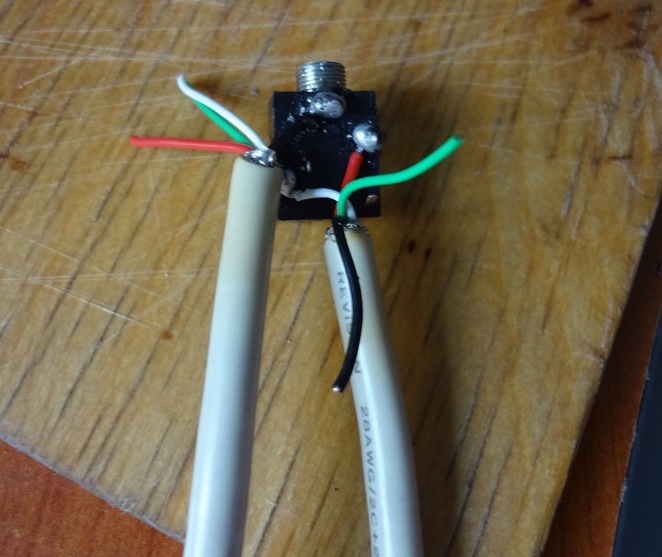

Берем паяльник и припаеваем к разъему AUX наши фишки от USB портов.

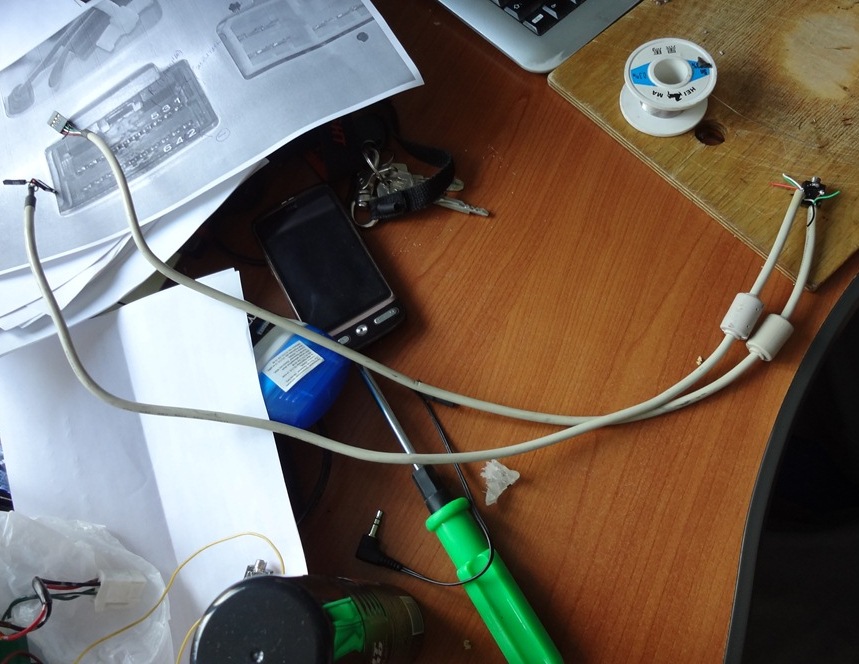

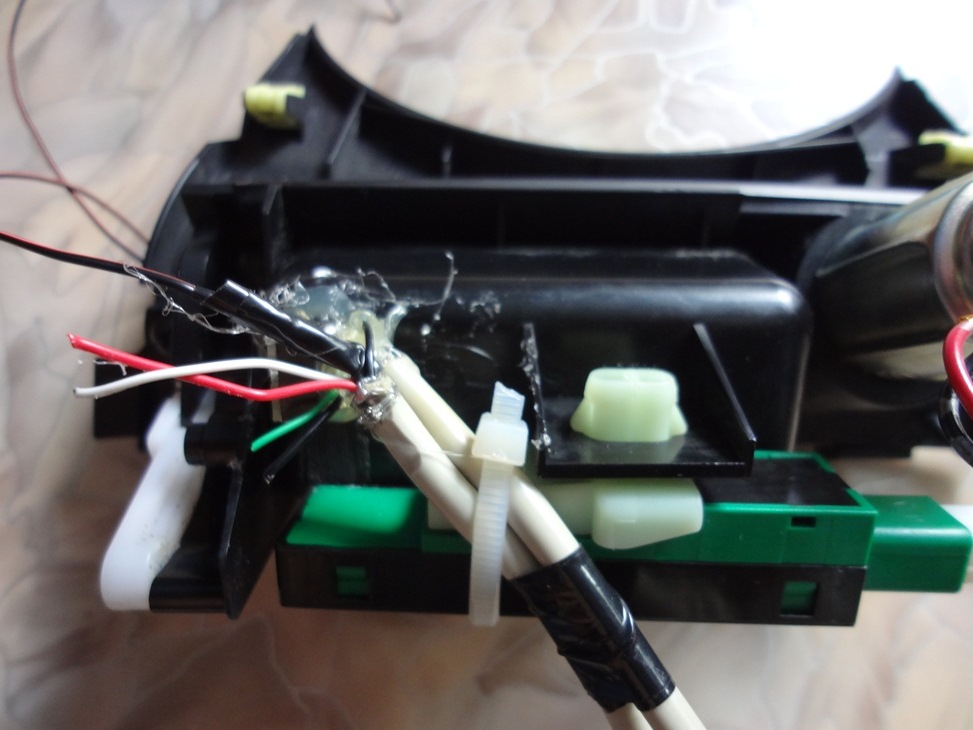

Вот такая штука получается в итоге

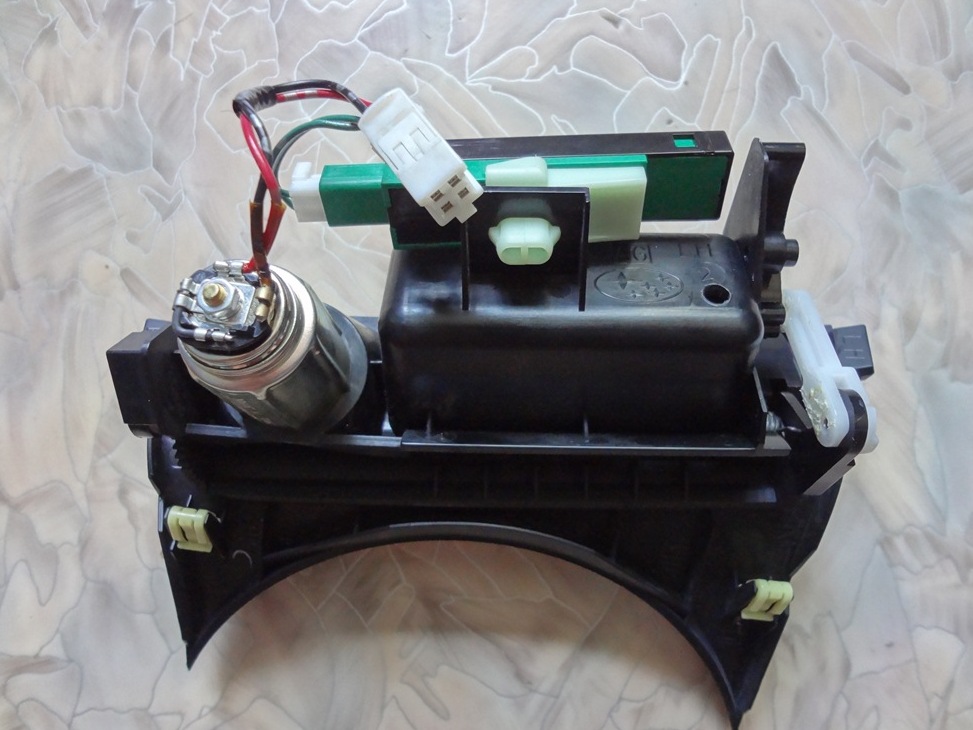

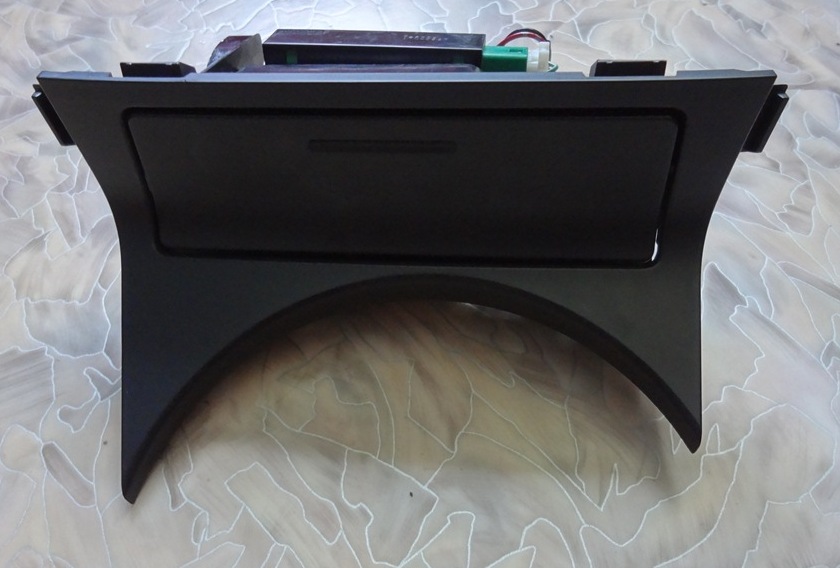

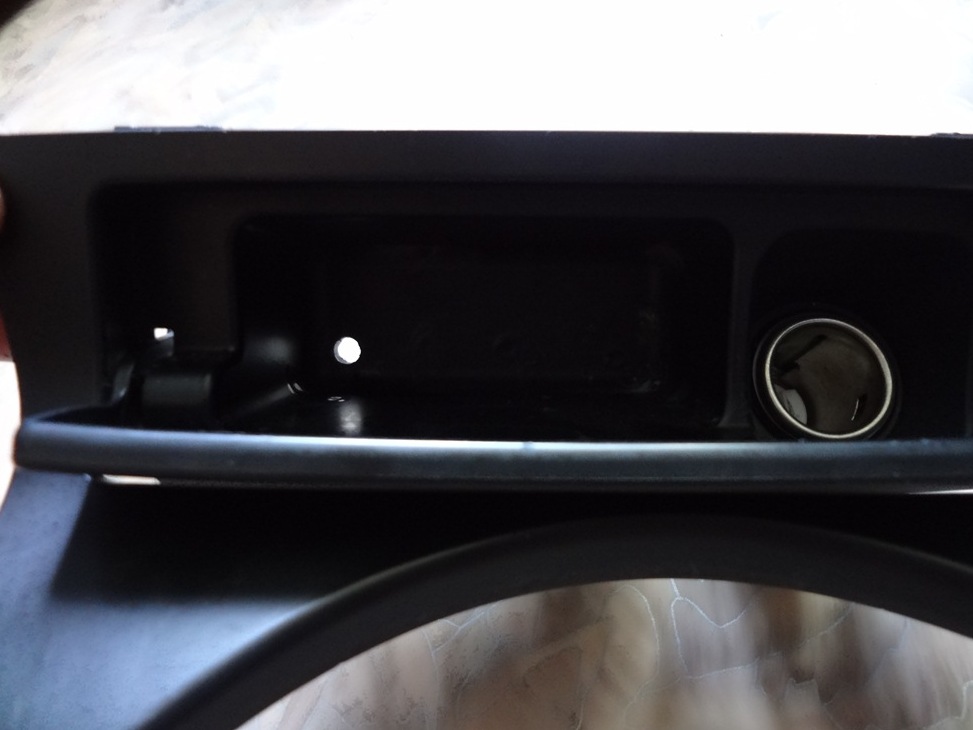

Теперь берем пепльницу (ну или кармашек — у меня нет пакеты курильщика)

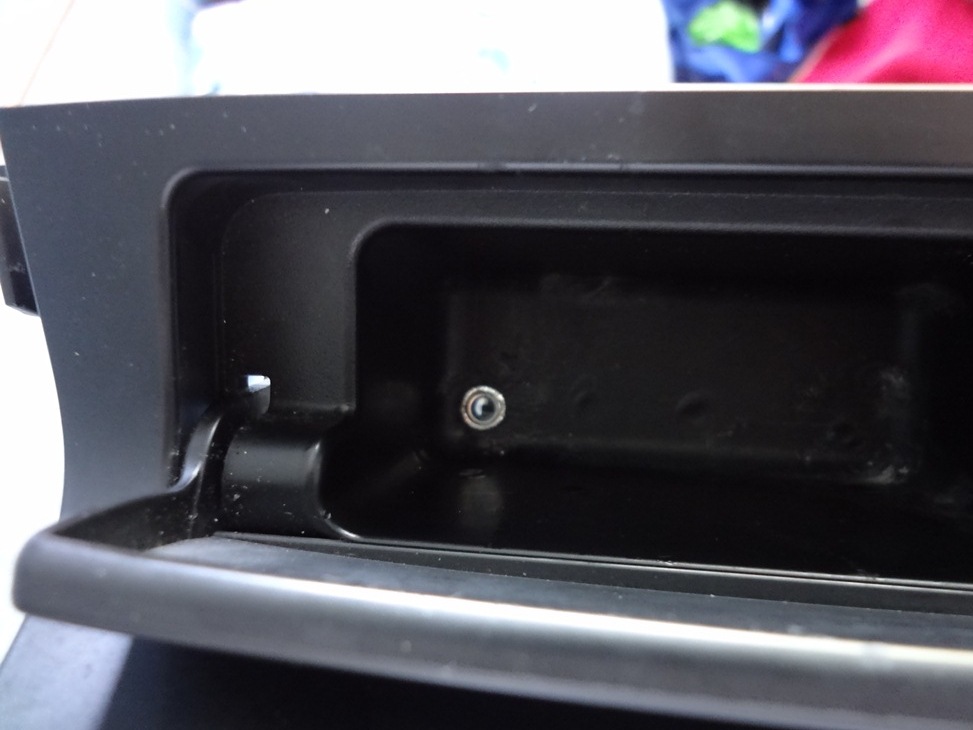

, открываем ее и делаем в ней круглое отверстие диаметром с AUX вход

. Вставляем спаяннный Аукс

.

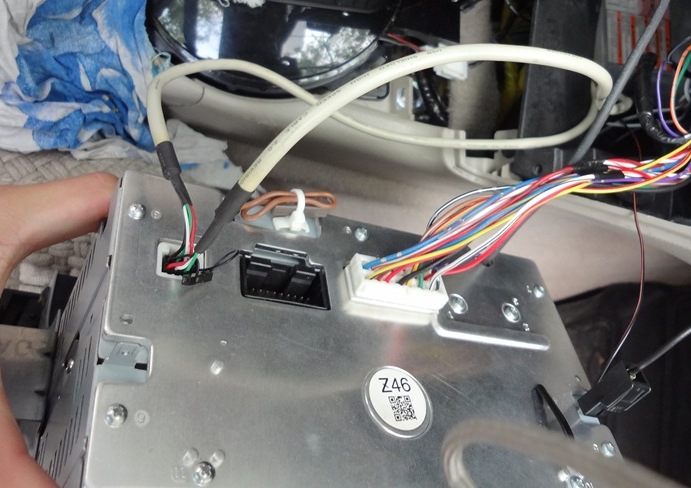

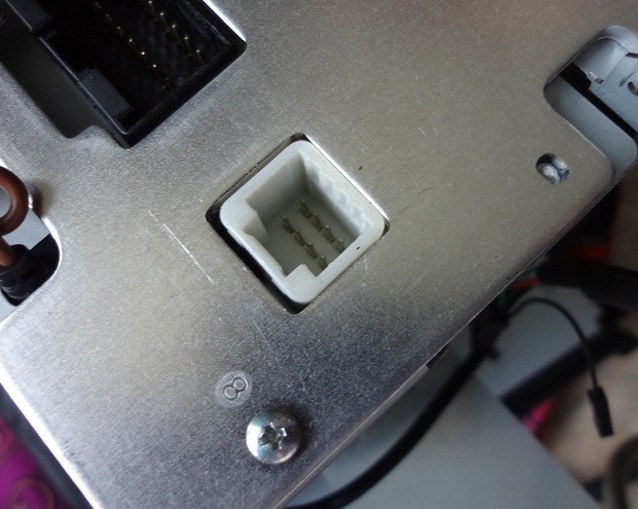

Находим на магнитоле 8-и пиновый разъем

и вставляем в него 2 наших USB рядом друг с другом

.

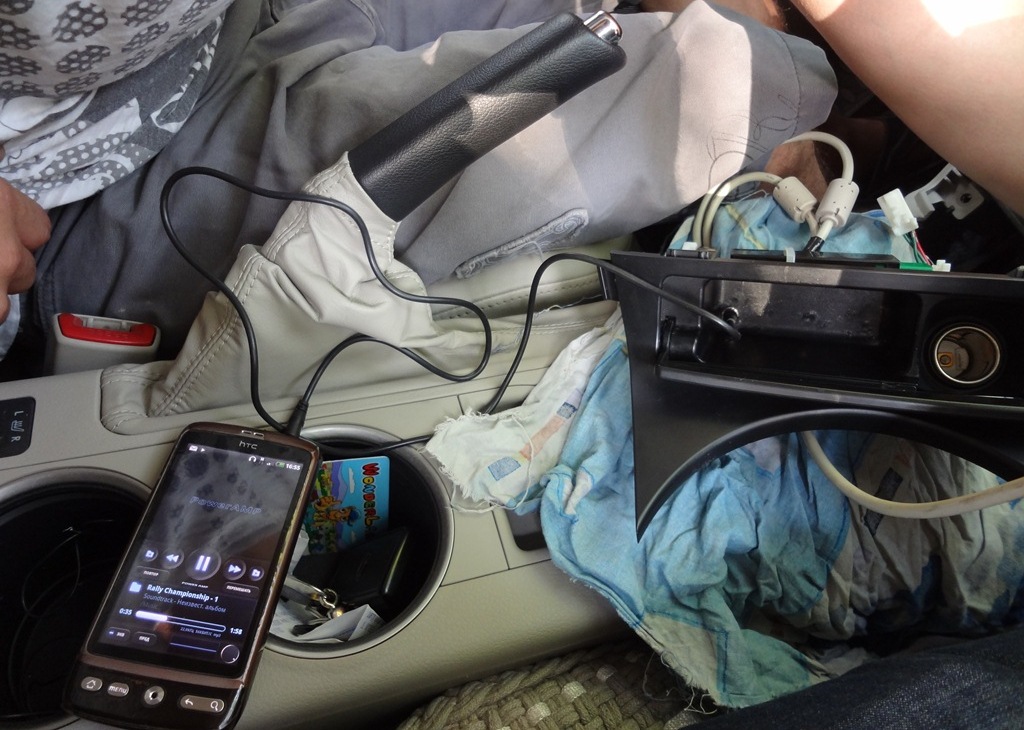

Несем всю нашу конструкцию в авто и подключаем остальное

.

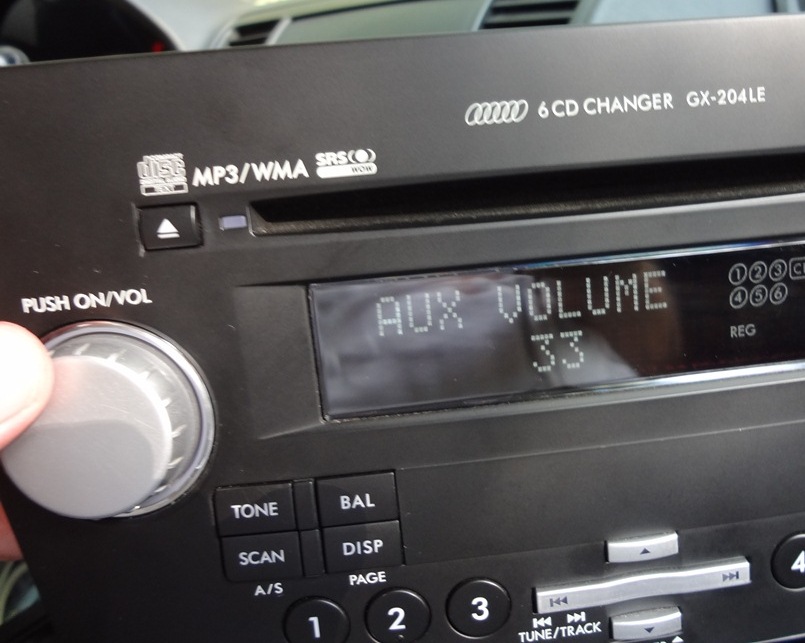

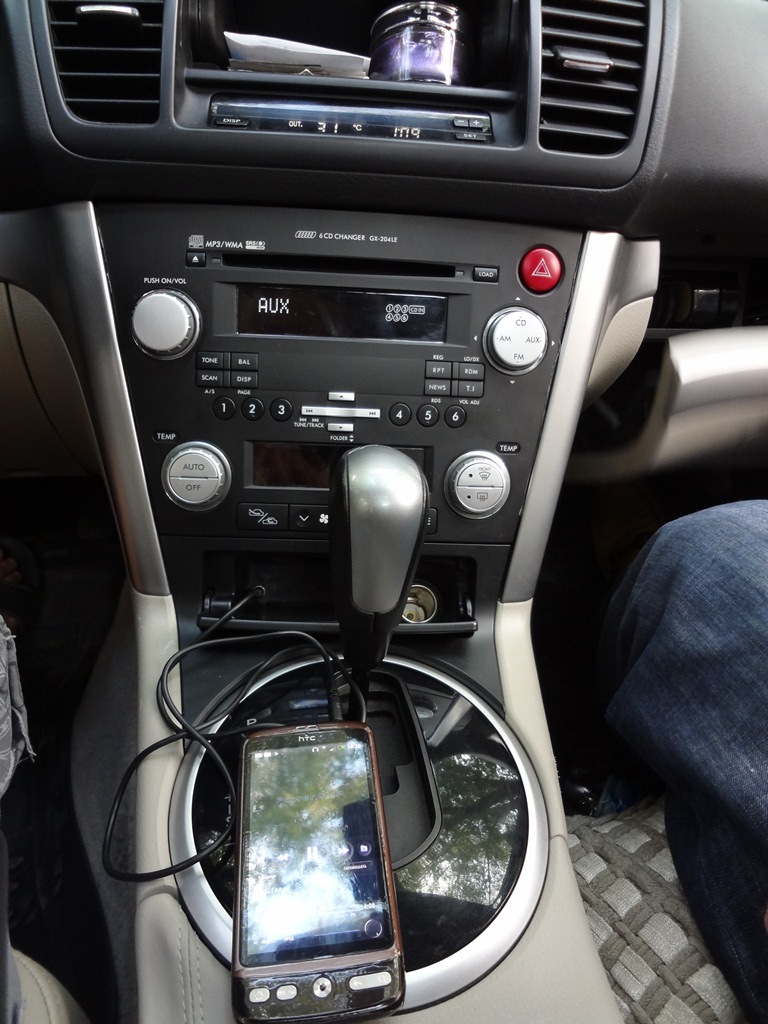

Собираем и наслаждаемся музыкой с любого источника.

Subaru Outback 2007, двигатель бензиновый 2.5 л, 165 л. с., полный привод, автоматическая коробка передач — автозвук

Машины в продаже

Subaru Outback, 2008

Subaru Outback, 2007

Subaru Outback, 2006

Subaru Outback, 2004

Комментарии 132

слушай, может подскажешь, а на какой контакт надо повесить управляющий провод от усилка? Что бы при включении мафона усилок запускался

Подскажи, а это решение для gx201le подойдет?

Хм, а у меня есть кнопка AUX?

Здравствуйте может подскажете распиновку на подключение климат контроля на магнитолу кенвуд gx-204 le сколько проводов подходит и что куда?

a до подключения когда нажимаешь на AUX он переключался или нет?
в моей когда нажимаю 0 внимания(
это значит системно он заблокирован?

что за штука черно-зеленая сзади пепельницы? =)

Всем добрый день. Сделал кабель как в описании статьи, но при подключении левая сторона играет тише где то в половину громкости правой стороны. Прозвонил цешкой сам кабель обрывов нет, хотя если был бы обрыв, то вообще не играла левая сторона. Никто не в курсе в чем может быть проблема? В других режимах (FM, CD …) звук одинаковый что на левом что на правом. И есть ли у кого полная распиновка этого белого разъема?

Не понял что за фишки ты взял из юсб портов? Можно пожалуйста поподробнеее.

Все хорошо ток одного не могу понять зачем 2 фишки на мафон?Одного не хватает?

так блютуз можно впоять

Все сделал с АUX как расписано, но вот беда, звук ну ооочень слабый. Менял провода, зачищал все. Не проходит. В чем может быть проблема?

Всё сделал как ты показал.Работает как надо.только сперва общую массу не подключил, поэтому aux вообще не включался, когда кнопку нажимал.Ты просто молодец, честь и хвала тебе.Всё чётко расписал.Жена очень довольна.Диски задолбали.А покупать что-то стороннее нехотелось.Вот только один вопрос…Что это за фишка была, вместо которой aux воткнул (в магнитоле 8-ми пиновая).Я её отсоединил и ничего не изменилось.Сейчас она просто болтается внутри.Пинов хоть и восемь, но провода в ней только три, причём в том же месте куда и проводки aux подключил.А уходит в один общий жгут, т.е проследить невозможно.Да и хрен с ней.Все довольны.Ещё раз спасибо.

AUX кабель: как выглядит и для чего нужен?

В старых автомобилях постоянно возникают проблемы со штатной аудиосистемой. Некоторые машты на российских дорогах настолько устарели, что единственный выход – поменять магнитолу. Для более новых транспортных средств, оснащенных CD приводом, чаще всего есть универсальный выход – AUX кабель.

Что такое AUX порт?

Еще на заре эры портативных медиа устройств и аудиосистем, мировые производители договорились использовать один единственный, универсальный для всех порт. Так 3,5-мм разъем стал настоящей классикой жанра. Сегодня он встречается повсеместно. В мобильных телефонах, магнитолах, кассетных плеерах, МП3 проигрывателях и даже в профессиональном оборудовании.

Редко можно найти автомобиль, без такого порта. Однако, если его нет – не возникнет никаких проблем с установкой линейного порта. Вопреки расхожему мнению, в этот универсальный разъем можно подключать не только наушники или антенну, но также телефоны и USB флешки. Для этого требуется лишь приобрести AUX кабель. Он не дорогой, и найти его можно в любом магазине, даже на самом обыкновенном рынке.

Выглядит этот провод крайне узнаваемо. Чаще всего на обоих концах кабеля имеется стандартный 3,5-мм миниджек-штекер. С недавних пор универсальный штекер может быть лишь с одной стороны, а с другой будет либо USB-порт, либо лайтнинг. Вне зависимости от внешнего вида, функция у него одна – подключить портативное воспроизводящее устройство к устаревшей аудиосистеме.

Где купить?

AUX кабель в буквальном смысле можно найти где угодно. Однако следует помнить, что качество у провода будет разным. Конечно, покупателей трудно убедить в том, что экономить не следует. Но это тот самый случай, когда лучше послушаться совета продавца. Дело в том, что такие кабели очень дешевые. Даже самые дорогие из них редко стоят более 300 рублей. Кабель же за 50 рублей не только не прослужит долго, он еще окажется коротким и тактильно неприятным. Если все же нет желания приобретать дешевый продукт, который наверняка в скором времени сломается и есть возможность немного подождать – лучшим выбором станет знаменитый интернет-магазин китайских товаров Aliexpress.

В народе ходит миф о том, что китайские товары некачественные. Однако это далеко не так. Практически все производится в Китае, особенно различные кабели. Приобретая продукт китайского бренда, покупатель может быть уверен в качестве товара. При этом покупать AUX кабель без бренда или со слишком уж низкой ценой явно не стоит.

Качество оплетки самого провода также имеет не последнее значение. Это важный элемент. Хорошая тканевая оплетка делает проводок гибким и прочным, в то время, как обычная изоляция легко перетирается и является далеко не гибкой.

Осторожно, моно!

На рынке электронных товаров, мошенничество это не редкость. Конечно же, продавцу прекрасно понятно, что покупатель желает приобрести стерео кабель. Однако есть достаточно большой риск опознать в купленном товаре моно провод.

Обнаружить такой кабель легко. Тут нужно внимательно присмотреться на сам штекер. Если там 2 круговые полоски, значит это стерео, если меньше – то моно.

Iphone

Яблочный бренд всегда держался особняком и продавливал на мировой рынок новые стандарты. Если раньше стандартный разъем был в любом телефоне, то начиная с Iphone 7, его заменили на лайтнинг. Понятное дело, в этом случае нужен AUX кабель для Iphone.

На самом деле, он ничем не лучше обычного. Просто стандартный к новым айфонам подключить невозможно. Оригинальный кабель будет стоить очень дорого. Даже в китайском интернет-магазине, подобные AUX разъемы будут подороже обычных.

Кабель для автомобиля

На самом деле, нет никакой разницы, к какому устройству подключается AUX. Особенно нет различий при наличии самого линейного порта. Однако в некоторых автомобилях его нет. Удивительно, но это не обязательно старые машины. В автомобиле Toyota Camry 2008 года выпуска также нет линейного входа. В таком случае потребуется AUX кабель для машины. От обычного он отличается только тем, что продается набором. В него входит сам кабели и линейный порт, который необходимо подключить к магнитоле. Чаще всего инструкции по монтажу в комплекте нет. Вне зависимости от магнитолы и года выпуска автомобиля – подключение линейного порта всегда производится сзади. Придется проявить смекалку, чтобы красиво вывести на переднюю панель, в бардачок или в подлокотник сам разъем.

USB-кабель

Подключение к аудиосистеме телефона – это очень распространенный вариант прослушивания музыки, но не самый удобный. Наиболее практичным будет установка USB-порта в автомобиль. Это даст возможность подключать флешки и прослушивать музыку с них. К сожалению, у этого метода есть недостатки. USB AUX кабель хоть и справляется со своей задачей, но далеко не так хорошо, как настоящий USB-порт.

Линейный вход просто попросту не предназначен для этого. В связи с этим на используемой флешке не должно быть ничего кроме музыки. Наличие папок и сортировка по плейлистам также крайне нежелательны. Кроме того, переключение композиций затруднено. Чаще всего невозможно пролистать все треки и выбрать нужный. Придётся вручную переключать каждую песню, что отвлекает от управления автомобилем.

Что внутри провода аукс

Порт AUX — что это такое и для чего он нужен?

Многие аудиоустройства, начиная магнитолами и заканчивая полноценными музыкальными центрами, оснащены линейным входом, который также известен как AUX разъем. Данный порт также встречается в автомобилях. Но для чего нужен AUX и что это такое? Ответы на вопросы вы получите после прочтения статьи.

Что такое AUX IN

Линейный вход способен принимать сигналы с амплитудой от 0,5 до 1,8 В. Сигнал аналогичной величины способны поддерживать звуковоспроизводящие девайсы по типу MP3 плеера, смартфона и пр. То есть, используя AUX, можно подсоединить к телевизору или любой другой аудиосистеме внешнее устройство и слушать музыку уже с него.

Название AUX произошло от английского слова Auxilary. Данную лексему можно перевести как «вторичный», «дополнительный». На аудиоприборах гнездо имеет маркировку AUX OUT. Кроме этого встречается наименование CD OUT. Что это такое? Это устаревшее название все того же AUX OUT.

AUX в автомобиле

За последние десять лет смартфоны и прочие портативные гаджеты стали неотъемлемой частью нашей жизни. Появление умных телефонов оказало влияние на все сферы человеческой деятельности. И автопроизводство не стало исключением. Специалисты начали делать упор на взаимодействие между смартфоном и автомобилем. Появление AUX в машине стало первым шагом к интеграции мобильных устройств.

Гнездо AUX в аудиосистеме автомобиля выглядит как небольшое круглое отверстие с металлической окантовкой. Обычно оно располагается на теле магнитолы. Если разъема там нет, то возможно он находится в специализированной нише для портов. В случае если вы владелец дорогого импортного авто, то гнездо может быть накрыто крышкой, которая защищает контакты от загрязнений и попадания влаги.

Как подключить

Появляется закономерный вопрос: а как подключить к магнитоле стороннее устройство через линейный вход? На самом деле все довольно-таки просто. Есть несколько способов как это сделать:

1. Приобретение переходника с разъемом Mini Jack 3,5 mm
2. Покупка аудио-Bluetooth адаптера
3. Создание собственного переходника

Наиболее предпочтительным вариантом является второй. Адаптер Bluetooth подключается к любому разъему 3,5 mm (в том числе и к AUX). А это значит, что с помощью данного устройства можно осуществить беспроводную передачу аудиосигнала. Если говорить о достоинствах данного варианта, то стоит выделить:

• Отсутствие проводов. Кабели в салоне очень мешают. Благо, у адаптера Bluetooth такой проблемы нет.
• Хороший кодек. С его помощью качество воспроизводимых аудиодорожек может значительно возрасти.
• Простота. Чтоб включить устройство нужно всего нажать на кнопку. Никаких дополнительных манипуляций проделывать не нужно. Адаптер сделает все сам.
• Работа с несколькими устройствами. Через Bluetooth можно подключить к адаптеру сразу несколько девайсов.
• Управление. Контролировать адаптер можно с помощью голоса, дистанционного пульта или же посредством кнопок на корпусе устройства.

Однако не обошлось и без ложки дегтя. Среди недостатков рассматриваемого варианта стоит выделить:

• Цена. Стоимость Bluetooth-адаптера составляет около 500 рублей.
• Автономность. Устройство требует подзарядки.

Если же вы интересуетесь радиотехникой или просто хотите сэкономить деньги, то можете спаять переходник самостоятельно. Все что вам понадобится так это два штекера (идеально подойдет провод от наушников) и паяльник. Необходимо просто очистить кабель от изоляции и подсоединить провода к штекерам. После этого надо все заизолировать.

Вывод

В данной статье мы поговорили о том, что такое AUX в автомагнитоле, телевизоре и других приборах, которые способны воспроизводить аудиоинформацию. Это специальный разъем, позволяющий подключать к аудиосистеме сторонние устройства. Например, можно подключить через AUX мобильный телефон, ноутбук, планшет, музыкальный плеер и пр. Подключенные девайсы можно использовать в качестве аудиокаталога. Это очень удобно, например, в автомобиле.

Кабель AUX для магнитолы и разъем Аукс в автомобиле: особенности, выбор, преимущества и недостатки

Современные штатные головные устройства и универсальные автомагнитолы отличаются от простых аналогов расширенным функционалом и возможностями. При этом сегодня, прежде всего, автолюбителей интересует возможность быстрого и простого подключения всевозможных мобильных устройств (MP3 плееров, USB накопителей, планшетов, смартфонов и т.д.) для воспроизведения музыки.

В подобной ситуации выходом становится разъем AUX, который с большой вероятностью имеется в большинстве магнитол и ГУ на машинах, в среднем, от 2005 года выпуска. Далее мы рассмотрим AUX, что это такое, чем отличается от USB, какие плюсы и минусы имеет такое подключение и т.д.

Что такое AUX: особенности данного типа подключения

Итак, прежде чем детально рассматривать AUX и USB, а также чем АУКС отличается от ЮСБ, важно понимать, что это два принципиально разных типа подключения. В отличие от USB-подключения, AUX является дополнительным (вспомогательным) выходом.

Если просто, через USB передается «сырой» необработанный поток цифровых данных, который затем обрабатывается и воспроизводится самим устройством (магнитолой или ГУ), тогда как АУКС просто передает уже обработанный на внешнем устройстве аналоговый звуковой сигнал.

При этом каждый из указанных разъемов имеет как плюсы, так и минусы. Зачастую, при подключении через USB качество звука будет лучше, чем через AUX. Причина- магнитола самостоятельно обрабатывает полученные данные, также обычно реализованы основные функции управления воспроизведением с головного устройства (пауза, перемотка, поиск файлов и т.д.).

Получается, любой смартфон (не важно, iPhone или Android), планшет или MP3 плеер с разъемом 3.5 можно подключить к магнитоле или ГУ через aux in (аукс). Более того, если на мобильном устройстве другой разъем (например, модели iPhone 7 и выше лишены 3.5 мм разъема), тогда АУКС все равно с легкостью подключается через адаптер (переходник AUX).

Это значит, что мобильное устройство выполняет всю работу, постоянно работает и быстрее разряжается (без подключения к источнику питания в авто). Также качество готового аудиосигнала в большей степени зависит от возможностей мобильного устройства, а не от возможностей магнитолы.

Более того, во время прохождения аудиосигнала через усилитель к стерео системе, могут появляться лишние шумы. Еще водителю приходится выполнять поиск файлов и управлять медиатекой также на мобильном устройстве, а не при помощи магнитолы, что не всегда удобно при езде на автомобиле.

Как подключить Аукс к магнитоле

Благодаря тому, что выход аукс является распространенным решением и встречается на подавляющем большинстве техники, способной воспроизводить аудио сигналы, подключение не представляет особых сложностей.

Чтобы выполнить такое подключение в автомобиле, необходимо найти AUX разъем на магнитоле или штатном ГУ, а также подготовить подходящий по длине аукс кабель. Такой аукс провод означает, что нужен кабель с двумя 3.5 мм. разъемами TRS ( 3.5 jack, 3.5 «джек») на обоих концах.

Далее потребуется один 3.5 вставить во вход AUX на магнитоле, а другой в 3.5 разъем на мобильном устройстве, после чего выбрать и запустить нужную композицию или аудиофайл на мобильном устройстве.

Теперь остается на самой магнитоле перейти в режим AUX, выбрав вход аукс в качестве источника звука. Далее, через провод аукс аудиофайлы, воспроизводимые на мобильном устройстве, будут попадать в виде аналогового сигнала на усилитель магнитолы, который усилит сигнал перед выводом на динамики.

Кстати, чтобы получить приемлемый уровень громкости и максимально снизить искажения, не следует пытаться «грузить» усилитель слишком мощным сигналом с мобильного устройства.

Обратите внимание, начальный уровень громкости определить сложно, так что перед подключением лучше выставлять на минимальную громкость как на магнитоле, так и на мобильном устройстве.

Далее, опытным путем, подбирается лучший вариант звучания. На деле, если просто, уровень громкости на мобильном устройстве лучше выставить на 60-70% от максимального, после чего увеличивать и уменьшать громкость нужно на самой магнитоле.

В любом случае, хотя не следует рассчитывать на хороший звук через AUX, однако если грамотно подойти к вопросу настроек, тогда опытным путем можно добиться приемлемого результата.

Еще добавим, что если на магнитоле нет выхода AUX, можно сделать такой выход отдельно. Для этого подбирается отдельное решение с входом 3.5, после чего этот вход нужно присоединить при помощи провода так, чтобы сигнал после подключения внешних устройств попадал напрямую на усилитель магнитолы.

Минус данного способа — необходимо обладать определенными навыками, а также разбирать магнитолу, заниматься перепайкой и т.д. По этим причинам в рамках данной статьи мы не будем рассматривать схемы, как сделать AUX в магнитоле и т.д.

Как без провода подключиться к AUX: что такое AUX- Bluetooth и USB AUX адаптер

Рассмотрев сам AUX, что это в автомобиле, а также какие плюсы и минусы имеет такой разъем, можно сделать вывод о том, что главным неудобством однозначно является провод аукс. Естественно, существуют решения, позволяющие подключиться к магнитоле через AUX без провода.

Речь идет о специальных адаптерах, которые вставляются в разъем аукс на магнитоле, а с мобильным устройством соединяются по Bluetooth (Bluetooth-аудио адаптер). Данная технология есть практически в любом смартфоне.

Среди недостатков блютус-аукс адаптеров можно выделить не самое лучшее качество звука и «запинки» при воспроизведении, необходимостью подключать дополнительное питание на сам адаптер, так как его батареи попросту недостаточно для длительной работы и т.п.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине самостоятельно. Из этой статьи вы узнаете об особенностях подключения саба в авто своими руками, а также на что обратить внимание, если саб подключается к магнитоле без усилителя и т.д.

Обратите внимание, еще есть решение AUX USB. Такой адаптер представляет собой провод, с одной стороны которого выполнен разъем USB, а с другой все тот же 3.5 разъем для магнитолы. При этом подключить «флешку» через AUX в данном случае не удастся, так как на нее не подается питания 5В, которому попросту неоткуда взяться при подключении разъема AUX.

Как видно, AUX вход в машине позволяет подключать MP3 плеер, смартфон и другие мобильные внешние устройства. При этом реализовать подключение можно двумя способами:

• при помощи провода (aux кабель);
• путем приобретения AUX- Bluetooth адаптера;

Первый вариант самый простой, получается дешево, просто и доступно. Если кабель качественный (как минимум, двухжильный), звук также будет нормального качества. При этом минусом является то, что от провода избавиться при таком подключении не удается.

Не трудно догадаться, что от качества преобразования в адаптере будет зависеть и качество звука. Важно, чтобы такой адаптер имел хороший аудио кодек, сопряжение устройств по блютус происходило быстро, связь не терялась и т.д.

Также не всегда дополнительные функции (голосовое управление, управление кнопками на адаптере) могут работать корректно, особенно на дешевых устройствах. Еще важно учитывать, что адаптер данного типа нужно заряжать.

На практике, многие автолюбители отмечают, что срок службы таких устройств не большой, качество звука хуже, чем при подключении через AUX обычным проводом, также не очень хорошо работают функции hands-free и т.д.

Подведем итоги

Как видно, AUX (аукс, аух) в автомобиле является простым и удобным решением. Если возможности ГУ ограничены, USB отсутствует или вышел из строя, тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

[do action=»rekomenduem»] Рекомендуем также прочитать статью о том, как сделать корпус для сабвуфера своими руками. Из этой статьи вы узнаете, как изготовить ящик для саба, какой тип короба для саба лучше сделать, а также на какие нюансы нужно обращать внимание, если необходимо сделать корпус сабвуфера своими руками.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.

Как настроить сабвуфер в автомобиле. Настройки усилителя: частота, фаза, Gain, сабсоник и т.д. На что обратить внимание при настройке саба, рекомендации.

Как самому подключить ПТФ в автомобиле: схема подключения противотуманных фар своими руками. Тонкости и нюансы, на что обратить внимание при подключении.

Как установить детское автокресло или автолюльку в автомобиле: выбор детского кресла, особенности крепления, место установки кресла. Советы и рекомендации.

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

AUX. Наконец-то.

Итак, очередная запись будет связана с музыкой. Много информации лицезрел о нештатной установке аукса, в частности, о том, что возникают какие-либо помехи, блаблабла (да и в целом о помехах, даже при установке его штатно, то есть розетка + провода). Сделал вывод, что наличие этих самых помех не зависит от того, штатно ли он ставится, или нет (наоборот, втыкая штатную розетку, мы увеличиваем количество проводов и соединений от плеера к магнитофону, соответственно, это точно не в "плюс" чистоте звука пойдет). Может зависеть от самого плеера, а в "интернетах" в этом плане хвалили айпод, который, собственно, и предполагался, как "музыкальная шкатулочка" в моей машине. Шумоподавление ли, или еще что — не вникал. Еще один фактор — не хотелось кучи лишних проводов. Покупая тюльпаны с миниджеком, скажем, 1м (меньше не нашел), мы воткнем его в розетку аукса, при этом плеер будет лежать в районе ручки КПП, а это расстояние в 20-30 см, следовательно, лишние 70 см провода будут нервировать меня, находясь в постоянном обозрении.

Так вот, старательно завуалировав описанными выше аргументами своего внутреннего еврея (розетка не дешево стоит, черт возьми!) (шутка)))), купил хороший провод AUX длиной 1 м (Belkin) и принялся к установке. Процесс не сложный: снимаем бардачок (сначала фиксатор поршня, далее прижимаем его бортики, дабы он мог "уйти вниз", при этом не забываем всё барахло оттуда вытащить заранее, т.к. оно окажется на коврике.), откручиваем саморез боковой накладки торпеды, отдергиваем ее "на себя", далее откручиваем саморез декоративной серебристой (или аля интенс карбоновой) накладки торпеды, аккуратно эту самую накладку отдергиваем. Далее снял кнопку аварийки (3 самореза, 2 шлейфа), отдернул панель магнитолы на себя, открутил магнитолу (4 самореза), снял, вытащил фишки с проводами.

Далее внизу, в том месте, где должен быть штатно установлен АУКС, находим его фишку, вставленную в пластиковый фиксатор. Для удобства можно было бы вытащить еще один фиксатор, держащий провод внизу, но у меня это не вышло (для этого в идеале надо разобрать центральную консоль, со снятием накладки КПП и крутилок кондея, что мне было делать категорически лень), поэтому решил продолжить установку с элементами камасутры.
Отрезаем "тюльпаны" (красный и белый) с провода, который мы купили в магазине. На каждом проводке в изоляции идет сам провод L и R, а поверх этой изоляции — земля.

Так вот, землю с обоих проводков бережно скручиваем в косичку, делая из двух проводков один. Левый и правый просто оголяем. Естественно, 3 провода, которые получились в результате этих манипуляций, ни в коем случае не соединяем друг с другом.

Оголяем проводки Аукса. Далее на проводе АУКСа, смотрим на картинку:

Черный — это земля, розовый соединяем с красным, а синий — с белым. Эти проводки у нас находятся с правой стороны фишки, если держать ее так, как на картинке выше.

Соединяем проводки (можно паять, но я не вижу смысла, если качественно скрутить и заизолировать + на стяжки посадить, чтоб провод намертво там зафиксировался), изолируем каждый, потом все вместе,

втыкаем фишку АУКСа в свою заглушку, потом стяжкой фиксируем его внутри торпеды, чтоб, если его и пришлось дергать, то усилие шло не на соединенные провода, а на фиксирующую провод стяжку.

Вывел пока через бардачок, но не для того, чтоб прятать там плеер, а для того, чтоб провод можно было спрятать, если не использую (других удобный вариантов не нашел, кроме как делать отверстие в пластике — пока не решился). В Бардачке смотрим, как правильнее вывести провод так, чтобы он не мешался при открытии-закрытии. Там это определить не сложно. Всё, метрового провода идеально хватает для того, чтобы плеер можно было положить в районе ручки КПП, либо переключать музыку в дороге, не шарясь в бардачке))))

Итак, об ощущениях и развеянных мифах. О помехах. Да, помехи есть в тот момент, когда мы включаем режим AUX, но при этом к проводу НИЧЕГО не подсоединено. И это нормально. Но как только втыкаете плеер — идеальная ТИШИНА. О музыке. Гораздо чище и громче, чем со штатной магнитолы. Берем громкость плеера + громкость магнитолы. Качает так, как не качало никогда. И это на штатных колонках, естественно (музыку не менял). Очень качественно, с болванками того же mp3 формата даже не сравнится. Ай да айпод? Не знаю. Но доволен, как слон. Никаких помех при воспроизведении и паузах, всё великолепно. Да, режим AUX у нас включается, если подержать кнопку "CD". Теперь в машине больше захотелось проводить времени))

AUX кабель: как выглядит и для чего нужен?

Разъем AUX IN — Это разъём для подключения внешнего носителя аудио информации. Используется для подключения компьютеров, автомобильной магнитолы, сотовых телефонов и портативных колонок. Разъём используется для вывода аудио звука.

• История появления AUX:
• Разъем aux что это такое?
• Разъем aux в компьютере что это такое?
• Разъем aux в автомобиле что это такое?
• Для чего используется порт AUX в автомобилях?

Первые коннекторы TS ¼ предназначены для использования в 19 веке на телефонных разъемах. Первоначально кончик (английский кончик) был отличным, чем современные вилки.

С появлением порта AUX встала проблема совместимости с TS в физическом плане, по этой причине в стандарте RS был измененный наконечник, розетки TS-вилки не принимают.

В настоящее время подавляющее большинство штепселей TC первоначально изготавливается наконечником для TCP, следовательно, проблема совместимости до сей поры не решена.

AUX порт: общее представление

Во вменена, когда разработка портативных аудиосистем и медиа устройств только зарождались, производители пришли к выводу что будут применять один порт, который будет универсальным для всех. Привычным считается разъём 3,5 мм, в данный момент встречающийся в устройствах повсеместно. Именно такого диаметра разъёмы встречаются в различных мобильных устройствах, плеерах на основе применения кассет, магнитолах, проигрывателях MP3 и в оборудовании профессионального класса.

Автомобили, оснащённые подобным портом, являются настоящей редкостью. Но даже, если такой разъём не установлен, проблем с портами линейного типа не возникнет. Считается, что данный универсальный разъём подходит для подключения антенн и наушников, но это не так. Посредством AUX кабеля следует подключать мобильные телефоны и флешки на основе USB. Он отличается недорогой ценой и продаётся в любых торговых точках.

Провод AUX кабеля крайне легко узнать. Зачастую на обеих концах кабеля содержится мини-штекер стандартного типа. Совсем недавно штекер универсального типа начал выпускаться, чтобы устанавливаться с одной стороны. На другой предусмотрен USB-порт/лайтнинг. Внешне известна одна функция по подключению портативного устройства для воспроизводства к аудиосистеме, которая устарела.

Разъем aux в компьютере что это такое?

Подключите компьютер к стерео-приемнику, или системе домашнего кинотеатра, кассетной деке или проигрывателю. Обычно это не так уж и сложно!

Люди подключали свои компьютеры к своим более крупным аудио / видео системам задолго до того, как Netflix, Hulu и весь другой онлайн-контент потоковое вещание поступали в ваш дом через широкополосные интернет-соединения.

В настоящее время существует так много «контента», что трудно поверить, что вам придется платить за любой из них! Но размер все еще имеет значение. Зачем смотреть что-то на этом маленьком ноутбуке, когда у меня есть большой телевизор? И как только вы получите видео на большом экране, вы также должны увеличить размер звука.

Опять же, иногда вам просто хочется послушать музыку. Spotify, Pandora, iTunes и миллион онлайн-радиостанций? Хотя в сети много видео, количество музыки практически неограниченно!

По поводу кабелей AUX

Кабель AUX для магнитолы может состоять из двух разьемов, каждый из которых как у наушников:

И неважно какой стороной подключить кабель — подключатели на кабеле одинаковы. Но это при условии что на магнитоле есть разьем AUX такой.. ну как разьем на телефоне под наушники, вот пример такого разьема:

Но есть и другой вариант AUX, не очень удобный — это когда разьем находится сзади и там подключение не такое простое уже:

Здесь нужно смотреть в инструкцию к магнитоле куда подключать. Но может быть и подписано. А вот кабель для такого подключения:

Но зато есть и приличный плюс такого подключения — вы просто получаете уже готовый кабель для подключения устройства:

То есть уже кабелей не нужно. Вы просто к этому кабелю можете подключить мп3-плеер.. смартфон.. ну или даже ноутбук)) Например фильм посмотреть в машине — удобно будет чтобы звук выводился на акустику машины.

AUX-разъем что это такое

В поколении, где музыкальные впечатления создавались специально для автомобилей, у AUX была своя эра. «Пропустите шнур AUX» стало фразой, в которой нельзя было предсказать следующий вид развлечения. Вы никогда не могли догадаться, собирается ли кто-нибудь бросить типичную мелодию или последний альбом Post Malone.

Но эра кабеля AUX медленно приближается к своему завершающему этапу. Спад начался, когда Apple представила концепцию отсутствия разъема для наушников.

После убийства аудио разъема Apple пришла к альтернативе, заменив его технологией Bluetooth «Air Pods». Что ж, у всех нас есть мнение по поводу этого нового отказа от использования технологии Bluetooth для доступа к нашему частному сеансу прослушивания. Где технология Bluetooth менее надежна, чем вставка шнура в отверстие.

Пару слов о важном

Нельзя подключать к AUX устройство, которое выдает звук усиленный.

Например вы хотите подключить к AUX источник звука. Так вот, можно подключать только ТОТ аудио-сигнал, который обычно подается НА НАУШНИКИ или НА УСИЛИТЕЛЬ. Ни в коем случае не подключается сигнал к AUX который идет ОТ УСИЛИТЕЛЯ. Магнитола просто может выйти из строя.

И еще. Тоже самое, но наоборот. Если у вас AUX OUT предназначен для прямого подключения колонок, то выводить звук на усилитель или наушники НЕЛЬЗЯ. Иначе они также выйдут из строя. Выводить звук нужно ТОЛЬКО НАПРЯМУЮ НА КОЛОНКИ!

Также на заметку — нельзя чтобы контакты кабеля AUX замыкались. Ну, думаю это и так понятно вам))

Разъем aux в автомобиле что это такое?

Кабель AUX сыграл огромную роль в управлении слуховыми развлечениями в наших автомобилях. Поездки стали завораживающими благодаря фразе «Пропустите кабель AUX» и затем изменению атмосферы в соответствии с настроением.

Атмосфера веселья охватила весь сценарий автомобиля, где один человек, контролирующий кабель AUX, задавал настроение, а пассажиры улавливали атмосферу. Но теперь, когда автомобильный порт AUX преодолевается подключением Bluetooth, всегда будет преобладать проблема, связанная сначала с подключением системы к приемнику Bluetooth, и далее с реализацией ваших навыков ди-джея.

Хотя в настоящее время Bluetooth можно использовать по-разному, большинство людей каждый день соприкасаются с этой технологией благодаря смартфонам.

Поскольку Bluetooth открывает возможности для создания безопасной беспроводной сети, этот технологический процесс широко распространилась при соединении беспроводных устройств с телефоном. Беспроводное управление аудио выходом и звонки по аудио связи, являются главным вектором, благодаря которому Bluetooth завоевал место в автомобилях. Остальное уже история.

Является ли лучшим Bluetooth, чем порт aux, если смотреть под углом зрения прослушивания музыкальных файлов в автомобиле, заключается в двух основных проблемах: качество звучания и комфортное прослушивание.

Bluetooth немного привередлив в настройке. Вы должны сделать свое устройство доступным для обнаружения, и далее работать с устройствами, дабы отыскать первое. И ежели гаджеты не сопряжены, то скорее всего, потребуется повторение процесса до той поры, пока смартфон не начнёт взаимодействовать.

Как только смартфон и музыкальная система в автомобиле сольются друг с другом, то, как обычно, придется ввести пароль, позволяющий двум устройствам с успехом соединиться.

Главный приоритет Bluetooth если посмотреть на устройство в аспекте комфортного использования исходит из того, что, исключая непредвиденную обстановку, не потребуется повторно настраивать процесс сопряжения.

Телефон, попадая в область действия стереосистемы и оба соединены друг с другом, то они соединяются автоматически. В большей степени комфортно, чем необходимость подключения вручную дополнительного разъема всякий раз, при посадке в автомобиль.

Недостатки работы AUX

Главным недостатком работы Bluetooth для прослушивания музыкальных файлов:

Качество звучания: хотя передача звуков может являться наиболее удобной, звуковое качество по обычаю будет хуже передаваться устройством, чем при добавочном подключении.

Передача аудио сигналов: причина того, что звук обычно не обладает нормальным звучанием, заключено в работе устройства, Технологический процесс для трансляции музыки. Вместо того, чтобы передать несжатый аналогичный сигнал, к примеру, физическое добавочное подключение, трансляция звучания через соединение-Bluetooth заключается в сжатии звуков на другом конце и распаковку на другом.

Точность: поскольку передача звучания по AUX заключается в форме сжатия при некоторой потере качества, некоторые из уровней достоверности звучания обязательно потеряется, при использовании этого типа соединения. Получение трансляции звуков через AUX типа полноценного файла, не потеряв ничего, но в этой ипостаси для нормальной работы это не имеет значения.

Разница между портом AUX и Bluetooth не такая большая, реальность заключается в том, что уровень качества звучания, теряется при использовании Bluetooth.

Словарь аббревиатур по магнитолам

DIN — это принятый в 1984 году стандарт по размерам автомобильных магнитол. Расшифровывается как Deutsches Institut für Normung. За стандарт принята ширина магнитолы 178 см. Этот параметр не меняется. Высота 1 DIN 50 мм, 2 DIN 100 мм.

Формат 2 DIN позволяет водителю больше — разместить экран покрупнее, вывести визуальную информацию, изображения с камер, навигатора, посмотреть фильм или клип в ожидании пассажира.

Глубина автомагнитолы не стандартизирована. Глубина магнитол с DVD и функцией чтения дисков составляет не менее 16 см.

ISO — стандартизированный прямоугольный разъем, позволяющий подключить магнитолу к электросети автомобиля и к выводам звука на колонки примерно за 2 секунды.

Разъем выполнен в едином корпусе, но штекеров с защелками может быть два — для подключения к электрическим цепям автомобиля и для подключения динамиков.

В каждом штекере 8 контактов, всего 16. Разъем получается почти квадратным.

Не обязательно все контакты разъема ISO должны быть задействованы. Например, если в машине всего 2 динамика, бессмысленно подключать все 8 выводов аудио. Достаточно подключить левый и правый динамик для объемного звука.

Схема подключения и разводка контактов в каждом конкретном случае входит в техническую документацию магнитолы.

Электрическая часть ISO включает в себя также и питание устройства, контакты с зажиганием, питание внешней антенны.

• ANT — питание выдвижной внешней антенны 12 Вт. Можно использовать для подключения питания регистратора, GPS навигатора или ТВ тюнера.
• GND — масса, минусовой порт от аккумулятора.
• Порт зажигания — позволяет магнитоле реагировать на поворот ключа в замке и включаться в автоматическом режиме.
• REMOTE — подключение питания для дополнительных динамиков 12 Вт.
• Порт ILL — отвечает за управление освещенностью экрана в зависимости от скорости движения, включения габаритов или других действий, прописанных в драйверах магнитолы.
• MUTE — приглушение или отключение воспроизведения при входящем звонке или парковке. Также на этот контакт традиционно подключается автоматическое воспроизведение видео с камеры заднего вида при движении задним ходом.

Какие преимущества у AUX перед Bluetooth?

Звонки по громкой связи: подключение переговорного устройства (в нашем случае телефон) к стереосистеме через вспомогательное физическое соединение в полном объёме исключает возможность звонков по внешней связи.

А заключается это в том, что многие из телефонов на автомате подключаются к проводному соединению с целью обработать любые входящие либо исходящие звонки, если проводное соединение присутствует.

Конечно, как обычно, приводит к положению, когда собеседник говорит, находясь по другой конец провода через динамики музыкального центра, но собеседник вне зоны слышимости.

Беспроблемное подключение: когда телефон подключается к стереосистеме через порт AUX либо информационному порталу, то основная цель заключается в прослушивании музыкальных файлов.

Однако создание этого вида соединения также предоставляет доступ к звонкам в режиме звуковой связи. Не нужно заморачиваться с установкой отдельного соединения либо возиться с беспроводной стерео-гарнитурой.

Работа с Bluetooth для потоковой трансляции музыкальных файлов является лучшим способом избегнуть проблем такого рода, по причине, что телефон и стереосистема в автомобиле обычно переключаются с профиля потоковых передач музыкальных файлов на связующий профиль на момент разговора по телефону.

Быстро и легко: неоспоримым преимуществом перед автомобильным портом AUX считается то, что настройка соединения с AUX, хоть и немного привередливая, является более удобным и простым процессом.

После установки соединения между двумя устройствами, вы можете добавить гаджет в список «Надежное устройство» вашего телефона, и тогда не нужно повторять этот процесс заново.

Как только вы включите Bluetooth-соединение, ваше устройство будет автоматически подключаться к устройству, добавленному как «Надежные устройства».

Замена встроенного в ноутбуке Wi-Fi и Bluetooth модуля

Я буду показывать на примере ноутбука от ASUS. Но инструкция подойдет и для других производителей: Lenovo, Acer, Samsung, Hewlett-Packard, DELL и т. д. Разумеется, что процесс разборки, расположение самого беспроводного модуля внутри ноутбука, внешний вид и другие детали будут отличатся.

Нам понадобится только маленькая крестовая отвертка, которая подойдет для разборки конкретно вашего ноутбука.

Переверните ноутбук и посмотрите, есть ли там отдельная крышка. Практически на каждом ноутбуке снизу есть небольшая крышка, открутив которую, можно получить доступ к жесткому диску, оперативной памяти, и если нам повезет, то к Wi-Fi модулю.

Но чаще всего, WLAN модуль спрятан мод основной крышкой. Как и в моем случае. Значит нужно полностью разбирать ноутбук.

Откручиваем все болтики и полностью снимаем нижнюю крышку ноутбука. Будьте аккуратны, не спешите. Если крышка не снимается, то возможно, вы открутили не все болты. Так же обратите внимание, что к крышке могут идти провода. В моем случае нужно было отключить небольшой коннектор, который шел к переключателю, который блокирует батарею.

Видим Wi-Fi модуль, который подключен в порт Mini PCI Express на материнской плате ноутбука.

К самому модулю подключено два проводка. Обычно там один белый, а второй черный. Это Wi-Fi антенны. Нам нужно их отсоединить.

Снимаются они очень просто. Достаточно потянуть их вверх. Можно отверткой аккуратно их снять.
