Как восстановить проводку в автомобиле

Проводку в автомобиле паять нельзя. Или всё-таки можно?

«Категорически недопустимо производить соединения в автомобильной электропроводке пайкой!» – пишут популярные автоблогеры. «Непременно случится пожар, взрыв и человеческие жертвы! Только скрутка или обжимка! А еще лучше – ультразвуковая сварка!». Но так ли это на самом деле?

Собрать клики проще всего, привлекая внимание к какой-то весьма простой, заурядной и обыденной вещи, обыгрывая ее в «желтом» стиле. Псевдосенсации и «разоблачения» хитрецы рождают из самых обычных вещей, и автомобильная тема не стала исключением. Масса автомобильных блогеров «открывают глаза» читателям на мнимую опасность совершенно обыденной бытовухи, заманивая пошловатыми заголовками. В последнее время мне на глаза часто стала попадаться тема опасности соединения автомобильной проводки с помощью пайки. Многие ведущие прикладных блогов и каналов о ремонте и обслуживании автомобилей отметились по теме в духе «если вы так сделаете, автомобиль загорится, взорвется, и все погибнут!», зачастую не обладая навыками в электротехнике и электромонтаже и действуя по принципу «слышал звон…». Мы же попробуем разобраться без дешевых сенсаций и вдумчиво.

Начнем с начала. В практике ремонта немолодой машины, владелец которой обслуживает и чинит ее своими руками, нередко возникает необходимость работы с электропроводкой. Масса автомобилей, в силу возраста не являющихся дорогущими «компьютерами на колесах», вполне позволяют вольное вмешательство в электропроводку при наличии базовых навыков электромонтажа. Отремонтировать неисправные штатные электроцепи путем замены отгнивших от старости или оборванных проводов и восстановления контакта, подключить какое-то дополнительное оборудование, для чего требуется поставить промежуточное реле, врезать предохранитель, вывести разъем и тому подобное. Основные и наиболее распространенные в практике мероприятия, при которых требуется соединение проводов, выглядят так:

Все эти подключения в гаражных условиях выполняют зачастую методом скрутки проводов. Порой весьма вульгарной и грубой. И, несмотря на то что соединение на скрутке, проделанное аккуратно и тщательно, в целом работоспособно и имеет право на существование, минусов у него все же хватает. Контакт в скрутке способен ухудшаться со временем от окисления из-за нанесенного на медные жилки естественного жира с пальцев (если руки чистые), разных масел-солидолов (если руки перепачканы от ремонта), от легко попадающей извне влаги. Скруткой достаточно непросто обеспечить качественный контакт в проводах большого сечения, с протекающими токами от 10 ампер и выше – приходится зачищать скручиваемые проводники от изоляции на весьма существенной длине, что далеко не всегда возможно. Есть и другие подобные нюансы, и если вы копаетесь в машине с любовью и для себя, а не устраняете наспех неисправности перед продажей, то скруток желательно по возможности избегать.

В условиях же автозавода или мастерской хорошего уровня подключения и соединения в электропроводке выполняют, разумеется, не на скрутках, а посредством обжимки через втулки/ гильзы/ скобки или с помощью ультразвуковой сварки. Ультразвуковое устройство для сварки проводов – профессиональный прибор, и в арсенале гаражного мастера он не встречается. А вот обжим гильзами или скобами – процедура нехитрая, инструмент (обжимные клещи, кримпер) и расходники – недорогие, и соединить провода таким методом можно не хуже, чем на заводе.

Впрочем, многие обладают навыками пайки и ловко владеют паяльником, припоем и канифолью. Пропаять соединение вместо обжима гильзой – почему нет, если паяльник под рукой, а вот кримпера как раз нет? Однако ж нередко звучит мнение, что пайка в электропроводке автомобиля неприемлема. В чем причина? Объясняем!

При подготовке к пайке медные провода залуживаются – покрываются слоем припоя с использованием флюса (в качестве которого даже в XXI веке по-прежнему лучше всего работает старая-добрая канифоль), придающего припою текучесть и изолирующего от окисления точки пайки кислородом воздуха. Однако залуженный медный провод на стыке пропитанной припоем оголенной части и непропитанной, скрытой под изоляцией, теряет эластичность и приобретает определенную ломкость. Если говорить сухим языком науки – в процессе нагревания проволоки, изготовленной методом холодной деформации (а это метод, которым производится практически вся проволока, применяемая для электропроводки), происходят рекристаллизационные процессы, которые приводят к изменению физико-механических свойств меди, уменьшая стойкость к изгибу.

Залуженные, а затем спаянные проводники в точках, обозначенных стрелками, становятся более ломкими, нежели исходный провод. Для того чтобы сломать руками зачищенный от изоляции многожильный медный провод, его нужно сгибать до сотни раз подряд, а паяный достаточно согнуть в вышеозначенных точках для слома раз двадцать, и он отвалится…

Согласитесь, звучит убедительно не в пользу применения пайки для соединения проводов в машине? Однако далеко не все так страшно, и те, кто обладает пониманием процессов и навыками пайки, используют ее в автомобильной проводке запросто, без проблем и практически без каких-либо ограничений!

Да, автомобиль в движении испытывает бесконечные вибрации, часто весьма интенсивные. И если спаянный провод свободно подвесить под капотом на длине с полметра, как веревочный мост над рекой, через некоторое время вихляния и болтания он действительно может дать излом на границе пайки и изоляции. Но даже в таких малореальных условиях произойдет это нескоро, и не факт, что вообще произойдет.

На деле же в автомобиле нет висящих проводников в электрооборудовании. Провода объединены в жгуты, перевязаны, уложены вдоль кузовных элементов и закреплены. Провисающие и не имеющие опоры участки типа выходов к датчикам или лампам фар обычно очень короткие. Если же проводится ремонт, и провода удлиняются, стыкуются или пробрасываются новые, заменяющие и дублирующие штатные (в которых контакт потерян и искать его сложнее, чем прокинуть «дублера»), то все эти новые провода также либо приматываются изолентой или пластиковыми стяжками к родным жгутам, либо размещаются в защитных электромонтажных гофротрубках, прихватываемых хомутами. Поэтому существенные колебания проводов, способные разрушить вибрацией паяное соединение, практически исключены! И соединять провода пайкой можно!

Основных условий для надежного паяного соединения два. Первое – это щедрое использование термоусадки, обеспечивающей помимо электрической изоляции соединения не менее важную механическую защиту от крутого изгиба и риска того самого излома на границе залуженной и незалуженной части. Трубочка термоусадки должна закрывать не только место спая, но и иметь припуск на пару сантиметров в обе стороны от него. А для жестких проводников большого сечения спайку целесообразно затянуть двойным, а то и тройным слоем термоусадки один поверх другого.

Отметим еще вот что: использование дорогой и далеко не всегда доступной спецтермоусадки с клеевым слоем внутри для защиты пайки от влаги, которую часто рекомендуют все те же автоблогеры, совершенно не обязательно даже для подкапотных соединений. Да, для скрутки такая защита весьма полезна, ибо проникающая влага окисляет проводники в точках прижима друг к другу. Пайка же влаги не боится в принципе, а участки провода за пределами пайки, уходящие в изоляцию, пропитаны канифолью при залуживании и не пускают влагу под изоляцию, внутрь провода. Поэтому для защиты пайки достаточно самой обычной дешевой термоусадки – лишь бы оптимально подходила по диаметру.

Аналогичным образом с помощью пайки выполняются и разветвления проводов, стыки проводов, подпайка разъемов и т. п.:

И второе, еще более важное условие – тщательная фиксация проводников, в которых используется пайка, хомутами или изолентой к штатным жгутам или иным неподвижным элементам под капотом, торпедо и т. п. Красный провод на фото как раз имеет в середине затянутую в термоусадку пайку, место которой прихвачено стяжками к толстому и жесткому жгуту выше и ниже соединения и полностью защищено тем самым от колебаний, способных привести к излому:

Неужели страшилки о недопустимости пайки электропроводки вообще ни на чем не основаны? Весьма вероятно, что слухи о чрезвычайной ломкости паяных проводов возникли благодаря использованию в качестве флюса так называемой «паяльной кислоты», представляющий собой обычно хлорид цинка (цинк, растворенный в соляной кислоте).

Кислоту применяют для пайки разного грубого чермета, для электрических соединений ее применять не принято. Однако ее нередко используют китайские малые производители всякой бытовой электронной дряни с преобладанием в производственном процессе ручного монтажа. «Паялы» залуживают кончики проводов перед пайкой для максимальной скорости процесса не паяльником и канифолью, а поочередным окунанием в чашечку с раствором хлористого цинка и чашечку с расплавленным припоем.

Поначалу никаких проблем это может не вызывать, однако со временем провод на стыке залуженной и голой медной части начинает разрушаться кислотным остатком, жилы зеленеют, истончаются и ломаются даже от легкого изгиба. Но, откровенно говоря, в пайке автомобильных проводов такая ситуация способна иметь место лишь при катастрофической безграмотности паяльщика, и огульно распространять «кислотную проблему» на пайку в общем и целом – то же самое, что ругать бензиновую машину за то, что она не едет на залитом в бак дизеле…

Использование пайки в ремонте электропроводки автомобиля

Всем привет!) В этом посте хочу поговорить о применении пайки в ремонте электропроводки автомобиля. Я думаю учасникам данного сообщества должно быть интересно, так как данная тема актуальна не только в ремонте, но и при установке дополнительного оборудования.
Я не однократно наблюдал споры на тему применения пайки в комментариях и форумах, где кто-то двумя руками за, кто-то категорически против.
Я к примеру, часто использую пайку для соединения проводов в автомобиле, по тому что у этого способа есть ряд достоинств. Паяное соединение компактное, неразрывное, имеет сопротивление ниже чем у самого провода, который соединяется. Кроме того, такое соединение более стойкое к коррозии, а точнее дольше сохраняет низкое сопротивление под действием коррозии. К минусам можно отнести несгибаемость соединения, наличие более сложного инструмента и энерго-зависимость (розетка или газ для паяльника), более дорогие расходные материалы.

Для того чтобы все описанные достоинства заработали, паяное соединение нужно делать качественно. Об этом и пойдет речь)

Итак, начнем! Для начала снимаем изоляцию с обоих проводов, примерно 20-25 мм. Это нужно для того, чтобы было достаточно длины для удобного скручивания. Такой тип скрутки как на фото, пожалуй, самый компактный и имеет диаметр примерно равный диаметру провода с изоляцией, что очень удобно при последующем изолировании. На этом этапе важно тщательно скрутить жилки, чтобы ни одна из них не торчала.
Дальше спаиваем. Тут тоже есть свои особенности. Во-первых, не стоит использовать активные флюсы, и уж тем более паяльную кислоту для пайки многожильных проводов. А все потому, что остатки такого рода флюсов после пайки нужно обязательно смывать, иначе они будут продолжать работать дальше, то есть разъедать поверхность. Многожильные же провода обладают капиллярным эффектом, то есть способны всасывать жидкость под изоляцию, причем чем лучше жидкость способна смачивать поверхность, тем сильнее этот эффект проявляется. В результате, при использовании к примеру, паяльной кислоты, она после нагрева смачивает провод под изоляцией на глубину до 10мм. Это хорошо заметно, если спаять таким способом акустические провода, с прозрачной изоляцией — через некоторое время возле места пайки под "шкурой" появляется зеленый участок медного провода, который в перспективе разрушиться полностью.
Ввиду всего вышесказанного, для пайки проводов я использую припой (Sn67 Pb33) c без отмывочным флюсом 1-2%, такой, какой используют для пайки радиокомпонентов (в приведенном ниже видеоролике можно его увидеть). Вся прелесть работы с ним заключается в том, что флюс в нем работает так же, как и канифоль – он абсолютно неактивен в застывшем состоянии, но при нагреве способен растворять оксидную пленку с меди, а так же улучшать смачивающие характеристики припоя. Именно поэтому, мой выбор пал на припои такого типа, хотя они немного дороже.
При пайке соединения, следует уделить больше внимания краям изоляции — есть смысл "загнать" немного припоя под "шкуру", тогда последняя немного оплавляется и при этом перекрывает доступ влаги вглубь провода.

Есть еще один момент, на который нужно обращать внимание. Когда соединение не удается спаять быстро, расплавленный припой начинает перегреваться, покрываться оксидной пленкой, а флюс в нем выгорает. Все это приводит к почти полному пропаданию у припоя способности смачивать поверхность. В этом случае, когда жало паяльника отводиться от места пайки, на новоиспеченном соединении образуется "шип", немного похожий на шипи розы. Еще такое может получится если паяльник недостаточно нагрет, или недостаточной мощности, ввиду чего не может прогреть все место пайки. Тогда при отводе жала будут получаться такие же "шипы".

Если оставить их как есть, и заизолировать к примеру термоусадкой, то этот "шип" может проколоть ее.

Или даже рядом проложенный в жгуте провод.

Поэтому нужно следить за тем, чтобы место пайки было гладким, чтобы из него не торчали "шипы", или плохо скрученные жилки провода. Тогда после изолирования соединения очень незначительно увеличивается в диаметре, что важно при ремонте жгутов.

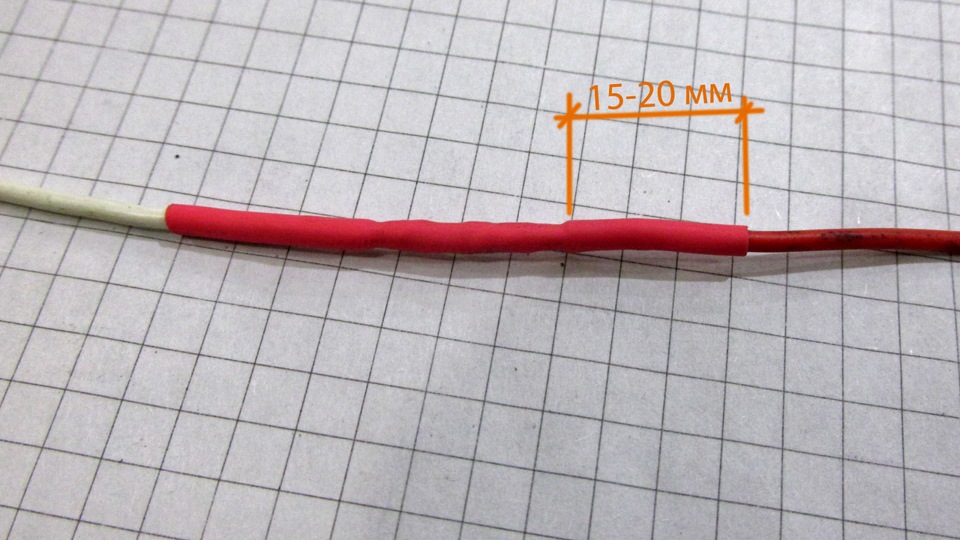

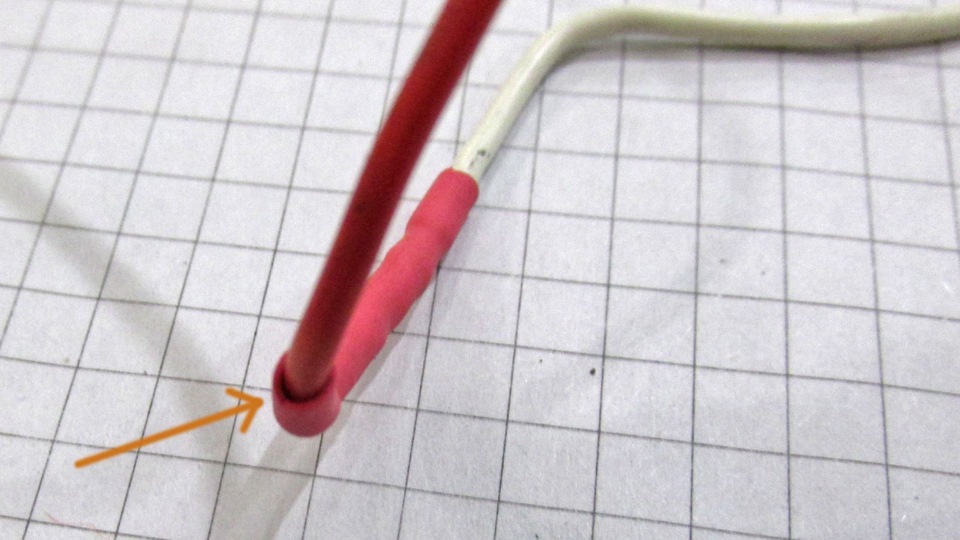

При изолировании термоусадочными трубками, следует уделять большое внимание двум вещам — диаметр трубки после термоусаживания должен быть меньше диаметра провода, который изолируется. В таком случае трубка плотно обожмет соединения и будет защищать его от внешних воздействий. Если это условие не выполнить, то это равносильно соединению вообще без изоляции.

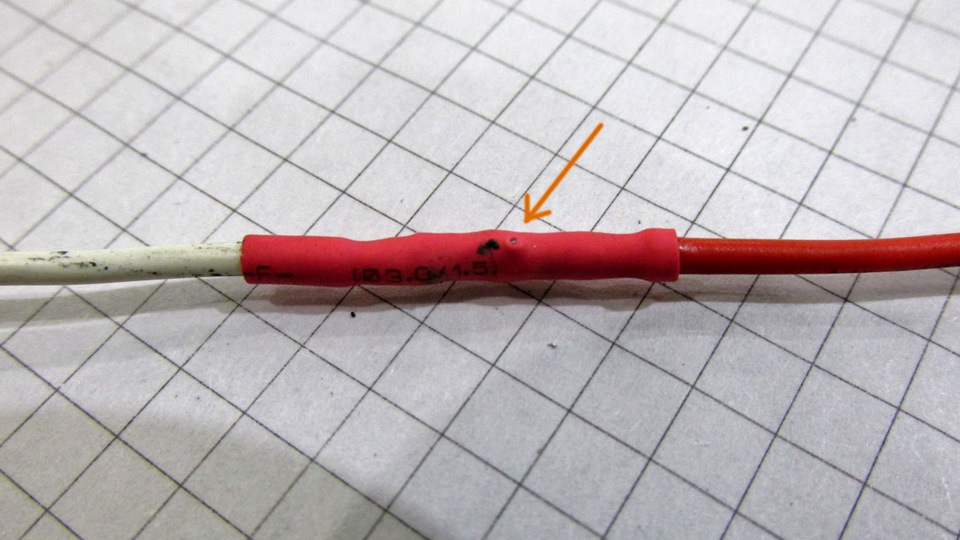

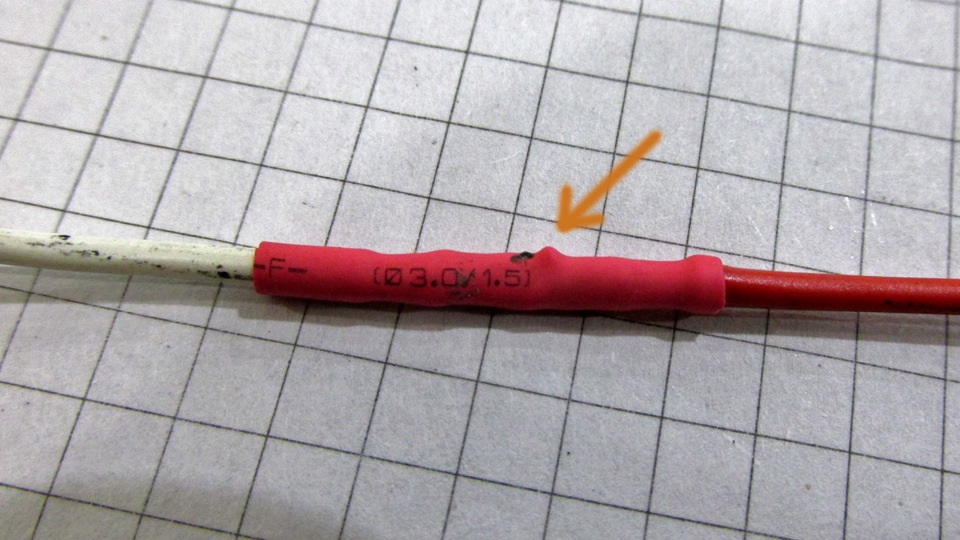

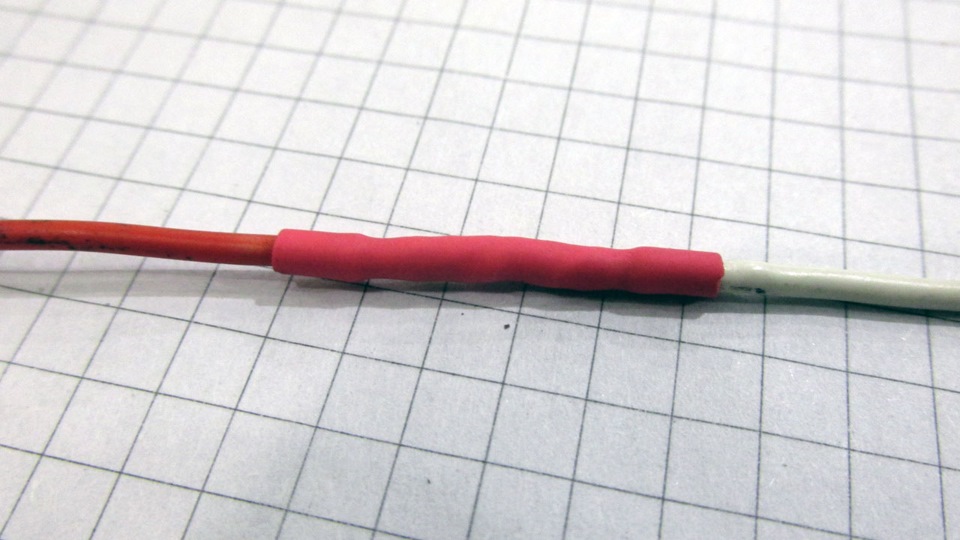

Второй важный момент — это длина трубки. Если делать впритык, как на фото выше, тогда при изгибах провода на краях изоляции может образоваться щель, как на фото ниже. Кроме того, термоусадочная трубка со временем теряет эластичность, и при малой ее длине провод может вытащится из неё, особенно если соединение на скрутке.

Ввиду выше перечисленного я использую трубку длинной примерно в 5-6 см. Тогда перекрытие с каждой стороны получается примерно 15-20 мм.

Классическую изоленту так же можно использовать. Тут так же нужно делать перекрытие, как и в случае с термоусадкой, а так же тщательно наматывать ленту с большим натягом, чтобы не допустить складок и мест, где лента не пристала.

Иногда я использую другой вариант соединения проводов — без их скручивания. Сначала нужно залудить оба провода, предварительно скрутив жилки в каждом из них, выставить их рядом и затем спаять.

В результате получаем соединение, которое немного уступает в компактности первому способу, но за то имеет другое преимущество — его можно неоднократно соединять/разъединять всего лишь разогрев паяльником. Это иногда бывает очень удобно, например, при установке дополнительного оборудования в автомобиле, которое возможно когда-то придется снимать. Или, когда просто собираешь схему на столе, чтобы проверить что-то, и нужны надежные соединения, которые нужно будет разъединять.

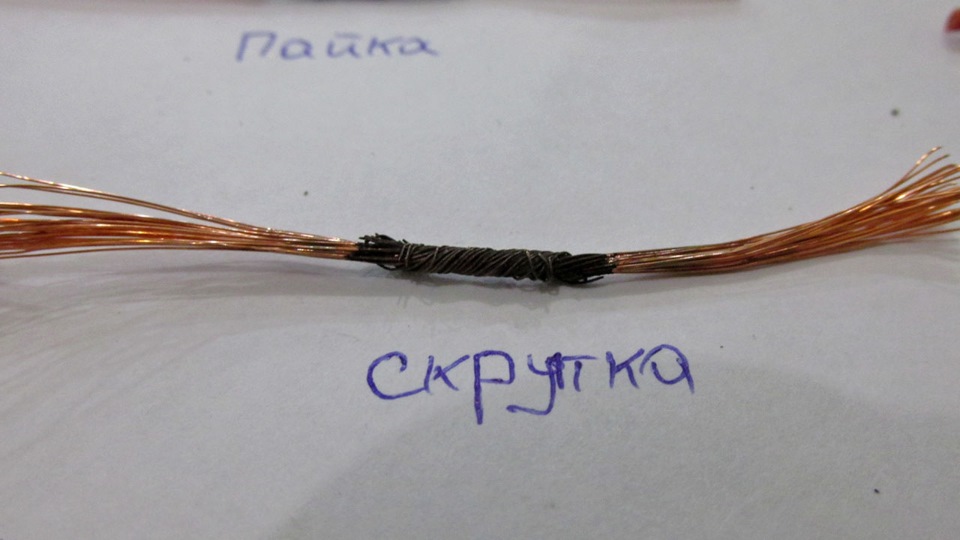

Теперь попробую провести эксперимент. Суть его заключается в том, чтобы сравнить разные типы соединений и разные типы изоляций. Для этого спаиваем испытуемые провода вместе, подписываем каждый из них.

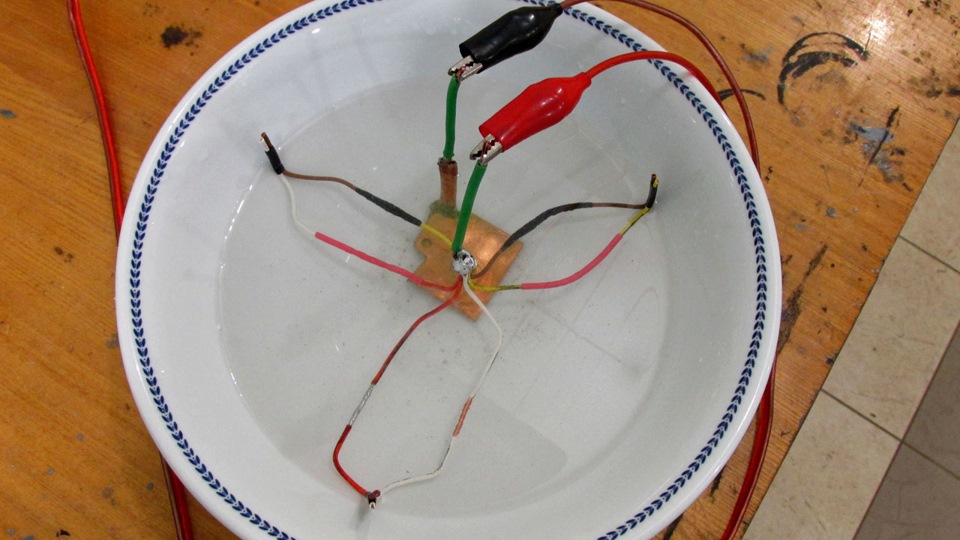

Затем погружаем их в электролит (вода и растворенная в ней ложка кухонной соли) так, чтобы места соединения были в электролите, а места подключения питания нет. За тем подключаем к испытуемым проводам минусовой крокодил, то есть это у нас будет катод. А анодом будет выступать медная пластина (на фото выше крокодилы стоят наоборот — потом исправил). Когда пропустим ток через электролит, то катод начнет разрушаться. Это то нам и нужно, чтобы посмотреть на разрушение соединения в "ускоренном" режиме.

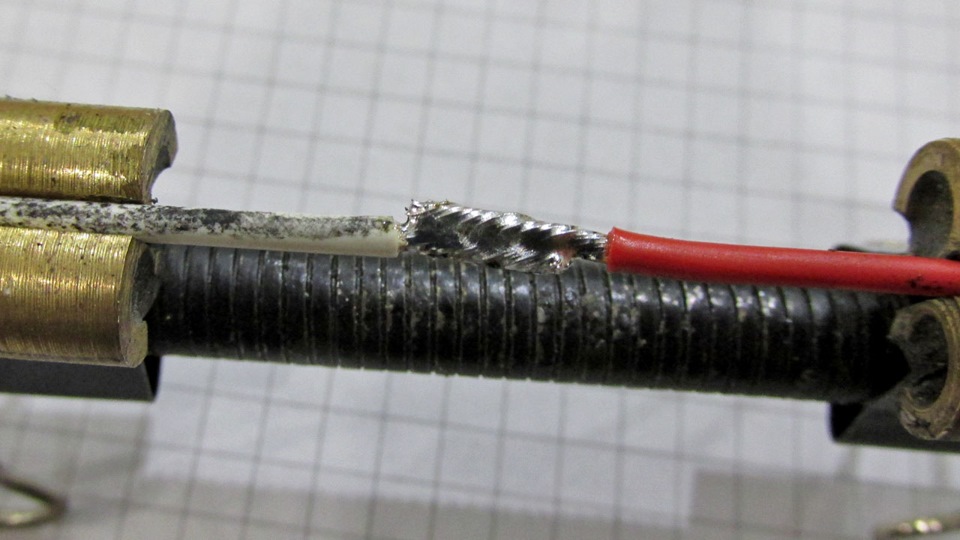

Спустя 15 минут вынул провода из электролита. Разъединил провода и снял изоляцию. На фото выше, паяное соединение, побывавшее в электролите без изоляции. Можно видеть, что припой не слабо окислился, но оплавленный край изоляции на дал электролиту пробраться вглубь провода. Видна резкая граница между окисленными и нетронутыми местами.

А это соединение на скрутке, тоже без изоляции. Медь также значительно окислилась. Граница перехода окисленного в нетронутое уже более размыта. Это по тому, что в этом случае у жидкости есть доступ под изоляцию провода. Если бы тест длился дольше чем 15 минут — почернение меди наблюдалось бы еще глубже.

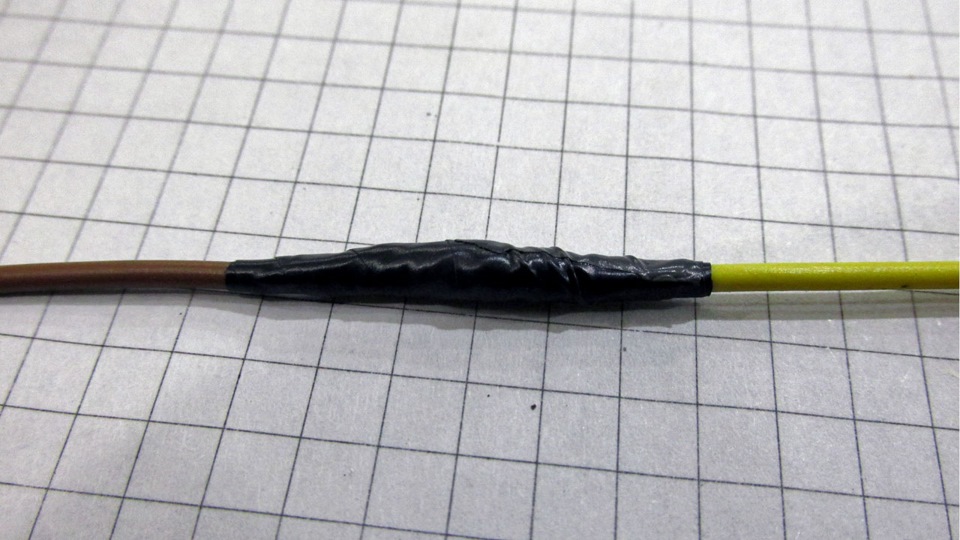

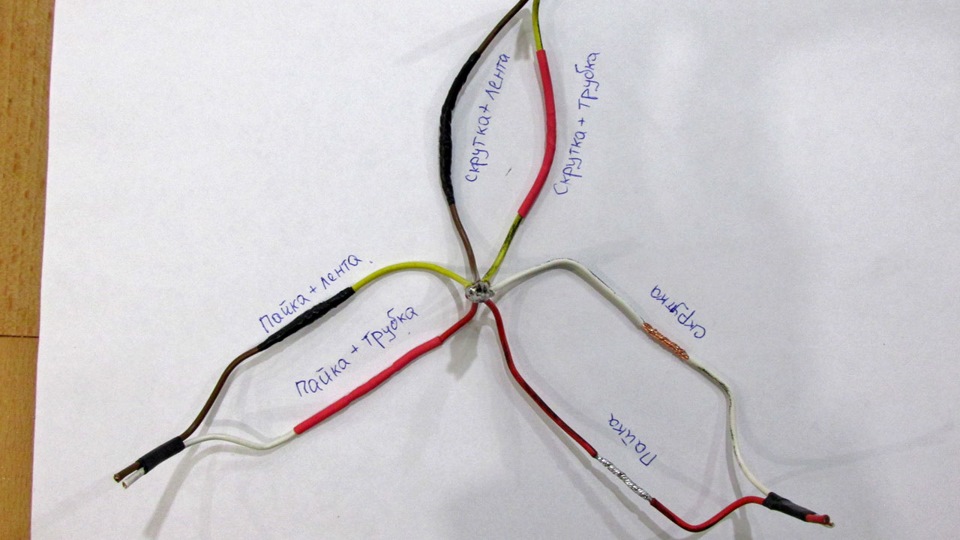

На этом фото паяные соединения были изолированы термоусадкой и изолентой

Здесь та же изоляция, только соединения на скрутках.
Как можно видеть, и термоусадка, и изолента нормально справляются со своими задачами при условии нормального использования последних.

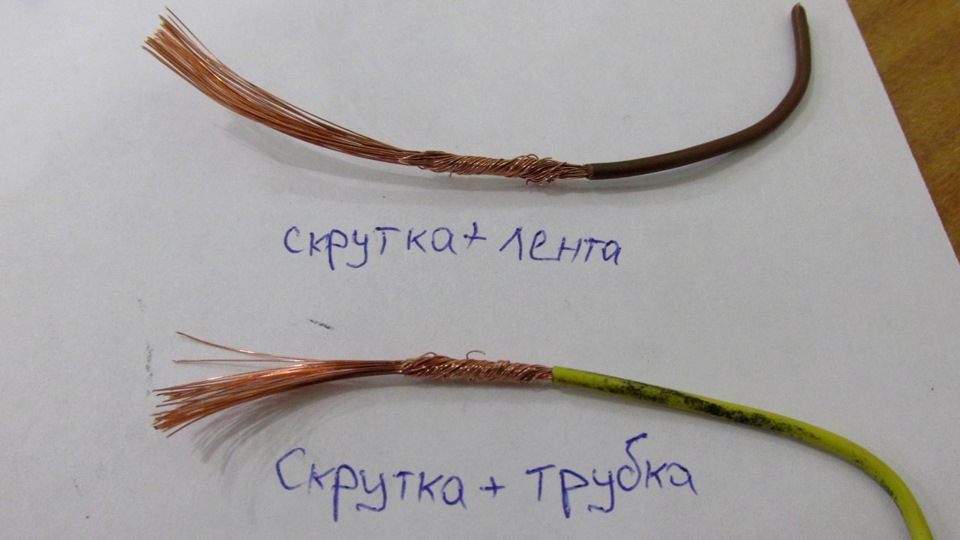

А вообще я пришел к выводу что для более показательного теста изоляций нужно больше времени "квасить" провода в агрессивной среде. Возможно когда-то и озадачусь подобным)

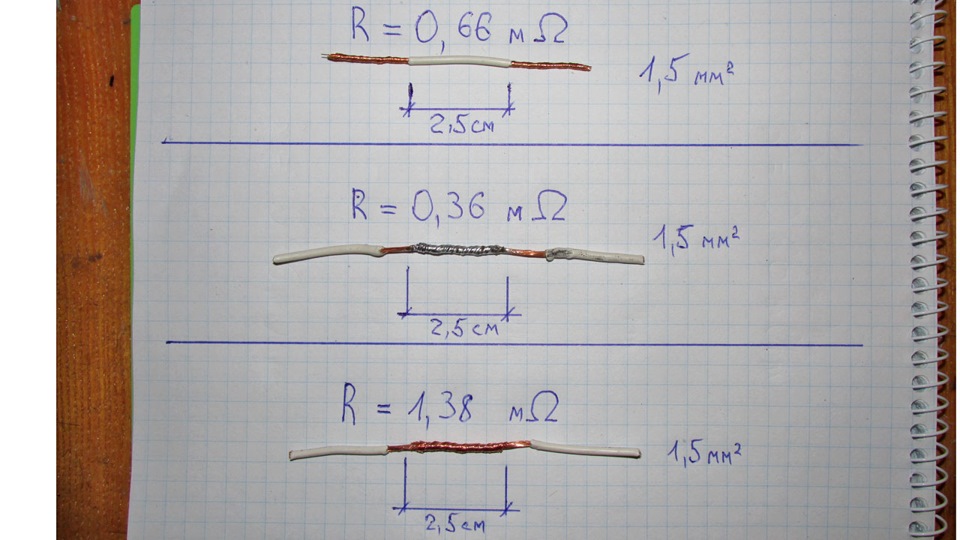

Еще решил измерить сопротивления разных соединений.

Верхний на фото провод целый, без соединения. Измерил сопротивление двух с половиной сантиметров его длины, оно составило 0,66 миллиОм. Это сопротивление будет базовым для сравнения сопротивлений разных типов соединений.
Ниже у нас пайка. Ее сопротивление на той же длине (2,5 см) составило всего 0,36 миллиОм. Это ниже, чем сопротивление целого, не тронутого провода. Еще следует отметить, что испытуемые провода были нарезаны из одного и того же провода, для того чтобы обеспечить равность условий по сечению.
Самое нижнее соединение на скрутке той же длины в 2,5 см. Его сопротивление оказалось 1,38 миллиОм. Это почти в два раза больше чем сопротивление целого провода. А это значит, что соединение такого типа будет являться слабым/узким местом в цепи. Правда это будет проявляться только тогда, когда в цепи будет течь ток максимально допустимый для сечения данного провода.
О том, как измерить такое низкое сопротивление я рассказал в видеоролике. Так же в нем есть обзор инструмента, который используется в ремонте электропроводки автомобиля, и процесс пайки силовых клемм на провода большого сечения.

В заключение хочу сказать, что все выше сказанное является моими личными наработками и наблюдениями, и не является абсолютной истиной и правилами по проведению работ. Я просто хотел поделится опытом, показать результаты сравнений, возможно для кого-то показать что-то новое.
Прислушиваться или нет решайте сами, комментируйте, критикуйте, желательно конструктивно и по теме)
Надеюсь кому-то будет полезно, или хотя бы просто интересно.

Проблемы с проводкой в авто – проявления, способы ремонта и диагностики

Как правило, электрическая часть начинает первой давать сбои в автомобиле. Нужно учитывать некоторые особенности транспорта, его марку и модель, а также просматривать отзывы других владельцев, чтобы вовремя понять, что у вас могут возникнуть проблемы с электропроводкой. Рано или поздно каждый автомобилист с этим сталкивается. Проблема заключается в том, что даже самые качественные электрические соединения и элементы не предназначены для постоянной вибрации, перепадов температур, окисления, попадания влаги. Чем больше сложностей в эксплуатации автомобиля, тем меньше желания его эксплуатировать вообще. Проблемы с проводкой могут приводить к самым неожиданным последствиям, и это настоящая трудность для очень многих владельцев транспорта. Нужно признать, что неприятности очень часто бывают вызваны неправильной эксплуатацией, отсутствием должного внимания обслуживанию авто. То есть, сами владельцы очень часто становятся виновниками неприятных ситуаций. Нужно понимать первые проявление проблем, чтобы вовремя их решить.

Проводка соединяет различные электронные узлы и датчики автомобиля, подает напряжение на систему подачи топлива, а также поддерживает двигатель в рабочем состоянии. Если в этом узле возникают проблемы, часто вообще невозможно завести двигатель или двинуться с места. Все это приводит к тому, что владелец в панике начинает искать проблему и платить за диагностические услуги на станции техобслуживания. Но нужно понять, что поломки электропроводки очень сложно диагностируются. Вполне вероятно, что после визитов двух-трех станций обслуживания вы так и не найдете реальную причину неполадок. В этом случае нужно запастись временем, пойти на специализированные форумы, на которых обсуждается именно ваша модель автомобиля, и найти неполадку самостоятельно. Конечно, тезисов и теорий вы найдете много, но все можно проверить, и часто даже своими руками.

Содержание

Какие узлы проводки ломаются чаще всего?

Короткое замыкание в одной из электрических систем машины может легко вывести из строя всю проводку. Это может быть жгут проводом на противотуманные фары, который замкнул всю систему. Конечно, есть предохранители, которые частично предотвращают риск выхода из строя всей системы. Но часто они не срабатывают должным образом, что становится причиной разных проблем, в том числе и возгораний. В современном автомобиле есть множество деталей электрической проводки, которые могут вызвать трудности, но стоит отметить лишь некоторые из них.

Самые частые неполадки случаются в таких узлах:

• жгут проводов двигателя — этот элемент находится в подкапотном пространстве и соединяет между собой систему датчиков мотора, которые отвечают за его нормальную работу;
• блок предохранителей — эта деталь подключена к жгуту проводов двигателя и содержит некоторые реле и предохранители, обычно располагает коробочка с этими деталями под капотом авто;
• жгут ЭБУ — специальная коса проводов, которая соединяет все элементы подкапотной проводки и другие детали с блоком управления, неполадки здесь часто фатальны для работы автомобиля;
• проводка осветительных приборов, а также электрические детали панели приборов, ни располагаются под передней панелью в салоне, а также отходят на передние и задние элементы светотехники;
• отдельные элементы проводки важных узлов, к примеру, в машинах с турбиной отдельная коса отводится на турбокомпрессор, и поломка в этом узле станет большой проблемой для владельца машины;
• блоки реле и предохранителей, которые в каждой машине находятся в разных местах, обычно в авто сразу несколько таких блоков, стоит изучить места их расположения и скачать на телефон схемы.

Очень часто случается так, что во время поездки на одном из блоков происходит замыкание, сгорает предохранитель. В дороге лучшим решением будет замена предохранителя, чтобы добраться до станции обслуживания и провести диагностику. Поэтому в перчаточном отделении кокпита лучше иметь пару запасных предохранителей, которые подходят для разных узлов электропроводки в вашем автомобиле. Внимательно отнеситесь к вопросу подбора запасных деталей для электропроводки в старом авто (старше 10 лет). Именно в таких машинах чаще всего владельцы сталкиваются с неполадками.

Почему ломаются детали электрической части машины?

Поломки могут быть связаны с самыми разными факторами. Если вы покупаете подержанный автомобиль, никогда нет гарантии, что он не побывал в сложных ситуациях, в нем не копались электрики-любители. Старые авто и вовсе демонстрируют постоянные трудности с проводкой, заставляя владельца то и дело обращаться на СТО и тратить довольно большие деньги на восстановление автомобиля. Работа электрика сегодня стоит достаточно дорого. В новых авто неполадки встречаются реже, но внимание все равно стоит проявить.

Главные причины неполадок следующие:

• намокание элементов проводки — в этом случае детали окисляются, из-за чего происходит потеря контакта или ослабление качества этого самого контакта, это важно учитывать при подтоплении машины;
• старость деталей проводки, что приводит к перегниванию элементов, очень часто это происходит на отечественных автомобилях старше 15-20 лет, здесь поможет только замена деталей;
• окисление контактов по другим причинам, к примеру, из-за постоянно выпадения конденсата в подкапотном пространстве или салоне авто или при регулярных перепадах температуры;
• разрыв проводков при неаккуратном ремонте автомобиля или при других механических повреждениях, разрыв приводит к серьезным проблемам, и обнаружить их порой будет очень сложно;
• выход из строя реле, предохранителей — в этом случае достаточно заменить элемент, но также проконтролировать состояние контактов в месте установки детали, это ключевой момент для старых авто.

Проводка может выходить из строя в том случае, если с ней активно позанимались неопытные мастера. Проблема в таком случае вскрывается далеко не всегда сразу. Бывает, что после некачественного ремонта машина поездит еще пару месяцев, а затем начнутся настоящие проблемы. Чем больше трудностей возникает, тем больше вероятность того, что при последнем вмешательстве в электрическую часть ваш что-то сделали неправильно. Поэтому обращаться лучше всего к специалистам, в качестве работы которых вы полностью убеждены. Иначе проблем будет избежать достаточно сложно.

Скрутки, спайки и клеммы — враги нормальной работы авто

Проводка в автомобиле строится на сотнях различных соединений. От каждого датчика отходит 4-5 проводков, которые приходят в центральную косу проводки и соединяются с ЭБУ и промежуточными датчиками и реле. В каждом случае многие детали проводки могут вызывать трудности, и это зависит от марки автомобиля, его детских болезней и качества сборки. К примеру, в автомобилях ВАЗ очень много скруток в косе проводов, которые некачественно зажимаются при производстве. Это приводит к тому, что датчики работают неправильно.

Итак, проблемы следующие:

• скрутки нужно качественно обжимать, а в идеале и вовсе избегать их наличия в автомобилях, иначе при тряске и вибрациях эти элементы электрической системы выходят из строя;
• спайки также нежелательны, они очень часто окисляются при любом попадании влаги, и это может стать причиной определенных проблем с автомобилем, включая даже сложные короткие замыкания;
• клеммы — хорошее решение, которое используется в некоторых машинах, но важно применять качественные клеммники и изолировать их, защищая влияние влаги на контакты и соединения;
• особенно популярны проблемы в том случае, когда ремонтом проводки занимались неопытные специалисты, их скрутки распадаются на первой серьезной яме и приводят к проблемам;
• соединения при интеграции новых электроприборов — важный слабый момент даже в очень качественных машинах, так что снова скажем, что доверять авто можно только опытному электрику.

В автомобилях Daewoo есть целая проблема со скрутками в проводке. Эта же проблема передалась по наследству машинам марки Ravon. Скрутки в косе проводов к ЭБУ и в моторной проводке начинают приносить трудности уже после 3 лет эксплуатации нового автомобиля. И самое страшное, что замена косы проводов на новую заводскую деталь не помогает полностью убрать проблему, со временем трудности снова возвращаются. Поэтому владельцы таких машин часто паяют скрутки и получают более длительное решение проблемы. Но и это не панацея, избавиться от неприятностей раз и навсегда не получится.

Основные показатели выхода из строя элементов проводки

Под конец публикации мы также расскажем о том, как проявляются поломки проводки. Иногда это заметно невооруженным глазом. К примеру, на ходу у вас может моргать фара или мерцать подсветка на приборной панели. В этом случае нужно внимательно пересмотреть жгуты проводов, которые отвечают за подачу электричества в нужное место. Осмотр может сразу же дать информацию о том, в каком именно месте у вашей машины есть проблема. Но провода в авто обычно скрыты гофрами, и разрезать их — не лучшее решение. Поэтому диагностику можно проводить и другими методами.

Основные проявления поломки разных деталей электрики в машине:

• двигатель работает неровно, могут плавать обороты, часто бывает так, что меняется диапазон холостых оборотов, из-за чего машина сразу же меняет поведение и раздражает владельца;
• растет потребление топлива — ЭБУ или датчики работают неполноценно, получают проблемы и трудности, которые становятся причиной роста расхода из-за неправильной подачи сигналов в системе;
• завести авто невозможно, в этом случае нужно смотреть на электрические детали в районе стартера, контактной группы замка зажигания, а также проводки между этими элементами в автомобиле;
• на экране бортового компьютера демонстрируются коды ошибок, а в более ранних поколениях инжекторных машин загорается лампа Check Engine, часто это связано именно с проводкой;
• некоторые электроприборы работают некорректно — вентилятор не вращается, подсветка не включается, дворники не работают, именно эти показатели могут дать вам информацию о проблемах с электрикой.

Часто в машине проблемы с электропроводкой начинаются с банального отказа дворников и мерцания подсветки на панели приборов. Но если такие неприятности у вас уже начали происходить, можно смело ждать более серьезных трудностей. Это уже говорит о том, что электрическая часть машины работает неполноценно и может приносить трудности в будущем. При первых симптомах неполадок, стоит обратиться к автомобильному электрику. На СТО вам часто сразу предложат менять различные датчики, блоки реле и предохранителей. Но нужно попробовать отыскать проблему консервативными методами.

Предлагаем посмотреть видео по теме работы электропроводки в авто:

Подводим итоги

Качественная работа электрической части становится залогом нормальной эксплуатации автомобиля. Вы можете использовать все его функции без проблем и получать удовольствие от ровной нормальной работы агрегата. Также расход стоит в норме и не пугает вас своими цифрами. Но как только электрические элементы выходят из строя, начинаются трудности с самыми разными узлами. Это приводит к тому, что вы просто не понимаете, за что хвататься при диагностике. Недобросовестные мастера на сервисе предлагают заменить датчики, реле, а также целые сегменты проводки. Но иногда проблема кроется в том, что один из проводков просто вышел из строя и стал показывать проблемы в работе.

Лучше всего найти хорошего мастера-электрика, который специализируется на автомобилях. Конечно, если вашей машине менее 3 лет, а пробег меньше 100 000 километров, то при любой проблеме с электричеством следует обращаться в официальный сервисный центр. Так вы по гарантии сможете устранить проблемы и получить нормальную работу электрической части. Будьте внимательны с выбором автомобильного электрика. Очень часто некачественный сервис становится причиной серьезных проблем в будущем. А вы когда-нибудь справлялись с неисправностями автомобильной проводки?

Ремонт электропроводки автомобиля. Как прозвонить и определить неисправность электропроводки в машине?

Далекому от автоиндустрии человеку трудно представить себе бесконечные жгуты проводов, которые скрыты под обшивкой автомобиля. Их метраж в современном авто исчисляется сотнями метров, а поиск неисправности становится целой проблемой, решить которую можно только при помощи специального диагностического оборудования. И если появляются трудности с эксплуатацией транспортного средства, автовладелец может своими руками определить причину отказа, либо найти узел, нестабильно функционирующий именно в результате выхода соединительных проводов из строя.

Провод для электропроводки автомобиля, требования к качеству провода

Принципом, на котором нужно основывать выбор кабеля, является обеспечение пожарной безопасности, поскольку в результате вполне прозаичных причин транспортное средство достаточно легко подвержено возгоранию. В любой проводке, в том числе и в автомобильной, есть два главных фактора риска: токовая перегрузка и короткое замыкание.

Кабель необходимо выбирать так, чтобы не допустить перегрева и токовой перегрузки при правильной установке, а изоляция провода должна защищать от возможного короткого замыкания, а также минимизировать последствия, если это произошло.

И главное: важно, чтобы кабель доставлял живительную энергию без существенных потерь. Автомобильный кабель необходимо выбирать, учитывая два главных аспекта: его физико-механические параметры и электрические характеристики.

Что касается электрических характеристик кабеля, то они отвечают за безопасность и потери электроэнергии. Два важных параметра — материал и диаметр жилы кабеля. Они обусловливают определенные показания сопротивления на метр длины. Чем меньше сопротивление, тем лучше: теряется меньше энергии по дороге от АКБ к месту назначения. Кроме того, кабель меньше нагревается.

Намного лучше применять провод с медной жилой, нежели с алюминиевой. Однако наиболее эффективными являются жилы из бескислородной меди. Их сопротивление еще меньше, однако такой кабель дороже. Если говорить о диаметре жилы, то его желательно выбирать побольше, но не перестарайтесь.

Физико-механические параметры относятся больше к изоляции, нежели к жиле. Изоляция отыгрывает важную роль: защищает кабель от короткого замыкания и оголения жилы. Поэтому важно, чтобы изоляция не плавилась, не дубела и не растрескивалась. Она должна иметь определенный запас прочности, чтобы не рваться в условиях малейшего трения/натяжения/качения. Не должна никоим образом вступать в реакции с различными изделиями химической промышленности, которые предназначены для «профилактики», «кормления» и «лечения» автомобиля.

В общем, ответственность изоляции — противостоять всевозможным химическим и физическим воздействиям, которым кабель подвергается. Кроме того, если возник пожар, изоляция не должна распространять огонь.

Схемы электропроводки автомобиля, где найти схему?

Условные обозначения на электрических схемах автомобилей

Электрическая схема автомобиля являет собой графическое изображение специальных пиктограмм и символов, которые имеют последовательное или параллельное соединение. При этом схема никогда не отображает действительное расположение данных элементов, а лишь указывает на их связь между собой. Так, человек, который в них разбирается, может с одного взгляда определить принцип действия электроприбора.

Фактически на всех электросхемах изображаются следующие группы элементов:

• Источник питания — генератор или аккумулятор.
• Проводники — провода, при помощи которых выполняется передача электроэнергии по цепи.
• Потребители электроэнергии — все устройства или приборы, преобразующие электрический ток в иной вид энергии. К примеру, прикуриватель преобразует электроток в тепловую энергию.
• Аппаратура управления — устройства, которые предназначены для размыкания или замыкания электроцепи и могут отсутствовать или присутствовать в схеме.

Электрическую схему определенной модели автомобиля можно без проблем найти в интернете. Представляем вашему вниманию несколько электросхем разных моделей семейства ВАЗ.

Электрическая схема ВАЗ 2106

Электросхема автомобилей ВАЗ 21011, 21013

Как искать неисправности в электропроводке автомобиля, подробно

Если какой-то исполнительный механизм или электрический прибор перестал функционировать, не стоит сразу менять его. Не исключено, что причина отказа скрывается в нарушении работоспособности электропроводки, а значит монтаж нового оборудования не решит проблему.

Любое заводское руководство к автомобилю рекомендует начать поиск причины поломки с прозвона электропроводов, которые соединяют этот механизм или прибор с другими элементами. Для этого вооружитесь мультиметром или сигнальной лампочкой на 12 В с соединительными проводами.

проверяем напряжение

Итак, если один из электронных элементов в автомобиле перестал работать, в первую очередь следует проверить напряжение электрической цепи, соединяющей его с иными устройствами. Для этого:

• Включите на мультиметре режим вольтметра.
• Подсоедините один из щупов устройства к отрицательной клемме АКБ (если проверяемый прибор расположен под капотом) либо к массе ТС, стараясь выбрать на кузове точку с хорошим контактом.
• Подсоедините второй щуп к подающему кабелю в проверяемой цепи, заранее демонтировав его с клеммы прибора или устройства.

Если на мультиметре появится значение, значит провод исправен и напряжение в нем присутствует. Проделайте операцию с прочими проводами, и когда обнаружите точку, где напряжение отсутствует, можно сделать вывод, что источник поломки находится в данном отрезке.

Важно! В некоторых электроцепях автомобиля напряжение присутствует лишь тогда, когда ключ в замке зажигания стоит в определенном положении.

ищем короткое замыкание

Лучше не доводить провода в автомобиле до такого состояния

Эта процедура характеризуется полным отсутствием напряжения в цепи.

• Нужно извлечь плавкий предохранитель, который отвечает за проверяемую цепь.
• Переведите мультиметр в режим омметра.
• Подсоедините один из щупов к клеммам предохранителя в момент, когда остальное оборудование и приборы данной цепи обесточены.
• Далее пошевелите провод — если при этом на мониторе будут появляться значения, то провод закорачивает.

Зачастую такое происходит с проводами в тех местах, где протерлась изоляция.

проверяем качество заземления

Так как подавляющее большинство ТС имеют однопроводную схему электропроводки, а все электрооборудование получает «-» через металлический корпус автомобиля, качество заземления механизмов и приборов отыгрывает решающую роль. Однако в ходе эксплуатации элементы корпуса:

• Разбалтываются.
• Окисляются.
• Ржавеют.

Поэтому у подключенного к корпусу электрооборудования теряется электрический контакт и они начинают функционировать с перебоями. Чтобы проверить их исправность, проверьте надежность заземления:

• Отсоедините АКБ и подключите один провод мультиметра к массе ТС.
• Второй провод подсоедините к точке заземления либо к проверяемому соединению.
• Если на экране появятся значения, нужно сверить их с заводскими. Если они близки, то заземление в порядке.

проверяем целостность цепи

• Отключаем напряжение от цепи, отключив клемму на аккумулятор или вытащив плавкий предохранитель.
• Проверяем электроцепь на целостность, подсоединив ее концы к щупам мультиметра.
• Далее присоединяем один щуп к массе ТС.
• Если на мониторе появятся значения, разрывы в цепи отсутствуют.
• Если монитор остается статичным, это говорит о разрыве в электроцепи.

Набор для ремонта электропроводки автомобиля

Итак, для ремонта электропроводки потребуется:

1. Тканевая изолента: водонепроницаемая, термостойкая.
2. Обычная изолента.
3. Разъем «папа-мама».
4. Мультиметр, тестер.

5. Паяльник.
6. Припой.
7. Канифоль.
8. Зажигалка.
9. Масло WD-40.

10. Термоусадочная трубка (термокембрик).
11. Контролька.
12. Схема электропроводки.
13. Бумажки.
14. Скотч.
15. Ручка.

Как все это использовать?

1. Тканевая изолента: водонепроницаемая, термостойкая. Применяется для поврежденной изоляции на проводе. Очень хорошо клеится. Надежно защищает от нагревания и влаги. Имеет большую толщину.

2. Обычная изолента. Применяется для соединения проводки в шлейфы.

3. Разъем «папа-мама». Необходимо оголить провод на три миллиметра и обжать разъемом при помощи плоскогубцев. На разъеме есть два ряда усиков, вначале одним усиком первого ряда прижмите провод за обмотку. Затем зажмите второй ряд усиков, прижмите оголенный провод и дожмите второй усик с первого ряда.

4. Мультиметр, тестер. Он являет собой универсальное устройство, которое одновременно объединяет вольтметр, амперметр и омметр. Вольтметр отвечает за измерение напряжения в бортовой цепи, амперметр измеряет силу тока, а омметр определяет сопротивление.

5. 6. 7. Паяльник, припой, канифоль. Нужны для спаивания места разрыва проводов. Иначе места разрыва будут окисляться и хуже проводить электричество.

10. Термоусадочная трубка (термокембрик). Применяется для изолирования места спайки. Ее нужно натянуть на провод и нагреть зажигалкой, в результате трубка будет сужаться, тем самым изолируя участок спайки от грязи, воздуха и влаги. Там, где сложно натянуть кембрик, воспользуйтесь WD-40 (осторожно, огнеопасно).

11. Контролька. Возьмите одноконтурную лампу на 12 Вольт. Подсоедините два провода. Один киньте на корпус ТС, а на конец второго подсоедините иглу. Теперь тыкайте иглой в провода, если лампа загорается, значит ток течет в проводе. Аккумуляторная батарея в данный момент должна быть подсоединена. Данным способом удобно искать обрыв в проводе или пропавший контакт.

12. Схема электропроводки. Нужна, чтобы знать какой провод куда подсоединять.

13. 14. 15. Бумажки, скотч, ручка. Нужны, чтобы помечать приборы и провода в ходе работы с электропроводкой.

Как правильно соединить провода в автомобиле

Существует несколько вариаций соединения проводов в автомобиле. Наиболее распространенный и наименее надежный — скрутка проводов. Для этого два конца проводов просто скручиваются между собой, а оголенные провода изолируются при помощи изоленты.

Однако желательно применять более надежные способы соединения, например, опрессовку. Для этого понадобится соединительная гильза требуемого диаметра и пресс- клещи. Опрессовка выполняется таким образом:

• Вначале с проводки снимается изоляция.
• Затем провода скручиваются и помещаются внутрь гильзы.
• Далее все обжимается с помощью пресс-клещей.
• Соединение изолируется.

Еще одним вариантом является сварка — считается профессиональным, так как для его реализации понадобится сварочный аппарат. Такой метод тоже считается надежным. Если сварочный аппарат отсутствует, можете прибегнуть к пайке. Однако для этого потребуется паяльник с расходными материалами.
