Установка багажника и регулировка торсионов

Небольшой отчет о том, как установить багажник и отрегулировать торсионы.

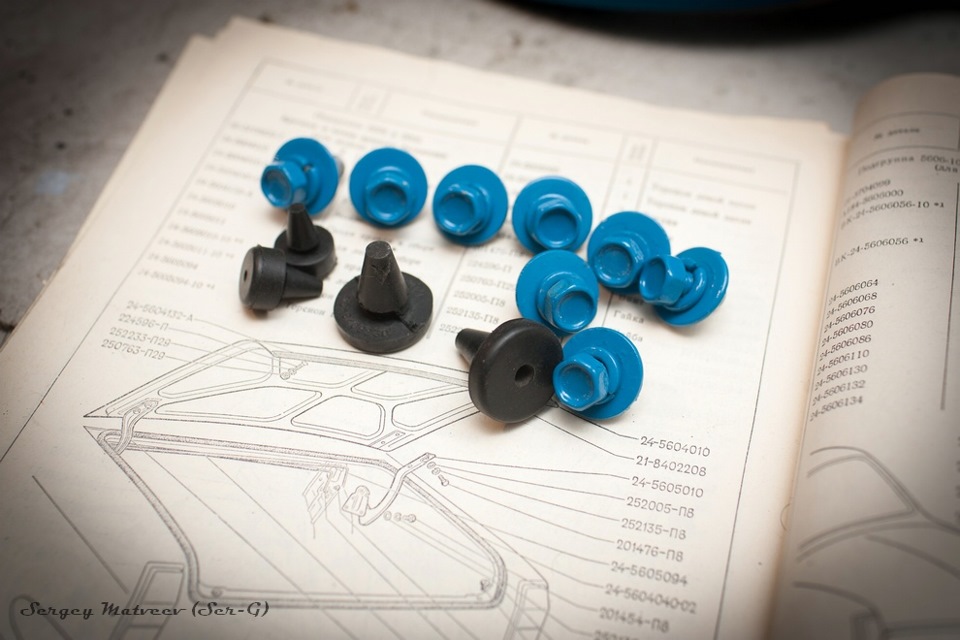

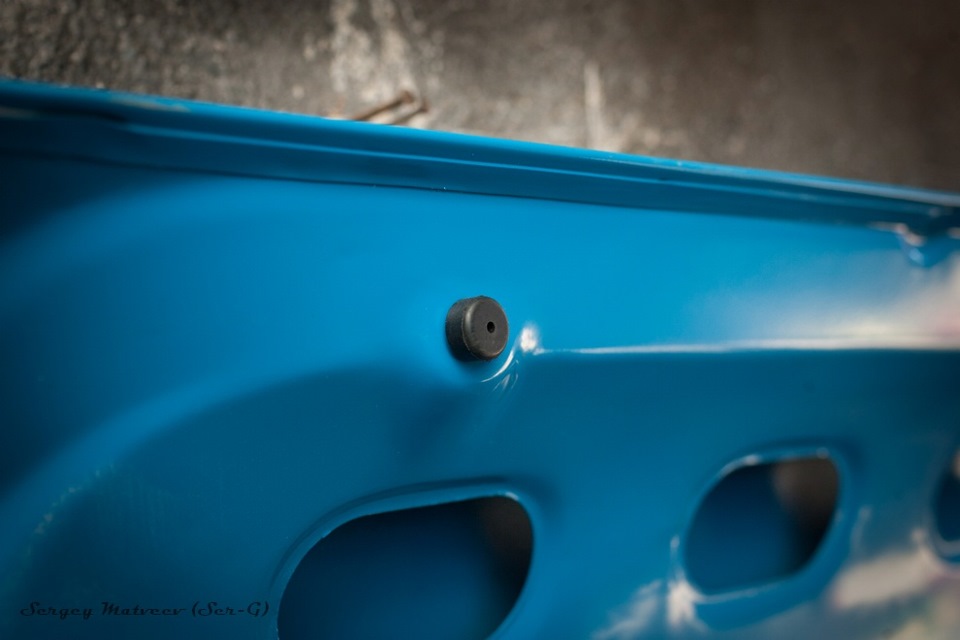

Достал крепеж и новые отбойники.

Крепеж петель к кузову:
— Болт (201454-П8) М8х16мм — 6шт
— Шайба (252005-П8) ⌀8,4х17мм — 6шт
— Гровер (252135-П8) ⌀8мм — 6шт

Крепеж петель к крышке:
— Болт (201476-П8) М8х20мм (мелкая резьба) — 4шт
— Шайба (252005-П8) ⌀8мм — 4шт
— Гровер (252135-П8) ⌀8мм — 4шт

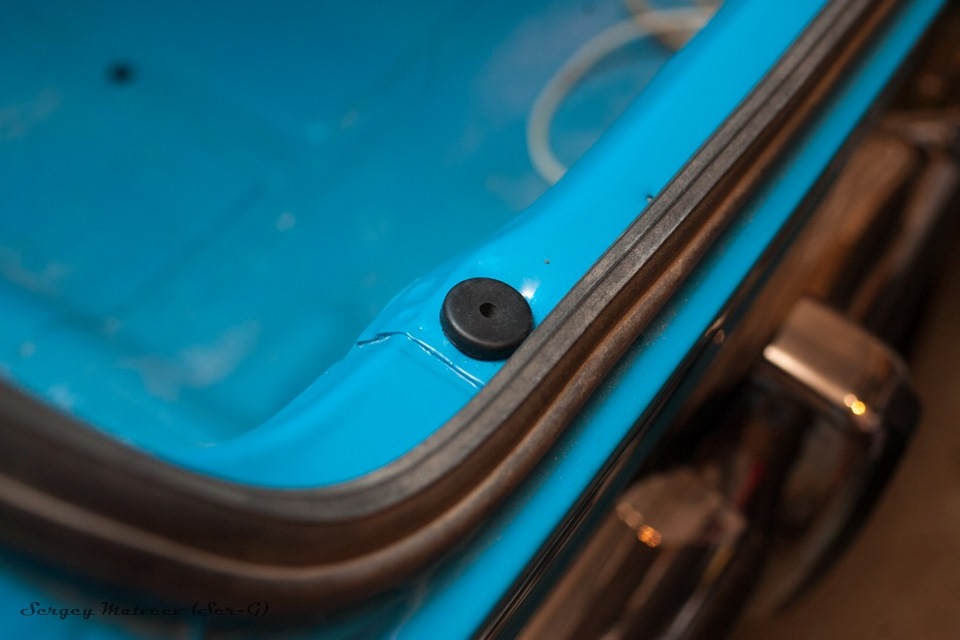

Установил. Ставим уплотнитель Наживил петли.

Накидываем крышку и предварительно выставляем по высоте и по зазорам.

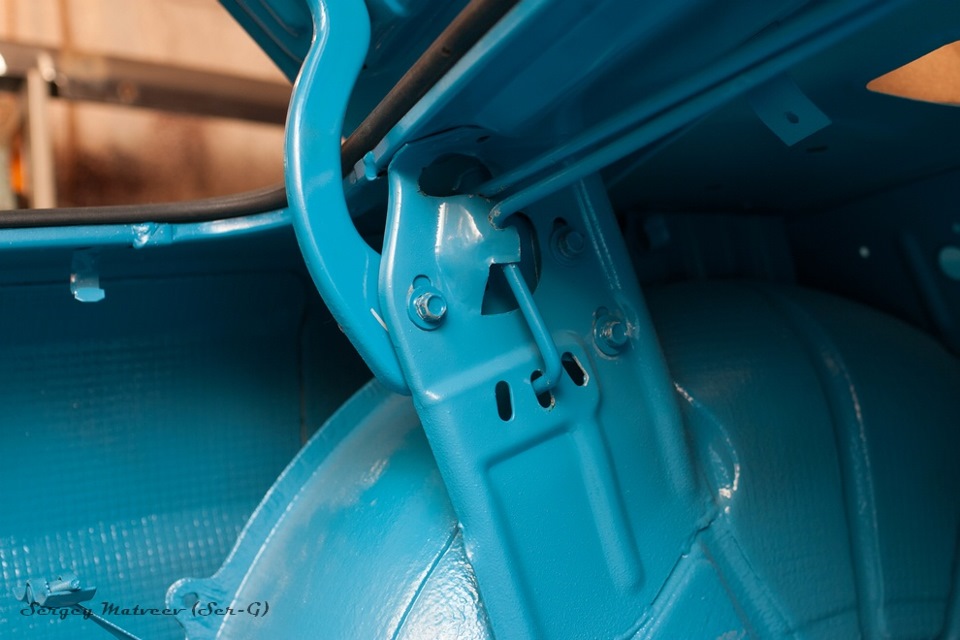

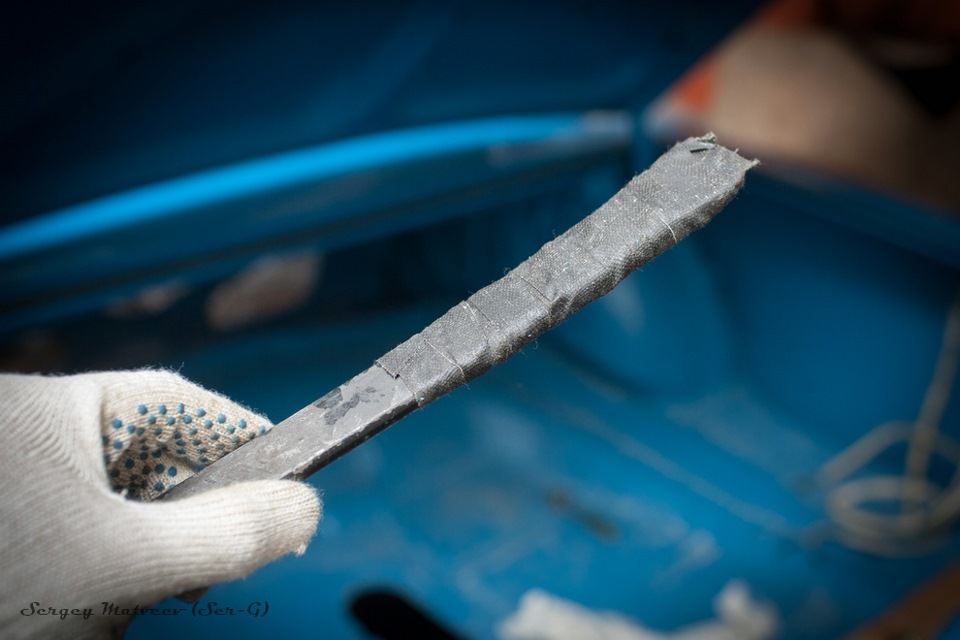

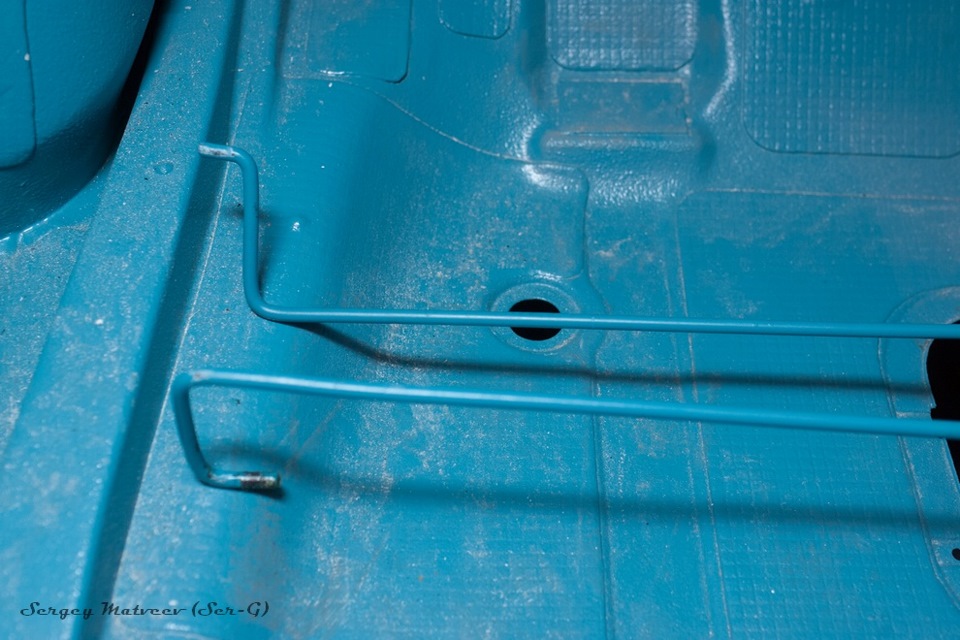

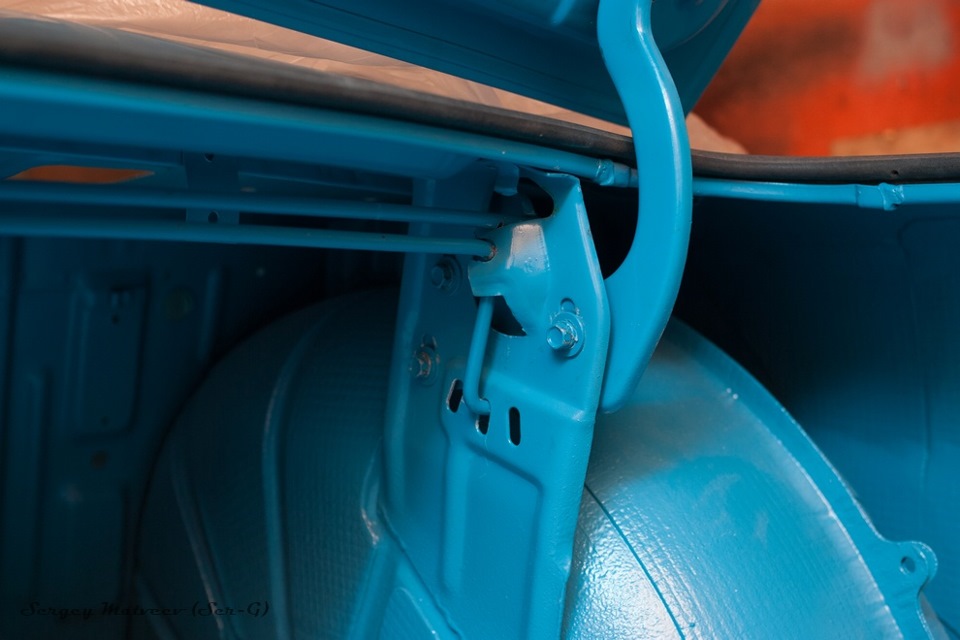

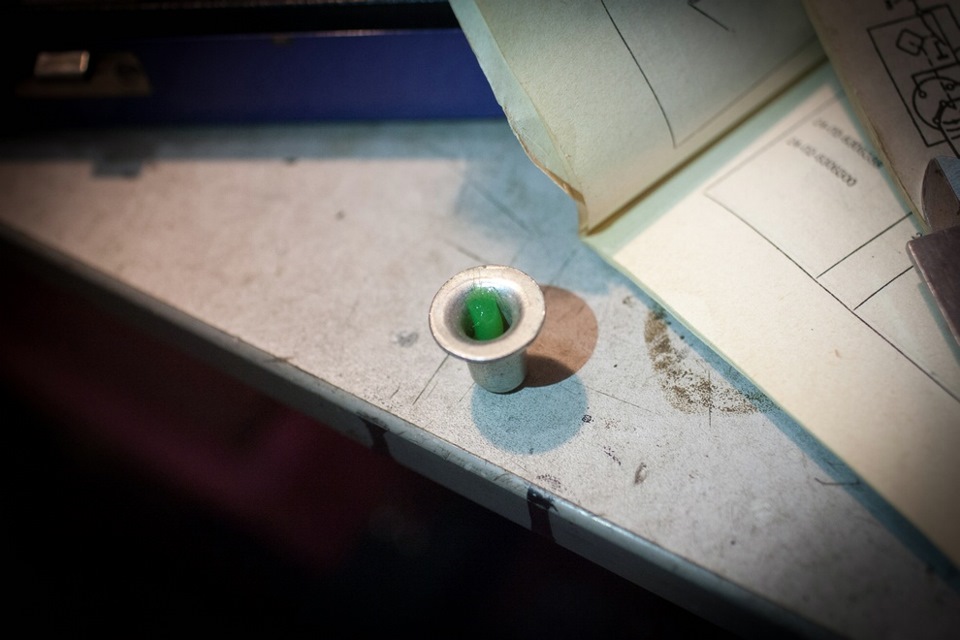

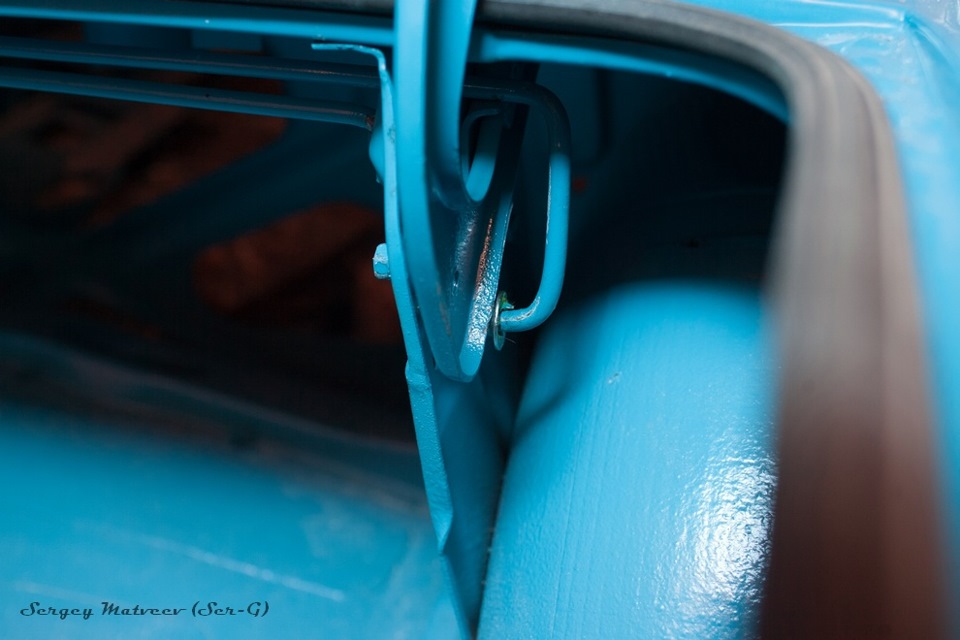

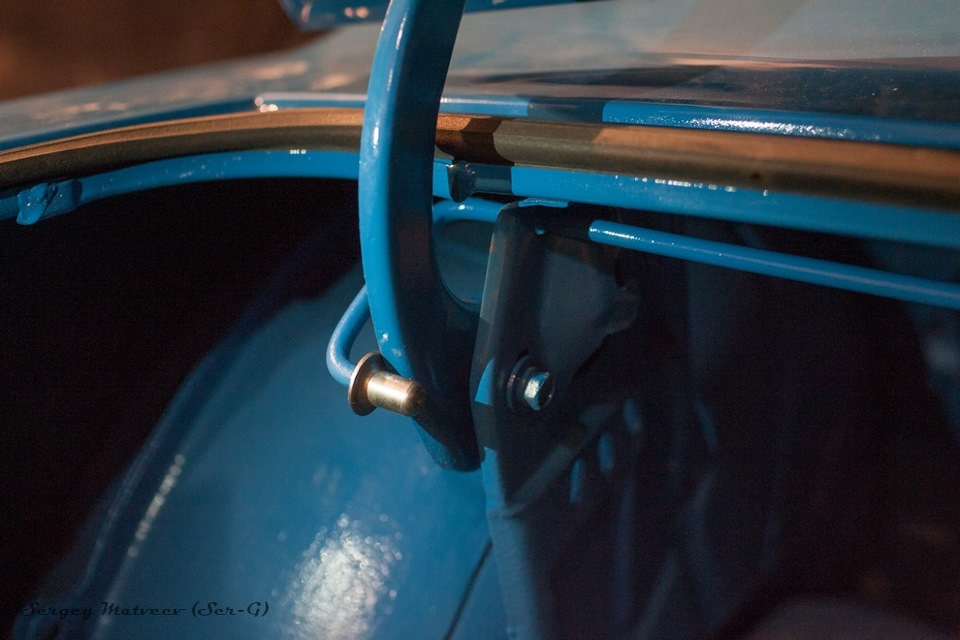

Ставим втулки торсиона (13-5605110). Надо 2шт. Цена 20р/шт. Не забудьте добавить внутрь смазку (по книжке надо ЦИАТИМ, но думаю тут непринципиально — мазнул Castrol’ом) Теперь надо понять какой торсион куда ставить. Логически нетрудно догадаться, но на всякий случай: если слева концы выставить как на фото, то с другой стороны они должны лечь… …вот так! Заводим за петлю и накидываем колпачок. Существует много разных способов установки торсионов, я выбрал такой. Обмотал тряпочной изолентой монтировку и вперед! Второй конец торсиона установлен в нужное регулировочное положение (в моем случае вторая дырка). Далее просто заводим конец торсиона за петлю. Вот так. Аналогично с этой стороны. Вот, что получается.

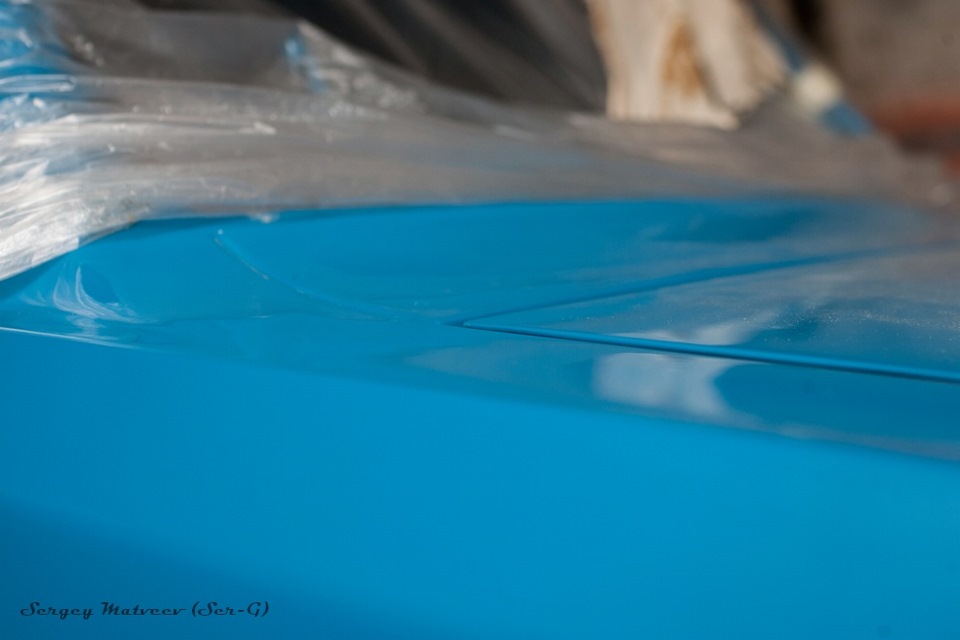

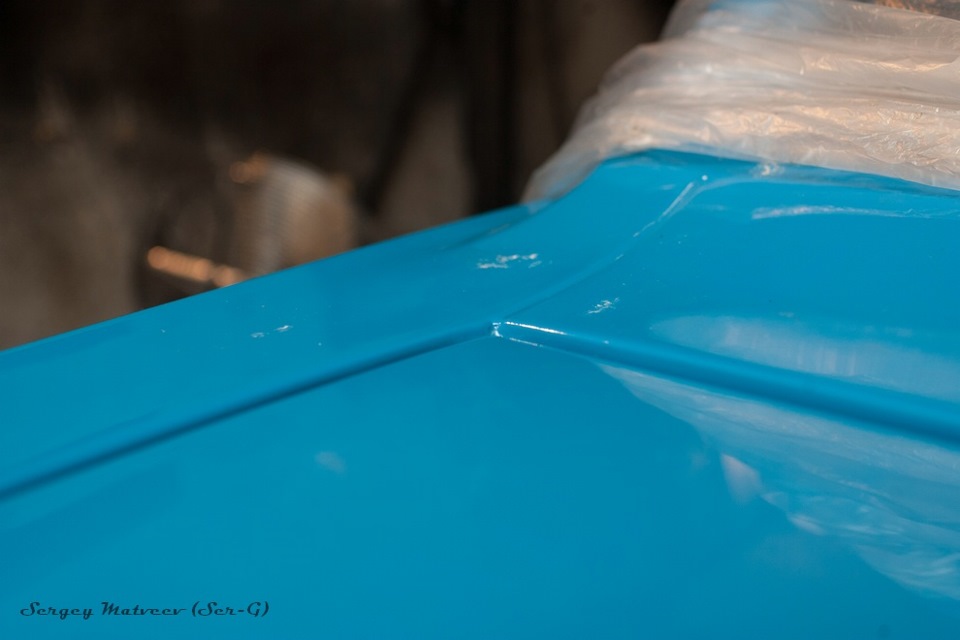

После того, как поставим торсионы крышка стала прилично выпирать… Снимаю торсионы — все ок! Так не годится…

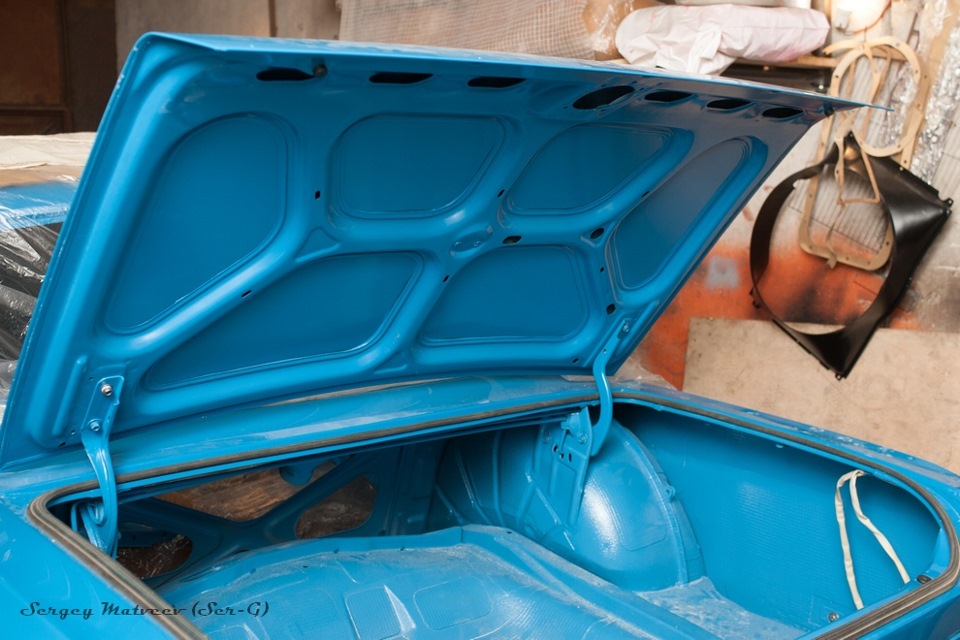

Такой расклад меня не устроил, поэтому я решил переставить петли. Снял торсионы, поставил петли так, чтобы крышка была утоплена (см.фото 5). Потом, когда поставил торсионы получил… …идеальное положение по высоте!) В прикрытом виде.

В кратце:
— ставим уплотнитель
— наживляем петли
— накидываем крышку
— затягиваем петли так, чтобы крышка была немного утоплена по высоте около крепления петель (торсионы потом ее немного вытянут)
— выставляем крышку по зазорам, затягиваем петли к крышке
— устанавливаем торсионы в ОДИНАКОВОЕ регулировочное положение, иначе они будут по разному выдавливать крышку с разных сторон.
— ну вроде всё)

Как правильно установить торсион крышки багажника на ГАЗ 3110 подробный мастер-класс

Крышка багажника – это очень важный элемент автомобиля. В некоторых моделях она оснащена торсионом, который облегчает открывание и закрывание крышки. Если торсион сломался, его нужно заменить. В этом мастер-классе мы расскажем, как правильно установить торсион крышки багажника на ГАЗ 3110.

Шаг 1: подготовьте инструменты и материалы

Для установки торсиона вам понадобятся следующие инструменты:

1. Ключ для гаек;
2. Отвертка;
3. Молоток;
4. Ножовка;
5. Набор пилочек;
6. Набор сверл;
7. Струбцина.

Также вам понадобятся запчасти:

1. Торсион;
2. Набор крепежных элементов.

Шаг 2: демонтируйте старый торсион

Прежде чем начать установку нового торсиона, необходимо демонтировать старый. Для этого:

1. Откройте крышку багажника;
2. Снимите старый торсион;
3. Очистите место крепления нового торсиона от грязи и пыли.

Шаг 3: изготовьте детали для крепления нового торсиона

Так как новый торсион может иметь другие размеры и форму крепежных элементов, чем старый, вам нужно изготовить новые детали для крепления. Для этого:

1. Отмерьте длину и ширину крепежных элементов нового торсиона;
2. Используя ножовку и пилочки, изготовьте новые детали из металлической полосы;
3. Отверткой снимите крепежные элементы со старого торсиона и прикрепите их к новым деталям.

Шаг 4: установите новый торсион

Теперь можно установить новый торсион. Для этого:

1. Прикрепите новые крепежные элементы с торсионом к крышке багажника;
2. Закрепите их с помощью струбцины;
3. Проверьте, чтобы торсион был правильно установлен и крышка багажника открывалась и закрывалась легко.

Теперь вы знаете, как правильно установить торсион крышки багажника на ГАЗ 3110. Надеемся, что этот мастер-класс был для вас полезным!

Багажник, лопнул торсион?

Нашел такой вариант: ttp://www.gazclub.ru/faq/?mess_id=1450
Появилась идея.
А если сделать вот так?

Musson

Постоялец

• 16 Ноя 2009

• #10

полковник2

Старейшина

• 16 Ноя 2009

• #11

Там рычаг маленький, а капот не легкий. Нужен серьезный . как его зовут? упор?.

По этому принципу можно сделать привод: двигатель вращает гайку, а болт заделан в кронштейн крышки — крутит двигатель и крышка плавно поднимается, поменяли полярность и крышка закрывается до щелчка. Вот тут у заправщиков не только глаза повылазят, но и челюсти на асфальт посыпятся.
