Как снять переднюю фару на форд фьюжн

Ford Fusion 1,4 TDCI › Бортжурнал › Разобрал переднюю фару

Предварительно, было перечитано много материала, а также пересмотрено множество роликов на эту тему. В том числе, с какими трудностями сталкиваются автовладельцы других марок при разборе фар.
На мой взгляд никаких особых приспособлений и трудностей с разбором фары fusion нет.
Вначале хотел ее засунуть в духовку, как это делают многие на драйве, потом решил не делать этого так как мог ее там перегреть или недогреть, здесь нужно найти золотую середину, или обладать некиим опытом.

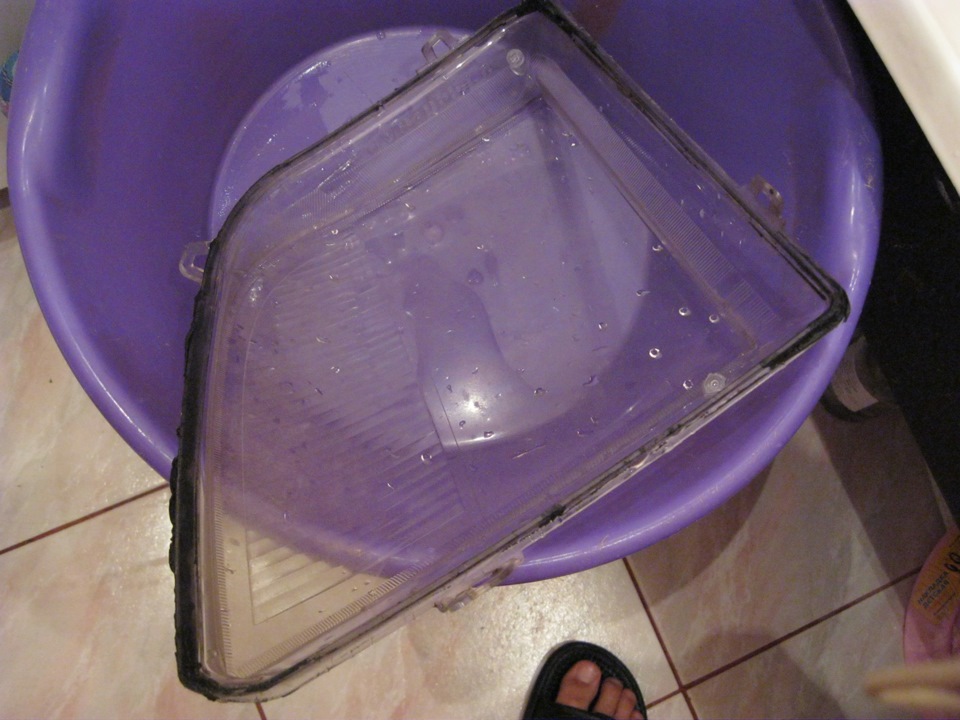

Решился отделить стекло под горячей водой, как это делают многие владельцы фьюжинов.
Взял тазик, в котором купали в свое время ребенка.

Поставил его в ванну, включил колонку погорячее (не могу сказать температуру, но руку мог держать в данной воде около 30 сек). Держать фару в такой воде долго не пришлось около минуты и пробуем отделять, хватает примерно на 10 сек и снова в воду, т.к.герметик остывает.
Для наилучшее отделения стекла от корпуса вооружился стамеской и двумя отвертками.

ВАЖНО:
Чтобы вода не попала внутрь фары раньше времени, т.к. внутри находится электрокорректор, патроны лампочек, провода.
Я держал фару стеклом вниз в воде и следил, чтобы она не проникла через отверстие для лампы H4, а также 4 вентиляционных отверстия для блок фары.
Процедура снятия только стекла заняла порядка 40 мин.
Внутри было очень много пыли.

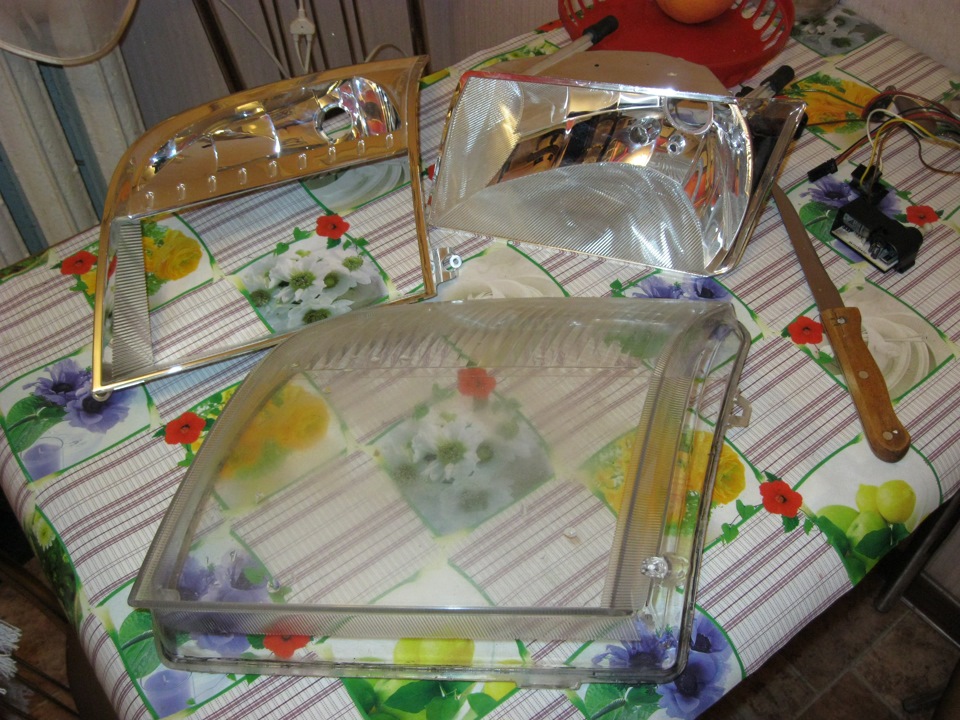

Отделил отражатели от блок фары

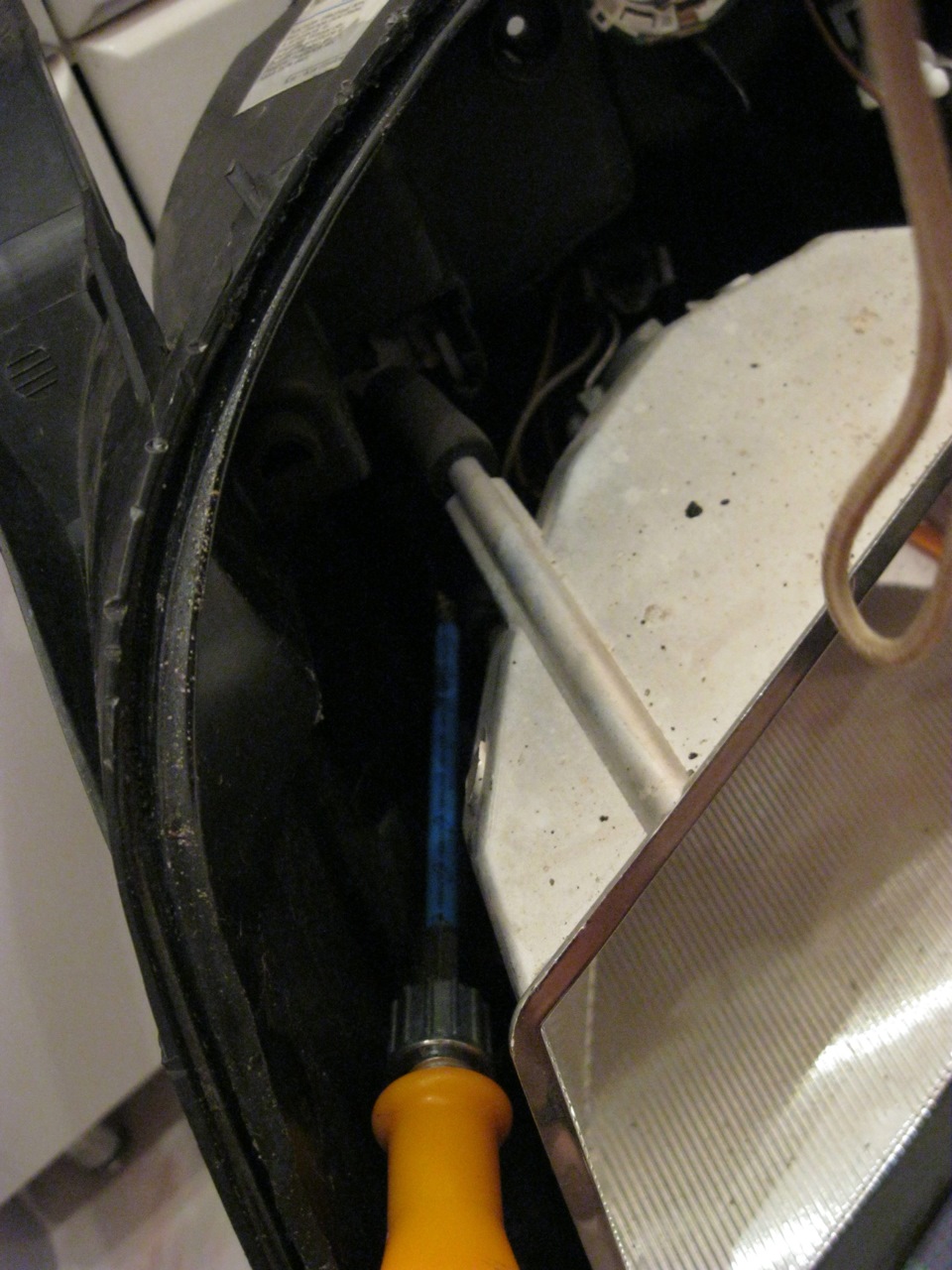

Понадобилась крестовая отвертка с длинным наконечником, чтобы открутить электрокорректор (сначала открутил потом его отделил от отражателя, т.к побоялся сломать)

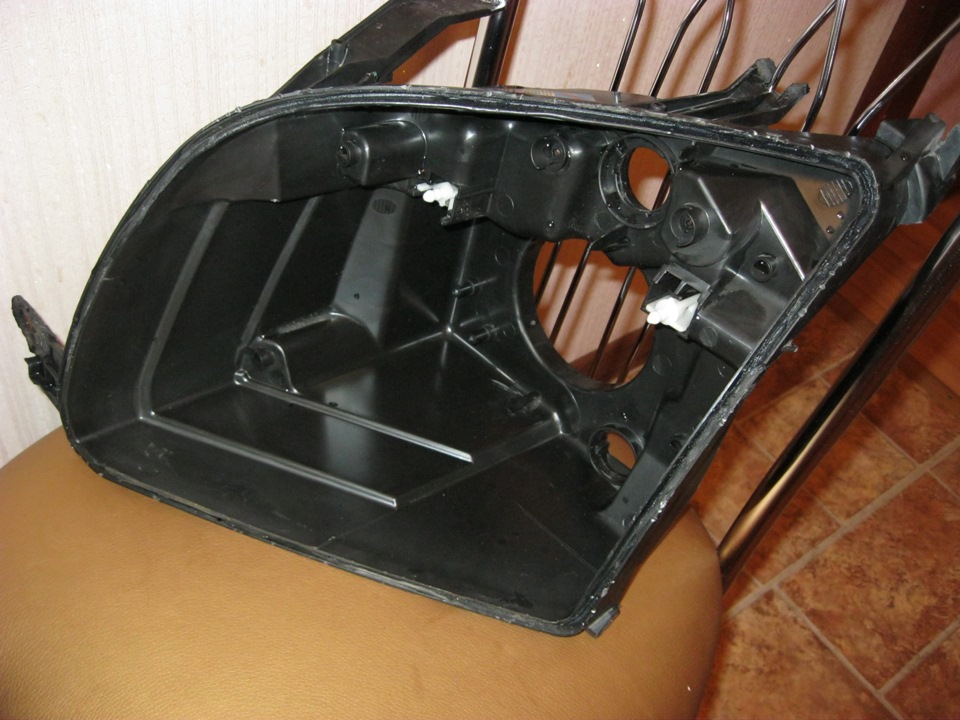

Убрал все провода из задней части корпуса фары и промыл его.

Под тонкой струйкой воды комнатной температуры промыл отражатели. И ватными дисками почти без нажатия убрал капельки.

Под горячей водой с корпуса фары удалил почти все остатки герметика, этот процесс занял около 50 мин.
Собрал в обратной последовательности, но без электрокорректора, который не работал с момента покупки авто, стекло закрепил оконным уплотнителем, разрезав его вдоль – цельный оказался слишком толстым не получалось стекло защелкнуть.

Старый электрокорректор – отдавал в мастерскую (т.к. новый стоит около 2 тыс руб. ещё и поискать нужно), как оказалось моторчик рабочий, а вот управляющая плата по всей видимости не работает, ее предназначение только для этой цели и в другой электронике не используется

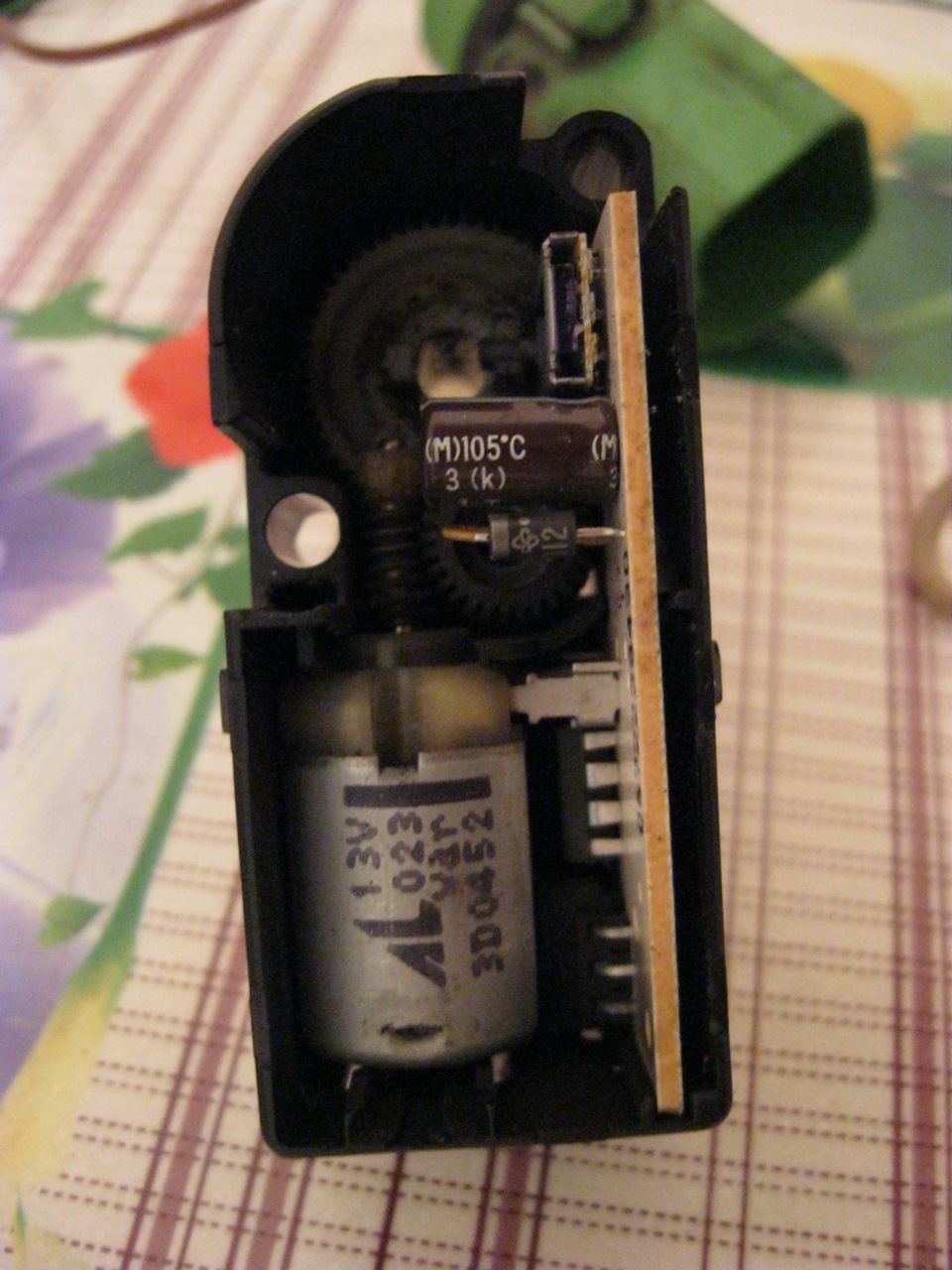

Вот такой у нас на фьюжинах электрокорректор

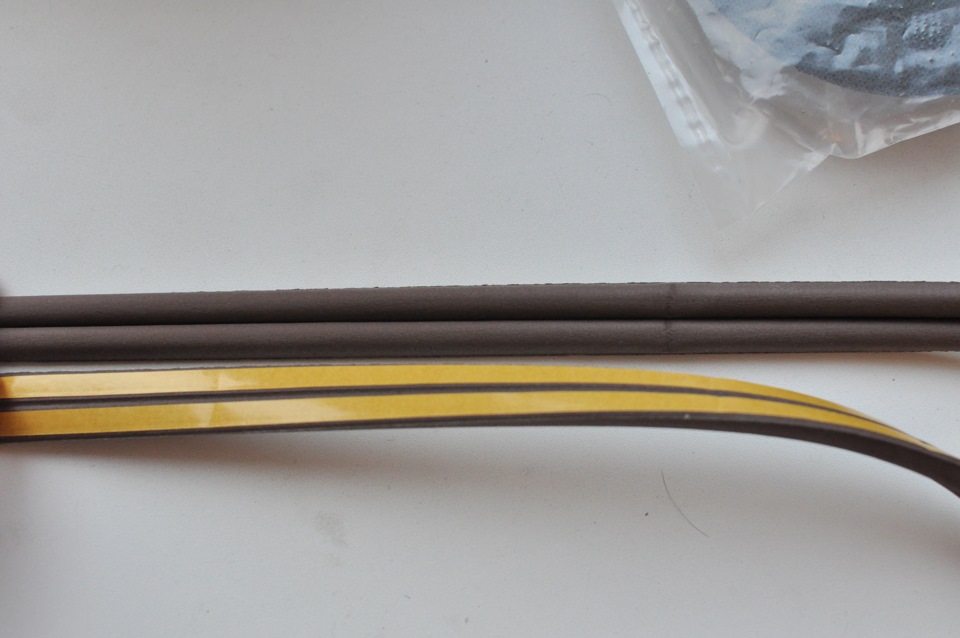

Стекло держится очень хорошо, т.к. пришлось снова разбирать фару и вставлять новый электрокорректор. Фара не потеет.

Следующий пост думаю будет очень полезен, т.к. речь пойдет замене эелектрокорректора фар.

Замена лампочек Ford Fusion (Форд Фьюжн) своими руками


Статьи

Как выбрать лампу ближнего света на Ford Fusion?

Начнем нашу страницу содержимого с выбор лампы ближнего света на Ford Fusion, скорее всего, у вас уже есть запасные лампочки в бардачке вашего автомобиля. Даже в этом случае вы, возможно, уже использовали запасную лампочку и не хотите покупать полный комплект. Или, может быть, вы хотите увеличить мощность ваших фар и, следовательно, выбрать более мощную лампу. Когда мы говорим о лампы ближнего света на вашем Ford Fusion, мы также говорим о H7 лампочки, это собственно «техническое» название этой лампочки. Вот различные виды существующих ламп и их преимущества:

Какие лампы ближнего света можно использовать

Автомобиль оснащен стандартным патроном Н4, поэтому для него подойдут практически любые лампочки p43t с двумя спиралями – дальнего и ближнего света. Что касается производителя, то все будет зависеть от твоего бюджета, поскольку разброс цен чрезвычайно широк:

  • галогенная Bosch H4 12В 60/55Вт Gigalight Plus 120 – 850-900 руб. за 1 шт.;
  • галогенная Philips «VisionPlus», для фар, цоколь H4 (P43t), 12V, 60/55W – 550-600 руб. за 1 шт.;
  • галогенная Philips H4 Cristal Vision + 2x W5W 12V 60/55W – 1400-1600 руб. за комплект (2 шт.);
  • галогенная OSRAM Night Breaker UNLIMITED +110%, Н4 – 100-21200 руб. за комплект (2 шт.);
  • галогенная Маяк H4 12V60/55W – 200-220 руб. за 1 шт.;
  • галогенная Narva H4 12V-60/55W – 120-180 руб. за 1 шт.

Что нужно для работы

Процесс замены лампочек ближнего света в Форд Фьюжн предельно прост и не требует специальных навыков и инструментов. Для этой операции тебе понадобятся:

  1. Запасная лампочка с цоколем H4 (p43t).
  2. Мощная отвертка или ключ с битой Torx Т30.
  3. Полчаса свободного времени.

Для замены лампы тебе понадобится только одна отвертка Torx

Если все под рукой и сам ты готов, то можно начинать.

Процесс демонтажа фары на Форд Фьюжн

Сам процесс займёт около получаса. Нет необходимости каждый раз ездить в автосервис, поскольку процесс достаточно простой и выполнимый собственными руками.

Итак, когда стало все понятно и доступно, можно приступить непосредственно к процессу замены лампы:

Подрылок переднего колеса на Форд Фьюжн

  1. Снимаем клемму с АКБ, чтобы при замене случайно не закоротить цепь.
  2. Теперь нужно вынуть пистоны с защитных арок колеса.

Подрылок переднего колеса на Форд Фьюжн

Демонтаж пистона который крепит подкрылок кузову на Форд Фьюжн

Общий вид подкрылка.

Демонтаж пистона который крепит подкрылок кузову на Форд Фьюжн

Снятие подкрылка Форд Фьюжн при помощи специального инструмента

Для снятия лампы необходимо отодвинуть подкрылок, а для этого стоит снять клипы.

Снятие подкрылка Форд Фьюжн при помощи специального инструмента

Отодвинутый подкрылок на Форд Фьюжн

Рука за подкрылком переднего колеса Форд Фьюжн

Отодвигаем подкрылок, чтобы добраться до посадочного места лампы.

Рука за подкрылком переднего колеса Форд Фьюжн

Защита ламп Форд Фьюжн колпачок

Лампа Н4 для Форд Фьюжн в посадочном месте

Защитная крышка лампы ближнего света.

Лампа Н4 для Форд Фьюжн в посадочном месте

Н4 для Форд Фьюжн

Монтируем лампу в посадочное место.

Процесс демонтажа заднего фонаря

Задняя часть Форд Фьюжн

Задняя часть автомобиля с неработающим фонарём.

Лампы стоп-сигналов задних фонарей Форд Фьюжн имеют свойства перегорать.

Так, для их замены в обязательном порядке придётся снимать весь фонарь, поскольку без этого не разобрать корпус.

Для проведения этого процесса не стоит в обязательном порядке посещать автосервис, поскольку процесс самостоятельной смены займёт менее усилий и 20 минут времени.

Замена ламп Форд Фьюжен

Для доступа к лампе дальнего света потребуется демонтировать или корпус воздушного фильтра или расширительный бачок с охлаждающей жидкостью, зависимо от того, с какой стороны сгорела лампа. Чтобы снять бачок, надо открутить болт крепления на 7. А для замены лампы ближнего света надо вывернуть колесо, вытащить крепления защиты внутри колесной арки и отвернуть край защиты.

Инструкция по замене лампы ближнего света на Ford Fusion

Для замены лампочки ближнего света (она одна и на дальний, и на ближний свет) необходимо демонтировать блок фонарей, который держится на трех винтах и скобе. Открой капот моторного отсека, и ты увидишь эти винты. На фото они выделены синим цветом.

Винты фары Форд Фьюжн

Откручивай эти винты и очень осторожно выдвигай фонарь строго вперед, чтобы не обломить пластиковый фиксатор. Без этого фиксатора фара будет болтаться, а между ней и кузовом образуется неэстетичного вида щель.

снятие передней фары FF

Направление снятия передней фары и фиксатор крепления её угла

Отключи питающий жгут проводов, который присоединяется при помощи разъема. Теперь блок фонарей можно положить на верстак – так удобнее работать. На тыльной стороне блока найди резиновую крышку, она легко снимается. Постарайся ее не повредить, в противном случае фара будет постоянно запотевать.

блок фары Форд Фьюжн

Под крышкой ты увидишь лампы ближнего/дальнего света и габаритного огня. Чтобы добраться до лампы ближнего света, нужно отжать пружинящий фиксатор и снять питающую колодку.

Снятие колодки с лампы ближнего света

Лампочка ближнего света свободна, ее можно извлечь из посадочного места и поменять на новую. Осталось установить на место питающую колодку и герметизирующую крышку. Бери фонарь и устанавливай на место, не забывая про фиксатор: он должен надежно защелкнуться.

Если у тебя несколько иная конструкция фары, то, сняв резиновую защитную крышку, ты можешь увидеть следующую картину:

Фара на Форд Фьюжн другой модификации

Не пугайся, в этом фонаре используется такая же лампочка с цоколем Н4 дальнего/ближнего света, но патрон имеет несколько иную конструкцию. Для того чтобы извлечь лампу, просто поверни её против часовой стрелки на 90 градусов. Теперь лампа ближнего света выйдет из посадочного места.

Снятый патрон

Замени лампу прямо в патроне и установи сам патрон на место, повернув на 90 градусов в обратном направлении.

При наличии навыка и большом желании можно заменить лампы ближнего света и без демонтажа фар – через моторный отсек. Не совсем удобно, но вполне реально.

Замена лампы поворотника Фьюжен

Лампа сигнала поворота находится во внутреннем углу блока фары. Для замены надо повернуть основание лампы с обратной стороны на 1/4 оборота против часовой стрелки. Вытащив янтарную лампу из корпуса, ее можно заменить новой и установить в обратном порядке.

Замена лампы дальнего света Фьюжен

Лампа дальнего света находится в центре блока фары. Получив доступ к лампе, следует снять пылезащитную крышку сзади и повернуть основание лампы против часовой стрелки на 1/4 оборота. Достав лампу из фары, отсоединить разъем питания (отверткой сподручней). Установка происходит в обратной последовательности.

Стекла новых галогенных ламп нельзя касаться голыми руками. Оставленные следы приведут к скорому выходу лампы из строя. Чтобы очистить следы, надо воспользоваться тряпочкой и спиртом.

Меняем лампы в блок-фаре автомобиля Ford Fusion

На место старой лампы устанавливаем новую, и приступаем к сборке, она производится в обратной последовательности. Перед тем как приступить к финишной сборке не забудьте проверить работу новой лампочки. Иногда случается, что новая лампочка по той или иной причине не работает, в результате приходится все проделывать снова. На этом процесс замены лампочки заднего хода на Форд Фьюжн завершен, можно собирать инструмент и радоваться проделанной работе.

Замена лампочки в задних фонарях относительно несложная работа, однако даже она требует определенных знаний, без которых выполнить эту работу самостоятельно не получится.

Заменить лампы в противотуманной фаре автомобиля Ford Fusion.
  1. Снимите с отрицательной клеммы аккумулятора провод.
  2. Затем приступите к снятию подкрылка переднего колеса с той стороны, с которой планируете менять лампочку.
  3. От выводов на лампах отсоедините колодку со жгутом проводов, предварительно сжав крепежный фиксатор.
  4. Поворачивайте патрон против движения стрелки часов и вытащите его из корпуса противотуманной фары в сборе с лампочкой.
  5. Извлеките старую лампу и установите новую.
  6. Собирайте все последовательно в обратном порядке.
Заменить лампы в повторителе поворота автомобиля Ford Fusion.
  1. Снимите с отрицательной клеммы аккумулятора провод.
  2. Затем приступите к снятию подкрылка переднего колеса с той стороны, с которой планируете менять лампочку.
  3. Вытащите повторитель поворота, из отверстия, расположенного на крыле вашего автомобиля.
  4. Патрон поворачивается против движения часовой стрелки и легко вытаскивается из фонаря повторителя поворота.
  5. Вытащите из патрона лампочку.
  6. Установите в патрон новую лампу повторителя поворота и осуществите сборку в обратном порядке.
Заменить лампы в задних фонарях автомобиля Ford Fusion.
  1. Откройте багажное отделение. Найдите два шурупа под отвертку, расположенные между уплотнением двери багажника и корпусом фонаря заднего. Открутите их.
  2. Далее приступайте к откручиванию барашковой гайки. Располагается она довольно хитро, под плоским держателем полки задней, с той стороны, с которой будет находиться заменяемый фонарь.
  3. Отогните обивку багажного отделения, найдите в нише гайку и открутите ее. Гайка является довольно высокой, и крутить ее придется достаточно долго.
  4. Наконец, можно приступать к снятию фонаря, его нижняя часть больше ни чем не удерживается.
  5. Верхняя часть фонаря еще удерживается защелкой, это специальный штырек, расположенный на фонаре и отверстие на кузове отделанное резинкой. При желании фонарь вытаскивается из держателя руками, но рисковать не стоит. Возьмите плоскую отвертку, обмотайте ее тряпочкой, во избежание повреждения лакокрасочного покрытия. Слегка подожмите фонарь отверткой и крепление ослабнет.
  6. После снятия фонаря осмотрите место его крепления, внутреннюю часть и уплотнитель самого фонаря, на поверхностях вы обнаружите огромное скопление грязи и пыли. Возьмите чистую ветошь, приготовленную заранее, и намочите ее, удалите все эти загрязнения. Соблюдайте аккуратность и постарайтесь не допустить попадания грязи через отверстие с проводами вовнутрь кузова машины.
  7. Далее на каждой из сторон фонаря расположено по три защелки, отщелкните их.
  8. Воспользуйтесь отверткой или просто руками отогните от корпуса верхнюю часть белого цвета и отщелкните ее. Соблюдайте осторожность при снятии, пластик хрупкий и может сломаться, особенно, если производить процедуру на морозе.
  9. Когда все защелки отстегнуты, необходимо осторожно отсоединить корпус вместе с отражателем и гнезда с лампочками. Перед вами окажется платформа с тремя лампами фонаря.
  10. Поверните нужную вам лампу против хода стрелки часов на 90 градусов, немного надавите на нее и вытащите. Вставьте новую лампочку, так же поверните ее на 90 градусов, только теперь в обратную сторону, затем, проверьте, надежно ли закреплена лампа в гнезде. Таким же образом можно заменить и оставшиеся лампочки.
  11. Прежде чем приступить к сборке проверьте, работает ли замененная лампочка.
  12. Если все в порядке, то можно приступать к сборке фонаря, вся процедура производится в обратном порядке.
Заменить лампы в фонаре дополнительного стоп-сигнала автомобиля Ford Fusion.
  1. Откройте крышку багажника. Над стеклом располагаются 2 резиновые заглушки. Снимите их. Для этого не потребуется много усилий, заглушки вытаскиваются руками, если слегка потяните их за край. При желании можете воспользоваться пассатижами, но производите ими работы очень осторожно, резина может порваться, несмотря на то, что она достаточно тугая.
  2. Теперь, вам необходима шлицевая отвертка. Под заглушкой скрывались отверстия, внутри которых располагаются защелки, их потребуется отжать. Для этого, возьмите отвертку и упритесь ей в выемку внутри защелки, затем немного надавите. Защелки эти металлические и если вы все сделали правильно, то от кузова отойдет край фонаря снизу.
  3. Аккуратно закройте крышку багажника, не хлопайте сильно, иначе на фонаре защелкнуться защелки.
  4. Потяните за край фонаря снизу и начинайте потихоньку его вытаскивать из посадочного места.
  5. Когда фонарь извлечен, замените на нем лампочку.
  6. Прежде чем приступить к обратной установке фонаря, проверьте его работу, нажмите на тормозную педаль в момент, когда зажигание включено.
  7. Если все в порядке, то вставьте на место фонарь. Надавите на его нижнюю часть, пока не услышите характерный щелчок, это защелкнутся фиксаторы.
Лампы дополнительного верхнего стоп-сигнала

1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

2. Открываем дверь багажного отделения.

3. Извлекаем две резиновые заглушки.

Примечание:
При необходимости воспользуйтесь плоской отверткой.

4. Далее, поочередно вставляем плоскую отвертку в отверстия и аккуратно, чтобы не повредить, отжимаем фиксаторы корпуса верхнего стоп-сигнала.

5. Закрываем дверь багажного отделения и, потянув на себя, …

… извлекаем корпус верхнего стоп-сигнала из двери багажного отделения.

6. Теперь можно заменить перегоревшую лампу.

7. Извлекаем перегоревшую лампу из патрона, потянув ее в сторону. Удаляем лампу в отходы.

8. Берем новую лампу, с аналогичными характеристиками (маркировка — W16W), …

… и вставляем ее в патрон до упора. При необходимости удаляем тканью отпечатки пальцев со стеклянной поверхности лампы.

Замена лампочки в фонаре номерного знака автомобиля Ford Fusion.
  1. Снимите с отрицательной клеммы аккумулятора провод.
  2. Открутите крепежные болты и вытащите из посадочного гнезда рассеиватель.
  3. Извлеките неисправную лампочку, для этого необходимо преодолеть усилие пружинных контактов.
  4. Устанавливайте в плафон новую лампочку и собирайте все в обратном порядке.
  5. По аналогии произведите замену лампочки во втором фонаре для освещения номерного знака.

Видеообзор процедуры замены лампы ближнего / дальнего света Ford Fusion

Для замены лампы ближнего света на Форд Фьюжн придётся снимать весь фонарь, или подлазить за подкрылок.

Вывод

Снять лампу ближнего света с Форд Фьюжн можно с лёгкостью своими руками. Сам процесс занимает около 30-40 минут. Подобрать лампочку также достаточно легко по маркировке Н4. Стоит особое внимание обратить на современные лампы с технологиею ЛЕД, которые на порядок лучше служат и имеют достаточно яркий свет.

Замена ламп ближнего света Ford Fusion

Чтобы заменить лампы в блок-фарах потребуется демонтаж всего стеклянного элемента. Сам процесс демонтажа лампочек на Форд Фьюжн — достаточно простой и не требует особых знаний и навыков.

Видео расскажет, как просто и легко поменять лампу ближнего света автомобиля, а также поведает о нюансах, тонкостях и хитростях проводимой операции

Процесс демонтажа

Итак, демонтаж ламп ближнего света можно провести самостоятельно. Так, для этого потребуется около получаса времени. Особых инструментов или знаний не нужно. Просто стоит соблюдать предписанную инструкцию, и всё получится.

Лампы для Форд Фьюжн

Приступаем к пошаговому описанию смены ламп ближнего света Форд Фьюжн:

  1. Снимаем клемму с АКБ.
  2. Вынимаем пистоны с защитных арок, чтобы был доступ к пространству под подкрылками.

Снимаем пистоны подкрылков Форд Фьюжн

Демонтируем пистоны Форд Фьюжн

Дотягиваемся до крепления лампы Форд Фьюжн

Выкручиваем защитную крышку ламп Форд Фьюжн

Подбор ламп

Для установки ламп ближнего света на Форд Фьюжн применяются лампы с маркировкой Н4. Они могут быть, как белого, так и синего оттенка света. Итак, рассмотрим, лампы какого бренда подходят лучше всего для установки в фонарь автомобиля:

  • Лампа автомобильная галогенная Philips «Vision», для фар, цоколь H4 (P43t), 12V, 60/55W.
  • Лампа автомобильная Narva H4 12V-60/55W (P43t) (блистер 1шт) 48881.
  • Лампа Bosch 60/55Вт H4 1987301001.
  • Лампа Bosch Plus 30 H4 12V 1987301002.
  • Лампа автомобильная галогенная Philips «VisionPlus», для фар, цоколь H4 (P43t), 12V, 60/55W.
  • Лампа автомобильная галогенная Philips «WhiteVision», для фар, цоколь H4 (P43t), 12V, 60/55W.
  • Лампа автомобильная галогенная Philips «Crystal Vision», для фар, цоколь H4 (P43t), 12V, 60/55W.

Конечно, с современными тенденциями, лучше всего рекомендуется ставить лампочки технологии LED, которые хорошо видны в туманах и при других плохих погодных условиях. Так, в ночное время суток лучше распознаётся лампа Лед, чем другие.

Вывод

Снять лампу ближнего света с Форд Фьюжн можно с лёгкостью своими руками. Сам процесс занимает около 30-40 минут. Подобрать лампочку также достаточно легко по маркировке Н4. Стоит особое внимание обратить на современные лампы с технологиею ЛЕД, которые на порядок лучше служат и имеют достаточно яркий свет.

Замена блок-фары. Освещение и сигнализация Ford Fusion

Вам потребуются: отвертка с плоским лезвием или ключ TORX T25.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Нажмите на фиксатор колодки жгута проводов блок-фары…

4. …и отсоедините колодку от выводов блок-фары.

5. Выверните один винт бокового крепления блок-фары к передней панели кузова…

6. …и два винта верхнего крепления.

7. Поверните на 45° пластмассовый фиксатор крепления блок-фары к крылу…

8. …сдвинув блок-фару вбок, выведите фиксатор из отверстия в крыле…

9. …и снимите блок-фару.

10. Установите блок-фару и все ранее снятые детали в обратном порядке.

Замена лампочек ближнего света на Ford Fusion. Китайские лампочки

Замена ламп на Ford Fusion

Как снять заднюю фару с Фьюжен.

Очень точный и простой инструктаж Замена лампочек передних фар. Ford Mondeo MK5

Как заменить лампу ближнего света на Ford Fusion

Практически каждый автомобилист рано или поздно сталкивается с необходимостью замены ламп в осветительных приборах своего автомобиля. Можно ли при этом не обращаться в СТО, а решить проблему своими силами? Конечно, можно! В этой статье мы произведем самостоятельную замену лампы ближнего света на Форд Фьюжн.

Что нужно для работы

Процесс замены лампочек ближнего света в Форд Фьюжн предельно прост и не требует специальных навыков и инструментов. Для этой операции тебе понадобятся:

  1. Запасная лампочка с цоколем H4 (p43t).
  2. Мощная отвертка или ключ с битой Torx Т30.
  3. Полчаса свободного времени.

Если все под рукой и сам ты готов, то можно начинать.

Инструкция по замене лампы ближнего света на Ford Fusion

Для замены лампочки ближнего света (она одна и на дальний, и на ближний свет) необходимо демонтировать блок фонарей, который держится на трех винтах и скобе. Открой капот моторного отсека, и ты увидишь эти винты. На фото они выделены синим цветом.

Винты фары Форд Фьюжн

Винты крепления блока фонарей Ford Fusion

Откручивай эти винты и очень осторожно выдвигай фонарь строго вперед, чтобы не обломить пластиковый фиксатор. Без этого фиксатора фара будет болтаться, а между ней и кузовом образуется неэстетичного вида щель.

снятие передней фары FF

Направление снятия передней фары и фиксатор крепления её угла

Отключи питающий жгут проводов, который присоединяется при помощи разъема. Теперь блок фонарей можно положить на верстак – так удобнее работать. На тыльной стороне блока найди резиновую крышку, она легко снимается. Постарайся ее не повредить, в противном случае фара будет постоянно запотевать.

блок фары Форд Фьюжн

Снятие герметизирующей резиновой крышки блок-фары Ford Fusion

Под крышкой ты увидишь лампы ближнего/дальнего света и габаритного огня. Чтобы добраться до лампы ближнего света, нужно отжать пружинящий фиксатор и снять питающую колодку.

Снятие колодки с лампы ближнего света

Снятие питающей колодки с лампочки ближнего света

Лампочка ближнего света свободна, ее можно извлечь из посадочного места и поменять на новую. Осталось установить на место питающую колодку и герметизирующую крышку. Бери фонарь и устанавливай на место, не забывая про фиксатор: он должен надежно защелкнуться.

Если у тебя несколько иная конструкция фары, то, сняв резиновую защитную крышку, ты можешь увидеть следующую картину:

Фара на Форд Фьюжн другой модификации

Блок фонарей ближнего/дальнего света на Форд Фьюжн другой модификации

Не пугайся, в этом фонаре используется такая же лампочка с цоколем Н4 дальнего/ближнего света, но патрон имеет несколько иную конструкцию. Для того чтобы извлечь лампу, просто поверни её против часовой стрелки на 90 градусов. Теперь лампа ближнего света выйдет из посадочного места.

Снятый патрон

Снятый патрон с лампой дальнего/ближнего света

Замени лампу прямо в патроне и установи сам патрон на место, повернув на 90 градусов в обратном направлении.

Какие лампы ближнего света можно использовать

Автомобиль оснащен стандартным патроном Н4, поэтому для него подойдут практически любые лампочки p43t с двумя спиралями – дальнего и ближнего света. Что касается производителя, то все будет зависеть от твоего бюджета, поскольку разброс цен чрезвычайно широк:

Меняем лампу ближнего света на Ford Fusion своими руками

Свет фары ближнего света после её замены на Форд Фьюжн

Для замены лампы ближнего света на Форд Фьюжн придётся снимать весь фонарь, или подлазить за подкрылок.

Видео по замене

Я знал, что некоторые модели Форда делали садомазохисты. Но вот пользователи точно не оценили такой алгоритм действий со снятием фары для замены лампы.

Процесс демонтажа фары на Форд Фьюжн

Сам процесс займёт около получаса. Нет необходимости каждый раз ездить в автосервис, поскольку процесс достаточно простой и выполнимый собственными руками.

Итак, когда стало все понятно и доступно, можно приступить непосредственно к процессу замены лампы:

  1. Снимаем клемму с АКБ, чтобы при замене случайно не закоротить цепь.
  2. Теперь нужно вынуть пистоны с защитных арок колеса.

Лампа ближнего света в посадочном месте на Форд Фьюжн

Монтируем лампу в посадочное место.

Подбор ламп для ближнего света (H4)

Свет фар Форд Фьюжн дорогая и дешёвая лампы

Для установки в стоп-сигнал фонаря Форд Фьюжн применяются лампы с маркировкой Н4. Они могут быть, как белого, так и синего оттенка света. Для более выразительного свечения рекомендовано использовать не затемнённые лампы.

Итак, рассмотрим, лампы какого бренда подходят лучше всего для установки в фонарь автомобиля:

Лампа ближнего света Philips extreme vision +130% света на переднем сидении Форд Фьюжн

Philips extreme vision. Обещают +130% света. Вроде хвалят, мы не пробовали.

Венгерская лампа ближнего света производитель GE

Венгерская GE. Дорого. Но по отзывам светит очень хорошо.

Конечно, с современными тенденциями, лучше всего рекомендуется ставить лампочки технологии LED, которые хорошо видны в туманах и при других плохих погодных условиях. Так, в ночное время суток лучше распознаётся лампа Лед, чем другие.

Вывод

Демонтировать лампу ближнего света с Форд Фьюжн достаточно легко и просто, хотя на первый взгляд демонтаж фары пугает!

Сам процесс занимает около 30 минут.

Подобрать лампочку также достаточно легко по маркировке Н4 . Стоит особое внимание обратить на современные лампы с технологиею ЛЕД, которые на порядок лучше служат и имеют достаточно яркий свет.

Как снять переднюю фару на форд фьюжн

Замена блок-фары автомобиля Форд Фьюжен

Замена блок-фары автомобиля Форд Фьюжен
Вам понадобятся: отвертка с плоским лезвием или ключ Torx T25.
1. Отделите кабель от клеммы «минус» аккумуляторной батареи.
2. Демонтируйте передний бампер (см. «снятие и монтаж переднего бампера»).
3. Надавите на стопор колодки жгута кабелей блок-фары…
4. …и отделите колодку от выводов блок-фары.

5. Открутите один винт бокового фиксации блок-фары к передней панели кузова…
6. …и 2 винта наружнего фиксации.
7. Прокрутите на 45° пластмассовый стопор фиксации блок-фары к крылу…
8. …сдвинув блок-фару вбок, выведите стопор из отверстия в крыле…
9. …и демонтируйте блок-фару. 10. Поставьте блок-фару и все ранее демонтированные части в обратном порядке.

Замена бокового фонаря указателя поворота автомобиля Ford Fusion

Замена бокового фонаря указателя поворота автомобиля Ford Fusion
1. Отделите кабель от клеммы «минус» аккумуляторной батареи.
2. Демонтируйте подкрылок переднего колеса (см. «снятие и монтаж брызговиков колес и подкрылков»).
3. Сдавите фиксатор…
4. …и выньте фонарь указателя поворота из отверстия в крыле.
5. Прокрутите патрон лампы против часовой стрелки…
7. Поставьте новый фонарь и все демонтированные части в порядке, обратном снятию.
6. …и выньте его из фонаря указателя.

Замена передней противотуманной пары автомобиля Форд Фьюжен

Замена передней противотуманной фары автомобиля Форд Фьюжен
Вам понадобится ключ Torx T25.
1. Отделите кабель от клеммы «минус» аккумуляторной батареи.
2. Демонтируйте подкрылок переднего колеса (см. «снятие и монтаж брызговиков колес и подкрылков»).
3. Сдавите стопор колодки жгута проводов…
4. …и отделите колодку от выводов фары.
5. Сдавите стопоры декоративной накладки противотуманной фары…
6. …и демонтируйте накладку.
7. Открутите 2 винта фиксации противотуманной фары…
8. …и демонтируйте фару.
9. Поставьте новую противотуманную фару автомобиля Ford Fusion и все ранее демонтированные части в обратном порядке.

Замена лампочек Ford Fusion

Нельзя касаться пальцами стеклянной колбы лампы, этого следует избегать потому, что галогеновая лампа имеет свойство сильно нагреваться и жирные следы, оставшиеся от пальцев, приведут к тому, что колба потемнеет.

За колбу можно браться только в том случае, когда на вас надеты чистые перчатки либо под рукой есть частая тряпка.

При обнаружении на колбе лампы жирных следов их необходимо удалить при помощи спирта.

  1. Снимите с отрицательной клеммы аккумулятора провод.
  2. Подцепите, при помощи отвертки с плоским лезвием, уплотнительную манжету за край и снимите ее.
  3. Отключите от лампочки колодку со жгутами проводов.
  4. Из отверстия, расположенного в отражателе, вытащите патрон лампы для габаритного огня, предварительно сжав фиксаторы его крепления.
  5. Вытащите из патрона лампу.
  6. Новую лампочку вставьте внутрь патрона и установите всю конструкцию на место.

Лампы сигнала поворота.

  1. Снимите с отрицательной клеммы аккумулятора провод.
  2. Патрон лампочки для указателя поворота необходимо повернуть по ходу движения часовой стрелки. Извлеките из блок-фары патрон.
  3. Вытащите из патрона лампочку для указателя поворота, предварительно нажав на нее и повернув против движения стрелки часов.
    Внимание! Внутри патрона для лампочки указателя поворота находится резиновая уплотнительная прокладка. При снятии патрона, осмотрите ее, если она будет сильно обжата, надорвана или затвердевшая, то ее необходимо заменить.
  4. Новая лампочка устанавливается в патрон и все собирается в обратном порядке.

Заменить лампы в противотуманной фаре автомобиля Ford Fusion.

  1. Снимите с отрицательной клеммы аккумулятора провод.
  2. Затем приступите к снятию подкрылка переднего колеса с той стороны, с которой планируете менять лампочку.
  3. От выводов на лампах отсоедините колодку со жгутом проводов, предварительно сжав крепежный фиксатор.
  4. Поворачивайте патрон против движения стрелки часов и вытащите его из корпуса противотуманной фары в сборе с лампочкой.
  5. Извлеките старую лампу и установите новую.
  6. Собирайте все последовательно в обратном порядке.

Заменить лампы в повторителе поворота автомобиля Ford Fusion.

  1. Снимите с отрицательной клеммы аккумулятора провод.
  2. Затем приступите к снятию подкрылка переднего колеса с той стороны, с которой планируете менять лампочку.
  3. Вытащите повторитель поворота, из отверстия, расположенного на крыле вашего автомобиля.
  4. Патрон поворачивается против движения часовой стрелки и легко вытаскивается из фонаря повторителя поворота.
  5. Вытащите из патрона лампочку.
  6. Установите в патрон новую лампу повторителя поворота и осуществите сборку в обратном порядке.

Заменить лампы в задних фонарях автомобиля Ford Fusion.

  1. Откройте багажное отделение. Найдите два шурупа под отвертку, расположенные между уплотнением двери багажника и корпусом фонаря заднего. Открутите их.
  2. Далее приступайте к откручиванию барашковой гайки. Располагается она довольно хитро, под плоским держателем полки задней, с той стороны, с которой будет находиться заменяемый фонарь.
  3. Отогните обивку багажного отделения, найдите в нише гайку и открутите ее. Гайка является довольно высокой, и крутить ее придется достаточно долго.
  4. Наконец, можно приступать к снятию фонаря, его нижняя часть больше ни чем не удерживается.
  5. Верхняя часть фонаря еще удерживается защелкой, это специальный штырек, расположенный на фонаре и отверстие на кузове отделанное резинкой. При желании фонарь вытаскивается из держателя руками, но рисковать не стоит. Возьмите плоскую отвертку, обмотайте ее тряпочкой, во избежание повреждения лакокрасочного покрытия. Слегка подожмите фонарь отверткой и крепление ослабнет.
  6. После снятия фонаря осмотрите место его крепления, внутреннюю часть и уплотнитель самого фонаря, на поверхностях вы обнаружите огромное скопление грязи и пыли. Возьмите чистую ветошь, приготовленную заранее, и намочите ее, удалите все эти загрязнения. Соблюдайте аккуратность и постарайтесь не допустить попадания грязи через отверстие с проводами вовнутрь кузова машины.
  7. Далее на каждой из сторон фонаря расположено по три защелки, отщелкните их.
  8. Воспользуйтесь отверткой или просто руками отогните от корпуса верхнюю часть белого цвета и отщелкните ее. Соблюдайте осторожность при снятии, пластик хрупкий и может сломаться, особенно, если производить процедуру на морозе.
  9. Когда все защелки отстегнуты, необходимо осторожно отсоединить корпус вместе с отражателем и гнезда с лампочками. Перед вами окажется платформа с тремя лампами фонаря.
  10. Поверните нужную вам лампу против хода стрелки часов на 90 градусов, немного надавите на нее и вытащите. Вставьте новую лампочку, так же поверните ее на 90 градусов, только теперь в обратную сторону, затем, проверьте, надежно ли закреплена лампа в гнезде. Таким же образом можно заменить и оставшиеся лампочки.
  11. Прежде чем приступить к сборке проверьте, работает ли замененная лампочка.
  12. Если все в порядке, то можно приступать к сборке фонаря, вся процедура производится в обратном порядке.

Заменить лампы в фонаре дополнительного стоп-сигнала автомобиля Ford Fusion.

  1. Откройте крышку багажника. Над стеклом располагаются 2 резиновые заглушки. Снимите их. Для этого не потребуется много усилий, заглушки вытаскиваются руками, если слегка потяните их за край. При желании можете воспользоваться пассатижами, но производите ими работы очень осторожно, резина может порваться, несмотря на то, что она достаточно тугая.
  2. Теперь, вам необходима шлицевая отвертка. Под заглушкой скрывались отверстия, внутри которых располагаются защелки, их потребуется отжать. Для этого, возьмите отвертку и упритесь ей в выемку внутри защелки, затем немного надавите. Защелки эти металлические и если вы все сделали правильно, то от кузова отойдет край фонаря снизу.
  3. Аккуратно закройте крышку багажника, не хлопайте сильно, иначе на фонаре защелкнуться защелки.
  4. Потяните за край фонаря снизу и начинайте потихоньку его вытаскивать из посадочного места.
  5. Когда фонарь извлечен, замените на нем лампочку.
  6. Прежде чем приступить к обратной установке фонаря, проверьте его работу, нажмите на тормозную педаль в момент, когда зажигание включено.
  7. Если все в порядке, то вставьте на место фонарь. Надавите на его нижнюю часть, пока не услышите характерный щелчок, это защелкнутся фиксаторы.

Замена лампочки в фонаре номерного знака автомобиля Ford Fusion.

  1. Снимите с отрицательной клеммы аккумулятора провод.
  2. Открутите крепежные болты и вытащите из посадочного гнезда рассеиватель.
  3. Извлеките неисправную лампочку, для этого необходимо преодолеть усилие пружинных контактов.
  4. Устанавливайте в плафон новую лампочку и собирайте все в обратном порядке.
  5. По аналогии произведите замену лампочки во втором фонаре для освещения номерного знака.

Важно!

Нельзя снимать лампочки в горячем виде! Дождитесь, пока они немного остынут.

Нельзя держаться за стеклянную колбу лампочки при ее установке, оставленные пальцами жирные следы приведут к быстрому выходу из строя лампочек.

Ford Fusion Замена блок-фары

Ford Fusion Замена блок-фары

Собрал в обратной последовательности, но без электрокорректора, который не работал с момента покупки авто, стекло закрепил оконным уплотнителем, разрезав его вдоль — цельный оказался слишком толстым не получалось стекло защелкнуть.

К правой это затруднительно.

Ford Fusion Замена блок-фары

Ford Fusion Замена блок-фары

Ford Fusion Замена блок-фары

Если этот аспект не смущает, то можно перейти к технике. Собрал в обратной последовательности, но без электрокорректора, который не работал с момента покупки авто, стекло закрепил оконным уплотнителем, разрезав его вдоль — цельный оказался слишком толстым не получалось стекло защелкнуть. Снимаем клемму-минус с аккумулятора, поскольку будет проводиться операция с проводкой.

Ford Fusion Замена блок-фары

Чтобы вода не попала внутрь фары раньше времени, так как внутри находится электрокорректор, патроны лампочек, провода. Я держал фару стеклом вниз в воде и следил, чтобы она не проникла через отверстие для лампы H4, а также 4 вентиляционных отверстия для блок фары. Процедура снятия только стекла заняла порядка 40 мин.

Ford Fusion Замена блок-фары

Внутри было очень много пыли. Отделил отражатели от блок фары Понадобилась крестовая отвертка с длинным наконечником, чтобы открутить электрокорректор сначала открутил потом его отделил от отражателя, т.

Под тонкой струйкой воды комнатной температуры промыл отражатели.

Ещё одной причиной может стать ремонтно-восстановительные работы по деталям, которые расположены за фонарём.

Также, для замены ламп стоп-сигнала потребуется снятие фонаря.

10.9.3. Замена блок-фары

Особенность задних фонарей в том, что там зимой скапливается влага, и может потребоваться её вывод. Алгоритм снятия на Форд Фьюжн Один из двух болтов крепления заднего фонаря к кузову автомобиля. Итак, когда все факторы и факты разобраны, можно приступить непосредственно к процессу снятия, который достаточно простой: Снимаем клемму-минус с аккумулятора, поскольку будет проводиться операция с проводкой.

Ford Fusion Замена блок-фары

Отсоединяем колодку проводов, которая подключена непосредственно к фонарю, операции с которым собираемся проводить. Также, там же, необходимо открутить пластиковый барашек, который удерживает фонарь. Отсоедините электрический разъем от блока фар, для чего нажмите на фиксатор и извлеките контактную группу.

Ford Fusion Замена блок-фары

Выверните два винта Torx 15 в передней части блока задних фонарей и аккуратно извлеките блок наружу. Раскройте 6 зажимов и снимите патрон лампы в сборе.

Ford Fusion Замена блок-фары

Прикладывая легкое усилие, поверните против часовой стрелки и извлеките наружу лампу. Установка выполняется в обратной последовательности.

Ford Fusion Замена блок-фары

После установки убедитесь в том, что лампы функционируют исправно. Для выполнения этой процедуры требуется отвертка Torx Снимается декоративная пластиковая панель со стороны переднего бампера она держится на 4 защелках, поддевается плоской отверткой и сдергивается.

Ford Fusion Замена блок-фары

Выкручиваются два самореза и ПТФ в сборе достается наружу. Далее путем поворота заменяется лампа, ПТФ ставится на место. Пластиковая панель защелкивается на место. Не рекомендуется делать это на морозе, так как защелки достаточно хрупкие.

Разбираем фару на герметике и собираем обратно своими руками

Забегая вперед, хочу обратить внимание на то, что для успешно реализации работ необходимо запастись не только инструментом, но и временем. Спешка в данном процессе абсолютно ни к чему. Также стоит учитывать тот факт, что автомобильные фары делятся на:

  1. разборные — склеенные на мягкий герметик;
  2. условно не разборные — применяется жесткий герметик, который после засыхания становится твердым. В этом случае процесс разборки фары наиболее трудоемкий и лучше доверить его опытным мастерам.

В данной статье мы узнаем как разобрать фару на герметике и собрать обратно своими руками. Для склейки стекла и корпуса использовался бутиловый шнур. Его относят к мягким герметикам, а следовательно фара у нас — разборная.

Бутиловый шнур

Бутиловый шнур

Разобрать фару в домашних условиях с применением подручных средств довольно рискованное занятие, поскольку испортить корпус и/или стекло достаточно просто.

Многие считают, что имея монтажный фен и некоторое количество инструмента в гараже позволит сэкономить на работе. Но что может пойти не так? — спросите Вы. В результате неопытных действий, может случиться следующее:

  • испорченная геометрия стекла фары или корпуса фары в результате термического воздействия;
  • частичное повреждение канавки корпуса — чаще всего случается если для снятия стекла фары используют отвертку;
  • сломанное стекло фары — процесс демонтажа стекла должен быть плавным, иначе оно лопнет;
  • негерметичное примыкание стекла к корпусу — вызвано в результате недостаточного разогрева нового герметика или стекло не плотно помещено в канавку корпуса.

Как снять стекло фары с герметика

После демонтажа фары с автомобиля ее необходимо очистить от пыли и грязи. Удалить скобы, которые держат стекло.

Скоба для фары

Скоба

Далее необходимо хорошенько прогреть фару. Для этого используются специальные духовые шкафы, в которых нагретый воздух постоянно циркулирует и распределяется по камере.

Этот процесс не быстрый и длиться в течении 10-15 минут. При этом температура внутри достигает 120-140 градусов Цельсия. Нужно быть очень внимательным, чтобы не перегреть пластик.

Печь в которой разогревают фару

Печь для разбора фар

Секрет в том, чтобы горячие потоки воздуха не воздействовали напрямую на фару. В таких термокамерах деталь прогревается равномерно вместе с клеевым составом и снять стекло фары с герметика, который становится желеобразным, практически не составляет труда.

Фара в печи

Но как быть если нет такого шкафа? Можно использовать монтажный (строительный) фен. При этом важно помнить, что этот термофен подает воздух направлено, а следовательно участки фары будут греться точечно и быстро. Риск испортить пластиковые детали очень высок.

Чтобы снять стекло фары с герметика своими руками, можно соорудить короб с крышкой, в который помещают фару, при этом контролируют равномерность прогрева. Горячий поток воздуха в таком самодельном устройстве не должен быть направлен на деталь.

Второй способ — это греть феном и делать это мы не рекомендуем, особенно если нет опыта. Нагревать необходимо непосредственно саму канавку, при этом движения должны быть зациклены по периметру корпуса фары. Удерживать горячий фен на одном месте нельзя. Также не стоит подносить носик термофена слишком близко. Температура не должна быть высокой.

После того как герметик станет мягким, необходимо при помощи съемника поддеть стекло фары и медленно начать демонтаж.

Замена фары ford fusion (форд фьюжн)

Основные характеристики Ford Fusion, кузов и двигатели

Фиестовская база и черты кроссовера слились в Ford Fusion в один боекомплект, который довольно плотно держится кучи

Просторный салон и большой багажник прибавили машине поклонников, которые не особо обращают внимание на жестковатый пластик салона. Погрузочная высота салона всего 53 см, а объем багажника 337 литров, если не складывать спинки

Без сидений пространство в багажнике возрастает до 1175 литров, как для автомобиля класса В — это успех.

У нас были доступны только моторы 1400 и 1600 кубов, хотя в Европе предлагали еще два агрегата — равнообъемные экономичные турбодизели. Они тоже попадаются на наших дорогах, но не так часто, как завезенные официально автомобили. В базе автомобиль имел стандартную, простую и надежную 5-ступенчатую механическую трансмиссию. Был вариант использования робота в паре с 1,4-литровыми бензиновыми и дизельными автомобилями, но он не пользовался особенным спросом. Подвеска многим казалась слишком назойливой, когда напоминала о кочках, но для загруженного автомобиля это было не критично. Зато в поворотах автомобиль держался великолепно, не уступая шустрой Фиесте.

И третья вещь (ее надо сделать тем, у кого дизельный Фьюжен)…

В наших условиях он выходит из строя раньше, чем положено. Новый стоит порядка 500 евро. Можно, конечно, почистить старый. Но это не всегда приводит к нужным результатам. Поэтому единственное оптимальное решение – это просто удалить его, заодно и мотор покажет все, на что способен.

Сделать это самостоятельно вряд ли получится. Потому что его нужно не просто удалить из выхлопной системы, но еще удалить из программы ЭБУ. А это без специального оборудования и программ сделать невозможно. Если его не удалить из программы ЭБУ, то работе блока управления будут постоянно появляться ошибки.

Какой водитель не мечтает о комфортном, быстром и надёжном автомобиле? Отечественные марки машин в последнее время не очень привлекают потребителя. А вот автомобили импортного производства — это другое дело! Оптимальным вариантом, который сочетает в себе цену и качество, является «Форд Фьюжен». Привлекательный внешний вид и хорошая сборка долгое время будут радовать водителя. И хоть на дорогах России много таких машин, выделиться из толпы и придать индивидуальности поможет тюнинг «Форд Фьюжен».

Для российских дорог «Форд Фьюжен» — как раз впрок!

Действительно, российские автобаны оставляют желать лучшего. Не все зарубежные автомобили способны выдержать такие испытания. «Форд Фьюжен» — это сочетание внедорожника и хетчбэка, которое подойдёт самым разным категориям населения для различных целей, будь то семейная поездка или путешествие в одиночку.

Автомобиль без проблем справляется с бескрайними просторами природы благодаря мощному бамперу и молдингам. А с учетом правильно выбранной грязевой резины на нём можно спокойно отправляться в любую экспедицию. Форд Фьюжен также отлично чувствует себя на ровных городских дорогах. Улучшить автомобиль и сделать его поистине универсальным поможет тюнинг «Форд Фьюжен».

Цены на такое удовольствие приятно радуют. В среднем базовую комплектацию машины можно купить за 510 тысяч рублей.

Основные характеристики Ford Fusion, кузов и двигатели

Фиестовская база и черты кроссовера слились в Ford Fusion в один боекомплект, который довольно плотно держится кучи

Просторный салон и большой багажник прибавили машине поклонников, которые не особо обращают внимание на жестковатый пластик салона. Погрузочная высота салона всего 53 см, а объем багажника 337 литров, если не складывать спинки

Без сидений пространство в багажнике возрастает до 1175 литров, как для автомобиля класса В — это успех.

У нас были доступны только моторы 1400 и 1600 кубов, хотя в Европе предлагали еще два агрегата — равнообъемные экономичные турбодизели. Они тоже попадаются на наших дорогах, но не так часто, как завезенные официально автомобили. В базе автомобиль имел стандартную, простую и надежную 5-ступенчатую механическую трансмиссию. Был вариант использования робота в паре с 1,4-литровыми бензиновыми и дизельными автомобилями, но он не пользовался особенным спросом. Подвеска многим казалась слишком назойливой, когда напоминала о кочках, но для загруженного автомобиля это было не критично. Зато в поворотах автомобиль держался великолепно, не уступая шустрой Фиесте.

Ford fusion – предохранители и реле Регулировка фар на форд фьюжн Особенности замены и ремонта фар на ford focus 2 Как разобрать и снять фары на форд фокус 2 Ремонт ford fusion : раздел 5. двигатель Форд фьюжн - проблемы и неисправности Как поменять фильтр салона ford fusion ✅ замена салонного фильтра на ford fusion: пошаговая инструкция и видео - volt-bikes.ru Ремонт ford fusion своими руками. делай все сам в автомобиле! Предохранители форд фьюжн и реле с описанием назначения и схемами блоков | солосерв

2 Тюнинг оптики Ford

Улучшение экстерьера Fusion может выполняться по-разному. Здесь все зависит от финансовых средств хозяина авто. Чем большую сумму вы потратите, тем более эффектный получится тюнинг. Но если средств немного, то начинать модернизацию придется с тех деталей, которые требуют этого в первую очередь. К таким элементам относятся фары Ford Fusion, а точнее, противотуманки. По сравнению с другими элементами штатной оптики автомобиля эта часть имеет явные дефекты – мало того, что огни изготовлены из очень некачественного пластика, так еще и сами лампы произвольно выключаются. Чтобы исправить эту ситуацию, придется заменить проводку штатной оптики и улучшить освещение с помощью неоновых ламп. Их можно приобрести на авторынках или в специализированных магазинах.

Для замены потребуется демонтировать защитное стекло фар и вытащить штатные осветительные приборы Форд. После этого к задней стенке аккуратно приклеиваем двусторонний скотч и монтируем неоны. Далее подключаем к противотуманкам новую проводку, вторую часть которой протягиваем под капотом и соединяем с включателем в салоне. Проверяем результат и если все работает, собираем оптику в обратной последовательности.

Точки подключения сигнализации на автомобиль FORD FUSION 2010-2012

Цепь Цвет Расположение Дополнительно
12 Вольт Красный (+) SJB, Черный 1-контактный разъем, PIN 1, SEE NOTE #2
Зажигание Синий/Белый (+) Замок зажигания, Черный 7-контактный разъем, PIN 7
Зажигание 2 Н/Д
Зажигание 1 Белый/Оранжевый (+) Замок зажигания, Черный 7-контактный разъем, PIN 1
Зажигание 2 Н/Д
Зажигание 3 Н/Д
АСС 1 Фиолетовый/Зеленый (+) Замок зажигания, Черный 7-контактный разъем, PIN 6
АСС 2 Н/Д
Наличие ключа Н/Д
Габаритные огни ( — ) Н/Д
Габаритные огни ( + ) Фиолетовый/Белый (+) Водительская кик панельилиSJB, Серый 13-контактный разъем(E), PIN 6, SEE NOTE #2
ЦЗ Закрытие Синий/Зеленый (TYPE B) Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 17, SEE NOTE #2
ЦЗ Открытие Желтый/Фиолетовый (TYPE B) Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 4, SEE NOTE #2
LOCK MOTOR WIRE Серый/Коричневый (5-WIRE TYPE) Водительская кик панель
Двери Зеленый/Фиолетовый (-) SJB, Серый 26-контактный разъем(C), PIN 14, SEE NOTE #2
Вежливая подсветка Серый/Фиолетовый (+) SJB, Серый 14-контактный разъем(A), PIN 9, SEE NOTE #2
Открытие багажника Коричневый/Желтый (-) Открытие багажника SWITCHилиSJB, Серый 26-контактный разъем(C), PIN 20, SEE NOTE #2
Раздвижная дверь Н/Д
Сигнал Синий/Белый (-) На рулевой колонкеилиSJB, Черный 52-контактный разъем(b), PIN 41, SEE NOTE #2
Тахометр Любой кроме Синий (AC) Форсунки
WAIT TO START LIGHT Н/Д
Тормоз Фиолетовый/Белый (+) Педаль тормозаилиSJB, Черный 52-контактный разъем(B), PIN 40, SEE NOTE #2
Отключение штатной сигнализации Только на заводе!!
ANTI-THEFT FORDS TRANSPONDER ANTI-THEFT SYSTEM, SEE NOTE #1 Замок зажигания TUMBLER

Коробка Форд Фьюжн

AW80-40LE

Надежная четырехступенчатая АКПП от Aisin редко доставляет хлопоты, особенно при нормальной эксплуатации. Для корректной работы трансмиссии достаточно своевременно менять масло, каждые 60–80 тыс. км.Что касается конструктивных элементов АКПП, первые проблемы появляются из-за фрикционов. Если пренебрегать их заменой, забьется гидроплита и соленоиды. Слабым узлом коробки AW80-40LE считается планетарный механизм, который из-за конструктивных особенностей редко ходит более 150 тыс. км. Ресурс же гидроавтомата достигает 250 тыс. км, а большая часть проблем и поломок связаны исключительно с серьезным пробегом.

Пятиступенчатая автоматическая трансмиссия построена на базе четырехступенчатой 4F27E, ключевые изменения коснулись гидроблока и настроек ЭБУ, что положительно сказалось на эксплуатационных характеристиках. К типичным поломкам FNR5 относят сгорание фрикционов, спровоцированное агрессивной манерой езды, и неравномерную выработку тормозной ленты. Незавидный ресурс и у соленоидов VFS. Ориентировочный ресурс FNR5 – 200 тыс. км. Для его сохранения масло и фильтр следует менять каждые 75 тыс. км.

TF-80SC

Шестиступенчатый автомат TF-80SC также встречается на Ford Fusion. Его ориентировочный ресурс составляет 250 тыс. км. Сохранить ресурс возможно только при соблюдении сроков обслуживания, масло и фильтр следует менять каждые 80 тыс. км. Если пренебрегать ТО, уже при пробеге 150 тыс. км начнутся проблемы с гидроблоком, станет критической ситуация и для гидротрансформатора, тормозной ленты, пакета фрикционов.

Шестиступенчатая АКПП поступила в массовое производство в 2008 году. Её производство налажено в тесном сотрудничестве со всемирно известной компанией General Motors. Масло в гидроавтомате следует менять каждые 75 тыс. км. С учетом правильной эксплуатации это позволит коробке без особых проблем проехать 250–300 тыс. км. Что касается типичных недостатков, к ним относят толчки и рывки, которые появляются при переключениях. Зачастую происходит это в момент включения третьей либо задней передачи. Для решения проблемы осуществляют замену масла и перепрошивку ЭБУ.

6F50/55

Классический шестиступенчатый автомат выпускается с 2007 года. Его ресурс варьируется в пределах 270 тыс. км. Регламентное ТО предусмотрено каждые 75 тыс. км. АКПП первых годов выпуска страдают из-за перебоев в работе электрики, а гидроблок склонен к быстрому загрязнению, слабыми оказались и втулки. Для продления ресурса упомянутых выше АКПП Ford Fusion подойдет присадка RVS Master Transmission Atr7. Она устранит имеющийся износ за счет наращивания плотного металлокерамического слоя, благодаря чему переключения станут легкими и плавными, увеличится ресурс трансмиссии.

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

  • Темы без ответов
  • Активные темы
  • Поиск
  • Наша команда
  • FAQ
  • Rules
  • Fusion FAQ
  • Articles
  • Photo Gallery
  • Search
  • About
  • User Guide
  • CD6000 Guide
  • Self Diagnostic
  • DTC View
  • Documentstion & Files

Чип тюнинг Форд Фьюжн (Ford Fusion)

Качественный чип-тюнинг автомобиля Ford позволяет увеличить мощность двигателя на 20-30%, повысить динамику движения, а также понизить потребление бензина на 10%. Проведение данной процедуры включает замену заводской прошивки блока управления автодвигателем. Однако для того чтобы получить оптимальный результат не нужно полностью изменять все системы работы машины, будет достаточно лишь немного отрегулировать калибратор в нужном направлении.

Чип тюнинг

Для проведение самостоятельного чип-тюнинга понадобится персональный компьютер, функционирующий на ОС Windows XP, поскольку это единственная конфигурация операционной системы, позволяющая перепрошивать блок управления авто. Блок располагается за автомобильным бардачком, поэтому для доступа к нему необходимо снять крышку, а затем подключить к блоку адаптер типа K-Line.

Когда подключение готово, следует запустить программу для перепрошивки Chiploader. В корне папки находится нужная вам утилита под названием Январь 7.1, которую необходимо запустить. В процессе запуска, программа Chiploader автоматически определит необходимость калибровки каждого параметра автомобиля — на все предложения программы следует согласиться и затем можно будет начать настройку системы.

Главной задачей в процессе настройки станет нахождение той самой золотой середины каждого параметра, чтобы не переборщить. Для упрощения этого процесса программа Chiploader оснащена удобной системой подсказок.

Как только вы выполнили всю регулировку параметров системы, можно запустить прошивку — процесс знаменуется окрашиванием бегущей строки на экране в зеленый цвет. После окончания прошивки следует нажать кнопку ОК, и теперь можно отключить адаптер от блока управления двигателем.

Замена лампы ближнего света на форд фьюжн Разборка и снятие фар форд фокус 2 Ford Fusion : Замена блок-фары У нас есть все фото и схемы необходимые для ремонта Полный мануал по ремонту и обслуживанию авто Регулировка фар на форд фьюжн - про автозапчасти, неисправности и выбор автомобиля Ремонт ford fusion : расположение предохранителей, плавких вставок и реле и их замена Ремонт форд фьюжен своими руками Замена фары на форд фокус - 1, 2, 3, рестайлинг и дорестайл Предохранители форд фьюжн и реле с описанием назначения и схемами блоков Регулировка фар на форд фьюжн - ремонт авто - от простого своими руками, до контроля работы сто Замена лампочек в автомобиле ford fusion

Тюнинг экстерьера и интерьера

Внешний тюнинг Форд Фьюжн зависит как от вкуса владельца, так и от его финансовых возможностей. Если ваш бюджет ограничен, то тюнинг следует начинать с тех деталей, которые нуждаются в модернизации больше остальных. Это могут быть как фары и, в частности, противотуманки. Как известно, штатные фары не соответствуют параметрам высокого качества, поскольку изготавливаются из недорогого пластика и оснащены не самой надежной электрикой. Замена проводки и оптики, а также добавление неоновых ламп значительно меняет ситуацию.

Замена начинается с демонтажа защитного стекла, после чего можно снять и сами осветительные системы авто. Новая проводка подключается к противотуманным фарам и, после протяжки под капотом, соединяется с выключателем, который расположен в салоне.

Сегодня производители запчастей для автомобилей предлагают широчайший спектр самых разных приспособлений для увеличения комфорта использования авто. Однако не стоит сразу покупать все, начните с тех моментов, которые нуждаются в самой оперативной оптимизации. Например, автомобилю Ford Fusion просто необходима дополнительная шумоизоляция.

Для шумоизоляционных работ вам потребуется войлок и обычный пенопласт, но для начала необходимо убрать штатный материал. Когда перед вами останется голый кузов, на его поверхность наносится клей и укладываются куски пенопласта, поверх которых кладется войлок и крепится при помощи специализированных фиксаторов. Данные манипуляции необходимо провести как с полом и потолком, таки другими частями кузова. Результатом такого тюнинга станет практически полное избавление от посторонних шумов с улицы, а поездки станут куда более комфортными.

Краткий обзор Форд Фьюжен

Свою историю Ford Fusion начинает уже в 21-м столетии. В 2002 году, если точнее. Авто самим своим названием (сплав, слияние — англ.) подчеркивает то, что хотели в нем воплотить разработчики — коктейль из внедорожника и хэтчбека гольф-класса.

Насколько удачно им это удалось, можно судить о популярности продаж — среди автомобилей Ford в России, Фьюжен уступал только Фокусу, следуя за ним на почетном втором месте. Чем же так приглянулся россиянам Фьюжен? Да своей прагматичностью — отличным соотношением цены/качества, высоким клиренсом, вместительным багажным отсеком (337 л.).

Вместе с тем, авто поставлялся в трех комплектациях:

  • Core;
  • Trend;
  • Elegance.

Если первая являла собой базовый набор, то вторая и третья уже существенно расширяла комплектацию, добавляя легкосплавные колесные диски, кузовную окраску “металлик”, датчики дождя, света, парковки, обогрев сидений и лобового стекла, кондиционер, электростеклопдъемники, и другие, в общем-то, не обязательные, но комфортные вещи.

Что касается двигателей, то в России представлены были 1.4 и 1.6 варианты Duratec TDCi, как дизельного так и бензинового лагеря. На все устанавливалась 5-ти ступенчатая механическая коробка или 5-ти ступенчатая роботизированная (кроме бензинового 1.6) КПП. На бензиновый двигатель 1.6 также были варианты с АКПП.

Несмотря на свои 14-лет, Форд Фьюжен имеет только одно поколение и один рестайлинг, который состоялся в 2005 году. Рестайл привнес изменение во внешней вид панели приборов, бамперов, молдингов и фар.

На чтение 5 мин.

Ford Fusion – городской субкомпактвэн, который отлично подходит для отечественных нужд и реалий. Главными его отличиями, которые завоевали модели популярность на отечественном автомобильном рынке, можно назвать небольшую цену и высокий клиренс. По уровню спроса на авто Фьюжн уверенно занимал второе место среди автомобилей Форд после Фокус. Даже названием Ford Fusion разработчики подчеркивали идею «слияния» качеств хэтчбека гольф-класса и «паркетного» внедорожника. Отсюда напрашивается вывод, что и улучшать авто, наращивая те или иные функции и формы, можно в двух направлениях. Ford Fusion, как и прочие модели марки, неплохо поддается тюнингу. Это касается как функциональной его составляющей, так и экстерьерной. Доступность деталей, особенно для внешнего апгрейда, а также простота их использования позволяют произвести качественный тюнинг Ford Fusion своими руками даже неопытным начинающим мастерам и автовладельцам. Наиболее распространенными усовершенствованиями модели, которые можно выполнить своими руками являются:

  • чип-тюнинг двигателя;
  • улучшение оптики;
  • усовершенствование тормозной системы;
  • повышение клиренса;
  • добавление внешних элементов как эстетического содержания, так и с функциональной нагрузкой.

Внешний вид подкапотного блока предохранителей со снятой крышкой

  • Дополнительный отопитель. (30 А)
  • Роботизированная коробка передач. (60 А)
  • Система зимнего подогрева двигателя.(60 А)
  • Кондиционер. (60 А)
  • Внешнее освещение. (60 А)
  • Не используется. (60 А)
  • Системы управления двигателем и питания. (60 А)
  • Электромоторы стекло подъёмников левый и правый. (60 А)

Для замены предохранителей под капотом, потребуется ключ «8» и плоская отвёртка. Предохранители находятся в блоке под герметичной крышкой. Для доступа к вставкам нужно отвёрткой отжать пружинный зацеп крышки и откинуть её. Откроется доступ к предохранителям. Ключом на «8» открутить две гайки удерживающие предохранитель и снять его. Установка предохранителя выполняется в обратном порядке.

Диагностика предохранителей. На схемах, где на одном предохранителе находится несколько потребителей, признаком неисправности вставки является отказ всех потребителей. Если часть потребителей работает, значит, предохранитель исправен. Например, предохранитель F48 отвечает за работу фонарей заднего хода. Если перестали гореть оба фонаря, это является признаком неисправности предохранителя. А если один фонарь светится, это означает, что предохранитель исправен.

Когда предохранитель отвечает за один потребитель, то для оценки его состояния потребуется его визуальный осмотр. Как в случае с предохранителем F52 или F53.

Замена лампочек ford fusion (форд фьюжн) своими руками Замена лампы ближнего света на ford fusion: фото и видео На что обратить внимание при покупке ford fusion | поломки авто Замена лампы ближнего / дальнего света (для применения на моделе ford fusion). замена лампы ближнего света на форд фьюжн Регулировка фар на форд фьюжн - подборки авто рекомендаций на 5 звезд Предохранители форд фьюжн и реле с описанием назначения и схемами блоков Регулировка фар на форд фьюжн Расположение предохранителей, плавких вставок и реле и их замена ford fusion 2002-2012 Ремонт форд фьюжен своими руками Ресурс двигателя форд фьюжн 1.4, 1.6, 2.5

При выходе из строя предохранителя, через прозрачный корпус будет виден разрыв в плавкой вставке. Но бывают случаи, когда плавкая вставка отламывается от ножки в результате вибрации. Этот дефект выявляется только тестером или контрольной лампочкой.

Прежде чем установить новый плавкий предохранитель, нужно выяснить причину, по которой сгорела старая вставка. И только после устранения неисправности, устанавливать новый предохранитель.

Возможные проблемы и пути их решения

Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.

Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.

Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.

При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.

Как снять фару на форд фьюжн переднюю

Значица так.
Отворачиваешь ключом TORX два верхних самореза с тыльной стороны фары, затем опускаешь фару в кипяток (феном не греть!), слегка отжимая защёлки поликарбрнового стекла фары -отгибаешь разогретое стекло стамеской.
Отражатель крепится к стеклу с внутренней стороны.

Для светодиодного ходового огня я бы посоветовал решёточки над ПТФ — меньше гемора и с переделкой фары, и с ГТО.

Добавлено спустя 8 минут 41 секунду:
Да, ещё.
Монтировать светодиоды лучше в дорестайл фары, там гнёзда квадратные в отражателе чуть дальше от стекла стоят.
Остальные потроха лучче не трогай, иначе с регулировкой света намучаешься и эл.корректор фар повредишь.

Добавлено спустя 49 минут 21 секунду:
Во, нашёл ещё пару фоток.

Справа рестайл отражатель, слева дорестайл.

P1030828.JPG Собственно, разборка.
P1030829.JPG Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с) Да такая перспектива проведения работ по установке диодов,меня не радует.
Буду думать куда еще их можно присобачить.
Феном слегка отгореть я смогу,но вот ковырять два самореза держащие отражатель в нутри,меня коробит. Возни много а радости от диодов я столько не получу.
Спасибо за помощь. poceluev писал(а): Да такая перспектива проведения работ по установке диодов,меня не радует.
Буду думать куда еще их можно присобачить.
Феном слегка отгореть я смогу,но вот ковырять два самореза держащие отражатель в нутри,меня коробит. Возни много а радости от диодов я столько не получу.
Спасибо за помощь. А жаль можете добиться вот такой красоты, может и лучше, все зависит от желания умения и средств. Жизнь хороша, когда едешь не спеша. poceluev писал(а): ковырять два самореза держащие отражатель в нутри Не надо там ничего ковырять. Говорю, на тыльной стороне фары отворачиваешь двы шурупа и стекло после прогрева отходит вместе с отражателем.
Это я по первости про это не знал. но, после варки трёх/четырёх фар поднаторел. Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с) fidel1970 писал(а): poceluev писал(а): ковырять два самореза держащие отражатель в нутри Не надо там ничего ковырять. Говорю, на тыльной стороне фары отворачиваешь двы шурупа и стекло после прогрева отходит вместе с отражателем.
Это я по первости про это не знал. но, после варки трёх/четырёх фар поднаторел. Я увидев вторые тобой скинутые фотки понял что не надо. Завтра буду думать Быть или не быть светодиодам там. Пока 30 на 60%

Да простит меня LipSer — расскажу про «подводные камни».
Повторяю, феном греть категорически НЕ РЕКОМЕНДУЮ!
Вероятен риск локального перегрева.
И потом, при нагревании горячим воздухом со стекольным герметиком происходят изменения на молекулярном уровне, после которых он превращается в использованную советскую жевательную резинку (помнишь такую?).

После «водных процедур» повторное использование этого герметика происходит более корректно.
Но, если всё же будет желание его удалить полностью — необходимо будет воспользоваться спецсредствами.

Вышеотписавшийся мой друг придумал хитрый способ многоразовой разборки/сборки стекла фары, а соответственно и свой вариант герметизации стекла.
Впрочем, он сам об этом расскажет.

В качестве альтернативы светодиодам, обозначающим дневные ходовые огни (что в конечном итоге всё-таки идёт в нарушение Техрегламента именно на Фьюжике), могу предложить установку «скандинавского света», идею которого варяги наглым образом тиснули у наших участников — Каспера и Ша134.

Я говорю про Каспер-свет.
А если, всё-таки, так уж хочется поиграться с нештатным светом, можно установить светодиодные лампы в габаритные огни.

Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с) fidel1970 писал(а): Вышеотписавшийся мой друг придумал хитрый способ многоразовой разборки/сборки стекла фары, а соответственно и свой вариант герметизации стекла.
Впрочем, он сам об этом расскажет.

Вот тут я в деталях описал процесс герметизации фары при помощи резиного уплотнителя для окон. Должен сказать что с тех пор проехал не мало км, и по дождю и по грязи, фара в прекрасном состоянии, никаких признаков что внутрь попадает пыль или грязь. Недавно, изучив процесс разборки фары другого авто заметил что там тоже нет никакого клея или герметика, только резиновая прокладка, с завода! впрочем посмотрите и убедитесь в этом.

П.С. Процесс установки светодиодов в фару у меня занял приблизительно один рабочий день, тем что получилось я очень доволен, приятно еще то чувство которое испытываешь когда некоторые (которые знакомы поближе с Фьюжинами) останавливались, спрашивали где я купил такие фары или в какой фирме я оттюнинговался, таможенник на границе с Украиной (у которого тоже есть Фьюж) даже предположил что это что то типа опции, впрочем так я и познакомился с таможенником

П.П.С. При установки светодиодов в фару надо быть осторожным с отражателем и соблюдать чистоту рабочего места, чтобы в фару не попала пыль и грязь.

Предварительно, было перечитано много материала, а также пересмотрено множество роликов на эту тему. В том числе, с какими трудностями сталкиваются автовладельцы других марок при разборе фар.
На мой взгляд никаких особых приспособлений и трудностей с разбором фары fusion нет.
Вначале хотел ее засунуть в духовку, как это делают многие на драйве, потом решил не делать этого так как мог ее там перегреть или недогреть, здесь нужно найти золотую середину, или обладать некиим опытом.
Решился отделить стекло под горячей водой, как это делают многие владельцы фьюжинов.
Взял тазик, в котором купали в свое время ребенка.

Поставил его в ванну, включил колонку погорячее (не могу сказать температуру, но руку мог держать в данной воде около 30 сек). Держать фару в такой воде долго не пришлось около минуты и пробуем отделять, хватает примерно на 10 сек и снова в воду, т.к.герметик остывает.
Для наилучшее отделения стекла от корпуса вооружился стамеской и двумя отвертками.

ВАЖНО:
Чтобы вода не попала внутрь фары раньше времени, т.к. внутри находится электрокорректор, патроны лампочек, провода.
Я держал фару стеклом вниз в воде и следил, чтобы она не проникла через отверстие для лампы H4, а также 4 вентиляционных отверстия для блок фары.
Процедура снятия только стекла заняла порядка 40 мин.
Внутри было очень много пыли.

Отделил отражатели от блок фары

Понадобилась крестовая отвертка с длинным наконечником, чтобы открутить электрокорректор (сначала открутил потом его отделил от отражателя, т.к побоялся сломать)

Убрал все провода из задней части корпуса фары и промыл его.

Под тонкой струйкой воды комнатной температуры промыл отражатели. И ватными дисками почти без нажатия убрал капельки.

Под горячей водой с корпуса фары удалил почти все остатки герметика, этот процесс занял около 50 мин.
Собрал в обратной последовательности, но без электрокорректора, который не работал с момента покупки авто, стекло закрепил оконным уплотнителем, разрезав его вдоль – цельный оказался слишком толстым не получалось стекло защелкнуть.

Старый электрокорректор – отдавал в мастерскую (т.к. новый стоит около 2 тыс руб. ещё и поискать нужно), как оказалось моторчик рабочий, а вот управляющая плата по всей видимости не работает, ее предназначение только для этой цели и в другой электронике не используется

Вот такой у нас на фьюжинах электрокорректор

Стекло держится очень хорошо, т.к. пришлось снова разбирать фару и вставлять новый электрокорректор. Фара не потеет.

Следующий пост думаю будет очень полезен, т.к. речь пойдет замене эелектрокорректора фар.

На автомобиле Ford Fiesta выполните следующие операции.
Вам потребуются: отвёртка с плоским лезвием, ключ TORX T30.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите передний бампер (см. Снятие и установка переднего бампера и его бруса).
3. Нажмите на фиксатор колодки жгута проводов…
4. …и отсоедините колодку от блок-фары.
5. Выверните три винта крепления блокфары… ПРИМЕЧАНИЕ.
Так расположены винты крепления блок-фары.
6. …и снимите блок-фару, сдвигая её вперед и преодолевая усилие фиксатора на крыле.
7. Установите блок-фару и все ранее снятые детали в порядке, обратном снятию.
На автомобиле Ford Fusion выполните следующие операции.
Вам потребуются: отвёртка с плоским лезвием, ключ TORX T25.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите передний бампер (см. Снятие и установка переднего бампера и его бруса).
3. Нажмите на фиксатор колодки жгута проводов и отсоедините колодку от блок-фары.
4. Выверните винт бокового крепления блок-фары к передней панели кузова…
5. …и два винта верхнего крепления.
6. Поверните на 45° в любую сторону пластиковый фиксатор крепления блок-фары к крылу.
7. Сдвиньте блок-фару вбок, выведите фиксатор из отверстия в крыле…
8. …и снимите блок-фару.
9. Установите блок-фару и все ранее снятые детали в обратном порядке.

Вам потребуются: отвертка с плоским лезвием или ключ TORX T25.

3. Нажмите на фиксатор колодки жгута проводов блок-фары…

4. …и отсоедините колодку от выводов блок-фары.

5. Выверните один винт бокового крепления блок-фары к передней панели кузова…

6. …и два винта верхнего крепления.

7. Поверните на 45° пластмассовый фиксатор крепления блок-фары к крылу…

8. …сдвинув блок-фару вбок, выведите фиксатор из отверстия в крыле…

9. …и снимите блок-фару.

10. Установите блок-фару и все ранее снятые детали в обратном порядке.

Замена лампочек ближнего света на Ford Fusion. Китайские лампочки

Замена ламп на Ford Fusion

Как снять заднюю фару с Фьюжен.

Очень точный и простой инструктаж Замена лампочек передних фар. Ford Mondeo MK5

Вам потребуются: отвертка с плоским лезвием или ключ TORX T25.

3. Нажмите на фиксатор колодки жгута проводов блок-фары…

4. …и отсоедините колодку от выводов блок-фары.

5. Выверните один винт бокового крепления блок-фары к передней панели кузова…

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
