Многие люди любят кататься на коньках, однако посещение специальных стадионов не всем по карману. Чтобы не отказываться от такого удовольствия, стоит разобраться, как сделать каток во дворе или на улице своими руками. Для этого достаточно знать технологию и следовать простым рекомендациям.

Подготовительные мероприятия

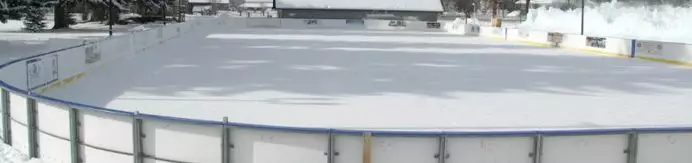

Если вы решили самостоятельно сделать каток на улице, сначала выберите подходящий участок. Здесь нужно определить границы площадки и выложить бортики высотой хотя бы в 7–10 см. Сделать такие ограждения можно, используя грунт или небольшие доски. Только после этого можно приступать к выравниванию площадки. Если здесь много снега его убирают к бортикам, делая подобие валика. Такой элемент обязательно заливают водой, чтобы впоследствии удалось добиться ровного слоя льда.

Когда участок с ограждением будет готов, необходимо приступить к трамбовке. Так, снег уплотняют, используя специальное оборудование или делая это ногами. Естественно, нужно убрать с территории мусор, а также камни и палки.

Как заливать каток?

Самой сложной задачей считается заливка. Приступать к ней можно только в том случае, когда земля промерзла на глубину не менее 6 см, а температура воздуха составляет не более -3 ° C .

Естественно, каток заливают в несколько приемов. В идеале должен получиться гладкий слой льда толщиной в 10–17 см. Чтобы так и получилось, каждый полив выполняют после подмерзания предыдущего слоя. Если погода хорошая, то за день можно добиться толщины в 15 см. Для заливки своими руками проще всего использовать шланг с распылителем. В случае его отсутствия можно воспользоваться обычной насадкой для душа.

Чтобы все сделать правильно, важно посмотреть соответствующее видео и учесть тонкости технологии заливки.

1. Сначала нужно «напылить» первый слой воды.
2. Через полчаса выполняется вторая поливка. Перерыв может составлять в некоторых случаях даже 1–2 часа, ведь предыдущий слой не всегда успевает замерзнуть. Если же за это время нападало много снега, его аккуратно убирают к бортикам площадки. В ситуации когда на подмерзшем льду образовались выемки, их следует наполнить снегом.
3. Далее повторяется еще несколько поливок до тех пор, пока слой льда составит не менее 10 см.
4. Следующий этап предусматривает шлифовку покрытия своими руками. Для этой цели подойдут обычные прямоугольные ящики. Их можно заменить досками длиной в 3 м и шириной в 0,7 м. Нижнюю часть закрывают резиной, после чего доски привязывают к покрышке и устанавливают сверху бочку с водой. Во время передвижения ящика либо досок по катку жидкость будет равномерно распределять. Благодаря такому решению вы сможете сделать своими руками действительно ровный каток.

Организация освещения

Особое внимание следует уделить освещению, ведь зимой темнеет рано. Естественно, такая проблема не возникнет, если площадка располагается во дворе, где есть несколько фонарей. В противном случае, прежде всего, нужно покрасить лед в белый оттенок. Для этого территорию посыпают раствором мела или известью, а затем заливают чистой водой.

При желании можно самостоятельно установить деревянные столбы по периметру площадки и зафиксировать на них светильники. Некоторые люди отдают предпочтение подвесным лампам либо прожекторам. Для освещения катка средних или больших размеров достаточно 10–12 ламп, рассчитанных на 500 Ватт.

Уход за катком

Чтобы поддерживать площадку, сделанную своими руками, в хорошем состоянии, необходимо подготовить инвентарь.

• В первую очередь потребуются широкие лопаты. Их можно сделать из толстой фанеры и обшить края жестью.
• Дополнительно следует подготовить железные скребки. Они помогут убрать все неровности с ледяного слоя.
• Метлы и совки понадобятся для уборки снега. Чтобы упростить его перевозку, важно подготовить несколько санок.

Главное правило, касающееся ухода за катком, предусматривает регулярную чистку льда. Его обязательно подметают, а при необходимости доливают и шлифуют. На поверхности часто появляются выбоины после активного катания. Иногда к их появлению приводит оттепель. Для устранения таких ямок и трещин используется очень холодная вода. Так, в емкость насыпают снег, заливают воду, а затем такой смесью заполняют выбоины и следы от коньков. Когда все подмерзнет, необходимо обработать поверхность скребком и выполнить заливку площадки. При желании можно заняться заглаживанием льда. Для этого тряпку, накинутую на швабру, поливают горячей водой, а затем проходятся по всей территории катка.

Необходимо регулярно заниматься устранением следов снегопада. Для этих целей проще всего использовать специальную машину, оборудованную щеткой. Если же площадка маленькая, то ее можно почистить своими руками при помощи лопат и совков. Сам снег лучше вывозить за пределы катка, иначе размеры площадки уменьшатся.

Сделать своими руками каток совсем несложно. Главное – выбрать подходящий участок и заняться работами в холодную ясную погоду. Чтобы слой льда оставался ровным, его необходимо чистить от снега и периодически заливать холодной водой.

Гидроизоляция для ледовых катков: материалы и технология

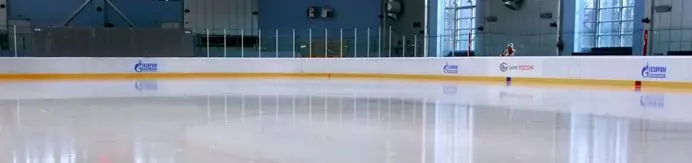

Ледовый каток устроен не так просто, как это может показаться несведущему человеку. Для того, чтобы он работал должным образом, необходимо соорудить качественное основание с хорошей защитой от влаги. В данной статье расскажем, какой должна быть гидроизоляция для ледовых катков.

Устройство ледового катка

Коллекторная система и теплообменник — это две составляющих части поля ледового катка. Задача коллекторной системы — подавать хладагент и равномерно распределять его по трубкам теплообменника поля катка. Для создания коллектора применяются трубы из стали или полиэтилена диаметром 150–200 мм. Укладывают их по трехтрубной схеме «Уравнитель давления Тишермана».

Теплообменник строят из полиэтиленовых труб (ПЭ 80) диаметром 16–25 мм, которые располагают по длинной стороне катка с шагом 70–100мм. Из трубки делают петлю, ее вваривают в коллектор подачи и обратной подачи. Длина петли является фактически длиной поля катка.

Товары для отдыха по лучшей цене!

Стационарный ледовый каток должен быть обустроен охлаждаемой плитой. Подобную плиту реально установить, не прибегая к обустройству бетонного основания и бетонированию, что подходит как для сезонного катка, так и площадки с ледовым покрытием, работающей весь год.

Для ледового катка, функционирующего на протяжении года, теплообменник поля покрывают песочным слоем, следом его заливают водой, замерзая, он схватывается ледяной массой. Подобный вариант уменьшает стоимость сооружения и затраты на электричество, ведь коэффициент теплопередачи увеличивается.

При обустройстве гидроизоляции для ледового катка нужно оградить охлаждаемую плиту от притока тепла со стороны грунта, с этой целью укладывают слой теплоизоляции из пенопласта или экструдированного пенополистирола. В структуре ледового поля должны быть слои дренажа и гидроизоляции.

Если планируется использовать каток круглогодично, нужно оснастить его системой обогрева грунта: она защитит основание от промерзания и различных деформаций.

Для ледовых площадок небольшого размера (примерно 150 м2) достаточно 40–50 кВт холодильной мощности при температуре хладагента 12 °С и уличной +35 °С. Для ледовой хоккейной арены площадью 1800 м2 понадобится уже 300–450 кВт.

Сегодня холодильное оборудование представлено чиллерами исключительно на ротационных компрессорах (спиральные, центробежные и винтовые). Повысился уровень качества и надежности чиллеров, а габариты и масса холодильных установок — уменьшились.

Спиральные компрессоры устанавливают на чиллеры с холодопроизводительностью до 160 кВт, винтовые — на холодильных агрегатах с производством холода свыше 180 кВт.

Кроме того, все чиллеры представлены в озонобезопасных версиях на основе фреонов R—134A и R—404A .

Рекомендуемые к прочтению статьи:

Материал для гидроизоляции ледовых катков

Геомембрана — синтетический материал на полимерной основе, используемый для гидроизоляции. Его активно применяют в строительной сфере, землеустройстве, ландшафтных работах, а также в спорте, в частности, для гидроизоляции ледовых катков и других сооружений.

На рынке стройматериалов представлены разные типы геомембран. Друг от друга они отличаются типом исходного сырья, фактурой поверхности, принципом соединения и др.

Полиэтилен — главный компонент в структуре геомембраны для гидроизоляции ледовых катков, ПВХ применяется реже. Для улучшения качеств основного элемента в состав вводят стабилизаторы. Свойства геомембраны для гидроизоляции ледовых площадок зависят от вида используемого сырья.

Полиэтилен высокой плотности и низкого давления (HDPE, ПНД) обладает высоким уровнем твердости, прочности, паро- и влагонепроницаемости, устойчивости к кислотам, щелочам, маслам и другим химическим реагентам. Материал хорошо переносит механическое воздействие и высокую температуру, но при этом ему свойственна плохая эластичность, неустойчивость к деформациям, на морозе он становится хрупким.

Внешне мембрана из ПНД выглядит как непросвечивающая жесткая пленка. Материал применяют для гидроизоляции ровных ледовых площадей большого размера.

Полиэтилен низкой плотности и высокого давления (LDPE, ПВД) отличается легкостью, мягкостью, эластичностью. Одновременно с этим ему присущи прочность, он не растягивается и не деформируется. ПВД не страшна низкая температура (до –120°С). Материал плавится при 100 °С. Кроме того, ПВД противостоит проникновению пара и воды, поэтому способен обеспечить качественную гидроизоляцию ледовой арены.

Геомембрана из ПВД выглядит как блестящая полупрозрачная пленка с гладкой поверхностью. Гибкость и эластичность материала позволяют применять его на участках с неровным покрытием, нестабильных грунтах. ПВД-мембраны хорошо переносят низкие температуры, поэтому их используют не только для гидроизоляции ледовых катков, но и сооружений под землей, для эксплуатации в условиях вечной мерзлоты.

Из поливинилхлорида (ПВХ) делают прочные 3-слойные мембраны. Структура их такова: нижний слой — пленка из модифицированного поливинилхлорида с добавлением термостабилизаторов, обеспечивающих устойчивость к низким температурам; слой посередине — армирующая сетка из полиэфира или стекловолокна; верхний слой — ПВХ с добавками, которые повышают стойкость покрытия к ультрафиолетовым лучам, резкой смене температуры. Помимо прочего, в структуре присутствуют красители: ПВХ-мембраны можно изготовить в любых цветах.

По фактуре выделяют гладкие и текстурированные (шероховатые) геомембраны. Текстурный рисунок может идти как по одной стороне полотна, так и по обеим. Такая поверхность позволяет мембране лучше сцепляться с основой. Этот материал не скользит, его можно применять при монтаже под большим уклоном. Текстурированные геомембраны подходят для гидроизоляции оснований сложной геометрической формы, крутых откосов.

По рельефу поверхности выделяют плоские и профилированные мембраны для гидроизоляции ледовых площадок. Последние пользуются все большим спросом при строительстве ледовых арен. С одной или обеих сторон такого полотна есть выступы (шипы) высотой 7–20 мм. Гидроизоляционное покрытие для катков и других сооружений с профилированными геомембранами в составе обладает следующими преимуществами:

• нагрузка равномерно распределяется по всему покрытию, защищает его от продавливания;
• обеспечивается тепло- и воздухообмен внутри конструкции;
• снижается расход сыпучих дренажных материалов.

Также профилированные геомембраны для гидроизоляции отличаются количеством слоев. В состав 1-слойной пленки входит только полиэтиленовое или поливинилхлоридное полотно. Такая пленка заменяет «подбетонку», создавая жесткое основание с ровной поверхностью.

2-слойная геомембрана дополнена геотекстилем, создающим дополнительный запас прочности, что помогает противостоять сильному давлению грунта.

3-слойные мембранные изделия изготавливаются с наружным скользящим покрытием из гладкого полиэтилена, который дает покрытию сместиться при движениях грунта и исключает возможность механического повреждения гидроизоляции. 3-слойные мембранные покрытия незаменимы при вертикальном дренаже на пучинистых почвах и при большой глубине заложения.

• Прочность. Эту характеристику определяют свойства исходного сырья, наиболее высока она для ПНД. Кроме того, на показатель оказывает влияние и плотность геомембраны. Армирующий слой геотекстиля позволит усилить конструкцию.
• Хорошая растяжимость. Подобное качество связано с эластичностью материала. В большей степени противостоят деформациям геомембраны из ПВД.
• Устойчивость к механическому воздействию. Материал застрахован от повреждений при монтаже, химически устойчив.
• Экологичность. Материал геомембраны безопасен для людей и окружающей среды, не содержит химически вредных веществ.
• Долговечность. Срок службы зависит от исходного сырья, но в целом составляет 25– 80 и более лет. Ему не страшны разложение и коррозия, чем и объясняется долговечность.
• Стойкость к температурным перепадам. Эта характеристика также зависит от свойств сырья, но в среднем геомембраны рекомендуется использовать в диапазоне от –40 °С до +50 °С.
• Простота монтажа. Вес пленки из полиэтилена гораздо меньше, если сравнивать с другими материалами для гидроизоляции. Она выпускается в рулонах, которые удобно раскатывать и легко резать. Все это упрощает работу с геомембраной как на малых, так и на больших площадях.

Недостатки материала носят условный характер и относятся к особенностям использования. Так, геомембраны, изготовленные из полиэтилена высокой плотности, отличаются меньшей эластичностью, чем мембраны из ПВД. Но это только значит, что их рекомендуется применять в монтаже на ровных поверхностях.

Монтаж гидроизоляции для ледовых катков

Как правило, в работах по укладке и монтажу геомембран для гидроизоляции ледового катка каких-либо серьезных проблем или сложностей не возникает. Чтобы не было трудностей, нужно придерживаться определенных правил работы с подобным материалом.

Сначала надо должным образом подготовить основание. В результате должна получиться абсолютно ровная и чистая поверхность. Перед стартом любого строительства с использованием гидроизоляции необходимо расчистить выбранный участок (если речь идет о легких строениях) или подготовить котлован (когда дело касается фундаментных строений). В любом случае сначала расчищают участок, затем проводят его разметку, после — необходимые земляные работы.

Каким бы уровнем надежности ни обладал материал, именно от качества укладки зависит срок его службы. Чтобы провести работу по гидроизоляции грамотно, необходимо предварительно составить план укладки мембраны, рационального расположения полотен. Возможно, понадобится соединить полотна внахлест, поэтому необходимо продумать запас: обычно для этого достаточно 10–20 см от ширины.

Следует правильно раскроить боковые, основные и угловые полотна, чтобы гидроизоляция котлована ледового катка представляла собой цельную конструкцию. Важно проследить, чтобы соединительные линии материала по откосам были перпендикулярны берегу котлована.

Геомембрану для гидроизоляции ледового катка укладывают вручную. Также могут применять траверсы, позволяющие раскатать рулоны полотна внахлест. При укладке материала нужно учитывать, что работы должны проводиться в определенных погодных условиях:

• Допустимая сила ветра — не более 5 м/с.
• Температура воздуха — от −5 °C до +40°C.
• В сырую и дождливую погоду мембрану укладывать строго запрещено.

Гидроизоляцию бетонного основания ледового катка проводят аналогично подготовке земельного основания. Отличается только технология: геомембрану укладывают на вертикальное основание, а для фиксации на бетоне используют анкерные болты.

На все болты посредством сварки экструзионного типа наносят специальную защитную заплатку. Далее методом контактной сварки сшивают вертикальные швы. Для разных целей применяют разные виды сварки:

• Контактная — для соединения линейно ровных участков конструкции.
• Экструзионная — для фиксации полотен в угловых, малодоступных для сварки участках конструкции.

Через проверочный канал сжатым воздухом проверяют двойные сварочные швы, чтобы убедиться в герметичности канала.

В заключение работ по гидроизоляции ледового катка края геомембраны фиксируют по борту котлована, закрепляя её в специально подготовленных траншеях. Чтобы обеспечить дополнительную защиту, на мембрану сверху укладывают еще один слой геотекстиля, присыпая его слоем песка или гальки.

Геомембрану применяют не только для гидроизоляции ледовых катков, но и при строительстве других сооружений. Укладывать ее приходится на разные по качеству и структуре основания, чаще всего — на железобетонные или земляные. В этом случае, в соответствии с нормами, подобные участки должны быть грамотно спланированы, предварительно их необходимо очистить от мусора и органики, проконтролировать, чтобы на территории не было камней и больших выступов (более 30 см).

Где заказать гидроизоляцию для ледовых катков

Компания «Спортстайл» основана в 1992 году и уже более 25 лет успешно представляет свои товары и услуги на рынках России и ближнего зарубежья.

Одним из основных направлений деятельности компании является производство каркасно-тентовых конструкций, спортивного оборудования, товаров для отдыха. Наши изделия очень популярны и востребованы, среди них:

Бассейны. Стойкие к воздействию бытовых химических средств, скрепленные герметичными швами с безопасной для здоровья специальной пленкой.

Гидроизоляция. Промышленная гидроизоляция, а также для кровли и фундамента.

Укрывные тенты. Защитные тенты, укрывные пологи любого размера из ПВХ-ткани или брезента в комплекте с крепежной фурнитурой. Укрывные тенты для бассейнов предохраняют воду от загрязнения.

Чаши для прудов. Изготовим чаши для прудов любой формы и размера.

Шторы для беседок, веранд. Защитные шторы с возможностью открывать в хорошую погоду и закрывать в плохую.

Маркизы. Тентовые козырьки различных форм, размеров и расцветок для летних кафе и загородных домов.

Крыши, тенты для качелей, песочниц. Надежные легко моющиеся тенты для дачных качелей и детских песочниц любых размеров. Надолго сохраняют яркие цвета.

Мягкие модули. Спортивный инвентарь для детей различных возрастов.

Дачный душ. Душ полной комплектации для дачи. Надежный, устойчивый, легко собирается.

Гермомешки. Герметичные сумки для туризма, охоты, рыбалки. Любых размеров и расцветок.

Арчемаки. Переметные сумки различного размера для конного туризма. Изготовлены из качественных ПВХ-материалов.

Маты для массажа. Массажные маты оптимальной жесткости различных размеров и толщины в чехле из ПВХ-ткани или брезента.

Также мы рады изготовить для вас шатры для летних кафе и проведения свадеб, тентовые гаражи, торговые палатки, тенты для автомобилей и лодок, а также чаши для бассейнов и многое другое!

Связаться с нами вы можете по телефону: 8 (800) 555-29-10 (звонок по России бесплатный) или посетить наш офис в Новосибирске по адресу: ул. на Фрунзе, 142/1, третий этаж. Время работы: пн. – пт. с 9:00 до 17:00, сб. и вс. – выходные дни.

kak_eto_sdelano

Как это сделано, как это работает, как это устроено

Самое познавательное сообщество Живого Журнала

Здесь мне хотелось бы рассказать про обратную сторону получения искусственного льда, на примере, небольшого ледового комплекса.
Как правило, мы не проходим дальше проката катков и самого льда. Я приглашаю Вас посетить сердце катка — помещение, где размещено холодильное оборудование.

Обычно никто не задумывается, как получается устойчивое искуственное ледовое покрытие и за счет чего поддерживается даже при положительных температурах окружающего воздуха.

Общая информация:
Этот ледовый каток размещен в г.Александровск Пермского края. В крае в последние годы построено и уже эксплуатируется несколько подобных катков в небольших районных городах и поселках..
По разговорам с людьми — маленький городок ждал открытия катка с большим нетерпением

Вообще без льда — искуственный каток представляет из себя гладкую бетонную поверхность. Но внутри — это целый слоенный пирог — в бетонных слоях уложены трубки, где течет жидкий хладоноситель.
Как правило в России, в качетве хладоносителей ледовых полей используется 40% водный раствор этиленгликоля (далее просто гликоль).
Практически любой автомобилист знает, что это такое — в автомобилях растворы гликолей известны, как тосолы.
Под ним укладывают еще слои тепло — и пароизоляции, а затем еще один бетонный слой с трубками подогрева грунта от промерзания. Эти слои нужны, чтобы грунт под ледовым полем не промерз и его не вспучило. Если бы этого не было — мы получили бы под ледовым слоем вечную мерзлоту — со всеми вытекающими отсюда последствиями: вспучиванием и подъемом грунта.
Трубопроводы в самом поле выполняют из полиэтиленовой трубы. Диаметр трубок всего 25 мм. По длинным краям поля раскладывают коллекторы и между ними раскидывают уже эти трубы.
В трубную систему ледового поля подается гликоль с температурой -12 град С, на выходе из поля его температура должна быть — 9 град С.
В качестве хладагента применен фреон R404a. Хладоноситель ледового поля и подогрева грунта 40% водный расвор этиленгликоля.

Холодильный центр (помещение, где расположено холодильное оборудование):
Сердце любого ледого катка часто называются по разному: холодильный центр, помещение холодильной установки и прочее, все зависит от фантазии проектировщика или архитектора). Там размещается практически все основное оборудование системы холодоснабжения.
Для монтажа труб гликоля применены стальные трубы, для фреона — медные.

Фото — Общий вид холодильного центра

На переднем плане насосы: системы охлаждения поля (основной и резервный) — они узнаваемы по по черным изолированным трубопроводам, насос подогрева грунта и небольшой насос для подпитки/ заполнения системы.
Итого 4 штуки.
Насосы обеспечивают циркуляцию хладоносителя (теплоносителя) по системам трубопроводов и по трубкам ледового поля.
Справа собственно сама холодильная машина — о ней ниже.
Видно, что трубопроводы и арматура 40% водного раствора этиленгликоля выполнены в изоляции из вспененного каучука. Это сделано для того, чтобы избежать выпадения конденсата из оздуха на холодной поверхности труб.

Фото — Насосы основного контура ледового поля. На заднем плане щит управления всеми насосами.

Фото — Общий вид холодильной машины

Собственно сама холодильная машина:в ней и происходит непосредственное охлаждения гликоля в кожухотрубном теплообменник (внизу самой машины) — он выступает в роли испарителя, где за счет кипения фреона, происходит отбор тепла от гликоля циркулирующего в поле. Движение газообразного фреона по системе осуществляют два винтовых компрессорах (зеленые на заднем плане).
В кожухотрубном теплообменнике происходит кипение фреона — при кипении происходит забор тепла от гликоля и его охлаждение. Фреон же из жидкого состояния превращается в газ и нагнетается компрессорами в конденсаторы.
На фотографиях видны термометры — они установлены для визуального контроля за температурами жидкостей на входах/выходах из теплообменников.
Также холодильная машина используется для поддержания температуры внутри

Красный и синий трубопроводы подходящие к пластинчатому теплообменнику — это трубопроводы системы подогрева грунта, там также применяется 40% водный раствор этиленгликоля.
Пластинчатый теплообменник в данном случае — это рекуператор: для гликоля системы подогрева грунта используется тепло горячего газообразного фреона — на нагнетании он имеет температуру около 90 град С.
Справа на раме установлен щит управления — на нем задаются все температурные параметры установки.

Фото — Конденсаторная площадка

Для отвода тепла от ледового поля в окружающую среду используются конденсаторы. В данном случае воздущного охлаждения. В них происходит конденсация фреона — он из газообразного состояния переходит в жидкость. После конденсаторов он уже в жидком состоянии снова попадает в кожухотрубный испаритель и цикл повторяется снова.

Фото- Конденсатор вблизи

Конденсатор представляет собой медный теплообменник с вентиляторами (для принудительного повышения эффективности теплообмена). Здесь вентиляторы покрыты снегом, т.к. система в течении долгово времени не запускалась.

Если у Вас есть вопросы, готов ответить на них в комментариях.
Оригинал взят у holodilshik в Ледовый каток: взгляд изнутри

Технология заливки льда

Ледовый каток во дворе, на стадионе, во дворце спорта, на детской или спортивной площадке, у школы или в парке должен представлять собой абсолютно ровную ледяную поверхность из натурального и/или искусственного льда, с ограждением по периметру территории, для катания на коньках или хоккея. Он может использоваться как для массового отдыха всех желающих, так и для проведения спортивных мероприятий, например, по фигурному катанию или конькобежному спорту. Заливка льда начинается с подготовки основания, а именно укатки снега для получения плотной базы толщиной не менее 5 см. По технологии заливки льда температура воздуха должна находиться в диапазоне -4 / -5 °C, иначе замерзание поверхности растянется на целые сутки.

• Хоккейной площадки — 26×56 / 29×60 / 37×61 м;
• Ледовой арены — 12×24 / 18×32 / 24×51 / 30×60 м;
• Открытых катков — 18×25 / 20×40 / 26×56 и более.

• Разметку границ заливаемого участка;
• Уплотнение выбранной площади под заливку льда;
• Очистку поверхности от лишних камней, мусора, засыпку ям;
• Ограждение площадки будущего катка, закрепленными рёбрами по границе, сплошными досками шириной около 23 см и толщиной порядка 6 см (вместо этого также может быть подготовлен земляной вал (без щелей) около 9 см по периметру зоны);
• Устройство дополнительного свободного пространства за краями ледового катка для сваливания снега во время уборки, необходимая ширина территории около 2 метров.

Заливка льда на катке

Заливку льда по технологии следует производить при безветренной ясной морозной погоде, когда грунт уже успел промёрзнуть на 5 – 7 сантиметров, иначе вода будет уходить в землю. Площадка под каток заливается веером, распылённой равномерной струёй под углом порядка 25 – 30 градусов. Таким образом, не произойдёт размывания поверхности основания. Лучшим решением в качестве инструмента станет резиновый шланг с распылителем (специальным наконечником), подключенный к водопроводу. Длина шланга не должна ограничивать доступ ни к одному из углов площадки. В случае, когда заливка катка осуществляется через пожарный гидрант, применяется прорезиненный пожарный рукав, оснащённый стволом с распылителем. Разбрызгивание воды происходит по траектории так, чтобы на поверхность ровным слоем попадали мельчайшие капли, покрывающие снежный покров основания. Распылитель позволяет получить в результате однородную структуру льда на катке. Такая технология заливки льда, в отличие от сплошной струи, помогает избежать создания слоистого «пирога», который в процессе эксплуатации начинает быстро крошиться из-за образования пустот под ледяной коркой (особенно эта проблема актуальна, когда заливка происходила при температуре ниже 15°C).

Когда первый слой воды напылён при помощи распылителя на основание, есть уверенность, что не образовалось больших луж, можно смело оставлять его на 2 – 3 часа для замерзания, после чего приступать к нанесению следующего слоя. Заливка последующих слоёв ледового покрытия проводится только на замёрзший предыдущий слой. Направление распыления выбирается с учётом направления ветра, по часовой стрелке или против, стоя спиной к ветру. Когда лёд достиг толщины в 2 см, на нём могут начать образовываться отверстия диаметром около 0,5 см. Они обязательно забиваются мокрым снегом. Для полноценной эксплуатации катка зимой первоначальная заливка должна представлять собой слой льда толщиной 10 – 15 см. Такое значение параметра берётся исходя из двух следующих факторов:
• Погода может препятствовать ежедневной заливке катка;
• Коньками срезается порядка 1 – 2 сантиметров ледяного слоя катка в день.

Лёд обязательно перед каждой заливкой очищается от снега. Ни в коем случае не рекомендуется заливать каток во время снегопада, это приводит к получению бугристой поверхности льда. Обслуживание и очистка катка производится после каждого снегопада. Если осадки выпадают обильно на протяжении длительного времени, то желательно чистить поверхность льда не дожидаясь окончания непогоды. Убранный снег следует перемещать на отдельную свободную территорию, чтобы он не уменьшал площадь катка. В процессе строительства катка во дворе, парке, ледовом дворце или на стадионе обязательно предусмотрите, что зимний день очень короток, а продлить время использования площадки можно искусственным освещением. Осветительные установки для хоккейных коробок и катков могут представлять собой прожекторы заливающего света, светильники на мачтах или подвесные лампы, в зависимости от типа и уровня площадки. Высота размещения освещения надо льдом должна быть не менее 5 метров. Степень освещенности катка можно увеличить за счёт придания льду белой окраски. Для получения белого цвета, на этапе первоначальной заливки, поверхность поливается раствором мела или извести, а после её замерзания осуществляются последующие заливки чистой водой.

Если на ледовом катке или арене предполагается проводить спортивные соревнования или тренировки по хоккею, конькобежному спорту или фигурному катанию, то необходимо нанесение разметки на лёд, обычно краской в виде синих и красных линий шириной не более 5 см. Краска замерзает достаточно быстро, после чего минут через 5 – 10 разметочные линии поливаются водой из чайника. Не допустить растекания краски на поверхности можно предварительной очисткой линий от снега.

Обслуживание и уход за готовым катком – очень важный этап работ для поддержания объекта в хорошем состоянии. Его необходимо регулярно чистить, выравнивать, корректировать и шлифовать. Разглаживание льда можно осуществлять большой шваброй с тряпкой и горячей водой. Если на поверхности всё же уже образовались ямки и глубокие порезы вследствие интенсивной эксплуатации и перепадов температуры, то, перед следующей заливкой льда по технологии, нужно произвести ремонт покрытия при помощи замешивания каши из снега с водой и помещения её в ямки и порезы. После подмерзания, дефекты устраняются скребком, и начинается заливка катка.

Автор:
Старший менеджер отдела работы с клиентами, опыт 3 года
Мельницкий Александр

Заливка ледовых катков: Процедура, тонкости

Зимние виды спорта пользуются популярностью у представителей разного возраста, так что ледовые катки пустеют только поздним вечером. Заливка ледовых катков требует подготовки и соблюдения определённых условий, таким образом, можно гарантировать высокое качество покрытия. Архитектурная компания Mirror Group выполняет заказы на заливку катков любого размера и даёт гарантию качества.

Прежде чем приступить к заливке катка необходимо подготовить основание. Этот процесс включает в себя следующие этапы:

1. Осуществление разметки границ участка, где будет каток.
2. Уплотнение поверхности, которая является основанием катка.

Процесс заливки льда

В соответствии с технологией заливка льда может быть осуществлена только при соблюдении определённых условий:

• погода. Мороз около не ниже -5 °С, отсутствие ветра, ясно;
• состояние грунта. Грунт уже должен промёрзнут примерно на 7 см, если это условие не будет соблюдено, то вода будет впитываться в землю.

Заливка осуществляется веером, равномерная струя воды распыляется под углом 25-40°. Это необходимо для предотвращения размывания поверхности. Для осуществления заливки катка лучше всего использовать резиновый шланг с распылительной насадкой. Шланг должен быть соединен непосредственно с водопроводом. Нужно выбрать максимально длинный шланг, чтобы вы смогли получить доступ ко всем углам площадки. Также в некоторых случаях для заливки катка используется пожарный гидрант, для распыления воды в соответствии с технологией он должен быть оснащён прорезиненным рукавом.

Заливка ледовых катков осуществляется по определённой траектории. Задача простая, необходимо распылить воду таким образом, чтобы она покрывала снежное основание ровным слоем. По этой причине необходимо осуществить именно распыление, в этом случае покрытие точно будет качественным.

Для завершения можно провести заливку катка с помощью шланга, то есть одной струей. В этом случае возникает эффект пирога, когда лёд застывает слоями. В процессе эксплуатации катка слои будут крошиться и кататься станет просто опасно. Наиболее часто такой эффект отмечают, когда заливка катка осуществлялась в сильный мороз – ниже -15 °С.

После нанесения первого слоя необходимо убедиться в том, что в процессе вы не создали больших луж и вода легла равномерно. Если все в порядке, то можно оставлять основание катка на несколько часов. Уже через три часа можно будет заливать следующий слой. Сколько бы слоев бы ни потребовалось для создания качественного катка, каждый из них может быть залит только после того, как предыдущий полностью застыл.

Определить направление распыления можно, ориентируясь на направление ветра: против часовой стрелки, если ветер дует вам в спину, по часовой – если направление ветра противоположное.

По достижения высоты катка в 2 см можно обнаружить образование отверстий, их необходимо сразу же забить мокрым снегом. Вообще процесс заливки катка достаточно сложен и на каждом этапе нужно проводить полный контроль качества. Так как каток постоянно подвергается высоким нагрузкам, его высота не может быть меньше 10 см, это минимум, так что лучше, если она будет в два раза больше. Кроме того, необходимо учесть что погодные условия не всегда будут позволять своевременно проводить дополнительную заливку и ремонт катка, а в процессе эксплуатации каждый день коньками срезается до 2 см льда. Так что в процессе первоначально заливки необходимо учесть и эти особенности.

Заливка льда и поведение дополнительной заливки нового слоя может быть проверена только при условии идеальной погоды. Заливать лёд в снегопад нельзя, так как результат будет далёк от идеального, кроме того, перед заливкой каждого нового слоя необходимо очищать поверхность от снега и сколотого льда.

sergey_tuchin

Необходимо в настоящее время инициировать общественное обсуждение вопроса качественной заливки и содержания ледовых площадок в г.Самара, поскольку, к примеру, в Кировском районе на 230 тыс. чел. общедоступной качественной ледовой площадкой является только лед на стадионе «Восход», да и туда вход стоит 150 руб. с человека при запрете на игру в хоккей. Такое обсуждение, во — первых, может побудить неравнодушных самарцев включиться в помощь муниципалитету в данных вопросах, во-вторых, может подтолкнуть администрацию города к более тщательной подготовке вопроса на следующий зимний сезон. В этом сезоне, полагаю, что работа муниципальной власти по данному вопросу проведена неудовлетворительно. Важность такой работы нельзя переоценить, проверено практикой. В выходные, из близлежащих домов выходят на площадку единовременно, на протяжении всего дня более 100 человек, взрослых и детей.

Осенью 2013 года на территории родной школы № 73 в Самаре, напротив моего дома, было построено замечательное многофункциональное поле с искусственным покрытием для игры в футбол и баскетбол летом, в хоккей – зимой. До конца января 2014 года поле простаивало без дела «под слезы» местной ребятни.

На активные действия подвигнул пост Дмитрия Котукова «Битва за лед» http://simple-kot.livejournal.com/272573.html. Понимая, что при всех возможных юридических усилиях и жалобах управляющие компании и иные организации будут заливать лед, в лучшем случае, к лету, решил не тратить свои эмоциональные силы и время на понуждение чиновников к работе, а вместо этого помочь им организовать процесс заливки льда, поскольку в душе не дремлет хоккеист команды «Металлург» конца 80 – ых.

Мы сами начинающие ледовары и действовали по советам бывалых – директора школы № 58 г.Самара Дегтева Алексея Петровича и директора МП «Парки Самары» Кандакова Сергея Александровича, за что им большое спасибо! Поэтому данная инструкция показывает, что решить проблему создания ледового поля сможет каждый неравнодушный при определенных личных организационных усилиях и небольших затратах. Традиция играть в хоккей в России сохраняется, неравнодушные люди тоже есть.

1 этап – организационный.

— Закупить шланг (обязательно только резиновый) внутренним диаметром не менее 25 мм, толщиной стенки не менее 5 мм (необходимо, чтобы шланг не промерзал) и соответствующей длины, равной расстоянию от источника подачи воды до крайней точки площадки. Мы нашли такой шланг по цене 80 руб./погонный метр с НДС;

— Сделать «волокушу» для чистовой заливки льда теплой водой (о ней ниже);

— Найти место, откуда будет производиться подача теплой воды и сделать специальную разводку на такой источник подачи теплой воды с необходимым внешним диаметром трубы выхода, равным внутреннему диаметру резинового шланга;

— Определиться с помощниками (2 чел.) для заливки льда. Это могут быть как наемные рабочие (наш случай), так и неравнодушные общественники. После того, как лед будет залит и каток начнет функционировать, помощников будет найти проще. Но первый этап – этап заливки льда приходится преодолевать самим;

— Если площадка подлежит расчистке от лишнего снега и его утрамбовке, то необходимо найти квалифицированного специалиста – водителя погрузчика;

— Закупить шанцевый инструмент для чистки площадки от снега: лопаты 4 – 7 шт., широкие скребки – движки 4 – 7 шт.

2 этап — расчистка поля и создание подушки из снега, толщиной примерно 10 см.

За зиму на поле накопилось примерно 50 см снега. Мы пригласили хороших специалистов – дорожников, которые пообещали сделать нужную подушку из снега не более 10 см и утрамбовать ее. Слово они сдержали – молодцы ! За 7 часов очистки поля от лишнего снега погрузчик ни разу не коснулся ограждающей сетки или бортов коробки. Утрамбовку снега проводили ковшом погрузчика при движении задним ходом. Снег обязательно должен быть хорошо утрамбован.

Если начинать заливать лед сразу с начала зимы, то можно не ждать выпадения снега для создания снежной подушки (в случае, если покрытие поля не искусственное) и лить лед на имеющуюся поверхность при наступлении среднесуточной минусовой температуры воздуха в течение нескольких дней подряд.

3 этап – создание холодной водой «черновой» ледовой подушки, толщиной примерно 10 — 15 см.

Для этих целей лучше всего использовать пожарный гидрант, поскольку это быстрее и эффективнее, чем лить подушку из шланга, диаметр которого значительно меньше диаметра пожарного рукава. Пожарные Кировского района Самары охотно откликнулись на просьбу директора школы № 73 Натальи Борисовны Дрожджа и предоставили уже неиспользуемые пожарные рукава в целях помощи школе и местным ребятишкам. Используя такие пожарные рукава, мы наливаем нужную толщину льда на протяжении трех дней подряд. Каждый день проводим заливку льда холодной водой минимум в три слоя без остановки в течение не менее 4 – 5 часов. Проливая крайнюю территорию площадки, начальная уже застывает и мы вновь возвращаемся к началу, и так насколько хватит сил и времени. Заливку делаем вечером с переходом в ночь. К утру достигается полное промерзание налитого слоя льда.

4 этап – чистовая заливка льда теплой водой.

Для чистовой заливки льда мы используем т.н. «волокушу», специальное приспособление, которое состоит из одной металлической трубы (вн. диаметр 40 – 60 мм) длиной 1,5 – 2 м, заваренной с торцов и имеющей отверстия через 7 – 10 см вдоль трубы для подачи воды на лед, и другой металлической трубы (внешний диаметр равен внутреннему диаметру приобретенного шланга), приваренной к первой по центру с усилениями, выполняющей также роль ручки. Такую конструкцию в подарок детям микрорайона сделали мастера МП «Парки Самары» под руководством директора С.А.Кандакова, отдельное спасибо!

К первой трубе, к специально предусмотренным и сделанным заранее местам прикрепляем тряпку, которая будет служить для разглаживания поверхности льда. Подсоединяем шланг к источнику подачи теплой воды, закрепляем хомутом, прикрепляем шланг к волокуше также хомутом, включаем теплую воду и начинаем финишную заливку. С волокушей работают минимум два человека, один тащит волокушу вдоль площадки, другой работает со шлангом, дабы шланг не попадал под ноги первому и на залитую поверхность. Лучше ходить не по кругу, а вдоль площадки вперед – назад, постепенно приближаясь к выходу, чтобы шланг не перекручивался. Заливку производить лучше вечером, в ночь, лучше в три слоя. Ко времени проведения последнего продольного прохода с волокушей, слой нанесенного первого льда уже застывает и можно идти вновь. Теплая вода расплавляет неровности и постепенно приводит к качественному ледовому покрытию. Образовавшиеся ранее трещины и ямы необходимо заделать снежной кашицей до чистовой заливки. Эта работа напоминает работу с цементным раствором. Берется снег, разводится водой до получения снежной кашицы и мастерком мы заделываем образовавшиеся ямы и трещины.

5 этап – содержание ледового покрытия.

В зависимости от площади покрытия необходимо 2 – 3 человека для его содержания в надлежащем состоянии. Как уже было сказано выше, найти таких людей на уже сделанную площадку проще, чем когда дело на нуле. Снег с площадки необходимо убирать по мере выпадения. Заливка льда, 2-3 раза в неделю, в зависимости от интенсивности эксплуатации льда. За 2 дня эксплуатации средней интенсивности коньками срезается примерно 1 – 1,5 см льда.

В погоду 0 и небольшой плюс, лед лучше не обновлять, но чистить, в погоду 0 и небольшой минус можно в ночь залить. Если вовремя не очистить лед от выпавшего в период оттепели снега, то после того, как ударит мороз, снег приварится ко льду и вся работа может пойти насмарку.

И последнее, предлагаю администрации города решать вопрос с заливкой и обслуживанием ледовых площадок города не просто путем выделения некоторых денег http://samara.ru/read/59634 для управляющих компаний, либо ТОСов, а системно, путем вменения обязанности по заливке льда и последующему его обслуживанию на всех площадках города единой специализированной организации (например: МП «Благоустройство», МП «Спецремстройзеленхоз» и др.) поскольку данные ледовые поля нужны самарцам, а управляющим компаниям они, как собаке пятая нога http://samaratoday.ru/news/100717 .

На протяжении двух дней 8-9 февраля открываем новое ледовое поле ежедневной пятичасовой игрой в хоккей.

Русские люди счастливы тем, что имеют природную возможность кататься на настоящем льду, играть в хоккей на свежем воздухе, заниматься фигурным катанием. В это время ребятня и взрослые отвлекаются от зомбоящиков, компов, айпадов и прочей шелухи. Это дорогого стоит.

Здоровья и успешного катания на коньках !

LJ Video

• ←
• 1
• →

Прохожий

Re: Прохожий

Re: Прохожий

«Построена у школы № 170 в Самаре дорогущая (за ПЯТЬ МИЛЛИОНОВ) универсальная спортивная площадка (УСП), с бортами, предназначенными для игры зимой в хоккей. А, значит, зимой необходимо заливать лёд, значит, руководству школы брать на себя обременение по очистке площадки от снега , и заливать лед как минимум два раза в неделю, привлекать ребят в хоккейную секцию, доставать для пацанов хоккейную форму, защитку, пр. дорогой инвентарь, наконец, продумать вопрос где ребята будут переодеваться (найти теплое помещение в школе).

Был я на такой площадке у школы № 174 (Пензенская, 47), удручила она меня. Карманов (рядом с бортом две лавки огороженные для запасных игроков с навесом), в бортах за воротами отсутствуют ворота для въезда техники по очистке от снега. Получается, для хоккея площадка явно не приспособлена. Да, в мини-футбол играть зимой можно. Если изначально было запланировано развивать хоккей на таких площадках, привлекать к занятиям школьников, то сейчас мы столкнулись с ГОРОДСКОЙ ПРОБЛЕМОЙ – развивать этот хоккей НИКОМУ НЕ НУЖНО. Не в состоянии мы (те, на чьём балансе состоит спортобъект) залить лёд (Дмитрий Котуков блестяще в своем блоге выдал «Битву за лёд», «Битву за лёд-2», «Битву за лёд-3») и сделать элементарную разметку поля, не в состоянии лёд чистить, не в состоянии организовать секции хоккейные, не в состоянии ребят обуть и одеть и т.д. Есть ещё две существенные проблемы: первое – ни с кого спросить именно за развитие хоккея нельзя (надув щёки скажут, это как – мы крайние?) и, второе, виновато мировое глобальное потепление. Жесть, в середине января неделя-другая оттепель. Полтора месяца из двенадцати игры в хоккей на открытом воздухе, да кто с этим серьезно будет возиться (вот кстати в США, у самых тупых американцев, НОЛЬ открытых спортивных площадок!!).

НУЖНЫ в Самаре комфортные детские крытые ледовые катки (пусть даже дутыши, чего много во дворах Финляндии, к примеру). Где бы и хороший ровный лёд, теплая раздевалочка, душ с горячей водой (помыться после тренировок – святое!), и чашечка бодрящего кофе и пр. и пр. А на открытом воздухе при сильном ветре, снеге и пр. и пр. неудобствах тренироваться и играть в хоккей для многих особого нет желания. Народ, особенно дядьки-любители сами говорят – мы на площадках играть не собираемся, вышли из того возраста, нам подавай элементарный комфорт на ледяных площадках и за его пределами, за что готовы платить немаленькие деньги (7 тыщ за один час тренировок). Вот почему крайне сложно попасть под роспись льда и во дворце спорта на Молодогвардейской и на катке в п. Мехзавод.

Такие вот размышления по поводу классности УСП.
Самая бестолковая УСП на Гагарина. 88. Ни летом, ни осенью, ни зимой НЕ ВОСТРЕБОВАНА ВООБЩЕ (( Дикий ужас! А ведь «освоили» на этой площадке 4,5 миллиона рублей. КТО ОТВЕТИТ за такое разгильдяйство?»

«Владимир (из Тольятти) 28.01.2014 г. добавляет:
— У нас таких УСП 10 штук воздвиг г. Щляхтин. по цене 5 млн. за штуку. Сметная стоимость вместе с монтажом и подготовкой грунта 3,5 млн.рублей. Всего по области их 44 . Общая стоимость 235 млн.руб. Состояние одинаковое что в Тольятти , что в Самаре. Всё завалено снегом и даже в футбол никто ни играет. По поводу игры на свежем воздухе в хоккей. В соседних дворах с этими школьными объектами, на старвх ещё советских коробках. залит лёд, работает освещение.и пацаны до 23.00 играют в хоккей в любой мороз. Проблема в организации, средства изначально должны были быть направлены на содержание этих объектов..Приём на работу инспекторов для занятий хоккеем а летом в футбол, как это сделано в Казани и Уфе. А проблема одна и она очевидна- никчёмный Министр спорта Самарской област».

А господин Милеев из ГД в декабре 2013 г. талдычил про очевидность строительства У.С.П. в Самаре. Давайте город завалим пустышками, которые зимой так и будут всю зиму в снегу. Одна очевидность в этих У.С.П.: освоить нехилую денежку (шкурный интерес во главе угла), а там трава не расти, лёд не заливай. Зато во всех отчетах спортивная инфраструктура на просто замечательная.

Нужна перезагрузка. А для этого нужно Меркушкину показать результат работы спортивного ведомства в плане того, что же понастроили, и для чего. Именно сейчас следует остановиться, оглянуться. Только вот одернуть областных чиновников — суперпроблема.

Заливка ледовых катков: этапы и особенности

Существует такое понятие как «плохой лёд». Это значит, что на его поверхности присутствуют неровности или трещины, при наезде на которые повышается риск падения, травм. Поэтому заливку катков в парке и во дворах муниципальные власти Московской области поручают профессионалам – строительным и архитектурным компаниям. Они строго соблюдают последовательность работ, придерживаясь нормативных актов.

Стандартные размеры для хоккейной коробки составляют 26×56, 29×60 или 37×61 м. Для открытых площадок – 18×25, 20×40, 26×56 м и более.

Важно определить размер и место расположения объекта, а также продумать его конструкцию, подобрать материалы для бортов. Например, желательно по периметру установить опалубку или сделать насыпь, которая предотвратит утечку воды в процессе замерзания или в случае таяния льда. Ограждение делают сплошным по всему периметру толщиной около 6 см. Тогда оно выдержит сильные удары, предотвратит вылет шайбы с поля.

Если бортики не предусмотрены, нужно сделать разметку границ заливаемого участка. Объекты, расположенные в парках или на территории других общественных пространств, подвержены повышенной нагрузке, поэтому для них важно сделать «подушку» из гравия и песка. Поверхность уплотняют с помощью спецтехники, а с поверхности убирают камни, ветки, другой мусор. По краям важно оставить свободное место шириной 2 м для сваливания снега во время уборки.

Заливку ледовых катков выполняют при температуре от минус 5 градусов и ниже, чтобы грунт или спортивное основание успело промерзнуть. Для подачи воды используют подключенный к системе водоснабжения резиновый шланг с промышленным пульверизатором. Его длина не должна ограничивать доступ к углам площадки.

Лёд формируется из нескольких слоёв, на замерзание каждого уходит от 30 минут до 2 часов в зависимости от температуры воздуха.

Вода распыляется по поверхности «веером» под углом 25-30 градусов. Такая техника предотвращает размывание основания, поскольку обеспечивает надежную фиксацию тонких слоев между собой и способствует формированию равномерной структуры.

Заливка льда на катке одной мощной струёй – это большая ошибка. В этом случае толща льда будет состоять из разных слоёв с пустотами, поэтому поверхность быстро начинает крошиться. Особенно, если площадку заливали при морозе от -15 градусов.

В результате толщина льда должна составлять 10-15 см. Готовую поверхность необходимо отшлифовать. Для равномерного распределения жидкости и шлифовки поверхностей применяют ресурфейсеры, ледовые комбайны.

Поскольку требуется длительное время для застывания льда, заливка катков может занять несколько дней. Но нарушать технологию нельзя, иначе каток не подойдёт для полноценной эксплуатации.

Перед каждым следующим подходов замерзшую поверхность необходимо очистить от снега. Если его оставить, на поверхности появятся бугры, поэтому работы во время снегопада проводить запрещено.

Когда слой льда достигает 2 см, на нём могут образоваться небольшие отверстия до 0,5 см. Их нужно забивать мокрым снегом, чтобы исключить появление пустот.

Зимой темнеет рано, поэтому по краям желательно установить искусственное освещение. Это могут быть прожекторы, светильники на мачтах, подвесные лампы. Повысить уровень освещенности можно путём окрашивания льда белой краской, которая хорошо отражает свет. Для этого после застывания первого слоя поверхность поливают раствором мела или извести.

На хоккейных коробках и стадионах дополнительно наносят разметку. Красные и синие линии проводят краской, а сверху через 10-15 минут заливают водой из обычного чайника. Дополнительный тонкий слой исключает размывание изображения, но сохраняет его яркость.

Чтобы предотвратить таяние льда, в парках и других общественных территориях используют системы холодоснабжения ледовых полей на основе современных антифризов. Компания Mirror Group укладывает технологические плиты покрытий в крытых аренах и мобильные трубные системы на открытых площадках. Они увеличивают прочность основания в несколько раз, а также поддерживают оптимальную температуру, снижая риск разрушения поверхности.
