Как подключить сигнал через кнопку

№ ➋➋ ◄◄ Воздушный сигнал через отдельную кнопку! ►►

Всем хай!
Эпопея с дудкой продолжалась у меня 2 дня, вчера купив ее на фортуне, было решено ставить сразу и самому! Новый вызов для меня, ведь в электрике только учусь!) Облазив и обшарпав весь интернет, нашел кучу схем, но как ни странно у каждого она была своя и разная, либо контакты места поменяны, либо провода между собой, либо вообще за место штатных сигналов, меня это не устраивало т.к хотел изначально только на отдельную кнопку, сейчас постораюсь максимально подробно рассказать, что и как я делал, буду говорить обычным "русским" языком, дабы всем было понятно!
Итак что нам понадобится :
1) Комплект дудки HORN TECH (600 руб)
2) Кнопка от 10-ки на открывание багажника (80 руб)
3) Колодка проводов под эту кнопку (15 руб )
4) Провода, чем толще тем лучше, я взял аккустические кабеля
5) реле 4 или 5 — контактное, у меня валялось 4-х его и взял
6) колодка проводов на реле
7) ну и расходники, изолента, ножницы и т.д

Копмлект дудки

Кнопка для открывания багажника и на ней провода уже

еще кнопка

китикет блюдет или блюстит порядок

реле в сборе

Начнем :
НАчал с салона, так как у всех почему то проблема именно в закреплении дудки, у меня не возникло,

Дудка на месте

Компресор на стяжке

компресор вблизи

дудка к болту защиты и бампера

другая сторона на стяжке висит

Общий вид

поэтому начал с проводки, сначала пример кнопку на место заглушки, подошла идеально, теперь надо разбираться с кнопкой, на ней 3 контакта, нам нужно будет 2, 1-й и 2-й, пускаем на кнопку постоянный плюс с прикуривателя/мафона, на первый контакт, теперь со второго контакта надо выводить кнопку из салона на реле в подкапотное пространство. я сделал это при помощи проволки туда где над педалью тормоза идут шланги, че за шланги хз, но на ощупь приятные )) просунув провод подсоединяем на контакт 86 на реле, далее 30-й контакт с реле напрямую пускаем на АКБ, 87-й контакт пойдет на плюс комперссора, а 85 контакт это минус, я присобачил его сбоку аккамулятора, там болт торчит на него и посадил, теперь вся суть.
На кнопку идет постоянное питание 12В но дальше кнопки оно не идет, пока мы ее не нажмем.
Когда кнопка нажата плюс идет на 86 контакт и вместе с 85 (минусом) перемыкают между собой 30 и 87, благодаря чему на компрессор идет питание напрямую с АКБ и звучит он громче(еще не пробовал.но по идее так должно быть)
Провод из 87 контакта идет на плюс компрессора, а минус надо кинуть на кузов или АКБ.
Вот собственно и все, если будут вопросы обращайтесь отвечу!)

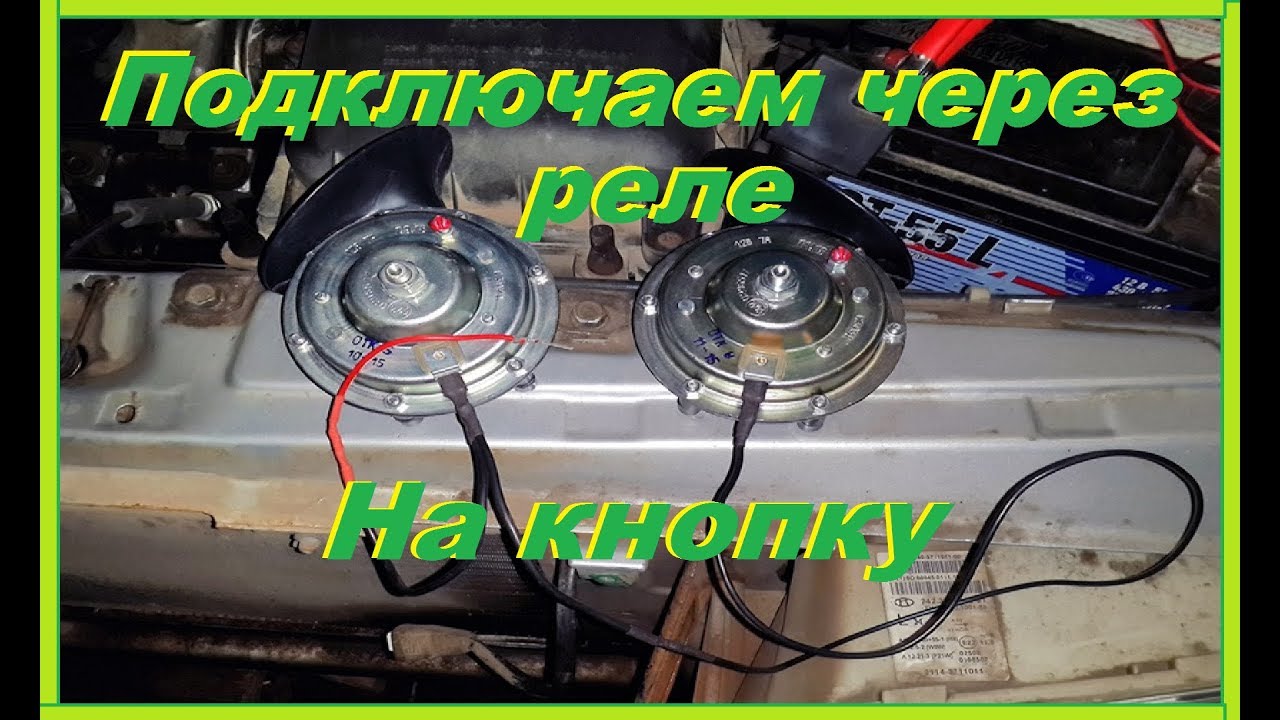

Как подключить сигнал через кнопку на ВАЗ 2107

ВАЗ 2107 — одна из самых популярных моделей автомобилей в России. Многие владельцы этого авто возможно задумывались о том, как подключить сигнал через кнопку на своем автомобиле. В данной статье мы расскажем вам, как это сделать.

Первым шагом является выбор места для установки кнопки. Чаще всего, она размещается на рулевой колонке или на панели приборов. При выборе этого места нужно учитывать удобство его использования и отсутствие препятствий для водителя.

После выбора места нужно приступить к самому подключению. Подключение кнопки начинается с поиска проводов, идущих от кнопки сигнала. Они обычно проходят через рулевую колонку и подключаются к электрическому блоку автомобиля. Найдите нужные провода и откройте доступ к ним. Затем, с помощью отвертки или клемм, подсоедините провода кнопки сигнала к соответствующим проводам в автомобиле. Обязательно проверьте правильность подключения перед тем, как закрепить провода и закрепите их в надежном месте, чтобы они не провисали и не мешали водителю.

Принципы подключения сигнала через кнопку на ВАЗ 2107

Для подключения сигнала через кнопку на ВАЗ 2107 необходимо следовать определенным принципам. Здесь мы рассмотрим основные шаги и технические детали для успешной установки.

Первым шагом является выбор кнопки, которая будет использоваться для управления сигналом. Оптимальным вариантом является кнопка с моментальным нажатием, чтобы сигнал активировался сразу при нажатии и не требовал удержания кнопки.

2. Подготовка электрической схемы:

Далее необходимо подготовить электрическую схему для подключения сигнала. Подключение осуществляется к бортовой сети автомобиля. Важно правильно идентифицировать провода, отвечающие за питание и включение сигнала.

3. Подключение проводов:

Установите кнопку в удобном для вас месте, например, на панели приборов или на руле. Подключите провода с кнопки к соответствующим проводам на автомобиле, соблюдая полярность. Обычно провод с кнопки соединяется с проводом питания сигнала, а также с заземляющим проводом.

4. Проверка работы:

После всех подключений необходимо проверить работоспособность сигнала. Для этого нажмите кнопку и убедитесь, что сигнал активируется. Если сигнал не работает, перепроверьте проводку и убедитесь, что все соединения сделаны правильно.

Обратите внимание, что при подключении сигнала через кнопку на ВАЗ 2107 необходимо соблюдать безопасность и следовать указаниям производителя автомобиля. Если вы не уверены в своих навыках в отношении электрики, лучше обратиться к специалисту.

Первоначальная подготовка

Перед тем, как подключать сигнал через кнопку на ВАЗ 2107, необходимо выполнить несколько предварительных шагов:

• Проверьте состояние аккумулятора. Убедитесь, что он заряжен достаточно для работы электроники.
• Убедитесь, что все необходимые инструменты и компоненты для установки сигнала приготовлены.
• Ознакомьтесь с инструкцией по установке сигнала на конкретную модель и марку автомобиля, чтобы знать, какие шаги нужно выполнить.
• Подготовьте место для установки сигнала. Определите оптимальное место для размещения кнопки и сигнализационного блока.

Обратите внимание, что в процессе установки сигнала на ВАЗ 2107 могут потребоваться дополнительные материалы, такие как провода, крепежные элементы и др. Убедитесь, что у вас есть все необходимое перед началом работы.

Необходимые инструменты

Для подключения сигнала через кнопку на ВАЗ 2107 вам понадобятся следующие инструменты:

1. Отвёртки разных размеров
2. Кусачки
3. Наждак или наждачная бумага
4. Электрическая проволока
5. Тестер или мультиметр
6. Кримпер для сжима клемм
7. Клеммы для соединения проводов
8. Изолента

Необходимые инструменты помогут вам выполнить все необходимые шаги для подключения сигнала через кнопку на ВАЗ 2107. Перед началом работы убедитесь, что у вас есть все необходимые инструменты, чтобы избежать прерывания процесса и поиск недостающих инструментов.

Как выбрать место для установки кнопки

Перед тем как приступить к установке кнопки для подключения сигнала на ВАЗ 2107, важно выбрать подходящее место для ее размещения. Ведь от правильного выбора зависит удобство и эффективность использования кнопки.

При выборе места установки кнопки на ВАЗ 2107 рекомендуется учитывать следующие факторы:

• Доступность: кнопку необходимо расположить так, чтобы она была легко доступна для водителя. Рекомендуется выбрать место на рулевой колонке, близко к рулевому колесу, чтобы водитель мог удобно нажимать на нее без отвлечения от дороги.
• Видимость: чтобы кнопка была заметна водителю, важно выбрать место с хорошей видимостью. Рекомендуется установка кнопки на центральную консоль или на панель приборов, так чтобы она была видна даже в условиях плохого освещения.
• Безопасность: при выборе места для установки кнопки необходимо учитывать, чтобы она не создавала угрозу для безопасности вождения. Рекомендуется избегать размещения кнопки на таких местах, где она может мешать при выполнении маневра или создавать дискомфорт в руке водителя.

При выборе места для установки кнопки на ВАЗ 2107 также рекомендуется обратить внимание на удобство размещения проводов, чтобы подключение сигнала проходило без излишних трудностей.

Подключение кнопки к проводке автомобиля

Для подключения кнопки к проводке автомобиля необходимо выполнить следующие шаги:

1. Получите схему электрооборудования вашего автомобиля. Это документ, который содержит информацию о расположении проводов и подключении каждого элемента электрооборудования. Схему можно найти в сервисной книге автомобиля или в специализированных руководствах.
2. Определите место для установки кнопки. Выберите удобное место на панели приборов или на консоли автомобиля. Убедитесь, что кнопка будет доступна водителю и не будет мешать при управлении автомобилем.
3. Создайте отверстие для кнопки. Используя сверло или другой инструмент, создайте отверстие необходимого диаметра для установки кнопки. Убедитесь, что отверстие соответствует размерам кнопки.
4. Подключите кнопку к проводке автомобиля. С помощью схемы электрооборудования найдите провод, который соответствует функции, которую вы хотите управлять с помощью кнопки. Подсоедините провод от кнопки к соответствующему проводу автомобиля.
5. Закрепите кнопку в отверстии. Установите кнопку в отверстие, затяните крепежные винты или зажимы для надежной фиксации кнопки.
6. Проверьте работу кнопки. После установки кнопки, проверьте ее работу. Убедитесь, что функция, которую вы хотите управлять с помощью кнопки, работает без проблем.

Важно помнить, что подключение дополнительных элементов электрооборудования к проводке автомобиля может потребовать дополнительных действий, таких как установка реле или использование дополнительных проводов. Всегда следуйте инструкциям производителя и убедитесь, что проводка выполнена надежно и безопасно.

Проверка работы подключения

Чтобы проверить правильность подключения сигнала через кнопку на ВАЗ 2107, нужно выполнить следующие шаги:

1. Установите включатель зажигания в положение «ВКЛ».
2. Нажмите на кнопку, которую вы подключили к сигналу. Сигнализация должна начать работать.

Если сигнализация не срабатывает после нажатия на кнопку, возможно, есть проблема в подключении. Проверьте все соединения и убедитесь, что они сделаны правильно.

Если после проверки все соединения оказались правильными, но сигнализация все равно не срабатывает, возможно, проблема в самой кнопке. Попробуйте заменить кнопку на новую и повторите проверку.

Устранение возможных проблем

Подключение сигнала через кнопку на ВАЗ 2107 может иногда вызывать некоторые проблемы. В данном разделе мы рассмотрим несколько часто возникающих проблем и их возможные решения.

1. Не работает сигнал при нажатии на кнопку

• Проверьте электрическую цепь и убедитесь, что провода подключены правильно и не имеют повреждений.
• Проверьте состояние кнопки. Возможно, она вышла из строя и нуждается в замене.
• Проверьте предохранители и реле, которые отвечают за работу сигнала. Если они перегорели, замените их.

2. Сигнал срабатывает непостоянно или работает нестабильно

• Проверьте связь между кнопкой и сигналом. Возможно, провода не надежно подключены или имеют плохой контакт. При необходимости переподключите их или замените.
• Проверьте состояние реле. Возможно, оно вышло из строя и требуется замена.
• Проверьте состояние аккумулятора. Если его заряд низок, это может приводить к нестабильной работе сигнала. Подзарядите аккумулятор или замените его, если необходимо.

3. Сигнал не отключается после срабатывания

• Проверьте состояние кнопки. Возможно, она застряла в нажатом положении. Попробуйте внимательно нажать и отпустить кнопку несколько раз.
• Проверьте состояние реле. Если оно залипло в сработанном положении, замените его.

Если вы не можете самостоятельно устранить проблему с подключением сигнала через кнопку на ВАЗ 2107, рекомендуется обратиться к специалистам автосервиса. Они смогут провести диагностику и выполнить ремонт автомобиля.

Как зафиксировать кнопку на панели приборов

Если вы хотите установить кнопку на панели приборов вашего автомобиля ВАЗ 2107, чтобы она была легко доступна и удобна в использовании, вам понадобятся следующие инструменты и материалы:

• Отвертка;
• Комплект проводки;
• Кнопка или выключатель;
• Концевые колодки.

Следуйте этим шагам, чтобы зафиксировать кнопку на панели приборов:

1. Вам нужно определить место, где вы хотите установить кнопку. Обычно ее устанавливают на панели приборов вблизи рулевого столба, чтобы она была легко доступна.
2. С помощью отвертки удалите кусок панели, где будет установлена кнопка. Будьте осторожны, чтобы не повредить панель.
3. Подготовьте проводку для установки кнопки. Соедините провода с концевыми колодками таким образом, чтобы они были готовы к подключению к кнопке.
4. Установите кнопку в удаленный кусок панели, чтобы она была надежно закреплена. Обычно кнопки имеют специальные зажимы, которые помогают им крепиться на месте. Проверьте, что кнопка надежно закреплена и не двигается.
5. Соедините провода от кнопки с концевыми колодками. Убедитесь, что соединения крепкие и надежные.
6. Проверьте, работает ли кнопка, нажимая на нее. Убедитесь, что она активирует нужный сигнал или функцию.
7. Закрепите панель приборов обратно на место, убедившись, что все остальные элементы находятся на своих местах.

Теперь у вас должна быть установлена кнопка на панели приборов вашего ВАЗ 2107. Вы можете легко использовать эту кнопку для активации нужного сигнала или функции в вашем автомобиле.

Вопрос-ответ:

Как подключить кнопку сигнала на ВАЗ 2107?

Для подключения кнопки сигнала на ВАЗ 2107 необходимо найти соответствующий кабель под рулем, обычно это синего цвета и помечено символом «H». Затем необходимо соединить этот кабель с проводом от кнопки сигнала. После подключения кабеля и кнопки, необходимо установить кнопку в удобное для вас место на панели приборов или на руле, сделать это можно с помощью отвертки. После установки проверьте работу сигнала.

Как найти кабель под рулем для подключения кнопки сигнала на ВАЗ 2107?

Кабель для подключения кнопки сигнала на ВАЗ 2107 обычно находится под рулем и помечен символом «H». Обратите внимание, что цвет кабеля может быть синим. Для того чтобы найти этот кабель, вам нужно открыть крышку под рулем, найти кабель с символом «H» и проверить его цвет. Если это синий кабель, то это нужный вам кабель для подключения кнопки сигнала.

Как установить кнопку сигнала на ВАЗ 2107?

Установка кнопки сигнала на ВАЗ 2107 очень проста. Перед установкой кнопки необходимо найти подходящее место на панели приборов или на руле, где она будет комфортно располагаться. После выбора места, возьмите отвертку и аккуратно установите кнопку на выбранное место, прокрутив ее крепление в соответствующем отверстии на машине. Затем проверьте работу сигнала, нажав на новую установленную кнопку.

Что делать, если кнопка сигнала на ВАЗ 2107 не работает?

Если кнопка сигнала на ВАЗ 2107 не работает, первым делом проверьте ее подключение. Убедитесь, что провод от кнопки подключен к соответствующему кабелю под рулем, и что подключение сделано надежно. Если подключение корректное, возможно сама кнопка вышла из строя и нуждается в замене. В таком случае, необходимо приобрести новую кнопку и повторить процесс установки, описанный в инструкции.

Как можно подключить сигнал через кнопку на ВАЗ 2107?

Для подключения сигнала через кнопку на ВАЗ 2107 необходимо выполнить следующие шаги: 1. Находясь в салоне автомобиля, откройте капот. 2. Найдите электрический провод, проходящий от сигнала. 3. С помощью отвертки отсоедините провод от сигнала. 4. Разделите провод на две части и с помощью стриптизера удалите изоляцию с концов провода на небольшом участке. 5. Соедините куски провода с кнопкой сигнала и закрепите их с помощью зажимов или пайки. 6. Подключите кнопку к кузову автомобиля — для этого вы можете использовать саморезы или клей. 7. Закройте капот и проверьте работу сигнала через кнопку. Важно помнить о безопасности и правильно выполнять все работы.

Можно ли самостоятельно подключить сигнал через кнопку на ВАЗ 2107 или нужно обратиться к специалисту?

Да, можно самостоятельно подключить сигнал через кнопку на ВАЗ 2107. Для этого вам понадобятся некоторые инструменты и знания основ электрики. Если вы не уверены в своих навыках, лучше обратиться к специалисту, чтобы избежать повреждения электропроводки или других деталей автомобиля. Однако, если вы имеете опыт работы с электрическими системами и понимаете, как правильно подключить сигнал через кнопку, то можно попробовать выполнить процесс самостоятельно. В любом случае, необходимо быть осторожным и бережно относиться к автомобилю.

Как прямо подключить сигнал через кнопку без использования реле

Соединение сигнала через кнопку напрямую, без использования реле, является одним из простейших способов подключения электронных устройств. Реле представляет собой электромеханическое устройство, которое обеспечивает управление электрическими сигналами. Однако, в некоторых случаях, реле может быть излишне сложным или дорогостоящим компонентом.

Для подключения сигнала через кнопку без реле потребуются всего несколько компонентов. Во-первых, нужна кнопка, которая будет использоваться для управления сигналом. Во-вторых, нужен резистор, который будет применяться для защиты цепи. Наконец, понадобится микроконтроллер или другое устройство, которое будет принимать сигнал и обрабатывать его.

Принцип подключения сигнала через кнопку без реле прост: кнопка подключается между пином устройства и землей, а резистор подключается между пином устройства и питанием. В результате, когда кнопка нажимается, сигнал поступает на пин устройства и замыкает цепь через резистор. Таким образом, устройство обнаруживает изменение сигнала и может выполнять соответствующие действия.

Подключение сигнала через кнопку без реле напрямую

Для подключения сигнала через кнопку без реле нужно иметь несколько ключевых компонентов:

• Источник питания — обеспечивает электрическую энергию для работы схемы. Это может быть батарейка, адаптер переменного тока или другие источники;
• Кнопка — используется для активации или деактивации сигнала. Может быть механической, такой как кнопка-переключатель или кнопка-нажимная, или электронной, такой как сенсорное касание;
• Электрическая цепь — обеспечивает путь для тока от источника питания через кнопку и другие компоненты обратно к источнику.

Подключение сигнала через кнопку без реле происходит путем соединения элементов с помощью проводов или печатных плат. Сигнал поступает от источника питания к кнопке, и когда кнопка активируется, ток проходит по цепи обратно к источнику, что инициирует необходимое действие, такое как включение или выключение устройства.

Важно учесть, что подключение сигнала напрямую через кнопку может быть применимо только в тех случаях, когда нагрузка на цепи не превышает ее максимальные параметры. Если же нагрузка слишком высока, может потребоваться использование реле для обеспечения надежности и безопасности работы системы.

Подключение сигнала через кнопку без реле является простым и доступным решением для управления маломощными устройствами. Однако перед выполнением подобной схемы необходимо тщательно изучить характеристики источника питания, кнопки и нагрузки, чтобы убедиться в их совместимости и возможности работы в заданных условиях.

Выбор подходящего сигнала и кнопки

Для подключения сигнала через кнопку напрямую, необходимо выбрать подходящие компоненты. Важно учитывать характеристики сигнала, который вы хотите использовать, а также особенности кнопки.

Сначала рассмотрим выбор сигнала. Для простых проектов часто используется кнопка с фиксированным нажатием или кнопка с подсветкой. Они функционируют по принципу замыкания контактов при нажатии кнопки. Такие сигналы имеют простую структуру и легко подключаются без использования реле или других дополнительных компонентов.

Однако, если вам необходимо подключить более сложный сигнал, например, аналоговый или цифровой сигнал, то может понадобиться использование реле. Реле позволяет управлять электрическими сигналами более сложной структуры, включая высокое напряжение и большие токи.

При выборе кнопки важно обратить внимание на ее тип и параметры. Кнопки могут иметь различные конструкции, такие как моментальное или фиксированное нажатие, а также разные значения сопротивления и тока. Выбор кнопки зависит от требований и характеристик вашего проекта.

Кроме того, необходимо учесть, где и как будет размещена кнопка. Если кнопка будет использоваться внутри корпуса или в условиях повышенной влажности, следует выбирать кнопки с защитой от пыли и влаги.

Также необходимо обратить внимание на разъемы и контакты, которые будут использоваться для подключения сигнала и кнопки. Правильный выбор разъема позволит обеспечить надежность и долговечность соединения.

Сбор входных и выходных данных

Для сбора входных данных необходимо определить, каким образом будет считываться состояние кнопки. Обычно это делается с помощью специального модуля, который может быть подключен к микроконтроллеру или другому устройству. Модуль будет отслеживать состояние пина, к которому подключена кнопка, и передавать эту информацию в программу для соответствующей обработки. В зависимости от метода подключения, могут использоваться разные схемы и библиотеки.

Выходные данные представляют собой нужный нам сигнал, который будет передан по цепи при нажатии на кнопку. Для этого необходимо определить, куда и как будет подключаться выходное устройство. Например, если мы хотим включить светодиод при нажатии на кнопку, необходимо правильно подключить светодиод к микроконтроллеру или другому устройству и настроить программу для переключения состояния светодиода в соответствии с нажатием кнопки.

В процессе сбора входных и выходных данных также могут возникнуть дополнительные вопросы, такие как подключение резисторов для защиты элементов схемы, выбор нужных портов и пинов для подключения, определение логики работы кнопки (нормально разомкнутая или нормально замкнутая), обработка дребезга контактов и другие. Все эти вопросы требуют внимания и грамотного подхода к настройке сигнала через кнопку без использования реле напрямую.

Подготовка кнопки к подключению

Перед тем, как начать подключение кнопки без использования реле, необходимо убедиться в том, что сама кнопка исправна. Для этого можно выполнить следующие шаги:

1. Визуальный осмотр – проверьте состояние кнопки, обратите внимание на внешний вид и целостность корпуса. Убедитесь, что контакты находятся в нормальном состоянии.
2. Проверка с помощью мультиметра – подключите мультиметр в режиме проверки сопротивления к контактам кнопки. Нажмите на кнопку и убедитесь, что мультиметр показывает изменение сопротивления. Если значения меняются, значит кнопка исправна.

После того, как вы убедились в исправности кнопки, можно переходить к ее подключению к сигнальному источнику. В данном случае будем рассматривать пример подключения кнопки без использования реле напрямую к микроконтроллеру.

Для подключения вам понадобятся следующие компоненты:

• Микроконтроллер (например, Arduino);
• Кнопка;
• Резистор;
• Провода для подключения.

Резистор используется для создания надежного подтягивающего напряжения на входе микроконтроллера, что позволит избежать ложного срабатывания.

Подключение кнопки без использования реле

Для подключения кнопки к микроконтроллеру без использования реле, следуйте указанным ниже шагам:

1. Подготовка кнопки – обозначьте контакты кнопки (обычно они обозначены на корпусе кнопки). У кнопки могут быть два или три контакта – нормально разомкнутый (NC), нормально замкнутый (NO) и коммон (COM). В данном случае нам понадобятся два контакта – NC и COM.
2. Подключение резистора – подключите один конец резистора к контакту NC кнопки.
3. Подключение микроконтроллера – подключите другой конец резистора к пину микроконтроллера, к которому вы хотите подключить кнопку.
4. Подключение питания – подключите контакт COM кнопки к GND (земле) на микроконтроллере.
5. Программирование микроконтроллера – напишите программу на микроконтроллере, которая будет опрашивать состояние пина, к которому подключена кнопка. В зависимости от состояния, микроконтроллер может выполнять определенные действия.

Теперь ваш микроконтроллер готов к приему сигналов от кнопки без использования реле. Вы можете настроить программу на микроконтроллере таким образом, чтобы обрабатывать различные события в зависимости от состояния кнопки.

Подключение кнопки к сигналу

Если у вас есть сигнал, который нужно подключить через кнопку без использования реле, вы можете использовать следующую схему подключения:

1. Определите, какой контакт кнопки соответствует замкнутому состоянию (обычно это один из контактов кнопки, задействованных при нажатии).
2. Подключите выбранный контакт кнопки к положительному (+) выводу вашего сигнала.
3. Подключите оставшийся контакт кнопки к земле (обычно это отрицательный (-) вывод вашего сигнала).

Схематически это выглядит следующим образом:

Кнопка	Сигнал
Контакт 1	Положительный (+) вывод
Контакт 2	Отрицательный (-) вывод

Подобное подключение позволяет сигналу быть активным только при замыкании кнопки. Когда кнопка не нажата, контакты разомкнуты, и сигнал не пропускается.

Использование программного обеспечения для работы с сигналом

Для более сложных задач, связанных с управлением сигналами, можно использовать специальное программное обеспечение. Программы, предназначенные для работы с сигналами, позволяют настраивать и контролировать различные параметры сигнала, а также выполнять дополнительные действия при его получении.

Одним из популярных программных решений является библиотека для языка программирования Arduino. Arduino — это платформа, которая позволяет создавать устройства с программным управлением. Библиотеки для Arduino содержат набор функций и методов, которые облегчают работу с сигналами.

Для работы с сигналами через кнопку без использования реле с помощью Arduino можно использовать следующий алгоритм:

1. Подключите кнопку к плате Arduino. Для этого подключите один конец кнопки к пину 5V на плате, а другой — к пину ввода-вывода (например, пину 2).
2. В программе Arduino настройте пин ввода-вывода на режим входа и включите внутренний подтягивающий резистор.
3. Создайте цикл проверки состояния пина ввода-вывода. Если пин ввода-вывода считывает сигнал высокого уровня, это означает, что кнопка не нажата. Если пин ввода-вывода считывает сигнал низкого уровня, это означает, что кнопка нажата.
4. В зависимости от состояния пина ввода-вывода выполните необходимые действия. Например, можно отправить письмо или сгенерировать звуковой сигнал.

Таким образом, использование программного обеспечения позволяет более гибко настраивать и контролировать сигналы, получаемые при нажатии кнопки без использования реле.

Настройка параметров подключения

После того как мы подключили кнопку к контроллеру без использования реле, необходимо выполнить настройку параметров подключения, чтобы сигнал от кнопки правильно обрабатывался.

При подключении кнопки без реле, часто возникает необходимость задать различные параметры, такие как тип сигнала (например, падающий фронт или нарастающий фронт), чувствительность кнопки, задержка включения и выключения и другие настройки. Для этого обычно используется специальное программное обеспечение, которое позволяет настроить параметры подключения.

Одним из популярных программных средств для настройки параметров подключения является Arduino IDE. После установки Arduino IDE, необходимо открыть программу и выбрать соответствующий порт и плату в меню «Инструменты». Затем откройте пример скетча для работы с цифровым сигналом и загрузите его на контроллер.

После загрузки скетча, откройте серийный монитор Arduino IDE. В серийном мониторе вы сможете увидеть сигнал, поступающий от кнопки. Если все настройки выполнены верно, то при нажатии на кнопку вы увидите изменение значения сигнала.

Пример таблицы настроек кнопки без реле

Настройка параметров подключения может значительно варьироваться в зависимости от требований проекта и используемого контроллера. Рекомендуется ознакомиться с документацией к контроллеру и программному обеспечению, чтобы правильно настроить параметры подключения.

Тестирование функционала кнопки

После подключения сигнала через кнопку без реле напрямую, важно убедиться в правильности работы функционала кнопки. Для этого можно провести тестирование, которое позволит проверить, как реагирует система на нажатие кнопки и соответствуют ли ожидаемые результаты.

Ниже представлен список шагов, которые следует выполнить для тестирования функционала кнопки:

1. Подключите кнопку к целевому устройству следуя схеме подключения.
2. Убедитесь, что все соединения прочные и надежные.
3. Включите устройство и подождите, пока оно запустится и будет готово к работе.
4. Нажмите на кнопку и наблюдайте за реакцией системы. Убедитесь, что она срабатывает без задержек и без сбоев.
5. Проверьте, что ожидаемый функционал активируется при нажатии на кнопку. Например, если кнопка предназначена для включения света, убедитесь, что свет действительно включается.
6. Проверьте, что система правильно реагирует на длительное удержание кнопки. Например, можно проверить, что при длительном нажатии на кнопку свет плавно затухает или отключается.

Важно отметить, что тестирование функционала кнопки необходимо проводить в различных условиях и с разными входными данными. Также рекомендуется записывать результаты тестирования для дальнейшего анализа и улучшения работы системы.

Вопрос-ответ:

Каким образом можно подключить сигнал через кнопку без использования реле?

Для подключения сигнала без использования реле, можно использовать простую схему с кнопкой и резистором. Кнопка подключается между входным пином микроконтроллера и землей, а резистор соединяется между входным пином и питающим напряжением. Когда кнопка нажата, на входном пине микроконтроллера будет присутствовать LOW уровень, а когда кнопка не нажата — HIGH уровень.

Какой резистор нужно использовать при подключении сигнала через кнопку без реле?

Для выбора правильного резистора при подключении сигнала через кнопку без использования реле, нужно учесть входное напряжение микроконтроллера и сопротивление кнопки. Оптимальным решением будет использование резистора сопротивлением от 10кОм до 100кОм. Но точное значение резистора зависит от конкретных условий подключения.

Какие преимущества есть при подключении сигнала через кнопку без применения реле?

Подключение сигнала через кнопку без использования реле имеет несколько преимуществ. Во-первых, отсутствие реле упрощает схему подключения и экономит место на плате. Во-вторых, отсутствие реле снижает энергопотребление и увеличивает надежность системы. Кроме того, отсутствие реле упрощает программирование и управление сигналом.

Как проверить подключение сигнала через кнопку без использования реле?

Для проверки подключения сигнала через кнопку без использования реле, можно использовать программу для микроконтроллера, которая будет считывать состояние входного пина и выводить его на дисплей или передавать через интерфейс. При нажатии кнопки, программа должна показать, что состояние входного пина изменилось на LOW, и наоборот, при отпускании кнопки, состояние должно измениться на HIGH.

Какие недостатки есть у подключения сигнала через кнопку без использования реле?

У подключения сигнала через кнопку без использования реле есть несколько недостатков. Во-первых, при использовании свободного пина микроконтроллера могут возникать проблемы с помехами и нежелательными сигналами. Во-вторых, при неправильном подключении кнопки или слишком длительном нажатии, может возникнуть перенапряжение или перегрузка микроконтроллера. Кроме того, отсутствие реле может привести к нестабильности сигнала и снижению электрической изоляции между системами.

Можно ли подключить сигнал через кнопку без использования реле?

Да, это возможно. Если напряжение и ток сигнала не превышают предельных значений кнопки, то сигнал можно подключить напрямую через кнопку без использования реле. Но при этом необходимо учитывать возможные риски и ограничения.

Как подключить сигнал через кнопку на ВАЗ 2107?

Здравствуйте! Меня зовут Алексей Диваков, и как опытный автомеханик и специалист по автомобилям, я готов приступить к ответу на ваш вопрос: как подключить сигнал через кнопку на ВАЗ 2107. В этой статье я расскажу об этой процедуре, предоставлю вам несколько советов и объясню, как вы можете это сделать самостоятельно.

Подготовка

Перед тем, как приступить к подключению сигнала через кнопку, необходимо убедиться, что у вас имеются все необходимые материалы и инструменты. Вам понадобятся:

• Сигнал (обычно представляет собой небольшой электромагнитный динамик)
• Провода (желательно использовать провода специального цвета для удобства)
• Реле (используется для усиления сигнала)
• Кнопка (может быть стандартной кнопкой, которую вы хотите использовать для активации сигнала)
• Изоляционная лента или термоусадочная трубка для изоляции соединений
• Необходимые инструменты, такие как проводники, плоскогубцы, ножницы для обрезки проводов и т.д.

Подключение сигнала через кнопку

ВАЗ 2107 имеет простую электрическую систему, что делает подключение сигнала через кнопку относительно простым.

1. Выберите место, где вы хотите разместить кнопку управления сигналом. Оно может быть удобно расположено на панели приборов или в другом доступном месте.
2. С помощью проводника подключите один конец провода к кнопке и второй конец к одной из клемм реле.
3. Подключите другую клемму реле к положительному (+) терминалу аккумулятора автомобиля.
4. С помощью проводника подключите провод сигнала к оставшейся клемме реле.
5. Найдите подходящее место на машине, где вы сможете установить сигнал. Обычно он размещается в передней части автомобиля.
6. С помощью проводника подключите сигнал к соответствующим клеммам сигнала (обратите внимание на правильную полярность: плюс (+) сигнала должен быть подключен к плюсу (+) автомобиля).
7. Установите изоляционную ленту или термоусадочную трубку, чтобы защитить соединения от короткого замыкания и влаги.
8. Проверьте свою установку, нажав на кнопку. Если все подключено правильно, сигнал должен активироваться.

Не забывайте, что эта процедура может отличаться в зависимости от конкретной модели сигнала и кнопки, а также от предпочтений каждого человека. При возникновении сомнений всегда лучше проконсультироваться с профессионалом или обратиться к инструкции, прилагаемой к вашему сигналу или кнопке.

Надеюсь, что данная статья была полезной для вас. Если у вас возникнут еще вопросы, не стесняйтесь задавать их. Удачи вам в подключении сигнала через кнопку и безопасного вождения на ВАЗ 2107!

Часто задаваемые вопросы

1. Как подключить сигнал через кнопку на ВАЗ 2107?

Для подключения сигнала через кнопку на ВАЗ 2107 нужно выполнить следующие шаги:

1. Откройте капот автомобиля и найдите место подключения к кнопке сигнала.
2. Снимите пластиковую крышку, чтобы получить доступ к проводам.
3. Подключите провода сигнала к соответствующим контактам кнопки. Обычно сигнал имеет два провода: один для питания, другой для активации.
4. Закройте крышку и убедитесь, что провода надежно закреплены и не могут случайно отсоединиться.

2. Как проверить работоспособность кнопки сигнала на ВАЗ 2107?

Для проверки работоспособности кнопки сигнала на ВАЗ 2107 следуйте следующим инструкциям:
