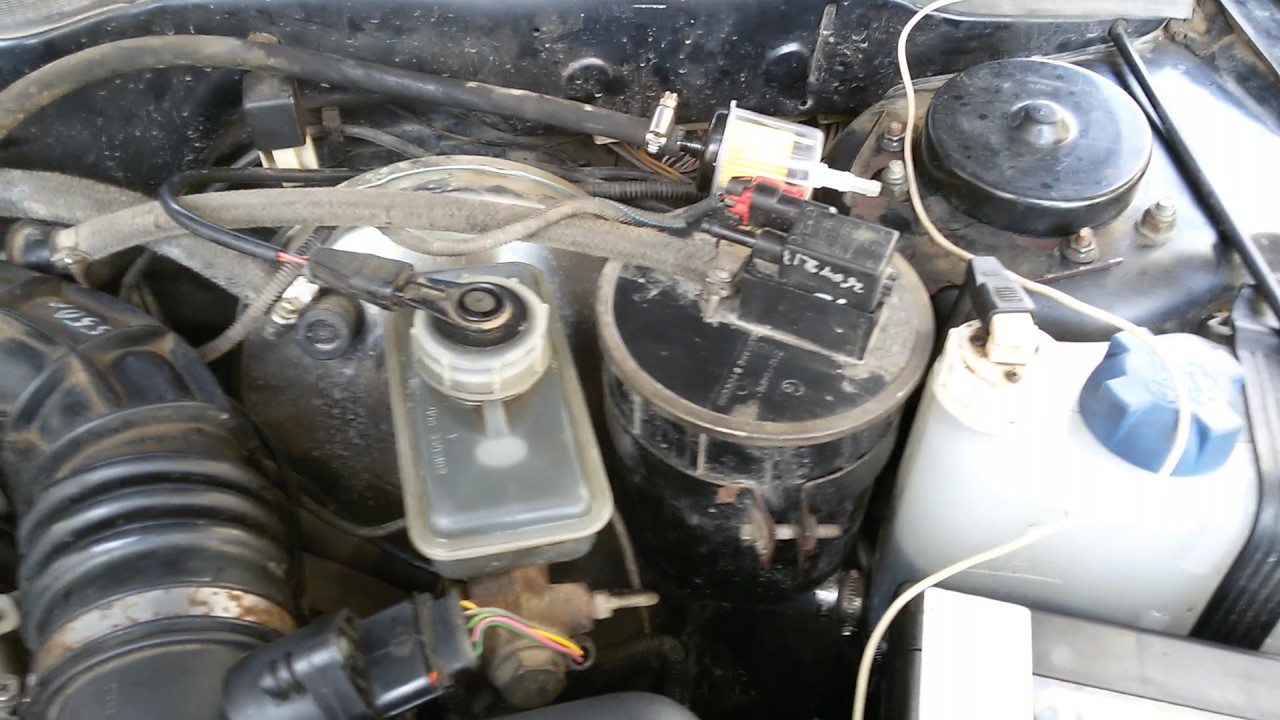

Куда идут трубки от адсорбера ваз 2114

Адсорбер ВАЗ-2114: обзор конструкции, особенности и причины неисправности

Немногие автолюбители знают, какие существуют признаки неисправности адсорбера. А некоторые – вообще не представляют: что за запчасть такая и для чего она предназначается в современной машине. Ведь в более «пожилых» отечественных моделях этих диковинных штук и в помине не было.

Да, с появлением «Евро 3», экологического стандарта, авто-конструкторы стали применять данный прибор в обязательном порядке с целью задерживать пары топлива, исключать их попадание в атмосферу. Такое вот предписание, согласно этому самому стандарту, и его необходимо выполнять. А в системах большинства автомашин, иноземного и родного производства, появился адсорбер (абсорбер).

Деталь выглядит, как малых размеров непрозрачная банка. Внутри нее происходит процесс адсорбции газов с помощью угля или других веществ, которыми наполняется адсорбирующее устройство. Есть у него и специальный электрический клапан, который при работе издает характерные звуки – клацанье при разогреве движка.

Признаки неисправности адсорбера различны. Деталь, как всякая другая, может приходить в негодность, засоряться. А огрехи могут возникать из-за механических повреждений, естественного износа при эксплуатации, а также – вследствие загрязнения элемента, который поглощает газы..

При этом, легкое шипение все же следует принимать за норму, так как по современным эко нормам топливные системы в автомобилях должны быть герметичными, удерживать в себе пары бензина, предотвращая попадание в атмосферу.

Если у вашего движка при прогреве до 60°C

на холостых реально падают обороты (так, что двигатель в движении глохнет), то, скорее всего, необходимо тщательно проверить адсорбер. Возможно, он – причина всех этих бед. Отсоединяем шланг, ведущий от коллектора к клапану, заглушаем его любыми способами (затычка, перегиб, перетяжка). И если проблема не исчезает, а движок опять проделывает выкрутасы с нестабильностью оборотов, то ваш адсорбер засорен.

Признаком, что адсорбер или его клапан вышли из строя, может служить, что двигатель тупит в разгоне. Это происходит потому, что производительности бензонасоса не хватает из-за постоянного разрежения в топливном баке.

Одним из первых признаков того, что клапан адсорбера «накрылся» служит его постоянное молчание. Ведь при разогреве движка он издает характерное клацанье или постукивание. Если отсутствует на слух – то неисправность грядет уже в скором времени.

Принцип работы адсорбера

Адсорбция — это процесс поглощения газообразных веществ твердыми или жидкими. Например, в первых противогазах применялись фильтры, в которых адсорбером был активированный уголь. В автомобиле сделано примерно то же, но немного сложнее. Цилиндрический пластиковый корпус адсорбера содержит специальный наполнитель, улавливающий пары бензина. Абсорбер ВАЗ 2114 не заканчивается только банкой с наполнителем, к нему подключены патрубки и клапаны.

На расход топлива абсорбер ВАЗ никак не влияет, он установлен только с целью повысить экологичность двигателя. Топливные пары по мере опустошения бензобака поднимаются к горловине и попадают в сепаратор. Там они снова переходят в жидкое состояние и возвращаются в бак. А та часть, которая не успела конденсироваться, попадает в адсорбер, заполненный тем самым активированным углем, поглощающим вредные газы. Происходит это при заглушенном двигателе.

Когда мотор работает, абсорбер ВАЗ продувается при помощи специального клапана, все газы сжигаются в выхлопной системе автомобиля. Что касается расхода горючего, то он меняется в незначительных пределах. Главная цель адсорбера — только в нейтрализации бензиновых паров. Это контейнер с активированным углем, снабженный подводящим и отводящим шлангами для бензиновых паров.

Принцип действия

Итак, как выглядит процесс продувки адсорбера в ВАЗ 2114? При стоянке автомобиля бензин из бака, испаряясь, попадает сначала в сепаратор. Там часть паров превращается в жидкость и стекает обратно. Оставшееся газообразное топливо, двигаясь по магистрали, попадает в герметичный адсорбер. Активированный уголь впитывает в себя пары и держит их в себе до момента запуска двигателя.

При включении зажигания от контроллера, управляющего двигателем, к клапану подается напряжение и он открывается. Во время работы мотора наполнитель нагревается и высыхает, выделяя пары бензина обратно. Они под действием разрежения во впускном ресивере всасываются в двигатель вместе с основной порцией топлива.

Возможные неполадки в работе аппарата

Абсорбер ВАЗ 2114 по своему назначению подвержен засорению и в какой-то момент может оказаться неисправным. Неполадки определяются непросто и зачастую только по второстепенным симптомам, например, повышению давления в топливном баке. Просто пары бензина из-за износа сепаратора остаются запертыми в пространстве бака и начинают давить на его стенки. Рост давления можно обнаружить при отвинчивании крышки бака — раздается характерное шипение.

Иногда крышку бензобака просто выстреливает из горловины, значит, давление достигло критической степени и адсорбер надо срочно менять. При неполадках с адсорбером обороты мотора начинают скакать то вверх, то вниз. Многие автовладельцы пишут на форумах, что можно снять абсорбер ВАЗ и не мучиться. Но все не так просто, и лишних деталей в машинах никогда не бывает.

Одного удаления абсорбера мало, нужно подумать и о том, что делать с парами бензина, которые некуда станет выводить, и о том, что ЭБУ тоже, возможно, придется перенастроить. Ведь некоторые виды бортовых процессоров двигателя находят неисправность в продувке топливной системы и переводят мотор в аварийный режим, в котором нормально ездить не получится.

Что касается неисправностей, то проблемным местом этой адсорбирующей системы является продувочный клапан. Его можно отремонтировать своими руками. Понадобится лишь плоская отвертка, но при извлечении следует соблюдать осторожность. Дело в креплении клапана, зачастую оно бывает не металлическим, а пластиковым, его нетрудно сломать. Находится крепление на крышке двигателя. На самом клапане есть еще хомуты, тоже требующие аккуратного подхода. Снимаем их и достаем проблемную деталь.

Если в клапан подуть и при этом из него пойдет воздух, это означает стопроцентную неисправность. Нормальная деталь воздух пропускать не будет. Машина при неполадках с клапаном испытывает проблемы на горячем запуске двигателя, повышается потребление бензина. Если проблему не устранить, будет Check Engine и потеря нормальной динамики движения. Нарушение герметичности адсорбера и отказ клапана продувки могут стать причинами неустойчивой работы двигателя на холостом ходу вплоть до его остановки.

Итак, перейдем к ремонту клапана. В его верхней части расположен регулировочный винт, зафиксированный эпоксидной смолой. Вкручивайте винт до упора, считая обороты, чтобы можно было в случае чего вернуть клапан адсорбера в начальное положение. В штуцеры клапана можно капнуть немного промывочной жидкости для карбюратора. Затем продуваем его в открытом положении сжатым воздухом. Ремонт сделан.

Клапан тоже может изнашиваться от нагрева вблизи радиатора, и тут ему ничем не поможешь. Качество материала, из которого клапан адсорбера изготавливают, не самое лучшее. Решением может быть только замена либо изменение местоположения на более прохладное, например, поближе к самому адсорберу.

Неисправности, симптомы и способы устранения

Неисправностей у адсорбера в ВАЗ-2114 из-за предельной простоты конструкции две: он засорился или не работает электромагнитный клапан. Если эта деталь сломалась, то в работе автомобиля могут появиться следующие проблемы:

• Неустойчивая работа двигателя на холостом ходу (плавают обороты). Для проверки нужно отсоединить шланг между дроссельным узлом и продувочным клапаном и заткнуть его. Свечой, например. Если обороты двигателя не стали нормальными, то засорился адсорбер.
• При откручивании пробки бензобака слышится шипение или пары бензина выдавливают ее из заливной горловины.
• Плохой разгон из-за снижения давления в топливной магистрали. При неисправном продувочном клапане в бак не поступает атмосферный воздух. Это приводит к тому, что при работающем двигателе в бензобаке создается вакуум, мешающий работе топливной рампы. Также сильное разрежение может привести к тому, что бак будет сильно деформирован силой атмосферного давления.
• Отсутствие повторяющихся щелчков во время разгона.

Особенности удаления

Абсорбер ВАЗ иногда удаляют совсем. Чтобы это сделать, надо:

• поменять пробку бензобака на негерметичную;
• заглушить подающие и отводящие патрубки;
• зачастую сменить прошивку ЭБУ.

Как уже сказано выше, не стоит подходить к адсорберу как к ненужной вещи, а если решились убрать, удаляйте правильно, чтобы бензобак оставался вентилируемым, а не наглухо задраенным, как при наличии адсорбера. У тех, кто переделывает карбюраторный мотор в инжекторный, есть преимущество. Если они не трогают патрубки бака, то не нарушают карбюраторную систему вентиляции бака, поэтому адсорбер им не нужен.

Причины неполадок адсорбера на ВАЗ

Но в случае с ВАЗ 2114, у которого мотор инжекторный, все сложнее. Однако снимать абсорбер смысла нет. Плюсы, которые имеет абсорбер ВАЗ, в снижении вредных выбросов в атмосферу, на этом они и заканчиваются. А высокая стоимость и то, что он может мешать более важным деталям в подкапотном пространстве, становятся в основном поводом для удаления прибора. Зачем некоторые водители идут на это непростое решение?

В основном прибор им просто не нравится, но это не довод. Опытные автолюбители снимают его при возникновении неисправностей, чтобы не тратиться на новый. Убирается он просто. На шланг от сепаратора надевают фильтр тонкой очистки (обычно от карбюратора ВАЗ 2108), в таком случае пары бензина уходят в атмосферу. Шланг от клапана перекрывают. Программу управления двигателя корректируют, чтобы ЭБУ не включал Check Engine.

В крышке бака лучше просверлить отверстие в 2 мм, чтобы сделать вентиляцию, как на карбюраторном моторе. В противном случае бак может не выдержать либо внешнего, либо внутреннего давления. Чаще всего в баке возникает разрежение и его сминает, как пустую жестяную банку. Многие автолюбители рассказывают об этом в назидание начинающим. Что нужно для снятия адсорбирующего устройства с целью замены?

Для начала его нужно освободить от креплений. Отсоединяем колодку вместе с проводами, а также шланг для подачи бензина в узел дросселя. Продувной клапан удаляем, шланг выхода паров топлива снимаем от сепаратора. Кронштейн адсорбера установлен на 3 болта, которые необходимо открутить, а кронштейн аккуратно снять. Новый прибор устанавливают на то же специальное крепление, а шланг подачи паров топлива соединяют с клапаном продувки. Запомните: меняя адсорбер, надо менять все патрубки от него.

Берегите природу и не выбрасывайте адсорбер. В крайнем случае лучше поставить новый, поскольку это обыкновенный фильтр, который работает очень долго и не требует постоянного контроля. Экологические нормы придуманы не во вред, а для того, чтобы после нас могли жить наши дети и внуки.

Не забудьте и то, что инспектор ДПС и персонал станции техосмотра могут уличить вас во вмешательстве в конструкцию машины, тогда технический контроль пройти не удастся. Прислушайтесь к советам опытных автолюбителей, следите за своим автомобилем, будьте вежливы на дороге, тогда любая поездка принесет только хорошее настроение.

Полное удаление адсорбера из системы питания

Некоторые владельцы ВАЗ 2114 решают полностью убрать эту деталь из своего автомобиля из соображений экономии и предупреждения будущих неисправностей. Сделать это можно двумя способами.

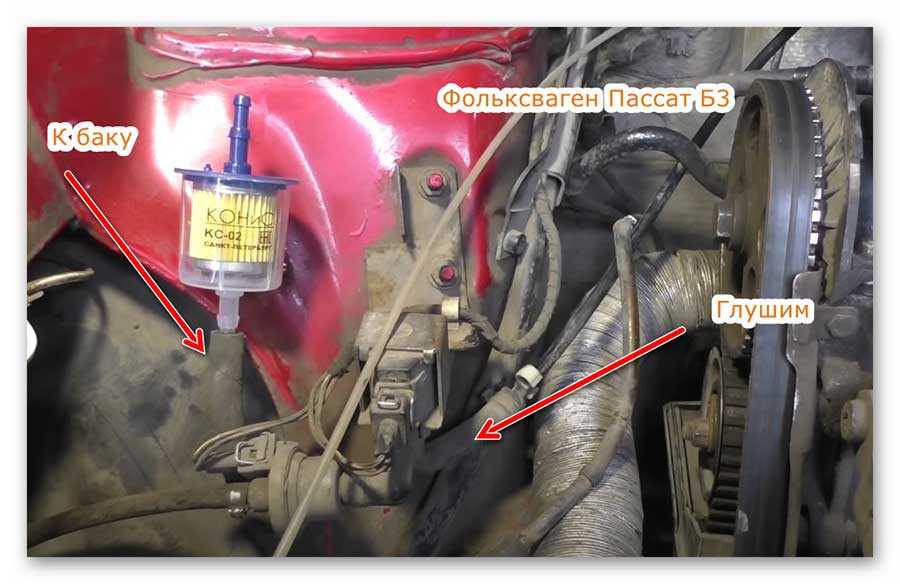

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к узлу дроссельной заслонки, перекрывается при помощи заглушки. В шланг, идущий от бензобака к адсорберу, вставляется топливный фильтр от любого карбюраторного мотора ВАЗ.

Способ 2. Адсорбер снимается вместе с опорой. Шланги, ранее присоединенные к нему, перекрываются при помощи пробок. В штатной пробке бензобака просверливается маленькое отверстие (1-2 мм) для соединения полости с атмосферой. Также для разгерметизации топливного бака можно воспользоваться крышкой от карбюраторной «восьмерки» или «девятки».

После модернизации системы питания может потребоваться обновления прошивки блока управления двигателем, так как он воспримет отсутствие адсорбера за неисправность в двигателе и перейдет на аварийный режим работы. Это грозит существенным снижением тяговых качеств автомобиля.

Адсорбер в ВАЗ-2114 – важный элемент в системе питания мотора, позволяющий незначительно уменьшить потребление топлива и избавить от запаха бензина в салоне.

Принципы работы

Топливу характерно испарятся, а в герметичных емкостях, вроде бака, испарения нагнетают давление. Из бака пары идут в сепаратор, конденсируются и возвращаются назад в бак, излишек паров отправляется в адсорбер, где активный элемент их поглощает.

Если вы хоть раз хранили топливо бензин в канистре, вы видели, как ее раздувает при длительном хранении, если вам не так повезло, то могли видеть как ее «взрывает», обычно на крышке, но на пластиковых канистрах слабейшая точка не определяется крышкой.

Так данный процесс выглядит, когда двигатель заглушен, когда двигатель работает, то система открывает адсорбер клапан (клапан продувки), при открытом клапане пары не доходят до поглотителя, а напрямую выдуваются в впускную трубу, где двигатель их успешно сжигает.

Такой алгоритм предназначен для получения двух преимуществ системы:

1. Увеличение коэффициента экологичности автомобиля, за счет поглощения испарений.
2. Экономия топлива при движении (экономия составляет 1%, но присутствует).

Как мы разобрались пары бензина поглощаются адсорбером, либо выдувают в впускной клапан, который отвечает за смену рабочих режимов и контроль системы. Переключается он во время пуска системы, благодаря контроллеру пуска двигателя, во время зажигания он включает ресивер, сорбент продувается и не поглощенные пары тотчас отправляются в двигатель, экономя каждый миллиграмм испаряемого топлива.

Кроме вышеперечисленных плюсов, система также не допускает запах бензина в салом машины, но минусы (хоть и спорные) у такой системы тоже есть, автомобилисты жалуются, что он:

• занимает место под капотом;
• является виновником нестабильной работы, когда сломан;
• дорогой.

Определяем возможную поломку

Смотрите также

Мы разобрались зачем нужен адсорбер, теперь определимся с признаками, свидетельствующими о его поломке. Учитывая качество топлива, на заправках нашей родины, данная деталь загрязняется часто, как и выходит из строя.

Любую неисправность данного механизма легко определить, по очевидным признакам:

• Поломка поглотителя – то что у этого механизма вашего авто возникли проблемы, можно определить услышав шипение во время открывания бака, оно свидетельствует, о накоплении избыточного количества паров бензина.

В баке появляется излишнее давление, когда вы открываете крышку, есть момент, когда площадь контакта с внешней средой маленькая, а давление быстро «сбрасывается» через нее, и бак «шипит», аналогично бутылке с газировкой.

Если проблему не «лечить», бак выстрелит крышкой в какой-то момент, кроме ремонта бака, это сулит серьезными проблемами ответственности (возможно и уголовной), ведь невозможно предсказать куда полетит крышка, скорость которой соизмерима со скоростью пушечного ядра.

• Поломка клапана – о ней напомнит нестабильность работы двигателя на холостых оборотах, машина начнет случайным образом повышать (понижать) собственно обороты и глохнуть.

Адсорбер при поломке часто снимают вовсе, как это сделать рассмотрим ниже, но лишних деталей в машине нет, об этом стоит помнить. Если не хочется удалять и потрошить ЭБУ, можно попробовать исправить все самостоятельно. В комплекте абсорбции слабейшим местом является клапан ваз 2114.

На ваз 2115 было замечено снижение оборотов во время движения, машина захлебывалась и глохла на ходу, после того как машина постояла, проблема временно исчезла.

Перед ремонтом, необходимо удостоверится, что проблема именно тут:

1. Плоской отверткой на крышке мотора открутить фиксатор (будьте осторожны, фиксатор пластиковый, ломать его не стоит), после чего очень бережно снять хомуты.
2. Снимаем деталь и продуваем клапан. Если воздух не проходит, то клапан работоспособен, а поломка в другом месте, если же воздух проходит сквозь клапан, то вы нашли проблему.

Поломка клапана, кроме нестабильных холостых оборотов вскоре «подарит» вам CheckEngine и существенно возросший расход.

Чем грозит?

Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так что лучше всего будет поменять негожую деталь на новую.

К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение. А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива. А это уже может сказаться на стабильности работы всего движка.

«Лечим» адсорбер

Если поломка произошла, проблему нужно решить в самое ближайшее время, существует четыре варианта ее решить, в зависимости от особенностей, можно: заменить клапан, заменить адсорбер, попробовать починить клапан, удалить адсорбер, каждый из вариантов рассмотрим подробнее.

Замена адсорбера

На ваз 2114 замена производится очень просто, можно поехать и на СТО, но если делать процедуру своими руками это займет минут 20. Демонтируем запчасть:

• отсоединяем шланги от дросселя;
• отключаем провода и колодку;
• снимаем продувной клапан и шланги продува и сепаратора;
• откручиваем три болта кронштейна;
• деталь снята.

• длинную трубу крепим к месту подачи паров в продувной клапан;
• короткий шланг подсоединяем к забору из сепаратора;
• ставим запчасть на место;
• подключаем шланг подачи к клапану;
• ставим продувной канал (на крышку двигателя);
• подключаем проводку и колодку;
• ставим трубку между клапаном и адсорбером;
• работа окончена, подключаем питание и едем.

Ремонтируем клапан

Клапан засоряется из-за плохого бензина, прежде чем купить новый, попробуем починить старый. Если в салоне появился характерный запах бензина, то проблема в патрубках клапана, они меняются простой заменой, а проблема выявляется визуальным осмотром, смотрим, какой патрубок лопнул, покупаем новый и ставим.

Бывает так, что поломки нет, осмотрев визуально патрубки, вы можете обнаружить, что все целое и работает, просто один патрубок слетел со своего места, в данном случае, необходимо поставить его на место и затянуть хомут.

1. Выкручиваем регулировочный винт, считая обороты (он залит эпоксидной смолой, найти будет легко).
2. Капаем промывку карбюратора в штуцеры.
3. Зажав клапан в открытом положении, продуваем компрессором.
4. Повторяем пункты 2 и 3.
5. Ставим на место, регулировочный винт вкручиваем на подсчитанное ранее число оборотов.

Замена клапана

Если клапан, сломался из-за перегрева радиатора, починить не выйдет, нужна новая деталь.

Процедура простая, рассмотрим ее по порядку:

1. Обесточиваем машину, отсоединяем штекер КПА.
2. Послабляем входной патрубок контроля воздуха, снимаем, отводим в сторону.
3. Отгибаем крепление, демонтируем клапан (крепление отводить не более чем на 1 см).
4. Поднимаем клапан по пазам (нужно потянуть вверх).
5. Отключаем штуцер, там две подводящие, первая снимется легко, со второй будут проблемы – на приподнятом штуцере, поддеваются фиксирующие усики, на утопленном фиксаторе (вдвоем делается легко, в одиночку придется «попотеть»).
6. Новый клапан адсорбера монтируем в обратной последовательности.

Удаляем адсорбер

Этого делать не рекомендуется, но если нет денег (на новый) и желания разбираться в проблеме (что-то чинить), его удаляют. Кроме вышеописанного демонтажа детали, нужно сделать еще три процедуры:

• покопаться в ЭБУ (перепрошить);
• герметизировать патрубки, ведущие к нему;
• заменить пробку бака (нужна негерметичная).

1. Адсорбер ваз 2114 важная деталь, удалять его не стоит.
2. Как заменить деталь, определить ее поломку и попытаться отремонтировать вы теперь знаете, потому лучше сделать именно это.
3. Если решили удалять помните, теперь экологичность машины «Евро 1», позже с этим могут возникнуть проблемы.

Где расположен адсорбер на ВАЗ 2110?

Для того чтобы найти адсорбер необходимо поднять капот, и посмотреть в левый ближний угол, там вы увидите небольшую черную баночку цилиндрической формы.

Замена адсорбера ВАЗ 2110 — процедура несложная, заключается она в том, чтобы купить новый адсорбер, снять старый и подключить все шланги в соответствии с тем как они были подключены.

На этом у меня все, статья про адсорбер подошла к концу, кому понравилось, комментируйте и делитесь статьей в соцсетях, используя специальные кнопки внизу статьи. Спасибо за внимание, до новых встреч на ВАЗ Ремонт.

Полезное видео

Дополнительную информацию об устройстве адсорбера и вариантах его замены вы можете почерпнуть из видео ниже:

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ошибка абсорбера). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).

Для чего нужен адсорбер

Перед тем как перейти к вопросу о том, как проверить работу адсорбера, вкратце остановимся на описании работы системы улавливания паров бензина (по-английски называется Evaporative Emission Control — EVAP). Это даст более четкое представление о функциях как адсорбера, так и его клапана. Итак, как понятно из названия, система EVAP предназначена для улавливания паров бензина и недопущения попадания их в несгоревшем виде в окружающий воздух. Испарения образуются в топливном баке при нагреве бензина (чаще всего при длительной стоянке под палящим солнцем в теплое время года) или при снижении атмосферного давления (очень редко). Задача системы улавливания топливных испарений состоит в том, чтобы возвращать эти самые испарения во впускной коллектор двигателя и сжигать их вместе с топливовоздушной смесью. Как правило, такая система устанавливается на все современные бензиновые двигатели в соответствии с экологической нормой Евро-3 (был принят в Евросоюзе в 1999 году).

Система EVAP состоит из следующих элементов:

• угольного адсорбера;
• электромагнитный клапан продувки адсорбера;
• соединительные трубопроводы.

Также дополнительно имеются жгуты проводов, идущие от электронного блока управления двигателем (ЭБУ) к упомянутому клапану. С их помощью обеспечивается управление этим устройством. Что касается адсорбера, то имеет три внешних соединения:

• с топливным баком (через это соединение образованные пары бензина непосредственно попадают в адсорбер);

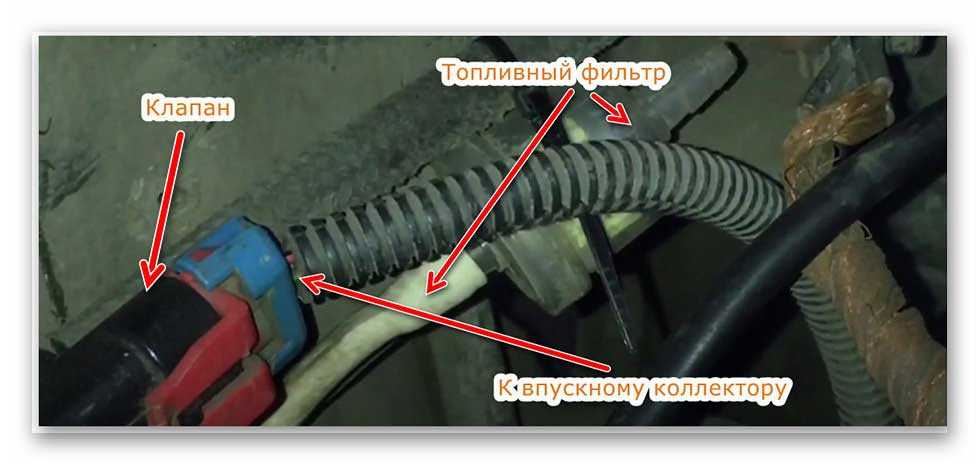

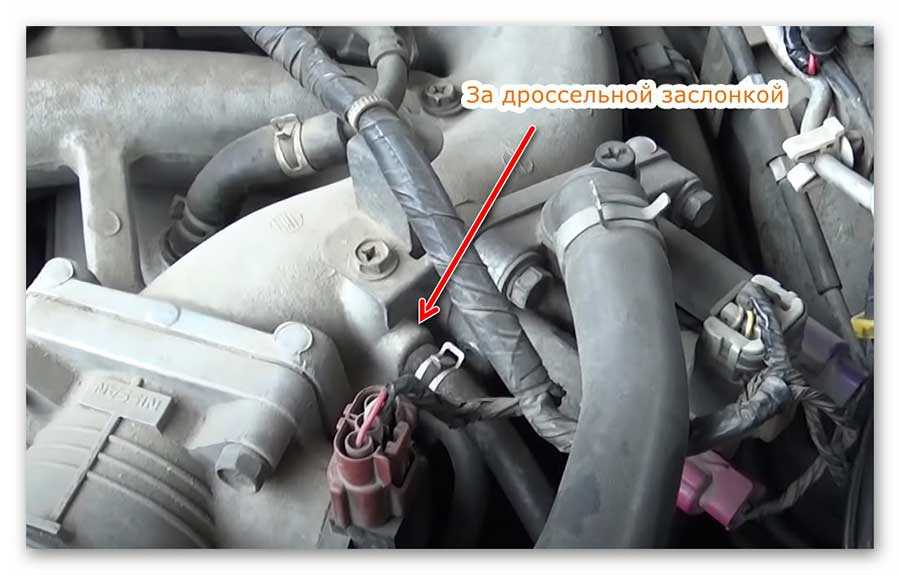

• с впускным коллектором (с его помощью выполняется продувка адсорбера);
• с атмосферным воздухом через топливный фильтр или отдельный клапан на его входе (обеспечивает перепад давления, которое необходимо для выполнения продувки адсорбера).

Адсорбер представляет собой некую бочку (или аналогичный сосуд), который наполнен перемолотым углем, в котором, собственно, конденсируются пары бензина, после чего они в результате продувки отправляются в систему питания автомобиля. Долгая и исправная работа адсорбера возможна лишь при его регулярной и достаточной вентиляции. Соответственно, проверка адсорбера автомобиля заключается в том, чтобы проверить его целостность (поскольку корпус может ржаветь) и способность конденсировать пары бензина. Еще старые адсорберы пропускают через свою систему уголь, находящийся в них, чем забивают как систему, так и клапан их продувки.

Электромагнитный клапан продувки адсорбера выполняет непосредственно продувку системы от имеющихся в ней испарений бензина. Выполняется это путем его открытия по команде от ЭБУ, то есть, клапан является исполнительным механизмом. Он находится в трубопроводе между адсорбером и впускным коллектором.

Что касается проверки клапана адсорбера, то, во-первых, проверяется факт того, что он не забит угольной пылью или другим мусором, который может попасть в топливную систему при ее разгерметизации извне, а также углем из адсорбера. А во-вторых, проверяется его работоспособность, то есть возможность открытия и закрытия по команде, идущей от электронного блока управления двигателем. Причем проверяется не только наличие самих команд, но и их значение, что выражается во времени, в течение которого клапан должен быть открыт или закрыт.

Интересно, что в двигателях, снабженных турбокомпрессором, разрежение во впускном коллекторе не создается. Поэтому для работы системы в ней предусмотрен еще один двухходовой клапан, срабатывающий и направляющий пары топлива во впускной коллектор (если давление наддува отсутствует) или на впуск компрессора (если давление наддува имеет место).

Обратите внимание, что управление электромагнитным клапаном адсорбера выполняется электронным блоком на основании большого объема информации от датчиков температуры, массового расхода воздуха, положения коленчатого вала и других. На самом деле алгоритмы, по которым построены соответствующие программы, достаточно сложные. Важно знать, что чем больше расход воздуха двигателем — тем больше длительность управляющих импульсов от ЭБУ до клапана и тем сильнее продувка адсорбера.

То есть, важно не напряжение, которое подается на клапан (оно стандартное и равное общему напряжению в автомобильной электрической сети), а его длительность. Существует такое понятие как «скважность продувки адсорбера». Оно скалярное и измеряется в пределах от 0% до 100%. Нулевой порог показывает, что продувки нет вовсе, соответственно, 100% означает, что адсорбер продувается максимально в данный момент времени. Однако на самом деле это значение всегда находится где-то посередине и зависит от условий эксплуатации машины.

Также понятие скважности интересно тем, что его можно измерить с помощью специальных диагностических программ на компьютере. Примером такого программного обеспечения могут служить программы Chevrolet Explorer или OpenDiag Mobile. Последняя отлично подойдет для проверки адсорбера отечественных автомобилей ВАЗ «Приора», «Калина» и других аналогичных моделей. Обратите внимание, что для работы с мобильным приложением необходим дополнительный сканер, например, ELM 327.

Устройство

Двигатели с распределенным впрыском топлива впервые появились на переднеприводных «Ладах», начиная с модели 2111. Они сильно отличаются от своих карбюраторных предшественников более сложным устройством системы питания. Она состоит из 2 подсистем: подачи топлива в топливную рампу и улавливания паров бензина. Одним из компонентов последней является адсорбер в ВАЗ-2114.

Сверху пластикового цилиндра помещается электромагнитный клапан, контролируемый блоком управления двигателя. Эта деталь съемная и крепится при помощи пластиковых защелок. Корпус клапана прямоугольный, и на нем присутствуют 2 штуцера (впускной и выпускной) и разъем для подключения ЭБДУ.

На штуцерах при помощи хомутов закреплены шланги. Входящий присоединен к гравитационному клапану и далее к сепаратору и баку с бензином. Выходящий соединяется узлом дроссельной заслонки.

Внешние признаки неисправности

Прежде чем проверять клапан продувки адсорбера, а также сам адсорбер, наверняка будет полезно узнать, какими внешними признаками сопровождается этот факт. Существует ряд косвенных признаков, которые, правда, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл также проверить и работу системы EVAP, а также входящих в нее элементов.

1. Нестабильная работа двигателя на холостых оборотах (обороты «плавают» вплоть до того, что машина заводится и глохнет, поскольку она работает на обедненной топливовоздушной смеси).
2. Небольшое увеличение расхода топлива, особенно при работе двигателя «на горячую», то есть, в разогретом состоянии и/или в жаркую летнюю погоду.
3. Двигатель автомобиля трудно запускается «на горячую», обычно невозможно запустить его с первого раза. И при этом стартер и другие сопутствующие запуску элементы находятся в работоспособном состоянии.
4. При работе двигателя на низких оборотах очень ощущается потеря мощности. А на более высоких оборотах также ощущается уменьшение значения крутящего момента.

В некоторых случаях отмечается, что при нарушении нормальной работы системы улавливания паров бензина, запах топлива может попадать в салон. Особенно это актуально при открытых передних окнах и/или когда машина продолжительное время стоит в закрытом боксе или гараже со слабой вентиляцией. Также плохой работе системы способствует разгерметизация топливной системы, появление мелких трещин на топливопроводах, заглушках и так далее.

Как проверить адсорбер

Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:

• Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
• Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
• Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
• После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.

Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.

Снятие и монтаж

Демонтаж детали проводится по следующему алгоритму:

Шаг 1. Отсоединить зажим от отрицательной клеммы аккумулятора и заблокировать колеса при помощи стояночного тормоза («поставить на ручник»).

Шаг 2. Снять провод с клапана адсорбера (ВАЗ-2114).

Шаг 3. При помощи крестовой отвертки ослабить хомуты и снять шланги со штуцеров. Последние выполнены из пластика и легко ломаются.

Шаг 4. Поддеть отверткой с плоским жалом защелку на корпусе клапана и снять его.

Шаг 5. Ослабить хомут, фиксирующий корпус адсорбера и вытащить последний.

Шаг 6. Отвернуть со стороны расширительного бачка 3 гайки, крепящие передний амортизатор, и снять с них пластину, на которой крепится адсорбер. Этот шаг нужен только в случае полного устранения детали из системы питания.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

• Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
• Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
• Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
• Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
• Отключить от клапана входной и выходной воздушные шланги.
• С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов). При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
• В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся. В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
• Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
• При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
• Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Устройство адсорбера, совместно с какими устройствами он работает

Устройство для поглощения вредных паров топливной смеси состоит из следующих компонентов:

• адсорбирующего состава (активированного угля);
• гравитационного (электромагнитного) клапана;
• сепаратора;
• продувочного клапана;
• трубки для слива топлива;
• шланга для отвода пара.

Основой конструкции является адсорбер, в задачу которого входит сбор вредных паров, которые отходят от топливного бака, и исключение их попадания в атмосферу.

При этом адсорбер объединятся с:

• Топливным баком;
• Коллектором впуска;
• Атмосферой (через отдельный клапан, установленный на воздушном фильтре или на входе в устройство).

Клапан системы представляет собой исполнительные механизм, объединяющий адсорбер и коллектор впуска.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным. Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Схема подключения адсорбера ваз 2114 8 клапанов

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки. Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам. При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише. Однако, как проверить клапан адсорбера на наличие поломок? Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой. Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера». Признаки, по которым можно механически определить неисправность клапана адсорбера:

1. Появление провалов на холостом ходу двигателя.
2. Очень низкая тяга двигателя.
3. Не слышно звуков срабатывания клапана при работе двигателя.
4. Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
5. Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой.

Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Замена адсорбера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Адсорбер — ставился не на все автомобили семейства Самара 2, вот к примеру если взять старые ВАЗ 2115 с карбюраторными двигателями ещё, то на них он не использовался, но хотя данная деталь можно сказать даже полезна для автомобиля, потому что она действительно не пускает пары бензина на улицу, а сразу посылает их в двигатель автомобиля на догорание, вот к примеру если брать старые автомобили, ВАЗ 2109 карбюратор например, то там все пары бензина вместо того чтобы уходить в двигатель на догорание, выходят сразу же на улицу и загрязняя в связи с этим атмосферу нашей страны.

Примечание! Чтобы поменять адсорбер, возьмите набор инструментов с собой в котором у вас будет находиться: Отвёртка и небольшой гаечный ключ, или ещё лучше накидную головку найдите вместе с воротком или же удлинителем, просто головкой грани труднее сорвать, да и быстрее болт отвернёте!

Где находится адсорбер? На Самарах 2 в отличии от автомобилей семейства ВАЗ 2110, адсорбер расположен в правой части автомобиля (По его ходу) и исключительно только под капотом, поэтому если вы хотите данный агрегат увидеть, то в таком случае открывайте капот у автомобиля и ищите большую чёрную бочку, для наглядности поглядите на фото чуть ниже, на данной фотографии местоположение адсорбера указано красной стрелкой.

Когда нужно менять адсорбер? Его нужно менять при выходе его деформации (Уронили его к примеру или что то попало в него), а так же при естественном выходе его из строя (Имеется ввиду от времени), понять его выход из строя можно, рассмотрим все возможные признаки, во-первых давление будет скапливаться излишнее в бензобаке (Понять это очень легко, при откручивании крышки у бензобака будет происходить шипение как будто вы открываете какую то газировку, при этом обнаружение данного шипения следует сразу же начать искать проблему в системе улавливания паров бензина, так как если не устранить её вовремя, то бензобак в таком случае может даже повредиться или же выбьет крышку у него и если вы её не найдёте, то поедете в автомагазин за новой), во-вторых плавать обороты возможно будут.

Примечание! Если все вышеперечисленные неисправности с вашим автомобилем наблюдаются, тогда вам следует проверить работоспособность адсорбера, для этого вам понадобиться отвёртка и спичка с тряпочкой, при помощи отвёртки вам нужно будет ослабить хомут который удерживает шланг идущий от клапана адсорбера на коллектор и отсоедините после этого данный шланг (Отсоединять нужно только с одной стороны, а снимать полностью шланг не нужно) и заткните его отверстие с помощью спички и тряпочки и оставьте это всё на 2-3 дня, если симптомы не пропадут и обороты плавать всё равно будут, тогда покупайте в автомагазине адсорбер и меняйте его на новый! (Для наглядности чуть ниже изображена схема, системы улавливания паров бензина и тот самый шланг который вам нужно будет заглушить, указан красной стрелкой)

Как заменить адсорбер на ВАЗ 2113-ВАЗ 2115?

Примечание! К адсорберу подсоединяется колодка проводов, а с ней вам придётся работать, внутрь колодки не должна будет попасть грязь (Следите за этим) а так же влага, поэтому чтобы защитить данную колодку от короткого замыкания (Вдруг вода в неё попадёт), рекомендуем вам в начале операции скинуть клемму минус с АКБ, если вы не знаете как это сделать, то в таком случае прочтите статью под названием: «Замена аккумулятора на ВАЗ», в пункте 1 той статьи всё сказано!

Снятие: В его снятии нет ничего сложного, вам нужно будет лишь при помощи отвёртки ослабить хомуты подходящих к нему шлангов (Всего шланга 2, вы их прекрасно ещё на фото ниже можете видеть, они красными стрелками указаны) и после чего отсоединить эти шланги от него, когда шланги будут отсоединены нажмите ещё на защёлку которая удерживает колодку проводов (Указана синей стрелкой) и отсоедините колодку, после её отсоединения ослабьте немного болт который стягивает хомут который в свою очередь удерживает адсорбер на одном месте (Болт хомута вы можете видеть на маленьком фото), ну и после чего вы можете беспрепятственно снять адсорбер и заменить его на новый.

Установка: Установка нового агрегата происходит точно так же как и его снятие, просто все операции вам нужно будет проделать в обратном порядке снятию.

Принцип работы адсорбера на ВАЗ-2114

Для начала следует понимать, что же такое адсорбция. Так вот, это некий процесс, за счет которого осуществляется поглощение жидких и твердых газообразных веществ. Ярким примером этому могут послужить первые в мире противогазы, где в роли адсорбера выступал Активированный уголь. В автомобиле ВАЗ-2114 адсорбером выступает примерно такое же устройство, только его конструкция стала намного сложнее. Автомобильный адсорбер сегодня – это пластиковый корпус, внутри которого имеется специальный наполнитель, способный улавливать пары бензина, защищая тем самым атмосферу от загрязнения. Но данная деталь на ВАЗ-2114 этим не ограничивается. Дело в том, что в состав адсорбера также входят различные клапаны и патрубки.

Адсорбер не оказывает вообще никакого влияния на расход топлива, поскольку основной ее целью является повышение экологичности автомобиля. По мере того, как опустошается бензобак, пары топлива поднимаются вверх по горловине, после чего попадают в сепаратор. В этом месте она опять приобретают жидкое состояние, в результате чего возвращаются в бак. Часть паров, которой так и не удалось конденсироваться, попадает в вышеуказанный адсорбер. Последний, кстати, заполнен все тем же Активированным углем, предназначенным для поглощения вредных газов. Весьма примечательно, что этот процесс происходит при выключенном двигателе.

Дело в том, что во время работы мотора адсорбер постоянно продувается за счет специального клапана, а значит, в выхлопной системе сжигаются абсолютно все газы. Отсюда следует, что основной целью адсорбера является нейтрализация паров бензина.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

1. Отключите разъем питания от клапана.
2. Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
3. Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.
4. На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
5. К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
6. На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

1. Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
2. Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
3. Найдите адсорбер, отсоедините от него патрубки и заглушите.
4. Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
5. На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: ГБО третьего поколения, особенности конструкции, установка и подключение

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Все признаки неисправности адсорбера. Факты и на что следует обратить внимание

Немногие автолюбители знают, какие существуют признаки неисправности адсорбера. А некоторые – вообще не представляют: что за запчасть такая и для чего она предназначается в современной машине. Ведь в более «пожилых» отечественных моделях этих диковинных штук и в помине не было. Да, с появлением «Евро 3», экологического стандарта, авто-конструкторы стали применять данный прибор в обязательном порядке с целью задерживать пары топлива, исключать их попадание в атмосферу. Такое вот предписание, согласно этому самому стандарту, и его необходимо выполнять. А в системах большинства автомашин, иноземного и родного производства, появился адсорбер (абсорбер). Деталь выглядит, как малых размеров непрозрачная банка. Внутри нее происходит процесс адсорбции газов с помощью угля или других веществ, которыми наполняется адсорбирующее устройство. Есть у него и специальный электрический клапан, который при работе издает характерные звуки – клацанье при разогреве движка.Признаки неисправности адсорбера различны. Деталь, как всякая другая, может приходить в негодность, засоряться. А огрехи могут возникать из-за механических повреждений, естественного износа при эксплуатации, а также – вследствие загрязнения элемента, который поглощает газы.. Так, одним из признаков, что адсорбер вышел из строя, может быть чрезмерное давление в бензобаке. Скапливаются пары, которым попросту некуда деваться из системы (они при незапущенном двигателе не отходят через адсорбер). Проверка происходит просто: открываем крышку бензобака и, если слышно характерное шипение, то там скопилось достаточно паров, могущих повредить атмосфере. При этом, легкое шипение все же следует принимать за норму, так как по современным эко нормам топливные системы в автомобилях должны быть герметичными, удерживать в себе пары бензина, предотвращая попадание в атмосферу. Если у вашего движка при прогреве до 60°C на холостых реально падают обороты (так, что двигатель в движении глохнет), то, скорее всего, необходимо тщательно проверить адсорбер. Возможно, он – причина всех этих бед. Отсоединяем шланг, ведущий от коллектора к клапану, заглушаем его любыми способами (затычка, перегиб, перетяжка). И если проблема не исчезает, а движок опять проделывает выкрутасы с нестабильностью оборотов, то ваш адсорбер засорен.Признаком, что адсорбер или его клапан вышли из строя, может служить, что двигатель тупит в разгоне. Это происходит потому, что производительности бензонасоса не хватает из-за постоянного разрежения в топливном баке.Одним из первых признаков того, что клапан адсорбера «накрылся» служит его постоянное молчание. Ведь при разогреве движка он издает характерное клацанье или постукивание. Если отсутствует на слух – то неисправность грядет уже в скором времени. Чем грозит?Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так что лучше всего будет поменять негожую деталь на новую.К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение

А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива

А это уже может сказаться на стабильности работы всего движка.Как заменить?Самостоятельно заменить данную деталь не представляет особого труда. Если признаки неисправности адсорбера налицо, не сомневайтесь – меняйте. Это займет всего лишь несколько десятков минут. Итак, покупаем нужную запчасть (а стоит она недорого). Нам понадобятся несколько хомутов, болтов, инструменты. Да, и не забудьте заменить шланг, так как он тоже может быть «порепанным». AutoFlit.ru

Как отремонтировать адсорбер и клапан

Сходу необходимо отметить, что и адсорбер и клапан почти всегда ремонту не подлежат, соответственно, их необходимо поменять на подобные новые узлы. Но что касается адсорбера, то в неких случаях с течением времени в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электрический клапан системы EVAP. Тление поролона происходит по очевидным причинам — от старости, неизменных перепадов температур, воздействия воды. Можно попробовать поменять поролоновый сепаратор адсорбера. Но это можно сделать не со всеми агрегатами, некие из их являются неразборными.

Если проржавел либо прогнил корпус адсорбера (обычно также от старости, перепада температур, неизменного воздействия воды), то его можно попробовать отреставрировать, но лучше не испытывать судьбу, и поменять его на новый.

Проверка клапана при помощи самодельной контрольки

Подобные рассуждения справедливы и для электрического клапана системы улавливания паров бензина. Большая часть этих агрегатов являются неразборными. Другими словами, электрическая катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции либо разрыв обмотки) поменять ее на новейшую не получится. Аналогично и с возвратимой пружиной. Если она ослабела с течением времени, то можно попробовать поменять ее на новейшую, но сделать это выходит не всегда. Но невзирая на это, все таки лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтоб избежать дорогостоящих покупок и ремонтов.

Некие автолюбители не желают уделять внимание ремонту и восстановлению системы улавливания паров бензина, и просто «глушат» ее. Но таковой подход не является оптимальным

Во-1-х, это вправду оказывает влияние на экологию, и в особенности это приметно в больших мегаполисах, которые и так не отличаются чистотой среды. Во-2-х, если система EVAP будет неправильно работать либо не работать совсем, то временами из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить так почаще, как большая температура будет в объеме бензобака. Такая ситуация небезопасна по нескольким причинам.

Во-1-х, нарушается плотность крышки бака, у которой с течением времени нарушается уплотнитель, и автолюбителю наверное придется временами брать новейшую крышку. Во-2-х, пары бензина не только лишь имеют противный запах, да и вредоносны для организма человека. А это небезопасно при условии, что машина стоит в закрытом помещении с нехороший вентиляцией. Ну и в-3-х, топливные пары просто взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то появляется пожароопасная ситуация с очень грустными последствиями. Потому не надо «глушить» систему улавливания топливных паров, заместо этого лучше поддерживать ее в работоспособном состоянии и смотреть за адсорбером и его клапаном.

Для чего используется адсорбер

В процессе работы двигателя ТС бензин немного нагревается, выделяя очень летучие пары. Их образование усиливается под влиянием вибрации движущегося автомобиля. Если в ТС не предусмотрена система нейтрализации вредных испарений, а установлена примитивная вентиляция, то образования просто выводятся на улицу через специальные отверстия.

Такая картина наблюдалась практически со всеми старыми карбюраторными автомобилями (именно поэтому нередко в машине неприятно пахло бензином) до появления экологического стандарта ЕВРО-2, контролирующего уровень вредных испарений в атмосферу. Сегодня каждый автомобиль должен быть оснащен соответствующей системой фильтрации, чтобы отвечать стандартам. Как правило, самой простой из них и является адсорбер.

Особенности удаления

Абсорбер ВАЗ иногда удаляют совсем. Чтобы это сделать, надо:

• поменять пробку бензобака на негерметичную;
• заглушить подающие и отводящие патрубки;
• зачастую сменить прошивку ЭБУ.

Как уже сказано выше, не стоит подходить к адсорберу как к ненужной вещи, а если решились убрать, удаляйте правильно, чтобы бензобак оставался вентилируемым, а не наглухо задраенным, как при наличии адсорбера. У тех, кто переделывает карбюраторный мотор в инжекторный, есть преимущество. Если они не трогают патрубки бака, то не нарушают карбюраторную систему вентиляции бака, поэтому адсорбер им не нужен.

Причины неполадок адсорбера на ВАЗ

Но в случае с ВАЗ 2114, у которого мотор инжекторный, все сложнее. Однако снимать абсорбер смысла нет. Плюсы, которые имеет абсорбер ВАЗ, в снижении вредных выбросов в атмосферу, на этом они и заканчиваются. А высокая стоимость и то, что он может мешать более важным деталям в подкапотном пространстве, становятся в основном поводом для удаления прибора. Зачем некоторые водители идут на это непростое решение?

В основном прибор им просто не нравится, но это не довод. Опытные автолюбители снимают его при возникновении неисправностей, чтобы не тратиться на новый. Убирается он просто. На шланг от сепаратора надевают фильтр тонкой очистки (обычно от карбюратора ВАЗ 2108), в таком случае пары бензина уходят в атмосферу. Шланг от клапана перекрывают. Программу управления двигателя корректируют, чтобы ЭБУ не включал Check Engine.

В крышке бака лучше просверлить отверстие в 2 мм, чтобы сделать вентиляцию, как на карбюраторном моторе. В противном случае бак может не выдержать либо внешнего, либо внутреннего давления. Чаще всего в баке возникает разрежение и его сминает, как пустую жестяную банку. Многие автолюбители рассказывают об этом в назидание начинающим. Что нужно для снятия адсорбирующего устройства с целью замены?

Для начала его нужно освободить от креплений. Отсоединяем колодку вместе с проводами, а также шланг для подачи бензина в узел дросселя. Продувной клапан удаляем, шланг выхода паров топлива снимаем от сепаратора. Кронштейн адсорбера установлен на 3 болта, которые необходимо открутить, а кронштейн аккуратно снять. Новый прибор устанавливают на то же специальное крепление, а шланг подачи паров топлива соединяют с клапаном продувки. Запомните: меняя адсорбер, надо менять все патрубки от него.

Не забудьте и то, что инспектор ДПС и персонал станции техосмотра могут уличить вас во вмешательстве в конструкцию машины, тогда технический контроль пройти не удастся. Прислушайтесь к советам опытных автолюбителей, следите за своим автомобилем, будьте вежливы на дороге, тогда любая поездка принесет только хорошее настроение.

Адсорбер, пришедший с английского термин, обозначающий деталь транспортного средства, отвечающую за поглощение продуктов горения жидкими (твердыми) телами в специальной емкости. Адсорбер ВАЗ 2114 (кто-то называет абсорбер) в качестве поглощающего элемента использует активированный уголь, именно им наполнен отечественный образчик.

Адсорбер является комплексным механическим сочленением, продается и ставится на машину, согласно комплекта, из следующих элементов:

• сам адсорбер;
• клапан продувки;
• гравитационный клапан;
• сепаратор паров;
• трубки: паропровода, клапана, адсорбера;
• трубка слива топлива;
• дополнительные шланги.

«Лечим» адсорбер

Если поломка произошла, проблему нужно решить в самое ближайшее время, существует четыре варианта ее решить, в зависимости от особенностей, можно: заменить клапан, заменить адсорбер, попробовать починить клапан, удалить адсорбер, каждый из вариантов рассмотрим подробнее.

Замена адсорбера

На ваз 2114 замена производится очень просто, можно поехать и на СТО, но если делать процедуру своими руками это займет минут 20. Демонтируем запчасть:

• отсоединяем шланги от дросселя;
• отключаем провода и колодку;
• снимаем продувной клапан и шланги продува и сепаратора;
• откручиваем три болта кронштейна;
• деталь снята.

• длинную трубу крепим к месту подачи паров в продувной клапан;
• короткий шланг подсоединяем к забору из сепаратора;
• ставим запчасть на место;
• подключаем шланг подачи к клапану;
• ставим продувной канал (на крышку двигателя);
• подключаем проводку и колодку;
• ставим трубку между клапаном и адсорбером;
• работа окончена, подключаем питание и едем.

Ремонтируем клапан

Клапан засоряется из-за плохого бензина, прежде чем купить новый, попробуем починить старый. Если в салоне появился характерный запах бензина, то проблема в патрубках клапана, они меняются простой заменой, а проблема выявляется визуальным осмотром, смотрим, какой патрубок лопнул, покупаем новый и ставим.

Бывает так, что поломки нет, осмотрев визуально патрубки, вы можете обнаружить, что все целое и работает, просто один патрубок слетел со своего места, в данном случае, необходимо поставить его на место и затянуть хомут.

1. Выкручиваем регулировочный винт, считая обороты (он залит эпоксидной смолой, найти будет легко).
2. Капаем промывку карбюратора в штуцеры.
3. Зажав клапан в открытом положении, продуваем компрессором.
4. Повторяем пункты 2 и 3.
5. Ставим на место, регулировочный винт вкручиваем на подсчитанное ранее число оборотов.

Замена клапана

Если клапан, сломался из-за перегрева радиатора, починить не выйдет, нужна новая деталь.

Процедура простая, рассмотрим ее по порядку:

1. Обесточиваем машину, отсоединяем штекер КПА.
2. Послабляем входной патрубок контроля воздуха, снимаем, отводим в сторону.
3. Отгибаем крепление, демонтируем клапан (крепление отводить не более чем на 1 см).
4. Поднимаем клапан по пазам (нужно потянуть вверх).
5. Отключаем штуцер, там две подводящие, первая снимется легко, со второй будут проблемы – на приподнятом штуцере, поддеваются фиксирующие усики, на утопленном фиксаторе (вдвоем делается легко, в одиночку придется «попотеть»).
6. Новый клапан адсорбера монтируем в обратной последовательности.

Удаляем адсорбер

Этого делать не рекомендуется, но если нет денег (на новый) и желания разбираться в проблеме (что-то чинить), его удаляют. Кроме вышеописанного демонтажа детали, нужно сделать еще три процедуры:

Шланги абсорбера ваз 2114

В автомобиле адсорбер поглощает пары топлива из системы вентиляции бензобака и подает их на впуск, ибо по экологическим нормам бензобак должен быть изолирован от атмосферы.

Из Википедии ;

Адсо́рбер (от лат. ad — на, при и sorbeo — поглощаю) — аппарат для поглощения (сгущения) поверхностным слоем твердого тела, называемого адсорбентом (поглотителем), растворенных или газообразных веществ, не сопровождающееся химической реакцией. Адсорбер применяется в химической, нефтеперерабатывающей и других отраслях промышленности. Процесс, происходящий внутри этого аппарата называется адсорбция.

Система фильтрации паров бензина. Схема довольно условна, но отражает суть. Пары бензина из бака проходят через угольный фильтр, очищаются и подаются на впуск через электромагнитный клапан, управляемый ЭБУ.

Теперь первый вопрос — зачем фильтровать пары бензина если они все равно идут на впуск? Ответ прост — откорректировать программу управления двс добавлением n-го числа чистого воздуха на входе намного проще чем проводить коррекцию по топливно-воздушной смеси (пары бензина из бака) неизвестной пропорции.

А теперь и ответ на главный вопрос — зачем его удалять?
Так вот, хоть некоторые производители и заявляют что ресурса у этого девайса хватит на весь срок эксплуатации авто, но мы то знаем что они лукавят )

В общем со временем адсорбер забивается и перестает пропускать воздух. В результате в баке мы получаем избыточное давление, мешающее нормальной работе бензонасоса. В салоне (иногда под капотом) мы получаем периодический запах бензина, пары которого выдавливает из трубки вентиляции. А двигатель начинает работать на обогащенной смеси из за нехватки воздуха.

А теперь угадайте как в нашей стране решают эту проблему? Правильно, большинство просто выкидывают адсорбер и глушат систему как показано на схеме:На трубку от бензобака обычно одевается топливный фильтр от карбюраторной классики, а электромагнитный клапан, через который должен идти чистый воздух в двигатель, просто глушат болтом.

На картинке я уже написал что это неправильно и вот почему. Такой способ удаления адсорбера решает проблему лишь отчасти. Да, запах бензина пропадает, бак вентилируется, но воздух на впуск как не подавался так и не подается, двигатель продолжает работать на богатой смеси.

А теперь следующая схема:И вот на ней уже показано как НАДО делать. На шланг от клапана к адсорберу одевается все тот де фильтр от классики, который теперь выполняет роль воздушного фильтра и не дает попасть грязи в ресивер. Именно так топливо-воздушная смесь приводится к нормальным параметрам.

Ну а теперь пару наглядных фото того, как это все выглядит на самом деле:Тут все понятно, одна трубка идет к бензобаку, вторая через клапан к двигателю. Нижняя часть адсорбера. Тут расположен штуцер для подачи воздуха из атмосферы, для того чтобы в адсорбере не создавался вакуум. Так это все сделано на моей машине. Трубку из бака фоткать не стал, к ней и без телефона то сложно подлезть

Что такое адсорбер ВАЗ 2114 и для какой цели он установлен на автомобиле? А стоит вспомнить такую штуку, как евростандарты по токсичности автомобилей. С каждым годом они ужесточаются, на дороги выпускаются только те автомобили, которые выбрасывают в атмосферу допустимое количество вредных веществ. Кто-то скажет, что Европа маленькая, и ей это реально нужно, чтобы в смоге не задохнуться (а в Англии смог и без машин всегда был). А для РФ это неактуально – большая территория и огромное количество лесов, которым требуется для жизни углекислый газ.

Но вот только для того чтобы поставлять автомобили в другие страны, приходится усовершенствовать их и подгонять под стандарты, в том числе и экологические. И сразу нужно выделить два основных момента:

1. Абсорбер – это вещество, которое поглощает пары. В данном случае мы имеем дело с активированным углем. Он же применяется и в противогазах.
2. Адсорбер – это устройство, в котором протекает процесс поглощения паров.

Это в общих чертах, применимо именно к автомобилям. На самом деле абсорберы могут быть нескольких видов, как и адсорберы. Но если вам это потребуется, обратитесь к учебникам химии.

Для чего необходим адсорбер ВАЗ 2114

А теперь давайте устроим небольшой ликбез, легкую пробежку по теории, чтобы избавиться от вопросов. Как ни странно, но не каждый автомобилист знает, что в его машине под капотом есть такое устройство, как адсорбер. Автомобиль ВАЗ 2114 соответствует стандартам токсичности ЕВРО-3, а это означает, что у него не только из выхлопной трубы минимальный выхлоп, но даже из бака все пары бензина проходят фильтрацию и не попадают в атмосферу. В качестве фильтра для паров и выступает адсорбер, абсорбент в нем – это активированный уголь, который можно найти даже в аптеке.

Конструкция адсорбера ВАЗ 2114 включает в себя следующие элементы:

1. Трубки паропровода.
2. Клапан для продувки.
3. Сливные бензиновые трубки.
4. Шланги.
5. Сепаратор для паров бензина.
6. Гравитационный клапан.
7. Абсорбирующий элемент (активированный уголь).

Также в конструкции имеется датчик абсорбера ВАЗ 2114, который посылает сигнал о правильной работе на электронный блок управления двигателем. Стоит отметить одно важное отличие от автомобилей, у которых нет адсорбера – в баке установлена пробка без дренажного отверстия! Этот момент запомните, к нему еще вернемся в нашей статье.

Принцип функционирования

Как вы понимаете, максимальное количество паров топлива в баке, и скапливаются они в верхней части, ближе к заливной горловине. Если бы мы рассматривали карбюраторные автомобили, то смогли бы увидеть в пробке отверстие, через которое пары уходят в атмосферу. Но в нашем случае они попадают в сепаратор и переходят в жидкую форму, возвращаются обратно в топливный бак. Но часть паров все же не конденсируется и уходит в адсорбер через трубки и гравитационный клапан.

А далее активированный уголь все пары вбирает в себя. В таком режиме происходит работа устройства при выключенном зажигании. Когда оно включено, электронный блок управления подает сигнал на электроклапан и он открывается. При этом происходит продувка адсорбера, а все пары уходят в топливную систему и сгорают. Следовательно, есть две полезные черты у этого механизма:

1. Улучшение экологичности за счет уменьшения вредных выбросов в атмосферу.
2. Снижение расхода топлива. Правда, этот показатель крайне мал.

Поломки адсорбера

Несмотря на простоту конструкции, адсорбер ВАЗ 2114 может сломаться и определяется это по нескольким признакам. Увеличение давления в топливном баке – один из них. Ранее было сказано, что пары поступают в адсорбер, но при его поломке они просто скапливаются в баке. Это может привести к деформации последнего. Выявить поломку можно очень просто – при выкручивании пробки с заливной горловины слышно шипение, будто воздух выходит изнутри.

И менее явный признак – это нестабильные холостые обороты. Правда, такой симптом проявляется несколько реже. Лучший способ решения проблем – это полная замена устройства, благо стоимость его относительно невысокая. Цена, в зависимости от производителя, колеблется в интервале 600-1200 рублей. Но некоторые автомобилисты решаются на то, чтобы убрать адсорбер ВАЗ 2114 полностью. Что же для этого нужно?

Как избавиться от адсорбера?

Первым делом ответьте на один вопрос: «А надо от него избавляться?». Преимущества у этого устройства имеются, пусть и незначительные. Но чтобы «операция» прошла успешно, вам потребуется:

1. Приобрести пробку заливной горловины бензобака.
2. Заглушить трубки, идущие от бака к адсорберу.
3. В некоторых случаях сменить прошивку.

Дело в том, что при поломке появляется оповещение «Check Engine», сигнализирующее о наличии поломки в системе автомобиля. Чтобы она не появлялась, нужно прописать в алгоритме работы ЭБУ, что опрос датчика адсорбера проводить не требуется. Только в этом случае работа всех систем автомобиля будет нормальной.

Конечно, стоит упомянуть и экономию бензина – пусть, она небольшая, но все же есть. При прохождении технического осмотра проблем не возникнет, так как газоанализатор проводит замер только уровня СО в выхлопе. Сколько паров бензина из бака выходит – это не фиксируется, техники могут только визуально определить, что адсорбер отключен или демонтирован.

В моей голове долго держалась мысль о снятие адсорбера, но все никак не доходили руки, но после того как я решил залезть в косу которая идет к монтажному блоку руки решили дойти, даже поменять обычный датчик холостого хода стоило большого труда.

Так вот, едем в магазин и покупаем 2 хамута( на шланг в дроселе и на фильтр тонкой очистки), фильтр тонкой очистки(взял самый дешевый, ибо смысла нету брать дорогой) и обычный болт-саморез кому что под руку поподется.

Приступим к делу, первым делом я снял распорку, далее ключом на 10 ослабляем болт, который затягивает сам корпус адсорбера, далее вынимаем адсорбер отсоеденив шланги и разъем на датчик.

Вынув адсорбер нам нужно извлечь из него датчик дабы у нас не горел постоянно чек-энжен, сам датчик можно на пластиковые хамуты к чему-нибудь присоеденить, у меня присоеденен на 3-ю опору воздушного фильтра у аккамулятора.

Далее отрезаем шланг который идет к дроселю и вставляем в него болт и затягиваем хамутом.На 2й шланг от бензобака одеваем фильтр тонкой очистки затянув его хамутом и прячим в какое-нибудь место( у меня рядом с монтажным блоком)

Куда направлены шланги адсорбера на ВАЗ 2114? Путь шлангов адсорбера на автомобиле ВАЗ 2114

Многие владельцы автомобилей ВАЗ 2114 задаются вопросом, куда направлены шланги адсорбера. В этой статье я хотел бы рассказать о функциях адсорбера и объяснить, куда именно направлены шланги в данной модели автомобиля.

Функция адсорбера

Перед тем, как поговорить о конкретном направлении шлангов адсорбера, давайте разберемся, что это такое и какую функцию выполняет адсорбер в автомобиле ВАЗ 2114.

Адсорбер – это устройство, которое служит для улавливания и устранения испарений топлива из топливных паров. Топливо может испаряться в топливной системе автомобиля, особенно в условиях повышенной температуры двигателя. Адсорбер помогает предотвратить выход этих паров в атмосферу и снижает выбросы вредных веществ.

Направление шлангов адсорбера

Теперь давайте рассмотрим, куда направлены шланги адсорбера в автомобиле ВАЗ 2114. На этой модели автомобиля адсорбер имеет два шланга:

• Шланг отвода топливных паров (канализационный шланг)
• Шланг подвода воздуха

Шланг отвода топливных паров (канализационный шланг) направлен вниз, внизу автомобиля ВАЗ 2114. Он отводит уловленные адсорбером топливные пары вниз, снизу кузова автомобиля. Здесь пары через отверстия выпускаются в атмосферу, основываясь на принципе «дышащего бака».

Шланг подвода воздуха, как следует из названия, подводит воздух в адсорбер для обеспечения процесса регенерации. Воздух, поступающий через этот шланг, помогает очистить адсорбер от улавливаемых паров, обеспечивает эффективность его работы.

Выводы

Таким образом, мы выяснили, куда идут шланги адсорбера ВАЗ 2114. Шланг отвода топливных паров направлен вниз, внизу автомобиля, где пары выпускаются в атмосферу. Шланг подвода воздуха обеспечивает воздушный поток в адсорбере, содействуя его эффективной работе.
