AUX в штатную магнитолу
Описывать нашу штатную музыку особо не буду. В городе она меня полностью устраивает. А вот на дальних поездках … не очень. Тех шести дисков … образно говоря — не хватает. А радио нормальное не всегда и не везде. Вспоминаю как я ехал из Омска в Новосибирск: Радио не ловит, телефон не ловит, диски тож уже надоели. И так несколько часов. Выход конечно есть, можно купить ещё кучу дисков и поставить коробку с ними в машину, но это наверно не для меня.
Есть ещё вариант — купить так называемый Адаптер YATOUR, за 3500 рубл. (примерно). хорошая штука. Правда кто-то тут писал, что качество звучания ухудшается. и всё прям через него подключается и SDкарты и Флешки и Телефоны. а если ещё и Блютус адаптер взять, то вообще класс. но это ещё 3500 рубликов. В будущем я может так и поступлю. Возьму планшет для машины … хотя стопэ … это уже получается цена хорошей магнитолы, со всеми этими функциями!
В общем тут скоро в отпуск ехать … на хер тратить деньги … они не лишние, лучше пропью на море :))) порылся на просторах интернета и нашёл вот это: ru.aliexpress.com/item/Ca…ra-Jimny/32823120239.html на данный момент 350 рублей с доставкой. Да, теперь китайцы беру и за доставку тоже, ну ладно, это не суть…
кабель AUX
ну а дальше всё просто: забираем кабель на почте, и в гараж!
магнитола вот такая
знаю, что в более старших моделях разъёмы отличаются, будьте внимательны, проверяйте!
далее снимаем декоративные накладки, их поддеваем и просто Аккуратно тянем на себя (но без фанатизма!)

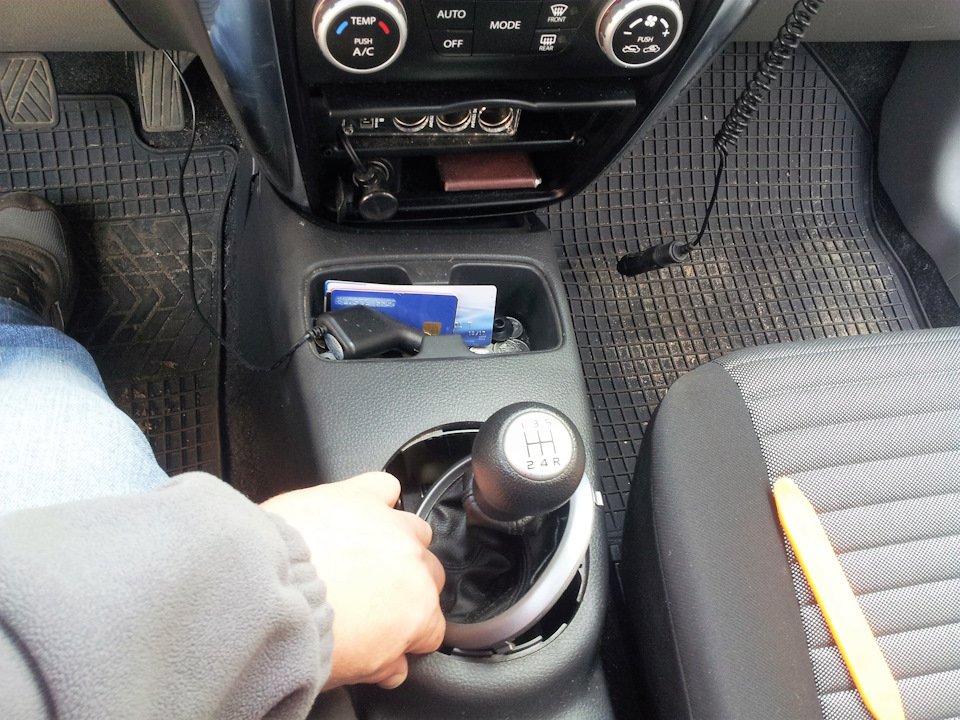

я и центральный тоннель снял, т.к. внизу плянки упираются в него

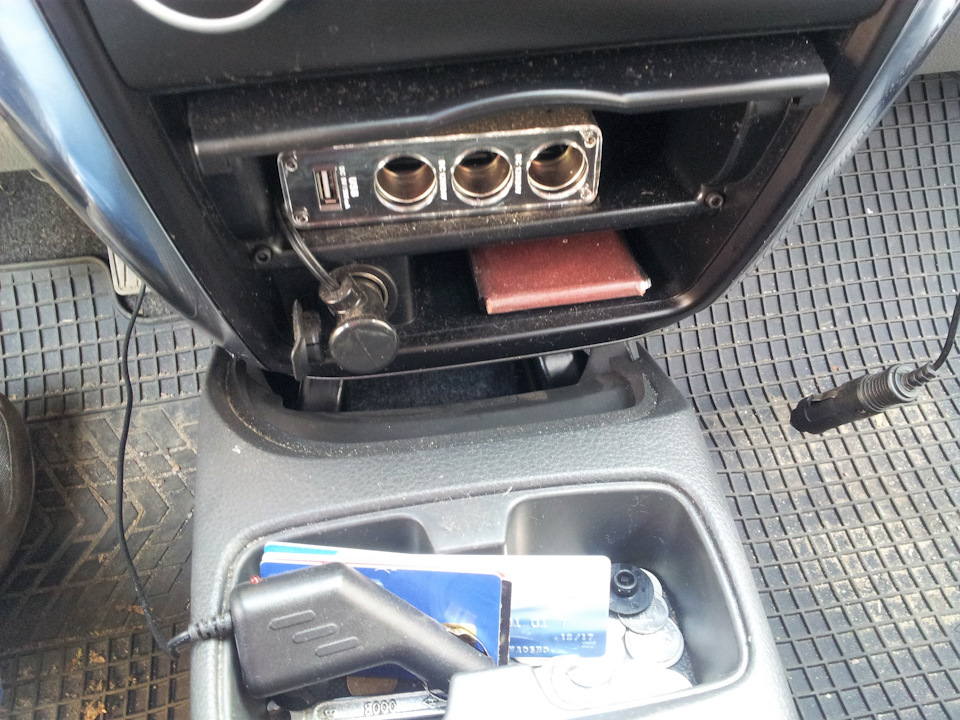

оттянул его немного назад, полностью не снимал

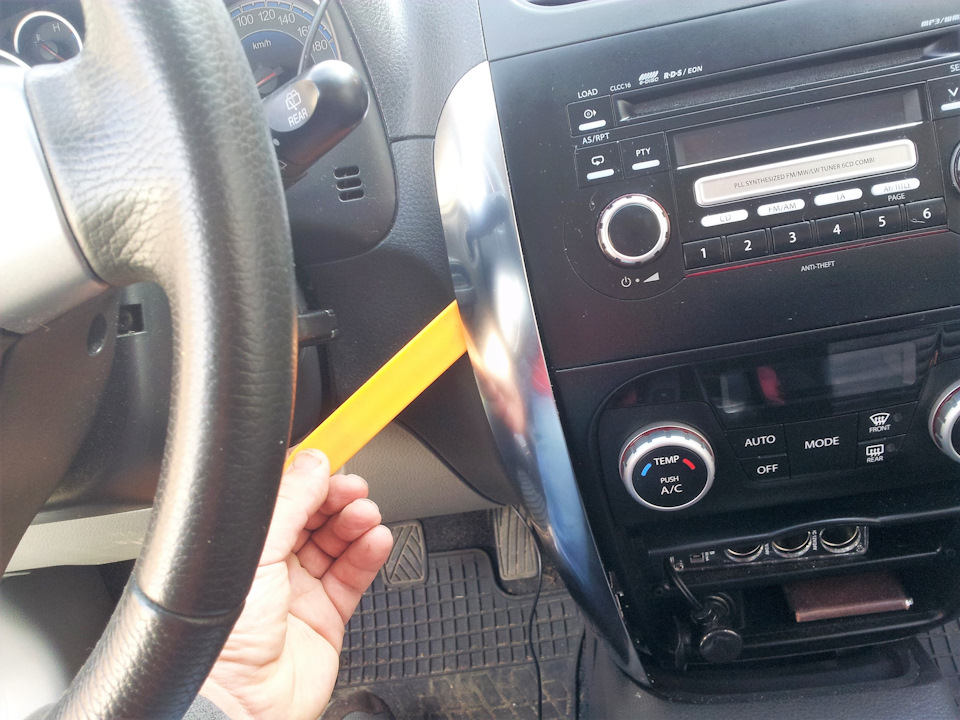

поддел сначала снизу

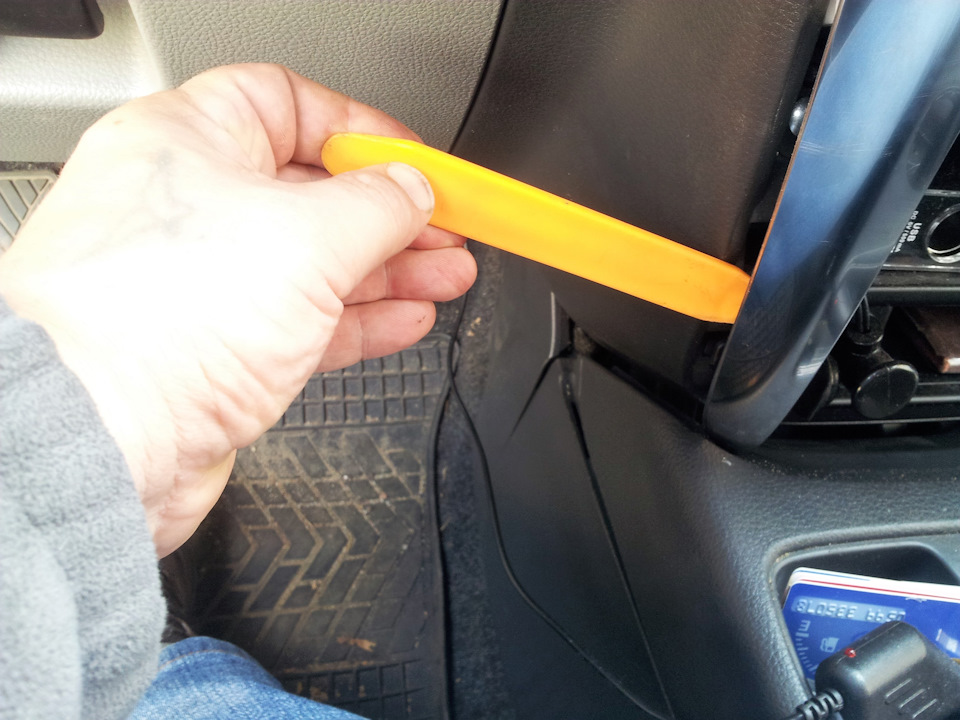

поддел сверху и тянем на себя помогая палкой-ковырялкой

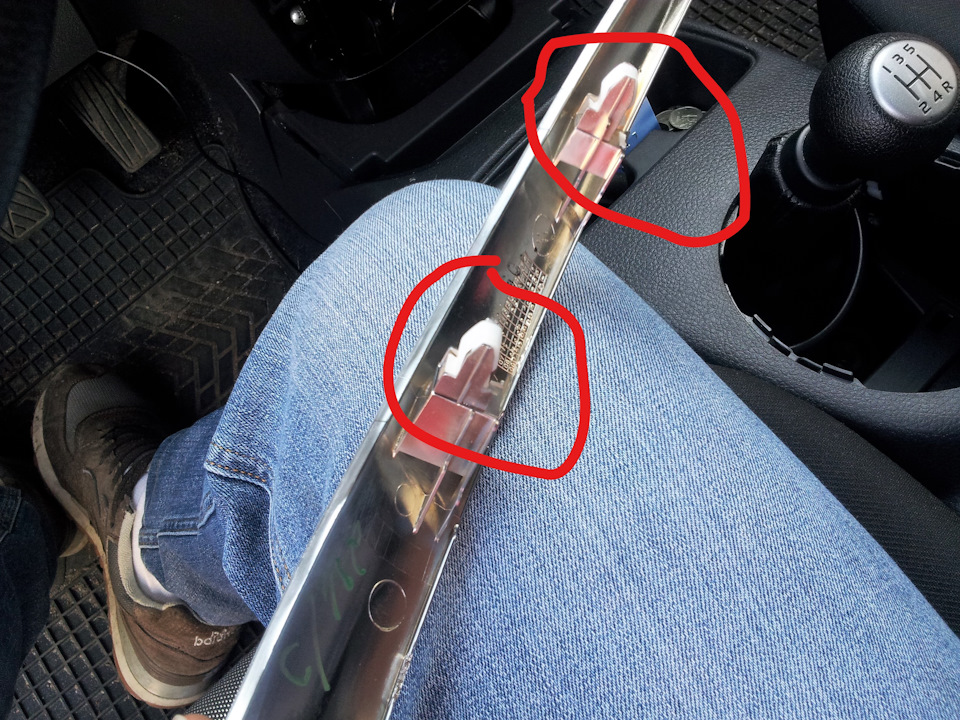

вот сами защёлки, … тянем на себя не боимся
откручиваем четыре болтика, и вытаскиваем магнитолку

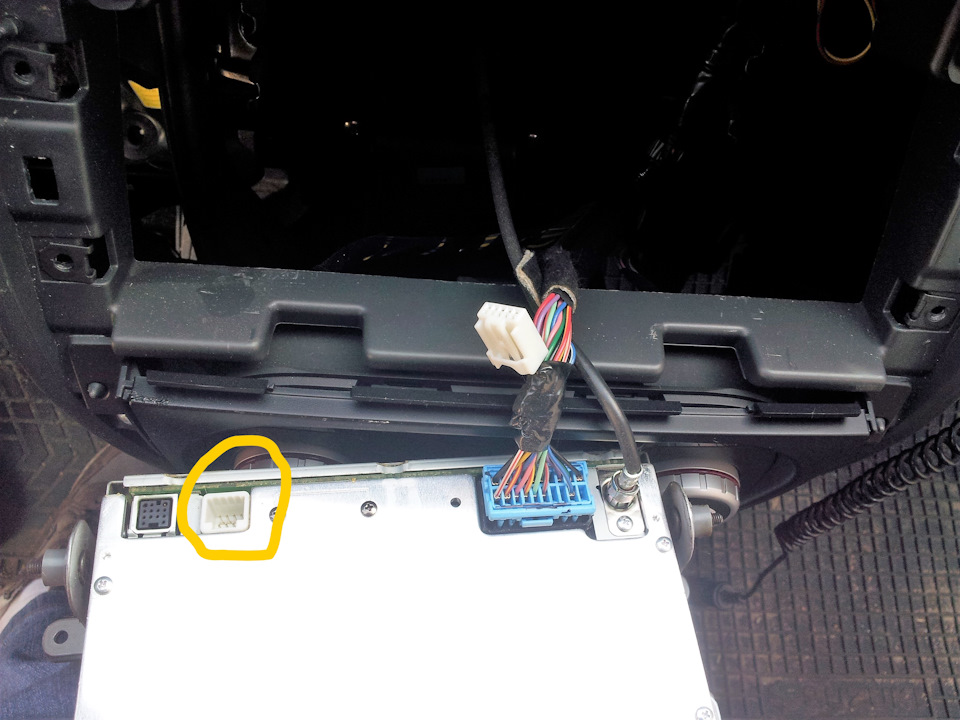

нам нужен вот этот разъём

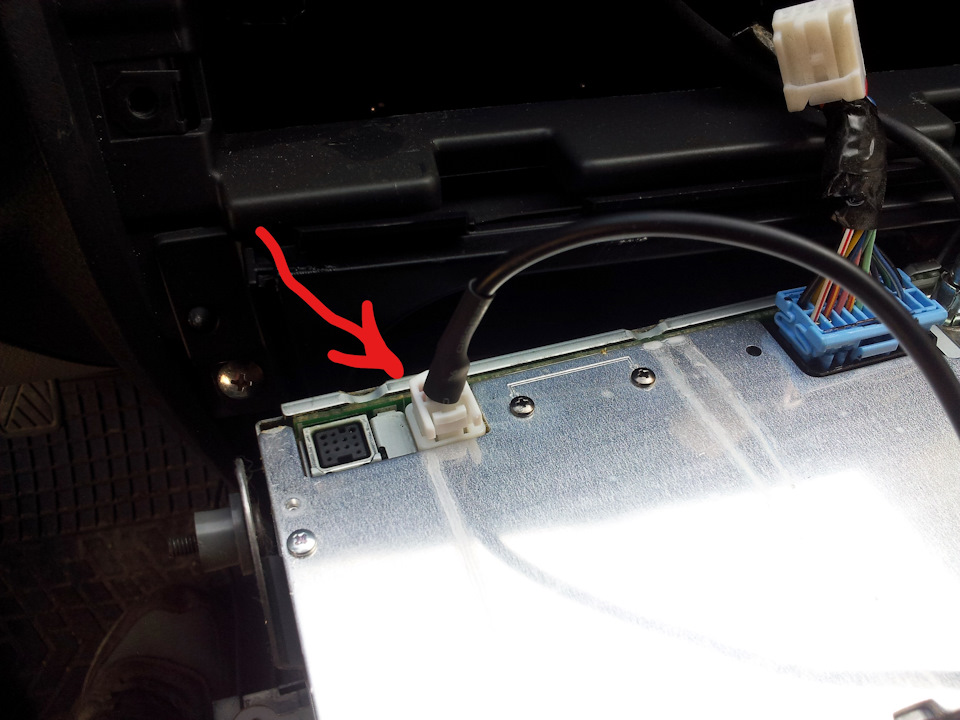

втыкаем в него разъём, и магнитолку на место ставим.

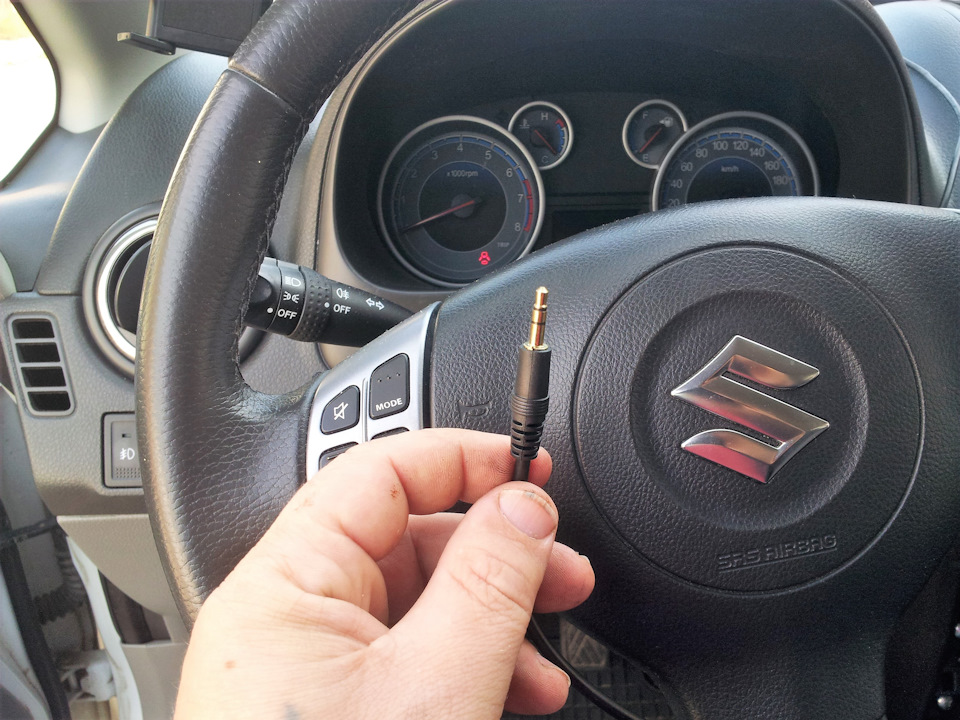

ну а это впихиваем в телефон, айпод, или что там ещё у вас есть …
И с нетерпение начинаем проверять, а работает ли ?
ДВА РАЗА нажимаем клавишу CD и …О ЧУДО ! появляется надпись AUX! делаем на телефоне максимальную громкость и врубаем ваш любимый трек! … в машине делаем вам приятную громкость и НАСЛАЖДАЕМСЯ любимой музыкой!
На этом фото присутствуют отпечатки всех моих пальцев :))) и работает AUX !
далее фотки не делал т.к. музыка то! … играла с телефона, а второго у меня пока нету 🙁
Музыку лучше накачать заранее в память вашего устройства, а то с интернетом могут возникать проблемы. Кабель я кинул в бардачёк. Кстати есть варианты с разъёмом типа "мама", и прикрепить его к магнитоле, но тогда всё равно с собой надо таскать кабель для подключения к разъёму. Так что я выбрал такой вариант. Послушал музыку и свернул кабель в бардачёк и не мешает он.
проверил и кнопки на руле: управляется только громкость и работает без проблем кнопка MODE переключая режимы работы магнитолы. теперь и AUX ! Всем приятной музыки в машине.
Тема: Линейный AUX вход на штатной 6CD магнитоле
Линейный AUX вход на штатной 6CD магнитоле
28 пользователя(ей) сказали cпасибо:
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
Еще вопрос на засыпку: магнитола поддерживает mp3 ведь + ченджер на 6 дисков аж! так стоит ли туда пихать плеер ? ну мне по крайней мере за глаза хватает. Другое дело если смотреть фильмы через ноут в машине или подключать телевизор ))
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
Пользователь сказал cпасибо:
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Домашняя страница
Re: Линейный AUX вход на штатной 6CD магнитоле
секрет
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Домашняя страница
Re: Линейный AUX вход на штатной 6CD магнитоле
гы
ну не дружу я вроде как только со схемотехникой а припой с канифолью — с детства — частыми запахами в доме были
Спасибо за совет сегодня же шнурок заделаю! и на недельке оттестирую
обьясни мне назначение этого резистора?
зачем он там?
может и без него заработает?
секрет
- Просмотр профиля
- Сообщения форума
- Личное сообщение
Re: Линейный AUX вход на штатной 6CD магнитоле
Сообщение от Fox_ch2
Наличие резистора дает сигнал, что типа подключено что то.. (айпод к примеру).. и позволяет выбрать вход AUX. без него ты не сможешь выбрать вход AUX
Добавлено через 3 минуты
В этот разъем изначально подключается Адаптер Айпода. м.б еще и чейнджер. шнурки то есть, но надо заказывать родные у Клариона. в Аксессуарах они есть.
Дошли до Берлина, дойдем и до Вашингтона.
Хмелел солдат , слеза катилась , хрипел трофейный гуглофон и на груди его искрилась медаль"За город Вашингтон"
Автор благодарит алфавит за любезно предоставленные буквы.
Все вышеизложенное только мое личное мнение. Если Вы с ним не согласны, что ж, это Ваше право. Я, например, зла никогда не помню, но хату спалить могу.
И убедительная просьба: не пускайте детей в интернет, они его портят.
Штатная музыка или голосуем за AUX (мурзилка)
товарищи — для AUX есть специальный сузуковский кабель который втыкается в магнитолу с обратной стороны. Есть виды этого кабеля для 06-07 и 08+. Смотрите топик про подклбчение к Ipod. Кабель вставляется напрямую в магнитолу и выводиться в то место куда вам надо. Никаких переделок и пр. ничего не надо делать.
Дургой вопрос если надо запитать Ipod/Iphone — то тогда нуден спецаильный кит который также подразделаяется на два вида: 06-07 и 08+ + к нему надо отдельно еще покупать кабель.
Кстати, AUX кабель можно использовать для Ipod, однако рулевые кнопки работать не будут и вы не сможите переключать треки.
вопрос — где купить — продается сее добро в америке или европе.Смотрерть надо их каталоги.У нас AUX кабель если память не изменяет стоит порядка $60, а кит для Ipod — 200. Купить и отправить могу помочь, однако с середины апреля меня здеть не будет, буду загорать в Колумбии до конца июня.А потом в РФ до сентября.В шезлонгеВ бассейне
semco
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
вопрос — существует ли какой либо адаптер с aux кабеля на USB флешку, чтобы втыкался в этот конец и на другом был выход для флешки?
Ozzy_rus
Свой в доску
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Сергей, надо брать готовый DMC , он подтыкается по шине как CD чейнджер и имеет как свой AUX, так и возможность читать флеш до 8 гига как по USB, так и SD карты. Купи в кетае, будет тебе щастье.
Штука проверенная, всем нравится.
semco
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Сергей, надо брать готовый DMC , он подтыкается по шине как CD чейнджер и имеет как свой AUX, так и возможность читать флеш до 8 гига как по USB, так и SD карты. Купи в кетае, будет тебе щастье.
Штука проверенная, всем нравится.
Ozzy_rus
Свой в доску
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Редкий гость
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
У меня в штатной магнитоле только этот разъем, другого нет.
Вложения
semco
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
кто нибудь сталкивался с такой магнитолой
Наш человек
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Ушелец
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
кто нибудь сталкивался с такой магнитолой
VipeRms
Свой в доску
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Ушелец
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
semco
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
а как AUX включить?
vovan
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
blayd2007
Новичок
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Всем спасибо! Все сделал сам.
termsl
Наш человек
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Люди, а какой- нибудь способ организовать AUX на СГВ 10-го года выпуска есть?
Все облазал, есть интерфейс для подключения iPod, iPhone3, но к старым витарам, с новыми витарами не совместим. Хотябы через AUX зацепить бы.
semco
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
termsl
Наш человек
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Это вероятно вот эта штука из офф. каталога на SGV
Auxiliary Audio Input Adaptor
MSRP $67.95*
SKU 990B0-95002
Судя по картинке- это колодка с резистором и проводом+ 3,5 мм штекер.
Распайку кто-нибудь знает?
semco Вы же помнится обещали достать интерфейс для подключения iPhone к SGV2010, но думал вас крокодили съели.
semco
Эксперт
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Это вероятно вот эта штука из офф. каталога на SGV
Auxiliary Audio Input Adaptor
MSRP $67.95*
SKU 990B0-95002
Судя по картинке- это колодка с резистором и проводом+ 3,5 мм штекер.
Распайку кто-нибудь знает?
semco Вы же помнится обещали достать интерфейс для подключения iPhone к SGV2010, но думал вас крокодили съели.
termsl
Наш человек
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Да, на SGV2010 на магнитолле с кнопкой просто CD,без AUX все как автор прописал, пашет.
Порадовало крепление магнитоллы и блока комфорта- как в компьютерной стойке)))
В принципе витара внутри очень грамотно и просто разбирается и собирается.
Beatle
Редкий гость
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
сделал все как описано топикстартером.
работает. но звук не айс. шумы посторонние.
как и писали выше — нормального полноценного стерео не получается.
в форде у меня через родной aux звук просто отличнейший!
может ручки-крЮчки? никто не решил проблемы?
4ита4
Бывает здесь
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Магнитола PS-2991
Всё по схеме
Проводки и контакты от старых звуковых компьютерных плат
Припаяны два резистора параллельно по 3 кОм
Проводки припаяны к компьютерному разъёму "маме" 3,5 мм
В разъём воткнут обычный метровый 3.5 мм аудио-удиннитель "папа-папа"
Второй выход удлиннителя выведен в просверленное отверстие в нише для подстаканников, закрывающуюся крышкой
Отверстие надо делать аккуратно, чтобы не повредить детали механизма той самой открывающейся крышки!
Удлиннитель протянут внутри пластиковой накладки на центральном тоннеле
Слушаю iPod Shuffle (у которого нет экрана)
Никаких посторонних шумов нет
Вход AUX сохраняет свой уровеь громкости
SashaGNU
Продвинутый новичок
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
4ита4
Бывает здесь
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
SashaGNU
Продвинутый новичок
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
ага, нашел, спасибо. пошел за резистором/ами.
Добавлено через 8 минут
ВОПРОС ко всем участникам темы.
Шумы побороли право-лево канальные при/без включенной подзарядки к устройству-источнику.
чувствую что копать нужно в эту распиновку с резисторами. возможно нужно сэмулировать бОльшую нагрузку на выходе магнитолы.
—
http://onglipo.com/gv/GV2007_Aux_Port_Pinout.JPG
Разводим кнтакты согласно рисунку.
Trigger1 и Trigger2 замыкаем между собой через резистор 1.5 kOm, если нет под рукой то паралелим два по 3кОм, получаем 1.5кОм
т.е. похоже, что нужно городить "развязку".
я не силен в схемотехнике, прошу всех высказываться.
SashaGNU
Продвинутый новичок
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
мб кому-нить пригодится
резистор (R) номиналом в 1.5кОма предполагается ставить между пинами 3 и 6. если данного номинала под рукой нет, то идем и ищем учебник по физике и открываем его на параллельных и последовательных соединениях пассивхых элементов. в итоге манипуляций с книгой и набором "того что есть" получим заветные 1.5кОМ.
хотелось бы конечно понять на сколько выбор данного номинала является правильным.
помогла бы таблица устройств (телефон, аух. ) и сопротивлений между пинами 3 и 6.
Наш человек
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
поставь переменный и покрути
Кстати, прочёл все темы про AUX — а где доделка Панаса PACR 06 ? Или это невозможно ?
SashaGNU
Продвинутый новичок
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Optimal
Guest
Ответ: Штатная музыка или голосуем за AUX (мурзилка)
Уважаемые форумчане, добрый день!
Решил что в этой теме мой вопрос будет более подходящим.
тема: штатная магнитола Clarion PS3032D-A
Предистория:
— Не секрет для владельцев такой же как у меня магнитолы, что у нас качество звучания радио по частотным характеристикам намного хуже чем звучание с дисков (неважно мп3 или сд)
— я часто задумывался что это не спроста и не может и не должно быть такого заводского брака у изготовителя магнитолы
— на одном из родственных форумов я наткнулся на вопрос обладателя такой же магнитолы, что мол где-то он слышал про то как производители штатно переводят настройки эквалайзера магнитолы в режим "flat" и что какими-то комбинациями включения можно переводит эквалайзеры в режим "loud". Но к сожадению на его вопрос про нашу магнитолу так никто и не ответил.
— я озадачился вопросом и решил найти сервис-мануал или что-нибудь где можно было бы почитать про такую настройку наших магнитол. Облазив несколько десятков буржуйских сайтов мне наконец удалось его получить, но так кроме спецификации и схем эл.-принципиальных. никакой полезной информации по моему вопросу не нашел. Однако при более внимательном прочтении спецификации раздела "радио" нашел такую интересную фразу "AUTO LOUDNESS OFF" помеченная звездочкой. Относится ли эта фраза к моему вопросу думаю косвенно, но все же..
В итоге: Может кто-то что нибудь все-таки знает про такое обрезание на радио в таких магнитолах подскажет советом — как сделать звучание радио ну уровне с МП3.
Магнитола сузуки сх4 2008 инструкция по применению
Руководство по эксплуатации на русском языке для магнитолы на СХ4 (PS-2809(2991)) есть у кого?
Re: Руководство по эксплуатации
А что не понятного в штатной инструкции?
Тему лучше перенести в форум по SX4
Руководство пользователя SX4
Уважаемые, просмотрел весь форум, вроде бы нигде не выкладывалось руководство на SX4.
Кому не лень сканировать или уже есть готовое — выложите, пожалуйста!
Заранее спасибо
Re: Руководство пользователя SX4
Уважаемые, просмотрел весь форум, вроде бы нигде не выкладывалось руководство на SX4.
Кому не лень сканировать или уже есть готовое — выложите, пожалуйста!
Заранее спасибо
Не поняла, оно же выдается вместе с машинойЧешу репу.
Re: Руководство пользователя SX4
Совершенно верно, выдается с машиной.
Нет машины — нет руководства.
Будущий покупатель авто хочет заранее разобраться и прочитать. Это нормальная реакция для людей, работающих с техникой и не только для них.
Re: Руководство пользователя SX4
Могу посоветовать взять мануал на английском с американского сайта Сузуки. Вот оно, 5Мб PDF прямая ссылка. Там есть естественно различия, плюс разные варианты, но в общем большинство вещей совпадает. На английском сайте я его в свое время не нашел — так как в тамошних местах по сравению с США традиция выкладывания мануалов развита гораздо меньше. А жаль, у них-то в точности наша машинка, только с рулем не на той стороне.
Если известны другие европейские языки, советую посмотреть на соответствующих региональных сайтах Сузуки, мож что и найдется.
PS: Я тоже так всегда все выбираю — от пылесоса до авто.
Re: Руководство пользователя SX4
А я никогда так не выбираю — нравица беру, а уж разбираюсь потом что к чему и почему…
И «Сексик» даже без тест-драйва выбрал, потому что понравилсо по всем статьям, а для меня это решающий фактор. thumbsup:
Re: Руководство пользователя SX4
To Droidd: Спасибо, коллега!:thumbsup:
To Krause: Я точно также выбрал Секс, он мне подходит. А вот перед покупкой и неизбежной установкой всякого доп. оборудования хочется понять, как работает система доступа без ключа, иммобилайзер и прочая техническая канитель.
Существует 2 типа людей — гуманитарии и технари. Оба типа хороши по своему, просто у них разный подход к вещам
Товарищи,люди,собратья.
Помогите пожалуйста.
Очень нужно руководство по эксплуатации на SX-4.
Если есть ссылки киньте пожалуйста, моей благодарности не будет конца!
Если вдруг у кого есть в PDF или еще в каком нить формате, залейте на файлообменник.
Поддерживаю просьбу товарища по несчастью! В салоне не дали мануал по машине и магнитоле.
Да вроде дал уже.Чешу репу.
Если с языками сложности — распечатать и в бюро переводов.:thumbsup:
Есть и более дешёвые програмные методы, но с качеством перевода придется смириться.
Да вроде дал уже.Чешу репу.
Если с языками сложности — распечатать и в бюро переводов.:thumbsup:
Есть и более дешёвые програмные методы, но с качеством перевода придется смириться.
Нафига козе баян, если у кого то есть на РУССКОМ в PDFе!
Ага есть в PDF, на русском -двести с лишним страниц. Сижу, в ручном режиме сканирую в свободное время:hilarious:, думаю что с моей любовью к к рутинной мануальной работе, Вы скорее дождетесь когда Вам Иточу вместе с Вашим дилером напечатают (у них точно есть)
Кстати неплохой повод ликвидировать академическую безграмотность в изучении технического английского.:thumbsup:
Поддерживаю просьбу товарища по несчастью! В салоне не дали мануал по машине и магнитоле.
А написать претензию с копией в Иточу? Инструкция обязана быть по закону о потребителях и притом на русском языке. На магнитолу правда дали не на русском, но все действия очень похожи на описания из инструкции на авто.
А написать претензию с копией в Иточу?
Это, пожалуй, навряд ли, это ж писать на бумаге надо, а здесь запостил, и если никто инфы не дал , так ещё и повозмущаться можно.:thumbsup: А самому в поиске покопаться или того лучше найт живьем, сосканировать и сюда выложить — индейская народная изба :thumbsdown:
Это, пожалуй, навряд ли, это ж писать на бумаге надо, а здесь запостил, и если никто инфы не дал , так ещё и повозмущаться можно.:thumbsup: А самому в поиске покопаться или того лучше найт живьем, сосканировать и сюда выложить — индейская народная изба :thumbsdown:
Да, похоже желающих посканировать книжку толщиной 13 мм нет. А кому бы это надо…., вторичного рынка на данную модель пока нет:thumbsup:
Ну спасибо братья размазали по стенке! Неужели по другим моделям есть мануалы в эл.виде а на нашу нет? Например на хюндайку сами дилеры выкладывали и нормуль!
Российские дилеры сузуки — очень необычные «дилеры». Вы наверное сами уже смогли заметить.
Проходил мимо
Руководство пользователя
Всем привет!
Кто-нибудь может дать ссылку на мануал к SX4. А то пришла из Америки, а книжки не оказалось. Кузов хетчбек. Всем спасибо
Ответ: Руководство пользователя
Всем привет!
Кто-нибудь может дать ссылку на мануал к SX4. А то пришла из Америки, а книжки не оказалось. Кузов хетчбек. Всем спасибо
1.Поднимаем глаза , на этой странице — пост №10.
2.Заходим в тюнинг и модернизацию — топик «каталог аксессуаров».
3.Смотрим на закрепленные темы — список номеров запчастей.
Если глаза не поднять и не заглянуть в указанные топики, то:
Уже несколько раз в разных разделах, в разных темах возникал вопрос о том, где взять мануал на X4. Мануал на SX4 в .pdf (на английском) здесь:
http://www.suzukiauto.com/_m/owners/manuals/SX4_Owners_Manual.pdf
Ответ: РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SX-4
Штатная книжка на русском языке
Ответ: Re: Руководство пользователя SX4
Не поняла, оно же выдается вместе с машинойЧешу репу.
Это в случае, если купил ее вместе с руководством. А я покупал б.у, руководство мне не предоставили . К моему сожалению.
Ответ: РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SX-4
Есть мануал для suzuki sx4 4wd 1500cm3 Японец . 2006г.
Ответ: РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SX-4
Есть мануал для suzuki sx4 4wd 1500cm3 Японец . 2006г.
Поищи файл RW415_416.pdf
415-это для 1500см3
Ответ: РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SX-4
Поищи файл RW415_416.pdf
415-это для 1500см3
1500 в европе только передний привод
Вы можете установить 4-значный идентифи-
кационный код для предотвращения кражи.
Как только Вы установите идентификацион-
ный номер, магнитола станет неработоспо-
собной без этого номера, если переустано-
вить ее или аккумулятор.
Установка идентификационного кода
1) Выключите питание магнитолы, нажав
Нажмите и удерживайте кнопку вкл./выкл.
питания (1) и кнопку вверх [
но. На дисплее начнет мигать следующее
3) Введите идентификационный код дваж-
ды, используя кнопки ввода [1-6]. Вы
можете ввести любой 4- значный код,
используя любую ком бинацию цифр от 1
до 6. Вводите идентификационный код,
затем на дисплее появятся 0000, после
чего необходимо ввести код еще раз.
Если Вы забудете заданный идентифика-
ционный код, после снятия аккумулятора
(например, во время ремонта и т.п.), Вы не
сможете пользоваться магнитолой.
ОБЯЗАТЕЛЬНО СОХРАНИТЕ ЗАДАННЫЙ
ВАМИ ИДЕНТИФИКАЦИОННЫЙ КОД!
Удаление идентификационного кода
Установленный идентификационный код
можно удалить. После его удаления Вы
можете задать новый код. Таким образом,
Вы можете менять идентификационный код
1) Выключите питание магнитолы, нажав
Нажмите и удерживайте кнопку вкл./выкл.
питания и кнопку вверх [ ] одновременно.
На дисплее начнет мигать следующее
Введите заданный ранее 4-значный иден-
Чтобы задать новый идентификационный
код перейдите к разделу
Ввод идентификационного кода
Ввод идентификационного кода потребуется
после отключения аккумулятора от Вашего
автомобиля (например, если происходила
1) Установите ключ в замке зажигания
в положение «АСС». На дисплее нач-
нет мигать следующее сообщение:
2) Введите Ваш личный 4-значный иденти-
Если Вы неверно ввели идентифика-
ционный код, то на дисплее будет
изображено «—«, а магнитола перей-
дет в режим блокировки. Если было
предпринято менее 6 попыток ввода,
окончившихся ошибкой, время бло-
кировки составит 15 секунд. После 7
ошибок блокировка будет установ-
лена на 15 минут.
— Если Вы забыли идентификацион-
ный код, то дальнейшее использова-
ние магнитолы будет невозможно.
Чтобы разблокировать магнитолу,
обратитесь к своему дилеру.
ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
Если Вам кажется, что присутствует какая-либо неисправность, пожалуйста, выполните необходимую проверку согласно нижеприведенным
этапам. Если описанное предложение не решило проблему, рекомендуется обратиться к дилеру для проверки блока.
Питание магнитолы не включается
Предохранитель вышел из строя.
Не подсоединен кабель к источнику питания.
Обратитесь к Вашему дилеру SUZUKI.
Обратитесь к Вашему дилеру SUZUKI.
Большое количество помех.
Неточная настройка на радиостанцию.
Отсутствуют радиостанции с уверенным
Отрегулируйте частоту настройки на
Выберите станцию в ручном режиме.
Не удается найти радиостанцию.
ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
Не удается установить компакт-диск.
В магнитолу уже установлен другой
Перед установкой в магнитолу нового
компакт-диска извлеките из нее ранее
Протрите диск с помощью мягкой
Звук прерывается/большое количество
Звук передается с помехами сразу же
после включения магнитолы.
Магнитола подверглась воздействию влаги;
например, если автомобиль был припарко
ван в условиях повышенной влажности.
Замените диск другим диском, без царапин.
Магнитола подверглась воздействию влаги;
например, если автомобиль был припарко
ван в условиях повышенной влажности.
Выключите магнитолы примерно на 1 час и
подождите, пока влага испарится.
ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
СООБЩЕНИЯ ОБ ОШИБКАХ
Ваша магнитола поддерживает ряд функций диагностики, которые предназначены для защиты системы. При возникновении неполадки на дис-
плее отображается соответствующий код ошибки. Обратитесь в приведенной ниже таблице и выполните указанные в ней действия, чтобы
устранить неполадку. Если проблема устранена, возможно нормальное продолжение работы магнитолы.
Сообщение об ошибке
Механическая ошибка при работе CD-mieepa/CD-ченджера.
Ошибка установки/извлечения диска.
Возможно, поврежден механизм магнитолы. Обратитесь к Вашему дилеру Suzuki.
Ошибка фокусировки при работе CD-плеера/СО-ченджера. Ошибка функции
фокусировки при воспроизведении диска: возможно, поврежден компакт-диск/другие
причины возникновения ошибки. Убедитесь, что диск не поврежден.
Ошибка чтения диска при работе СО-плеера/СО-ченджера. Диск установлен в
магнитолу рабочей стороной вверх/в слот магнитолы установлен только адаптер для
дисков дисметров 8 см. Убедитесь, что диск правильно установлен.
При возникновении ошибок, которые не были перечислены выше, выключите магнитолу и обратитесь к
ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
AUX в штатную магнитолу
Описывать нашу штатную музыку особо не буду. В городе она меня полностью устраивает. А вот на дальних поездках … не очень. Тех шести дисков … образно говоря — не хватает. А радио нормальное не всегда и не везде. Вспоминаю как я ехал из Омска в Новосибирск: Радио не ловит, телефон не ловит, диски тож уже надоели. И так несколько часов. Выход конечно есть, можно купить ещё кучу дисков и поставить коробку с ними в машину, но это наверно не для меня.
Есть ещё вариант — купить так называемый Адаптер YATOUR, за 3500 рубл. (примерно). хорошая штука. Правда кто-то тут писал, что качество звучания ухудшается. и всё прям через него подключается и SDкарты и Флешки и Телефоны. а если ещё и Блютус адаптер взять, то вообще класс. но это ещё 3500 рубликов. В будущем я может так и поступлю. Возьму планшет для машины … хотя стопэ … это уже получается цена хорошей магнитолы, со всеми этими функциями!
В общем тут скоро в отпуск ехать … на хер тратить деньги … они не лишние, лучше пропью на море :))) порылся на просторах интернета и нашёл вот это: ru.aliexpress.com/item/Ca…ra-Jimny/32823120239.html на данный момент 350 рублей с доставкой. Да, теперь китайцы беру и за доставку тоже, ну ладно, это не суть…
ну а дальше всё просто: забираем кабель на почте, и в гараж!
знаю, что в более старших моделях разъёмы отличаются, будьте внимательны, проверяйте!
далее снимаем декоративные накладки, их поддеваем и просто Аккуратно тянем на себя (но без фанатизма!)
AUX и Bluetooth в штатную магнитолу Clarion
Каждый владелец SX4 «должен пройти через огонь, воду» и… установку AUX в штатную магнитолу. Видел много готовых вариантов на Aliexpress в ценовом диапазоне от 200-300 рублей за кабель. Были мысли сначала заказать, но ждать посылку с Китая полгода не захотел да и реализация до того простая, что проще и дешевле сделать самому.
И так, приступим… У нас (Suzuki SX4 2010 г.в. венгерской сборки) стоит штатный Clarion PS-3141K-A, который на задней панели имеет соответствующий разъем под установку AUX.
Для создания кабеля AUX под нашу магнитолу нам понадобиться:
1. Штекер 3.5 mini jack (стандартный аудио штекер 3.5мм) – 19 рублей.
2. Пины. Идеально подходят два 4х пиновых штекера (Гнездо BLS-4 на кабель с проводом 15см 4pin) – 15*2=30 рублей.
3. Резистор 1.3 кОм 0.5 w – 2 рубля.
4. Кабель двухжильный в медной оплетке в изоляции около 2 метров (смотря куда сами хотите протянуть) – 16 руб/метр.
5. Термоусадка – 10 рублей.
6. Паяльник, канифоль и припой – есть в наличии с незапамятных времен))
Итого затраты – 77 рублей.
Хотя затраты можно снизить еще рублей на
40, купив менее дорогой штекер, обойтись старой изолентой и пины оторвать от старой техники.
Теперь нам всё это нужно спаять по следующей схеме:
Делаем аккуратный штекер: для этого соединяем изолентой два 4х пиновых гнезда. Такой штекер идеально подойдет в разъем на магнитоле.
У получившего штекера мы соединяем 3й и 6й контакт на сопротивление резистора 1.3 кОм 0.5 w, вроде как это дает понять магнитоле, что у нас появился AUX:
Далее берем наш кабель и необходимо припаять провода к контактам аудио штекера 3.5мм. Здесь тоже обратите внимание на схему и штекер: нам нужно сердцевину (лево) штекера соединить с 4м контактом, середину штекера (право) с 8м, а минут (земля) – с 7м контактом. У меня кабель двухжильный с медной оплеткой и внешней изоляцией, идеально подходит для таких целей: одна жила на «лево», другая на «право», а медную оплетку на минус «землю».
В наши дни практически все электронные устройства имеют в своем составе блютуз модуль, с помощью которого они могут связываться не только друг с другом, но и с внешними носителями, такими как колонки, магнитолы в автомобилях, гарнитуры и еще много всего. Естественно, что ведущие автопроизводители, хоть и не все, не могли не включить в комплектацию автомобилей поддержку блютуз. Сейчас практически все новые машины поддерживают подключение через блютуз. И если разговаривать по громкой связи можно не на всех авто, то уж поддержку воспроизведения музыки через блютуз с внешних носителей поддерживают почти все автомобили.
Постановка задачи
Начнем с того, что Bluetooth — это удобно. У меня раньше не было блютуз в машине, и это было очень не удобно, особенно когда в мой телефон воткнута зарядка, аукс кабель и мне при всем этом нужно ответить на звонок, приходилось отключать все провода от телефона и только после этого отвечать. Поэтому, мне кажется, bluetooth в машине очень облегчит жизнь любому водителю. И хотя телефоны еще и не научились заряжаться по блютуз, но вот прослушивание музыки и разговоры по телефону в машине точно станут удобнее. К тому же если быть совсем честным, то вы имеете право разговаривать по телефону в машине только через специальное устройство — блютуз(так написано в ПДД, если кто не знает). Таким образом bluetooth — это необходимая вещь. И перед нами стоит задача установить эту вещь в Suzuki SX4. Естественно, хотелось бы, чтобы она была не заметной и с хорошим качеством звука и передачи информации. И нужно чтобы телефон например лежал на зарядке, а переключение песен и ответ на вызовы осуществлялось безобращения к телефону. Таким образом мы офпределились с задачей.
Итак, для чего нужен Bluetooth в Suzuki SX4
- Прослушивание музыки
- Отет на телефонные звонки
- Уменьшение количества проводов к телефону.
Варианты установки bluetooth в Suzuki SX4
Замена автомагнитолы
Сейчас можно просто купить автомагнитолу, в которую уже будет встроен Bluetooth. В данном случае вы переплачиваете за все остальные части автомагнитолы не относящиеся к Bluetooth модулю. Стоит учитывать, что в интернете цены на такие магнитолы начинаются от 3500 рублей, не факт, что вы отделаетесь этими деньгами, так как некоторые автомобили не предусматривают замену автомагнитолы. К тому же, если вы не способны сами поменять магнитолу, то придется заплатить и за замену. Однако вы получите достаточно качественный блютуз с хорошим интерфейсом. Поэтому результат по установке блютуз в Suzuki SX4 будет достигнут.Стоит отметить, что этот вариант намного дешевле, чем установка Bluetooth у дилера. Это не самый простой вариант установки Bluetooth в Suzuki SX4, так что читайте дальше.
Цена: от 4000 руб.
Установка Bluetooth у дилера
Многие автомобили в богатых комплектациях включают в себя наличие Bluetooth модуля в магнитоле. Просто на более бедных комплектациях он выключен или отсутствует. Многие дилеры предлагают услуги по включению Bluetooth в заводских магнитолах. Это самый дорогой вариант решения. Так как дилеры всегда «ломят» цены. Конечно, вы можете найти обычные сервисы, в которых цена на установку обородувания будет несколько ниже, однако гарантию на работу никто не даст. Из плюсов такого варианта отметим хорошее качество звука по блютуз, и то, что внешне в автомобиле все останется,как раньше. Поэтому ваш Suzuki SX4 получит желанный блютуз без каких-либо изменений в салоне.
Цена: от 8000 руб.
Покупка Bluetooth AUX
Блютуз аукс представляет собой девайс для подключения к уже имеющейся магнитоле, который с помощью aux входа научит магнитолу принимать сигнал по блютуз. Это самый бюджетный и бесхлопотный способ решения проблемы установки Bluetooth в Suzuki SX4. К томуже девайс включает в себя еще и устройство для громкой связи. Так что он идеально подходит для решения нашей задачи. Н Блютуз ауксе имеются также кнопки для управления телефоном, а именно для преключения песен и ответа на вызовы. Вы можете закрепить его в любой части автомобиля или вшить в панель при желании. Так что Ваим не придется больше ничего покупать или устанавливать, единственное, что Вам понадобится это прикуриватель и aux выход, Около 60% магнитол имеют аукс выход, и еще у около 30% его можно вывести купив в Магазине кабеляь для своего автомобиля. Поэтому этот вариант решения является самым удачным на наш взгляд для установки Bluetooth в Suzuki SX4.
Установка bluetooth
Установка Bluetooth aux не потребует от Вас абсолютно никаких усилий из всех предложенных способов установки Bluetooth в автомобиле — это наиболее простой. Все, что Вам нужно сделать — это воткнуть вход для аукс в соответствующий аукс вход в автомобиле, а провод с питанием в прикуриаватель или usb , смотря что Вам удобнее. Устройство автоматически включится и Вы сможете подключиться к нему с помощью блютус с любого телефона. Кстати, после первого подключения, телефон сам автоматически будет подхватывать Bluetooth aux. Таким образом к тому моменту как Вы сели в машину Ваш телефон уже подключен к аудиосистеме.
Музыка через блютуз в Suzuki SX4
Одним из главных преимуществ блютуз в машине — это прослушивание музыки без лишних проводов. Только представьте — вы можете перемещать телефон по автомобилю без каких-либо ограничений.Могли ли вы позволить себе такое с обычным aux ? Вы даже можете стоять с телефоном в нескольких метрах от автомобиля. При этом качество звука остается на прежнем уровне, если не лучше.
Громкая связь через блютуз
Одним из преимуществ заводского aux является то, что с его помощью вы можете разговаривать по телефону. Это позволит Вам и bluetooth aux. В него встроен микрофон, с помощью которого вы сможете разговаривать по громкой связи.
Преимущества Bluetooth AUX
Bluetooth AUX создан, чтобы избавить Вас от лишних Aux проводов, которые постоянно ломаются и мешаются. И заменить их на полноценную bluetooth станцию, которая позволит Вам слушать музыку, разговаривать по громкой связи.
Громкая связь
Поддерживаются разговоры по громкой связи через динамики авто.
Музыка
Подключайтесь к магнитоле прямо через Bluetooth и слушайте музыку.
Крепление
Закрепите Bluetooth AUX в любой части салона с помощью удобной системы креплений.
Громкость
Мы улучшили звукопередачу и громкость передаваемого сигнала.
Совместимость
Совместим с любыми современными устройствами.
Переключение
Переключайтесь между песнями, не беря телефон в руки.
Дизайн
Дизайн продукта идеально подйдет под салон любого автомобиля. А управление интуитивно понятно.
Запоминание
Ваш телефон будет автоматически подключаться к Bluetooth AUX.
Купить Bluetooth AUX за 1999 р.
Bluetooth AUX
Устройство, которое оснастит Ваш автомобиль полноценным Bluetooth мультимедиа и громкой связью. Забудьте о куче проводов. Наш Bluetooth AUX обеспечивает передачу звука без потери качества.
Контакты
Вы можете связаться с нами по указанным телефонам или приехать к нам в офис. Мы осуществляем доставку по всей России.
Всем привет!
Решила разбавить фото-посты рассказом о функциях моей переднеприводной Suzuki SX-4 в полной комплектации, поставляемой в Россию, чтобы не утомить глаза читателей яркой краснотой!:-)
Да, и, каюсь, давненько не рассказывала я об устройсте и удобствах автомобиля. А, ведь, обещала.))
Итак, магнитола Panasonic, установленнная на заводе в моей комплектации выглядит стильно, но не современно, ибо нет в ней огромного сенсорного экрана, на который можно было бы вывести изображение с камеры заднего вида. Но, покупая машину, я на это согласилась, ибо не хотела брать авто с турбомотором.
Да-да, только с ним поставляется сенсорная магнитола с камерой заднего вида в комплекте.
Установить современную магнитолу взамен этой возможно, хоть Китайскую, хоть штатную. Но я пока не планирую. Мне нравится как она выглядит, гармонично сочетаясь с климатом по дизайну,
а главное, она великолепно и безотказно работает. Штатные динамики с ней звучат чисто и полифонично.
Регулировки магнитолы простые и понятные, радио прекрасное, антенна ловит без нареканий.
Единственный недостаток в том, что магнитола не знает русского языка.
Штурман мой решил проблему, переименовав все названия композиций на флешке, адаптируя под английский шрифт русские названия. Всё теперь вполне читаемо.)
Управлять магнитолой на руле удобно, хотя и на самой магнитоле это делать довольно просто.
Есть в ней и блютуз. Айфон подключить к ней удалось без проблем, можно слушать любимую музыку со сматрфона или планшета. Но подлинное удовольствие я получаю, конечно, от использования громкой связи.
Немного пришлось поколдовать с телефонной книгой, переименовать в латиницу в телефоне контакты, которые часто использую, чтоб иметь возможность осуществлять вызов абонента с руля и кнопок магнитолы. На магнитоле нужно этим контактам присвоить номера для быстрого вызова и запомнить их для себя — это важно.
Это удобно во время движения. Правда, пришлось выучить определённый алгоритм для осуществления звонка без задействования смартфона. Немного мудрёно, но привыкаешь быстро.:-)
Вот последовательность действий для осуществления вызова:
1)
