Тема: Как проверить модуль зажигания
Новичок Новичок
Регистрация 14.12.2013 Адрес СПб Сообщений 6 Спасибо 1 / 0
Как проверить модуль зажигания
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Местный Бакалавр АСТРАномии
Регистрация 16.08.2008 Адрес Москва Сообщений 1,118 Спасибо 65 / 18
Сообщение от @le)(
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
Новичок Новичок Регистрация 05.06.2014 Адрес Samara Сообщений 8 Спасибо 2 / 4
модуль случайно не фирмы HUGO. а вообще распиновка модуля такая. Держим модуль разъемом к себе резиновыми наконечниками вниз и слева направо 1) управление 1 цил. 2) упр 2 3) упр 3 4) упр 4 5) +12в 6) масса

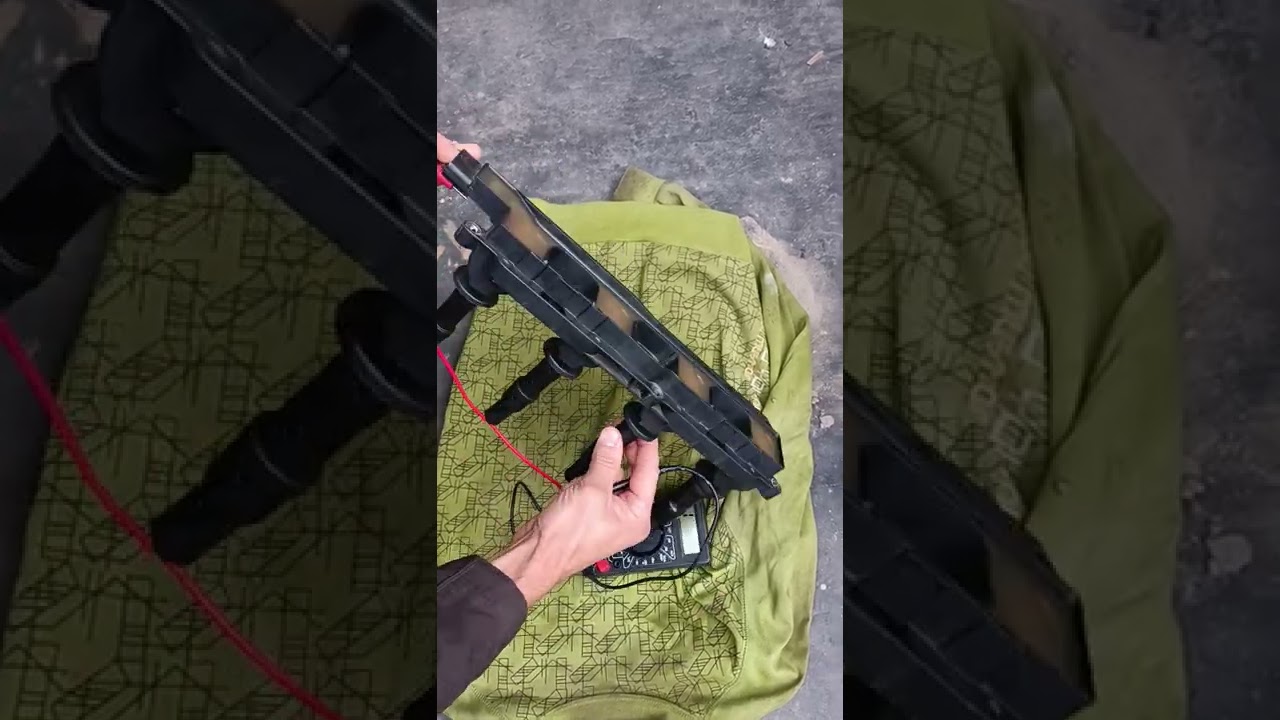

Мультиметром прозванивай сопротивления первичных обмоток. между +12в — это 5 контакт и каждым из управляющих контактов 1,2,3,4 должно быть одинаковое сопротивление
Ремонт и замена модуля зажигания Опель Астра J своими руками
Модуль зажигания Опель Астра J часто беспокоит владельцев автомобиля. Непродолжительный ресурс этого узла зависит от ряда факторов, которые нужно принять во внимание. Но, как должна происходить замена и ремонт детали в случае ее выхода из строя?
Что такое модуль зажигания и зачем он нужен
Модуль зажигания − это блок-система, вырабатывающая электрическую энергию для последующего воспламенения свеч зажигания. Узел аккумулирует необходимое количество тока (максимально доступная величина − 30000 В) и посылает напряжение на свечи через высоковольтные провода.

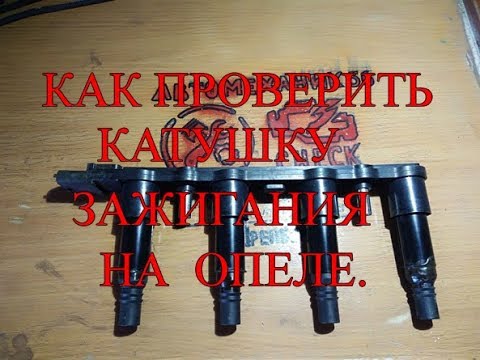

Модуль на Опель Астра представляет собой неразборную конструкцию, состоящую из четырех катушек зажигания (каждая катушка подводится к конкретной свече). Узел цельный и разбору не подлежит, а потому его зачастую меняют на новый. Однако, ремонт все же возможен.
Причины неисправности
Ресурс модуля зажигания Опель Астра J зависит от:
- Низкокачественного топлива.
- Разгерметизация корпуса модуля. Появляется трещина или отверстие, которое нарушает работу системы.
- Свечей зажигания. Неисправные компоненты системы зажигания способны существенно сократить срок службы узла − появляются пробои в зажигании, и в дальнейшем модуль выходит из строя.
Важно! Рекомендуется раз в 15 000 километров проверять зазоры между свечами и, в случае необходимости − осуществлять регулировку зазора между электродами.
Признаки неисправности
Существует ряд симптомов, по которым можно определить, нужна ли замена модуля на Опель Астра:
- Нестабильная работа силового агрегата: двигатель «троит»; плавают обороты.
- На приборном щитке срабатывает индикатор «Check Engine».
- Образование нагара на свечах зажигания. Возникает в результате слабого напряжения, что поступает непосредственно на свечу. При этом цвет искры имеет тусклый синеватый оттенок.
Демонтаж узла
Чтобы снять модуль зажигания Опель нужно:
- Открыть капот автомобиля.
- Отсоединить клеммы от аккумуляторной батареи.
- Снять крышку модуля с надписью Ecotec движением «вправо-вверх».
- Отсоединить колодку жгута высоковольтной проводки, нажав на фиксатор.
- Отвернуть два болта, что крепят модуль к ГБЦ при помощи TORX Т40.
- Демонтировать узел, потянув его вверх и преодолевая небольшое усилие фиксаторов.
После проделанных процедур осуществляется замена модуля Астра J на новый (сборка в обратном порядке) либо ремонт поврежденного (актуален лишь при нарушении герметизации корпуса).
Восстановительные работы
Чтобы приступить к восстановлению, сперва необходимо отыскать сквозное отверстие на корпусе и подвергнуть его визуальной диагностике (оценка повреждения). После чего, приступать к работе:
- Зачистить от нагара пробоину и ее область. Для этого потребуется скальпель или бурмашинка.
- Глубоко засверлить зону пробоя, ближе к свече зажигания (рекомендуется до металла).
- Зачистить от получившейся стружки отверстие.
- Залить пробоину эпоксидной смолой/двухкомпонентной холодной сваркой (Poxipol), и дождаться затвердевания нанесенного состава.
- Установить деталь на место и произвести сборку в обратном порядке. При успешном восстановлении целостности корпуса «Check Engine» должен погаснуть.
Рекомендация! После интеграции модуля может потребоваться диагностика и снятие ошибок в системе автомобиля. Это можно сделать с помощью диагностических систем Opcom/EML.
Резюме
Учитывая всю серьезность проблемы, необходима периодическая диагностика модуля зажигания на Опель Астра. И, при первых же признаках неисправности узла, нужно поменять его либо отремонтировать.
Как проверить модуль зажигания на неработоспособность Opel Astra J универсал?
Как проверить модуль зажигания на неработоспособность Opel Astra J универсал
Проблемы с модулем зажигания могут привести к неработоспособности двигателя Opel Astra J универсал. Для установления причины неисправности и проверки модуля зажигания, следуйте инструкциям ниже.
1. Подготовка к проверке
Для начала работы, вам понадобятся следующие инструменты:
- Омметр
- Руковицы
- Отвертки разных размеров (в зависимости от типа болтов крепления модуля зажигания)
Также необходимо убедиться, что автомобиль находится в безопасном положении и двигатель полностью остыл.
2. Проверка подключения модуля
Перед началом проверки, необходимо убедиться, что модуль зажигания правильно подключен. Проверьте, есть ли видимые повреждения на проводах, разъемах или самом модуле зажигания. Убедитесь, что все соединения плотно и надежно закреплены.
Используйте омметр для проверки сопротивления на каждом контакте модуля зажигания. Вам понадобятся данные о рекомендуемых значениях сопротивления от производителя или из технической документации автомобиля. Если значения сопротивления существенно отличаются от рекомендуемых, возможно, модуль зажигания требует замены.
3. Проверка цепи питания
Для проверки цепи питания модуля зажигания, используйте омметр в режиме проверки напряжения. Проверьте, есть ли напряжение на входе модуля зажигания. Если нет напряжения, проверьте предохранители и реле, связанные с зажиганием. Если предохранители и реле исправны, возможно, проблема связана с электрическими проводами и требует дополнительной диагностики.
4. Замена модуля зажигания
Если после выполнения предыдущих шагов модуль зажигания не прошел проверку и причина неработоспособности установлена в нем, то модуль следует заменить. Для замены модуля необходимо отключить провода, держа их в правильной последовательности, чтобы не запутаться в соединениях.
Следует отметить, что процедуры проверки модуля зажигания могут различаться в зависимости от конкретной модели и года выпуска Opel Astra J универсал. Поэтому для более точной и подробной информации обратитесь к руководству по эксплуатации вашего автомобиля или проконсультируйтесь с опытным автомехаником.
Надеюсь, эта информация была полезной для вас. Удачи в ремонте вашего Opel Astra J универсал!
Как проверить модуль зажигания Opel Astra J: подробное руководство
Владение информацией о том, как проверить модуль зажигания в вашем автомобиле Opel Astra J, может быть полезным, особенно если вы столкнулись с проблемами с запуском двигателя или зажиганием. В этой статье я расскажу вам о нескольких методах, которые вы можете использовать для проверки этого модуля, чтобы определить его работоспособность.
1. Проверка наличия искры
Первый и самый простой способ — это проверить наличие искры на каждом цилиндре двигателя. Для этого вам потребуется предмет с изолирующей ручкой и проволокой с зажимами на концах. Следуйте этим шагам:
- Ослабьте зажимы провода зажигания на двигателе.
- Подвиньте проволоку с зажимами в непосредственную близость к двигателю и прикрепите к нему зажимы поочередно.
- Проследите, чтобы металлическая часть провода не касалась двигателя или других металлических деталей.
- Попросите кого-то попытаться завести автомобиль, в то время как вы наблюдаете за искрами.
- Если вы видите искру на каждом цилиндре, модуль зажигания, скорее всего, в порядке.
2. Проверка электрического сигнала
Если у вас нет возможности наблюдать непосредственно искру, вы также можете проверить электрический сигнал, поступающий на модуль зажигания. Этот метод требует использования мультиметра. Вот как его использовать:
- Переключите мультиметр в режим проверки напряжения.
- Подключите одну планку мультиметра к минусовому полюсу аккумулятора, а другую — к приемнику модуля зажигания. Вы должны увидеть напряжение около 12 вольт.
- Проследите за изменением напряжения, когда кто-то пытается завести автомобиль. Если напряжение не меняется, это может указывать на проблемы с модулем зажигания.
Но помните, что эти методы являются лишь начальными шагами для оценки работоспособности модуля зажигания и не всегда могут дать определенный ответ. В случае серьезных проблем рекомендуется обратиться к опытному механику или автосервису для полной диагностики.
Надеюсь, эта информация поможет вам в проверке модуля зажигания вашего автомобиля Opel Astra J. Помните, что правильная диагностика является ключом к эффективному ремонту и поддержанию надежности вашего автомобиля.
Часто задаваемые вопросы
1. Как проверить модуль зажигания на Opel Astra J?
Для проверки модуля зажигания на Opel Astra J, вам потребуется особое устройство – тестер зажигания. Следуйте инструкциям ниже для проведения проверки:
- Откройте капот и обнаружьте модуль зажигания. Обычно он находится на верхней стороне двигателя.
- Отсоедините разъемы от модуля зажигания, следя за правильным обозначением.
- Подключите тестер зажигания к разъему модуля.
- Запустите двигатель и изучите данные на тестере зажигания. Он должен отображать частоту, во время работы двигателя. Если данные неравномерны или отсутствуют, это может указывать на проблемы с модулем зажигания.
2. Что делать, если модуль зажигания на Opel Astra J вышел из строя?
Если модуль зажигания на Opel Astra J вышел из строя, следуйте этим шагам:
- Получите новый модуль зажигания, совместимый с вашей моделью Opel Astra J.
- Откройте капот и обнаружьте модуль зажигания.
- Отсоедините разъемы от старого модуля зажигания.
- Установите новый модуль зажигания на свое место и подключите разъемы.
- Закройте капот и проверьте работу двигателя.
3. Какие признаки могут указывать на неисправность модуля зажигания на Opel Astra J?
Если модуль зажигания на Opel Astra J вышел из строя, это может привести к различным проблемам с работой двигателя. Вот некоторые признаки, которые могут указывать на неисправность модуля зажигания:
