Где находится датчик давления масла в фургоне Citroen Berlingo?
Citroen Berlingo (2018-2023 / MK 3 ) В этом видео мы можем увидеть, где находится датчик давления масла в двигателе в фургоне Citroen Berlingo, что может пригодиться в случае необходимос
Как заменить дизельный фильтр на Ситроен Берлинго
Citroen Berlingo (1996-2013 / MK 1 ) Как заменить дизельный фильтр на Ситроен Берлинго? Давайте посмотрим в этом видео, как действовать при замене: откройте дверь автомобиля и потяните в
Снятие обшивки передней двери Ситроен Берлинго
Citroen Berlingo (1996-2013 / MK 1 ) Выполняем демонтаж передней дверной панели Ситроен Берлинго. Рычагом снимаем пластик, закрывающий ручку; откручиваем винты размещенные в ручке. Снима
Как заменить лампочку давления масла.
(Различные бренды) различный Чтобы заменить датчик давления масла в автомобиле, мы должны сначала понять, где находится датчик давления масла, на самом деле этот датчик давления
Где находится датчик давления масла в двигателе Форд Фокус?
Ford Focus (2004-2011 / Focus 2, MK 2 ) В этом видео мы можем посмотреть где находится датчик давления масла в двигателе Форд Фокус. Это очень важный элемент для правильного функционировани
замена датчика давления масла
Opel Corsa (2006-2014 / Corsa D ) Датчик давления масла в двигателе находится рядом с рукояткой контроля уровня масла: для облегчения замены этого датчика снимите рукоятку, убедившись
замена датчика давления масла
Opel Corsa (1993-2000 / Corsa B ) Давление масла – очень важный параметр для правильной работы двигателя. Датчик давления моторного масла расположен в левой передней части двигателя (
замена датчика давления масла
Opel Astra (1998-2006 / Astra G ) Замену датчика давления масла выполнить очень просто; в первую очередь рекомендуется проводить данное техническое обслуживание на холодном двигателе,

65. Датчик уровня масла. Установка.

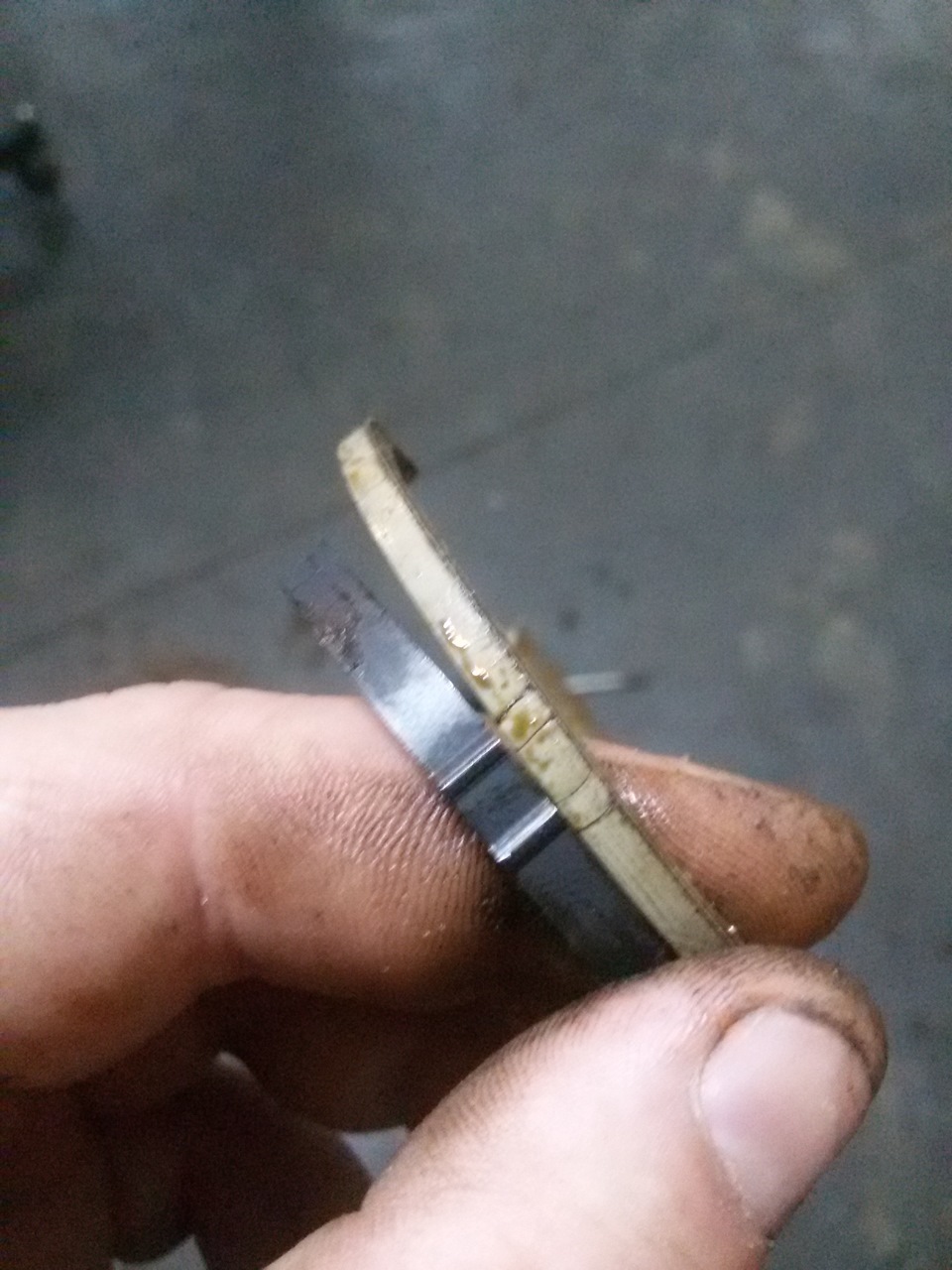

Привет всем. С год назад менял прокладку поддона. Подтеки на ДВС остались. Полез смотреть и понял что течет из под детали N1.

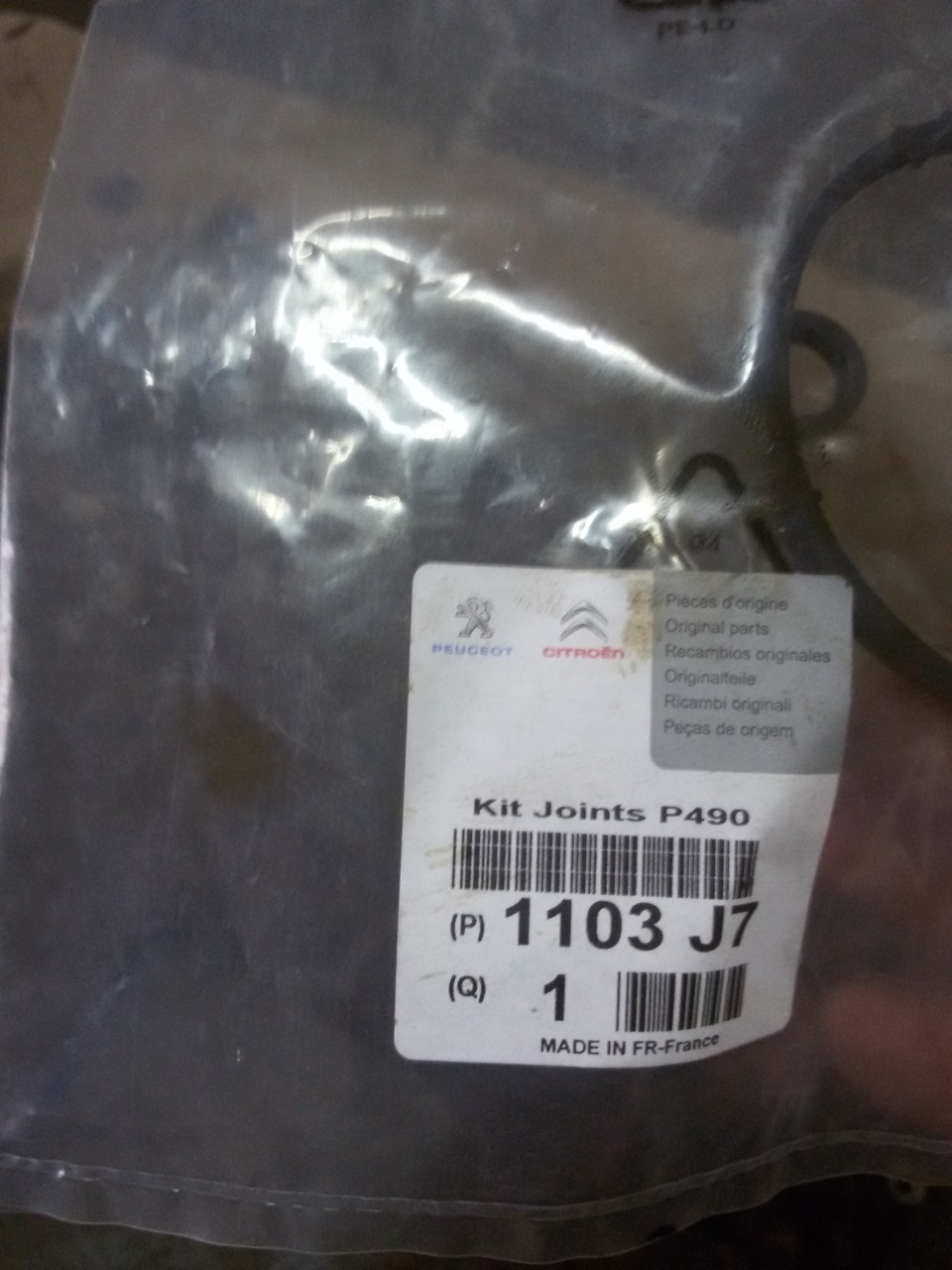

Были куплены прокладки под номером №22 с артикулом 1103J7.

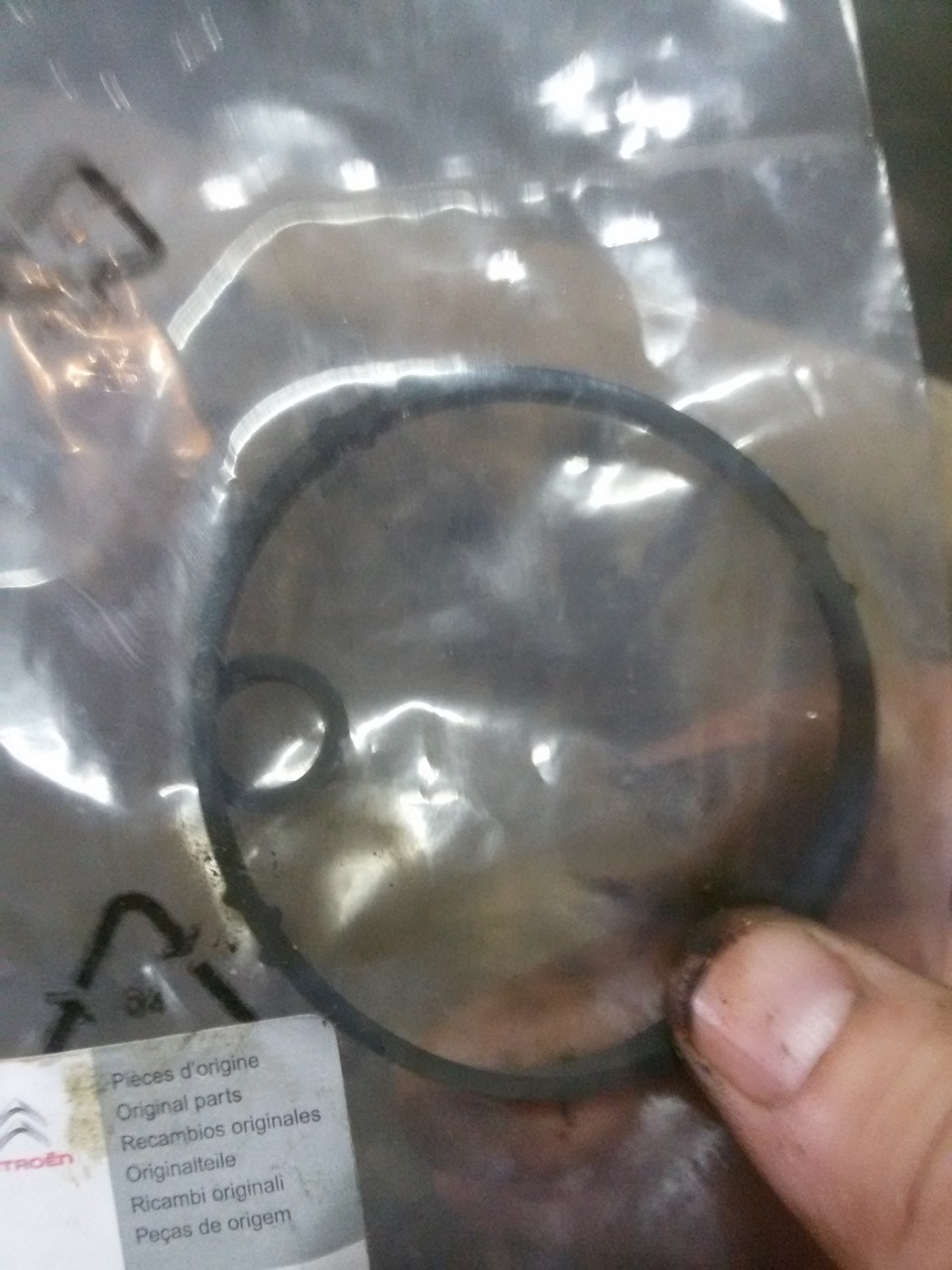

Прокладочки(2 колечка)

. В общем как купил так и забил. Прошло наверное пол года, а течь усилилась. В общем решил менять. В добавок ко всему заинтересовало наличие на картинке датчика уровня масла №12 1131F7. Стал узнавать почему его нет. Вот что пишет инструкция по эксплуатации:

Д.У.М только на дизелях.

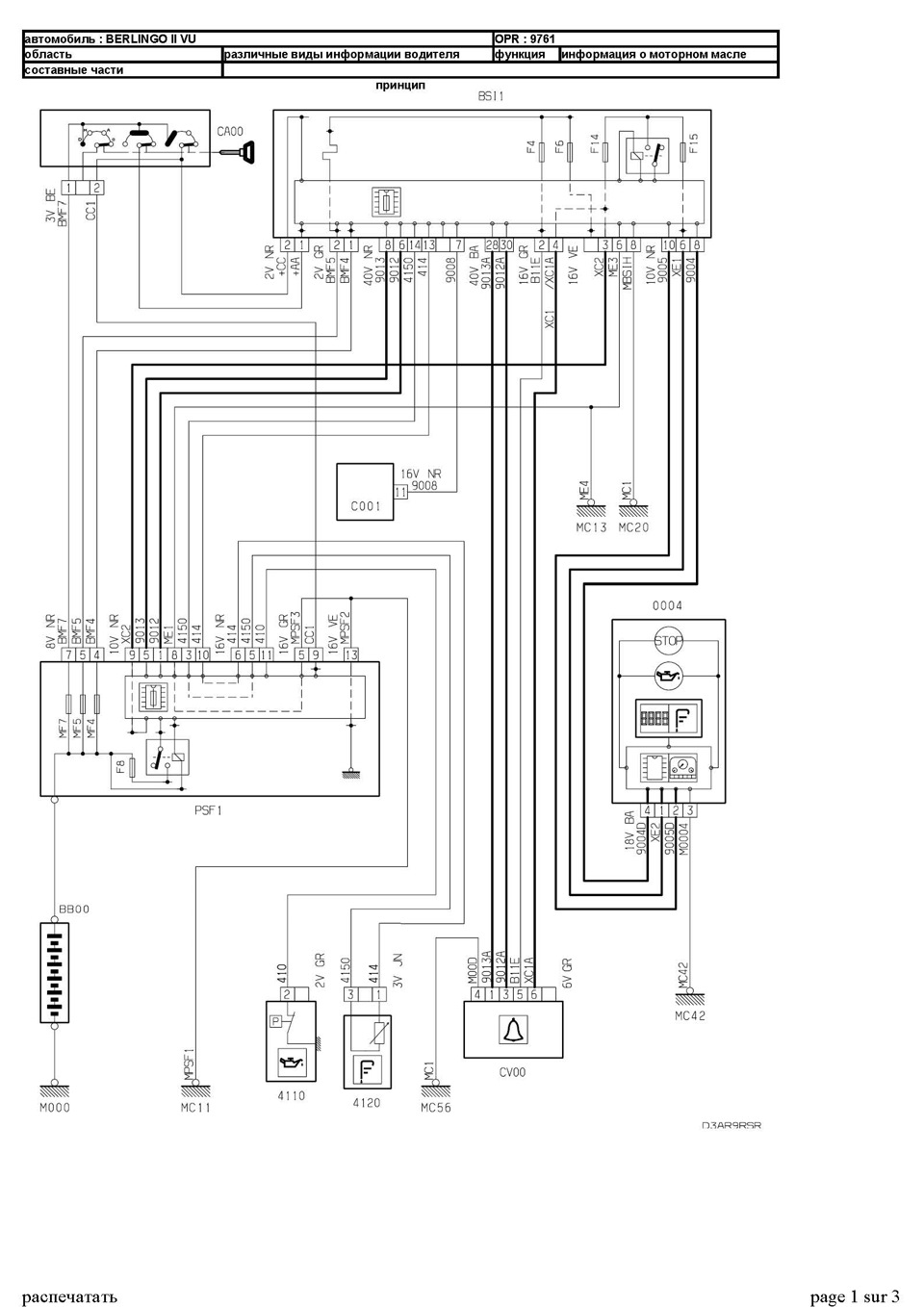

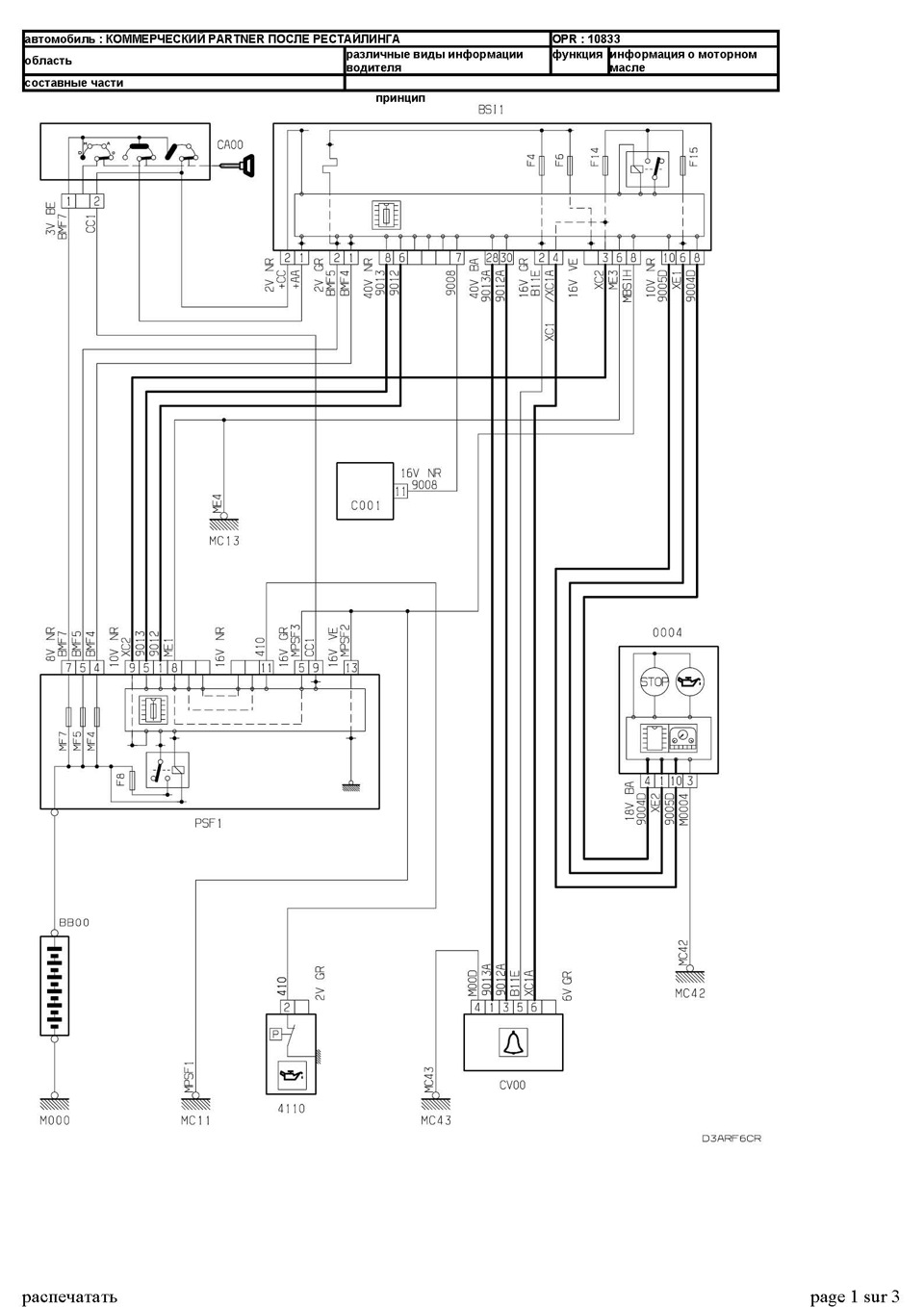

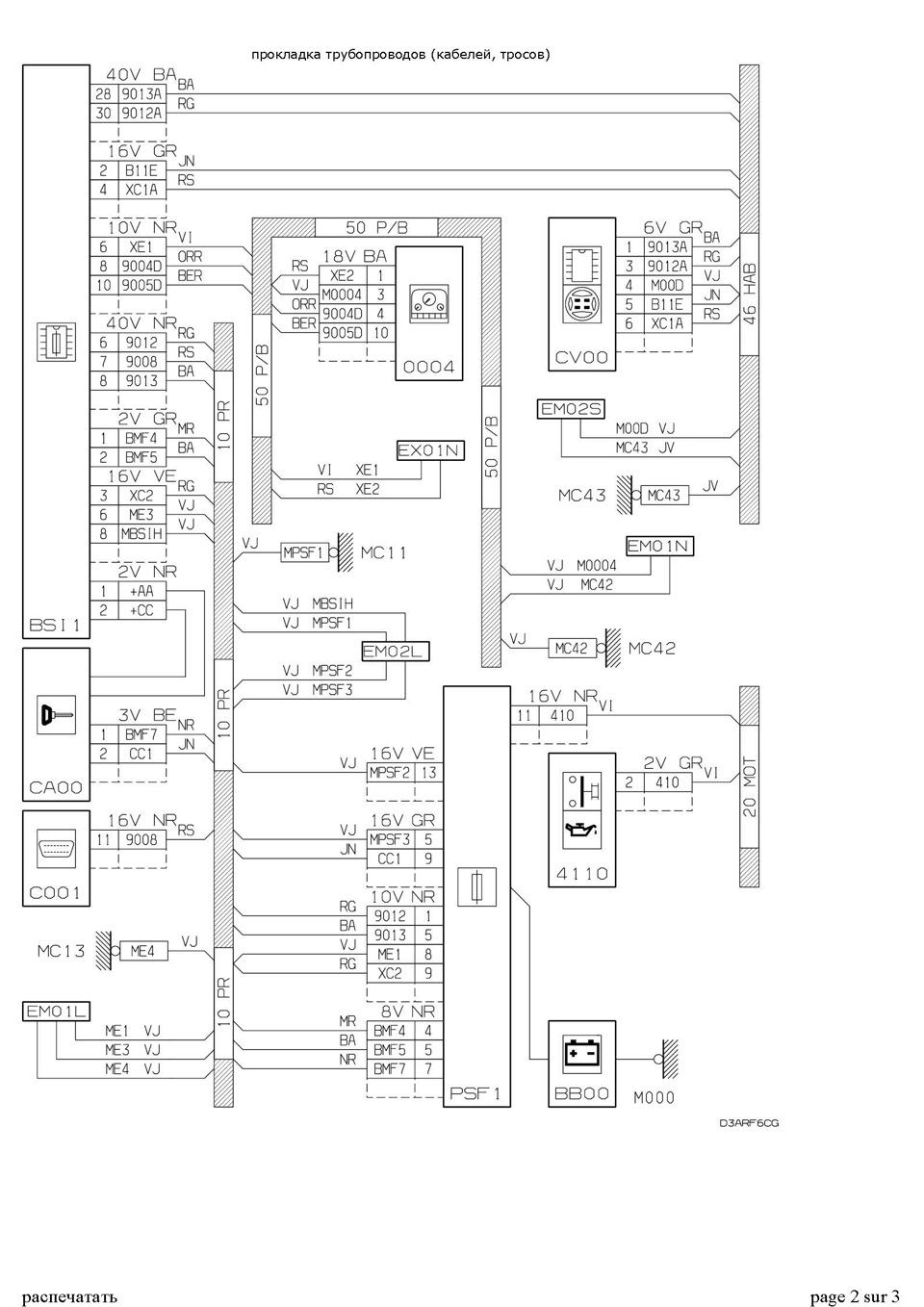

Удивление не знало границ. Полез смотреть электрические схемы:

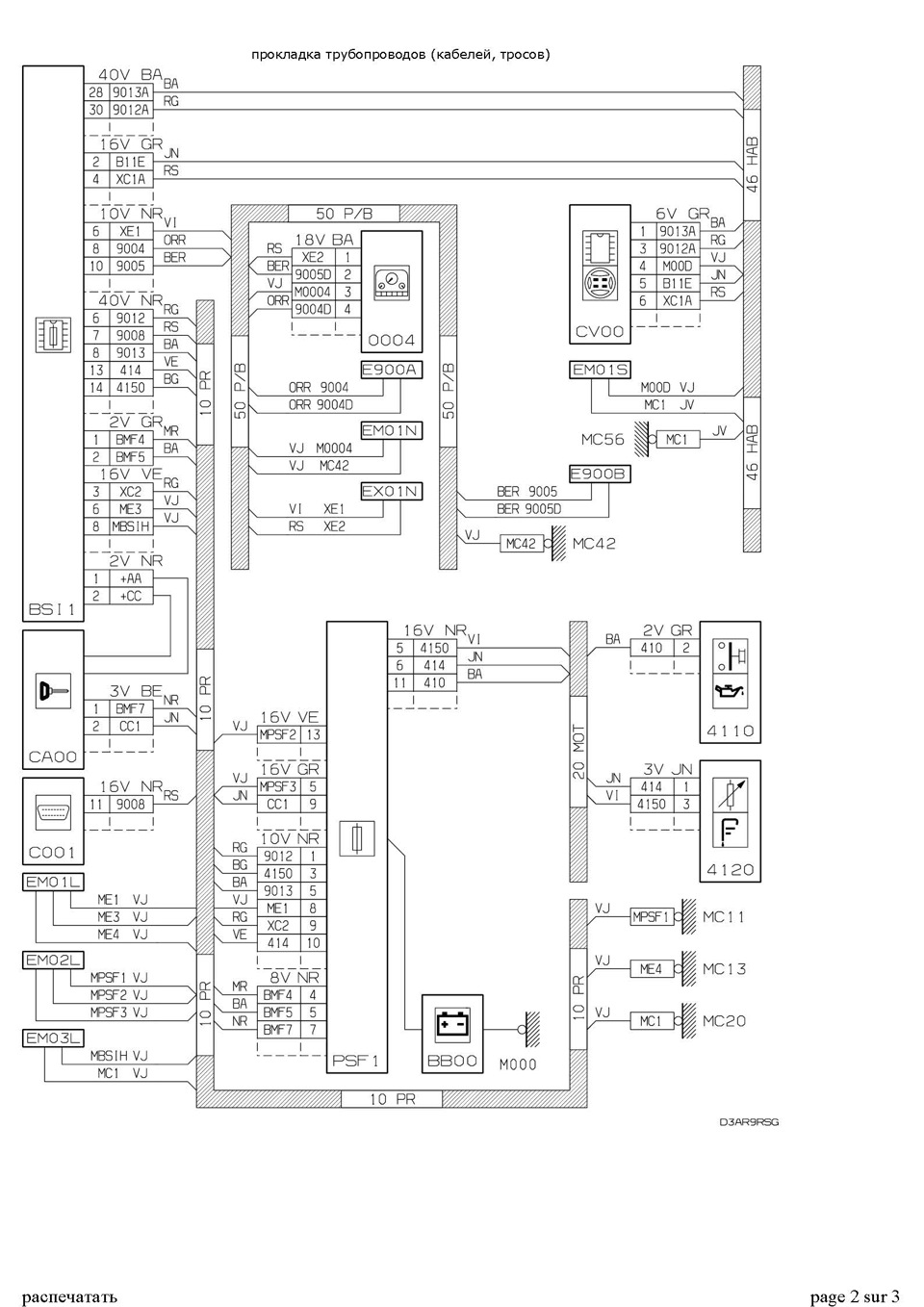

TU5 TU5 2.0 hdi 2.0 hdi

Т.к блок bsm одинаковый делаем вывод, бензинки корпорация PSA просто обделила.
Кто не понял, поясню…
На TU5 датчик 3х контактный… задействован 1 и 3 контакт…

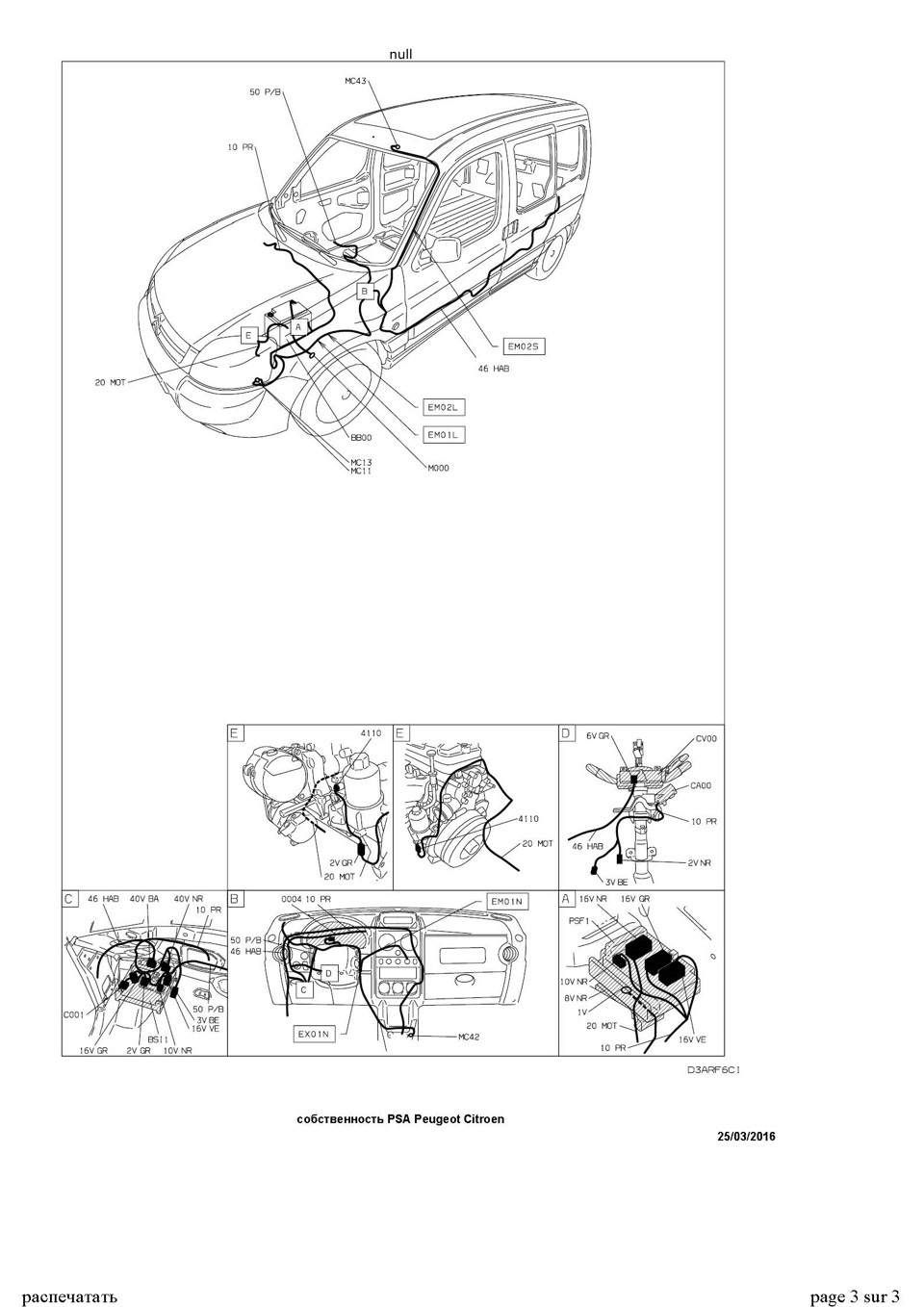

размещение разъемов

И они соответственно присоединяются в разъеме 16V NR на 6 и 11 ноги… Сканером надо активировать показания датчика уровня масла.
Господа у кого 1.4 tu3 для вас подключение аналогичное. Только датчик другой:

Номер 10.

Посмотрев все эти схемы решаем сделать и себе индикацию масла. Ищем датчик. Ценник в районе 3.5т.р.Дорого. На евроавто.рф этих датчиков много(смотреть с4 и пежо 307). Ценник в районе 300р.
В день х работы начались. Опишу установку на примере своего ДВС( на 1.4 возможно что-то не так):
1. Снимаем защиту, откручиваем нижнюю лямду, снимаем катализатор, СЛИВАЕМ МАСЛО.
2. Откручиваем 4 болта опоры фильтра(меняем прокладки).

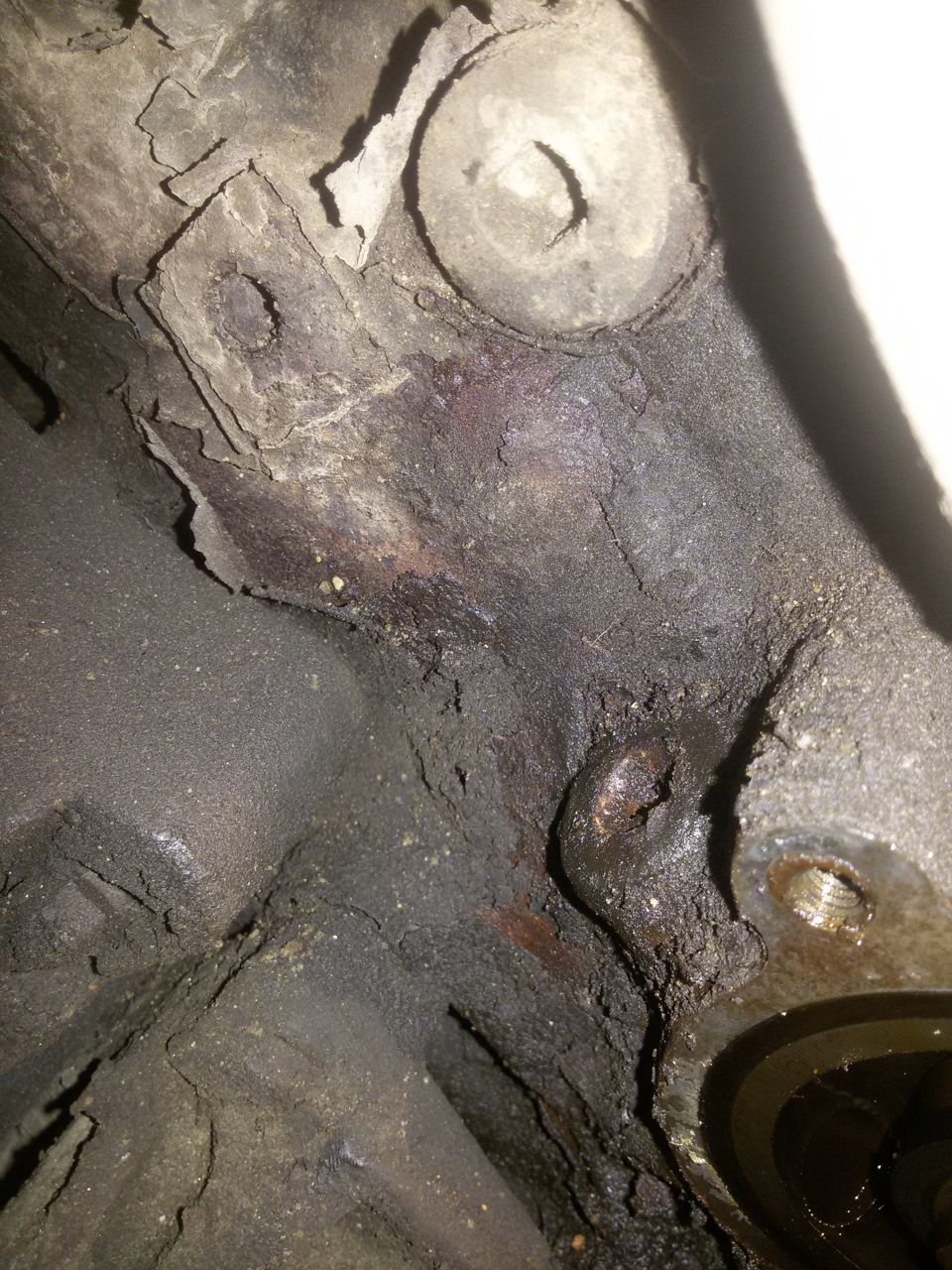

3. Выкручиваем заглушку под датчик(круглая пробка с шлицами под четырехугольник)
4. Ввинчиваем датчик(не забудьте купить под него прокладочку)
5. Собираем в обратной последовательности.
Подключение проводим как писал выше.

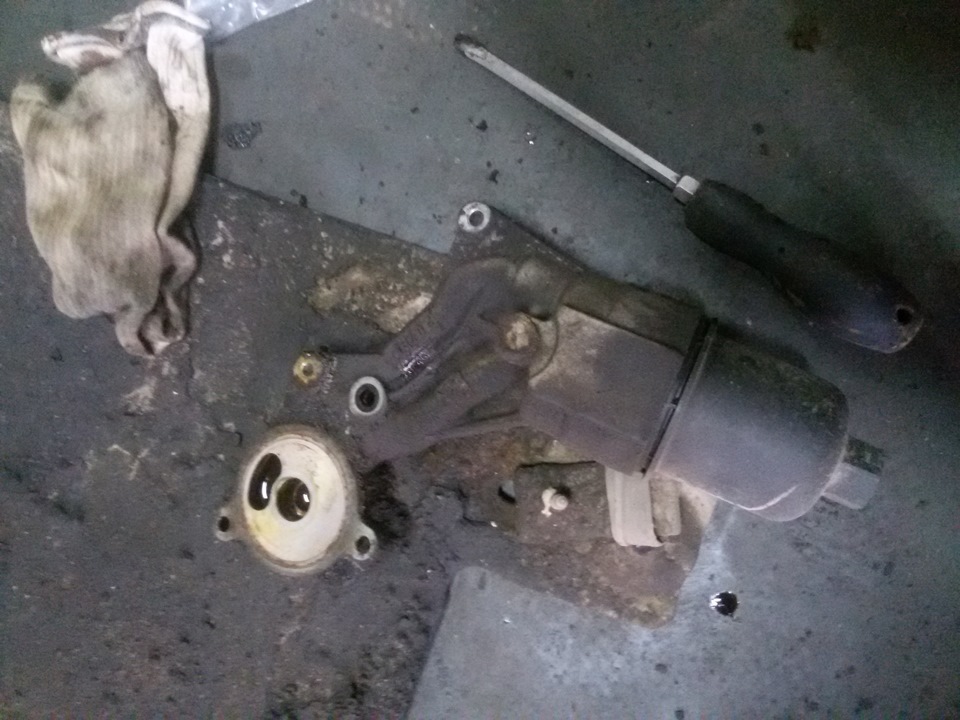

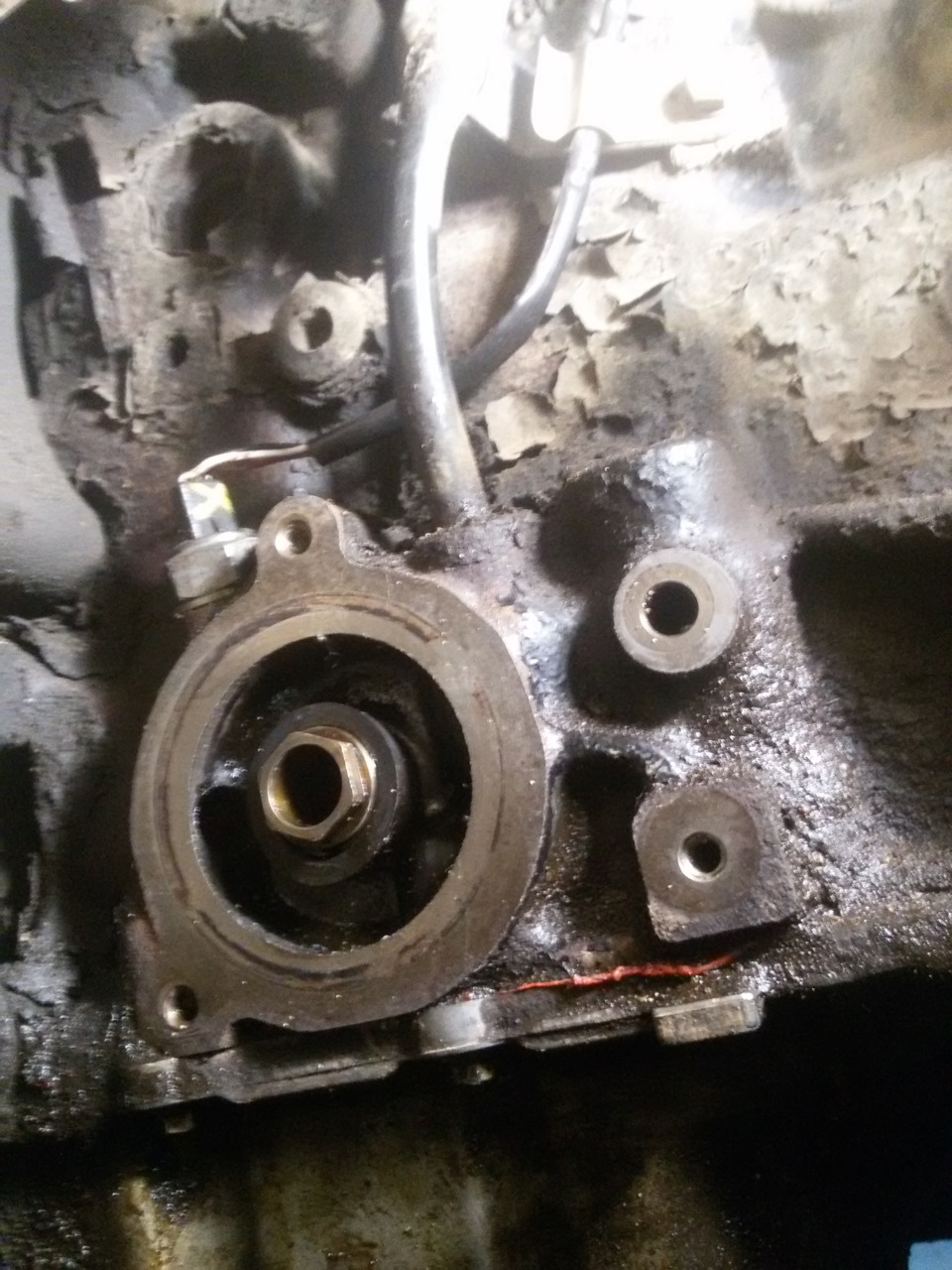

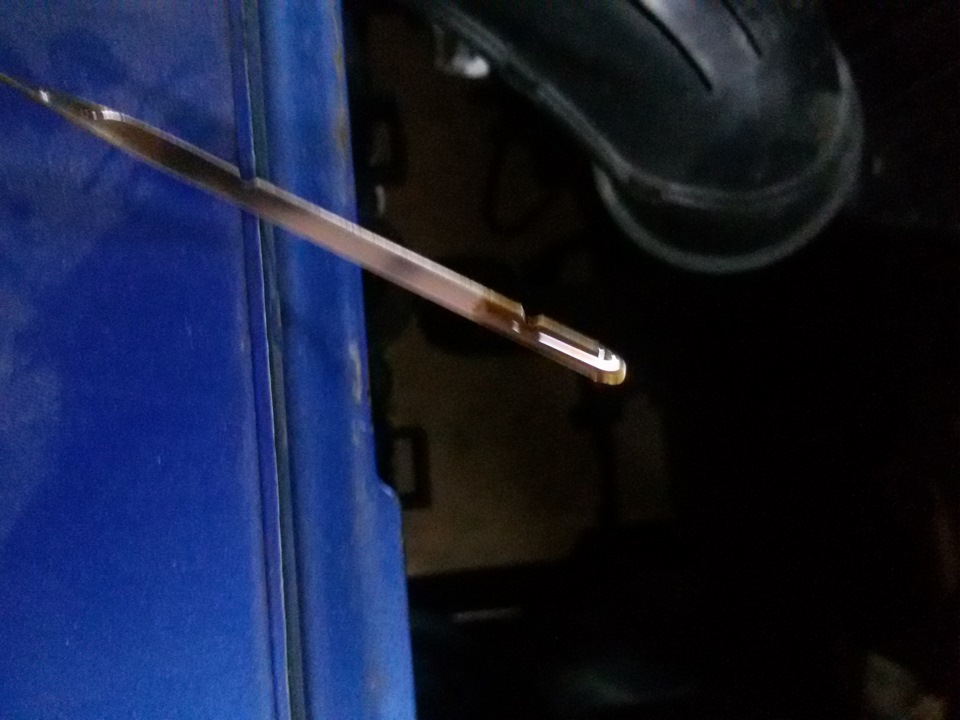

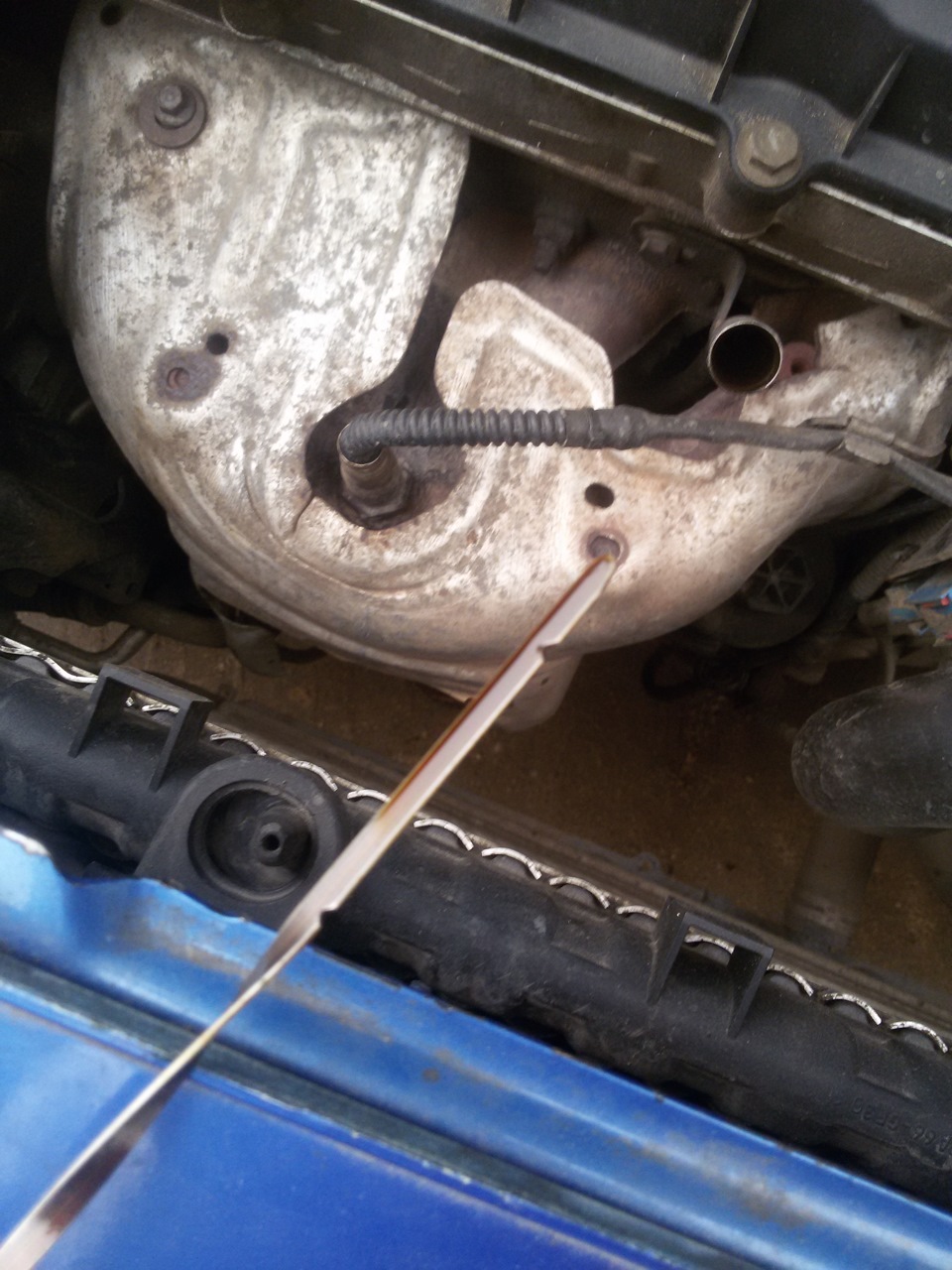

Новое и старое Опора фильтра Т.к заглянуть не получается ведем фоторазведку шлицов заглушки Датчик на месте

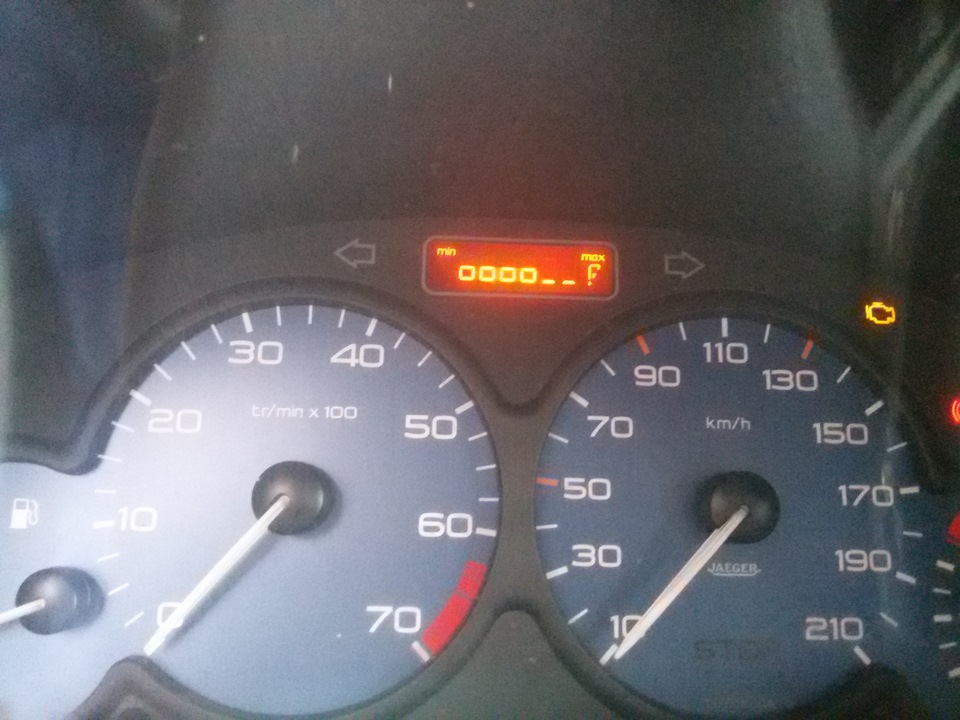

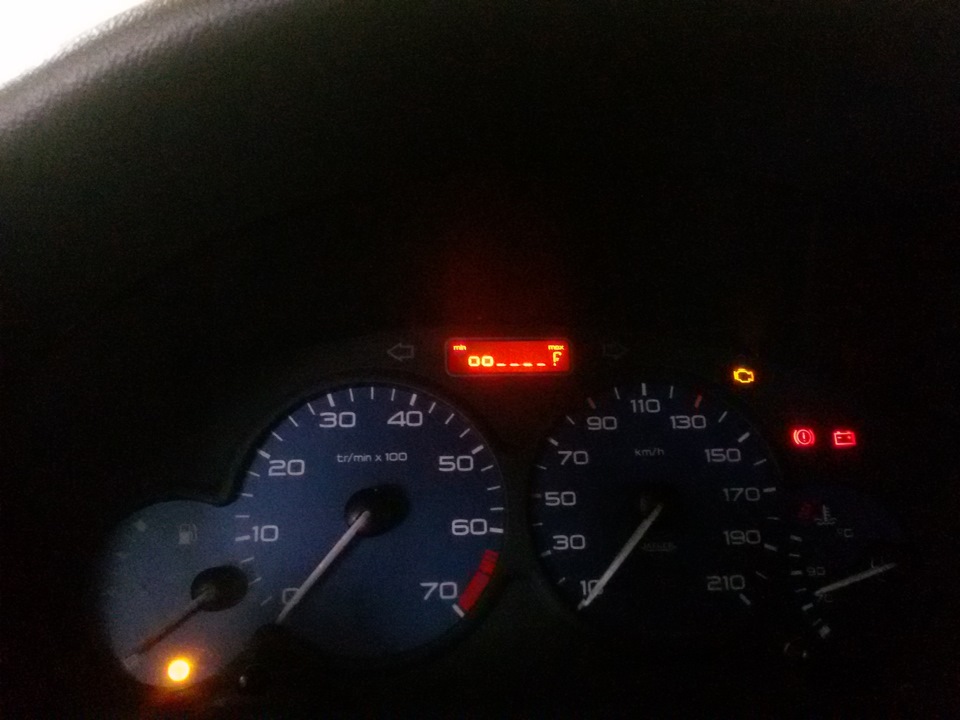

После подключения видим

Уровень масла Индикация.

Индикация

Делаем вывод-датчик работает, а руки прямые))))
Радуемся новой мелочи и отсутствию течи масла))))
Всем спасибо.

О чем необходимо не забыть до снятия датчика давления масла Citroen Berlingo

Как проверить датчик давления масла Citroen Berlingo?

Процедура проверки датчика давления масла Citroen Berlingo не сложная. Первоначально очень важно найти датчик давления масла, который обычно расположен рядом с масляным фильтром, расположенным под двигателем. Прежде чем приступить к визуальному осмотру, двигатель необходимо выключить и дать ему время остыть. После определения датчика необходимо тщательно проверить электрические соединения. Провода должны быть правильно подключены и не иметь следов коррозии или повреждений, которые могут повлиять на эффективность его работы.

Кроме того, необходимо визуально оценить внешний вид датчика на наличие любых признаков повреждения или износа, включая любые разрывы, утечки или трещины. Поврежденные датчики имеют тенденцию сообщать о неверных или недостоверных показаниях, и при обнаружении таких условий датчики необходимо соответствующим образом заменить. Для измерения сопротивления датчика можно использовать мультиметр. Во время работы двигателя функциональный датчик должен показывать напряжение в диапазоне от 0, 5 до 2 вольт. Отклонения этих значений или отсутствие показаний могут свидетельствовать о неисправности датчика.

Если, несмотря на замену неисправного датчика, проблемы с давлением масла в Berlingo продолжают сохраняться, то это может указывать на другие неисправности двигателя. Поэтому необходимо регулярно и надлежащим образом заменять масло и масляные фильтры, чтобы предотвратить возможные повреждения двигателя и снижение давления масла. Если проблема не устранена, рекомендуется обратиться за услугами к техническому специалисту для дальнейшей оценки. Важно быстро решать проблемы с давлением масла, потому что недостаточная смазка может привести к серьезному повреждению двигателя и, в крайних случаях, к полной неисправности двигателя.

В заключение, проверка датчика давления масла Citroen Berlingo является надежным способом гарантировать, что двигатель достаточно смазан. Приверженность эффективному техническому обслуживанию и своевременному ремонту имеет первостепенное значение для обеспечения эффективной работы Berlingo и предотвращения возможных проблем в будущем. Если при проведении проверки возникают какие-либо сомнения или трудности, рекомендуется обратиться за консультацией к профессиональному технику или механику.

Как работает 1-проводной датчик давления масла на Citroen Berlingo 2010?

Датчик давления масла, находящийся в 1 проводе Citroen Berlingo, играет важнейшую роль в управлении системой двигателя. Его основная функция заключается в контроле давления масла в двигателе и передаче этой информации в модуль управления двигателем (ECM) по одному проводу. ECM, в свою очередь, использует этот сигнал для регулировки давления масла, чтобы поддерживать оптимальную работу двигателя и защищать его от повреждений. Датчик давления масла состоит из трех основных компонентов, включая диафрагму, резистор и модуль ECM.

Когда масло протекает через масляный насос и галереи двигателя во время работы двигателя, оно оказывает давление на диафрагму, находящуюся внутри датчика. Следовательно, движение диафрагмы вызывает изменение сопротивления резистора датчика. Затем один провод в датчике передает этот сигнал в ECM, где он преобразуется в цифровой сигнал. Без функционального датчика давления масла модуль ECM не сможет контролировать давление масла, что приведет к серьезному повреждению двигателя. В заключение, 1-проводной датчик давления масла Citroen Berlingo играет решающую роль в обеспечении оптимальной работы и долговечности двигателя.

Что вызывает низкое давление масла в Citroen Berlingo 2018 1500?

Низкое давление масла в Citroen Berlingo 1500 может быть вызвано различными факторами, такими как неисправность масляного насоса, неисправные подшипники двигателя, забитый масляный фильтр или неудовлетворительный объем масла. Примечательно, что неэффективно работающий масляный насос не может обеспечить надлежащую циркуляцию масла в двигателе, что приводит к низкому давлению масла. Точно так же изношенные или неисправные подшипники двигателя также могут привести к низкому давлению масла, поскольку они создают расширенные зазоры между коленчатым валом и подшипниками, что приводит к утечке масла из двигателя.

Забитый масляный фильтр — еще одна распространенная причина низкого давления масла в Citroen Berlingo 1500. Из-за скопления в масляном фильтре грязи, мусора и загрязняющих веществ с течением времени его фильтрующая способность снижается, что способствует падению давление масла. Наконец, недостаточный уровень масла в двигателе также может привести к низкому давлению масла в Citroen Berlingo 1500 из-за неадекватной смазки компонентов и неспособности уменьшить трение.

Крайне важно своевременно реагировать на низкое давление масла в автомобиле, чтобы избежать повреждения двигателя. Если в вашей Citroen Berlingo 1500 замечено низкое давление масла, рекомендуется нанять опытного механика, чтобы определить основную причину проблемы и оперативно ее устранить. Обычные замены масла и плановое техническое обслуживание автомобиля также необходимы для предотвращения низкого давления масла и поддержания хорошего состояния и производительности автомобиля.

Где находится датчик давления масла на Citroen Berlingo 2021?

Citroen Berlingo, компактный кроссовер-внедорожник, был хорошо принят благодаря его эффективности использования топлива, проектирования и надежности в автомобильном сообществе. Блок отправки давления масла, жизненно важный компонент любого транспортного средства, отвечает за контроль давления масла и передачи сигналов на компьютер автомобиля, если давление масла падает. В Citroen Berlingo, этот блок общепринято расположен на блоке двигателя в непосредственной близости от масляного фильтра. Он прикреплен к блоку с резьбовой фитингом и сочетается с жгутом провода, подключенным к отправке.

Доступ к под давлением масла требует удаления крышки двигателя и системы воздухозаборника, а также необходимо специализированное датчическое гнездо, чтобы избежать повреждения устройства при удалении. Крайне важно отметить, что расположение подразделения по отправке масла может варьироваться в зависимости от модели двигателя автомобиля и года производства. Чтобы обеспечить точную замену этого компонента, рекомендуется ссылаться на руководство по обслуживанию транспортного средства или проконсультироваться с квалифицированным автомобильным техником. Независимо от его положения, необходимо поддерживать надлежащее функционирование этого компонента, чтобы поддержать оптимальную производительность транспортного средства и долговечность.

Может ли подтекать маслонапорный узел на 2019 Citroen Berlingo?

На Citroen Berlingo может повлиять протечка блока подачи масла, который подает электрический сигнал на блок управления двигателем, передавая информацию о давлении масла в двигателе. Его неисправность из-за повреждения или дефекта может привести к утечке масла, что приведет к падению давления масла. Если вовремя не решить эту проблему, двигатель может получить повреждения или выйти из строя. Признаки неисправного узла подачи масла включают снижение давления масла, утечки масла и загорание сигнальной лампы уровня масла на приборной панели.

Поэтому крайне важно, чтобы компетентный автомеханик провел тщательный осмотр и предложил соответствующие корректирующие меры. Регулярное техническое обслуживание и профилактические меры, такие как регулярная замена масла, проверка уровня масла и соблюдение графиков регулярного технического обслуживания, могут помочь предотвратить утечку масла из узла подачи масла. Предполагается, что, если есть неопределенность в отношении требований к техническому обслуживанию транспортного средства, следует обратиться к руководству пользователя или обратиться за советом к опытному автомеханику.

Как поменять датчик давления масла на Citroen Berlingo 2016?

Замена датчика давления масла в Citroen Berlingo требует предварительных знаний двигателя и масляной системы. Первоначально необходимо определить положение датчика рядом с масляным фильтром и необходимые инструменты, а именно торцевой ключ, новый датчик и смазочные материалы. Необходимо принять меры предосторожности, чтобы избежать ожогов, в первую очередь из-за высокой температуры двигателя. Начните процедуру с отсоединения электрического разъема, ослабления и удаления ранее существовавшего датчика, убедившись, что он не упал в двигатель, окончательно очистив монтажную поверхность датчика и приступив к нанесению смазочных материалов перед установкой нового датчика. Плотно затяните крепежные болты, подсоедините электрический разъем и убедитесь в отсутствии утечек жидкости.

Регулярная замена датчика давления масла в системе во время планового технического обслуживания может увеличить срок службы Citroen Berlingo, обеспечив его эффективную работу. Датчик следует заменить при первом же отказе, на что указывает сигнальная лампочка масла, и следует соблюдать интервалы замены в соответствии с рекомендациями производителя; как правило, каждые 97000-113000 км. Таким образом, замена датчика давления масла Citroen Berlingo — это простой процесс, который, если вы не знакомы с компонентами двигателя, требует помощи профессионального механика. Механик выполнит задачу эффективно и точно, гарантируя, что автомобиль будет работать легко и безопасно.

Может ли низкое давление масла быть причиной пропусков зажигания?

Недостаточное давление масла в Citroen Berlingo может привести к пропуску зажигания в двигателе. Роль моторного масла в автомобиле заключается в обеспечении смазки двигателя и его компонентов, что способствует бесперебойной работе. Пониженное давление масла может привести к замедлению процесса смазки, что приведет к пропуску зажигания в двигателе. Моторное масло также играет важную роль в удалении загрязняющих веществ, которые могут мешать эффективному сгоранию, а недостаток смазки из-за низкого давления масла может повредить двигатель.

Низкое давление масла в Citroen Berlingo может означать, что толкатели клапанов двигателя не получают достаточного количества масла, что приводит к нарушению работы двигателя и пропускам зажигания. Неправильная смазка также может спровоцировать перегрев, который усугубляет симптомы пропусков зажигания в двигателе и повышает безопасность автомобиля.

Чтобы предотвратить дорогостоящее повреждение двигателя, крайне важно поддерживать оптимальный уровень масла и давление, а также проводить регулярный осмотр автомобиля для раннего выявления пропусков зажигания в двигателе. Неисправности двигателя могут привести к серьезным осложнениям, а своевременная диагностика квалифицированным специалистом может предотвратить обострение существующих проблем. Рекомендуется немедленно обратиться за профессиональной помощью, как только вы заметите аномальные шумы и вибрации, исходящие от двигателя вашей Citroen Berlingo.

Когда я должен заменить датчик давления масла на Citroen Berlingo?

Замена датчика давления масла обязательна при любых значительных колебаниях показаний давления масла на автомобиле Citroen Berlingo. Датчик давления масла играет решающую роль в измерении давления моторного масла, эффективно предупреждая оператора о любых основных проблемах. Из-за изношенных датчиков неправильные показания могут привести к дальнейшему повреждению двигателя, если их оставить без присмотра. Потенциальные признаки неисправного датчика давления масла включают мигание сигнальных лампочек на приборной панели, низкие показания давления масла, необычный шум двигателя и повышенный уровень выбросов загрязняющих веществ. Последствия низкого давления масла могут быть серьезными, приводя к заклиниванию двигателя и оставлению водителя на обочине.

Во избежание неблагоприятных последствий следует регулярно проводить техническое обслуживание автомобиля Citroen Berlingo. Конкретные сроки замены датчика давления масла зависят от множества факторов, таких как модель автомобиля, рекомендации производителя и стиль вождения владельца. Как правило, датчики давления масла следует заменять после пробега не более 97000 км или один раз в три года. Чтобы избежать путаницы в отношении сроков замены, владельцу следует обратиться к руководству по эксплуатации автомобиля Citroen. Таким образом, крайне важно регулярно проводить техническое обслуживание автомобиля, чтобы обеспечить его долговечность и оптимальную эффективность во время вождения.

Выйдет ли масло при замене датчика давления масла на Citroen Berlingo?

Замена датчика давления масла в Citroen Berlingo вызывает опасения как у автовладельцев, так и у механиков из-за возможной течи масла в процессе. Исход этого события зависит от нескольких переменных. Во-первых, датчик давления масла часто располагается внутри блока цилиндров, а не в масляном поддоне или фильтре, что снижает вероятность вытекания масла при снятии датчика. Тем не менее, вероятность просачивания масла несколько выше, если датчик расположен в недоступном месте или если уровень масла исключительно высок.

Чтобы снизить этот риск, перед заменой датчика давления масла рекомендуется удалить часть масла из двигателя. Эта мера предосторожности поможет предотвратить разлив масла при извлечении датчика. Кроме того, крайне важно осторожно снимать датчик, используя соответствующие инструменты и методы, чтобы избежать любого повреждения прилегающих частей, которое может вызвать утечку масла. В результате свести к минимуму вероятность утечки масла во время процедуры замены датчика давления масла в Citroen Berlingo возможно, если принять надлежащие процедуры, проявить осторожность и заранее слить часть масла из двигателя.

Может ли неисправный датчик давления масла повредить двигатель?

Несомненно, неисправный датчик давления масла может стать причиной серьезной поломки двигателя в Citroen Berlingo. Датчик давления масла играет решающую роль в контроле давления и уровня масла в двигателе. Он функционирует путем передачи сигналов в компьютерную систему автомобиля, которая затем регулирует давление масла. Следовательно, неточный или неисправный датчик давления масла может привести к снижению уровня моторного масла, что приведет к переохлаждению и другим связанным с этим проблемам.

Последствия неисправных датчиков давления масла на двигателях Citroen Berlingo могут различаться в зависимости от степени неточности или дефектности датчиков. Например, неисправность датчика может привести к тому, что компьютерная система понизит уровень давления масла до небезопасного диапазона, что приведет к блокировке двигателя или другим катастрофическим повреждениям. В некоторых случаях неисправный датчик может привести к тому, что моторное масло будет течь с относительно низким давлением, что может привести к детонации или пропуску зажигания в двигателе. Эти индикаторы являются сильными предупредительными сигналами, которые нельзя игнорировать, поскольку они могут привести к неисправности двигателя и дорогостоящему ремонту.

Чтобы предотвратить отказ двигателя из-за неисправного датчика давления масла, жизненно важно регулярно проводить техническое обслуживание автомобиля и своевременно заменять неисправные компоненты. Любые необычные звуки или вибрации, исходящие от двигателя, должны быть немедленно оценены профессиональным механиком. Не рекомендуется игнорировать какие-либо предупреждающие знаки или сообщения от компьютерной системы автомобиля, поскольку они могут указывать на основные проблемы, требующие внимания. Надлежащие методы технического обслуживания автомобиля, в том числе обеспечение правильной работы таких компонентов, как датчик давления масла, могут значительно продлить срок службы автомобиля и предотвратить дорогостоящий ремонт.

Ситроен берлинго датчик давления масла где находится

Привет всем. С год назад менял прокладку поддона. Подтеки на ДВС остались. Полез смотреть и понял что течет из под детали N1.

Были куплены прокладки под номером №22 с артикулом 1103J7.

. В общем как купил так и забил. Прошло наверное пол года, а течь усилилась. В общем решил менять. В добавок ко всему заинтересовало наличие на картинке датчика уровня масла №12 1131F7. Стал узнавать почему его нет. Вот что пишет инструкция по эксплуатации:

Удивление не знало границ. Полез смотреть электрические схемы:

Т.к блок bsm одинаковый делаем вывод, бензинки корпорация PSA просто обделила.
Кто не понял, поясню…
На TU5 датчик 3х контактный… задействован 1 и 3 контакт…

И они соответственно присоединяются в разъеме 16V NR на 6 и 11 ноги… Сканером надо активировать показания датчика уровня масла.
Господа у кого 1.4 tu3 для вас подключение аналогичное. Только датчик другой:

Посмотрев все эти схемы решаем сделать и себе индикацию масла. Ищем датчик. Ценник в районе 3.5т.р.Дорого. На евроавто.рф этих датчиков много(смотреть с4 и пежо 307). Ценник в районе 300р.
В день х работы начались. Опишу установку на примере своего ДВС( на 1.4 возможно что-то не так):
1. Снимаем защиту, откручиваем нижнюю лямду, снимаем катализатор, СЛИВАЕМ МАСЛО.
2. Откручиваем 4 болта опоры фильтра(меняем прокладки).
3. Выкручиваем заглушку под датчик(круглая пробка с шлицами под четырехугольник)
4. Ввинчиваем датчик(не забудьте купить под него прокладочку)
5. Собираем в обратной последовательности.
Подключение проводим как писал выше.

Autotime

Ошибка P0521 Citroen – неисправность датчика давления масла двигателя

3 года ago AutoTime 0

Что означает ошибка P0521?

Ошибка P0521 Citroen — Неправильный показатель датчик давления масла двигателя.

Каждый современный автомобиль Citroen оснащен блоком управления двигателя (EMC). Этот блок управляет работой двигателя на основании информации получаемой от датчиков, установленных в автомобиле. Одним из таких датчиков является датчик давления масла, который определяет, какое механическое давление масла присутствует в двигателе. Эту информацию он передает блоку управления в виде значения напряжения.

Блок управления двигателем предоставляет информацию о давлении масла в моторе водителю одним из двух способов. В некоторых автомобилях на приборной панели установлен стрелочный указатель, который показывает, какое именно давление масла существует в моторе. В других автомобилях манометр отсутствует, но при возникновении проблем с давлением масла загорается предупреждающая лампочка или на жидкокристаллическом табло выводится эмуляция манометра давления масла.

Если EMC зафиксирует значение давления масла в двигателе больше/меньше допустимого диапазона или оно не изменяется когда оно должно колебаться, то в блоке управления Citroen сохранится код ошибки P0521.

Причины возникновения ошибки P0521

• Обрыв или короткое замыкание проводки в цепи датчика давления масла
• Механическая поломка двигателя Citroen
• Неисправность в системе подачи масла

Наиболее распространенная причина ошибки P0521 — не полное или не регулярное сервисное обслуживание. Отсутствие регулярной замены и контроля уровня масла может привести к критическому снижению давления масла двигателе. Угар масла, в большинстве моторов составляет около 800-900 грамм масла на 5000 км.

Симптомы ошибки P0521 Citroen

Как было сказано выше, о наличии проблем с давлением масла в двигателе автомобиль предупреждает на панели прибором индикатором. Кроме ошибки P0521 в мы уже упоминали выше, эта проблема обычно сопровождается предупреждением с панели памяти блока управления могут хранится связанные коды ошибок — P0520, P0522, P0523, P0524.

Уровень масла в двигателе автомобиля может быть слишком низкий, при этом водитель не будет знать об этом, потому что он не имеет точных показаний. Еще одним симптомом может быть громкий звук при работе мотора. Если не долить масло двигатель может выйти из строя.

Диагностика ошибки P0521 Citroen

Диагностика ошибки P0521 начинается с того, что сканером OBD-II читаются все коды ошибки хранящиеся в блоке управления. Если на щитке приборов горит индикатор аварийного давления масла — это также может помочь разобраться в проблеме.

После этого необходимо проверить уровень масла в двигателе, если уровень в норме, то необходимо стереть все коды ошибок и завести двигатель.

Если после этого при нормальном уровне масла снова появляется эта ошибка, то причина находится в проводке, датчике давления масла или блоке управления.

Частые ошибки при диагностике ошибки P0521

Возможно, для устранения ошибки P0521 потребуется заменить датчик давления масла, но этого нельзя делать пока не проведена полная диагностика. Очистив код ошибки, погасив индикатор «Check engine» и не осмотрев двигатель можно отправить клиента на дорогу с огромной проблемой под капотом, которая вернется в виде мотора, требующего капитальный ремонт.

Насколько серьезна ошибка P0521 Citroen?

При своевременном обращении к специалистам ошибка P0521 не причинит особого беспокойства. Тем не менее, если откладывать поездку в сервис и продолжать ездить на автомобиле с этой ошибкой — это может привести к серьезным повреждениям двигателя Citroen. По крайней мере, это будет стоить дорого.

Что необходимо ремонтировать для устранения ошибки P0521

Датчик давления масла: как работает, где находится, неисправности

Буквально недавно пришлось столкнуться с проблемами с датчиком масла. Периодически на приборной панели стала загораться лампочка «масленка». Почему не понятно, заехал в несколько сервисов, начали рассказывать что-то невразумительное, после чего решил всё-таки самостоятельно со всем разобраться. Теперь хочу поделиться с другими автомобилистами, потому как проблема частая, судя из форумов. Поэтому предварительно давайте расскажу, что собой представляет датчик давления масла, зачем он нужен, да и где собственно размещается (честно сказать, сам долго искал). Ну, и, конечно же, перечислю основные причины и признаки неисправностей, с которыми можно столкнуться.

На фото: справа датчик давления масла, слева указатель давления. Фото — drive2.ru

Для чего нужен датчик давления масла? Что это?

Если не вдаваться в серьезные умозаключения, а по-простому — это один из основных компонентов масляной (смазочной) системы двигателя. Деталь в первую очередь отвечает за контроль масла, то есть проверяет давление и в случае, каких-либо проблем сразу же оповещает водителя. Это может быть соответствующая лампочка, как я её называю лодка с термометром или же сообщение на бортовом компьютере, если машина навороченная.

Принцип работы датчика масла

Принцип работы довольно простой, сможет разобраться даже новичок. Смотрите в чём дело, в большей части датчиков, работа основывается на возможности преобразования одного типа энергии в другой. Чтобы преобразовать механическое воздействие, в корпусе датчика монтируется преобразователь механических воздействий в электронный сигнал. Механическое воздействие передается на мембрану, в современных машинах её делают из металла и помещают на неё резисторы, которые меняют сопротивление в ответ на возникающую деформацию. Потом уже преобразователь передает электрический сигнал по проводке.

Устройство датчика ДДМ

На старых машинах устройство и сама работа датчика несколько отличалась, но сам принцип сохранялся. Понятно дело, ни о каких электрических преобразователях речь и быть не могло. Поэтому конструкция была простая. Итак, аналогично, показания датчика формировались от воздействия на мембрану. Деформируясь, мембрана давила на шток, который отвечал за сжимание жидкости в специальной герметичной трубке. На другом конце трубки, имелся второй шток, на который давила жидкость из трубки и тот соответственно поднимал или опускал стрелку. Прибор со стрелкой называется дифманометром, его называли просто манометром. Соответственно, стрелка пошла вверх, возрастает давление, вниз, давление падает.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес).

На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика

Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Месторасположение датчика давления масла Газель

Причины неисправности датчика давления масла

Как таковых причин достаточно, хоть узел и важный при формировании нужных параметров работы ДВС, но расположен как-то отдалённо и не связан с остальными системами. Итак:

• Первая и самая банальная причина — это недостаточный уровень масла. У некоторых невнимательных автомобилистов, может наблюдаться масляное голодание, когда проехав тысячи километров, никто не заглядывает под капот, не интересуясь, что да как там. Решение проблемы проще, чем, кажется, достаточно долить масла и всё, лампочка перестанет гореть. Кстати, на всякий случай, проверьте, нет ли подтеков масла под мотором, всякое может быть, лучше сразу исключить механические повреждения картера или блока.

Лампочка давление масла

• Накрылся масляный насос. Покупаем новый и забываем о проблеме.

• Забился сам датчик. Не редко причина в банальном засоре датчика, поэтому попробуйте его для начала почистить, может ещё послужит. Кстати, у меня как раз засор и стал причиной того, что начала гореть лампочка. Почистил и все отлично, никаких проблем. Видно масло плохое использовал, поэтому не забывайте, что от масла тоже многое зависит.

• Засор масляного фильтра. Понятно, что циркуляция масла в ДВС проходит через фильтр. Теперь представьте, сеточка забилась, как через неё пройдет масло, а ни как. Эта проблема китайских поддельных фильтров, старайтесь покупать оригинальные «мановские», они хоть и дороже, но с ними мороки никакой нет.

Засоренный масляный фильтр

• Повреждение мембраны датчика, из-за чего передаются неверные сведения.

• Следующая причина маловероятная, но со счетов её сбрасывать не стоит. Касается она замыканий проводов идущих от самого датчика на «приборку» или БК, окисление клемм на датчике, соединений и тому подобное. У знакомого был аналогичный случай, лапочка загорелась, он давай по сервисам ездить. Ну, а какие у нас «спецы» сидят на СТО, все прекрасно знают. Мозгов не хватило банально проводку проверить, соединения, клеммы. А оказалось, что в гараже мыши завелись и перегрызли провод, в итоге показания с датчика приходили неправильные, коротнуло там что-то.

• Сгорело реле датчика, предохранитель вследствие замыкания.

В общем, как видим, причин соберется прилично, действуйте методом исключения, если решили выявить неисправности самостоятельно. Начните с простого, выньте щуп, может там масло уже давно закончилось.

Признаки неисправности датчика давления масла

Как правило, основной признак — это горит лампочка, в остальном мало кто обращает внимание на побочные моменты. А их немало:

• Проблемы с запуском мотора. Банально масло закончилось, а мотору, особенно зимой сложно провернуть коленвал.

• Появления толчков при езде, особенно ощущается на малых оборотах.

• Теряется мощность при разгоне.

• Неправильно срабатывает замок зажигания, зачастую, если проблемы с питанием, проводкой к датчику.

Заключение

Как видим, причин довольно много, главное во время выявить истинного виновника. Проблемы с проводкой, можно сказать, да ничего страшного, но не тут-то было, не редко из-за замыканий, оголенных проводом, машины горят. Поэтому не шутите с этим. Другая ситуация, закончилось масло, мотор работает без смазки или с малым количеством, в итоге что? Правильно, быстрый износ и выход из строя поршневой группы, в заключении ремонт или покупка «контрактника».

Поэтому обращайте внимание на любые мелочи, загорелась лампочка давления масла, проверьте, избежите дорогостоящего ремонта.

Кстати, в следующей статье рассмотрим, как правильно диагностировать и выявить истинную причину.
